MANUALE UTENTE FGW 84 A1 TROLLEY BARBECUE FLORABEST

Informazioni sul presente manuale di istruzioni 26
Diritto d'autore 26
Uso conforme 26

Sicurezza 27

Avverenze di sicurezza di base 27

Volume della fornitura 28

Elementi di connessione 28

Montaggio. 28

Preparazione del montaggio 28

Materiale di montaggio necessario. 29

Messa in funzione 33

Pulizia e cura. 33

Smaltimento 34

Dati tecnici 34

Appendice 35

Garanzia 35
Assistenza 35
Importatore 35

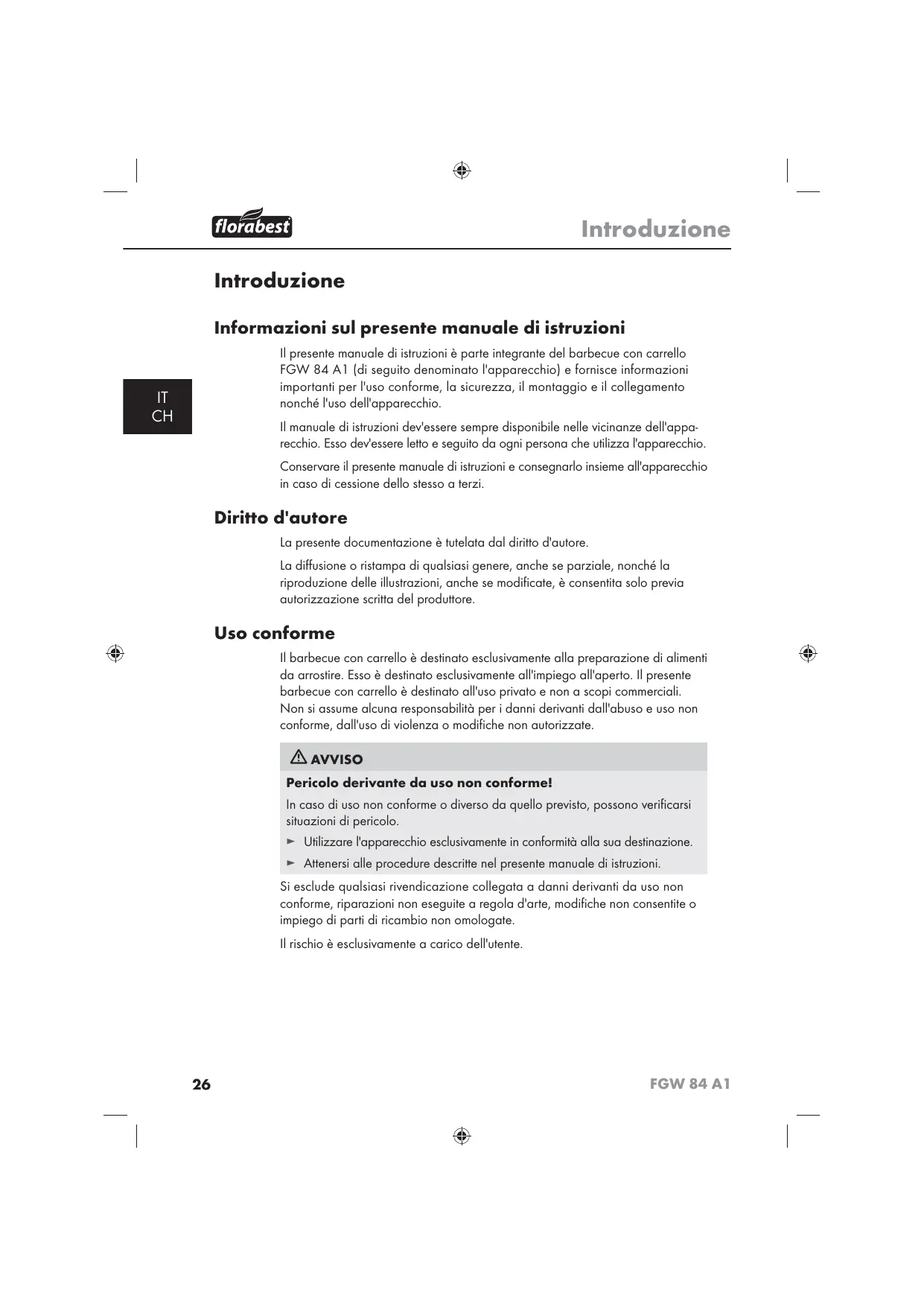

Introduzione

Informazioni sul presente manuale di istruzioni

Il presente manuale di struzioni è parte integrante del barbecue con carrello FGW 84 A1 (di seguito denominato l'apparecchio) e fornisce informazioni importanti per l'uso conforme, la sicurezza, il montaggio e il collegamento nonché l'uso dell'apparecchio.

Il manuale di struzioni dev'essere sempre disponibile nelle vicinanze dell'apparecchio. Esso dev'essere letto e seguito da agli uomini che utilizza l'apparecchio.

Conservare il presente manuale di istruzioni e consegnarlo insieme all'apparecchio in caso di cessione dello stesso a terzi.

Diritto d'autore

La presente documentazione è tutelata dal diritto d'autore.

La diffusione o ristampa di qualsiasi genere,anche se parziale,nonché la riproduzione delle illustrazioni,anche se modificate, è consentita solo previa autorizzazione scritta del produttore.

Uso conforme

Il barbecue con carrello è destinato esclusivamente alla preparazione di alimenti da arrostire. Esso è destinato esclusivamente all'impiego all'aperto. Il presente barbecue con carrello è destinato all'uso privato e non a scopi commerciali.

Non si assume alcuna responsabilità per i danni derivanti dall'abuso e uso non conforme, dall'uso di violenza o modifiche non autorizzate.

AVVISO

Pericolo derivante da uso non conforme!

In caso di uso non conforme o diverso da quello previsto, possono verificarsi situazioni di pericolò.

Utilizzato l'apparecchio esclusivamente in conformità alla sua destinazione.
Attenersi alle procedure descripte nel presente manuale di istruzioni.

Si esclude qualsiasi rivendicazione collegata a danni derivanti da uso non conforme, riparazioni non eseguite a regola d'arte, modifiche non consentite o impiego di parti di ricambio non omologate.

Il rischio è esclusivamente a carico dell'utente.

Sicurezza

In questo capitolo sono riportate importantiindicazioni di sicurezza per l'uso dell'apparecchio.

Questo appearechio corrisponde alle disposizioni di sicurezza prescritte.

L'uso non conforme più comportare danni a personne e a cose.

Avverenze di sicurezza di base

AVISO

Avviso relativo al pericolò di uszioni!

Collocare il barbecue con carrello su un sostofondo stabile e solido durante l'uso, altrimenti potrebbe ribaltarsi.
Attenzione! Il barbecue con carre llo si surriscalda e non dev'essere spostato durante l'uso, altrimenti potrebbe ribaltarsi.
Durante la cottura, indossare quanti idonei e utilizzare le apposite pinze.
Non lasciare mai il barbecueboliente incustodito. Tenere lontani i bambini e altre personne dal barbecue boliente.
Prima della pulizia,fare raffreddare completeness il barbecue con carreI.
Attenzione! Non utilizzato alcol o benzina per accendere o riaccendere il fuoco! Utilizzato solo combustibili conformi a EN1860-3. Il ritorno di fiamma poto create uno sviluppo di calore incontrolabile.
Nonutilizzaremaiacqua per spegnere la brace.

AVISO

Avviso relativo al pericolo di soffocamento!

Utilizzato il barbecue con carrello solo all'aperto!
Non utilizzato il barbecue con carrello in ambienti chiusi o su superfici coperte.

Volume della fornitura

1 1× spiedo complete (incl. 2 × morse per carne e 1 maniglia in legno)
1xparavento,asinistra
3 1 × paravento, centrale
4 1x paravento, a destra
5 1× griglia di cottura (incl. 2× maniglie)
6 1xvaschettaportacarbone
7 1xmaniglia
8 2× reggimaniglia, corti
9 2x punctelli di sostegnolo
10 2x punctelli traversali
15 5× piani di appoggio, lunghi
12 2xruote
13 1xasse
14 2 x puntelli delle ruote
15 2x supporti, lunghi
16 2x punctelli di rinforzo
17 3 x piani di appoggio, corti

Elementi di connessione

M5x10	M5x12	∅4x10	M5	M8	∅5.4	M4x10
25x	22x	2x	47x	2x	47x	2x

Montaggio

Preparazione del montaggio

Prevedere tempo a sufficientia per il montaggio del barbecue con carrello. Destinare una superficie di lavoro di circa 2-3 metri quadrati. Rimuovere i singoli pezzi alla confecione e collocarli a portata di mano. Controllare l'integrità della fornitura e la presenza di eventuali danni.

Materiale di montaggio necessario

Martello

Cacciavite a stella

Chiave fissa SW 8 mm, SW 13 mm

ATTENZIONE

Le teste delle viti, per la sicurezza dell'utente, devono essere orientate sempre verso l'esterno, al fine di evitare lesioni. Serrare tutte le viti solo al termine del montaggio, per evitare tensioni errate del materiale.

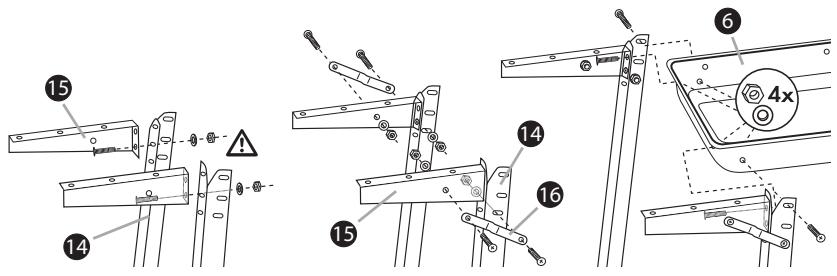

Passaggio 1

Connette il piano di appoggio 15 con i punctelli delle ruote 14 tramite rondelle 5,4, viti M5x10 e dadi M5.

Ricordare che solo il foro inferiore del supporto 15 viene utilizzato per l'avvitamento.

Connette i puntelli di rinforzo 16 con i puntelli delle ruote 14 tramite rondelle 5,4, viti M5x10 e dadi M5. Connette i puntelli di rinforzo 16 con i supporti 15 tramite rondelle 5,4, viti M5x10 e dadi M5.
Montare i puntelli delle ruote 14 con i supporti 15 montati a sinistra del vassoio portacarbone 6 tramite rondelle 0,4,2 viti M5x10 e dadi M5. In tal caso è necessario utilizzato il foro superiore del puntello delle ruote 14.

Passaggio 2

Montare i reggimaniglia ⑧ e i puntelli di sostegno ⑨, come descripto al passaggio 1. Fissare la maniglia ⑦ fra i reggimaniglia ⑧ e avvitarli saldamentetramite viti di legno 04x10.
Montare i puntelli di sostegno 9 con la maniglia montata a destra alla vaschetta portacarbone 6 tramite viti M5 x 12, rondelle 5,4, viti M5 x 10 e dadi M5. In tal caso è necessario utilizzato il foro superiore del puntello di sostegno 9.

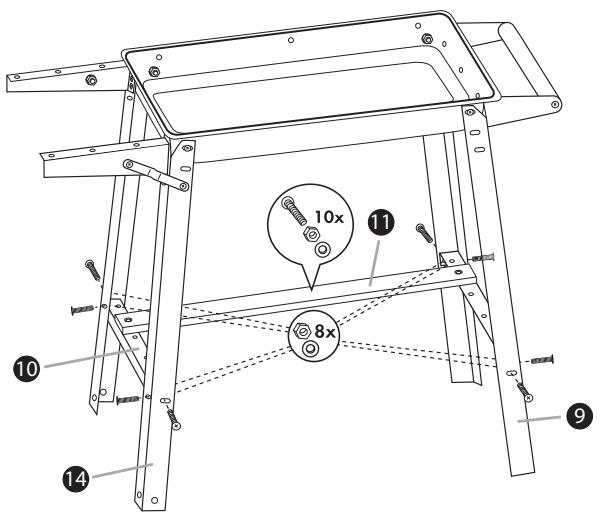

Passaggio 3

Montare i puntelli trasversali 10, con 5 fori rivolti verso l'alto, fra i puntelli delle ruote 14 e i puntelli di sostegno 9. Avvitarli con rondelle 5,4, viti M5x10 e dadi M5.
Fissare i cinque piani di appoggio 1 sui punctelli trasversali 10. Avvitarli con rondelle 5,4 viti M5x12 e dadi M5.

Passaggio 4

Montare i tre piani di appoggio 17 sui supporti 15 tramite rondelle 5,4, viti M5x12 e dadi M5.

Passaggio 5

Condurre gliassi 13attraverso i fori inferiori dei puntelli delle ruote 14 e fissare le ruote montate 12 con i dadi autofissanti M8.

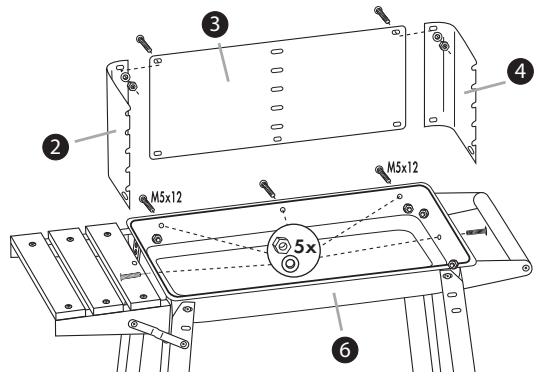

Passaggio 6

Fissare i paraventi ② ③ ④ con 2 viti M5x10, rondelle Ø5,4 e dadi M5 (solo in alto). Quindi avvitare i paraventi ② ③ ④ dall'interno al vassoio portacarbone ⑥ tramite rondelle Ø5,4, 2 viti M5x12 e dadi M5.

Passaggio 7

Fissare la maniglia di legno sulla parte posteriore dello spiedo (angolo diritto), tramite leggeri colpi di martello. Spingere i morsetti per carne sullo spiedo. Fissare i morsetti per carne con le viti ad anello M4x10.

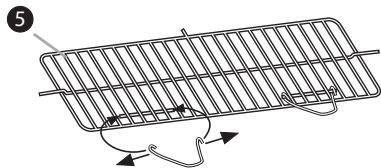

Fissare le due maniglie alla griglia di cottura 5.

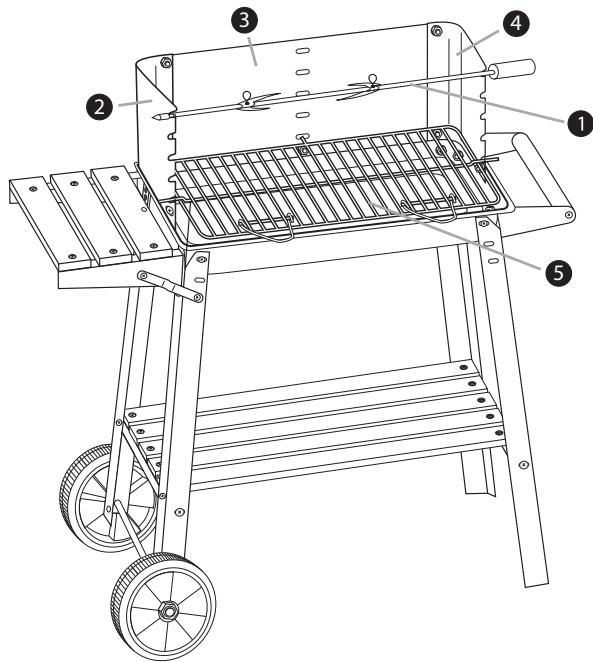

Passaggio 8

Inserire la griglia di cottura 5 e lo spiedo completo 1 nei paraventi 2 3 4.
Infine, a conclusione del montaggio, serrare tutte le viti.

Messa in funzione

AVVERTENZA

Prima del primo impiego è necessario riscaldare il barbecue per almeno 30 minuti.

AVVISO

Avviso relativo al pericolo di uszioni!

Attenzione! Non utilizzato alcol o benzina per accendere o riaccendere il fuoco! Utilizzato solo combustibili conformi a EN1860-3. Il ritorno di fiamma cui po create uno sviluppo di calore incontrolabile.

Collocare uno strato di carbone nel vassoio portacarbone.
Accendere una o due tavolette di combustibile solido con un fiammifero o un ascendino e collocarle sullo strato di carbone.
Fare bruciare le tavolette di combustibile solido per 2 - 4 minuti. Riempire quando lentamente il vassoio portacarbone con altri carbone.
Dopo circa 20 minuti, sul carbone si creera uno strato bianco di genere. Cio indica il raggiungimento di uno stato di combustione ideale.
Distribuire il carbone uniformemente nel vassoio portacarbone tramite un utensile di metallo idoneo.
Suspendere la griglia di cottura e cominciare ad arrostire.

Pulizia e cura

AVVISO

Avviso relativo al pericolo di uszioni!

Prima della pulizia o della conservazione,fare raffreddare completamente il barbecue con carrello.Nonutilizzare mai acqua per spegnere la brace.

ATTENZIONE

Non utilizzato agenti abrasivi o detergenti aggressivi, che possono danneggiare le parti smaltate.

Per la normale pulizia, utilizeszare una spugnetta e acqua con aggiunta di un detergente comunamente reperibile in commercio.

In caso di sporcoecessivo sulle parti smaltate,utilizzare un detergente per parti smaltate comunamente reperibile in commercio.Seguire leindicazioni del produttore del detergente dautilizzare.Pulire la griglia di cottura con un detergente e una spugnetta per uso domestico.

Smaltimento

Smaltire il combustibile con cautela e in modo ecologico. Smaltire i residi della combustione accuratamente, solo nei recipienti appositamente previsti in metallo o in materiali non inflammabili.

Smaltire il barbecue con carrello tramite un'azienda di smaltimento autorizzato o tramite l'ente di smaltimento comunale competente. Rispettare le norme attuali-mente in vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente.

Smaltire tutti i materiali dell'imballaggio in modo ecocompatibile.

Dati tecnici

Dimensioni (montato)	ca. 83 x 86,5 x 43,5 cm
Griglia di cottura	ca. 48,3 x 28,3 cm
Peso	ca. 7 kg
Capacità della vaschetta portacarbone	ca. 1 kg

Appendice

Garanzia

Questo appearecchio è garantito per tre anni a partire alla data di acquisito. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna.

Conservare lo scontrino come prova d'acquisto. Nei casi contemplati alla garanzia, mettersi in communicatesiono Telefonicamente con il centro di assistenza più vicino.

Solo in tal modo è possible garantire una spedizione gratuite della merce.

AVVERTENZA

La garanzia vale solo per i difetti relativi al materiale o alla fabbricazione, ma non per i dati da trasporto, danni alle parti soggette a usura o alle parti fragili, come ad es. erruttori.

Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguita nella nostra filiale di assistenza autorizzata.

Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolongato da interventi in garanzia. Ciò valeanche per le parti sostituite e riparate.

I dati e i difetti eventualmente presenti già all'atto dell'acquisto devono essere segnalati immediatamente dopo il disimballaggio, eCOMUNQUE non altre due giorni alla data di acquisto.

Allo scadere del periodo di garanzia, le riparazioni sono a pagamento.

Assistenza

IT Kompernass Service Italia
