GEBRUIKSAANWIJZING FGW 84 A1 TROLLEY BARBECUE FLORABEST

Montage- en gebruiksaanwijizing

Inhaltsverzeichnis

Einführung 2

Informatie bij deze gebruiksaanwijizing. 38

Auteursrecht 38

Gebruik in overeenstemming met bestemming 38

Veiligheid. 39

Basisveiligheidsvoorschriften 39

Inhoud van het pakket 40

Verbindingselementen 40

Montage 40

Montage voorbereiden 40

Benodigd montagematerialiaal 41

Ingebruikname 45

Reiniging en onderhoud. 45

Milieurichtlijnen. 46

Informatie bij deze gebruiksaanwijzing

Deze gebruiksaanwijzing maakt onderdeel uit van de barbecuewagen FGW 84 A1 (navolgend aangeduid als apparaat) en voorziet u van belangrijke aanwijzingen voor het gebruik in overeenstemming met de bestemming, deeiligheid, het inbouwen en aansluiten, evenals voor de bediening van het apparaat.

De gebruksaanwijzing要去vortdurend nabij het apparaat beschikkaar zich. Zij要去 door iedere persoon gelezen en toegepast worden, die bezig is met de bediening van het apparaat.

Bewaar de gebruiksaanwijzing en geef deze met het apparaat door aan de volgende eigenaar.

Auteursrecht

Deze documentationie is auteursrechtelijk beschermd.

ledere reproductie, resp. herdruk, ook gedeeltelijk, evenals de weergave van de afbeeldingen, ook in veranderde toestand is alleen toegestaan met schriftelijke toestemming van de producent.

Gebruik in overeenstemming met bestemming

De barbecuewagen is uitsluitend bestemd voor de bereiding van gerechten voor op de barbecue. Hij is uitsluitend geschikt voor het gebruik in de openlucht. Deze barbecuewagen is alleen bestemd voor het privé-gebruik en Niet voor bedrijfsmatige doeleinden.

Voor schade ten gevolge van oneigenlijke en verkeerde behandeling, van gebruik van geweld en ongeoorloofde modificatie, is de producent Niet aansprakelijk.

WAARSCHUWING

Gevaar door gebruik dat nicht in overeenstemming is met de bestemming!

Er kan gevaar van het apparaat uitgaan in geval van gebruik dat Niet in overeenstemming is met de bestemming en/of andersoortig gebruik.

Het apparatusuituiutend gebruiken in overeenstemming met de bestemming.
De beschreiben procedures in deze gebruiksaanwijzing nakomen.

Alle vormen van claims wegens schade door gebruik dat Niet volgens de bestemming is, onvakkundige reparations, onceoorloofd uitgevoerde veranderingen of gebruik van Niet toegelaten reservationden zijn uitgesloten.

Het risico is uitsluitend voor de gebruiker.

Veiligheid

In dit hoofdstuk krijt u belangrijke veiligheidsinstrumenties voor de omgang met het apparaat.

Dit apparatus voldoet aan de gestelde veiligeidsvoorschriften.

Een verkeerd gebruik kan resulteren in persoonlijk en materieel letsel.

Basisveiligheidsvoorschriften

WAARSCHUWING

Waarschuwing voor verbrandingen!

• Plaats de barbecuewagien fijdens het bedrivif op een stabiele en stevige ondergrond, aangezien hij anders kan omvallen.
  Let op! De barbecuewagen worden erg heet en mag tijdens het bedrijf nicht worden bewogen, aangezien hij anders kan omvallen.
  Draag bij het barbecueen gegaste barbecuehand Schoenen en gebruik een grilltang.
  Laat de hete barbecue nooit zonder toezicht. Houd kinderen en huisdierenuit de buurt van de hete barbecue.
  Laat de barbecuewagen vór het schoonmaken volledig afkoelen.
  Voorzichtig! Gebruik om aan te steken of opnieuw aan te steken geen spiritus of benzine! Gebruik alleen geschikte aansteekhulpmiddelen conform EN1860-3. Anders können er ontploffingen of oncontrolerbare ontwikkelingen van hitte optreden.
  Gebruik nooit water voor het blussen van de houtskolen.

WAARSCHUWING

Waarschuwing voor verstikking!

Gebruik de barbecuewagen alleen in de openlucht!
Gebruik de barbecuewagen nicht in gesloten ruimtes of op overkapte vlakken.

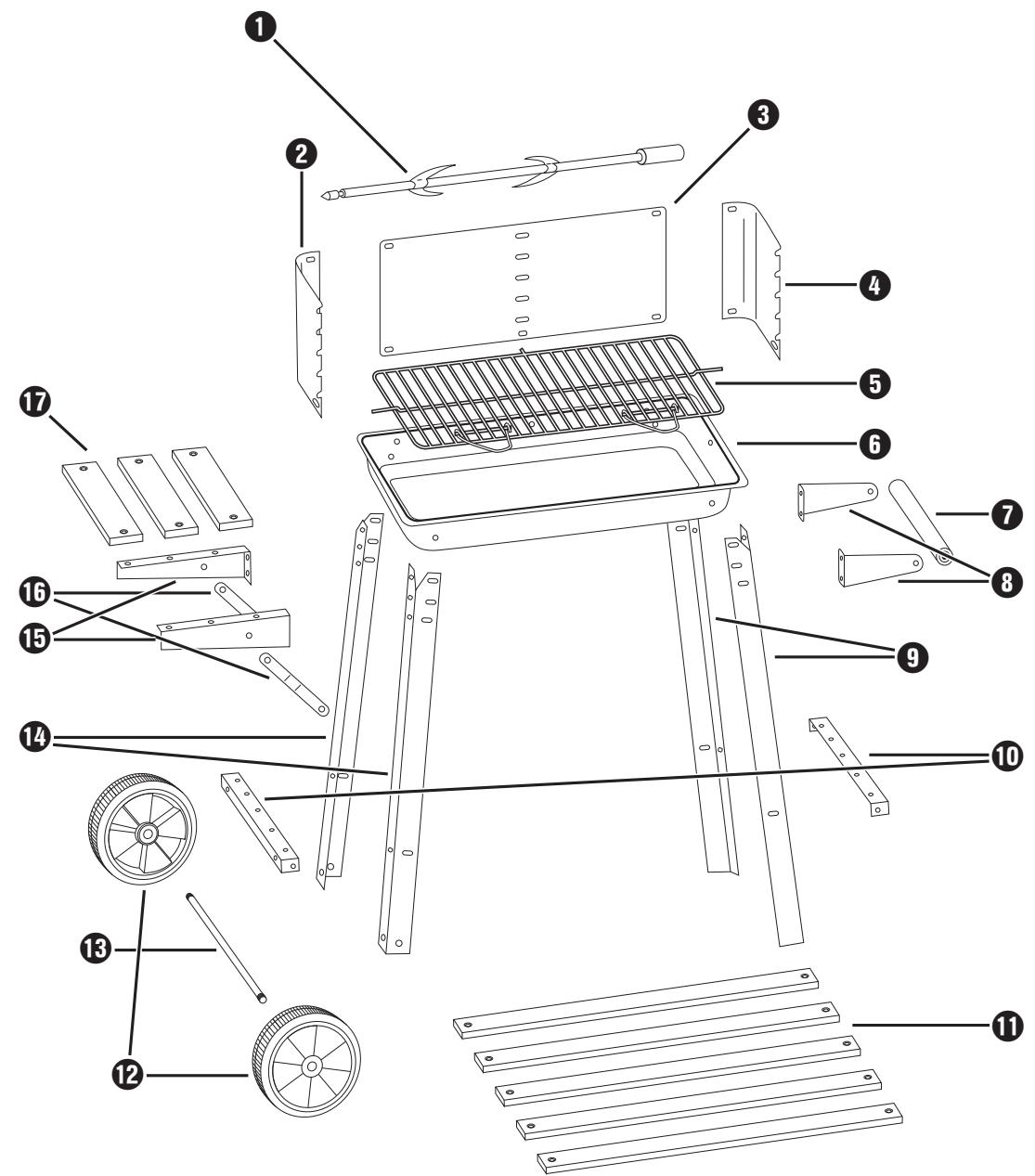

Inhoud van het pakket

1 x spitgarnituur (incl. 2 x vleesklem en x houten handgreep)
2 1x windschemr, links
3 1x windschemm, midden
4 1 x windschem, rechts
5 1x barbecuerooster (incl. 2× handgrepen)
6 1xkolenschotel
1xhandgreep
3 2xgreephouder,kort
9 2xstandsteun
10 2xdwarssteun
15 5× legplank, long
12 2xwiel
13 1xas
14 2x wielsteun
15 2 x legplankhouser, lang
16 2 x verstevigende steun
17 3× legplank,kort

Verbindingselementen

M5x10	M5x12	∅4x10	M5	M8	∅5.4	M4x10
25x	22x	2x	47x	2x	47x	2x

Montage

Montage voorbereiden

Neem voldoendeijd voor het monteren van de barbecuewagen. Zorgvoort een egaal werkvlak van ongeveer twee bij drie vierkante meters. Haalde afzonderlijke delen uit de verpakking en leg de delen binnen handbereik maar. Controller of het leveringspakket volledig is en geen beschadigingen vertoont.

Benodigd montagematerialiaal

Hamer

Kruiskopschroevendraaier

Steeksleutel SW 8 mm, SW 13 mm

LET OP

Voor uw verteiligheid要去en de schroefkoppen alsijd waar buiten wijzen, om letsel te voorkomen. Draai pas na beeindiging van de montage alle schroefverbindingen stevig vast, anders komt het tot ongewenste materiaal-spanningen.

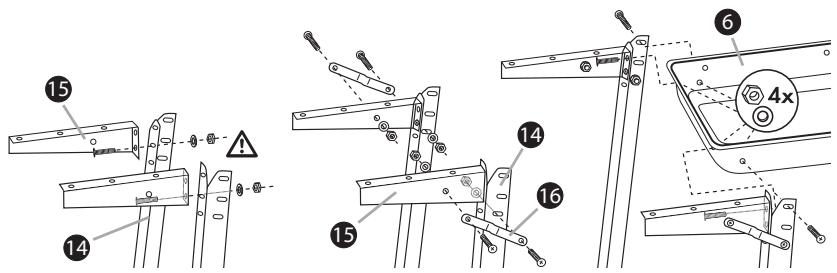

Stap 1

Verbind de legplankhouser met de wielsteunen 14 door middel van sluitingen 5.4 M5× 10 schroeven en moeren M5.
Let erop, dat alleen het onderste gat van de legplankhouser wordt gebruikt 15 om vast te schroeven.
Verbind de verstevigende steunen 16 met de wilsteunen 14 door middel van sluitingen 5.4 M5x10 schroeven en moeren M5. Bevestig de verstevigende steunen 16 met de legplankhoulders 15 door middel van sluitingen 5.4 M5x10 schroeven en moeren M5.
Monteer de wielsteunen 14 met de gemonteerde legplankhoulders 15 links aan de kolenschotel 6 door middel van sluitingen 5.4,2M5× 12 schroeven, 2 M5x10 schroeven en moeren M5. Hiervoor wordt het bovenste gat van de wielsteunen 14 gebruikt.

Stap 2

Monteer de greepholders 8 en standsteunen 9, zoals beschreiben in stap 1. Fixeer de handgreep 7ussen de handgreepholders 8 en schroef deze door middel van 4× 10 houtschroeven vast.
Monteer de standsteunen 9 met de gemonteerde handgreep rechts aan de kolenschotel 6 door middel van M5 x 12 schroeven, sluitingen 5.4 M5× 10 schroeven en moeren M5. Hiervoor is het bovenste gat van de standsteunen 9 nodig.

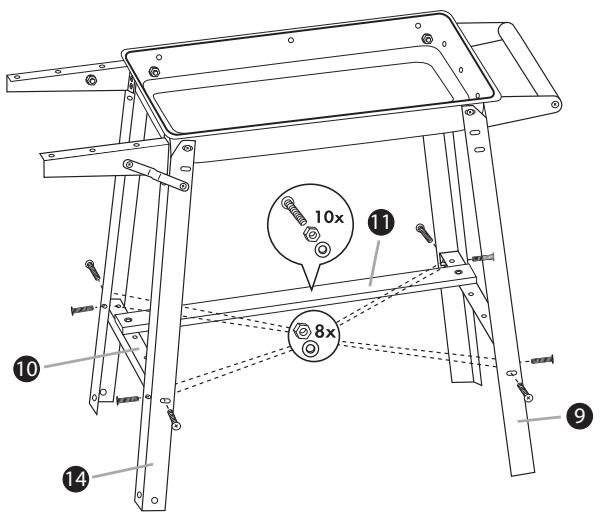

Stap 3

Plaats de dwarststeunen 10, met de 5 gaten maar boven,CUSSEN DE Wielsteunen 14 en de standsteunen 9.
Schroef deze door middel van sluitingen 5.4 M5× 10 schroeven en moeren M5. Fixeer de vijf legplanken op de dwarstueno Schroef deze vast door middel van sluitingen 5.4 M5× 12 schroeven en moeren M5.

Stap 4

Monteer de drie legplanken 17 op de legplankhouser 15 door middel van sluitingen 5.4 , M5x12 schroeven en moeren M5.

Stap 5

Voer de as 13 door de onderste boorgaten van de wilsteunen 14 en borg de opgezette wielen 12 met de zichfborgende moeren M8.

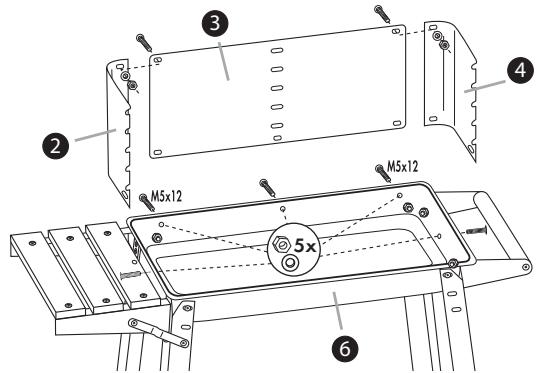

Stap 6

Bevestig de windschemdelen ② ③ ④ met 2 M5x10 schroeven, sluitingen 5.4 en moeren M5 (alleen boven). Daarna schroeft u de windschemdelen ② ③ ④ van binnen aan de kolenschotel ⑥ door middel van sluitingen 5.4 , 2 M5x12 schroeven 3 M5x10 schroeven en moeren M5.

Stap 7

Bevestig de houten greedp aan het achechterste deel van het spit, (rechte kant), door middel van lichte slagen met de hamer. Schuif de vleesklemmen op het spit. Fixeer de vleesklemmen met de oogschroeven M4x10.

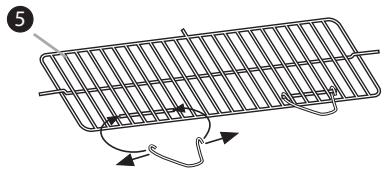

Bevestig de byeide handgrepen aan het barbecuerooster 5.

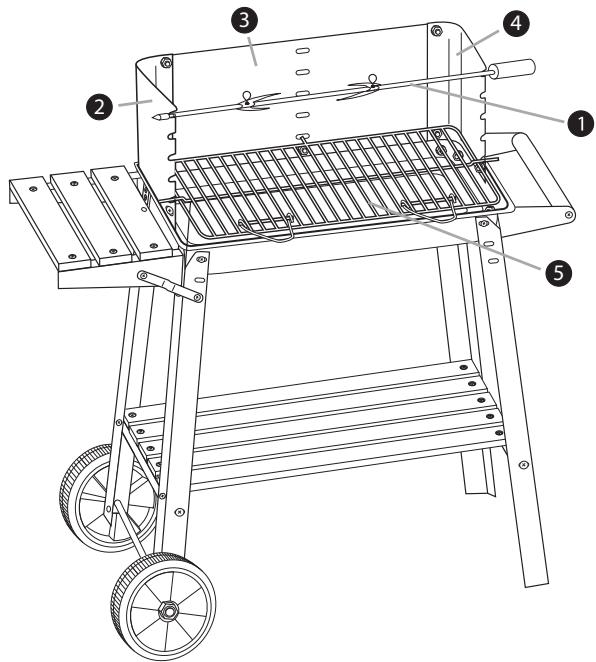

Stap 8

Zet het barbecuerooster 5 en de spitgarnituur 1 in het windschem 2 3 4.
Draai tot slot van de montage alle schroefverbindingen stevig vast.

Ingebruikname

OPMERKING

vór het eerste gebruik moet de barbecue minstens 30 minutes opgewärmd worden.

WAARSCHUWING

Waarschuwing voor verbrandingen!

Voorzichtig! Gebruik om aan te steken of opnieuw aan te steken geen spiritus of benzine! Gebruik alleen geschikte aansteekhulpmiddelen conform EN1860-3. Anders kuren er ontploffingen of oncontrolerbare ontwikkelingen van hitte optreden.

Stapel een deel van de houtskolen in de kolenschotel op.
Stek één tot twee aansteekmiddelen voor vaste stoffen aan met een lucifer, resp. aansteker en leg deze op de aanwezigie laag houtskolen.
Laat de aansteekmiddelen voor vaste stoffen 2 tot 4 minuten branden. Vul de kolenschotel daarna langzaam op met houtskolen.
Na ca. 20 minutes is er een witte laag as te zien op de houtskolen. De optimale gloedtoestand is thans bereikt.
- Verdeel de houtskolen, met een geschikt gereedschap van metaal, gelijkmatig in de kolenschotel.
Hang het barbecuerooster erin en begin met het barbecueuen.

Reiniging en onderhoud

WAARSCHUWING

Waarschuwing voor verbrandingen!

Laat de barbecuewagen vór het reinigen of opbergen volledig afkoelen. Gebruik nooit water voor het blussen van de houtskolen.

LET OP

• Gebruik geen schuur- of agressieve schoonmaakmiddelen, deze können de geëmailleerde delen beschadigen.

Voor de gewone reiniging gebruikt u een vaatdoek en water met een in de handel verkrijngbaar afwasmiddel.

In geval van sterkere verruilingen van de geemailerde delen gebruikt u een in de handel te verkrijgen@emailreiniger. Let op de aanwijzingen van de producent van het te gebruiken schoonmaakmiddel. Reinig het grillrooster met afwasmiddel en met een huishoudspons.

Milieurrichtlijnen

Voer de brandstof voorzichtig in milieuvriendelijk af. Voer het restafval principieel alleen af in waarvoor bestemde reservoirsuit metaal, resp. Niet brandbare materialen.

Voer de barbecuewagen af via een toegelaten afvalverwerkingsbedrijf of via uw gemeenteinigingsdienst. Neem de actuele voorschriften in acht. Neem in geval van twijfel contact op met uw gemeenteinigingsdienst.

Voer alle verpakkingsmaterialen op een milieuvriendelijke manier af.

Technische gegevens

Maten (gemonteerd)	ca. 83 x 86,5 x 43,5 cm
Barbecuerooster	ca. 48,3 x 28,3 cm
Gewicht	ca. 7 kg
Capaciteit kolenschotel	ca. 1 kg

Appendix

Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u aanspraak wollen make np op de garantie, neem dan Telefonisch contact op met uw serviceadres. Alleen op die manier is een kostenloze verzending van uw product gegardeerd.

OPMERKING

De garantie geldt uitsluitend voor materiaal- of fabricagefouten,echter nicht voor transportschade, aan slijtage onderhevige delen of voor beschadigingen van breekbare onderdelen, bijv. schakelaars.

Het product isuitsuitend bestemd voor privé-gebruik en Niet voor bedrijsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons geauthoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie.

Uw wettelijk rechten worden door deze garantie nicht beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen.

Eventuele schaden en gebreken die reeds bij de koop aanwezig zijn要去en direct na het uitpakken worden gemeld, uiterlijk darüber twee davon datum van aankoop.

Na afloop van de garantieperiode worden alle reparaties die optreden in rekening gebracht.
