MANUALE UTENTE FRG 45 A1 ROUND BARBECUE FLORABEST

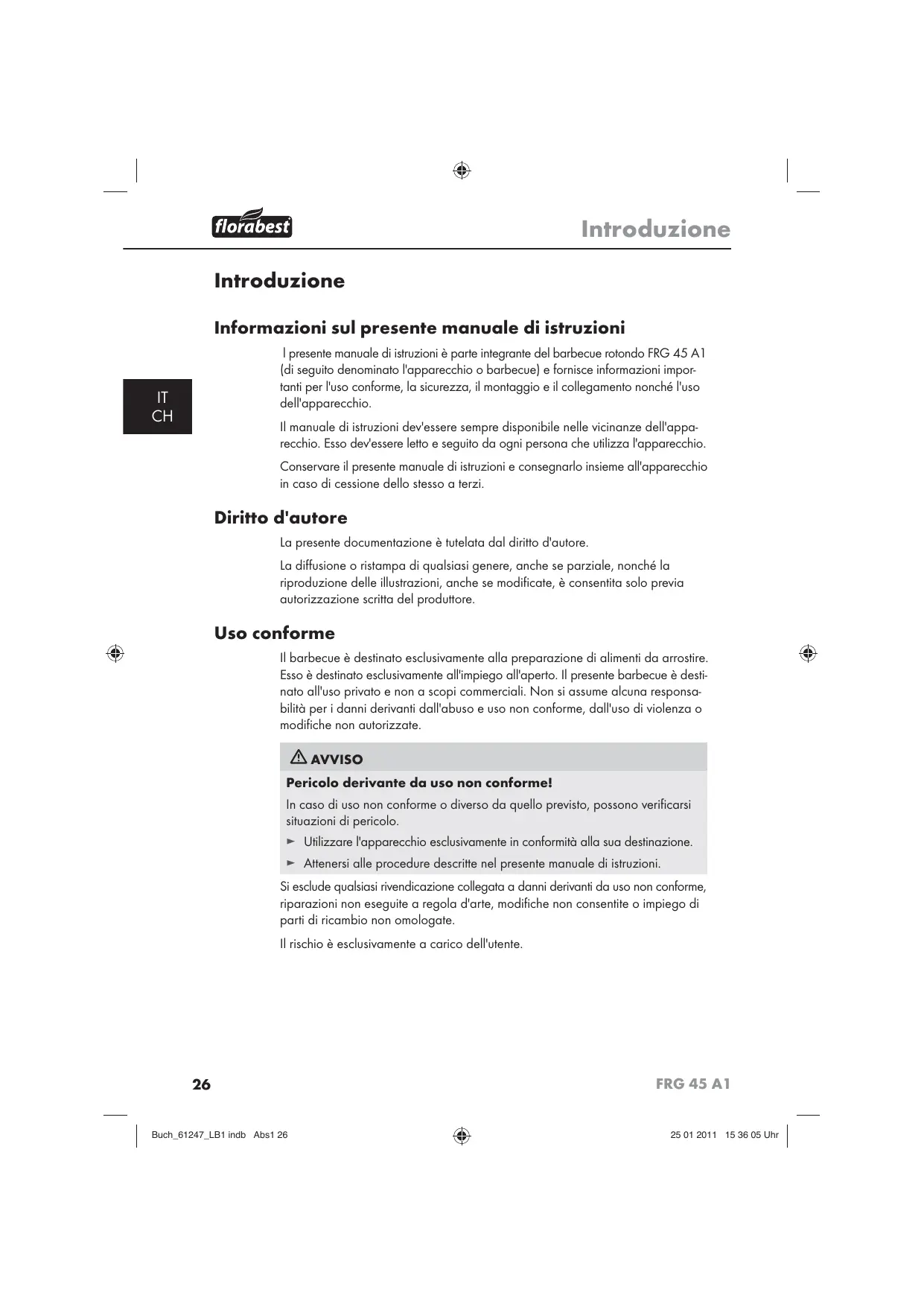

25 01 2011 15 36 05 Uhr Introduzione Introduzione Informazioni sul presente manuale di istruzioni l presente manuale di istruzioni è parte integrante del barbecue rotondo FRG 45 A1 (di seguito denominato l'apparecchio o barbecue) e fornisce informazioni importanti per l'uso conforme, la sicurezza, il montaggio e il collegamento nonché l'uso dell'apparecchio.

Il manuale di istruzioni dev'essere sempre disponibile nelle vicinanze dell'apparecchio. Esso dev'essere letto e seguito da ogni persona che utilizza l'apparecchio. Conservare il presente manuale di istruzioni e consegnarlo insieme all'apparecchio in caso di cessione dello stesso a terzi. Diritto d'autore La presente documentazione è tutelata dal diritto d'autore. La diffusione o ristampa di qualsiasi genere, anche se parziale, nonché la riproduzione delle illustrazioni, anche se modificate, è consentita solo previa autorizzazione scritta del produttore. Uso conforme Il barbecue è destinato esclusivamente alla preparazione di alimenti da arrostire. Esso è destinato esclusivamente all'impiego all'aperto. Il presente barbecue è destinato all'uso privato e non a scopi commerciali. Non si assume alcuna responsabilità per i danni derivanti dall'abuso e uso non conforme, dall'uso di violenza o modifiche non autorizzate. AVVISO Pericolo derivante da uso non conforme! In caso di uso non conforme o diverso da quello previsto, possono verificarsi situazioni di pericolo. ► Utilizzare l'apparecchio esclusivamente in conformità alla sua destinazione. ► Attenersi alle procedure descritte nel presente manuale di istruzioni. Si esclude qualsiasi rivendicazione collegata a danni derivanti da uso non conforme, riparazioni non eseguite a regola d'arte, modifiche non consentite o impiego di parti di ricambio non omologate. Il rischio è esclusivamente a carico dell'utente.

Buch_61247_LB1 indb Abs1 26 FRG 45 A1 25 01 2011 15 36 05 Uhr Sicurezza Sicurezza In questo capitolo sono riportate importanti indicazioni di sicurezza per l'uso dell'apparecchio. Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte. L'uso non conforme può comportare danni a persone e a cose.

Avvertenze di sicurezza di base AVVISO Avviso relativo al pericolo di ustioni! ► Collocare il barbecue su un sottofondo stabile e solido durante l'uso, altrimenti potrebbe ribaltarsi. ► Attenzione! Il barbecue si surriscalda e non dev'essere spostato durante l'uso, altrimenti potrebbe ribaltarsi. ► Durante la cottura, indossare guanti idonei e utilizzare le apposite pinze. ► Non lasciare mai il barbecue bollente incustodito. Tenere lontani i bambini e altre persone dal barbecue bollente. ► Prima della pulizia, fare raffreddare completamente il barbecue. ► Attenzione! Non utilizzare alcol o benzina per accendere o riaccendere il fuoco! Utilizzare solo combustibili conformi a EN1860-3. Il ritorno di fiamma può creare uno sviluppo di calore incontrollabile. ► Non utilizzare mai acqua per spegnere la brace. AVVISO Avviso relativo al pericolo di soffocamento! ► Utilizzare il barbecue solo all'aperto! ► Non utilizzare il barbecue in ambienti chiusi o su superfici coperte. FRG 45 A1 Buch_61247_LB1 indb Abs4 27

1 x ripiano per tenere in caldo il cibo

1 x griglia di cottura (incl. 2x maniglie)

1 x superficie di appoggio

4 x cappucci per gambe

1 x conca per la brace Elementi di connessione M6x20 M5x30 M5x10

16x Montaggio Preparazione del montaggio Prevedere tempo a sufficienza per il montaggio del barbecue. Destinare una superficie di lavoro di circa 2-3 metri quadrati. Rimuovere i singoli pezzi dalla confezione e collocarli a portata di mano. Controllare l'integrità della fornitura e la presenza di eventuali danni.

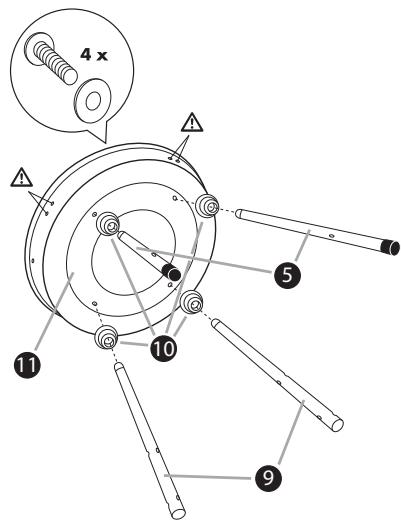

Chiave fissa SW 8 mm ATTENZIONE ► Le teste delle viti, per la sicurezza dell'utente, devono essere orientate sempre verso l'esterno, al fine di evitare lesioni. Serrare tutte le viti solo al termine del montaggio, per evitare tensioni errate del materiale. Passaggio 1 ATTENZIONE ► Entrambe le gambe lunghe 5 devono essere montate sui lati in cui si trovano i fori doppi nella conca per la brace 11 . ♦ Montare le 4 gambe ( 5 + 9 ) utilizzando per ognuna 1 vite M6 x 20, una rondella Ø 6,6 e un cappuccio per gambe 10 al contenitore per il carbone 11 .

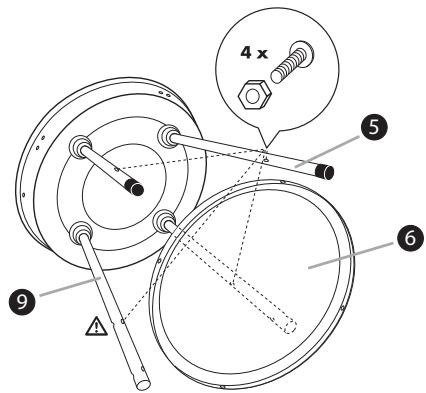

25 01 2011 15 36 06 Uhr Montaggio Passaggio 2 ATTENZIONE ► Il margine della superficie di appoggio 6 deve puntare verso il basso. Le gambe ( 5 + 9 ) devono essere ruotate in modo tale che le insenature dei fori puntino verso l'esterno, al fine di potervi inserire le teste delle viti. ♦ Montare la superficie di appoggio 6 con l'ausilio di 4 viti M5 x 30 e dadi M5 alle 4 gambe ( 5 + 9 ).

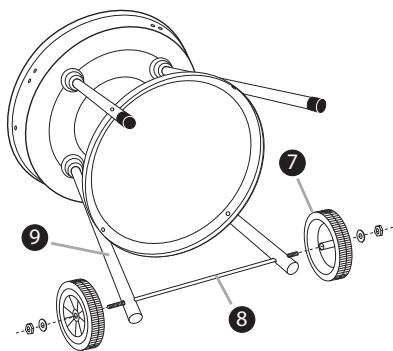

Passaggio 3 ♦ Inserire gli assi 8 attraverso i fori inferiori delle gambe corte 9 . ♦ Inserire le ruote 7 sull'asse 8 e fissarle con una rondella Ø 6,6 e un dado autobloccante M5 per ogni ruota. ♦ Serrare i dadi con una chiave fissa SW 8. Se necessario, tenere fermi gli assi 8 con una pinza. Per evitare graffi, collocare un panno fra la pinza e l'asse 8 .

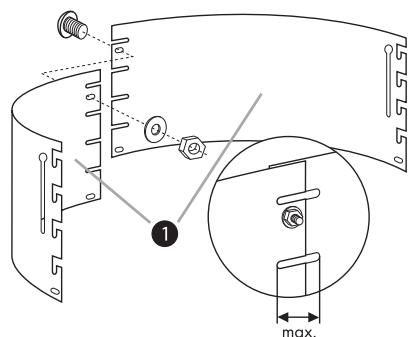

Passaggio 5 ♦ Inserire i due pannelli paravento l'uno nell'altro e avvitarli con l'ausilio di una vite M5 x 10, una rondella Ø 6,6 e un dado M5. Utilizzare la distanza massima possibile fra i pannelli per consentire l'inserimento della griglia fra gli intagli dei pannelli . FRG 45 A1 Buch_61247_LB1 indb Abs3 31

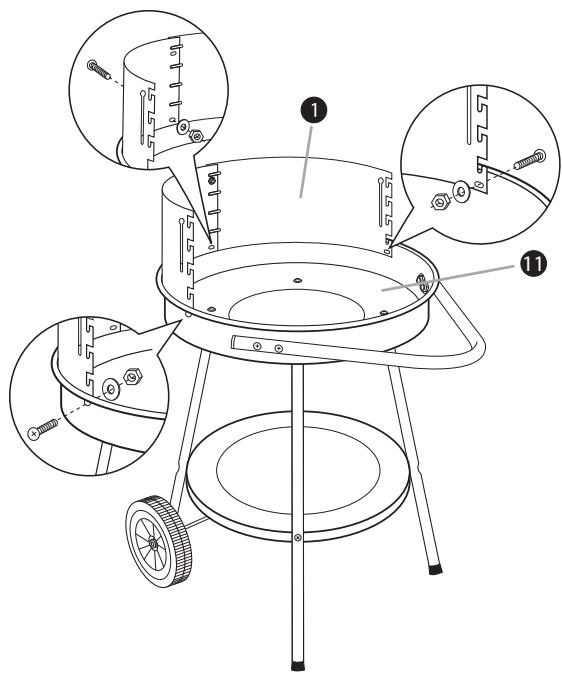

25 01 2011 15 36 06 Uhr Montaggio Passaggio 6 ♦ Avvitare il pannello paravento montato con l'ausilio di 3 viti M5 x 10, 3 rondelle Ø 6,6 e 3 dadi M5 alla conca per la brace 11 .

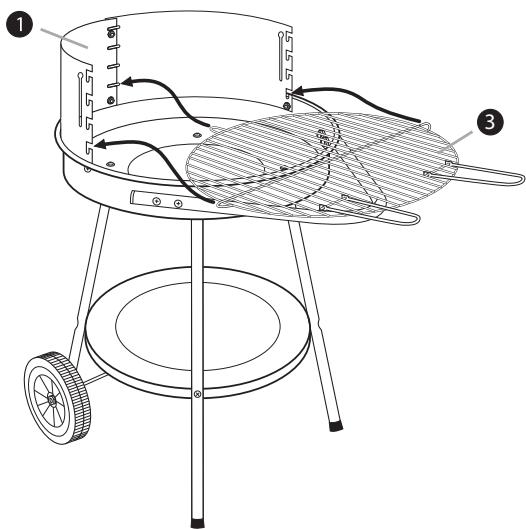

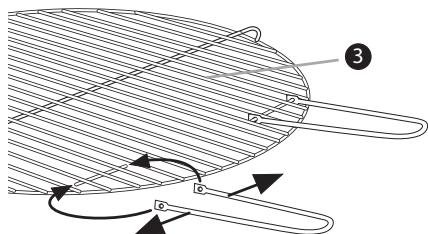

Passaggio 7 ♦ Fissare le due maniglie alla griglia di cottura 3 .

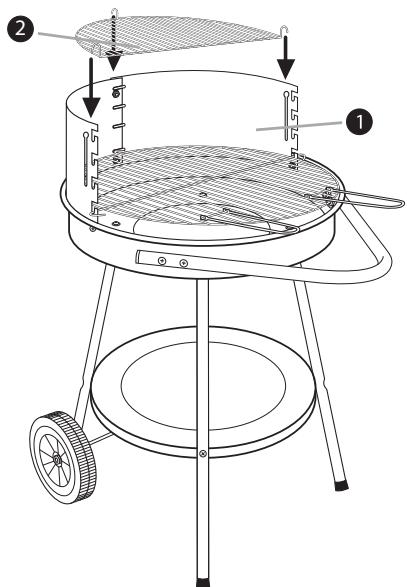

Passaggio 9 ♦ Appendere il ripiano per tenere in caldo il cibo 2 al pannello paravento

25 01 2011 15 36 07 Uhr Messa in funzione/Pulizia e cura Messa in funzione AVVERTENZA ► Prima del primo impiego è necessario riscaldare il barbecue per almeno 30 minuti.

AVVISO Avviso relativo al pericolo di ustioni! Attenzione! Non utilizzare alcol o benzina per accendere o riaccendere il fuoco! Utilizzare solo ausili di combustione conformi a EN1860-3. Il ritorno di fiamma può creare uno sviluppo di calore incontrollabile. ■ Collocare uno strato di carbone nel vassoio portacarbone. ■ Accendere una o due tavolette di combustibile solido con un fiammifero o un accendino e collocarle sullo strato di carbone. ■ Fare bruciare le tavolette di combustibile solido per 2 - 4 minuti. Riempire quindi lentamente il vassoio portacarbone con altro carbone. ■ Dopo circa 20 minuti, sul carbone si creerà uno strato bianco di cenere. Ciò indica il raggiungimento di uno stato di combustione ideale. ■ Distribuire il carbone uniformemente nel vassoio portacarbone tramite un utensile di metallo idoneo. ■ Sospendere la griglia di cottura e cominciare ad arrostire. Pulizia e cura AVVISO Avviso relativo al pericolo di ustioni! ► Prima della pulizia o della conservazione, fare raffreddare completamente il barbecue. Non utilizzare mai acqua per spegnere la brace. Avviso su possibili danni materiali! ► Non utilizzare agenti abrasivi o detergenti aggressivi, che possono attaccare la superficie. Per la normale pulizia, utilizzare una spugnetta e acqua con aggiunta di un detergente comunemente reperibile in commercio. In caso di sporco eccessivo sulle parti smaltate, utilizzare un detergente per parti smaltate comunemente reperibile in commercio. Seguire le indicazioni del produttore del detergente da utilizzare. Pulire la griglia di cottura con un detergente e una spugnetta per uso domestico.

Buch_61247_LB1 indb Abs3 34 FRG 45 A1 25 01 2011 15 36 07 Uhr Smaltimento/Dati tecnici Smaltimento Smaltire il combustibile con cautela e in modo ecologico. Smaltire i residui della combustione accuratamente, solo nei recipienti appositamente previsti in metallo o in materiali non infiammabili. Smaltire il barbecue tramite un'azienda di smaltimento autorizzata o tramite l'ente di smaltimento comunale competente. Rispettare le norme attualmente in vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente.

Smaltire tutti i materiali dell'imballaggio in modo ecologicamente conforme. Dati tecnici Dimensioni (montato) ca. 82 x 52 x 69 mm Griglia di cottura Ø 47 cm Peso ca. 6 kg Capacità della conca per la brace FRG 45 A1 Buch_61247_LB1 indb Abs3 35 max. 3,2 kg

25 01 2011 15 36 07 Uhr Appendice Appendice Garanzia Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisto. Nei casi contemplati dalla garanzia, mettersi in comunicazione telefonicamente con il centro di assistenza più vicino. Solo in tal modo è possibile garantire un invio gratuito della merce.

AVVERTENZA ► La garanzia vale solo per i difetti relativi al materiale o alla fabbricazione, ma non per i danni da trasporto, danni alle parti soggette a usura o alle parti fragili, come ad es. interruttori. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato da interventi in garanzia. Ciò vale anche per le parti sostituite e riparate. I danni e i difetti eventualmente presenti già all'atto dell'acquisto devono essere segnalati immediatamente dopo il disimballaggio, e comunque non oltre due giorni dalla data di acquisto. Le riparazioni effettuate dopo la scadenza del periodo di garanzia sono a pagamento. Assistenza Kompernass Service Italia Tel.: 199 400 441 (0,12 EUR/Min.) E-Mail: support.it@kompernass.com Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) E-Mail: support.ch@kompernass.com Importatore KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com
