BEDIENUNGSANLEITUNG FRG 45 A1 ROUND BARBECUE FLORABEST

www.kompernass.com ID-Nr.: FRG 45 A1-10/10-V2 IAN: 61247 CV_FRG45A1_61247_LB1.indd 1-3

21.12.2010 16:12:54 Uhr

21.12.2010 16:12:56 Uhr

25 01 2011 15 36 02 Uhr Einführung

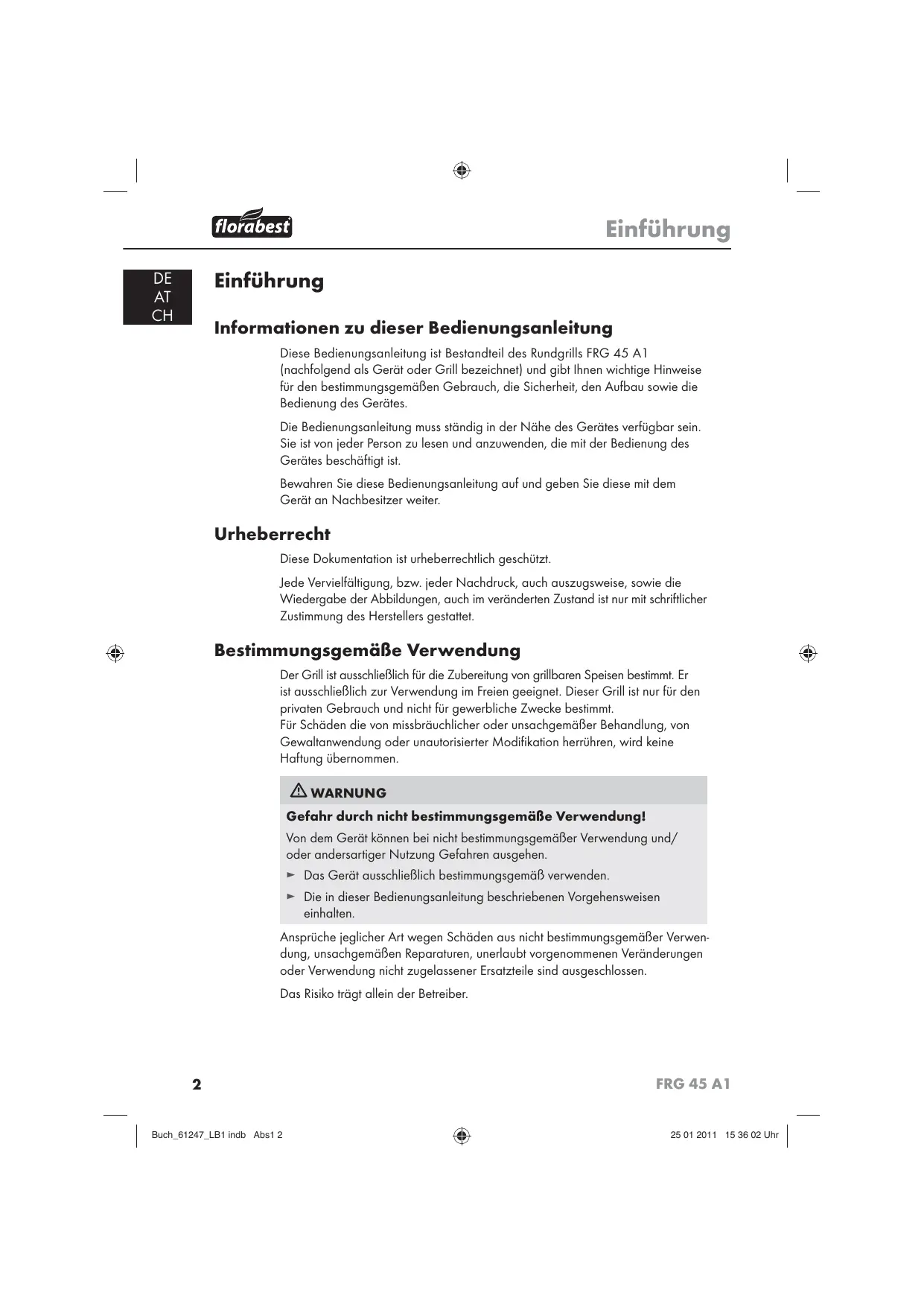

Einführung Informationen zu dieser Bedienungsanleitung Diese Bedienungsanleitung ist Bestandteil des Rundgrills FRG 45 A1 (nachfolgend als Gerät oder Grill bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Aufbau sowie die Bedienung des Gerätes. Die Bedienungsanleitung muss ständig in der Nähe des Gerätes verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung des Gerätes beschäftigt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter. Urheberrecht Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet. Bestimmungsgemäße Verwendung Der Grill ist ausschließlich für die Zubereitung von grillbaren Speisen bestimmt. Er ist ausschließlich zur Verwendung im Freien geeignet. Dieser Grill ist nur für den privaten Gebrauch und nicht für gewerbliche Zwecke bestimmt. Für Schäden die von missbräuchlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unautorisierter Modifikation herrühren, wird keine Haftung übernommen. WARNUNG Gefahr durch nicht bestimmungsgemäße Verwendung! Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/ oder andersartiger Nutzung Gefahren ausgehen. ► Das Gerät ausschließlich bestimmungsgemäß verwenden. ► Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen. Das Risiko trägt allein der Betreiber.

Buch_61247_LB1 indb Abs1 2 FRG 45 A1 25 01 2011 15 36 02 Uhr Sicherheit

Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen. Grundlegende Sicherheitshinweise WARNUNG Warnung vor Verbrennungen! ► Stellen Sie den Grill während des Betriebs auf einen stabilen und festen Untergrund, da er sonst umkippen kann. ► ACHTUNG! Der Grill wird sehr heiß und darf während des Betriebes nicht bewegt werden, da er sonst umkippen kann. ► Tragen Sie beim Grillen entsprechende Grillhandschuhe und benutzen Sie eine Grillzange. ► Lassen Sie den heißen Grill niemals unbeaufsichtigt. Halten Sie Kinder und Haustiere vom heißen Grill fern. ► Lassen Sie den Grill vor der Reinigung vollständig abkühlen. ► VORSICHT! Zum Anzünden oder Wiederanzünden keinen Spiritus oder Benzin verwenden! Nur Anzündehilfen entsprechend EN 1860-3 verwenden. Es kann sonst durch Verpuffungen zu unkontrollierbaren Hitzeentwicklungen kommen. ► Verwenden Sie niemals Wasser zum Löschen der Holzkohle. WARNUNG Warnung vor Erstickung! ► Verwenden Sie den Grill nur im Freien! ► Betreiben Sie den Grill nicht in geschlossenen Räumen, oder auf überdachten Flächen. FRG 45 A1 Buch_61247_LB1 indb Abs4 3

25 01 2011 15 36 02 Uhr Lieferumfang

Lieferumfang 2 x Windschutz-Bleche

16x Montage Montage vorbereiten Nehmen Sie sich ausreichend Zeit für den Zusammenbau des Grills. Schaffen Sie sich eine ebene Arbeitsfläche von etwa zwei bis drei Quadratmetern. Entnehmen Sie die Einzelteile der Verpackung und legen Sie die Teile in Griffnähe bereit. Überprüfen Sie den Lieferumfang auf Vollständigkeit und evtl. Beschädigungen.

Buch_61247_LB1 indb Abs3 4 FRG 45 A1 25 01 2011 15 36 02 Uhr Montage

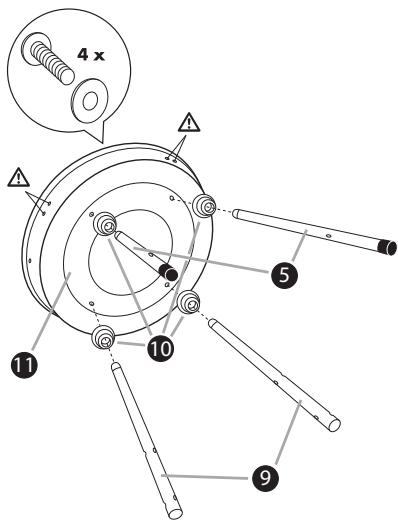

Benötigtes Montagematerial Zange Kreuzschlitzschraubendreher Maulschlüssel SW 8 mm ACHTUNG ► Die Schraubenköpfe sollten zu Ihrer Sicherheit immer nach außen zeigen, um Verletzungen zu vermeiden. Ziehen Sie erst nach Beendigung der Montage alle Schraubverbindungen fest an, sonst kommt es zu unerwünschten Materialspannungen. Schritt 1 ACHTUNG ► Die beiden langen Beine 5 müssen auf der Seite montiert werden, an der sich die Doppellöcher in der Kohleschüssel 11 befinden. ♦ Montieren Sie die 4 Beine ( 5 + 9 ) mit je 1 Schraube M6 x 20, einer Unterlegscheibe Ø 6,6 und einer Beinkappe 10 an die Kohleschüssel 11 .

25 01 2011 15 36 02 Uhr Montage

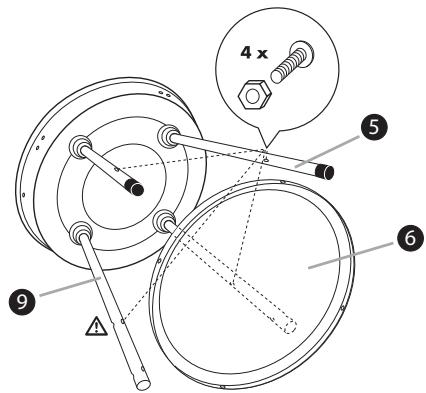

Schritt 2 ACHTUNG ► Der Rand der Bodenablage 6 muss nach unten zeigen. Die Beine ( 5 + 9 ) müssen so gedreht werden, dass die Einbuchtungen der Bohrungen nach außen zeigen, um die Schraubenköpfe darin aufnehmen zu können. ♦ Montieren Sie die Bodenablage 6 mithilfe von 4 Schrauben M5 x 30 und Muttern M5 an die 4 Beine ( 5 + 9 ).

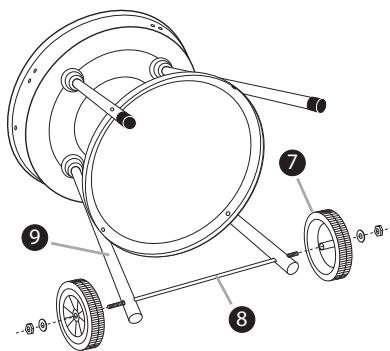

Schritt 3 ♦ Führen Sie die Achse 8 durch die unteren Bohrungen der kurzen Beine 9 . ♦ Stecken Sie die Räder 7 auf die Achse 8 und sichern Sie diese mit jeweils einer Unterlegscheibe Ø 6,6 und einer selbstsichernden Mutter M5. ♦ Ziehen Sie die Muttern mit einem Maulschlüssel SW 8 an. Halten Sie ggf. die Achse 8 mit einer Zange fest. Legen Sie zum Schutz vor Kratzern ein Tuch zwischen Zange und Achse 8 .

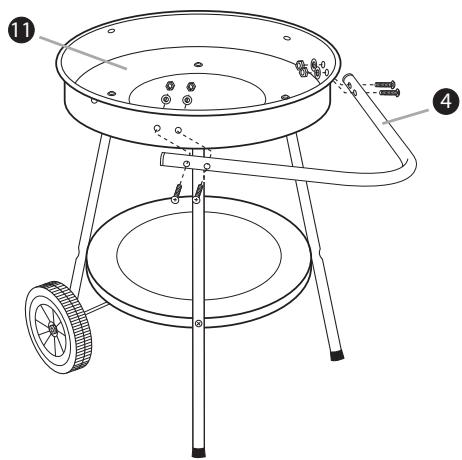

Schritt 4 ♦ Montieren Sie den Handgriff 4 mithilfe von 4 Schrauben M5 x 30, 4 Unterlegscheiben Ø 6,6 und 4 Muttern M5 an der Kohleschüssel 11 .

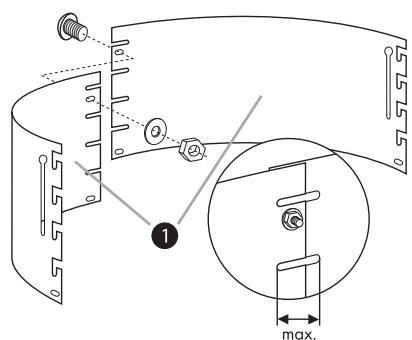

Schritt 5 ♦ Stecken Sie die beiden Windschutz-Bleche ineinander und schrauben Sie sie mithilfe einer Schraube M5 x 10, einer Unterlegscheibe Ø 6,6 und einer Mutter M5 zusammen. Nutzen Sie dabei den maximalen Abstand zwischen den Blechen aus, damit das Grillrost zwischen den Schlitzen der WindschutzBleche passt. FRG 45 A1 Buch_61247_LB1 indb Abs3 7

25 01 2011 15 36 03 Uhr Montage

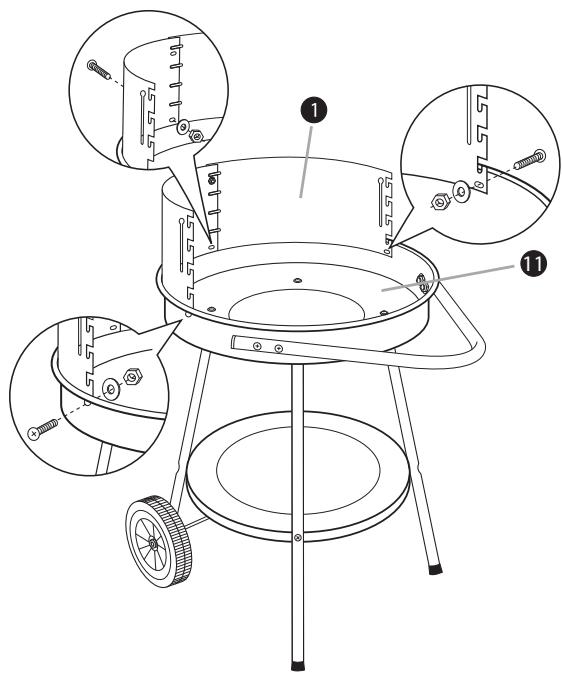

Schritt 6 ♦ Schrauben Sie den montierten Windschutz mithilfe von 3 Schrauben M5 x 10, 3 Unterlegscheiben Ø 6,6 und 3 Muttern M5 an der Kohleschüssel 11 fest.

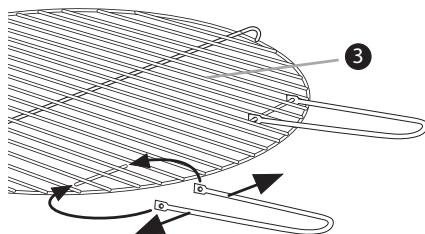

Schritt 7 ♦ Befestigen Sie die beiden Handgriffe am Grillrost 3 .

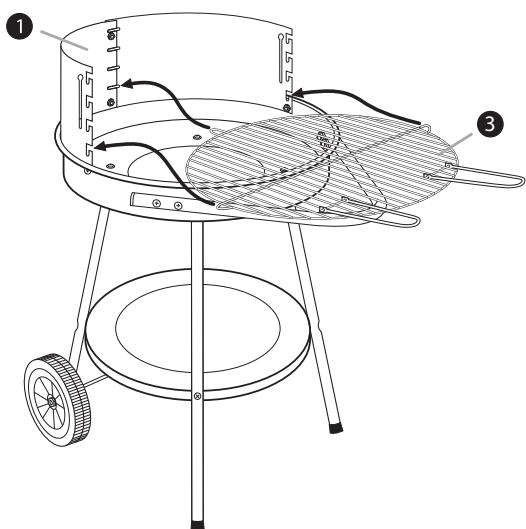

Schritt 8 ♦ Hängen Sie den Grillrost 3 an der gewünschten Stelle in den Windschutz ein.

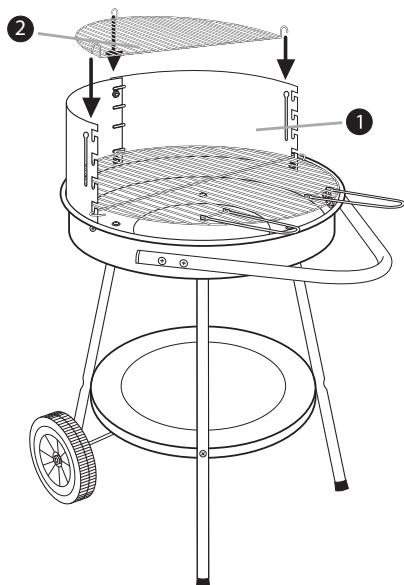

Schritt 9 ♦ Hängen Sie den Warmhalterost 2 auf den Windschutz

25 01 2011 15 36 03 Uhr Inbetriebnahme/Reinigung und Pflege

Inbetriebnahme HINWEIS ► Vor dem ersten Gebrauch muss der Grill mindestens 30 Minuten aufgeheizt werden. WARNUNG Warnung vor Verbrennungen! VORSICHT! Zum Anzünden oder Wiederanzünden keinen Spiritus oder Benzin verwenden! Nur Anzündhilfen entsprechend EN 1860-3 verwenden. Es kann sonst durch Verpuffungen zu unkontrollierbaren Hitzeentwicklungen kommen. ■ Schichten Sie einen Teil der Holzkohle in der Kohleschüssel auf. ■ Zünden Sie ein bis zwei Feststoffanzünder mit einem Streichholz bzw. Feuerzeug an und legen Sie diese auf die vorhandene Schicht Holzkohle. ■ Lassen Sie die Feststoffanzünder 2 bis 4 Minuten brennen. Füllen Sie danach die Kohleschüssel langsam mit Holzkohle auf. ■ Nach ca. 20 Minuten zeigt sich auf der Holzkohle eine weiße Ascheschicht. Der optimale Glutzustand ist nun erreicht. ■ Verteilen Sie die Holzkohle, mit einem geeigneten Metallwerkzeug, gleichmäßig in der Kohleschüssel. ■ Hängen Sie den Grillrost ein und beginnen Sie mit dem Grillen. Reinigung und Pflege WARNUNG Warnung vor Verbrennungen! ► Lassen Sie den Grill vor dem Reinigen oder Aufbewahren vollständig abkühlen. Verwenden Sie niemals Wasser zum Löschen der Holzkohle. Warnung vor Sachschäden! ► Verwenden Sie keine Scheuer- oder aggressive Reinigungsmittel, da diese die Oberfläche angreifen können. Für die normale Reinigung verwenden Sie ein Spültuch und Wasser mit einem handelsüblichen Spülmittel. Bei stärkeren Verschmutzungen der emaillierten Teile, verwenden Sie einen handelsüblichen Emaille Reiniger. Beachten Sie die Anweisungen des Herstellers des anzuwendenden Reinigungsmittels. Reinigen Sie den Grillrost mit Spülmittel und einem Haushaltsschwamm.

Buch_61247_LB1 indb Abs3 10 FRG 45 A1 25 01 2011 15 36 03 Uhr Entsorgung/Technische Daten

Entsorgung Entsorgen Sie den Brennstoff vorsichtig und umweltgerecht. Entsorgen Sie den Restabfall grundsätzlich nur in dafür vorgesehene Gefäße aus Metall bzw. nicht brennbaren Materialien. Entsorgen Sie den Grill über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu. Technische Daten Maße (montiert) ca. 82 x 52 x 69 cm Grillrost Ø 47 cm Gewicht ca. 6 kg Fassungsvermögen Kohleschüssel FRG 45 A1 Buch_61247_LB1 indb Abs3 11 max. 3,2 kg

25 01 2011 15 36 03 Uhr Anhang

Anhang Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. HINWEIS ► Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten ServiceNiederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Service Schraven Service- und Dienstleistungs GmbH Tel.: +49 (0) 180 5 008107 (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.) Fax: +49 (0) 2832 3532 E-Mail: support.de@kompernass.com Kompernaß Service Österreich Tel.: 0820 899 913 (0,20 EUR/Min.) E-Mail: support.at@kompernass.com Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) E-Mail: support.ch@kompernass.com Importeur KOMPERNASS GMBH BURGSTRASSE 21 D-44867 BOCHUM www.kompernass.com

25 01 2011 15 36 05 Uhr Annexe Annexe Garantie
