MANUALE UTENTE CYBORG X SAITEK

Congratulazioni per avere acquistato la vostra cloche Saitek Cyborg X - il joystick per PC più regolabile al mondo.

Caratteristiche

La rivoluzionaria base della cloche si après per creare una piattaforma ultra stabile
La lunghezza dell'impugnatura cui si sono iniziata per adattarsi alla mano
La posizione dei bottoni è regolabile per una maggiore flessibilità
La testa e l'impugnatura della leva si inclinano per un comfort alla maggiore
- Include una rotella a scorrimento, perfetta per il controllo di flap o trim
Leve del gas doppie per i bimotori, per un magiore controlo e flessibilità
L'attrezzo per la regolazione alloggia in modo sicuro nel compartmento della base
L'impugnatura si fissa alla base con un sicuro collare a vite

Note:non stringete troppo le viti di regolazione di precisione quando regolate il vostro joystick Cyborg X Flight.

Impostazione del vosto joystick Cyborg X

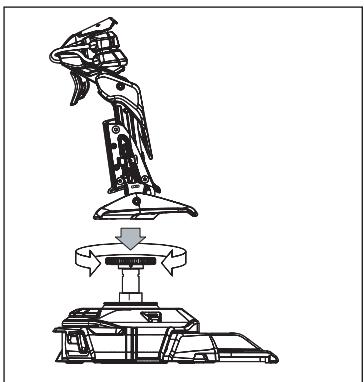

Fissate l'impugnatura del joystick alla base inserendolo nel collare della base e stringendo la vite di fermo.

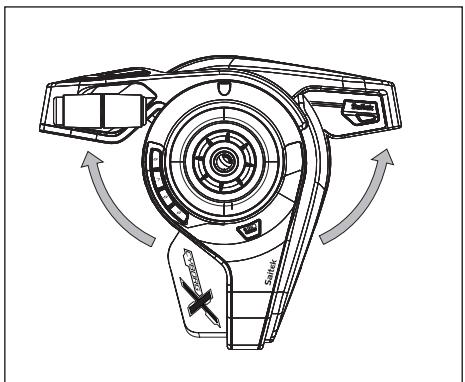

Estendete le zampe del Cyborg all'influori sino a quando si agganciano in posizione.

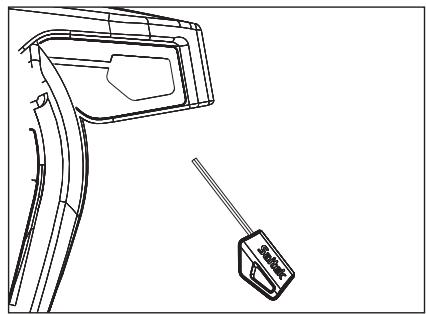

Estraete l'attrezzo per le regolazioni dal compartmento nella base del joystick.

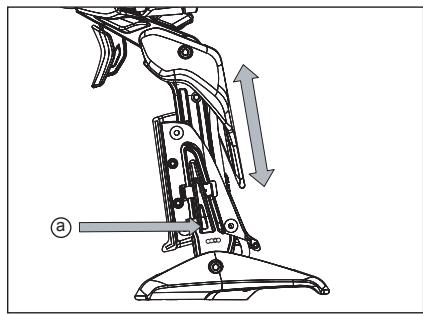

Premete il dispositivo di blocco (a) e muovete la leva in su o in giù per regolare l'altezza.

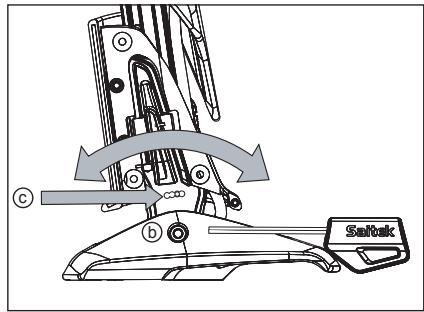

Inserite l'attrezzo per le regolazioni nel dato di bloccaggio (b) e ruotate in senso antiorario. Premete il perno di bloccaggio (c) e muovete la leva avanti o indietro fino all'angolo desiderato. Bloccate ruotando il dato di bloccaggio (b) in senso orario.

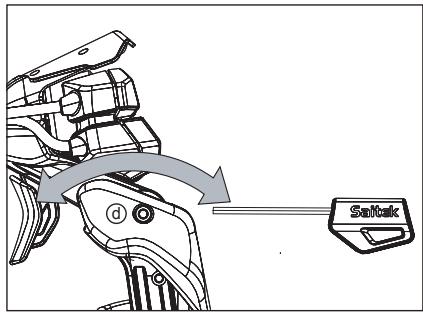

Inserite l'attrezzo per le regolazioni nel dato di bloccaggio (d) e ruotate in senso antiorario per sbloccare il meccanismo della testa. Muovete fino all'angolo desiderato e bloccate ruotando il dato di bloccaggio in senso orario.

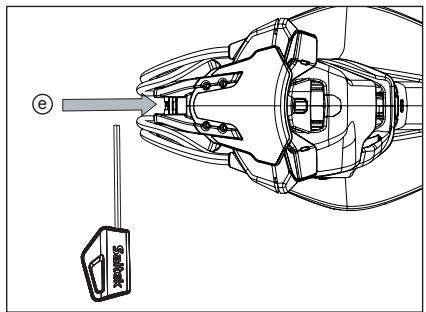

Inserite l'attrezzo per le regolazioni nel dato di regolazione dei bottoni (e) e girate in senso orario o antiorario.

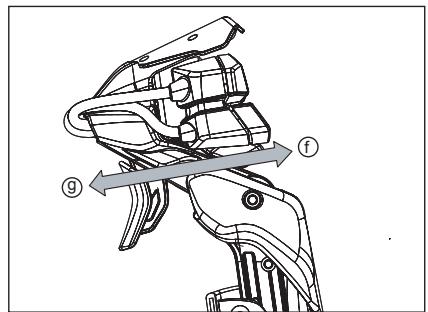

Girate il dato di bloccaggio in senso orario per muovere i bottoni in una direzione (f) e in senso antiorario per muovere i bottoni nell'altra direzione (g).

Installazione per gli utenti di Windows® XP, XP64 e Vista

A) Driver soltanto per gli utenti tipici

1. Con il computer acceso, chiudere qualsiasi programma in esecuazione e inserte il CD Saitek Smart Technology nel drive del CD-ROM.
2. Nel momento in cui appara la schermata Introduzione, faiciesu Installa software per continuare. Se il CD non si avvia automaticamente, selezione Avvio alla barra delle applicazioni di Windows®, poi Esegui e digita D:\Setup.exe (D: rappresenta il suo drive CD-ROM) e fai clic su OK.
3. Quando visualizzate la schermata di Benvenuto, fate cli su Avanti per continuare.
4. Dopo aver letto la liberatoria, selezionare l'opzione Acceto i termini della liberatoria e fare clic su Avanti per continuare. Nella schermata Impostazione Driver, se non l'avete fatto, inserte il cavo USB della docking station in una delle porte USB del computer e fate clic su Avanti.

5. Seleziona continua nelle 2 successive schermate e nella schermata Driver Setup, selezione Avanti per testare il loro controller.

6. Quando compare la schermata Saitek Controller, prova tutti i pulsanti del controlleri i comandi per verificarne il corretto funzionamento. Al termine, fai cli su OK.

7. Alla schermata Software Setup, selezione Non installare il software SST e selezione Avanti. Il software di programmazione cui esso estesse installato successivement, seguito le istruzioni (B) quello.
8. Alla schermata Registrazione, selezionare Spuntare但这a casella per effettuire la registrazione adesso e seguire le istruzioni a schermo, o scegliere di selezionare但这a opzione più tardi.
9. Fare clic su Finisci per completare l'installazione.

B) Driver e software di programmazione per utenti avanzati

1. Seguire i punti 1 - 7 della procedura di installatione in A), poi alla schermata Software Setup, selezionare Installa il software SST e fare clic su Avanti.
2. Alla schermata Software Setup, fai clic su Avanti e segui le istruzioni a schermo. A quello punto, ti sare chiesto di installare funazionalità come il Saitek Magic Mouse e Saitek Magic Keyboard (XP chiama casi i variet elementa della periferica Saitek).

Continua a cicloare su Avanti, Continua comunque e Finisci per accettare l'installazione fino a quando viene visualizzata la schermata Installazione del software di programmazione riuscita.

1. Alla schermata Registrazione, selezione Controlla但这a casella per registrarti ora e segui le istruzioni a video, oppure non selezionare但这a opzione e registra più avanti.
2. Al completamento dell'installazione, compare l'opzione Esegui Editor Profili, che visualizza l'ambiente di programmazione 3D. Se non intendi videere l'Editor Profili a questo punto, fai click su Finisci per completing l'installazione. La tua periferica Saitek adesso è pronta per l'uso con i loro giochi preferiti.

Informazioni importanti

Brevi commenti sugli aggiornamenti dei driver

Periodicamente sono disponibili aggiornamenti dei driver e del software di programmazione per lo stato prodotto.

E' possible verificare la disponibilità degli aggiornamenti più recenti visitando il site web Saitek e facendo clic su Download. Visualizza un menu a discesa. Seleziona Driver e Software.

Programmazione della periferica di gioco Saitek con il software di programmazione Saitek Smart Technology

Presentazione del software di programmazione Saitek Smart Technology

Saitek Smart Technology Programming Software (SST) è il software fornito da Saitek per

configurare la periferica di gioco Saitek per una migliorie funzialità. L'SST fornisce un potente gruppo di funzialità e consente la programmazione della periferica di gioco con la configurazione migliorie per la totale interazione. Nonostante un livello di sofisticatezza mai visto prima sul mercato e grazia alla presenza della Saitek Smart Technology all'interno, il software è semplice e intuitivo da uso.

Per una guida completa sulla programmazione della periferica Saitek, visitate il site web Saitek a www.saitek.com.

Funzionalità del software di programmazione Smart Technology

Rapida e facile configurazione in qualsiasi gioco
- Personalizzazione delle configurazioni della periferica per i nostri giochi preferiti
- Configurazione della periferica con un modello e un'interfaccia tridimensionale sullo schermo
- Opzione di configurazione multipla per ciascuna periferica - ideale se una periferica è utilizzata da diverse persone
- Mosse speciali di programmazione con funzionalità sofisticate per la determinazione dei tempi
- Configurazioni speciali di giococ disponibili come 'Profili' dal site web Saitek e sul CD Smart Technology
- Scaricamento della versione più recente del software Saitek Smart Technology dal situ web Saitek

Definizione di un profilo

Un Profilo è una configurazione personalizzata per un gioco migliorie - comprehende un gruppo di comandi preassegnati ai pulsanti o agli assi della periferica di gioco. Il Product Companion Disk fornito con但这a periferica e il site Web di Saitek - www.saitek.com contengono altri 200 profili predefiniti. (Visitare il site Web per avere profili nuovi o migliorati, che vengono aggiunti regolarmente).

Come programmo la mia periferica di gioco?

Quando conosci tutte le parti della tua periferica di gioco, puoi iniziare a create i loro profili personalizzati con il software di programmazione Saitek Smart Technology (SST). Questo software è dotato di capacità di programmazione virtually illimitate e ti consente di personalizzare la periferica seconde le tue esigenze di gioco precise. Il Profile Editor ti consente di programmare i pulsanti sul joystick per eseguire diverse azioni con i loro giochi - più è particolarmente utile se il tuo gioco non è dotato di schermata incorpora che ti permette di riconfigurare i pulsanti.

Istruzioni iniziali

1. Fate click con il pulsante destro sull'icona del vostro controller vicina all'orologio e poi fate click con il pulsante sinistro su Profile Editor.
2. In Editor Profili, scegliere il dato a cui si desidera assegnare un dato della tastiera, facendo clic con il pulsante sinistro sulla cella di controllo nell'elenco di controllo sulla destra dello schermo.
3. Mentre il cursore lampeggia, battete i comandi sulla tastiera e poi fate click sulla casella verde. L'editor vi chiede di attribuire un nome al commando; battete un nome appropriate (per es, Sparo arma) e premete il tasto Invio sulla tastiera.
4. Ripetete但这a procedura per tutti i bottoni che volete programmare e poi fate click sullicona blu con il disco (Save) nella parte superiore della finestra.
5. Assegnare un nome al profilo (consigliamo di chiamarlo con il nome del gioco per cui il profilo è inteso) e fare poi clic su Salva.
6. Per abilitare il profilo,fare ciglic sull'icona Profilo Adesso nella parte superiore dell'Editor Profili (ha l'aspetto di un cursore a croce nero-giallo) o fare ciglic con il pulsante destro sull'icona della periferica nella barra degli strumenti e selezionare il nome del profilo dall'elenco a compara delle opzioni.
7. Quando un profilo viene caricato, dietro l'icona della periferica nella barra degli strumenti c'è un quadrato verde che indica che il caricamento di profilo è attualmente in corso. Per scaricare un profilofare semplicamenteclic con il pulsante destro sullicona della periferica e fare clic su Cancella Profilo dall'élenco a compara delle opzioni.

Per ulteriori assistenza dettagliata sull'utilizzo del software di programmazione SST,fare clic sull'Help (Guida) sulla Profile Editor, quindi Manual (Manuale).

Avvio impossible? Non preoccupatevi, siamo qui per aiutarti!

Quasi tutti i prodotti che ci vengono resi come difettosi non sono affatto difettosi - semplicamente non sono stati installati correttamente.

Se avete delle dificoltà con questo prodotto, visitate prima di tutto il nostro site Web www.saitek.com. L'area dell'assistenza tecnica vi fornirà tutte le informazioni che vi occorrono per ottener il meglio dal:vostro prodotto e per risolverve qualsiasi problema da voi riscontrato.

Se non avete accesso a Internet o il site Web non è in grado di rispondere alla vostra domanda, rivolgetevi al vostro Team Assistenza Tecnica Saitek locale. Offriamo l'assistenza tecnica rapida, vasta e completinga tutti i nostri ententi. Prima di chiamarci accertatevi di averre tutte le informazioni pertinenti a portata di mano. Troverete nel foglio separato fornito con quello prodotto i dati relativi al vostro Centro di Assistenza Tecnica locale.

Condizioni della garanzia

1. Il periodo di garanzia è di 2 anni alla data d'acquisto con presentatione della prova d'acquisto.
   2Seguire le istruzioni per il funzionamento.
2. Il prodotto non deve essere stato danneggiato a causa di deturpazione, uso errato, abuso, negligenza, incidente, distribuzione o alterazione del numero di series, incorrette tensioni o correnti elettriche, riparazione, modifiche o manutenzione effettuate da qualiasi persona o parte ecctto dal nostro servizio di manutenzione o un centro di manutenzione autorizzato, utilizzo o INSTALLazione di parti di ricambio non Saitek nel prodotto o la migliorata di questo prodotto in qualiasi modo, o l'incorporazione di questo prodotto in qualiasi alto prodotto, o danni al prodotto provocato da incontrige, incendio, inondazione, fulmini o forza magiore, o qualiasi uso che contravviene alle istruzioni fornite da Saitek plc.
3. Gli obblighi di Saitek saranno limitati alla riparazione o sostituzione con la stessa unità o con un'unità simile, a scelta di Saitek. Per ottenere le riparazioni ai sensi della presente garanzia, presenterare il prodotto e la prova d'acquisto (ad es. la ricevuta o la fattura) al Centro Assistenza Tecnica Saitek (elencato nel foglio separato contento nella confazione di questo prodotto), con le spesse di trasporto prepagate. Qualsiasi condizione eventuallyne in conflitto con qualsiasi legge, regolamento e/o obbligo statae o federale non sare applicabile in quel territorio particolare e Saitek aderirà a quella leggi, regole e/o obblighi.
4. Quando il prodotto viene reso per la riparazione, imballarlo molto attentamente, preferibilmente utilizzato i materiali d'imballaggio originali. Includere inoltre una nota espicativa.
5. IMPORTANTE: per risparmiareosti e inconvenienti inutili,controllare attentamente di aver letto e seguito le istruzioni in quello manuale.
6. Questa garanzia sostituisce tutte le autres garanzie, gli obblighi o le responsabilità esplicite. LA DURATA DI QUALSIASI GARANZIA, OBLLIGO, O RESPONSABILITÀ IMPLICITI, COMPRESI MA NON LIMITATI ALLE GARANZIE IMPLICITE DI RESPONSABILITÀ E IDONEITA PER UNO SCOPO PARTICOLARE, SARÀ LIMITATA ALLA DURATA DELLA PRESENTE GARANZIA LIMITATA SCRITTIA.

Alcuni Stati non consentono limitazioni sulla durata di una garanzia implicita, perché le suddette limitazioni possono non essere pertinenti nel vosto caso. NON SAREMO MAI RESPONSABILI PER QUALSIASI DANNO SPECIALE O CONSEGUENTE PER VIOLAZIONE DI QUESTA O DI QUALSIASI ALTRA GARANZIA, ESPLICITA O IMPLICITA, DI QUALSIASI TIPO. Alcuni Stati non consentono l'escluzione o la limitazione di danni speciali, incidentali o seguenti, per cui la suddetta limitazione può non applicarsi nel vosto caso. La presente

garanzia vi conferisce diritti legali speciali, e potete averre andere altri diritti che variano da uno Stato all'alto.

Questo significato riportato sul prodotto o nelle istruzioni indica che, al termine della loro vita, le apparecchietti elettriche ed elettroniche devono essere smalitte separatamente dai rifiuti domestici. Nell'Unione Europea sono disponibili sistemi per la raccolta separata e il riciclaggio dei rifiuti.

Per richiedere ulteriori informazioni contattare le autorità locali o il rivenditore dove è stato effettuato l'acquisto del prodotto.
