PRO FLIGHT THROTTLE QUADRANT - Accessori per simulazione di volo SAITEK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Manetta del gas per simulazione di volo
Marca	Saitek
Modello	Pro Flight Throttle Quadrant
Alimentazione	USB (porta USB PC)
Compatibilità	Windows XP, XP64, Vista
Numero di leve	3 leve intercambiabili
Interruttori	3 interruttori a 2 posizioni
Funzioni principali	Pulsanti delle leve intercambiabili, leve ad azione accoppiata con tacca di azzeramento, configurazione multi-motore possibile
Montaggio	Fissaggio sotto o sopra il tavolo con piastra di montaggio inclusa
Contenuto della confezione	Throttle Quadrant, piastra di montaggio, viti, CD driver, pulsanti delle leve aggiuntivi
Software incluso	Software di programmazione Saitek Smart Technology (SST)
Requisiti di sistema	Porta USB libera, lettore CD-ROM per l'installazione dei driver
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Non serrare eccessivamente la vite di fissaggio; conforme alla norma NMB-003 del Canada
Garanzia	2 anni dalla data di acquisto
Supporto tecnico	Sito web Saitek (www.saitek.com)
Ambiente	Non smaltire con i rifiuti domestici; riciclaggio RAEE

Domande frequenti - PRO FLIGHT THROTTLE QUADRANT SAITEK

Come installare il Pro Flight Throttle Quadrant?

Per installare il Throttle Quadrant, avvitate la piastra di montaggio utilizzando le quattro viti fornite, quindi fissatela sotto o sopra il tavolo. Collegate il cavo USB a una porta libera del PC. Inserite il CD Saitek e seguite le istruzioni di installazione. Potete anche installare il software SST per maggiori funzionalità.

Come configurare le leve in Flight Simulator?

In Flight Simulator, andate al menu Assegnazioni (FS2004) o Controller (FSX). Selezionate Saitek Pro Flight Throttle Quadrant nel tipo di joystick. Scegliete la scheda Assi e assegnate ciascuna leva alla funzione desiderata (gas, flap, miscela, elica). Assicuratevi che nessuna leva sia assegnata agli assi di alettoni o profondità per evitare interferenze.

Cosa fare se le leve interferiscono con un altro controller?

Per impostazione predefinita, Flight Simulator può assegnare automaticamente gli assi del Throttle Quadrant agli alettoni e alla profondità. Per evitare interferenze, andate nelle impostazioni di controllo del gioco e verificate che solo gli assi desiderati (gas, flap, ecc.) siano assegnati al Quadrant. Disassegnate gli assi non necessari cliccando sul pulsante Conferma dopo aver selezionato un comando.

Come programmare profili con il software SST?

Il software Saitek Smart Technology (SST) permette di creare profili personalizzati. Avviate l'editor di profili (clic destro sull'icona del controller nella barra delle applicazioni, poi 'Profile Editor'). Selezionate un comando, digitate l'azione desiderata, quindi cliccate sulla casella verde. Salvate il profilo e attivatelo tramite l'icona 'Attiva profilo ora' (mirino nero e giallo).

Come cambiare i pulsanti delle leve?

I pulsanti delle leve sono intercambiabili. Sono forniti con punte aggiuntive. Per cambiarli, rimuovete delicatamente la punta attuale e agganciate la nuova punta sull'asse della leva. Potete così configurare qualsiasi combinazione di manette del gas, flap, ricchezza della miscela e comando dell'elica.

Come montare il quadrante sotto un tavolo?

Fissate la piastra di montaggio sul lato desiderato del Quadrant utilizzando le quattro viti. Posizionate la piastra sotto il tavolo e serrate la vite di fissaggio fino a quando il meccanismo è ben fissato. Fate attenzione a non serrare eccessivamente per non danneggiare il fissaggio. Assicuratevi che gli interruttori siano in basso quando guardate il quadrante.

Dove trovare i driver aggiornati?

Visitate il sito web di Saitek: www.saitek.com. Cliccate sulla scheda Download, quindi selezionate 'Driver + Software'. Potete scaricare le ultime versioni dei driver e del software di programmazione SST.

Posso utilizzare più quadranti insieme?

Sì, potete acquistare quadranti aggiuntivi e montarli insieme per creare una configurazione multi-motore più complessa. Collegate ogni quadrante tramite USB al PC o a un hub USB. Il software SST permette di configurare ogni quadrante indipendentemente.

Come disattivare un profilo caricato?

Se un profilo è attivo, l'icona del controller nella barra delle applicazioni mostra un quadrato verde. Per disattivarlo, fate clic destro sull'icona, quindi cliccate su Disattiva profilo nel menu a discesa. Potete anche cliccare sull'icona 'Attiva profilo ora' nell'editor per alternare.

Cosa fare in caso di problemi di installazione?

Consultate prima il sito www.saitek.com nella sezione Supporto Tecnico. Se non avete accesso a Internet, contattate il team locale del Supporto Tecnico Saitek (le coordinate sono indicate nella confezione). Prima di chiamare, assicuratevi di avere la prova d'acquisto e di aver seguito le istruzioni del manuale.

MANUALE UTENTE PRO FLIGHT THROTTLE QUADRANT SAITEK

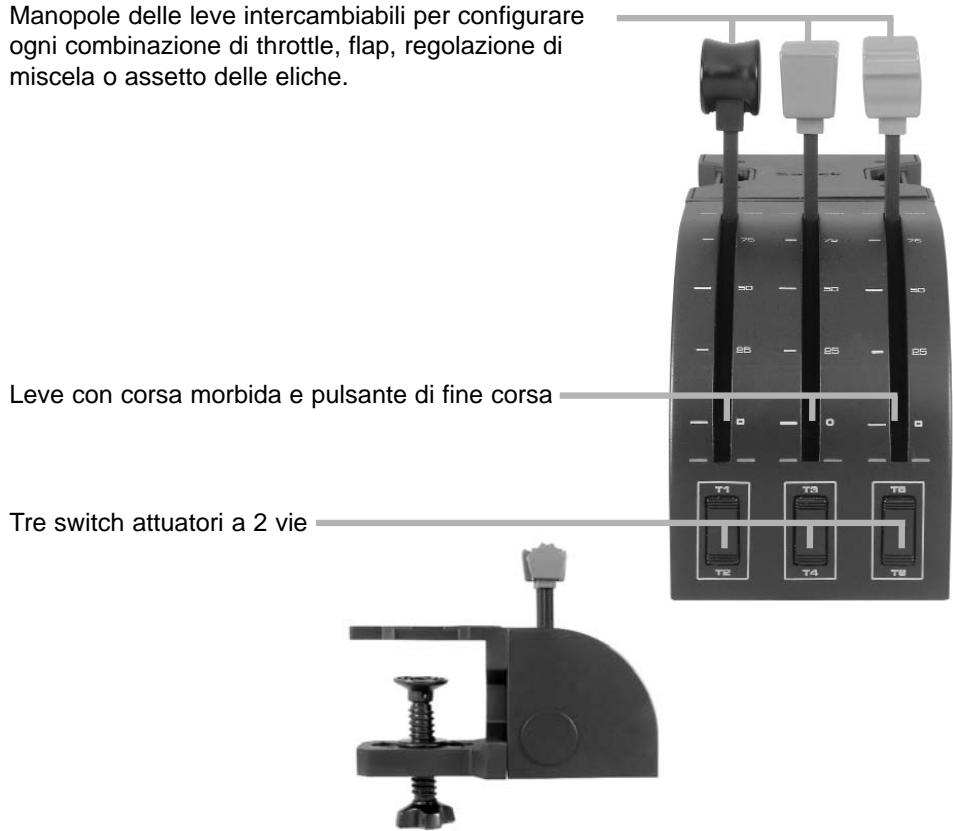

Congratulazioni per avere acquistato il gruppo leve throttle quadrant Pro Flight Saitek. Il throttle quadrant Pro Flight è dotato di realistici controlli configurabili con tutti i principali simulatori di volo per renderere più realistiche le vostre espelerenze di volo.

Manopole delle leve intercambiabili per configurare agli combinazione di throttle, flap, regolazione di miscela o assetto delle eliche.

30

Installazione del throttle quadrant

Per prima casa, avvitate la placca di montaggio al throttle quadrant usingo le quattro viti fornite. Potete avvitare la placca a due diversi lati del gruppo, in funzione di come volete montare il quadrant - di fronte e molto il piano del ravolo o sulla parte superiore. In qualunque modo decidiate di montare il gruppo, assicuratevi che, guardando l'unità, gli switch attuatori siano nella parte inferiore. Ora stringete il meccanismo di anticoraggio a vite del throttle quadrant fino a quando è solidamente fissato al vostro ravolo (fate attenzione a non stringere troppo la vite per evitare di danneggiare il morsetto).

Inserite il cavo USB del throttle quadrant in una porta USB libera del vostro PC (o dell'hub USB della cloche Saitek Pro Flight Yoke).

Il vostro throttle quadrant è fornito con manopole addizzionali per le leve, per configurare agli combinazione di throttle, flap, controllo miscela o assetto delle eliche. Poteteanche acquistare gruppi addizzionali e collegarli per realizzare le più complesse configurazioni degli aeroplani plurimotore.

Installazione per gli utenti di Windows® XP, XP64 e Vista

A) Driver soltanto per gli utenti tipici

1. Con il computer acceso, chiudere qualsiasi programma in esecuazione e inserite il CD Saitek Smart Technology nel drive del CD-ROM.
2. Nel momento in cui appara la schermata Introduzione, faiciesu Installa software per continuare. Se il CD non si avvia automaticamente, selezione Avvio alla barra delle applicazioni di Windows®, poi Esegui e digita D:\Setup.exe (D: rappresenta il suo drive CD-ROM) e faiciesu su OK.
3. Quando visualizzate la schermata di Benvenuto, fate cli su Avanti per continuare.
4. Dop o aver letto la liberatoria, selezionare l'opzione Accetto i termini della liberatoria e fare cli su Avanti per continuare.

Nella schermata Impostazione Driver, se non l'avete più fatto, inserte il cavo USB della docking station in una delle porte USB del computer e fateciesu Avanti.

1. Seleziona continua nelle 2 successive schermate e nella schermata Driver Setup, selezione Avanti per testare il loro controller.
2. Quando compare la schermata Saitek Controller, prova tutti i pulsanti del controller e i comandi per verificarne il corretto funzionamento. Al termine, fai cli c su OK.
3. Alla schermata Software Setup, selezione Non installare il software SST e selezione Avanti. Il software di programmazione può essere installato successivamente, seguito le istruzioni (B) fatto.
4. Alla schermata Registrazione, selezionare Spuntare questa casella per effettuire la registrazione adesso e seguire le istruzioni a schermo, o scegliere di selezionare但这a opzione più tardi.
5. Fare cigc su Finisci per completare l'installazione.

B) Driver e software di programmazione per utenti avanzati

1. Seguire i punti 1 - 7 della procedura di installatione in A), poi alla schermata Software Setup, selezionare Installa il software SST e fare cli c su Avanti.
2. Alla schermata Software Setup, fai sicu su Avanti e segui le istruzioni a schermo. A quello punto, ti sare è chiesto di installare funzionalità come il Saitek Magic Mouse e Saitek Magic Keyboard (XP chiamacisioni variet elementi della periferica Saitek). Continua a cliccare su Avanti, Continua comunque e Finisci per accettare l'installazione fino a quando viene visualizzata la schermata Installazione del software di programmazione riuscita.
3. Alla schermata Registrazione, selezione Controlla但这a casella per registrarti ora e segui le istruzioni a video, oppure non selezionare questa opzione e registra più avanti.
4. Al completamento dell'installazione, compare l'opzione Esegui Editor Profili, che visualizza l'ambiente di programmazione 3D. Se non intendi videere l'Editor Profili a quello punto, fai clic su Finisci per completing l'installazione. La tua periferica Saitek adesso è pronta per l'uso con i loro giochi preferiti.

Informazioni importanti

Brevi commenti sugli aggiornamenti dei driver

Periodicamente sono disponibili aggiornamenti dei driver e del software di programmazione per questo prodotto.

E' possiblo verificare la disponibilità degli aggiornamenti più recenti visitando il sito web Saitek e facendo clic su Download. Visualizza un menu a discesa. Seleziona Driver e Software.

Come assegnare i controli del Quadrante alle funzioni di Flight Simulator

Poiché nel Flight Simulator normalmente userete il Pro Flight Quadrant insieme a un altro controller, dovrete assicurarvi di impostare correttamente le leve nel gioco. Di default, Flight Simulator assegna loro il controllo di alettoni, elevator e throttle, che potrebbe interferire con comandi più controllati da un altro controller, causando problemi.

Per ri-assegnare le leve correttamente, dovete usare lo schermo Assegnazioni (Flight Simulator 2004) o Controlli (Flight Simulator X) nel gioco, a cui si accede dal menu Impostazioni nel gioco.

Quando accedete alle schermate Assegnazioni/Controlli nel Flight Simulator, assicuratevi che il Throttle Quadrant Saitek Pro Flight sia selezionato nell'opzione Joystick Type.

Ora selezionate Assi del Joystick (Flight Simulator 2004) o Controllo Assi (Flight Simulator X) in cima alla finestra.

Dopo averlo fatto, è sufficiente trovare il dato che voete assegnare al vostro controller nella lista dei comandi, fare click su di"This o poifare click sul bottone Change Assignment. Apparirà una finestra che chiede di muovere la parte del vostro controller che voete assegnare a quel dato -muovete l'asse che voete assegnare a quel dato e poi fate click su OK.

Consiglio: vi dovete assicurare che nessuna delle leve sera assegnata ai comandi degliassi degli alettoni o degli elevatori, altrimenti interferiranno con gli altri controller cheutilizzate insieme al Throttle Quadrant Saitek Pro Flight.

Se volete ri-assegnare i toggle switch sul quadrant a altre funzioni, dovete usare la linguetta Bottoni/Tasti in cima alla finestra Asseg Nazioni/Controlli.

Programmazione della periferica di gioco Saitek con il software di programmazione Saitek Smart Technology

Presentazione del software di programmazione Saitek Smart Technology

Saitek Smart Technology Programming Software (SST) è il software fornito da Saitek per configurare la periferica di gioco Saitek per una migliorhe funzionalità. L'SST fornisce un potente gruppo di funzionalità e consente la programmazione della periferica di gioco con la configurazione migliorhe per la totale interazione. Nonostante un livello di sofisticatezza mai visto prima sul mercato e grazie alla presenza della Saitek Smart Technology all'interno, il software è simplice e intuitivo da usare.

Per una guida completa sulla programmazione della periferica Saitek, visitate il site web Saitek a www.saitek.com.

Funzionalità del software di programmazione Smart Technology

• Rapida e facile configurazione in qualsiasi gioco
• Personalizzazione delle configurazioni della periferica per i vostri giochi preferiti
• Configurazione della periferica con un modello e un'interfaccia tridimensionale sullo schermo
• Opzione di configurazione multipla per ciascuna periferica - ideale se una periferica è utilizzata da diverse persone
• Mosse speciali di programmazione con funzionalità sofisticate per la determinazione dei tempi
• Configurazioni speciali di gioco disponibili come 'Profili' dal除去 web Saitek e sul CD Smart Technology
• Scaricamento della versione più recente del software Saitek Smart Technology dal situ web Saitek

Definizione di un profilo

Un Profilo è una configurazione personalizzata per un gioco migliorare - comprehende un gruppo di comandi preassegnati ai pulsanti oagli assi della periferica di gioco. Il Product Companion Disk fornito con但这a periferica e il site Web di Saitek - www.saitek.com contengono altre 200 profili predefiniti. (Visitare il site Web per avere profili nuovi o migliorati, che vengono aggiunti regolarmente).

Come programmo la mia periferica di gioco?

Quando conosci tutte le parti della tua periferica di gioco, puoi iniziare a create i loro profili personalizzati con il software di programmazione Saitek Smart Technology (SST). Questo software è dotato di capacité di programmazione virtuallymente illimitate e ti consente di personalizzare la periferica secondo le tue esigenze di gioco precise.

Il Profile Editor ti consente di programmare i pulsanti sul joystick per eseguire diverse azioni con i loro giochi -cisione particolaremente utile se il loro gioco non è dotato di schermata incorpORA che ti permette di riconfigurare i pulsanti.

Istruzioni iniziali

1. Fate click con il pulsante destro sull'icona del vostro controller vicina all'orologio e poi fate click con il pulsante sinistro su Profile Editor.
2. In Editor Profili, scegliere il commando a cui si desidera assesignare un commando della tastiera, facendo clic con il pulsante sinistro sulla cella di controllo nell'elenco di controllo sulla destra dello schermo.
3. Mention il cursore lampeggia, battete i comandi sulla tastiera e poi fate click sulla casella verde. L'editor vi chiede di attribuire un nome al commando; battete un nome appropriate (per es, Sparo arma) e premete il tasto Invio sulla tastiera.
4. Ripetete esta procedura per tutti i bottoni che volete programmare e poi Fate click sull'icona blu con il disco (Save) nella parte superiore della finestra.

5. Assegnare un nome al profilo (consigliamo di chiamarlo con il nome del gioco per cui il profilo è inteso) e fare poi clic su Salva.

6. Per abilitare il profilo, fare ciglio sull'icona Profilo Adesso nella parte superiore dell'Editor Profili (ha l'aspetto di un cursore a croce nero-giallo) o fare ciglio con il pulsante destro sull'icona della periferica nella barra degli strumenti e selezionare il nome del profilo dall'élenco a comparsa delle opzioni.

7. Quando un profilo viene caricato, dietro l'icona della periferica nella barra degli strumenti c'é un quadrato verde che indica che il caricamento di profilo è attualmente in corso. Per scaricare un profilo fare semplicamente clin con il pulsante destro sull'icona della periferica e fare clin su Cancella Profilo dall'elenco a comparsa delle opzioni.

Per ulteriori assistenza dettagliata sull'utilizzo del software di programmazione SST, fare cli cull'Help (Guida) sulla Profile Editor, quindi Manual (Manuale).

Avvio impossibile? Non preoccupatevi, siamo qui per aiutarti!

Quasi tutti i prodotti che ci vengono resi come difettosi non sono affatto difettosi - semplicamente non sono stati installati correttamente.

Se avete delle dificoltà con questo prodotto, visitate prima di tutto il nostro site Web www.saitek.com. L'area dell'assistenza tecnica vi fornirà tutte le informazioni che vi occorrono per ottenere il meglio dal mystro prodotto e per risolverve qualsiasi problema da voi riscontrato.

Se non avete accesso a Internet o il site Web non è in grado di rispondere alla vostra domanda, rivolgetevi al vostro Team Assistenza Tecnica Saitek locale. Offriamo l'assistenza tecnica rapida, vasta e completinga tutti i nostri utenti. Prima di chiamarci accertatevi di averere tutte le informazioni pertinenti a portata di mano.

Troverete nel foglio separato fornito con quello prodotto i dati relativi al vostro Centro di Assistenza Tecnica locale.

Condizioni della garanzia

1. Il periodo di garanzia è di 2 anni alla data d'acquisto con presentazione della prova d'acquisto.
   2.Seguire le istruzioni per il funzionamento.

2. Il prodotto non deve essere stato danneggiato a causa di deturpazione, uso errato, abuso, negligenza, incidente, restruzione o alterazione del numero di serie, incorrette tensioni o correnti elettriche, riparazione, modifiche o manutenzione effettuate da qualiasi persona o parte eccetto dal nostro servizio di manutenzione o un centro di manutenzione autorizzato, utilizzo o INSTALLazione di parti di ricambio non Saitek nel prodotto o la modifica di quello prodotto in qualiasi modo, o l'incorporazione di quello prodotto in qualiasi altro prodotto, o danni al prodotto provocato da incidente, incendio, inondazione, fulmini o forza magiore, o qualiasi uso che contravviene alle istruzioni fornite da Saitek plc.

3. Gli obblighi di Saitek saranno limitati alla riparazione o sostituzione con la stessa unità o con un'unità simile, a scelta di Saitek. Per ottenere le riparazioni ai sensi della presente garanzia, presentare il prodotto e la prova d'acquisto (ad es. la ricevuta o la fattura) al Centro Assistenza Tecnica Saitek (elencato nel foglio separato contento nella confezione di quello prodotto), con le spese di trasporto prepagate. Qualsiasi condizione eventualmente in conflitto con qualsi legge, regolamento e/o obbligo statale o federale non sare applicabile in quel territorio particolare e Saitek aderirà a quella leggi, regole e/o obblighi.
4. Quando il prodotto viene reso per la riparazione, imballarlo molto attendamente, preferibilmente utilizzato i materiali d'imballaggio originali. Includere inoltre unanota esplicativa.
5. IMPORTANTE: per risparmiareosti e invenienti inutili, controllare attentamente di aver letto e seguito le istruzioni in quello manuale.
6. Questa garanzia sostituisce tutte le autres garanzie, gli obblighi o le responsabilità esplicite. LA DURATA DI QUALSIASI GARANZIA, OBBLIGO, O RESPONSABILITA IMPLICITI, COMPRESI MA NON LIMITATI ALLE GARANZIE IMPLICITE DI RESPONSABILITA E IDONEITA PER UNO SCOPO PARTICOLARE, SARÀ LIMITATA ALLA DURATA DELLA PRESENTE GARANZIA LIMITATA SCRITTAA. Alcuni Stati non consentono limitazioni sulla durata di una garanzia implicita, perché le suddette limitazioni possono non essere pertinenti nel vosto caso. NON SAREMO MAI RESPONSABILI PER QUALSIASI DANNO SPECIALE O CONSEGUENTE PER VIOLAZIONE DI QUESTA O DI QUALSIASI ALTRA

GARANZIA, ESPLICITA O IMPLICITA, DI QUALSIASI TIPO. Alcuni Stati non consentono l'esclusione o la limitazione di danni speciali, incidentali o seguenti, per cui la suddetta limitazione può non applicarsi nel vosto caso. La presente garanzia vi conferisce diritti legali speciali, e potete essere andere altri diritti che variano da uno Stato all'alto.

Questo symbolo riportato sul prodotto o nelle istruzioni indica che, al termine della loro vita, le apparecchiature elettriche ed elettroniche devono essere smaltite separamente dai rifiuti domestici. Nell'Unione Europea sono disponibili sistemi per la raccolta separata e il riciclaggio dei rifiuti.

Per richiedere ulteriori informazioni contattare le autorità locali o il rivenditore dove è stato effettuato l'acquisto del prodotto.
