MANUALE UTENTE DWL-AG530 D-LINK
La instalación ha finalizzato
Il prodotto funziona con i sistemi operativi: Windows XP, Windows 2000, Windows Me, Windows 98SE
DWL-AG530
Air Premier™ Dualband Wireless PCI Adapter
Prima di cominciare
Requisiti minimi:
Desktop con slot PCI 2.2, 32-bit, 5 volt disponible
- Processore a 500 MHz e 128MB di memoria, o superiore
- Access Point 802.11a, 802.11b o 802.11g (modality Infrastructure) o secondo adattatore wireless 802.11a, 802.11b o 802.11g (modality Ad-Hoc; connessioni di rete Peer-to-Peer)
Contenuo del pacchetto
L'adattatore DWL-AG530 viene fornito con i seguenti componenti:
DWL-AG530 Adattaore PCI Wireless Dualband
CD-ROM (con driver, manuale e garanzia)
Se uno dei componenti dovesse risultare mancante, contattare il rivenditore.
1 Inserire il CD D-Link nel Desktop
Accendere il computer e insere il CD D-Link Air Premier DWL-AG530 nella relativa unità.
La seguente procedura si riferisce a un ambiente Windows XP. Le fasi descripte sono simili per altri sistemi operativi Windows.
NON installare
I'adattatore
wireless PCI DWL-AG530
nel computer prima di
avere installato il
software contentsnel
CD D-Link.

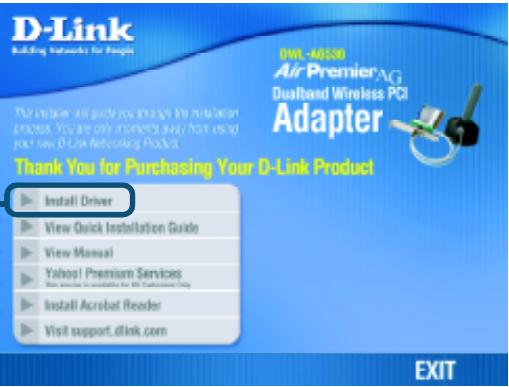

Ilsystemavisualizzaa la finestra Install.
Cliccare su Install

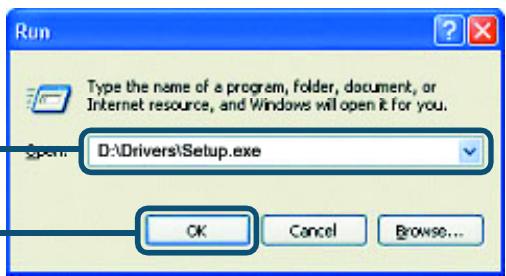

Se la funzione Autorun non avvia automaticamente il CD, selezionare Start > Esegui e digitare "D:\Drivers\Setup.exe." Se il CD viene avviato automaticamente passare alla schermata successiva.
Digitare "D: \Drivers\Setup.exe."
D identifica I'unita CD-ROM e cui variare da systema aistema.
Cliccare OK

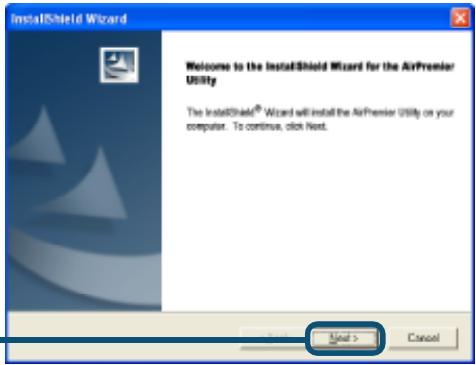

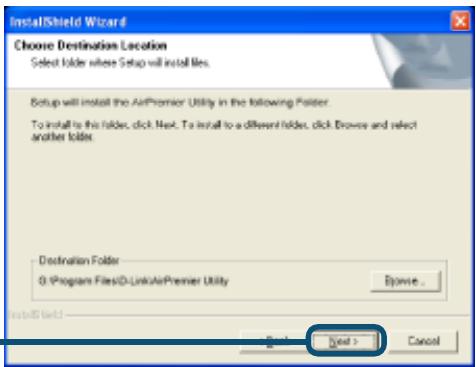

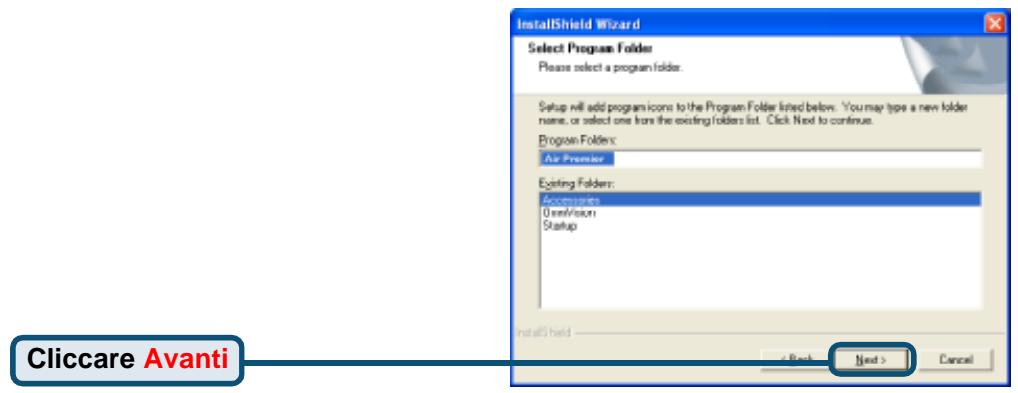

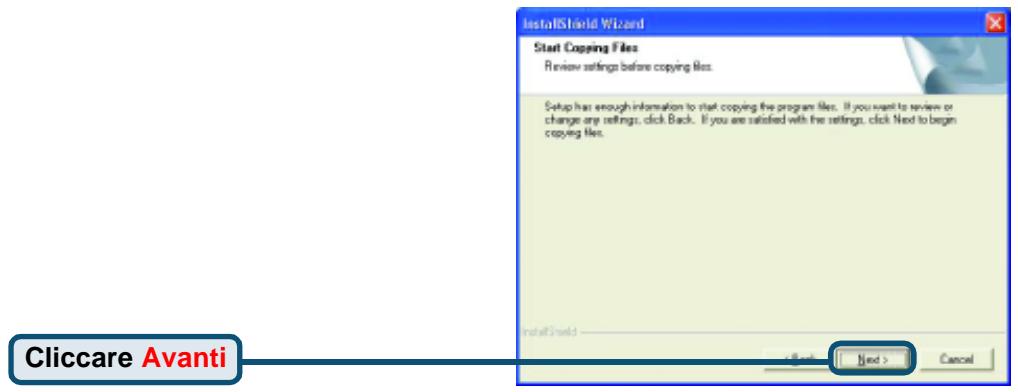

Cliccare Avanti
Spagnere il computer
Installazione dell'adattatore wireless PCI DWL-AG530 nel computer
A. Prima di cominciare, verificare che il computer sia spento e il cavo di alimentazione scollegato. Rimuovere il pannello posteriori del computer.

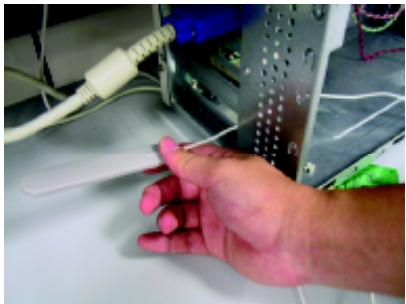

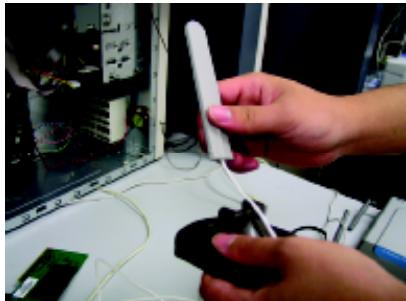

B. Inserire delicatamente l'antenna del disposito DWL-AG530 atraverso l'apertura adiacente allo slot PCI che si intende utilizzato.

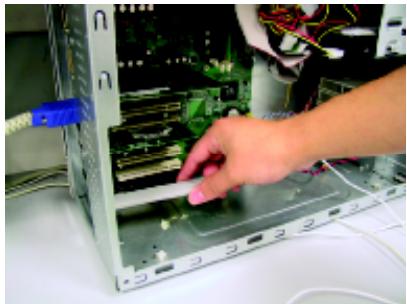

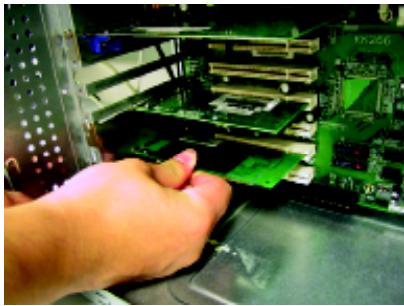

C. Inserire cautamente l'adattatore DWL-AG530 e fissarlo saldamente nelloslot PCI (generalmente bianco o colorcrema).
D. Fissare il pannello posteriore del dispositivo DWL-AG530 con le viti.
E. Riposizionare il coperchio del computer.
Per evitare danni da elettricità elettrostatica, create un corretto collegamento a terra, prima di toccare un componente metallico del computer durante l'installazione dell'adattatore DWL-AG530.

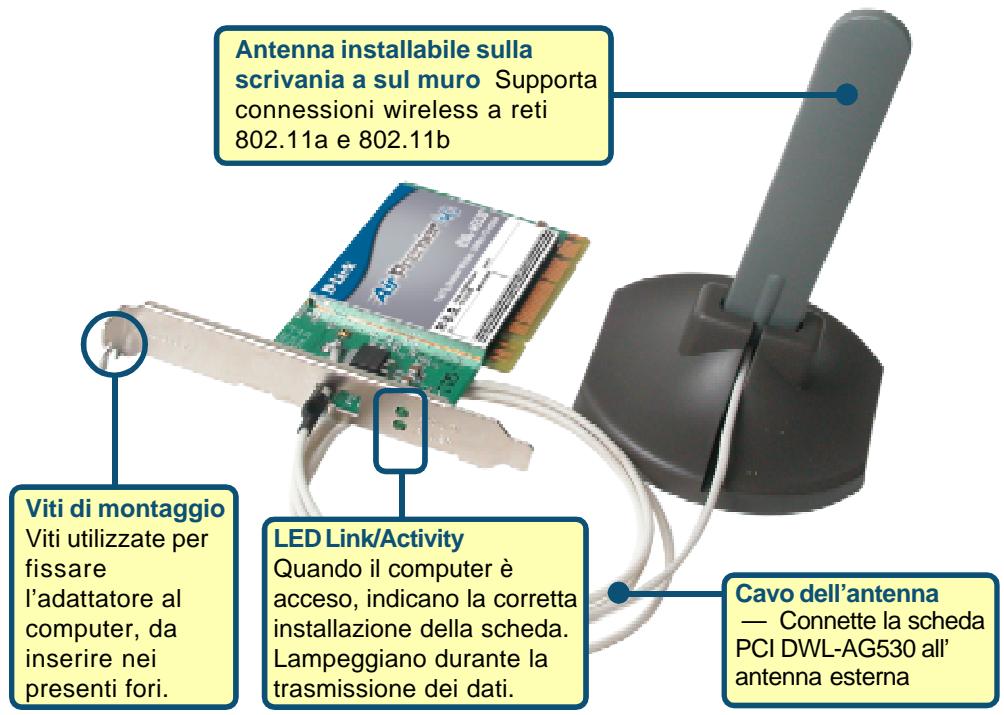

Installazione dell'adattatore wireless PCI DWL-AG530 nel computer (continua)

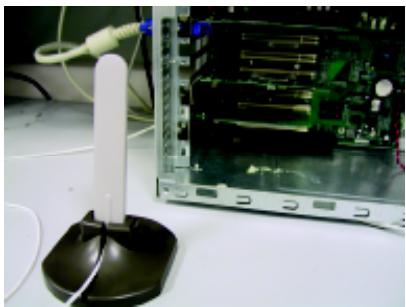

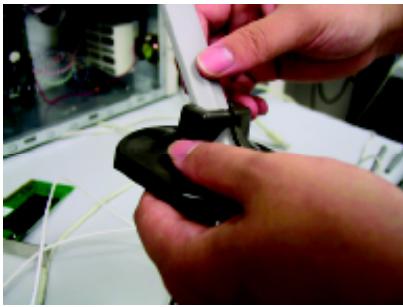

F. Montare l'antenna sul relative supporto.
G. Fine.
Al riavvio del computer, appeare la finestra Installazione guidata nuovo hardware (Windows XP):
Selezionare Installa il software automaticamente (consigliato)
Cliccare Avanti
Found New Hardware Wizard
Welcome to the Found New Hardware Wizard
Dopo il riavvio del computer, potrebbe apparire la finestra Hardware Installation.
Cliccare su Continua per terminare l'installazione

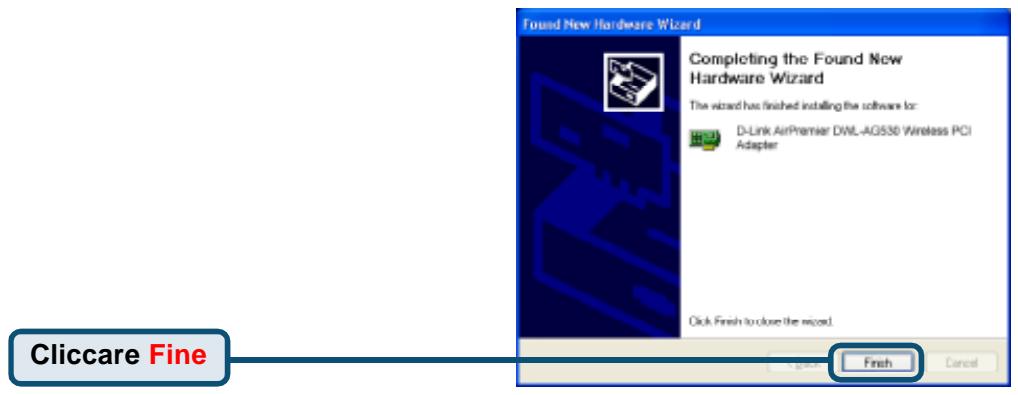

Cliccare su Fine per terminare l'installazione
Cihh Fwih h to shae the wicd
F
Cancel
Per Windows 2000
Dopo il riavvio del
computer, potrebbe apparire la finestra Digital Signature Not Found.
Digital Signature Not Forward
Cliccare su Si per terminare l'installazione.
I driver D-Link per il presente dispositivo sono in fase di test per la certificazione Windows Logo. La certificazione Microsoft è imminente.
4
L'installazione è completa
Continuando la procedura in ambiente Windows 2000, Me o 98SE, la Configuratio Utility del disposito D-Link Air Premier DWLAG530iene caricata automaticamente e la relativa icona viene visualizzata nell'angolo in basso a destra dello schermo (barra delle applicazioni). Se I'icona è VERDE, I'adattatore DWL-AG530 è correttamente installato, connesso alla rete wireless e primo per comunicare.
Se l'icona non viene visualizzata,fare doppio cli c sullicona posta sul desktop.
AirPremier
PerutilizzarelaConfiguration utility,fare doppio clic sulla relativa icona.
Appendice

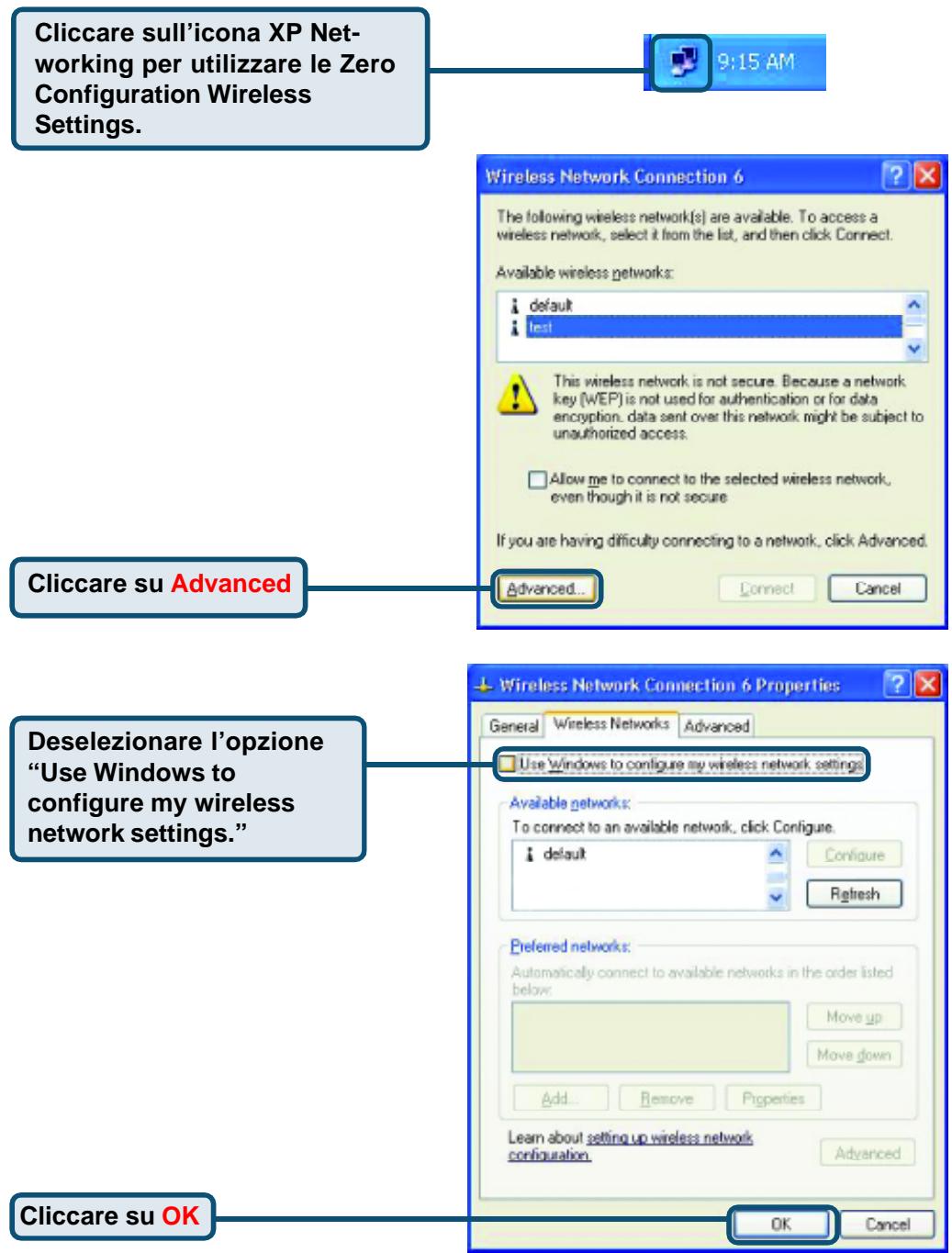

Perutilizzare la Configuration utility AirXpert in ambiente Windows XP,la procedura è la seguente.
Appendice (continua...)

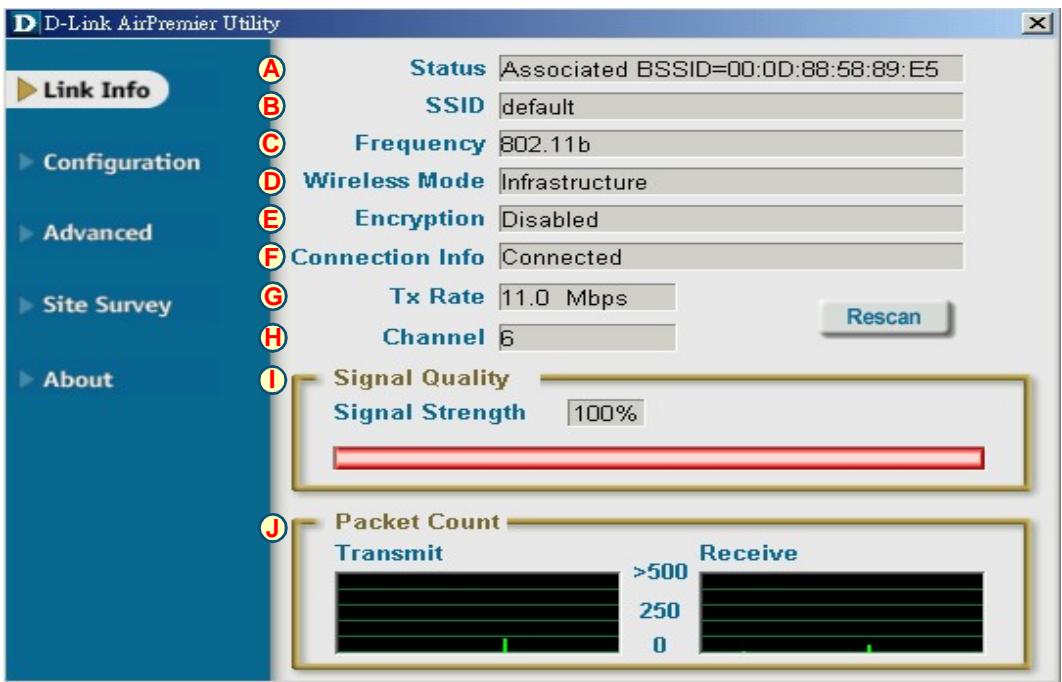

Utilizzo della Configuration Utility
A. Status: Visualizza
l'indirizzo MAC
dell'Access Point
associato all'adattatore DWL-AG530.
B. SSID: Il Service Set Identifier rappresenta il nome della rete wireless. Il valore di default del parametro SSID è default.
C. Frequency: Visualizza la frequenza utilizzata dall'adattatore. Microsoft è imminente.
D. Wireless Mode: L'impostazione wireless corrisponde a Infrastructure. La modalità Ad-Hoc è utilizzata per connessioni di rete peer-to-peer.
E. Encryption: Visualizza lo stato corrente della cifratura utilizzata per la connessione.
F. Connection Info: mystra le informazioni di connessiono o autenticazione.
G. TxRate: L'impostazione di default corrisponde ad Auto; il che significa che il parametro TxRate viene impostato automaticamente dall'adattatore DWL-AG530 in base alla distance dall'Access Point.
H. Channel: Visualizza le informazioni relative al canale. Il valore di defaulte 6. L'adattatore DWLAG530 modifica automaticamente il canale in base all'Access Point.
J. Packet Count: Rappresenta graficamente i dati statistici sulla ricezione e la trasmissione dei dati. certificazione Microsoft è imminente.
I. Signal Strength: Visualizza la qualità della connessione wireless tra l'adattatore DWL-AG530 e l'Access Point. Il valore Signal Strength rappresenta la potenza del segnale wireless tra Access Point e adattatore DWL-AG530. La percentuale è rappresentataanche graficamente.

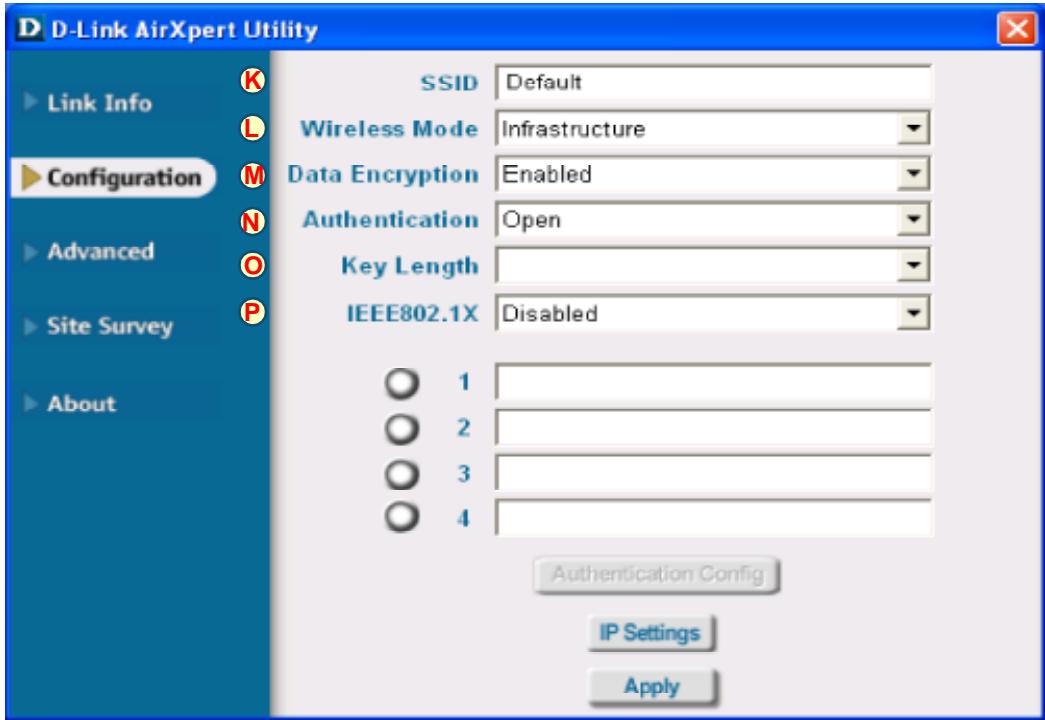

K. SSID: Il Service Set Identi- fier rappresenta il nome della rete wireless. Il valore di default del parametro SSID è default. In quello punto è possibile modificare il valore del parametro SSID in base alle caratteristiche della rete wireless esistente.
L. Wireless Mode: L'impostazione wireless corrisponde a Infrastructure. La modalità Ad-Hoc è utilizzata per connessioni di rete peer-to-peer.
M. Data Encryption: L'impostazione di default è Disabled. Abilitando la cifratura, l'adattatore supporta i protocolli WEP e AES.
N. Authentication: É possible specificare la modalità di autenticazione. Il valore di default corrisponde ad Open Authentication.
O. Key Length: Quando la cifratura è abilitata, è possibile specificare il livello e il formato delle chiavi. Selezionare l'indice appropriato da 1 a 4 e insere i caratteri ACSII o esadecimali nei relativi campi.
P. IEEE 802.1x: Quando la cifratura è abilitata, si potrè specificare come opzione il livello ed il formato della chiave della cifratura usata. Selezionale l' appropriato indice della Chiave : 1-4 e poi insertire caratteri ASCII o esadecimali nel Campo appropriato.
Supporto tecnico
Le ultimate versioni del software e la documentazione aggiornata sono disponibili al址 D-Link.
D-Link fornisce un supporto tecnico Gratis to ai clienti residenti in Italia per tutto il periodo di validità della garanzia del prodotto.
I clienti italiani possono contattare il supporto technique D-Link Telefonicamente o attraverso il Web
Supporto technician D-Link Telefonico: 02-39607 160
Dal Lunedi al Venerdi dalle 9:00 alle 19.00
Supporto tecnico D-Link via Internet: http://www.dlink.it/supporto/main/view.html email: tech@dlink.it
