MANUALE UTENTE DX-7555 ONKYO

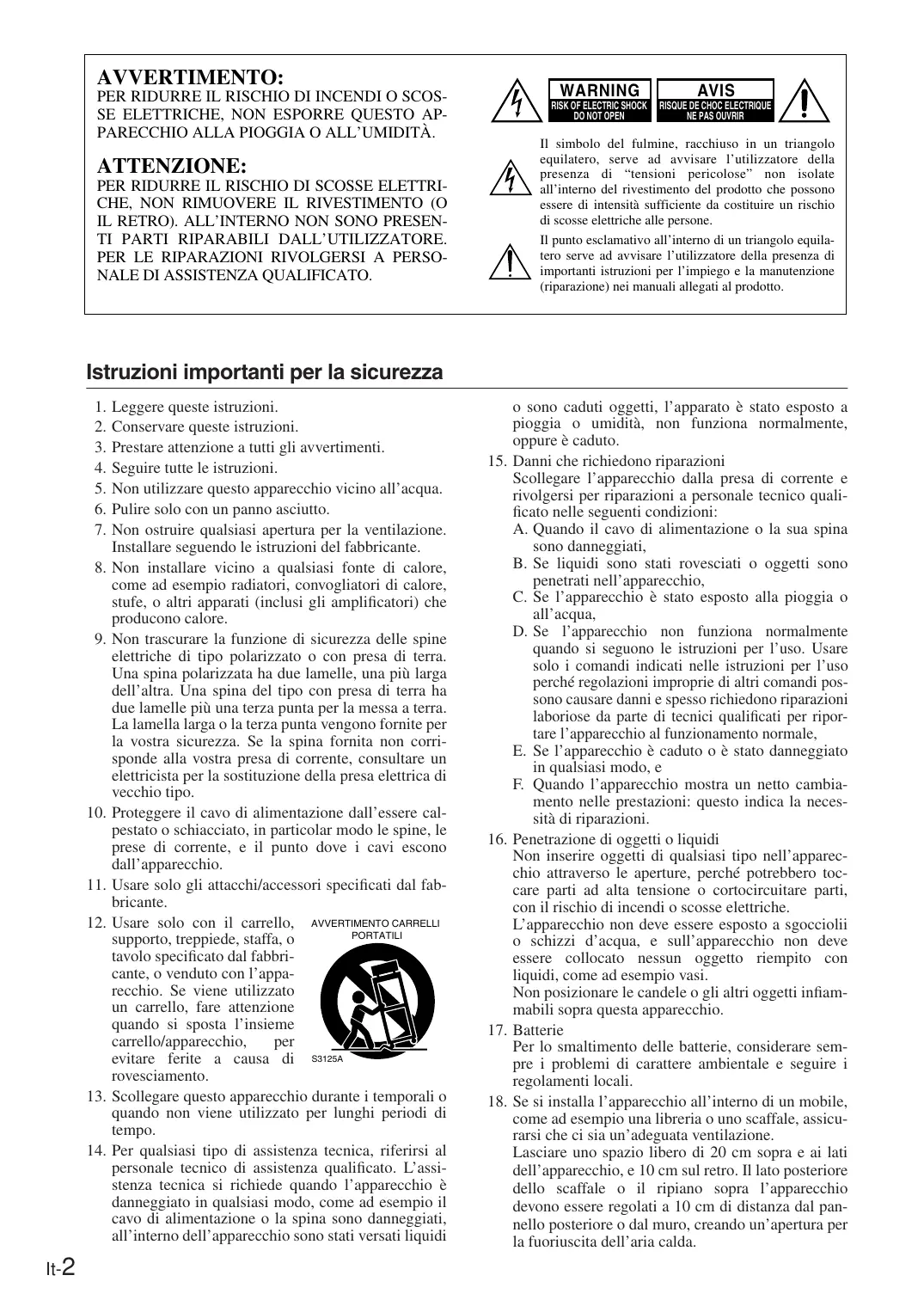

Il simbolo del fulmine, racchiuso in un triangolo equilatero, serve ad avvisare l’utilizzatore della presenza di “tensioni pericolose” non isolate all’interno del rivestimento del prodotto che possono essere di intensità sufficiente da costituire un rischio di scosse elettriche alle persone. ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL RIVESTIMENTO (O IL RETRO). ALL’INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL’UTILIZZATORE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO. Il punto esclamativo all’interno di un triangolo equilatero serve ad avvisare l’utilizzatore della presenza di importanti istruzioni per l’impiego e la manutenzione (riparazione) nei manuali allegati al prodotto. Istruzioni importanti per la sicurezza

It-2 Leggere queste istruzioni. Conservare queste istruzioni. Prestare attenzione a tutti gli avvertimenti. Seguire tutte le istruzioni. Non utilizzare questo apparecchio vicino all’acqua. Pulire solo con un panno asciutto. Non ostruire qualsiasi apertura per la ventilazione. Installare seguendo le istruzioni del fabbricante. Non installare vicino a qualsiasi fonte di calore, come ad esempio radiatori, convogliatori di calore, stufe, o altri apparati (inclusi gli amplificatori) che producono calore. Non trascurare la funzione di sicurezza delle spine elettriche di tipo polarizzato o con presa di terra. Una spina polarizzata ha due lamelle, una più larga dell’altra. Una spina del tipo con presa di terra ha due lamelle più una terza punta per la messa a terra. La lamella larga o la terza punta vengono fornite per la vostra sicurezza. Se la spina fornita non corrisponde alla vostra presa di corrente, consultare un elettricista per la sostituzione della presa elettrica di vecchio tipo. Proteggere il cavo di alimentazione dall’essere calpestato o schiacciato, in particolar modo le spine, le prese di corrente, e il punto dove i cavi escono dall’apparecchio. Usare solo gli attacchi/accessori specificati dal fabbricante. Usare solo con il carrello, AVVERTIMENTO CARRELLI PORTATILI supporto, treppiede, staffa, o tavolo specificato dal fabbricante, o venduto con l’apparecchio. Se viene utilizzato un carrello, fare attenzione quando si sposta l’insieme carrello/apparecchio, per evitare ferite a causa di S3125A rovesciamento. Scollegare questo apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo. Per qualsiasi tipo di assistenza tecnica, riferirsi al personale tecnico di assistenza qualificato. L’assistenza tecnica si richiede quando l’apparecchio è danneggiato in qualsiasi modo, come ad esempio il cavo di alimentazione o la spina sono danneggiati, all’interno dell’apparecchio sono stati versati liquidi

o sono caduti oggetti, l’apparato è stato esposto a pioggia o umidità, non funziona normalmente, oppure è caduto. Danni che richiedono riparazioni Scollegare l’apparecchio dalla presa di corrente e rivolgersi per riparazioni a personale tecnico qualificato nelle seguenti condizioni: A. Quando il cavo di alimentazione o la sua spina sono danneggiati, B. Se liquidi sono stati rovesciati o oggetti sono penetrati nell’apparecchio, C. Se l’apparecchio è stato esposto alla pioggia o all’acqua, D. Se l’apparecchio non funziona normalmente quando si seguono le istruzioni per l’uso. Usare solo i comandi indicati nelle istruzioni per l’uso perché regolazioni improprie di altri comandi possono causare danni e spesso richiedono riparazioni laboriose da parte di tecnici qualificati per riportare l’apparecchio al funzionamento normale, E. Se l’apparecchio è caduto o è stato danneggiato in qualsiasi modo, e F. Quando l’apparecchio mostra un netto cambiamento nelle prestazioni: questo indica la necessità di riparazioni. Penetrazione di oggetti o liquidi Non inserire oggetti di qualsiasi tipo nell’apparecchio attraverso le aperture, perché potrebbero toccare parti ad alta tensione o cortocircuitare parti, con il rischio di incendi o scosse elettriche. L’apparecchio non deve essere esposto a sgocciolii o schizzi d’acqua, e sull’apparecchio non deve essere collocato nessun oggetto riempito con liquidi, come ad esempio vasi. Non posizionare le candele o gli altri oggetti infiammabili sopra questa apparecchio. Batterie Per lo smaltimento delle batterie, considerare sempre i problemi di carattere ambientale e seguire i regolamenti locali. Se si installa l’apparecchio all’interno di un mobile, come ad esempio una libreria o uno scaffale, assicurarsi che ci sia un’adeguata ventilazione. Lasciare uno spazio libero di 20 cm sopra e ai lati dell’apparecchio, e 10 cm sul retro. Il lato posteriore dello scaffale o il ripiano sopra l’apparecchio devono essere regolati a 10 cm di distanza dal pannello posteriore o dal muro, creando un’apertura per la fuoriuscita dell’aria calda. Precauzioni

1. Diritti d’autore delle registrazioni—A eccezione

del solo uso per scopo personale, la copia del materiale protetto dal diritto d’autore è illegale senza il permesso del possessore del copyright.

2. Fusibile AC—Il fusibile AC presente all’interno

dell’apparecchio non è riparabile dall’utente. Se non è possibile accendere l’apparecchio, contattare il vostro rivenditore Onkyo.

3. Cura—Spolverate di tanto in tanto l’apparecchio

con un panno morbido. Per macchie più resistenti, utilizzate un panno morbido imbevuto in una soluzione di detergente neutro e acqua. Dopo la pulizia asciugate immediatamente l’apparecchio con un panno pulito. Non utilizzate panni abrasivi, solventi, alcool o altri solventi chimici poiché potrebbero danneggiare la finitura o rimuovere i caratteri sui pannelli.

PRIMA DI COLLEGARE L'APPARECCHIO PER

LA PRIMA VOLTA, LEGGETE ATTENTAMENTE LA SEGUENTE SEZIONE. La tensione delle prese CA varia a seconda del paese. Assicuratevi che la tensione presente nella vostra zona corrisponda alla tensione richiesta e stampata sul pannello posteriore dell’apparecchio (per es. CA 230 V, 50 Hz o CA 120 V, 60 Hz). Quando l’indicatore STANDBY rimane illuminato, l’unità non è completamente spenta. Se non avete intenzione di utilizzare l’apparecchio per un lungo periodo di tempo, rimuovere il cavo di alimentazione dalla presa CA.

5. Non toccate l’apparecchio con le mani bagnate—

Non toccate l’apparecchio o il cavo dell’alimentazione con le mani bagnate o umide. Se nell’apparecchio dovesse penetrare acqua o altro liquido, fatelo controllare dal vostro rivenditore Onkyo.

6. Note sul montaggio

• Se dovete trasportare l’apparecchio, utilizzate l’imballo originale e confezionatelo come si presentava al momento dell’acquisto.
• Non utilizzate vicino all’apparecchio liquidi volatili come insetticidi spray. Non lasciate per un lungo periodo di tempo oggetti di gomma o di plastica sull’apparecchio poiché potrebbero lasciare segni sull’involucro.
• Il pannello superiore e il pannello posteriore dell'apparecchio potrebbero scaldarsi dopo un uso prolungato. Ciò è normale.
• Quando avete terminato di utilizzare l’apparecchio, rimuovete tutti i dischi e spegnetelo.
• Se non utilizzate l’apparecchio per un lungo periodo di tempo, la volta successiva in cui lo accendete potrebbe non funzionare correttamente, quindi cercate di utilizzarlo di tanto in tanto.

7. Come installare l’apparecchio

• Installate l’apparecchio in un luogo ben ventilato.
• Accertatevi che intorno all’apparecchio ci sia un’adeguata ventilazione, specialmente se viene installato in un mobiletto per audio. Se la ventilazione è inadeguata, l’apparecchio potrebbe surriscaldarsi con conseguenti malfunzionamenti.
• Non esponete l’apparecchio alla luce diretta del sole o a sorgenti di calore poiché la temperatura interna potrebbe aumentare, riducendo la durata del pickup ottico.
• Evitate luoghi umidi e polverosi e luoghi soggetti a vibrazioni provenienti da altoparlanti. Non collocate mai l’apparecchio al di sopra di un altoparlante o direttamente su di esso.
• Installate l’apparecchio in modo orizzontale. Non utilizzatelo mai posizionato su un lato o su una superficie inclinata poiché in questo modo potreste causare malfunzionamenti.
• Se installate l’apparecchio vicino a una TV, a una radio o a un VCR, la qualità dell'immagine e del suono potrebbe risentirne. Se ciò dovesse accadere, allontanate l’apparecchio dalla TV, dalla radio o dal VCR. 8. Per ottenere un’immagine chiara—Questo apparecchio è un dispositivo di alta tecnologia e precisione. Se la lente del pickup ottico, o il meccanismo del lettore del disco, si sporca o è logorata, la qualità dell’immagine potrebbe risentirne. Per mantenere la migliore qualità di immagine vi raccomandiamo di eseguire regolarmente il controllo e la manutenzione (pulizia o sostituzione delle parti logorate) ogni 1000 ore d’uso a seconda dell’ambiente d’impiego. Per maggiori dettagli, rivolgetevi al vostro rivenditore Onkyo.

9. Umidità di condensa

L’umidità di condensa può danneggiare l’apparecchio. Leggete attentamente quanto segue: Allo stesso modo l’umidità può condensarsi sulle lenti del pickup ottico, uno dei componenti più importanti presenti nell’apparecchio.

• L’umidità di condensa può verificarsi nelle seguenti situazioni: – L’apparecchio viene spostato da un luogo freddo a un luogo caldo. – Viene accesa una stufa oppure l’apparecchio viene investito da aria fredda proveniente da un condizionatore d’aria. – In estate, quando l’apparecchio viene spostato da una stanza con aria condizionata in un luogo caldo o umido. – L’apparecchio viene utilizzato in un luogo umido. It-3 Precauzioni—Continua
• Non utilizzate l’apparecchio quando è possibile che si formi dell’umidità di condensa. Facendolo potreste danneggiare i dischi e determinati componenti dell'apparecchio. Se si forma della condensa, rimuovete tutti i dischi e lasciate acceso l’apparecchio per due o tre ore. In questo periodo di tempo l’apparecchio si riscalda e fa evaporare la condensa. Per ridurre il rischio di formazione di condensa, mantenete l’apparecchio collegato a una presa di corrente. Per i modelli per la Gran Bretagna PERICOLO: La sostituzione e il montaggio di una spina CA sul cavo di alimentazione dell’apparecchio deve essere eseguito solo da personale di assistenza qualificato. EMISSIONE DI RADIAZIONI VISIBILI E INVISIBILI SE I DISPOSITIVI DI APERTURA E DI

BLOCCO SONO GUASTI O DIFETTOSI. NON

GUARDATE IL RAGGIO. IMPORTANTE ATTENZIONE: I fili del cavo di alimentazione hanno i seguenti colori: Blu: neutro Marrone: fase Se i colori dei cavi nel conduttore della linea di alimentazione non corrispondono ai colori che identificano i terminali della spina, procedete nel seguente modo: Il cavo blu deve essere collegato al terminale contrassegnato con la lettera N o colorato di nero. Il cavo marrone deve essere collegato al terminale contrassegnato con la lettera L o colorato di rosso. QUESTO APPARECCHIO UTILIZZA UN LASER. L’UTILIZZO DEI CONTROLLI O L’ESECUZIONE

DI REGOLAZIONI E PROCEDURE DIVERSE DA

QUANTO QUI SPECIFICATO PUÒ PROVOCARE

PERICOLOSE ESPOSIZIONI A RADIAZIONI. IMPORTANTE La spina è dotata di un apposito fusibile. Se fosse necessario sostituire il fusibile, accertatevi che il fusibile di ricambio sia approvato da ASTA o da BSI a norma BS1362 e che abbia la stessa portata di ampere indicata sulla spina. Controllate che sul corpo del fusibile sia riportato il simbolo ASTA o BSI. Se la spina del cavo dell’alimentazione non è adatta alle vostre prese, sostituitela. Inserite nella spina un fusibile adatto. Per i modelli per l’Europa Dichiarazione di Conformità Noi, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, GERMANIA dichiariamo sotto la nostra responsabilità che il prodotto ONKYO descritto in questo manuale di istruzioni è in conformità con i corrispondenti standard tecnici: EN60065, EN55013, EN55020 e EN61000-3-2, -3-3. GROEBENZELL, GERMANIA K. MIYAGI ONKYO EUROPE ELECTRONICS GmbH It-4 Questo apparecchio contiene un sistema laser a semiconduttori ed è classificato come “PRODOTTO LASER DI CLASSE 1”. Pertanto, per un uso corretto dell’apparecchio, vi preghiamo di leggere attentamente questo manuale di istruzioni. Se riscontrate problemi, rivolgetevi al rivenditore presso cui avete acquistato l’apparecchio. Per evitare pericolose esposizioni al raggio laser, non aprite il rivestimento. L’etichetta riportata a destra si trova sul pannello posteriore.

1. Questo apparecchio è un PRODOTTO LASER DI CLASSE

1 e all’interno del cabinet utilizza un laser.

2. Per evitare l’esposizione al raggio laser, non rimuovete il

• pannello di copertura. Per assistenza rivolgetevi a personale qualificato. Caratteristiche ❑ Riproduce CD audio, CD MP3 e CD-R/RW ❑ Circuito di linearizzazione vettoriale (VLSC, Vector Linear Shaping Circuitry) ❑ Orologio della massima precisione (±1,5 ppm) ❑ Solido trasformatore di alimentazione ❑ Convertitore D/A Wolfson a 192 kHz/ 24 bit ❑ 2 uscite digitali (ottiche/coassiali) ❑ Jack per le cuffie con controllo del volume ❑ Navigazione rapida per la riproduzione dei CD MP3 ❑ 4 modi di riduzione della luminosità ❑ 4 modi di ripetizione ❑ Telaio anti-risonanze ad elevata rigidezza ❑ Pannello frontale di alluminio a linee sottili spazzolate ❑ Compatibile con il sistema (Remote Interactive) ❑ Telecomando Indice Introduzione Istruzioni importanti per la sicurezza p. 2
• Precauzioni p. 3
• Caratteristiche p. 5
• Accessori forniti p. 5
• Indice p. 5
• Pannello frontale e pannello posteriore .6 Display e pannello frontale p. 6
• Pannello posteriore p. 7

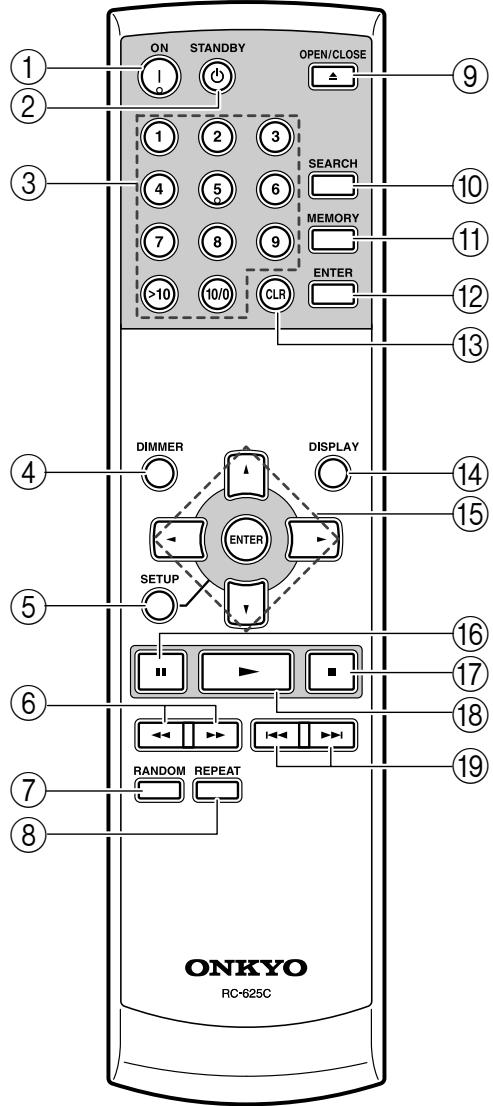

• Telecomando p. 8
• Telecomando RC-625C p. 8
• Prima di usare l’unità DX-7555 p. 9
• Come installare le batterie del telecomando p. 9
• Uso del telecomando p. 9
• Collegamenti Come collegare il DX-7555 p. 10
• Collegamenti audio Collegamenti p. 10

• Operazioni Accessori forniti Accertatevi di disporre dei seguenti accessori: Cavo audio (1 m) Cavo Come accendere il DX-7555 p. 12
• Come accendere il DX-7555 p. 12
• Riproduzione da CD p. 12
• Riproduzione da CD p. 12
• Come selezionare le cartelle e i brani MP3 per numero p. 15
• Come visualizzare le informazioni p. 16
• Riproduzione programmata p. 17
• Riproduzione in ordine casuale p. 18
• Ripetizione ripetuta p. 18
• Impostazioni varie (80 cm) Varie p. 19

• Per utilizzare il sistema DX-7555 con un cavo occorre collegare il e un cavo audio. Informazioni sui CD .............................. 23 Risoluzione dei problemi...................... 25 Caratteristiche tecniche ....................... 27 Telecomando RC-625C e due batterie (AA/R6) Nei cataloghi e sulle confezioni, la lettera aggiunta alla fine del nome del prodotto indica il colore dell’unità DX-7555. Le caratteristiche tecniche e il funzionamento sono uguali, indipendentemente dal colore. It-5 Pannello frontale e pannello posteriore I numeri di pagina riportati tra parentesi indicano i punti in cui viene fornita la spiegazione principale per ciascuna voce. Display e pannello frontale

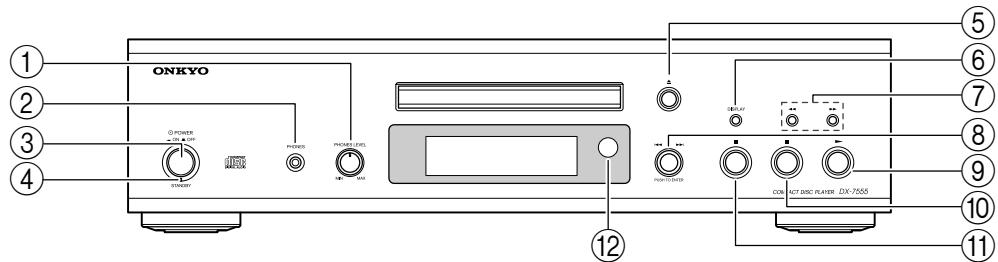

CD E F G H I JK Display A Manopola PHONES LEVEL Utilizzate questa manopola per controllare il livello delle cuffie. Ruotate la manopola in senso orario per aumentare il volume, e in senso antiorario per ridurlo. B Jack PHONES Si tratta di un jack stereo standard a cui collegare delle cuffie stereo. C Interruttore POWER (12) Premete questo interruttore per accendere/spegnere l’unità DX-7555. D Indicatore STANDBY (12) Questo indicatore si illumina quando l’unità DX-7555 è in standby. E Tasto Open/Close [ ] (12)

It-6 Premete questo tasto per aprire e chiudere il vassoio del disco. Tasto DISPLAY (16) Premete questo tasto per cambiare le informazioni visualizzate. Tasti [ / ] (13) Tenete premuti questi tasti per arretrare e avanzare velocemente durante la riproduzione. Manopola [ ] (13) Ruotate la manopola in senso orario o antiorario per selezionare, rispettivamente, il brano successivo o quello precedente. Per avviare la riproduzione di un brano selezionato, premete il tasto. Con i dischi MP3 questa manopola può venire utilizzata per la navigazione. Tasto Play [ ] (12) Premete questo tasto per avviare la riproduzione. Tasto Stop [ ] (13) Premete questo tasto per arrestare la riproduzione. Tasto Pause [ ] (13) Premete questo tasto per mettere in pausa la riproduzione. Sensore del telecomando (9)

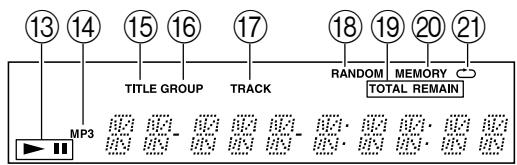

M Indicatori Play e Pause Questi indicatori si illuminano durante la riproduzione o le pause. N Indicatore MP3 Questo indicatore si illumina quando si carica un disco MP3. O Indicatore TITLE Questo indicatore si illumina quando è visualizzato il titolo (tag ID3) dei file MP3. P Indicatore GROUP (FOLDER) Questo indicatore si illumina quando è visualizzato il numero del gruppo (della cartella) dell’MP3 selezionato. Q Indicatore TRACK Questo indicatore si illumina quando è visualizzato il numero del brano. R Indicatore RANDOM (18) Questo indicatore si illumina durante la riproduzione in ordine casuale. S Indicatori TOTAL e REMAIN Questi indicatori si illuminano quando viene mostrato il tempo residuo. (Soltanto quando si carica un CD audio; l’indicazione non è disponibile quando si carica un disco MP3.) REMAIN: viene visualizzato il tempo residuo di riproduzione del brano. TOTAL REMAIN: viene visualizzato il tempo residuo di riproduzione del disco. T Indicatore MEMORY (17) Questo indicatore si illumina durante la riproduzione da memoria. U Indicatore Repeat (18) Questo indicatore si illumina durante la riproduzione ripetuta. Numero di cartelle Nome del disco registrate* (prime 5 lettere) Numero di brani registrati

• Le cartelle (directory) sono indicate con il termine gruppi. Esempio di display per un disco MP3. Pannello frontale e pannello posteriore—Continua Pannello posteriore

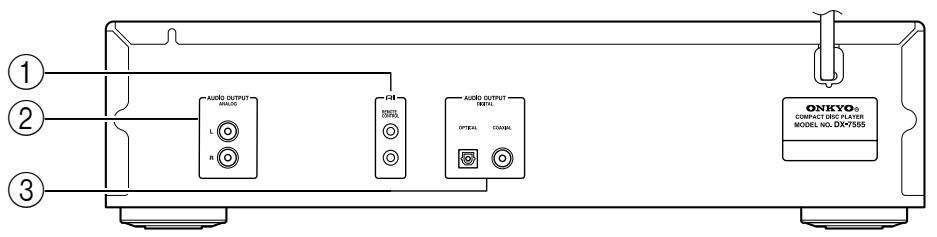

A Jack REMOTE CONTROL (11) Questi due jack (Remote Interactive) identici possono venire collegati ai jack degli altri apparecchi Onkyo per un controllo interattivo. Per utilizzare il sistema occorre collegare il DX-7555 con un cavo e un cavo audio. B AUDIO OUTPUT ANALOG (10) Questa uscita audio analogica può venire collegata all’ingresso analogico di un amplificatore utilizzando il cavo audio analogico fornito.

C AUDIO OUTPUT DIGITAL OPTICAL/

COAXIAL (10) Queste due uscite audio digitali possono venire collegate all’ingresso audio digitale di un amplificatore o di un registratore. It-7 Telecomando Telecomando RC-625C I numeri di pagina riportati tra parentesi indicano i punti in cui viene fornita la spiegazione principale per ciascuna voce. cende temporaneamente per qualche secondo, quindi lo spegne nuovamente.

F Tasti [ Premete questo tasto per visualizzare una schermata utile per varie impostazioni. / ] (13) Tenete premuti questi tasti per arretrare e avanzare velocemente durante la riproduzione. G Tasto RANDOM (18) Premete questo tasto per impostare la riproduzione in ordine casuale. H Tasto REPEAT (18) Premete questo tasto per impostare la riproduzione ripetuta.

I Tasto OPEN/CLOSE (12) Premete questo tasto per aprire e chiudere il vassoio del disco. J Tasto SEARCH

Premete questo tasto per cercare e selezionare i numeri dei brani. Con i dischi MP3, questo tasto consente di cercare e selezionare i numeri dei gruppi (delle cartelle). K Tasto MEMORY (17) Premete questo tasto per memorizzare un programma. L Tasto ENTER Premete questo tasto per impostare una preferenza selezionata. M Tasto CLEAR (17) Premete questo tasto per annullare l’immissione dei dati durante l’inserimento di valori numerici. Premete questo tasto per eliminare l’ultimo brano di un programma durante la registrazione nella memoria. N Tasto DISPLAY (16) A Tasto ON (12) Premete questo tasto per accendere l’unità DX-7555 a partire dal modo standby. B Tasto STANDBY (12) Premete questo tasto per portare l’unità DX-7555 da accesa a standby. C Tasti numerici (13, 15) Utilizzate questi tasti per inserire i numeri dei brani. D Tasto DIMMER Premete questo tasto per regolare la luminosità del display. La luminosità cambia nell’ordine seguente: Normal (Normale) → Dim (Debole) → Dimmer (Scuro) → No display (Assenza display)* → Normal (Normale) → ...

• Quando si imposta la disattivazione del display (Assenza display), qualunque operazione lo riac- It-8 Premete questo tasto per cambiare le informazioni visualizzate. O Tasti Freccia ed ENTER Premete i tasti freccia per configurare le varie impostazioni, quindi il tasto ENTER o i tasti freccia per confermarle. Questi tasti possono inoltre essere utilizzati per selezionare i brani. P Tasto Pause [ ] (13) Premete questo tasto per mettere in pausa la riproduzione. Q Tasto Stop [ ] (13) Premete questo tasto per arrestare la riproduzione. R Tasto Play [ ] (12) Premete questo tasto per avviare la riproduzione. S Tasti [

] (13) Premete questi tasti per selezionare il brano precedente o quello successivo. Prima di usare l’unità DX-7555 Come installare le batterie del telecomando

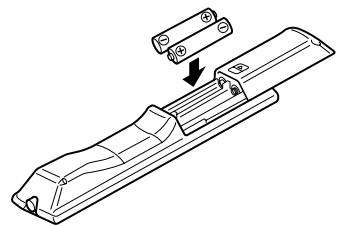

Per aprire il comparto batterie, premete il piccolo incavo e aprite il coperchio facendolo scorrere. Uso del telecomando Per usare il telecomando, puntatelo nella direzione del sensore del telecomando dell’unità DX-7555, come mostrato. Sensore del telecomando DX-7555 Circa 5 metri

Inserite le due batterie in dotazione (AA/ R6) come indicato nello schema della polarità presente nel comparto batterie.

Fate scorrere il coperchio fino a quando è chiuso. Note:

• Se il telecomando non funziona correttamente provate a sostituire entrambe le batterie.
• Non mescolate batterie vecchie e nuove, oppure di tipo diverso.
• Se non intendete utilizzare il telecomando per un lungo periodo di tempo, rimuovete le batterie per evitare possibili perdite e corrosione.
• Le batterie esaurite devono essere rimosse non appena possibile, per prevenire possibili perdite e corrosione. Note:

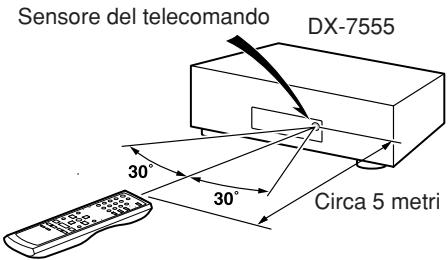

• Il telecomando potrebbe non funzionare correttamente se l’unità DX-7555 è esposta ad una luce intensa, come ad esempio la luce solare diretta o la luce fluorescente di tipo ad inverter. Tenete in considerazione questo aspetto quando installate l’unità DX-7555.
• Se nella stessa stanza è in uso un altro telecomando dello stesso tipo, oppure se l’unità DX-7555 viene installata nelle vicinanze di apparecchiature che impiegano raggi infrarossi, il telecomando potrebbe non funzionare correttamente.
• Non collocate alcun oggetto, come ad esempio un libro, sul telecomando, poiché i tasti di quest’ultimo potrebbero rimanere inavvertitamente premuti, scaricando di conseguenza le batterie.
• Il telecomando potrebbe non funzionare correttamente se il DX-7555 è installato in un mobiletto con sportelli di vetro colorato. Tenete in considerazione questo aspetto quando installate l’unità DX-7555.
• Il telecomando non funziona se fra esso e il sensore del telecomando dell’unità DX-7555 è presente un ostacolo. It-9 Come collegare il DX-7555 Collegamenti audio
• Leggete il manuale delle vostre altre apparecchiature audio.
• Non collegate il cavo di alimentazione fino a quando non avete eseguito tutti i collegamenti audio.

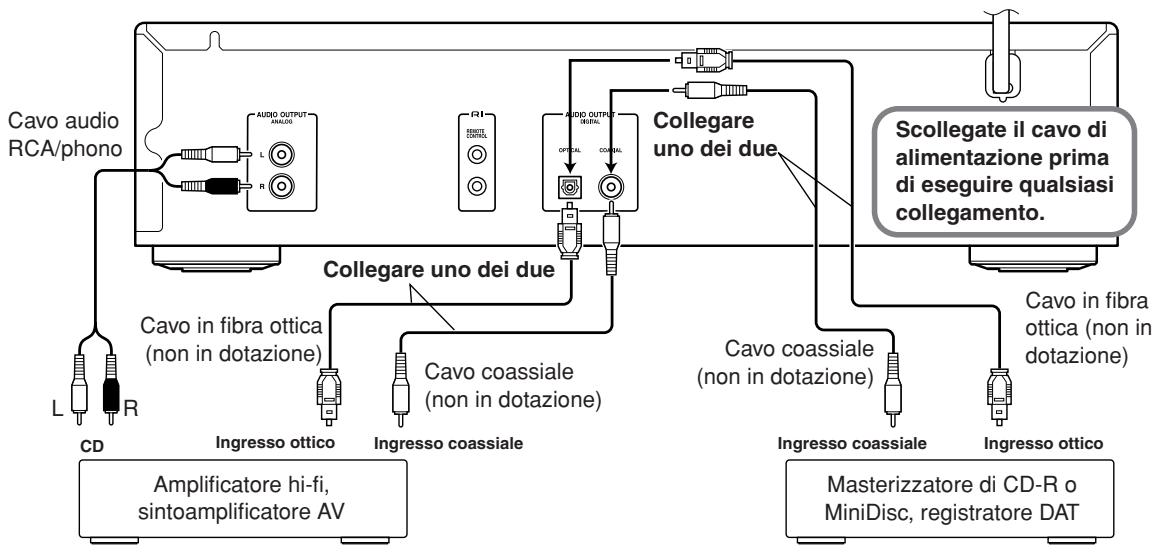

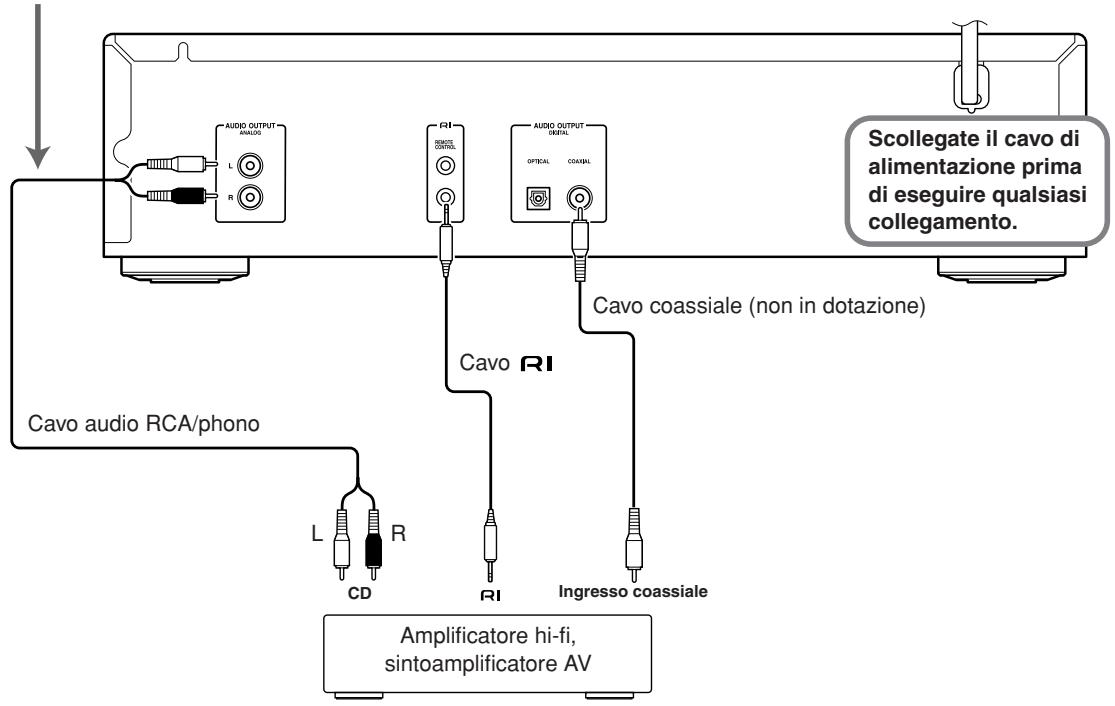

Se il vostro amplificatore hi-fi o il vostro sintoamplificatore AV non dispongono di un ingresso digitale, usate il cavo audio RCA/phono fornito per collegare l’uscita ANALOG AUDIO OUTPUT del DX-7555 agli ingressi CD analogici del vostro amplificatore. Note:

• I cavi audio RCA/phono sono di solito contraddistinti dai colori rosso e bianco. Usate le prese rosse per collegare gli ingressi e le uscite del canale destro e le prese bianche per collegare gli ingressi e le uscite del canale sinistro.
• Inserite fino in fondo ciascuna Giusto! presa, in modo da ottenere un buon collegamento ed evitare disturbi o malfunzionamenti.
• Per evitare interferenze, tenete i Sbagliato! cavi audio lontano da quelli di alimentazione e degli altoparlanti.

DIGITAL AUDIO OUTPUT

Se il vostro CD-R, MiniDisc, o registratore DAT dispongono di un ingresso digitale, usate un cavo audio digitale coassiale o a fibra ottica disponibile in commercio per collegare l’uscita COAXIAL o OPTICAL DIGITAL AUDIO OUTPUT del DX-7555 al vostro registratore. Potete inoltre utilizzare le uscite audio digitali per collegare un amplificatore dotato di un ingresso digitale. Nota: L’uscita OPTICAL DIGITAL AUDIO OUTPUT è dotata di un tappo antipolvere per evitare che si impregni di polvere e sporcizia quando rimane inutilizzata. Rimuovete il tappo prima di collegarla a un cavo in fibra ottica. Inserite fino in fondo la presa, in modo da ottenere un buon collegamento. Conservate il tappo antipolvere per future necessità. Collegare uno dei due Cavo audio RCA/phono Scollegate il cavo di alimentazione prima di eseguire qualsiasi collegamento. Collegare uno dei due Cavo in fibra ottica (non in dotazione)

Ingresso ottico Amplificatore hi-fi, sintoamplificatore AV It-10 Cavo coassiale (non in dotazione) Ingresso coassiale Cavo coassiale (non in dotazione) Ingresso coassiale Cavo in fibra ottica (non in dotazione) Ingresso ottico Masterizzatore di CD-R o MiniDisc, registratore DAT Come collegare il DX-7555—Continua Collegamenti Con l’ (Remote Interactive) potete controllare il DX-7555 insieme ad altre apparecchiature AV Onkyo compatibili con l’ . Con alcuni sintoamplificatori AV Onkyo potete usare un solo telecomando per controllare tutti i vostri apparecchi Onkyo e per utilizzare le funzioni speciali descritte di seguito: altro apparecchio AV utilizzando il cavo in dotazione. Per maggiori informazioni consultate i manuali forniti in dotazione con gli altri apparecchi AV compatibili con

■ Accensione automatica Se il vostro DX-7555 è collegato a un amplificatore hi-fi o a un sintoamplificatore AV Onkyo compatibili con , quando accendete il DX-7555, il sintoamplificatore AV si accende e seleziona il DX-7555 come sorgente d’ingresso. Note:

• Per effettuare i collegamenti usate solo cavi

• Per utilizzare l’ , dovete effettuare un collegamento analogico RCA/phono tra il vostro DX-7555 e il sintoamplificatore AV Onkyo anche se i due apparecchi sono già collegati digitalmente.
• Il DX-7555 ha due connettori . Potete collegare uno qualsiasi dei due al vostro amplificatore hi-fi o al vostro sintoamplificatore AV Onkyo. L’altro connettore serve per collegare altri apparecchi compatibili con l’

• Collegate i connettori del DX-7555 soltanto ad apparecchi AV Onkyo. Collegandoli ad apparecchi AV di altre marche si potrebbero causare malfunzionamenti.
• Alcuni apparecchi AV Onkyo compatibili con l’ potrebbero non supportare le funzioni speciali qui descritte. ■ Cambio diretto Se il vostro DX-7555 è collegato a un amplificatore hi-fi o a un sintoamplificatore AV Onkyo compatibili con , quando avviate la riproduzione sul DX-7555, il sintoamplificatore AV seleziona il DX-7555 come sorgente d’ingresso. ■ Dimmer Quando viene ridotta la luminosità del display di un apparecchio AV Onkyo compatibile con l’ , diminuisce anche la luminosità di tutte le altre apparecchiature AV collegate attraverso l’ Per poter usare le funzioni , dovete collegare uno dei connettori del DX-7555 ad un connettore di un Per utilizzare l’ dovete effettuare un collegamento audio analogico (RCA/phono) tra il DX-7555 e il vostro altro apparecchio Onkyo, anche se le due apparecchiature sono già collegate digitalmente. Scollegate il cavo di alimentazione prima di eseguire qualsiasi collegamento. Cavo coassiale (non in dotazione) Cavo Cavo audio RCA/phono

Ingresso coassiale Amplificatore hi-fi, sintoamplificatore AV It-11 Come accendere il DX-7555 Riproduzione da CD Come accendere il DX-7555 POWER Indicatore STANDBY Alla presa a muro

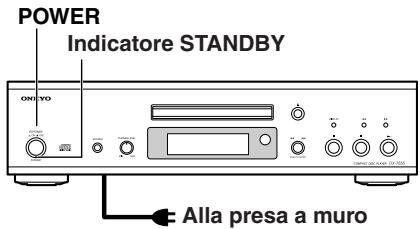

Inserite il cavo di alimentazione in una presa a muro.

Premete l’interruttore [POWER] del DX-7555. Accertatevi che l’interruttore si trovi nella posizione ON .

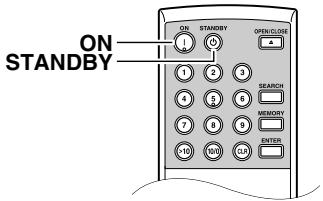

Per mettere il DX-7555 in standby, premete il tasto STANDBY del telecomando mentre il DX-7555 è acceso. L’indicatore STANDBY si illumina. Per accendere il DX-7555 partendo dal modo standby, Premete il tasto ON del telecomando. Per spegnere il DX-7555, premete nuovamente l’interruttore. Accertatevi che l’interruttore si trovi nella posizione OFF . Una volta accesa l’unità agendo sull’interruttore: Se mentre l’unità è accesa portate su Off l’interruttore POWER, poi riportando su On l’interruttore POWER il DX-7555 si accende. Se portate su Off l’interruttore POWER mentre l’unità è in standby, riportando su On l’interruttore POWER il DX-7555 ritorna in standby. It-12 Riproduzione da CD

Per aprire il vassoio dei dischi, premete il tasto Open/Close [ ].

Inserite il CD Lato dell’etichetta sul vassoio con l’etichetta rivolta verso l’alto. Accertatevi di avere collocato i dischi da 8 cm al centro del vassoio.

Per chiudere il vassoio dei dischi, premete nuovamente il tasto Open/Close [ ].

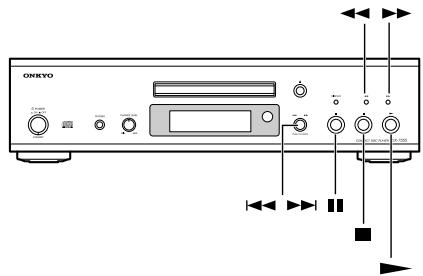

Per avviare la riproduzione, premete il tasto Play [ ]. La riproduzione ha inizio, e sul display compare l’indicatore Play Nota: Con i CD che contengono molti brani, l’avvio della riproduzione può richiedere un certo tempo. Riproduzione da CD—Continua

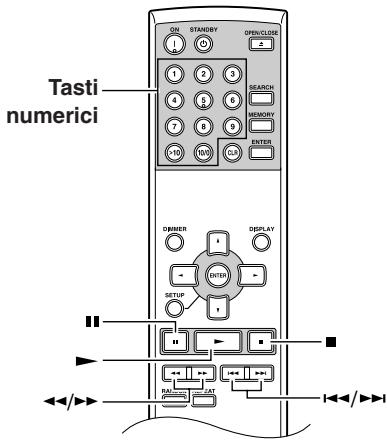

• Per selezionare un brano, premete i tasti [ / ] del telecomando, quindi il tasto ENTER per avviare la riproduzione. ■ Come selezionare i brani per numero (solo tramite il telecomando) Per selezionare brani specifici, utilizzate i tasti numerici. Per inserire i numeri maggiori di 10, usate il tasto [>10]. Per immettere il numero 10, ad esempio, premete il tasto [10/0]. Per immettere il numero 12, premete i tasti [>10], [1] e [2]. Per selezionare i brani MP3 utilizzando i numeri, consultate la voce “Come selezionare le cartelle e i brani MP3 per numero” a pagina 15. Tasti numerici

■ Come arrestare la riproduzione Premete il tasto Stop [ ]. ■ Come mettere in pausa la riproduzione Premete il tasto Pause [ ]. Compare l’indicatore Pause . Per riprendere la riproduzione, premete nuovamente i tasti Play [ ] o Pause [ ]. ■ Come avanzare o arretrare velocemente Mentre la riproduzione è in corso o in pausa, tenete premuto il tasto [ ] per avanzare velocemente, oppure il tasto [ ] per arretrare velocemente. Potete compiere la stessa operazione anche utilizzando i tasti [ ]/[ ] del telecomando. Nota: Con i dischi MP3, l’arretramento veloce funziona soltanto all’interno del brano MP3 riprodotto al momento. ■ Come selezionare i brani Premete il tasto [ ] per selezionare il brano successivo, oppure il tasto [ ] per selezionare quello precedente.

• Premendo il tasto [ ] mentre la riproduzione è in corso o in pausa, viene selezionato l’inizio del brano corrente.
• Se selezionate un brano mentre la riproduzione è arrestata, avviatela premendo il tasto Play [ ].
• Potete selezionare il brano successivo o quello precedente anche utilizzando la manopola [ ] del DX-7555. It-13 Riproduzione da CD—Continua ■ Come selezionare i brani MP3 Non dovete navigare nelle cartelle per cercare un brano MP3, in quanto tutte le cartelle che contengono brani MP3 appaiono allo stesso livello. Questo modo può essere utilizzato sia quando la riproduzione è in corso, sia quando la riproduzione è arrestata.

Telecomando ■ Come selezionare i brani MP3 nel modo Group Nel modo Group, prima di poter selezionare un brano MP3 dovete scegliere una cartella.

Come selezionare un brano per la riproduzione. Potete selezionare i brani ruotando la manopola [

Potete selezionare brani contenuti in qualunque altra cartella. A riproduzione in corso, potete inoltre controllare le funzioni utilizzando i tasti [ / ] del telecomando. Quando si seleziona l’impostazione NAVI per la voce JOG MODE del menu SETUP, tenendo premuta la manopola [ ] si porta l’unità DX-7555 nel modo Group (si veda a pagina 21).

o il tasto ENTER del telecomando, ha inizio la riproduzione del brano. Potete compiere la stessa operazione anche utilizzando il tasto Play [ ]. Premendo la manopola [

durante la riproduzione, ha inizio la riproduzione del brano successivo. Selezionate la cartella contenente il brano desiderato, quindi selezionate il brano. Telecomando Ruotando la manopola [

premendo i tasti [ / ] del telecomando, le cartelle contenute nel disco vengono visualizzate in ordine sequenziale. Premendo la manopola [ ] o il tasto ENTER del telecomando, viene visualizzato il primo brano contenuto nella cartella. Ruotando la manopola

] o premendo il tasto [ ] del telecomando, i brani contenuti nella cartella vengono visualizzati in ordine sequenziale. Per ritornare al livello precedente, premete il tasto Stop [ ] del DX-7555, oppure il tasto [ ] del telecomando.

Telecomando It-14 A riproduzione arrestata, premete la manopola [

Viene visualizzata la prima cartella. Premendo la manopola [

o il tasto ENTER del telecomando, ha inizio la riproduzione del brano. Potete compiere la stessa operazione anche utilizzando il tasto Play [ ]. Riproduzione da CD—Continua ■ Come selezionare i brani MP3 nel modo Navigation Con il modo Navigation potete selezionare i brani MP3 navigando nelle cartelle. Questo modo può essere utilizzato solo a riproduzione arrestata.

A riproduzione arrestata, tenete premuta la manopola [

Il DX-7555 entra nel modo Navigation e sul display appare “ [ ROOT ] ”. Quando si seleziona l’impostazione NAVI per la voce JOG MODE del menu SETUP, premendo la manopola

] si porta l’unità DX-7555 nel modo Navigation (si veda a pagina 21). È inoltre possibile passare al modo Navigation premendo i tasti [ / / / ] o il tasto ENTER del telecomando.

Come selezionare le cartelle e i brani MP3 per numero Questa sezione spiega come selezionare le cartelle e i brani MP3 con i numeri.

Telecomando A riproduzione arrestata, premete il tasto [SEARCH]. Sotto l’indicatore GROUP del display appare l’indicazione “–”. È inoltre possibile effettuare la stessa operazione premendo ripetutamente il tasto [>10]. Se il disco contiene dieci o più cartelle, appare “– –”.

Telecomando Premete nuovamente la manopola [ ] o il tasto [ ] del telecomando. Sul display appare il nome della prima cartella contenuta nel primo livello. Usate i tasti numerici per inserire il numero della cartella. Inserite i numeri da sinistra verso destra. Ad esempio, per inserire il numero 25, premete [2] e poi [5]. Sul display appare il nome della cartella specificata. Telecomando Se il disco non contiene cartelle, viene visualizzato il nome del primo brano.

• Potete selezionare una cartella o un brano contenuti allo stesso livello ruotando la manopola [ ] o premendo i tasti [ / ] del telecomando.
• Premendo la manopola [ ]oi tasti [ / ] del telecomando mentre selezionate una cartella, potete spostarvi verso il basso di un livello, mentre premendo il tasto [ ] del DX-7555 o il tasto [ ] del telecomando potete spostarvi verso l’alto di un livello.

o il tasto ENTER del telecomando mentre è selezionato un brano, ha inizio la riproduzione di quest’ultimo. Potete compiere la stessa operazione utilizzando il tasto Play [ ]. Consiglio: Premendo la manopola il tasto Play [ ] mentre è selezionata una cartella, la riproduzione si avvia con il primo brano di quella cartella.

Telecomando Premete il tasto ENTER quando è visualizzato il gruppo (la cartella) target per la riproduzione. Usate i tasti numerici per inserire il numero del brano. La riproduzione inizia automaticamente. Se la cartella contiene 100 o più brani, per selezionare questi ultimi seguite i passi descritti in questa sede. Ad esempio, per inserire il numero 32, premete[>10], [10/0], [3] e poi [2]. Per inserire il numero 132, premete[>10], [1], [3] e poi [2]. It-15 Riproduzione da CD—Continua DISPLAY Come visualizzare le informazioni Questa sezione spiega come visualizzare varie informazioni, tra cui il tempo residuo del brano, il tempo residuo del disco, il nome del disco, il nome del brano e i vari tag ID3 per i brani MP3, inclusi il titolo, il nome dell’artista ecc. Durante la riproduzione, premete più volte il tasto [DISPLAY] per scorrere le seguenti opzioni. ■ Audio CD Tempo trascorso del brano: indica quanto tempo è durata la riproduzione del brano corrente (visualizzazione predefinita). Tempo residuo del brano: indica quanto tempo manca alla conclusione del brano corrente (appare l’indicatore REMAIN). ■ Disco MP3 Tempo trascorso del brano: indica quanto tempo è durata la riproduzione del brano corrente (visualizzazione predefinita). Nome del brano: nome del brano corrente. Nome del gruppo (della cartella): nome del gruppo (della cartella) corrente. Titolo: titolo del brano corrente (se è presente il tag ID3). Nome dell’artista: nome dell’artista (se è presente il tag ID3). Nome dell’album: nome dell’album (se è presente il tag ID3). Frequenza di campionamento e bit rate: frequenza di campionamento e bit rate del brano corrente. Tempo residuo del disco: indica quanto tempo rimane per la conclusione del disco (appaiono gli indicatori REMAIN e TOTAL). Durante la riproduzione normale Durante la riproduzione in ordine casuale It-16 Note:

• Per visualizzare il nome del disco, a riproduzione arrestata premete il tasto [DISPLAY].
• Se il nome di un brano o di una cartella contiene un carattere che non può essere visualizzato, esso viene visualizzato come “TRACK n” o “GROUP n”, dove “n” indica il numero del brano o della cartella. Potete impostare il DX-7555 in modo che visualizzi dei segni di sottolineatura al posto dei caratteri non visualizzabili (si veda a pagina 21). Riproduzione da CD—Continua Tasti numerici <Per selezionare brani di CD audio>
• Selezionate i brani utilizzando i tasti [ / / / ] del telecomando, quindi premete il tasto MEMORY.
• Premete i tasti numerici del telecomando per selezionare i brani. Se desiderate cancellare la programmazione, premete il tasto CLR (CLEAR). Ogni volta che premete il tasto viene cancellato, in ordine cronologico inverso, un pezzo memorizzato. MEMORY ENTER CLEAR ENTER

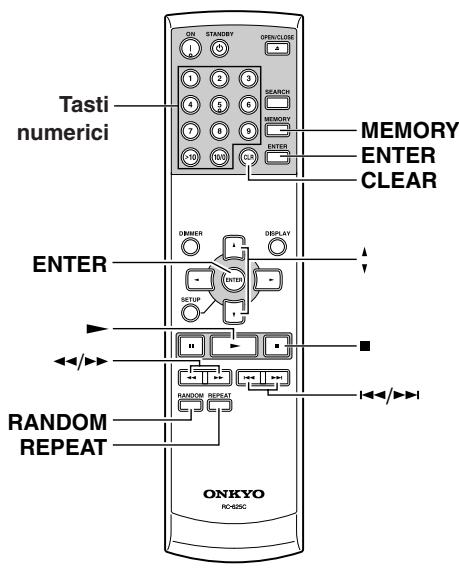

RANDOM REPEAT Telecomando Riproduzione programmata ■ Come riprodurre i brani e le cartelle nel vostro ordine preferito (solo per i dischi MP3) È possibile memorizzare fino a 25 brani.

Come passare al modo Memory (Programmato) Premete il tasto Stop [ ] per arrestare la riproduzione. Premendo il tasto MEMORY, l’indicatore MEMORY si illumina. Indicatore MEMORY

Come selezionare le cartelle e i brani da programmare Telecomando <Per selezionare cartelle e brani MP3>

• Selezionate le cartelle e i brani utilizzando i tasti [ / / / ] del telecomando, quindi premete il tasto MEMORY. (Per informazioni su come selezionare le cartelle e i brani, si vedano le pagine 14-15.)
• Premete i tasti numerici del telecomando per selezionare le cartelle e i brani. (Per informazioni su come selezionare le cartelle e i brani, andate a pagina 15.) Se desiderate memorizzare soltanto cartelle, selezionate solo queste ultime e premete il tasto MEMORY.

Potete avviare la riproduzione del brano premendo il tasto ENTER del telecomando. Potete compiere la stessa operazione anche utilizzando il tasto Play [ ]. Una volta riprodotti tutti i brani del programma la riproduzione programmata si arresta automaticamente.

• Per passare al brano successivo durante la riproduzione, premete i tasti [ ] o [

• Per ritornare all’inizio di un brano durante la riproduzione, premete i tasti [ ] o [ ], quindi premete nuovamente subito lo stesso tasto se si desidera passare al brano precedente.
• Durante la riproduzione della cartella programmata, potete selezionare un brano utilizzando i tasti numerici del telecomando. Note:
• Se si tenta di aggiungere più di 25 brani, sul display compare il messaggio “FULL”. Non è possibile memorizzare più di 25 brani.
• Per i CD audio, se il tempo totale di riproduzione del vostro programma è superiore a 99 minuti e 59 secondi, viene visualizzato “--:--” (ma ciò non influisce sulla riproduzione del programma).
• Con i dischi MP3 non viene visualizzato il tempo totale di riproduzione.
• Quando si apre il vassoio dei dischi, il programma viene eliminato. It-17 Riproduzione da CD—Continua ■ Come visualizzare la memoria riservata Premete il tasto Stop [ ] per arrestare la riproduzione. Premendo i tasti [ / ] potete ora visualizzare la memoria riservata. Premete il tasto Stop per concludere la visualizzazione.

Riproduzione in ordine casuale Con la funzione Random (Casuale) potete riprodurre i brani in ordine casuale.

■ Come arrestare la riproduzione programmata Premete il tasto Stop [ ]. ■ Come rimuovere l’ultimo brano di un programma A riproduzione arrestata, premete il tasto [CLEAR]. Ogni volta che premete il tasto viene rimosso l’ultimo brano del programma. Indicatore RANDOM

■ Come annullare la riproduzione programmata Premete più volte il tasto [MEMORY], in modo che l’indicatore MEMORY scompaia. Il programma viene eliminato. ■ Come eseguire la riproduzione programmata si un solo brano o cartella (solo con dischi MP3) <Come eseguire la riproduzione programmata di un solo brano> Riproducete il brano di cui desiderate effettuare la riproduzione programmata. Per informazioni su come selezionare i brani, si vedano le pagine 13-15.

Premete più volte il tasto MEMORY, fino a quando l’indicatore MEMORY si illumina e viene visualizzata l’indicazione “MEMORY-TRK”. <Come eseguire la riproduzione programmata si una sola cartella (solo con dischi MP3)> Riproducete un brano contenuto in una cartella di cui desiderate effettuare la riproduzione programmata. Per informazioni su come selezionare le cartelle e i brani, si vedano le pagine 14-15. Premete il tasto [RANDOM]. Sul display compare l’indicatore RANDOM e inizia la riproduzione in ordine casuale. Per annullare la riproduzione in ordine casuale, arrestate la riproduzione o premete il tasto [RANDOM], in modo che l’indicatore RANDOM scompaia. Nota: Durante la riproduzione in ordine casuale, premendo il tasto [ ] non si seleziona il brano precedente. Riproduzione programmata in ordine casuale Specificando i brani preprogrammati e premendo il tasto RANDOM, si avvia la riproduzione in ordine casuale solo dei brani preprogrammati. Ripetizione ripetuta Con la funzione Repeat (Ripeti), potete riprodurre tutti i brani ripetutamente. Premete il tasto [REPEAT] del telecomando. Sul display compare l’indicatore Repeat e tutti i brani vengono riprodotti ripetutamente.

Premete più volte il tasto MEMORY, fino a quando l’indicatore MEMORY si illumina e viene visualizzata l’indicazione “MEMORY-GRP”. Potete selezionare i brani da riprodurre utilizzando i tasti numerici del telecomando.

Per annullare la riproduzione ripetuta, premere nuovamente il tasto [REPEAT]. L’indicatore Repeat scompare. Riproduzione programmata ripetuta Premendo il tasto [REPEAT] durante la riproduzione programmata, il programma personalizzato viene eseguito più volte. Riproduzione casuale ripetuta Premendo il tasto [REPEAT] durante la riproduzione in ordine casuale, i brani vengono riprodotti più volte in ordine casuale. It-18 Impostazioni varie Potete configurare le condizioni di funzionamento del DX-7555 dal punto di vista dell’audio, del display e dei dischi MP3. Struttura del menu SETUP Voce chiave Titolo AUDIO DIGI OUT DISPLAY EXTRA (ON/OFF) FILTER* (SHARP/SLOW) PHASE* (NORMAL/REVERSE) CLOCK ADJ* (–40~+40) DISC NAME (DISPLAY/NOT) GROUP NAME* (SCROLL/NOT) TRACK NAME* (SCROLL/NOT) HIDE NUM (NO/YES) BAD NAME (REPLACE/NOT) ID3 VER 1 (READ/NOT) ID3 VER 2 (READ/NOT) CD-EXTRA (AUDIO/MP3) JOLIET JOG MODE* INITIALIZE Voce (USE SVD/ISO9660) (GROUP/NAVI) (CANCEL/EXECUTE) Le operazioni contrassegnate con un * possono essere eseguite anche durante la riproduzione o nel modo programmato. It-19 Impostazioni varie—Continua

Telecomando Arrestate la riproduzione.

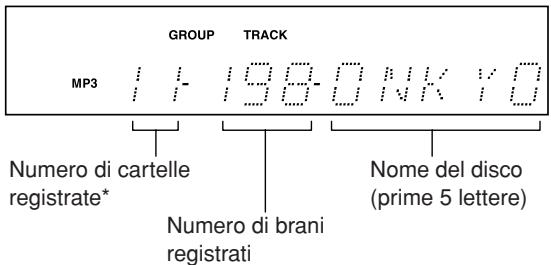

• Sul display dovrebbero essere visualizzati i numeri di tutti i gruppi (cartelle) e i brani.
• Deselezionate il modo programmato. Tenete premuto il tasto STOP (per qualche secondo), fino a quando sul display compare l’indicazione “SETUP MENU”. Quando utilizzate il telecomando, premete il tasto SETUP.

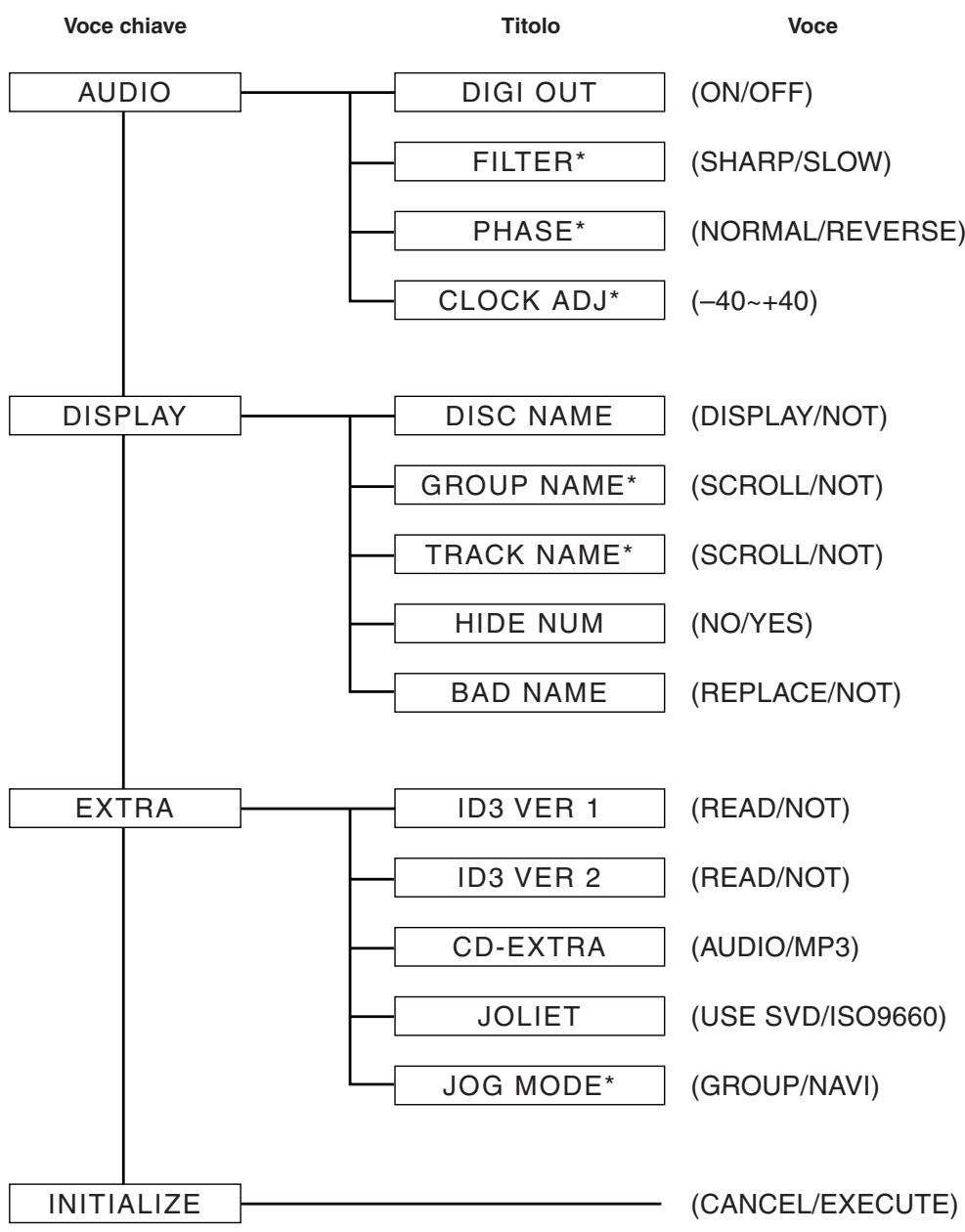

Ruotate la manopola [ ] in senso orario o antiorario per selezionare una voce. Quando utilizzate il telecomando, premete i tasti [ / ]. A questo punto la voce visualizzata è stata impostata. Per visualizzare nuovamente il titolo, premete il tasto [ ]. Quando utilizzate il telecomando, premete il tasto cursore [ ].

Uscite dalla configurazione. Premete la manopola [

Quando utilizzate il telecomando, premete il tasto ENTER o SETUP. Telecomando

Ruotate la manopola [

in senso orario o antiorario per visualizzare una voce chiave, quindi premete la manopola [

Quando utilizzate il telecomando, premete i tasti [ / ], quindi il tasto ENTER. Telecomando

in senso orario o antiorario per visualizzate il titolo che desiderate impostare, quindi premete la manopola [

Quando utilizzate il telecomando, premete i tasti [ / ], quindi il tasto ENTER. Per visualizzare nuovamente la voce chiave, premete il tasto [ ]. Quando utilizzate il telecomando, premete il tasto cursore [ ]. AUDIO DIGI OUT (ON/OFF) Questa opzione consente di configurare l’impostazione di attivazione e disattivazione dell’uscita digitale. Durante l’ascolto delle sorgenti analogiche si consiglia di disattivare l’uscita digitale, per una migliore qualità dell’audio. FILTER (cambio delle caratteristiche del filtro digitale)* Questa opzione consente di configurare l’impostazione per cambiare le caratteristiche del filtro digitale utilizzato per la conversione D/A. Potete scegliere qualunque caratteristica che vari in funzione della commutazione. SHARP (roll-off immediato) Questa opzione consente di fornire proprietà di emissione quasi piatte per la banda fino a 20 kHz. SLOW (roll-off graduale) Questa opzione offre una maggiore riproducibilità della forma d’onda in ingresso, ed è adatta per riprodurre le variazioni agogiche, o l’attacco sottile dei segnali audio, nonché la localizzazione dell’immagine sonora di ciascuno strumento musicale. Note:

• Questa opzione è valida solo per l’uscita analogica.
• Se nessuna opzione fornisce un effetto particolare, usate il DX-7555 con l’impostazione predefinita di fabbrica (SHARP). Impostazioni varie—Continua PHASE (cambio della fase dell’uscita analogica)* Questa opzione consente di configurare l’impostazione per cambiare la fase dell’uscita audio. Potete provare a cambiare e ad ascoltare, in modo da ottenere dai una qualità audio ottimale dall’amplificatore e dagli altoparlanti collegati. NORMAL (fase normale) La forma d’onda registrata sul CD viene emessa senza variazioni di polarità. REVERSE (fase invertita) La forma d’onda registrata sul CD viene emessa con la polarità invertita. Note:
• Questa opzione è valida solo per l’uscita analogica.
• Se nessuna opzione fornisce un effetto particolare, usate il DX-7555 con l’impostazione predefinita di fabbrica (NORMAL). CLOCK ADJ (regolazione dell’orologio)* Questa opzione consente di configurare l’impostazione di regolazione fine dell’orologio sul quale si basa l’elaborazione audio. Normalmente potete utilizzare il DX-7555 con il valore 0 (impostazione predefinita di fabbrica). A seconda del disco utilizzato, potete percepire un suono confuso e non chiaro o, in altri termini, un’immagine sonora non nitida. In questi casi, potete ottenere un’immagine sonora e un campo acustico chiari regolando l’orologio. Provate ad effettuare la regolazione fine dell’orologio ascoltando la riproduzione audio, quindi impostate il valore che preferite. + xx: La frequenza dell’orologio aumenta rispetto all’impostazione predefinita di fabbrica. – yy: La frequenza dell’orologio diminuisce rispetto all’impostazione predefinita di fabbrica. Note:
• Potete effettuare la regolazione all’interno di un intervallo compreso approssimativamente tra +40 e –40.
• Se nessuna regolazione fornisce un effetto distinto, usate il DX-7555 con l’impostazione predefinita di fabbrica (0). DISPLAY DISC NAME (DISPLAY/NOT) Questa opzione serve per scegliere se visualizzare o meno il nome del disco quando viene letto un disco MP3.

GROUP NAME (SCROLL/NOT)*

Questa opzione determina il fatto che il nome del gruppo (della cartella) scorra o meno sul display quando viene selezionato un gruppo (una cartella) MP3.

TRACK NAME (SCROLL/NOT)*

Questa opzione serve per scegliere se visualizzare o meno il nome del brano quando viene selezionato un brano MP3. HIDE NUM (NO/YES) Questa opzione serve per scegliere se visualizzare o meno il numero eventualmente presente nell’intestazione del nome del brano e del gruppo (della cartella). BAD NAME (REPLACE/NOT) Questa opzione serve per determinare se i nomi dei brani o delle cartelle che contengono caratteri non visualizzabili vengono o meno sostituiti da “TRACK n” o “GROUP n” dove “n” è il numero del brano o della cartella. Quando si imposta NOT, i caratteri visualizzabili vengono visualizzati e al posto di quelli non visualizzabili vengono visualizzati segni di sottolineatura. Nonostante questa preferenza, nei tag ID3 i caratteri non visualizzabili vengono sostituiti da segni di sottolineatura. Nota: Nel modo Navigation (pagina 15), i nomi dei brani e delle cartelle scorrono sul display indipendentemente dalle preferenze selezionate TRACK NAME e GROUP NAME. Altre voci ID3 VER 1 (READ/NOT) Questa opzione serve per determinare se i tag versione 1.0/1.1 vengono letti e visualizzati oppure no. Quando si imposta NOT READ, i tag versione 1.0/1.1 non vengono visualizzati. ID3 VER 2 (READ/NOT) Questa opzione serve per determinare se i tag versione 2.3/2.4 vengono letti e visualizzati oppure no. Quando si imposta NOT READ, i tag ID3 versione 2.3/2.4 non vengono visualizzati. CD-EXTRA (AUDIO/MP3) Questa opzione riguarda i dischi CD Extra, e determina se la musica della sessione audio o i brani MP3 della sessione dati vengono riprodotti o meno. JOLIET (USE SVD/ISO9660) Questa opzione riguarda i dischi MP3 in formato Joliet, e determina se il DX-7555 legge o meno i dati SVD o tratta il disco come un disco ISO 9660. Di solito non è necessario cambiare questa opzione. L’SVD (Supplementary Volume Descriptor) supporta nomi lunghi di file e cartelle, e caratteri diversi da lettere e numeri. Alcuni software di masterizzazione per CD si riferiscono al formato Joliet chiamandolo “Windows format”.

JOG MODE (GROUP/NAVI)*

Questa opzione serve per configurare l’impostazione che permette di cambiare, premendo la manopola [ ], il metodo di ricerca che si desidera applicare a un CD MP3. In GROUP è possibile passare al modo Group premendo la manopola [ ], e al modo Navigation tenendola premuta. Analogamente, in NAVI è possibile passare al modo Navigation premendo la manopola [ ] e al modo Group tenendola premuta (si vedano le pagine 14 e 15). INITIALIZE (CANCEL/EXECUTE) Questa opzione serve per configurare l’impostazione di ripristino dello stato predefinito di fabbrica per tutte le impostazioni. Le operazioni contrassegnate con un * possono essere eseguite anche durante la riproduzione o nel modo programmato. It-21 Impostazioni varie—Continua Come ripristinare il valore predefinito di fabbrica di tutte le impostazioni

Arrestate la riproduzione.

• Sul display dovrebbero essere visualizzati i numeri di tutti i gruppi (cartelle) e i brani.
• Deselezionate il modo programmato. Telecomando

Tenete premuto il tasto STOP (per qualche secondo), fino a quando sul display compare l’indicazione “SETUP MENU”. Quando utilizzate il telecomando, premete il tasto SETUP. Telecomando

Ruotate la manopola [ ] in senso orario o antiorario per visualizzare [INITIALIZE], quindi premete la manopola [

Quando utilizzate il telecomando, premete i tasti [ / ], quindi il tasto ENTER. Telecomando

Telecomando It-22 Ruotate la manopola [ ] in senso orario o antiorario per visualizzare [EXECUTE]. Quando utilizzate il telecomando, premete i tasti [ / ], quindi il tasto ENTER. Per abbandonare l’operazione di INITIALIZE, visualizzate [CANCEL].

Quando utilizzate il telecomando, premete il tasto ENTER. Se si carica un disco, l’unità DX-7555 inizia a leggerlo dal principio. Informazioni sui CD Come maneggiare e conservare i CD

• Estrarre con precauzione il disco dalla sua custodia, prestando attenzione a tenerlo dal bordo o dal foro centrale.

• Per rimuovere dalla superficie dei CD polvere e impronte, utilizzare un panno morbido asciutto. Non utilizzare sostanze volatili come diluenti o benzina. Non utilizzare detergenti per dischi in vinile o sostanze antistatiche. Note:
• Non conservare i CD alla luce solare diretta o in luoghi soggetti a umidità elevata o basse temperature.
• Non lasciare i CD nell’unità per periodi di tempo prolungati. Dischi supportati Logo

• Non usare dischi con residui di nastro adesivo, dischi a noleggio con etichette staccate, oppure dischi con etichette personalizzate o cartellini adesivi. Così facendo potreste danneggiare l’unità DX-7555 e non essere in grado di rimuovere il disco correttamente. Dischi realizzati su personal computer L’unità DX-7555 supporta i seguenti dischi. Disco

manuale fornito con il vostro masterizzatore. La riproduzione potrebbe inoltre essere compromessa dalla presenza di condensa o sporco sulle lenti del pickup ottico. L’unità DX-7555 supporta dischi da 8 e 12 cm. Se si caricano altri dischi non supportati per scopi di lettura o di riproduzione, questi possono causare un disturbo o non funzionare in modo normale. L’unità DX-7555 non supporta tipi di dischi non elencati. Non usare dischi di forma insolita, come quelli mostrati di seguito, poiché potrebbero danneggiare l’unità DX-7555. Formato o tipo di file PCM Audio CD Audio CD, MP3 I dischi realizzati su personal computer, compresi quelli di formato compatibile, potrebbero non essere riprodotti correttamente nell’unità DX-7555 a seguito delle impostazioni non corrette del software di masterizzazione. Per maggiori informazioni sulla compatibilità consultate i manuali forniti con il vostro software di masterizzazione dei dischi. Compatibilità MP3 CD-R MP3 Audio CD, MP3 CD-RW MP3 CD Extra Audio CD (sessione 1), MP3 (sessione 2)

• Alcuni dischi CD audio utilizzano una protezione dalla copiatura che li rende non conformi allo standard CD ufficiale. Poiché si tratta di dischi non standard, potrebbero non venire riprodotti correttamente nell’unità DX-7555.
• Il DX-7555 supporta dischi CD-R e CD-RW. Tuttavia, alcuni dischi CD-R e CD-RW potrebbero non funzionare correttamente una delle seguenti ragioni: per le caratteristiche del masterizzatore, per le caratteristiche del disco stesso o perché il disco è sporco o danneggiato. Per maggiori informazioni consultate il

• I dischi MP3 devono rispondere ai requisiti ISO 9660 Livello 1 o Livello 2, Romeo o Joliet. Formati supportati: Mode 1, Mode 2 XA Form 1.
• Le cartelle possono avere al massimo otto livelli.
• I file MP3 devono essere in formato MPEG-1/MPEG2 Audio Layer 3, con una frequenza di campionamento compresa tra 8 kHz e 48 kHz e un bit rate compreso tra 8 kbps e 320 kbps (consigliati 128 kbps). I file non compatibili non possono essere riprodotti.
• Si consiglia l’uso di file MP3 con bit rate fisso, ma sono supportati file MP3 con bit rate variabile (VBR) tra 8 kbps e 320 kbps (i tempi di riproduzione potrebbero essere visualizzati in maniera scorretta).
• I file MP3 devono avere le seguenti estensioni: “.mp3” o “.MP3”. I file MP3 privi dell’estensione corretta non vengono riconosciuti. Per evitare disturbi e malfunzionamenti, non utilizzare tali estensioni per altri tipi di file. It-23 Informazioni sui CD—Continua
• Il DX-7555 supporta fino a 499 brani totali, comprese le cartelle presenti sul disco e i file MP3. Il numero massimo di cartelle non può tuttavia essere superiore a 99. I file e le cartelle in eccesso non possono essere riprodotti. Se la struttura dei file e delle cartelle è molto complicata, il DX-7555 potrebbe non essere in grado di leggere o di riprodurre tutti i file MP3 contenuti sul disco.
• I nomi dei dischi, delle cartelle e dei file possono essere composti da un massimo di 32 caratteri.
• Il tempo massimo che può essere visualizzato per un singolo brano è di 99 minuti e 59 secondi.
• Il tempo residuo non può essere visualizzato quando si riproducono file MP3.
• I nomi di file e delle cartelle MP3 vengono visualizzati sul display (senza l’estensione).
• L’enfasi non è supportata.
• I dischi multisessione sono supportati, ma per essere caricati alcuni potrebbero richiedere molto tempo, mentre altri potrebbero non venire caricati del tutto. Quando si masterizzano i CD, si consiglia di farlo in un’unica sessione (disc-at-once) e di selezionare “Disc Close”.
• Di solito viene riprodotta la musica della sessione audio dei CD Extra. Tuttavia, è possibile impostare il DX-7555 in modo che vengano riprodotti tutti i file MP3 della sessione dati dei dischi CD-R/RW. Se la sessione dati non contiene alcun brano MP3, viene riprodotta la sessione audio.
• Sono supportati i seguenti tag ID3: versioni 1.0/1.1 e 2.2/2.3/2.4. Le versioni 2.5 e successive non sono supportate. Di solito i tag delle versioni 2.2/2.3/2.4 hanno la priorità e vengono visualizzati indipendentemente dalla preferenza ID3 VER 1 impostata per il pagina 21.
• Per i tag ID3 versione 2, vengono riconosciute le informazioni contenute all’inizio del file. Si consiglia di inserire nei tag ID3 solo il titolo, il nome dell’artista e il nome dell’album. I tag ID3 compressi, criptati o non sincronizzati non possono essere visualizzati.
• Alcuni file MP3 potrebbero avere tag ID3 di cui è possibile visualizzare non più di 31 caratteri. Note:
• Se usate dischi CD-ROM, CD-R e CD-RW che contengono molti file e cartelle, o che contengono file diversi da quelli MP3, il tempo necessario per la lettura del disco potrebbe essere lungo. Si consiglia di inserire nei dischi soltanto file MP3, di usare circa 20 cartelle e di limitare la struttura di queste ultime su tre livelli.
• In questo manuale, i file MP3 vengono chiamati brani.
• Analogamente, le cartelle (directory) vengono chiamate gruppi. It-24 Informazioni sulla riproduzione dei CD dotati di controllo della copiatura Alcuni CD dotati di controllo della copiatura potrebbero non essere conformi allo standard CD ufficiale. Il DX-7555 potrebbe non riprodurre correttamente questi dischi speciali. Non caricare dischi diversi da quelli audio (ad esempio CD-ROM creati per l’uso con i computer), poiché potrebbero danneggiare gli altoparlanti o l’amplificatore. Risoluzione dei problemi Se riscontrate dei problemi nell’utilizzo del DX-7555, cercate qui una soluzione. Se non riuscite a risolvere voi stessi il problema, contattate il rivenditore Onkyo. Alimentazione Il DX-7555 non si accende.
• Accertatevi che il cavo di alimentazione sia inserito correttamente nella presa a muro (pagina 12).
• Scollegate il cavo di alimentazione dalla presa a muro, attendete almeno cinque secondi e reinseritelo.
• Quando l’unità DX-7555 si trova in Standby, è possibile accenderla premendo il tasto ON del telecomando. Audio Non viene emesso alcun suono.

• Il DX-7555 non è collegato correttamente. Controllate tutti i collegamenti e apportate i cambiamenti necessari.
• È stata selezionata una sorgente d’ingresso sbagliata sull’amplificatore. Controllare le impostazioni della sorgente d’ingresso dell’amplificatore. Fate riferimento al manuale dell’amplificatore.
• Se nel menu SETUP si imposta su OFF la voce DIGI OUT, non è disponibile alcuna uscita audio (pagina 20). Non riuscite a riprodurre un CD.

• Il disco è inserito al rovescio. Caricate il disco con l’etichetta rivolta verso l’alto (pagina 12).
• Il disco è sporco. Rimuovete il disco e pulitelo (pagina 23).
• Si è formata della condensa nel DX-7555. Rimuovete il disco e lasciate acceso il DX-7555 per alcune ore, fino a quando la condensa è evaporata.
• Il disco non è standard. Andate alla voce “Dischi supportati” a pagina 23.
• Il disco CD-R/RW non è standard. Andate alla voce “Dischi supportati” a pagina 23. La riproduzione del CD salta.

• Installate il DX-7555 in un punto esente da vibrazioni.
• Il disco è sporco. Rimuovete il disco e pulitelo (pagina 23).
• Il disco è molto rovinato. Sostituitelo. Non riuscite a inserire i numeri dei brani per la riproduzione programmata.

• Sul CD non ci sono brani con il numero inserito. Inserite un altro numero (pagina 17). Per individuare alcuni brani occorre molto tempo.

• Il disco è sporco. Rimuovete il disco e pulitelo (pagina 23).
• Il disco è molto rovinato. Sostituitelo. SETUP Non si riesce a trovare il menu SETUP necessario.

• Se sono stati selezionati dei brani, anche quando il DX-7555 viene arrestato, prima di poter visualizzare tutti i menu SETUP occorre portare l’unità nello stato di arresto completo pemendo il tasto [ ]. Telecomando Il telecomando non funziona.

Nel telecomando non sono presenti le batterie. Installate batterie nuove (pagina 9). Le batterie sono esaurite. Sostituitele con batterie nuove (pagina 9). Le batterie non sono installate correttamente. Controllate le batterie e apportate i cambiamenti necessari (pagina 9). Il telecomando non è puntato verso il sensore del telecomando del DX-7555. Puntate il telecomando verso il sensore del telecomando del DX-7555 (pagina 9).

• Siete troppo distanti dal DX-7555. Usate il telecomando più vicino al DX-7555 (pagina 9). Il telecomando ha una portata di circa 5 metri.
• Una sorgente di luce intensa interferisce con il sensore del telecomando del DX-7555. Accertatevi che il DX-7555 non sia esposto alla luce solare diretta o a luci fluorescenti del tipo a invertitore. Se necessario, spostate l’unità.
• Se il DX-7555 è installato in un mobiletto con sportelli di vetro colorato, quando questi ultimi sono chiusi il telecomando potrebbe non funzionare correttamente. Aprite gli sportelli o usate un mobiletto senza vetri colorati. It-25 Risoluzione dei problemi—Continua non funziona.

• Non vi è alcun collegamento audio analogico RCA/phono. Per utilizzare l’ dovete effettuare un collegamento audio analogico (RCA/phono) tra il DX-7555 e il vostro sintoamplificatore AV Onkyo, anche se i due apparecchi sono già collegati digitalmente. ■ Significato dei messaggi visualizzati NO DISC: Non è stato caricato alcun disco, oppure la lettura del disco non è riuscita. FULL: È stato effettuato un tentativo di programmare più di 25 brani nella memoria. Il DX-7555 contiene un microcomputer per l’elaborazione dei segnali e le funzioni di controllo. In situazioni molto rare, gravi interferenze, disturbi provenienti da sorgenti esterne o elettricità statica, potrebbero causare un blocco. Nel caso improbabile che ciò si verifichi, scollegate il cavo di alimentazione, attendete almeno cinque secondi, quindi ricollegatelo. Onkyo declina ogni responsabilità per gli eventuali danni (come i costi di noleggio dei CD) derivanti dall’esito negativo delle registrazioni a seguito di problemi di funzionamento dell’unità. Prima di registrare dati importanti, accertatevi che la registrazione possa avvenire correttamente. It-26 Caratteristiche tecniche Lettura segnali: Risposta in frequenza: Rapporto segnale-rumore: Gamma dinamica: Distorsione armonica: Uscite audio Digitali ottiche: Uscite audio/Impedenza Digitali coassiali: Uscite audio/Impedenza Analogiche: Alimentazione: Consumo: Consumo in standby: Dimensioni (L × H × P): Peso: Condizioni di funzionamento Temperatura e umidità: Dischi supportati: Ottica senza contatto 2 Hz–20 kHz 111 dB 100 dB 0,0027% –22,5 dBm 0,575 p-p, 75 Ω 2,0 V (rms), 470 Ω AC 230-240 V, 50 Hz AC 220-230 V, 50/60 Hz AC 120 V, 60 Hz 16,0 W 0,2 W 435 × 111 × 405 mm 8,0 kg 5–35 ˚C, 5–85% (assenza di condensa) CD, CD-R, CD-RW, MP3 (I dischi che non sono stati finalizzati correttamente potrebbero risultare riproducibili solo in parte o non riproducibili del tutto.) Le specifiche tecniche e le caratteristiche sono soggette a cambiamenti senza preavviso. It-27 Sales & Product Planning Div. : 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN Tel: 072-831-8023 Fax: 072-831-8124
