MANUALE UTENTE COPIA 9020 OLIVETTI

01/02/00, 10.11 ITALIANO ENERGY STAR is a U.S. registered mark. Il produttore si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso. I requisiti qualitativi di questo prodotto sono attestati dall’apposizione della sul prodotto. marcatura Si richiama l’attenzione sulle seguenti azioni che possono compromettere la conformità sopra attestata, oltre, naturalmente, le caratteristiche del prodotto:

• errata alimentazione elettrica; div.p65

errata installazione o uso errato o improprio o comunque difforme dalle avvertenze riportate sul manuale d’uso fornito col prodotto;

sostituzione di componenti o accessori originali con altri di tipo non approvato dal costruttore, o effettuata da personale non autorizzato.

OPERAZIONI DI COPIATURA

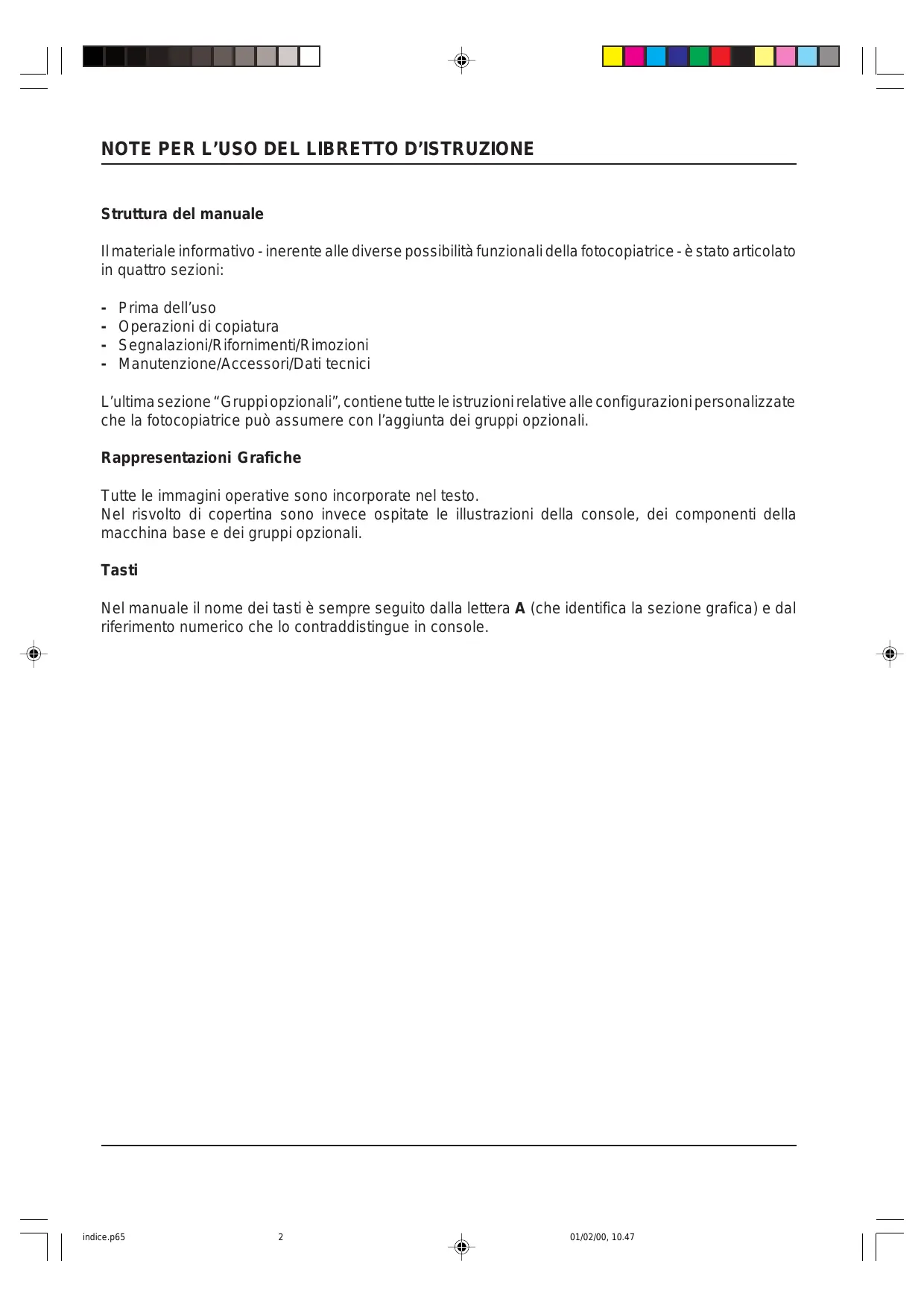

01/02/00, 10.47 NOTE PER L’USO DEL LIBRETTO D’ISTRUZIONE Struttura del manuale Il materiale informativo - inerente alle diverse possibilità funzionali della fotocopiatrice - è stato articolato in quattro sezioni:

Prima dell’uso Operazioni di copiatura Segnalazioni/Rifornimenti/Rimozioni Manutenzione/Accessori/Dati tecnici L’ultima sezione “ Gruppi opzionali”, contiene tutte le istruzioni relative alle configurazioni personalizzate che la fotocopiatrice può assumere con l’aggiunta dei gruppi opzionali. Rappresentazioni Grafiche Tutte le immagini operative sono incorporate nel testo. Nel risvolto di copertina sono invece ospitate le illustrazioni della console, dei componenti della macchina base e dei gruppi opzionali. Tasti Nel manuale il nome dei tasti è sempre seguito dalla lettera A (che identifica la sezione grafica) e dal riferimento numerico che lo contraddistingue in console. indice.p65

AVVERTENZE DI INSTALLAZIONE E DI UTILIZZO

Le condizioni ambientali influiscono sul corretto funzionamento della fotocopiatrice. Evitare l’installazione in luoghi caratterizzati dalle seguenti condizioni:

• Temperatura e umidità troppo alte o troppo basse. Per esempio accanto ad un rubinetto, uno scaldabagno, un umidificatore, un condizionatore, un radiatore o una stufa.
• Luce diretta del sole (se fosse inevitabile, fare in modo di mettere in ombra la macchina con delle tende).
• Scarsa ventilazione. Luoghi polverosi o in prossimità di emissioni di gas ammoniacali oppure accanto ad alcol o diluenti.
• Aree soggette a vibrazioni, superfici instabili.
• Aree soggette a rapide variazioni di temperatura. La qualità copia potrebbe risultare danneggiata a causa della condensa che si forma nella macchina se questa viene riscaldata rapidamente dopo essere stata a lungo in un ambiente freddo.
• Vicino a televisori, radio, computer o altre apparecchiature elettroniche. Alimentazione sicura
• Collegare la fotocopiatrice ad una presa 220/240 V AC di almeno 15 A.
• Utilizzare prese elettriche dotate di collegamento a terra, facilmente accessibili e dedicate esclusivamente alla copiatrice.
• Sistemare il cavo di alimentazione in modo che non possa essere calpestato (l’uso di cavi danneggiati può originare incidenti).
• L'interruttore generale ha funzioni soltanto di tipo operativo. Per sconnettere la fotocopiatrice, togliere la spina del cordone di alimentazione. Spazio di installazione
• Lasciare almeno 10 cm tra la copiatrice e la parete per assicurare l’areazione dell’aspiratore posteriore.
• Assicurare spazio sufficiente su entrambi i lati della fotocopiatrice per operare agevolmente. Prima di spostare la fotocopiatrice
• Le caratteristiche elettriche della fotocopiatrice sono indicate sulla targhetta collocata sulla parte posteriore. In caso di spostamento, controllare la corrispondenza con la rete. In caso di non corrispondenza, contattare il vostro rivenditore. Precauzioni per l’uso
• Non smontare o tentare di modificare la fotocopiatrice.
• Rimuovere con attenzione graffette e punti metallici dai fogli originali per evitare che possano cadere all’interno.
• L’area di fusione è molto calda. Accedere con cautela.
• Durante il processo di copiatura, non spegnere la macchina o aprire lo sportello anteriore per evitare possibili inceppamenti della carta.
• Non utilizzare prodotti spray vicino alla copiatrice.
• Quando la fotocopiatrice non funziona correttamente consultare il capitolo relativo all’autointervento. Nella maggior parte dei casi riuscirete a trovare la soluzione al problema. In caso contrario, spegnere la macchina, scollegare il cavo di alimentazione dalla presa e chiamare il rappresentante del servizio assistenza.
• Il costruttore declina ogni responsabilità nel caso di uso improprio, di installazione impropria, di collegamento ad apparecchiature non autorizzate, di uso di accessori non originali, di manomissione da parte di personale non autorizzato.

01/02/00, 10.49 COMPONENTI MACCHINA BASE (B risvolto di copertina)

Copertina premioriginale Raccoglitore uscita copie Console Contacopie di controllo Interruttore di accensione Pianetto dell’alimentatore manuale multiplo Alimentatore manuale multiplo Cassette alimentazione carta Piano esposizione Dispositivo di taratura Manopola fusore Spazzolino Leva bloccaggio gruppo trasferimento carta Asta di pulizia gruppo corona di carica Leva bloccaggio gruppo sviluppo Sportello destro Gruppo sviluppo toner nero Gruppo corona di trasferimento/separazione CONSOLE (A risvolto di copertina) DESCRIZIONE FUNZIONE OPERATIVA

Indicatore modo Sort Segnala la fascicolazione in ordine progressivo

Indicatore modo Staple-Sort Segnala la pinzatura delle copie

Indicatore modo Group Segnala la fascicolazione per gruppi

Indicatore modo separazione Segnala la selezione del modo separazione

Tasto Separazione Seleziona la copiatura dell’originale su 2 fogli distinti

Indicatori rapporti di riproduzione fissi Segnalano i rapporti fissi

Indicatore di Auto e di formato Segnala la selezione automatica della carta (AUTO), oppure il formato selezionato.

Indicatore inceppamento carta Segnala l’inceppamento del foglio

10. Indicatore scheda di controllo

Segnala che la scheda non è inserita oppure che non è stata letta

11. Indicatore esaurimento carta

Segnala che la carta è esaurita

12. Indicatore esaurimento toner

Segnala che il toner è esaurito

13. Indicatore Auto zoom

Segnala la selezione automatica del rapporto di riproduzione

Visualizza il n. di copie o il valore del rapporto di riproduzione

Ripristina lo stato iniziale

16. Tasto Clear/Stop

Annulla l’impostazione e arresta la copiatura in corso

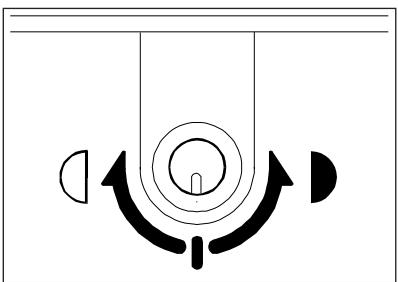

17. Regolatore esposizione

Regola la tonalità della copia

18. Tasto esposizione automatica

Seleziona automaticamente la tonalità della copia

19. Indicatore esposizione automatica

Segnala la selezione del modo di esposizione automatica

20. Tasto riduzioni fisse

Seleziona le riduzioni fisse

Seleziona il rapporto di riproduzione 1:1

22. Tasto ingrandimenti fissi

Seleziona gli ingrandimenti fissi

23. Tasto selezione carta e alimentazione

Seleziona il modo automatico della carta, la cassetta, l’alimentatore multiplo o il cassetto LCT (opzionale)

24. Indicatore posizione inceppamento carta

e tipo di alimentazione Segnala la posizione dell’inceppamento e il tipo di alimentazione

25. Tasto zoom automatico

Seleziona il modo di zoom automatico

Decrementa il rapporto di riproduzione (fino al 50%)

Segnala la selezione del modo zoom

Incrementa il rapporto di riproduzione (fino al 200%)

29. Tasto di lettura del rapporto di riproduzione

Visualizza il valore percentuale degli ingrandimenti/ riduzioni

30. Tasto avvio copiatura

Impostano il n. di copie

Seleziona il modo di Standby per il risparmio di energia

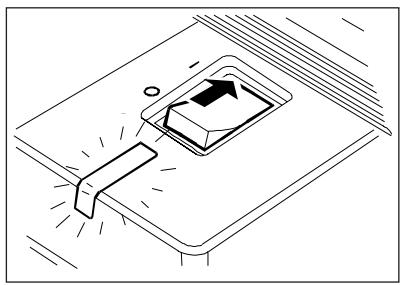

Interruttore di accensione su “I”. La spia luminosa dell’interruttore si accende e quella del tasto di AVVIO COPIATURA (A-30) comincia a lampeggiare (colore verde). La fotocopiatrice è immediatamente abilitata ad accettare tutte le impostazioni e il comando di copiatura. Esaurita la fase di preriscaldamento (circa 30 s), la spia luminosa del tasto di AVVIO COPIATURA (A-30) resta accesa (colore arancione) e la copiatura verrà automaticamente eseguita (se il tasto di AVVIO COPIATURA (A-30) è stato premuto nella fase di preriscaldamento). Condizioni all’accensione della copiatrice (Modo standard) Rapporto di riproduzione: 1:1 Regolazione dell’esposizione: automatica Selezione carta: automatica Numero copie:

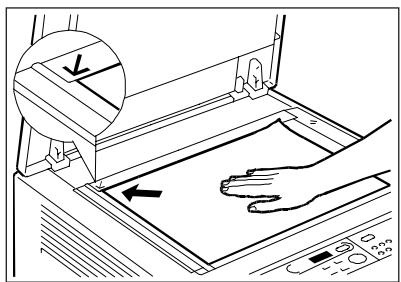

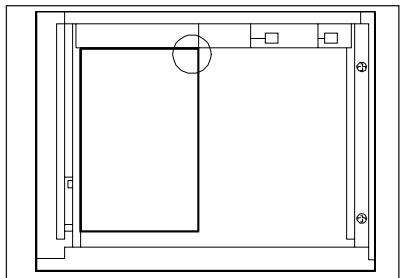

2. Posizionamento dell’originale

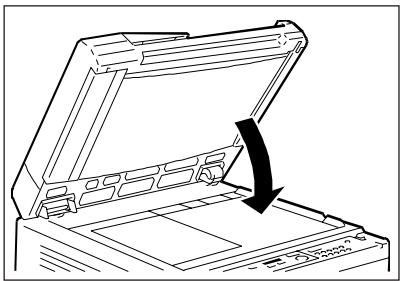

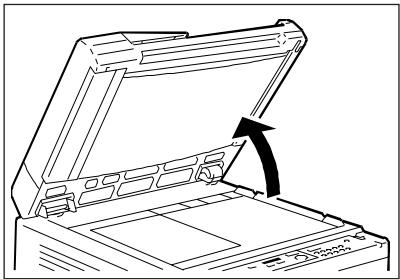

Sollevare la copertina premioriginale, disporre l’originale sul piano esposizione con la parte da copiare rivolta verso il basso e allineato con il segno “å” posto nell’angolo superiore sinistro.

3. Impostazione del modo di copiatura

per cambiare i parametri di copiatura del Modo standard, vedere le istruzioni dei seguenti paragrafi successivi: Impostazione del numero di copie (pag. 5) Regolazione dell’esposizione (pag. 5) Selezione del formato copia (pag. 6) Riduzioni e ingrandimenti (pag. 6)

4. Esecuzione della tiratura

Premere il tasto di AVVIO COPIATURA (A-30). In fase di copiatura l’indicatore del tasto è acceso (colore arancione). Tasto CLEAR/STOP Per interrompere la copiatura in corso o modificare il numero di copie impostate, premere il tasto CLEAR/STOP (A-16). Tasto RESET Per ripristinare il Modo standard, premere il tasto RESET (A-15).

FUNZIONE DI AUTORIPRISTINO

Se entro due minuti non vengono effettuate copie, o nessun tasto viene premuto, la fotocopiatrice ritorna automaticamente al Modo standard. FUNZIONE DI STANDBY (Economizzazione di energia) Quando la fotocopiatrice non viene utilizzata, è conveniente selezionare questa funzione che permette un notevole risparmio di energia elettrica. Premere il tasto STANDBY (A-32) per attivare la funzione (lo stesso tasto la disattiva quando è attivata). Quando la funzione è attivata, tutti gli indicatori della console si spengono e restano accesi quello del tasto STANDBY e dell’interruttore di accensione.

01/02/00, 10.49 Note - Se la fotocopiatrice resta inattiva per un periodo di tempo lungo (ad esempio durante la notte) conviene spegnerla. - Quando la funzione di Standby viene disattivata per effettuare delle copie, il tempo di preriscaldamento è inferiore a quello standard da macchina spenta.

FUNZIONE DI STANDBY AUTOMATICO

Se la fotocopiatrice non viene utilizzata per 15 minuti, la funzione di Standby viene attivata automaticamente. Anche in questo caso, tutti gli indicatori della console si spengono; quello del tasto Standby lampeggia (colore arancione), mentre resta acceso quello dell’interruttore di accensione. Per disattivare la funzione premere il tasto STANDBY (A-32).

IMPOSTAZIONE DEL TEMPO DI SPEGNIMENTO AUTOMATICO

Se la copiatrice non viene utilizzata per 30 minuti, si disattiva automaticamente. Per riaccendere nuovamente la copiatrice, premere il tasto di accensione. Il tempo di spegnimento automatico può essere impostato in una gamma da 10 minuti a 2 ore.

1. Premere il tasto A (A-19) per 5 secondi o un tempo maggiore.

2. Sul display viene visualizzata la selezione standard del tempo (A-4).

3. Selezionare l'impostazione di tempo desiderata con il tasto ZOOM + (A-28) e - ZOOM (A-26) o con

4. Sul display del pannello comandi viene visualizzata l'impostazione selezionata (da A-1 ad A-9).

5. Premere il tasto Sorter (A-4) per memorizzare le impostazioni di tempo ed uscire da questo modo.

Se non si desidera specificare un orario, premere il tasto Reset (A-15) per uscire da questo modo senza aver memorizzato l'impostazione di tempo.

IMPOSTAZIONE DEL NUMERO DI COPIE

Per selezionare il numero di copie da effettuare, utilizzare i TASTI NUMERICI (A-31). Si possono impostare fino a 99 copie. Per correggere un’impostazione errata, premere il tasto CLEAR/STOP (A-16), dopodiché effettuare una nuova selezione. REGOLAZIONE DELL’ESPOSIZIONE (Chiaro/scuro) Automatica Con la modalità di controllo automatico dell’esposizione, la fotocopiatrice regola automaticamente il livello di esposizione adatto all’originale. All’accensione della macchina la modalità è attivata (Modo standard) e l’INDICATORE ESPOSIZIONE AUTOMATICA (A-19) è acceso. Per selezionarla quando è attivata la regolazione manuale, premere il tasto di ESPOSIZIONE AUTOMATICA (A-18).

01/02/00, 10.49 Manuale Disinserire l’esposizione automatica premendo il tasto di ESPOSIZIONE AUTOMATICA (A-18) l’INDICATORE ESPOSIZIONE AUTOMATICA (A-19) si spegne - e utilizzare il REGOLATORE ESPOSIZIONE (A-17). Per ottenere copie più scure, spostare il cursore verso destra (lunetta scura). Per ottenere copie più chiare, spostare il cursore verso sinistra (lunetta chiara).

SELEZIONE DEL FORMATO COPIA

Selezione automatica (Modo standard) La fotocopiatrice seleziona automaticamente il formato carta adeguato in base al rapporto tra l’originale e il rapporto di riproduzione. All’accensione della macchina la selezione automatica è inserita. Per attivarla - ed effettuare copie con la selezione automatica - quando è selezionata quella manuale, procedere come descritto:

1. Posizionare l’originale sul piano esposizione e abbassare la copertina premioriginale.

2. Premere il tasto SELEZIONE CARTA (A-23) fino a che l’INDICATORE DI AUTO (A-8) si accende

Note - Non è possibile selezionare contemporaneamente il modo di selezione automatica della carta e il modo zoom automatico. - Quando il formato copia appropriato (selezionato automaticamente) non è disponibile, l’indicatore del formato lampeggia. Contemporaneamente si accende l’indicatore del formato copia alternativo che la fotocopiatrice seleziona automaticamente per portare a termine la copiatura. Selezione manuale Premere il tasto SELEZIONE CARTA (A-23) fino a che l’indicatore del formato carta desiderato si illumina.

RIDUZIONI E INGRANDIMENTI

Per ridurre o ingrandire le copie, l’operatore può scegliere tra tre diverse possibilità: con rapporti fissi, con lo zoom e con lo zoom automatico. Riduzioni/ingrandimenti fissi Con questa modalità, un originale di formato standard può essere copiato su un formato standard più piccolo o più grande (per esempio A3->A4 oppure A4->A3). Selezioni: Max 200% INGRANDIMENTI A4 > A3 A3 > A4 Min 50% RIDUZIONI

01/02/00, 10.49 Premere il tasto INGRANDIMENTI FISSI (A-22) per copiare su un formato più grande. Premere il tasto RIDUZIONI FISSE (A-20) per copiare su un formato più piccolo. Per ritornare al rapporto di riproduzione al 100% premere il TASTO 1:1 (A-21). Riduzioni/ingrandimenti con lo zoom Con lo zoom si possono realizzare copie ridotte o ingrandite, mediante la selezione di un rapporto di riproduzione variabile fra il 50% e il 200% con incrementi dell’1%. Premere il tasto ZOOM +(A-28) per aumentare il rapporto di riproduzione. Premere il tasto - ZOOM (A-26) per diminuire il rapporto di riproduzione. Dopo la pressione del tasto Zoom, il valore del rapporto di riproduzione verrà visualizzato sul display per 2 secondi. Per rileggere il valore premere il tasto di LETTURA DEL RAPPORTO DI RIPRODUZIONE (A-29). Riduzioni/ingrandimenti con lo zoom automatico Il valore del rapporto di riproduzione viene determinato automaticamente (dalla fotocopiatrice) in base alle dimensioni dell’originale e del formato carta. Per attivare la selezione automatica del rapporto di riproduzione, premere il tasto di ZOOM AUTOMATICO (A-25). Quando la selezione è attivata l’indicatore relativo è acceso. Nota Quando si usa l’alimentatore manuale o la cassetta universale non si può utilizzare lo zoom automatico.

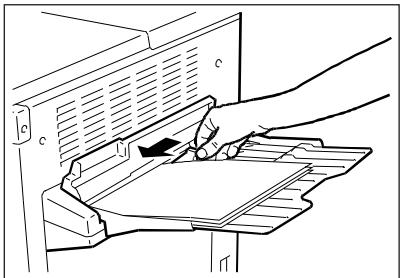

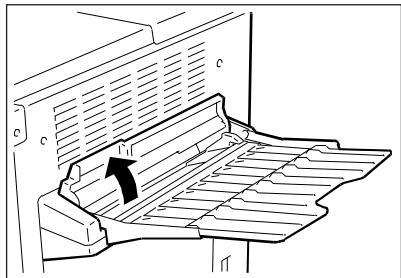

UTILIZZO DELL’ALIMENTATORE MANUALE MULTIPLO

Conviene utilizzare l’alimentatore multiplo quando non è inserita la cassetta del formato desiderato oppure per l’alimentazione dei supporti speciali. Nell’alimentatore multiplo, si possono inserire circa 50 fogli ( grammatura: da 64 g/m2 - 128 g/m2 ). Sequenza operativa:

1. Posizionare l’originale sul piano esposizione.

2. Premere il tasto ALIMENTAZIONE (A-23) fino a quando l’indicatore dell’alimentatore si accende.

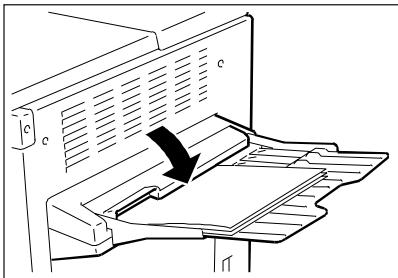

3. Alzare il coperchio dell’alimentatore multiplo

4. Inserire i fogli e regolare la

guida di allineamento in base al formato della copia.

5. Chiudere il coperchio.

6. Avviare la tiratura con il tasto

AVVIO COPIATURA (A-30).

7. A fine copiatura per ritornare

all’alimentazione da cassetta premere il tasto ALIMENTAZIONE (A-23).

01/02/00, 10.49 COPIATURA DI PAGINE CONTIGUE SU FOGLI SEPARATI Con questa procedura è possibile copiare due pagine di un libro o di una rivista su due fogli separati, senza dover spostare l’originale. Inoltre, la procedura può essere utile anche per copiare contemporaneamente due originali di formato A4 con una sola operazione di copiatura. Note - Per utilizzare la procedura, è preferibile selezionare l’alimentazione carta da cassetta (formato A4). Sequenza operativa:

1. Premere il tasto di SEPARAZIONE (A-6).

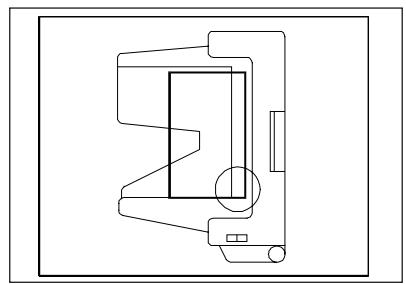

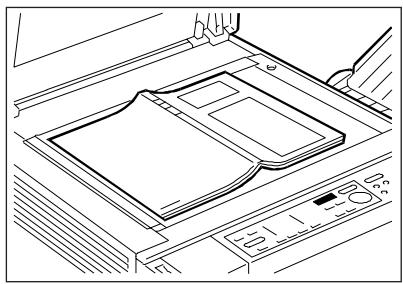

2. Sistemare l’originale sul piano esposizione. La mezzeria del

libro deve essere posizionata in corrispondenza del riferimento A4, con il numero di pagina maggiore a sinistra, in tal modo le copie usciranno in sequenza ordinata.

3. Abbassare la copertina premioriginale e premere l tasto di

AVVIO COPIATURA (A-30) Nel caso si vogliano effettuare più copie di ciascuna pagina, prima verranno effettuate tutte le copie della pagina a sinistra, poi tutte le copie della pagina a destra.

4. A fine copiatura per disattivare la modalità, premere il tasto di

COPIATURA SU SUPPORTI SPECIALI

La fotocopiatrice è in grado di copiare su supporti speciali come fogli OHP (trasparenti), cartoline postali ed etichette autoadesive. Sequenza operativa:

1. Posizionare l’originale sul piano esposizione secondo i riferimenti evidenziati.

2. Alzare il coperchio dell’alimentatore multiplo.

3. Inserire i supporti speciali e regolare la guida di allineamento in base al formato della copia.

4. Abbassare il coperchio dell’alimentatore multiplo, selezionare l’alimentatore multiplo, premendo il

tasto di ALIMENTAZIONE (A-23).

5. Impostare il numero di copie desiderato utilizzando i tasti NUMERICI (A-31).

6. Avviare la tiratura con il tasto di AVVIO COPIATURA (A-30).

Note - Per la direzione di alimentazione dei fogli OHP e dei supporti speciali, attenersi alle indicazioni riportate sulle confezioni dei medesimi. - Per le cartoline postali (formato A6) alimentarle orizzontalmente.

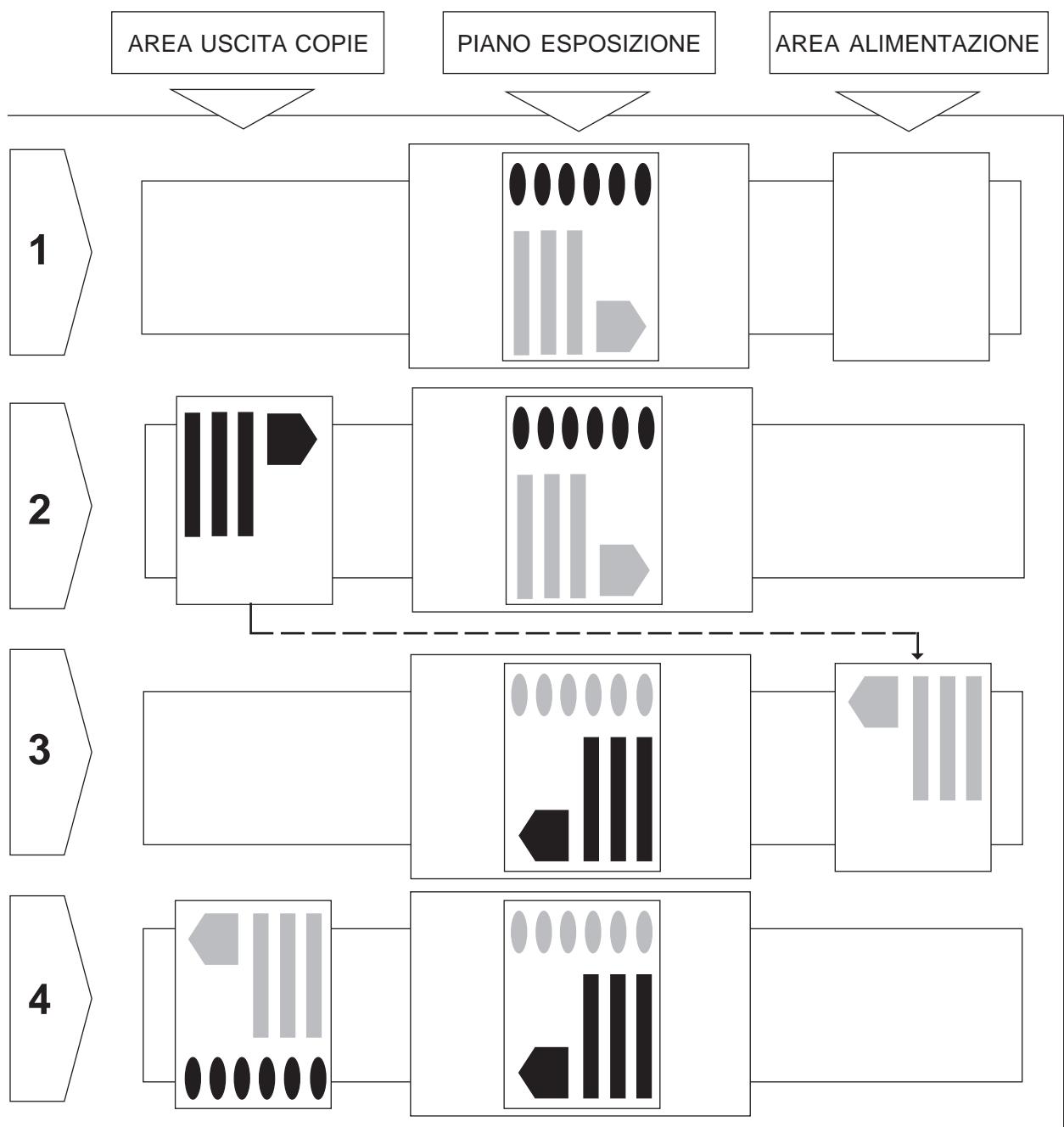

Esempio: Riproduzione di un originale a due facciate su copia fronte-retro

PIANO ESPOSIZIONE AREA ALIMENTAZIONE

1. Posizionare l’originale sul piano esposizione e premere il tasto di AVVIO COPIATURA (A-30).

2. Copia (prima facciata).

3. Posizionare l’originale come in figura (seconda facciata) e inserire la copia- capovolta e posizionata

come in figura - nell’alimentatore multiplo. Premere il tasto di AVVIO COPIATURA (A-30).

4. Copia (seconda facciata).

01/02/00, 10.49 SEGNALAZIONI TONER L’indicatore si accende quando manca il toner. Per il rifornimento del toner fare riferimento al capitolo “Rifornimento del toner” a pag. 13. CARTA L’indicatore lampeggia per segnalare la mancanza di carta nel dispositivo selezionato (cassetta, alimentatore manuale multiplo o nel cassetto LCT opzionale). In questo caso, l’operatore deve inserire la carta (vedi capitolo ”Rifornimento carta “ a pag. 10). INCEPPAMENTO CARTA L’indicatore lampeggia per segnalare l’inceppamento della carta (consultare il capitolo “Rimozione dei fogli inceppati” a pag. 11). SCHEDA DI CONTROLLO (Gruppo opzionale) Quando l’indicatore lampeggia, verificare la presenza della scheda di controllo. Se inserita, controllare che sia inserita correttamente. Se l’indicatore non si spegne, rivolgersi al servizio assistenza. L’operatore troverà tutte le informazioni relative all’utilizzo della scheda di controllo nel libretto istruzioni specifico del gruppo opzionale. SEGNALAZIONE “E” (CHIAMARE IL SERVIZIO DI ASSISTENZA) La visualizzazione - sul display - , del codice d’errore “E” seguito da un numero, segnala l’errato funzionamento della fotocopiatrice. In questo caso è consigliabile provare a spegnere e riaccendere la fotocopiatrice; se l’inconveniente permane, scollegare la presa di alimentazione e contattare il servizio di assistenza segnalando il codice d’errore. RIFORNIMENTO CARTA

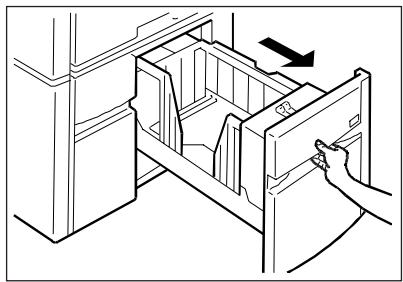

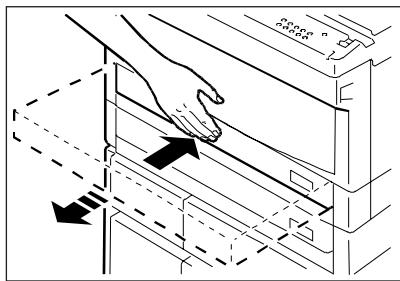

1. Aprire la cassetta premendo

nella zona indicata.

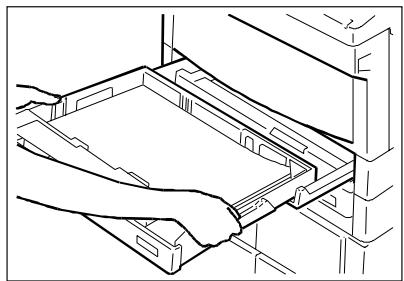

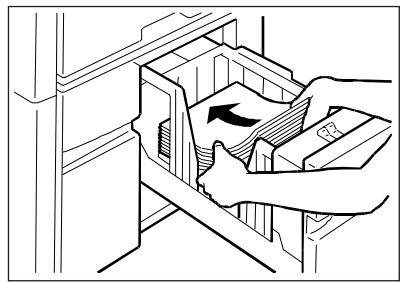

2. Collocare i fogli nella cassetta

(attenzione a non superare l’indicazione di massimo livello).

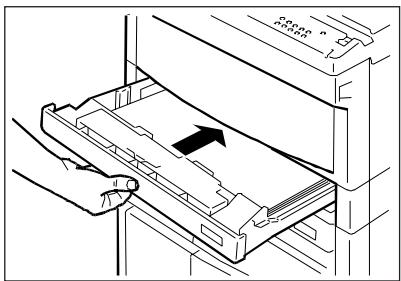

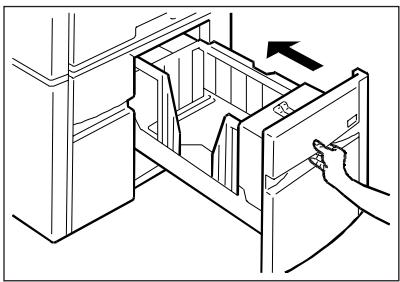

4. Spingere lentamente la cassetta, finché non si blocca e si

3. Allineare i fogli sotto le alette

01/02/00, 10.49 Note - Quando l’indicatore esaurimento carta lampeggia durante un ciclo di copiatura, aggiungere prima la carta e poi premere il tasto di AVVIO COPIATURA (A-30). La fotocopiatrice eseguirà il numero di copie rimanenti. - Nella cassetta si possono inserire fino a 250 fogli (carta da 80 g/m2). - Sistemare la carta non utilizzata nella sua confezione originale e conservare la confezione in un ambiente fresco e asciutto.

RIMOZIONE DEI FOGLI INCEPPATI

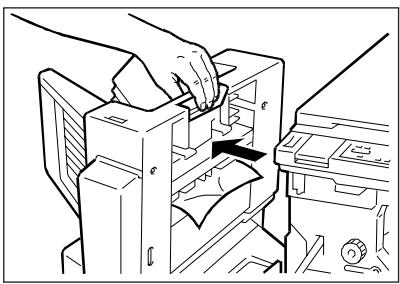

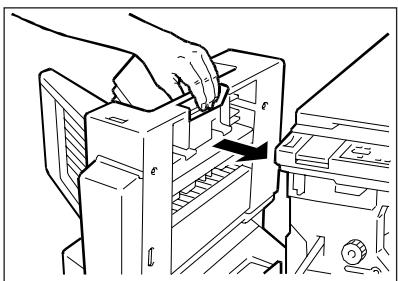

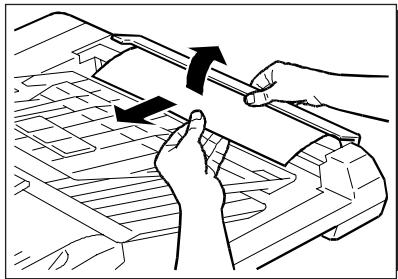

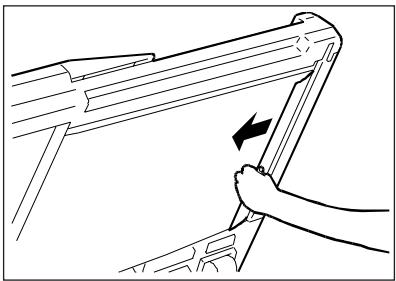

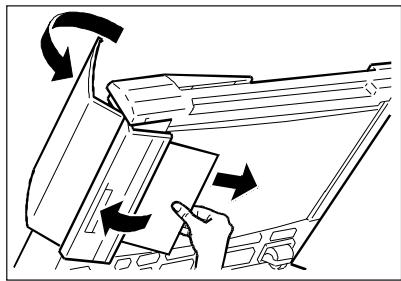

Quando avviene un inceppamento, l’INDICATORE INCEPPAMENTO CARTA (A-9) lampeggia. Contemporaneamente a questa segnalazione l’INDICATORE POSIZIONE INCEPPAMENTO CARTA (A-24) segnala la posizione dell’inceppamento.

SCHEMA POSIZIONAMENTO INCEPPAMENTO CARTA

Area trasferimento carta (zona anteriore) ADF Sorter Area di alimentazione (zona destra) Cassetto LCT

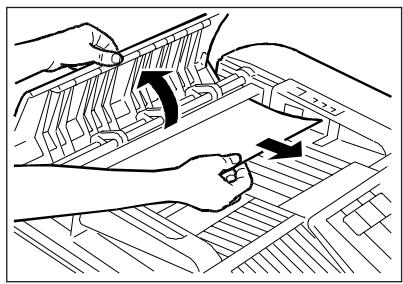

AREE DI INCEPPAMENTO E RIMOZIONI

Gli esempi mostrano le aree della fotocopiatrice in cui possono verificarsi gli inceppamenti e mettono l’operatore in grado di rimuoverli. Talvolta si possono verificare degli inceppamenti (ad esempio 2 fogli) che interessano due diverse aree della fotocopiatrice. Anche in questo caso, l’operatore dispone di tutte le segnalazioni necessarie (L’INDICATORE POSIZIONAMENTO INCEPPAMENTO CARTA /A-24 segnala le due posizioni di inceppamento) e per la rimozione valgono le stesse indicazioni fornite di seguito.

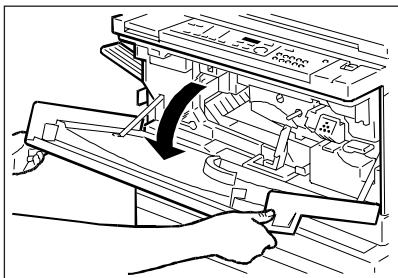

1. Aprire lo sportello anteriore.

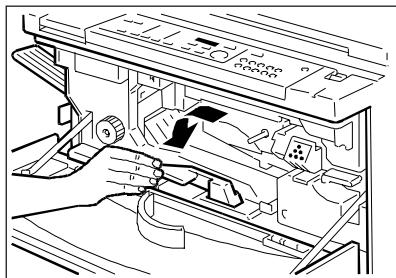

2. Girare la leva di bloccaggio

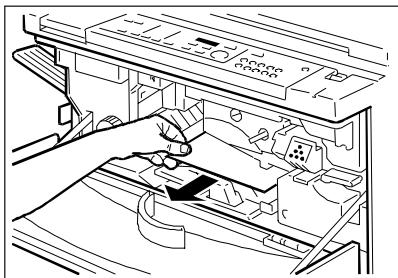

3. Rimuovere il foglio avendo

cura di non strapparlo. Se succede, assicurarsi che tutti i pezzi vengano rimossi. Fare attenzione a non toccare il cilindro, si potrebbe danneggiare.

4. Riportare la leva in posizione

5. Chiudere lo sportello anteriore.

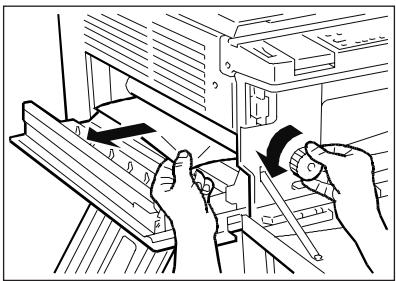

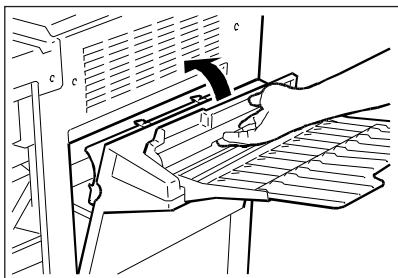

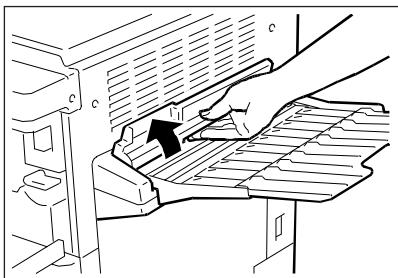

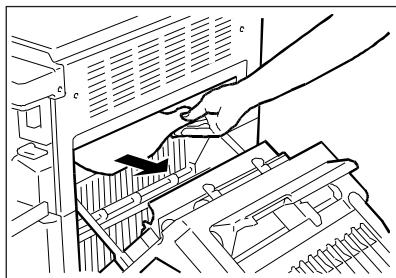

AREA DI ALIMENTAZIONE (Zona destra)

1. Aprire lo sportello anteriore.

Alzare il coperchio dell’alimentatore multiplo e agendo sulla maniglia sganciare l’alimentatore multiplo. (Se è presente il il cassetto LCT aprire lo sportello destro del cassetto).

2. Estrarre il foglio inceppato.

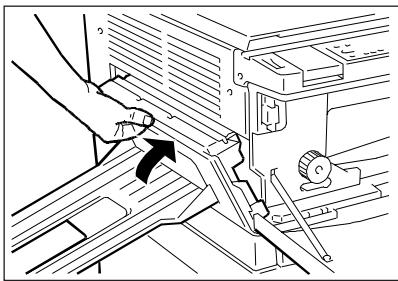

3. Riagganciare l’alimentatore

multiplo. Chiudere il coperchio. Chiudere lo sportello anteriore.

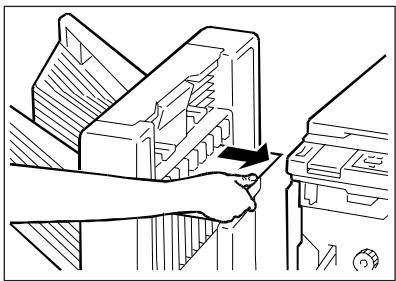

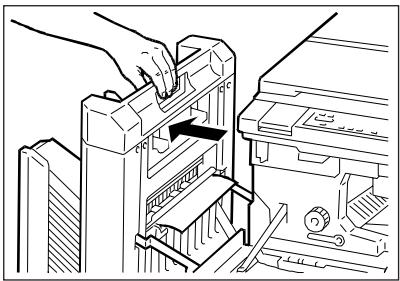

1. Togliere la carta dal raccoglitore uscita copie. Aprire lo

sportello anteriore e poi quello sinistro agendo sulla maniglia.

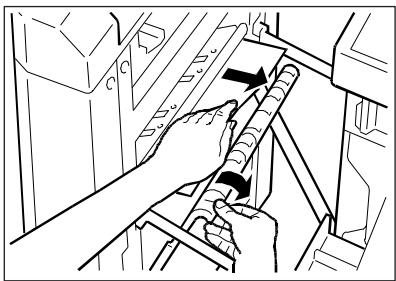

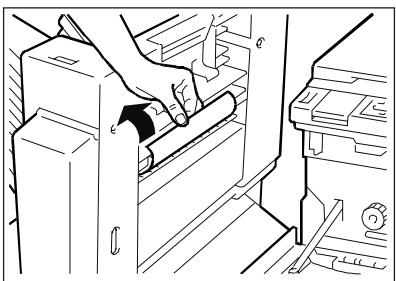

2. Ruotare la manopola in senso

antiorario e rimuovere il foglio inceppato.

3. Chiudere lo sportello sinistro

e poi quello anteriore.

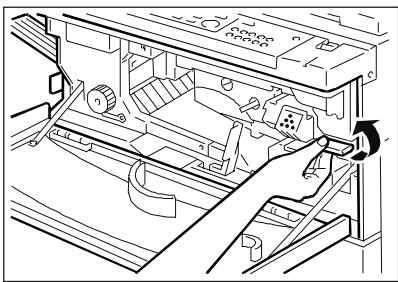

RIFORNIMENTO DEL TONER

1. Aprire lo sportello anteriore e

spostare la leva di bloccaggio del gruppo di sviluppo in senso antiorario.

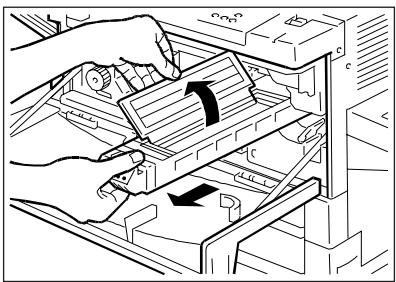

2. Tirare verso di sé il gruppo

sviluppo fino all’arresto. Aprire il coperchio.

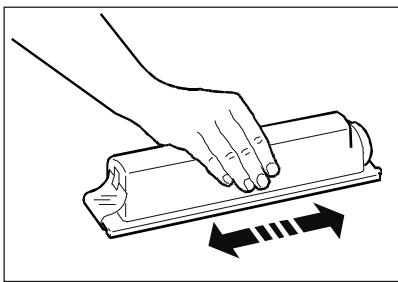

3. Agitare bene la nuova cartuccia.

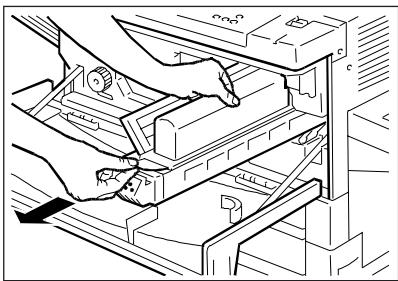

4. Far aderire il bordo della cartuccia alla scanalatura del

gruppo di sviluppo, inserire il dentino della cartuccia nel foro del gruppo.

6. Picchiettare sulla cartuccia in

modo che tutto il toner fuoriesca. Non aggiungere ulteriore toner. Rimuovere la cartuccia vuota dal gruppo. Chiudere il coperchio e reinserire il gruppo.

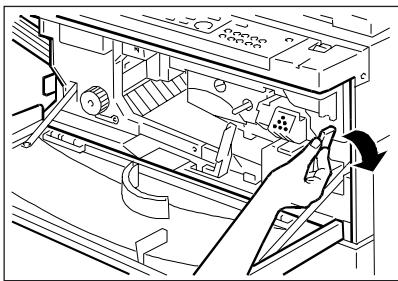

7. Riportare la leva nella posizione iniziale. Chiudere lo sportello anteriore.

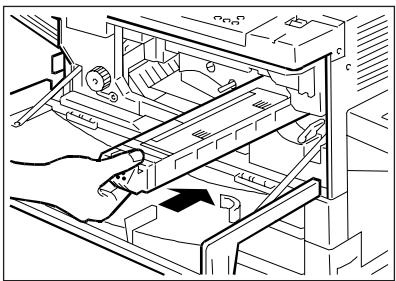

5. Tenendo premuta la cartuccia

rimuovere il nastro adesivo.

01/02/00, 10.49 AUTOINTERVENTO Possono verificarsi - specialmente nella fase iniziale - inconvenienti non dovuti al cattivo funzionamento della fotocopiatrice, lo scopo delle seguenti indicazioni è di aiutarvi a risolvere autonomamente questi eventuali problemi, eliminando perdite di tempo. La cura che l’operatore dedica alla manutenzione preventiva della fotocopiatrice è importante e si ripercuote positivamente sulla qualità delle vostre copie. AZIONANDO L’INTERRUTTORE DI ACCENSIONE LA FOTOCOPIATRICE NON FUNZIONA Controllare: - La posizione dell’interruttore di accensione - Che il cordone sia collegato correttamente e in modo stabile alla presa di corrente. LE COPIE SONO TROPPO CHIARE O TROPPO SCURE Regolazione manuale: - Per ottenere copie più scure spostare il cursore del REGOLATORE ESPOSIZIONE (A-17) verso destra. - Per ottenere copie più chiare spostare il cursore del REGOLATORE ESPOSIZIONE (A-17) verso sinistra. Quando viene utilizzato il modo di CONTROLLO AUTOMATICO DELL’ESPOSIZIONE e le copie risultano comunque troppo chiare o troppo scure: - Ruotare il DISPOSITIVO DI TARATURA in senso orario per ottenere copie più chiare. - Ruotare il DISPOSITIVO DI TARATURA in senso antiorario per ottenere copie più scure.

LE COPIE SONO SISTEMATICAMENTE MACCHIATE

Quando le macchie si presentano sempre nello stesso punto, pulire il vetro del piano esposizione e la copertina premioriginale.

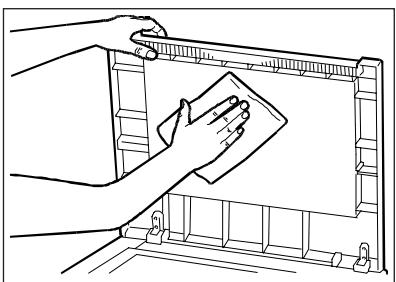

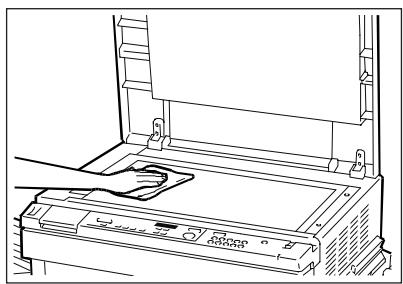

01/02/00, 10.49 PULIZIA PERIODICA E’ consigliabile pulire le seguenti parti della fotocopiatrice una volta alla settimana o quando le copie ottenute non sono sufficientemente nitide o sono macchiate. PIANO ESPOSIZIONE COPERTINA PREMIORIGINALE

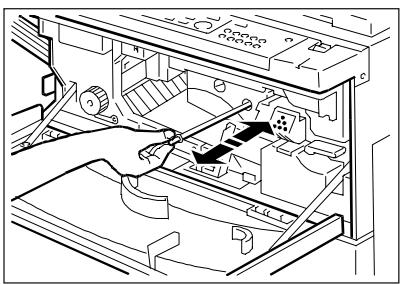

PULIZIA FILO CORONA DI CARICA

Pulire il vetro del piano di copiatura usando un panno imbevuto con un prodotto specifico, quindi asciugarlo accuratamente. Pulire la superficie usando un panno imbevuto con un prodotto specifico per materiali plastici, quindi asciugarlo accuratamente. Spegnere la fotocopiatrice e aprire lo sportello anteriore. Estrarre e reinserire l’asta per la pulizia del filo corona. L’operazione va ripetuta più volte. A operazione eseguita, riportare l’asta nella posizione iniziale.

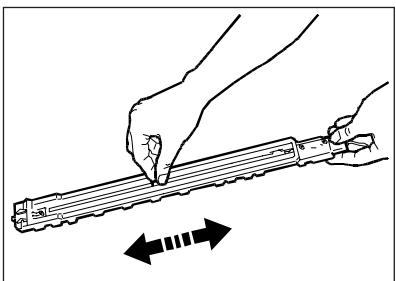

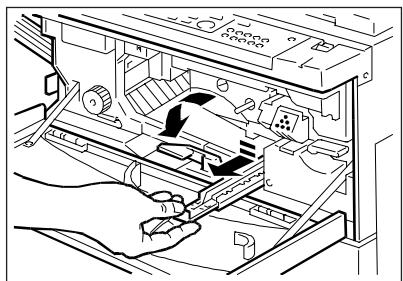

PULIZIA GRUPPO DI TRASFERIMENTO/SEPARAZIONE

1. Spegnere la fotocopiatrice e

aprire lo sportello anteriore. Spostare la leva di bloccaggio verso sinistra. Spingere leggermente verso il basso il gruppo corona ed estrarlo completamente.

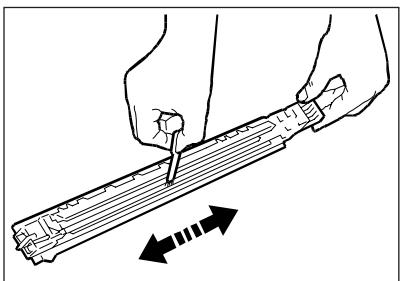

2. Capovolgere il gruppo coro- 3. Utilizzare lo spazzolino per pulina e spostare più volte il

re la scanalatura arancione del cursore da un’estremità algruppo corona. l’altra.

4. Con i fili rivolti verso l’alto effettuare il reinserimento del gruppo in sede.

5. Spostare la leva di bloccaggio

verso destra, e chiudere lo sportello anteriore.

MATERIALI DI CONSUMO E ACCESSORI OPZIONALI

MATERIALI DI CONSUMO

CARTA Oltre alla normale carta xerografica, si può utilizzare carta riciclata, colorata e trasparenti per lavagne luminose. Per maggiori dettagli, contattare il vostro concessionario. TONER Aggiungere toner (Solo quello specifico) quando segnalato dal relativo indicatore. Il toner va conservato in ambiente fresco con temperatura inferiore ai 35° C, assicurandosi che non sia esposto alla luce diretta del sole. ACCESSORI OPZIONALI CASSETTA La fotocopiatrice è alimentata da due cassette frontali. La dotazione standard prevede due cassette dei seguenti formati: A4 e A3. Formati disponibili: Europa: B5 - B5R - A4 - A4R - B4 - A3 USA: LTR - LTRR - LGL - LDG

01/02/00, 10.49 CARATTERISTICHE GENERALI Tipo: Piano esposizione: Fotoconduttore: Toner: Rapporti di riproduzione: Formato massimo originali Tempo di preriscaldamento: Prima copia entro: Alimentazione della carta: Velocità di copiatura: Multicopie: Tensione di alimentazione: copiatrice da tavolo su carta comune fisso organico in cartuccia monocomponente in cartuccia Diretto 1:1,000 + 0,5% Riduzioni 1:0,500 1:0,707 (A3->A4) Ingrandimenti: 1:2,000 1:1,414 (A4->A3) Zoom: 1:0,500 -1:2,000 Max. 30 s (temperatura ambiente 20° C) 8 s (A4/alimentazione da cassetta superiore) 2 cassette (250 fogli), alimentatore multiplo (50 fogli) 1:1 20 copie/min 11 copie/min Riduzioni A3->A4R 14 copie/min Ingrandimenti A4R->A3 11 copie/min 1-99 230 V 50 Hz Dimensioni e peso Lunghezza: Profondità: Altezza: Peso: 697 mm 617 mm 541 mm 58 kg ADF (ALIMENTATORE AUTOMATICO DI ORIGINALI - C risvolto di copertina) Per fotocopiare un gruppo di originali con l’ADF, impilare i fogli sul vassoio di alimentazione e premere il tasto di AVVIO COPIATURA (A-30). L’ADF preleva automaticamente ogni originale, lo posiziona sul piano esposizione e dopo l’esecuzione della copiatura lo restituisce sul vassoio per il recupero degli originali. L’ADF può contenere un massimo di 15 fogli di formato A3 e 30 di formato A4. COMPONENTI

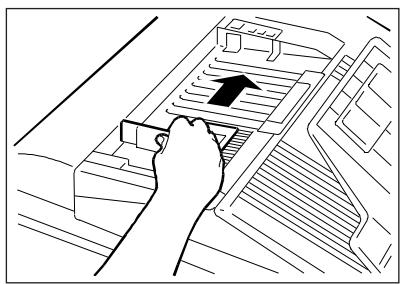

1. Indicatore di posizionamento degli originali

Si accende quando gli originali sono posizionati sul vassoio di alimentazione.

2. Vassoio di alimentazione degli originali

I fogli vanno posizionati con il lato da copiare rivolto verso l’alto.

3. Pianetto per il recupero degli originali copiati

4. Coperchio dell’area di consegna degli originali

5. Coperchio dell’area di alimentazione

6. Guida carta scorrevole

Regolare in base al formato Originali copiabili con l’ADF Carta da 50 g/m2 a 105 g/m2 Formato carta massimo A3 I seguenti tipi di originali non vanno utilizzati:

Strappati o con buchi Piegati o arricciati Con graffette o punti metallici Con carta carbone sul retro Con superficie ruvida Trasparenti per lavagne luminose Copiatura con l’ADF

1. Regolare la guida carta adattandola al formato dell’originale.

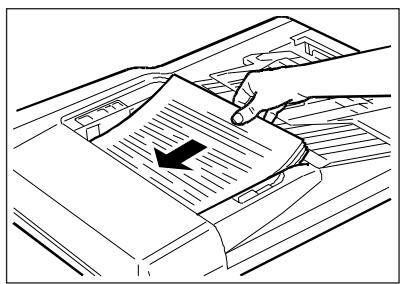

2. Sistemare gli originali sul vassoio di alimentazione con il

lato da copiare rivolto verso l’alto.

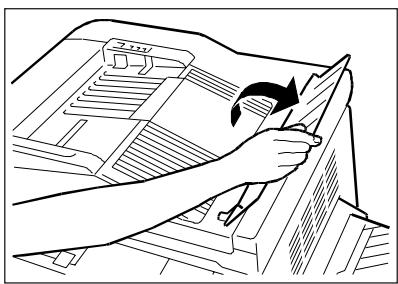

3. Prima di inserire gli originali di

formato A3 o B4 sul vassoio di alimentazione, Aprire il pianetto per il recupero degli originali. Dopo l’inserimento degli originali abbassare il pianetto.

4. Impostare il numero di copie desiderato e premere il tasto di AVVIO COPIATURA(A-30).

- Se un originale viene posizionato sull’ADF mentre un altro si trova sul piano di copiatura gli indicatori di INCEPPAMENTO e POSIZIONE INCEPPAMENTO CARTA (A-9 e A-24) lampeggiano fino a quando l’originale posizionato sul piano di copiatura non viene tolto. - Per interrompere il processo di copiatura premere il tasto CLEAR/STOP (A-16).

01/02/00, 10.49 Rimozione dei fogli inceppati nell’ADF Quando gli indicatori: INCEPPAMENTO CARTA (A-9) POSIZIONE INCEPPAMENTO CARTA (A-24) POSIZIONAMENTO ORIGINALI (C-1) lampeggiano contemporaneamente, operare come segue:

1. Togliere gli originali dal vassoio di alimentazione, aprire il

coperchio sul lato sinistro e rimuovere il foglio inceppato.

2. Aprire il coperchio dell’area di

consegna sul lato destro e rimuovere il foglio inceppato.

4. Aprire il coperchio sul lato sinistro e rimuovere il foglio inceppato.

5. Se il foglio s’inceppa nell’area

di consegna degli originali, aprire il coperchio destro e rimuovere il foglio inceppato.

CARATTERISTICHE TECNICHE Potenza assorbita: max. 60 W Dimensioni: 61 cm 51 cm 10 cm Peso: 10,2 kg (lunghezza) (larghezza) (altezza)

01/02/00, 10.49 FUNZIONE AUTOMATICA DI INDIVIDUAZIONE ORIGINALI NON COPIATI Questa funzione è particolarmente utile quando si verifica un’inceppamento nel corpo macchina durante una copiatura con l’ADF. In questo caso, l’operatore deve rimuovere il foglio inceppato, recuperare gli originali restituiti sul vassoio, aver cura di rimpilarli (ripristinando la sequenza iniziale) e avviare la copiatura. La fotocopiatrice è in grado di contare gli originali, individuare il primo originale non copiato e ripartire con la copiatura da quest’ultimo. SORTER 10 / SORTER 20 (E/F risvolto di copertina) Il sorter può fascicolare con due modalità operative selezionate dall’operatore in base alle proprie esigenze di impaginazione. Nel modo SORT (modo di fascicolazione in ordine progressivo) la copia di ciascun originale viene consegnata in uno scomparto diverso mantenendo la corretta impaginazione. Nel modo GROUP ( modo di fascicolazione per gruppi) tutte le copie dello stesso originale vengono consegnate nello stesso scomparto. COMPONENTI (Sorter 10 /E risvolto di copertina)

2. Scomparti di consegna delle copie (Numero scomparti: 10)

COMPONENTI (Sorter 20 /F risvolto di copertina)

2. Scomparti di consegna delle copie (Numero di scomparti: 20)

ESECUZIONE E FASCICOLAZIONE DELLE COPIE MODO SORT

1. Premere il tasto SORT/GROUP/STAPLER-SORT (A-4) fino a quando l’indicatore

2. Impostare il numero di copie da effettuare, utilizzando i tasti NUMERICI (A-31).

Nota Se vengono impostate un numero di copie che eccedono il numero degli scomparti (10 per il Sorter 10 e 20 per il Sorter 20), la fotocopiatrice automaticamente correggerà l’impostazione (a 10 o 20) per renderla compatibile con la dotazione strutturale del Sorter ed effettuerà la copiatura.

3. Premere il tasto AVVIO COPIATURA (A-30).

ESECUZIONE E FASCICOLAZIONE DELLE COPIE MODO GROUP

1. Premere il tasto SORT/GROUP/STAPLE-SORT (A-4) fino a quando l’indicatore

2. Impostare il numero di copie da effettuare, utilizzando i tasti NUMERICI (A-31).

01/02/00, 10.50 si accende. Nota Se vengono impostate un numero di copie che eccedono il numero degli scomparti (10 per il Sorter 10 e 20 per il Sorter 20), la fotocopiatrice automaticamente correggerà l’impostazione (a 10 o 20) per renderla compatibile con la dotazione strutturale del Sorter ed effettuerà la copiatura.

3. Premere il tasto AVVIO COPIATURA (A-30).

RIMOZIONE DEI FOGLI INCEPPATI NEL SORTER 10

L’inceppamento nel Sorter è segnalato dagli indicatori: INCEPPAMENTO CARTA (A-9) e POSIZIONE INCEPPAMENTO CARTA (A-24)

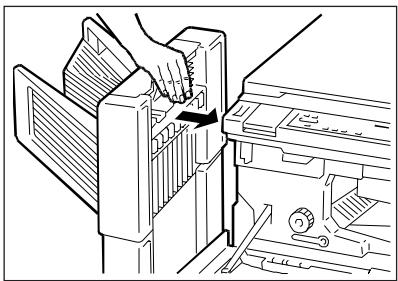

1. Aprire lo sportello anteriore e

scollegare il Sorter facendo pressione sulla maniglia.

2. Rimuovere il foglio inceppato.

3. Riportare il Sorter in posizione

L’inceppamento nel Sorter è segnalato dagli indicatori: INCEPPAMENTO CARTA (A-9) e POSIZIONE INCEPPAMENTO CARTA (A-24)

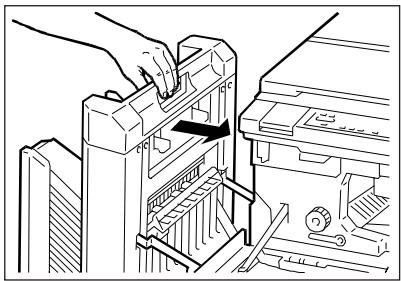

1. Aprire lo sportello anteriore e

scollegare il Sorter facendo pressione sulla maniglia.

2. Rimuovere il foglio inceppato

3. Riportare il Sorter in posizione

1. Carta da copie utilizzabile:

A3-B5 (64 g/m2 -80 g/m2 )

2. Copie per scomparti:

Non fascicolazione Sort: Group:

3. Potenza assorbita:

1°scomparto tutti i formati A4,A4R,B5 e B5R

100 fogli 30 fogli 25 fogli 10 fogli 20 fogli 10 fogli 70 W (circa)

4. Dimensioni e peso:

Lunghezza: Larghezza Altezza: Peso: 31 cm 49,3 cm 29,5 cm (con il kit 53,8 cm) 5,2 kg SORTER 20

1. Carta da copie utilizzabile:

A3-B5 (64 g/m2 - 80 g/m2 )

2. Copie per scomparti:

Non fascicolazione Sort: Group:

3. Potenza assorbita:

1°scomparto tutti i formati A4 e B5 B4,A3,A4R e B5R A4 e B5 B4,A3,A4R e B5R 70 W (circa)

4. Dimensioni e peso:

Lunghezza: Larghezza: Altezza: Peso:

01/02/00, 10.50 100 fogli 50 fogli 25 fogli 30 fogli 15 fogli STAPLER SORTER 10 (G risvolto di copertina) Con questo gruppo opzionale collegato alla fotocopiatrice, l’operatore oltre a fascicolare in ordine progressivo (Modo SORT) o per gruppi (Modo GROUP), può pinzare i set completi di copie prodotte nel Modo Sort o con la modalità di non fascicolazione. ATTENZIONE: Non è possibile impostare la pinzatura quando si utilizza l'Alimentatore multiplo. COMPONENTI (G risvolto di copertina)

2. Tasto per la pinzatura manuale

- Spia accesa del tasto: premere per pinzare le copie - Spia lampeggiante del tasto: inceppamento nella pinzatrice Indicatore esaurimento punti metallici - Indicatore lampeggiante: segnalazione esaurimento punti

3. Coperchio della pinzatrice (Aprirlo per inserire i punti)

4. Scomparti di consegna delle copie (1-10)

ESECUZIONE E FASCICOLAZIONE COPIE NEL MODO SORT Il Modo Sort seleziona la fascicolazione in ordine progressivo, la copia di ciascun originale viene consegnata in uno scomparto diverso mantenendo la corretta impaginazione.

1. Premere il tasto SORT/GROUP/STAPLE-SORT (A-4) fino a quando l’indicatore

2. Impostare il numero di copie da effettuare. (Se si impostano più di 10 copie, automaticamente

la fotocopiatrice correggerà a 10 e verranno eseguite 10 copie).

3. Premere il tasto AVVIO COPIATURA (A-30).

ESECUZIONE E FASCICOLAZIONE COPIE NEL MODO GROUP Il Modo Group seleziona la fascicolazione per gruppi, tutte le copie dello stesso originale vengono consegnate nello stesso scomparto.

1. Premere il tasto SORT/GROUP/STAPLE-SORT (A-4) fino a quando l’indicatore

2. Impostare il numero di copie da effettuare.

- Se il numero di copie impostate è superiore alla capacità copie per scomparto, automaticamente - la fotocopiatrice - correggerà il numero impostato, ed eseguirà di conseguenza la copiatura. - Se gli originali sono più di 10, le copie delle pagine successive (esempio: 11,12 ecc.) verranno consegnate nell’ultimo scomparto. - Quando il numero degli originali è superiore a 10 è opportuno suddividerli in set di 10 (o meno) e eseguire separatamente le copie di ciascun gruppo.

3. Premere il tasto AVVIO COPIATURA (A-30).

01/02/00, 10.50 ESECUZIONE FASCICOLAZIONE E PINZATURA NEL MODO STAPLE-SORT Il Modo Staple-Sort seleziona la fascicolazione in ordine progressivo (la copia di ciascun originale viene consegnata in uno scomparto diverso) e la pinzatura delle copie. La copia (o le copie) di ciascun originale sono pinzate/consegnate in uno scomparto.

SCHEMA POSIZIONAMENTO ORIGINALI

Piano esposizione L’angolo corrispondente a quello sul quale dovrà essere applicato il punto metallico, dovrà trovarsi in alto a destra. ADF L’angolo corrispondente a quello sul quale dovrà essere applicato il punto metallico, deve coincidere con l’angolo superiore sinistro dell’ADF. Procedura di copiatura:

1. Premere il tasto SORT/GROUP/STAPLE-SORT (A-4), fino a quando l’indicatore

si accende. (solo con l'ADF installato)

2. Impostare il numero di copie da effettuare utilizzando i tasti NUMERICI (A-31).

- Se vengono impostate più di 10 copie, il numero di copie verrà automaticamente corretto a 10 e di conseguenza 10 copie saranno effettuate.

3. Premere il tasto AVVIO COPIATURA (A-30). Quando la copiatura sarà terminata, le copie in ciascun

scomparto verranno pinzate. Note - Se si verifica un inceppamento nella pinzatrice il TASTO PER LA PINZATURA MANUALE lampeggia (colore verde). Per la rimozione seguire le istruzioni del paragrafo “Rimozione punti metallici inceppati”. - Se i punti metallici sono esauriti, l’INDICATORE ESAURIMENTO PUNTI METALLICI lampeggia (colore arancione). Per l’aggiunta dei punti metallici, seguire le istruzioni del paragrafo ”Caricamento punti metallici”.

4. Se l’originale è stato posizionato sul piano esposizione premere il TASTO PER LA PINZATURA

MANUALE dopo che la copiatura è stata completata. (Se la spia luminosa del tasto per la pinzatura manuale non è accesa, le copie non possono essere pinzate).

PINZATURA CON INSERIMENTO MANUALE DEI FOGLI

L’operatore che ha l’esigenza di pinzare un gruppo di fogli e vuole utilizzare la pinzatrice dello STAPLESORT, lo può fare facilmente con l’inserimento manuale. Caratteristiche dei fogli da pinzare Formato: Numero fogli: dal formato A3 a quello B5 fino a 20 fogli (80 g/m2 ) Procedura:

1. Allineare i bordi delle copie sui quali deve essere applicato il punto

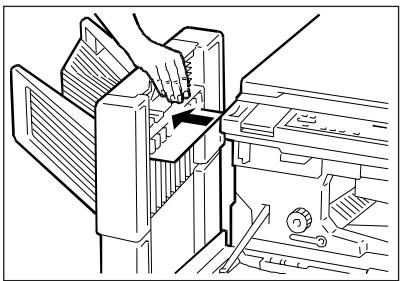

2. Posizionare le copie come indicato in figura nel primo scomparto

superiore. Assicurarsi che i bordi delle copie siano allineati con il bordo frontale dello scomparto. Il punto metallico verrà applicato nell’angolo contrassegnato con il cerchio. ATTENZIONE: Non avvicinare mai le mani nella zona in cui viene eseguita la pinzatura. Potrebbe essere pericoloso.

3. Quando l’indicatore del TASTO PER LA PINZATURA MANUALE è acceso, premerlo per pinzare le copie.

CARICAMENTO PUNTI METALLICI

L’INDICATORE ESAURIMENTO PUNTI METALLICI lampeggia (colore arancione), quando i punti sono esauriti. Aggiungere i punti come descritto di seguito.

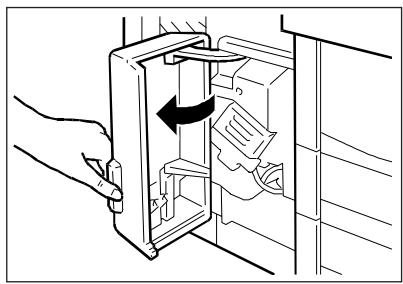

1. Aprire il coperchio (il vano all’interno del coperchio può

ospitare due cartucce di punti).

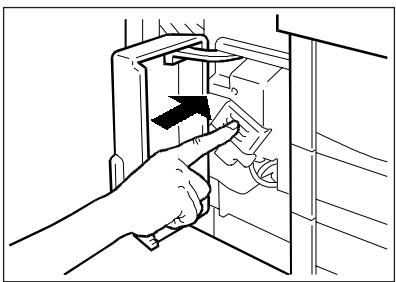

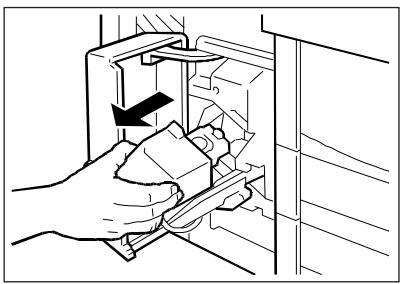

2. Disinserire l’unità di pinzatura

(premere e rilasciare).

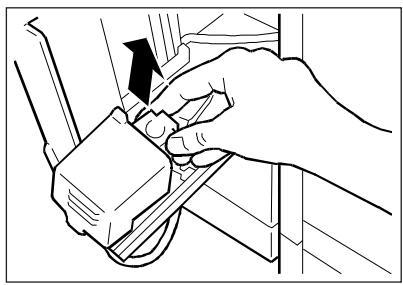

4. Rimuovere la cartuccia vuota.

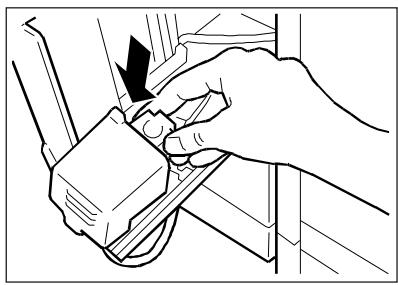

5. Inserire una nuova cartuccia.

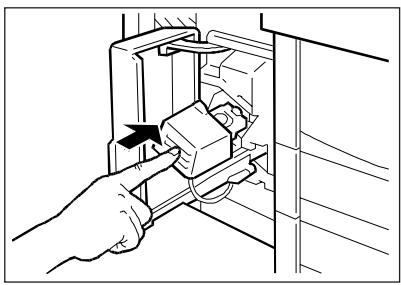

6. Reinserire l’unità e chiudere il

coperchio della pinzatrice.

RIMOZIONE PUNTI METALLICI INCEPPATI

L’INDICATORE DEL TASTO PER LA PINZATURA MANUALE lampeggia (colore verde) quando si verifica un’inceppamento nella pinzatrice. Rimuovere l’inceppamento come descritto di seguito.

1. Togliere i fogli dagli scomparti.

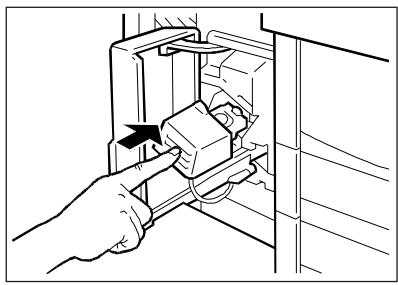

3. Disinserire l’unità di pinzatura

(premere e rilasciare).

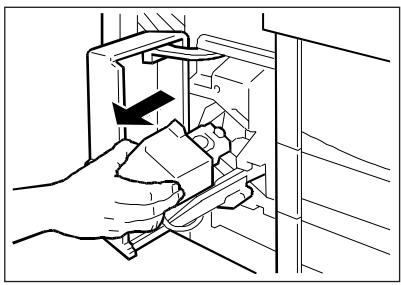

4. Sganciare l’unità fino all’arresto.

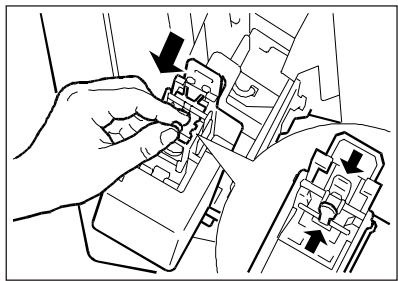

6. Con il pollice premere la sicurezza di plastica e con l’indice

tirare la piastrina metallica.

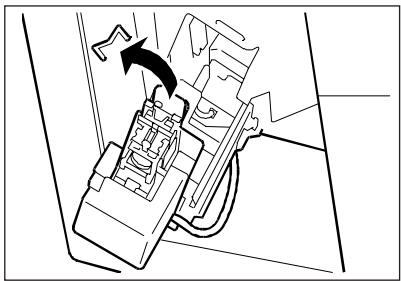

7. Rimuovere i punti inceppati.

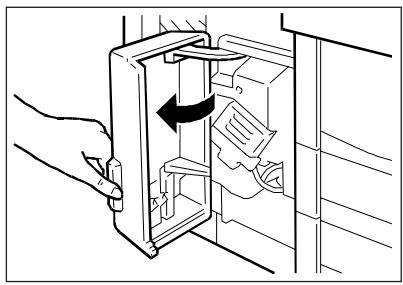

2. Aprire il coperchio.

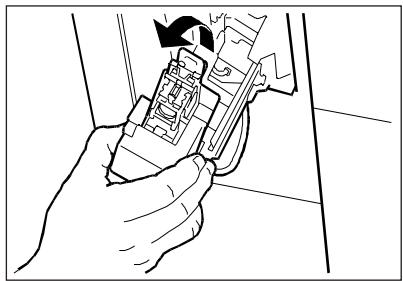

5. Prendere l’unità e sollevarla

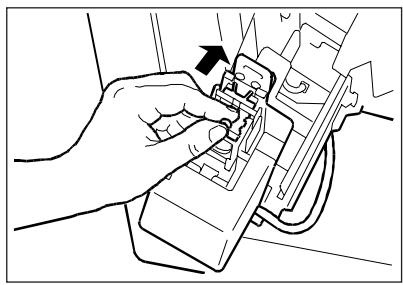

01/02/00, 10.50 8. Riposizionare la piastrina metallica nella posizione originale. Assicurarsi che risulti bloccata nella sicurezza di plastica).

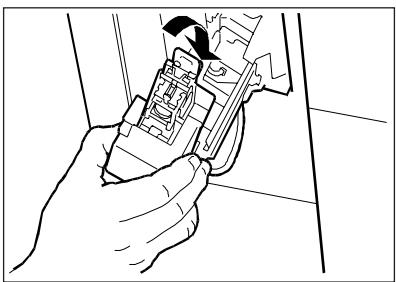

9. Richiudere l’unità.

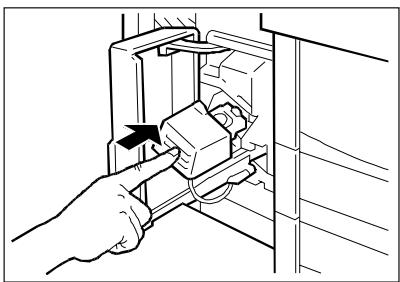

10. Reinserire l’unità e chiudere

il coperchio. RIMOZIONE DEI FOGLI INCEPPATI NELLO STAPLER SORTER Quando gli indicatori: INCEPPAMENTO CARTA (A-9) POSIZIONE INCEPPAMENTO CARTA (A-24) lampeggiano contemporaneamente, operare come descritto di seguito.

1. Aprire lo sportello anteriore e

scollegare lo Stapler Sorter.

2. Rimuovere il foglio inceppato.

3. Riposizionare lo Stapler Sorter

nella posizione originale. (Se lo Stapler Sorter non è stato collegato bene, l’INDICATORE POSIZIONAMENTO INCEPPAMENTO CARTA (A-24) lampeggia.

1. Carta da copie utilizzabile: 64 g/m2 - 80 g/m2

2. Copie per scomparto:

Non fascicolazione: Sort: Staple-Sort: Group:

3. Potenza assorbita:

1°scomparto tutti i formati B5 e B4

B5,A4 e B4 B5R (non può essere pinzato) B5,A4 e B4 20 fogli 100 fogli 30 fogli 25 fogli 10 fogli 20 fogli 10 fogli 40 W (circa)

4. Dimensioni e peso:

Lunghezza: Larghezza: Altezza: Peso: 33,5 cm 57,6 cm 35,8 cm 9 kg (circa)

5. Capacità di pinzatura:

20 fogli ACCESSORI Cartuccia punti Ogni cartuccia contiene circa 1000 punti metallici.

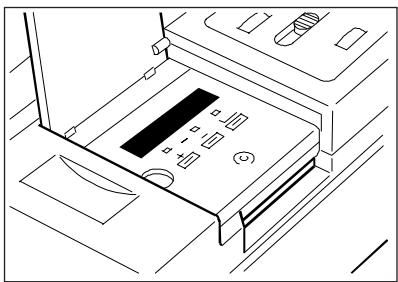

CONTACOPIE DI CONTROLLO

Il contacopie di controllo, soddisfa l’esigenza - che dipartimenti o sezioni di società possono avere - di controllare l’accesso alla fotocopiatrice (l’utente può accedere solo se munito della scheda di controllo) e di distribuire i costi globali fra gli utilizzatori. Se si utilizza il contacopie di controllo prima di iniziare la copiatura inserire la scheda di controllo. Collegare la stampante al CONTACOPIE DI CONTROLLO per stampare le informazioni relative alle copie eseguite con la scheda di controllo. Nota Le istruzioni relative all’utilizzo della scheda di controllo, sono contenute nel libretto d’istruzioni specifico fornito con l’accessorio.

01/02/00, 10.50 CASSETTO LCT (LARGE CAPACITY TRAY - D risvolto di copertina) Il cassetto LCT può contenere un massimo di 1000 fogli. Il suo utilizzo consente di ovviare alla necessità di un continuo rifornimento della carta durante i cicli di copiatura. COMPONENTI

(Aprire il cassetto per l’approvvigionamento della carta)

(Aprire per rimuovere la carta inceppata)

INSERIMENTO DELLA CARTA

1. Tirare il cassetto finché non si

3. Richiudere il cassetto.

Nota Per evitare inceppamenti non usare carta piegata o arricciata. CARATTERISTICHE TECNICHE

1. Formato carta inseribile:

2. Capacità massima del cassetto: 1000 fogli (80 g/m2 )
