MANUALE UTENTE VIZIO VERRE MURALE ROBLIN

CONSIGLI DI INSTALLAZIONE

POSADELL'APPARECCHIO

FUNZIONAMENTO

CONSICLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECHNICA

NOTE

E

SUMARIO

CONEXION ELECTRICA

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma ROBLIN. Questo appeareccchio è stato studiato e realizzato con la massima cura, secondo i più alto criteri di qualità. Le raccomandiamo di leggere attendamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo appeareccchio ed ottener dal suo acquisto il massimo dei benefici.

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

• La cappa é dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A conistema di terra.

Protezione : classe 1. Tensione di alimentazione : 220-240 V mono - 50/60 Hz.

Verificare che la tensione di rete sia identica ai valori indicati sull'etichetta all'interno della cappa.

• Se la cappa é collegata direttamente all'impiano elettrico perché la sua spina, è necessario estallare prima della cappa un interruptore omnipolare con un'apertura di lavoro di 3 mm.enza interrompere il filo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

• Per un funzionamento ideale, vi consiglio un'altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l'installazione di qualsiacci cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei filtri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d'aria che potrebbero provocare delle turbolenze).
• Rispettare il diametro di uscita dell'apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
• Qualora l'aria viziata fosse scaricata in un condotto d'évacuatione, verificare che quest'ultimo non si giàutilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da那一 elettrica.
• Posizione are il piano di cottura in corrispondenza della zona di evacuatione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
• In tutti i casi di estallazione, fare attenzione al ricambio d'aria della cucina. Istallare una o più griglie d'aerazione di misura uguali o superiore al diametro del tubo di evacuation per evitare di mettere il locale in depressione.
• Prevedere un'aerazione sufficiente qualora un appearechio di cottura o altri utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale delve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
• L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esperenza e conoscenza, a meno che non siano controllati o struiti all'uso dell'apparecchio da persona responsabili della loro sicurezza.

I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

3 POSA DELL' APPARECCHIO

Il montaggio ed il collegamento devono esere realizzati da un istallatore qualificato *.

(*) Il non rispetto di esta condizione provocherà l'annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuire una sigillatura se necessario. La società declina agli responsabilità in caso di agganciatura difettosa dovuta alla perforazione ed al fissaggio.

1) Tracciare sulla parete una linea verticale fino al soffitto, al centro della zona prevista per il montaggio della cappa (Fig. 1, rif. 1); esta operazione serve ad effettuare l'allineamento verticale delle diverse parti della cappa.

2) Posizione are il supporto del camino sulla parete (Fig. 1, rif. 2), allineando il suo centro sulla linea verticale, ad 1-2 mm.dal soffitto o dal limite superiore. Segnare sulla parete i due fori asolati del supporto. Forare la parete con una punta 8 mm e fissare il supporto (Rif. 2) usingle viti (12a) 4.5× 50 ed i tasselli in dotazione.
3) Segnare un punto sulla linea verticale ad una distanza dal piano di cottura di:

d = 1070 min (misura senza fondale).
d = altezza fondale (400~mm) + 670~mm (misura con fondale). La misura H é l'altezza minima in mm dal piano di cottura al bordo inferiore della cappa (Rif. 3).

Definire la posizione della parte bassa della cappa (rif 3) per fissare i supporti (Fig3, rif 4).

• Fondale (opzionale): L'altezza della cappa dal piano di cottura è determinata, in quello caso, dall'altezza del fondale e alla eventuale alatzina del piano di lavoro. Il fondale va montato prima di montare il corpo cappa, e, se si desidera fissarlo contro la parete sua nella parte superiore che nella parte inferiore, è necessario montarlo alla giusta altezza, prima del montaggio delle basi o almeno del relative piano superiore. Essendo esta operazione complessa, va effettuata esclusivement dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.
  4) Montaggio del corso cappa : Appendere la cappa (rif 5) sui supporti murali.Perfezionedare l'allineamento dell'insieme dall'esterno con l'aiuto delle viti dei supporti TH 5 x 25 el'inclinazione con I'aiuto delle 2 viti 5× 25 mm TC. Dopo aver effettuato tutti gli allineamenti dell'insieme della cappa, bloccarla con una vite di fissagipositivo (rif 8) per garantire la sicurezza. Questa vite è reperibile grazie ad un'etichetta colorata esi trovata nella parte alta della struttura della cappa.

5) Connessione

Per la versione evacuatione esterna :

a-Mettere la valvola di non ritorno (Rif. 8) sull'uscita dell'apparecchio (Rif. 6),)Incastrare l'elemento del tubo telescopo e raccordare il tubo flessible (Fig. 6) all'evacuzione esterna ed all'uscita dell'apparecchio. Fissare I'assieme tramite collari o nastro adesivo appropriati.
b- Togliere i filtri metallici, poi verificare che il connettore del cavo di alimentazione sia ben inserito nella presa del motore (Fig. 5). Raccordare elettricamente la cappa (vedi paragrafo Collegamento Elettrico) e verificare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione.
c- Infilare la parte alta del camino nella parte bassa del camino telescopico (Fig. 1, rif. 7a & b) Fissarla al supporto (Rif. 2) con 2 viti M4 fornite (Rif. 12c). Far scivolare il camino inferiore fino al blocco motore. d- Fissare i 3 deflettori Rif. 9.

Per installatione in versione filtrante:

a- Fissare il deflettore (Rif. R) al supporto del camino superiore. Il deflettore è fissato con le stesse viti del supporto del camino superiore (Fig. 2, Rif. 2)
b- Istallare un tubo di diametro appropriato (non fornito) e raccordarlo all'uscita dell'apparecchio ed all'entrata del deflettore. Fissare l'assieme tramite collari o nastro adesivo appropriati.
c- Togliere i filtri metallici, poi verificare che il connettore del cavo di alimentazione sia ben inserito nella presa del motore (Fig. 5). Raccordare elettricamente la cappa (vedi paragrafo Collegamento Elettrico) e verificare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione.
d- Posizione are le cartucce a carbone attivo negi apposti alloggiamenti, esercitando una pressione sulle linguette A (Fig. 4).
e- Camino superiore: Allargare leggermente i due bordi laterali (Fig. 7, Rif. 7a) ed agganciarli diaetro. Infilare la parte alta del camino nella parte bassa del camino telescopico (Fig. 1, Rif. 7a & b) Fissare il camino superiore al supporto (Rif. 2) con 2 viti M4 fornite (Rif.12c) poi far scivolare il camino inferiore fino al blocco motore.
f-Fissarei3deflettoriRif.9.

Per la versione alla motore e alla camino :

Nota: Le figure 7 e 8 corrispondono alle versioni alla motore e alla camino (SMC o WMC).

Per esta versione è necessario installare sul motore a distance casi indicato page 54 a 57, un kitchio.
falto Rep. 10 fornito con el cappa.

4 FUNZIONAMENTO

Quadro comandi

Tasto	Funzione	Display
A	Accende e spegne il motore di aspirazione all'ultima velocità utilizzata.	Visualizza la velocità impostata.
B	Decrementa la velocità di esercizio.	Diminuiscono i segmenti accesi.
C	Incrementa la velocità di esercizio.	Aumentano i segmenti accesi.
D	Attiva la velocità intensiva da qualiasi veicitàanche da motore spento, tale velocità è temporizzata a 10 minuti, al termine del tempo il systemaritorna alla velocitàprecedentamente impostata. Adatta a fronteggiare le massimemi emissioni di fumi di cottura.	Lampeggia I e i segmenti sul Display sono tutti accesi.Si disattiva premendo il Tasto.
E	Attiva il motore ad una velocità che consente un'aspirazione di 100 m3/h per 10 minuti agli ora, terminati il motore si ferma.	Visualizza 24 e i segmenti sul Display da tutti accesi si spengono uno alla volta ciclicamente.Si disattiva premendo il Tasto.
F	Attiva lo spegnimento automatico ridardato di 30'. Adatto per completare l'eliminazione di odori residuali. Attivabile da qualiasi posizione, si disattiva premendo il tasto o spegnendo il motore.	Visualizza il symbolo di un Orologio che lam- peggia.Si disattiva premendo il Tasto.
G	Effettua il Reset dell'allarme saturazione Filtripremendo il Tasto per circa 2 Secondi.	Dopo 100 ore di Funzionamento Visualizza il symbolo Goccia per segnalare la saturazione dei Filtri Metallici.Dopo 200 ore di Funzionamento Visualizza C per segnalare la saturazione dei Filtri al Carbo- ne Attivo.
H	Accende e spegne l'impianto di illuminazione.

Comando Blocco Tastiera: è possibile bloccare la tastiera, ad esempio per effettuare la pulizia del Vetro, quando la Cappa ha il Motore e le Luci spente. Premendo per circa 5 Secondi il tasting F (Delay) si può abilitare o disabilitare il Blocco Tastiera che è sempre confirmato con un Beep e un'animazione sulla barra motore del display.

5 CONSICLI DI UTILIZZO

• Per ottener il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vapore, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti; per le preparazioni che producono peu vapore, utilizzare di preferenza le velocità più BASSE.
• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libero sotto una cappa funzionante. Specnere la fiamma o ridurla al minimo per un tempo ridotto e sosto sorveglianza.

• Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l'olio surriscaldato potrebbe infiammarsi.

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio é stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

• Pulizia dei filtri metallici.

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una frequenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

• Struttura esterna.

Pulire regolaremente la parte esterna utilizzato dei detergenti non abrasivi ed una spugna leggeramente umida. Non utilizzato mai spugne o panni bagnati.

Non introdurre alcun oggett o tanto meo le mani nell'apertura d'evacuatione dell'aria.

• Condotto d'évacuation.

Verificare agli 6 mesi la buona evacuatione dell'aria viziata.

Rispettare le norme nazionali vigenti relative all'evacuazione dell'aria viziata.

• Illuminazione.

Prima di effettuare qualiasi intervento sull'apparecchio, mettere l'interruttore di accensione delle lam-pade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECHNICA

• In caso di anomalia di funzionamento, avvisare il vosto istallatore il quale dovr è verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovr è essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite.

• Staccare la spina dell'apparecchio.

• Esigete sempre l'utilizzo di pezzi di ricambio originali in quanto il non rispetto di esta prescrizione potrebbe compromettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia.
• Per ordinare i pezzi di ricambio,indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
• Solo la fattura d'acquisto farà fede ai fini dell'applicazione della garanzia contrattuiale.

Questa garanzia non copre:

• L'illuminazione : lampade ad incandescenza, alogene.
  -1 filtri.

In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativailla sicurezza eletrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il significolo /A. del bidone con le ruote segnato da una croce, significica che il prodotto è tutelato alla Direciva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possesso esere riciclati e riutilizzati. Si prega di informarsi in merito alsystema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifui di domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili consequences negative per la salute dell'ambiente e dell'uomo.

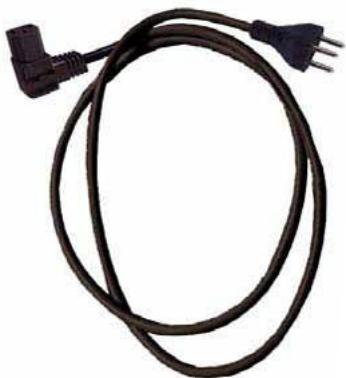

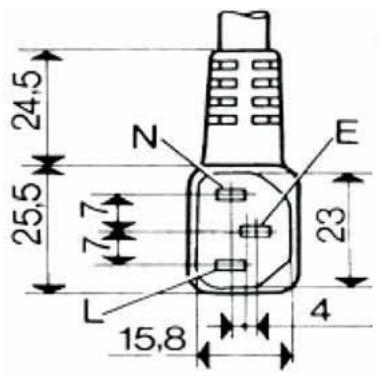

Spira di sicurezza classe 1, 250 V~ 10A

2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

Credence (Option)

Etichetta all'interno della cappa

Etiqueta de la campana

Kit filtro - Versioneenza motore
