GEBRUIKSAANWIJZING VIZIO VERRE MURALE ROBLIN

Wij danken U voor de goede keuze en het vertrouwen dat U ons, Robin specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma Robin te werkken.
Wij raden U aan om alvorens U de Robin afzuigkap in werkung zet deze handleiding aandachtig te lezen. Deze gelebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een,aantal kenmerken worden beschreven die Niet van toepassing zichn op uw apparaat.

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 × 0.75 mm aansluitkabel met een standard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 volt. Wisselstroom: 50/60 Hz.
• Voordat het apparaat op het electriciteitsnet worden aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.
• Bij het aansluien van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3mm .ussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Respecteer de minimum en maximum installmentiehoogte. Om verzekerd te zijn van een juist functioneren van het apparaat, dient een installmentiehoogte gerespecteerd te worden van 65~cm tot 70~cm . vanaf de kookplaat. Opgepast: het is absoluut verboden om een afzuiqkap, of inbouwfelterunit te installereren op een installmentiehoogte die minder is dan 65~cm . vanaf de kookplaat, vanwege het gevaar dat de filters vlam zouden+kennen vatten. De kookdamp要去uit zichseldaar het filter toe stijgen. Voorkom tocht, aangezien,toctl luchtturbulentie kanveroorzaken.
• Het is van groot belang dat de afvoerdiameter in zich worden genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilationsystem!
• De kookdampenogensniet door een afvoerbuis geleid worden, welke algebrukt worden de afvoer van lucht of gassen, die afkomstig zijn van apparaten die op een andere vorm van energie lopen dan electriciteit.
• Plaats de kookplaat zorecht möglich onder de afzuigkap en maak het+aantal bochten in de afvoer zogering möglich. Op deze wijze worden de meest efectieve afzuiing bereikt.
• Zorg bij het installereren van een afzuigkap algtd dat de lucht in de ruimte regelmatig vernieuwd worden. Bedenk waarbij dat er 1 of meerder luchtingangen aanwezig要去en zich diedezelfde diameter hebben als de afvoerbuis, zodate de ruimte Niet geheel worden leeggezogen.
• Voldoende ventilatie is noodzakelijk, zeker indien er meerere apparaten op hetzelfde moment de aanwezigte lucht uit de ruimte halen waar ook de afzuigkap hangt.
• Indien de afzuigkap worden gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte Niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen.
• Het apparaat dient zo geinstalleerd te zijn dat de stroomtoevoer kan worden afgesloten, indienoodzakelijk.
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toe-zicht staan of worden geinstruendum over het gebruik van het apparaat door Personen die verantwoordelijk hij voor hun veiligheid.

Kinderen moeten worden gecontroleerd om er zeker van te zich dat ze Niet met het apparaat spelen.

Montage en installmentie dienen door een bevoegt* vakman te gebeuren.

(*) Het Niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoerdelijkheid van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebruikt die geschikt zich voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij zich Niet aansprakelijk in geval van defecte bevestigingveroorzaakt door de in de muur gemaaakte boorgaten en de gebruekte pluggen.

1) Trek in het midden van de zone bestemd voor de montage van de afzuigkap een verticale lijn op de wand tot aan het plafond (Afb.1, ref. 1). Deze lijn dient om de verschillende onderden verticaaluit te

lijnen.

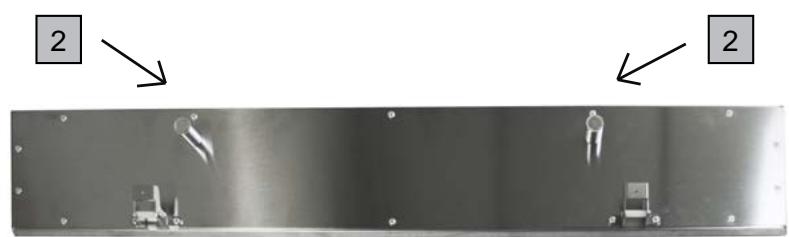

2) Positioneer de schachtsteun (Afb. 1, ref. 2),GPCenteerd op de verticale lign op 1 à 2 mm van het plafond of van de bovenkant en teken de twee uitboringen van de steun op de wand af. Boor twee gaten in de wand met een boor van 8mm . Bevestig de schachtsteun (2) met de meegeleverde 4,5 x 50 schroeven en pluggen.

3) Teken een punt op de verticale waar op een afstand tot de kookplaat van:

d = 1070 min (maat zonder spatschem).

d =hoogte spatschem (400 mm) +670 mm (maat met spatschem).

De maat H is de minimum hoogte in mm van de kookplaat tot de onderkant van het frontpaneel.

Bepaal de hoogte van de kap alvorens de muursteun te bevestigen (Afb. 3, ref 4) Boor in de wand 4 gaten met een boor van 08mm . Steek de pluggen in de boorgaten en schroef hierin de meegeleverde 4,5 x 45 schroeven.

Spatschem (optie): De hoogte van de wasemkap boven de kookplaat worden in dit geval bepaald door de hoogte van het spatschem B en van de eventuele opstaande rand van het blad van de onderkas-tjes. Het spatschem moet worden gemonteerd alvorens de wasemkap te monteren en als u hem zowel aan de boven- als onderkant wilt vastzetten aan de muur,要去 Hij op de juiste hoogte worden gemonteerd alvorens de onderkastjes of tenminste het desbeteffende bovenblad teplaaten. Aangezien dit een complexe handling is, mag zijuitsluitend worden uitgevoerd door de keukeninstallateur of door bekwame vakmensen die alle uiteindelijke maten van de meubels kennen.

4) Montage van het huis van de afzuigkap: haak het lichaam vast acheter de steunen (ref 5). Egel de hoogte van de kap met de vijzen TH5 x 25 evenals de hanghoek van de afzuigkap metbehulp van de 2 vijzen 5 × 25 mm TC.23. Nadat alle nodige aanpassingen gebeurt zich, deze d.m.v. van een schroef (ref

8) van hetbevestigingsplaatje vastzetten om de ophanging van het apparatus te beveiligien.

5) Aansluiting:

• van de uitvoering met luchtafvoer:

a- Plaats de terugslagklep (8) op de uitgang van het apparaat (6), het verlengstuk van de teleskoopschacht en sluit de flexibele buis aan (Afb. 6) op de afvoer maar buiten en op de uitgang van het apparaat. Bevestig het geheel met geschikte beuugs of kleefband.

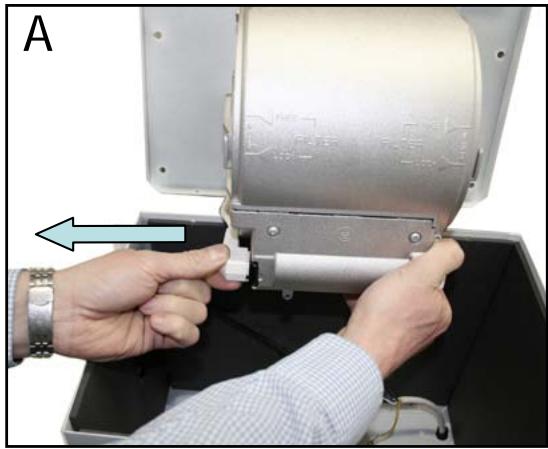

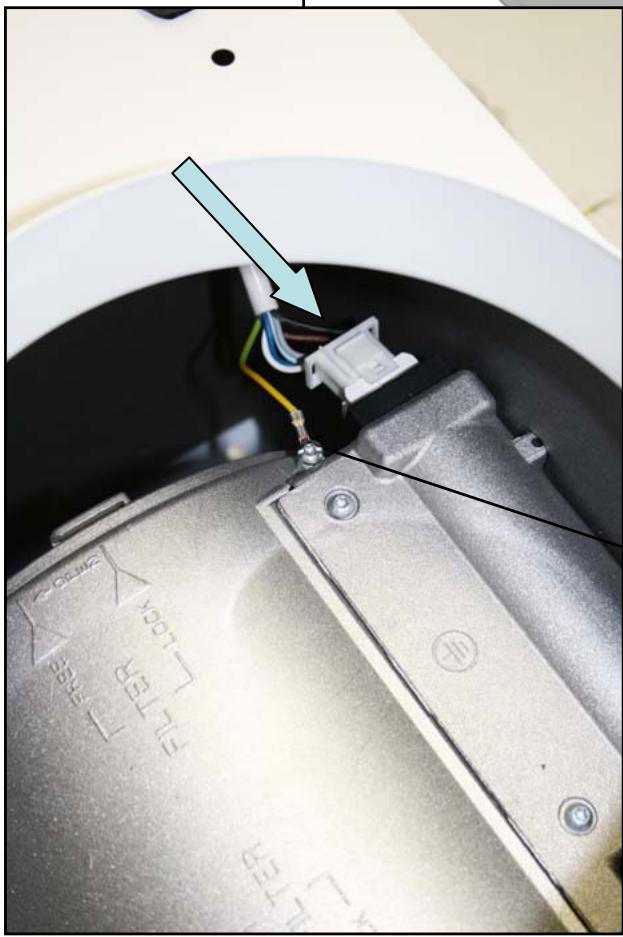

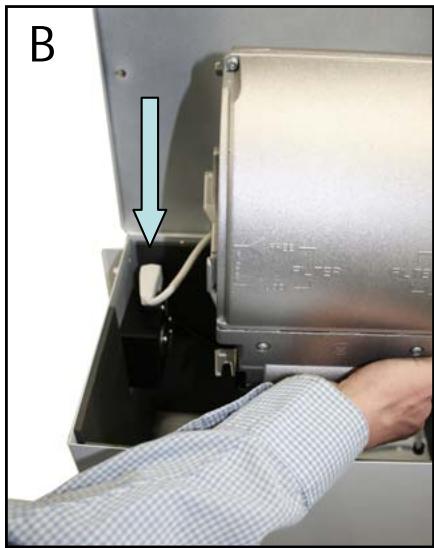

b- Verwijder de vetfilters, en controller of de stekker van de voedingskabel goed op de contactdoos van de motor is aangesloten (Afb. 5). Maak de elektrische aansluitingen van de afzuigkap (zie hoofdstuk Elektrische aansluiting) en controller de goede werkung van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden.

c- Steek het bovenste deel van de schacht in het onderste deel van de telescopische schacht (Afb. 1

• ref. 7a en b) en bevestig het bovenste deel van de schacht op de steun (2) met 2 meegeleverde M4 schroeven (12c). Schuif het onderste deel van de schacht door tot het motorblok.

• van de uitvoering met recirculatie:

a- Bevestig de deflector (R) op de bevestiging van het bovenste deel van de schacht, de deflector worden bevestigd met bezelfde schroeven als de steun van het bovenste deel van de schacht (Afb. 2 - ref. 2). b- Installee een buis met een geschikte diameter (niet meegeleverd)ussen de uitgang van het apparaat en de ingang van de deflector. Bevestig het geheel met geschikte beugels of kleefband.

c- Verwijder de vetfilters, en let op dat de stekker van de voedingskabel goed in de contactdoos van de motor is gestoken (Afb. 5). Maak de elektrische aansluitingen van de afzuigkap (zie hoofdstuk Elektrische aansluiting) en controllerer de goede werkig van de verlichting, de motor en de overschakeling van de verschillende afzuigsnelheden.

d- Plaats de cassettes met de actief koolstoffilters in het hiertoe bestemde compartment door op de lipjes (A) te drukken (Afb. 4).

e- Steek het bovenste deel van de schacht in het onderste deel van de telescopische schacht (Afb. 1 - ref. 7a en b) en bevestig het bovenste deel van de schacht op de steun (2) met de 2 meegeleverde M4 schroeven (12c). Schuifervoigens het onderste deel van de schacht tot het motorblok.

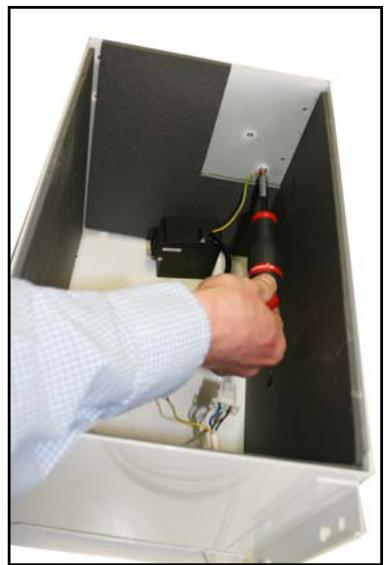

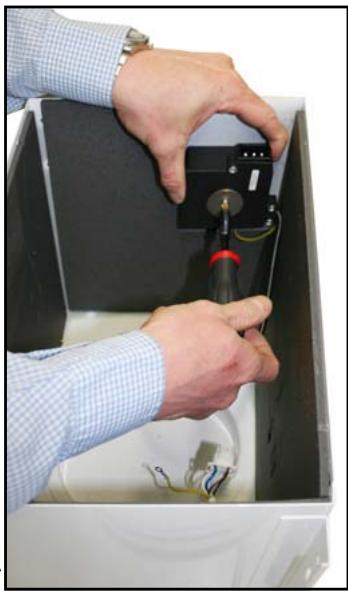

• van de versies zonder motor en zonder schacht:

De aantekening: Afb. 7 & 8 met de versies zonder motor en zonder schacht (SMC of WMC) overee. Voor deze versie is hetoodzakelijk om op de afstandsmotor zoals aangegeven bladzijdes 54 te installereren tot en met 57, een bouwpakket Filter Rep. 10 geleverd met de afzuigkap.

4 BEDIENING

C 24

Bedieningspaneel

Toets	Functie Di	splay
A	Schakelt de zuigmotor in of uit op de LAST gebruikte snelheid.	Toont de ingestelde snelheid.
B	Verlaagt de bedrijfssnelheid.	De brandende segmenten nemen af.
C	Verhoogt de bedrijfssnelheid.	De brandende segmenten nemen toe.
D	Activeert de hoogste snelheid vanuit elke snel-heidsstand, ook vanuit de uitgeschakelde stand van de motor. Deze snelheid wordt 10 minutes aangehouden en daarna keert het systeem terug waar de erder ingestelde snelheid. Geschikt voor het opvangen van de maximale uitzoot van kookdampen.	I knippert en alle segmenten op het display branden.Wordt uitgeschakeld bij een druk op de toets.
E	Activeert de motor op een snelheid die elk uur gedurende 10 minuteen een afzuiig van 100 m3/h möglichk maakt, waarna de motor stocht.	Toont 24 en alle brandende segmenten op het display gaan cyclisch=ein voor eenuit.Wordt uitgeschakeld bij een druk op de toets.
F	Activeert de automatische uitschakeling met een vertraging van 30'. Geschikt om restgeur-tjes te verwijdenen. Kan vanuit elke stand worden geactiveerd, wordt uitgeschakeld door op de toets te drukken of door de motor uit te schakelen.	Toont het knipperende symbool van een Klok.Wordt uitgeschakeld bij een druk op de toets.
G Re	set het alarm van de verzadiging van de filters door ongeveer 2 seconden op de toets te drukken.	Na 100 bedrijfsuren wordt het symbool drup-pel getoond om de verzadiging van de metalen filters te signaleren.Na 200 bedrijfsuren wordt C getoond om de verzadiging van de actieve koolstoffilters te signaleren.
H	Schakelt de verlichtingsinstallatie in en uit.

Toetsenblokkering: het toetsenbord kan worden geblokkeerd, bijvoorbeeld om het glas schoon te makeen als de motor en de lampen van de kap uit+zijn.

Door gedurende 5 seconden op de toets F (Delay) te drukken kan de toetsenblokkering worden in- of uitgeschakeld. Dit worden alkijd bevestigd door een pieptoon en een animatie op de motorbalk van het display.

5 GEBRUKSADVIES

• Om een optimale afzuiig van de kookdampen te realiseren is het aan te bevelen om het apparaat voor het koken in te schakelen en enige tijd aan te latent nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkel, is een lagere afzuigsnelheid voldoende.
• Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werkig zichnde afzuigkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, ofzet het op de laagste stand wonneer de pan verwijderd worden.

• Frituurpannen dieren alg und onder toezicht gehonden te worden, aangezien oververhit vet tot brand kan leiden in de afzugkap.

6 ONDERHOUD

Schakel de stroomtoevoer alkijd uit indien er onderhoud aan worden gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.

• Verwijdersen van de filters:

De filters dieren regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze{kennen handmatig worden schoongemaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine.

Deze maatregel voorkomt het gevaar van brand.

• Behuizing:

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met

een vochtige doek worden aangeraden.

Steck geen handen of andere objctien in de luchtinlaat.

• Afvoerkanaal:

Controleer ieder halfaar of het afvoerkanaal Niet verstopt is conform de lokale regels t.a.v. Iuchtafvoerkanalen.

• Verlichting:

Voordat eventuele reparatiewerkzaamheden aan het appararaat mooten worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander Niet van type.

7 AFTER SALES SERVICE

• In het geval dat de afzuigkap Niet goed functioneert, dient u uw installateur te raadplegen. Deze kan de aansluitingen van het apparaat controeren.
• Indien de stroomkabel beschadigd is, kan diese uitsluitend worden verrangen door een erkende instal-. lateur, aangezien speciala gereedschap vereist is.
• Schakel in ieder geval de stroomtoevoer af.
• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuiigkap geplaatst is.
• Om aanspraak op de fabrieksgarantie te make, dient de aankoopnota overlegd te worden.
• De garantie termijnogaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service.

Onze garantie dekt geen verranging van :

-lampen, halogeenspots
- filters

8 OPMERKINGEN

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische

veiligkeit en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE marking.

Wanneer het symbool van een doorstreepte vuilnisemmer op wielen op een product is bevestigd, betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gezrukt hunnen worden. Gelieve u te informeren in verband met hetplaatselijke inzamelingsystemeumoor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselijke reglementering en apparaten Niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een correcte manier weg te werpen help u mogelijkene negatieve gevolgen voor het milieu en de gezondheid te voorkomen.

UK ELECTRICAL CONNECTION ELECTRICAL REQUIREMENTS

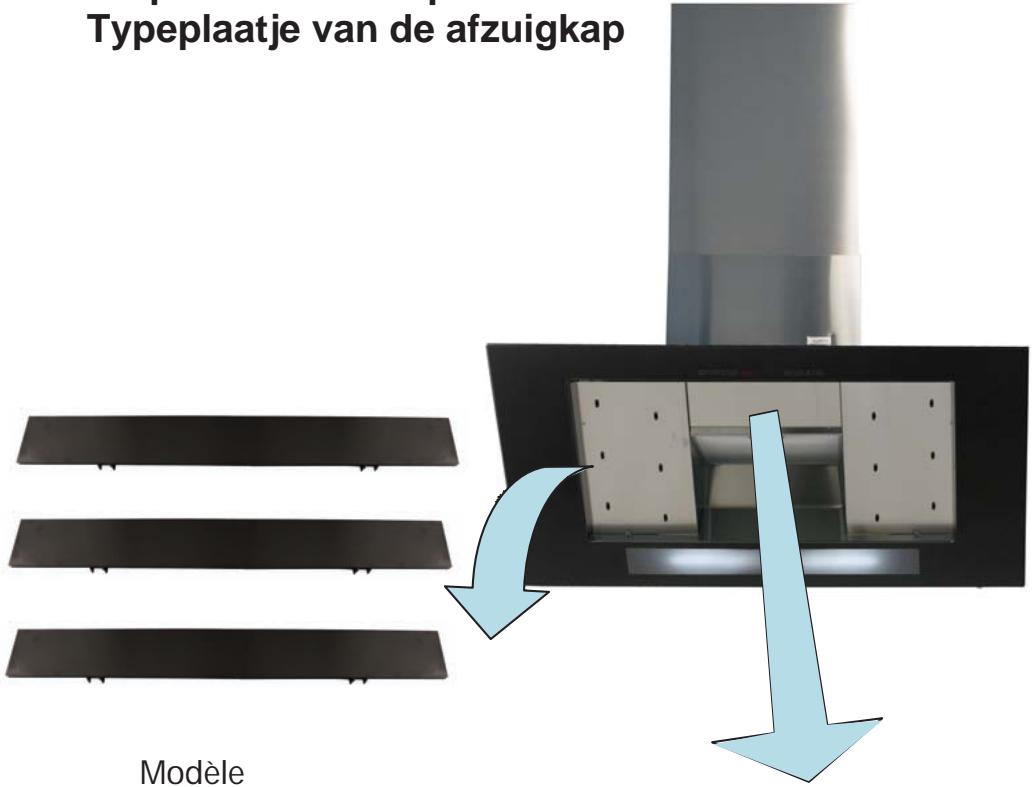

Typeplaatje van de afzuigkap

Modèle

Model

Modell

Modello

Modelo

Model

Numéro de série

Serial number

Seriennummer

Numero di série

Numero de série

Serienummer

Roblin

Made in EC

CODE:6042000

MOD: VIZIO M 900 EE VERRE INOX

Vizio 1M P EL 2F TYPE 3500

N° série: 06/38/000001

220-240V~50Hz

220V~60Hz

1x350W

4x20W

TOT. 430W

C

Beleuchting

Lighting

Eclairage

Luci

Luz

Verlichting

Fig. 9

Fig. 10

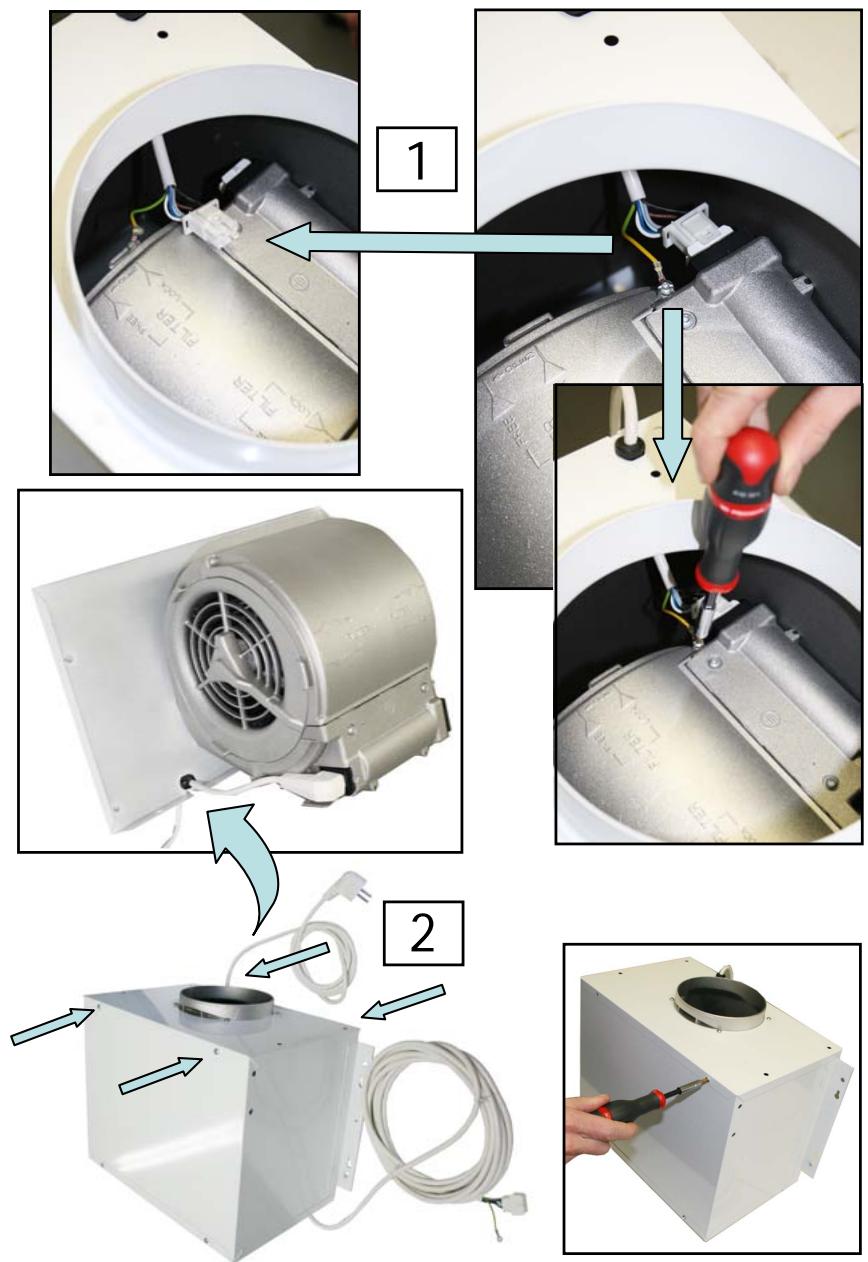

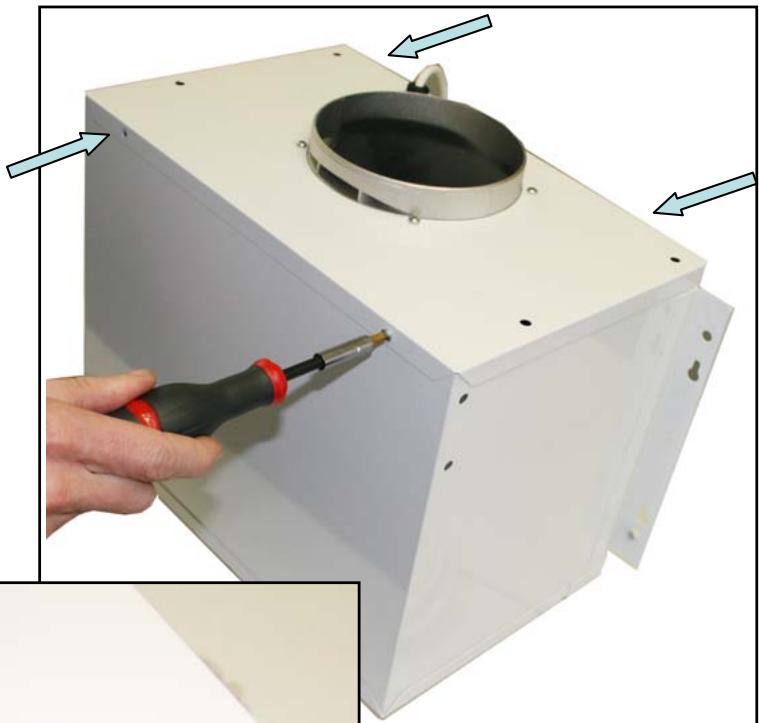

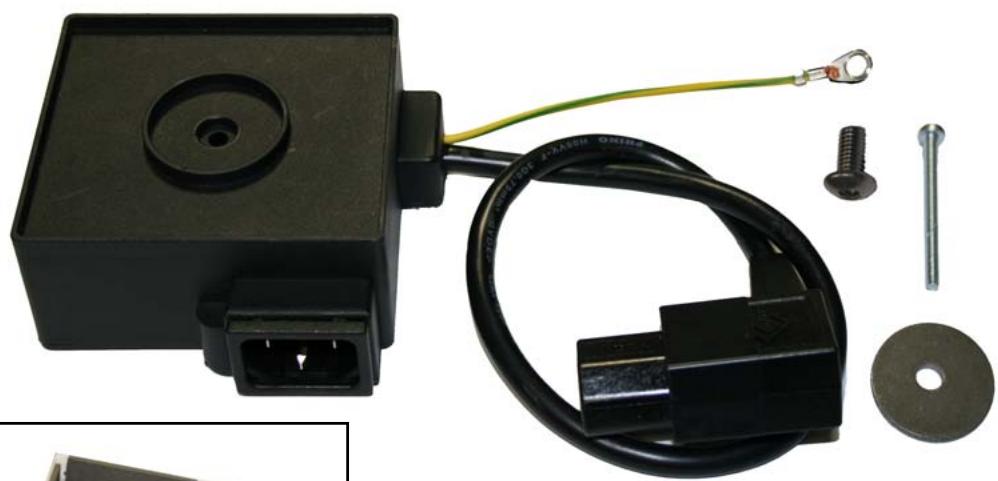

Bouwpakket filter- Afstands motor de afzuigkap zonder motor

3

4

5

6
