| Tipo di prodotto | Cappa da cucina |
| Marca | Faber |
| Modello | The Cylindra Isola |
| Dimensioni (diametro × altezza) | 30 cm × 60 cm |
| Peso netto | 7 kg |
| Alimentazione elettrica | 220-240 V, 50/60 Hz |
| Potenza massima | 200 W |
| Portata di estrazione max. | 600 m³/h |
| Numero di velocità | 3 velocità + intensivo |
| Illuminazione | LED integrato (2 × 1,5 W) |
| Livello sonoro (min – max) | 45 – 65 dB(A) |
| Classe energetica | A |
| Materiale principale | Acciaio inossidabile |
| Tipo di filtro antigrasso | Filtro antigrasso in alluminio lavabile |
| Filtro al carbone (ricircolo) | Filtro a carbone attivo (opzionale) |
| Funzioni principali | Estrazione / ricircolo, illuminazione LED, spegnimento automatico, telecomando |
| Manutenzione e pulizia | Filtro antigrasso lavabile in lavastoviglie, filtro al carbone da sostituire ogni 3-6 mesi |
| Sicurezza | Protezione contro il surriscaldamento, spegnimento automatico, sicurezza bambini (comando bloccabile) |
| Ricambi e riparabilità | Filtri, lampadine LED, motore, telecomando – disponibili sul sito del produttore |
| Garanzia | 2 anni (ricambi e manodopera) |
Domande frequenti - The Cylindra Isola FABER
Domande degli utenti su The Cylindra Isola FABER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa in formato PDF gratuitamente! Trova il tuo manuale The Cylindra Isola - FABER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. The Cylindra Isola del marchio FABER.
MANUALE UTENTE The Cylindra Isola FABER
Libretto di Istruzioni
Manuale di Istruzioni
INFORMAZIONI SULLA SICUREZZA....4
CARATTERISTICHE....7
INSTALLAZIONE 9
USO....13
PULIZIA E MANUTENZIONE....14
INDICE
EN
Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.
- Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
- Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
- Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
- I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
- Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
- Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
- Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
- Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
- Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
- L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.
- Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
- Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
- Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.
⚠ AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.
- Usare solo viti e minuteria di tipo idoneo per la cappa.
⚠ AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.
- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento...).
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
- Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
- L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite. ⚠️ Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.
- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
- Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.
Ingombro



* Dimensioni per cappa in versione aspirante. ** Dimensioni per cappa in versione filtrante.
Componenti
Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di: Comandi, Luce, Filtri, Camino Inferiore 2 1 Camino superiore 7.1 1 Traliccio telescopico completo di Aspiratore, formato da: 7.1a 1 Traliccio superiore 7.1b 1 Traliccio inferiore 9 1 Flangia di riduzione ∅ 150-120 mm 15 1 Raccordo Uscita Aria Filtrante 25 Fascette stringitubo (non incluse)
Rif. Q.tà Componenti di Installazione
11 4 Tasselli ø 10 12c 4 Viti 2,9 x 12,7 12f 4 Viti M6 x 15 12g 4 Viti M6 x 80 12h 4 Viti 5,2 x 70 21 1 Dima di foratura 22 4 Rondelle ø 6,4 23 4 Dadi M6
Q.tà Documentazione
1 Libretto Istruzioni

Foratura Soffitto/Mensola e Fissaggio Traliccio
FORATURA SOFFITTO/MENSOLA
- Con l'ausilio di un filo a piombo riportare sul soffitto/mensola di supporto il centro del piano di cottura.
- Appoggiare al soffitto/mensola la dima di foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della dima agli assi del piano di cottura.
- Segnare i centri dei fori della dima.
- Forare i punti seguenti:
- Soffitto in calcestruzzo massiccio: secondo tasselli per calcestruzzo impiegati.
- Soffitto in laterizio a camera d'aria, con spessore resistente di 20 mm: ø 10 mm (inserire subito i tasselli 11 in dotazione).
- Soffitto in travatura di legno: secondo viti per legno impiegate.
- Mensola in Legno: Ø 7 mm. • Passaggio del Cavo elettrico di Alimentazione: Ø 10 mm.
- Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di Evacuazione Esterna.
- Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:
• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione. - per Laterizio a camera d'aria, con spessore resistente di 20 mm circa, Viti 12h, in dotazione. • per Travatura di legno, Viti per legno, non in dotazione. • per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.
PREPARAZIONE DEL TRALICCIO PER LA CONNESSIONE FILTRANTE
Nel caso in cui si installi la cappa in versione filtrante bisogna predisporre nel traliccio tutti i raccordi necessari per tale versione. Per facilitare l'installazione dei particolari per la versione filtrante è necessario allungare il traliccio, procedere come segue:
- Svitare le due viti che fissano il camino superiore 2.1 al traliccio e sfilare il camino.
- Svitare le quattro viti di sicurezza poste in alto nella zona di separazione del traliccio. (A)
- Svitare le otto viti metriche che uniscono le due colonne, poste ai lati del traliccio. (B)
Installazione dei componenti per versione filtrante:
- Fissare il raccordo filtrante 15 alla parte superiore del traliccio utilizzando le 4 viti 12c in dotazione.
- A questo punto bisogna collegare le due flangie con un tubo, per calcolare l'altezza del tubo occorre stimare l'altezza della cappa (mm) e sottrarre 615 mm. (H tubo = H cappa-615).
- Allungare il traliccio tanto da permettere l'inserimento del tubo e riposizionarlo bloccando il tubo tra le due flangie. Verificare se l'altezza del traliccio è adeguata all'altezza desiderata della cappa (H traliccio = H cappa - 184). Regolare l'altezza desiderata del traliccio e riavvitare le viti precedentemente tolte. Per garantire una maggiore stabilità al traliccio riavvitare le quattro viti di sicurezza sull'ultimo foro disponibile.
- Fissare il tubo con le fascette stringitubo 25.

FISSAGGIO TRALICCIO
- Sollevare il traliccio facendo attenzione che l'indice posto sopra la piastra del traliccio sia nella parte anteriore.
- Incastrare le asole del traliccio sulle due viti predisposte precedentemente al soffitto e ruotare fino al centro dell'asola di regolazione.
- Stringere le due viti e avvitare le altre due in dotazione; prima di serrare definitivamente le viti è possibile effettuare delle regolazioni ruotando il traliccio, facendo attenzione che le viti non escano dalla sede dell'asola di regolazione.
- Il fissaggio del traliccio deve essere sicuro in relazione sia al peso della cappa sia alle sollecitazioni causate da occasionali spinte laterali all'apparecchio montato. A fissaggio avvenuto verificare quindi che la base sia stabile anche se il traliccio è sollecitato a flessione.
- In tutti i casi in cui il soffitto non fosse sufficientemente robusto sul punto di sospensione, l'installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

Connessione uscita aria versione aspirante
Per installazione in versione aspirante collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ∅ 150 o 120 mm, la cui scelta è lasciata all'installatore.
- Per collegamento con tubo ø 120 mm, inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
• Fissare il tubo con adeguate fascette stringitubo 25 in dotazione.
- Rimuovere eventuali filtri al carbone attivo.

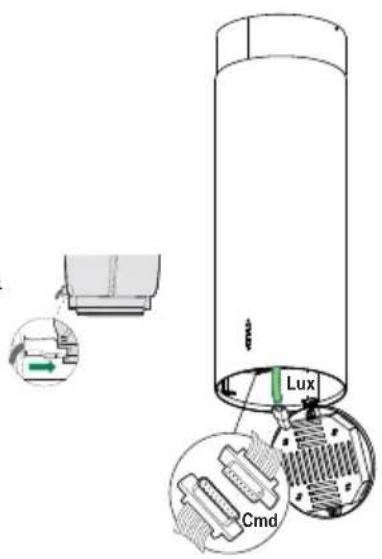

Montaggio camino e fissaggio corpo cappa
Il camino va girato con le asole verso l'alto in caso di installazione della cappa in versione filtrante, viceversa con le asole verso il basso in caso di installazione in versione aspirante.
- Infilare dal basso verso l'alto il camino superiore e fissarlo nella parte superiore al traliccio con 2 viti tolte in precedenza, prestando attenzione nel caso di installazione filtrante che le asole del camino siano in corrispondenza dell'uscita del raccordo filtrante 15.
- Aprire il gruppo illuminazione tirandolo sull'apposita intacca, sganciarlo dal corpo cappa facendo scorrere l'apposito perno di fissaggio.
- Togliere il filtro antigrasso, spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Togliere eventuali Filtri Antiodore al Carbone attivo.
- Predisporre il fissaggio del corpo cappa al traliccio avvitando le 4 Viti 12f nelle apposite sedi. Lasciare almeno 4-5 mm di spazio tra la testa della vite e la piastra del traliccio.
- Agganciare il corpo cappa al traliccio e ruotare verso sinistra fino alla battuta, procedere immediatamente al bloccaggio delle viti così da evitare un'accidentale caduta del corpo cappa.

- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
- Assicurarsi che il connettore del Cavo alimentazione sia correttamente inserito nella presa dell'Aspiratore.
• Collegare il connettore dei Comandi Cmd.
- Collegare il connettore dei Faretti Lux alla presa predisposta dietro al coperchio del gruppo illuminazione.
- Per la Versione Filtrante montare il Filtro Antiodore al Carbone attivo.
- Rimontare il Filtro Antigrasso e successivamente il gruppo illuminazione.

| Tasto | Led Funzione | |
| L | - Accende/Specne | le luci alla massima luminosità. |
| T1 | Fisso Accende/Specne | il motore alla prima velocità. |
| T2 | Fisso Accende il | motore alla seconda velocità. |
| - Tenendo il tasto | premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si attiva l'allarme dei Filtri al Carbone attivo visualizzando un doppio lampeggio del relativo Led.Per disattivarlo, si preme di nuovo il tasto per altri 5 secondi visualizzando un lampeggio singolo del relativo Led. | |
| T3 | Fisso Accende il | motore alla terza velocità. |
| - Tenendo premuto | il tasto per circa 3 secondi, quando tutti i carichi sono spenti (Motore+Luce), si effettua il reset visualizzando il triplo lampeggio del Led S1. | |
| T4 | Fisso Accende il | motore alla velocità INTENSIVA.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il sistema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF. |
| - Tenendo premuto | per 5 secondi si abilità il telecomando visualizzando un doppio lampeggio del medesimo led.Tenendo il tasto premuto per 5 secondi si disabilita il telecomando visualizzando il lampeggio del rispettivo led una sola volta. | |
| S1 | Fisso | Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. (Reset vedi parag. Manutenzione) |
| Lampeggiante Scignala, quando è attivato, l'allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostituito; devono anche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione Filtro Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa. (Attivazione e Reset vedi parag. Manutenzione) |
Filtri antigrasso metallici
Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led S1 si accende o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
PULIZIA FILTRI
Reset del segnale di allarme
- Spegnere le Luci e il Motore di aspirazione.
- Premere il tasto T3 per almeno 3 secondi, sino al triplo lampeggio di conferma del Led.
Pulizia Filtri
- Aprire il gruppo illuminazione tirandolo sull'apposita intacca.
- Togliere il Filtro spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Lavare il filtro evitando di piegarlo, e lasciarlo asciugare prima di rimontarlo (un eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso).
- Rimontarlo facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
- Richiudere il gruppo illuminazione.

Non è lavabile e non è rigenerabile, va sostituito quando il led S1 lampeggia o almeno ogni 4 mesi. La segnalazione di Allarme, se preventivamente attivata, si verifica solo quando é azionato il Motore di aspirazione.
Attivazione del segnale di allarme
- Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
- Spegnere le Luci e il Motore di aspirazione.
- Premere per 5 secondi il Tasto T2 sino al doppio lampeggio di conferma del Led.
SOSTITUZIONE
Reset del segnale di allarme
- Spegnere le Luci e il Motore di aspirazione.
- Premere il tasto T3 per almeno 3 secondi, sino al triplo lampeggio di conferma del Led.
Sostituzione Filtro
- Aprire il gruppo illuminazione tirando l'apposita intacca.
- Rimuovere il Filtro antigrasso
- Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
- Montare il nuovo Filtro agganciandolo nella sua sede.
- Rimontare il Filtro antigrasso e il gruppo illuminazione.

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
