Tipo di prodotto	Cappa da cucina
Marca	FAGOR
Modello	9CFB61
Alimentazione elettrica	220-240 V monofase, 10-16 A
Numero di velocità	3 (bassa, media, rapida)
Illuminazione	2 lampade alogene
Tipo di evacuazione	Evacuazione esterna o ricircolo con filtro a carbone
Diametro del condotto consigliato	125 mm minimo, consigliato 150 mm
Distanza minima dal piano cottura	70 cm
Filtri metallici	Filtri a cassetta removibili, lavabili in lavastoviglie
Pulizia dei filtri metallici	Ogni 30 ore di utilizzo o 1 volta al mese
Filtro a carbone	Sostituzione ogni 120 ore di utilizzo
Tipo di lampada	Alogena
Installazione	A parete, con camino telescopico
Valvola di non ritorno	Sì, inclusa

Domande frequenti - 9CFB61 FAGOR

Come installare la cappa in versione evacuazione esterna?

Per installare la cappa in versione evacuazione, collegare il condotto di evacuazione (diametro minimo 125 mm) all'uscita del motore. Assicurarsi che il condotto non sbocchi in soffitta e rispettare una distanza di sicurezza di almeno 70 cm tra la cappa e il piano cottura. Fissare la cappa al muro utilizzando il gancio di sospensione fornito.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima tra la parte più bassa della cappa e il piano cottura deve essere di almeno 70 cm. Se il piano cottura specifica una distanza maggiore, prevale quella.

Come pulire i filtri metallici?

I filtri a cassetta devono essere puliti ogni 30 ore di utilizzo o almeno una volta al mese. È possibile lavarli in lavastoviglie in posizione verticale, o a mano con acqua calda e un detergente delicato. Sciacquare e asciugare accuratamente prima di rimetterli.

Quando e come cambiare il filtro a carbone?

Il filtro a carbone deve essere sostituito circa ogni 120 ore di utilizzo (almeno una volta all'anno). Per cambiarlo, rimuovere i filtri a cassetta, ruotare il filtro a carbone per sbloccarlo, quindi inserire il nuovo effettuando l'operazione inversa.

Cosa fare se la cappa non funziona?

Verificare che non ci sia un'interruzione di corrente, che sia stata selezionata una velocità e che il fusibile o l'interruttore non sia scattato. Se il problema persiste, contattare il servizio post-vendita.

Come cambiare la lampadina alogena?

Prima di qualsiasi intervento, spegnere la cappa. Rimuovere il vetro dell'illuminazione, sostituire la lampada alogena, quindi rimontare il vetro. Utilizzare solo lampadine dello stesso tipo e potenza.

Posso usare la cappa senza filtro?

No, è indispensabile non utilizzare la cappa senza i filtri a cassetta. I filtri proteggono il motore e evitano il rischio di incendio dovuto all'accumulo di grasso.

Come passare da evacuazione a ricircolo?

Se non si dispone di un'uscita esterna, la cappa può funzionare in modalità ricircolo. Installare un filtro a carbone attivo e utilizzare il deflettore fornito per reindirizzare l'aria verso la stanza. Seguire le istruzioni di montaggio per il camino in modalità ricircolo.

Qual è la frequenza di sostituzione dei filtri?

I filtri metallici devono essere puliti ogni 30 ore di utilizzo. Il filtro a carbone deve essere sostituito ogni 120 ore o almeno una volta all'anno, a seconda dell'utilizzo.

Dove trovare la targhetta segnaletica della cappa?

La targhetta segnaletica si trova all'interno della cappa, generalmente sul lato o dietro il filtro. Indica il modello, il tipo, il numero di serie e le caratteristiche elettriche.

MANUALE UTENTE 9CFB61 FAGOR

IT MANUALE DI ISTRUZIONI

HU HASZNÁLATI UTMUTATÓ

SK SPRIEVODCA INSTALACIOU

CZ NÁVOD K POUŽITÍ

PL INSTRUKCJA OBSŁUGI

DK INSTALLATIONSVEJLEDNING

NL GEBRUIKERSHANDLEIDING

SV BRUKSANVISNING

PVCYKOBODCTBOIPO3KCIJYATAUIN

Campana extractora decorativa

Decorative Hood

Hotte décorative

Exaustor decorativo

Cappa aspirante decorativa

Paraelszivo

• Solo personale qualificato e autorizzato dalla marca.

Allo scopo di migliorare costantemente i nostri prodotti, ci riserviamo il diritto di apportare modifiche alle loro caratteristiche tecniche, funzionali o estetiche, in relazione ai progressi tecnici.

Importante:

Prima di mettere in funzione il vostro dispositivo, leggete attentamente questo manuale di installazione e d'uso per acquisire il più rapidamente possibile dimestichezza con il suo funzionamento.

INDICE

IT

1/INFORMAZIONI PER L'UTENTE

• Indicazioni di sicurezza 84
• Conservazione dell'ambiente 85
• Descrizione del dispositivo 86

2 / INSTALLAZIONE DEL DISPOSITIVO

• Utilizzo in versione evacuazione 87
• Utilizzo in versione ricircolo 87
• Connessione elettrica 88 Montaggio della cappa aspirante 89 Montaggio della canna fumaria 90 Ricircolo 91

• Descrizione dei comandi 92

4 / MANUTENZIONE E PULIZIA DEL DISPOSITIVO

Pulizia dei filtri modulari 93 - Sostituzione del filtro di carbonio 93 - Pulizia della superficie esterna 94 - Sostituzione della lampadina 94 - Manutenzione del dispositivo 95

5 / ANOMALIE DI FUNZIONAMENTO 96 - 6 / SERVIZIO TECNICO 97

1 / INFORMAZIONI PER L'UTENTE

Importante

Conservare questo manuale con il dispositivo. Se si deve vendere o cedere il dispositivo a un'altra persona, assicurarsi che il manuale di istruzioni lo accompagni. Si prega di leggere questi consigli prima di installare e utilizzare il dispositivo. Sono stati concepiti pensando alla vostra sicurezza e a quella degli altri.

- INDICAZIONI DI SICUREZZA

• Questo dispositivo è stato progettato per essere utilizzato da privati nelle loro case.
• Questo dispositivo deve essere utilizzato da adulti. Fare attenzione che i bambini non lo tocchino e non lo utilizzino come un giocattolo. Assicurarsi che non manipolino i comandi del dispositivo.
• Quando si riceve il dispositivo, disimballarlo o farlo disimballare immediatamente. Controllare il suo aspetto generale. Se si deve far presente qualche riserva, farlo per iscritto nella bolla di consegna e tenere una copia della stessa.
• Il vostro dispositivo è stato concepito per un uso domestico normale. Non utilizzarlo a scopi commerciali o industriali o con altri scopi diversi da quelli per cui è stato progettato.
• Non modificare o cercare di modificare le caratteristiche del dispositivo. Potrebbe rappresentare un pericolo per l'utente.
• Le riparazioni devono essere effettuate esclusivamente da uno specialista autorizzato.
• Scollegare sempre la cappa aspirante prima di pulirla o di effettuare la manutenzione.

Ventilare adeguatamente il locale se la cappa funziona contemporaneamente ad altri dispositivi alimentati da una fonte di energia che non sia l'elettricità. Ciò affinché la cappa non aspiri i gas di combustione.

• Non si possono fare alimenti flambé o

tenere accesi i fornelli a gas senza nessun recipiente sotto la cappa (le fiamme aspirate potrebbero rovinare il dispositivo).

• Quando si sta friggendo sotto il dispositivo, bisognerà controllarlo costantemente. Gli oli e i grassi riscaldati ad alta temperatura possono prendere fuoco.

Rispettare la frequenza di pulizia e sostituzione dei filtri. L'accumulo di depositi di grasso potrebbe causare un incendio.

• Non si può utilizzare sopra un fuoco a base di combustibile (legno, carbone...).
• Non usare dispositivi a vapore o ad alta pressione per pulire il dispositivo (esigenze relative alla sicurezza elettrica).
• Allo scopo di migliorare sempre i nostri prodotti, ci riserviamo il diritto di applicare modifiche alle loro caratteristiche tecniche, funzionali o estetiche vincolate ai progressi tecnici.
• Per trovare disponibili i pezzi del dispositivo, consigliamo di segnarli nella pagina "Servizio Tecnico e Servizio al Consumatore". (Questa pagina spiega anche dove si possono trovare nel dispositivo).
• Questo dispositivo non è stato concepito per l'uso da parte di persone (compresi i bambini) con disabilità fisiche, sensoriali o mentali ridotte, o persone prive di esperienza o conoscenze, a meno che, attraverso una persona responsabile della loro sicurezza, siano controllati o ricevano precedentemente istruzioni circa l'uso del dispositivo.

Attenzione

Se la cucina si riscalda con un dispositivo collegato a una canna fumaria (ad esempio una stufa), la cappa dovrà essere installata in versione ricircolo. Non usare la cappa perché i filtri modulari.

Bisogna prevedere una ventilazione adeguata quando si usa una cappa aspirante da cucina contemporaneamente ad altri dispositivi che funzionano a gas o con un altro combustibile.

1 / INFORMAZIONI PER L'UTENTE

IT

PROTEZIONE AMBIENTALE

• I materiali utilizzati per l'imballaggio di questo dispositivo sono riciclabili. Per partecipare al loro riciclaggio e contribuire in tal modo alla protezione ambientale si prega di smaltirli nei contenitori comunali appositi.
• Anche il vostro dispositivo contiene dei materiali riciclabili, per cui è stato marchiato

con questo logotipo a indicare che i dispositivi scartati non devono essere mescolati con altri residui. Agendo in tal modo, il riciclaggio dei dispositivi definito dal vostro fabbricante verrà effettuato nel migliore dei modi possibile, in linea con la direttiva europea 2002/96/CE sui residui di dispositivi elettrici ed elettronici. Informatevi presso il vostro comune o il vostro rivenditore per sapere dove si trovano i punti di raccolta dei dispositivi eliminati più vicini a casa vostra.

Vi ringraziamo per la vostra collaborazione nella protezione dell'ambiente.

Attenzione

L'installazione è riservata agli installatori e tecnici qualificati.

Attenzione

Prima di usare per la prima volta il filtro modulare, togliere la pellicola di protezione.

IT 1/INFORMAZIONI PER L'UTENTE

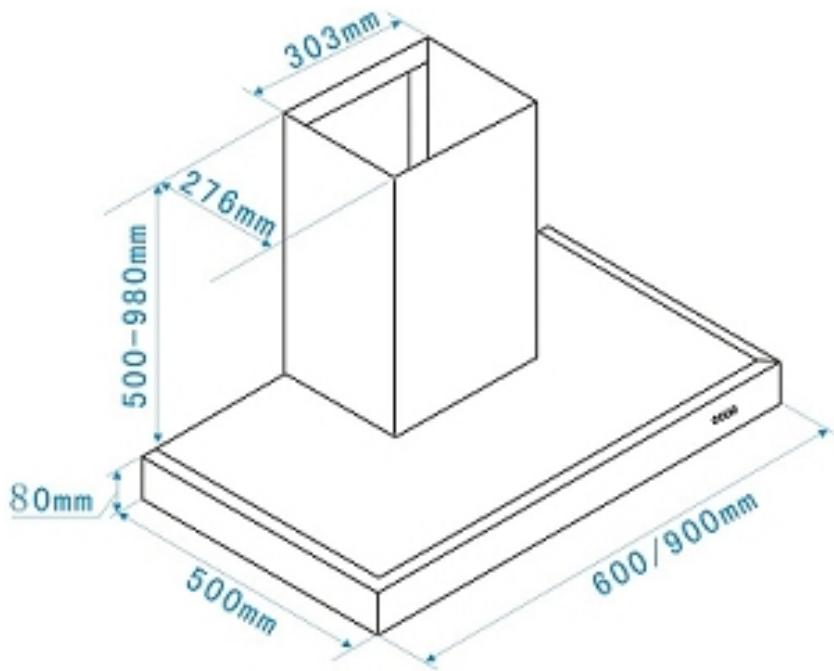

• DESCRIZIONE DEL DISPOSITIVO

2 / INSTALLAZIONE DEL DISPOSITIVO

IT

• Il dispositivo deve essere scollegato quando viene installato o se si realizza qualsiasi intervento sullo stesso.
• Verificare che la tensione della rete corrisponda alla tensione indicata nella targhetta delle caratteristiche che si trova all'interno della cappa.
• Se l'impianto elettrico della cappa richiede obbligatoriamente una modifica per poter collegare il dispositivo, rivolgersi a un elettricista qualificato.
• Se la cappa viene utilizzata in versione evacuazione, non collegare il dispositivo a un condotto di evacuazione dei fumi di combustione (caldaia, caminetto, ecc.) o a una VMC (Ventilazione meccanica controllata).
• Il condotto di evacuazione, qualsiasi sia, non deve sfociare nella parte inferiore del fatto.
• Installare la cappa a una distanza di sicurezza di almeno 70 cm dalla piastra di cottura elettrica, a gas o mista.

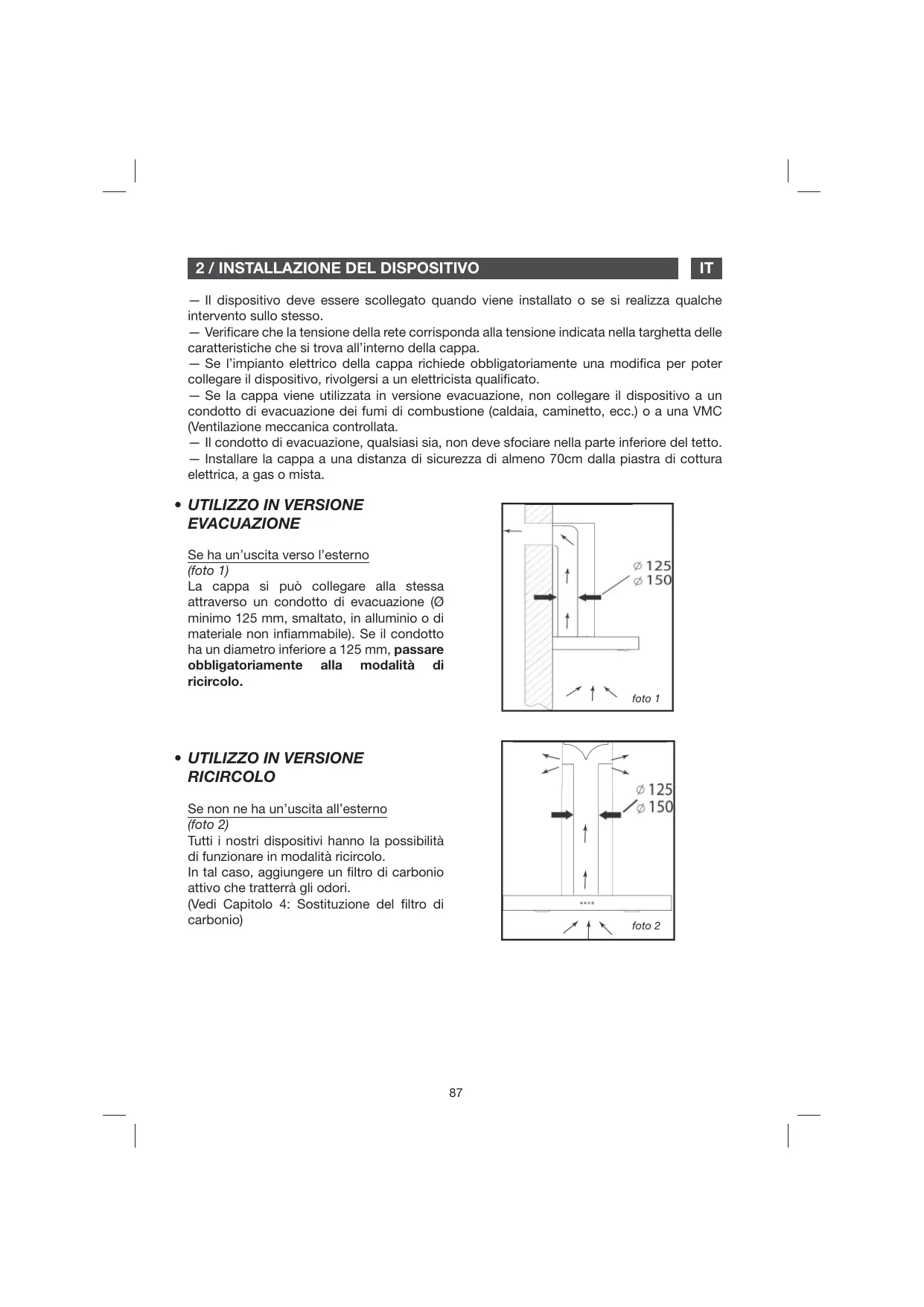

- UTILIZZO IN VERSIONE EVACUAZIONE

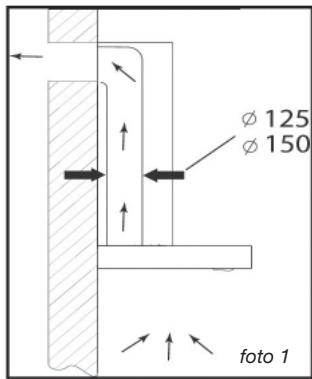

Se ha un'uscita verso l'esterno (foto 1)

La cappa si può collegare alla stessa attraverso un condotto di evacuazione (Ø minimo 125 mm, smaltato, in alluminio o di materiale non infiammabile). Se il condotto ha un diametro inferiore a 125 mm, passare obbligatoriamente alla modalità di ricircolo.

- UTILIZZO IN VERSIONE RICIRCOLO

Se non ha un'uscita all'esterno (foto 2)

Tutti i nostri dispositivi hanno la possibilità di funzionare in modalità ricircolo.

In tal caso, aggiungere un filtro di carbonio attivo che trattiene gli odori.

(Vedi Capitolo 4: Sostituzione del filtro di carbonio)

2 / INSTALLAZIONE DEL DISPOSITIVO

CONNESSIONE ELETTRICA

Quando si realizza l'installazione e le operazioni di manutenzione, il dispositivo dovrà essere scollegato dalla rete elettrica e i fusibili verranno esclusi e tolti.

La connessione elettrica si dovrà realizzare prima di collocare il dispositivo nel mobile.

Verificare che:

• la potenza dell'impianto sia sufficiente,
• le linee di alimentazione siano in buono stato,
• il diametro dei cavi sia conforme alle norme di installazione.

Attenzione

Questo dispositivo viene fornito con un cavo di alimentazione H05 VV-F 3 conduttori di 0,75 mm² (neutro, fase e terra) che si deve collegare alla rete di 220 - 240 V - monofase tramite una presa di corrente normalizzata CEI 60083 che dovrà essere accessibile una volta effettuata l'installazione, in base alle norme di installazione.

Non assumeremo nessuna responsabilità nel caso in cui si verifichi un incidente a causa di una presa di terra inesistente o non corretta. Il fusibile dell'impianto dovrà essere di 10 o 16 A. In caso di danneggiamento del cavo, chiamare il servizio.

Attenzione

Se bisogna modificare l'impianto elettrico del proprio locale per poter collegare il dispositivo, rivolgersi a un elettricista qualificato.

Attenzione

Se la cappa ha qualsiasi anomalia, scollegare il dispositivo o togliere il fusibile corrispondente alla linea di connessione del dispositivo.

- MONTAGGIO DELLA CAPPA ASPIRANTE

Attenzione

L'installazione

deve

essere

conformare alle normative vigenti per la ventilazione dei locali. In Francia, tali normative vengono indicate nel DTU 61.1 del CSTB. In particolare, l'aria evacuata non deve essere mandata in un condotto utilizzato per l'evacuazione del fumo di dispositivi che funzionano a gas o con altro combustibile. Le tubature in disuso si possono utilizzare solo se lo stabilisce uno specialista competente.

La distanza minima tra la zona di cottura e la parte più bassa della cappa deve essere per lo meno di 70 cm. Se le istruzioni della targhetta che si trova sulla cappa dovessero indicare una distanza superiore a 70 cm, questa è quella che si dovrà prendere in considerazione.

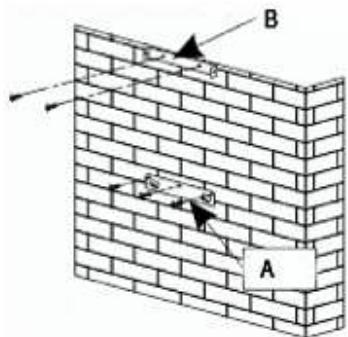

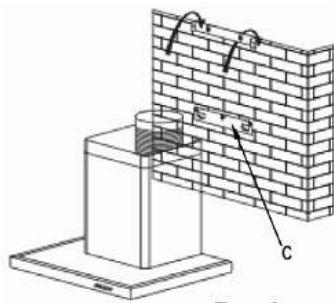

Fissaggio a parete:

• Tracciare una linea sul muro, concentrata, partendo dalla verticale del piano di cottura.
• Segnare sul muro i 3 fori che bisogna realizzare utilizzando il gancio di sospensione della cappa fornito e rispettando la distanza consigliata (pezzo A della fig. 1) - Realizzare i 3 fori di 8 mm nella posizione adeguata e inserire i perni.
• Avvitare il supporto per il fissaggio della cappa assicurandosi che sia bene a livello (pezzo A della fig. 1).
• Prima di appendere la cappa, montare la valvola di non ritorno all'uscita del motore.
• Avvitare la copertura estensibile (non inclusa) per l'evacuazione sull'uscita del motore e ostacolare i movimenti della valvola di non ritorno. (fig. 3).
• Collocare e connettere il corpo della cappa su quel supporto con le viti previste incluse (fig. 2).

2 / INSTALLAZIONE DEL DISPOSITIVO

- MONTAGGIO DELLA CANNA FUMARIA

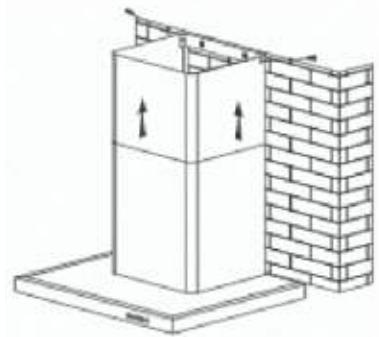

Evacuazione esterna

• Calcolare l'altezza finale per avvitare il contrafforte a U del supporto della canna fumaria (pezzo B fig. 1).
• Segnare 2 fori nel luogo adeguato. Realizzare i 2 fori di 8 mm e avvitare la flangia di supporto della canna fumaria prestando attenzione affinché stia bene nell'asse della cappa (pezzo B fig. 1).
• Avvitare la forcella piatta alla parte posteriore della parte inferiore della canna fumaria. Collocare le 2 canne fumarie sulla cappa (Fig. 5).
• Collegare la copertura all'uscita dell'aria verso l'esterno. Realizzare la connessione elettrica della cappa con il cavo di alimentazione.
• Sollevare la canna fumaria superiore fino al limite massimo e fissarla alla forcella con l'aiuto delle viti.

2 / INSTALLAZIONE DEL DISPOSITIVO

IT

Riciclaggio

• Calcolare l'altezza finale per inserire la flangia di supporto della canna fumaria.
• Segnare 2 fori in un luogo adeguato. Realizzare i 2 fori di 8 mm e avvitare la flangia di supporto della canna fumaria prestando attenzione affinché stia bene nell'asse della cappa.
• Avvitare la forcella piatta alla parte posteriore della parte inferiore della canna fumaria.

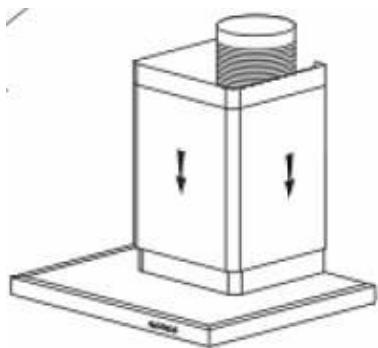

• Collocare le 2 canne fumarie sulla cappa (Fig. 5).
• Collegare la copertura all'uscita dell'aria verso l'esterno. Realizzare la connessione elettrica della cappa con il cavo di alimentazione.
• Sollevare la canna fumaria superiore fino al limite massimo e fissarla alla forcella con l'aiuto delle viti.

Nota

Per un utilizzo ottimale, è consigliabile collegare il campanello di una pila di 150 mm di diametro (non fornito). Limitare al massimo il numero di gomiti e la lunghezza del condotto. Se la cappa funziona in evacuazione esterna, è opportuno assicurarsi che arrivi aria sufficiente affinché non si venga a generare depressione nella camera.

Attenzione

Non usare strumenti per togliere la pellicola di protezione.

IT 3 / USO DEL DISPOSITIVO

DESCRIZIONE DEI COMANDI

1. Premendo il pulsante Stop (Arresto) il motore si ferma.
2. Premendo il pulsante Low (Bassa), l'avvisatore emetterà un suono e il motore funzionerà a bassa velocità.
3. Premendo il pulsante Mid (Media), l'avvisatore emetterà un suono e il motore funzionerà a media velocità.
4. Premendo il pulsante High (Alta), l'avvisatore emetterà un suono e il motore funzionerà ad alta velocità.
5. Premendo il pulsante Light (Luce), le due luci si accenderanno. Premendolo di nuovo, la luce si spegnerà.

4 / MANUTENZIONE E PULIZIA DEL DISPOSITIVO

Attenzione

Scollegare il dispositivo prima di procedere alla manutenzione e alla pulizia dello stesso. Una manutenzione periodica è garanzia di un buon funzionamento, una buona resa e durata.

Attenzione

Il mancato rispetto delle istruzioni di pulizia del dispositivo e dei filtri può causare incendi. Seguire alla lettera le istruzioni per la manutenzione.

PULIZIA DEI FILTRI MODULARI

Si devono pulire ogni 30 ore di utilizzo o circa una volta al mese per lo meno. La pulizia si può realizzare nella lavastoviglie, in posizione verticale.

Usare una spazzola, acqua calda e un detergente non aggressivo. Sciacquarli e asciugarli con cura prima di collocarli nuovamente.

- Smontaggio del filtro modulare

• Ruotare il manico integrato del filtro modulare.
• Inclinare il filtro modulare verso il basso.

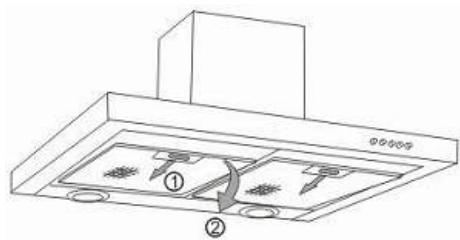

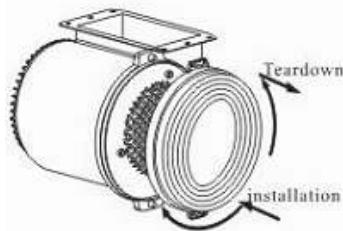

SOSTITUZIONE DEL FILTRO DI CARBONIO (opzionale)

Sostituirlo circa dopo 120 ore di utilizzo.

• Togliere i filtri modulari.
• Ruotare il filtro di carbonio per toglierlo. Realizzare l'operazione contraria per collocare un nuovo filtro. Rimettere i filtri modulari.

IT 4 / MANUTENZIONE E PULIZIA DEL DISPOSITIVO

PULIZIA DELLA SUPERFICIE ESTERNA

Per pulire l'esterno della cappa aspirante usare acqua e sapone; non usare creme per la pulizia, né detergenti corrosivi, né spugne abrasive o spazzole. Asciugare con un panno umido e morbido.

SOSTITUZIONE DELLA LAMPADINA

Attenzione

Prima di realizzare qualsiasi intervento bisogna togliere la tensione alla cappa, scollegandola oppure azionando il disgiuntore.

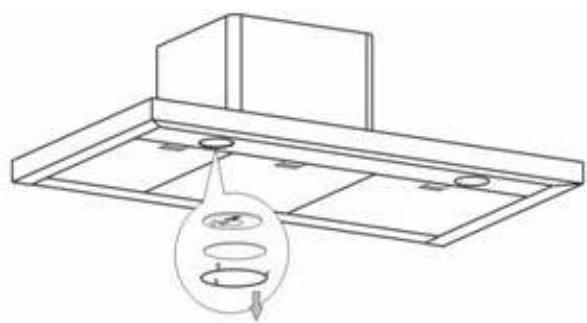

Modello con lampadina alogena

Togliere la copertura. Sostituire la lampadina alogena. - Collocare di nuovo il tutto realizzando le operazioni in senso opposto.

Attenzione Prima di reali

Prima di realizzare qualsiasi intervento bisogna togliere la tensione alla cappa, scollegandola oppure azionando il disgiuntore.

MANUTENZIONE DEL DISPOSITIVO

MANUTENZIONE	COSA SI DEVE FARE	PRODOTTI/ACCESSORI DA UTILIZZARE
Carcassa e accessori	Non utilizzato mai spugnette metalliche, prodotti abrasivi o spazzoleccessivamente dure.	Per pulire il telao e l'oblò di illuminazione, usare esclusivement prodotti di pulizia disponibili in commercio, diluiti in acqua, e quindi sciacquare con acqua e asciugare con un panno morbido.
Filtro modulare	Questo filtrato trattiene i vapori grassi e la polvere. è l'elemento che garantisce una parte notevole dell'efficacia della cappa.In caso di macchie persistenti, usare una crema non abrasiva e sciacquare con acqua pulita.	Pulire con un prodotto di pulizia disponibile in commercio, sciacquare abbondamente e asciugare. La pulizia si più realizze nella lavastoviglie, in posizione verticale.(Non mettere in contatto con stoviglia sporche o con coperti di argento)
Filtro di carbonio attivo	Questo filtrato trattiene gli odori e si deveambiare almeno una volta all'anno, a seconda del suo uso.Richiedere questei filtri al proprio rivenditore (con il riferimento indicato nella targhetta delle caratteristiche che si trova all'interno della cappa)e segnare la data della sostituzione.

Per mantenere il dispositivo in buone condizioni, consigliamo di utilizzare i prodotti di manutenzione Clearit.

Le conoscenze e l'esperienza dei professionisti al servizio dei privati

Clearit propone dei prodotti professionali e soluzioni adeguate per la manutenzione quotidiana dei nostri elettrodomestici e della vostra cucina.

Li potrete trovare in vendita presso il vostro distributore abituale, assieme a una vasta gamma di prodotti, accessori e prodotti di consumo.

SINTOMI	SOLUZIONI
La cappa non funziona ...	Verificare che: • non ci si era un'interruzione di corrente. • sia stata selezionata una velocità.
La resa della cappa è insufficiente...	Verificare che: • la velocità del motore selezionato si asufficiente per la quantità di fumo e il vapore acqueo prodotto. • la cucina si sufficientamente ventilata affinché possa essere arria. • ilhetto di carbonio non si consumato (cappa in versione ricircolo).
La cappa si è fermata durante il funzionamento.	Verificare che: • non ci si era un'interruzione di corrente. • non si stato attivato l'interruttore onnipolare.

6/SERVIZIO TECNICO

IT

Gli interventi che richiede la macchina dovranno essere realizzati:

dal rivenditore, - o da qualsiasi professionista qualificato depositario della marca.

Quando si chiama, citare il riferimento completo della macchina (modello, tipo e numero di serie). Questi dati appaiono sulle targhette di identificazione collocate sulla macchina.
