9CFB61 - Hotte FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante décorative
Fonction	Extraction des fumées et odeurs de cuisson
Nombre de vitesses	3
Type de commande	Touches mécaniques
Éclairage	Oui, intégré
Filtre	Aluminium lavable
Mode d'extraction	Évacuation ou recyclage
Niveau sonore	Non précisé
Puissance d'aspiration	Non précisé
Dimensions (L x P x H)	Non précisé
Installation	Murale
Matériau	Acier inoxydable
Couleur	Non précisé
Consommation électrique	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - 9CFB61 FAGOR

Comment régler la température de mon FAGOR 9CFB61 ?

Pour régler la température, tournez le bouton de thermostat situé sur le panneau de contrôle jusqu'à atteindre la température souhaitée. Assurez-vous que l'appareil est allumé.

Que faire si mon FAGOR 9CFB61 ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Si l'appareil ne s'allume toujours pas, consultez le fusible ou le disjoncteur.

Comment nettoyer l'intérieur de mon FAGOR 9CFB61 ?

Utilisez un chiffon doux et de l'eau tiède avec un peu de savon. Évitez les produits chimiques abrasifs qui pourraient endommager les surfaces.

Mon FAGOR 9CFB61 fait du bruit, est-ce normal ?

Un léger bruit peut être normal, surtout lors de la mise en marche du compresseur. Si le bruit est excessif ou inhabituel, contactez le service client.

Comment dégivrer mon FAGOR 9CFB61 ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour gratter la glace.

Y a-t-il un mode éco sur le FAGOR 9CFB61 ?

Oui, le FAGOR 9CFB61 dispose d'un mode éco qui optimise la consommation d'énergie. Consultez le manuel d'utilisation pour savoir comment l'activer.

Comment savoir si mon FAGOR 9CFB61 a besoin d'entretien ?

Des signes comme une augmentation de la consommation d'énergie, des bruits étranges ou des problèmes de refroidissement peuvent indiquer qu'un entretien est nécessaire. Il est recommandé de faire vérifier l'appareil par un professionnel.

Puis-je stocker des aliments chauds dans mon FAGOR 9CFB61 ?

Il est conseillé de laisser les aliments chauds refroidir à température ambiante avant de les placer dans l'appareil pour éviter une surcharge du système de refroidissement.

Comment régler l'humidité à l'intérieur de mon FAGOR 9CFB61 ?

Utilisez des sachets déshydratants ou des produits spécifiques pour absorber l'humidité. Assurez-vous également que les aliments sont bien emballés.

Mon FAGOR 9CFB61 a une odeur désagréable, que faire ?

Vérifiez les aliments stockés pour détecter tout produit avarié. Nettoyez l'intérieur de l'appareil avec un mélange d'eau et de vinaigre pour éliminer les odeurs.

MODE D'EMPLOI 9CFB61 FAGOR

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre apparéil en marche, veuillez dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

SOMMAIRE

FR

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 36
• Respect de l'environnement 37
  Description de votre apparéil 38

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 39
• Utilisation en version recyclage 39
  Raccordement electrique 40
  Montage de la hotte 41
  Montage de la cheminée Evacuation extérieure 42
  ^ Recyclage 43

3 / UTILISATION DE VOTRE APPAREIL

Description des commandes 44

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage des filtres cassettes 45
Changement du filtré charbon 45
- Nettoyage de la surface extérieure 46
- Changement de la lampe 46
- Entretenir votre apparéil 47

5/ANOMALIES DE FONCTIONNEMENT 48

6 / SERVICE APRES-VENTE

Interventions 49
- Relations consommateurs 49

FR

1 / A L'ATTENTION DE L'UTILISATEUR

Important

75 Conserve cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez- vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

- CONSIGNES DE SECURITÉ

— Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.
— Cet apparéil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l' apparéil.
— A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vériéz son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
- Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consçu.
- Ne modifies pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
— Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
- Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
— Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres appeareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipiens de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
  — Les fritures effectues sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSE risque d'occasionner un incendie.
• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électric).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.
  — Afin de retrouver aisément à l'venir les références de votre apparéil, nous vous conseillons de les noter en page "Service Àpreès-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).

Attention

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poële), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes. Une ventilation convenable de la pierce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

1 / A L'ATTENTION DE L'UTILISATEUR

FR

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.
  — Notre apparéil contient également de nombreux matériaux recyclables. Il est donc mar

què de ce logo afin de vous indiquer que les apparêls usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparêls qu'organise votre fabricant sera ainsi réalisé dans les valeurs conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques etlectroniques.

Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

FR 1 / A L'ATTENTION DE L'UTILISATEUR

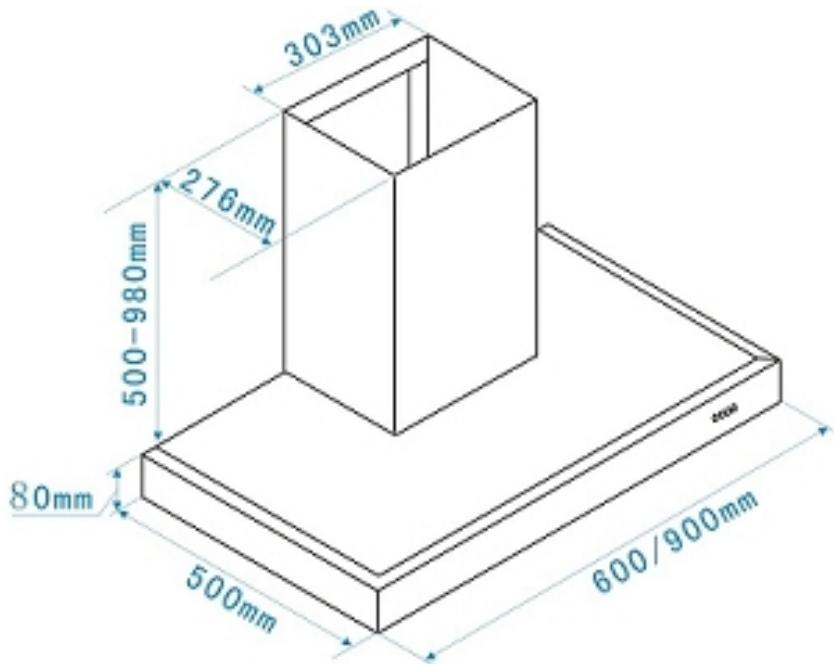

DESCRIPTION DE VOTRE APPAREIL

2 / INSTALLATION DE VOTRE APPAREIL

FR

• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
  — Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéel, faites appel à un électricien qualifié.
  — Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

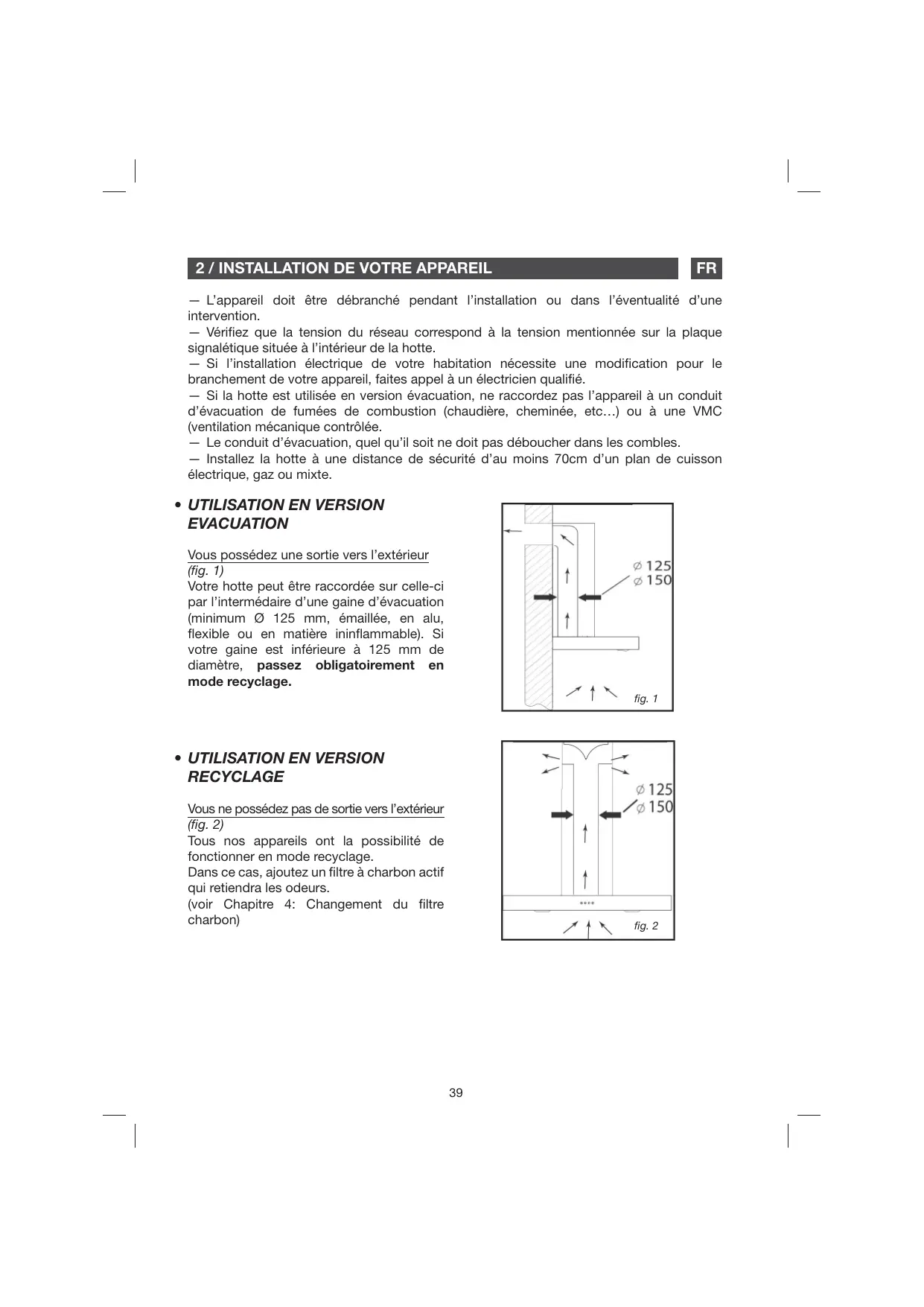

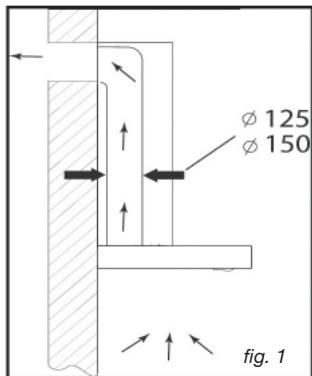

- UTILISATION EN VERSION EVACUATION

Vous possedez une sortie vers l'extérieur (fig.1)

Votre hotte peut etre raccordee sur celle-ci par Iintermedaire d'une gaine d'evacuation (minimum 125 mm, emaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inférieure a 125 mm de diametre, passez obligatoirement en mode recyclage.

- UTILISATION EN VERSION RECYCLAGE

Vous ne possedez pas de sortie vers l'extérieur (fig. 2)

Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtré charbon)

FR 2 / INSTALLATION DE VOTRE APPAREIL

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

-la puissance de l'installation est suffisante,
- les lignes d'alimentation sont en bon etat
- le diamètre des fils est conforme aux régles d'installation.

Attention Este apara

cable Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm^2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux régles d'installation.

Notre responsabilité ne saurait etree agagee en cas d'accident consecutif a une mise a la terre inexistante ou incorrecte. Le fusible de votre installation doit etre de 10 ou 16 A. Si le cable d'alimentation est endommaged, faites appel au service après afin d'eviter un danger.

Attention

Si I'installation electrique de vour habitation necessite une modification pour le branchement de vour appeareil, faites appel a un electricien qualifie.

Attention

Si la hotte presente une qualconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

MONTAGE DE LA HOTTE

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'avais accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70 cm. au minimum. Si les instructions de la table de cuisson installee sous la hotte specifieune distance plus grande que 70 cm, celle-ci doit etre prise en compte.

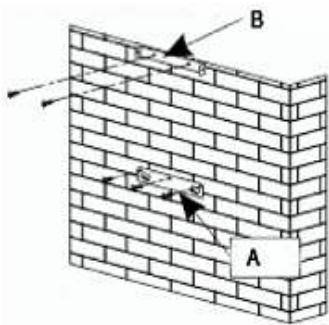

Fixation au mur :

Tracez une ligne sur le mur, centré et à la verticale de votre plan de cisson.
Tracez sur le mur les 3 trough que vous doivent pincer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée (pièce A fig. 1).
— Percez les 3 trouss de 8mm à l'emplacement ajustatinserez les chevilles.

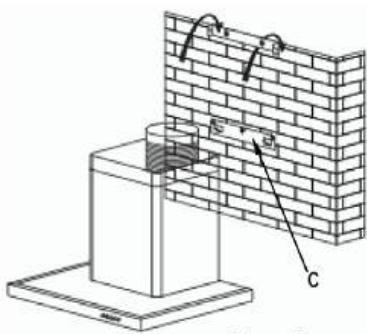

— Avant de raccorder la hotter, monter le clapet anti-retour sur la sortie moteur.
Fixez le support de fixation de la hotter en veillant à ce qu'il soit parfaitement de niveau (piece A fig. 1).
Fixez la gaine extensible d'évacuation (non fournie) sur la sortie moteur sans géné le mouvement du clapet anti-retour (fig. 3).
- Posez et fixez le corps de la hotte sur ce support avec les vis prévues en dotation (fig. 2).

Fig. 1

Fig. 2
Fig. 3

FR 2 / INSTALLATION DE VOTRE APPAREIL

MONTAGE DE LA CHEMINEE

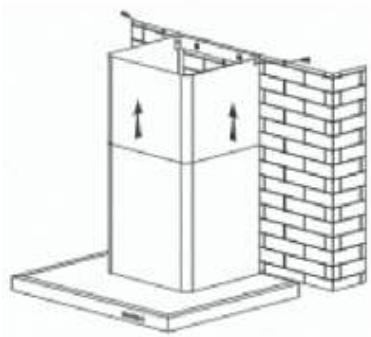

Evacuation extérieure

• Calculez la hauteur finale pour fixer l'étrier en U de support de la cheminée (piece B fig. 1).
  Tracez les 2 trous à l'endetroit adapté.
  — Percez les 2 trouss de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (piece B fig. 1).
  Fixez l'étrier plat à l'arrête de la cheminée inférieure.
• Posez les 2 cheminées sur la hotte (fig. 5).
  Raccordez la gaine à la sortie de l'air vers l'extérieur.
  Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.
  — Soulever la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des vis.

Fig. 6

Fig. 5

Fig. 3

Fig. 4

Recyclage

• Calculez la hauteur finale pour fixer l'étrier de support de la cheminée.
  Tracez les 2 trous à l'endetroit adapté.
  — Percez les 2 trouss de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte.
  Fixez l'etrier plat à l'arrière de la cheminée inférieure.
• Installer l'adaptateur de gaine sur le déflecteur (fig. 8).
  Raccordez la gaine extensible au deflecteur.
• Posez la cheminée composée de 2 parties sur la hotte (fig. 5).
• Installer le déflecteur (fig. 8) dans la cheminée supérieure au niveau des ouies d'aération (fig. 6).
  Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.
  — Soulevez la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des 2 vis.

Fig. 4

Fig. 8

Fig. 6

Fig. 5

Conseil

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la piece en dépression.

Attention

Ne pas utiliser d'outils pour enlever le film de protection transperant sur les parois.

FR 3 / UTILISATION DE VOTRE APPAREIL

DESCRIPTION DES COMMANDES

Bouton-poussoir

1. Appuyez sur la touche stop et le moteur s'arrête.
2. Appuyez sur le boutonasse vitesse, l'avertisseur sonore retentit une fois et le moteur tourne a basse vitesse.
3. Appuyez sur le bouton moyen vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à moyen vitesse.
4. Appuyez sur le bouton vitesse rapide, l'avertisseur sonore retentit une fois et le moteur tourne à vitesse rapide.
5. Appuyez sur le bouton éclairage et les deux lampes s'allument. Appuyez à nouveau et elles s'éteignent.

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

Attention Débranche

Debranche l'appareil avant de proceder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

7! Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendes. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DES FILTRES CASSETTES

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisse en position verticale.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignement avant de les remetre en place.

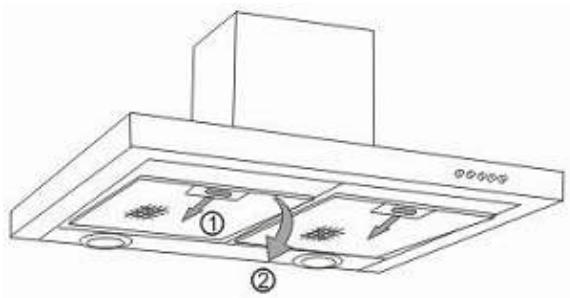

- Démontage du filtré cassette

— Pivotez la poignée intégrée du filtré cassette.

• Basculez le filtré cassette vers le bas.

- CHANGEMENT DU FILTRE CHARBON

Remplacez-le toutes les 120 heures d'utilisation environ.

• Retirez les filtrres cassettes.
  Tournier le fentre charbon pour le retirer.
  — Faire l'opération inverse pour remettre un nouveau filtré.
• Remetre les filtres cassettes.

FR 4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

- NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieure de votre hotte utilisez de l'eau savonneuse, mais n'utilisez jamais de crèmes à récurer, de détergents corrosif, ni d'éponge grattoir ourosse. Essuyez avec un chiffon humide et doux.

- CHANGEMENT DE LAMPE

! Attention Avant toute

Avant toute intervention, la hotte doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

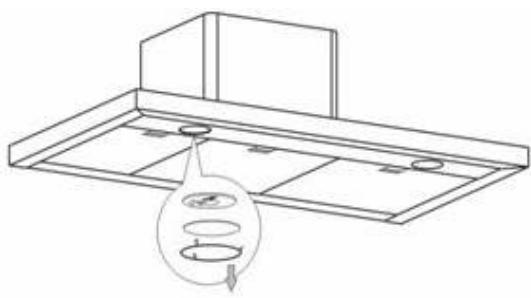

Modèle avec lampe halogène

— Retirez le hublot
— Changez la lampe halogène
- Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotter doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

- ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRS A UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisse sale ou des couverts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles

au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèils electroménagers et de vos cuisines.

Vou les trouvrez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

FR

5 / ANOMALIES DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiéz que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiéz que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiéz que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS

FR

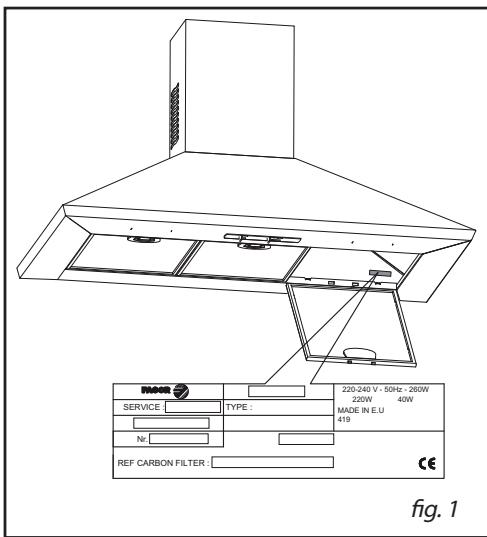

- INTERVENTIONS

Les éventuelles interventions sur votre apparéil doivent être effectuees par un professionnel qualité dépositaire de la marque. Lors de votre appel, mentionnez la reférence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).

fig. 1

Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :
Service Consommateurs FAGOR
BP 9526
95069 CERGY PONTOISE CEDEX
ou nous téléphoner au :

0892 02 88 07*

0,34 € TTC / min à partir d'un poste fixe

PIÉCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine. PIECE
