SOL17 - Caricabatterie VELLEMAN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	Velleman
Modello	SOL17
Dimensioni (L x P x A)	100 x 70 x 30 mm
Peso	200 g
Alimentazione	230 V CA, 50 Hz
Tensione di uscita	1,2 V - 1,5 V CC
Corrente di carica	200 mA
Numero di slot	2
Tipi di batterie compatibili	NiMH, NiCd (AA/AAA)
Indicatore di carica	LED: rosso (carica), verde (fine)
Protezione	Contro i cortocircuiti e le inversioni di polarità
Funzioni principali	Carica lenta e manutenzione delle batterie ricaricabili
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto e morbido
Sicurezza	Non aprire; non esporre all'umidità; utilizzare solo batterie adatte
Pezzi di ricambio e riparabilità	Non riparabile dall'utente; contattare il servizio post-vendita Velleman
Temperatura di funzionamento	0 °C a 40 °C
Certificazione	CE, RoHS

Domande frequenti - SOL17 VELLEMAN

Quali tipi di batterie posso caricare con il Velleman SOL17?

Il caricabatterie SOL17 è compatibile con le batterie ricaricabili NiMH e NiCd di formato AA e AAA.

Qual è la durata di carica per le batterie AA?

Con una corrente di carica di 200 mA, il tempo di carica approssimativo per batterie AA da 2000 mAh è di circa 10-12 ore.

Il caricabatterie si spegne automaticamente quando le batterie sono cariche?

Sì, il SOL17 è dotato di una funzione di spegnimento automatico. Il LED passa dal rosso al verde quando la carica è terminata.

Posso caricare batterie di diversa capacità contemporaneamente?

Si consiglia di caricare batterie dello stesso tipo e stessa capacità per ottenere una carica ottimale ed evitare squilibri.

Il caricabatterie è compatibile con le batterie agli ioni di litio?

No, il SOL17 è progettato solo per batterie NiMH e NiCd. Non utilizzare con batterie agli ioni di litio o altre chimiche.

Cosa fare se il LED non si accende?

Verificare che il caricabatterie sia ben collegato a una presa di corrente funzionante e che le batterie siano inserite correttamente rispettando la polarità (+/-).

Posso usare il caricabatterie all'estero?

Il SOL17 è progettato per un'alimentazione 230 V CA, 50 Hz. Se la tensione o la frequenza differiscono, potrebbe essere necessario un adattatore di tensione.

Come pulire il caricabatterie?

Scollegare sempre il caricabatterie prima della pulizia. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare prodotti chimici o abrasivi.

È possibile lasciare le batterie in carica troppo a lungo?

Il caricabatterie dispone di una protezione contro il sovraccarico, ma si consiglia di rimuovere le batterie una volta terminata la carica per prolungarne la durata.

Cosa fare se il caricabatterie diventa caldo durante il funzionamento?

È normale che il caricabatterie si surriscaldi leggermente. Se il calore è eccessivo, scollegarlo e verificare che le batterie non siano danneggiate. Non coprire l'apparecchio.

MANUALE UTENTE SOL17 VELLEMAN

A tutti i residenti nell'Unione Europea

Importanti informazioni ambientali relative a questo prodotto

Questo simbolo riportato sul prodotto o sull'imballaggio, indica che è vietato smaltire il prodotto nell'ambiente al termine del suo ciclo vitale in quanto può essere nocivo per l'ambiente stesso. Non smaltire il prodotto (o le pile, se utilizzate) come rifiuto urbano indifferenziato; dovrebbe essere smaltito da un'impresa specializzata nel riciclaggio.

Per informazioni più dettagliate circa il riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio presso il quale è stato effettuato l'acquisto.

La ringraziamo per aver scelto Velleman! Si prega di leggere attentamente le informazioni contenute nel presente manuale prima di utilizzare il dispositivo. Assicurarsi che l'apparecchio non sia stato danneggiato durante il trasporto; in tale evenienza, contattare il proprio fornitore.

2. Istruzioni relative alla sicurezza

Tenere il dispositivo lontano da pioggia e umidità.

Non appoggiare mai sopra o vicino al dispositivo oggetti contenenti liquidi.

Proteggere il dispositivo da temperature estreme.

Tenere il dispositivo lontano dalla portata dei bambini e delle persone non qualificate.

• I danni derivanti dall'inosservanza delle indicazioni fornite nel presente manuale non sono coperti da garanzia; il venditore non sarà ritenuto responsabile di eventuali danni cagionati a cose o persone.
• Tenere il dispositivo lontano da spruzzi e gocciolamento di liquidi.
• Eventuali danni causati da modifiche apportate al dispositivo, da parte dell'utente, non sono coperti da garanzia.
  • Non utilizzare il dispositivo se il contenitore o i cavi sono danneggiati.
• Non tentare di riparare il dispositivo. Contattare il proprio rivenditore per assistenza.

3. Linee guida generali

• Proteggere lo strumento da urti e cadute. Maneggiare il dispositivo ed eseguire i collegamenti con delicatezza.
• Proteggere il dispositivo da temperature estreme, polvere e umidità.
• Familiarizzare con le funzioni del dispositivo prima di utilizzarlo.
• Per ovvie ragioni di sicurezza è vietato apportare delle modifiche al dispositivo.
• Utilizzare il dispositivo solamente per lo scopo per il quale è stato progettato. Ogni altro tipo di utilizzo determina la decadenza della garanzia.
• Il dispositivo non contiene parti riparabili dall'utente.
• Contattare il rivenditore autorizzato per assistenza e/o parti di ricambio.

SOL17

4. Caratteristiche

• Pannello fotovoltaico policristallino
• Tascabile
• Semplice da installare (fissaggio mediante ventose)
• Ideale per caricare le batterie di cellulari, MP3, mini disk e di altri dispositivi digitali.
• Perfetto per il campeggio e per l'utilizzo in luoghi dove non è disponibile la rete elettrica.
• Tensione d'uscita selezionabile (5,5V - 7,5V - 9,5V)
• Quattro differenti connettori d'alimentazione per garantire l'interfacciamento con una vasta gamma di dispositivi portatili - Consultare capitolo 10.
• Batteria LI-Ion integrata, ricaricabile tramite pannello solare o porta USB
• Indicazione di stato per carica e scarica (LED rosso e verde)
• Elevata autonomia in stand by grazie al bassissimo consumo
• Protezione contro corrente inversa al pannello per impedire la scarica della batteria
  • Interfaccia mini USB-B
• Batteria a lunga durata

5. Contenuto della confezione

• Pannello fotovoltaico
• Cavo USB (con connettori tipo USB mini-B / USB-A)
• Cavo prolunga con spina / presa DC (∅ 3,45mm)
- 4 differenti spine di alimentazione compatibili con Sony Ericsson®T28, Nokia®8210, moto®V3, Samsung®A288
• 4 ventose per fissaggio su superfici lisce
- Manuale utente

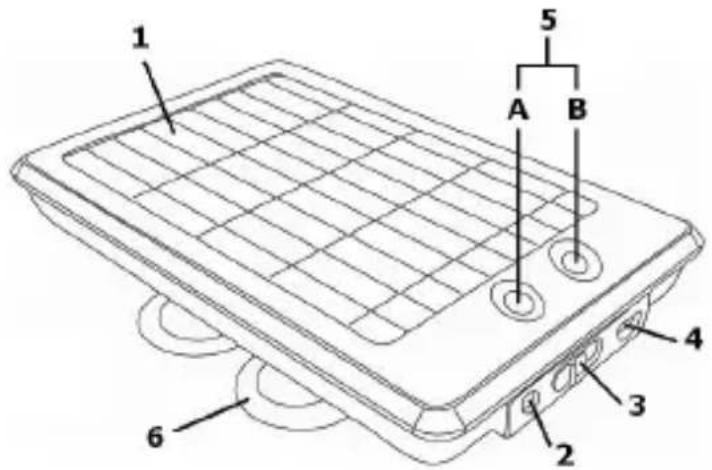

6. Descrizione

1. Pannello fotovoltaico
2. Uscita tensione DC
3. Selettore tensione d'uscita
4. Ingresso tensione DC (USB mini-B)
5. LED di stato

A) carica/scarica

B) stato pannello solare

1. Ventose

7. Ricarica della batteria integrata

Ricarica tramite porta USB

• Collegare il connettore mini USB-B del cavo USB alla presa mini USB del dispositivo (4) e il connettore USB-A alla porta USB di un PC.
  • Il LED rosso di carica (5A) si illumina.
• Dopo circa 3-4 ore il LED di carica (5A) si illuminerà di verde indicando che la batteria interna è completamente carica.

SOL17

• Scollegare il cavo USB. Non lasciare collegato il dispositivo alla porta USB oltre il tempo necessario per la ricarica completa della batteria onde evitare di ridurre la vita alla batteria stessa.
• Durante la ricarica è possibile collegare un dispositivo all'uscita DC (2). Il LED di carica rosso (5A) lampeggerà; la ricarica della batteria interna richiederà maggior tempo.

Ricarica tramite pannello fotovoltaico

• È sufficiente esporre il pannello fotovoltaico del dispositivo alla luce solare diretta. Le ventose (6) applicate sul pannello posteriore possono servire per mantenere in posizione il dispositivo.
• Il LED di stato del pannello solare (5B) si illumina. Il LED passerà dalla luce rossa a quella verde dopo un intervallo di tempo che varia in funzione dell'intensità della luce solare.
• Quando la batteria interna è completamente carica, il LED di carica (5A) diventa verde.
• Maggiore è l'intensità della luce solare, maggiore è la luminosità del LED.

8. Ricarica di un dispositivo portatile

• Posizionare il selettore della tensione d'uscita (3) sul valore di tensione desiderato. Consultare il manuale utente del dispositivo da collegare per conoscere il valore di tensione corretto.
• Inserire la spina DC del cavo in dotazione nella presa DC (2) del dispositivo.
• Collegare alla presa DC del cavo il connettore di alimentazione compatibile con il dispositivo da ricaricare. Collegare il dispositivo.
• Il LED di carica rosso (5A) inizia a lampeggiare.
• Quando il LED (5A) si spegne significa che la batteria del dispositivo è completamente carica.
• Scollegare il dispositivo dal caricabatterie solare.

9. Pulizia

• Pulire il pannello solare regolarmente con un panno asciutto e privo di lanugine. Non utilizzare alcol o solventi. Non esercitare troppa pressione sul pannello solare.
  • Non immergere il pannello solare in acqua o altri liquidi.

10. Dispositivi supportati

Questo caricabatterie può essere utilizzato con numerosi dispositivi portatili; di seguito sono riportati alcuni di essi:

Motorola®

E680 E680I A780 A668 RAZR V3 V3I PEBL U6 V360 C362 C305 C363 V320 A732 V191 SLVR L7 L6 A1200 V323 V325 E1070 E770v KRZR K1 L2 L6 PEBL V6 RIZR V3x E6802 E610 V3I V3C E680 E615 E685 V235 BLACKBERRY® 6210 6230 6510 6280 7280 7230 7130 7250 7510 7110 7100 LG G1800 MR220 MPX200 E680I TV190 HTC S 620 Qtek 8500

Nokia®

2100 3210 3310 3360 3390 3410 3510 5110 5120 5125 5160 5165 5180 5185 5190 5210 6110 6150 6160 6161 6162 6185 6190 6210 6250 6510 7110 7210 7160 7650 8250 8260 8290 8810 8850 8860 8890 8910

Samsung®

600 630 638 A100 A188 A288 A300 A308 A408 N300

Sony-Ericsson®

A2618S R310 R320 R380 R520m R600 T20 T28 T29 T39 T60 T65 T66 T68

SOL17

11. Specifiche tecniche

Caratteristiche elettriche

Pannello fotovoltaico(mono o policristallino)	Tensione 5,5V
	Corrente	100mA
Batteria Li-ion(ricaricabile)	Tensione	3,7V
	Corrente	2.000mAh
Cavo USB per la ricarica Tensione 5,5V
	Corrente	500mA
Tensione d'uscita (DC) 5,5V±0,5% corrente max. 500mA
	7,5V±0,5%	corrente	max.
	9,5V±0,5%	corrente	max.
Connettore tensione d'ingresso mini USB-B(DC)
Connettore tensione d'uscita (DC)	∅ 3,45mm
Connettori di alimentazione	Sony Ericsson T28,Nokia8210,motoV3,SamsungA288 (per conoscere i dispositivi supportati, consultare il capitolo 10)

Tipo batteria Li-ion ricaricabile 3,7V - 2.000mAh

Tempi di ricarica

Telefono cellulare 1\~2 ore

Batteria al litio integrata massimo irraggiamento solare 12 ore scarso irraggiamento solare 20 ore cavo USB 3\~4 ore

Generali

Dimensioni 120 x 70 x 15mm

Peso (compresa batteria) 100 g (3,53 oz)

Utilizzare questo dispositivo solo con accessori originali. In nessun caso Velleman nv ed i suoi rivenditori possono essere ritenuti responsabili di danni o lesioni derivanti da un uso improprio o errato di questo dispositivo. Per ulteriori informazioni relative a questo prodotto, vi preghiamo di visitare il nostro sito www.velleman.eu. Le informazioni contenute in questo manuale possono essere soggette a modifiche senza alcun preavviso.

© NOTA LEGALE

Questo manuale è protetto dai diritti di proprietà intellettuale di Velleman nv. Non è possibile riprodurre, duplicare e distribuire liberamente questo manuale indipendentemente o come parte di un pacchetto in formato elettronico e/o stampato senza l'autorizzazione esplicita di Velleman nv.

EN

Garanzia di Qualità Velleman®

Velleman® ha oltre 35 anni di esperienza nel mondo dell'elettronica e distribuisce i suoi prodotti in oltre 85 paesi.

Tutti i nostri prodotti soddisfano rigorosi requisiti di qualità e rispettano le disposizioni giuridiche dell'Unione europea. Al fine di garantire la massima qualità, i nostri prodotti vengono regolarmente sottoposti ad ulteriori controlli, effettuati sia da un reparto interno di qualità che da organizzazioni esterne specializzate. Se, nonostante tutti questi accorgimenti, dovessero sorgere dei problemi, si prega di fare appello alla garanzia prevista (vedi condizioni generali di garanzia).

Condizioni generali di garanzia per i prodotti di consumo:

- Questo prodotto è garantito per il periodo stabilito dalle vigenti norme legislative, a decorrere dalla data di acquisto, contro i difetti di materiale o di fabbricazione. La garanzia è valida solamente se l'unità è accompagnata dal documento d'acquisto originale.

- Futura Elettronica provvederà, in conformità con la presente garanzia (fatto salvo quanto previsto dalla legge applicabile), a eliminare i difetti mediante la riparazione o, qualora Futura Elettronica lo ritenesse necessario, alla sostituzione dei componenti difettosi o del prodotto stesso con un altro avente identiche caratteristiche.

- Le spese di spedizione o riconsegna del prodotto sono a carico del cliente.

- La garanzia decade nel caso di uso improprio, manomissione o installazione non corretta dell'apparecchio o se il difetto di conformità non viene denunciato entro un termine di 2 mesi dalla data in cui si è scoperto il difetto.

- Il venditore non è ritenuto responsabile dei danni derivanti dall'uso improprio del dispositivo.

- L'apparecchio deve essere rispedito con l'imballaggio originale; non si assumono responsabilità per danni derivanti dal trasporto.

- Il prodotto deve essere accompagnato da un'etichetta riportante i propri dati personali e un recapito telefonico; è necessario inoltre allegare copia dello scontrino fiscale o della fattura attestante la data dell'acquisto.

L'eventuale riparazione sarà a pagamento se:

- Sono scaduti i tempi previsti.

- Non viene fornito un documento comprovante la data d'acquisto.

- Non è visibile sull'apparecchio il numero di serie.

- L'unità è stata usata oltre i limiti consentiti, è stata modificata, installata impropriamente, è stata aperta o manomessa
