Tipo di prodotto	Tosaerba elettrico
Marca	AL-KO
Modello	Comfort 34 E
Larghezza di taglio	34 cm
Altezza di taglio	Regolazione centrale, più scatti
Cesto di raccolta	Con indicatore di livello (opzionale)
Funzione pacciamatura	Possibile con kit opzionale
Alimentazione	Rete, 230 V / 50 Hz
Tipo di motore	Elettrico
Dispositivi di sicurezza	Staffa di sicurezza, sportello di protezione
Prolunga consigliata	Sezione di almeno 1,5 mm², uso esterno
Montaggio	Richiede montaggio completo prima dell'uso
Uso previsto	Prati privati, erba secca
Conservazione	Luogo asciutto, fuori dalla portata dei bambini, scollegato
Manutenzione della lama	Affilatura o sostituzione presso centro assistenza AL-KO
Coppia di serraggio della vite della lama	15 Nm +5
Pulizia	Spazzola o panno, non spruzzare acqua
Riparazioni	Solo presso centro assistenza AL-KO o specialista autorizzato
Garanzia	Legale, copre difetti materiali e di fabbricazione
Ricambi	Utilizzare ricambi originali AL-KO
Smaltimento	Riciclaggio secondo i materiali (cartone, apparecchio)

Domande frequenti - Comfort 34 E AL-KO

Come avviare il tosaerba AL-KO Comfort 34 E?

Tenere premuto il pulsante Start, quindi tirare la staffa di sicurezza verso il manubrio. Rilasciare il pulsante Start. Il tosaerba deve essere su una superficie piana con erba corta.

Come regolare l'altezza di taglio?

Ruotare la manopola di regolazione centrale di circa 30° in senso orario. Per un taglio più corto, premere la manopola verso il basso; per più lungo, tirarla verso l'alto. Quindi ruotare in senso antiorario fino allo scatto.

Come svuotare il cesto di raccolta?

Sollevare lo sportello di protezione, sganciare il cesto e rimuoverlo verso la parte posteriore. Svuotarlo, quindi rimetterlo sollevando nuovamente lo sportello.

Cosa fare se il motore non si avvia?

Verificare l'alimentazione elettrica (fusibili, prolunga). Controllare che la lama non sia bloccata: pulire il canale di evacuazione. Se la prolunga è danneggiata, sostituirla.

Come utilizzare il kit di pacciamatura?

Il motore deve essere spento. Rimuovere il cesto di raccolta, sollevare lo sportello di protezione e inserire il kit di pacciamatura nel canale di evacuazione fino allo scatto. L'altezza dell'erba prima della pacciamatura deve essere max. 8 cm, dopo min. 4 cm.

Quali precauzioni di sicurezza adottare?

Non disabilitare mai i dispositivi di sicurezza (staffa, sportello). Scollegare sempre la spina prima della manutenzione. Indossare abiti lunghi, scarpe robuste. Tenere bambini e cavo lontani dalla zona di taglio.

Come pulire il tosaerba?

Usare una piccola scopa o un panno. Non spruzzare acqua per evitare di danneggiare la scatola di commutazione e il motore. Pulire dopo ogni utilizzo.

Quando affilare o sostituire la lama?

Non appena la lama è smussata o danneggiata. Affidare questa operazione a un centro assistenza AL-KO o a uno specialista autorizzato. La coppia di serraggio della vite della lama è di 15 Nm +5.

Come conservare il tosaerba fuori stagione?

Scollegare la spina. Piegare il manubrio superiore. Conservare in un luogo asciutto e inaccessibile ai bambini. Evitare l'umidità.

Perché il cesto di raccolta non si riempie correttamente?

Cause possibili: erba umida (attendere che si asciughi), griglia del cesto intasata (pulirla), canale di evacuazione ostruito (pulire), lama smussata (far affilare).

MANUALE UTENTE Comfort 34 E AL-KO

Riguardo questo manuale

Leggere attentamente queste istruzioni prima di mettere in funzione la macchina. Questo è il presupposto per un lavoro sicuro e un utilizzo senza inconvenienti.

Prestare attenzione alle istruzioni e alle avvertenze di sicurezza presenti in questa documentazione e sulla macchina.

Conservare le istruzioni per l'uso e consegnarle a un eventuale utilizzatore successivo.

Legenda

Attenzione!

Attenendosi strettamente a queste avvertenze si possono evitare danni a cose e/o persone.

Note speciali per una migliore comprensione e un migliore utilizzo.

Il simbolo della macchina fotografi ca rimanda a illustrazioni.

Sommario

Riguardo questo manuale 54

Descrizione del prodotto 54

Istruzioni di sicurezza 56

Montaggio....57

Uso 57

Avvertenze di lavoro 58

Magazzinaggio 59

Riparazione 59

Manutenzione e cura 59

Rimedi in caso di guasto 60

Garanzia....61

Smaltimento....230

Descrizione del prodotto

In questa documentazione vengono descritti tosaerba elettrici con cesto raccoglierba. Alcuni modelli sono inoltre adatti alle operazioni di pacciamatura.

Identifi care il modello mediante le immagini di prodotto e la descrizione delle varie opzioni.

Utilizzo conforme alle norme

Quest'apparecchio è concepito per il taglio di tappeti erbosi nel settore privato e deve essere utilizzato solo su prati asciutti.

Un uso diverso da quello indicato vale come utilizzo improprio.

Uso errato possibile

Questo tosaerba non è adatto all'impiego in impianti pubblici, parchi, centri sportivi o nel settore agricolo e forestale

I dispositivi di sicurezza presenti non devono essere smontati o esclusi, ad es. con il fi ssaggio della staffa di sicurezza sul manubrio

Non utilizzare l'apparecchio in caso di pioggia e/o ■ su prati bagnati

L'apparecchio non deve essere utilizzato nel settore ■ commerciale

Dispositivi di sicurezza e protezione

Attenzione - Pericolo di lesioni!

Non mettere fuori uso i dispositivi di sicurezza e protezione!

Staffa di sicurezza / maniglia di sicurezza

A seconda della versione, l'apparecchio è dotato di una staffa di sicurezza o di una maniglia di sicurezza. In caso di pericolo, basta rilasciare tale elemento. Il motore e la lama si arrestano.

Defl ettore

Il defl ettore svolge la funzione di protezione da eventuali oggetti proiettati.

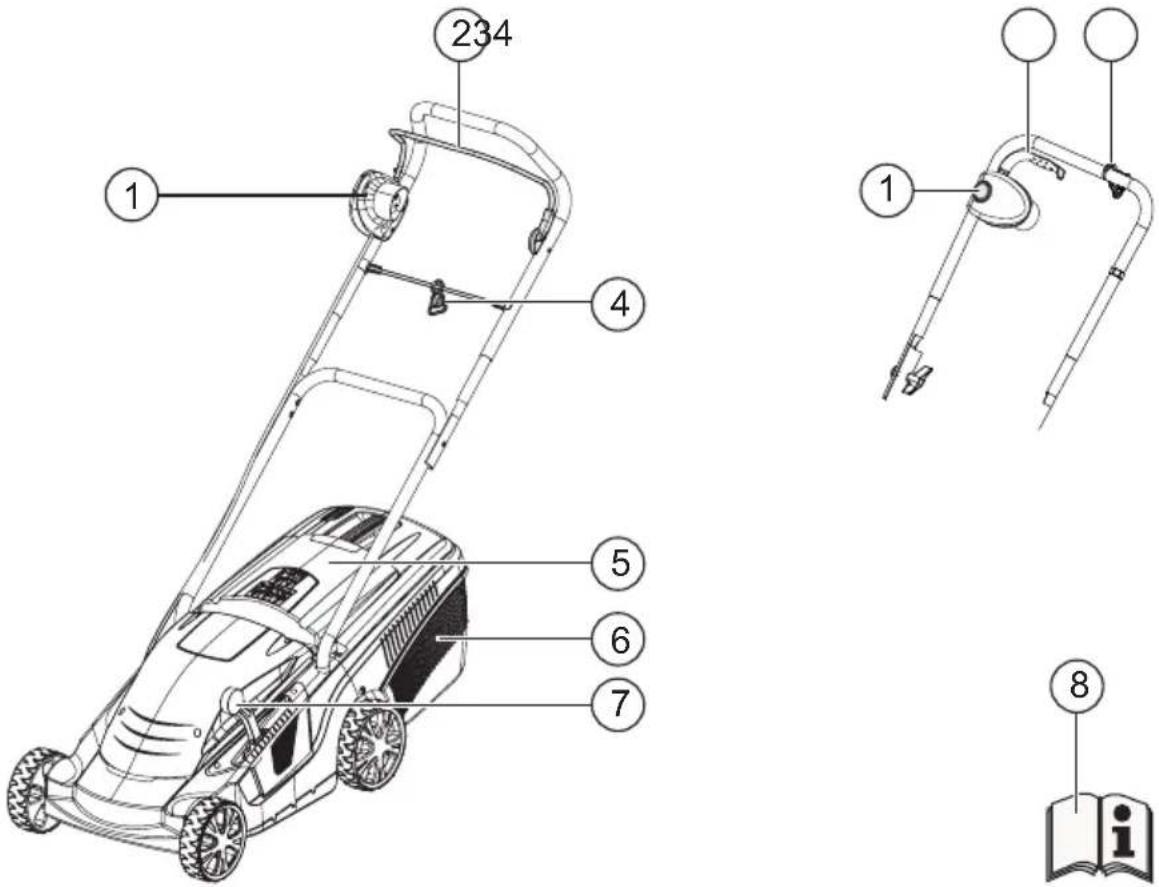

Il prodotto in sintesi

1 Sistema interruttore-connettore* 5 Defl ettore
2 Staffa di sicurezza* 6 Cestello raccoglierba
3 Maniglia di sicurezza* 7 Regolazione centrale dell'altezza di taglio*
4 Scarico della trazione per cavo 8 Istruzioni per l'uso

* a seconda della versione

Simboli sull'apparecchio

	Attenzione! Particolare cautela durante l'uso. Scollegione	sempre l'apparecchio dalla rete prima degli interventi di manutenzione o in caso di cavo danneggiato.
	Prima della messa in funzione leggere le istruzioni per l'uso!
	Attenzione pericolo! Tenere mani e piedi lontani dall'utensile da taglio!
	Attenzione! Lame affi late!
	Tenere lontano il cavo di collegamento dalla lama!	Tenere lontano il cavo di collegamento dalle lame.
	Tenere lontane le altre persone dalla zona di pericolo!

Istruzioni di sicurezza

L'operatore o l'utente è responsabile di eventuali pericoli e incidenti ad altre persone e beni materiali.

Attenzione!

Utilizzare l'apparecchio e la prolunga elettrica solo in condizioni tecniche ottimali!

Non mettere fuori uso i dispositivi di sicurezza e protezione!

Attenzione - Pericolo di lesioni!

Non mettere fuori uso i dispositivi di sicurezza e protezione!

Sicurezza elettrica

Attenzione - Pericolo dovuto alla corrente elettrica!

Pericolo in caso di contatto con componenti in tensione!

Staccare immediatamente la spina dalla rete se la prolunga elettrica è stata danneggiata o tagliata!

La tensione di rete locale deve corrispondere alla tensione di rete riportata nei Dati tecnici, non utilizzare un altro tipo di tensione di alimentazione

Utilizzare solo prolunghe elettriche previste per l'uso all'aperto con sezione minima di 1,5 mm²

Non utilizzare prolunghe elettriche danneggiate o usurate

Prima di ogni messa in funzione controllare lo stato della prolunga elettrica utilizzata

Utilizzare sempre l'apposito scarico della trazione per cavo per la prolunga elettrica

Tenere lontano il cavo dalla zona di taglio e mante- nerlo sempre lontano dalla macchina

Non passare mai con il tosaerba sulla prolunga ■ elettrica

Proteggere l'apparecchio dall'umidità ■

Avvertenze di sicurezza Uso

I bambini e le persone che non conoscono le istruzioni per l'uso non devono utilizzare l'apparecchio

Rispettare le disposizioni locali relative all'età mini- ma dell'utente

Non usare l'apparecchio in caso di consumo di be- vande alcoliche, droghe o medicinali

Prima di utilizzare l'apparecchio, controllare sempre che non presenti danneggiamenti, sostituire i componenti danneggiati

Controllare attentamente e completamente il prato da tagliare, rimuovere tutti gli oggetti estranei

Indossare indumenti adatti ai lavori: ■

Calzoni lunghi

Scarpe robuste e antiscivolo

■Durante il lavoro garantire le condizioni di sicurezza

■Tenere lontane le altre persone dalla zona di pericolo

Tenere corpo, arti e indumenti lontano dall'utensile da taglio

■ Lavorare solo con luce diurna sufficiente o con illuminazione artificiale

Staccare sempre la spina dalla rete e attendere l'ar- ■ resto dell'apparecchio:

in caso di guasti e vibrazioni insolite dell'apparecchio

■prima di rimuovere eventuali blocchi

■prima di eliminare eventuali intasamenti

■in caso di contatto con corpi estranei

In caso di contatto con corpi estranei accertarsi che il tosaerba non abbia subito un danneggia- mento. Eseguire le riparazioni necessarie prima di iniziare nuovamente ad utilizzare il tosaerba.

■Prestare particolare attenzione quando si ribalta il tosaerba o quando si tira verso di sé il tosaerba

■Non eseguire il taglio sopra ostacoli (ad es. rami, radici di alberi)

Rimuovere l'erba tagliata solo con il motore fermo ■

■Spegnere il motore quando si attraversa una superficie diversa da quella da tagliare

■Non sollevare o trasportare mai l'apparecchio con il motore in funzione

Non lasciare l'apparecchio operativo senza sorve- glianza

Montaggio

Attenersi alle istruzioni di montaggio allegate.

Attenzione!

L'apparecchio può essere utilizzato solo dopo aver completato il montaggio!

Uso

L'icona della macchina fotografi ca fa riferimento alle fi gure a pagina 4 / 5.

Regolazione dell'altezza di taglio

Attenzione - Pericolo di lesioni!

Regolare l'altezza di taglio solo con il motore spento e lama ferma!

La regolazione dell'altezza di taglio è diversa da modello a modello.

Regolazione centrale a

Ruotare la maniglia di circa 30° in senso orario 1. (Gia).

■ Per ottenere erba di altezza minore premere verso il basso la maniglia
Per ottenere erba di altezza maggiore tirare verso l'alto la maniglia

Ruotare la maniglia in senso antiorario e spostarla 2. leggermente verso l'alto o il basso fi no all'incastro nel livello desiderato.

Regolazione centrale b

Premere lateralmente e mantenere in posizione la 1. leva per lo sbloccaggio (☐ 1b).

Per erba di altezza minore spostare la leva in direzione della ruota anteriore
Per erba di altezza maggiore spostare la leva in direzione della ruota posteriore

Rilasciare la leva e spingerla leggermente in avanti 2. o indietro fi no all'incastro nel livello desiderato.

Regolazione degli assi

Regolare sempre entrambi gli assi sulla stessa altezza di taglio.

Mantenere premuto il pulsante sulla ruota anteriore 1. e rimuovere la ruota dall'asse (☐ 1c).

Estrarre l'asse con la ruota rimanente e inserirlo 2. nella posizione di taglio desiderata (1d).

Inserire nuovamente la ruota rimossa. 3. La ruota deve incastrarsi.

Ripetere l'operazione con il secondo asse.4.

Vite della ruota

Regolare sempre entrambi gli assi sulla stessa altezza di taglio.

Svitare la vite della ruota in senso antiorario e rimuo-1. vere la ruota dall'asse (1e). Se necessario, tenere ferma la seconda ruota.

Estrarre l'asse con la ruota rimanente e inserirlo 2. nella posizione di taglio desiderata (1f).

Inserire nuovamente la ruota rimossa e avvitare 3. con cautela la vite della ruota. Non serrare eccessivamente.

Ripetere l'operazione con il secondo asse.4.

Applicazione del cestello raccoglierba

Attenzione - Pericolo di lesioni!

Applicare o rimuovere il cestello raccoglierba solo con il motore spento e lama ferma.

Sollevare il defl ettore e agganciare il cestello racco-1. glierba nel supporto.

Indicatore di riempimento (opzione)

L'indicatore di riempimento viene spinto verso l'alto dalla corrente d'aria durante il taglio (2a). Se il cestello raccoglierba è pieno, l'indicatore di riempimento è a filo con il cestello (2b). Il cestello raccoglierba deve essere svuotato.

Svuotamento del cestello raccoglierba

1. Sollevare il deflettore (3).

Sganciare il cestello raccoglierba e rimuoverlo verso il 2. lato posteriore.

Svuotare il cestello raccoglierba.3.

Sollevare il defl ettore e agganciare nuovamente il 4. cestello raccoglierba nel supporto.

Collegamento alla rete

Inserire il connettore di rete del cavo di collegamento 1. dell'apparecchio nel sistema interruttore-connettore (5).

Fissare il cavo di collegamento dell'apparecchio 2. con lo scarico della trazione per cavo (6).

Il cappio del cavo di rete deve essere di lunghezza tale che lo scarico della trazione per cavo possa scorrere da un lato all'altro.

Accensione del motore

Avviare il tosaerba solo su un terreno piano senza erba alta. Il terreno deve essere privo di oggetti estranei come ad es. pietre. Non sollevare il tosaerba per l'avviamento.

Mantenere premuto il pulsante di avvio del sistema 1. interruttore-connettore (7).

Tirare e tenere la staffa / maniglia di sicurezza 2. verso il manubrio (7).

Rilasciare il pulsante di avvio.3.

Spegnimento del motore

Rilasciare la staffa / maniglia di sicurezza.1.

Attendere l'arresto completo della lama.2.

Avvertenze di lavoro

Osservare le norme locali per l'esercizio dei tosaerba.

Controllare attentamente e completamente il prata tagliare, rimuovere tutti gli oggetti estranei

■ Eseguire il taglio solo se nessun estraneo si trova nella zona di lavoro

■ Eseguire il taglio solo in caso di buone condizioni visive
■ Condurre l'apparecchio a passo d'uomo
■ Eseguire il taglio solo con lama affilata
■ Non eseguire il taglio sopra ostacoli (ad es. rami, radici di alberi)
In caso di pendii, eseguire sempre il taglio in direzione trasversale al pendio.
Non utilizzare il tosaerba salendo o scendendo dai pendii e su pendii con un'inclinazione superiore a 20°
■ Prestare particolare attenzione sui pendii durante il cambio della direzione di lavoro

Consigli per il taglio dell'erba

■ Iniziare a lavorare il più vicino possibile alla presa
■ Condurre la prolunga elettrica sempre sulla superficie di prato già tagliata
Altezza di taglio constante 3–5 cm, non tagliare più della metà dell'altezza dell'erba
Non sovraccaricare il tosaerba! Se il numero di giri del motore si riduce in modo evidente a causa di erba alta e diffi cile da tagliare, aumentare l'altezza di taglio e passare più volte sull'area da tagliare
■ Eseguire il taglio nelle prime ore della mattinata o nel tardo pomeriggio per evitare che il prato appena tagliato si secchi
Durante le fasi di crescita spiccata eseguire il taglio due volte alla settimana, durante i periodi di siccità eseguire il taglio con frequenza rispettivamente minore

Pacciamatura con kit di pacciamatura (opzione)

Con la pacciamatura l'erba tagliata non viene raccolta ma rimane sul prato. La pacciamatura protegge il terreno dall'essiccazione e fornisce sostanze nutritive. I risultati migliori si raggiungono con un taglio regolare di circa 2 cm. Soltanto l'erba cresciuta da poco con tessuti teneri si decompone rapidamente.

■ Altezza dell'erba prima della pacciamatura: Massimo 8 cm
■ Altezza dell'erba dopo la pacciamatura: Almeno 4 cm

Adattare la velocità di taglio all'operazione di pacciamatura, non procedere a velocità eccessiva.

Inserimento del kit di pacciamatura

Attenzione - Pericolo di lesioni!

Inserire o rimuovere il kit di pacciamatura solo con il motore spento e lama ferma!

Rimuovere il cestello raccoglierba1.3).

Sollevare il defl ettore e inserire il kit di pacciamatu-2. ra nel canale di espulsione (4a).

■ Il kit(d4b)acciamatura deve incastrarsi

Se il kit di pacciamatura non si incastra, il kit e la lama possono subire danneggiamenti.

Rimozione del kit di pacciamatura

Sollevare il defl ettore e allentare il bloccaggio sul kit 1. di pacciamatura (4c /1).

Estrarre il kit di pacciamatura 20 4c /2).

Magazzinaggio

Magazzinare sempre l'apparecchio con la spina di rete disinserita

Per risparmiare spazio, piegare la traversa superiore

Magazzinare l'apparecchio in un locale asciutto fuori dalla portata di bambini e persone non autorizzate

Riparazione

I lavori di riparazione devono essere effettuati ■ esclusivamente da centri di a tenza AL-KO e ditte specializzate autorizzate

Per evitare una squilibratura gli utensili da taglio e i perni di fi ssaggio devono essere sostituiti solo in gruppo

Manutenzione e cura

Attenzione - Pericolo di lesioni!

Prima di ogni operazione di manutenzione e di cura, staccare sempre la spina di rete! In caso di operazioni di manutenzione e cura sulla lama indossare sempre guanti da lavoro! La mancata equilibratura delle lame provoca forti vibrazioni e danneggia il tosaerba.

■Controllare regolarmente che il dispositivo raccoglierba funzioni correttamente e non presenti segni di usura

■Al termine del taglio, pulire accuratamente l'apparecchio con una spazzola o un panno. Lo sporco non rimosso sul lato inferiore dell'apparecchio può ridurne la funzionalità

■Non spruzzare mai acqua sull'apparecchio! Le infi(ltrazioni d'acqua possono distruggere irreparabilmente il sistema interruttore-connettore e il motore elettrico

■ Controllare regolarmente che le lame non presentino danneggiamenti. Fare affi lare / sostituire le lame senza fi lo o danneggiate solo presso un centro di a tenza AL-KO o una ditta specializzata autorizzata. Le lame riaffi late devono essere equilibrate Coppia di serraggio della vite delle lame 15 Nm +5

Attenzione!

La lama e l'albero motore non devono essere centrati!

Al termine di interventi di manutenzione su componenti isolati (ad es. sostituzione delle lame) è necessario eseguire una prova della protezione isolante ai sensi della direttiva VDE 701.

■È necessario il controllo di un tecnico:

■dopo essere passati su un ostacolo
■in caso di arresto immediato del motore
■in caso di piegatura delle lame
in caso di piegatura dell'albero motore

Rimedi in caso di guasto

Attenzione - Pericolo di lesioni!

Prima di ogni operazione di manutenzione e di cura, staccare sempre la spina di rete e attendere l'arresto della lama!

Guasto Causa possibile	Rimedio
Il motore non funziona Alimentazione elettrica assente		Controllare il salvavita nell'edificio / la prolunga elettrica.
		Cavo dell'apparecchio difettoso
		Lama bloccata
La potenza del motore si riduce	Troppa erba nel canale di espulsione o nell'alloggiamento	Pulire il canale di espulsione / l'alloggiamento. Avviare l'apparecchio su erba bassa o su una superfi cie già tagliata, correggere l'altezza di taglio.
	Lama senza filo	Rivolgersi al centro di a tenza AL-KO o a una ditta specializzata autorizzata e far affi lare / sostituire la lama.
Il raccoglierba non si riempie suffi cientemente	Erba umida Lasciar asciugare l'erba.
	Raccoglierba intasato Pulire la retina del raccoglierba.
	Troppa erba nel canale di espulsione o nell'alloggiamento	Pulire il canale di espulsione / l'alloggiamento. Correggere l'altezza di taglio.
	Lama senza filo	Rivolgersi al centro di a tenza AL-KO o a una ditta specializzata autorizzata e far affi lare / sostituire la lama.

In presenza di anomalie, che non siano riportate in tabella o che non si è in grado di eliminare, rivolgersi al nostro Servizio a tenza clienti di zona.

Garanzia

Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese, in cui viene acquistata la macchina.

La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:

utilizzo corretto della macchina ■

tentativi di riparazione sulla macchina ■

rispetto delle istruzioni per l'uso ■

modifi che tecniche alla macchina ■

impiego di ricambi originali ■

impiego non conforme alle prescrizioni ■ (per es. impiego professionale o in ambito pubblico)

Sono esclusi dalla garanzia:

danni alla vernice riconducibili alla normale usura ■

■ particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X)

motori a combustione – Per questi valgono le norme di garanzia del produttore del motore ■

Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro a tenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.

Non smaltire vecchie macchine, pile o batterie con i rifi uti domestici!

Imballaggio, macchina e accessori sono prodotti con materiali riciclabili e devono essere smaltiti di conseguenza.

SLO Odstranjevanje

Odslužene naprave, baterij ali akumulatorja ne odlagajte med gospodinjske odpadke!
