UX-G46 - Sistema audio JVC - Manuale utente e istruzioni gratuiti

Potenza totale	160 W (2 x 80 W RMS)
Potenza per canale	80 W RMS a 1 kHz sotto 6 ohm
Distorsione armonica totale	10 % a potenza massima
Rapporto segnale/rumore	85 dB
Gamma dinamica	85 dB
Formati di riproduzione	CD, CD-R, CD-RW, MP3
Sintonizzatore radio	FM/AM con RDS
Preselezioni radio	30 FM + 15 AM
Funzioni RDS	PS, PTY, RT, TA, NEWS, INFO
Connettività USB	Porta USB 2.0 frontale (riproduzione + ricarica)
Ingresso ausiliario	Jack 3,5 mm frontale
Uscita cuffie	Jack 3,5 mm frontale
Convertitore digitale/analogico	1 bit
Programmazione CD	32 tracce
Tipo di altoparlanti	2 vie Bass Reflex
Altoparlanti	Woofer 12 cm + tweeter 4 cm
Impedenza altoparlanti	6 ohm
Dimensioni unità centrale (L x A x P)	175 x 246 x 415 mm
Peso unità centrale	6,2 kg
Dimensioni altoparlanti (L x A x P)	145 x 246 x 199 mm
Peso altoparlanti	2,2 kg (ciascuno)
Timer	3 preselezioni + orologio + Sleep

Domande frequenti - UX-G46 JVC

Come riprodurre file MP3 sul JVC UX-G46?

L'UX-G46 riproduce file MP3 masterizzati su CD-R o CD-RW, oltre che da una chiavetta USB collegata frontalmente (porta USB 2.0). Supporta i tag ID3 per visualizzare il titolo e l'artista. Inserisci semplicemente il disco o la chiavetta, quindi premi Play.

Qual è la potenza reale del sistema JVC UX-G46?

Il sistema fornisce 2 x 80 W RMS a 1 kHz sotto 6 ohm, per un totale di 160 W. Il tasso di distorsione armonica è del 10% alla massima potenza. Il rapporto segnale/rumore raggiunge 85 dB per un ascolto chiaro e dettagliato.

Come funziona la funzione Quick Portable Link?

Quick Portable Link rileva automaticamente il segnale analogico di un dispositivo collegato all'ingresso ausiliario frontale e accende il sistema. Collega il tuo smartphone o lettore audio tramite il jack da 3,5 mm: l'accensione è automatica non appena la musica inizia.

Come memorizzare stazioni radio sul UX-G46?

Il sintonizzatore supporta 30 preselezioni FM e 15 preselezioni AM. Sintonizza manualmente o tramite ricerca automatica la stazione desiderata, quindi tieni premuto il pulsante di preselezione fino a conferma della registrazione sullo schermo.

Il sistema visualizza il nome delle stazioni radio?

Sì, il sintonizzatore RDS supporta le funzioni PS (nome del programma), PTY (tipo di programma), RT (Radio Text) e TA/NEWS/INFO. Questi dati vengono visualizzati automaticamente quando la stazione trasmette un segnale RDS compatibile.

Come programmare il timer di sveglia o di spegnimento?

L'UX-G46 integra un orologio e 3 preset di timer. La funzione Sleep spegne automaticamente il sistema dopo il tempo scelto. Il timer di sveglia può avviare la riproduzione a un'ora programmata.

Posso ricaricare il mio smartphone tramite la porta USB del sistema?

La porta USB frontale consente sia la riproduzione di file MP3 da una chiavetta USB che la ricarica di alcuni dispositivi compatibili. La ricarica dipende dalla compatibilità del tuo dispositivo con la corrente fornita dalla porta del sistema.

A cosa serve la funzione Sound Turbo?

Sound Turbo amplifica contemporaneamente il volume e i bassi con una semplice pressione per un effetto più dinamico e impattante. È ideale durante i momenti festivi, senza dover regolare manualmente ogni impostazione separatamente.

Cosa fare se il suono è assente o molto basso?

• Verifica che gli altoparlanti siano ben collegati e che il volume non sia al minimo.
• Controlla che la sorgente corretta sia selezionata (CD, USB, FM/AM, AUX).
• Scollega le cuffie se inserite: la presa cuffie disattiva automaticamente gli altoparlanti.
• Assicurati che la funzione Mute non sia attivata.

Quali tipi di dischi sono compatibili con il lettore integrato?

Il lettore riproduce CD audio standard, CD-R e CD-RW. Supporta i file MP3 masterizzati su CD-R/RW. Fino a 32 tracce possono essere programmate in riproduzione. DVD e Blu-ray non sono compatibili.

Come potenziare i bassi sul JVC UX-G46?

Attiva la tecnologia Active Pro Hyper-Bass per arricchire elettronicamente le frequenze basse. Puoi anche regolare manualmente il livello dei bassi tramite i controlli elettronici dedicati sul pannello frontale del dispositivo.

La presa cuffie disattiva automaticamente l'audio degli altoparlanti?

Sì, collegare un paio di cuffie tramite la presa jack da 3,5 mm frontale disattiva automaticamente l'audio degli altoparlanti. Scollega le cuffie per ripristinare la diffusione normale sugli altoparlanti.

MANUALE UTENTE UX-G46 JVC

Per Interrompere completeness l'alimentazione, scollegare il cavo di alimentazione alla presa a muro (tutte le spie e leindicazioni si spegneranno). Quando sinstalla I'apparecchio si raccomanda di garantire un facile accesso alla spina. Il tasto O/I STANDBY/ON, in qualsiasi posizione, non consente di disconnettere I'unità dall'alimentazione.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne.
  L'accensione cui essere controllata anche dal telecomando.

ACHTUNG

Per ridurre il rischio di shock elettrici, incendi, ecc...

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla piogggia e all'umidità.

Per l'Italia:

"Si dichiarare che il questo prodotto dimarca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95."

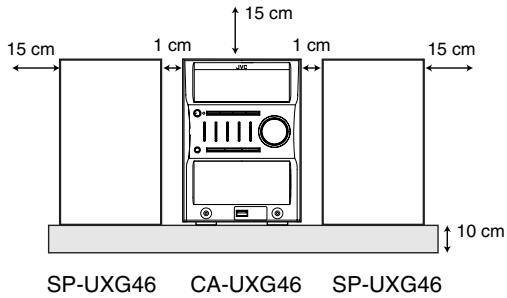

Attenzione: Per una corretta ventilazione

Per prevenir il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocate le apparecchiature nel modo seguente:

1 Parte anteriore:

Nessun ostacolo e spazio libero.

2 Lat/Parte superiore/Retro:

Lasciare libero le zone indicate delle dimensioni di seguito.

3 Base:

Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10cm

Vorderansicht

Face

Vooranzicht

Vista frontale

Seitenansicht

Côté

Zijaanzicht

Vista laterale

Über das Geblase

Ventola di raffreddamento

Sul pannello posteriori dell'unità è installata una ventola di raffreddamento che previene unecessivo aumento di temperatura all'interno dell'unità, garantendone un corretto funzionamento. La ventola comincía a rotare e aspirare aria fredda dall'esterno automaticamente quando il volume supera un determinato livello.

ACHTUNG

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoriuscire.
  Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contententi liquidi (vasi etc.).

ACHTUNG:

• La pressione acustica eccessiva degli auricolari e delle cuffie più causare la perdita dell'udito.

[Europäische Union]

Informazioni per gli utenti sullo smaltimento delle apparecchiature obsolete

ITALIANO

Attenzione: Questo simbo valido solo nell'Unione Europa.

[Unione Europea]

Questo significato indica che l'apparecchiatura eletrica ed elettronica a cui è relativo non deve essere smaltita tra i rifiuti domestici generici alla fine della sua vita utile. Il prodotto, invence, va consegnato a un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche, per il trattamento, il recuperop e il riciclaggio corretti, in conformità alle propria normative nazionali.

Mediente lo smaltimento corretto di quello prodotto, si contribuiere a preservare le risorse naturale e a prevenir potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato del prodotto. Per ulteriori informazioni sul punto di raccolta e il riciclaggio di quello prodotto, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negotio in cui si è acquistato lo prodotto.

L'ultente è responsabile del conferimento dell'apparecchio a sua vita alle appropriate struttura di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

(Per gli utenti aziendali)

Qualora si desideri smalitre quello prodotto, visitare la nostra pagina web www.jvc-europe.com per ottener informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Qualora si desideri smaltire"Thiso, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazionale relative al trattamento delle apparecchiatura elettriche ed elettroniche obsolete.

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo della Victor Company of Japan, Limited è:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Germania

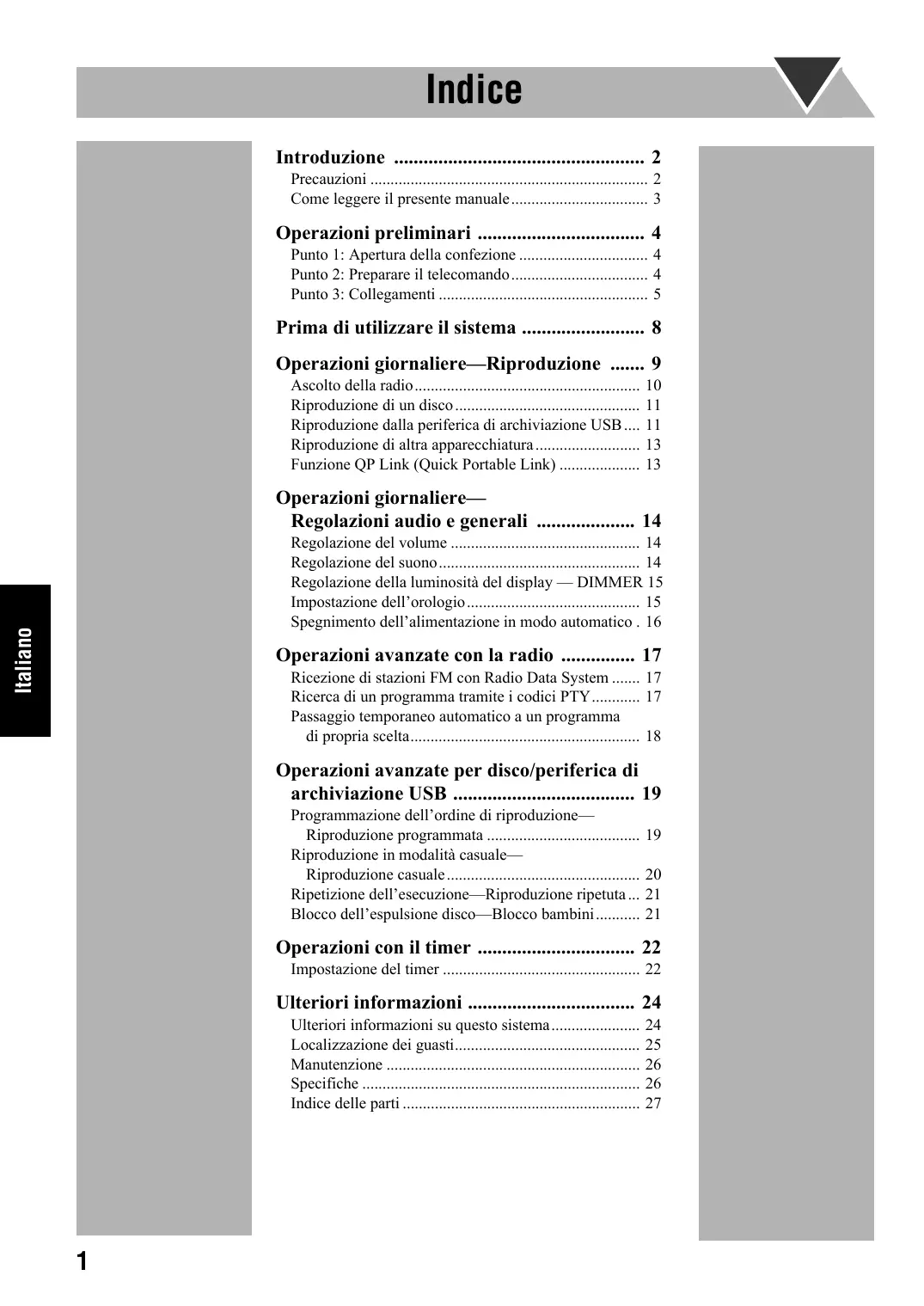

Einleitung 2

Come leggere il presente manuale 3

Operazioni preliminari 4

Punto 1: Apertura della confezione 4

Punto 2: Prepare il telecomando 4

Punto 3: Collegamenti 5

Prima diutilizzare ilsystema 8

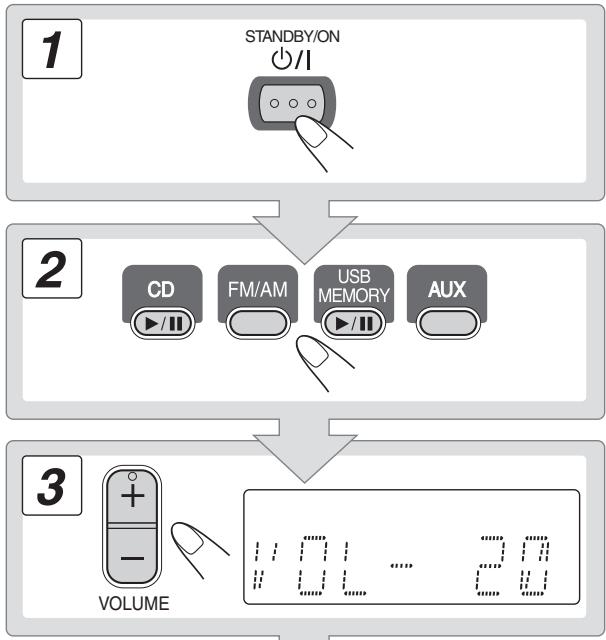

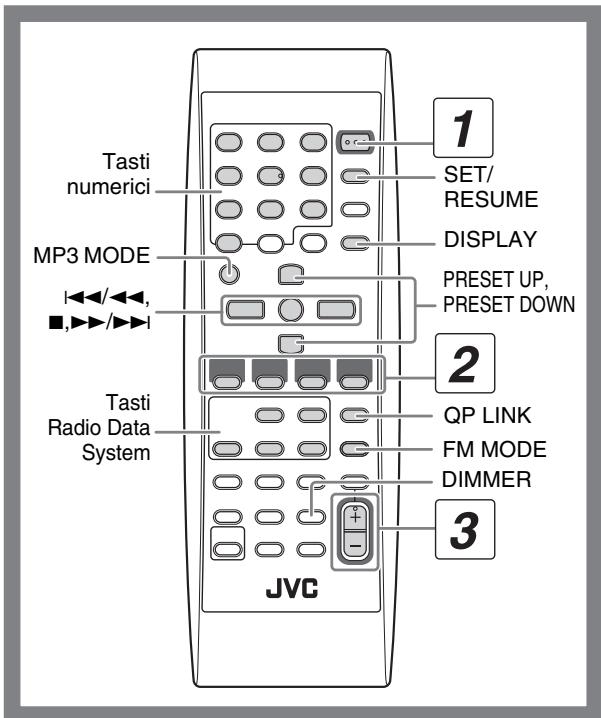

Operazioni giornaliere—Riproduzione ...... 9

Ascolto della radio 10

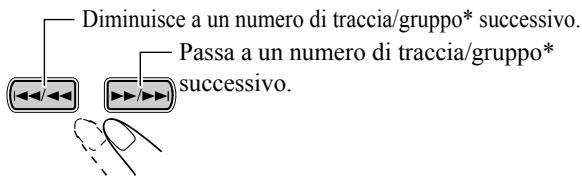

Riproduzione di un disco 11

Riproduzione alla periferica di archivazione USB.... 11

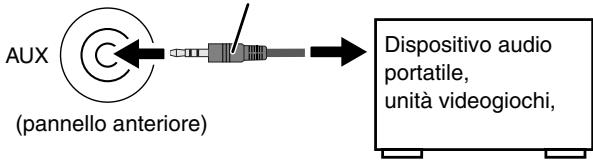

Riproduzione di altra apparecchiatura 13

Funzione QP Link (Quick Portable Link) 13

Operazioni giornaliere— Regolazioni audio e generali 14

Regolazione del volume 14

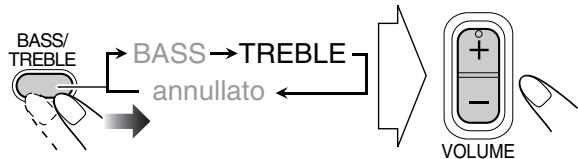

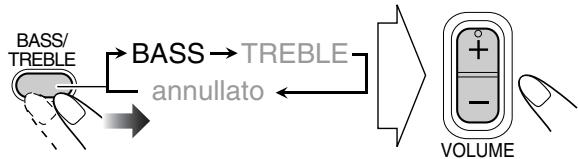

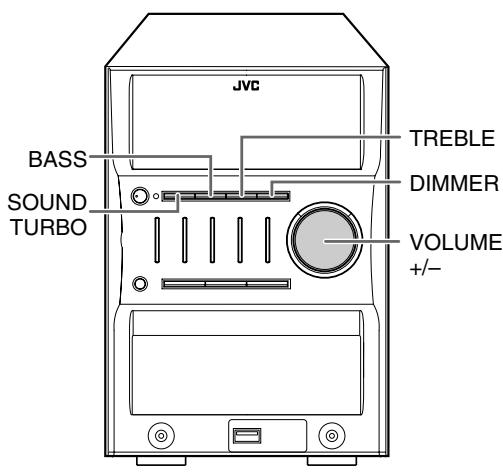

Regolazione del suono 14

Regolazione della luminosità del display — DIMMER 15

Impostazione dell'orologio 15

Spegnimento dell'alimentazione in modo automatico. 16

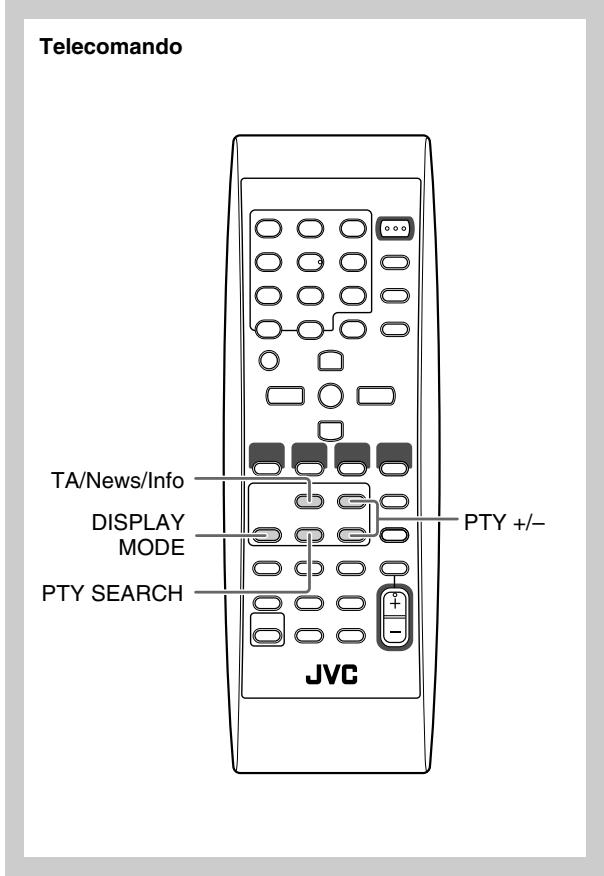

Operazioni avanzate con la radio 17

Ricezione di stazioni FM con Radio Data System 17

Ricerca di un programmatramite i codici PTY. 17

Passaggio temporaneo automatico a un programma di propria scelta 18

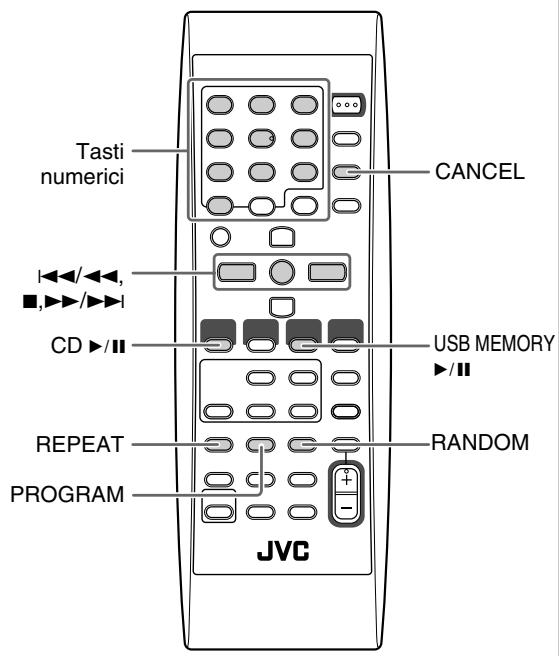

Operazioni avanzate per disco/periferica di archivazione USB 19

Programmazione dell'ordine di riproduzione—Riproduzione programmata 19

Riproduzione in modalità casuale— Riproduzione casuale. 20

Ripetizione dell'esecuzione—Riproduzione ripetuta... 21

Blocco dell'espulsione disco—Blocco bambini 21

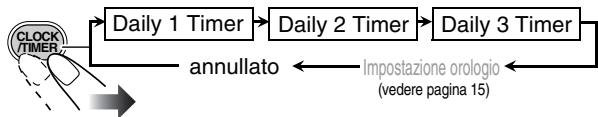

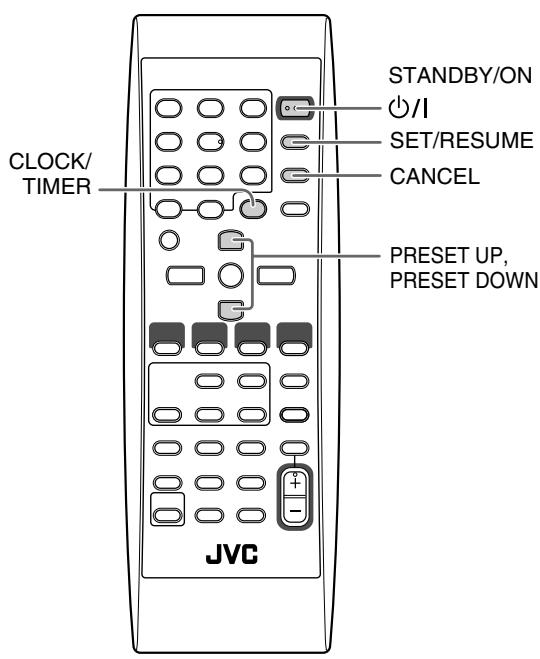

Operazioni con il timer 22

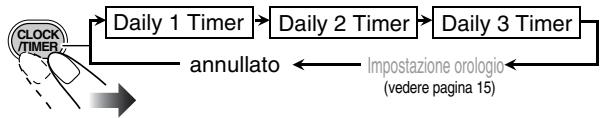

Impostazione del timer 22

Ulteriori informazioni 24

Ulteriori informazioni su quello systema 24

Localizzazione dei guasti 25

Manutenzione 26

Specifiche 26

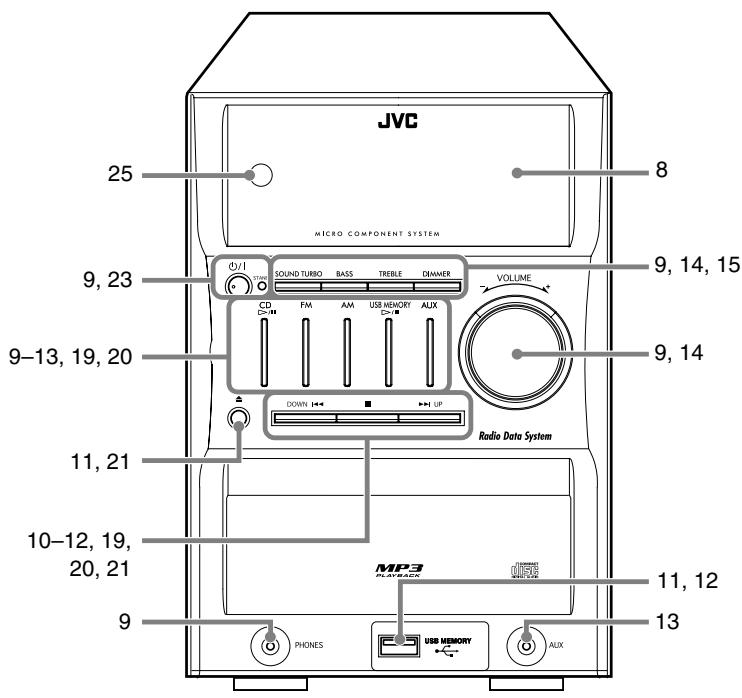

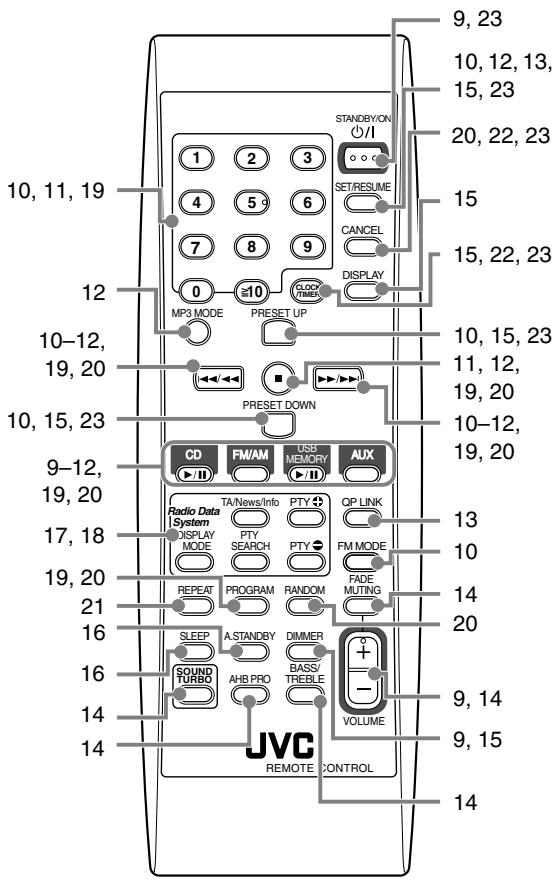

Indice delle parti 27

Grazie per aver acquistato un Sistema Hi-Fi Micro JVC. Siamo certi che il sistema contribuire ad arricchire il vostro ambiente domestico, grazie al divertimento di cui vi consentirà di godere negli anni.

Prima di usare il nuovo sistema stereo, leggere attendamente il presente manuale d'istruzioni.

Il manuale contiene tutte le informazioni necessarie per la configurazione e l'utilizzo del sistema.

In caso di dubbi o dati che non trovano risposta nel manuale, contattare il rivenditore.

Precauzioni

Installazione

• Installare l'unità in una posizione piana, asciutta e né troppo calda né troppo fredda, con una temperatura compresa tra 5^ e 35^ .
• Per evitare il surriscaldamento interno del sistema, installarlo in una posizione adeguatamente ventilata.

NON installare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Lasciare spazio sufficiente tra ilsysteme e il tevisore.
• Per evitare interferenze con il teilevisore, lasciare spazio sufficiente tra i diffusori e il teilevisore.

Sorgenti di alimentazione

• Per scollegare ilsystema dalla presa c.a., scollegare la spina franca, alla tirare il cavo di alimentazione.

NON toccare il cavo di alimentazione con le mani bagnate.

Formazione di umidità

L'umidità può condensarsi sulle lenti all'interno del sistema nei seguenti casi:

• Dopo l'accensione dell'impianto di riscaldamento nel locale di ascolto
• In un locale umido
• Quando ilsystema viene spostato rapidamente da un luogo freddo a un luogo caldo

Di seguenza, ilsystema più funzionare in modo non corretto. In tal caso, lasciare il systema acceso per alcune ore fino alla completa evaporazione dell'umidità, quindi scollegare il cavo di alimentazione e ricollegarlo.

Calore interno

• Una ventola di raffreddamento viene installata sul pannello posteriori per prevenire il surriscaldamento dell'interno dell'apparecchio (vedere pagina G-3).

Per motivi di sicurezza, osservare scrupolosamente le seguenti norme:

• Controllare che tutto attorno l'apparecchio l'aria circoli bene. La ventilazione scadente può causare surriscaldamenti e danneggiare ilsystema.
• NON bloccare la ventola di raffreddamento e le fessure o fori di aerazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe nonVenire disperso.

Varie

• Qualora un oggetti metallico oppure del liquido penetrino nel systema, scollegare il cavo di alimentazione e consultare il rivenditore alla effettuare una operazione.

NON smontare il sistema, in quanto non sono presenti componenti interni per i quali la manutenzione può effettuata dall'utente.

• Qualora si preveda un lungo periodo di inattività del systema, scollegare il cavo di alimentazione alla presa c.a.

Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Come leggere il presente manuale

Per renderse il presente manuale più semplice e facile da comprendere, abbiamo adottato i metodi seguenti:

• Le operazioni di pulsanti e comandi vengono illustrate come elencato nella tabella seguente. Nel presente manuale vengono illustrate principamente le operazioni di utilizzo del telecomando. Tuttavia, è possibile utilizzato i pulsanti e i comandi direttamente nell'unità principale se i nomi e i contrassegni sono uguali o simili.
• Alcuni suggerimenti e note correlate vengono illustrati di seguito nelle sezioni "Ulteriori informazioni su questosystema" e "Localizzazione dei guasti", ma non nella stessa sezione in cui vengono illustrate le operazioni. Perulteriori informazioni o in caso di dubbi sulle funzioni, visitare le sezioni relative per ottenere le risposte.

Indica una pressione leggera del pulsante.
Indica una pressione leggera e ripetuta del pulsante, finché viene selezionata l'opzione desiderata.
Indica la pressione di un pulsante.
2 sec.	Indica di mantenere premuto il pulsante per un numero di secondi specificato. • Il numero all'interno della freccia indica il periodo di pressione (in questo esempio, 2 secondi). • Se non è presente alcun numero all'interno della freccia, tenere premuto finché l'intera procedura viene completata o si ottiene il risultato desiderato.
	Indica di ruotare il comando versusile direzioni specificate.
Remote ONLY	Indica che esta operazione è possibile solotramite il telecomando.
Main Unit ONLY	Indica che esta operazione è possibile soloutilizzando i pulsanti e i controlli dell'unità principale.

Operazioni preliminari

Punto 1:Apriere la confezione e controllare gli accessori.

Punto 2:Prepare il telecomando.

Punto 3: Collegare i componenti quali le antennne AM/FM, i diffusori ecc. (vedere da pagina 5 a pagina 7).

Infine, collegare il cavo di alimentazione.

Ora è possibile utilizzato il sistema.

Punto 1: Apertura della confezione

Dopo l'apertura della confazione, verificare che siano presenti tutti i seguenti elementi. Il numero tra parentesi indica la quantità di pezioni in dotazione.

Antenna FM (1)
- Antenna a telaio AM (1)
Telecomando (1)
- Batterie (2)

Qualora manchino pezzi, contattare immediatamente il rivenditore.

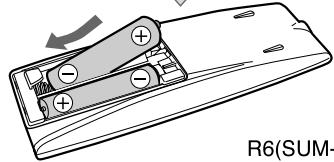

Punto 2: Prepare il telecomando

Inserire le batterie sul telecomando abbinando la polarità (+ e-) in modo corretto.

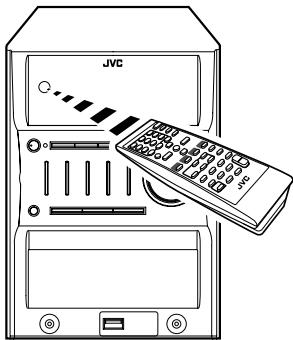

• Se il Campo di azione del telecommando appare ridotto, sostituire entrambé le batterie.

1

2

R6(SUM-3)/AA(15F)

3

Attenzione

Non esporre la batteria a excessivo calore, ad esempio alla luce diretta del sole, fuoco o simili

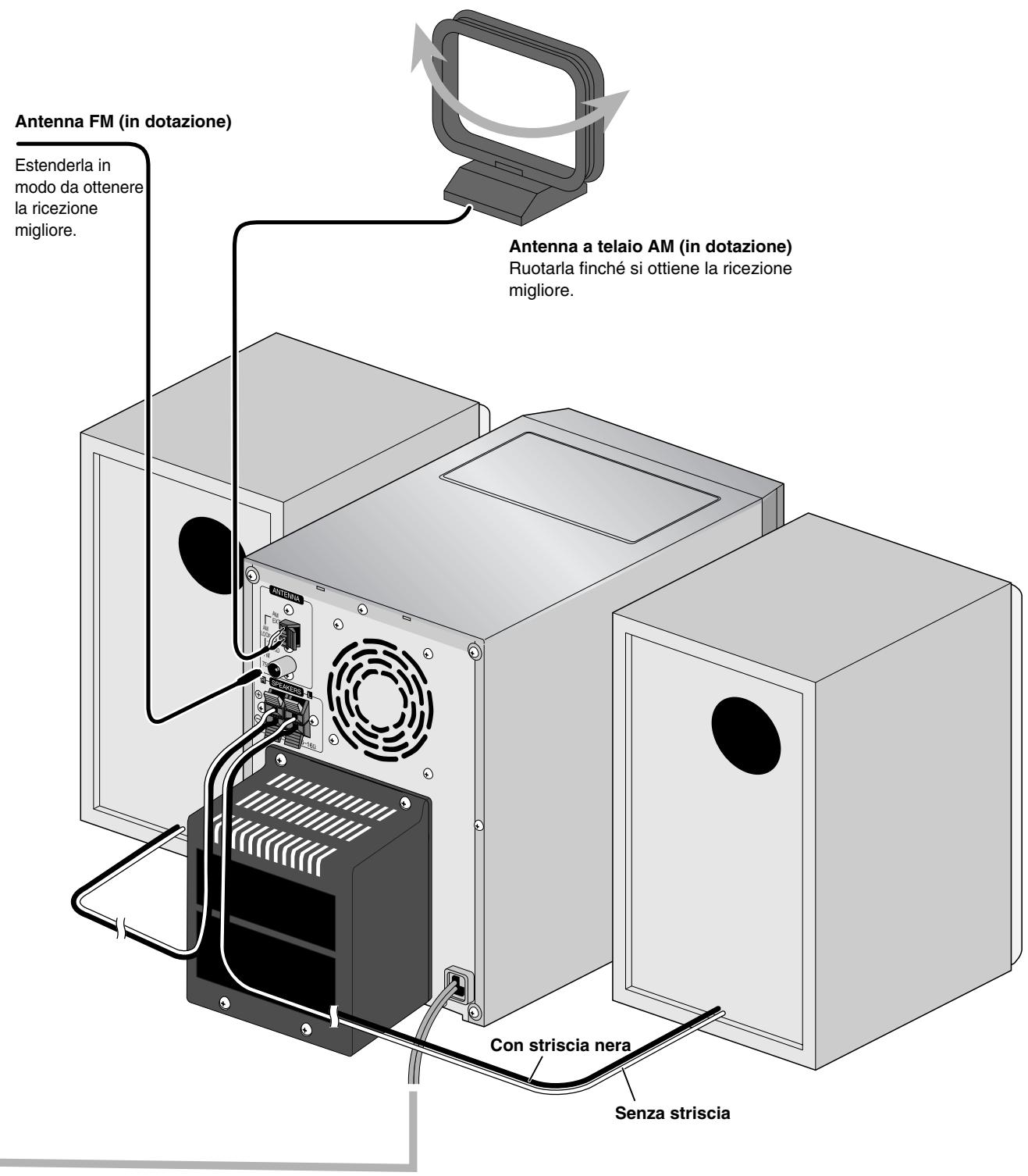

Punto 3: Collegamenti

Per informazioni più dettagliate, vedere pagina 7.

Per informazioni più dettagliate sul collegamento di apparecchiature esterne, vedere pagina 13.

Le illustrazioni dei terminali di ingresso/uscita sono riportate a titolo di esempio.

Per il collegamento di altri componenti,fare riferimento anche ai relativi manuali,in quanto i nomi dei terminali riportati sul lato posteriore possono variare.

Prima di effettuare i collegamenti, spegnere tutti i componenti.

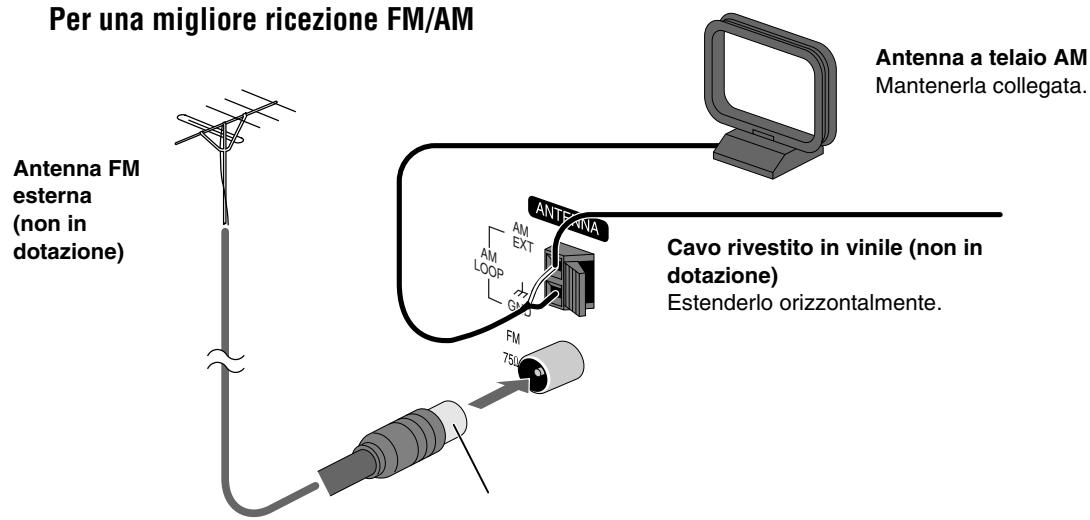

Scollegare l'antenna FM fornita e collegarla a un'antenna FM esterna utilizzando un cavo da 75 con un connettore di tipo coassiale (IEC o DIN45325).

Alla presa di corrente

Collegare il cavo di alimentazione solo una volta terminati tutti gli altri collegamenti.

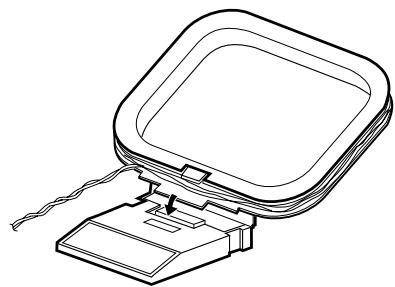

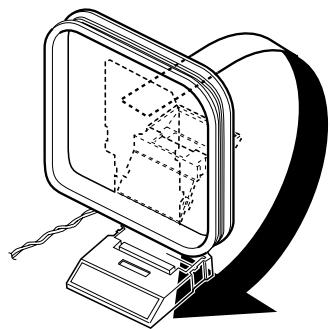

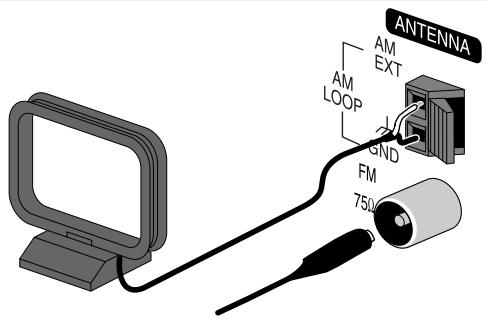

Per montare e collegare l'antenna a telaio AM Per montare l'antenna a telaio AM

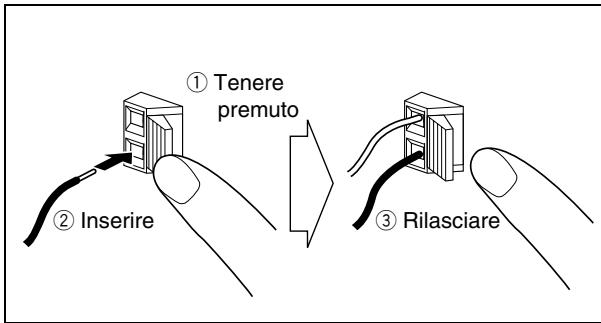

Per collegare l'antenna a telaio AM

Assicurarsi di collegare il filo correttamente: l'estremità bianca con AM EXT, l'estremità nera con GND.

• Se i cavi dell'antenna a tetlaio AM o dei diffusori sono ricoperti di vinile, togliere la copertura per esporre l'estremità.
• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere le antennne lontano delle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione CA, in quanto ciò potrebbe influenzare negativamente la risizione.

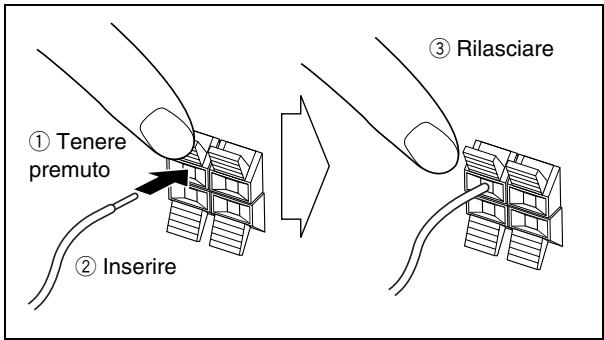

Per collegare i cavi per i diffusori

Accertarsi che entrambi i diffusori siano collegati correttamente e saldamente.

Quando vengono collegati i cavi dei diffusori, abbinare la polarità dei terminali dei diffusori come segue: collegare il cavo con striscia nera a (-) e il cavo sulla striscia a (+) .

• NON collegare più di un diffusore a ciascun terminale.
• Il conduttore dei cavi dei diffusori NON deve venire aicontato con parti metalliche delsystema.

Leindicazioni sul display offrono numero significazioni durante l'utilizzo delsystema.

Prima di utilizzare il sistema, è necessario comprendere le modalità di funzionamento degli indicatori sul display.

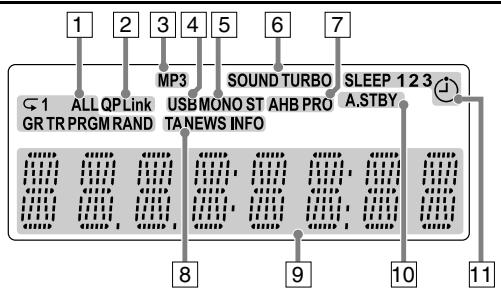

Indicazioni sul display principale

• Durante l'ascolto della radio:

• Durante la selezione di "AUX":

• Durante la riproduzione di un CD:

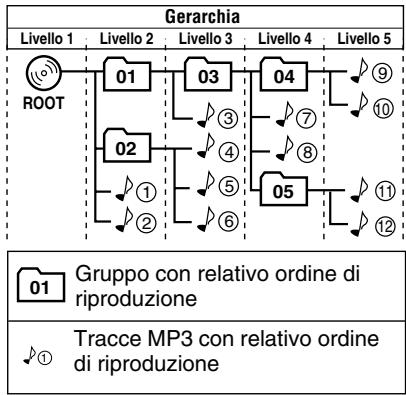

• Durante la riproduzione di un MP3*:

• Quando si seleziona USB MEMORY:

Numero di trace attuali

Tempo di riproduzione trascorso

• Durante un'interruzione della riproduzione:

Quando la funzione RESUME è impostata su ON, sul display viene visualizzata l'indicazione RESUME. Ciò avvieneanche quando si interrompe la periferica di archivazione USB.

CD:

Numero totale di tracce

Tempo di riproduzione totale

MP3:

• Durante la modalità "TRACK":

Numero totale di trace

• Durante la modalità "GROUP":

• Quando inizia la riproduzione di un disco MP3, vengono visualizzati il numero della traccia e il nome della traccia (con tag ID3) prima della visualizzazione del tempo di riproduzione trascorso.

Indicatori della modalità di riproduzione

• RAND (random): Si accende quando è attiva la modalità di riproduzione casuale.
• PRGM (programma): Si accende quando è attiva la modalità di riproduzione programmata.
• : Si illumina quando la modalità di ripetizione è attenuata.

-1:Fa ripetere la traccia.
-ALL: Fa ripetere tutte le tracce.
-GR: Ripete tutte le tracce contente nel gruppo selezionato (solo MP3).

2 Indicatore QP Link

• Si accende quando si attiva la funzione QP Link.

3 Indicatore MP3

• Si accende quando viene rilevato un MP3.

4 Indicatore USB

• Si accende quando si selezione la funzione USB MEMORY.

5 Indicatori della ricezione FM

• MONO: Si illumina quando la modalità FM monoaurale è attiva.
• ST (stereo): Si accende quando avviene la sintonizzazione a una stazione stereo FM con una forza di segnale sufficiente.

6 Indicatore SOUND TURBO

• Si accende quando viene arrivata la funzione SOUND TURBO (vedere pagina 14).

• Si illumina quando la AHB PRO viene attivata.

8 Indicatore del TA/tipo di programma (PTY)

-TA/News/Info: Si accende perindicare il tipo di programma selezionato correntemente per la ricezione in PTY Standby.

-TA/News/Info: Lampeggia quando avviene la sintonizzazione automatica su un programma con la ricezione in PTY Standby.

9 Display principale

Indicatore A.STBY(Auto Standby)

• Si accende quando viene attivata la funzione di standby automatico.
• Lampeggia quando la riproduzione del disco si farma con la funzione di standby automatico attiva.

11 Indicatori dei timer

• : Si illumina quando il timer giornaliero è in attesa. Lampeggia quando è al lavoro.
• 1/2/3: Si accende quando la funzione di timer giornaliero (1, 2 o 3) è in attesa oppure lampeggia durante l'impostazione o quando è operativa.
• SLEEP: Si accende quando è attivo il timer di autospegnimento.

Operazioni giornaliere—Riproduzione

1 Accendere l'unità.

La spia STANDBY dell'unità principale si spegne.

• Senza necessariamente premere STANDBY/ON / , ilsystema viene attivato premendo uno dei pulsanti di selezione della sorgente, come illustrato al punto seguente.

2 Selezionare la sorgente.

La riproduzione viene avviata automaticamente se la sorgente selezionata è pronta.

• Se si preme AUX, viene avviata la sorgente di riproduzione nel componente esterno.

3 Regolare il volume.

4 Utilizzato la sorgente di destinazione come illustrato di seguito.

Per disattivare I'unità (modalità standby)

STANDBY/ON

La spia STANDBY dell'unità principale si illumina.

• Un consumo minimo di energia si verificaanche in modalitàstandby.

Per disattivare l'indicazione dell'orologio ai fini del risparmio energetico

Quando ilsystema è spento...

DIMMER

• Premere nuovamente il tasting per visualizzare l'indicazione dell'orologio.

Ascolto in cuffia

Collegare le cuffie al jack PHONES sull'unità principale. Il suono cesserà di uscire dagli altoparlanti. Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.
- Quando vengono scollegate le cuffie, i diffusori vengono riattivati.

NON specnere ilsystema (modalitàstandby)
mente il volume è impostato a un livello
molto alto. In caso contrario, l'improvisa
emissione di energia sonora all'accensione
dell'unità o all'avvio della riproduzione può
danneggiare l'udito, i diffusori e/ole cuffie.

Ascolto della radio

Per selezionare la banda (FM o AM)

La stessa operazione può essere effettuataanche mediating i tasti FM o AM delsystema.

Per sintonizzarsi su una stazione

Mentre viene selezionato FM o AM...

Telecomando:	Unità principale:
1 sec.	1 sec.

Sul display viene visualizzato ilchio di frequenza.
Quando il systemi si sintonizzza su una stazione (frequenza) con una potenza di segnale sufficiente, la ricerca della frequenza si arresta.

• Premendo ripeturamente il pulsante, la frequenza cambia un passo alla volta.

Per terminare la ricerca manualmente, premere uno dei due pulsanti.

Se l'ascolto della stazione FM risulta difficile

MONO:

La riscione risulta migliorata ante se viene perduto l'effetto stereo. Si accende l'indicatore MONO.

STEREO:

Usare normalmentequesta posizione. L'effetto stereoverrà ripristinato.

Per memorizzare le stazioni

É possible predefinire fino a 30 stazioni FM e 15 stazioni AM.

1 Sintonizzare l'unità sulla stazione che si desidera memorizzare.
2 Attivare la modalità di immissione del numero predefinito.

SET/RESUME

• Completare il processo seguente quando l'indicazione sul display lampeggia.

3 Selezionare un numero predefinito per la stazione da memorizzare.

1

2

3

Esempi:

4

5

6

Per selezionare il numero predefinito 5, premere 5.

7

8

9

predefinito 15, premere ≥ 10 1 5

0

10

Per selezionare il numero predefinito 30, premere ≥ 10 3 0

• Éanche possibileutilizzareipulsanti PRESET UP/ PRESETDOWN.

4 Memorizzare la stazione.

SET/RESUME

memo

• Se si è memorizzata una stazione impostata su MONO, la stazione viene memorizzata mantenendo l'impostazione MONO.

Per sintonizzarsi su una stazione predefinita

1 Selezionare una. (FM o AM).

2 Selezionare un numero predefinito per la stazione da memorizzare.

• Éanche possibile usare il commande PRESET UP o PRESET DOWN.

Supporti e file riproducibili

Questo problema cui si sono iniziata o che sono iniziato.

Supporto	CD audio, CD-R/RW, periferiche di archivazione di massa USB
Formato file	MP3

CD audio	CD-R	CD-RW
COMPACT DISC DIGITAL AUDIO	COMPACT DISC DIGITAL AUDIO Recordable	COMPACT DISC DIGITAL AUDIO ReWritable

• Questoistema potrebbe non riproduire alcuni file, anche se di formato elencato sopra.
• Avverenza per la riproduzione di DualDisc
• Il dato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Pertanto, non è consigliato l'utilizzo di un dato non DVD di un DualDisc con quello prodotto.

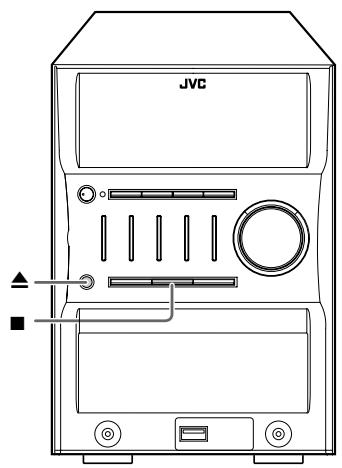

Riproduzione di un disco

Per insertire un disco

Épossible caricare dischi anche durante l'ascolto di un'altra sorgente.

Per chiudere il cassetto, premere nuovamente

• Quando il cassettino del disco è aperto, è possibile chiuderlo e avviare la riproduzione premendo CD /II.

Per arrivare:	Per la puna:	Per interrompere:
CD	CD
	Per rilasciare, premere nuovamente.

Per scegliere un traccia/gruppo*

Passa a un numero di traccia/gruppo* successivo.

Diminuisce a un numero di traccia/gruppo* successivo.

• Per informazioni dettagliate sulla selezione del gruppo, vedere "Per la riproduzione di dischi MP3" a pagina 12.

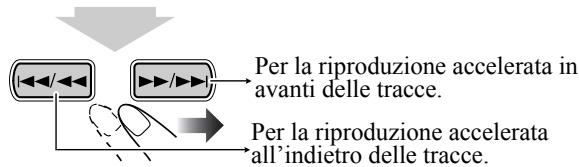

Per individuare una parte particolare

Durante la riproduzione di un disco, tenere premuto finché viene raggiunta la parte desiderata.

Quando si esegue esta operazione con sorgenti MP3, non viene riprodotto alcun suono.

Per individuare una traccia direttamente e avviare la riproduzione

Esempi:

Per selezionare la traccia numero 5, premere 5.

Per selezionare la traccia numero 15, premere ≥ 10 1 5

Per selezionare la traccia numero 30, premere ≥ 10 3 0

(Per le sorgenti MP3 con 100 tracce o più)

Per selezionare la traccia numero 125,
premere due volte ≥ 10 1 2 5

• Se le traccce non sono più di 99, è possibile premere ≧ 10 due volte per tornare alla condizione precedente alla pressione di ≧ 10.

Riproduzione alla periferica di

archivazione USB

Ilystema èdotodi un terminale USB MEMORY situato sul pannello anteriore. E possibile collegare alsystema una periferica di archivazione USB, ad esempio una memoria flash USB o unlettore audio digitale (DAP).Qesto systema non riconosce periferiche di archivazione USB con specifiche nominali superiori a 5V / 500mA

IMPORTANT

• Non è possibile collegare un computer al terminale USB MEMORY delsystema.
• Non è possibile inviare dati alla periferica di archiviazione USB da quelloystema.
• Impostaresempre il volume su "VOL-MIN" quando viene collegato o scollegato l'alto dispositivo.
• Collegare la periferica di archiviazione USB direttamente alsystema. L'uso di un hub USB può causare funzionamenti difettosi.
• I brani protetti da codifica o crittografia non possono essere riprodotti sull'unità.

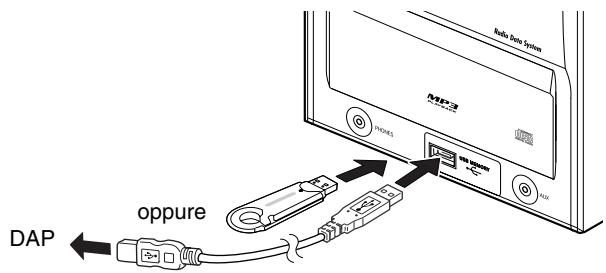

Per collegare la periferica di archivazione USB

Quando si collega una periferica di archivazione USB,fare riferimentoanche al relativo manuale.

• Quando si scollega la periferica di archivazione USB, assicurarsi che il sistema sia in fase di arresto.

Per riproduire suoni sulla periferica di archivazione USB

Per arrivare:	Per la puna:	Per interrimpere:
USB MEMORY	USB MEMORY
	Per rilasciare, premere nuovamente.

• L'indicatore USB presente sul display è accesso quando è selezionata la funzione USB MEMORY.

Per scegliere una traccia/gruppo*

• Per informazioni dettagliate sulla selezione del gruppo, vedere la sezione "Per la riproduzione di dischi MP3" in questa pagna.

Ripresa della riproduzione da CD audio/MP3/periferica di archivazione USB

Premendo il tasting — durante la riproduzione, l'unità memorizza il punto in cui si è interrotta la riproduzione della traccia.

Premendo CD /I o USB MEMORY /II, è possibile riprenderere la coproduzione dal punto in cui era stata interrotta.

Per attivare/annullare la funzione di ripresa della riproduzione

Se la sorgente è CD o USB MEMORY...

m

• Premendo o scollegando la periferica di archivazione USB, il punto di interruzione della riproduzione nella traccia viene cancellato.
• Per avviare la riproduzione a partire alla prima traccia quando è attiva la funzione di ripresa della riproduzione, premere due volte durante la riproduzione, quando premere CD o USB MEMORY

Per la coproduzione di dischi MP3

A seconda della modalità di riproduzione MP3, 1/4/ ▲/ ▲/ ▲/ ▲/ ▲/ o i tasti numerici funzionano per la selezione del gruppo o la selezione della traccia.

Esempi:

Quando la modalità di riproduzione MP3 è “GROUP”.

Indicatore GR (Gruppo)

Numero gruppi in totaleNumero totale di tracce

Premendo MP3 MODE è possibile modificare la modalità di riproduzione MP3.

• Ogniquvalvolta si preme il tasto, la modalità di riproduzione MP3 si modifica come segue:

MP3 MODE

TRACK GROUP

TRACK:	·Vengono rilevate solo le traccce (i gruppi vengono ignorati). ·I<\▶/▶,▶/▶e i tasti numerici consento la selezione delle traccce dei dischi MP3.
GROUP:	·Vengono rilevati sia i gruppi che le traccce. ·I<\▶/▶,▶/▶e i tasti numerici consentono la selezione dei gruppi dei dischi MP3. ·I tasti numerici consentono la selezione del numero di traccia all'interno di un gruppo..

Riproduzione di另一tra apparecchiatura

Collegamento di altre unità

Usando un cavo con minispinotto stereo a spillo (non in dotazione) è possibile collegare unità con prese di uscita audio analogiche comelettori DAP,televisori,ecc.

Minispinotto stereo a spillo (non fornito)

Se l'uscita audio dell'altra unità non ha un minispinotto stereo a spillo,

usare un adattatore per convertire il vostro minispinotto a spillo nella spina posseduta dall'uscita audio.

Fare riferimento ai manuali forniti con l'apparecchiatura.

IMPORTANT

• Prima di collegare o scollegare appearecchi, portare sempre il volume su "VOL-MIN".

Per regolare il livello di ingresso del suono dall'altra unità

Il livello di ingresso del suono più essere regolato dal dispositivo collegato, se il segnale in ingresso è troppo forte o troppo debole.

1 Selezionare AUX per la sorgente.
2 Regolare il livello di ingresso.

AUX LVL 1: Livello di ingresso normale (impostazione predefinita).

Adatto per apparecchiature con un basso livello di uscita (ad esempio un dispositivo audio portatile).

AUX LVL 2: Livello di ingresso ridotto.

Adatto per apparecchiature con un elevato livello di uscita (ad esempio unlettore DVD).

memo

• Qualora si ritenga che il livello di uscita dall'apparecchiatura esterna sia elevato, selezionare AUX LVL 2.

Funzione QP Link (Quick Portable Link)

Se si connettono al terminale AUX autres apparecchiature e si avvia la riproduzione da esse, la sorgente passa automaticamente ad AUX.

L'indicatore QP Link è acceso quando la funzione QP Link è attiva.

Quando la funzione QP Link è attiva...

• Se il terminale AUX riceve un segnale audio notamment à la société é acceso, la sorgente passa automaticamente à AUX.
• Se il terminale AUX riceve un segnale audio除去 il sistema si trova in modalità standby, il sistema si accende automaticamente e riproduce l'audio.
• Non è possible modificare la sorgente quando il terminale AUX riceve un segnale audio.

Se si preme un pulsante relativo a un'altra sorgente,
I'indicatore QP Link lampeggia più volte.

m

• Mentre è in corso la riproduzione sul dispositivo audio portatile, la funzione QP Link potrebbe accendere ilsystemaanche quando il timer di spegnimento pone in standby il systemo o l'utente pone in standby il systema. In tal caso, disattivare la funzione QP Link oppure interrompere la riproduzione sul dispositivo collegato alla presa AUX.
• Se il segnale audio in ingresso ricevuto dal terminale AUX è debole, la sorgente potrebbe non passare ad AUX.
• A seconda dei contenuti della musica, la sorgente potrebne non passare ad AUX.
• La sorgente impiega uno o due secondi per passare ad AUX dopo l'avvio di un'altra apparecchiatura (ad esempio unlettore audio digitale) e I'emissione del segnale audio da parte diessa. Ciò è dovuto al fatto che il systema devere rilevare il segnale proveniente da tale apparecchiatura.
• Se l'indicazione dell'orologio è disattivata in modalità standby, la funzione QP Link non si attiva.

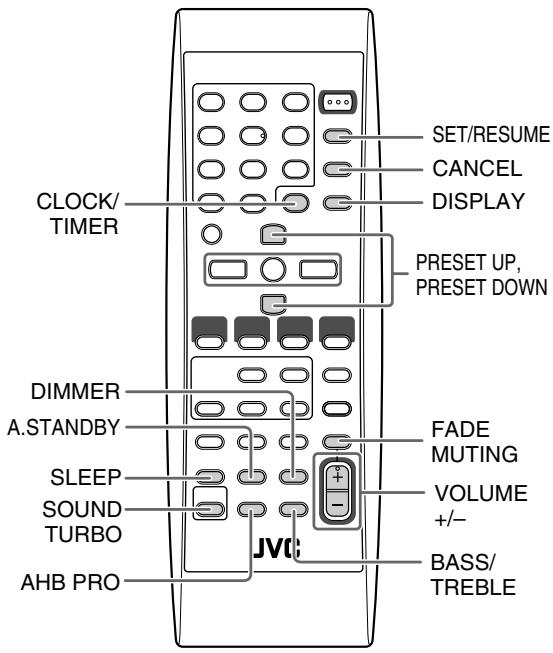

Telecomando

Unità principale

Regolazione del volume

É possibile regolare il livello del volume da 0 (VOL-MIN) a 31 (VOL-MAX).

Telecomando:

Unità principale:

Per escludere il volume immediatamente

Per ripristinare il volume, premere nuovamente o regolare il livello del volume.

Regolazione del suono

Potenziare il suono—SOUND TURBO

Questa funzione consente di potenziare il suono.

Perrinforzarei bassi—AHB PRO

É possible rinforzare i bassi in modo che conservino la loro pienezzaanche a basso

Per regolare il tono—BASS/TREBLE

possibleregolareilivello delrefrequenzebassealeda 0a + 5

Per regolare le frequenze basse

Per regolare le frequenze alte

La stessa operazione può essere eseguita sulsystema.
Quando la funzione SOUND TURBO è impostata su ON, la funzione BASS/TREBLE non è attiva.

Regolazione della luminosità del display — DIMMER

É possibile ridurre la luminosità del display.

Impostazione dell'orologio

Se non viene impostato l'orologio incorp.orato, non è possibile utilizzato il timer giornaliero (vedere pagina 22).

• Per uscire dall'impostazione dell'orologio, premere CLOCK/TIMER secondo necessità.
• Per tornare al punto precedente, premere CANCEL.

1 Attivare la modalità di impostazione dell'orologio.

• Se l'orologio è gli stato impostato in precedenza, premere ripetutamente il pulsante finché viene selezionata la modalità (vedere pagna 22) di impostazione dell'orologio.

2 Regolare l'ora.

3 Regolare i minuti.

Viene visualizzata l'indicazione "CLOCK OK" e l'orologio integrato inizia a funzioniare.

Per visualizzare l'ora corrente durante le riproduzione

Se si verifica una perdita di corrente

L'orologio除去la propria impostazione e torna su "0:00".

Sarà necessario reimpostarlo.

Spegnimento dell'alimentazione in modo automatico

Per spegnere l'unità al terme della riproduzione—Standby automatico

Questa funzione è attiva solo quando la sorgente è impostata su CD.

Quando è attiva la funzione di standby automatico, l'indicatore A.STBY compare sul display.

Quando la riproduzione di un disco cessa, l'indicatore A.STBY inizia a lampeggiare.

Se non disco viene eseguita alcuna operazione entro circa 3 minuti nelle l'indicatore lampeggia, il sistema si spegne (modalità standby) automaticamente.

Per spegnere l'unità après un duro periodo di tempo—Sleep Timer

1 Specificare il tempo (in minuti).

2 Attendere finché il valore impostato scompare.

Per controllare il tempo rimanente prima dello spegnimento

• Se viene premuto il pulsante ripeturamente, è possibile modificare il tempo di spegnimento.

Operazioni avanzate con la radio

Ricezione di stazioni FM con

Radio Data System

Il sistema Radio Data System consente alle stazioni FM di trasmettere un segnale supplementare altre ai normali segnali del programma.

• Quando è sintonizzato su una stazione FM che fornisce il servizio Radio Data System.

Questoistema più ricevere i seguenti tipi di segnali Radio Data System.

PS (Servizi associati al programma)	Mostra i nomi delle stazioni conosciate.
PTY ( Tipo di programma)	Mostra il tipo di programma trasmesso.
RT (Testo radio)	Mostra i messaggi di testo trasmessi alla stazione.
Enhanced Other Networks (Segnalazione altre reti)	Fornisce informazioni relative ai tipi di programmi trasmessi da stazioni Radio Data System di reti diverse.

Per migliorare le informazioni Radio Data System

Mentre si ascolta una stazione FM...

PS	Vengono visualizzati i nomi delle stazioni. Se la stazione non trasmette alcun segnale, sul display viene visualizzato “NO PS”.
PTY	Viene visualizzato il tipo di programma trasmesso. Se la stazione non trasmette alcun segnale, sul display viene visualizzato “NO PTY”.
RT	Vengono visualizzati i messaggi di testo inviati alla stazione. Se la stazione non trasmette alcun segnale, sul display viene visualizzato “NO RT”.

Ricerca di un programma tramite i codici

É possible individuare un tipo di programma particolare dai canali predefiniti (vedere pagina 10)specificando i codici PTY.

Per cercare un programma tramite i codici PTY

1 Mentre si ascolta una stazione FM...

2 Selezionare un codice PTY.

NEWS = AFFAIRS = INFO = SPORT = EDUCATE = DRAMA = CULTURE = SCIENCE = VARIORED = POP M = ROCK M = EASY M = LIGHT M = CLASSICS = OTHER M = WEATHER = FINANCE = CHILDREN = SOCIAL = RELIGION = PHONE IN = TRAVEL = LEISURE = JAZZ = COUNTRY = NATION M = OLDIES = FOLK M = DOCUMENT = ritorno al punto di partenza

3 Iniziare la ricerca.

Es.: É stato selezionato "NEWS"

Il ricevitore ricerca 30 stazioni FM preimpostate, fermandosi quando trova la stazione richiesta sulla quale si sintonizza.

• Se non viene individuato alcun programma, "NOT" e "FOUND" vengono visualizzati alternatamene sul display.
• Per terminare la ricerca in qualsiasi momento, premere PTY SEARCH.

Per continuare la ricerca se viene trovata una stazione non desiderata

Mentre leindicazioni sul display stanno lampeggiando, premere nuovamente PTY SEARCH.

Passaggio temporaneo automatico a un programma di propria scelta

La funzione Enhanced Other Networks (Segnalazione altre reti) consente al sistema di passare temporaneamente a una stazione FM predefinita che trasmette un programma di propria scelta (TA, NEWS o INFO).

• Questa funzioneiene utilizzata durante l'ascolto di una stazione FM che fornisce i segnali richiesti.

Durante l'ascolto di una stazione FM, selezionare una delle opzioni riportate di seguito:

TA	Informazioni sul traffico nella zona
NEWS	Notizia
INFO	Programmi informativi, nel senso più ampio del termine

Informazioni sulla funzione Enhanced Other Networks (Segnalazione altre reti):

CASO 1

Se una stazione non sta trasmettendo il programma scelto

Ilsystemarimane sintonizzato sullastazione corrente.

Se una stazione trasmette il programma di propria scelta, il sistema passa automaticamente alla stazione desiderata.

L'indicatore TA/News/Info inizia a lampeggiare.

Al terme del programma, ilsystema ritorna sulla stazione precedentamente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane accesso).

CASO 2

Se la stazione sintonizzata inizia la trasmissione del programma scelto

L'indicatore TA/News/Info inizia a lampeggiare.

Al terminel delprogramma,l'indicatore terminadi lampeggiare (la funzione rimane ancora attiva).

Operazioni avanzate per disco/periferica di archivazione USB

Telecomando

Unità principale

Programmazione dell'ordine di riproduzione—Riproduzione programmata

Épossibleimpostare l'ordine di esecuzione delle traccce (fino a 32) prima di iniziare la riproduzione.

• La riproduzione programmata può essere utilizzata solo in modalità MP3 TRACK.
• Premendo REPEAT, è possibile ripetere tutte le trace programmate.

1 Rima di avviare la riproduzione, premere PROGRAM.

2 Selezionare le traccce desiderate per la Riproduzione programmata.

1

2

3

4

5

6

7

8

9

0

10

Esempi:

Per selezionare la traccia numero 5, premere 5.

Per selezionare la traccia numero 15, premere ≥ 10 1 5

Per selezionare la traccia numero 30, premere ≥ 10 3 0

(Per le sorgenti MP3 con 100 trace o più) Per selezionare la traccia numero 125,

premere due volte ≥ 10 1 2 5

Se le trace non sono più di 99, è possible premere ≧ 10 due volte per tornare alla condizione precedente alla pressione di ≧ 10.

3 Ripetere il passaggio 2 per programmare le autres tracce.
4 Iniziare la riproduzione.

Le trace selezionate vengono riprodotte nell'ordine programmato.

Per ignorare una traccia:	Per la punsa:	Per interrompere:
	CD oppure USB MEMORY Per rilasciare, premere nuovamente.

• Durante la riproduzione programmata, non è possibile selezionare le trace mediante i tasti numerici.

Per visualizzare i contentuti programmati

Durante la visualizzazione dell'indicatore PRGM sul display e prima della riproduzione...

Nell'ordine programmato.

Nell'ordine inverso.

Per modificare il programma

Durante la visualizzazione dell'indicatore PRGM sul display e prima della riproduzione...

Per cancellare l'ultimo passaggio:	Per cancellare l'intero programma:
CANCEL
Per aggiungere passaggi al programma:
Ripetere il passaggio 2 di pagina 19.

Per uscire alla riproduzione programmata

Durante la visualizzazione dell'indicatore PRGM sul display...

Premendo si annullaanche la funzione Program Play.

• Nel corso della funzione Program Play (l'indicatore PRGM è visualizzato sul display), non è possibile après i piatti dei dischi. Se non viene effettuata alcuna operazione, la funzione Program Playiene annullata ed è possibile après i piatti dei dischi.

Riproduzione in modalità casuale—

Riproduzione casuale

É possibile riproduire in modo casuale toutes le tracce presenti sul disco selezionato, sulla periferica di archivazione USB.

• Premendo REPEAT, è possibile ripetere tutte le trace (CALL).

Premere RANDOM.

Viene avviata la riproduzione in ordine casuale.

• Se per la riproduzione MP3 è selezionata la modalità "GROUP", Questa viene annullata.

La riproduzione casuale termina quando tutte le trace sono state riprodotte.

Per ignorare una traccia:	Per la punsa:	Per interrompere:
	CD oppure USB MEMORY Per rilasciare, premere nuovamente.

• Durante la riproduzione casuale, non è possibile selezionare le tracce mediante i tasti numerici.

Per uscire alla Riproduzione casuale

Durante la visualizzazione dell'indicatore RAND sul display...

Ripetizione dell'esecuzione—Riproducione ripetuta Remole ONLY

possibile ripetere la riproduzione.

Per CD/MP3 (modalità TRACK):

Per MP3 (modalità GROUP):

Durante la riproduzione programmata:

Durante la coproduzione casuale:

→1	Fa ripetere la traccia attuale.
GR →	Ripete tutte le trace del gruppo corrente (solo per la modalità di riproduzione MP3 “GROUP”).
→ALL	Fa ripetere tutte le trace. (Selezionabile nelle modalità di riproduzione normale e casuale)
→	Fa ripetere il programma.

Blocco dell'espulsione disco—Blocco bambini

É possible bloccare i cassetti in modo che nessuno possa espellere i dischi caricato.

Cioe possibile mention ilsystema e in standby.

Mentre i cassettini sono chiusi...

Per annullare il blocco, ripetere la stessa procedura.

Sul display verrà visualizzata la dicitura "UNLOCKED".

Telecomando

Impostazione del timer

Utilizzando il timer giornaliero, è possibile svegliarsi ascoltando la propria musica preferita.

• É possibile memorizzare tre impostazioni del timer giornaliero; queste perché sono essere attivate solo una alla volta.
• Per uscire dall'impostazione del timer, premere CLOCK/ TIMER secondo necessità.
• Per correggere un errore di impostazione, premere CANCEL. Sarà quando possibile tornare al passaggio precedente.

Informazioni sul funzionamento del timer giornaliero

Una volta impostato il timer giornaliero, l'indicatore del timer ( ) e l'indicatore del numero del timer (1, 2 o 3) si accendono sul display. Il timer giornaliero si attiva alla stessa ora agli giorni finché viene disattivato manualmente o viene attivato un altro timer giornaliero.

Al momento dell'attivazione

Ilsystemasicaccende,ssintonizzasa sullastazione specificataooppureinizia rirproduzione della sorgente indicata.

• Scegliendo "P -- -", si selezione l'ultima stazione sintonizzata.
• Scegliendo "VOL --", si selezione l'ultimo valore indicate.
• Mentre il timer giornaliero è al lavoro, l'indicatore del timer ( ⊙ ) e quello del numero del timer ( 1, 2 o 3) lampeggiano sul display.
• L'impostazione del timer rimane memorizzata sono a quando viene modificata.
• É possibile modificare la sorgente o regolare il volume après l'avvio della riproduzione per il timer giornaliero nellezza annullare quest'ultimo.

1 Selezionale una delle modalità di impostazione del timer che si desidera impostare—Daily 1 timer, Daily 2 timer, oppure Daily 3 timer.

Es.: Quando viene selezionata la modalità di impostazione Daily Timer 1

Continua...

2 É possible impostare il timer secondo le proprie preferenze.

① Impostare l'ora e i minuti per l'ora di attivazione.

② Impostare in modo analogo l'ora e i minuti per l'ora di spegnimento.
③ Selezionare la sorgente di riproduzione — “TUNER FM,” “TUNER AM,” “CD,” “AUX” oppure “USB”.

Per "TUNER FM" e "TUNER AM":

Selezionare un numero predefinito oppure "P - - - " premendo PRESET UP o PRESET DOWN, quindi premere SET.

④ Impostare il volume.

Selezionando "VOL--," il volume viene impostato sul livello precedente allo spegnimento del sistema.

3 Spegnere l'unità (in attesa) se il timer è stato impostato con ilsystema accesso.

STANDBY/ON

Per spagnere il timer dopo aver eseguito l'impostazione

Poiché il timer giornaliero viene attivato alla stessa ora agli giorni, potrebbe essere necessario cancellarlo per alcuni giorni particulari.

1 Selezionare il timer da cancellare.

2 Spagnere il timer selezionato.

L'indicazione del numero corrispondente al timer giornaliero è spenta.

Per attivare nuovamente il timer, ripetere i punti precedenti e al punto 2 premere...

L'indicazione del numero corrispondente al timer giornaliero si accende.

Ulteriori informazioni su quello sistema

Operazioni giornaliere—Riproduzione (vedere da pagina 9 a 13)

Ascolto della radio:

• Se viene memorizzata una stazione in un numero predefinito gia occupato, la stazione memorizzata in precedenza verrà cancellata.
• Se viene scollegato il cavo di alimentazione oppure se manca la corrente, le stazioni predefinite verranno cancellate in pochi giorni. In tal caso sare necessario memorizzare nuovamente le stazioni.

Riproduzione disco/periferica di archivazione USB:

• Se si utilizes un disco da 8 cm, posizionarlo sul cerchio interno del vassoio.

• Il sistema non consente la riproduzione di dischi "packet write".
  Per la riproduzione di dischi MP3...

• I dischi MP3 richiedono un tempo dilettura maggiore rispetto ai normali CD. (La quantità di tempo necessaria dipende alla complessità della configurazione di gruppi e file.)

• Alcuni file MP3 di cui non è possible la riproduzione verranno ignoranti. Cio è dovuto al loro processo di registrazione e alle condizioni di registrazione.
• Al momento della creazione di dischi MP3, utilizzare il formato dischi di livello 1 o livello 2 ISO 9660.
• Questoistema consente la riproduzione di file MP3 con estensione < .mp3> (sia maiuscola che minuscola).
• Alcuni caratteri o simboli non verranno visualizzati correttamente sul display. Il numero di caratteri massimo visualizzato sul display è 32 per i file (escluda l'estensione) e 30 per i tag ID3.
• Per la creatione di file MP3, si consigliano la frequenza di campionamento 44,1 kHz e la velocità 128 kbps.
• Questoistema è in grado di riconoscere un massimo di 500 trace e 200 gruppi per i dischi MP3 e di 999 trace e 250 gruppi per la periferica di archivazione USB. Una volta superato il numero massimo, le trace e i gruppi accedenti non verranno riconosciuti.
• L'ordine di riproduzione delle tracce MP3 può differire da quello desiderato per la registrazione. Se una cartella non include tracce MP3, verrà ignorata.

Configurazione gruppi/tracce MP3

Il sistema riproduce le tracce MP3 nel modo seguente: L'ordine di riproduzione indicate in figura è valido per le tracce MP3 presenti su disco.

Le tracce MP3 presenti sulla periferica di archivazione USB potrebbero essere riprodotte in modo differente.

Funzione QP Link (Quick Portable Link)

• Ilsystemamantiene in memoria lo stato di attivazione o disattivazione della funzione QP Linkanche quando s scollega o si rimuove il cavo di alimentazione CA.
• Quando si interrompe la riproduzione sull'apparecchiatura esterna (ad esempio unlettore audio digitale),la sorgente rimane impostata su AUX.

Operazioni giornaliere—Regolazioni audio e generali (vedere da pagina 14 a 16)

Regolazione del volume:

• Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

Regolazione del suono:

• Questa funzione influisceanche sul suono in uscita dalle cuffie.
• Non è possibile utilizzare SOUND TURBO e AHB PRO contemporaneamente.

Impostazione dell'orologio:

• I numero "0:00" lampeggeranno sul display finché l'impostazione dell'orologio verrà terminata.
  L'orologio più perdere o guadagnare 1 o 2 minuti al mese. Se cià accade, regolare nuovamente l'orologio.

Spegnimento dell'alimentazione in modo automatico:

• Lo standby automatico non può essere annullato nelle seguenti operazioni:

• Regolazione della luminosità del display

• Regolazione il volume
• Regolazione del suono

Operazioni avanzate con la radio (vedere da pagina 17 e 18)

Descrizione dei codici PTY

NEWS: Notiziari

AFFAIRS: Programmi diapprofondimento su notizie o fatti di attualiità

INFO: Programmi su servizi sanitari, previsioni del tempo, ecc.

SPORT: Eventi sportivi

EDUCATE: Programmi didattici

DRAMA: Sceneggiati radiofonici

CULTURE: Programmi di cultura nazionale o regionale
SCIENCE: Programmi su scienze naturali e Tecnologia

VARIED: Altri programmi, come commedie o cerimonie

POP M: Musica pop

ROCK M: Musica rock

EASY M: Musica medlica (detta in genere "di facile ascolto")

LIGHT M: Musica leggera

CLASSICS: Musica classica

OTHER M: Altra musica

WEATHER: Informazioni meteorologiche

FINANCE: Notiziari commerciali, economici, di borsa, ecc.

CHILDREN: Programmi di intrattenimento per bambini

SOCIAL: Programmi su attività sociali

RELIGION: Programmi basati su vari aspetti della fede religiosa, sull'etica o sulla natura dell'esistenza

PHONE IN: Programmi in cui gli ascoltatori sono esprimere la propria opinione Telefonicamente o in pubblico

TRAVEL: Programmi su destinazioni di viaggio, pacchetti turistici, idee e opportunità per le vacanze

LEISURE: Programmi incentrati su attività ricreative, ad esempio giardinaggio, cucina, pesca, ecc.

JAZZ: Musica jazz

COUNTRY: Musica country

NATION M: Musica popolare contemporanea di altre nazioni o aree geografiche, nella lingua delle aree di provenienza

OLDIES: I classici della musica pop

FOLK M: Musica folk

DOCUMENT: Programmi documentari presentati in uno stile investigativo

Operazioni avanzate per disco/periferica di archivazione USB (vedere da pagina 19 a 21)

Programmazione dell'ordine di riproduzione—Riproduzione programmata:

• Se si tenta di programmare la traccia numero 33, viene visualizzata sul display la dicitura "FULL".
• Durante le fas di programmazione...

L'immissione verrà ignorata se è stato programmato il numero di una voce non existente sul disco (per esempio, è stata selezionata la traccia 14 su un disco che contiene solo 12 tracce).

Operazioni con il timer (vedere da pagina 22 e 23)

• Se viene scollegato il cavo di alimentazione o nel caso in cui manchi la corrente, l'impostazione del timer verrà annullata. Sarà necessario impostare nuovamente prima l'orologio, quando il timer.
• Se il timer di spegnimento viene impostato快来 che è stata avviata la riproduzione della sorgente selezionata tramite il timer giornaliero, l'impostazione del timer giornaliero viene cancellata.

Altre informazioni

Le impostazioni che seguono vengono memorizzate dal sistema per due o tre giorni,anche se si rimuove il cavo di alimentazione CA. Dopo alcuni giorni, i parametri vengono reimpostati sui valori predefiniti dal produttore; in tal caso è necessario impostarli nuovamente.

Stazioni predefinite, volume, BASS/TREBLE, AHB PRO, SOUND TURBO, AUX LEVEL, QP Link e timer.

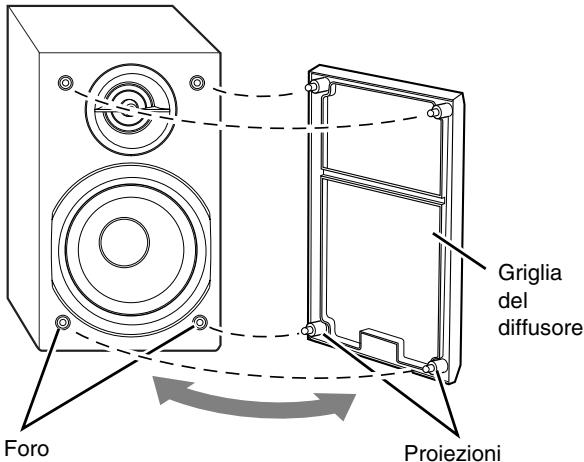

Per rimuovere le schermature dei diffusori

Localizzazione dei guasti

In caso di problemi con il sistema, prima di rivolgersi all'assistenza tecnia controllare se l'élenco presente contiene la soluzione al problema.

Dati generali:

Le regolazioni o le impostazioni vengono cancellate improvisamente prima di completare l'operazione.

Esiste un limite di tempo per insertire le impostazioni. Ripetere nuovamente la procedura.
É impossible eseguire alcune operazioni.
Il microprocessor incorporeto non funzione correttamente a causa di interferenze elettriche esterne. Scollegare il cavo di alimentazione alla presa e collegarlo nuovamente.
É impossible utiliser il telecomando per gestire il sistema.
Il segnale del telecomando incontrar un ostacolo prima di raggiungere il sensore sulsystema.
Puntare il telecomando al sensore remot sul pannello anteriore.
I segnali non raggiungono il sensore remot. Avvicinarsi al sistema.
Le batterie sono scariche.

Non si sente alcun suono dai diffusori.

I collegamenti dei diffusori non sono corretti o sono allentati (vedere pagina 7).
Le cuffie sono collegate (vedere pagina 9).

Ilsystemanonsispwegne.

La funzione QP Link è attiva (vedere pagina 13).

Operazioni con la radio:

L'ascolto di trasmissioni è disturbato da interferenze (vedere da pagina 4 a 6).

I collegamenti delle antennne non sono corretti o sono allentati.
L'antenna a telaio AM è troppo vicina alsystema.
L'antenna FM non è stata estesa e posizionata correttamente.

Operazioni con i dischi:

E impossible riproduire il disco.

Il disco è capovolto. Reinserire il disco nellettore con l'etichetta rivolta verso l'alto.
L'audio del disco non viene riproduotto in modo omogeneo.
Il disco è graffiti o sporco.
Non è possibile aprimere o chiudere il cassettino.
Il cavo di alimentazione non è collegato alla rete elettrica.
Il blocco bambini è attivo (vedere pagina 21).

Operazioni con il timer:

Il timer giornaliero non funziona.

Ilsystema è stato acceso al momento dell'attivazione del timer. Il timer funziona solo quando viene spento il systema.

Manutenzione

Per ottenere le migliorie prestazioni dal systema, Maintainere i dischi ed i meccanismi puliti.

Manipolazione dei dischi

• Per rimuovere il disco alla custodia, tenerlo per il bordo e premere leggermente nel foro centrale.
• Non toccare la superficie lucida del disco; non piegalro.
• Dopo l'uso, riporre il disco nella custodia per evitare di danneggiarlo.
• Fare attenuation a non graffiti la superficie del disco.
• Non esporre alla luce, alle alto temperature o a umidità.

Per pulire il disco:

Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; quando asciugare con un panno asciutto.

• Per evitare di deteriorare, danneggiare o rimuovere la vernice dalsystema,fare attenzione a quanto segue:

• NON usare panni ruvidi.
  Pulire sempre delicatamente.

• NON usare solvente o benzina.
• NONutilizzare sostenze volatili,per esempio insetticidi.
• NON lasciare plastica o gomma a fatto con le superfici dell'unità per lungo tempo.

Specifiche

Sezione amplificatore

Potenza in uscita: 80 W per canale, min. RMS, su 6 Ω a 1 kHz a non più del 10% di distorsione armonica totale. (IEC268-3)

Diffusori/impedenza: 6 -16

Ingresso audio AUX Sensibilità in ingresso/Impede LEVEL1: 150 mV/47 kΩ LEVEL2: 500 mV/47 kΩ USB: Ver.1.1

Sezione sintonizzatore

Gamma di sintonizzazione FM: da 87,50 MHz a 108,00 MHz

Gamma di sintonizzazione AM (MW): da 522kHz a 1629 kHz

Sezionelettore CD

Gamma dinamica: 85 dB

Rapporto segnale/interferenza: 85 dB

Distorsione del suono: non misurabile

Generali

Alimentazione: 230V c.a. _v 50Hz

Consumo di energia: 145 W (in funzionamento)
20 W (in standby)
0,9 W (in standby e con display spento)

Dimensioni (approssimative): 175mm× 246mm× 415mm (L / A / P)

Peso (approximativo): 6,2kg

Diffusori

Bass-reflex a 2 vie

Unità diffusore: Woofer: cono da 12cm× 1

Tweeter: cono da 4cm× 1

Impedenza: 6Ω

Dimensioni (approssimative): 145mm× 246mm× 199mm (L / A / P)

Peso (approssimativo): 2,2kg ciascuno

Accessor in dotazione

Vedere pagina 4.

Il design e le caratteristiche tecniche sono soggetti a modificifica alla preavviso.

Indice delle parti

Vedere le pagine relative per l'uso dei pulsanti e dei comandi.

Telecomando

Unità principale

JVC
