Tipo di prodotto	Sistema audio con lettore CD, radio FM/AM, dock iPod/iPhone/iPad, ingresso USB e audio ausiliario
Marca	JVC
Modello	UX-VJ5T
Dimensioni unità principale (L × A × P)	290 mm × 186,5 mm × 155 mm
Peso unità principale	1,5 kg
Dimensioni altoparlanti (L × A × P)	115 mm × 186,5 mm × 162 mm ciascuno
Peso altoparlanti	0,7 kg ciascuno
Alimentazione	Alimentatore AA-R1904: ingresso 100-240 V~, 50/60 Hz, 1,5-0,9 A; uscita 19 V ⎓ 3,37 A
Consumo in standby	0,50 W o meno
Potenza in uscita	30 W (15 W + 15 W) a 6 Ω (10 % DHT)
Impedenza altoparlante consigliata	6 Ω a 16 Ω
Gamme di frequenze radio	FM: 87,50 – 108,00 MHz; AM (PO): 522 – 1629 kHz
Formati audio supportati	CD Audio, CD-R/RW, MP3, WMA (su CD o USB)
Ingressi audio	1 × AUDIO IN (mini-jack 3,5 mm), 1 × USB (per PC o dispositivo di archiviazione)
Uscite audio	1 × SUBWOOFER OUT, 1 × cuffia (mini-jack 3,5 mm)
Connettività iPod/iPhone/iPad	Dock integrato con ricarica (5 V ⎓ 1 A per iPod/iPhone, 5 V ⎓ 2,1 A per iPad) e uscita video composito
Funzioni speciali	Radio RDS, timer sveglia e spegnimento, risparmio energetico APS, Sound Turbo, Hyper Bass, modalità sonore preimpostate, effetto surround
Registrazione	CD su USB (formato MP3) – solo su UX-VJ5
Tipo di altoparlante	Labirinto alta fedeltà con altoparlante per bassi da 10 cm
Risposta in frequenza degli altoparlanti	73 Hz a 18 000 Hz
Accessori forniti	Telecomando con pila CR2025, alimentatore, cavo di alimentazione, antenne FM e AM, distanziali per iPad, nucleo di ferrite

Domande frequenti - UX-VJ5T JVC

Come posso impostare l'orologio sulla catena JVC UX-VJ5T?

Premere il tasto CLOCK/TIMER del telecomando finché l'indicazione dell'ora non lampeggia sul display. Utilizzare i tasti UP o DOWN per regolare le ore e i minuti, quindi premere SET per confermare.

Quali tipi di supporti posso riprodurre con questa catena?

La catena riproduce CD audio, CD-R/RW in formato CD audio, file MP3/WMA su CD o su dispositivo USB (FAT16/32), oltre a iPod, iPhone e iPad tramite il dock integrato.

Come registrare un CD su una chiavetta USB?

Inserire un disco e collegare una chiavetta USB. In modalità arresto del CD, selezionare la prima traccia da registrare, quindi premere CD▶USB REC. La registrazione inizia automaticamente al termine della riproduzione. Notare che questa funzione è disponibile solo sul modello UX-VJ5.

Cosa fare se l'audio è distorto durante la riproduzione di un iPod?

Disattivare l'equalizzatore dell'iPod/iPhone/iPad. La distorsione può verificarsi con sorgenti audio registrate ad alto livello. È anche possibile ridurre il volume della catena.

Come utilizzare la funzione sveglia?

Impostare prima l'orologio. Premere CLOCK/TIMER finché non appare 'ON' e l'ora lampeggia. Impostare l'ora di inizio e fine, la frequenza (DAILY o ONCE), la sorgente e il volume. Premere SET per attivare, quindi spegnere la catena. La spia STANDBY/TIMER diventa arancione.

La catena non si accende, cosa controllare?

Assicurarsi che la spina di alimentazione sia correttamente inserita nella presa a muro e che l'alimentatore sia ben collegato alla catena. Verificare inoltre che la presa di corrente funzioni.

Come migliorare la ricezione FM?

Dispiegare completamente l'antenna FM fornita. Se la ricezione rimane scarsa, è possibile attivare la modalità mono premendo TUNER MODE per selezionare 'FM MONO'. Ciò riduce il rumore ma elimina l'effetto stereo.

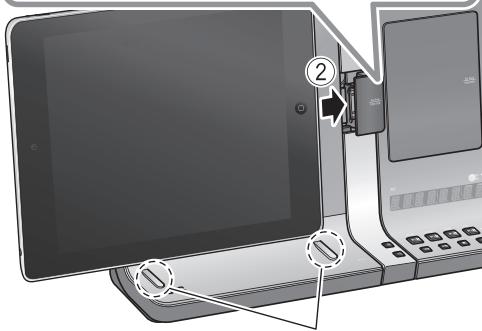

Posso collegare un iPad con una custodia?

Sì, utilizzare i distanziali forniti per regolare l'altezza del dock. A seconda dello spessore della custodia, potrebbe essere necessario rimuoverla per un corretto collegamento.

Cosa significa 'APS' sul display?

APS (Automatic Power Save) consente di risparmiare energia. Se il volume è a 0, l'audio è disattivato o non viene riprodotto nulla per 29 minuti, la catena si spegne automaticamente. 'APS' appare brevemente e poi lampeggia prima dello spegnimento.

Come pulire la catena e i dischi?

Per i dischi, pulire dal centro verso l'esterno con un panno morbido. Per la catena, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra, quindi asciugare. Non utilizzare solventi, benzina o insetticidi.

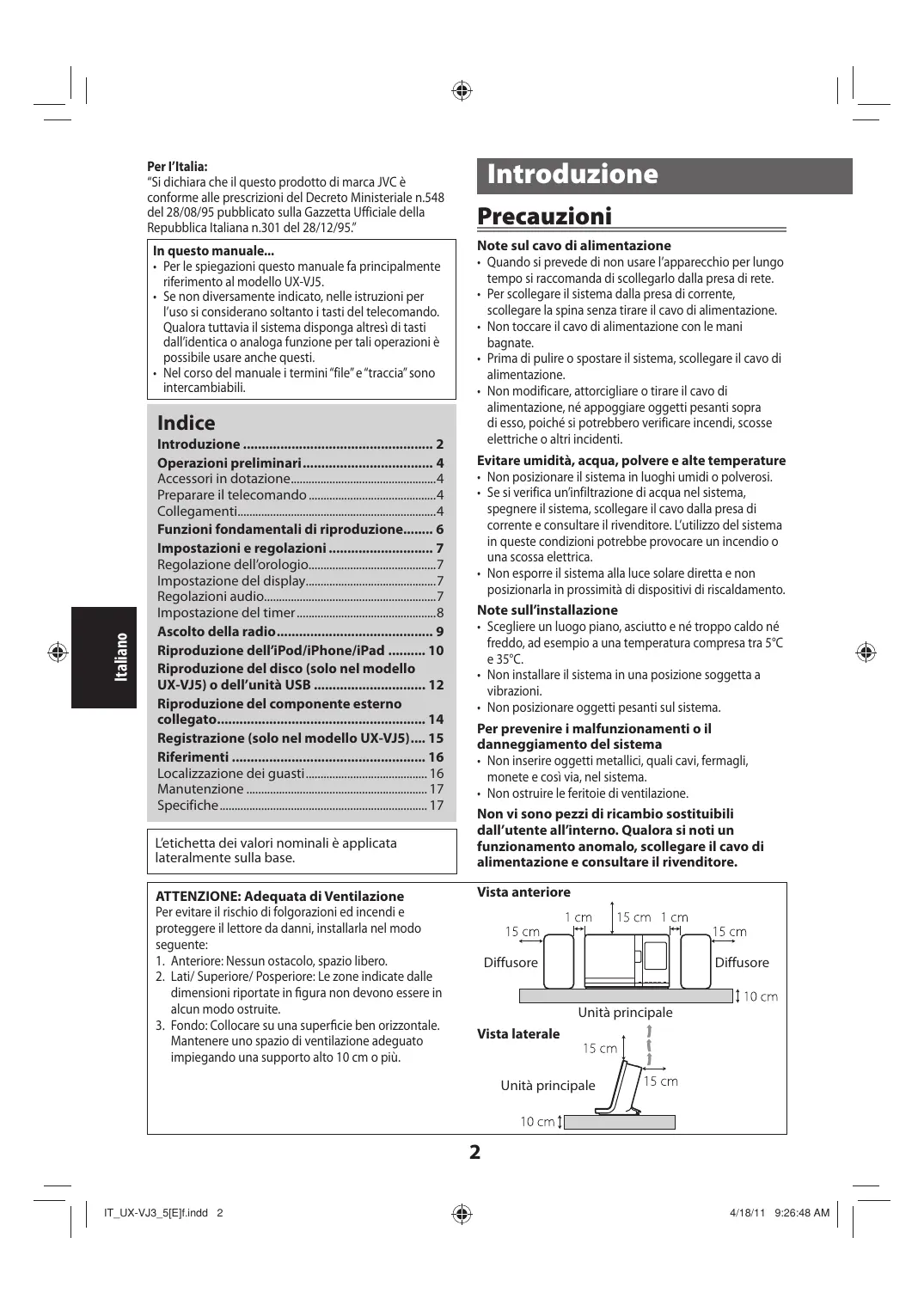

MANUALE UTENTE UX-VJ5T JVC

Si dichiara che questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.

In questo manuale...

• Per le spiegazioni, questo manuale fa principalmente riferimento al modello UX-VJ5.
• Se non diversamente indicato, nelle istruzioni per l'uso si considerano soltanto i tasti del telecomando. Qualora tuttavia il sistema disponga di altri tasti dall'identica o analoga funzione, per tali operazioni è possibile usare anche questi.
• Nel corso del manuale i termini "file" e "traccia" sono intercambiabili.

Indice

Introduzione 2

Operazioni preliminari 4 Accessori in dotazione. 4 Preparare il telecomando 4 Collegamenti. 4

Funzioni fondamentali di riproduzione. 6

Impostazioni e regolazioni 7

Regolazione dell'orologio. 7

Impostazione del display. 7

Regolazioni audio. 7

Impostazione del timer. 8

Ascolto della radio 9

Riproduzione dell'iPod/iPhone/iPad 10

Riproduzione del disco (solo nel modello UX-VJ5) o dell'unità USB 12

Riproduzione del componente esterno collegato 14

Registrazione (solo nel modello UX-VJ5) 15

Riferimenti 16

Localizzazione dei guasti 16

Manutenzione 17

Specifiche 17

L'etichetta dei valori nominali è applicata lateralmente sulla base.

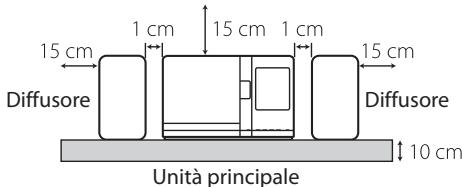

ATTENZIONE: Adeguata ventilazione

Per evitare il rischio di folgorazioni ed incendi e proteggere l'apparecchio da danni, installarla nel modo seguente:

1. Anteriore: Nessun ostacolo, spazio libero.
2. Lati/ Superiore/ Posteriore: Le zone indicate dalle dimensioni riportate in figura non devono essere in alcun modo ostruite.
3. Fondo: Collocare su una superficie ben orizzontale. Mantenere uno spazio di ventilazione adeguato impiegando un supporto alto 10 cm o più.

Introduzione

Precauzioni

Note sul cavo di alimentazione

• Quando si prevede di non usare l'apparecchio per lungo tempo, si raccomanda di scollegarlo dalla presa di rete.
• Per scollegare il sistema dalla presa di corrente, scollegare la spina senza tirare il cavo di alimentazione. Non toccare il cavo di alimentazione con le mani bagnate.
• Prima di pulire o spostare il sistema, scollegare il cavo di alimentazione. Non modificare, attorcigliare o tirare il cavo di alimentazione, né appoggiare oggetti pesanti sopra di esso, poiché si potrebbero verificare incendi, scosse elettriche o altri incidenti.

Evitare umidità, acqua, polvere e alte temperature

• Non posizionare il sistema in luoghi umidi o polverosi.
• Se si verifica un'infiltrazione di acqua nel sistema, spegnere il sistema, scollegare il cavo dalla presa di corrente e consultare il rivenditore. L'utilizzo del sistema in queste condizioni potrebbe provocare un incendio o una scossa elettrica. Non esporre il sistema alla luce solare diretta e non posizionarlo in prossimità di dispositivi di riscaldamento.

Note sull'installazione

• Scegliere un luogo piano, asciutto e né troppo caldo né troppo freddo, ad esempio a una temperatura compresa tra 5°C e 35°C.
• Non installare il sistema in una posizione soggetta a vibrazioni.
• Non posizionare oggetti pesanti sul sistema.

Per prevenire malfunzionamenti o danni al sistema

• Non inserire oggetti metallici, quali cavi, fermagli, monete e così via, nel sistema. Non ostruire le feritoie di ventilazione.

Non vi sono pezzi di ricambio sostituibili dall'utente all'interno. Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Vista anteriore

Vista laterale

Modelli di iPod/iPhone/iPad compatibili

Compatible con	Audio	Video
iPod nano (sesta generazione)	✓	✓*
iPod nano (quinta generatione)	✓	✓
iPod nano (quarta generatione)	✓	✓
iPod nano (terza generatione)	✓	✓
iPod nano (seconda generatione)	✓	-
iPod touch (quarta generatione)	✓	✓
iPod touch (terza generatione)	✓	✓
iPod touch (seconda generatione)	✓	✓
iPod touch	✓	✓
iPod classic	✓	✓
iPhone 4	✓	✓
iPhone 3GS	✓	✓
iPhone 3G	✓	✓
iPad	✓	✓

• Esclusivamente con le immagini fisse

Se la riproduzione dell'iPod/iPhone/iPad non avviene correttamente, si suggerisce di aggiornare il software alla versione più recente.

• Questo sistema può riprodurre...
• CD audio e CD-R/CD-RW registrati nel formato CD audio
• File MP3 e WMA registrati su CD-R/CD-RW (nel formato ISO 9660), nelle unità USB di memoria di massa alla massima velocità di trasferimento di 2 Mbps).
• Questo sistema non permette la riproduzione di dischi "packet write", cioè con scrittura a pacchetto.
• Questo sistema riconosce fino a 260 gruppi. Riconosce fino a un totale di 999 tra gruppi e file (MP3 e/o WMA). Per la riproduzione di file MP3/WMA:

- La riproduzione di alcuni file MP3 o WMA potrebbe non riuscire a causa delle condizioni di registrazione. - Si raccomanda di registrare ciascun file con una frequenza di campionamento di 44,1 kHz e alla velocità di trasferimento dati di 128 kbps. - Questo sistema visualizza i dati di tag.

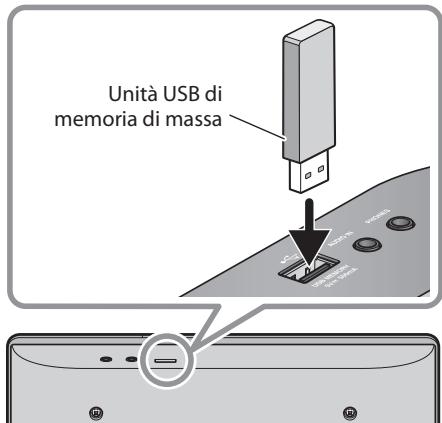

• Per la riproduzione dei file contenuti nell'unità USB di memoria di massa:
• Non è possibile riprodurre file di dimensione superiore a 2 GB.
• Questo sistema non è in grado di riprodurre alcune unità USB di memoria di massa e non supporta la funzione DRM (Digital Rights Management).

Note sull'installazione dei diffusori

ATTENZIONE:

Non trascinare né spingere i diffusori sul pavimento né su altri tipi di supporto d'appoggio. In caso contrario i piedini applicati sul fondo potrebbero distaccarsi.

• I diffusori devono essere collocati su una superficie piana e piatta affinché producano la miglior qualità audio possibile. A seconda del punto scelto per l'installazione il suono potrebbe avere caratteristiche diverse. Per evitare tale problema si suggerisce di collocarli e orientarli in modo appropriato.
• Installazione vicino a un televisore con tubo a raggi catodici (CRT):
• Se li si colloca vicino a un televisore i colori dello schermo potrebbero subire una distorsione. Per impedire quel fenomeno, prima di posizionarli si suggerisce di spegnere il televisore o di sfilarne il cavo di alimentazione dalla presa elettrica. Attendere almeno 30 minuti prima di riaccenderlo.
• Se il problema persiste occorre allontanare l'apparecchio dal televisore.

Accessori in dotazione

Telecomando (×1) - Batteria al litio CR2025 (×1)

La batteria è stata inserita nel telecomando al momento della spedizione dalla fabbrica.

• Adattatore CA (AA-R1904) (×1)
• Cavo di alimentazione (×1)
• Antenna a telaio AM (×1)
• Antenna FM (×1)
• Distanziatore per iPad (×2)
• Filtro di ferrite (×1)

Qualora vi siano dei componenti mancanti, si raccomanda di rivolgersi immediatamente al proprio rivenditore.

Preparare il telecomando

Al primo utilizzo del telecomando è necessario estrarre innanzitutto la pellicola isolante.

Sostituzione della batteria del telecomando

NOTE:

• Si raccomanda di conservare la batteria in un luogo non accessibile ai bambini. Qualora un bambino la ingoi, fare intervenire immediatamente un medico.
• Per impedire il surriscaldamento, la rottura o l'incendio della batteria:

Non ricaricare, provocare cortocircuiti, smontare o riscaldare le batterie e non smaltirle nel fuoco. - Non lasciare la batteria a contatto con altri oggetti metallici. - Prima di eliminarla o di conservarla si suggerisce di avvolgerla bene con del nastro isolante. - Non sollecitare la batteria con pinze o strumenti analoghi.

• La batteria deve essere smaltita in modo corretto osservando le normative statali, regionali o locali.
• La batteria (il pacco batteria o la batteria installata) non deve essere esposta a sorgenti di eccessivo calore quali, ad esempio, il sole e il fuoco.

ATTENZIONE:

Pericolo di esplosione in caso di sostituzione con una batteria di tipo non corretto. Utilizzare esclusivamente batterie dello stesso tipo o di tipo equivalente.

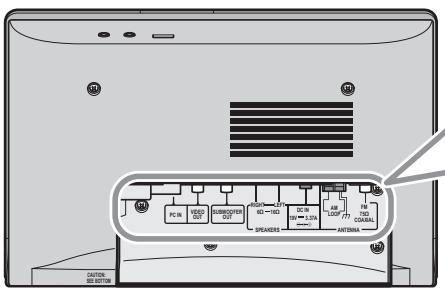

Collegamenti

Collegare il cavo di alimentazione solo dopo aver effettuato tutti gli altri collegamenti.

NOTE:

• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere le antenne lontano dalle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione c.a. In caso contrario se ne potrebbe ridurre l'energia di ricezione.
• NON collegare all'unità principale diffusori che non siano quelli forniti con il sistema.

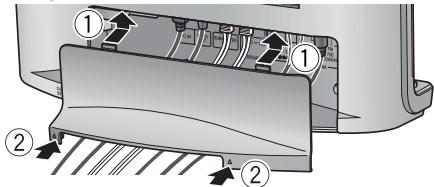

1 Rimuovere il coperchio delle prese dal pannello posteriore.

2 Collegare le antenne e i cavi (vedere a pagina 5). 3 Disporre adeguatamente i cavi e riapplicare il coperchio delle prese.

• Impedire che i cavi rimangano intrappolati nel coperchio.

4 Collegare un cavo di alimentazione alla presa elettrica di rete.

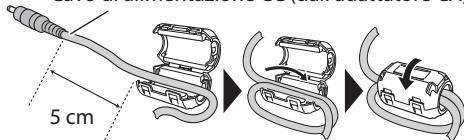

Uso del filtro a nucleo di ferrite

Per ridurre le interferenze si suggerisce di applicare al cavo di alimentazione il filtro a nucleo di ferrite fornito in dotazione.

Dopo aver fatto scorrere il cavo nel filtro, lo si deve avvolgere internamente una volta. Chiudere il filtro a nucleo di ferrite sino ad avvertire uno scatto.

Cavo di alimentazione CC (dall'adattatore CA)

• ATTENZIONE: Durante l'avvolgimento del cavo si raccomanda di non danneggiarlo applicandovi eccessiva forza.

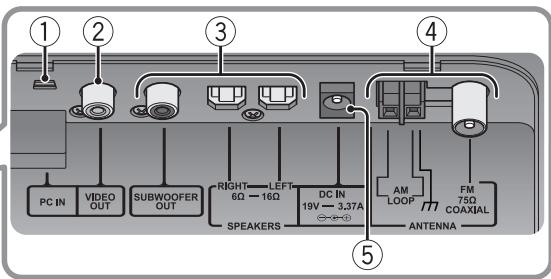

① Per collegare un computer

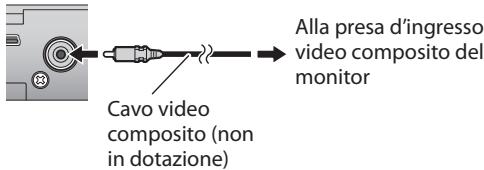

② Come collegare il televisore

Con il cavo video collegato al televisore si possono vedere i file video e le foto presenti nell'iPod, nell'iPhone o nell'iPad.

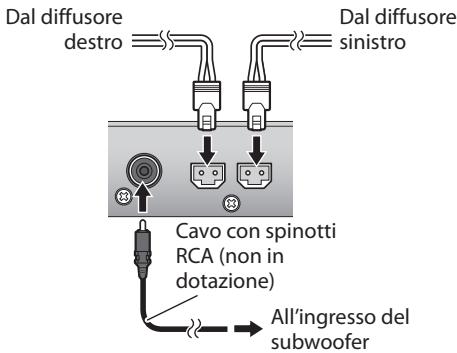

③ Per collegare i diffusori e il subwoofer

• Per istruzioni sull'installazione dei diffusori si prega di vedere la sezione "Note sull'installazione dei diffusori" a pagina 3.

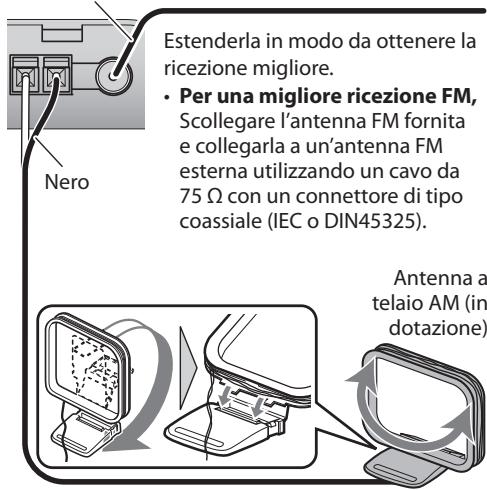

④ Per collegare l'antenna FM/AM

Antenna FM (in dotazione)

Orientare l'antenna AM a telaio fornita in dotazione sino ad ottenere la miglior ricezione possibile.

• Il filo dell'antenna AM a telaio deve essere mantenuto avvolto a quest'ultimo per evitarne la perdita di efficacia e di sensibilità.

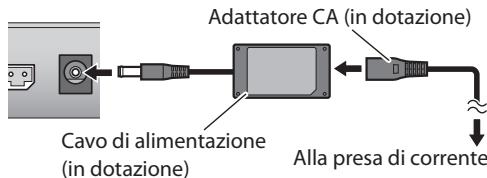

⑤ Come collegare il cavo di alimentazione

Non collegare il cavo di alimentazione CA alla presa di rete prima di avere riapplicato il coperchio delle prese.

Funzioni fondamentali di riproduzione

Impostazione iniziale:

Prima di usare il sistema si suggerisce di regolare l'orologio (vedere al riguardo la sezione "Regolazione dell'orologio" a pagina 7).

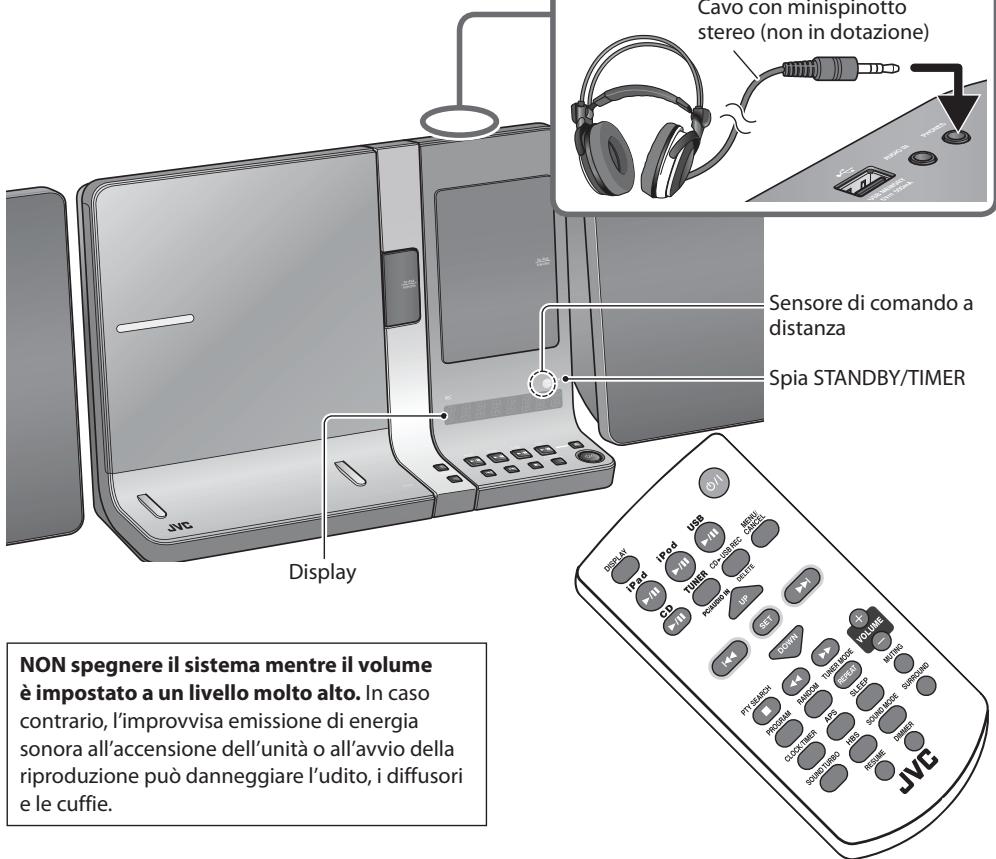

Uso delle cuffie

• Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

Accensione e spegnimento

• Quando il sistema è in standby la spia STANDBY/TIMER è accesa di colore rosso.

Selezione della sorgente

Modello UX-VJ5:

CD

TUNER

PC/AUDIO IN

Modello UX-VJ3:

PC

AUDIO IN

TUNER

Regolazione del volume

• Per silenziare istantaneamente il sistema premere MUTING.
• Sul display inizia a lampeggiare "MUTING".
• Per ripristinare il volume è sufficiente premere MUTING oppure regolarlo direttamente.

Impostazioni e regolazioni

Regolazione dell'orologio

1 Visualizzare lo schermo d'impostazione dell'ora.

CLOCK/TIMER

L'indicazione delle ore inizia a lampeggiare sul display.

• Se l'orologio era più stato impostato in precedenza, premere quante volte necessario CLOCK/TIMER finché l'indicazione oraria inizia a lampeggiare.

2 Regolare l'ora e quindi i minuti.

• Per tornare al passo precedente premere MENU/CANCEL. L'orologio può perdere o guidagnare 1 o 2 minuti al mese. Potrebbe essere quando necessario regolarlo periodicamente.

Per visualizzare l'orologio

• Mention il sistema è acceso: premere ripetutamente DISPLAY.
• Menzione: il sistema è in standby: premere ■.

Impostazione del display

Luminosità del display e del sistema

L'intensità luminosa del display e del sistema è regolabile:

DIMMER

Informazioni visualizzate

È possibile cambiare le informazioni visualizzate sul display:

Ogni volta che si preme DISPLAY le informazioni visualizzate cambiano.

• Le informazioni visualizzate dipendono dal tipo di sorgente.
• Durante la riproduzione dei file MP3 e WMA sul display appaiono le informazioni di tag.

Regolazioni audio

Sound Turbo

Per potenziare il suono

SOUND TURBO

TURBO ON (Attivato)

TURBO OFF (Disattivato)

Per rinforzare i suoni bassi

BASS ON (Attivato)

BASS OFF (Disattivato)

• L'impostazione HBS non opera quando si attiva la funzione Sound Turbo.

Modalità audio

Per selezionare la modalità audio più adatta alla musica da ascoltare

SOUND MODE

(Disattivato)

Modo surround

Per attivare il modo surround

SURR ON (Attivato)

SURR OFF (Disattivato)

Impostazione del timer

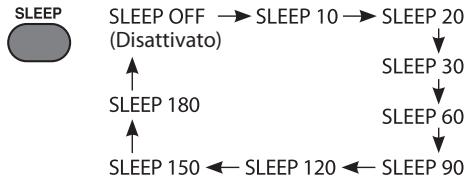

Timer di autospeedimento

Specificare il tempo (in minuti).

• Quando il timer di autospegnimento è attivo il display si oscura.
• Per controllare il tempo residuo allo spegnimento del sistema è sufficiente premere una volta il tasto SLEEP.

Timer di sveglia

Con il timer ci si può far svegliare ascoltando la musica preferita.

• Il timer di sveglia è utilizzabile soltanto dopo aver regolato l'orologio. Sintonizzare innanzitutto una stazione e inserire un disco, oppure collegare al sistema l'unità USB di memoria di massa o l'iPod/iPhone/iPad/componente esterno.

1 Visualizzare lo schermo d'impostazione del timer.

CLOCK/TIMER

Premere ripetutamente il tasto sino a fare apparire l'istante di attivazione ("ON" e indicazione oraria).

2 Impostare il timer.

• Ora e minuti dell'istante di attivazione ("ON") e di quello di spegnimento ("OFF")
• Frequenza d'uso "DAILY": Attiva il timer tutti i giorni. "ONCE": Attiva il timer una sola volta. Sorgente di riproduzione Volume
• Se si seleziona "VOL --" il volume si regola allo stesso livello impostato all'atto dell'ultimo spegnimento del sistema.
• Per correggere un eventuale errore commesso durante la procedura d'impostazione premere MENU/CANCEL. Sarà possibile tornare al passo precedente.
• Per terminare l'impostazione del timer di sveglia premere quante volte necessario CLOCK/TIMER.

3 Visualizzare lo schermo d'impostazione del modo standby del timer.

CLOCK/TIMER

Appaiono alternativamente "ON>SET" e "CANCEL".

4 Attivare il timer di sveglia.

Una volta impostati, tutti i parametri appaiono sul display.

5 Spegnere il sistema.

• Quando il timer di sveglia è attivo, la spia STANDBY/TIMER è accesa di colore arancione.
• L'apparecchio si accende un minuto prima dell'istante di attivazione. Sul display appare "TMR ST BY" e la spia STANDBY/TIMER inizia a lampeggiare.
• Per annullare il timer di sveglia, premere quante volte necessario CLOCK/TIMER sino a quando sul display si alternano "ON>SET" e "CANCEL"; premere quindi MENU/CANCEL. Sul display appare "TIMER OFF".

Funzione di spegnimento automatico (APS)

Si può stabilire di far spegnere automaticamente il sistema per risparmiare energia:

APS SET ↔ APS OFF (Attivato) (Disattivato)

• Il sistema si spegne automaticamente al persistere di una delle seguenti condizioni per 29 minuti:

- Volume azzerato o funzione di silenziamento attenuata - Il pannello scorrevole è aperto ed è selezionata la sorgente "CD". Riproduzione del disco o dell'unità USB arrestata - Nessun disco inserito, unità USB di memoria di massa oppure iPod/iPhone/iPad collegato, e uno di questi è selezionato come sorgente di riproduzione.

Al verificarsi di una di queste condizioni, agli istanti appare "APS" sul display per circa due secondi. Trenta secondi prima che il sistema si spenga, inizia a lampeggiare.

Ricerca delle stazioni

1 Selezionare la banda desiderata ("FM" o "AM").

Modello UX-VJ5:

Modello UX-VJ3:

TUNER

PC/AUDIO IN

TUNER

(Premere ripetutamente)

2 Ricercare una stazione.

(Premere a lungo)

Il sistema arresta la ricerca delle stazioni quando ne individua una dal segnale sufficientemente forte. Per terminare la ricerca manualmente, premere i o. - Premendo ripetutamente i o la frequenza cambia un passo alla volta.

Preimpostazione delle stazioni

È possibile preimpostare in memoria sino a 30 stazioni FM e 15 stazioni AM.

Mentre si ascolta la stazione d'interesse...

1 Visualizzare lo schermo d'impostazione del canale preimpostato.

2 Scegliere un numero di preimpostazione e salvarvi la stazione sintonizzata.

Sintonizzazione su una stazione preimpostata

Miglioramento della ricezione Se la ricezione FM è debole

TUNER MODE

FM MONO ↔ FM AUTO

(Modo monofonico) (Disattivato)

• Quando si attiva il modo monofonico la ricezione migliorerà. Si perde tuttavia l'effetto stereo.
• Per ripristinare l'effetto stereo premere nuovamente TUNER MODE fino a selezionare "FM AUTO".

Ricezione di stazioni FM con il Radio Data System

Radio Data System consente alle stazioni FM di inviare un segnale aggiuntivo insieme ai segnali dei programmi normali.

• Per ulteriori informazioni sul Radio Data System, visitare il sito Web all'indirizzo http://www.rds.org.uk .

Visualizzazione delle informazioni dei segnali Radio Data System

DISPLAY

→PS→PTY→RT

Frequenza ← Orologio

PS	Nome delle stazioni comunmente conosciuti.
PTY	Tipi di programma trasmesso.
RT	Messaggi di testo trasmessi alla stazione.

• Se le stazioni non trasmettono i relativi segnali, sul display appare "NO PS", "NO PTY" o "NO RT".
• Quando il sistema non riceve i segnali Radio Data System alla frequenza della stazione.

Ricerca PTY

Specificandone il codice PTY è possibile cercare tra le stazioni preimposte il programma di tipo desiderato.

Mentre si ascolta una stazione...

1 PTY SEARCH

2 Selezionare un codice PTY e avviare la ricerca.

PTY SEARCH

Sul display inizia a lampeggiare "SEARCH". Non appena la trova, il sistema sintonizza la stazione selezionata.

• Per terminare la ricerca, premere MENU/CANCEL.
• Se il sistema non individua alcun programma appare "NO FOUND".

Se durante l'ascolto della stazione AM si odono dei battiti, i cosiddetti "battimenti"

Selezionare il modo anti-battimento AM appropriato.

TUNER MODE

• Questa impostazione si annulla automaticamente non appena si seleziona un'altra stazione.

Collegamento dell'iPod, dell'iPhone o dell'iPad

Collegamento dell'iPod o dell'iPhone

Per fare fuoriuscire il braccetto di supporto

• Premere il braccetto di supporto sino a toccare l'iPod/iPhone.

① Esporre la base di supporto (dock) dell'iPod/iPhone.

• Per nasconderla premere e ruotare.
• Accertarsi che il braccetto di supporto sia completamente rientrato.

Per collegare l'iPod/iPhone orizzontalmente

Ruotarlo dopo averlo collegato.

Note sul collegamento dell'iPod/iPhone/iPad

• L'iPod/iPhone/iPad deve essere collegato o scollegato solamente quando il sistema è in standby oppure spento.
• Prima di collegare l'iPod/iPhone/iPad si raccomanda di ridurre al minimo il volume del sistema. Il volume potrà essere regolato una volta avviata la riproduzione.
• Non trasportare il sistema con l'iPod/iPhone/iPad collegato. Oltre che danneggiare la base di supporto (dock) si rischierebbe infatti di farli cadere.

Collegamento dell'iPad

① Esporre la base di supporto (dock) dell'iPad.

• Per nascondere la base di supporto, premerla fino a udire lo scatto in posizione.

Per collegare l'iPad quando si trova nella propria custodia, occorre usare i distanziatori forniti in dotazione per regolarne l'altezza.

• Quando si collega l'iPod/iPhone/iPad alla base di supporto (dock), sul display appare innanzitutto "CONNECT" e, quindi, "READING" e "SUCCEED". Se ne può avviare la riproduzione non appena appare "SUCCEED".
• Se l'iPod/iPhone/iPad non è collegato correttamente, appare "AUTH ERR". Occorre quindi ricollegarlo.
• Se il sistema non è compatibile con l'iPod/iPhone/iPad collegato, appare invece "NO SUPPT".
• Fare attenzione a non toccare direttamente né colpire i contatti del dock. Così facendo, infatti, i contatti del connettore si danneggerebbero.
• Quando l'iPod/iPhone/iPad non è in uso, è raccomandabile scollegarlo e quindi chiudere il coperchio della base di supporto (dock) per proteggerla.
• In base al tipo di iPod, iPhone o iPad, potrebbe non essere possibile collegarlo.

Operazioni di riproduzione

Per avviare la riproduzione o sospenderla

Per selezionare una traccia

Per fare avanzare o retrocedere rapidamente la traccia

(Mantenere premuto)

Per selezionare la riproduzione casuale

RANDOM

Sul display appare "SHUFFLE".

• Se si preme a lungo il tasto RANDOM perché al sistema sono collegati contemporaneamente l'iPod/iPhone e l'iPad, sul display appare "DUAL SFL" e la riproduzione in ordine casuale si avvia per tutti e due.

Per riprodurre ripetutamente le tracce

TUNER MODE

REPEAT

Sul display appare "REPEAT".

Per porre l'iPhone/iPad nel modo di risparmio energetico

• Le informazioni sullo schermo dell'iPod, iPhone o iPad differiscono in base al modello.

NOTA:

Non è possibile ascoltare l'iPod, l'iPhone e l'iPad con le cuffie. Se le si collega non si sente alcun suono.

• Quando si collegano le cuffie sul display appare "HP MUTE".

Uso dei menu

Per visualizzare un menu o ritornare a quello precedente

Per selezionare una voce del menu

Note:

• La riproduzione deve avvenire direttamente dall'iPod touch, iPhone o iPad nei seguenti casi:
• Per premere il tasto Home.
• Per selezionare le icone applicative sullo schermo Home.
• Per fare scorrere il cursore.
• La riproduzione di sorgenti audio registrate con un alto livello di uscita può causare distorsione. In tal caso si suggerisce di disattivare l'equalizzatore dell'iPod/iPhone/iPad. Per maggiori informazioni sul loro uso si rimanda al relativo manuale.

● Impostazione dell'uscita video dell'iPod/iPhone/iPad

Prima di riprodurre file video o foto sul televisore o sull'iPod/iPhone/iPad selezionare l'uscita video appropriata.

Mentre il sistema è in standby...

Sull'unità principale:

1 Visualizzare lo schermo d'impostazione dell'uscita video

(Mantenere premuto)

2 Selezionare l'uscita video.

VOUTON ↔ VOUTOFF

VOUT ON	Visualizza i file video o le foto sullo schermo del tevisore.
VOUT OFF	Visualizza i file video o le foto sull'iPod/iPhone/iPad.

Solo il modello UX-VJ5 può riprodurre i dischi.

Prima di aprire il pannello scorrevole si deve scollegare l'iPad.

• Se si tenta di aprire il pannello scorrevole perché è collegato l'iPad, o non riuscite, sul display appare "NO OPE".

Sull'unità principale:

1 Aprire il pannello scorrevole.

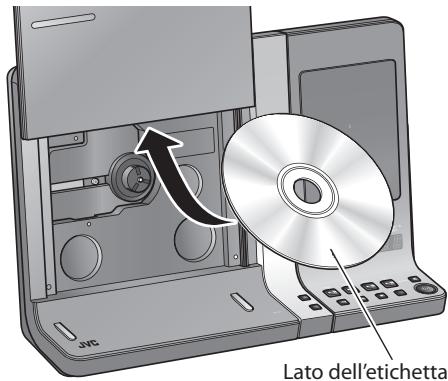

2 Inserire il disco.

3 Chiudere il pannello scorrevole.

Per impedire l'espulsione del disco

Se lo si desidera è possibile bloccare il pannello scorrevole.

Mentre il sistema è in standby...

Sull'unità principale:

(Mantenere premuto)

LOCKED UNLOCKED

(Bloccato) (Disattivato)

Collegamento dell'unità USB

Note sul collegamento delle unità USB di memoria di massa

• Per evitare malfunzionamenti, si raccomanda di collegare l'unità USB di memoria di massa quando il sistema è spento. Non fare uso di centraline hub USB.
• Per la connessione USB si raccomanda di usare un cavo USB 2.0 di lunghezza inferiore a 1 metro.
• Quando è selezionata la sorgente "CD" o "USB", l'unità USB di memoria di massa si ricarica attraverso la presa USB MEMORY (
• Alla presa USB MEMORY (←) del sistema non si può collegare un computer.
• Un'eventuale scarica elettrostatica all'atto del collegamento di un'unità USB di memoria di massa può causare anomalie durante la riproduzione. In tal caso, si suggerisce di scollegare l'unità USB di memoria di massa e di resettare il sistema. Non scollegare l'unità USB di memoria di massa durante la riproduzione o la registrazione dei file in essa contenuti. In caso contrario, si potrebbero verificare malfunzionamenti nel sistema e nell'unità stessa.
• JVC non accetta alcuna responsabilità per l'eventuale perdita di dati che potrebbe verificarsi nell'unità USB di memoria di massa durante l'utilizzo del sistema.

Operazioni di riproduzione

Per avviare la riproduzione o sospenderla

Con i dischi:

Con l'unità USB:

Per aprire o chiudere il pannello scorrevole

(Dall'unità principale)

Per selezionare una traccia

Per fare avanzare o retrocedere rapidamente la traccia

• Ogni qualvolta si preme il tasto la velocità di ricerca si commuta nel seguente modo: × 2 → × 4 → × 8 → × 20 .
• Per arrestare l'avanzamento o la retrocessione rapida premere CD /Io USB /II.

Per selezionare un gruppo

Per interrompere la riproduzione

Per salvare in memoria la traccia arrestata (funzione di ripristino della riproduzione)

Attivando la funzione di ripristino della riproduzione, al riavvio di quest'ultima dopo averla arrestata, essa riprende dall'inizio della traccia salvata.

RESM ON (Attivato)

Quando la funzione di ripristino della riproduzione è attenuata, a riproduzione ferma sul display appare "RESUME".

• Per cancellare la posizione memorizzata... —Premere due volte ■.
• Aprire il pannello scorrevole.
• Scollegare l'unità USB di memoria di massa.
• La funzione non è utilizzabile durante la riproduzione programmata.

Modi di riproduzione

Riproduzione ripetuta

RPT1	Ripete la traccia attuale.
RPT GR*	Ripete il gruppo attuale.
RPT ALL	Ripete tutti i conteniuti o tutti i file programmati.
RPT OFF	Cancellazione della riproduzione ripetuta.

• Appare solo con i file MP3 e WMA.

Riproduzione casuale

A riproduzione ferma...

RANDOM (Attivato) NORMAL (Disattivato)

2 Premere CD ▸ /Io USB ▸ /II per avviare la riproduzione casuale.

Riproduzione programmata

A riproduzione ferma...

1 Aprire lo schermo di accesso ai programmi.

PROGRAM

PROGRAM

←→

NORMAL

(Modo di accesso ai programmi)

(Disattivato)

2 Selezionare un numero di traccia (fino a 32 tracce).

• Per annullare premere MENU/CANCEL.
• Se si tenta di programmare la traccia numero 33 appare "PGM FULL" e non è possibile procedere.

3 Premere CD ►/I o USB ►/II per avviare la riproduzione programmata.

• Per controllare il contenuto della programmazione premere UP o DOWN a riproduzione ferma.
• Per uscire dalla riproduzione programmata premere PROGRAMA a riproduzione ferma. Sul display apparirà "NORMAL". Il programma salvato si cancella.

Il modo di riproduzione si cancella nei seguenti casi:

• Quando si spegne il sistema.
• Quando si cambia sorgente.
• Quando il pannello scorrevole è aperto ed è selezionata la sorgente "CD".
• Quando si scollega l'unità USB di memoria di massa quando è selezionata la sorgente "USB".

Riproduzione del componente esterno collegato

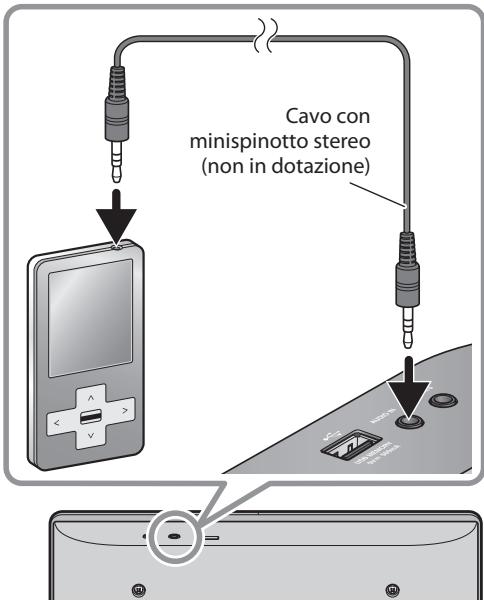

Riproduzione di un lettore audio

Collegamento

Operazioni di riproduzione

1 Selezionare la sorgente "AUDIO IN".

Modello UX-VJ5:

Modello UX-VJ3:

TUNER PC/AUDIO IN

AUDIO IN

(Premere ripetutamente)

2 Avviare la riproduzione dell'apparecchio esterno.

Regolazione del livello di ingresso audio

Il livello dell'ingresso audio è modificabile attraverso la presa AUDIO IN.

• Il massimo livello d'ingresso audio selezionabile è "LEVEL3".

Riproduzione di una sorgente audio digitale dal computer

• Per istruzioni sul collegamento si prega di vedere la sezione "Per collegare un computer" a pagina 5.

Operazioni di riproduzione

1 Selezionare la sorgente "PC".

Modello UX-VJ5:

Modello UX-VJ3:

TUNER PC/AUDIO IN

(Premere ripetutamente)

2 Avviare la riproduzione dal computer connesso.

Registrazione delle tracce

Prima di iniziare la registrazione

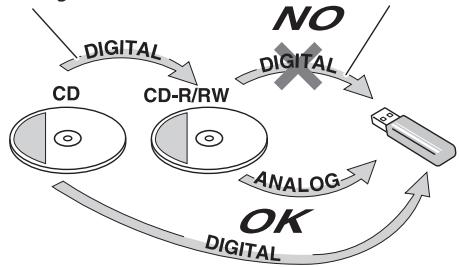

• La nuova registrazione di materiale già registrato su supporti di memoria quali nastri, dischi in vinile o dischi digitali per la creazione di registrazioni audio e/o video, trasmissioni radiofoniche o via cavo, o opere letterarie, drammatiche, musicali o artistiche senza il preventivo consenso del proprietario dei relativi diritti d'autore potrebbe essere proibita.
• Le regolazioni del volume e dell'audio non influenzano la registrazione.
• Durante la registrazione, la riproduzione in ordine casuale e la riproduzione ripetuta non sono attive.
• Le tracce registrate sull'unità USB di memoria di massa saranno convertite nel formato MP3.
• La registrazione non si avvia finché sul display è visualizzato "READING".
• Non è possibile registrare tracce nella directory principale dell'unità USB di memoria di massa.

Registrazione da un disco

Con questo apparecchio è possibile registrare su un'unità USB di memorizzazione di massa le tracce contenute in un CD.

Prima di registrare, si deve collegare un'unità USB di memoria di massa registrabile alla presa USB MEMORY (●) dell'unità principale.

Mentre non è in corso la riproduzione del disco...

1 Selezionare la prima traccia da registrare:

2 Iniziare la registrazione.

CD-USBREC

L'indicatore REC inizia a lampeggiare.

• Durante la registrazione non muovere l'unità principale. In caso contrario le tracce registrate si potrebbero danneggiare. L'apparecchio crea automaticamente il nuovo gruppo.
• Al termine della riproduzione si arresta automaticamente anche la registrazione.
• Per interrompere manualmente la registrazione occorre premere. Per registrare una sola traccia premere CD>USB REC mentre non è in corso la riproduzione, oppure anche a riproduzione ferma.
• Se all'atto di registrazione di una traccia sul display appare "NO REC" significa che il sistema non la può effettivamente registrare.

Cancellazione dei file dall'unità USB

Mentre al sistema è connessa l'unità USB di memoria di massa è possibile cancellare i file.

Durante la riproduzione di un file dell'unità USB di memoria di massa...

1 Selezionare la traccia da cancellare.

（

2 CDUSBREC

Sul display inizia a lampeggiare "PUSH SET".

• Per annullare la cancellazione del file è sufficiente premere o MENU/CANCEL.

3 Avviare la cancellazione.

SET

Sul display appare "DELETE" e mentre la cancellazione è in corso l'indicatore REC è acceso.

• A cancellazione terminata sul display appare "FINISH".

Informazioni sul sistema SCMS (sistema di gestione delle copie eseguite in serie)

Il sistema usa la funzione di gestione delle copie eseguite in serie, la quale permette di eseguire esclusivamente copie digitali di prima generazione da software pre-masterizzato quale, ad esempio, i CD.

Quando si tenta di registrare nell'unità USB di memoria di massa da un CD-R o da un CD-RW duplicato sul display appare "PROTECT".

Prima generazione Seconda generazione

Localizzazione dei guasti

In caso di problemi con il sistema, prima di rivolgersi all'assistenza tecnica controllare se l'elenco presente contiene la soluzione al problema.

Generali
Ilsystema non si accende.	La spina del cavo di alimentazione non è stata inserita saldamente. Inserirla in modo corretto.
Le regolazioni o le regolazioni vengono cancellate improvvisamente prima di completare l'operazione.	Esiste un limite di tempo. Ripetere la procedura.
È impossibile utilizzato il telecomando per gestire il systema.	Il segnale del telecomando incontrà un ostacolo prima di raggiungere il sensore sulsystema.La batteria è scarica.
Non sente alcun suono dai diffusori.	I collagenamenti dei diffusori non sono corretti o sono allentati.Le cuffie sono colgate.
Radio FM e AM
L'ascolto di trasmissioni è disturbato da interferenze.	Il collegamento dell'antenna non è corretto oppure è allentato.L'antenna a telaio AM è troppo vicina alsystema.L'antenna FM non è stata estesa e posizionata correttamente.Le scariche elettrostatiche emesse dal proprio corso possono generate disturbi. Qualora ciò accada si raccomanda di spegnere e quindi riaccendere l'apparecchio.
iPod/iPhone/iPad
La riproduzione dell'iPod/iPhone/iPad non si avvia ma sul display è visualizzato "CONNECT".	La batteria dell'iPod/iPhone/iPad è quasi o completeness esaurita. Ricaricare la batteria.
Disco/USB
Non si riesce a riproduire il disco o l'unità USB di memoria di massa.	Il disco non è stato inserto correttamente. Reinserire il disco nellettore con l'etichetta rivolta verso se stessi.Il disco è stato registrato nel modo "scrittura a pacchetto"(sistema di file UDF). La riproduzione non risces.L'unità USB di memoria di massa non è correttamente collegata.
Sul display appara "NO DATA".	L'unità USB di memoria di massa non contiene file MP3 o WMA.
I gruppi e le tracce non vengono eseguiti nel modo previsto.	L'ordine di riproduzione viene determinato al momento della registrazione dei gruppi e delle tracce. Esso dipende infatti dalprogramma applicativo impiegato per la scrittura dei file.
Il suono riprodotto dai dischi o dall'unità USB di memoria di massa presente discontinuità.	Il disco è graffiti o sporco.I file MP3 o WMA non sono stati correttamente copiati nell'unità USB di memoria di massa.
Il suono proveniente dall'unità USB di memoria di massa subisce interruzioni.	I disturbi e l'elettricità statica sono in grado di interrompere il suono. In tal caso si sugerisce di spegnere il sistema e di scollegare e quando ricollegare l'unità USB di memoria di massa.
Non è possibile apriere né chiudere il pannello scorrevole.	Il cavo di alimentazione non è collegato alla rete elettrica.Iè collegato l'iPad (Sul display apparirà "NO OPE").Occorre prima scollegarlo.L'espluzione del disco è stata proibita. Appare "LOCKED" (vedere la sezione "Per impedire l'espluzione del disco" a pagina 12).
Timer
Il timer di sveglia non si attiva.	Ilsysteme è stato accesso prima dell'istante di attivazione del timer. Il timer inizia ad operare soltanto quando si spegne ilsystema.

Manutenzione

Per ottenere le migliori prestazioni dal sistema mantenere i dischi ed i meccanismi puliti.

Manipolazione dei dischi

• Per rimuovere il disco dalla custodia, tenerlo per il bordo e premere leggermente nel foro centrale.
• Non toccare la superficie lucida del disco; non piegarlo.
• Dopo l'uso, riporre il disco nella custodia.
• Nel rimetterlo nella sua custodia, fare attenzione a non graffiare il disco.
• Evitare l'esposizione alla luce solare diretta, a temperature estreme e all'umidità.

Per pulire il disco:

• Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; poi asciugare con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
• NON deve essere pulito con eccessiva forza.
• NON usare solventi o benzina.
• NON applicarvi sostanze volatili, ad esempio insetticidi.
• Non lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

Specifiche

Unità principale (CA-UXVJ5-W, CA-UXVJ5-V, CA-UXVJ5-B, CA-UXVJ5-T, CA-UXVJ3-W, CA-UXVJ3-G e CA-UXVJ3-P)

Generali

Alimentazione (DC IN): 19 V CC = 3,37 A

Adattatore CA (AA-R1904):

Ingresso: 100-240 V CA ~, 50/60 Hz, 1,5-0,9 A

Uscita: 19 V CC = 3,37 A

Consumo elettrico (in standby): 0,50 W

Dimensioni (approssimative) (L × A × P)

290 mm × 186,5 mm × 155 mm

Peso (approssimativo): UX-VJ5: 1,5 kg

UX-VJ3: 1,4 kg

Amplificatore

Potenza uscita: 30 W (15 W + 15 W) a 6 Ω (10% THD)

Ingresso audio: AUDIO IN: Cavo con minispinotto stereo (ø 3,5 mm)

Impedenza dei diffusori: 6Ω-16Ω

Sintonizzatore

Frequenza FM: da 87,50 a 108,00 MHz Frequenza AM (MW): da 522 kHz a 1 629 kHz

USB (per PC IN)

Ingresso USB: USB AUDIO

USB (per le unità USB di memoria di massa)

Specifiche USB:

compatibile con l'interfaccia USB 2.0 Full-Speed

Apparecchi compatibili: memoria di massa

Sistema compatibile: FAT16, FAT32

Potenza uscita: 5 V CC = 500 mA

iPod/iPhone/iPad

Potenza uscita: iPod/iPhone: 5 V CC = 1 A

iPad: 5 V CC = 2,1 A

Uscita video: Composito

Tipo di diffusori: Del tipo a banda larga a labirinto

Woofer: cono da 10 cm x 1

Capacità di gestione di energia: 15 W

Impedenza: 6Ω

Gamma di frequenza: 73 Hz a 18000 Hz

Livello di pressione sonora: 83 dB/W·m

Dimensioni (approssimative) (L x A x P): 115 mm x 186,5 mm x 162 mm

Peso (approssimativo): 0,7 kg ciascuno

Design e specifiche soggetti a modifiche senza preavviso.

MEMO

MEMO

JVC
