Totaal vermogen	160 W (2 x 80 W RMS)
Vermogen per kanaal	80 W RMS bij 1 kHz onder 6 ohm
Totaal harmonische vervorming	10% bij maximaal vermogen
Signaal-ruisverhouding	85 dB
Dynamisch bereik	85 dB
Afspeelformaten	CD, CD-R, CD-RW, MP3
Radiotuner	FM/AM met RDS
Radio presets	30 FM + 15 AM
RDS functies	PS, PTY, RT, TA, NIEUWS, INFO
USB-aansluiting	USB 2.0-poort voorzijde (afspelen + opladen)
Aux-ingang	3,5 mm jack voorzijde
Koptelefoonuitgang	3,5 mm jack voorzijde
Digitaal/analoog omzetter	1 bit
CD-programmering	32 tracks
Luidsprekertype	2-weg Bass Reflex
Luidsprekers	Woofer 12 cm + tweeter 4 cm
Luidsprekerimpedantie	6 ohm
Afmetingen hoofdunit (B x H x D)	175 x 246 x 415 mm
Gewicht hoofdunit	6,2 kg
Afmetingen luidsprekers (B x H x D)	145 x 246 x 199 mm
Gewicht luidsprekers	2,2 kg (per stuk)
Timer	3 presets + klok + Slaapstand

Veelgestelde vragen - UX-G46 JVC

Hoe speel je MP3-bestanden af op de JVC UX-G46?

De UX-G46 speelt MP3-bestanden af die zijn gebrand op CD-R of CD-RW, evenals vanaf een USB-stick die aan de voorkant is aangesloten (USB 2.0-poort). Hij ondersteunt ID3 Tag-tags om de titel en artiest weer te geven. Plaats gewoon de schijf of de USB-stick en druk op Play.

Wat is het werkelijke vermogen van de JVC UX-G46 keten?

De keten levert 2 x 80 W RMS bij 1 kHz onder 6 ohm, wat neerkomt op in totaal 160 W. De totale harmonische vervorming is 10% bij maximaal vermogen. De signaal-ruisverhouding bereikt 85 dB voor een heldere en gedetailleerde luisterervaring.

Hoe werkt de Quick Portable Link-functie?

Quick Portable Link detecteert automatisch het analoge signaal van een apparaat dat is aangesloten op de aux-ingang aan de voorkant en schakelt de keten in. Sluit uw smartphone of audiospeler aan via de 3,5 mm-jack: het systeem wordt automatisch ingeschakeld zodra de muziek start.

Hoe sla je radiozenders op in de UX-G46?

De tuner ondersteunt 30 FM-voorinstellingen en 15 AM-voorinstellingen. Stem handmatig of automatisch af op het gewenste station en houd de voorinstellingsknop ingedrukt totdat de bevestiging van de opslag op het scherm verschijnt.

Toont het systeem de naam van de radiozenders?

Ja, de RDS-tuner ondersteunt de functies PS (programmanaam), PTY (programmatype), RT (Radio Text) en TA/NEWS/INFO. Deze gegevens worden automatisch weergegeven wanneer het station een compatibel RDS-signaal uitzendt.

Hoe programmeer je de wek- of slaaptimer?

De UX-G46 heeft een klok en 3 timer-voorinstellingen. De Sleep-functie schakelt het systeem automatisch uit na de gekozen tijd. De wekker kan de afspeelmodus starten op een geprogrammeerd tijdstip.

Kan ik mijn smartphone opladen via de USB-poort van het systeem?

De USB-poort aan de voorkant biedt zowel het afspelen van MP3-bestanden vanaf een USB-stick als het opladen van bepaalde compatibele apparaten. Het opladen is afhankelijk van de compatibiliteit van uw apparaat met de stroom die door de ketenpoort wordt geleverd.

Waarvoor dient de functie Sound Turbo?

Sound Turbo versterkt gelijktijdig het volume en de bas met één druk op de knop voor een dynamischer en krachtiger geluid. Dit is ideaal voor feestelijke momenten, zonder dat u handmatig elke instelling afzonderlijk hoeft aan te passen.

Wat moet ik doen als het geluid ontbreekt of erg zwak is?

• Controleer of de luidsprekers goed zijn aangesloten en dat het volume niet op het minimum staat.
• Controleer of de juiste bron is geselecteerd (CD, USB, FM/AM, AUX).
• Trek de koptelefoon eruit als deze is ingeplugd: de koptelefoonaansluiting schakelt automatisch de luidsprekers uit.
• Zorg ervoor dat de dempfunctie niet is ingeschakeld.

Welke soorten schijven zijn compatibel met de ingebouwde speler?

De speler leest standaard audio-cd's, CD-R's en CD-RW's. Hij ondersteunt MP3-bestanden die zijn gebrand op CD-R/RW. Tot 32 nummers kunnen worden geprogrammeerd voor afspelen. Dvd's en Blu-ray's zijn niet compatibel.

Hoe versterk je de bas op de JVC UX-G46?

Activeer de Active Pro Hyper-Bass technologie om de lage frequenties elektronisch te verrijken. U kunt ook het basniveau handmatig aanpassen via de speciale elektronische bedieningselementen aan de voorkant van het apparaat.

Schakelt de hoofdtelefoonaansluiting automatisch het geluid van de luidsprekers uit?

Ja, door een hoofdtelefoon aan te sluiten via de 3,5 mm-jack aan de voorkant wordt het geluid van de luidsprekers automatisch uitgeschakeld. Trek de hoofdtelefoon eruit om de normale weergave op de luidsprekers te herstellen.

GEBRUIKSAANWIJZING UX-G46 JVC

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (zodat alle lampjes en aanduidingen doven). Zorg bij het installeren van de apparatuur dat de stekkers gemakkelijk toegankelijk zijn. Met de O/1 STANDBY/ON toets kunt u de stroom niet geheel uitschakelen.

• Met het toestel standby geschakeld, licht het STANDBY lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

Ter vermijding van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel het toestel niet bloot aan regen of vocht.

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1 Voorkant:

Geen belemmeringen en voldoende ruimte.

2 Zijkanten/boven-/onderkant:

Geen belemmeringen plaatsen in de hieronder aangegeven zones.

3 Onderkant:

Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Bij het achterpaneel van de eenheid is een ventilator bevestigd om ophoping van hitte in de eenheid te voorkomen zodat de eenheid normaal blijft werken. De ventilator start automatisch te draaien wanneer het volume tot een bepaald niveau wordt verhoogd zodat de eenheid wordt gekoeld.

Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.) - Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. - Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen. Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

Overmatige geluidsdruk van oordopjes of hoofdtelefoons kan gehoorschade veroorzaken.

ATTENZIONE:

Informatie voor gebruikers over het weggooien van oude apparatuur

NEDERLANDS

[Europese Unie]

Let op:

Dit symbool is alleen geldig in de Europese Unie.

Deze markering geeft aan dat het elektrische en elektronische apparatuur bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Het product moet in plaats daarvan worden ingeleverd bij het relevante inzamelingspunt voor hergebruik van elektrische en elektronische apparatuur, voor juiste verwerking, terugwinning en hergebruik in overeenstemming met uw nationale wetgeving.

Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en aan het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid, die anders veroorzaakt zouden kunnen worden door onjuiste afvalverwerking van dit product. Neem voor meer informatie over inzamelingspunten en hergebruik van dit product contact op met de gemeente in uw woonplaats, het afvalverwerkingsbedrijf of de winkel waar u het product hebt aangeschaft.

Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstemming met de nationale wetgeving.

(Zakelijke gebruikers)

Bezoek als u dit product wilt verwijderen onze website www.jvc-europe.com voor informatie over het terugnemen van het product.

[Landen buiten de Europese Unie]

Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land voor de verwerking van oude elektrische en elektronische apparatuur.

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Duitsland

Geachte klanten,

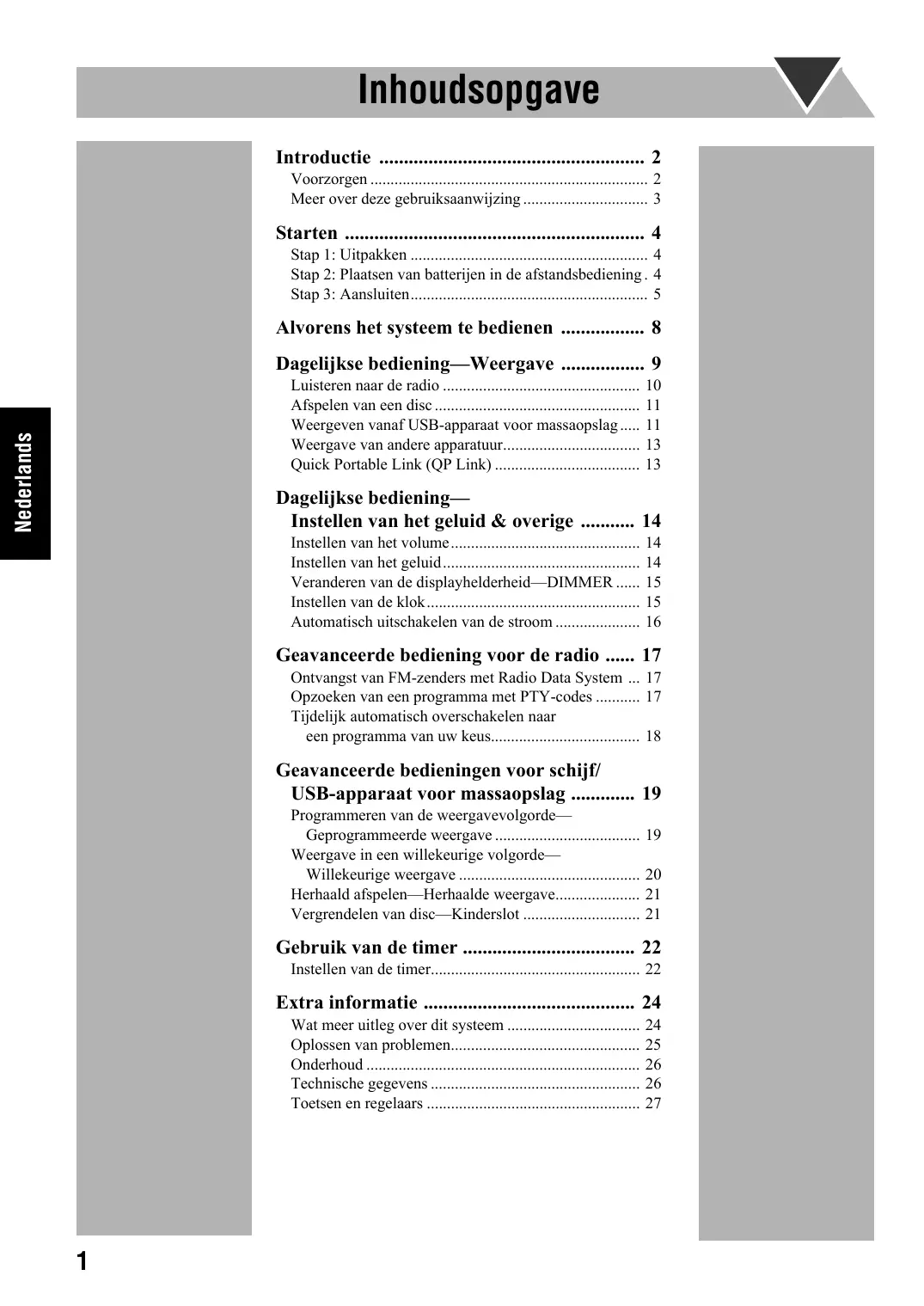

Meer over deze gebruiksaanwijzing 3

Starten 4

Stap 1: Uitpakken 4

Stap 2: Plaatsen van batterijen in de afstandsbediening. 4

Stap 3: Aansluiten 5

Alvorens het systeem te bedienen 8

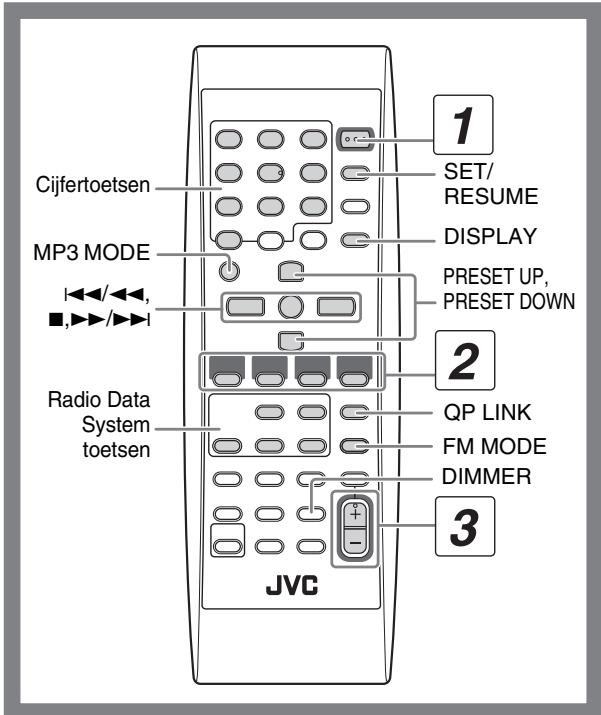

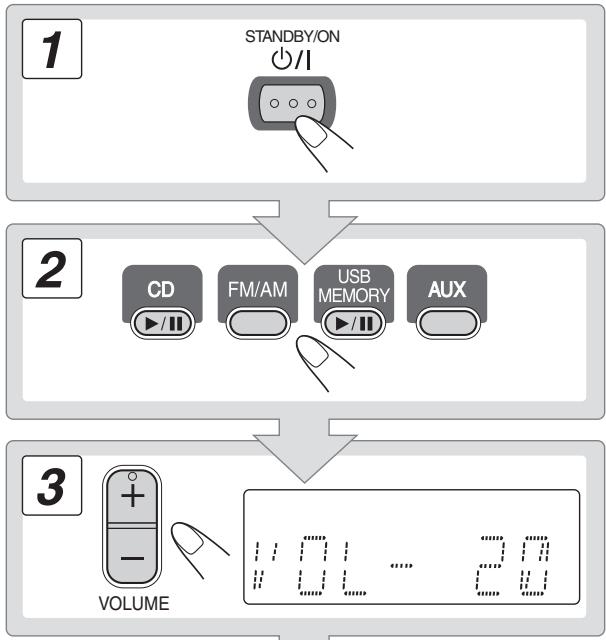

Dagelijkse bediening—Weergave 9

Luisteren naar de radio 10

Afspelen van een disc 11

Weergeven vanaf USB-apparaat voor massaopslag..... 11

Weergave van andere apparatuur 13

Quick Portable Link (QP Link) 13

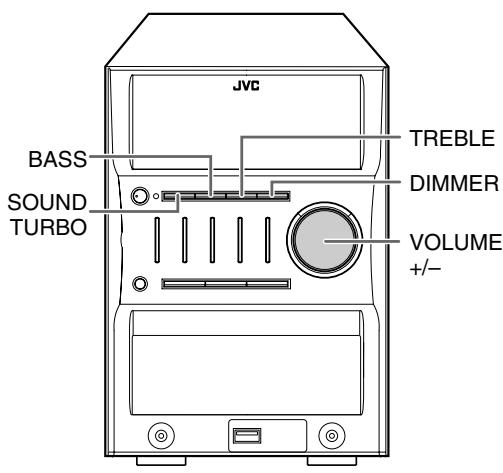

Dagelijkse bediening—Instellen van het geluid & overige 14

Instellen van het volume 14

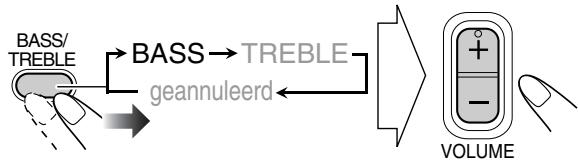

Instellen van het geluid 14

Veranderen van de displayhelderheid—DIMMER..... 15

Instellen van de klok. 15

Automatisch uitschakelen van de stroom 16

Geavanceerde bediening voor de radio .... 17

Ontvangst van FM-zenders met Radio Data System ... 17

Opzoeken van een programma met PTY-codes 17

Tijdelijk automatisch overschakelen naar een programma van uw keus. 18

Geavanceerde bedieningen voor schijf/ USB-apparaat voor massaopslag 19

Programmeren van de weergavevolgorde— Geprogrammeerde weergave 19

Weergave in een willekeurige volgorde— Willekeurige weergave 20

Herhaald afspelen—Herhaalde weergave 21

Vergrendelen van disc—Kinderslot 21

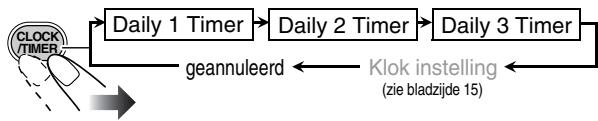

Gebruik van de timer 22

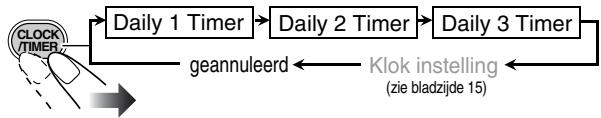

Instellen van de timer 22

Extra informatie 24

Wat meer uitleg over dit systeem 24

Oplossen van problemen 25

Onderhoud 26

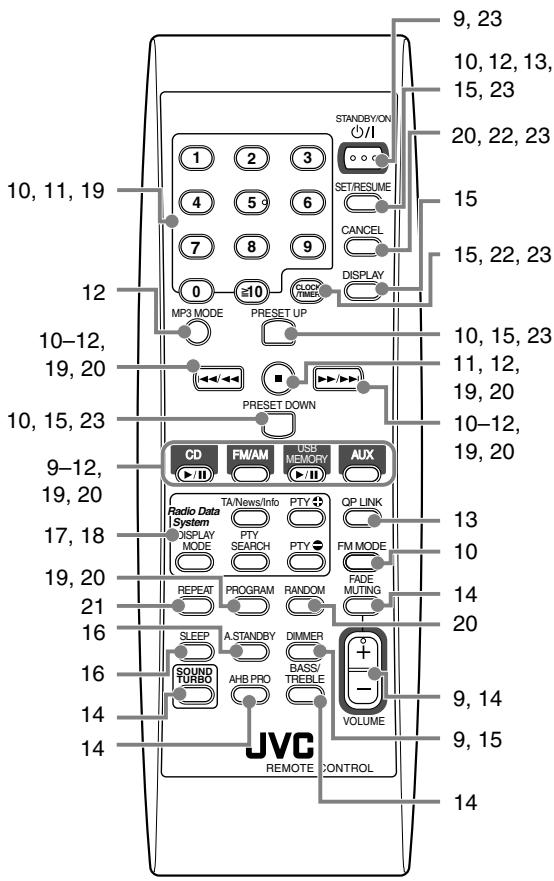

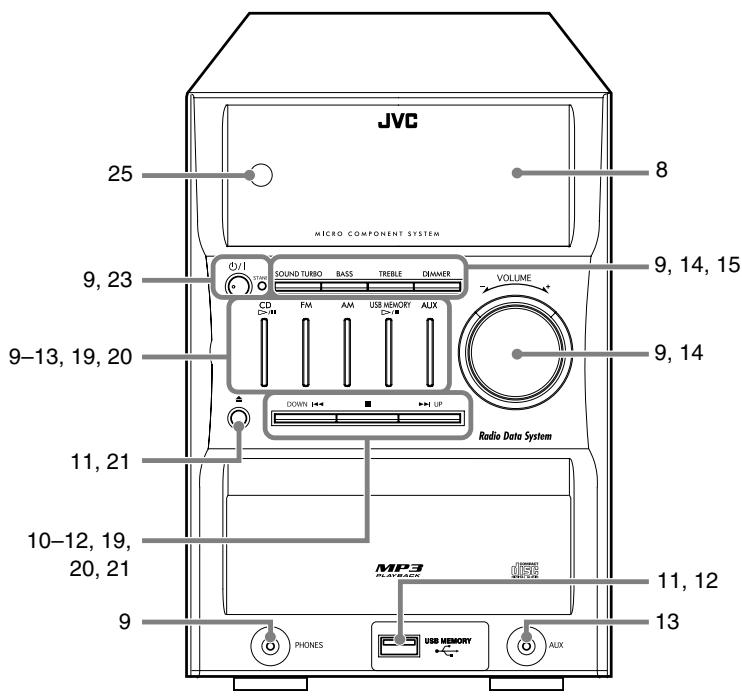

Toetsen en regelaars 27

Introductie

Dank u voor de aankoop van het JVC Micro Component System.

We hopen dat het een waardevolle aanvulling voor uw huis is, waarvan u jarenlang plezier zult hebben.

Lees deze handleiding zorgvuldig voordat u het nieuwe stereosysteem gaat bedienen.

Hierin vindt u alle informatie die u nodig hebt voor het instellen en gebruiken van het systeem.

Neem contact op met de verkoper als u vragen hebt, die niet in de handleiding worden beantwoord.

Voorzorgen

Installeren

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C.
• Installeer het systeem op een plaats die goed kan worden geventileerd zodat het systeem niet oververhit kan raken.

Installeer het systeem NIET in de buurt van warmtebronnen of op plaatsen die aan het directe zonlicht, overmatig stof of trillingen onderhevig zijn.

• Zorg dat er voldoende afstand is tussen het systeem en de TV.
• Voorkom storing met de TV en houd de luidsprekers derhalve uit de buurt van de TV.

Stroombron

• Houd altijd de stekker vast en trek niet aan het netsnoer om het systeem van het stopcontact te ontkoppelen.

Raak het netsnoer NIET met natte handen aan.

Condensvorming

In de volgende gevallen kan er condens op de lenzen in het systeem worden gevormd:

• Nadat de verwarming in de kamer wordt aangezet, in een vochtige kamer.
• Indien het systeem direct van een koude naar een warme ruimte wordt verplaatst.

Het systeem functioneert dan mogelijk onjuist. Laat het systeem in dat geval een paar uur ingeschakeld totdat het vocht is verdampt, trek de stekker uit het stopcontact en steek vervolgens de stekker weer in het stopcontact.

Interne hitte

• Bij het bedieningspaneel is een ventilator gemonteerd om hitteophoping in het toestel te voorkomen (zie bladzijde G-3).

Let voor de veiligheid goed op het volgende:

Zorg dat er een goede ventilatie rond het hoofdtoestel is. Het systeem kan oververhit raken en worden beschadigd door een slechte ventilatie. - Blokkeer de ventilator en ventilatieopeningen of gaten NIET. Indien door een krant, doek, etc. geblokkeerd, kan de hitte mogelijk niet goed worden afgevoerd.

Overige

• Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop alvorens verder gebruik indien er een metalen voorwerp of vloeistof in het systeem terecht is gekomen.

Demonteer het systeem NIET. Er zijn geen door de gebruiker te repareren onderdelen in het systeem.

• Trek de stekker van het netsnoer uit het stopcontact indien u het systeem voor langere tijd niet gaat gebruiken.

Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem verkeerd functioneert.

Meer over deze gebruiksaanwijzing

Om deze gebruiksaanwijzing eenvoudig en gemakkelijk te begrijpen te houden, hebben wij de volgende methodes gebruikt:

• Bedieningen met toetsen en regelaars worden als hieronder getoond uitgelegd. In deze gebruiksaanwijzing worden voornamelijk bedieningen met de afstandsbediening beschreven; u kunt echter ook de toetsen en regelaars op het hoofdtoestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben.
• Bepaalde gerelateerde tips en opmerkingen worden later in de "Wat meer uitleg over dit systeem" en "Oplossen van problemen", gedeelten beschreven, en niet in het gedeelte dat de bediening beschrijft. Ga naar deze gedeelten voor antwoorden indien u meer over een bepaalde functie wilt weten of twijfelt over de werking van een functie.

	Toont dat u kort op de toets drukt.
	Toont dat u kort en herhaaldelijk op de toets drukt totdat de gewenste optie is gekozen.
	Toont dat u op een van de toetsen drukt.
2 sec.	Toont dat u de toets een aantal seconden ingedrukt houdt. ·Het cijfer in de pijl toont het aantal in te drukken seconden (in dit voorbeeld, 2 seconden). ·Indien er geen cijfer in de pijl worden getoond, houdt u de toets ingedrukt totdat de procedure geheel isuitgevoerd of het gewenste resultaat is verkregen.
	Toont dat u de regelaar in de aangegeven richting(en) draait.

Remote ONLY	Toont dat deze bediening uitsluitend met de afstandsbediening kan worden uitgevoerd.
Main Unit ONLY	Toont dat deze bediening uitsluitend met de toetsen en regelaars op het hoofdtoestel kan worden uitgevoerd.

Starten

Stap 1: Pak het systeem uit en controleer de accessoires.

Stap 2: Plaats batterijen in de afstandsbediening.

Stap 3: Verbind de diverse onderdelen, bijvoorbeeld de AM/FM-antennes, luidsprekers, enz. (zie bladzijden 5 t/m 7).

Steek als laatste de stekker in een stopcontact.

U kunt het systeem nu gebruiken.

Stap 1: Uitpakken

Controleer na het uitpakken dat u alle volgende onderdelen heeft. Het tussen haakjes aangegeven cijfer toont het bijgeleverde aantal van de onderdelen.

FM-antenne (1) AM-ringantenne (1) - Afstandsbediening (1) - Batterijen (2)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

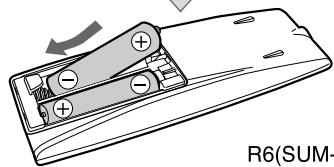

Stap 2: Plaatsen van batterijen in de afstandsbediening

Plaats de batterijen met de (+ en -) polen in de juiste richting in de afstandsbediening.

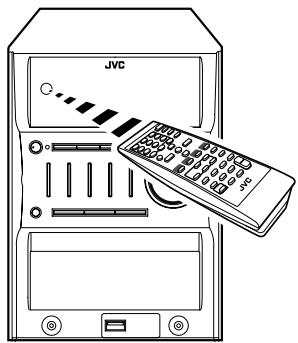

• Wanneer het bereik of de effectiviteit van de afstandsbediening vermindert, vervangt u beide batterijen.

1

2

3 NL

weggooien, maar inleveren als KCA.

Waarschuwing

Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonnestraling, vuur of dergelijke.

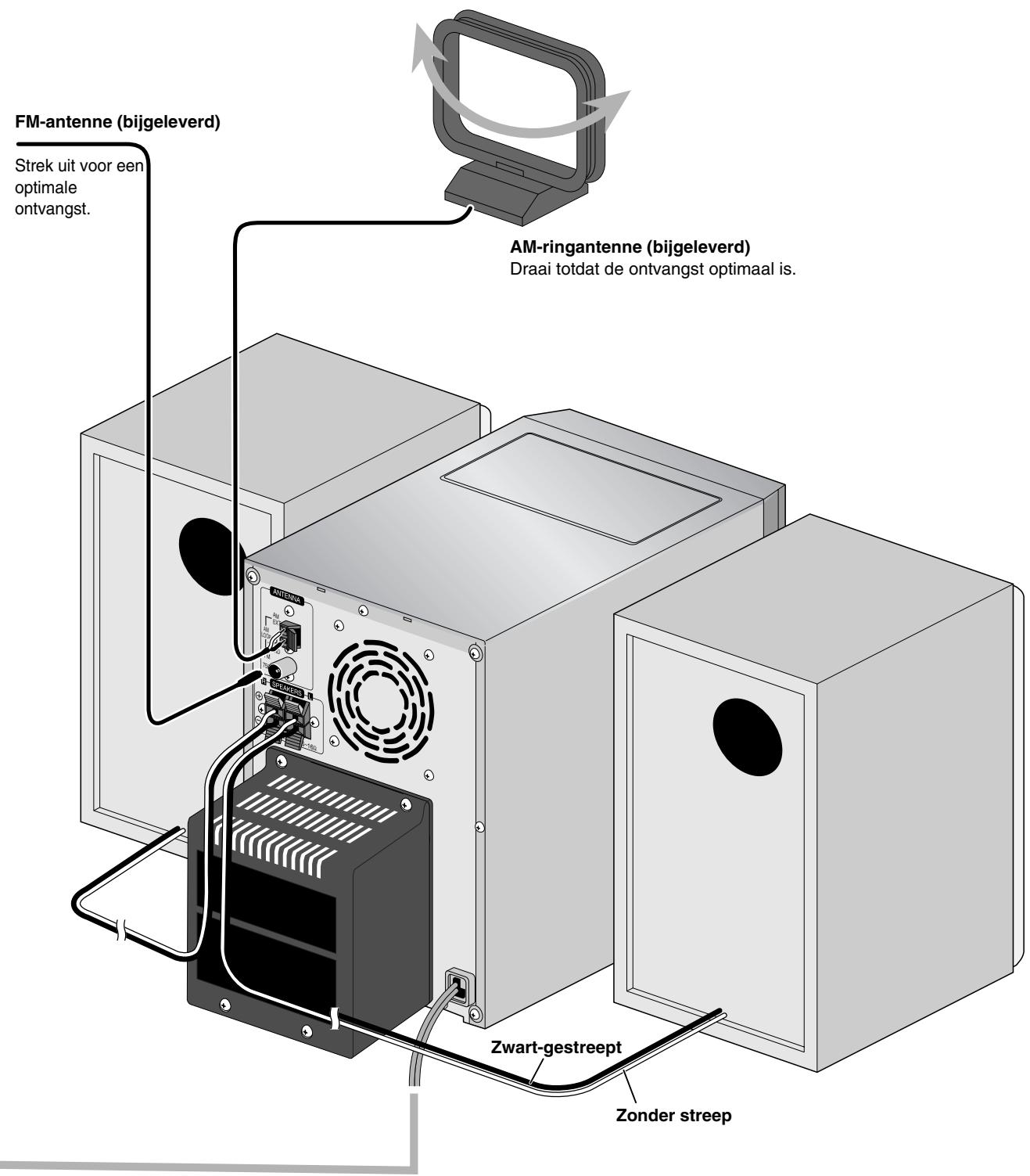

Stap 3: Aansluiten

Indien u gedetailleerde informatie wilt, zie bladzijde 7.

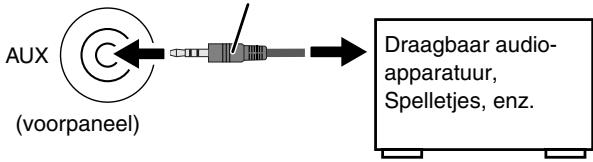

Voor meer gedetailleerde informatie over het aansluiten van externe apparatuur, zie bladzijde 13.

De afbeeldingen van de in- en uitgangsaansluitingen hieronder zijn standaard voorbeelden.

Zie tevens de gebruiksaanwijzing van andere te verbinden componenten, waar de namen van aansluitingen op het achterpaneel mogelijk verschillen.

Schakel de stroom van alle componenten uit alvorens verbindingen te maken.

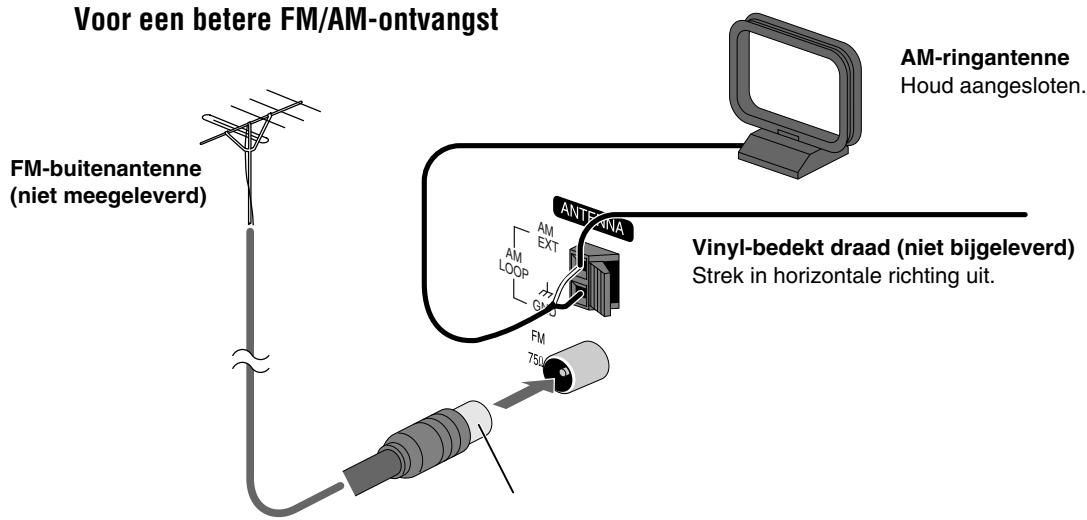

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75Ω draad met coaxiale stekker (IEC of DIN45325).

Naar een stopcontact

Steek de stekker van het netsnoer pas in een stopcontact nadat alle verbindingen zijn gemaakt.

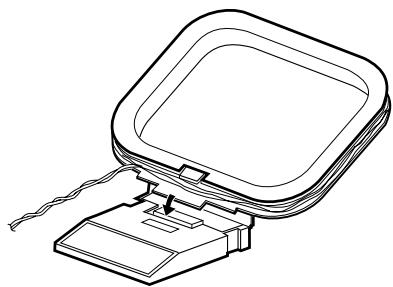

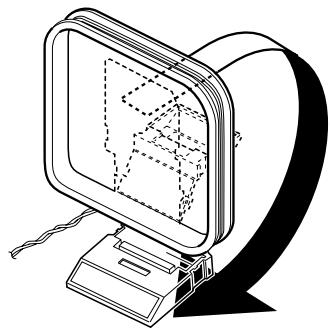

In elkaar zetten en aansluiten van de AM-ringantenne

In elkaar zetten van de AM-ringantenne

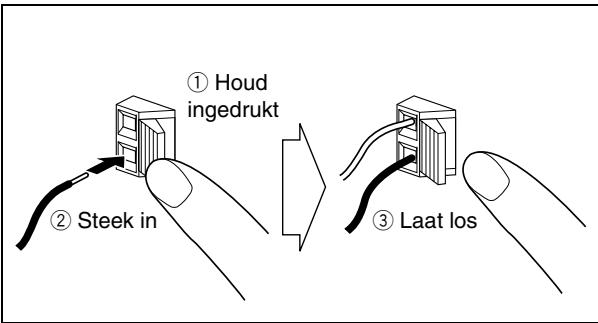

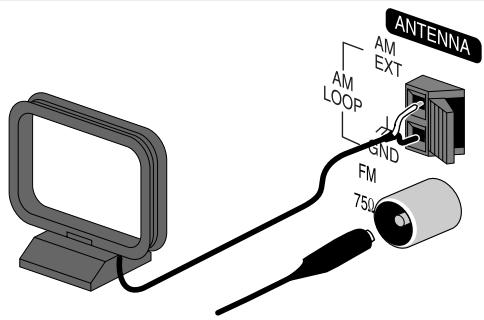

Aansluiten van de AM-ringantenne

Sluit het draad juist aan: Het witte uiteinde met AM EXT en het zwarte uiteinde met GND.

• Indien het draad van de AM-ringantenne of luidsprekersnoeren met vinyl bedekt is, moet u het vinyl verwijderen door het te draaien zodat het uiteinde van het draad blootligt.
• Zorg dat de antennegeleiders geen contact maken met andere aansluitingen, snoeren en het netsnoer. Houd de antennes tevens uit de buurt van metalen onderdelen van het systeem, snoeren en het netsnoer. De ontvangst kan anders mogelijk slechter worden.

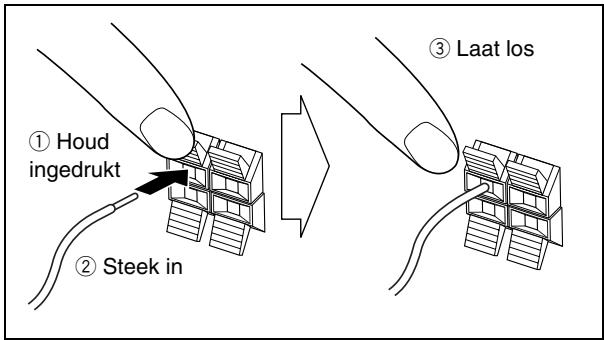

Aansluiten van de luidsprekersnoeren

Controleer dat beide luidsprekers juist en stevig zijn aangesloten.

Verbind de luidsprekersnoeren in overeenstemming met de polariteit van de luidsprekeraansluitingen: Het zwart-gestreepte snoer met (-) en het snoer zonder streep met (+).

• Verbind NIET meer dan een luidspreker met iedere aansluiting.
• Zorg dat de geleiderdraden van de luidsprekersnoeren GEEN contact maken met andere metalen onderdelen van het systeem.

Alvorens het systeem te bedienen

De aanduidingen op het display geven u informatie tijdens bediening van het systeem.

Zorg dat u alvorens het systeem te bedienen weet welke indicator en hoe deze op het display oplicht.

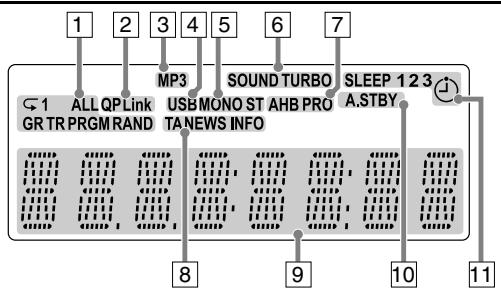

Aanduidingen op het hoofddisplay

Tijdens het luisteren naar de radio:

• Wanneer u AUX kiest:

Tijdens weergave van een CD:

Tijdens weergave van een MP3*:

Fragment- Verstreken nummer weergavetijd

Huidige fragmentnummer

Verstreken weergavetijd

• Wanneer u USB MEMORY kiest:

Huidige fragmentnummer

Verstreken weergavetijd

• Met de discweergave gestopt:

Als RESUME is ingeschakeld, wordt op het display RESUME weergegeven. Dit is ook het geval als het USB-apparaat voor massaopslag is gestopt.

CD:

Totaal aantal fragmenten

Totale weergavetijd

MP3:

Tijdens de "TRACK" functie:

Totaal aantal fragmenten

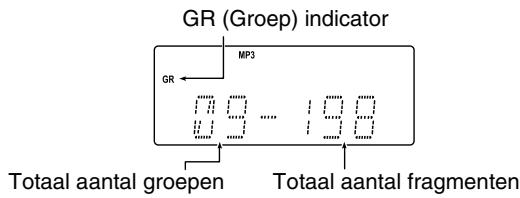

Tijdens de "GROUP"-functie:

Totaal aantal groepen

Totaal aantal fragmenten

• Bij het starten van de weergave van een MP3-disc, verschijnen het fragmentnummer en de fragmentnaam (en ID3 Tag) voordat de verstreken weergavetijd wordt weergegeven.

Weergavefunctie-indicators

• RAND (willekeurig): Licht op als de willekeurige weergavefunctie wordt geactiveerd.
• PRGM (programma): Licht op wanneer de geprogrammeerde weergavefunctie wordt geactiveerd.
• ⊃: Licht op wanneer de herhaalfunctie is geactiveerd.

-1: Herhalen van het fragment.

-ALL: Herhalen van alle fragmenten.

-GR: Herhalen van alle fragmenten in de geselecteerde groep (alleen MP3).

QP Link-indicator

• Licht op wanneer QP Link wordt geactiveerd.

MP3-indicator

• Licht op wanneer een MP3 wordt herkend.

4 USB-indicator

• Licht op wanneer USB MEMORY wordt geselecteerd.

5 FM-ontvangstindicators

• MONO: Licht op wanneer de FM-monofunctie is geactiveerd.
• ST (stereo): Licht op wanneer op een FM-stereozender met voldoende signaalsterkte is afgestemd.

6 SOUND TURBO-indicator

• Licht op wanneer SOUND TURBO is geactiveerd (zie bladzijde 14).

• Licht op wanneer de AHB PRO worden geactiveerd.

8 TA/Programmatype (PTY)-indicator

-TA/News/Info: Licht op en toont het huidige gekozen programmatype voor PTY-standingbyontvangst.

-TA/News/Info: Knippert wanneer automatisch met PTY-standingbyontvangst op een programma worden afgestemd.

9 Hoofddisplay

10 A.STBY (automatisch standby)-indicator

• Licht op wanneer automatisch standby wordt geactiveerd.
• Knippert wanneer de discweergave stopt met automatisch standby geactiveerd.

[1] Timerindicators

• : Licht op wanneer de dagelijkse timer standby staat; knippert tijdens de werking.
• 1/2/3: Licht op wanneer een dagelijkse timer (1, 2 of 3) standby is geschakeld; knippert tijdens het instellen of de werking.
• SLEEP: Licht op wanneer de inslaaptimer wordt geactiveerd.

Dagelijkse bediening—Weergave

1 Schakel de stroom in.

Het STANDBY-lampje op het hoofdtoestel schakelt uit.

• Zonder een druk op STANDBY/ON / , wordt het systeem nu ingeschakeld door in de volgende stap op een van de bronkeuzetoetsen te drukken.

2 Kies de bron.

De weergave start automatisch indien de gekozen bron gereed staat. - Indien u op AUX heeft gedrukt, moet u de weergave met de externe component starten.

3 Stel het volume in.

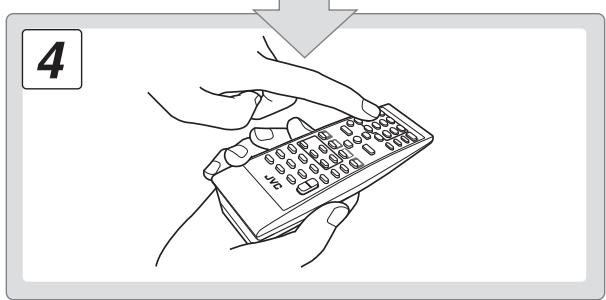

4 Bedien de gewenste bron zoals later uitgelegd.

Uitschakelen (standby) van het systeem

STANDBY/ON

Het STANDBY-lampje op het hoofdtoestel licht op.

Tijdens standby wordt ook nog een kleine hoeveelheid stroom verbruikt.

De klokweergave uitschakelen om energie te besparen

Met het systeem uitgeschakeld...

DIMMER

• Druk nogmaals op de toets om de klokaanduiding te tonen.

Voor privé-luisteren

Verbind een hoofdtelefoon met de PHONES-aansluiting op het hoofdtoestel. Er wordt nu geen geluid meer via de luidsprekers weergegeven. Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten. - Er wordt weer geluid via de luidsprekers weergegeven zodra u de hoofdtelefoon ontkoppelt.

Schakel het systeem NIET uit (standby) met het volume nog in een zeer hoge stand gesteld; Een plotseling hard geluid zou namelijk uw gehoor, de luidsprekers en/of hoofdtelefoon kunnen beschadigen wanneer u later het systeem weer inschakelt of de weergave start.

Luisteren naar de radio

Kiezen van de golfband (FM of AM)

U kunt hetzelfde doen met de knoppen FM en AM op het apparaat.

Afstemmen op een zender

Met FM of AM gekozen...

Afstandsbediening:	Hoofdtoestel:
1 sec.	1 sec.

De frequentie verandert op het display.

De frequentie stopt met veranderen zodra op een zender (frequentie) met voldoende signaalsterkte is afgestemd.

• De frequentie verandert stap-voor-stap wanneer u herhaaldelijk op de toets drukt.

Om het zoeken handmatig te stoppen, drukt u op een van de toetsen.

Indien de ontvangen FM-zender slecht klinkt

MONO:

De ontvangst wordt verbeterd, maar het stereo-effect gaat verloren. De MONO-indicator licht op.

STEREO:

Kies normaliter dit. Het stereo-effect wordt hersteld.

Vastleggen van zenders

U kunt 30 FM-zenders en 15 AM-zenders als voorkeurzenders vastleggen.

1. Stem op een vast te leggen zender af. 2. Activeer de functie voor Voorkeurnummers.

• Voltooi de volgende procedure terwijl de aanduiding op het display knippert.

3. Kies het voorkeurnummer van de vastgelegde zender.

①

2

3

Voorbeelden:

Voor het kiezen van

Voor het kiezen van voorkeurnummer 30, drukt u op ≥ 10→ 3→ 0

• U kunt tevens de PRESET UP/PRESET DOWN toetsen gebruiken.

4 Leg de zender vast.

memo

• Als u een station vooraf op MONO instelt, worden het station met de instelling MONO vastgelegd.

Afstemmen op een vastgelegde zender

2 Kies het voorkeurnummer van de vastgelegde zender.

1

2

3

• U kunt tevens de PRESET UP of PRESET DOWN gebruiken.

4

5

6

7

8

9

0

10

Afspeelbare media en bestanden

Dit systeem kan de volgende media- en bestandstypen weergeven.

Media	Audio-CD, CD-R/RW, USB- apparaat voor massaopslag
Bestandsindeling	MP3

Audio-CD	CD-R	CD-RW
COMPACT DISC DIGITAL AUDIO	COMPACT DISC DIGITAL AUDIO Recordable	COMPACT DISC DIGITAL AUDIO ReWritable

• Dit systeem geeft bepaalde bestanden niet weer, hoewel de indelingen ervan hierboven vermeld staan.
• Let op bij weergave van een DualDisc: de niet-DVD-kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio"-standaard. Het gebruik van de niet-DVD-kant met dit toestel wordt derhalve afgeraden.

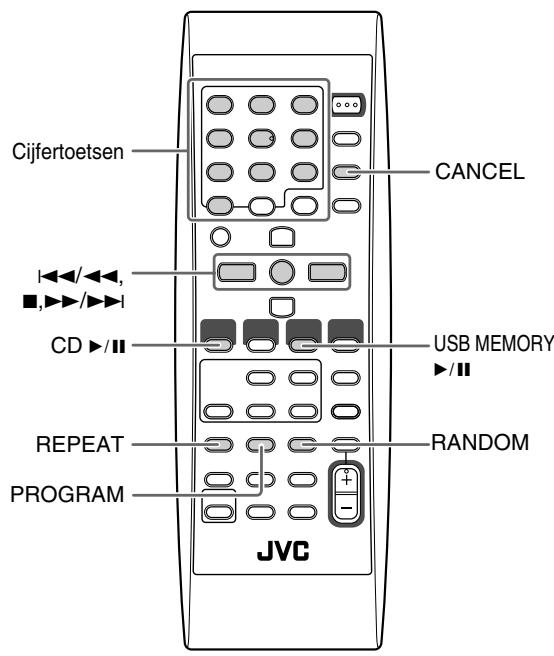

Afspelen van een disc

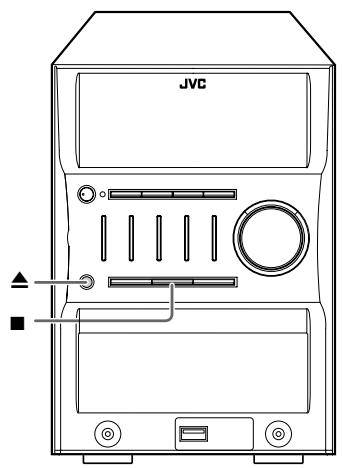

Plaatsen van een disc

U kunt discs plaatsen tijdens weergave van een andere bron.

Voor het sluiten van de disklade drukt u nogmaals op .

• Indien de disklade open is, zal de lade sluiten en de weergave starten door een druk op CD /II.

Starten:	Pauzeren:	Stoppen:
CD Druk nogmaals om wee ter starten.	CD Druk nogmaals om wee ter starten.

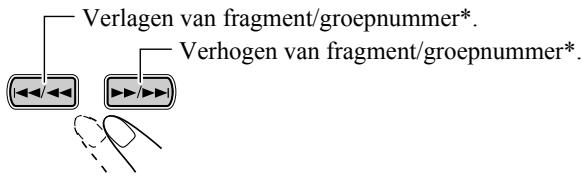

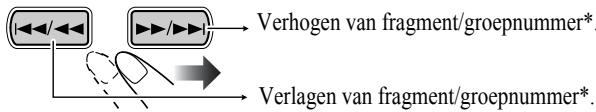

Kiezen van een fragment/groep*

• Zie "Voor MP3-weergave" op bladzijde 12 voor details aangaande het kiezen van een groep.

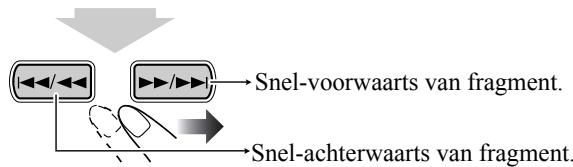

Opzoeken van een bepaald gedeelte

Houd tijdens weergave van een disc ingedrukt totdat het gewenste gedeelte is bereikt.

Er wordt tijdens deze bewerking geen geluid weergegeven bij MP3-bronnen.

Direct opzoeken van een fragment en starten van de weergave

1

Voorbeelden:

Voor het kiezen van

fragmentnummer 5, drukt u op 5.

Voor het kiezen van

fragmentnummer 15, drukt u op ≥ 10 → 1 → 5

Voor het kiezen van

fragmentnummer 30, drukt u op ≥ 10 → 3 → 0

(Voor MP3-bronnen met 100 of meer fragmenten)

Voor het kiezen van fragmentnummer 125, drukt u twee keer op ≥ 10 → 1 → 2 → 5

• Bij maximaal 99 fragmenten, drukt u twee keer op ≥ 10 om terug te gaan naar de instelling voordat u op ≥ 10 drukte.

0

10

Weergeven vanaf USB-apparaat voor

massaopslag

Deze apparatuur heeft een USB MEMORY aansluiting op het voorpaneel. U kunt een USB-apparaat voor massaopslag, zoals een USB-flashgeheugen, Digital Audio Player (DAP), enz. op dit systeem aansluiten. Dit systeem kan geen USB-apparaat voor massaopslag herkennen waarvan het vermogen hoger is dan 5V / 500mA.

BELANGRIJK

• U kunt een computer niet aansluiten op de ingang USB MEMORY van het systeem.
• U kunt vanaf deze apparatuur geen data naar uw USB-apparaat voor massaopslag sturen.
• Zet het volume altijd op "VOL-MIN" wanneer u andere apparatuur aansluit of loskoppelt.
• Sluit het USB-apparaat voor massaopslag rechtstreeks aan op het systeem. Het gebruik van een USB-hub kan een storing veroorzaken.
• Fragmenten die volgens een speciale methode zijn gecodeerd of versleuteld, kunt u niet weergeven op het toestel.

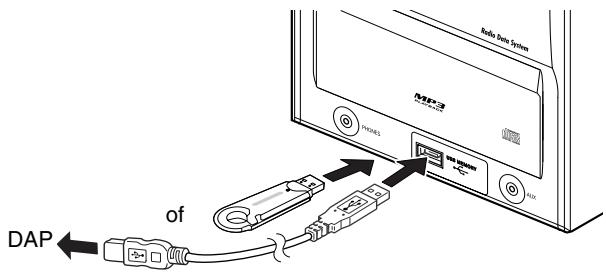

Het USB-apparaat voor massaopslag rechtstreeks op het systeem aansluiten

Wanneer u een USB-apparaat voor massaopslag aansluit, dient u ook diens handleiding te raadplegen.

• Wanneer het USB-apparaat voor massaopslag wordt losgekoppeld, dient u ervoor te zorgen dat het systeem gestopt is.

Geluiden op het USB-apparaat voor massaopslag weergeven

Starten:	Pauzeren:	Stoppen:
USB MEMORY	USB MEMORY
	Druk nogmaals om waar te starten.

• De USB-indicator op het display is verlicht als u USB MEMORY hebt geselecteerd.

Kiezen van een fragment/groep*

• Zie "Voor MP3-weergave" op deze pagina voor details aangaande het kiezen van een groep.

Weergave hervatten van Audio CD/MP3/USB-apparaat voor massaopslag

Als u tijdens de weergave op drukt, worden de positie van het fragment waar u stopte in het apparaat opgeslagen.

Door op CD ▶ of USB MEMORY ▶ te drukken, kunt u de weergave starten vanaf het punt waarop u het gestopt hebt.

• Als u op △ drukt of het USB-apparaat voor massaopslag loskoppelt, wist u de positie van het fragment waar u de weergave stopte.
• Druk, als u vanaf het eerste fragment wilt weergeven terwijl hervatten actief is tijdens de weergave, twee keer op en vervolgens op CD ▶ of USB MEMORY ▶.

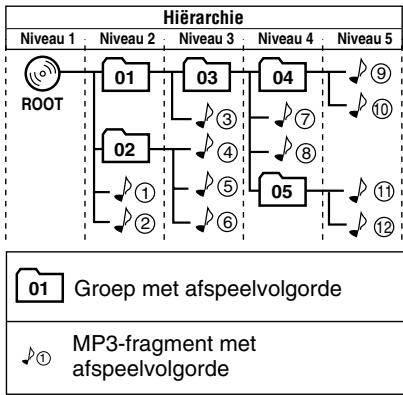

Voor MP3-weergave

Afhankelijk van de MP3-weergavefunctie, werken ◀◀ / ◀ / ▶▶ / ▶▶ of de cijfertoetsen voor het kiezen van een groep of fragment.

Voorbeelden:

Indien de MP3-weergavefunctie "GROUP" is

U kunt de MP3-weergavefunctie veranderen door een druk op MP3 MODE.

• Door iedere druk op de toets verandert de MP3-weergavefunctie als volgt:

TRACK ↔ GROUP

TRACK:	Er wordenuitsluitend fragmenten herkend (groepen worden genexeerd). | ⟨/>, ▷/⟩ en de cijfertoetsen werken voor hetkiezen van fragmenten van MP3-discs.
GROUP:	Zowel groepen als fragmenten worden herkend. | ⟨/>, ▷/⟩ en de cijfertoetsen werken voor hetkiezen van de coopen van MP3-discs. De cijfertoetsen werken voor hetkiezen van het fragmentnummer in de coop.

Weergave van andere apparatuur

Verbinden van andere apparatuur

U kunt apparatuur met analoge audio-uitgangsaansluitingen, bijvoorbeeld een DAP of TV, met gebruik van een stereoministekkersnoer (niet bijgeleverd) verbinden.

Stereo-ministekkersnoer (niet bijgeleverd)

Indien de audio-uitgang van de andere apparatuur niet voor een stereo-ministekker geschikt is,

moet u een stekkeradapter kopen zodat de stereoministekker met de audio-uitgang kan worden verbonden. Zie tevens de bij de andere apparatuur geleverde gebruiksaanwijzingen.

BELANGRIJK

• Stel het volume altijd in de "VOL-MIN"-stand Alvorens andere apparatuur aan te sluiten of te ontkoppelen.

Het geluidsniveau van andere apparatuur bijstellen

U kunt het geluidsniveau van de invoer van aangesloten apparatuur bijstellen als het inkomende signaal te zwak of te sterk is.

1 Selecteer AUX als bron. 2 Stel het invoerniveau bij.

AUX LVL 1: Normaal invoerniveau (fabrieksinstelling).

Geschikt voor apparatuur met een laag invoerniveau (zoals draagbare geluidsapparatuur).

AUX LVL 2: Verzwakt invoerniveau.

Geschikt voor apparatuur met een hoog invoerniveau (zoals DVD-spelers).

memo

• Als u denkt dat het uitvoerniveau van de externe apparatuur hoog is, selecteert u AUX LVL 2.

Quick Portable Link (QP Link)

Als u andere apparatuur, zoals een DAP, op de AUX-ingang aansluit en weergeeft, wordt de bron automatisch ingesteld op AUX.

De QP Link-indicator is verlicht als QP Link wordt geactiveerd.

Als QP Link actief is...

• Als via AUX een geluidsinvoer wordt ontvangen terwijl het systeem is ingeschakeld, wordt de bron automatisch op AUX ingesteld.
• Als via AUX een geluidsinvoer wordt ontvangen terwijl het systeem in standby staat, wordt het systeem automatisch ingeschakeld en het geluid weergegeven.
• U kunt niet van bron wisselen terwijl er via AUX een geluidssignaal wordt ontvangen.

Als u op de knop voor een andere bron drukt, knippert de QP Link-indicator enkele keren.

• Als u vanaf een draagbaar geluidsapparaat afspeelt, kan QP Link het systeem inschakelen, zelfs als de inslaaptimer het systeem op standby zet of als u dit doet. In dat geval schakelt u QP Link uit of stopt u de weergave op het apparaat dat op de AUX-ingang is aangesloten.
• Als de geluidsinvoer die via AUX wordt ontvangen klein is, kan het zo zijn dat de bron niet op AUX wordt ingesteld.
• Afhankelijk van de inhoud van de muziek schakelt de bron niet over op AUX.
• Het duurt een paar seconden voordat de bron op AUX wordt ingesteld, nadat andere apparatuur, zoals een DAP, is gestart en geluid doorgeeft. Dit komt doordat het systeem het signaal van de apparatuur moet detecteren.
• QP Link werkt niet als de klokweergave tijdens standby is uitgeschakeld.

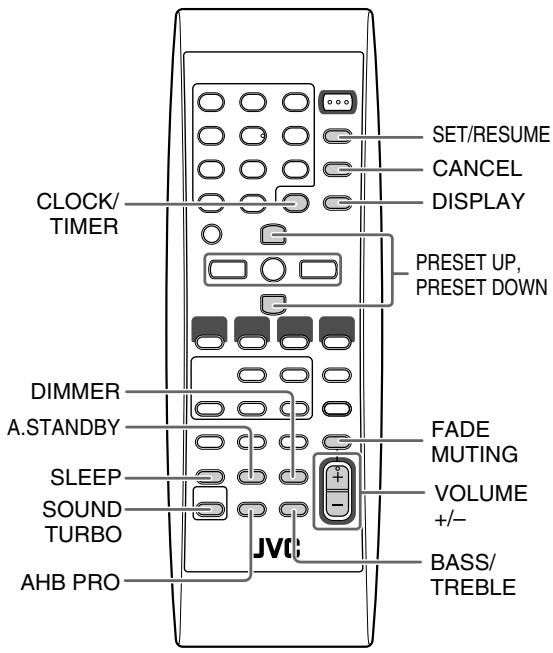

Dagelijkse bediening—Instellen van het geluid & overige

Afstandsbediening

Hoofdtoestel

Instellen van het volume

U kunt het volume vanaf niveau 0 (VOL-MIN) t/m niveau 31 (VOL-MAX) instellen.

Afstandsbediening:	Hoofdtoestel:
+ VOLUME	VOLUME

Snel dempen van het geluid

Voor het herstellen van het geluid, drukt u nogmaals of stelt u het volumeniveau in.

Instellen van het geluid

Versterken van het geluid—SOUND TURBO

Met deze functie kunt u het geluid versterken.

Versterken van de lage tonen—AHB PRO

U kunt de lage tonen versterken voor rijke, natuurgetrouwe lage tonen bij een laag volume.

Instellen van de toon—BASS/TREBLE

U kunt het niveau van de lage en hoge tonen vanaf 0 t/m +5 instellen.

Instellen van de lage tonen

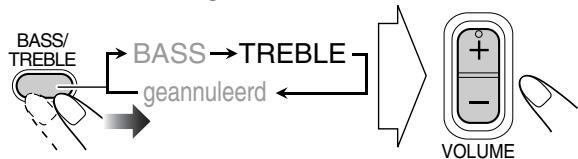

Instellen van de hoge tonen

U kunt dezelfde handeling op het systeem verrichten.

Als SOUND TURBO is ingeschakeld, is BASS/TREBLE uitgeschakeld.

Veranderen van de displayhelderheid—

DIMMER

U kunt het display dimmen.

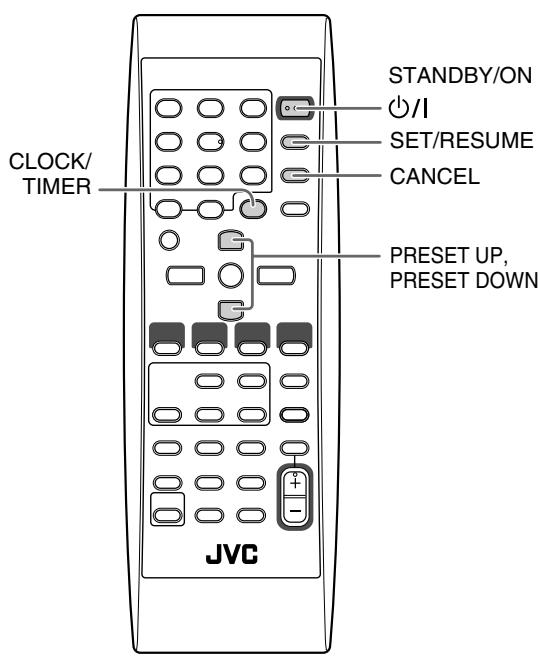

Instellen van de klok

U kunt de dagelijkse timers (zie bladzijde 22) niet gebruiken indien de ingebouwde klok niet is ingesteld.

• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de klok te annuleren.
• Druk op CANCEL om naar de voorgaande stap terug te keren.

1 Activeer de functie voor het instellen van de klok.

• Indien u de klok al eerder had ingesteld, moet u herhaaldelijk op de toets drukken totdat de (zie bladzijde 22) kloinstelfunctie is gekozen.

2 Stel het uur in.

3 Stel de minuut in.

"CLOCK OK" verschijnt en de ingebouwde klok start.

Controleren van de huidige tijd tijdens weergave

Indien er een stroomonderbreking is

De instelling van de klok wordt gewist en naar "0:00" teruggezet. U moet de klok opnieuw instellen.

Automatisch uitschakelen van de stroom

Uitschakelen van het toestel nadat de weergave is gestopt—Automatisch standby

Deze functie werkt alleen als de bron CD is.

De A.STBY-indicator licht op het display op als automatisch standby is geactiveerd.

De A.STBY-indicator begint te knipperen wanneer de discweergave stopt.

Het systeem wordt automatisch uitgeschakeld (standby) indien er, terwijl de indicator knippert, gedurende ongeveer 3 minuten geen bediening voor disc wordt uitgevoerd.

Uitschakelen van het systeem na een bepaalde tijd—Inslaaptimer

1 Voer de tijd in (in minuten).

2 Wacht totdat de ingestelde tijd dooft.

Controleren van de resterende tijd tot de uitschakeltijd

• U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

Geavanceerde bediening voor de radio

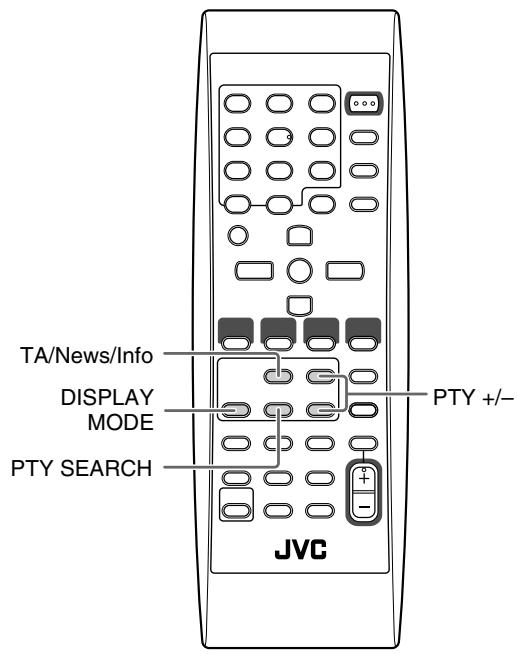

Afstandsbediening

Ontvangst van FM-zenders met

Radio Data System

Met het Radio Data System kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden.

• Indien afgestemd op een FM-station met Radio Data System.

Met dit systeem kunt u de volgende soorten Radio Data System-signalen ontvangen.

PS (Programma Service)	Toont de algemeen bekende zendennamen.
PTY (Programma Type)	Toont het soort programma dat wordt uit gezonden.
RT (Radio Tekst)	Toont tekstmededelingen die door de zender worden uit gezonden.
Enhanced Other Networks	Levert informatie over de soorten programma's die door Radio Data System-zenders van verschillende netwerken worden uit gezonden.

De Radio Data System-informatie weergeven

Tijdens het luisteren naar een FM-zender...

PS	De zendennamen worden getoond. “NO PS” verschijnt indien er geen signaal worden ontvangen.
PTY	Het type van het ontvangen programme worden getoond. “NO PTY” verschijnt indien er geen signaal worden ontvangen.
RT	De door de zender uit gezonden tekstmededelingen worden getoond. “NO RT” verschijnt indien er geen signaal worden ontvangen.

Opzoeken van een programma met

PTY-codes

U kunt een bepaald soort programma van de vastgelegde zenders (zie bladzijde 10) opzoeken door de PTY-code te specificeren.

Opzoeken van een programma met gebruik van de PTY-codes

1 Tijdens het luisteren naar een FM-zender...

2 Kies een PTY-code.

Bijv.: Met "NEWS" gekozen

De receiver zoekt de 30 vastgelegde FM-zenders af, stopt wanneer het gekozen programma wordt gezonden en stemt op die zender af.

• "NOT" en "FOUND" verschijnen afwisselend op het display indien er geen programma wordt gezonden.
• Druk tijdens het zoeken op PTY SEARCH om het zoeken voortijdig te stoppen.

Verder zoeken nadat is gestopt bij een ongewenste zender

Druk nogmaals op PTY SEARCH wanneer de aanduidingen op het display knipperen.

Tijdelijk automatisch overschakelen naar een programma van uw keus

Met de Enhanced Other Networks functie kan het systeem tijdelijk aan een vastgelegde FM-zender worden overgeschakeld die een gewenst programma uitzendt (TA, NEWS of INFO).

• Deze functie werkt tijdens het luisteren naar een FM-zender die de vereiste signalen uitstuurt.

Kies tijdens het luisteren naar een FM-zender een van de volgende:

TA	Verkeersinformatie in uw gebied
NEWS	Nieuws
INFO	Programma dat advies over diverse onderwerpen levert

Werking van de Enhanced Other Networks functie:

GEVAL 1

Indien een zender niet het door u gekozen programma uitzendt

Het systeem blijft op de huidige zender afgestemd.

Indien een zender een door u gekozen programma start uit te zenden, schakelt het systeem automatisch naar die zender over.

De indicator van de TA/News/Info begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt te knipperen en licht continu op).

GEVAL 2

Indien de zender waarop is afgestemd het door u gekozen programma uitzendt

De indicator van de TA/News/Info begint te knipperen.

Na het programma stopt de indicator met knipperen (de functie blijft geactiveerd).

Geavanceerde bedieningen voor schijf/USB-apparaat voor massaopslag

Afstandsbediening

Hoofdtoestel

Programmeren van de weergavevolgorde—Geprogrammeerde weergave

U kunt de volgorde bepalen voor het afspelen van fragmenten (maximaal 32) voordat u de weergave start. - U kunt geprogrammeerde weergave alleen gebruiken onder MP3 TRACK. - Druk op REPEAT om alle geprogrammeerde fragmenten te herhalen.

1 Druk op PROGRAM alvorens de weergave te starten.

2 Kies de gewenste fragmenten voor geprogrammeerde weergave.

1

2

3

4

5

6

7

8

9

0

(≥10)

Voorbeelden:

Voor het kiezen van

fragmentnummer 5, drukt u op 5.

Voor het kiezen van

fragmentnummer 15, drukt u op ≥10

→ 1 → 5

Voor het kiezen van

fragmentnummer 30, drukt u op ≥10 → 3 → 0

(Voor MP3-bronnen met 100 of meer fragmenten) Voor het kiezen van

fragmentnummer 125, drukt u twee keer op ≥ 10→ 1→ 2→ 5

• Bij maximaal 99 fragmenten, drukt u twee keer op ≥ 10 om terug te gaan naar de instelling voordat u op ≥ 10 drukte.

3 Herhaal stap 2 voor het programmeren van de overige fragmenten. 4 Start de weergave.

of

De door u gekozen fragmenten worden nu in de geprogrammeerde volgorde afgespeeld.

Verspringen van fragment:	Pauzeren:	Stoppen:
	CD of USB MEMORY Druk nogmaals om weer te starten.

• Tijdens geprogrammeerde weergave kunt u geen fragmenten selecteren met de cijfertoetsen.

Controleren van het programma

Terwijl de PRGM indicator op het display wordt getoond en alvorens weergave...

In de geprogrammeerde volgorde.

In de tegenovergestelde volgorde.

Veranderen van het programma

Terwijl de PRGM indicator op het display wordt getoond en alvorens weergave...

Wissen van de lastste stap:	Wissen van het—heleprogramma:
CANCEL
Toevoegen van stappen aan hetprogramma:
Herhaal stap 2 op pagina 19.

Uitschakelen van geprogrammeerde weergave

Terwijl de PRGM indicator op het display wordt getoond...

Geprogrammeerde weergave wordt tevens geannuleerd door een druk op ■.

• Tijdens geprogrammeerde weergave (de PRGM-indicator wordt op het display getoond) kunt u de disc niet openen. Indien er geen bediening wordt uitgevoerd, wordt geprogrammeerde weergave geannuleerd en kunt u de disc openen.

Weergave in een willekeurige volgorde — Willekeurige weergave

U kunt alle fragmenten op de geselecteerde disc of USB-apparaat voor massaopslag in willekeurige volgorde weergeven.

• U herhaalt alle fragmenten (ALL) door op REPEAT te drukken.

Druk op RANDOM.

De weergave start nu in een willekeurige volgorde.

• Indien de "GROUP"-functie voor de MP3-disc is gekozen, zal deze functie worden geannuleerd.

De willekeurige weergave stopt nadat alle fragmenten zijn afgespeeld.

Verspringen van fragment:	Pauzeren:	Stoppen:
	CD of USB MEMORY Druk nogmaals omweit te starten.

• Tijdens willekeurige weergave kunt u geen fragmenten selecteren met de cijfertoetsen.

Uitschakelen van willekeurige weergave

Terwijl de RAND-indicator op het display wordt weergegeven...

Herhaald afspelen — Herhaalde weergave

U kunt de weergave herhalen.

Voor CD/MP3 (TRACK-modus):

Voor MP3 (groepfunctie):

Tijdens geprogrammeerde weergave:

Tijdens willekeurige weergave:

→1	Herhalen van het huidige fragment.
GR →	Herhalen van alle fragmenten van de huidige groep (alleen met “GROUP” als MP3-weergavefunctie gekozen).
→ALL	Herhalen van alle fragmenten. (Kan worden geselecteerd bij normale en willekeurige weergave)
→	Herhalen van programme.

Vergrendelen van disc—Kinderslot

U kunt de disclade vergrendelen zodat de geplaatste disc niet kan worden uitgeworpen.

• Dit is mogelijk wanneer het systeem in standby is geschakeld.

Terwijl de disclade zich gesloten...

Voor het annuleren van de vergrendeling, herhaalt u dezelfde procedure.

"UNLOCKED" verschijnt op het display.

Afstandsbediening

Instellen van de timer

U kunt de dagelijkse timer bijvoorbeeld als wekker met muziek gebruiken.

• U kunt drie instellingen voor de dagelijkse timer vastleggen; u kunt echter slechts een dagelijkse timer tegelijkertijd gebruiken.
• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de timer te annuleren.
• Druk op CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.

Werking van de dagelijkse timer

Nadat de dagelijkse timer is ingesteld, lichten de timer ( ⊙ ) indicator en het timernummer (1, 2 of 3) op het display op. De dagelijkse timer wordt iedere dag op dezelfde tijd geactiveerd, totdat u de timer handmatig annuleert of een andere dagelijkse timer wordt geactiveerd.

Zodra de starttijd wordt bereikt

wordt het systeem ingeschakeld en wordt er afgestemd op de gespecificeerde zender of wordt de weergave van de gekozen bron gestart.

• Als u “P -- ” selecteert, wordt de laatst afgestemde zender geselecteerd.
• Als u "VOL--" selecteert, wordt de laatst opgegeven waarde geselecteerd.
• Tijdens de werking van de dagelijkse timer lichten de timer ( ⊙ ) indicator en het timernummer (1, 2 of 3) op het display op.
• De timerinstellingen blijven in het geheugen bewaard totdat u deze verandert.
• U kunt de bron veranderen of het volume instellen nadat de weergave door de dagelijkse timer is gestart, zonder dat de dagelijkse timer zich annuleert.

1 Kies de gewenste in te stellen timerfunctie—Dagelijks 1 timer, Dagelijks 2 timer of Dagelijks 3 timer.

Bijv.: Met de Daily Timer 1 instelfunctie gekozen

Wordt vervolgd...

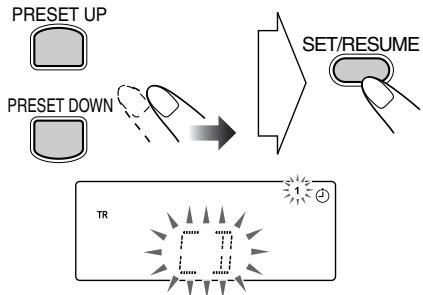

2 Stel de timer als gewenst in.

① Stel het uur en dan de minuut voor de starttijd in.

② Stel de uren en vervolgens de minuten voor de uitschakeltijd op dezelfde manier in. ③ Selecteer de weergavebron—"TUNER FM", "TUNER AM", "CD", "AUX" of "USB".

Voor "TUNER FM" en "TUNER AM":

Kies een voorkeurnummer of "P- - - -" door een druk op PRESET UP of PRESET DOWN, en druk vervolgens op SET.

④ Stel het volume in.

Als u "VOL - -" selecteert, wordt het volume ingesteld op de geluidssterkte voordat het systeem werd uitgeschakeld.

3 Schakel het systeem uit (standby) indien u de timer heeft ingesteld terwijl het systeem was ingeschakeld.

STANDBY/ON

Uitschakelen van de timer nadat de instelling is gemaakt

De dagelijkse timer wordt iedere dag op hetzelfde tijdstip geactiveerd en u wilt mogelijk op bepaalde dagen de timer niet gebruiken.

1 Kies de te annuleren timer.

2 Schakel de gekozen timer uit.

De nummerindicator van de overeenkomende dagelijkse timer dooft.

Voor het weer activeren van de timer, herhaalt u de stappen hierboven en drukt u in stap 2 op ...

De nummerindicator van de overeenkomende dagelijkse timer licht op.

Wat meer uitleg over dit systeem

Dagelijkse bediening—Weergave (zie bladzijden 9 t/m 13)

Luisteren naar de radio:

• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, worden de hiervoor onder dat nummer vastgelegde zenders gewist.
• De vastgelegde voorkeurzenders worden na een stroomstoring gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken. U moet in dat geval de zenders opnieuw vastleggen.

Een Disc/USB-apparaat voor massaopslag weergeven:

• Plaats een 8 cm disc in de binnenste cirkel van de disklade.
• U kunt geen "packet write" discs met dit systeem afspelen.

Voor MP3-weergave...

• MP3-discs hebben een langere inleestijd nodig dan normale CD's. (De vereiste tijd is afhankelijk van hoe complex de groepen/bestanden zijn opgenomen.)
• Bepaalde MP3-bestanden kunnen niet worden afgespeeld en worden dan overgeslagen. Dit komt door de opnamemethode en bepaalde voorwaarden.
• Gebruik ISO 9660 Level 1 of Level 2 als disc-formaat indien u zelf een MP3-disc opneemt.
• Dit systeem is geschikt voor weergave van MP3-bestanden met de .mp3 extensiecode (ongeacht hoofdletters/kleine letters).
• Bepaalde tekens en symbolen worden niet juist op het display getoond. Er kunnen maximaal 32 tekens (zonder de extensiecode) voor bestanden en 30 tekens voor ID3 tag op het display worden getoond.
• Neem ieder MP3-bestand bij voorkeur met een bemonsteringswaarde van 44,1 kHz en een bitwaarde van 128 kbps op.
• Dit systeem kan in totaal 500 fragmenten en 200 groepen herkennen op MP3-discs en 999 fragmenten en 250 groepen op een USB-apparaat voor massaopslag. Fragmenten en groepen die het maximale aantal overschrijden, kunnen niet worden herkend.
• De weergavevolgorde van MP3-fragmenten is mogelijk verschillend dan de door u opgenomen volgorde. Mappen die geen MP3-fragmenten bevatten worden genegeerd.

Configuratie van MP3-groepen en fragmenten

Dit systeem speelt MP3-fragmenten als volgt af. De afspeelvolgorde in de afbeelding is voor MP3-fragmenten op de disc.

MP3-fragmenten op een USB-apparaat voor massaopslag kunnen verschillend worden afgespeeld.

Quick Portable Link (QP Link)

• Zelfs als het stroomsnoer wordt afgesloten of verwijderd, wordt door het systeem onthouden of QP Link is ingeschakeld.
• De bron blijft AUX als u de andere apparatuur stopt, zoals een DAP.

Dagelijkse bediening—Instellen van geluid & overige (zie bladzijden 14 t/m 16)

Instellen van het volume:

• Verlaag eerst het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

Instellen van het geluid:

• Deze functie heeft tevens effect op het geluid van de hoofdtelefoon.
• SOUND TURBO en AHB PRO kunnen niet tegelijkertijd worden gebruikt.

Instellen van de klok:

• "0:00" knippert op het display totdat u de klok instelt.
• De klok loopt mogelijk 1 of 2 minuten per maand achter of voor. U moet in dat geval de klok gelijkzetten.

Automatisch uitschakelen van de stroom:

• Automatisch standby kan niet met de volgende bedieningen worden geannuleerd.
• Veranderen van de displayhelderheid
• Instellen van het volume. - Instellen van het geluid

Geavanceerde bediening voor de radio (zie bladzijden 17 en 18)

Omschrijving van PTY-codes

NEWS: Nieuws AFFAIRS: Actualiteitenrubrieken over het nieuws of onderwerpen INFO: Programma's over medische diensten, weerberichten enz. SPORT: Sportevenementen EDUCATE: Educatieve programma's DRAMA: Hoorspelen CULTURE: Nationale of regionale cultuurprogramma's SCIENCE: Programma's over wetenschap en technologie VARIED: Overige programma's, zoals cabaret en ceremonies POP M: Popmuziek ROCK M: Rock EASY M: Algemene muziek, wat doorgaans "easy listening" wordt genoemd LIGHT M: Lichte muziek CLASSICS: Klassiek OTHER M: Overige muziek WEATHER: Weerinformatie FINANCE: Rapportages over commercie, handel, aandelenmarkten enz. CHILDREN: Amusement voor kinderen SOCIAL: Programma's over sociale activiteiten RELIGION: Programma's over alle aspecten van het geloof of van de aard van het bestaan of ethiek

PHONE IN: Programma's waarin mensen via de telefoon of in een publieke vorm hun mening kunnen geven

TRAVEL: Programma's over reizen, rondreizen, en reisideeën en mogelijkheden

LEISURE: Programma's over vrijetijdsbesteding, zoals tuinieren, koken, vissen enz.

JAZZ: Jazz

COUNTRY: Country

NATION M: Hedendaagse populaire muziek uit andere streken, in de taal van die streek

OLDIES: Klassieke popmuziek

FOLKM: Folk

DOCUMENT: Programma's over feiten, die in een onderzoekende stijl worden gepresenteerd

Geavanceerde bedieningen voor schijf/USB-apparaat voor massaopslag (zie bladzijden 19 t/m 21)

Programmeren van de weergavevolgorde

Geprogrammeerde weergave:

- "FULL" verschijnt op het display indien u probeert het 33ste fragment te programmeren. - Tijdens het programmeren van stappen... Uw keuze wordt genegeerd indien u probeert een niet op de disc aanwezig nummer te programmeren (wanneer u bijvoorbeeld fragment 14 van een disc met slechts 12 fragmenten kiest).

Gebruik van de timer (zie bladzijden 22 en 23)

• De timer wordt geannuleerd wanneer u de stekker uit het stopcontact trekt of de stroom wordt onderbroken. U moet in dat geval eerst de klok en dan de timer opnieuw instellen.
• De dagelijkse timer wordt geannuleerd indien u de inslaaptimer instelt nadat de weergave door de dagelijkse timer werd gestart.

Overige

De volgende instellingen worden twee of drie dagen in het systeem opgeslagen, ook al wordt het stroomsnoer verwijderd. Na enkele dagen worden de fabrieksinstellingen hersteld, waardoor u de instellingen opnieuw moet maken. Vastgelegde zenders, volume, BASS/TREBLE, AHB PRO, SOUND TURBO, AUX LEVEL, QP Link en timer.

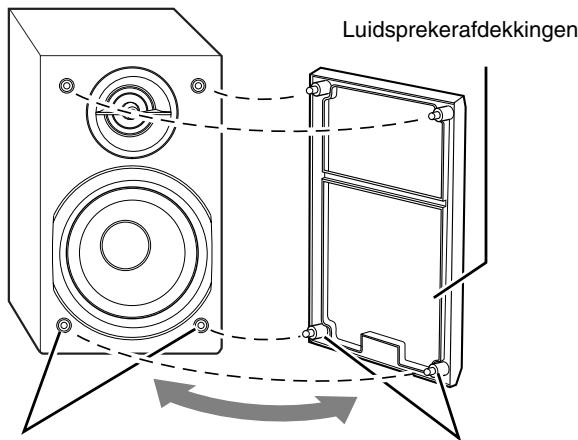

Verwijderen van de luidsprekerafdekkingen

Gaten Uitsparingen

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw systeem heeft.

Algemeen:

Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent.

⇒ Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

⇒ De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische interferentie. Trek de stekker uit het stopcontact en steek hem weer in het stopcontact.

Systeem kan niet met de afstandsbediening worden bediend.

⇒ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het systeem. ⇒ Richt de afstandsbediening op de afstandsbedieningssensor op het voorpaneel. ⇒ Signalen bereiken de afstandsbedieningssensor niet. Houd dichter bij het systeem. ⇒ De batterijen zijn leeg.

Geen geluid van de luidsprekers.

⇒ De luidsprekerverbindingen zijn ontkoppeld of verkeerd gemaakt (zie bladzijde 7). ⇒ De hoofdtelefoon is aangesloten (zie bladzijde 9).

Het systeem schakelt niet uit.

⇒ QP Link is actief (zie bladzijde 13).

Bediening voor de radio:

Uitzendingen zijn door ruis slecht te horen (zie bladzijden 4 t/m 6).

⇒ De antenneverbindingen zijn ontkoppeld of verkeerd gemaakt. ⇒ De AM-ringantenne is te dicht bij het systeem geplaatst. ⇒ De FM-antenne is niet goed uitgestrekt en geplaatst.

Bediening voor disc:

Disc wordt niet afgespeeld.

=> De disc is verkeerd om geplaatst. Plaats de disc met het label boven.

Geluid van disc wordt onderbroken.

=> De disc heeft krassen of is vuil.

Disclude opent of sluit niet.

=> De stekker is niet in het stopcontact gestoken. => Kinderslot is in gebruik (zie bladzijde 21).

Gebruik van de timer:

Dagelijkse timer werkt niet.

=> Het systeem was ingeschakeld terwijl de starttijd werd bereikt. De timer start uitsluitend indien het systeem is uitgeschakeld.

Onderhoud

Voor een optimale werking van het systeem moet u uw discs en het mechanisme schoon houden.

Omgaan met discs

• Druk licht op de middenspel en houd de disc aan de randen vast om de disc uit het doosje te halen.
• Raak het spiegelachtige oppervlak van de disc niet aan en buig een disc niet.
• Voorkom dat een disc kromtrekt en plaats derhalve na gebruik terug in het doosje.
• Wees voorzichtig zodat er geen krassen op de disc komen.
• Stel discs niet aan het directe zonlicht, extreme temperaturen en vocht onderhevig.

Reinigen van een disc:

Veeg een disc met een zachte doek, vanaf het midden naar de rand in een rechte lijn schoon.

Reinigen van het systeem

• Verwijder vlekken met een zachte doek. Bevochtig een doekje met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is.
• Voorkom dat de kwaliteit van het systeem slechter wordt, het systeem beschadigd wordt of de verf gaat bladderen en let derhalve op het volgende:
• Veeg NIET met een harde, schurende doek af.
• Veeg NIET te hard.
• Veeg NIET met thinner of benzine schoon.
• Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem.
• Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

Technische gegevens

Versterkergedeelte

Uitgangsvermogen:

80 W per kanaal, min. RMS, omgezet in 6 Ω bij 1 kHz met niet meer dan 10% totale harmonische vervorming. (IEC268-3)

Luidsprekers/Impedantie: 6 Ω - 16 Ω

Audio-ingang

AUX

Invoergevoeligheid/impedantie:

LEVEL1: 150 mV / 47 kΩ

LEVEL2: 500 mV / 47 kΩ

USB: Ver. 1.1

Tunergedeelte

FM-afstembereik: 87,50 MHz - 108,00 MHz

AM (MG) afstembereik: 522 kHz - 1629 kHz

CD-speler

Signaal-tot-ruisverhouding: 85 dB

Wow en flutter: Onmeetbaar

Algemeen

Stroomverbruik: 145 W (tijdens gebruik), 20 W (tijdens standby), 0,9 W (standby met uitgeschakelde display)

Afmetingen (bij benadering): 175 mm × 246 mm × 415 mm (B/H/D)

Gewicht (bij benadering): 6,2 kg

Luidsprekers

Type: 2-weg bass-reflex

Luidsprekersystemen: Woofer: 12 cm hoornvormig × 1

Tweeter: 4 cm hoornvormig × 1

Impedantie: 6 Ω

Afmetingen (bij benadering): 145 mm × 246 mm × 199 mm (B/H/D)

Gewicht (bij benadering): 2,2 kg per stuk

Bijgeleverde accessoires

Zie bladzijde 4.

Ontwerp en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.

Toetsen en regelaars

Zie de aangegeven bladzijden voor het gebruik van de toetsen en regelaars.

Afstandsbediening

Hoofdtoestel

Introductie 2

Voorzorgsmaatregelen 2
