UX-VJ5W - Audiosysteem JVC - Gratis gebruiksaanwijzing en handleiding

Merk	JVC
Model	UX-VJ5W
Producttype	Audiosysteem met cd-speler, FM/AM-tuner, iPod/iPhone/iPad-dock, USB-ingang en hulp audio-ingang
Afmetingen hoofdeenheid (B x H x D)	290 mm x 186,5 mm x 155 mm
Gewicht hoofdeenheid	1,5 kg
Voeding	Netadapter AA-R1904: ingang 100-240 V~, 50/60 Hz, 1,5-0,9 A; uitgang 19 V DC, 3,37 A
Standby-verbruik	0,50 W of minder
Versterkeruitgangsvermogen	30 W (15 W + 15 W) bij 6 Ω, 10% THD
Luidsprekerimpedantie	6 Ω - 16 Ω
Radio-ontvangst	FM: 87,50 - 108,00 MHz; AM (MG): 522 - 1629 kHz
Ondersteunde audioformaten	CD-audio, CD-R/RW (cd-audioformaat), MP3/WMA op CD-R/RW en USB-apparaat
Compatibele apparaten (dock)	iPod nano (2e tot 6e generatie), iPod touch (1e tot 4e generatie), iPod classic, iPhone 3G/3GS/4, iPad
USB-specificaties (opslagapparaat)	USB 2.0 Full Speed, FAT16/FAT32, uitgangsvermogen 5 V DC, 500 mA
Video-uitgang	Composite (voor iPod/iPhone/iPad)
Afmetingen luidsprekers (B x H x D)	115 mm x 186,5 mm x 162 mm
Gewicht luidsprekers (per stuk)	0,7 kg
Luidsprekerdriver	Luidsprekerdriver: conus 10 cm, maximaal vermogen 15 W, impedantie 6 Ω
Hoofdfuncties	Radio RDS, cd-/USB-/iPod/iPhone/iPad-weergave, USB-opname (alleen model UX-VJ5), uitschakel- en wektimer, geluidsmodi (Turbo, Hyper Bass, Surround), instelbaar display
Meegeleverde accessoires	Afstandsbediening (inclusief CR2025-batterij), netadapter, netsnoer, AM-raamantenne, FM-antenne, iPad-afstandhouders (2), ferrietkern
Veiligheid	Ventilatie vereist (voor: vrij, zijkanten/boven/achter: geen obstakels, onder: op vlak oppervlak met minstens 10 cm ruimte)
Onderhoud en reiniging	Afvegen met een zachte doek; bij vlekken een vochtige doek met verdund neutraal schoonmaakmiddel gebruiken; geen verdunner, benzine of insecticiden gebruiken

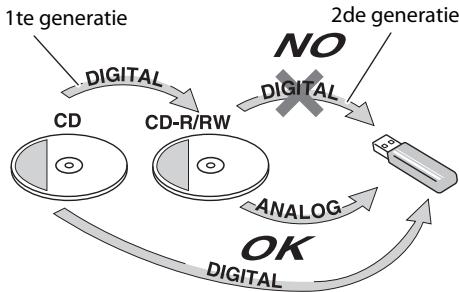

Algemene informatie	Digitaal kopieerbeheersysteem (SCMS); niet blootstellen aan vocht, water, stof of hoge temperaturen; geen metalen voorwerpen insteken

Veelgestelde vragen - UX-VJ5W JVC

Hoe stel ik de klok in op de JVC UX-VJ5W?

Druk op CLOCK/TIMER totdat de tijdweergave knippert. Gebruik de toetsen UP en DOWN om de uren en minuten in te stellen, druk vervolgens op SET om te bevestigen.

Hoe luister ik naar de radio?

Selecteer de bron TUNER door meerdere keren op de overeenkomstige toets te drukken. Kies de FM- of AM-band, houd vervolgens de toets UP of DOWN ingedrukt om automatisch te zoeken naar zenders.

Hoe sluit ik een iPod/iPhone/iPad aan?

Open het dock en plaats het apparaat. Twee modellen kunnen tegelijk worden aangesloten (een iPod/iPhone en een iPad). Zorg ervoor dat het systeem is uitgeschakeld voordat u aansluit. Het bericht CONNECT verschijnt, daarna READING en tot slot SUCCESS zodra het herkend is.

Hoe stel ik het volume in?

Draai aan de VOLUME-knop of gebruik de toetsen op de afstandsbediening. Om het geluid direct te dempen, drukt u op MUTING; druk nogmaals om het geluid te herstellen.

Hoe gebruik ik de wektimer?

Druk op CLOCK/TIMER totdat ON knippert. Stel de begin- en eindtijd, de frequentie (dagelijks of eenmalig), de bron en het volume in. Bevestig met SET en schakel het systeem uit. Het oranje lampje geeft aan dat de timer actief is.

Hoe neem ik een cd op naar een USB-stick?

Sluit een compatibele USB-stick aan. Plaats een cd en stop de weergave. Kies het eerste nummer om op te nemen met UP/DOWN, druk vervolgens op CD▶USB REC. De opname start en stopt automatisch aan het einde van de cd.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of er geen obstakel is tussen de afstandsbediening en de sensor. Als de batterij leeg is, vervang deze dan door een CR2025 lithiumbatterij. Zorg ervoor dat de batterij correct is geplaatst en dat het isolatievel is verwijderd.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek voor lichte vlekken. Als het apparaat erg vuil is, bevochtig de doek met een verdunde neutrale reinigingsoplossing, veeg af en droog met een droge doek. Gebruik nooit verdunner, benzine of insecticiden.

Welke typen schijven worden ondersteund?

Het systeem leest cd-audio, cd-r/rw in cd-audioformaat, evenals mp3/wma-bestanden gebrand op cd-r/rw (ISO 9660). Het leest geen pakketgeschreven schijven. Tot 260 groepen en 999 nummers worden herkend.

Hoe verbeter ik de FM-ontvangst bij ruis?

Druk op TUNER MODE om FM MONO (monomodus) te selecteren. Dit vermindert de ruis maar schakelt het stereo-effect uit. Selecteer FM AUTO om terug te keren naar stereo.

GEBRUIKSAANWIJZING UX-VJ5W JVC

Tijdens het luisteren maar de gewenste zender...

1 Toon het scherm voor het instellen van het voorkeurkanaal.

2 Kies een voorkeurnummer en leg de zender vervolgens vast.

Afstemmen op een voorkeurzender

Verbeteren van de ontvangst Indien de FM-ontvangst slecht is

TUNER MODE

REPEAT

FM MONO

(Monofunctie)

FM AUTO

(Geannuleerd)

• De ontvangst wordt verbeterd wanneer u de monofunctie activeert. Het stereo-effect gaat daarbij verloren.
• Voor het weer herstellen van het stereo-effect, drukt u nogmaals op TUNER MODE om "FM AUTO" te kiezen.

Ontvangst van FM-zenders met Radio Data System

Met het Radio Data System kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden.

• Ga naar http://www.rds.org.uk als u meer over Radio Data System wilt weten.

Tonen van "Radio Data System"-informatie

DISPLAY

Frequentie

Klok

PS	Algemeen bekende zendenamen.
PTY	Soort programma dat wordt uit gezonden.
RT	Tekstmededelingen die door de zender worden uit gezonden.

• "NO PS", "NO PTY" of "NO RT" verschijnt op het display indien er door een zender geen relevante signalen worden uitgezonden.
• De frequentie verschijnt indien geen Radio Data System-signalen worden ontvangen.

PTY-zoekopdracht

U kunt een programma uit de Voorkeurzenders opzoeken door de PTY-code in te voeren.

Tijdens het luisteren naar een zender...

1 PTY SEARCH

2 Kies een PTY-code en start het zoeken.

"SEARCH" knippert op het display. Zodra een overeenkomend programma is gevonden, wordt op deze zender afgestemd.

• Druk op MENU/CANCEL om het zoeken te stoppen.
• "NO FOUND" verschijnt indien er geen geschikt programma werd gevonden.

Indien u een dreun hoort tijdens het luisteren naar een AM-zender

Kies de beste AM-dreunonderdrukkingsfunctie.

TUNER MODE

BEATCUT1

BEATCUT2

REPEAT

BEATCUT4

BEATCUT3

• Indien u op een andere zender afstemt, worden deze instellingen automatisch geannuleerd.

Verbinden van een iPod/iPhone

Uittrekken van de steunarm

• Druk op de steunarm totdat deze goed op de iPod/iPhone past.

① Open de iPod/iPhone-dock.

• Druk en roteer terug om de dock te verbergen.
• Controleer dat de steunarm geheel ingedrukt is.

Horizontaal verbinden van een iPod/iPhone

Draai de iPod/Phone dock na het verbinden.

Opmerkingen aangaande het verbinden van een iPod/iPhone/iPad

• Verbind of ontkoppel de iPod/iPhone/iPad uitsluitend wanneer het systeem in standby of uitgeschakeld is. Stel het volume van het systeem beslist in op de minimale stand alvorens een iPod/iPhone/iPad aan te sluiten. Stel het volume in na het starten van de weergave.
• Draag het systeem niet met de iPod/iPhone/iPad nog aangesloten. De dock wordt anders mogelijk beschadigd of de iPod/iPhone/iPad kan vallen.

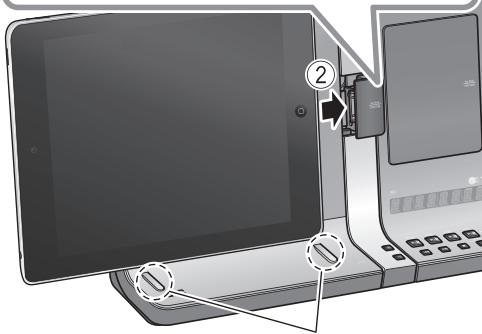

Verbinden van een iPad

① Open de iPad dock.

• Druk totdat u een klik hoort voor het verbergen van de dock.

Gebruik voor het verbinden van een iPad met een hoes de bijgeleverde tussenstukken voor een iPad om de hoogte af te stellen.

• Na het verbinden van een iPod/iPhone/iPad met het dock, verschijnt eerst "CONNECT" op het display en vervolgens "READING" en "SUCCEED". U kunt de weergave van de iPod/iPhone/iPad starten zodra "SUCCEED" wordt getoond. "AUTH ERR" verschijnt wanneer de iPod/iPhone/iPad niet goed is aangesloten. Sluit de iPod/iPhone/iPad juist aan.
• "NO SUPPT" verschijnt indien het systeem niet geschikt is voor de aangesloten iPod/iPhone/iPad.
• Raak de aansluitpennen van de iPod/iPhone/iPad en de aansluitingen van de iPod/iPhone/iPad dock niet met uw vingers aan en sla er niet op. U zou de aansluitpennen anders kunnen beschadigen.
• Wanneer de iPod/iPhone/iPad niet worden gebruikt, kunt u bij voorkeur de iPod/iPhone/iPad ontkoppelen en vervolgens ter bescherming van de dock de dockafdekking sluiten.
• Afhankelijk van het product kunt u de iPod/iPhone/iPad met een hoes mogelijk niet verbinden.

Bediening voor weergave

Weergave/pauzeren

Voor iPod/iPhone:

Voor iPad:

Kiezen van een fragment

Snel achterwaarts/voorwaarts in een fragment

(Houd even ingedrukt)

Voor kiezen van willekeurige weergave

"SHUFFLE" verschijnt op het display.

• Indien u RANDOM indukt wanneer zowel een iPod/iPhone en iPad met het systeem zijn verbonden, verschijnt "DUAL SFL" op het display en start de willekeurige weergave van zowel de iPod/iPhone als iPad.

Herhaald afspelen

TUNER MODE

"REPEAT" verschijnt op het display.

iPod/iPhone/iPad in de slaapstand zetten

Voor iPod/iPhone:

(Houd even ingedrukt)

Voor iPad:

(Houd even ingedrukt)

• De op het display van de iPod/iPhone/iPad getoonde informatie is verschillend, afhankelijk van het model.

OPMERKING:

De hoofdtelefoon kan niet worden gebruikt voor weergave van een iPod/iPhone/iPad. U hoort geen geluid indien u een hoofdtelefoon heeft verbonden.

• "HP MUTE" verschijnt op het display nadat u een hoofdtelefoon heeft verbonden.

Menubediening

Tonen van het menu/terugkeren naar het voorgaande menu

Kiezen van een onderdeel van het menu

Opmerkingen:

• Bedien de iPod touch, iPhone of iPad zelf in de volgende gevallen: - Voor gebruik van de home-toets. - Bij het kiezen van programma-pictogrammen op het Home-scherm. - Voor het verslepen van de schuiver.
• Het geluid wordt mogelijk vervormd bij weergave van geluidsbronnen met hoge opnameniveaus. Schakel de equalizer van de iPod/iPhone/iPad uit indien het geluid wordt vervormd. Zie de handleiding van de iPod/iPhone/iPad voor details aangaande de bediening van de iPod/iPhone/iPad.

Instellen van de videouitgang van de iPod/iPhone/iPad

Kies alvorens een video af te spelen de juiste video-uitgang voor weergave van video/beelden op de monitor of op de iPod/iPhone/iPad.

Wanneer het systeem standby is geschakeld...

Op het hoofdtoestel:

1 Toon het scherm voor het instellen van de video-uitgang.

(Houd even ingedrukt)

2 Kies de video-uitgang.

VOUT ON

VOUT OFF

VOUT ON	De video/beelden worden op de aangesloten monitor getoond.
VOUT OFF	De video/beelden worden op de iPod/iPhone/iPad getoond.

Discweergave is alleen mogelijk met de UX-VJ5.

Plaatsen van een disc

Ontkoppel de iPad alvorens de schuifklep te openen.

• Indien u probeert de schuifklep te openen terwijl een iPad is verbonden, verschijnt "NO OPE" op het display en opent de klep niet.

Op het hoofdtoestel:

3 Sluit de schuifklep.

Voorkomen van uitwerpen van een disc

De schuifklep kan worden vergrendeld.

Wanneer het systeem in standby is geschakeld...

Op het hoofdtoestel:

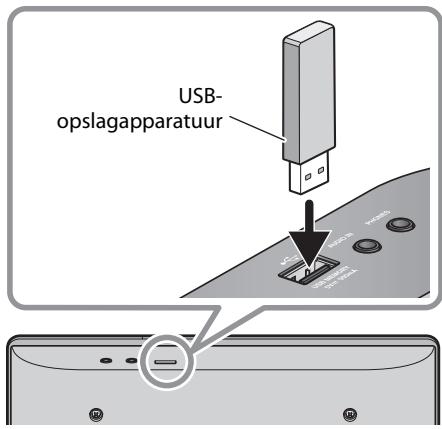

Verbinden van USB-apparatuur

Opmerkingen aangaande USB-opslagapparatuur

• Verbind USB-opslagapparatuur terwijl het systeem is uitgeschakeld om problemen te voorkomen.
• Gebruik geen USB-spoel.
• Indien u een verbinding met een USB-kabel maakt, moet u een USB 2.0-kabel die korter dan 1 meter is gebruiken.
• USB-apparatuur wordt via de USB MEMORY (←) aansluiting opgeladen wanneer "CD" of "USB" als bron is gekozen.
• U kunt geen computer met de USB MEMORY (●) aansluiting van dit systeem verbinden.
• De weergave van het toestel kan worden verstoord door een elektrostatische schok bij het verbinden van USB-opslagapparatuur. Ontkoppel in dit geval de USB-opslagapparatuur en stel het systeem en de USB-opslagapparatuur vervolgens terug.
• Ontkoppel de apparatuur niet tijdens weergave of opname van een bestand van of op de USB-opslagapparatuur. Zowel het systeem als de apparatuur zullen anders namelijk mogelijk onjuist functioneren.
• JVC is niet aansprakelijk voor het verlies van data in de USB-opslagapparatuur tijdens of door het gebruik van dit systeem.

Bediening voor weergave

Weergave/pauzeren

Voor discs:

Voor USB-apparatuur:

Openen/sluiten van de schuifklep

(Op het hoofdtoestel)

Kiezen van een fragment

Snel achterwaarts/voorwaarts in een fragment

• Door iedere druk op de toets verandert de zoeksnelheid als volgt: ×2 → ×4 → ×8 → ×20
• Druk op CD▶/II of USB▶/II om snel voorwaarts/achterwaarts te stoppen.

Kiezen van een groep

Stoppen van de weergave

Onthouden van het gestopte fragment (voortzetten van de weergave)

U kunt de weergave na het stoppen opnieuw starten vanaf het begin van het fragment waar hiervoor werk gestopt.

RESM ON ↔ RESM OFF (Geactiveerd) (Geannuleerd)

"RESUME" verschijnt op het display wanneer de weergave is gestopt en de functie voor het voortzetten is geactiveerd.

• Wissen van het vastgelegde punt...

Druk twee keer op ■. - Open de schuifklep. - Ontkoppel de USB-opslagapparatuur. - Deze functie werkt niet tijdens geprogrammeerde weergave.

Weergavefuncties

Herhaalde weergave

TUNER MODE

RPT1	Herhalen van het huidige fragment.
RPT GR*	Herhalen van de huidige groep.
RPT ALL	Herhalen van alle data of geprogrammeerde fragmenten.
RPT OFF	Annuleren van herhaalde weergave.

• Verschijnt alleen voor MP3/WMA-bestanden.

Willekeurige weergave

Wanneer de weergave is gestopt...

1 RANDOM

2 Druk op CD ▸ of USB ▸ om de willekeurige weergave te starten.

Geprogrammeerde weergave

Wanneer de weergave is gestopt...

1 Toon het programmeerschema.

PROGRAM

PROGRAM ↔ NORMAL

(Programmeerfunctie) (Geannuleerd)

2 Kies een fragmentnummer (maximaal 32 fragmenten).

SET

• Voor het annuleren, drukt u op MENU/CANCEL.
• "PGM FULL" verschijnt en u kunt niet meer fragmenten programmeren indien u probeert het 33ste fragment te programmeren.

3 Druk op CD ▶ of USB ▶ om de geprogrammeerde weergave te starten.

Voor het controleren van het programma, drukt u terwijl de weergave is gestopt herhaaldelijk op UP of DOWN - Voor het verlaten van geprogrammeerde weergave, drukt u op PROGRAMMER terwijl de weergave is gestopt. "NORMAL" verschijnt op het display.

-Het vastgelegde programma wordt gewist.

De weergavefunctie wordt in de volgende gevallen geannuleerd:

• Wanneer het systeem wordt uitgeschakeld.
• Wanneer een andere bron wordt gekozen.
• Wanneer de schuifklep open is met "CD" als bron gekozen.
• Wanneer USB-opslagapparatuur wordt ontkoppeld terwijl "USB" als bron is gekozen.

Weergave van externe componenten

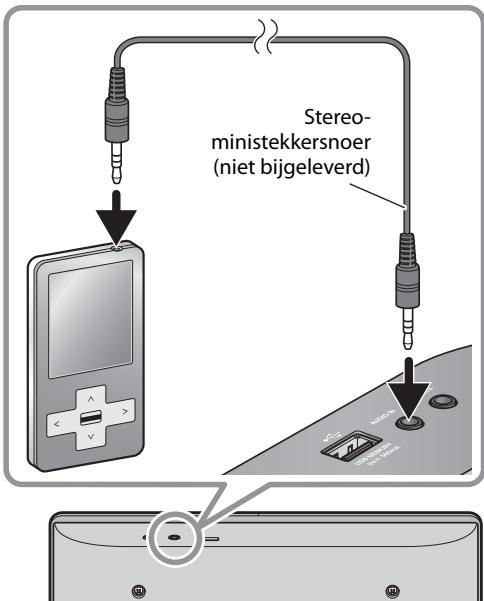

Weergave van een audiospeler

Verbinding

Bediening voor weergave

1 Kies "AUDIO IN" als bron.

Voor de UX-VJ5:

Voor de UX-VJ3:

TUNER

AUDIO IN

(Druk herhaaldelijk op)

2 Start de weergave van de externe apparatuur.

Instellen van het audio-ingangsniveau

U kunt het audio-ingangsniveau voor de AUDIO IN aansluiting veranderen.

• Het maximale audio-ingangsniveau is "LEVEL3".

Weergave van digitale audiobronnen van een computer

• Zie voor het verbinden "Verbinden van een computer" op bladzijde 5.

Bediening voor weergave

1 Kies "PC" als bron.

Voor de UX-VJ5:

Voor de UX-VJ3:

TUNER PC/AUDIO IN

(Druk herhaaldelijk op)

2 Start de weergave van de aangesloten computer.

Opnemen van fragmenten

Alvorens een opname te starten

• Het is mogelijk verboden om voorbespeelde cassettes, platen of discs zonder voorafgaande toestemming van de auteursrechthouder van de geluidsopname of video-opname, uitzending of kabelprogramma en daarmee verwante literaire, dramatische, muzikale of artistieke werken opnieuw op te nemen.
• De volume- en geluidsinstellingen hebben geen effect op de opname.
• Willekeurige weergave en herhaalde weergave worden uitgeschakeld wanneer de opname start.
• Fragmenten die op USB-opslagapparatuur worden opgenomen, worden naar het MP3-formaat omgezet.
• De opname start niet terwijl "READING" op het display wordt getoond.
• U kunt geen fragmenten in de root-directory van USB-opslagapparatuur opnemen.

Opname van een disc

U kunt fragmenten van een CD op USB-opslagapparatuur opnemen.

Verbind voor opname geschikte USB-opslagapparatuur met de USB MEMORY-aansluiting.

Terwijl de weergave van de disc is gestopt...

1 Kies het eerste op te nemen fragment.

2 Start de opname.

CD▶USBREC

De REC-indicator knippert.

• Verplaats het systeem niet tijdens opname. De opgenomen fragmenten worden anders mogelijk beschadigd.
• Het systeem benaamt automatisch de nieuwe opname.
• De opname stopt automatisch zodra de weergave stopt.
• Om de opname handmatig te stoppen, drukt u op ■.
• Voor opname van een enkel fragment, drukt u op CD▶USB REC tijdens weergave of pauze van het gewenste fragment.
• Indien "NO REC" tijdens opname van een fragment op het display wordt getoond, betekent dit dat opname van dat fragment onmogelijk is.

Wissen van bestanden van een USB-apparaat

U kunt bestanden van de aangesloten USB-opslagapparatuur wissen.

Tijdens weergave van een bestand van USB-opslagapparatuur...

1 Kies het te wissen fragment.

"PUSH SET" knippert op het display.

• Voor het annuleren van het wissen van het bestand, drukt u op of MENU/CANCEL.

3 Start het wissen.

SET

"DELETE" verschijnt op het display en de REC indicator licht op tijdens het wissen van het bestand.

"FINISH" verschijnt op het display wanneer het wissen is voltooid.

Meer over SCMS (Serial Copy Management System)

Het systeem gebruikt het "Serial Copy Management System" zodat er uitsluitend eerstegeneratie digitale kopieën van opgenomen software, bijvoorbeeld normale CD's, kunnen worden gemaakt.

"PROTECT" verschijnt op het display indien u probeert een gekopieerde CD-R of CD-RW op de USB-opslagapparatuur op te nemen.

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw systeem hebt.

Algemeen
Het systeme gaat niets aan.	→ De stekker is niets goed in het stopcontact gestoken. Steek de stekker goed in.
Instelleningen of keuzes worden plotseling geannuleerd voordat u klaar bent.	→ Er is een tijdslimiet. Start de procedure nogmaals.
Systeel kan niets met de afstandsbediening worden bediend.	→ Er is mogelijk een obstakelussen de afstandsbediening en de afstandsbedieningsensor op het systeme. → De batterij is leeg.
Er komt geen geluiduit de luidsprekers.	→ De luidsprekerverbindingen zijn ontkoppeld of verkeerd gemaakt. → Hoofdtelefoon is aangesloten.
FM/AM-radio
Uitzendingen+zijn door ruis slecht te horen.	→ De antennenverbinding is ontkoppeld of verkeerd gemaakt. → De AM-ringantenne is te zich bij het systeme geplaatst. → De FM-antenne is niets goed uitgestrekt en geplaatst. → Elektrostatice lading van uw lichaam kan ruis veroorzaken. Schakel in dat geval het systeme even uit en dan wijin.
iPod/iPhone/iPad
Geen weergave van de iPod/iPhone/iPad maar “CONNECT” worden wel op het display getoond.	→ De batterij van de iPod/iPhone/iPad is bijna leeg of geheel uitgeput. Laad de batterij van de iPod/iPhone/iPad op.
Disc/USB
Weergave van de disc/USB-opslagapparatuur start niets.	→ De disc is verkeerd geplaatst. Plaats de disc met het label waar voren gericht. → De disc is met “packet-writing (UDF-bestandsystem)” opgenomen. Deze disc kan niets worden afgespeeld. → De USB-opslagapparatuur is niets juist aangesloten.
“NO DATA”verschijnt op het display.	→ Erijken geen MP3/WMA-bestanden op de USB-opslagapparatuur opgenomen.
Groepen en fragmenten worden niets als verwacht afgespeeld.	→ De weergavevolgorde werk bepaald tijdens opname van de groepen en fragmenten. De volgorde is mogelijk afhankelijk van de gebruikte opnamemethode.
Het geluid van de disc/USB-opslagapparatuur worden onderbroken.	→ De disc heeft krassen of is vuil. → De MP3/WMA-bestanden+zijn niets juist op de USB-opslagapparatuur opgenomen.
Geluid van USB-opslagapparatuur worden onderbroken.	→ Het geluid worden mogelijk door ruis en staatische elektriciteit onderbroken. Ontkoppel in dat geval de USB-opslagapparatuur even, schakel het systeme even uit en verbindt de USB-opslagapparatuur wears.
Schuifklep opent of sluit niets.	→ De stekker is niets in het stopcontact gestoken. → iPad is verbonden (“NO OPE”verschijnt op het display). Ontkoppel.Deze Alvorens de schuifklep te openen. → De dislade is vergrendeld. “LOCKED”verschijnt (zie “Voorkomen van uitwerpen van een disc” op bladzijde 12).
Timer
Wekkertimer werkt niets.	→ Het system was ingeschakeld toenwijl de starttijd werk bereikt. De timer start uitsluitend indien het systeme is uitgeschakeld.

Onderhoud

Voor een optimale werking van het systeem moet u uw discs en het mechanisme schoon houden.

Omgaan met discs

• Druk licht op de middenspil en houd de disc aan de randen vast om de disc uit het doosje te halen.
• Raak het spiegelachtige oppervlak van de disc niet aan en buig een disc niet.
• Plaats de disc na gebruik terug in het doosje.
• Wees voorzichtig zodat er geen krassen op de disc komen wanneer u deze terug in het doosje plaatst.
• Stel discs niet aan het directe zonlicht, extreme temperaturen en vocht onderhevig.

Reinigen van een disc:

Veeg een disc met een zachte doek, vanaf het midden naar de rand in een rechte lijn schoon.

Reinigen van het systeem

• Verwijder vlekken met een zachte doek. Bevochtig een doek met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is.
• Voorkom dat de kwaliteit van het systeem verslechtert, het systeem wordt beschadigd of de verf gaat bladderen en let derhalve op het volgende:

-Veeg NIET te hard. -Veeg NIET met thinner of benzine schoon. - Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem. -Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

Technische gegevens

Hoofdtoestel (CA-UXVJ5-W/CA-UXVJ5-V/CA-UXVJ5-B/CA-UXVJ5-T/CA-UXVJ3-W/CA-UXVJ3-G/CA-UXVJ3-P)

Algemeen

Stroombron (DC IN): 19V gelijkstroom ≡ 3,37 A

Netadapter (AA-R1904):

100V-240V~ wisselstroom, 50Hz/60 Hz, 1,5A-0,9A

Uitgang: 19 V gelijkstroom ≡ 3,37 A

Stroomverbruik (standby): 0,50 W of minder. Afmetingen (bij benadering) (B x H x D):

290 mm × 186,5 mm × 155 mm

Gewicht (bij benadering): UX-VJ5: 1,5 kg

UX-VJ3: 1,4 kg

Versterker

Uitgangsvermogen: 30 W (15 W + 15 W) bij 6 Ω (10% THD)

500 mV/50 kΩ (bij "Level 1")

250 mV /50 kΩ (bij "Level 2")

125 mV /50 kΩ (bij "Level 3")

Audio-uitgang: SUBWOOFER OUT: 1 V/10 kΩ

Koptelefoon: 5 mW/32 Ω

Luidsprekerimpedantie: 6 Ω - 16 Ω

Tuner

FM-frequentie: 87,50 MHz - 108,00 MHz

AM (MW)-frequentie: 522 kHz - 1629 kHz

USB (voor PC IN)

USB-ingang: USB AUDIO

USB (voor USB-opslagapparatuur)

USB-specificatie: Compatibel met USB 2.0 Full-Speed. Compatibele apparatuur: Massa-opslagklasse. Compatibel bestandssysteem: FAT16, FAT32

Uitgangsvermogen: 5 V gelijkstroom ≡ 500 mA

iPod/iPhone/iPad

Uitgangsvermogen: iPod/iPhone: 5 V gelijkstroom = 1 A; iPad: 5 V gelijkstroom = 2,1 A

Video-uitgang: Composiet

Luidsprekers: 10 cm hoornvormig x 1

Maximaal vermogen: 15 W

Impedantie: 6Ω

Frequentiebereik: 73 Hz t/m 18 000 Hz

Geluidsdrukniveau: 83 dB/W·m

Afmetingen (bij benadering) (B × H × D) 115 mm × 186,5 mm × 162 mm

Gewicht (bij benadering): 0,7 kg per stuk

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.
