MANUALE UTENTE TH-BS7 JVC
Composto dalle unità AX-THBS7, SP-THBS7F e SP-THBS7W


TH-FT3
Composto dalle unità AX-THFT3, SP-THFT3F e SP-THBS7W


TH-FT1
Composto dalles unità AX-THFT1 e SP-THFT1

DOLBY
DIGITAL


Digital Surround
INSTRUCTIONS
Il tasto 日 / I non scollega in nessun caso la linea principale.
Per interrompere completeness, scollegare il cavo di alimentazione alla presa a muro (il simbolo 1/1 si spegne). Se per disconnettere l'apprecchio alla rete si sfila la spina del cavo di alimentazione o dall'accoppiatore elettrico cui è collegata, l'apparechio stesso rimarrà disponibile per l'uso.
- Quando ilsysteme e in standby il symbolo /Is'illumina di luce rossa.
- Quando il systema s'illumina il symbolo /Isi spegne.
L'accensione più essere controllataanche dal telecomando.
ATTENZIONE (SP-THBS7W)
L'alimentazione del subwoofer è collegata all'unità centrale. Per interrompere completeness l'alimentazione, scollegare il cavo di alimentazione alla presa a muro (la spia STANDBY/ON si spegne). Se per disconnettere l'apparecchio alla rete si sfila la spina del cavo di alimentazione o dall'accoppiatore elettrico cui è collegata, l'apparecchio stesso rimarra è disponibile per l'uso.
- Quando ilsysteme è in standby la spia STANDBY/ON s'illumina di luce rossa.
- Quando l'unità è accesa, la spia STANDBY/ON si accende di blu.
VOORZICTIG
Per ridurre il rischio di shock elettrici, incendi, ecc.
- Non togliete viti, coperchi o la scatola.
- Non esponete l'apparecchio alla pioggia e all'umidità.
Con questo modello non si devono usare altri adattatori di rete CA.
ACHTUNG
- Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoruscire.
Non collocare fiamme libere (es. candele accese) sull'apparecchio.
- Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenti liquidi (vasi etc.).
ACHTUNG
Non esporre la batteria a eccessivo calore, ad esempio alla luce diretta del sole, fuoco o similii.
ATTENZIONE: Per una corretta ventilazione
Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocare le apparecchiatura nel modo seguente:
- Parte anteriore: Nessun ostacolo e spazio libero.
- Lati/Parte superiore/Retro: Lasciare libero le zone indicate dalle dimensioni di seguito.
- Base: Collocare su una superficie pianà. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10 cm.
[Unione Europea]
Questi symboli indicano che l'apparecchiatura elettrica ed elettronica e la batteria a cui fanno riferimento non devono essere smaltite tra i rifiuti domestici generici alla fine della loro vita utile. I prodotti, invece, vanno segnati a punti di raccolta appropriati per il riciclaggio di apparecchiatura elettriche ed elettroniche e delle batterie, per il trattamento corretto in conformità alle proprie normative nazionali e alle direttive 2002/96/CE e 2006/66/CE.
Mediante lo smaltimento corretto di quosti prodotti, si contribuiro a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato dei prodotti.
Per ulteriori informazioni sui punti di raccolta e il riciclaggio di questosti prodotti, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negazio in cui si è acquistato il prodotto.
Lo smaltimento errato di quosti rifiuti potrebbe essere soggetti a sanzioni, a seconda di quanto previsto nella legislazione nazionale vigente.
[Per gli utenti aziendali]
Qualora si desideri smaltre quello prodotto, visitare la nostra pagina web http://www.jvc.eu/ per ottener informazioni sul ritiro del prodotto.
[Per altre nazioni al di fuori dell'Unione Europea]
Questi symboli sono validi solo nell'Unione Europea.
Qualora si desideri smaltire questo oggetti, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiture elettriche ed elettroniche e batterie obsolet.
![JVC TH-BS7 - [Per altre nazioni al di fuori dell'Unione Europea] - 1](/content/2025/01/123859/images/21fdaa9308e0e069e57493f6f633a351af3f1c0ff2917af04521d11f2cecafad.jpg)
Prodotti
![JVC TH-BS7 - [Per altre nazioni al di fuori dell'Unione Europea] - 2](/content/2025/01/123859/images/0da7ba012469f455db3076a2487492a8eef545ce0f39ac51374e47473f180839.jpg)
Batteria
Nota:
Il symbolo Pb除去 il symbolo delle batterie indica che questa batteria contiene piombo.
Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.
Il rappresentante europeo di Victor Company of Japan, Limited è:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Germania
Einleitung. 1
Note sulla gestione. 1
Accessorini dotazione. 2
Operazioni preliminari. 2
Preparazione del telecomando 2
Configurazione dei diffusori 2
Collegamento di componenti esterni 5
Collegamento del cavo di alimentazione 5
Uso del filtro a nucleo di ferrite 5
Installazione del subwoofer. 5
Scelta del tipo di visualizzazione 5
Operazioni 6

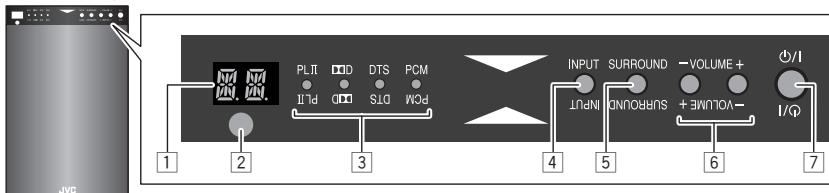

Tasti e spiè del pannello anteriore. 6
Uso di base 6
Regolazione del livello d'uscita 7
Uso della modalita surround. 7
Localizzazione dei guasti. 7
Specifiche. 8
Perindicarelespiegazionipertinentiapatricolari modellisi fasoderuelleseguenteicone:
TH-BS7 : Solo per il modello TH-BS7
TH-FT3 : Solo per il modello TH-FT3
TH-FT1 : Solo per il modello TH-FT1
- Prodotto su licenza dei Dolby Laboratories. Dolby e il significato della doppiia D sono marchi dei Dolby Laboratories.
- Prodotto su licenza dei brevetti USA 5,451,942; 5,956,674; 5,974,380; 5,978,762 e 6,487,535 nonché altri brevetti statunitenti e di altri Paesi già concessi o in attesa di concessione. DTS e DTS Digital Surround sono marchi di fabbrica depositati, nelle il logo e il symbolo DTS sono marchi di fabbrica depositati appartenenti a DTS, Inc. © 1996-2008 DTS, Inc. Tutti i diritti sono riservati.
Vi ringraziamo innanzi tutto per averere acquistato quello prodotto JVC.
Prima di iniziare ad uso vi raccomandiamo di leggere attendamente queste istruzioni.
Note sulla gestione
Precauzioni importanti
Installazione del sistema
- Selezionare una collocazione pianà, asciutta e né troppo calda né troppo fredda, con una temperatura compresa tra 5^ e 35^ .
- Lasciare spazio sufficiente tra ilsysteme e il teilevisore.
- Non usare ilsystema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.
- Per evitare il surriscaldamento interno del systema si raccomanda d'installarlo in un luogo adeguamente ventilato.
- Il produttore rifiuta qualiasi responsabilità relativi agli incidenti o danni eventualmente derivanti alla non corretta esecuzione dell'assemblaggio o del montaggio, dall'insufficiente robustezza dei mezzi di fissaggio, dall'uso non appropriato o dall'abuso del systeme e dai disastri naturali.
Cavo di alimentazione
- Non toccare il cavo di alimentazione con le mani bagnate.
- Quando il cavo di alimentazione è collegato alla presa di corrente, si verifica sempre un consumo minimo di energia.
- Per sfilare il cavo di alimentazione alla presa lo si deve afferrare solo per la spina. Quando si scollega il cavo di alimentazione, afferrare etirare sempre la spina, in modo da non danneggiare il cavo.
Prevenzione dei guasti del sistema
- Non vi sono pezzi di ricambio sostitibili dall'utente all'interno. Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.
- Non inseire oggetti metallici né lasciar penetrare liquidi nelsystema.
- Non appoggiare alcunché sulSYSTEMA. In caso contrario potrebbe ribaltarsi e quindi cessare di funzionare correttamente e/o causare lesions alle persone.
Precauzioni di sicurezza
Evitare l'umidità, l'acqua e la polvere
Non posizionare ilsystema in luoghi umidi o polverosi.
Evitare le alto temperature
Non si deve esporre ilsystema alla luce solare diretta, né lo si devel-
posizione areccanto a fonti di calorie.
In caso di assenza prolongata
Quando si e in viaggio o comunique ci si allontana per lunghi periodi è raccomandabile scollegare il cavo di alimentazione alla presa elettrica.
Non ostruire le feritoie di ventilazione
Qualora vengano ostruite, ilsystema potrebbe venire danneggiato.
Cura del mobile dell'apparecchio
- Eventuali macchie sulsystema vanno pulite con un panno morbido. Qualora il systema sa molto macchiato, pulirlo con un panno morbido bagnato con detergente neutro diluito in acqua e ben strizzato, quindi pulirlo con un panno asciutto.
- Per evitare di deteriorare, danneggiare o rimuovere la vernice dalsystema, fare attenzione a quanto segue:
- NON delve essere pulito con eccessiva forza.
- NON lo siisce strofinare con diluenti, benzina o altri solventi organici, compresi i disinfettanti.
- NON applicarvi sostanze volatili, ad esempio insetticidi.
- NON lasciare che gomma o plastica restino in contatto per periodi prolongati con ilsystema.
Qualora dei liquidi penetrino nelsystema
Spagnere ilystema,scollegare ilcavo di alimentazione dallas Presa elettrica e rivolgersi quindi al proprio rivenditore.L'utilizzo del systemain queste condizioni potrebbe provocare un incendio o una scossa elettrica.
Precauzioni per l'installazione delle unità a parete

Accessor in dotazione
Qualora vi siano dei componenti mancanti, contattare immediatamente il rivenditore.

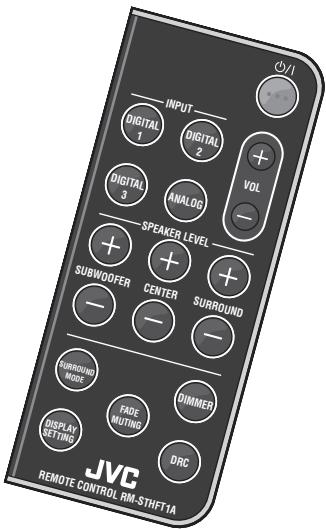

Telecomando RM-STHFT1A (× 1)
- Batteria al litio CR2025 (× 1)
-La batteria è stata inserta nel telecomando al momento della spedizione alla fabbrica.
- Adattatore di rete CA AA-R1902 (× 1)
Cavo di alimentazione (× 1)
- Filtrato nuclo di ferrite (× 2)
TH-BS7
TH-FT3 TH-FT1
Cavi del diffusore (3m)(× 2)
- Base (× 2)
Viti per base (M5× 10mm)(× 4)
- Le viti si trovano nel foro ubicato in cima al materiale d'imballo dei diffusori.

perazioni preliminari
NON collegare il cavo di alimentazione finché non sono stati effettuali tutti gli altri collegamenti.

Preparazione del telecomando
Al primo utilizzato del telecomando è necessario estrare innanzi tutto la pellicola isolante.
Pellicola isolante

Se il raggio d'azione del
telecomando diminuise, sostituire la batteria.
Sostituzione della batteria del telecomando
Inserire la batteria sul telecomando abbinando le polarità (+e - ) in modo corretto.

Afferrare con le dita l'estremita del cassettino portabatteria. Batteria al litio

Estrarre il cassettino portabatteria e insertire una nuova prestando attenzione alle polarità.
Batteria al litio (numero di articolo: CR2025) 1

NOTA
- Si raccomanda di conservare la batteria in un luogo non accessibile ai bambini. Qualora un bambino la ingoi,fare intervenire immediamente un medico.
- Per impedire l surscaldamento, la rottru o l'incendio della batteria: - Non ricaricare, provocare cortocircuiti, smontare o riscaldare le batterie e non smaltilre nel fuoco.
- Non lasciare la batteria a fatto con altri oggetti metallici.
- Prima di eliminarla o di conservarla si suggerisce di avvolgerla bene con del nastro isolante.
ATTENZIONE:
Pericolo di esplosion in caso di sostituzione con una batteria di tipo non corretto.
Utilizzato esclusivamente batterie dello stesso tipo o di tipo equivalente.

Configurazione dei diffusori
I diffusori devono essere collocati su una superficie piana e piatta affinché producano la miglior qualità audio possibile.
- A seconda del punto scelto per I'installazione il suono potrebbe risentire. Per migliorarlo si suggerisce di provare a collocarli e orientarli diversamente.
- Se li si colloca vicino a un tevisore i colori dello schermo potrebbero subire una distorsione. Per impedire quello fenomeno, prima di posizionare i diffusori si sugerisce di spegnere il tevisore o di sfilarne el cavo di alimentazione alla presa elettrica. Attendere quando almeno 30 minuti prima di riaccenderlo. Se il problema persististe occorre allontanare i diffusori dal tevisore.
TH-FT3 TH-FT1
Ciascun diffusore delve essere disposto a una distanza appropriata dagli altri.
- Per ottener dalsystemi il miglior suono possibile si suggerisce di collocare tutti i diffusori alla medesima distanza alla posizione di ascolto.
Le figure che seguono molto come installare i diffusori.
TH-BS7

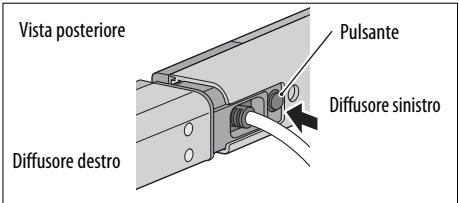

Assemblaggio dei diffusori
Prima d'installare i diffusori occorre assemblarli.
- Fare attenzione a non lasciare intrappolare le ditra i due diffusori.
1 Inserire il diffusore destro in quello sinistro.
2 Premere il pulsante ubicato posteriormente al diffusore destro.

3 Inserire completeness il diffusore destro sino ad avvertire lo scatto in posizione.
- Posteriormente i diffusori sono provisti di un solco in cui fare scorrere il cavo affinché non sia visible.

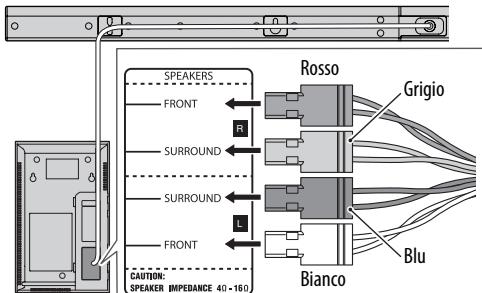

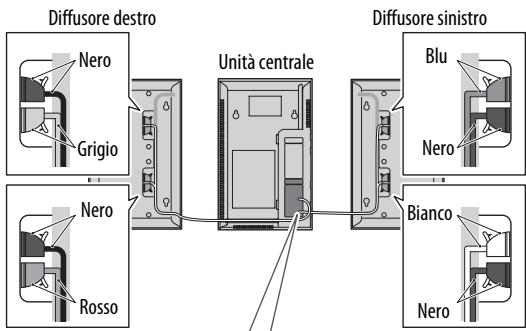

Collegamento dei cavi dei diffusori
Collegare i cavi dei diffusori all'unità centrale nel modo qui illustrato.

Unità centrale
ATTENZIONE
- Qualora si desideri collegare diffusori diversi da quelli forniti in dotazione alsystema s ricacomanda innanzi tutti di verificare che abbiano la stessa impedenza (SPEAKER IMPEDANCE) di quella indicata sul lato posteriore dell'unità centrale.
- NON si deve collegare più di un diffusore a una singola presa dell'unità centrale.

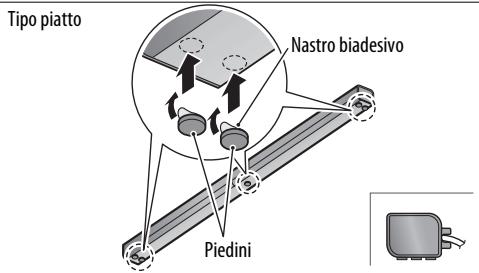

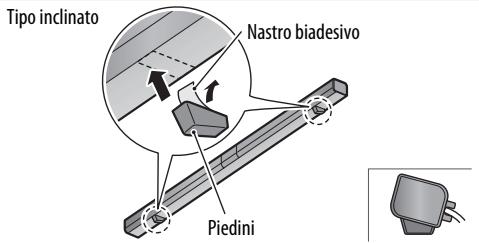

Installazione a pavimento
Applicare i piedini ai diffusori nel modo qui di seguito illustrato.
- Si può scegliere il tipo di piedino desiderato: tipo piatto (5 pezzi) o tipo inclinato (2 pezzi).
Rimuovere la pellicola protettiva dai piedini e applicarli sul fondo dei diffusori.


Installazione a parete
Sia l'unita centrale si i diffusori possono altresi essere installati a parete.

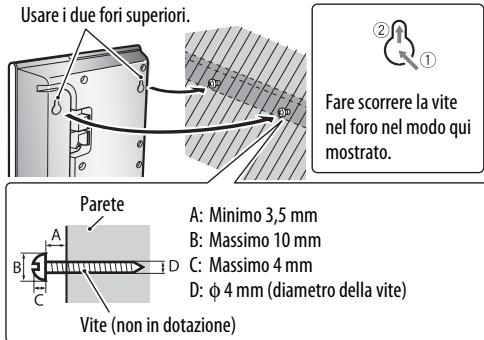

Per installare I'unita centrale
Vite (non in dotazione)
A: Minimo 3,5 mm
B: Massimo 10 mm
C: Massimo 4 mm
D: 4mm (diametro) a) della vite)
Fare scorrere
la vita nel foro
nel modo qui
mostrato.
ATTENZIONE
- L'unità centrale pesa circa 0,73kg e il diffusore pesa circa 1,6kg . Per evitare incidenti in caso di caduta, durante l'installazione sulla parete si raccomanda di procedere con estrema attenzione.
- Si prega alte ris di videere la sezione "Precauzioni per l'installazione delle unità a parete" a pagina 2.
TH-FT3 TH-FT1

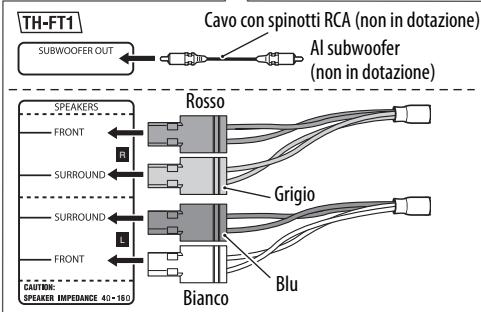

Collegamento dei cavi dei diffusori
Collegare i cavi dei diffusori all'unità centrale nel modo illustrato qui a destra.
- Posteriormente i diffusori sono provvisti di una scanalatura in cui fare scorrere il cavo affinché non sia visible.

ATTENZIONE
- Qualora si desideri collegare diffusori diversi da quelli forniti in datozione a systemi si raccomanda innanzi tutti di verificare che abbiano la stessa impedenza (SPEAKER IMPEDANCE) di quella indica sut alato posteriore dell'unita centrale.
- NON si deve collegare più di un diffusore a una singola presa dell'unità centrale.


Installazione a pavimento
Applicare la base ai diffusori.
- La base non deve essere usata in caso d'installazione dei diffusori a parete.

Viti per base (M5× 10mm) fornite in dotazione
ATTENZIONE
- I diffusori non devono essere collocati in un punto in cui risultino d'ostacolo alle normali attività domestiche. In caso contrario potrebbero danneggiarsi oppure costituire pericolo per le persone.

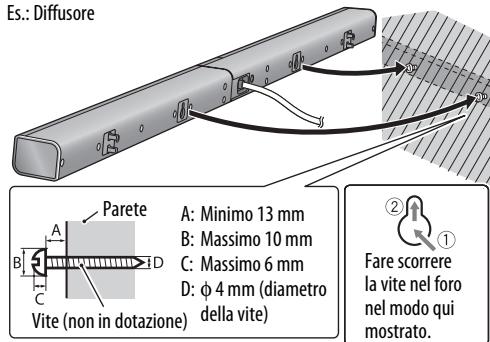

Installazione a parete
Sia l'unità centrale sia i diffusori possono altresi essere installati a parete.
Es.: Diffusore

- Per l'installazione dell'unità centrale si devono rispetto le misure qui sopra riportate.
ATTENZIONE
- L'unità centrale pesa circa 0,73 kg e ciascun diffusore circa 0,85 kg. Per evitare incidenti in caso di caduta, durante l'installazione sulla parete si raccomanda di procedere con estrema attenzione.
- Si prega altresi di vedere la sezione "Precauzioni per l'installazione delle unità a parete" a pagina 2.

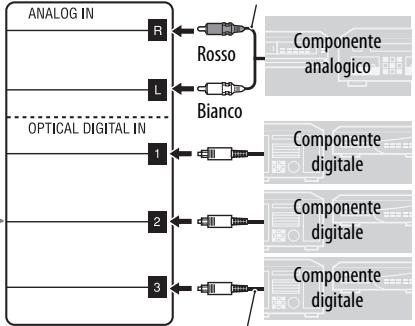

Collegamento di componenti esterni
Come molto inquesta figura, alla presa ANALOG IN si puo collegare un componente analogico nelle prese OPTICAL DIGITAL IN si possono collegare componenti digitali.

Lato posteriore dell'unita centrale


Cavo con spinotti RCA (non in dotazione)
Cavo digitale a fibre ottiche (non in dotazione)

Collegamento del cavo di alimentazione
Collegare l'adattatore di rete CA alle prese DC IN dell'unita centrale.
Collegare quando il cavo di alimentazione prima all'adattatore e quando alla presa di corrente.
TH-FT3 TH-BS7
Inserire il cavo di alimentazione del subwoofer nella presa di corrente.
NOTA
- Prima di pulire o spostare i diffusori, scollegare il cavo di alimentazione.

Uso del filtro a nucleo di ferrite
Per ridurre le interferenze, applicare al cavo di alimentazione e al cavo dei componenti esterni i filtri a nucleo di ferrite forniti in dotazione.
1 Rilasciare il fermo del filtro di ferrite.

Fermo

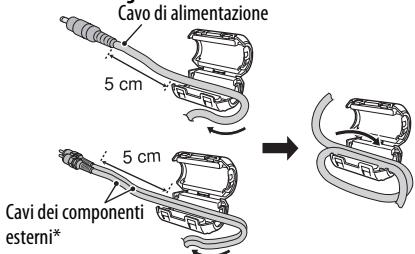

2 Fare scorrere il cavo nel filtro a nucleo di ferrite avvolgendolo saldamente una volta nell'apposto incavo come alla figura.

- Lo si può applicare contemporaneamente ai cavi di due componenti esterni.
3 Chiudere il filtr di ferrite sino ad avertire uno scatto.

ATTENZIONE
- Durante l'avolgimento del cavo si raccomanda di non danneggiarto applicandovi eccessiva forza.
TH-FT3 TH-BS7

Installazione del subwoofer
Ilsysteme èdotato di un subwoofer sensacavo. Al primoutilizzato del telecomando ininnanzi tutto necessario accoppiarlo all'apparecchio. Peristruzioni sull'operazione di accoppiamento si prega di vedere la schedasinformaticaallegata—"Accoppiamento sensafilo".
NOTA
- L'accoppiamento del telecomando perché filo non si annulla nemmeno dopo ave scollegato il cavo di alimentazione dell'apparecchio alla presa elettrica.

Scelta del tipo di visualizzazione
L'unita centrale più essere installata verticalmente od orizzontalmente.
Il pannello anteriore è provvisto di due gruppi indicatori luminosi dei tasti. Occorra quindi scegliere quello che si dovrà illuminare in base al tipo d'installazione eseguita.
Orizzontalmente

Verticalmente

Per scegliere il gruppo d'indicatori desiderato si deve premere DISPLAY SETTING.
Unità centrale


Tasti e spiè del pannello anteriore
Display
Indica il livello del volume, la sorgente d'ingresso selezionata, il modo surround attivato earsi via.
2 Sensore del telecomando
Riceve i segnali dal telecomando.
3 Inditori luminosi del segnale audio
Indicano il formato del segnale audio in ingresso. Le spie di accendono;
-PL II (DOLBY
In presenza del segnale Dolby Digital.
In presenza del segnale DTS.
-PCM:
In presenza di segnale PCM lineare.
4 Tasto di selezione dell'ingresso
Selezione una sorgente d'ingresso: "DIGITAL 1", "DIGITAL 2", "DIGITAL 3" o "ANALOG".
5 Tasto di selezione del modo surround
Selezione una modalità surround: "SURROUND 1", "SURROUND 2" o SURROUND OFF.
6 Tasti di regolazione del volume
Regolano il volume da 0 a 40.
7 /Itastodiaccessione
Accende e spegne ilsystema.
- Il simbolo 山 /Is'illumina di luce rossa quando si spegne ilsystema.


Uso di base
Accensione e spegnimento
Premere 已 / 1.
- Si puo altresi usare il tasto di accensione del pannello anterio.
NOTA
- Si accende o spegne anche il subwoofer.
- Anche con l'apparecchio spento, viene consumata una piccola quantità di corrente (modalità standby). Mentre il systemà è in standby il symbolo / I del pannello anteriore è acceso di luce rossa. Per togliere completeness, scollegare il cavo di alimentazione alla presa di corrente.
- Éanche possiblenaccendere ilystemapremendouno dei tasti di selezione dell'ingresso (DIGITAL 1, DIGITAL 2, DIGITAL 3 o ANALOG).
Selezione della sorgente d'ingresso
Premere uno dei tasti d'ingresso: DIGITAL 1, DIGITAL 2, DIGITAL 3 o ANALOG.
Sul display appare D1 (DIGITAL 1), D2 (DIGITAL 2), D3 (DIGITAL 3) o AN (ANALOG).
- Si più altresi usare i tasto di selezione ingresso del pannello anteriore.
Regolazione del volume
Premere VOL + / - (0 a 40).
- Si possono altresi usare i tasti del volume del pannello anteriore.
ATTENZIONE
- Impostare il volume al minimo prima di attivare qualiasi sorgente. Se il volume è impostato a un livello elevato, la violenza improvvisa del suono potrebbe danneggiare l'udito e sfondare i diffusori.
Disattivazione temporanea dell'audio
Premere FADE MUTING.
- Per ripristinare il suono è sufficiente premere nuovamente il tasto oppure regolarne il volume.
Per ottener un suono più biano (solo Dolby Digital e DTS)
Con questoistema è possible ascoltare chiaramenteanche a basso volume il suono registrato a bassi livelli—Compressione dinamica della gamma. Sono disponibili due livelli d'impostazione.
Premere DRC.
- Ogni volta che si preme Anything tasto l'effetto cambia nel seguente modo:
OF (nessun effetto) MD (medio) MX (massimo).
Regolazione della luminosità del display
Premere DIMMER.
- Ogni volta che si preme il tasto la luminosità dei LED veria nel seguente ordine:
displaynormale displayoscurato displayspento.

Regolazione del livello d'uscita
Il livello di uscita è regolabile tra -6dB e +6dB .
Premere il correspondente SPEAKER LEVEL + / -
- SUBWOOFER: Regola il livello di uscita del subwoofer.
- CENTER: Regola il livello d'uscita del canale centrale.
- SURROUND: Regola il livello d'uscita del canale surround.

Uso della modalità surround
Con i canali surround il suono diviene più realistico che con il semplice modo stereo.
Modi surround disponibili:
surround 1: Adatta per la riproduzione di qualsi sorgente stereo multicanale.
surround 2: Adatto per la riproduzione di qualsi sorgente stereo.
Premere SURROUND MODE.
- Ad agli pressione del tasting si selezione una modalità surround nel seguente ordine:
surround 1 (sul display appeare S1) surround 2 (S2) disattivata (OF).
Localizzazione dei guasti
In caso di problemi con il sistema, prima di rivolgersi all'assistenza tecnica controllare se l'élenco presente contiene la soluzione al problema.
POWER
Ilsystemanosiaccende.
La spina del cavo di alimentazione non è stata saldamente inserita nella presa elettrica. Inserirla in modo corretto.
TELECOMANDO
II telecomando non opera.
La batteria e scarica. Cambiare la batteria.
Sul sensore remoto arrivato luce solare diretta. Evitare che sul sensore del comando a distanza arrivato luce solare diretta.
Il segnale del telecomando incontrà un ostacolo prima di raggiungere il sensore sul pannello anteriore.
Puntare il telecomando al sensore remot del pannello anteriore.
I segnali non raggiungono il sensore remoto. Avvincini all'unita centrale.
Rimuovere la pellicola isolante.
Il tipo di visualizzazione è diverso da quello appropriato per il metodo d'installazione usato. Cambiare la impostazione.
SUONO
I diffusori non emettono alcun suono.
Il suono si è temporaneamente interrotto. Premere il tasto FADE MUTING del telecomando o regolare il volume.
I cavi dei diffusori non sono correttamente collegati oppure sono allentati. Controllare i collegamenti.
TH-FT3 TH-BS7
Il subwoofer non emette alcun suono.
La connessione perché filo non è stata correttamente attivata. Controllare il collegamento.
TH-FT3 TH-BS7
A volte il suono s'interrompe.
La connessione radio tra l'unita centrale e il subwoofer pottrebbe essere interrotta. Collocare e orientare diversamente i diffusori.
TH-FT3 TH-BS7
Riflessone delle onde radio
Il subwoofer è interconnesso direttamente a mezzo di once radio, le quali subiscono tutte la riflessione delle pareti e dai mobili或者其他 dagli altri edifici. Se non riceve correttamente i segnali occorre collocarlo in un altro punto.
L'interruzione della riscione dei segnali più essere altre causata dalle persone in movimento tra le varie unità.
Unità centrale (THBS7 AX-THBS7 /
Alimentazione (DC IN):
19VCC=3,37A
Adattatore di rete CA (AA-R1902):
Ingresso: 110 - 240 V CA , 1,5 A -
0.9A,50/60 Hz
Ucita: 19VCC = 3,37A
Dimensioni (L× A× P)
186mm× 31mm× 300mm
Peso:
0,73 kg
- Correspondente a PCM lineare, Dolby Digital e DTS (con frequenza di campionamento—32 kHz, 44,1 kHz, 48 kHz)
Diffusore principale (THBS7 SP-THBS7F)
Tip:
A una via del tipo a sospensione acustica
(schemati magneticamente-)
Unità diffusore:
9,5 cm × 1,0 cm a cupola × 4
Capacità di gestione di energia:
20W
Impedenza:
4Ω
Gamma di frequenza:
Diffusori anteriori: 110Hz a 40kHz
Diffusori centrali/surround: 115 Hz a
40 kHz
Livello di pressione sonora:
Diffusori anteriori: 78 dB/W·m
Diffusori centrali/surround: 79 dB/W·m
Dimensioni (L × A × P):
900mm× 36,7mm× 53mm
Peso:
1,6kg
Diffusore principale
A una via del tipo a suspENSIONe acustica (schermati magneticamente-)
Unità diffusore:
2 cupole da 9,5cm× 1,0cm (per ciascun altoparlante)
Capacità di gestione di energia:
20W
Impedenza:
4Ω
Gamma di frequenza:
110 Hz a 23 kHz
Livello di pressione sonora:
81,5 dB/W·m
Dimensioni (L× A× P)
186mm× 300mm× 30.8mm
186mm× 296mm× 87mm (con base)
Peso:
0.85 kg ciascuno
0,94 kg ciascuno (completo di base)
Subwoofer alimentato
Capacità di gestione di energia:
100W3.0
Impedenza:
3Ω
Gamma di frequenza:
45Hz a 5 kHz
Livello di pressione sonora:
82 dB/W·m
Alimentazione:
230VCA\~,50Hz
Consumo di energia:
30W (durante il funzionamento)
0,8 W (in modalità Standby)
215mm× 352mm× 254mm
Peso:
5 kg
Dimensioni dell'attacco per installatione a parete per l'unita centrale e i diffusori
