Tipo di prodotto	Sistema audio con casse Bluetooth
Marca	JVC
Modello	NX-G5E
Potenza di uscita	40 W (2 × 20 W a 4 Ω)
Alimentazione	Rete 230 V, 50 Hz
Consumo elettrico	40 W (funzionamento), 12 W (standby), < 1 W (modalità ECO)
Dimensioni cassa (L × A × P)	155 × 250 × 168 mm
Peso cassa	2,1 kg ciascuna
Tipo di cassa	Bass-Reflex 2 vie, schermatura magnetica
Altoparlanti	Woofer 12 cm, tweeter 4 cm
Impedenza	4 Ω
Risposta in frequenza	50 Hz – 28.000 Hz
Formati audio supportati	MP3, WMA, WAV, AAC (tramite Bluetooth)
Bluetooth	Sì, versione non specificata, profili A2DP/AVRCP
Lettore disco	DVD, CD, VCD, SVCD, CD-R/RW, DVD-R/RW, +R/+RW
Porte USB	USB1 (lettura), USB2 (lettura/registrazione)
Uscite video	HDMI, Composito, Componente, Peritel (SCART)
Uscita audio digitale	Ottico (Toslink)
Radio integrata	FM/AM, RDS
Funzioni speciali	Timer giornaliero, timer di registrazione, spegnimento automatico
Accessori inclusi	Telecomando, antenne FM/AM, cavo video, nucleo di ferrite
Manutenzione e pulizia	Panno morbido e asciutto, evitare solventi
Norme di sicurezza	Non aprire il coperchio, evitare umidità, buona ventilazione

Domande frequenti - NX-G5E JVC

Come connettere il mio telefono in Bluetooth?

Selezionare la sorgente Bluetooth sull'impianto, quindi attivare il Bluetooth sul telefono e cercare i dispositivi. Scegliere NX-G5 (o NX-G5E). Se viene richiesto un codice PIN, inserire 0000.

Posso registrare musica su una chiavetta USB?

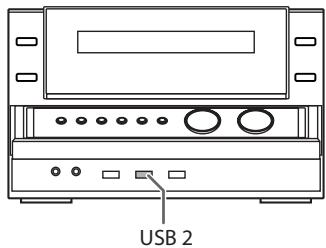

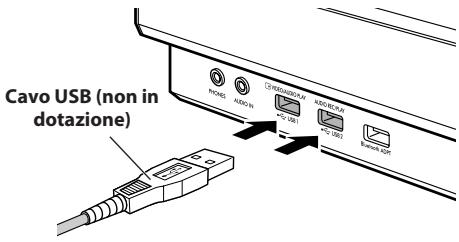

Sì, collegare una chiavetta USB alla porta USB2 (sul retro). Selezionare la sorgente (CD, radio, ecc.), premere USB REC sull'apparecchio, quindi seguire le istruzioni a schermo. I file vengono registrati in formato MP3 o WMA.

Come impostare l'ora sull'impianto?

Tenere premuto il tasto SHIFT e premere più volte CLOCK/TIMER finché non appare CLOCK ADJ. Usare i tasti numerici per inserire l'ora e i minuti, quindi confermare con ENTER/SET.

Cosa fare se il telecomando non funziona più?

Verificare l'assenza di ostacoli tra il telecomando e il sensore. Sostituire le batterie (tipo AA) rispettando le polarità. Se il problema persiste, scollegare l'impianto per 30 secondi e ricollegarlo.

Come migliorare la ricezione radio FM?

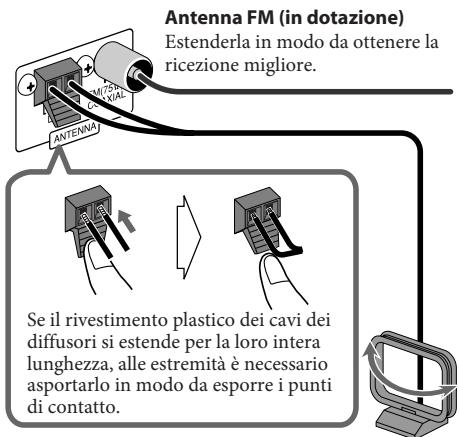

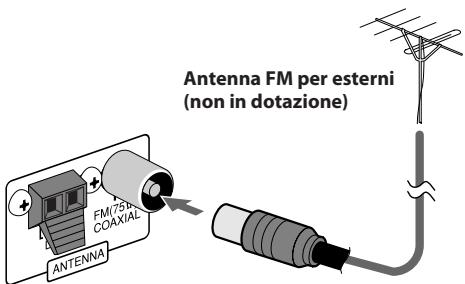

Dispiegare completamente l'antenna FM fornita. Per una migliore ricezione, è possibile collegare un'antenna FM esterna con connettore coassiale 75 Ω. Allontanare l'antenna da ostacoli metallici.

Posso ascoltare la televisione con questo impianto?

Sì, collegare un cavo Peritel (SCART) tra l'impianto (presa AV) e il televisore. Selezionare la sorgente TV SOUND. L'audio del televisore uscirà dalle casse dell'impianto.

Come pulire l'apparecchio?

Usare un panno morbido e asciutto. Se necessario, inumidire leggermente il panno con una soluzione saponata delicata, quindi asciugare con un panno asciutto. Non utilizzare mai diluenti, benzina o prodotti chimici aggressivi.

Cosa significa il messaggio 'REGION ERR' ?

Questo messaggio appare se si inserisce un DVD con codice regione diverso da codice 2 (Europa). Questo impianto può leggere solo DVD di regione 2. Utilizzare un disco compatibile.

Come attivare la modalità ECO per risparmiare energia?

In standby, tenere premuto il tasto SHIFT e premere ECO (o il tasto ECO sull'apparecchio). Il display si spegne e il consumo scende sotto 1 W. Premere di nuovo per disattivare.

Posso usare un auricolare Bluetooth con questo impianto?

Sì, è necessario prima accoppiare l'auricolare tramite il menu Bluetooth. Selezionare una sorgente diversa da Bluetooth, premere Bluetooth MODE per attivare il trasmettitore, quindi cercare l'auricolare. Il codice PIN predefinito è 0000 (da confermare con il manuale dell'auricolare).

MANUALE UTENTE NX-G5E JVC

Il tasto \(\text{念}\) /I non scollega in nessun caso la linea principale.

Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione alla presa a muro (la spia STANDBY si spegne).

Se per disconnettere l'apparecchio alla rete si sfila la spina del cavo di alimentazione o dall'accoppiatore elettrico cui è collegata,

l'apparecchio stesso rimarrà disponibile per l'uso.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne.

L'accensione può essere controllata anche dal telecomando.

Per ridurre il rischio di shock elettrici, incendi, ecc.

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla pioggia e all'umidità.

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoriuscire. Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia. Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

La pressione acustica eccessiva degli auricolari e delle cuffie può causare la perdita dell'udito.

AVVERTENZA

Non esporre la batteria a eccessivo calore, ad esempio alla luce diretta del sole, fuoco o simili.

Attenzione: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocare le apparecchiature nel modo seguente:

1. Parte anteriore: Nessun ostacolo e spazio libero.
2. Lati/Parte superiore/Retro: Lasciare libere le zone indicate dalle dimensioni di seguito.
3. Base: Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10 cm.

Si dichiara che questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.

IMPORTANTE PER PRODOTTI LASER

1. PRODOTTO LASER DI CLASSE 1 2. ATTENZIONE: Non aprire il coperchio superiore o la scatola. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato. 3. ATTENZIONE: Radiazione laser di classe 1M visibile e/o invisibile quando aperto. Non osservare direttamente con strumenti ottici. 4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo di Victor Company of Japan, Limited è:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Germania

Informazioni per gli utenti sullo smaltimento delle apparecchiature e batterie obsolete

Prodotti

Batteria

Nota:

il simbolo Pb sul simbolo delle batterie indica che questa batteria contiene piombo.

[Unione Europea]

Questi simboli indicano che l'apparecchiatura elettrica ed elettronica e la batteria a cui fanno riferimento non devono essere smaltite tra i rifiuti domestici generici alla fine della loro vita utile. I prodotti, invece, vanno portati a punti di raccolta appropriati per il riciclaggio di apparecchiature elettriche ed elettroniche e delle batterie, per il trattamento corretto in conformità alle proprie normative nazionali e alle direttive 2002/96/CE e 2006/66/CE.

Mediante lo smaltimento corretto di questi prodotti, si contribuisce a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato dei prodotti.

Per ulteriori informazioni sui punti di raccolta e il riciclaggio di questi prodotti, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

Lo smaltimento errato di questi rifiuti potrebbe essere soggetto a sanzioni, a seconda di quanto previsto dalla legislazione nazionale vigente.

[Per gli utenti aziendali]

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web www.jvc-europe.com per ottenere informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Questi simboli sono validi solo nell'Unione Europea.

Qualora si desideri smaltire questi oggetti, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche e batterie obsolete.

La ringraziamo per aver acquistato un prodotto JVC. Per comprendere a fondo il funzionamento del sistema e ottenerne le massime prestazioni si raccomanda di leggere tutte le istruzioni qui fornite.

Precauzioni

Installazione

• Per evitare il surriscaldamento all'interno del sistema, installarlo in una posizione adeguatamente ventilata.

NON installare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Installare l'unità in una posizione piana e in un ambiente asciutto non esposto ad estremi di temperatura, che deve essere compresa tra 5°C e 35°C .
• Lasciare spazio sufficiente tra il sistema e il televisore.
• Per evitare interferenze con il televisore, lasciare spazio sufficiente tra i diffusori e il televisore.

Sorgenti di alimentazione

• Per scollegare il sistema dalla presa di corrente, scollegare la spina senza tirare il cavo di alimentazione.

NON toccare il cavo di alimentazione con le mani bagnate.

Formazione di umidità

L'umidità può condensarsi sulla lente all'interno del sistema nei seguenti casi:

• Dopo l'accensione dell'impianto di riscaldamento nel locale di ascolto In un locale umido
• Quando il sistema viene spostato rapidamente da un luogo freddo a un luogo caldo

Di conseguenza, il sistema potrebbe funzionare in modo non corretto. In tal caso, lasciare il sistema acceso per alcune ore fino alla completa evaporazione dell'umidità, quindi scollegare il cavo di alimentazione e ricollegarlo.

Calore interno

• Verificare che vi sia una buona ventilazione attorno al sistema. Una scarsa ventilazione può provocare il surriscaldamento con conseguenti danni al sistema.

NON ostruire le aperture o i fori di ventilazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe non venire disperso.

Varie

Qualora un oggetto metallico oppure del liquido penetrino nel sistema, scollegare il cavo di alimentazione e consultare il rivenditore prima di effettuare qualsiasi operazione.

NON smontare il sistema, in quanto non sono presenti componenti interni per i quali la manutenzione può essere effettuata dall'utente.

• Qualora si preveda un lungo periodo di inattività del sistema, scollegare il cavo di alimentazione dalla presa di corrente.

Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Come leggere il presente manuale

• La tabella che segue descrive le operazioni eseguite dai tasti e dai comandi.
• Alcuni suggerimenti e note correlate vengono illustrati di seguito nelle sezioni "Ulteriori informazioni sul sistema" e "Localizzazione dei guasti", ma non nella stessa sezione in cui vengono illustrate le operazioni (INFO) indica che sono presenti alcune informazioni in materia).

	Indica una pressione leggera del tasting.
	Indica una pressione leggera e ripetuta del tasting, finché viene selezionata l'opzione desiderata.
	Indica la pressione di un tasting.
2seg.	Vi dice di mantenere premuto il tasting per un numero di secondi specificato.
	Indica la rotazione della manopola nella o nelle direzioni specificate.

RemotelONEY	Indica che questa operazione èpossible solotramite il telecomando.
Main UnitONLY	Indica che questa operazione èpossible soloutilizzando l'unitàprincipal.

Indice

Tipi di dischi/file utilizzabili 3

Collegamenti 4

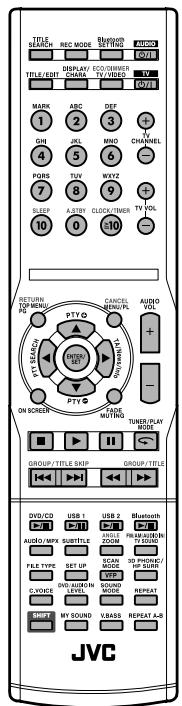

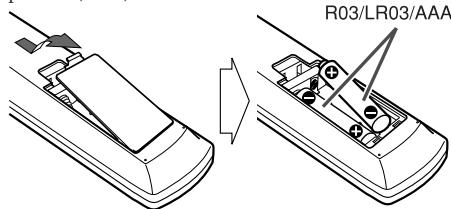

Preparazione del telecomando 6

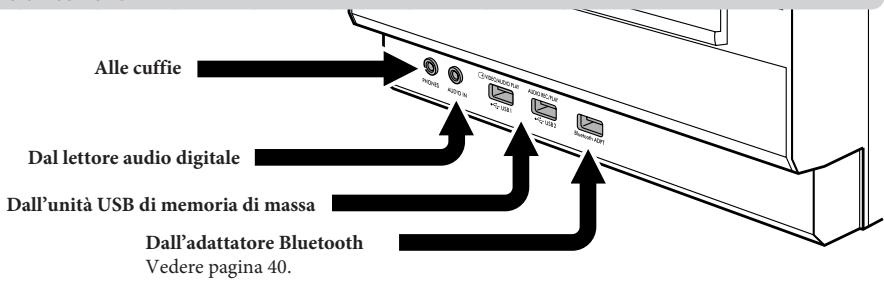

Cambiamento della modalità di scansione 7

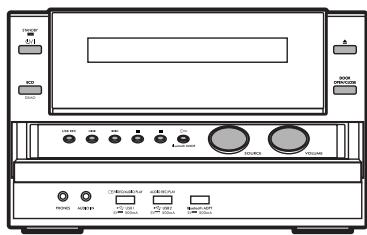

Pannello anteriore 7

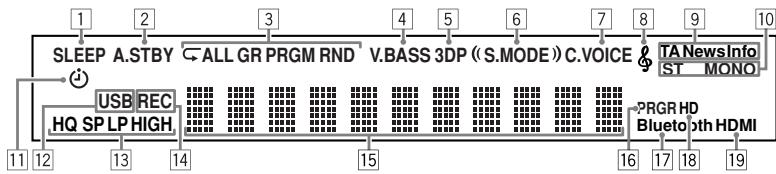

Indicatori del display 8

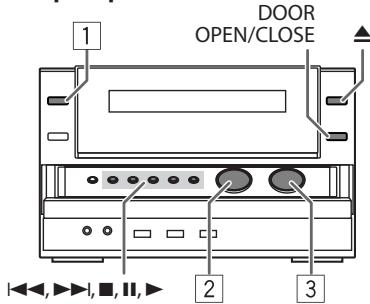

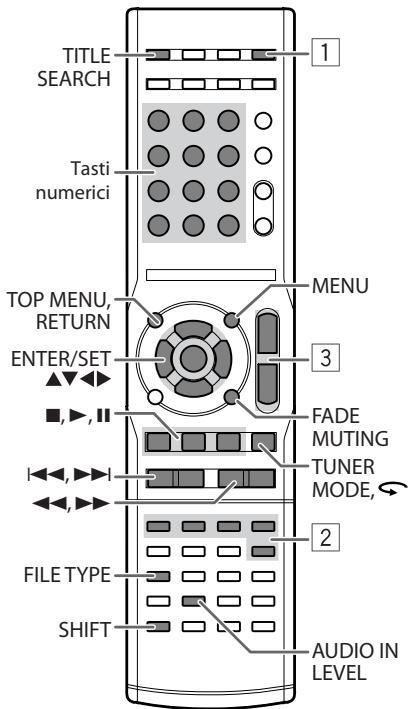

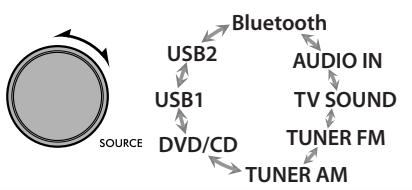

Operazioni giornaliere — Riproduzione 9

Ascolto della radio 10

Ascolto dell'audio dell'apparecchio TV 11

Riproduzione di un disco/unità USB di memoria di massa 11

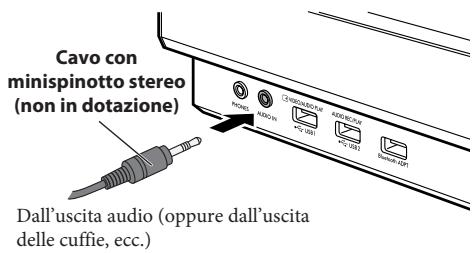

Riproduzione con un lettore audio digitale 14

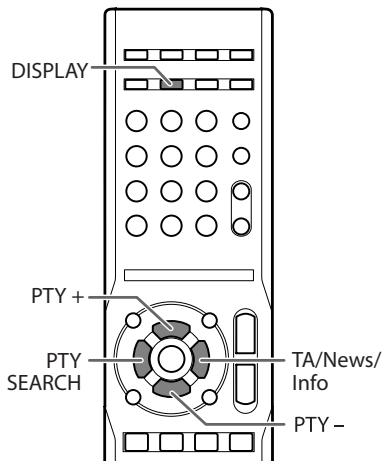

Operazioni avanzate con la radio 15

Ricezione di stazioni FM con il Radio Data System 15

Ricerca di un programma tramite i codici PTY 15

Passaggio temporaneo a un programma di propria scelta in modo automatico 16

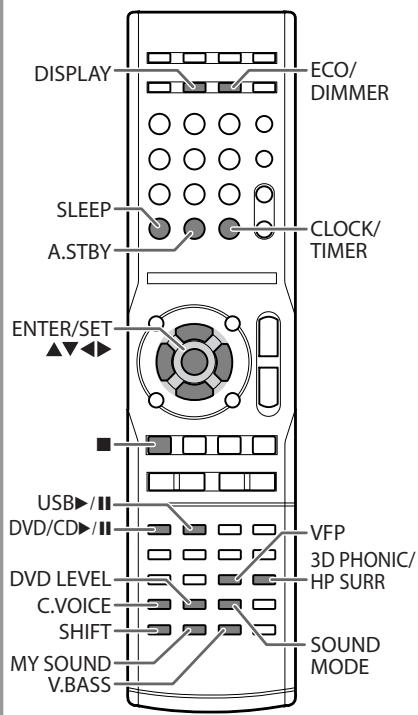

Regolazioni audio e generali 17

Regolazione del suono 17

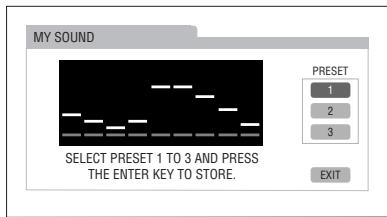

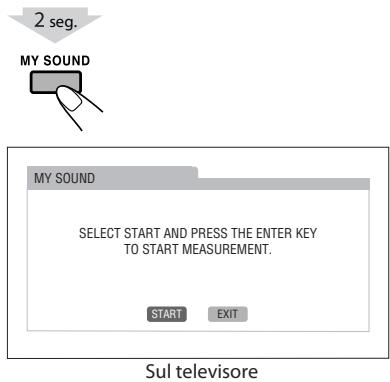

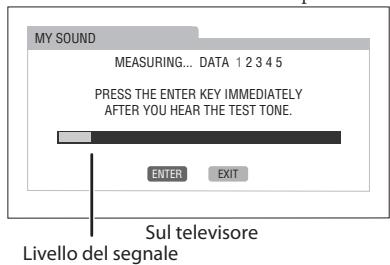

Creazione di toni più rilassanti per l'udito — Funzione MY SOUND 18

Creazione di un campo sonoro tridimensionale — 3D Phonic 19

Creazione di un ampio campo sonoro per le cuffie — Surround HP 19

Per una maggiore chiarezza dei dialoghi — Clear Voice 19

Scelta di una modalità audio 19

Creazione di modalità audio proprie — Modalità dell'utente 20

Preimpostazione dell'aumento automatico del volume di un DVD 21

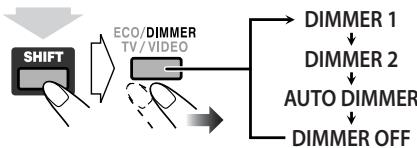

Regolazione della luminosità del display 21

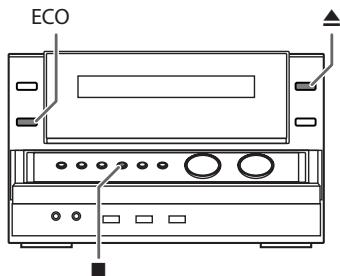

Impostazione della modalità ECO (risparmio energetico) 21

Cambio del tono dell'immagine 21

Regolazione dell'orologio 22

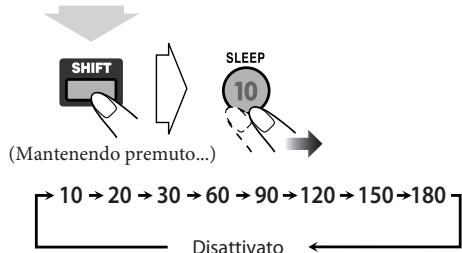

Spegnimento automatico dell'unità 23

Per impedire l'espulsione del disco — Blocco bambini 23

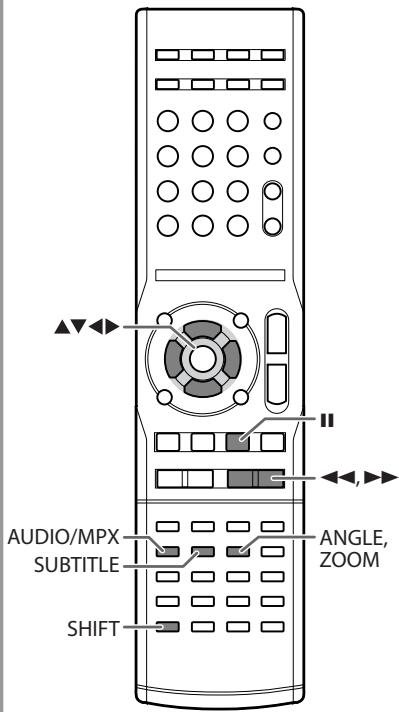

Operazioni particolari con i dischi e i file. 24

Scelta della pista audio 24

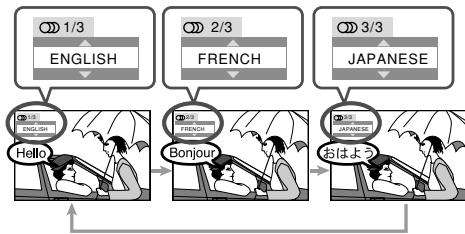

Scelta della lingua dei sottotitoli 25

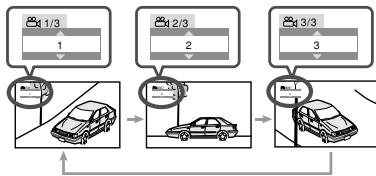

Scelta dell'angolo di visione 25

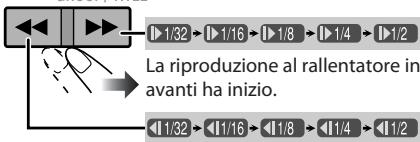

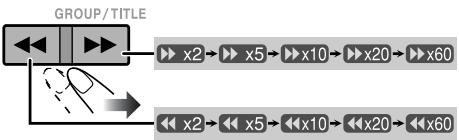

Riproduzione con effetti speciali 25

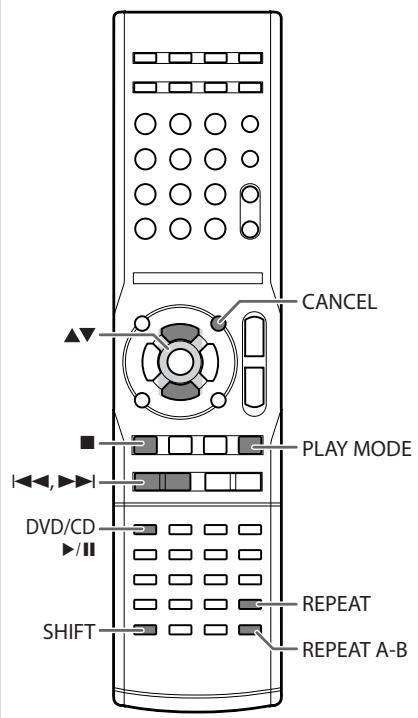

Modalità di riproduzione avanzata 27

Programmazione dell'ordine di riproduzione — Riproduzione programmata 27

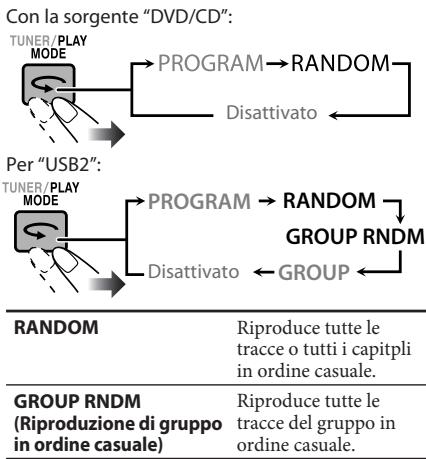

Riproduzione in modalità casuale — Riproduzione casuale 28

Riproduzione di un gruppo — Riproduzione di gruppo 28

Riproduzione ripetuta. 29

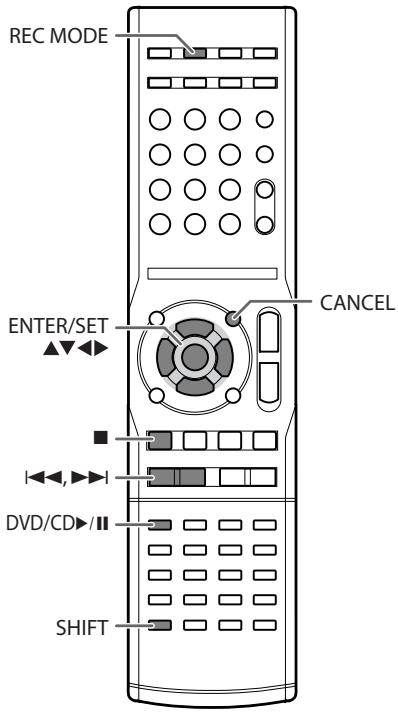

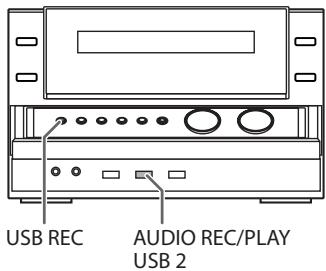

Operazioni di registrazione 30

Impostazione delle modalità di registrazione. 31

Registrazione da un disco 32

Registrazione dalla radio, da un apparecchio esterno o dal televisore. 33

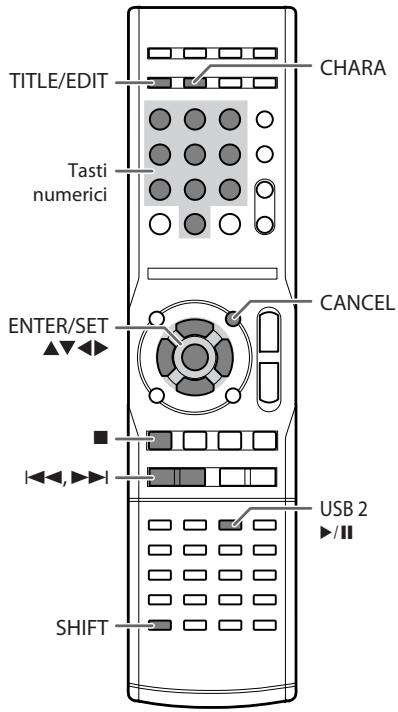

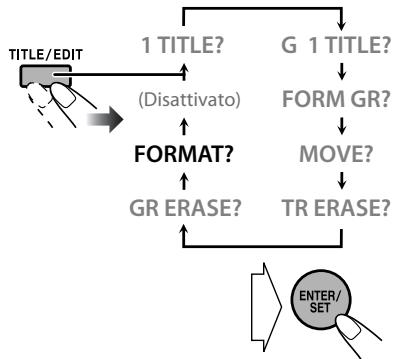

Operazioni di modifica 34

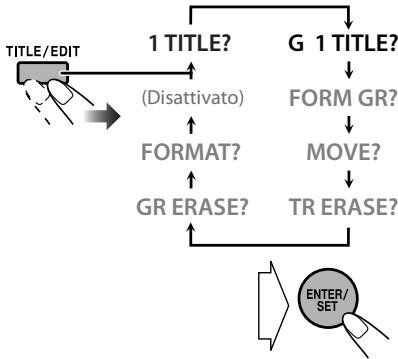

Assegnazione (modifica) del titolo delle tracce o dei gruppi. 34

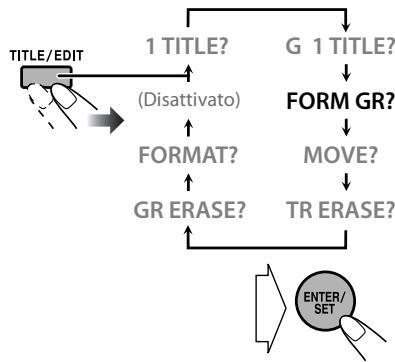

Creazione di un nuovo gruppo 36

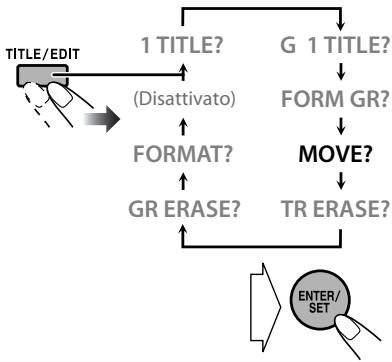

Spostamento delle tracce. 37

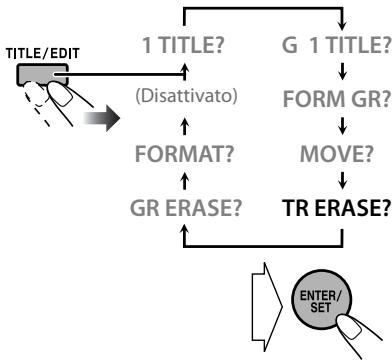

Cancellazione di una traccia. 38

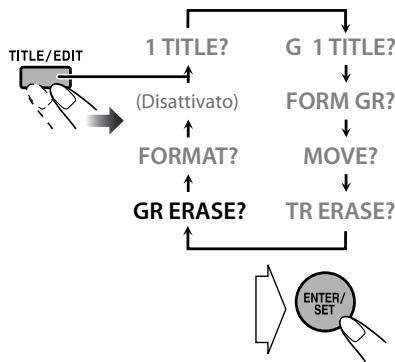

Cancellazione di un gruppo 38

Cancellazione di tutte le tracce e di tutti i gruppi. 39

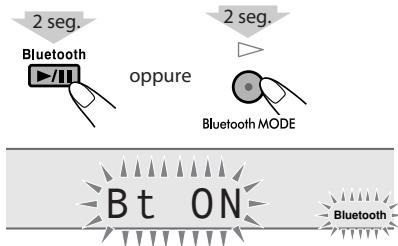

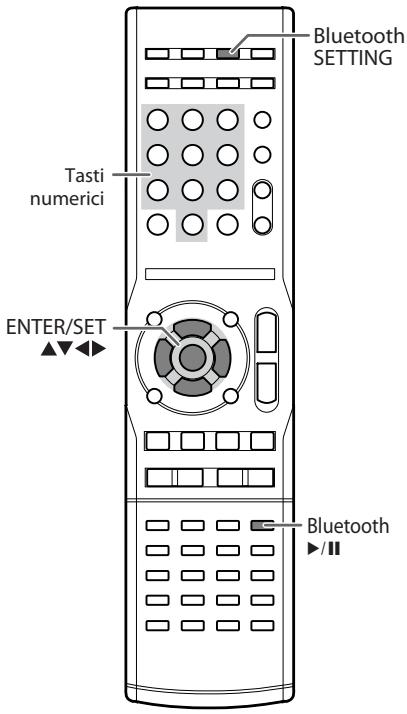

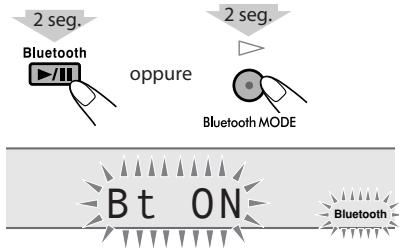

Operazioni Bluetooth 40

Introduzione 40

Ascolto dell'lettore audio Bluetooth. 41

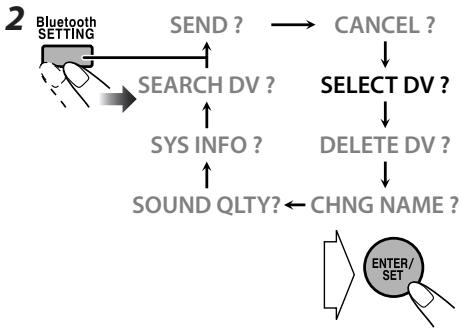

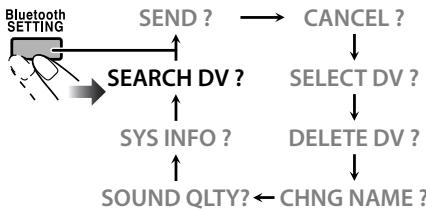

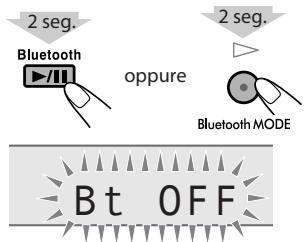

Ascolto della musica con le cuffie Bluetooth. 42

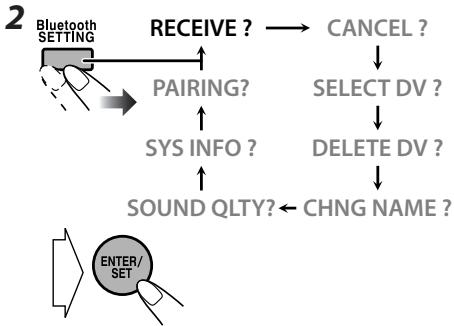

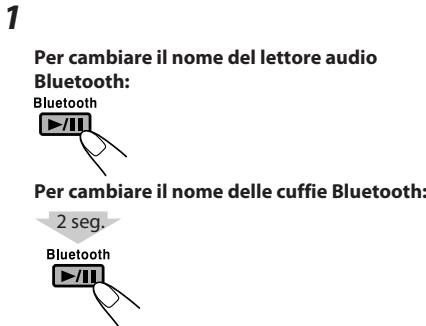

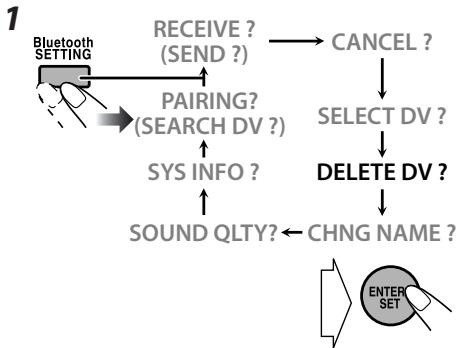

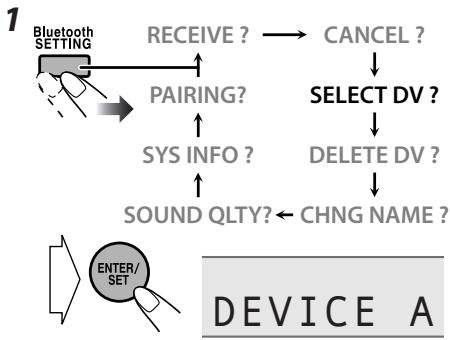

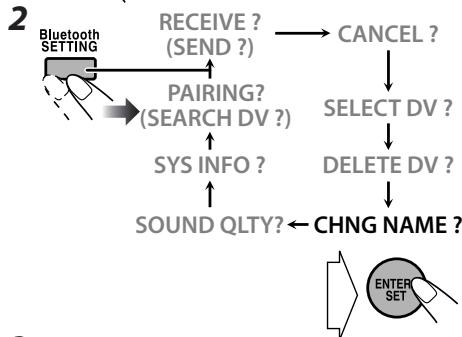

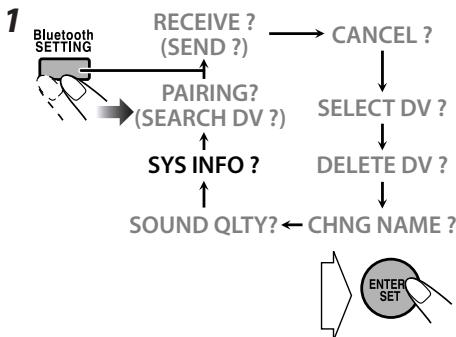

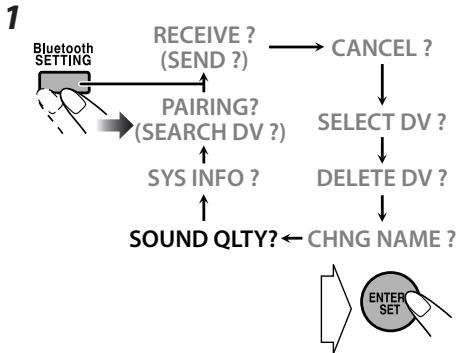

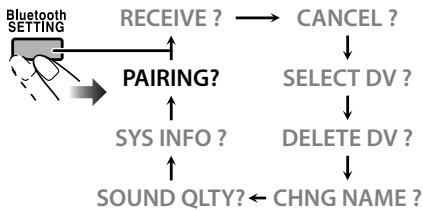

Modifica delle impostazioni Bluetooth. 44

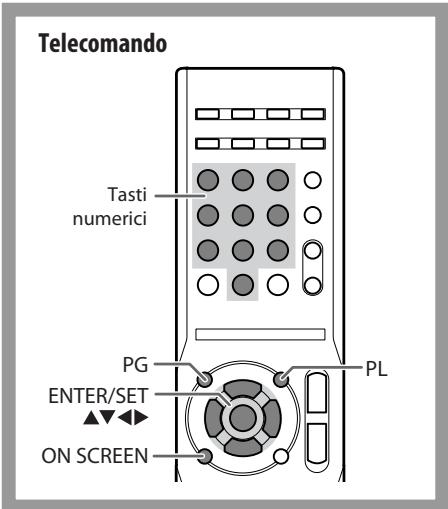

Comandi sullo schermo. 46

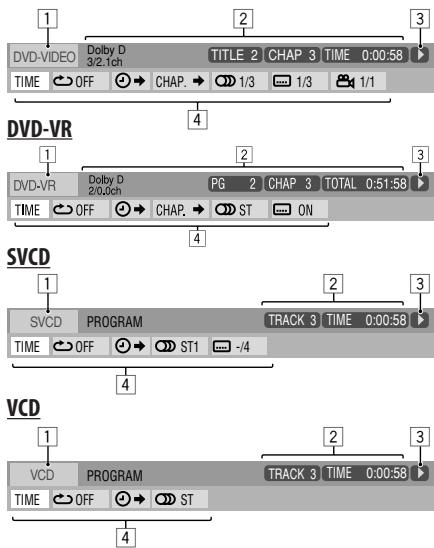

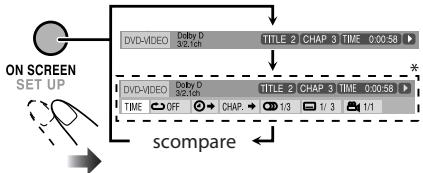

Uso della barra sullo schermo 46

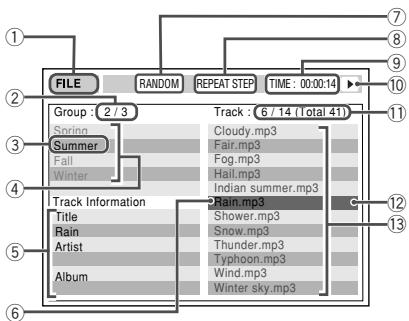

Operazioni dallo schermo di controllo 50

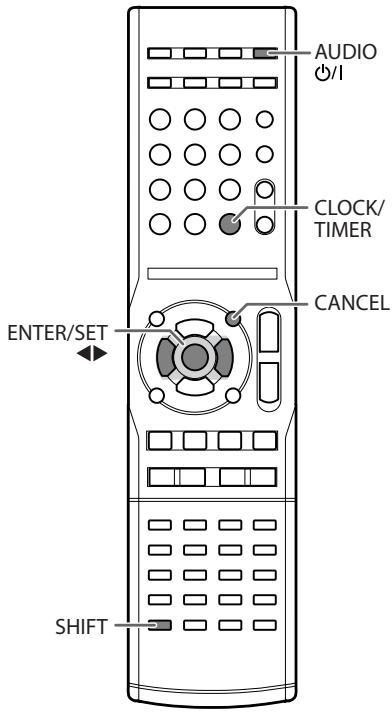

Operazioni con il timer 52

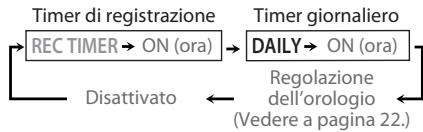

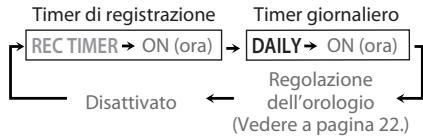

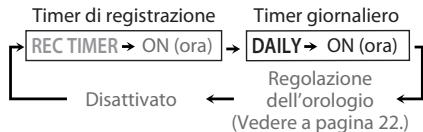

Regolazione del timer giornaliero 52

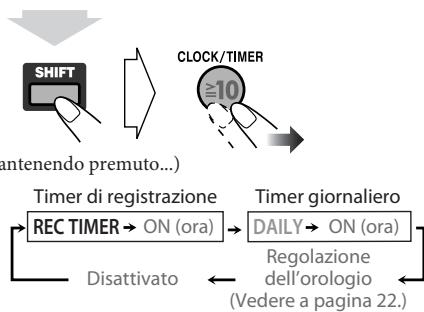

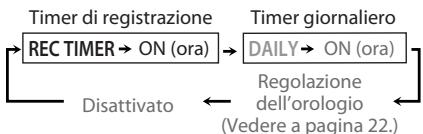

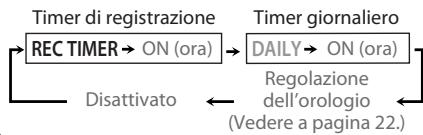

Impostazione del timer di registrazione 54

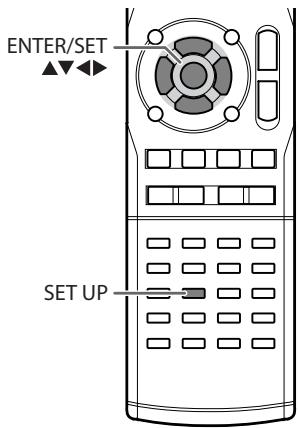

Operazioni con i menu di impostazione 55

Impostazioni iniziali 55

Ulteriori informazioni 57

Ulteriori informazioni su questo sistema 57

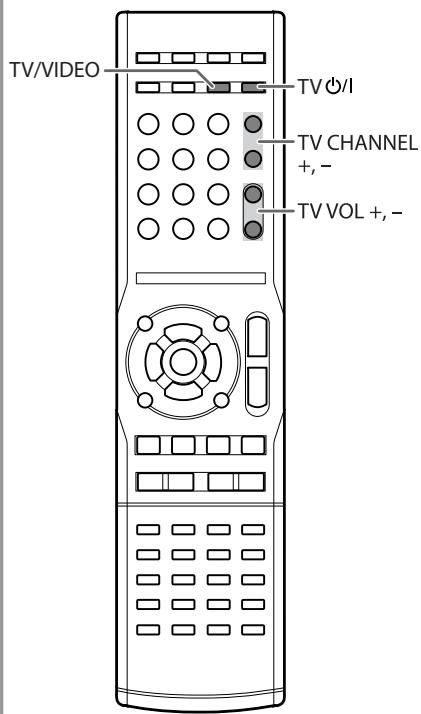

Utilizzo dei televisori JVC tramite il telecomando 62

Manutenzione 62

Localizzazione dei guasti 63

Messaggi visualizzati durante le operazioni di registrazione o di modifica 65

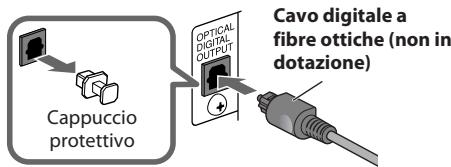

Segnali di uscita ottica digitale 66

Lista dei codici di lingua 66

Specifiche 67

Indice delle parti 68

Tipi di disco o file utilizzabili

MP3/WMA/WAV	MPEG-4 ASF PLAYBACK
VIDEO TM VIDEO	VIDEO SUPERVIDEO
CD-R/-RW: Registrati nei formati Audio CD, Video CD e SVCD. è altresi possibile utilizzato file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2, ASF e DivX registrati in formato "ISO 9660".
DVD-R/-RW, +R/+RW: è possibile utilizzato file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2, ASF e DivX registrati in formato UDF-Bridge.
DVD-R/-RW: Registrati nel formato DVD Video o DVD Video Recording (VR).
+R: Registrati nel formato DVD Video.
DVD-ROM: file MP3, WMA e WAV.
Unità USB di memoria di massa: File MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2, ASF e DivX*.

Oltre ai dischi e ai file appena menzionati, il sistema può riprodurre i file audio registrati nel formato CD-Extra e CD-G (CD Graphics).

Non è possibile riprodurre i seguenti dischi: DVD-RAM, CD-I (CD-I Ready), CD-ROM e Photo CD. La riproduzione di questi dischi può generare disturbi e danneggiare i diffusori. - È possibile riprodurre i CD Text e i DVD Text, ma sul display non ne appaiono le informazioni di testo. - È possibile riprodurre dischi +R/+RW finalizzati. - Il "logo DVD" è un marchio della DVD Format/Logo Licensing Corporation. - Questo sistema può riprodurre file EVERIO (si prega di vedere a pagina 58) registrati su dischi DVD o CD oppure in unità USB di memoria di massa. * Solo quando la velocità massima di conversione è inferiore a 2 Mbps.

Informazioni sul sistema di colore

Il sistema è compatibile con il formato video PAL. Non è possibile riprodurre correttamente i dischi registrati nel formato NTSC.

Nota sui codici area

Sia il lettore DVD che i DVD possiedono un numero di regione interno. Il sistema riproduce esclusivamente i DVD provvisti di appropriato codice regionale.

Per maggiori informazioni al riguardo si prega di vedere a pagina 67. - Quando si inserisce un DVD provvisto di codice regionale non appropriato, sul display appare "REGION ERR".

Es.:

Avvertenza per la riproduzione di DualDisc

Il lato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Con questo apparecchio potrebbe pertanto non essere raccomandabile usare il lato non DVD dei dischi DualDisc.

IMPORTANTE: Prima di riprodurre un disco/file, fare quanto segue...

• Accendere il televisore e selezionare una modalità di ingresso del televisore adatta per riprodurre immagini e visualizzazioni sullo schermo.
• Per riprodurre dischi/file, cancellare a piacere le impostazioni iniziali. Vedere al riguardo la sezione "Operazioni con i menu di impostazione" a pagina 55.

Se premendo un tasto sullo schermo TV appare \(\mathbb{O}\), significa che al disco/file non è consentito eseguire l'operazione tentata. - Quando si riproduce del software con codifica multicanale, il sistema ne converte correttamente i segnali in codifica a due canali, riproducendoli quindi con i diffusori. Per riprodurre il suono di questo software multicanale usando tutta la sua potenza, è necessario collegare al terminale OPTICAL DIGITAL OUTPUT del pannello posteriore un decodificatore oppure un amplificatore provvisto di decodificatore di caratteristiche adeguate.

Per annullare la dimostrazione

Mentre l'apparecchio è in standby, tenere premuto il tasto DEMO dell'unità principale (sino a quando sul display appare "DEMO CLEAR").

• Si prega di leggere la scheda "Informazioni sulla funzione dimostrativa" allegata.

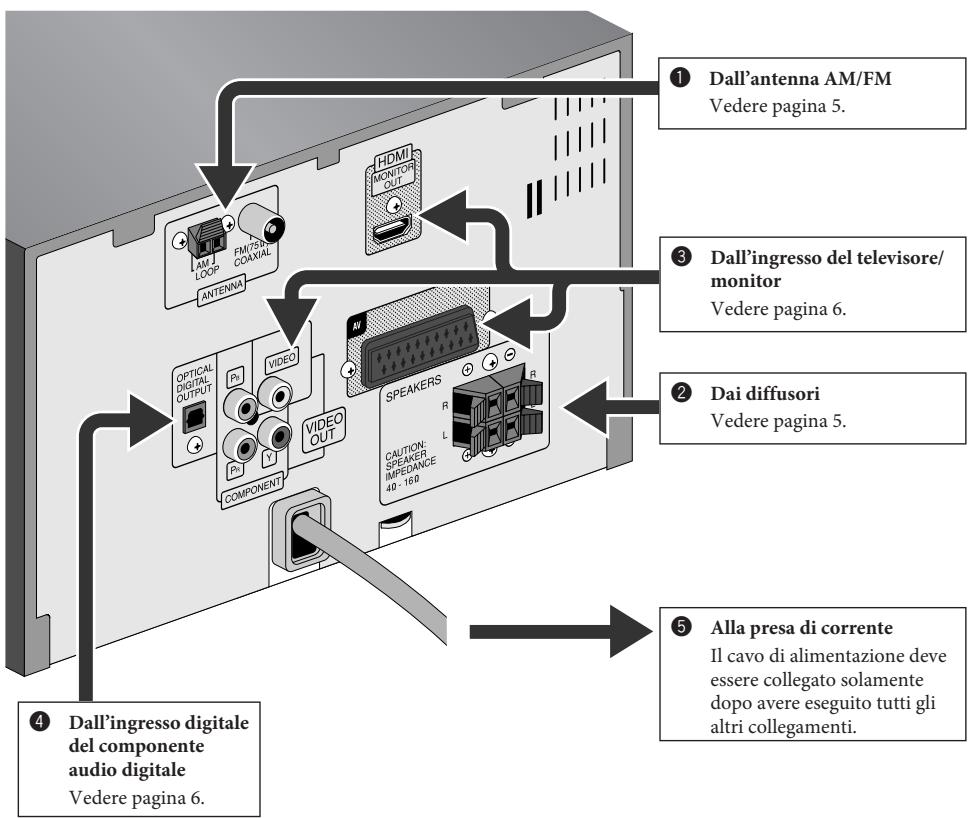

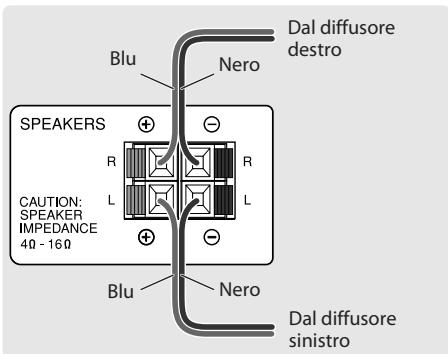

Collegamenti INFO

Non collegare il cavo di alimentazione finché non sono stati effettuati tutti gli altri collegamenti.

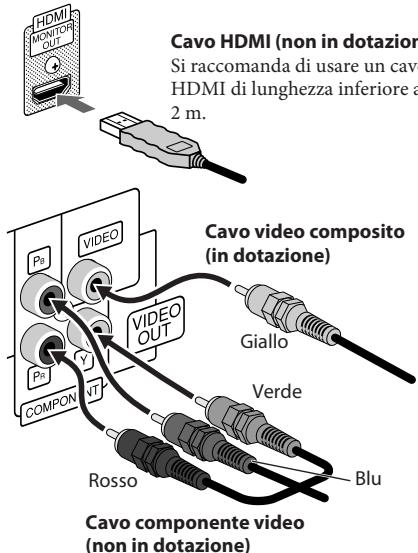

• Collegare l'uscita VIDEO OUT direttamente all'ingresso video del televisore. La sua connessione attraverso un videoregistratore potrebbe infatti impedire la corretta visualizzazione durante la riproduzione dei dischi o dei file provvisti della funzione di protezione da copia. Anche la connessione a un televisore provvisto di videoregistratore integrato potrebbe impedire la corretta visualizzazione del disco.

Accessori in dotazione

Verificare che siano presenti tutti i seguenti elementi.

• Antenna FM (×1)
• Antenna a telaio AM (×1)
• Cavo video composito (×1) Telecomando (×1)
• Batterie (×2)
• Filtro di ferrite (35 mm × 22 mm × 18 mm) × 1; per informazioni particolareggiate si prega di vedere a pagina 61

In caso di mancata fornitura di alcune di queste parti, si prega di rivolgersi al proprio rivenditore.

Pannello posteriore

Antenna AM/FM

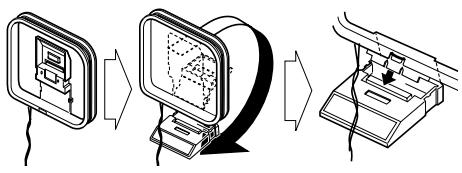

Per montare l'antenna a telaio AM Per collegare un'antenna AM/FM

Antenna a telaio AM (in dotazione)

Ruotarla finché si ottiene la ricezione migliore.

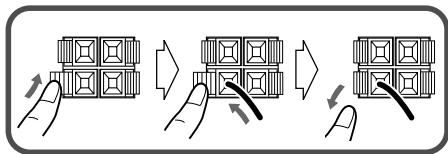

Diffusori

Quando vengono collegati i cavi dei diffusori, abbinare la polarità dei terminali dei diffusori come segue: il blu corrisponde alla polarità positiva (+) e il nero a quella negativa (-).

• NON collegare più di un diffusore a ciascun terminale.
• NON spingere o tirare i diffusori, dato che questo danneggia i piedini che li sorreggono.

Per una migliore ricezione FM

Scollegare l'antenna FM fornita e collegarla a un'antenna FM esterna utilizzando un cavo da 75Ω con un connettore di tipo coassiale (IEC o DIN45325).

3 Televisore/monitor

Lo si può collegare con un cavo video componente, un cavo video composito, un cavo HDMI o una cavo SCART.

• Per selezionare la modalità di scansione progressiva (vedere a pagina 7) si devono usare le prese COMPONENT o la presa HDMI MONITOR OUT.
• Per ascoltare il suono del televisore dai diffusori del sistema si deve usare un cavo SCART.
• Dopo aver collegato il televisore occorre selezionare l'uscita video più appropriata al sistema colore in uso. Vedere la sezione "Cambiamento della modalità di scansione" a pagina 7.
• Quando si usa il cavo HDMI è necessario eseguire dal menu SET UP le impostazioni più appropriate (a quello riguardo si prega di vedere a pagina 56).

• Con questo collegamento si inviano segnali video (composito, Y/C o RGB) e si ricevono segnali audio dal televisore. Per ascoltare l'audio del televisore, vedere a pagina 11.

Informazioni sulla capacità CEC nello standard HDMI

I segnali CEC, opzionalmente usati nello standard HDMI, permettono di controllare gli apparecchi collegati. Quando, infatti, si collegano apparecchi provvisti della capacità CEC, ognuno di essi diviene in grado di controllare gli altri.

Questo sistema è compatibile con alcune delle funzioni basiche della capacità CEC HDMI. Quando, ad esempio, si avvia la riproduzione dal sistema, il televisore compatibile con la capacità CEC HDMI ad esso connesso si accende automaticamente.

• Questa funzione è disponibile esclusivamente quando si seleziona la sorgente "DVD/CD" o "USB1".
• È possibile attivare o disattivare questa funzione (vedere pagina 56).
• Per informazioni particolareggiate sulla funzione CEC si prega di consultare il manuale degli apparecchi collegati.
• La funzione CEC potrebbe non operare con determinati apparecchi CEC.
• Oltre che con determinati apparecchi CEC, la funzione CEC potrebbe non operare con determinate impostazioni o condizioni d'uso del sistema.

4 Componente audio digitale

• Impostare correttamente "DIGITAL AUDIO OUTPUT" nel menu "AUDIO" in base al dispositivo audio digitale collegato (vedere a pagina 66).
• Il segnale digitale si trasmette attraverso il terminale OPTICAL DIGITAL OUTPUT solo quando si seleziona la sorgente "DVD/CD" o "USB1".

Preparazione del telecomando

Inserire la batteria sul telecomando abbinando la polarità (+ e -) in modo corretto.

Se il raggio d'azione del telecomando diminuisce, sostituire entrambe le batterie.

Attenzione:

Si deve impedire che i bambini ingoino accidentalmente la batteria.

Se si usa il telecomando

Puntare la parte superiore del telecomando frontalmente verso il sensore presente sul televisore. Se si utilizza il telecomando da una posizione diagonale, la lunghezza operativa (che è di circa 5 m) potrebbe essere inferiore.

Cambiamento della modalità di scansione

INFO

Selezionare l'uscita del segnale video in funzione del tipo di apparecchio TV in uso.

• Quando attraverso il cavo COMPONENT o HDMI si collega un televisore a scansione progressiva, selezionando proprio questa modalità si possono riprodurre immagini ad alta qualità.
• L'impostazione può essere cambiata esclusivamente una volta interrotta la riproduzione.

Quando è collegato il cavo HDMI

AUTO	Ilsysteme emette automaticamente un segnale video che permette di ottener dal tevisore la miglior qualità d'imagine possibile.
576P/720P/1080I/1080P	P:progressivoI:interlacciato
Quando il cavo HDMI non è collegato
RGB	Per un tevisore a scansione interlacciata. Da selezionare per mandare segnale video composito o RGBattraverso il terminale AV (SCART).
Y/C	Per un tevisore a scansione interlacciata. Da selezionare per inviare i segnali S-videoattraverso il terminale AV (SCART).
576P	Per un tevisore a scansione progressiva. Da selezionare per vedere le immagini di alta qualitàattraverso le preseVIDEO OUT (COMPONENT).

Pannello anteriore

Collegamento di un'unità USB di memoria di massa

• Per la connessione USB si raccomanda di usare un cavo USB 2.0 di lunghezza inferiore a 1 metro.
• Al sistema è possibile collegare un'unità USB di memoria di massa quale, ad esempio, un'unità di memoria flash, un disco fisso, un lettore di schede oppure una fotocamera digitale.

Connessione a un lettore audio digitale

• Per informazioni sul livello d'ingresso audio si prega di vedere a pagina 14.

Le indicazioni sul display offrono numerose significazioni durante l'utilizzo del sistema.

Prima di utilizzare il sistema, è necessario comprendere le modalità di funzionamento degli indicatori sul display.

Indicatore SLEEP

Si illumina quando è attivo il timer di autospegnimento. (Vedere a pagina 23.)

2 Indicatore A.STBY (Auto Standby) (Vedere a pagina 23.)

• Si illumina quando viene attivata la funzione di standby automatico.
• Lampeggia quando la riproduzione si ferma con la funzione di standby automatico attiva.

3 Indicatori della modalità di riproduzione

• PRGM: si illumina quando è attiva la riproduzione programmata. (Vedere a pagina 27.)
• RND: si illumina quando è attiva la riproduzione casuale. (Vedere a pagina 28.)
• Indicatori della modalità di ripetizione (Vedere a pagina 29)
• ALL: si illumina quando è attiva la modalità REPEAT ALL.
• GRP: si illumina quando è attiva la modalità REPEAT GRP.
• Lampeggia quando si attiva una qualsiasi delle modalità di ripetizione ad eccezione di quella che precede.

4 Indicatore V. BASS

Si illumina quando la funzione VARIO BASS è attiva. (Vedere a pagina 17.)

5 Indicatore 3DP

Si illumina quando 3D Phonic è attenuato. (Vedere a pagina 19.)

6 Indicatori della modalità audio (Vedere a pagina 19.)

S.MODE: si illumina quando è attivata una delle modalità audio. : si illumina quando si attiva una delle modalità audio con effetto surround.

7 Indicatore C. VOICE (Clear Voice)

Si illumina quando viene attivata la funzione Clear Voice. (Vedere a pagina 19.)

8 Indicatore (suono personalizzato)

Si illumina quando si attiva la funzione MY SOUND. (Vedere a pagina 18.)

9 Indicatori della funzione Enhanced Other Networks (Vedere a pagina 16.)

Si illumina per indicare il tipo di programma selezionato attualmente per la ricezione in PTY Standby. - Lampeggia quando avviene la sintonizzazione automatica su un programma con la ricezione in PTY Standby.

10 Indicatori di ricezione FM (Vedere a pagina 10.)

• ST (stereo): si illumina quando avviene la sintonizzazione di una stazione stereo FM con una forza di segnale sufficiente.
• MONO (monofonia): si illumina durante la ricezione mono di una stazione stereo.

11 Indicatore del timer (Vedere a categoria 52.)

• Si illumina quando il timer giornaliero o il timer di registrazione è in standby oppure è in fase di impostazione; lampeggia quando è attivato.

12 Indicatore USB

Si illumina quando l'apparecchio rileva una sorgente USB. (Vedere a pagina 12.)

13 Indicatori della modalità di registrazione

HQ/SP/LP: indica la velocità di trasferimento per la registrazione. (Vedere a pagina 31.) - HIGH: si illumina quando si registra ad alta velocità. (Vedere a pagina 31.)

14 Indicatore REC (registrazione)

Si illumina all'avvio della registrazione. (Vedere a pagina 32.)

Display principale

16 Indicatore PRGR (progressivo)

Si illumina quando la modalità di scansione progressiva è stata scelta. (Vedere a pagina 7.)

17 Indicatore Bluetooth (Vedere a pagina 41.)

• Si illumina quando il sistema stabilisce una connessione Bluetooth.
• Lampeggia quando si collega l'adattatore Bluetooth e si seleziona inoltre la sorgente "Bluetooth".
• Lampeggia quando si collega l'adattatore Bluetooth e si attiva il trasmettitore Bluetooth.

18 Indicatore HD: si illumina quando il segnale video è trasmesso a 1080i, 720p o 1080p. (Vedere a pagina 7.) 19 Indicatore HDMI: si illumina quando il segnale video è trasmesso attraverso il cavo HDMI. (Vedere a pagina 7.)

Operazioni giornaliere — Riproduzione INFO

Nel presente manuale vengono illustrate principalmente le operazioni di utilizzo del telecomando. Tuttavia, è possibile utilizzare i tasti e i comandi direttamente sull'unità principale se i nomi e i contrassegni sono uguali o simili.

Per evitare lesioni, si raccomanda di non toccare il pannello anteriore mentre si sta aprendo o chiudendo.

Telecomando

Unità principale

1 Accendere l'unità.

Sul telecomando:	Sull'unità principale:
AUDIO	/1

• La spia di STANDBY sull'unità principale si spegne.
• Si apre automaticamente il pannello anteriore.

2 Selezionare la sorgente.

Sul telecomando:
DVD/CD	USB 1	USB 2	Bluetooth
			FM/AM/AUDIO IN/ TV SOUND

Sull'unità principale:

• Se la sorgente selezionata è presente, la riproduzione si avvia automaticamente.

3 Regolare il volume.

È possibile regolare il livello del volume da "VOLUME MIN" (livello 0) a "VOLUME MAX" (livello 31).

Sul telecomando:	Sull'unità principale:
AUDIO VOL + -	VOLUME

Per spegnere (mettere in standby) il sistema

La spia STANDBY dell'unità principale si illumina in rosso.

• Un consumo minimo di energia si verifica anche in modalità standby.

Per aprire o chiudere il pannello anteriore

Sul telecomando:

Sull'unità principale:

DOOR OPEN/CLOSE

Per silenziare il volume immediatamente

Per ripristinare il volume, premere nuovamente o regolare il livello del volume.

Ascolto in cuffia

Collegare le cuffie alla presa PHONES sull'unità principale. Il suono cesserà di uscire dagli altoparlanti. Per qualche istante sul display appare "HPHONE IN". Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

• Quando vengono scollegate le cuffie, i diffusori vengono riattivati.

NON spegnere il sistema (modalità standby) quando il volume è impostato a un livello molto alto. In caso contrario, l'improvvisa emissione di energia sonora all'accensione dell'unità o all'avvio della riproduzione può danneggiare l'udito, i diffusori e/o le cuffie.

Selezione dei numeri

MARK

PQRS

SLEEP

Esempi:

Per selezionare il numero 5, premere 5.

Per selezionare il numero 10, premere 10.

Per selezionare il numero 15, premere ≥ 10 , 1 e quindi 5.

Per selezionare il numero 30, premere ≥ 10 , 3 e quindi 0.

Per selezionare il numero 125, premere ≥ 10,≥ 10,1,2 e quindi 5.

Ascolto della radio

Per selezionare la banda (FM o AM)

Per sintonizzarsi su una stazione

Mentre viene selezionato FM o AM...

Sul display viene visualizzato il campo di frequenza. Quando il sistema si sintonizza su una stazione (frequenza) con una potenza di segnale sufficiente, la ricerca della frequenza si arresta.

• Premendo ripetutamente il tasto, la frequenza cambia un passo alla volta.

Per terminare la ricerca manualmente, premere uno dei due tasti.

Se la ricezione FM è debole

Sul display si illumina l'indicatore MONO (monofonia). La ricezione risulta migliorata anche se viene perduto l'effetto stereo—Ricezione mono.

Per ripristinare l'effetto stereo, si deve premere di nuovo il tasto. L'indicatore MONO (monofonia) scompare.

Per memorizzare le stazioni

È possibile predefinire sino a 30 stazioni FM e 15 stazioni AM.

1 Sintonizzare l'unità sulla stazione che si desidera memorizzare.

• Se selezionata, per le stazioni FM predefinite è altresì possibile memorizzare la modalità di ricezione monofonica.

2 Attivare la modalità di immissione del numero predefinito.

• Completare il processo seguente mentre l'indicazione sul display lampeggia.

3 Selezionare un numero predefinito per la stazione da memorizzare.

Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 10.

4 Memorizzare la stazione.

STORED

Per sintonizzarsi su una stazione predefinita

1 Selezionate la banda (FM o AM).

2 Selezionare il numero predefinito corrispondente alla stazione memorizzata.

Per istruzioni sulla selezione dei numeri, si prega di vedere la sezione "Selezione dei numeri" a pagina 10.

Ascolto dell'audio dell'apparecchio TV

Con questo sistema è possibile ascoltare le stazioni televisive ricevute dall'apparecchio TV ad esso collegato con il cavo SCART (vedere a pagina 6).

A seconda del televisore effettivamente connesso, potrebbe non essere possibile riprodurre il suono nel modo desiderato.

Riproduzione di un disco/unità USB di memoria di massa

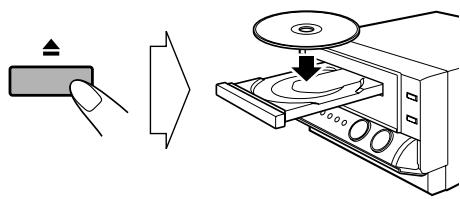

Per inserire un disco

• I dischi da 8 cm vanno posizionati in corrispondenza del cerchio più interno del cassetto.

Per chiudere il cassetto del disco, premere nuovamente

• Se si preme DVD/CD /II, il cassetto del disco si chiude automaticamente e la riproduzione ha inizio (a seconda di come il disco è costruito internamente).

Per collegare un'unità USB di memoria di massa

• Per informazioni sul collegamento dell'unità USB di memoria di massa, si prega di vedere la sezione a pagina 7.
• Prima di collegare o scollegare l'unità USB di memoria di massa, si raccomanda di regolare il volume al minimo.
• Per scollegare un'unità USB di memoria di massa in sicurezza, si raccomanda di spegnere innanzitutto il sistema.

Riproduzione di un disco o di unità USB di memoria di massa

• Attraverso il terminale USB 2 è possibile riprodurre solo file musicali.

Per avviare:

Disco

Unità USB di memoria di massa

Per la pausa:

Per interrompere:

Per riprendere, premere

Per "DVD/CD" e "USB1":

Si può usare lo schermo di controllo che appare sul televisore. (Con le immagini fisse e dinamiche appare solo a riproduzione ferma). Per maggiori informazioni al riguardo si prega di vedere a pagina 47.

Funzione di ripresa

Per "DVD/CD" e "USB1":

Questo sistema può memorizzare il punto di arresto e, quando si riprende la riproduzione premendo

DVD/CD / / o USB 1 / II (anche in modalità di attesa) si riprende dalla posizione dove si era fermato—Ripresa della riproduzione.

Per fermare il sistema completamente con la funzione di ripresa della riproduzione attivata, premere due volte. (Per disabilitare la funzione di ripresa della riproduzione si prega di vedere l'opzione "RESUME" del menu "OTHERS" a pagina 56.)

Icone della guida su schermo

• Durante la riproduzione, le seguenti icone possono apparire sullo schermo del televisore:

All'inizio di una scena che contiene visioni da angoli diversi.

All'inizio di una scena che contiene suoni da angoli diversi.

All'inizio di una scena che contiene sottotitoli diversi.

• Le seguenti icone appaiono inoltre sul televisore ad indicare l'operazione che state eseguendo.

Per informazioni sulla disattivazione delle icone di guida che appaiono sullo schermo si prega di vedere l'opzione "ON SCREEN GUIDE" del menu "OTHERS" a pagina 56.

Per selezionare il tipo di file

Per "DVD/CD" e "USB1":

Se sono presenti file riproducibili di diverso tipo (audio, immagini fisse o immagini dinamiche) è necessario selezionare quello d'interesse: A riproduzione ferma...

• Il tipo di file desiderato è altresì selezionabile dal menu d'impostazione. Si prega di vedere al riguardo l'opzione "FILE TYPE" del menu "PICTURE" a pagina 56.

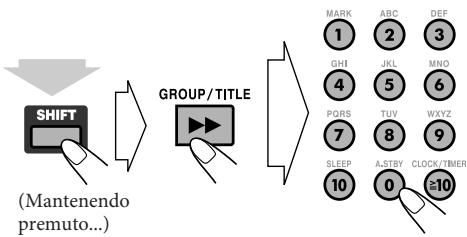

Per selezionare un titolo/gruppo

Durante la riproduzione...

(Mantenendo premuto...)

Per selezionare un capitolo/traccia/file

• Con i SVCD e gli VCD annullare la funzione PBC (vedere a pagina 13).

Durante la riproduzione...

• La prima volta che si preme il sistema ritorna all'inizio del capitolo/traccia/file attualmente selezionato.

Per individuare una parte particolare

• Questo non funziona con i file JPEG.

Per "DVD/CD" e "USB1":

Durante la riproduzione...

• Con i file MP3/WMA/WAV/MPEG-1/MPEG-2/ASF/DivX la velocità di ricerca e le indicazioni che appaiono sullo schermo del televisore differiscono da quelle qui sopra riportate.

Per tornare alla riproduzione normale, premere

A seconda dei file DivX/MPEG-1/MPEG-2 attualmente selezionato, ogni qualvolta si preme il tasto o si saltano le scene di 30 secondi o di 5 minuti.

Per "USB2":

Durante la riproduzione...

• La velocità di ricerca cambia in due passi.

Per tornare alla riproduzione normale, premere

Per trovare un passaggio direttamente

Per selezionare un titolo/gruppo

• Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 10.

Per selezionare un capitolo/traccia/file

Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 10.

Per riprodurre usando il menu del disco

Per DVD Video:

1. Fare comparire il menu del disco.

2. Selezionare una voce dal menu del disco.

• Con alcuni di questi dischi è altresì possibile selezionare le opzioni con i tasti numerici.

Per SVCD/VCD con funzione PBC:

Durante la riproduzione di un disco con funzione PBC, l'indicazione "PBC" appare sul display. Quando il menu del disco appare sullo schermo, selezionare una voce dal menu. La riproduzione della voce scelta inizia.

Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 10.

Per portarsi alla pagina successiva o precedente del menu attuale:

GROUP/TITLESKIP

Porta alla pagina successiva.

Porta alla pagina precedente.

Per tornare al menu precedente:

(Mantenendo premuto...)

Per annullare la funzione PBC è necessario premere

e selezionare una traccia con i tasti numerici (vedere a pagina 10). La riproduzione si avvierà quando alla traccia selezionata.

Per riattivare la funzione PBC è necessario premere

(due volte se è attiva la funzione di ripresa della riproduzione) e quando DVD/CD >/II.

Per ricercare una traccia o un gruppo per nome

È possibile ricercare per titolo le tracce e i gruppi contenuti nell'unità USB collegata al terminale USB 2 e, quando, riprodurli.

1 Attivare la ricerca per titolo prima più alla di avviare la riproduzione:

TR SEARCH

Ricerca la traccia per titolo.

GR SEARCH

Ricerca il gruppo per titolo.

2 Confermare la selezione della modalità.

3 Inserire il titolo.

• Del titolo da ricercare è possibile inserire sino a 5 caratteri.
• Per istruzioni sull'inserimento del titolo si prega di vedere la sezione "Inserimento del titolo" a pagina 35.

4 Avviare la ricerca per titolo.

Durante la ricerca sul display appare "SEARCH...".

Non appena il sistema individua la traccia o il gruppo ne avvia la riproduzione.

• Se non individua alcuna traccia o gruppo sul display appare "SEARCH END".

Per ricercare il gruppo o la traccia successiva:

GROUP/TITLESKIP

Per ricercare la traccia successiva:

GROUP/TITLESKIP

Per arrestare la ricerca per titolo:

Riproduzione con un lettore audio digitale

• Per informazioni sul collegamento del lettore audio digitale si prega di vedere a pagina 7.

Con questo sistema è possibile ascoltare il lettore audio digitale collegato alla presa AUDIO IN.

• Prima di avviare la riproduzione si raccomanda di ridurre al minimo il volume del sistema.

Regolazione del livello dell'ingresso audio

Se il suono proveniente dall'apparecchio collegato alla presa AUDIO IN è eccessivamente forte oppure eccessivamente debole, attraverso quello stesso jack è possibile preimpostarne il livello (senza dover ricorrere alla regolazione del volume).

Mentre "AUDIO IN" è scelto come sorgente di segnale...

DVD/AUDIO IN

• Il livello d'ingresso preimpostato aumenta all'aumentare del numero selezionato.

Operazioni avanzate con la radio INFO

Telecomando

Ricezione di stazioni FM con il Radio Data System

Radio Data System consente alle stazioni FM di inviare un segnale aggiuntivo insieme ai segnali dei programmi normali.

Questo sistema può ricevere i seguenti tipi di segnali Radio Data System.

PS (Servizi associati al programma)	Mostra i nomi delle stazioni conosciute.
PTY (Tipo di programma)	Mostra il tipo di programma trasmesso.
RT (Testo radio)	Mostra i messaggi di testo trasmessi alla stazione.
Enhanced Other Networks	Fornisce informazioni relative ai tipi di programmi trasmessi da stazioni Radio Data System di reti diverse.

Per permettere le informazioni dei segnali Radio Data System

Mentre si ascolta una stazione FM...

PS Vengono visualizzati i nomi delle stazioni. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PS".

PTY Viene visualizzato il tipo di programma trasmesso. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PTY".

RT Vengono visualizzati i messaggi di testo inviati alla stazione. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO RT".

Ricerca di un programma tramite i codici PTY

È possibile individuare un tipo di programma particolare dai canali predefiniti (vedere a pagina 11) specificando i codici PTY.

1 Mentre si ascolta una stazione FM...

2 Selezionare un codice (vedere a pagina 61).

3 Iniziare la ricerca.

SEARCH

Il sistema ricerca 30 stazioni FM preimpostate, fermandosi quando trova la stazione richiesta sulla quale sintonizza.

• Se non viene individuato alcun programma, sul display viene visualizzato "NOT FOUND". Per terminare la ricerca in qualsiasi momento, premere PTY SEARCH.

Per continuare la ricerca se viene trovata una stazione non desiderata

Mentre le indicazioni sul display stanno lampeggiando, premere nuovamente PTY SEARCH.

Passaggio temporaneo a un programma di propria scelta in modo automatico

La funzione Enhanced Other Networks (segnalazione di altre reti) consente al sistema di passare temporaneamente a una stazione FM predefinita che trasmette un programma di propria scelta.

• Questa funzione viene utilizzata durante l'ascolto di una stazione FM che fornisce i segnali richiesti. Mentre si ascolta una stazione FM...

TA

Informazioni sul traffico nella zona

Notizie

Info Programmi informativi, nel senso più ampio del termine

Come opera la funzione Enhanced Other Networks (Segnalazione altre reti):

CASO 1

Se una stazione non sta trasmettendo il programma scelto

Il sistema rimane sintonizzato sulla stazione attuale.

Quando inizia a ricevere alla corrispondente stazione uno dei programmi definito tra i preferiti, il sistema commuta automaticamente a quella stessa stazione. L'indicatore Enhanced Other Networks inizia a lampeggiare.

Al termine del programma, il sistema ritorna sulla stazione precedentemente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane acceso).

CASO 2

Se una stazione trasmette il programma scelto, il sistema si sintonizza automaticamente su tale stazione. L'indicatore Enhanced Other Networks inizia a lampeggiare.

Al termine del programma, il sistema ritorna sulla stazione precedentemente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane acceso).

CASO 3

Se la stazione sintonizzata inizia la trasmissione del programma scelto

L'indicatore Enhanced Other Networks inizia a lampeggiare.

Al termine del programma, l'indicatore termina di lampeggiare (la funzione rimane ancora attiva).

Regolazioni audio e generali

Telecomando

Unità principale

Regolazione del suono

INFO

Applicazione dell'effetto audio di ottimizzazione dei bassi — Funzione VARIO BASS

La funzione VARIO BASS permette di regolare le caratteristiche dei toni bassi per creare un suono adatto alla sorgente selezionata.

AUTO	In base alla sorgente selezionata il sistema applica automaticamente la funzione TURBO, LITEENASY, MOVIE o TECHNO (impostazione iniziale).
LITEENASY	Adatta alla musica classica. Rende comfortevoli i bassi.
MOVIE	Adatta alle sorgenti video e alla riproduzione di componenti esterni. Rafforza i bassi.
TURBO	Adatta alla maggior parte di musica e alla riproduzione dei componenti esterni. Offre bassi bilanciati.
OFF	Nessun effetto sonoro.

Creazione di toni più rilassanti per l'udito — Funzione MY SOUND

Per "DVD/CD" e "USB1":

Persone diverse percepiscono i toni musicali in modo diverso. Lo scopo della funzione MY SOUND è creare una curva di equalizzazione appropriata alle proprie condizioni di ascolto.

Per impostare la funzione MY SOUND

1. Selezionare la sorgente "DVD/CD" o "USB1".

2. Accedere alla procedura d'impostazione della funzione MY SOUND:

"MY SOUND" e "MEASURE" vengono visualizzati alternativamente sul display.

3 Avviare la misura.

I diffusori emettono un tono di prova.

4 Salvare la misura.

Questo tasto deve essere premuto ogni volta che si sente un tono di prova. I diffusori ne emetteranno 5 in tutto.

5 Selezionare un numero di predefinizione da 1 a 3 in corrispondenza del quale salvare la curva di equalizzazione.

Al termine della misura il sistema crea una curva di equalizzazione appropriata mostrandola quindi per mezzo di tratti bianchi sullo schermo del televisore.

Sul televisore

• In grigio appare la curva di equalizzazione più recentemente salvata in corrispondenza di un numero di predefinizione.
• Per ritornare all'operazione di misura è necessario selezionare "EXIT" dal televisore e premere quando ENTER/SET.

6 Salvare la curva di equalizzazione:

• Per salvare altre curve di equalizzazione è necessario premere nuovamente il tasto e ripetere i passi da 3 a 6.

Per uscire dalla procedura d'impostazione della funzione MY SOUND

MY SOUND

Per selezionare i dati MY SOUND preimpostati

• Questo non funziona con i file DivX.

Creazione di un campo sonoro tridimensionale—3D Phonic

Per "DVD/CD" e "USB1":

• Questo non funziona con i file MPEG-1/MPEG-2/ASF/DivX.

Durante la riproduzione...

ACTION	Adatto a film d'azione e programmi sportivi.
DRAMA	Crea un suono caldo e naturale. Potrete godervi un film in un'atmosfera rilassata.
THEATER	Potrete ottenere gli effetti sonori di un grande cinema.
OFF	Disattivato.

Creazione di un ampio campo sonoro per le cuffie—Surround HP

• Questa capacità è disponibile esclusivamente durante la riproduzione dei dischi o dell'unità USB di memoria di massa.
• Questo non funziona con i file MPEG-1/MPEG-2/ASF/DivX.

1 Collegare le cuffie al SYSTEMA.

SURR ON	La modalità HP surround è attiva.
SURR OFF	Disattivato.

Per una maggiore chiarezza dei dialoghi——Clear Voice

Per "DVD/CD" e "USB1":

La funzione Clear Voice opera esclusivamente con i file multi-canale provvisti di canale centrale e con i file bicanale con la funzione 3D Phonic attivata.

Scelta di una modalità audio

Potete selezionare una modalità audio preselezionata.

A Modalità SEA (Sound Effect Amplifier)

ROCK	Potenzia i bassi e gli acuti. Buono per musica acustica (impostazione iniziale).
POP	Adatta alla musica con enfasi sulla componente vocale.
CLASSIC	Buono per musica classica.

© Modalità Surround*

DANCE	Aumenta il riverbero ed i bassi.
HALL	Aggiunge profondità e luce al suono.
STADIUM	Aggiunge chiarezza ed ampiezza al suono come se si fosse in uno stadio.

Modalità dell'utente

USER1/2/3

Potete memorizzare una regolazione da voi fattà. Si prega di vedere la sezione “Creazione di modalità audio proprio—Modalità dell'utente” nella pagina che segue.

• Gli elementi di circondamento vengono aggiunti a quelli SEA per creare una sensazione di "presenza" nella stanza.
• Mentre una delle modalità audio è attivata appare l'indicatore S.MODE.
• Mentre una delle modalità audio con effetto surround è attivata appare "(( ))". Per uscire alla modalità audio è sufficiente selezionare "FLAT".

Creazione di modalità audio proprie

Modalità dell'utente

È possibile regolare e preimpostare modalità audio adatte al proprio gusto. Le impostazioni fatte possono venire memorizzate come modalità USER1, USER2 ed USER3.

1 Selezionare una delle modalità audio preselezionate.

Per creare la propria modalità audio con effetto surround si deve selezionare DANCE, HALL o STADIUM.

2 Avviare la modifica della modalità audio selezionata.

3 Selezionare il parametro SEA da regolare.

BASS Per regolare i bassi.

TRE Per regolare gli alti.

4 Regolare il parametro.

BASS +2

• È possibile regolare il livello delle frequenze basse e alte da -4 a +4. Ripetere i punti 3 e 4 per regolare gli altri parametri.

5 Terminare la regolazione.

6 Selezionare una delle modalità dell'utente nella quale salvare l'impostazione:

7 Salvare l'impostazione:

MEMORY

• Eseguendo i passi da 1 a 4 è possibile regolare provvisoriamente l'impostazione SEA. Tale regolazione si annulla quando si seleziona una diversa modalità audio.

Preimpostazione dell'aumento automatico del volume di un DVD

Il suono di un DVD è a volte registrato ad un livello inferiore a quello di altri dischi o sorgenti. È possibile preimpostare un aumento di livello per il DVD attualmente inserito, in modo da non dover regolare il volume ogni volta che si cambia sorgente.

• Questa capacità è disponibile soltanto con i dischi DVD Video e i dischi DVD-VR.

Mentre "DVD/CD" è scelto come sorgente di segnale...

All'aumentare del numero aumenta anche il livello audio del DVD.

Regolazione della luminosità del display

La luminosità del display può essere ridotta.

Mentre il sistema è acceso...

(Mantenendo premuto...)

DIMMER 1	Attenua la luminosità del display e spegne l'illuminazione blu dell'unità principale.
DIMMER 2	Attenua ulteriormente la luminosità blu del display rispetto a DIMMER 1 e azzera quella dell'unità principale.
AUTO DIMMER	Attenua automaticamente il display al livello DIMMER 2 durante la riproduzione d'immagini dinamiche o fisse.
DIMMER OFF	Normale luminosità

Impostazione della modalità ECO (risparmio energetico)

La selezione della modalità ECO consente di ridurre il consumo energetico spegnendo il display quando il sistema accede alla condizione di standby.

Non è possibile attivare la modalità ECO quando è attivato il timer giornaliero o il timer di registrazione. Mentre il sistema è in standby...

Sul telecomando:

Sull'unità principale:

Cambio del tono dell'immagine

Durante la copertura di un'immagine sull'apparecchio TV è possibile selezionare un valore di tono preimpostato oppure regolarlo e memorizzarlo a piacere.

Per selezionare un tono preimpostato dell'immagine

1 Durante la riproduzione, far comparire la schermata di impostazione VFP.

Sul televisore

2 Selezionare un tono preimpostato dell'immagine.

NORMAL Usare normalmente questa posizione.

CINEMA	Adatto per riproduire film.
USER1/ USER2	Potete regolare parametri e memorizzare le impostazioni fatte. (Vedere la pagina seguente.)

Per cancellare il contenuto dello schermo, premere VFP di nuovo.

Per regolare il tono dell'immagine

1 Selezionare "USER1" o "USER2".

• Osservare i passi 1 e 2 illustrati nella sezione "Per selezionare un tono preimpostato dell'immagine".

2 Selezionare il parametro da regolare.

GAMMA	Da regolare se il colorenormale è troppo chiaro oscuro (da -3 a +3).
BRIGHTNESS	Da regolare se l'interaimmagine è troppo chiara o scura (da -8 a +8).
CONTRAST	Da regolare se il rapportodi luminosità è innaturale (da-7 a +7).
SATURATION	Da regolare se l'immagine èsbiadita o troppo cupa (da-7 a +7).
TINT	Da regolare se l'incarnato delle persone è innaturale (da -7 a +7).
SHARPNESS	Da regolare se l'immaginenon è chiara (-8 a +8).

3 Regolare il parametro.

4 Ripetere i punti 2 e 3 per regolare gli altri parametri.

Per cancellare il contenuto dello schermo, premere di nuovo VFP.

Regolazione dell'orologio

INFO

Non è possibile utilizzare il timer giornaliero o il timer di registrazione se prima non si è impostato l'orologio incorporato (vedere a pagina 52).

• Per uscire dalla modalità di regolazione dell'orologio, premere CLOCK/TIMER tenendo premuto SHIFT.
• Per correggere un errore di impostazione, premere CANCEL (tenendo premuto SHIFT). Sarà possibile tornare al punto precedente.

1 Attivare la modalità di regolazione dell'orologio.

(Mantenendo premuto...)

• Se l'orologio è già stato impostato in precedenza, premere ripetutamente il tasto finché viene selezionata la modalità di regolazione dell'orologio.

2 Regolare l'ora e i minuti.

L'orologio incorporato è ora in funzione.

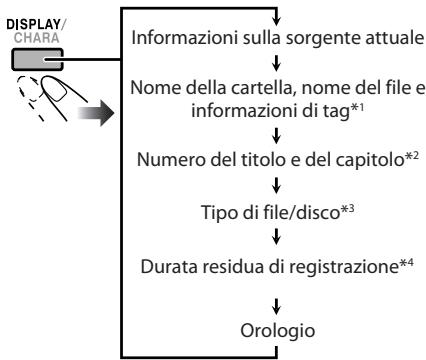

Per visualizzare l'ora attuale durante la riproduzione

• Le informazioni visualizzate e l'ordine in cui appaiono variano secondo la sorgente selezionata. Es.: Durante la riproduzione di un disco...

1 Esclusivamente con i file MP3, WMA e WAV. 2 Soltanto durante la riproduzione dei seguenti tipi di dischi o di file:

DVD-VR: numero di programmazione o di lista di riproduzione e numero del capitolo.

File MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ ASF/DivX: numero del gruppo e del file.

DVD Video: numero del titolo e del capitolo.

3 Esclusivamente quando si arresta la riproduzione del disco e di un'unità USB. 4 Esclusivamente con un'unità USB collegata al terminale USB 2. Se il tempo residuo eccede 100 ore appare "REM :-----".

Spegnimento automatico dell'unità

Standby automatico

• Questa funzione opera esclusivamente con le sorgenti "DVD/CD", "USB1", "USB2" e "Bluetooth".

Sul display si illumina l'indicatore A.STBY.

Quando la riproduzione cessa, l'indicatore A.STBY inizia a lampeggiare. Se non si esegue alcuna operazione entro 3 minuti (5 minuti in caso di connessione "Bluetooth") dall'inizio del lampeggio dell'indicatore, il sistema si spegne (si porta in standby) automaticamente.

• Il passaggio alla sorgente "TUNER FM", "TUNER AM" o "AUDIO IN" disattiva temporaneamente la funzione di standby automatico.

Per annullare questa funzione è sufficiente premere nuovamente A.STBY oppure tenere premuto SHIFT.

Timer di autospegnimento

È possibile impostare l'ora di spegnimento per consentire di addormentarsi senza spegnere direttamente il sistema.

1 Specificare il tempo (in minuti).

2 Attendere finché il valore impostato scompare.

Per controllare il tempo rimanente prima dello spegnimento, premere SLEEP (tenendo premuto SHIFT) una volta.

• Se viene premuto il tasto ripetutamente, è possibile modificare il tempo di spegnimento.

Per impedire l'espulsione del disco — Blocco bambini

È possibile bloccare il cassetto del disco affinché il disco non possa essere espulso.

Mentre il cassetto del disco è chiuso...

(Mantenendo premuto...)

Per annullare il blocco, ripetere la stessa procedura. Sul display verrà visualizzata la dicitura "UNLOCKED".

Operazioni particolari con i dischi e i file

Telecomando

Scelta della pista audio

INFO

Con i file DivX e i dischi DVD Video: durante la riproduzione di un capitolo/file che contiene il sonoro in varie lingue, potete selezionare quella che desiderate. Per DVD-VR/SVCD/VCD: durante la riproduzione di una traccia è possibile selezionare il canale audio da ascoltare.

• Per DVD Video/DVD-VR/SVCD/VCD: potete anche selezionare il canale audio della traccia con la barra sullo schermo (vedere a pagina 46).

Durante la riproduzione di DVD Video...

Es.:

Durante la riproduzione di un file DivX...

Durante la riproduzione di DVD-VR o SVCD/VCD...

ST1/ST2/ST	Per riproduire segnale stereo normale (a 2 canali).
L1/L2/L	Per riproduire il canale audio sinistro.
R1/R2/R	Per riproduire il canale audio destro.

• Un SVCD può avere 4 canali audio. Gli SVCD usano questi 4 canali per registrare due registrazioni a 2 canali (ST1/ST2).

Scelta della lingua dei sottotitoli

Con i file DivX e i dischi DVD Video: durante la riproduzione di un capitolo/file contenente sottotitoli in differenti lingue, potete selezionare la lingua dei sottotitoli da visualizzare sul televisore.

Per DVD-VR: durante la riproduzione è possibile visualizzare o rimuovere i sottotitoli.

Per SVCD: durante la riproduzione, potete selezionare i sottotitoli anche se questi non sono presenti sul disco.

• Per DVD Video/DVD-VR/SVCD: potete anche selezionare la lingua dei sottotitoli con la barra sullo schermo (vedere a pagina 46).

Durante la riproduzione di un file DivX o di un DVD Video...

1 SUBTITLE

2

Es.:

Durante la riproduzione di un DVD-VR...

Durante la riproduzione di un SVCD...

Scelta dell'angolo di visione

Solo per DVD Video: Durante la riproduzione di un capitolo che contiene più angolazioni, è possibile visualizzare una stessa scena da angolazioni diverse.

L'angolo di visuale è anche selezionabile dalla barra su schermo (si prega di vedere a pagina 46).

Durante la riproduzione...

(Mantenendo premuto...)

Riproduzione con effetti speciali

Riproduzione di immagini ferme

Durante la riproduzione...

Appare l'immagine fissa.

Per ripristinare la riproduzione normale, premere ▶

Riproduzione di immagini fisse

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR/SVCD/VCD.

1 Visualizzare un'immagine fissa:

2 Cambiare le immagini ferme visualizzate una alla volta.

Per ripristinare la riproduzione normale, premere ▶

Riproduzione al rallentatore

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR/SVCD/VCD.

1 Visualizzare un'immagine fissa:

2 Selezionare la velocità del rallentatore.

GROUP/TITLE

La riproduzione al rallentatore all'indietro* ha inizio.

• Disponibile esclusivamente con i dischi DVD Video.

Per ripristinare la riproduzione normale, premere ▶

Per ripetere le scene precedenti (ripetizione a singolo lavoro)

• Questa funzione viene usata solo per la riproduzione di DVD Video/DVD-VR.

Durante la riproduzione...

La posizione di riproduzione si sposta all'indietro di circa 10 secondi rispetto alla posizione attuale (solo nell'ambito dello stesso titolo dei DVD Video).

Zoom

1 Durante la riproduzione...

Durante la riproduzione di dischi DVD Video/DVDVR/SVCD/VCD o di file MPEG-1/MPEG-2/DivX:

Durante la riproduzione di un file JPEG (funzione non disponibile con la visualizzazione in sequenza):

2 Cambiare la posizione ingrandita.

Per cancellare lo zoom, premere ZOOM ripetutamente fino a che "ZOOM OFF" non appaia sul televisore.

Telecomando

Programmazione dell'ordine di riproduzione — Riproduzione programmata INFC

È possibile impostare l'ordine di esecuzione dei capitoli, delle tracce o dei file (fino a 99) prima di iniziare la riproduzione.

• La funzione di riproduzione programmata è disponibile con i dischi CD, VCD, SVCD, DVD Video e con i file MP3, WMA e WAV registrati su disco o nelle unità USB collegate al terminale USB 2.
• Durante la riproduzione programmata la funzione Resume non opera.

Con la sorgente "DVD/CD":

1 Prima di avviare la riproduzione, attivare la Riproduzione programmata.

Sul display

Sul televisore

2 Con i tasti numerici selezionare i capitoli, le tracce o i file da usare per la riproduzione programmata.

• Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 10.

Con i dischi DVD Video e i file MP3/WMA/WAV:

① Selezionare un numero di titolo o gruppo. ② Selezionare un numero di capitolo o traccia/file.

3 Ripetere il passo 2 sino al completamento della programmazione. 4 Iniziare la riproduzione.

La riproduzione inizia nell'ordine di programmazione.

Con la sorgente "USB2":

1 Con i tasti numerici selezionare i file di cui programmare la riproduzione. - Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 10.

3 Ripetere i punti 1 e 2 sino al completamento della programmazione. 4 Attivare la riproduzione programmata.

5 Iniziare la riproduzione.

La riproduzione inizia nell'ordine di programmazione.

Per saltare:	Per la pausa:	Per interrompere:
GROUP/TITLE SKIP	Per rilasciare, premere ▷.

Per visualizzare i contenuti programmati

Prima di avviare la riproduzione...

Per modificare il programma

Prima di avviare la riproduzione...

Per cancellare l'ultimo punto:	Per cancellare l'intero programma:
(Mantenendo premuto...)	2 seg. (CANCEL MENU/PL (Mantenendo premuto...)

Per aggiungere un altro punto alla programmazione:

• Con i dischi occorre ripetere il passo 2 della procedura "Con la sorgente DVD/CD" illustrata a pagina 27.
• Con la sorgente "USB2" occorre ripetere il passo 1 della procedura "Con la sorgente USB2" illustrata a pagina 27.

Per uscire dalla riproduzione programmata

Prima o dopo la riproduzione premere ripetutamente PLAY MODE sino a quando gli indicatori PRGM, RND e GR scompaiono dal display.

Riproduzione in modalità casuale

Riproduzione casuale Remote CNY

È possibile riprodurre capitoli o tracce in ordine casuale.

• La funzione di riproduzione in ordine casuale non è disponibile con la sorgente "USB1", con i DVD-VR, con i file JPEG, MPEG-1, MPEG-2 e DivX registrati su disco e con alcuni DVD.

1 Prima di avviare la riproduzione, attivare la Riproduzione casuale.

2 Iniziare la riproduzione.

DVD/CD USB 2 Viene avviata la riproduzione in ordine casuale. La riproduzione casuale termina quando tutte le tracce sono state riprodotte.

Per saltare un capitolo/traccia:	Per la pausa:	Per interrompere:
GROUP/TITLE SKIP	Per rilasciare, premere ▲.

Per uscire dalla Riproduzione casuale

Prima o dopo la riproduzione premere ripetutamente PLAY MODE sino a quando gli indicatori PRGM, RND e GR scompaiano dal display.

Riproduzione di un gruppo

-Riproduzione di gruppo

Con questa funzione si riproducono esclusivamente le tracce contenute nel gruppo specificato (solo con la sorgente "USB2").

Per uscire dalla riproduzione di gruppo

Prima o dopo la riproduzione, premere ripetutamente PLAY MODE sino a quando gli indicatori PRGM, RND e GR scompaiono dal display.

Riproduzione ripetuta

INFO

• Con i dischi DVD Video/DVD-VR/SVCD/VCD/CD: Potete anche selezionare la modalità di ripetizione con la barra sullo schermo (vedere a pagina 46).

Per DVD Video:

Durante la riproduzione...

Per CD/SVCD/VCD:

Durante la riproduzione (senza PBC per SVCD/VCD) o prima della riproduzione...

Per DVD-VR:

Durante l'esecuzione di un programma originale...

Durante l'esecuzione di un elenco di riproduzione...

Con file MPEG-1/MPEG-2/ASF/DivX/MP3/WMA/WAV:

Durante l'esecuzione o prima dell'avvio della riproduzione...

Per "USB2":

Durante l'esecuzione o prima dell'avvio della riproduzione...

Con i file JPEG durante la visualizzazione in sequenza:

Durante l'esecuzione o prima dell'avvio della riproduzione...

REPEAT CHAP	Fa ripetere il capitolo attuale.
REPEAT TITL	Fa ripetere il titolo attuale.
REPEAT TRK	Ripete la traccia o il file attualmente selezionato.
REPEAT GRP	Fa ripetere il gruppo attuale.
REPEAT PG	Ripete il programma attuale.
REPEAT PL	Ripete l'élenco di riproduzione attuale.
REPEAT ALL	Ripete tutti i contentuti o tutte le tracce o i file programmati.
REPEAT OFF	Disattivato.

• Durante la riproduzione programmata e la riproduzione in ordine casuale la modalità di ripetizione cambia nel seguente modo per tutti i dischi.

Ripetizione A-B

Potete ripetere la riproduzione di una porzione desiderata specificandone l'inizio (punto A) e la fine (punto B).

• La ripetizione A-B non può venire usata per file AV e per alcuni DVD. 1 Durante la riproduzione (senza PBC per SVCD/VCD), selezionare il punto di inizio (A).

2 Selezionare il punto di fine (B).

Premere nuovamente lo stesso tasto.

• Potete ricercare il punto di fine usando il tasto

Per cancellare la ripetizione A-B, premere nuovamente REPEAT A-B.

• La ripetizione A-B viene annullata anche quando si ferma la riproduzione o si seleziona un capitolo o traccia.

Operazioni di registrazione INFO

Telecomando

Unità principale

Prima di avviare la registrazione

• La registrazione o la riproduzione di materiale coperto da diritti d'autore senza l'autorizzazione del titolare dei diritti può essere illegale.
• La regolazione del volume non influenza il livello di registrazione.
• Nella modalità di registrazione, la modalità di ripetizione dei brani non è disponibile.
• Durante l'impostazione della funzione My Sound non è possibile registrare o modificare le tracce (vedere a pagina 18).
• Nell'unità USB è possibile registrare fino a 999 tracce. Qualora si tenti di registrare una traccia dopo la 999esima, il sistema la rifiuterebbe e sul display apparirebbe il messaggio "TRACK FULL".
• Le tracce registrate nell'unità USB saranno convertite nel formato MP3 o WMA. Non è possibile avviare la registrazione nell'unità USB quando sul display appare "READING".
• Non è possibile registrare le tracce nella cartella base (root).
• Non si deve scollegare l'unità USB mentre è in corso la riproduzione, la registrazione o una modifica. In caso contrario si verificherebbe un malfunzionamento.

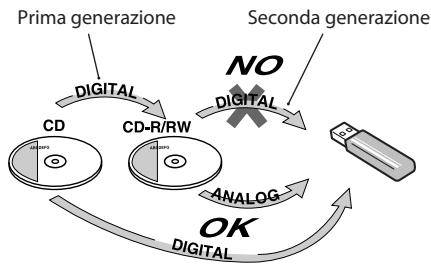

Informazioni sul sistema SCMS (sistema di gestione delle copie eseguite in serie)

Il sistema usa la funzione di gestione delle copie eseguite in serie, la quale permette di eseguire esclusivamente copie digitali di prima generazione da software pre-masterizzato quale, ad esempio, i CD. Quando si tenta di registrare nell'unità USB da un CD-R o da un CD-RW duplicato, sul display appare "SCMS ERROR". In tal caso si suggerisce di registrare in modo analogico (vedere a pagina 32).

Impostazione delle modalità di registrazione

Prima di registrare è necessario selezionare correttamente la modalità di registrazione desiderata.

Preparazione:

Selezionare la sorgente "DVD/CD", "FM", "AM", "AUDIO IN" o "TV SOUND".

■ Selezione del formato del file

Selezionare il formato (MP3 o WMA) dei file di registrazione:

1

2 Selezionare un'impostazione.

■ Selezione della velocità di trasferimento

Selezionare la velocità di trasferimento da usare in registrazione:

1

2 Selezionare il livello di qualità desiderato.

HQ REC (Alta qualità)	192 kbps con i file MP3
	128 kbps con i file WMA
SP REC (Durata standard)	128 kbps con i file MP3
	96 kbps con i file WMA
LP REC (Lunga durata)	64 kbps con i file MP3
	64 kbps con i file WMA

■ Selezione della velocità di registrazione

Esclusivamente con i CD audio: Selezionare la velocità di registrazione.

2 Selezionare la velocità di registrazione.

NORMAL

La registrazione avviene alla stessa velocità della riproduzione. Durante la registrazione è possibile ascoltarla.

HIGH	A seconda del file e dell'impostazione di qualità la registrazione più avvenire a una velocità sino a quattro volte superiore a quella normale.

Impostazione della marcatura di traccia

Questa funzione è disponibile esclusivamente con la radio e gli apparecchi esterni: essa permette di specificare come marcare le tracce.

• Aggiungendo le marcature di traccia è possibile suddividere un'unica registrazione in più tracce.

2 Selezionare un'impostazione.

MANUAL Durante la registrazione è possibile registrare le marcature di traccia premendo ENTER/SET.

TIME MARK	La marcatura di traccia avviene anni 5 minuti.
AUTO MARK	La marcatura di traccia avviene quando ilsystema rileva un intervallo di 3 secondi. (le marcature di traccia sono altresi registrabili premendo ENTER/SET).

Registrazione da un disco

Le tracce dei dischi possono essere registrate nell'unità USB collegata al terminale USB 2.

• Le tracce dei CD audio sono registrabili in forma digitale. Quelle degli altri tipi di disco possono essere registrate solo in forma analogica. Non è possibile registrare la componente audio dei file DivX, ASF e MPEG.
• I CD audio possono altresì essere registrati in forma analogica. (Vedere la colonna successiva.)
• Non si deve sottoporre il sistema a vibrazioni durante la registrazione delle tracce. In particolare si deve prestare attenzione quando l'indicatore REC lampeggia o sul display appare "WRITING". Le tracce registrate nell'unità USB potrebbero danneggiarsi.
• Per ulteriori informazioni sui messaggi di allarme che appaiono sul display si prega di vedere a pagina 65.

Prima di registrare...

Al terminale USB 2 si deve collegare un'unità USB registrabile. (Vedere anche pagina 7.)

1 Avviare e arrestare la riproduzione del disco.

• Con i SVCD e i VCD annullare la funzione PBC (vedere a pagina 13).

2 Selezionare la prima traccia da registrare.

(Non applicabile ai dischi DVD-VR.)

GROUP/TITLESKIP

Il sistema inizia a registrare dalla traccia selezionata e prosegue fino all'ultima.

3 Accedere alla modalità di registrazione. USB REC

(Dall'unità principale)

4 Selezionare il gruppo in cui registrare le tracce.

GROUP/TITLESKIP

G1GROUP3

• Se si seleziona "FORM GR?" il sistema crea automaticamente un nuovo gruppo.
• Il titolo può essere assegnato al nuovo gruppo anche prima di avviare la registrazione. Vedere pagina 33.

5 Iniziare la registrazione.

Registrazione e riproduzione si avviano contemporaneamente. Al termine della riproduzione si arresta anche la registrazione.

• Durante la registrazione non è possibile cancellare la sorgente del segnale.
• Se è attivata la riproduzione programmata (vedere al riguardo la sezione "Programmazione dell'ordine di riproduzione—Riproduzione programmata" a pagina 27) il sistema registra le tracce nell'ordine programmato.
• Quando la durata residua di registrazione eccede 10 ore, in luogo della cifra delle ore appare " _".

Per interrompere manually la registrazione:	Per registrar la traccia in riproduzione (1 traccia) (non applicabile ai dischi DVD-VR):
	Durante la riproduzione o la pausa...USB REC(Dall'unità principale)Eseguire quando i punti 4 e 5 qui sopra.

Per registrare in modo analogico

Quando la registrazione digitale non è possibile, si può registrare in modo analogico.

Dopo il passo 2 di "Registrazione da un disco"...

4seg.

USBREC

ANALOG REC?

Quando appare il messaggio, occorre seguire i passi da 3 in poi.

Registrazione dalla radio, da un apparecchio esterno o dal televisore

• Per ulteriori informazioni sui messaggi di allarme che appaiono sul display, si prega di vedere a pagina 65.

Preparazione:

• Al terminale USB 2 si deve collegare un'unità USB registrabile. (Vedere a pagina 7.)
• Prima di registrare da un componente esterno, occorre collegarlo al sistema. (Vedere a pagina 14.)
• Prima di registrare occorre eseguire le necessarie impostazioni. (Vedere a pagina 31.)

1 Selezionare la sorgente "FM", "AM", "AUDIO IN" o "TV SOUND".

2 Con la radio: È necessario innanzitutto sintonizzarsi su quella stazione.

3 Accedere alla modalità di registrazione: USB REC

(Dall'unità principale)

4 Selezionare il gruppo in cui registrare la traccia.

GROUP/TITLESKIP

G1 GROUP

• Il titolo può essere assegnato al nuovo gruppo prima di avviare la registrazione. Vedere la colonna successiva.

5 Iniziare la registrazione. USB REC

• Per "AUDIO IN": avviare la riproduzione del componente collegato dopo aver premuto USB REC. La registrazione si avvia automaticamente non appena il sistema rileva il segnale audio.
• Durante la registrazione non è possibile cancellare la sorgente del segnale.
• Quando si imposta la funzione MARKING su MANUAL MARK (vedere a pagina 31), per dividere la traccia registrata occorre premere ENTER/SET.

6 Arrestare la registrazione.

Per assegnare il titolo a un nuovo gruppo prima di registrare

Quando si registrano tracce in "FORM GR?", prima di avviare la registrazione si può assegnare un titolo al gruppo.

1 Dopo aver selezionato "FORM GR ?"...

2 Comporre il titolo del gruppo.

• Per istruzioni sull'inserimento del titolo si prega di vedere la sezione "Inserimento del titolo" a pagina 35.

3 Completare la procedura.

Si avvia la registrazione.

Operazioni di modifica

Telecomando

Unità principale

I file contenuti nell'unità USB collegata al terminale USB 2 possono essere modificati. - Non è possibile modificare né il gruppo "GROUP1" (gruppo base) né il gruppo "MUSIC".

Assegnazione (modifica) del titolo

delle tracce e dei gruppi

INFO

Remote ONLY

Alle tracce e ai gruppi (sino a un massimo di 64 caratteri) contenuti nell'unità USB è possibile assegnare un titolo.

1 Avviare e arrestare la riproduzione dell'unità USB.

2 Selezionare il gruppo o la traccia del quale modificare il titolo.

Per selezionare un gruppo: (Mantenendo premuto...)

GROUP/TITLESKIP

Per selezionare una traccia:

3 Selezionare la modalità di modifica della traccia o del gruppo.

1 TITLE?

Per modificare il titolo della traccia

G1 TITLE?

Per modificare il titolo del gruppo

4 Inserire il titolo desiderato.

Es.: Modifica del titolo di un gruppo

• Per istruzioni sull'inserimento del titolo si prega di vedere la sezione "Inserimento del titolo" della colonna che segue.

5 Completare la procedura.

EDITING

Per assegnare un titolo agli altri gruppi o tracce occorre ripetere i passi da 2 a 5.

■ Inserimento del titolo

1 Selezionare il carattere tipo.

2 Inserire i caratteri.

• Con ciascun tasto è possibile inserire più caratteri. Per visualizzare quello desiderato è necessario premere ripetutamente il tasto. Per informazioni sui caratteri disponibili si prega di vedere la tabella "Caratteri disponibili" a pagina 36.

3 Confermare l'inserimento fatto.

Per far scorrere la posizione d'inserimento del carattere

Fa scorrere la posizione a destra

Fa scorrere la posizione a sinistra

Caratteri disponibili

Tasto	Maiuscole	Minuscole	Nuneri
MARK 1	(Spazio),!, #, $, %, &', ( ), +,-, ,, =, @, -, • Alcuni symboli potrebbero non apparire sul display.		1
ABC 2	ABC	abc	2
DEF 3	DEF	def	3
GHI 4	GHI	ghi	4
JKL 5	JKL	jkl	5
MNO 6	MNO	mno	6
PQRS 7	PQRS	pqrs	7
TUV 8	TUV	tuv	8
WXYZ 9	WXYZ	wxyz	9
ALSTBY 0	—	—	0

Per cancellare un carattere

Quando la posizione d'inserimento del carattere si trova su quello che si desidera cancellare...

(Mantenendo premuto...)

Per inserire uno spazio

Selezionare lo spazio premendo MARK (vedere la sezione "Caratteri disponibili" qui sopra).

• Lo spazio può essere inserito in coda al titolo premendo \triangleright (tasto del cursore).

Creazione di un nuovo gruppo

Nel dispositivo USB è possibile creare nuovi gruppi vuoti.

• I gruppi vuoti sono utilizzabili per la registrazione e la modifica. Dopo aver registrato o spostato tracce nel gruppo vuoto, lo si può selezionare per avviare la riproduzione.
• Nel dispositivo USB è possibile creare fino a 999 gruppi. Se si tenta di creare il millesimo gruppo, il sistema rifiuta l'operazione e sul display appare "GROUP FULL".
• Per tornare al punto precedente, premere TITLE/EDIT.
• Per uscire dalla modalità di modifica, occorre premere CANCEL mentre si tiene premuto SHIFT.

1 Avviare e arrestare la riproduzione dell'unità USB.

2 Creare il nuovo gruppo.

3 Assegnare il titolo al gruppo appena creato:

• Vedere la sezione "Inserimento del titolo" a pagina 35.

4 Memorizzare il titolo.

EDITING

Spostamento delle tracce

Le tracce contenute nell'unità USB possono essere trasferite in un altro gruppo.

• Per ritornare al passo precedente è sufficiente premere CANCEL mentre si tiene premuto SHIFT.
• Per uscire dalla modalità di modifica è sufficiente premere TITLE/EDIT.

1 Avviare la riproduzione della traccia da trasferire. 2 Selezionare "MOVE?"

3 Selezionare la traccia da spostare.

4 Selezionare il gruppo di destinazione.

5 Selezionare il nuovo numero di traccia da assegnare nel gruppo di destinazione:

6 Avviare lo spostamento.

Cancellazione di una traccia

È possibile cancellare le tracce registrate nell'unità USB.

• Le tracce cancellate non possono più essere recuperate.
• Per ritornare al passo precedente è sufficiente premere CANCEL mentre si tiene premuto SHIFT.
• Per uscire dalla modalità di modifica è sufficiente premere TITLE/EDIT.

1 Avviare e arrestare la riproduzione dell'unità USB.

2 Selezionare "TR ERASE?".

3 Selezionare le tracce da cancellare.

• È possibile selezionare fino a 15 tracce.
• Per selezionare altre tracce da cancellare è necessario ripetere questo passo.

4 Track4V

4 Confermare la selezione.

OK?→ENTER

5

EDITING

Cancellazione di un gruppo

È possibile cancellare i gruppi registrati nell'unità USB.

I gruppi cancellati non possono più essere recuperati. - Non è possibile cancellare il gruppo base (G1 ROOT). - Per ritornare al passo precedente è sufficiente premere CANCEL oppure tenere premuto SHIFT. - Per uscire alla modalità di modifica è sufficiente premere TITLE/EDIT.

1 Avviare e arrestare la riproduzione dell'unità USB.

2 Selezionare "GR ERASE?".

3 Selezionare il gruppo da cancellare.

GROUP/TITLESKIP (Mantenendo premuto...)

• Per cancellare i gruppi vuoti è necessario selezionarli a riproduzione ferma.

4

OK?→ENTER

5 Avviare la cancellazione.

EDITING

Cancellazione di tutte le tracce e di tutti i gruppi

È possibile cancellare tutte le tracce e tutti i gruppi registrati nell'unità USB.

• Quando si cancellano tutte le tracce del dispositivo USB si cancellano anche i file non musicali.
• Le tracce e i gruppi cancellati non possono più essere recuperati.
• Per ritornare al passo precedente è sufficiente premere CANCEL mentre si tiene premuto SHIFT.
• Per uscire dalla modalità di modifica è sufficiente premere TITLE/EDIT.

1 Avviare e arrestare la riproduzione dell'unità USB.

2 Selezionare "FORMAT?"

3 Confermare la cancellazione.

OK?→ENTER

4 Riconfermare la cancellazione:

REALLY?

5

Operazioni Bluetooth®

Telecomando

Unità principale Bluetooth MODE Bluetooth ADPT

Il termine Bluetooth e i logo Bluetooth sono marchi depositati di Bluetooth SIG, Inc. e l'uso di tali marchi da parte di Victor Company of Japan, Limited (JVC) è concesso in licenza. Altri marchi e nomi di fabbrica appartengono ai rispettivi titolari.

• Il sistema è compatibile esclusivamente con i lettori audio Bluetooth che usano il profilo A2DP.
• Quando si usa un lettore audio Bluetooth o un telefono cellulare, dai diffusori del sistema non è udibile la conversazione telefonica.

Introduzione

Cos'è Bluetooth?

"Bluetooth" è il nome di una tecnologia di radiocomunicazione ravvicinata senza fili, ideata per periferiche mobili quali, ad esempio, i telefoni cellulari e le cuffie. Le unità Bluetooth possono comunicare tra loro senza alcun cavo di connessione.

Cosa si può fare con Bluetooth

Ascolto di un lettore audio Bluetooth

Dai diffusori del sistema si può ascoltare la musica riprodotta dall'unità audio Bluetooth connessa (telefono cellulare, lettore audio, personal computer e così via). Vedere pagina 41.

Ascolto della musica con le cuffie Bluetooth

La musica riprodotta dal sistema può essere ascoltata con le cuffie Bluetooth. Vedere pagina 42.

• Alcuni lettori audio e cuffie Bluetooth potrebbero non riuscire a comunicare con il sistema.

Preparazione

Collegare l'adattatore Bluetooth (da acquistare a parte) al terminale Bluetooth ADPT ubicato sul pannello frontale dell'unità principale.

Adattatore Bluetooth (non in dotazione)

• L'adattatore Bluetooth non deve essere collegato con un cavo di prolunga USB.

Cos'è l'accoppiamento?

Prima d'iniziare a usare un lettore audio Bluetooth occorre registrarlo nel sistema — Accoppiamento.

• Una volta registrato un apparecchio Bluetooth non è più necessario eseguirne l'accoppiamento.
• È possibile registrare sino a 5 lettori audio e sino a 5 cuffie Bluetooth. Quando si registra la sesta unità la prima registrata si cancella.
• Tuttavia è possibile collegarne soltanto uno alla volta.

Quando si collega al sistema un lettore audio Bluetooth risulta possibile selezionare esclusivamente "SYSINFO?" e "CANCEL?".

Ascolto del lettore audio Bluetooth

Accoppiamento

• Si prega di leggere la sezione "Cos'è l'accoppiamento?" a pagina 40.

1 Selezionare "Bluetooth" come sorgente.

Bluetooth

2 Preparare il sistema per accoppiarlo al lettore audio Bluetooth:

3 Dar luogo alla procedura di accoppiamento dal lettore audio Bluetooth.

• Sul lettore audio Bluetooth appare il nome del sistema ("NX-G5"). Quando sollecitati a inserire il codice PIN, si deve inserire "0000".
• Per istruzioni sull'inserimento del codice PIN, si prega di consultare il manuale del lettore audio. Sul display del sistema appare "SUCCEED" e l'operazione di accoppiamento si conclude.

SUCCEED

• Con alcuni lettori audio Bluetooth la connessione al sistema avviene automaticamente subito dopo l'accoppiamento. In caso contrario occorre provvedervi manualmente (vedere la colonna che segue).

Ascolto del lettore audio Bluetooth

1 Selezionare "Bluetooth" come sorgente.

Una volta connessi con successo, appare l'indicatore Bluetooth del sistema.

3 Avviare la riproduzione del lettore audio Bluetooth.

Il suono viene emesso dai diffusori del sistema. - Se il lettore audio Bluetooth è compatibile con il profilo AVRCP, si può procedere nel seguente modo:

Per selezionare una traccia:

Per interrompere:

Per la pausa:

Per porre in pausa la riproduzione occorre premere una volta oppure tenere premuto per un secondo. (A seconda del lettore audio Bluetooth connesso.)

Per rilasciare è necessario premere nuovamente lo stesso tasto.

• Il sistema potrebbe non essere in grado di gestire alcuni lettori audio Bluetooth.

Per sospendere provvisoriamente il suono proveniente dall'apparecchio Bluetooth

Premere ripetutamente Bluetooth SETTING sino a selezionare "CANCEL?" e, quando, premere ENTER/SET.

Per ripristinare il suono occorre premere ripetutamente Bluetooth SETTING sino a selezionare "RECEIVE?" e, quando, premere ENTER/SET.

Se nel sistema sono registrati più lettori audio Bluetooth è sufficiente selezionare quello che si desidera connettere.

Appare il nome del lettore audio Bluetooth connesso.

2 Selezionare l'apparecchio da connettere:

Se non è possibile stabilire la connessione Bluetooth

Se sul display appare "CANT CNNCT" si può procedere in questo modo:

• Predisporre il lettore audio Bluetooth alla connessione (per istruzioni al riguardo si prega di vedere il manuale dell'apparecchio), premere quindi ripetutamente Bluetooth SETTING sino a selezionare "RECEIVE?" e, infine, ENTER/SET.

Ascolto della musica con le cuffie Bluetooth

Accoppiamento

• Si prega di vedere la sezione "Cos'è l'accoppiamento?" a pagina 40. 1 Accendere le cuffie Bluetooth e predisporle alla rilevazione da parte del sistema.
• Per istruzioni particolareggiate si prega di vedere il manuale delle cuffie. 2 Selezionare una sorgente che non sia "Bluetooth".

3 Attivare il trasmettitore Bluetooth.

L'indicatore Bluetooth del sistema inizia a lampeggiare.

4 Avviare la ricerca delle cuffie.

Il sistema avvia la ricerca delle cuffie Bluetooth. Appare quindi il nome del primo apparecchio rilevato.

Continua alla pagina seguente.

5 Selezionare la cuffia da registrare.

6 Impostare nel sistema il codice PIN delle cuffie.

Per spostare il cursore

• Il codice PIN è un numero a quattro cifre (ad esempio 8888) che serve a identificare le cuffie. Per informazioni particolareggiate in merito si prega di vedere il manuale delle cuffie.

7 Confermare l'inserimento.

Sul display del sistema appare "SUCCEED" e l'operazione di accoppiamento si conclude.

• Il suono cessa di provenire dai diffusori e diviene udibile solo in cuffia.

Ascolto della musica con le cuffie Bluetooth

1 Selezionare dal sistema la sorgente desiderata.

2 Predisporre le cuffie alla ricezione del suono dal sistema.

Regolare il volume delle cuffie al minimo. - Per informazioni particolareggiate in merito, si prega di vedere il manuale delle cuffie.

3 Attivare il trasmettitore Bluetooth.

Il sistema avvia la ricerca delle cuffie.

• A seconda delle cuffie Bluetooth in uso, non appena l'operazione di accoppiamento si conclude con esito positivo, il sistema tenta automaticamente di collegarvisi.

4 Dal sistema avviare la riproduzione.

5 Regolare il volume delle cuffie Bluetooth.

• Se le cuffie Bluetooth sono compatibili con il profilo AVRCP, diviene possibile gestire il sistema (riproduzione, messa in pausa, arresto, salto, ecc.) agendo sui tasti delle cuffie stesse.
• La modalità audio non influenza il suono udibile nelle cuffie Bluetooth.

Per sospendere provvisoriamente il suono proveniente dalle cuffie

Premere ripetutamente Bluetooth SETTING sino a selezionare "CANCEL?" e, quindi, premere ENTER/SET.

Per ripristinare il suono occorre premere ripetutamente Bluetooth SETTING sino a selezionare "SEND?" e, quando, premere ENTER/SET.

Per interrompere il suono in cuffia e udirlo dai diffusori del sistema

Per connettere altre cuffie

Se nel sistema sono registrati più apparecchi Bluetooth, è sufficiente selezionare quello che si desidera connettere:

1 Ridurre al minimo il volume delle cuffie.

3 Selezionare le cuffie da usare

Se non è possibile stabilire la connessione Bluetooth

Se sul display appare "CANT CNNCT" si può procedere in questo modo:

Predisporre le cuffie Bluetooth alla connessione (per istruzioni al riguardo si prega di vedere il manuale dell'apparecchio), premere ripetutamente Bluetooth SETTING sino a selezionare "SEND?" e, quando, premere ENTER/SET.

Modifica delle impostazioni Bluetooth

- Cambio del nome di un apparecchio registrato

3 Selezionare l'apparecchio di cui cambiare il nome.

4 Inserire un nuovo nome.

Per istruzioni sull'inserimento si prega di vedere a pagina 35.

5 Confermare l'inserimento fatto.

Cancellazione di un apparecchio registrato

Se non s'intende usare un apparecchio registrato si suggerisce di cancellarne la registrazione.

• Tale impostazione è in comune tra i lettori audio Bluetooth e le cuffie Bluetooth.

2 Selezionare l'apparecchio di cui cancellare la registrazione.

- Cambio della qualità del suono

Se la connessione Bluetooth appare instabile, si può provare a cancellare l'impostazione della qualità audio.

• Tale impostazione è in comune tra i lettori audio Bluetooth e le cuffie Bluetooth.

2 Selezionare un'impostazione.

HIGH	Da selezionare per ottenere la miglior qualità audio possibile.
NORMAL	Da selezionare quando la connessione Bluetooth appeare instabile.

Controllo delle informazioni relative al sistema

È possibile controllare il nome e l'indirizzo del sistema:

2 Selezionare l'informazione da visualizzare.

Per annullare la visualizzazione delle informazioni è sufficiente premere ENTER/SET.

Comandi sullo schermo

Quando si seleziona la sorgente "USB2" non si possono eseguire le operazioni a schermo.

Uso della barra sullo schermo INFO

Usando la barra sullo schermo è possibile controllare le informazioni sulla sorgente (disco o unità USB di memoria di massa) e lo stato della riproduzione (funzione non disponibile con i file MP3/WMA/WAV/JPEG). Durante la riproduzione dei dischi DVD Video/DVD-VR/SVCD/VCD/CD sono altresì disponibili alcune funzioni.

Informazioni della barra sullo schermo

DVD Video

File MPEG-1/MPEG-2/ASF/DivX su disco

File MPEG-1/MPEG-2/ASF/DivX contenuti nell'unità USB di memoria di massa

1Disco/sorgente 2Informazioni di riproduzione

Dolby D

3/2.1ch, 2/0.0 ch

PROGRAM, RANDOM

Formato audio

Numero del canale

Modalità di

riproduzione

attualmente selezionata

Titolo attuale

TITLE 2

CHAP 3

TRACK 14

Capitolo attuale

Traccia corrente

Programma attuale

Attuale lista di

riproduzione

Indicazione del tempo

3 Modalità di uso

Riproduzione

Ricerca in avanti/all'indietro

Rallentatore in avanti/all'indietro

Pausa

Arresto

4 Icone di funzione (del menu a comparsa)

TIME

Da selezionare per cambiare l'indicazione del tempo.

Da selezionare per ottenere la ripetizione della riproduzione.

Da selezionare per ottenere la ricerca a tempo.

Da selezionare per ottenere la ricerca dei capitoli.

Da selezionare per cambiare la lingua audio o il canale (vedere anche pagina 24).

Da selezionare per cambiare la lingua dei sottotitoli (vedere anche pagina 25).

Da selezionare per cambiare l'angolazione di visione (vedere anche pagina 25).

Uso della barra sullo schermo

Es.: Per selezionare i sottotitoli (francesi) di un DVD Video

Mentre "DVD/CD" è scelto come sorgente di segnale...

1 Visualizzare completamente la barra sullo schermo.

• Questo non compare con i file MPEG-1/MPEG2/DivX.

2 Selezionare (evidenziare) la voce desiderata.

3 Far comparire la finestra a comparsa.

4 Selezionare alla finestra a comparsa l'opzione desiderata.

5 Terminare quando la regolazione.

La finestra a comparsa scompare.

Per rimuovere la barra dallo schermo

Per cancellare le informazioni sul tempo

È possibile cancellare l'informazione temporale che appare nella barra sullo schermo e sul display dell'unità principale.

1 Visualizzare completamente la barra sullo schermo durante la riproduzione.

2 Controllare che TIME sia scelto (evidenziato). 3 Cambiare l'indicazione del tempo.

TIME Durata di riproduzione trascorsa per il capitolo o la traccia attualmente selezionata (funzione non disponibile con i dischi DVD-VR).

REM Durata di riproduzione residua per il capitolo o la traccia attualmente selezionata (funzione non disponibile con i dischi DVD-VR).

TOTAL Tempo trascorso complessivo.

T. REM Durata di riproduzione residua per il titolo (DVD Video), il programma (DVD-VR) o il disco (SVCD/VCD).

Riproduzione ripetuta

• Vedere anche pagina 29.

1 Durante la riproduzione (senza PBC per SVCD/VCD), visualizzare completamente la barra sullo schermo. - La modalità di ripetizione è anche selezionabile prima di iniziare la riproduzione (ad eccezione dei dischi DVD Video e DVD-VR). 2 Selezionare OFF. 3 Far comparire la finestra a comparsa.

4 Selezionare la modalità di ripetizione desiderata.

A-B	Ripete una porzione del disco desiderata (vedere la prossima colonna).
TITLE*	Fa ripetere il titolo attuale.
ALL	Ripete la riproduzione del disco (ad eccezione dei dischi DVD) o delle tracce programmate.
CHAPTER**	Fa ripetere il capitolo attuale.
TRACK**	Ripete la traccia attuale.
OFF	Cancellazione della riproduzione ripetuta.

• Durante la riproduzione dei dischi DVD-VR appare "PG", mentre durante la riproduzione degli elenchi di riproduzione appare "PL". ** Durante la riproduzione programmata e casuale appare l'indicazione "STEP".

5 Terminare quando la regolazione.

Ripetizione A-B

Potete ripetere la riproduzione di una porzione desiderata specificandone l'inizio (punto A) e la fine (punto B).

• La ripetizione A-B non può venire usata per file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX e per alcuni DVD.

1 Visualizzare completamente la barra sullo schermo durante la riproduzione. 2 Selezionare OFF. 3 Far comparire la finestra a comparsa.

4 Selezionare "A-B".

5 Selezionare il punto d'inizio (A).

6 Selezionare il punto di fine (B).

La ripetizione della riproduzione della porzione A-B ha inizio. La porzione selezionata viene riprodotta ripetutamente.

• Potete ricercare il punto di fine usando il tasto.

Per annullare la ripetizione A-B, ripetere i punti da 1 a 3, poi selezionare "OFF" al punto 4.

• La ripetizione A-B viene annullata anche quando si ferma la riproduzione o si seleziona un capitolo o traccia.

Ricerca a tempo

Potete portarvi in un punto particolare specificando il tempo di riproduzione trascorso dall'inizio della traccia.

• Questa funzione non è disponibile durante la riproduzione programmata o casuale.

1 Durante la riproduzione (senza PBC per SVCD/VCD), visualizzare la barra sullo schermo.

• La ricerca a tempo è altresì selezionabile prima di iniziare la riproduzione e non è utilizzabile con i dischi DVD Video/DVD-VR.

2 Selezionare 3 Far comparire la finestra a comparsa.

4 Impostare il tempo.

Potete specificare il tempo in ore/minuti/secondi.

Esempi:

Per portarsi in un punto a 1 ora dall'inizio: 02 minuti: 00 secondi, premere 1, 0, 2, 0, 0. Per portarsi in un punto a 54 minuti dall'inizio: 00 secondi, premere 0, 5, 4, 0, 0.

• È sempre necessario inserire l'ora (anche quando è "0"), ma non è necessario inserire gli zeri finali (le ultime due cifre degli esempi qui sopra restano).
• In caso di inserimento non corretto, premendo si cancella l'ultimo carattere.

5 Confermare l'inserimento.

Il sistema inizializza la riproduzione del disco dal punto nel tempo scelto.

Ricerca di capitoli

Per DVD Video/DVD-VR: è possibile ricercare il numero del capitolo da riprodurre.

• Questa funzione non è disponibile durante la riproduzione programmata o casuale.

1 Visualizzare completamente la barra sullo schermo durante la riproduzione. 2 Selezionare CHAP. 3 Far comparire la finestra a comparsa.

4 Impostare il numero di capitolo desiderato.

Esempi:

Per selezionare il capitolo numero 5, premere 5.

Per selezionare il capitolo numero 10, premere 1 e quindi 0.

Per selezionare il capitolo numero 15, premere 1 e quindi 5.

Per selezionare il capitolo numero 30, premere 3 e quindi 0.

Per correggere un errore di digitazione, premere i tasti numerici fino a che il numero desiderato appare nella finestra a comparsa.

5 Confermare l'inserimento.

Il sistema inizierà a riprodurre il capitolo selezionato.

Operazioni dallo schermo di controllo

Con i dischi DVD-VR e i file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX, dallo schermo di controllo è possibile effettuare la ricerca degli elementi desiderati ed avviare quindi la riproduzione.

Schermata di controllo per i dischi DVD-VR

Quando si richiama il programma originale (PG) o l'elenco di riproduzione (PL), lo schermo di controllo appare in sovraimpressione sullo schermo del televisore.

Per selezionare il tipo di riproduzione

Per visualizzare i programmi originali:	Per visualizzare glielenchi di riproduzione:
RETURN TOP MENU/PG	CANCEL MENU/PL
Per rimuovere l'elenco si deve premere nuovamente lo stesso tasto.

Es.: Quando viene selezionato il programma originale.

Es.: Quando viene selezionato l'elenco di riproduzione (PL).

① Numero di elenco ② Data di registrazione o di creazione ③ Canali di registrazione ④ Tempo di registrazione ⑤ Titolo ⑥ Barra di evidenziazione (selezione corrente) ⑦ Capitoli inclusi ⑧ Tempo di riproduzione

Per selezionare una voce dall'elenco ed avviare la riproduzione

• Se si sposta la barra evidenziata durante la riproduzione, la voce scelta viene riprodotta automaticamente.

Schermo di controllo per file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX

Lo schermo di controllo appare sul televisore quando il sistema rileva la presenza di file MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX.

• Con i file JPEG/MPEG-1/MPEG-2/ASF/DivX appare all'arresto della riproduzione.

Es.: durante la riproduzione dei file MP3 su disco.

① Sorgente attuale

FILE: La sorgente attualmente selezionata è "DVD/CD".

USB 1: La sorgente attualmente selezionata è "USB1".

② Numero gruppo attuale/Numero gruppi in totale ③ Gruppo attuale ④ Lista dei gruppi ⑤ Informazioni sul file (solo quelli di tipo MP3/WMA/WAV) ⑥ File attuale ⑦ Impostazione della riproduzione casuale o della riproduzione programmata (con la sorgente "DVD/CD") ⑧ Impostazione della riproduzione ripetuta ⑨ Durata di riproduzione trascorsa per il file attualmente selezionato (non disponibile con i file JPEG) ⑩ Icona dello stato di funzionamento ⑪ Numero del file attuale/numero totale dei file nel gruppo attuale (Numero totale dei file) ⑫ Barra di evidenziazione (selezione corrente) ⑬ Lista file

Se il disco o l'unità USB di memoria di massa contiene file riproducibili di diverso tipo (audio, immagini fisse o immagini dinamiche) è necessario selezionare quello di interesse (vedere a pagina 12).

Per spostare la barra evidenziata fra la lista dei gruppi e quella dei file:

Porta la barra nella lista dei file.

Porta la barra nella lista dei gruppi.

Per selezionare una voce in elenco:

Trascinare sulla voce desiderata la barra evidenziata.

• Se si sposta la barra evidenziata durante la riproduzione di file MP3/WMA/WAV, la traccia scelta viene riprodotta automaticamente.

Per dare inizio alla riproduzione:

Per file JPEG:

ENTER/SET	Il file selezionato (imagine fissa) rimane visualizzato sino alla selezione di un altro file.
	La riproduzione a slide-show ha inizio. Ciacuno file (imagine ferma) appara per 3 secondi circa, quando viene sostituito. • Per far terminare lo slide-show e visualizzare l'imagine ferma attuale in modo continuo, premere II.
Per altri file:
ENTER/SET	La riproduzione si avviere quando dalla traccia selezionata. • Si può iniziare la riproduzioneanche premendo DVD/CD ▷/II o USB ▷/II.

• Lo schermo di controllo scompare non appena si riproduce un'immagine.

Operazioni con il timer

Telecomando

Regolazione del timer giornaliero

INFO

Utilizzando il timer giornaliero, è possibile svegliarsi ascoltando la musica preferita.

L'impostazione del timer deve essere completata almeno due minuti prima dell'istante di attivazione. - Per uscire dalla modalità di impostazione dei timer è sufficiente premere CLOCK/TIMER tenendo premuto SHIFT. - Per correggere un errore di impostazione, premere CANCEL (tenendo premuto SHIFT). Sarà così possibile tornare al punto precedente.

Informazioni sul funzionamento del timer giornaliero

Dopo aver impostato il timer giornaliero, l'indicatore del timer (山) si illumina sul display. Il timer giornaliero si attiva ogni giorno allo stesso istante finché non lo si disattiva manualmente (vedere la sezione "Attivazione e disattivazione del timer giornaliero" a pagina 53).

All'istante dell'attivazione

Il sistema si accende, si sintonizza sulla stazione selezionata oppure inizia a riprodurre la sorgente specificata, e quindi aumenta gradualmente il volume sino a raggiungere, in circa 30 secondi, il livello preimpostato.

• Quando un timer giornaliero è attivo, sul display lampeggia l'indicatore (4).

All'istante della disattivazione

Il sistema ferma la produzione e si spegne (in standby) automaticamente. - L'impostazione del timer rimane memorizzata fino a quando viene modificata.

1 Selezionare la modalità di regolazione del timer.

(Mantenendo premuto...)

• Se l'ora esatta non è stata regolata, premendo CLOCK/TIMER si porta il sistema in modalità di regolazione dell'orologio (vedere a pagina 22).

2 Regolare il timer secondo necessità.

Ripetere la stessa procedura di impostazione sino al completamento.

① Impostare l'ora e i minuti per l'ora di attivazione. ② Impostare l'ora e i minuti per l'ora di disattivazione. ③ Selezionare la sorgente di riproduzione — "DISC", "USB1", "USB2", "TUNER AM", "TUNER FM", "AUDIO IN" o "TV SOUND". ④ Con "TUNER AM" o "TUNER FM": selezionare un canale preimpostato.

Per "DISC": selezionare un numero di titolo/gruppo, quando il numero di capitolo/traccia/file*.

Con "USB": Selezionare il numero del gruppo e quindi quello della traccia o del file*.

Selezionare il livello del volume.

• È possibile regolare il livello del volume (da "0" a "MAX" e "VOLUME - -"). Se si seleziona "VOLUME - -", il volume si regola allo stesso livello impostato all'atto dell'ultimo spegnimento del sistema.

Una volta completate le impostazioni, le informazioni per l'impostazione del timer appaiono in sequenza.

3 Spegnere l'unità (in attesa) se il timer è stato impostato con il sistema acceso.

• Il numero massimo selezionabile è 151.

Attivazione o disattivazione del timer giornaliero

Poiché il timer giornaliero viene attivato alla stessa ora ogni giorno, potrebbe essere necessario cancellarlo per alcuni giorni particolari.

Per disattivare il timer giornaliero

1 Selezionare "DAILY".

(Mantenendo premuto...)

2 Spegnere il timer.

(Mantenendo premuto...)

Per attivare il timer giornaliero

1 Selezionare "DAILY".

(Mantenendo premuto...)

2 Attivare il timer.

3 Attendere fino a che l'indicazione si spegne.

Impostazione del timer di registrazione

L'impostazione del timer deve essere completata almeno due minuti prima dell'istante di attivazione. - Per uscire dalla modalità d'impostazione dei timer è sufficiente premere CLOCK/TIMER mentre si tiene premuto SHIFT. - Per correggere un errore di impostazione, premere CANCEL (tenendo premuto SHIFT). Sarà così possibile tornare al punto precedente.

Preparazione:

• Collegare un'unità USB di memoria di massa al terminale USB 2.
• Selezionare la sorgente "USB2" e verificare che il sistema abbia correttamente rilevato l'unità USB.
• Dare quindi corso alle necessarie impostazioni di registrazione (si prega di vedere al riguardo a pagina 31).

1 Selezionare la modalità di regolazione del timer.

(Mantenendo premuto...)

2 Regolare il timer secondo necessità.

Ripetere la stessa procedura d'impostazione sino al completamento.

① Impostare l'ora e i minuti per l'ora di attivazione. ② Impostare l'ora e i minuti per l'ora di disattivazione. ③ Selezionare la sorgente di registrazione — "TUNER AM", "TUNER FM", "AUDIO IN" o "TV SOUND". ④ Con "TUNER AM" o "TUNER FM": Selezionare un canale preimpostato. ⑤ Selezionare il livello del volume.

• È possibile regolare il livello del volume (da "0" a "MAX" e "VOLUME - -"). Se si seleziona "VOLUME - -" il volume si regola allo stesso livello impostato all'atto dell'ultimo spegnimento del sistema.

Una volta completate le impostazioni, le informazioni per l'impostazione del timer appaiono in sequenza.

3 Spegnere l'unità (in attesa) se il timer è stato impostato con il sistema acceso.

• I file registrati sono contenuti nella cartella "Timer".

Per disattivare il timer di registrazione

1 Selezionare "REC TIMER".

(Mantenendo premuto...)

2 Spegnere il timer.

(Mantenendo premuto...)

Per attivare il timer di registrazione

1 Selezionare "REC TIMER".

2 Attivare il timer.

3 Attendere fino a che l'indicazione si spegne.

Operazioni con i menu di impostazione INEO

Telecomando

Impostazioni iniziali

Le impostazioni del sistema sono modificabili.

• Il menu di avviamento è disponibile esclusivamente quando la sorgente selezionata è "DVD/CD" oppure "USB1".

1 Premere SET UP quando non è in corso la riproduzione.

2 Premere (o ) per selezionare il menu. 3 Premere (o ) per spostarsi e selezionare la voce. 4 Premere ENTER/SET. 5 Premere (o ) per selezionare le opzioni, quindi premere ENTER/SET.

Per cancellare una visualizzazione delle preferenze

Premere SET UP.

Menu	Regolazione	Indice
LANGUAGE	MENU LANGUAGE	Con i file DivX e i dischi DVD Video è possibile selezionare la lingua iniziale del menu. (Vedere a paglia 66.)
	AUDIO LANGUAGE	Con i file DivX e i dischi DVD Video è possibile selezionare la lingua audio iniziale. (Vedere a paglia 66.)
	SUBTITLE	Con i file DivX e i dischi DVD Video è possibile selezionare la lingua iniziale dei sottotitoli. (Vedere a paglia 66.)
	ON SCREEN LANGUAGE	È possible selezionare la lingua dello schermo tra “ENGLISH”, “FRENCH”, “GERMAN”, “CZECH”, “SLOVAK”, “POLISH” o “HUNGARIAN”.
PICTURE	MONITOR TYPE16:94:3 LB4:3 PS	Quando si riproducono le immagini registrate in formato cinematografico (wide-screen) diviene possibile selezionare il tipo di monitor corrispondente al proprio televisione.16:9 NORMAL (schemo in formato cinematografico, o wide-screen): Da selezionare quando il rapporto d’aspetto dello schermo tevisivo è fisso a 16:9.16:9 AUTO (schemo in formato cinematografico, o wide-screen): Da selezionare quando lo schermo del tevisore è in formato cinematografico ordinario.4:3 LB (Letter box conversion): Per un tevisore convenzionale (4:3).Visualizza un’immagine per schermo cinematografico adattandola alla larghezza dello schermo del tevisore mantenendo le stesse proportioni.4:3 PS (Pan Scan conversion): Per un tevisore convenzionale (4:3).L’immagine viene ingrandita per riempire lo schermo verticalmente, nelle i lati sinistro e destro dell’immagine vengono tagliati.
	PICTURE SOURCE	Selezionando il tipo della sorsgente video è possibile ottenera una qualità d’immagine ottimale.AUTO: Modalità normalmente selezionata. Ilsystema riconosce il tipo d’immagine (sorgente video o film) in base alle informazioni fornite dalle immagini attualmente riprodotte.FILM: con le sorgetti d’immagini cinematografiche.VIDEO: con le sorgetti d’immagini video.
PICTURE	SCREEN SAVER	È possibile impostare la funzione di screen saver (ON o OFF). Se non si esgue alcuna operazione entro circa 5 minuti lo schermo del teilevisore si oscura.
	FILE TYPE	Permette di selezionare il tipo di file da riproduire dal disco e alla sorgente "USB1". AUDIO: Per riproduire i file MP3/WMA/WAV.STILL PICTURE: Per riproduire file JPEG.VIDEO: Per riproduire i file MPEG-1/MPEG-2/DivX.
	HDMI DVI COLOR	Permette di selezionare l'aspetto delle immagini mostraute dal teilevisore in caso di connessione HDMI.STANDARD: Non viene applicato nessun effetto.ENHANCE: da selezionare quando si desidera che ilsystema regoli le immagini automaticamente.
	HDMI OUT	Permette di selezionare il tipo di segnale video emesso dal terminale HDMI MONITOR OUT.AUTO: Usare normalmentequesta posizione.RGB: Da selezionare quando con l'impostazione "AUTO" sul teilevisore non appara alcuna imagine.
AUDIO	DIGITAL AUDIO OUTPUT	Impostare correttamentequesta voce quando si utilizes il terminale OPTICAL DIGITAL OUTPUT nella parte posteriore.PCM ONLY: in caso di collegamento di un apparecchio audio compatibile esclusivamente con i segnali PCM lineari.DOLBY DIGITAL/PCM: Per collegarsi ad un decodificatore Dolby Digital o amplificatore dotato di decodificatore Dolby Digital STREAM/PCM: Per collegarsi ad un decodificatore DTS o a un amplificatore con decodificatore DTS incorporado.
	DOWN MIX	Questa impostazione è efficace per l'uscita audio digitale se "DIGITAL AUDIO OUTPUT" è impostato su "PCM ONLY".DOLBY SURROUND: Selezionare QUESTa voce quando viene effettuo il collegamento a un decodificatore surround.STEREO: Selezionare QUESTa impostazione quando viene effettuo il collegamento a un ricevitore stereo, riproduzione MD, ecc.
	D. RANGE COMPRESSION	Durante la riproduzione di software Dolby Digital software l'audio è potenteanche a basso volume.AUTO: Da selezionare per applicare l'effetto ai file multi-canale.ON: da selezionare per usare sempre cette funzione.
	HDMI AUDIO OUT	Questa impostazione è eseguibile esclusivamente con le sorgenti "DVD/CD" e "USB1". Da selezionare per specificare se il systema delve emettere il segnale audio dal terminale HDMI MONITOR OUT (ON) oppure no (OFF).
OTHERS	RESUME	È possibile selezionare Resume.ON: Ilsystema riprende la riproduzione dal punto in cui è stata interrotta.OFF: La riproduzione viene disattivata.
	ON SCREEN GUIDE	Attiva (ON) o disattiva (OFF) la guida su schermo (vedere a pagina 12).
	CEC	Permette di specificare se usare le funzioni CEC HDMI.ON 1: per usare normalmente le funzioni CEC HDMI.ON 2: Da selezionare qualora non si consideri che ilsystema si accenda e si spenga automaticamente quando si accende e si spegne il teilevisore o un altro apparecchio esterno compatible con il segnale CEC HDMI. Tuttle le altre funzioni CEC HDMI disponibili operano come quando si selezione "ON 1".OFF: Per disattivare le funzioni CEC HDMI.
	DivX REGISTRATION	Ilsystema dispone di un proprio codice di registrazione.Se necessario, è possibile confermarlo.Unea volta riprodotto un file DivX in cui è registrato il codice di registrazione, il codice di registrazione del systema viene sovrascritto per la protezione dei diritti d'autore.

Ulteriori informazioni su questo sistema

Collegamenti (vedere alle pagine da 4 a 7)

• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere le antenne lontano dalle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione. In caso contrario la capacità di ricezione ne potrebbe soffrire.
• Usare solo diffusori con l'impedenza indicata dai terminali dei diffusori sul retro del sistema.
• I diffusori sono schermati magneticamente per evitare le distorsioni del colore sul televisore. Tuttavia, se installati in modo scorretto, possono causare disturbi. I diffusori vanno installati con la dovuta cura.
• Quando si installano i diffusori vicino a un televisore, prima di cominciare l'installazione spegnere l'interruttore principale del televisore o scollegare il cavo di alimentazione. Attendere almeno 30 minuti prima di accendere il televisore.
• Alcuni apparecchi TV potrebbero continuare a subire questa influenza anche in seguito all'esecuzione della procedura illustrata. In tal caso, allontanarli dal televisore.
• Non è possibile collegare un computer ai terminali USB del sistema.
• Non è possibile collegare la videocamera JVC Everio ai terminali USB del sistema.
• È possibile che, a causa delle interferenze e dell'elettricità statica, il suono riprodotto dall'unità USB di memoria di massa subisca delle interruzioni. In tal caso si suggerisce di spegnere il sistema e di scollegare e quindi ricollegare l'unità USB di memoria di massa.

Cambiamento della modalità di scansione:

• Non è possibile modificare la modalità di scansione progressiva nei seguenti casi:
• Quando il proprio televisore non supporta il segnale video a scansione progressiva.
• Quando il televisore non è collegato al sistema con un cavo video componente o un cavo HDMI.

■ Operazioni giornaliere — Riproduzione (vedere alle pagine da 9 a 14)

• Anziché premere φ / I il sistema può essere acceso premendo uno dei tasti di selezione della sorgente, il tasto DOOR OPEN/CLOSE oppure il tasto dell'unità principale.

Ascolto della radio:

• Se viene memorizzata una stazione in un numero predefinito già occupato, la stazione memorizzata in precedenza verrà cancellata.
• Quando si scollega il cavo di alimentazione o in caso di interruzione improvvisa dell'energia elettrica, le stazioni predefinite si cancellano nell'arco di alcuni giorni. In tal caso sarà necessario memorizzare nuovamente le stazioni.

Riproduzione di un disco/unità USB di memoria di massa:

JVC non accetta alcuna responsabilità per l'eventuale perdita di dati che potrebbe verificarsi nell'unità USB di memoria di massa durante l'utilizzo del sistema.

• La commutazione della sorgente tra "DVD/CD" e "USB" potrebbe richiedere qualche istante prima dell'effettiva attivazione.
• Mentre il sistema sta leggendo un disco, il passaggio alla sorgente "USB1" o "USB2" potrebbe non avvenire correttamente. In tal caso si suggerisce di premere e di passare quindi alla sorgente "USB1" o "USB2".
• Con alcuni dischi, le operazioni effettive possono differire da quelle spiegate nel manuale a causa di caratteristiche della programmazione fatta e della struttura interna del disco. Tali differenze non sono dovute a guasti.
• Il numero totale di tracce (file) che il sistema può rilevare è 4000 con "DVD/CD" e "USB1" o 2000 con "USB2".
• Il sistema è in grado di riconoscere fino a...
• 999 tracce (file) per gruppo.
• 99 gruppi per disco.
• 99 gruppi per unità USB di memoria di massa collegata al terminale USB 1.
• 999 gruppi per unità USB di memoria di massa collegata al terminale USB 2.

Anche i file non riproducibili concorrono a formare il numero totale di file.

I file riproducibili che non appartengono tuttavia ad alcun gruppo vengono riconosciuti come file di gruppo 1.

• Per la riproduzione dei file contenuti nell'unità USB di memoria di massa...
• Prima di collegare l'unità USB di memoria di massa si raccomanda di consultarne il manuale. Non collegare al sistema più di una unità USB di memoria di massa alla volta. Non fare uso di centraline hub USB.
• Non è possibile ricaricare le unità USB di memoria di massa collegate ai terminali USB 1 e USB 2. Non scollegare l'unità USB di memoria di massa durante la riproduzione dei file. In caso contrario si potrebbero verificare malfunzionamenti nel sistema o nell'unità stessa.
• Questo sistema è compatibile con lo standard di comunicazione USB 2.0 Full Speed.
• Non è possibile riprodurre i file di grandezza superiore a 2 gigabyte.
• Durante la riproduzione di file caratterizzati da un'elevata velocità di trasferimento si potrebbe verificare la perdita di frame o di tratti dell'audio.
• Il sistema non è in grado di riconoscere le unità USB di memoria di massa che richiedono un'alimentazione superiore a 5 V e 500 mA.
• Questo sistema non è in grado di riprodurre alcune unità USB di memoria di massa e non supporta la funzione DRM (Digital Rights Management).
• L'avvio di un lettore audio digitale da oltre 1 Gigabyte richiede del tempo.

Per la riproduzione di DVD-VR...

• Questo sistema è in grado di leggere esclusivamente i dischi registrati nel formato UDF-Bridge.
• Per informazioni sul formato DVD-VR e sull'elenco di riproduzione, fare riferimento al manuale del dispositivo di registrazione.

Per la riproduzione di file MP3/WMA/WAV...

• I dischi MP3/WMA/WAV richiedono un tempo di lettura più lungo rispetto ai comuni CD. (Esso dipende dalla complessità della configurazione dei file e dei gruppi.)
• Alcuni file MP3/WMA/WAV di cui non è possibile la riproduzione verranno ignorati. Ciò è dovuto al loro processo di registrazione e alle condizioni di registrazione.
• Questo sistema è in grado di leggere esclusivamente i dischi registrati secondo lo standard ISO 9660 Livello 1 o Livello 2.
• Questo sistema consente la riproduzione di file MP3/WMA/WAV con estensione .mp3, .wma, o .wav (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• Si suggerisce di creare i file MP3/WMA/WAV rispetto alle seguenti condizioni:
• Con i file MP3/WMA: alla frequenza di campionamento di 44,1 kHz e alla velocità di trasferimento di 128 kbps. Il sistema non consente la riproduzione di file con un bitrate inferiore a 64 kbps.
• Per i file WAV: alla frequenza di campionamento di 44,1 kHz e alla velocità di quantizzazione di 16 bit PCM lineari.

Per la riproduzione di file JPEG...

• Si raccomanda di memorizzare file con una risoluzione da 640 x 480 pixel. (Se un file è stato memorizzato ad una risoluzione superiore a 640 x 480, la sua visualizzazione richiede molto tempo.)
• Questo sistema consente la riproduzione di file JPEG con estensione .jpg o .jpeg (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• Questo sistema potrebbe non essere in grado di riprodurre correttamente i file JPEG registrati da un apparecchio che non sia una fotocamera digitale.

Per la riproduzione dei file MPEG-1/MPEG-2...

• Il sistema può riprodurre i file MPEG-1/MPEG-2 con estensione .mpg, .mpeg o .mod*.
• .mod è l'estensione usata per i file MPEG-2 registrati con le videocamere JVC Everio. Non è possibile riprodurre i file MPEG-2 con estensione .mod registrati nel formato HD o a una velocità di conversione massima di altre 2 Mbps.
• Il tipo di stream deve essere conforme a quello del sistema MPEG o del programma.
• Per ottenere la massima risoluzione possibile si raccomandano 720 × 576 pixel (25 fps) / 720 x 480 pixel (30 fps).
• Il sistema è altresì compatibile con le risoluzioni di 352 x 576 / 480 x 576 / 352 x 288 pixel (25 fps) e 352 x 480 / 480 x 480 / 352 x 240 pixel (30 fps).
• Il tipo di file deve essere MP@ML (Main Profile at Main Level) / SP@ML (Simple Profile at Main Level) / MP@LL (Main Profile at Low Level).
• Gli stream audio devono essere conformi al tipo MPEG1 Audio Layer-2 o MPEG2 Audio Layer-2.

Per la riproduzione ASF...

• Questo sistema consente la riproduzione di file ASF con estensione .asf (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• Il sistema supporta file ASF con risoluzione a 352 x 288 pixel o inferiore.
• Potrebbe non essere possibile riprodurre alcuni file in funzione delle loro caratteristiche, del tipo di fotocamera o videocamera impiegata per registrarli oppure delle particolari condizioni di registrazione.

Per la riproduzione di DivX...

• Questo sistema è in grado di leggere esclusivamente i dischi registrati nel formato UDF-Bridge. Il formato "Multi-border" non è supportato.
• Il sistema è compatibile con tutte le versioni video DivX® (compresso DivX® 6).
• Il sistema supporta file DivX con risoluzione a 720 x 480 pixel o inferiore (30 fps) e 720 x 576 pixel o inferiore (25 fps).
• Il flusso audio deve essere conforme a Dolby Digital, MPEG1 Audio Layer-2 o MPEG Audio Layer-3 (MP3).
• Questo sistema consente la riproduzione di file DivX con estensione .divx, .div, .avi (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• Il sistema non supporta GMC (Global Motion Compression).
• È possibile che i file codificati in modalità di scansione interlacciata non vengano eseguiti in modo corretto.

■ Operazioni avanzate con la radio (vedere le pagine 15 e 16)

• Per ulteriori informazioni sul Radio Data System, visitare il sito Web all'indirizzo «http://www.rds.org.uk».
• Se il sistema richiede tempo per visualizzare le informazioni Radio Data System, ovvero i segnali PS, PTY e RT, durante la ricerca viene visualizzato "WAIT PS", "WAIT PTY" o "WAIT RT".

Regolazioni audio e generali (vedere alle pagine da 17 a 23)

Regolazione del suono:

• Questa funzione influisce anche sul suono in uscita delle cuffie.

Creazione di toni più rilassanti per l'udito — Funzione MY SOUND:

Non è possibile impostare la funzione MY SOUND con alcuni formati di file. L'impostazione della funzione MY SOUND non è disponibile durante la registrazione o la modifica.

Impostazione della modalità ECO (risparmio energetico):

• Se si attiva il timer giornaliero o il timer di registrazione quando la modalità ECO è attiva, questa si disattiva.

Regolazione dell'orologio:

I numeri "0:00" lampeggeranno sul display finché l'impostazione dell'orologio non sarà terminata. L'orologio può perdere o guadagnare 1 o 2 minuti al mese. Se ciò accade, regolare nuovamente l'orologio.

- Operazioni particolari con i dischi e i file (vedere alle pagine da 24 a 26)

Scelta della pista audio:

• Alcuni dischi e file non permettono la scelta della lingua audio durante la riproduzione.

Riproduzione con effetti speciali:

• Durante la riproduzione al rallentatore, l'audio non viene riprodotto.
• Quando viene ingrandita, l'immagine può sgranarsi.

Modalità di riproduzione avanzata (vedere alle pagine da 27 a 29)

Programmazione dell'ordine di riproduzione—Riproduzione programmata:

• Durante i punti di programmazione...
• L'immissione verrà ignorata se è stato programmato il numero di una voce inesistente (per esempio, è stata selezionata la traccia 14 su un disco che contiene solo 12 tracce).
• È possibile programmare fino a 99 file MP3, WMA e WAV.
• Non è possibile selezionare dalla 151ª traccia in poi.

Riproduzione ripetuta:

• La riproduzione ripetuta A-B è disponibile esclusivamente all'interno dello stesso titolo, programma o traccia. Operazioni di registrazione e modifica (vedere alle pagine da 30 a 39)

Impostazione delle modalità di registrazione:

• Quando si seleziona la riproduzione programmata oppure la riproduzione in ordine casuale, oppure ancora la velocità di trasferimento "HQ REC", premendo il tasto USB REC sul display appare "×1 ONLY".

Assegnazione (modifica) del titolo delle tracce o dei gruppi:

• Quando si registra una traccia, il sistema vi assegna automaticamente il titolo. Per assegnare un titolo diverso è innanzitutto necessario cancellare quello assegnato automaticamente dal sistema e inserire quello nuovo.

Comandi sullo schermo (vedere alle pagine da 46 a 51)

Uso della barra sullo schermo:

• La riproduzione ripetuta A-B è disponibile esclusivamente all'interno dello stesso titolo, programma o traccia.
• Operazioni con il timer (vedere alle pagine da 52 a 54)

Impostazione del timer giornaliero:

• Se non si specifica la stazione prefissata o il numero di traccia correttamente durante l'impostazione del timer, all'attivazione del timer viene riprodotta la stazione o traccia al momento scelta.
• Se viene scollegato il cavo di alimentazione o nel caso in cui manchi la corrente, l'impostazione del timer verrà annullata. Sarà necessario impostare nuovamente prima l'orologio, quindi il timer.
• Se si è scelto un DVD Video come sorgente di segnale, il timer giornaliero non opera correttamente.
• Se il timer di autospegnimento viene impostato dopo che è stata avviata la riproduzione della sorgente selezionata tramite il timer giornaliero, l'impostazione del timer giornaliero viene cancellata.
• Operazioni con i menu di impostazione (vedere le pagine 55 e 56)

Generali:

Se le parti superiore e inferiore del menu vengono tagliate, regolare il comando delle dimensioni dell'immagine sul televisore.

Menu LANGUAGE:

• Quando la lingua scelta per "MENU LANGUAGE", "AUDIO LANGUAGE" o "SUBTITLE" (lingua dei sottotitoli) non è presente, viene usata come lingua iniziale quella originale.

Menu PICTURE-MONITOR TYPE:

• Anche se si seleziona "4:3 PS", durante la riproduzione di un disco o di un file il tipo dello schermo potrebbe diventare 4:3 LB (letter box). Ciò è dovuto al modo in cui i dischi sono registrati.
• Se si sceglie "16:9" per un'immagine il cui rapporto di forma è 4:3, l'immagine viene allungata e si deforma leggermente.

Menu OTHERS-ON SCREEN GUIDE:

Descrizione dei codici PTY

• Vengono visualizzati (e registrati) il menu di impostazione e la barra sullo schermo anche se questa funzione viene impostata su "OFF". I sottotitoli e le informazioni sull'ingrandimento appaiono sempre sul display indipendentemente da questa impostazione. News: Notiziari. Affairs: Programmi di attualità che approfondiscono le notizie del giorno (dibattiti o analisi). Info: Programmi il cui scopo è fornire consigli in senso lato. Sport: Programmi riguardanti tutti gli aspetti del mondo dello sport. Educate: Programmi educativi. Drama: Tutti i radiodrammi e le serie a puntate. Culture: Programmi relativi a qualsiasi aspetto della cultura nazionale o regionale, inclusi lingua, teatro, ecc. Science: Programmi relativi alle scienze naturali e alla tecnologia. Varied: Utilizzato per programmi basati principalmente sui dialoghi, quali quiz, giochi con risposte di esperti alle domande del pubblico e interviste a personalità. Pop M: Musica commerciale di interesse popolare. Rock M: Musica rock. Easy M: Musica contemporanea considerata "musica leggera". Light M: Musica strumentale e opere vocali o corali. Classics: Concerti di grandi opere orchestrali, sinfonie, musica da camera, ecc. Other M: Musica che non rientra in nessuna delle altre categorie. Weather: Programmi meteorologici e previsioni del tempo. Finance: Servizi e notizie dalle borse valori, di economia, finanza, ecc. Children: Programmi destinati ad un pubblico giovane.

Social: Programmi relativi a sociologia, storia, geografia, psicologia e società.

Religion: Programmi religiosi.

Phone In: Programmi che prevedono la partecipazione del pubblico, che esprime le sue opinioni per telefono o in un forum aperto a tutti.

Travel: Informazioni di viaggio.

Leisure: Programmi su attività ricorrenti.

Jazz: Musica jazz.

Country: Canzoni che derivano dalla tradizione musicale del Sud degli Stati Uniti o che la seguono.

Nation M: Musica popolare contemporanea nazionale o regionale nella lingua di quel paese.

Oldies: Musica appartenente alla cosiddetta "età dell'oro" della musica pop.

Folk M: Musica che ha le sue radici nella cultura musicale di una nazione specifica.

Document: Programmi relativi ad argomenti basati su fatti realmente accaduti, presentati con stile investigativo.

TEST: Segnale di prova per verificare l'idoneità delle apparecchiature per la ricezione degli annunci di emergenza.

Alarm! Annunci di emergenza.

None: Nessun tipo di programma, programma non definito o difficile da categorizzare in tipi specifici.

• La classificazione dei codici PTY per alcune stazioni FM può differire dall'elenco precedente.

Come applicare il filtro a nucleo di ferrite

Fissare il filtro di ferrite al cavo USB per ridurre le interferenze.

2 Filtro di ferrite Cavo USB

1 Rilasciare il fermo del filtro di ferrite. 2 Fare scorrere il cavo nel filtro di ferrite avvolgendolo saldamente due volte nell'apposito incavo come nella figura. 3 Chiudere il filtro di ferrite sino ad avvertire uno scatto. - Durante l'avvolgimento del cavo si raccomanda di non danneggiarlo applicandovi eccessiva forza. - Quando si collega il cavo USB sia al terminale USB1 che al terminale USB2, il filtro deve essere applicato al cavo collegato al terminale USB2.

Utilizzo dei televisori JVC tramite il telecomando

Telecomando

È possibile utilizzare il telecomando con i televisori JVC.

TV Φ/I	Accensione/spegnimento tevisore.
TV/VIDEO	Modifica della modalità di immissione.
TV CHANNEL +, -	Per cambiare canale.
TV VOL +, -	Regolare il volume del tevisore.

Manutenzione

Per ottenere le migliori prestazioni dal sistema, mantenere i dischi e i meccanismi puliti.

Come mantenere i dischi

• Per rimuovere il disco dalla custodia, tenerlo per il bordo e premere leggermente nel foro centrale. Non toccare la superficie lucida del disco; non piegarlo.
• Dopo l'uso, riporre il disco nella custodia per evitare di danneggiarlo.
• Nel rimetterlo nella sua custodia, fare attenzione a non graffiare il disco.
• Evitare l'esposizione alla luce solare diretta, a temperature estreme e all'umidità.

Per pulire il disco:

Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; quindi asciugare con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
• NON usare panni ruvidi.
• NON pulire con eccessiva forza.
• NON usare solventi o benzina.
• NON utilizzare sostanze volatili, per esempio insetticidi.
• NON lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

Localizzazione dei guasti

Generali

Le regolazioni o le impostazioni vengono cancellate improvvisamente prima di completare l'operazione.

⇒ Esiste un limite di tempo. Ripetere l'intera procedura.

È impossibile eseguire alcune operazioni.

⇒ Il microprocessore incorporato non funziona correttamente a causa di interferenze elettriche esterne. Scollegare il cavo di alimentazione dalla presa e collegarlo nuovamente.

È impossibile utilizzare il telecomando per gestire il sistema.

⇒ Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sul sistema. ⇒ Le batterie sono scariche.

Non si sente alcun suono.

⇒ I collegamenti dei diffusori non sono corretti o sono allentati. ⇒ Le cuffie sono collegate.

Sullo schermo del televisore non appare un'immagine.

⇒ Il cavo video è collegato male o staccato.

Il televisore non visualizza un'immagine, l'immagine è sfuocata o è divisa in due.

⇒ Il sistema è collegato a un televisore che non supporta il segnale video a scansione progressiva. ⇒ È stata selezionata una modalità di scansione non appropriata (vedere a pagina 7). ⇒ Quando si scollega e quando si ricollega il cavo di alimentazione la modalità di scansione potrebbe ritornare all'impostazione iniziale (vedere a pagina 7).

I bordi destro e sinistro dell'immagine mancano.

⇒ Selezionare "4:3 LB" per "MONITOR TYPE" (vedere a pagina 55).

- Operazioni con la radio

L'ascolto di trasmissioni è disturbato da interferenze.

⇒ I collegamenti dell'antenna non sono corretti o sono allentati. L'antenna a telaio AM è troppo vicina al sistema. ⇒ L'antenna FM non è stata estesa e posizionata correttamente.

Riproduzione di dischi e di unità USB di memoria di massa

⇒ È stato inserito un disco il cui codice regionale non è corretto. (Sul display verrà visualizzata la dicitura "REGION ERR".) ⇒ Il disco è capovolto. Reinserire il disco nel lettore con l'etichetta rivolta verso l'alto.

Non viene visualizzato il tag ID3 di un file MP3.

⇒ I tag ID3 sono disponibili nella versione 1 e 2. Questo sistema può mostrare solo i tag ID3 versione 1.

I gruppi e le tracce non vengono eseguiti nel modo previsto.

⇒ L'ordine di riproduzione viene determinato al momento della registrazione dei gruppi e delle tracce. Esso dipende infatti dal programma applicativo impiegato per la scrittura dei file.

I file MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2, ASF o DivX non vengono riprodotti.

⇒ Il disco o l'unità USB di memoria di massa potrebbe contenere tipi diversi di file (ad esempio MP3/WMA/WAV/JPEG). In tal caso è possibile riprodurre soltanto i file selezionati premendo FILE TYPE (vedere a pagina 12). ⇒ L'impostazione relativa a "FILE TYPE" è stata modificata durante la riproduzione del disco o dell'unità USB di memoria di massa. In tal caso è necessario reinserire il disco oppure scollegare l'unità USB di memoria di massa e quindi ricollegarla.

L'audio del disco non viene riprodotto in modo omogeneo.

⇒ Il disco è graffiato o sporco.

Sul display non appaiono sottotitoli nonostante sia scelta la lingua dei sottotitoli iniziale.

⇒ Alcuni DVD e file DivX sono programmati per non visualizzare i sottotitoli all'inizio della riproduzione. Se questo accade si può premere SUBTITLE dopo aver avviato la riproduzione (vedere a pagina 25).

La lingua audio è differente da quella scelta come lingua audio iniziale.

⇒ Alcuni DVD/file DivX sono programmati per fare sempre uso inizialmente della lingua originale. Se questo accade si può premere AUDIO/MPX quando si avvia la riproduzione (vedere a pagina 24).

Non è possibile aprire o chiudere il cassetto del disco.

⇒ Il cavo elettrico non è inserito. ⇒ Il blocco bambini è attivo. Sul display appare "LOCKED" (vedere a pagina 23).

- Operazioni di registrazione e modifica Non è possibile registrare nell'unità USB.

⇒ La memoria dell'unità USB si è esaurita. È necessario rimuovere alcune tracce. ⇒ L'unità USB in cui si desidera registrare contiene già 999 tracce o gruppi. È necessario rimuovere le tracce non più d'interesse. ⇒ L'unità USB è protetta dalla scrittura. ⇒ L'unità USB collegata non è compatibile con il sistema.

Impossibile assegnare il titolo alle tracce nell'unità USB.

⇔ Quando una traccia è danneggiata non è possibile modificarla. In tal caso si suggerisce di spegnere e riaccendere il sistema. ⇒ L'unità USB è protetta dalla scrittura.

- Operazioni Bluetooth

I diffusori non emettono il suono proveniente dal lettore audio Bluetooth (l'indicatore Bluetooth è acceso).

⇒ Al Sistema è collegato un diverso lettore. Occorre quindi collegare quello che si desidera usare (vedere a pagina 42).

I diffusori non emettono il suono proveniente dal lettore audio Bluetooth (l'indicatore Bluetooth lampeggia).

⇒ La connessione non è stata stabilita. Occorre tentare nuovamente l'accoppiamento (vedere a pagina 41).

I diffusori non emettono il suono proveniente dal lettore audio Bluetooth (l'indicatore Bluetooth è spento).

⇒ L'adattatore Bluetooth non è correttamente collegato. ⇒ Non è stata selezionata la sorgente "Bluetooth".

Le cuffie Bluetooth non emettono il suono riprodotto dal sistema (l'indicatore Bluetooth è acceso).

⇒ Al sistema sono collegate cuffie diverse da quella che s'intende usare. Occorre quindi collegare al sistema le cuffie da usare (vedere a pagina 44).

Le cuffie Bluetooth non emettono il suono riprodotto dal sistema (l'indicatore Bluetooth lampeggia).

⇒ La connessione non è stata stabilita. Provare nuovamente a ricercare l'unità (funzione SEARCHDV?) (vedere a pagina 42).

Le cuffie Bluetooth non emettono il suono riprodotto dal sistema (l'indicatore Bluetooth è spento).

⇒ L'adattatore Bluetooth non è correttamente collegato. ⇒ Il trasmettitore Bluetooth non è attivato (vedere a pagina 43).

Non si riesce ad accoppiare un'unità Bluetooth al sistema.

⇒ Si deve predisporre il sistema all'accoppiamento (vedere alle pagine 41 o 42). ⇒ Si deve inserire il codice PIN corretto (vedere a pagina 43). ⇒ Per istruzioni particolareggiate sull'operazione di accoppiamento si prega di vedere il manuale dell'unità Bluetooth da collegare.

La qualità audio è bassa.

⇒ Si suggerisce d'impostare SOUND QLTY su "HIGH" (vedere a pagina 45).

L'audio presenta discontinuità.

⇒ Un forno a microonde nelle vicinanze potrebbe interferire con la rete LAN senza cavo. ⇒ Si suggerisce d'impostare SOUND QLTY su "NORMAL" (vedere a pagina 45).

- Operazioni con il timer

Il timer giornaliero non funziona.

⇒ Il sistema è stato acceso al momento dell'attivazione del timer. Il timer funziona solo quando viene spento il sistema.

Il timer giornaliero non avvia la riproduzione.

⇒ Il disco caricato è un DVD Video. Sostituire il disco.

Messaggi visualizzati durante le operazioni di registrazione o di modifica

NO DEVICE

• Non è collegata alcuna unità USB, oppure l'unità USB collegata non è compatibile con il sistema.

DATA FULL

• La memoria dell'unità USB è completamente occupata. L'unità USB è protetta dalla scrittura.

TRACK FULL

• Si è tentato di registrare nell'unità USB più file di quelli che può effettivamente contenere.

GROUP FULL

• Il numero di gruppi è superiore a 999.

TR PRTECTED

• La traccia è stata protetta da scrittura dai componenti connessi.

NO AUDIO

L'unità USB non contiene file musicali.

SCMS ERROR

• Si è tentato di copiare nell'unità USB un disco duplicato.

DEVICE ERR

L'unità non è riuscita a leggere il contenuto dell'unità USB.

CAN'TREC

Non è possibile registrare la musica.

• Prodotto su licenza dei Dolby Laboratories. "Dolby" e il simbolo della doppia D sono marchi dei Dolby Laboratories. "DTS" è un marchio di fabbrica registrato della DTS, Inc. e "DTS 2.0 + Digital Out" è un marchio di fabbrica della DTS, Inc.
• Prodotto DivX® Ultra Certified originale
• Riproduce tutte le versioni di video DivX® (incluso DivX® 6) con riproduzione avanzata di file multimediali DivX® e del formato DivX® Media Format. DivX, DivX Ultra Certified e i relativi logo sono marchi di DivX, Inc. e vengono utilizzati dietro licenza.
• Microsoft e Windows Media sono marchi registrati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
• In questo prodotto è integrata una tecnologia di protezione del copyright, a sua volta protetta da brevetti concessi negli Stati Uniti e da altri diritti sulla proprietà intellettuale. L'uso di questa tecnologia di protezione deve essere autorizzato da Macrovision ed è inteso esclusivamente per uso domestico o per altri scopi limitati, se non diversamente autorizzato da Macrovision. L'uso di tecniche di inversione o lo smontaggio è proibito.
• È NECESSARIO AVVERTIRE I CONSUMATORI CHE NON TUTTI I TELEVISORI AD ALTA DEFINIZIONE SONO PIENAMENTE COMPATIBILI CON QUESTO PRODOTTO E POTREBBERO VENIRE VISUALIZZATE IMMAGINI DISTORTE. IN CASO DI PROBLEMI DI IMMAGINE DA SCANSIONE PROGRESSIVA 525 O 625, È CONSIGLIATO DI PASSARE AL COLLEGAMENTO DI USCITA DI 'DEFINIZIONE STANDARD'. IN CASO DI DOMANDE PER LA COMPATIBILITÀ DEL NOSTRO TELEVISORE CON QUESTO MODELLO DI UNITÀ DVD 525p E 625p, CONTATTARE IL CENTRO DI ASSISTENZA ALLA CLIENTELA.
• È VIETATO UTILIZZARE IL PRESENTE PRODOTTO IN QUALSIASI MODO CHE SIA CONFORME ALLO STANDARD VISIVO MPEG-4, SALVO PER USI PERSONALI E NON COMMERCIALI.
• HDMI, i loghi HDMI e High-Definition Multimedia Interface sono marchi o marchi depositati di HDMI Licensing LLC.
• HDCP è l'acronimo di "High-bandwidth Digital Content Protection", l'affidabile tecnologia di controllo delle copie concessa in licenza da Digital Content Protection, LLC.

Segnali di uscita ottica digitali

DIGITAL AUDIO OUTPUT Dischi e file riproducibili		Segnali d'uscita
		STREAM/PCM	DOLBY DIGITAL/PCM	SOLO PCM
DVD Video	con PCM da 48 kHz lineare a 16/20/24 bit	PCM da 48 kHz lineare a 16 bit*
	con PCM da 96 kHz lineare	PCM da 48 kHz lineare a 16 bit
	con Dolby Digital	Bitstream Dolby Digital		PCM da 48 kHz lineare a 16 bit
	con DTS	Bitstream DTS	PCM da 48 kHz lineare a 16 bit
DVD-R/-RW in formato DVD-VR	con PCM da 48 kHz lineare a 16/20/24 bit	PCM da 48 kHz lineare a 16 bit*
	con Dolby Digital	Bitstream Dolby Digital		PCM da 48 kHz lineare a 16 bit
SVCD/VCD/CD		PCM lineare da 44,1 kHz a 16 bit/PCM lineare da 48 kHz a 16 bit
CD con DTS		Bitstream DTS	PCM da 44,1 kHz lineare a 16 bit
MP3/WMA/WAV/MPEG-1/MPEG-2/ASF		PCM da 32/44,1/48 kHz lineare a 16 bit
DivX	con MP2, MP3	PCM da 32/44,1/48 kHz lineare a 16 bit
	con Dolby Digital	Bitstream Dolby Digital		PCM da 32/44,1/48 kHz lineare a 16 bit

• Durante la riproduzione di alcuni DVD, i segnali digitali possono venire emessi con 20 bit o 24 bit (al bitrate originale) attraverso il terminale OPTICAL DIGITAL OUTPUT, purché i dischi non siano protetti alla duplicazione.

Lista dei codici di lingua

AA	Afar	FA	Persiano	KN	Kannada	OM	Oromo (afan)	SU	Sundanese
AB	Abcaso	FI	Finlandese	KO	Coreano	OR	Oriya	SV	Svedese
AF	Afrikaans	FJ	Fiji	KS	Kashmiri	PA	Panjabi	SW	Swahili
AM	Amarico	FO	Faroese	KU	Curdo	PS	Pashtu	TA	Tamil
AR	Arabo	FY	Frisone	KY	Kirghizo	PT	Portoghese	TE	Telugu
AS	Assamese	GA	Irlandese	LA	Latino	QU	Quechua	TG	Tagiko
AY	Aymara	GD	Scozzese gaelico	LN	Lingala	RM	Reto-romancio	TH	Tailandese
AZ	Azerbaijani	GL	Galiziano	LO	Lao	RN	Kirundi	TI	Tigrinya
BA	Bashkir	GN	Guarani	LT	Lituano	RO	Rumeno	TK	Turkmen
BE	Bielorusso	GU	Gujarati	LV	Lettone	RW	Kinyarwanda	TL	Tagalog
BG	Bulgaro	HA	Hausa	MG	Malgascio	SA	Sanskrito	TN	Setswana
BH	Bihari	HI	Hindi	MI	Maori	SD	Sindhi	TO	Tonga
BI	Bislama	HR	Croat	MK	Macedone	SG	Sangho	TR	Turco
BN	Bengalese	HY	Armeno	ML	Malayalam	SH	Serbo-croato	TS	Tsonga
BO	Tibetano	IA	Interlingua	MN	Mongolo	SI	Cingalese	TT	Tataro
BR	Bretone	IE	Interlingue	MO	Moldavo	SL	Sloveno	TW	Twi
CA	Catalano	IK	Inupiak	MR	Marathi	SM	Samoano	UK	Ucraino
CO	Corso	IN	Indonesiano	MS	Malese (MAY)	SN	Shona	UR	Urdu
CY	Gallese	IS	Islandese	MT	Maltese	SO	Somali	UZ	Uzbeko
DA	Danese	IW	Ebraico	MY	Birmano	SQ	Albanese	VI	Vietnamita
DZ	Bhutani	JI	Yiddish	NA	Nauruano	SR	Serbo	VO	Volapuk
EL	Greco	JW	Giavanese	NE	Nepali	SS	Siswati	WO	Wolof
EO	Esperanto	KA	Georgiano	NL	Olandese	ST	Sesotho	XH	Xhosa
ET	Estone	KK	Kazakh	NO	Norvegese			YO	Yoruba
EU	Basco	KL	Groenlandese	OC	Occitano			ZU	Zulu
		KM	Cambogiano

Specifiche

■ Sezione amplificatore—CA-NXG5

Potenza uscita: 40 W (20 W + 20 W) a 4 Ω (10% THD)

Ingresso audio: AUDIO IN:

Stereo min. (Ø 3,5 mm)

500 mV / 47 kΩ (presso "AUDIO LVL3")

250 mV / 47 kΩ (presso "AUDIO LVL2")

125 mV / 47 kΩ (presso "AUDIO LVL1")

AV SCART (solo l'audio TV)

Ingressi/uscite digitali:

OPTICAL DIGITAL OUTPUT (solo uscita):

-21 dBm a -15 dBm (660 nm ±30 nm)

Bluetooth ADPT

VIDEO/AUDIO PLAY USB 1 (solo ingresso)

AUDIO REC/PLAY USB 2

HDMI MONITOR OUT (solo uscita)

VIDEO OUT:

Sistema di colore: PAL (scansione interlacciata/progressiva)

VIDEO (Composito): 1 V (p-p) / 75 Ω

COMPONENT: (Y) 1 V(p-p)/75 Ω

(P_B / P_R) 0,7 V(p-p) / 75 Ω

AV (SCART):

Video composito: 1 V(p-p) / 75 Ω

S-VIDEO: Y (luminanza) 1 V(p-p)/75 Ω

C (crominanza, raffica)

0,3 V(p-p)/75 Ω

0,7 V(p-p)/75 Ω

HDMI MONITOR OUT:

Impedenza dei diffusori:

4 Ω - 16 Ω

Sezione sintonizzatore

Gamma di sintonizzazione FM:

87,50 MHz - 108,00 MHz

Gamma di sintonizzazione AM (MW):

da 522 kHz a 1 629 kHz

Sezione lettore dischi

Codice regionale: 2

Dischi riproducibili:

DVD Video/CD/VCD/SVCD CD-R/CD-RW (formati CD/SVCD/VCD/MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX) DVD-R/-RW (formati DVD-VR/DVD Video/MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX) +R (formati DVD Video/MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX) +RW (formati MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX) DVD-ROM (formati MP3/WMA/WAV)

Gamma dinamica: 80 dB

Risoluzione orizzontale: 500 linee

Fluttuazione e wow: non misurabile

Sezione USB

File riproducibili:

USB1: Formato MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX

USB2: Formato MP3/WMA/WAV

Formato di registrazione: Formato MP3/WMA

Specifiche USB: Compatibile con l'interfaccia USB 2.0 Full Speed

Apparecchi compatibili:

Di tipo per memorizzazione di massa

Sistema di file compatibile: FAT16, FAT32

Alimentazione del bus: 5 VCC = 500 mA

Sezione Bluetooth

Formato di comunicazione: 2,4 GHz FHSS

Sezione HDMI

Potenza uscita: 5 VCC = -55 mA

Generali — CA-NXG5

Alimentazione: CA 230 V 50 Hz

Consumo di energia:

40 W (quando in uso) / 12 W (in standby)

/1,0 W o meno (nella modalità ECO)

(schermato magneticamente)

Unità diffusore: Tweeter: cono da 4 cm x 1

Woofer: cono da 12 cm x 1

Impedenza: 4Ω

Capacità di gestione di energia:

20 W

Gamma di frequenza:

50 Hz - 28000 Hz

Peso (approssimativo):

2,1 kg ciascuno

■ Accessori in dotazione

Vedere pagina 4.

Design e specifiche soggetti a modifiche senza preavviso.

Telecomando

ENTER/SET
■
▲
II
▲▲,▲▼
▲▼,▲
10,26
Tasti numerici	10
3D PHONIC	19
ANGLE	25
A.STBY	23
AUDIO Ⓞ/I	9
AUDIO IN LEVEL	14
AUDIO/MPX	24
AUDIO VOL	9
Bluetooth ▲/II	41
Bluetooth SETTING	41
CANCEL
CHARA	35
CLOCK/ TIMER	22,52
C.VOICE	19
DIMMER	21

DISPLAY	15, 23
DVD/CD▶/II	12
DVD LEVEL	21
ECO	21
FADE	10
MUTING
FILE TYPE	12
FM/AM/	10
AUDIO IN/TV
SOUND
GROUP/	13
TITLE
GROUP/	12
TITLE SKIP
HP SURR	19
MENU	13
MY SOUND	18
ON SCREEN	46
PG	50
PL	50
PLAY MODE	27
PTY+, -	15
PTY SEARCH	15
REC MODE	31
REPEAT	29
REPEAT A-B	29
RETURN	14
SCAN MODE	7

SET UP	55
SHIFT
Per usare la funzione stampata in verde è necessario premere a lungo quelloizzato e contemporaneamente il tasto d'interesse.
SLEEP	23
SOUND	19
MODE
SUBTITLE	25
TA/News/Info	16
TITLE/EDIT	34
TITLE SEARCH	14
TOP MENU	13
TUNER MODE	10
TV Ⓞ/I	62
TV CHANNEL +, -	62
TV/VIDEO	62
TV VOL	62
USB 1 ▷/II	12
USB 2 ▷/II	12
V.BASS	17
VFP	21
ZOOM	26

Unità principale

∅/1	9
▲	11
II
■
▲
|←, |→|
AUDIO IN	7

AUDIO REC/PLAY USB 2	7
Bluetooth ADPT	40
Bluetooth MODE	42
DEMO	3
DOOR OPEN/CLOSE	10

ECO	21
PHONES	7
SOURCE	9
USB REC	32
VIDEO/ AUDIO PLAY ●USB 1	7
VOLUME	9

JVC
