MANUALE UTENTE XL-PM5HE JVC

Avvertimenti, cautele e altri

• Evitare di ostruire le apertura o i fori di ventilazione con giornali, indumente etc., in quanto s'impedirebbe al calore di fuoriuscire.
  Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smalite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'appareccchio a pioggia, umidita, gocciolamenti e spruzzi d'acqua ed vegetare di sovrapporvi oggetti contenti liquidi (vasi etc.).

WICHTIG FÜR LASER-PRODUKTE

1.PRODOTTO LASER DI CLASSE 1
2. ATTENZIONE: Non a priore i coperchio superiore. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.
3. ATTENZIONE: quando l'unità è aperta e il dispositivo di sincronizzazione èGUasto o non funzionante, si pouc verificare l'emissione di radiazioni laser visibili o non visibili. Evitare l'esposizione diretta ai raggi laser.
4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

IMPORTANT POUR PRODUITS LASER

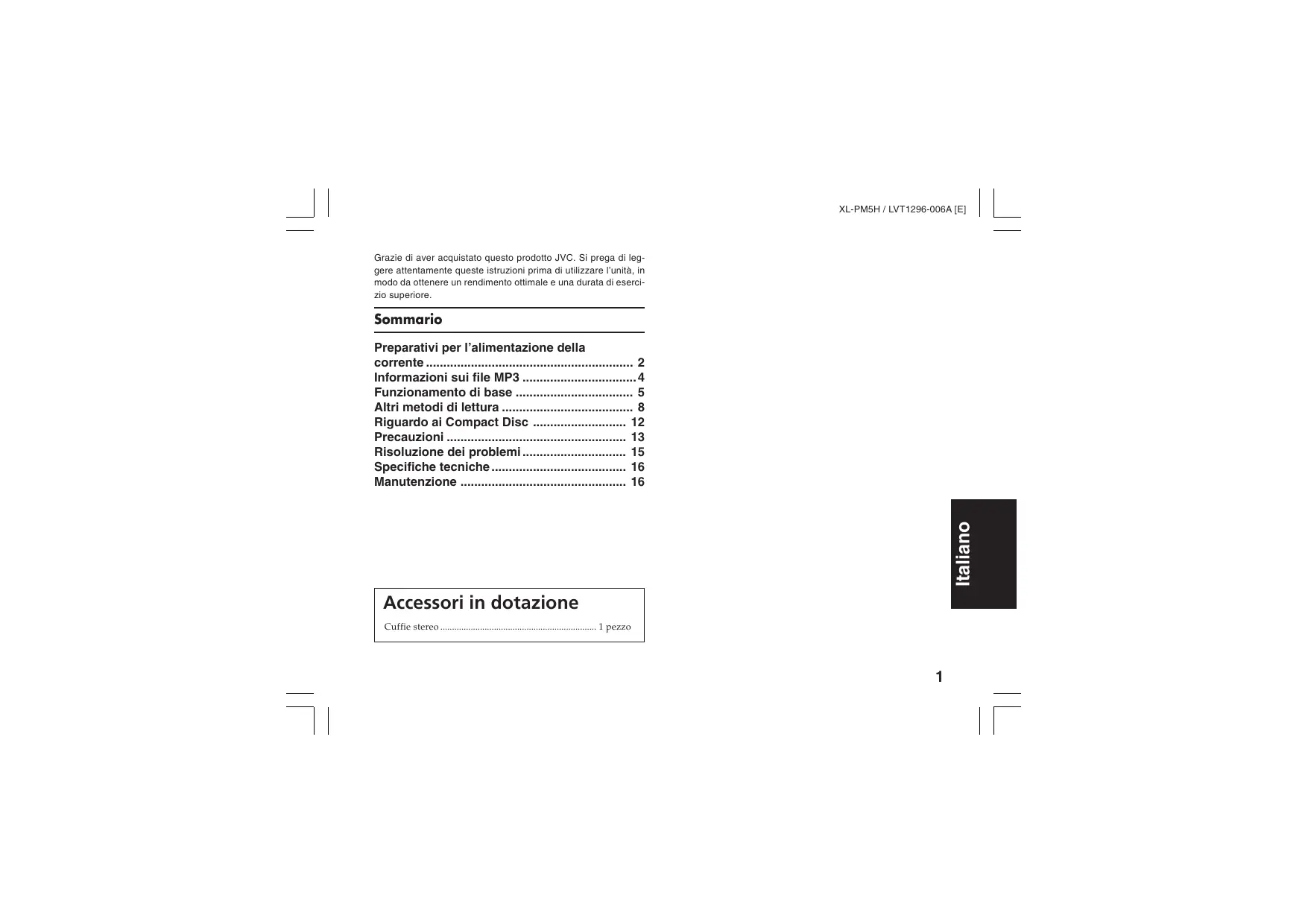

Grazie di aver acquistato quello prodotto JVC. Si prega di leggere attentamente queste istruzioni prima di utilizzare l'unità, in modo da ottener e un rendimento ottimale e una durata di esercizio superiore.

Summario

Preparativi per l'alimentazione della
corrente 2 Informazioni sui file MP3 4 Funzionamento di base 5 Altri metodi dilettura 8 Riguardo ai Compact Disc 12 Precauzioni 13 Risoluzione dei problemi 15 Specifiche tecniche 16 Manutenzione 16

Accessorioridotazione

Cuffie stereo 1 pezzo

Preparativi per l'alimentazione della corrente

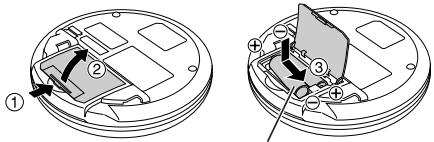

Uso di pile a secco (da acquistare a parte)

Due pile alkaline "LR6".

Attenzione:

Non forzare per spalancare il coperchio dello scomparto pile.

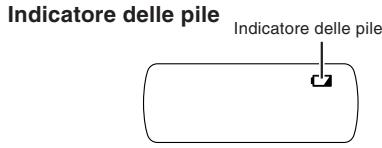

Questo significatore si illumina quando le pile sono quasi scariche. L'unità si spelgnè molto più tard.

Nota:

Se si disattiva la Protezione antiurto EX si risparnia in maggiore o minore misura l'energia delle pile. Per ulteriori informazioni, vedere "Protezione antiurto EX" a pagna 11. (Disponibile solo per Audio CD)

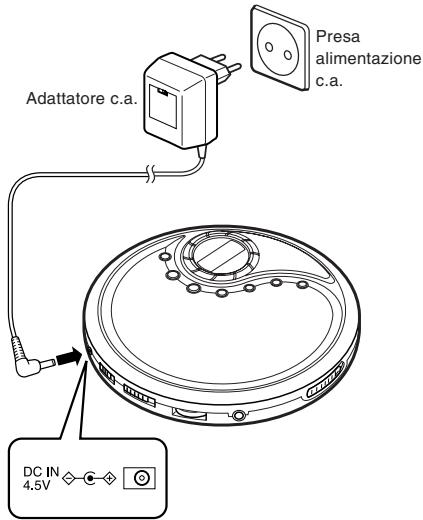

Uso dell'adattatore c/Ufi (da acquistare a parte)

Note:

• Anche se l'unità è spenta, una piccola quantità di corrente viènè comunique assobita allorché l'adattatore c.a. è collegato alla presa dell'alimentazione c.a.
  Peracquistare l'adattatore c.a.,vedere pagina 14.

Prevenzione del funzionamento accidentale (modalità Hold)

Usando esta funzione si evita il rischio di attivare l'unità in modo occidentale.

La modalità di blocco operativo evita quando segue:

• L'accensione occidentale dell'unità (e quando lo scaricamento dellepile).
• L'interruzione accidentale dellagettura.

Per usare la modalita Hold

• Per evitare che l'unità si accenda accidentally, impostare l'interruttore HOLD sulla posizione ON quando l'unità è spenta.
• Per evitare qualunque operazione imprevista durante lalettura, impostare l'interruttore HOLD sulla posizione ON dopo aver iniziato lalettura del disco.
• Quando l'unità è in modalità Hold, "HOLd" e "e" si illuminano nel modo seguente.

Unità spenta : “HOLd” e “ 一 ” si accendono per alcuni secondi quando si preme /II.

Nota:

Se l'interruttore HOLD è impostato sulla posizione ON, non è possibile accendere l'unità.

Informazioni sui file MP3

Compatibilità dei file MP3

• Questolettore è in grado di leggere file MP3 registrati nel formato conforme alle specifiche ISO 9660.
• Illettore è in grado di leggere o riproduire i file MP3 con codice di estensione -“.mp3”

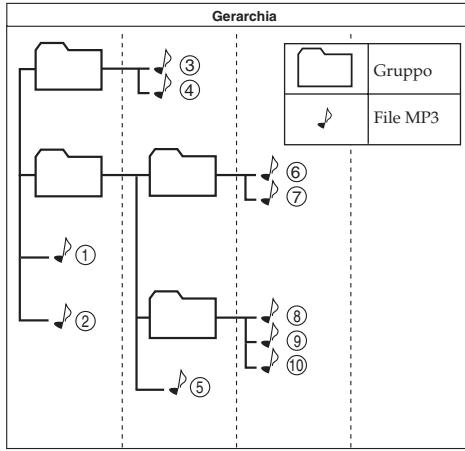

Ordine di riproduzione dei file MP3

L'illustrazione除去 alla normale ordine di riproduzione dei file MP3. Si vuo videere che i file MP3 sono riprodotti in ordine alla gerarchia superiore a quella inferiore.

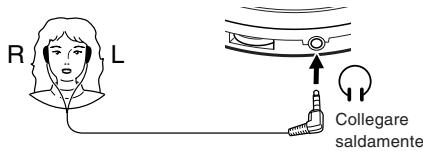

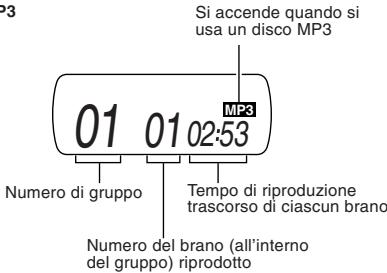

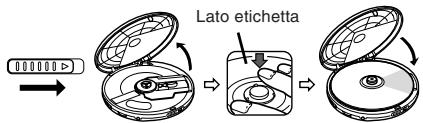

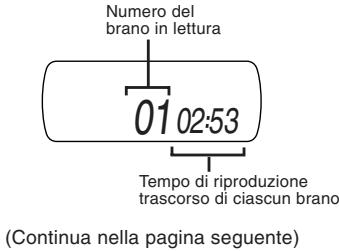

Funzionamento di base

1

2

3
4

5

Per MP3

Lagettarsiarresta automaticamentedopochesono statiletletti tuttiibrani.

6

Riferimenti tecnici:

“dISC”

Questa indications appara se si preme /II quando non vi è un disco nell'unità o se il disco non è posizionato correttamente.

$$ \begin{array}{c c} \text {＂ － ＂} \ \hline \end{array} $$

Periodo di preparazione prima dellalettura del brano Lampeggia per diversi secondo dopo aver premuto /I per leggere il disco.

"OPEN"

Questa indicazione appeare quando il coperchio è aperto.

Rimozione dei dischi

Specnere l'unità e, dopo che il disco ha smesso di ruotare, togliere il disco nel modo illustrato:

Spegnimento automatico

Se I'unita viene lasciata in modalità di arresto per 30 secondi,essa si spegne automaticamente per evitare che le pisi scarichino.

Rumore di rotazione del disco

IllettoreCDportatileutilizazunmetodeperil risparmidenergia,equindi atratti si udirarilumore di rotazione deldisco.Nonsitarra di un detificio di funzionamento.

Per fare una停下a

Durante lalettura,

Per CD Audio

$$ 0 7 \overrightarrow {0 0}: 1 8 - $$

Per MP3

$$ 0 1 0 4 \dot {0} 0: 0 7 - $$

Premere di nuovo per riprendere lagettura.

Per terminare lalettura

Durante lalettura,

Per CD Audio

Numero totale di brani

$$ \begin{array}{c} \stackrel {\perp} {1 0} _ {4 4: 4 8} \ \end{array} $$

Tempo totale dilettura

Per MP3

Numero totale di gruppi

$$ \begin{array}{c} \stackrel {\dashv} {1 0} _ {\text {3 5}} \ \end{array} $$

Numero totale di brani

Per spagnere l'unità

Durante lo spegnimento,

Nessuna indicazione

Salto in avanti/all'indietro

Funzione di salute

Durante lalettura,

Funzione di ricerca

Mantenere premuto durante lagettura.

Per tornare indietro al brano precedente, preme rapidamente per due voite.
- Durante lalettura programmata, il tasto è usato per avanzare o tornare indietro rapidamente nella sequenza di brani programmata.
- Durante lalettura casuale, il tasto di salute non più essere usato per saltare all'indietro ai brani letti precedentemente nella sequenza casuale.

Salto gruppi (solo MP3)

Durante la riproduzione o in modo di arresto.

Numero di gruppo

Altri metodi dilettura

Lettura di introduzione

É possible leggere in successione i primi 10 secondi di agli brano.

1 Durante lo spegnimento,

MODE

(Ripetutamente)

INTRO

2

Per annullare

Premere MODE ripeturamente fino allo spagnimento del'indicazione "INTRO".

Note:

• Éanche possible selezionare lalettura delle introduzioni durante lalettura. In tal caso, lalettura delle introduzioni inizierà dalbrano successivo, altermel delbrano corrente.
• Éanche possibile selezionare lalettura delle introduzioni durante la modalità dilettura programmata.

Lettura in ordine casuale

Durante lalettura,

MODE

RND

(Ripetutamente)

Al terminale laddura di tutti i brani, l'unità si arresta.

Per annullare

Premere MODE sino a che "RND" si spegne, oppure pre-mere per fermare il disco.

Note:

• Éanche possible selezionare lalettura in ordine casuine in modalità di arreto.
• Durante lalettura programmata non è possible selezionare lalettura in ordine casuale.

Lettura programmata

É possible programmare fino a 64 brani in qualsiasi ordine desiderato, includendoanche lo stesso brano più volte. Per il fornato Audio CD, andare al passo 3.

Anche se leindicazioni differiscono leggermente,le operazioni sono le medesime.

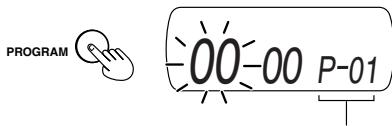

1 (Solo MP3) Durante lo spegnimento,

Numero di sequenza programmata

2 (Solo MP3) Selezionare il numero di gruppo desiderato. (p.e. 02)

Numero di gruppo

3

4 Selezionare il brano desiderato.

Numero di brani

5

Ilbrano vieneregistrato.

(Continua nella pagina seguente)

6 Per il fornato MP3, ripetere i passi 2-5 per selezionare altri brani.

. Per il fornato Audio CD, ripetere i passi 4 e 5.

Quando si programmano più di 64 brani, il numero di sequenza di programmazione torna a "01" e prende il posto della programmazione precedente.

7

• Per confermare il programma
  In modalità di arresto, premere PROGRAM ripetutamente. In quello momento, se lo si desidera, è possibile aggiungere o cancellare il programma.
  Per eliminare l'intero programma
  In modo di arresto, premere STOP. Altrimenti, spegnere l'unità.

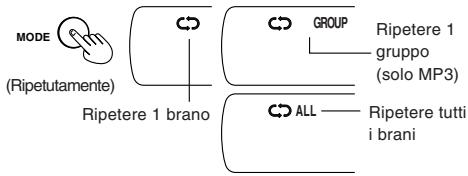

Lettura ripetuta

É possibile ripetere lalettura di un brano o di tutti i brani.

Durante lalettura,

Per annullare

Premere MODE ripeturamente fino a che l'indicatore di ripetizione si spegne.

Note:

• É possible selezionare lalettura ripetuta aniche in modalità dilettura programmata.
• É possiblo selezionare lalettura ripetutaanche in modalità di arresto.

Effetto di potenziamento bassi

Consente di ottenere un suono potente dei bassi.

Protezione antiurto EX

Questa funzione garantisce excellenti prestazioni contro interruzioni del suono causate delle vibrazioni. Sarà possibile ascoltare la musica durante il jogging (non troppo enerico).

Grazie al servocircuito ad alte prestazioni, i dati audio vengono memorizzati in anticipo.

Per il fornato Audio CD: Fino a 40 secondi di audio (protezione antiurto attivata/disattivata selezionabile)

Per il fornato MP3: Fino a 100 secondi di audio a 128 kbps (la protezione antiurto è sempre attivata)

Normalmente, esta funzione è attivata.

Mentre i dati audio vengono gradualmente memorizzati, l'indicatore cambia nel modo seguente:

[Completamente memorizzato]

Per annullare (Solo Audio CD)

A.S.P/GROUP UP

L'indicatore "ANTI SHOCK" si spagne.

Per riattivare la funzione (Solo Audio CD)

Premere il tasto A.S.P / GROUP UP.

Note:

• Durante esta operazione, il disco ruota a una velocità supremiore a那一 bella normale, per raccogliere un maggior numero di dati audio. Ciò potrebse consumare più velocamente lepile e causare un leggere aumento del rumore di rotazione delldisco.
• Questa funzione può essere attivata e disattivata durante lagettura. Tuttavia, ciò potrebbe causare una leggera interruizone del suono perché la velocità di rotazione del disco cambia.

Riguardo ai Compact Disc

Con quello apparecchio si sono usare soltanto i dischi re canti quello marchio.

Se perché si usano dei CD che hanno una forma irregularare (a forma di cuore, ottagonali, ecc.) si può danneggiare l'apparecchio. I dischi CD-R e CD-RW registrati nel formato CD audio sono essere riprodotti,anche se alcuni dischi possono non essere riprodotti a causa delle caratteristiche del disco o di condizioni di registrazione.

Il lato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio".

Pertanto, non è consigliato l'utilizzo di un lato non DVD di un DualDisc con quello prodotto.

Modo di tenere il disco

Se la superficie del disco è sporca

Pulirla con un panno bagnato e poi asciugarla.

Pulirla dal centro al bordo esterno.

Superficie dilettura (lucida)

Se sul disco si è formata dell'umidità

Se se è formata umità perché il disco è stato portato improvisamente in una stanza calda provenendo da un ambiente freddo, togliere l'umità con un panno asciutto morbido.

Per conservare i dischi

Evitare I luoghi

• Esposti alla luce diretta del sole.
• Molto umidi o polverosi.
• Esposti diretamente al calore di una attrezzatura di riscaldamento.
• Sopra il crucotto o vicino al finestrino posteriore della macchina.

Precazioni per l'uso

• Sul lato dell'etichetta (lato con scritte)
  Non scrivere usando una matita, una biro, ecc. Non incollarvi carte o etichette.
• Sul lato del disco (lucido)
  Maneggiare questo lato con cura per mantenenero esente da imprime digitali o graffiti. Non usare pulitori per dischi, solventi, ecc.
• Non attaccare etichette o adesivi ai CD. Non usare un CD con la colla esposta rimasta死后 che l'etichetta o l'adesivo si è staccato.
• Non usare protezioni o coperchi contro i graffiti diversi da quelli specificati per l'uso con questosystema.

Precauzioni

Precauzioni per l'ascolto

• Non utilizzare le cuffe ad alto volume. Gli esperti dell'udito sconsiglio l'ascolto per lunghi periodi di tempo.
• In caso di ronzii nelle orecchie, ridurre il volume o interrompe r'ascolto.
• Non usare l'unita quando si es alla guidia un veiculo motorizzato. Ci create pericoli di incidenti e in molte zone è ilegale.
• Usare l'unità con discrezione o smettere di usarla in situazione potenzialmente pericolose.
• Anche se le cuffie sono state progettate per essere utilizzate all'aria aperta e poter sentire i suoni circostanti, non alzare troppo il volume in modo da non poterli più sentire.

Pile ricaricabili

• Si possono utilizzarepile ricaricabili (da acquistare a parte).
• Per useare le pile ricaracabili, seguirile manuale di struzioni allegato allepile ricaracabili e l'accumulatore (da acquistare a parte).

Pile a secco

Per non danneggiare le pile e per evitare perdite di acido, osservare i punti seguenti.

• Allineare correttamente le polarità, e. quando si inseriscono le pile.
• Non utilizzare insieme tipi o marche di pile diversi o pile vecchie e nuove.
• Estrare the pile se non si intende usare l'unità per un lungo periodo di tempo.
• Non gettare the pile nel fuoco e non cortocircuiarle, smontarle o sottoporle a caloreccessivo.
  Non cercare di ricaricare le pile a secco.

Trasporto delle pile a secco

Se si mettono le pile a secco in tasca o in una borsa, accertarsi che insieme con esse non ci siano altri oggetti metalici, ad esempio una collana. Il dato fra metalli potrebbe provocare un cortocircuito, che potrebbe a sua volta causare un incendio.

Adattatore c.a.

• Maneggiare con cura l'adattatore c.a.. L'uso improprio è pericoloso.

Non toccarlo con le mani bagnate.
Non mettere oggetti pesanti sopra diesso.
Non piegarlo usando forza.
- Assicurarsi di collegare solo l'adattatore c.a. in dotazione al'unità.
- Se non si intende usare l'unità per un lungo periodo, staccare l'adattatore c.a. alla presa di corrente.

Unità

Non modificarla o ristrutturarla

Ciò più causare difetti di funzionamento.

Non farla cadere né sottomorla a forti urti

Cio potrebbe danneggiare l'unita.

Luoghi da evitare

Per evitare eventuali difetti di funzionamento, non usare l'unità nei luogi seguenti:

1. Stanze da bagno o altri ambienti soggetti a umidità.
2. Magazzini o altri luoghi polverosi
3. Posti molto caldi, vicino ad apparente di riscaldamento e simili.

Non lasciare l'unita esposta alla luce diretta del sole per lunghi periodi di tempo

Cio potrebbe deformare o scolorire l'alloggiamento esterno e causare difetti di funzionamento.

Quando si acquista un adattatore a.c.

Acquistare esclusivamente l'adattatore a.c. appositamente create to per esta unità.

Adattatore c.a.: AA-R4514

Per ulteriori informazioni, rivolgersi al proprio rivenditore.

Risoluzione dei problemi

Problema	Controllare quanto segue
Non si accende.	L'adattatore a.c. è collegato correttamente? L'interruttore HOLD si trov in posizione OFF?
Non è possibile chiudere il coperchio.	Il disco è positonzato correttamente?
Lalettura dei dischi è impossibile.	Il disco è positonzato correttamente? Si è formata condensa sulla lente? (Attendere per circa un'ora e riprovare.) Vi sono file MP3 registrati nel disco? I file MP3 hanno il codice di estensione - .mp3? I file MP3 sono registrati nel formato conforme alle specifiche ISO 9660?
È impossibile sentire la musica: disturbiccessivi.	La spina delle cuffie è inserita a fondo? La spina è sudicia? (Rimuovere la sporciazza alla spina.)Si sta producendo un disco compatible? Se si produire un file in un forma-to diverso da MP3, si udranno dei disturbi. (Si tengà presente che potrebbe non trattarsi di un file MP3anche se ha il codice di estensione - .mp3.)
Le immagini del tevisore vengono distorte.La ricezione radio è disturbata.	Si sta utilizzando l'unità troppo vicino a un tevisore o a un sintonizzatore?(Se il tevisore o il sintonizzatore è collegato ad una semplice antenna da interni, collegarlo ad un'antenna esterna.)
Viene visualizzato "dISC" o "Er" quando un disco è nellettore.	Il disco è dannegliato? Il disco è utilizzabile in quellolettore? Il disco è stato inserto capovolto?

Se i rimedi indicati in tabella non risolvono il problema, consultare l'elenco dei centri di assistenza tecnica autorizzati (fornito con l'unità) per individuarme uno adatto, oppure rivolgersi al proprio rivenditore di fiducia.

Specliche tecniche

Lettore CD portatile

Tippo	: Lettore di compact disc
Sistema rilevamento	: Testina ottica senza contatto
segnale	(laser semiconductatore)
Sistema testina dilettura:	Laser a 3 fasci
Numero canali	: 2 canali (stereo)
Risposta in frequenza	: Da 20 Hz a 20 kHz
Wow e flutter	: Non misurabile
Uscita	: Cuffie (3,5 mm diam. stereo × 1)9 mW/ch a 10 % THD/16 Ω adattamen-to impedenza (da 16 Ω a 1 kΩ)
Durata pile	: Circa 20 ore con due pile alcaline
(con Protezione antiurto	(LR6)
EX OFF)
Alimentazione	: CC 3 V (pila “LR6” × 2)CC 2,4 V (pila ricaricabile × 2)CC IN 4,5 V
Dimensioni (L × H × P)	: 138 mm × 26 mm × 138 mm(escludi tasti e comandi)
Peso	: 230 g(senza pile)

Adattatore CA (da acquistare separatamente)

Sorgente alimentazione :	CA 230 V, 50 Hz
Tensione di uscita :	CC 4,5 V, 600 mA

• Design e specifiche sono soggetti a modifiche alla preavviso.

Manutenzione

Unità

Pulire l'unite con un panno morbido. Rimuovere lo sporco ostinato usingando un panno inumidito con acqua, o con acqua e sapore, e strizzato. Quindi asciugare con cura.

• Se si intende utilizzato un panno di pulizia pretrattato, leggere prima le relative istruzioni per l'uso.
  Nonutilizzare alco o solventi per vernici.

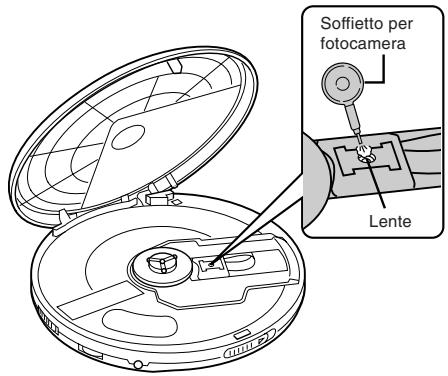

Lente

JVC
