Caractéristiques	Détails
Type de produit	Lecteur CD portable
Alimentation électrique	Alimentation secteur et batterie rechargeable
Dimensions approximatives	245 x 30 x 245 mm
Poids	1,2 kg
Compatibilités	CD, CD-R, CD-RW, MP3
Type de batterie	Batterie lithium-ion rechargeable
Tension	5 V
Puissance	2 W
Fonctions principales	Lecture de CD, fonction répétition, lecture aléatoire, sortie audio
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Informations générales	Idéal pour une utilisation à domicile ou en déplacement, design compact

FOIRE AUX QUESTIONS - XL-PM5HE JVC

Comment allumer le JVC XL-PM5HE ?

Pour allumer le JVC XL-PM5HE, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si le lecteur ne lit pas les CD ?

Assurez-vous que le CD est propre et sans rayures. Vérifiez également que le CD est compatible avec le lecteur. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment régler le volume ?

Utilisez le bouton de volume sur le panneau avant ou la télécommande pour augmenter ou diminuer le niveau sonore.

Le son est distordu, que faire ?

Vérifiez les connexions des haut-parleurs et assurez-vous qu'ils sont correctement branchés. Essayez également de réduire le volume.

Comment connecter un appareil externe ?

Utilisez les entrées audio disponibles à l'arrière de l'appareil pour connecter un appareil externe via un câble audio approprié.

Que faire si l'affichage est éteint ?

Vérifiez que l'appareil est bien sous tension et que l'alimentation est fonctionnelle. Si l'affichage reste éteint, essayez de débrancher l'appareil et de le rebrancher après quelques minutes.

Comment nettoyer le JVC XL-PM5HE ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Le lecteur ne reconnaît pas la télécommande, que faire ?

Vérifiez la pile de la télécommande et remplacez-la si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et le récepteur de l'appareil.

Comment effectuer une réinitialisation d'usine ?

Pour réinitialiser le JVC XL-PM5HE, consultez le manuel d'utilisation pour les étapes spécifiques, car cela peut varier selon les modèles.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Sinon, vous pouvez le télécharger depuis le site officiel de JVC.

MODE D'EMPLOI XL-PM5HE JVC

Avertissements, précautions et autres

ACHTUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLEN. DIE VERWENDUNG DER BEDIENUNGS-UND EINSTALLELEMENTE ZU Anderen ZWECKEN ALS DEN HIER BESCHRIEBEN KANN ZUR FREISETZUNG GEFAHRLICHER LASERSTRA-HLUNG Führren. OFFNEN SIE KEINE ABDECKUNG UND FührREN SIE KEINE REPARATUREN SELBST DURING. REPARATUREN DURFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURING-GEFUHRT WERDEN.

WARNING!

A pleine puissance, I'ecoute prolongée du baldeur peut endommager l'oreille de l'utilisateur.

CAUTELA!

QUESTO APPARECCHIO UTILIZZA UN LASER. L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZO DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE, RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE I RISCHI DI INCENDIO O SCOSSE ELETTRICHE, NON ESPORRE L'APPARECCHIO ALLA PIOGGIA O ALL'UMIDITA.

ACHTUNG:

• Ne bloquez pas les orifices ou les troughs de ventilation. (Si les orifices ou les troughs de ventilation sont bloqués par un journal un tissu, etc., la chaleur peut ne pas être evacuée correctement de l'approil.)
• Ne placez aucune source de flamme nue, telle qu'une bougie, sur l'appareil.
• Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l'environnement et suive strictement les règes et les lois locales sur la mise au rebut des piles.
• N'exposez pas cet apparéil à la pluie, à l'humidité, à unégoutement ou à des éclaboussures et ne placez pas des objets replais de liquide, tels qu'un vase, sur l' apparéil.

ATTENZIONE:

1. PRODUIT LASER CLASSE 1
2. ATTENTION: N'ouvrez pas le couvicle supérieur. Il n'y a aucune piece réparable par l'utilisateur à l'intérieur de l'appareil; confiez toute réparation à un personnel qualifié.
3. ATTENTION: Risque de radiations laser visible et invisible quand l'appareil est ouvert et que le système de verrouillage ne fonctionne pas ou a eté mis hors service. Évitez toute exposition directe au rayon.
4. REPRODUCTION DE L'ÉTIQUETTE: ÉTIQUETTE DE PRECAUTION PLACÉE À L'EXTÉRIEUR DE L'APPAREIL.

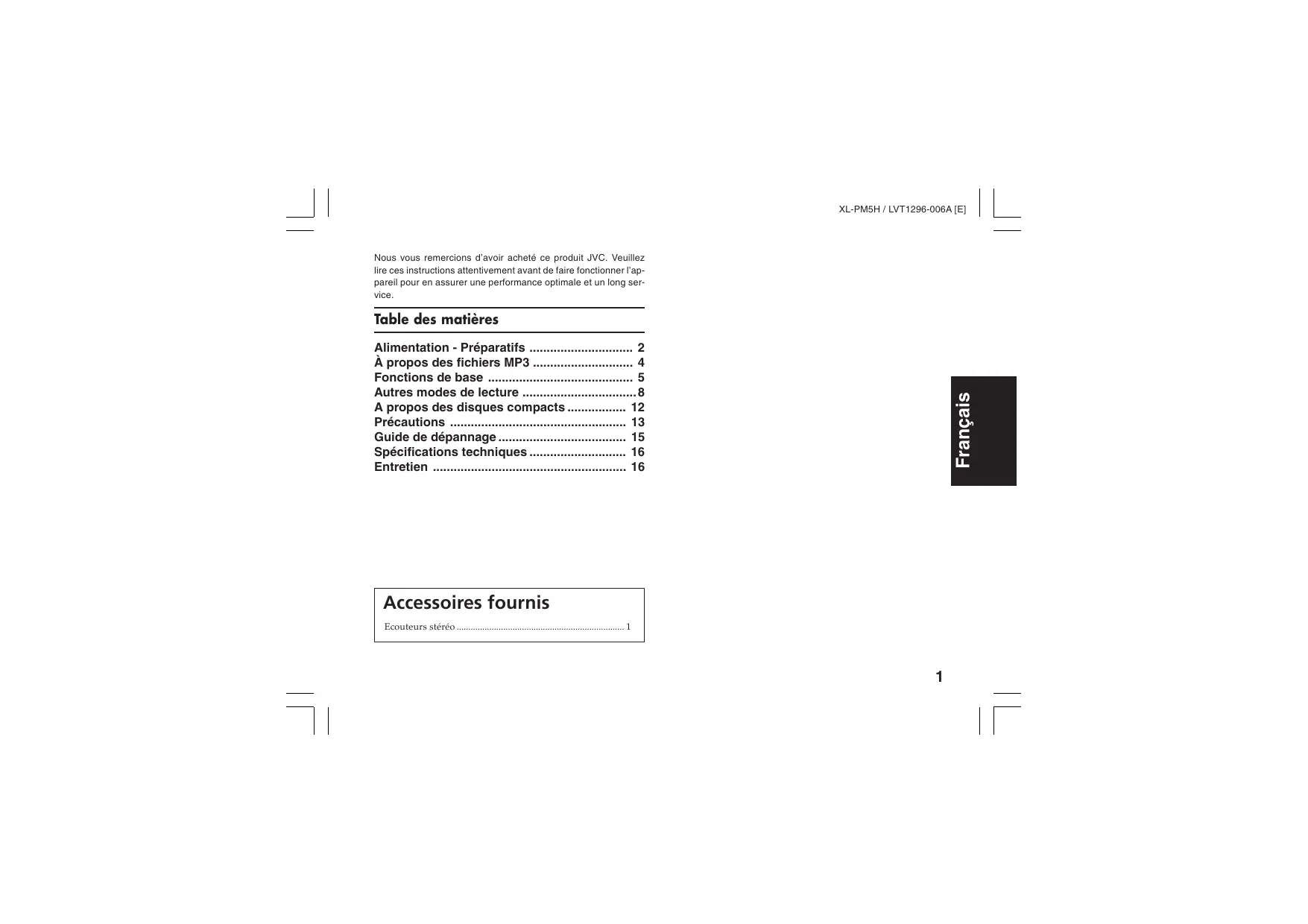

Nous vous remercions d'avoir acheté ce produit JVC. Veuillez dire ces instructions attentivement avant de faire fonctionner l'appareil pour en assurer une performance optimale et un long service.

Table des matieres

Alimentation - Préparats 2
A propos des fichiers MP3 4
Fonctions de base 5
Autres modes de lecture 8
A propos des disques compacts 12
Precautions 13
Guide de dépannage 15
Specifications techniques. 16
Entretien 16

Accessoires fournis

Ecouteurs stéreo 1

Alimentation - Préparats

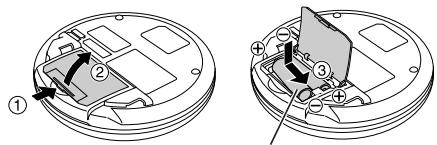

Utilisation de piles sèches (non fournies)

Deux piles alcalines "LR6".

Attention :

Ne pas ouvrir le couvercle du logement des piles trop largement en forçant.

Indicateur de I'etat des piles

Indicateur de I'etat des piles

Cet indicateur s'allume lorsque les piles sont presque épuisées. L'alimentation sera coupée peu après.

Remarque :

La déactivation de la fonction de protection contre les chocs économique plus ou moins les piles. Pour plus de détails, reportez-vous à la section "Protection contre les chocs EX" à la page 11. (Disponible pour CD Audio uniquement)

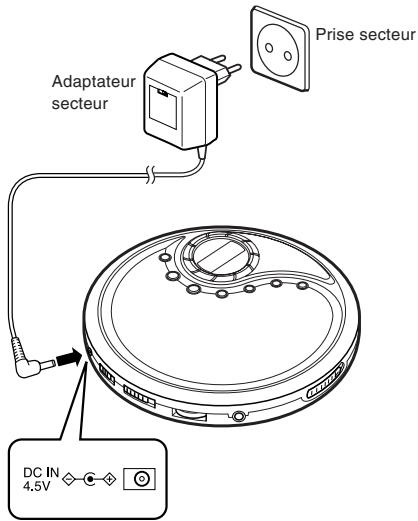

Utilisation de l'adaptateur secteur (non fourni)

Remarques :

• Meme lorsque l'appareil est hors tension, il consomme une petite quantite de courant tant que l'adaptateur secteur est raccordé à la prise secteur.
• Si vous désirez vous procurer l'adaptateur secteur, reportez-vous à la page 14.

Fonction de verrouillage des fonctions (Mode Hold)

Lorsque cette fonction est activée, l'appareil ignore toute pression accidentelle sur les touches.

Le mode de verrouillage des fonctions empêche :

• la mise sous tension accidentelle de l'appareil (susceptible d'entraîner l'épuisement des piles).
• l'arrêt inopiné de la lecture.

Utilisation du mode Hold

• Afin d'empêcher l'appareil de semettre en marche accidentellement, placez l'interrupteur HOLD en position ON lorsque l'appareil est hors tension.
• Pour éviter toute opération inattendue de l'appareil en cours de lecture, placez l'interrupteur HOLD en position ON après avoir démarré la lecture du disque.
• Lorsque l'appareil est en mode HOld, les témoins "HoLd" et "e" seprésenté comme suit:

Appareil allumé : “ 一 ” est allumé.

Appareil eteint : "HOLd" et "e" s'allument pendant quelques secondes lorsque I'on appuie sur la touche /II.

Remarque :

Si l'interrupteur HOLD est en position ON, il est impossible demettre l'appareil sous tension.

À propos des fichiers MP3

Compatibilité de fichier MP3

• Ce lecteur est capable de dire les fichiers MP3 enregistrés au format conforme à la norme ISO 9660.
• Le lecteur peut dire ou reproduce les fichiers MP3 portant le code d'extension - "mp3".

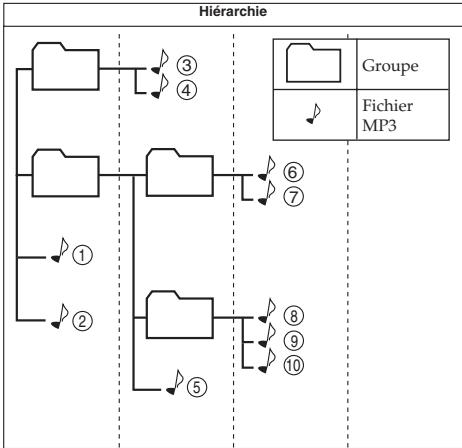

Ordre de lecture des fichiers MP3

Le schéma ci-dessous montre l'ordre de lecture normal des fichiers MP3. On peut voir que les fichiers MP3 sontlus dans l'ordre hierarchique descendant, c'est-à-dire du niveau supérieur au niveau inférieur.

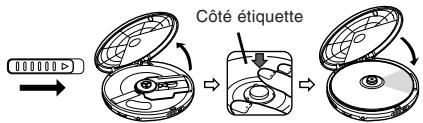

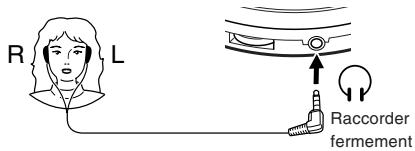

Fonctions de base

1

2

3
4

5

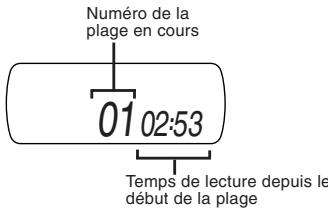

Pour CD Audio
(Suite page suivante)

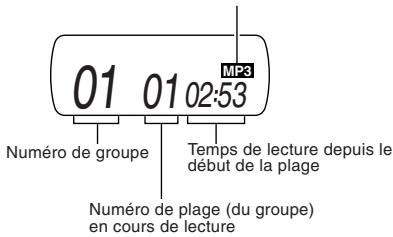

S'allume lors de l'utilisation d'un disque MP3

La lecture s'arrête automatiquement après la lecture de la dernière plage.

Pour reference :

"DISC"

Cette indication s'affiche si I'on appuie sur la touche /Il alors qu'aucun disque n'est chargé ou que le disque est mal place.

Période de préparation avant la lecture

Clignote pendant plusieurs secondes après que l'on a appuyé sur /II pour lancer la lecture.

"OPEN"

Cette indication s'affiche lorsque le couvercle est ouvert.

Retrait des disques

Mettez l'appareil hors tension et, lorsque le disque cesser de tourner, retirez-le comme illustré ci-dessous.

Fonction de mise hors tension automatique

Si l'appareil reste en mode arrêt pendant 30 secondes, il se met automatiquement hors tension pour economiser les piles.

Bruit de rotation du disque

Ce lecteur de CD portable est équipé d'une fonction d'économie d'énergie qui provoque par intermittence un bruit de rotation du disque. Il ne s'agit pas d'un début.

Interruption de la lecture

Pendant la lecture,

Pour CD Audio

$$ 0 7 \overrightarrow {0 0}: 1 8 - $$

Pour MP3

$$ 0 1 0 4 \dot {0} 0: 0 7 - $$

Appuyez à nouveau pour reprendre la lecture.

Arret

Pendant la lecture,

Pour CD Audio

Nombre total de plages

$$ \begin{array}{c} \framebox {\vdash} \ 1 0 4 4: 4 8 \ \text {T e m p s d e l e c t u r e t o t a l} \end{array} $$

Pour MP3

Nombre total de groupes

$$ \begin{array}{c} \boxed {1 0} \ \boxed {3 5} \ \text {N o m b r e t o t a l d e p l a g e s} \end{array} $$

Mise hors circuit de l'appareil

A l'arrêt,

Aucune indication

Avance/recul rapides

Fonction de saut

Pendant la lecture,

Fonction de recherche

Maintenez la touche enforcée pendant la lecture.

• Pour revenir à la plaque précédente, appuyez brivement deux fois sur la touche 1-4.
• Pendant la lecture d'un programme, cette touche permet de se déplacer rapidement en avant ou en arrêt dans la série des plages programmesés.
• Pendant la lecture en mode aléatoire (RANDOM), la touche de saut ne peut pas être utilisée pour revenir à des plages qui ont déjà été lues dans la sequence aléatoire.

Évitetment de groupe (MP3 seulement)

Pendant la lecture ou en mode d'arrêt.

Numéro de groupe

Autres modes de lecture

Lecture des introductions

Permet de dire en séquence les 10 premières secondes de chaque plage.

1 A l'arrêt,

MODE

INTRO

(+plusieurs fois)

2

Pour annuler

Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que l'indicateur "INTRO" s'éteigne.

Remarques

• Il est également possible de selectionner la fonction Intro pendant la lecture. Dans ce cas, la lecture des introductions commencerà à la plage suivant la plage en cours de lecture, dés que celle-ci sera terminée.
• Il est également possible de seLECTIONner la fonction Intro en mode de lecture programmée.

Lecture aléatoire

Pendant la lecture,

(plusieurs fois)

Après avoir lu toutes les plages, l'appareil s'arrête.

Pour annuler

Appuyez sur MODE jusqu'à ce que l'indicateur "RND" s'éteigne ou appuyez sur ■ pour arrêté le disque.

Remarques :

• Il est également possible de sélectionner la lecture aléatoire dans le mode arrêt.
• Il n'est pas possible de selectionner la lecture aléatoire pendant la lecture programme.

Lecture programme

Il est possible de programmer un maximum de 64 plages dans l'ordre souhaité, y compris en répétant les mêmes plages.

Avec les CD Audio, passerez à l'etape 3.

Bien que l'affichage diffère légèrement, le fonctionnement est le même.

1 (MP3 seulement) A l'arrêt,

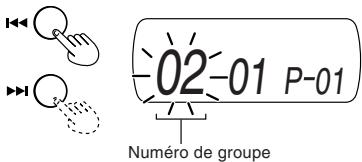

2 (MP3 seulement) Sélectionner le numéro de groupe. (ex. 02)

3

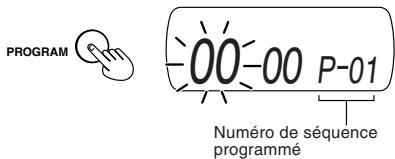

PROGRAM

4 Sélectionnez la plage souhaïée.

Numero de plage

5

PROGRAM

La plage est enregistrée.

(Suite page suivante)

6 Avec MP3, repeter les étapes 2-5 pour seLECTIONner les autres plages.

Avec les CD Audio, repeter les étapes 4 et 5.

Si votre programmation dépasse 64 plages, le nombre de séquence repasse à "01" et la nouvelle plage remplace la programmation précédente.

7

• Pour confirmer la programmation

En mode arrêt, appuyez plusieurs fois sur PROGRAM. Vous pouvez maintainant confirmer ou modifier la programmation, le cas échéant.

• Pour supprimer la programmation entière

En mode arrêt, appuyer sur STOP. Ou éteindre l'appareil.

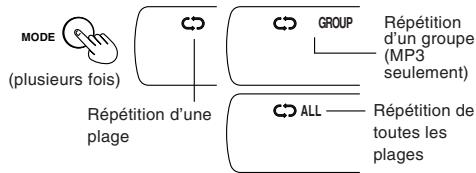

Lecture repétée

Il est possible de répéter en boucle la lecture d'une ou de toutes les plages.

Pendant la lecture,

Pour annuler

Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que l'indicateur de répétition s'éteigne.

Remarques

• Il est également possible de sélectionner la fonction Lecture repétée en mode de lecture programmée.
• Il est également possible deLECTIONner la fonction Lecture repétée en mode arrêt.

Système sonore hyper grave

Cette fonction permet d'amplifier les basses.

Protection contre les chocs EX

Cette fonction est destinée à fournir d'excellentes performances contre les interruptions de son provoquées par les vibrations. Elle permet d'écouter de la musique tout en faisant du jogging (pas trop vigoureux).

Gráce au circuit d'asservissement haute performances, les données audio sont stockées à l'avance en mémoire.

Avec les CD Audio: Jusqu'à 40 secondes (protection contre les chocs activée/désactivée réglable)

Avec MP3

:Jusqu'à 100 secondes à 128kbps (protection contre les chocs toujours activée.)

Cette fonction est normalement activée.

Indicateur ANTI SHOCK

Au fur et a mesure de l'enregistrement des données audio, l'indicateur se modifie de la manière suivante :

[Mémoire pleine]

Pour annuler (CD Audio tableau)

A.S.P/GROUP UP

L'indicateur "ANTI SHOCK" s'eteint.

Pour réactiver (CD Audio seulement)

Appuyez sur la touche A.S.P / GROUP UP.

Remarques :

• Dans ce mode, le disque tourne à une vitesse supérieure à la normale pour dire des données audio supplémentaires. Les piles risquent donc de s'épuiser plus rapidement et la rotation du disque d'être un peu plus bruyante.
• Il est possible d'activer (ON) et de désactiver (OFF) cette fonction pendant la lecture. Cela risque toutefois de provoquer une légère interruption du son en raison du changement de la vitesse de rotation du disque.

A propos des disques compacts

Seuls les disques compacts portant le label ci-contre pourront être utilisés sur cet apparéel.

Cependant, l'utilisation continu de disques de forme irrégulière (en forme de cœur, octogonale, etc.) risque d'endommager l'appeuil.

La lecture des CD-R et des CD-RW enregistrées au format CD audio est possible, mais avec certains disques la lecture ne sera pas possible en raison des caractéristiques du disque ou des conditions d'enregistrement.

La face non DVD d'un disque à "DualDisc" n'est pas compatible avec le standard "Compact Disc Digital Audio". Par conséquent, l'utilisation de la face non DVD d'un disque à double face sur cet apparéil n'est pas recommandée.

Comment tener le disque

Si la surface du disque est sale

Utiliser un linge humide, puis essuyer.

Essuyer la surface du centre vers la périhérie.

Surface de lecture (surface brillante)

Si de I'humidité s'est condensée sur le disque

Si de I'humiètè s'est condensée parce que le disque a été dé-placé brutale d'un endroit froid à un endroit plus chaud, éliminer I'humiètè avec un linge doux et sec.

Rangement des disques

Eviter les endroits

exposés en plein soleil,
- susceptibles d'être soumis à de hauts niveaux d'humidité ou de poussière,
- directement exposés à la chaleur d'un apparéil de chauffage,
- sur le tableau de bord ou pres de la fenetre arrêté d'une voiture.

Précautions de maniement

• Sur la face portant l'étiquette (la face portant les inscriptions)
  Ne rien écrire avec un crayon, un stylo-bille, etc.
  Ne pas coller de papier ni d'étiquettes.
• Sur la face (brillante) du disque Manier cette face avec précaution pour la protégéger des marques de doigt ou des rayures. Ne pas utiliser de nettoyants pour disques analogiques, solvants, etc.
• Ne pas coller d'étiquette ni d'autocollants sur les disques.
• Ne pas utiliser le disque si la colle dépasse de dessous l'autocollant ou s'il reste de la colle lorsque l'autocollant est parti.
• Ne pas utiliser de protections ni de caches anti-rayures autres que ceux spécifiés pour ce système.

Précautions

Précautions pour l'écoute

• N'écoutez pas à volume élevé avec les écouteurs. Les spécialistes de l'ouïde déconseilment toute écoute prolongée.
• Si vous ressentez un boudrément dans les oreilles, abaissez le son ou arrêté l'écoute.
• N'utilise pas le lecteur de CD en conduitant un vehicule. Celà peut représenter un danger et est illégal en de nombreuses réçions.
• Dans toute situation potentielle dangereuse, soyez extrémenté prudent ou arrêtez temporairement l'écoute.
• Meme si vos écouteurs sont du type ouvert permettant d'entendre lessons extérieurs, n'augmentez pas le volume au point de ne plus les entendre.

Piles rechargeable

• Il est possible d'utiliser des piles rechargeables (non fournies).
• Pour utiliser les piles rechargeables, suivez les instructions du mode d'emploi fourni avec les piles et le chargeur (non fourni).

Piles sèches

Afin de prévenir tout endommagement des piles et le risque de fuite d'electrolyte, respectez les consignes suivantes :

• Respectez les polarités, et. lorsque vous insérez les piles.
• N'utilisé jamais simultanément des piles de types ou de marques différents, ou encore des piles neues et usages.
• Enlevez les piles si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée.
• Ne jetez pas les piles dans un feu. Ne les mettez pas en court-circuit, ne les démontez pas et ne les soumettez pas à une chaleur excessive.
• N'essayez pas de recharger des piles sèches.

Transport des piles sèches

Si vous transportez des piles sèches dans une poche ou un sac à main, veillez à ne pas lesmettre en contact avec d'autres objets metalliques (un collier par exemple). Tout contact avec un métal risque de provoquer un court-circuit, voire d'entraîner un incendie.

Adaptateur secteur

• Manipulez l'adaptateur secteur avec soin. Toute manipulation incorrecte peut etre dangereuse.
• Ne le touchez pas avec des mains mouillées.
• Ne placez pas d'objets lourds dessus.
• Ne le pliez pas de force.
• eillez à n'utiliser que l'adaptateur secteur fourni avec l'appareil.
• Débranche l'adaptateur secteur de la prise secteur si vous prévoyez de ne pas utiliser l'appareil pour une période prolongée.

Apparel

Ne pas le modifier ni le remanier

Cela poursait provoquer un mauvais fonctionnement.

Ne pas le laisser tomber ni lui faire subir de chocs

Cela pourrait l'endommager.

Endroits à éviter

Evitez d'utiliser l'appareil dans les endroits suivants car ils pourraient provoquer un mauvais fonctionnement.

1. Salles de bains et autres endroits potentiellement humides.
2. Entrepôts et autres endroits poussiêux.
   3.Endroits tres chauds a proximite d'appareils de chauffage, etc.

Ne laisser que jamais l'appareil exposé à la lumière direct du soleil pendant des périodes prolongées

Cela pourrait déformer ou décolorer le boîtier et provoquer un mauvais fonctionnement.

Achat d'un adaptateur secteur

Voudevez imperativement acheter l'adaptateur secteur spécia- lement concu pour cet apparéil.

Adaptateur secteur : AA-R4514

Pour plus de détails, adresse-vous à votre revendeur.

Guide de dépannage

Problème	Solution possible
L'appareil ne se met pas en marche.	• L'adaptateur secteur est-il bien raccordé ? • L'interrupteur HOLD est-il en position OFF ?
Impossible de fermer le couvercle.	Le disque est-il bien en place ?
Impossible de dire un disque.	• Le disque est-il bien en place ? • Y a-t-il de la condensation sur la lentille ? (Attendez environ une heures puis essayez à nouveau.) • Y a-t-il des fichiers MP3 enregistrées sur le disque ? • Les fichiers MP3 ont-ils le code d'extension - .mp3 ? • Les fichiers MP3 sont-ils enregistrées au format respectant la norme ISO 9660 ?
Le niveau de bruit de fond est trop élevé.	• La fiche du casque est-elle insérée à fond ? • La fiche est-elle encrassée ? (Nettoyez la fiche.) • Le disque en lecture est-il un disque compatible ? À la lecture d'un fichier non-MP3, du bruit se fera entendre. (Noter que le fichier peut ne pas être un fichier MP3 même s'il a le code d'extension - .mp3.)
L'image du télévisuer subit une distorsion. La réception radio est perturbée.	Utilisez-vous l'appareil trop prês d'un télévisuer ou d'un tuner ? (Si le téléviseur ou le tuner sont raccordés à une simple antennine interieure, raccordez-les à une antennene extérieure.)
"dISC" ou "Er" s'affiche lorsqu'un disque est placé dans le lecteur.	• Le disque est-il endommagé ? • Le format du disque est-il compatible avec ce lecteur ? • Le disque a-t-il été inséré à l'envers ?

Si les solutions proposées dans le tableau ne permettent pas de résoudre le problème, reportez-vous à l'annuité des Centres de service autorisés (fourni avec l'appareil) afin de localiser le Centre de service le plus proche, ou adressé-vous à votre revendeur.

Lecteur de disque audionumérique portable

Type	Lecteur de disque audionumérique compact
Système de détention de signal	Prélèvement optique sans contact (laser à semi-conducteur)
Système de prélèvement	Laser à 3 faisceaux
Nombre de canaux	2 canaux (stéroyo)
Réponse en fréquence	20 Hz à 20 kHz
Pleurage et scintillagement	Non mesurables
Sortie	Casque d'écoute (diamètre 3,5 mm stéroyo × 1)9 mW par canal à 10 % de DHT/16 Ωimpédance caractéristique (16 Ω à 1 kΩ)
Durée des piles(avec protection contre les chocs EX désactivée)	Env. 20 heures avec deux piles al calines (LR6)
Alimentation	3V CC (pile "LR6" × 2)2,4V CC (pile rechargeable × 2)CC 4,5V (DC IN)
Dimensions (L × H × P)	138 mm × 26 mm × 138 mm(sans les touches et les commandes)
Poids	230 g(sans piles)

Adaptateur secteur (non fourni)

Alimentation : 230 V CA, 50 Hz
Tension de sortie : 4,5 V CC, 600 mA

• Présentation et caractéristiques modifiables sans préavis.

Entretien

Apparel

Essuyer l'appareil avec un chiffon doux. Pour la salete rebelle, utiliser un chiffon préalablement tremped dans de I'eau ou de I'eau savonneuse et essore, puis secher.

• Avant d'utiliser un chiffon de nettoyage imprégne chimiquement, en dire d'abord le mode d'emploi.
• Ne pas utiliser d'alcool ni de diluants pour peinture.

Lentille
