Tipo di prodotto	Lettore CD portatile
Marca	JVC
Modello	XL-PM5H
Formati supportati	CD Audio, MP3 (standard ISO 9660)
Dimensioni (L × A × P)	138 mm × 26 mm × 138 mm (senza pulsanti e comandi)
Peso	230 g (senza batterie)
Alimentazione	3 V CC (2 batterie LR6), 2,4 V CC (batterie ricaricabili × 2), 4,5 V CC (adattatore CA, non in dotazione)
Autonomia delle batterie	Circa 20 ore con batterie alcaline (protezione antiurto disattivata)
Protezione antiurto EX	Fino a 40 s (CD Audio, attivabile/disattivabile), fino a 100 s (MP3, sempre attiva)
Funzioni di riproduzione	Riproduzione normale, ripetizione (1 traccia, gruppo, tutte), casuale, programmata (fino a 64 tracce), intro (prime 10 secondi)
Sistema audio	Hyper bass (amplificazione dei bassi)
Uscita	Cuffie stereo jack 3,5 mm × 1, 9 mW per canale con THD del 10%/16 Ω
Risposta in frequenza	20 Hz - 20 kHz
Classe laser	1
Accessori in dotazione	Auricolari stereo
Manutenzione	Pulire con un panno morbido; per la lente, usare un soffietto; evitare alcol e solventi
Sicurezza	Non aprire (laser), non esporre all'umidità, utilizzare solo l'adattatore specificato

Domande frequenti - XL-PM5H JVC

Perché l'apparecchio non si accende?

Controllare che l'adattatore CA sia collegato correttamente o che le batterie siano inserite correttamente. Assicurarsi che l'interruttore HOLD sia in posizione OFF (sbloccato).

Cosa significa l'indicazione 'dISC' sul display?

L'indicazione 'dISC' appare se nessun disco è caricato o se il disco è posizionato male. Inserire un disco compatibile con la parte stampata rivolta verso l'alto.

Come attivare la protezione antiurto EX?

La protezione antiurto è normalmente attiva. Per CD Audio, è possibile disattivarla con il tasto A.S.P/GROUP UP. L'indicatore 'ANTI SHOCK' si accende quando è attiva.

Quali tipi di CD posso utilizzare?

Utilizzare CD con il logo Compact Disc. I CD-R e CD-RW registrati in formato CD audio sono compatibili, ma alcuni potrebbero non funzionare. Evitare dischi di forma irregolare.

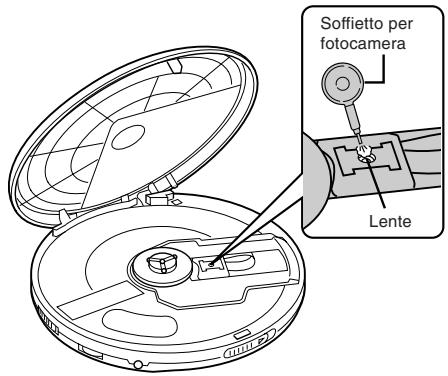

Come pulire la lente del lettore?

Utilizzare un soffietto per fotocamera per rimuovere la polvere dalla lente. Non usare panni o liquidi.

Perché l'audio salta durante la riproduzione?

Assicurarsi che la protezione antiurto sia attiva (per CD Audio). Verificare che il disco non sia graffiato o sporco. Evitare di scuotere l'apparecchio.

Come utilizzare la funzione di programmazione delle tracce?

In modalità arresto, premere PROGRAM. Per MP3, selezionare prima un gruppo, poi la traccia desiderata con i tasti di salto. Premere nuovamente PROGRAM per confermare. È possibile programmare fino a 64 tracce.

Come risparmiare le batterie?

Disattivare la protezione antiurto EX (per CD Audio) e spegnere l'apparecchio dopo l'uso. Utilizzare l'interruttore HOLD per evitare un'accensione accidentale.

Posso utilizzare batterie ricaricabili?

Sì, è possibile utilizzare due batterie ricaricabili (non in dotazione). Seguire le istruzioni del caricabatterie. Non tentare di ricaricare batterie secche.

Il display mostra 'Er', cosa fare?

'Er' indica un errore di lettura. Verificare che il disco non sia danneggiato, che sia compatibile e inserito correttamente. Pulire il disco se necessario.

MANUALE UTENTE XL-PM5H JVC

Avvertimenti, cautele e altro

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoriuscire.
• Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

WICHTIG FÜR LASER-PRODUKTE

1. PRODOTTO LASER DI CLASSE 1
2. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.
3. ATTENZIONE: Quando l'unità è aperta e il dispositivo di sincronizzazione è guasto o non funzionante, si può verificare l'emissione di radiazioni laser visibili o non visibili. Evitare l'esposizione diretta ai raggi laser.
4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

IMPORTANT POUR PRODUITS LASER

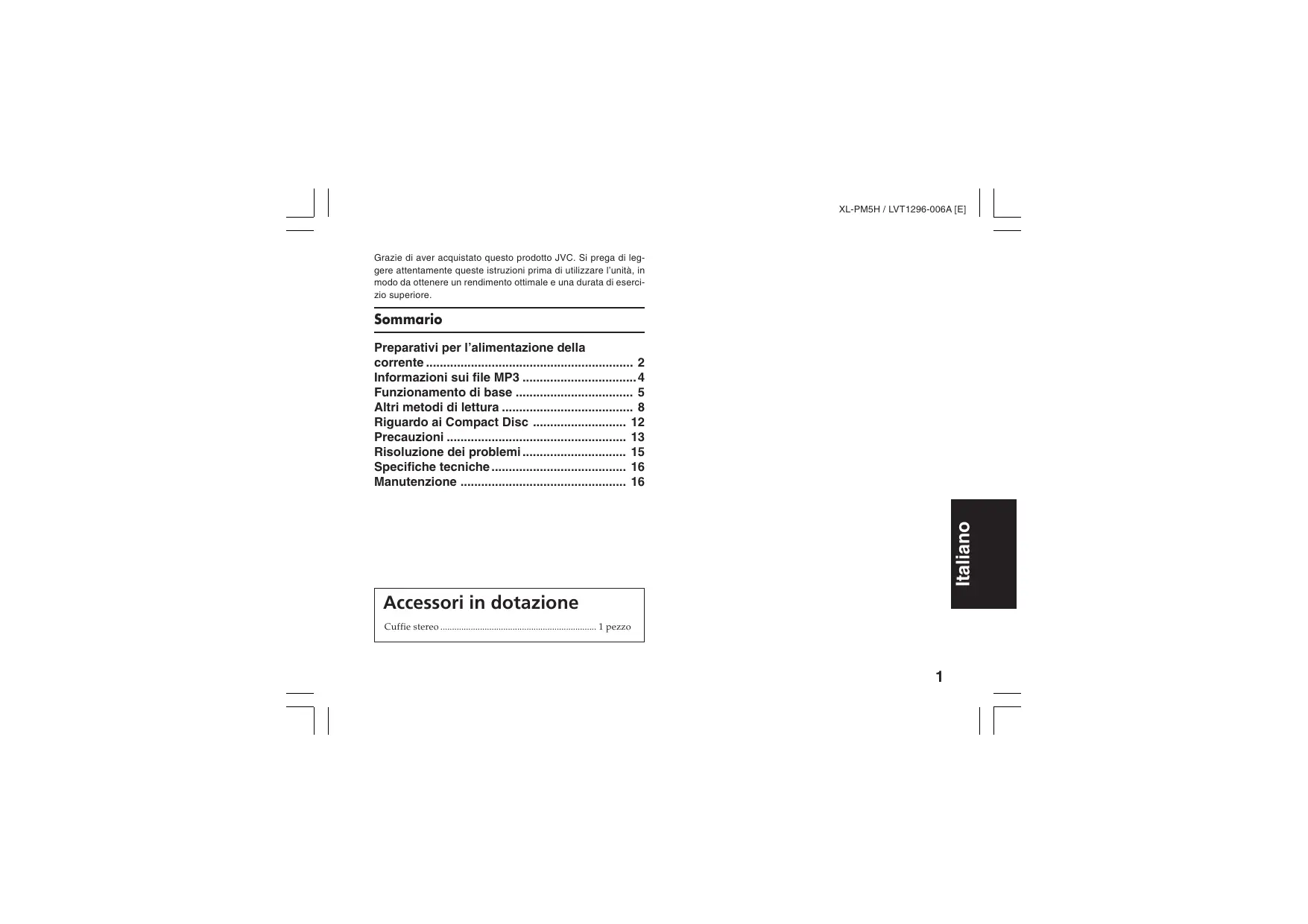

Grazie di aver acquistato questo prodotto JVC. Si prega di leggere attentamente queste istruzioni prima di utilizzare l'unità, in modo da ottenere un rendimento ottimale e una durata di esercizio superiore.

Sommario

Preparativi per l'alimentazione della corrente 2
Informazioni sui file MP3 4
Funzionamento di base 5
Altri metodi di lettura 8
Riguardo ai Compact Disc 12
Precauzioni 13
Risoluzione dei problemi.... 15
Specifiche tecniche 16
Manutenzione 16

Accessori in dotazione

Cuffie stereo .... 1 pezzo

Preparativi per l'alimen- tazione della corrente

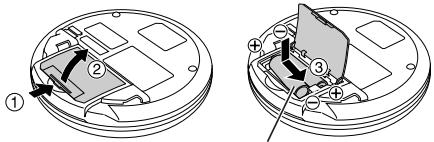

Uso di pile a secco (da acquistare a parte)

Non forzare per spalancare il coperchio dello scomparto pile.

Indicatore delle pile

Indicatore delle pile

Questo indicatore si illumina quando le pile sono quasi scariche. L'unità si spegne poco dopo.

Nota:

Se si disattiva la Protezione antiurto EX si risparmia in maggiore o minore misura l'energia delle pile. Per ulteriori informazioni, vedere “Protezione antiurto EX” a pagina 11. (Disponibile solo per Audio CD)

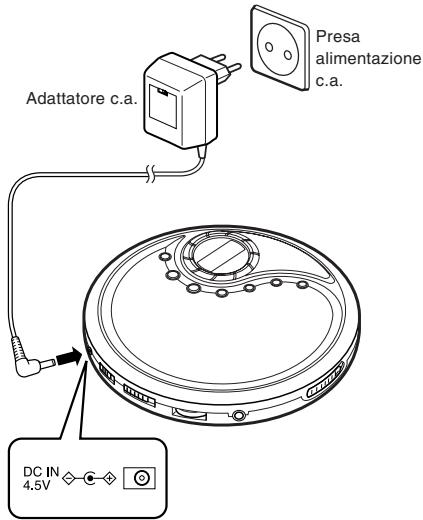

Uso dell'adattatore c/Ufi (da acquistare a parte)

Adattatore c.a. Presa alimentazione c.a. DC IN 4.5V

Note:

• Anche se l'unità è spenta, una piccola quantità di corrente viene comunque assorbita allorché l'adattatore c.a. è collegato alla presa dell'alimentazione c.a.
• Per acquistare l'adattatore c.a., vedere pagina 14.

Prevenzione del funzionamento accidentale (modalità Hold)

Usando questa funzione si evita il rischio di attivare l'unità in modo accidentale.

La modalità di blocco operativo evita quanto segue:

• L'accensione accidentale dell'unità (e quindi lo scaricamento delle pile).
  • L'interruzione accidentale della lettura.

Per usare la modalità Hold

• Per evitare che l'unità si accenda accidentalmente, impostare l'interruttore HOLD sulla posizione ON quando l'unità è spenta.
• Per evitare qualunque operazione imprevista durante la lettura, impostare l'interruttore HOLD sulla posizione ON dopo aver iniziato la lettura del disco.
• Quando l'unità è in modalità Hold, "HOLd" e "☐" si illuminano nel modo seguente.

Unità spenta : “HOLd” e “☐” si accendono per alcuni secondi quando si preme ▶/Ⅱ.

Nota:

Se l'interruttore HOLD è impostato sulla posizione ON, non è possibile accendere l'unità.

Informazioni sui file MP3

Compatibilità dei file MP3

• Questo lettore è in grado di leggere file MP3 registrati nel formato conforme alle specifiche ISO 9660.
• Il lettore è in grado di leggere o riprodurre i file MP3 con codice di estensione – “.mp3”

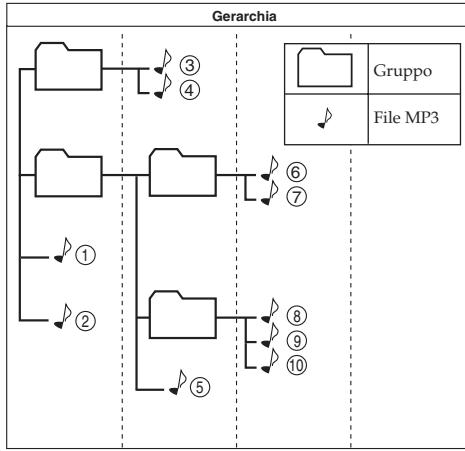

Ordine di riproduzione dei file MP3

L'illustrazione sotto mostra il normale ordine di riproduzione dei file MP3. Si può vedere che i file MP3 sono riprodotti in ordine dalla gerarchia superiore a quella inferiore.


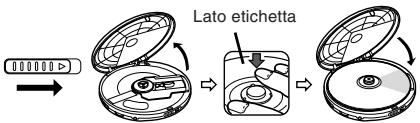

Funzionamento di base

5 3 2 1 4,6

1

R L Collegare saldamente

2

3

Numero del brano in lettura 01 02:53 Tempo di riproduzione trascorso di ciascun brano

(Continua nella pagina seguente)

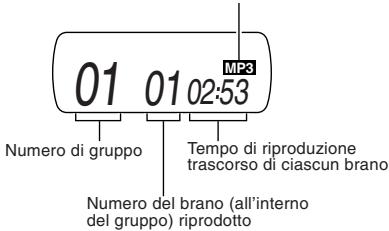

Per MP3

Si accende quando si usa un disco MP3

01 01 02:53 Numero di gruppo Tempo di riproduzione trascorso di ciascun brano Numero del brano (all'interno del gruppo) riprodotto

La lettura si arresta automaticamente dopo che sono stati letti tutti i brani.

6

VOLUME

Riferimenti tecnici:

"dISC"

Questa indicazione appare se si preme ▶/Ⅲ quando non vi è un disco nell'unità o se il disco non è posizionato correttamente.

“—”

Periodo di preparazione prima della lettura del brano Lampeggia per diversi secondo dopo aver premuto ▶/Ⅱ per leggere il disco.

"OPEN"

Questa indicazione appare quando il coperchio è aperto.

Rimozione dei dischi

Spegnere l'unità e, dopo che il disco ha smesso di ruotare, togliere il disco nel modo illustrato:

Spegnimento automatico

Se l'unità viene lasciata in modalità di arresto per 30 secondi, essa si spegne automaticamente per evitare che le pile si scarichino.

Rumore di rotazione del disco

Il lettore CD portatile utilizza un metodo per il risparmio di energia, e quindi a tratti si udirà il rumore di rotazione del disco. Non si tratta di un difetto di funzionamento.

Per fare una pausa

Durante la lettura,

Per CD Audio

0700:18-

Per MP3

01 0400:07-

Premere di nuovo per riprendere la lettura.

Per terminare la lettura

Durante la lettura,

Per CD Audio

Numero totale di brani

Tempo totale di lettura

Per MP3

Numero totale di gruppi

10 35 Numero totale di brani

Per spegnere l'unità

Durante lo spegnimento,

Nessuna indicazione

Salto in avanti/all'indietro

Funzione di salto

Durante la lettura,

All'indietro

In avanti ►►

Funzione di ricerca

Mantenere premuto durante la lettura.

• Per tornare indietro al brano precedente, premere rapidamente I◀◀ per due volte.
• Durante la lettura programmata, il tasto è usato per avanzare o tornare indietro rapidamente nella sequenza di brani programmata.
• Durante la lettura casuale, il tasto di salto non può essere usato per saltare all'indietro ai brani letti precedentemente nella sequenza casuale.

Salto gruppi (solo MP3)

Durante la riproduzione o in modo di arresto.

Numero di gruppo

Altri metodi di lettura

Lettura di introduzione

È possibile leggere in successione i primi 10 secondi di ogni brano.

1 Durante lo spegnimento,

MODE

(Ripetutamente)

INTRO

2

Per annullare

Premere MODE ripetutamente fino allo spegnimento dell'indicazione "INTRO".

Note:

• È anche possibile selezionare la lettura delle introduzioni durante la lettura.
  In tal caso, la lettura delle introduzioni inizierà dal brano successivo, al termine del brano corrente.
• È anche possibile selezionare la lettura delle introduzioni durante la modalità di lettura programmata.

Lettura in ordine casuale

Durante la lettura,

MODE

(Ripetutamente)

RND

Al termine della lettura di tutti i brani, l'unità si arresta.

Per annullare

Premere MODE fino a che "RND" si spegne, oppure premere ■ per fermare il disco.

Note:

• È anche possibile selezionare la lettura in ordine casuale in modalità di arresto.
• Durante la lettura programmata non è possibile selezionare la lettura in ordine casuale.

Lettura programmata

È possibile programmare fino a 64 brani in qualsiasi ordine desiderato, includendo anche lo stesso brano più volte. Per il formato Audio CD, andare al passo 3. Anche se le indicazioni differiscono leggermente, le operazioni sono le medesime.

1 (Solo MP3) Durante lo spegnimento,

PROGRAM -00-00 P-01

Numero di sequenza programmata

2 (Solo MP3) Selezionare il numero di gruppo desiderato. (p.e. 02)

-02-01 P-01

Numero di gruppo

3

PROGRAM 02-01-P-01

4 Selezionare il brano desiderato.

02-03-P-01

Numero di brani

5

PROGRAM -00-00 Prod P-02

Il brano viene registrato.

(Continua nella pagina seguente)

6 Per il formato MP3, ripetere i passi 2-5 per selezionare altri brani.

. Per il formato Audio CD, ripetere i passi 4 e 5.

Quando si programmano più di 64 brani, il numero di sequenza di programmazione torna a "01" e prende il posto della programmazione precedente.

7

• Per confermare il programma

In modalità di arresto, premere PROGRAM ripetutamente. In questo momento, se lo si desidera, è possibile aggiungere o cambiare il programma.

- Per eliminare l'intero programma

In modo di arresto, premere STOP. Altrimenti, spegnere l'unità.

Lettura ripetuta

È possibile ripetere la lettura di un brano o di tutti i brani.

Durante la lettura,

MODE (Ripetutamente) Ripetere 1 brano GROUP Ripetere 1 gruppo (solo MP3) ALL Ripetere tutti i brani

Per annullare

Premere MODE ripetutamente fino a che l'indicatore di ripetizione si spegne.

Note:

• È possibile selezionare la lettura ripetuta anche in modalità di lettura programmata.
• È possibile selezionare la lettura ripetuta anche in modalità di arresto.

Effetto di potenziamento bassi

Consente di ottenere un suono potente dei bassi.

Protezione antiurto EX

Questa funzione garantisce eccellenti prestazioni contro interruzioni del suono causate dalle vibrazioni. Sarà possibile ascoltare la musica durante il jogging (non troppo energico).

Grazie al servocircuito ad alte prestazioni, i dati audio vengono memorizzati in anticipo.

Per il formato Audio CD: Fino a 40 secondi di audio (protezione antiurto attivata/disattivata selezionabile)

Per il formato MP3: Fino a 100 secondi di audio a 128 kbps (la protezione antiurto è sempre attivata)

Normalmente, questa funzione è attivata.

ASP Indicatore ANTI SHOCK

Mentre i dati audio vengono gradualmente memorizzati, l'indicatore cambia nel modo seguente:

[Completamente memorizzato]

Per annullare (Solo Audio CD)

A.S.P/GROUP UP

L'indicatore "ANTI SHOCK" si spegne.

Per riattivare la funzione (Solo Audio CD)

Premere il tasto A.S.P / GROUP UP.

Note:

• Durante questa operazione, il disco ruota a una velocità superiore a quella normale, per raccogliere un maggior numero di dati audio. Ciò potrebbe consumare più velocemente le pile e causare un leggere aumento del rumore di rotazione del disco.
• Questa funzione può essere attivata e disattivata durante la lettura. Tuttavia, ciò potrebbe causare una leggera interruzione del suono perché la velocità di rotazione del disco cambia.

Riguardo ai Compact Disc

Con questo apparecchio si possono usare soltanto i dischi recanti questo marchio.

Se però si usano dei CD che hanno una forma irregolare (a forma di cuore, ottagonali, ecc.) si può danneggiare l'apparecchio. I dischi CD-R e CD-RW registrati nel formato CD audio possono essere riprodotti, anche se alcuni dischi possono non essere riprodotti a causa delle caratteristiche del disco o di condizioni di registrazione.

Il lato non DVD di un “DualDisc” non è conforme allo standard “Compact Disc Digital Audio”.

Pertanto, non è consigliato l'utilizzo di un lato non DVD di un DualDisc con questo prodotto.

Modo di tenere il disco

Se la superficie del disco è sporca

Pulirla con un panno bagnato e poi asciugarla.

Pulirla dal centro al bordo esterno.

Superficie di lettura (lucida)

O × I

Se sul disco si è formata dell'umidità

Se si è formata umidità perché il disco è stato portato improvvisamente in una stanza calda provenendo da un ambiente freddo, togliere l'umidità con un panno asciutto morbido.

Per conservare i dischi

Evitare i luoghi

• Esposti alla luce diretta del sole.
• Molto umidi o polverosi.
• Esposti direttamente al calore di una attrezzatura di riscaldamento.
• Sopra il cruscotto o vicino al finestrino posteriore della macchina.

Precauzioni per l'uso

• Sul lato dell'etichetta (lato con scritte)
  Non scrivere usando una matita, una biro, ecc. Non incollarvi carte o etichette.
• Sul lato del disco (lucido)
  Maneggiare questo lato con cura per mantenerlo esente da impronte digitali o graffi. Non usare pulitori per dischi, solventi, ecc.
• Non attaccare etichette o adesivi ai CD. Non usare un CD con la colla esposta rimasta dopo che l'etichetta o l'adesivo si è staccato.
• Non usare protezioni o coperchi contro i graffi diversi da quelli specificati per l'uso con questo sistema.

Precauzioni

Precauzioni per l'ascolto

• Non utilizzare le cuffie ad alto volume. Gli esperti dell'udito sconsigliano l'ascolto per lunghi periodi di tempo.
• In caso di ronzii nelle orecchie, ridurre il volume o interrompe-re l'ascolto.
• Non usare l'unità quando si è alla guida di un veicolo motorizzato. Ciò crea pericoli di incidenti e in molte zone è illegale.
• Usare l'unità con discrezione o smettere di usarla in situazioni potenzialmente pericolose.
• Anche se le cuffie sono state progettate per essere utilizzate all'aria aperta e poter sentire i suoni circostanti, non alzare troppo il volume in modo da non poterli più sentire.

Pile ricaricabili

• Si possono utilizzare pile ricaricabili (da acquistare a parte).
• Per usare le pile ricaricabili, seguire il manuale di istruzioni allegato alle pile ricaricabili e l'accumulatore (da acquistare a parte).

Pile a secco

Per non danneggiare le pile e per evitare perdite di acido, osservare i punti seguenti.

• Allineare correttamente le polarità, e. quando si inseriscono le pile.
• Non utilizzare insieme tipi o marche di pile diversi o pile vecchie e nuove.
• Estrarre le pile se non si intende usare l'unità per un lungo periodo di tempo.
• Non gettare le pile nel fuoco e non cortocircuitarle, smontarle o sottoporle a calore eccessivo.
  • Non cercare di ricaricare le pile a secco.

Trasporto delle pile a secco

Se si mettono le pile a secco in tasca o in una borsa, accertarsi che insieme con esse non ci siano altri oggetti metallici, ad esempio una collana. Il contatto fra metalli potrebbe provocare un cortocircuito, che potrebbe a sua volta causare un incendio.

Adattatore c.a.

• Maneggiare con cura l'adattatore c.a.. L'uso improprio è pericoloso.
  • Non toccarlo con le mani bagnate.
  • Non mettere oggetti pesanti sopra di esso.
  • Non piegarlo usando forza.
• Assicurarsi di collegare solo l'adattatore c.a. in dotazione all'unità.
• Se non si intende usare l'unità per un lungo periodo, staccare l'adattatore c.a. dalla presa di corrente.

Unità

Non modificarla o ristrutturarla

Ciò può causare difetti di funzionamento.

Non farla cadere né sottoporla a forti urti

Ciò potrebbe danneggiare l'unità.

Luoghi da evitare

Per evitare eventuali difetti di funzionamento, non usare l'unità nei luoghi seguenti:

1. Stanze da bagno o altri ambienti soggetti a umidità.
2. Magazzini o altri luoghi polverosi
3. Posti molto caldi, vicino ad apparecchi di riscaldamento e simili.

Non lasciare l'unità esposta alla luce diretta del sole per lunghi periodi di tempo

Ciò potrebbe deformare o scolorire l'alloggiamento esterno e causare difetti di funzionamento.

Quando si acquista un adattatore a.c.

Acquistare esclusivamente l'adattatore a.c. appositamente creato per questa unità.

Adattatore c.a.: AA-R4514

Per ulteriori informazioni, rivolgersi al proprio rivenditore.

Risoluzione dei problemi

Problema	Controllare quanto segue
Non si accende.	L'adattatore a.c. è collegato correttamente?L'interruttore HOLD si trova in posizione OFF?
Non è possibile chiudere il coperchio.	Il disco è posizionato correttamente?
La lettura dei dischi è impossibile.	Il disco è posizionato correttamente?Si è formata condensa sulla lente?(Attendere per circa un'ora e riprovare.)Vi sono file MP3 registrati nel disco?I file MP3 hanno il codice di estensione - .mp3?I file MP3 sono registrati nel formato conforme alle specifiche ISO 9660?
È impossibile sentire la musica: disturbi eccessivi.	La spina delle cuffie è inserita a fondo?La spina è sudicia? (Rimuovere la sporcizia dalla spina.)Si sta riproducendo un disco compatibile? Se si riproduce un file in un forma-to diverso da MP3, si udranno dei disturbi. (Si tenga presente che potrebbe non trattarsi di un file MP3 anche se ha il codice di estensione - .mp3.)
Le immagini del televisore vengono distorte.La ricezione radio è disturbata.	Si sta utilizzando l'unità troppo vicino a un televisore o a un sintonizzatore?(Se il televisore o il sintonizzatore è collegato ad una semplice antenna da interni, collegarlo ad un'antenna esterna.)
Viene visualizzato "dlSC" o “Er” quando un disco è nel lettore.	Il disco è danneggiato?Il disco è utilizzabile in questo lettore?Il disco è stato inserito capovolto?

Se i rimedi indicati in tabella non risolvono il problema, consultare l'elenco dei centri di assistenza tecnica autorizzati (fornito con l'unità) per individuarne uno adatto, oppure rivolgersi al proprio rivenditore di fiducia.

Specifiche tecniche

Lettore CD portatile

Tipo	: Lettore di compact disc
Sistema rilevamento segnale	: Testina ottica senza contatto (laser semiconduttore)
Sistema testina di lettura:	Laser a 3 fasci
Numero canali	: 2 canali (stereo)
Risposta in frequenza	: Da 20 Hz a 20 kHz
Wow e flutter	: Non misurabile
Uscita	: Cuffie (3,5 mm diam. stereo × 1)9 mW/ch a 10 % THD/16 Ω adattamento impedenza (da 16 Ω a 1 kΩ)
Durata pile (con Protezione antiurto EX OFF)	: Circa 20 ore con due pile alcaline (LR6)
Alimentazione	: CC 3 V (pila “LR6” × 2)CC 2,4 V (pila ricaricabile × 2)CC IN 4,5 V
Dimensioni ( L × H × P )	: 138 mm × 26 mm × 138 mm (esclusi tasti e comandi)
Peso	: 230 g (senza pile)

Adattatore CA (da acquistare separatamente)

Sorgente alimentazione : CA 230 V, 50 Hz

Tensione di uscita : CC 4,5 V, 600 mA

* Design e specifiche sono soggetti a modifiche senza preavviso.

Manutenzione

Unità

Pulire l'unità con un panno morbido. Rimuovere lo sporco ostinato usando un panno inumidito con acqua, o con acqua e sapone, e strizzato. Quindi asciugare con cura.

• Se si intende utilizzare un panno di pulizia pretrattato, leggere prima le relative istruzioni per l'uso.
  • Non utilizzare alcol o solventi per vernici.

Lente

Soffietto per fotocamera Lente

JVC
