MANUALE UTENTE SON 90 A1 SILVERCREST

Avvertenze di sicurezza

Descrizione dell'apparecchio

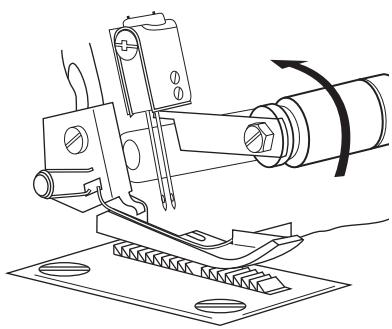

Lama superiore in posizione di riposo

Informazioni sugli aghi

Inserto per gancio (crochet) superiore

Apertura dello sportello frontale

Impostazione della lunghezza del punto

Impostazione della larghezza della cucitura

Trasporto differenziale

Leggere attentamente le istruzioni per l'uso prima del primo utilizzo e conservarle per il successivo impiego. In caso di cessione dell'apparecchio a terzi, consegnare anche il manuale di istruzioni.

Cuciture a sopraggitto

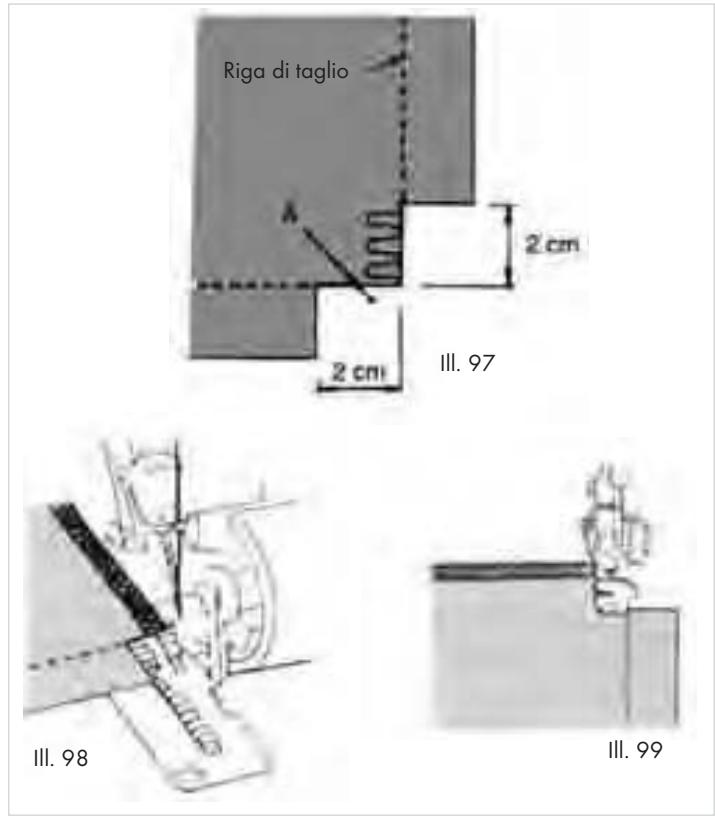

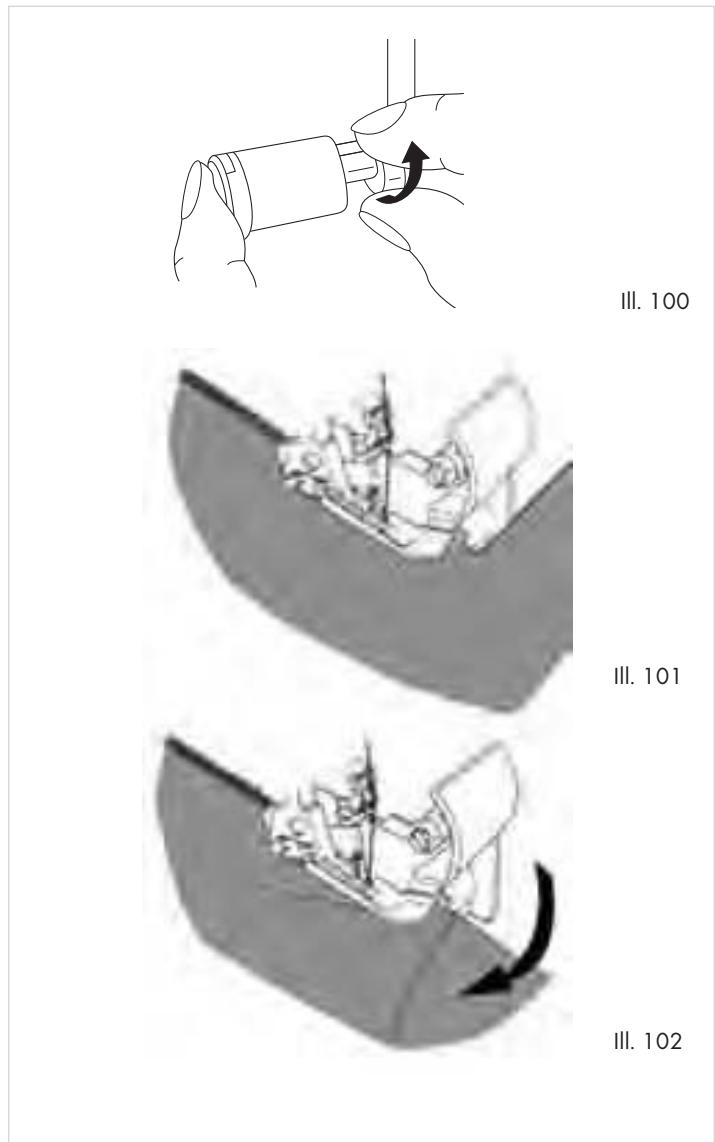

Cucitura degli angoli

Garanzia e assistenza

Guasti e possibili rimedi

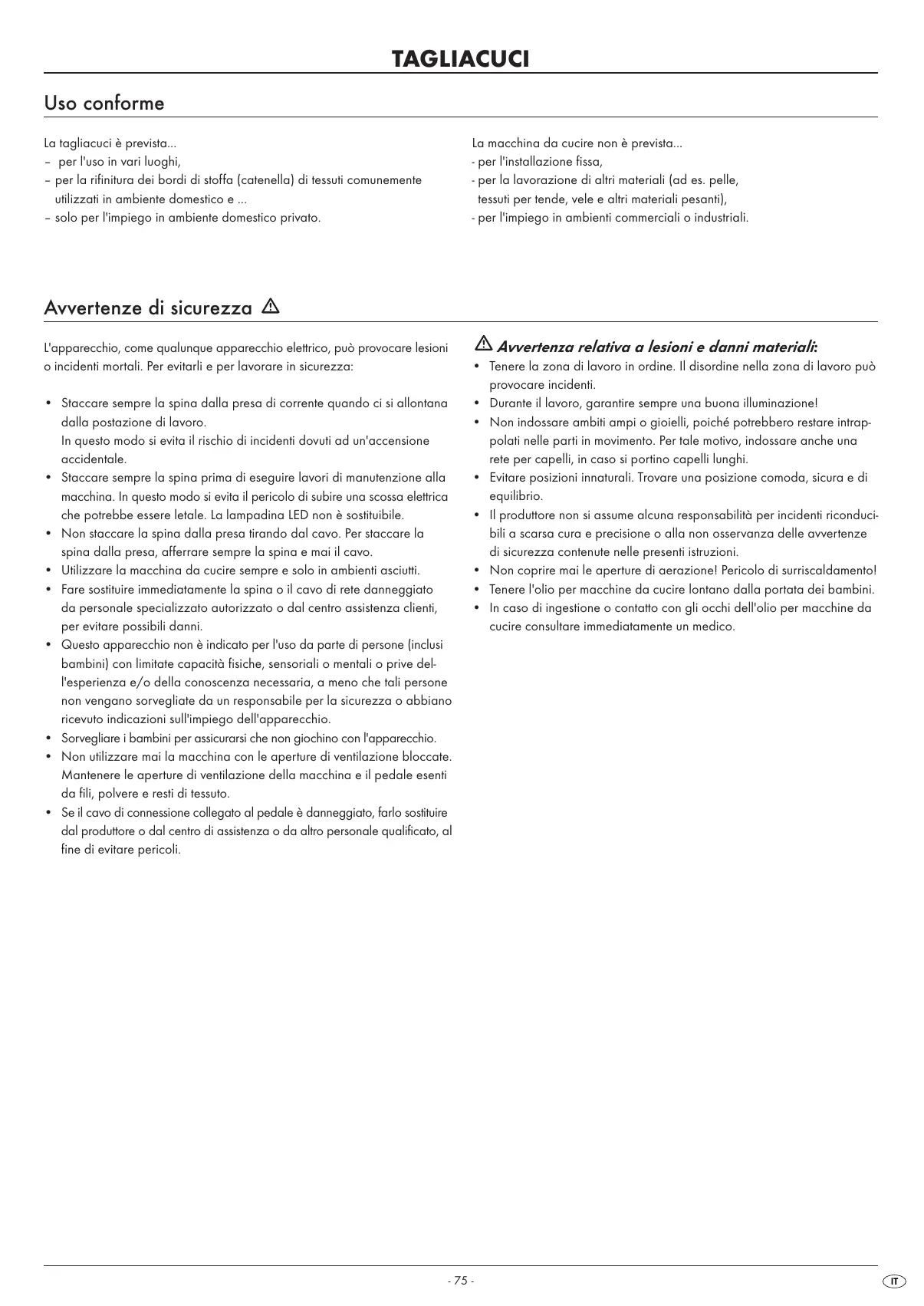

TAGLIACUCI Uso conforme La tagliacuci è prevista... – per l'uso in vari luoghi, – per la rifinitura dei bordi di stoffa (catenella) di tessuti comunemente utilizzati in ambiente domestico e ... – solo per l'impiego in ambiente domestico privato. La macchina da cucire non è prevista... - per l'installazione fissa, - per la lavorazione di altri materiali (ad es. pelle, tessuti per tende, vele e altri materiali pesanti), - per l'impiego in ambienti commerciali o industriali. Avvertenze di sicurezza L'apparecchio, come qualunque apparecchio elettrico, può provocare lesioni o incidenti mortali. Per evitarli e per lavorare in sicurezza:

• Staccare sempre la spina dalla presa di corrente quando ci si allontana dalla postazione di lavoro. In questo modo si evita il rischio di incidenti dovuti ad un'accensione accidentale.
• Staccare sempre la spina prima di eseguire lavori di manutenzione alla macchina. In questo modo si evita il pericolo di subire una scossa elettrica che potrebbe essere letale. La lampadina LED non è sostituibile.
• Non staccare la spina dalla presa tirando dal cavo. Per staccare la spina dalla presa, afferrare sempre la spina e mai il cavo.
• Utilizzare la macchina da cucire sempre e solo in ambienti asciutti.
• Fare sostituire immediatamente la spina o il cavo di rete danneggiato da personale specializzato autorizzato o dal centro assistenza clienti, per evitare possibili danni.
• Questo apparecchio non è indicato per l'uso da parte di persone (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali o prive dell'esperienza e/o della conoscenza necessaria, a meno che tali persone non vengano sorvegliate da un responsabile per la sicurezza o abbiano ricevuto indicazioni sull'impiego dell'apparecchio.
• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
• Non utilizzare mai la macchina con le aperture di ventilazione bloccate. Mantenere le aperture di ventilazione della macchina e il pedale esenti da fili, polvere e resti di tessuto.
• Se il cavo di connessione collegato al pedale è danneggiato, farlo sostituire dal produttore o dal centro di assistenza o da altro personale qualificato, al fine di evitare pericoli. Avvertenza relativa a lesioni e danni materiali:
• Tenere la zona di lavoro in ordine. Il disordine nella zona di lavoro può provocare incidenti.
• Durante il lavoro, garantire sempre una buona illuminazione!
• Non indossare ambiti ampi o gioielli, poiché potrebbero restare intrappolati nelle parti in movimento. Per tale motivo, indossare anche una rete per capelli, in caso si portino capelli lunghi.
• Evitare posizioni innaturali. Trovare una posizione comoda, sicura e di equilibrio.
• Il produttore non si assume alcuna responsabilità per incidenti riconducibili a scarsa cura e precisione o alla non osservanza delle avvertenze di sicurezza contenute nelle presenti istruzioni.
• Non coprire mai le aperture di aerazione! Pericolo di surriscaldamento!
• Tenere l'olio per macchine da cucire lontano dalla portata dei bambini.
• In caso di ingestione o contatto con gli occhi dell'olio per macchine da cucire consultare immediatamente un medico.

Volume di fornitura Tagliacuci Olio Contenitore per scarti Scatola per gli accessori Istruzioni per l'uso Lama di ricambio (sotto) 2 aghi n. 11 4 aghi n. 14 (2 preinstallati nella macchina) 4 cappucci delle bobine Inserto per gancio (crochet) superiore Cacciavite a lama piccolo Cacciavite a lama grande Calotta di copertura Pinzetta Pennello con levapunti integrato Gli accessori si trovano nella relativa scatola sul lato della macchina (ill.1). Ill. 1 Dati tecnici Numero dei fili Numero degli aghi Velocità di cucitura Larghezza del punto A destra: A sinistra: Lunghezza dei punti Aghi Potenza assorbita: Tensione nominale: Classe di protezione: 2, 3 o 4 2o1 ca. 1200 g/min 3,0 mm - 4,5 mm 5,2 mm - 6,7 mm 1 mm - 4 mm HA x 1 n. 11-14 o 130/705 n. 75-90 90 W

220 - 240 V ~, / 50 Hz

Il livello di pressione acustica in normali condizioni di esercizio è di 78 dB (A). Pedale Utilizzare la presente macchina solo con il pedale accluso: - ELECTRONIC FDM Speed Controller - Tipo KD - 2902

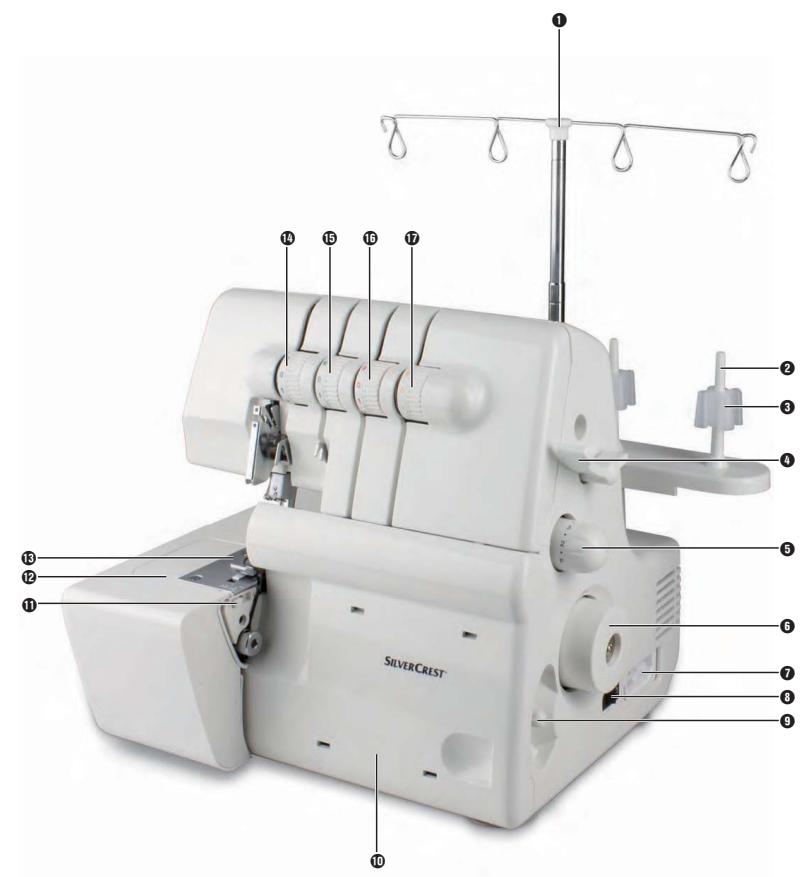

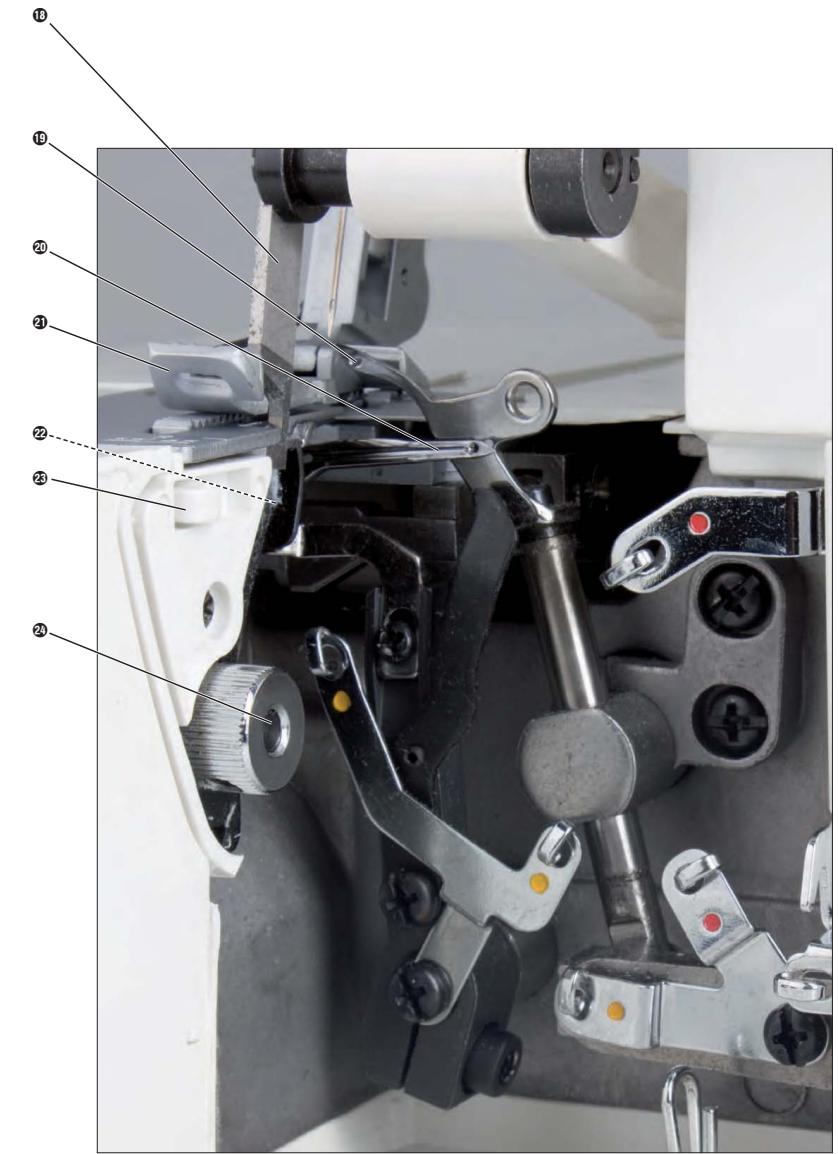

Descrizione dell'apparecchio Sulla pagina apribile anteriore: 1 Guidafili 2 Portarocchetti 3 Centratore di rocchetti 4 Leva del piedino 5 Rotella di impostazione della lunghezza dei punti 6 Volantino 7 Connessione pedale/connessione di rete 8 Interruttore di rete (interruttore ON/OFF) 9 Leva del trasporto differenziale 0 Sportello frontale q Piastra di appoggio della levetta per la larghezza di cucitura w Braccio libero e Placca ago r Selettore di tensione del filo (ago sinistro) t Selettore di tensione del filo (ago destro) z Selettore di tensione del filo (crochet superiore) u Selettore di tensione del filo (crochet inferiore) Sulla pagina apribile posteriore: i Lama superiore mobile (lama superiore) o Crochet superiore p Crochet inferiore a Piedino premistoffa s Lama fissa inferiore d Selettore di larghezza della cucitura f Manopola di impostazione della larghezza del punto Lama superiore in posizione di riposo Per determinati tipi di cucitura o per poter operare più facilmente la manopola di impostazione della larghezza della cucitura f, è necessario portare la lama superiore i in posizione di riposo. A tale scopo premere la lama superiore i verso destra e ruotarla leggermente in modo da posizionarla saldamente (ill. 2 e 3). Ill. 2 Ill. 3 Informazioni sugli aghi Questa macchina utilizza i comuni aghi da cucito per macchine da cucire. La conformazione dell'asta, piatta sul retro, impedisce di infilare gli aghi al contrario. Questi aghi sono facilmente reperibili nei negozi specializzati. Larghezza della cucitura 3,5 mm 5,7 mm Ago utilizzato Ago destro Ago sinistro Selettore di tensione del filo Verde Blu Nella macchina si possono inserire aghi di dimensioni 11 e 14. La seguente tabella fornisce una breve panoramica delle differenze nell'impiego di un ago (per informazioni dettagliate, consultare inoltre il capitolo "Impostazione della larghezza della cucitura"). Inserto per gancio (crochet) superiore Per alcuni tipi di punti è necessario utilizzare un inserto per gancio (crochet) superiore. La modalità di inserimento è descritta in associazione ai singoli tipi di punti. Inserire il piccolo filo da dietro nell'occhiello del crochet superiore o e il dado di plastica sull'altra estremità sul davanti nel foro del crochet superiore o (ill. 4a). L'inserto per il crochet superiore può essere conservato nell'apposito vano sul retro dello sportello frontale 0 (ill. 4b). Ill. 4a

Ill. 4b Apertura dello sportello frontale Attenzione! Spegnere sempre la macchina da cucire dall'interruttore di rete 8 se si apre lo sportello frontale 0. Pericolo di lesioni!

• Spingere lo sportello frontale 0 a destra (A) e tirarlo quindi verso di sé (B) (ill. 5). Dietro lo sportello frontale 0 si trova lo spazio del crochet. Avvertenza: durante la cucitura lo sportello frontale 0 dev'essere chiuso! Ill. 5 Preparativi Collocare la tagliacuci su una superficie stabile e piana. Assicurare un'illuminazione sufficiente della postazione di lavoro. Connessione del pedale
• Inserire la spina del pedale nella presa del pedale 7.
• Inserire la spina in una presa di corrente. Per accendere la macchina, premere l'interruttore di rete 8. Attenzione! Prima di allontanarsi dalla macchina o prima di eseguire lavori di manutenzione, staccare sempre la spina dalla presa. Pericolo di lesioni! Regolazione della velocità di cucitura La velocità di cucitura viene regolata tramite il pedale. La velocità di cucitura può essere modificata esercitando una maggiore o minore pressione sul pedale. Interruttore di sicurezza Questa macchina è dotata di un microinterruttore di sicurezza. La macchina non può essere avviata se lo sportello frontale 0 è aperto. Chiudere lo sportello frontale 0 prima di cominciare a cucire. Ill. 6 Applicazione del contenitore per scarti Il contenitore per scarti raccoglie i ritagli durate la cucitura, mantenendo pulito il posto di lavoro.

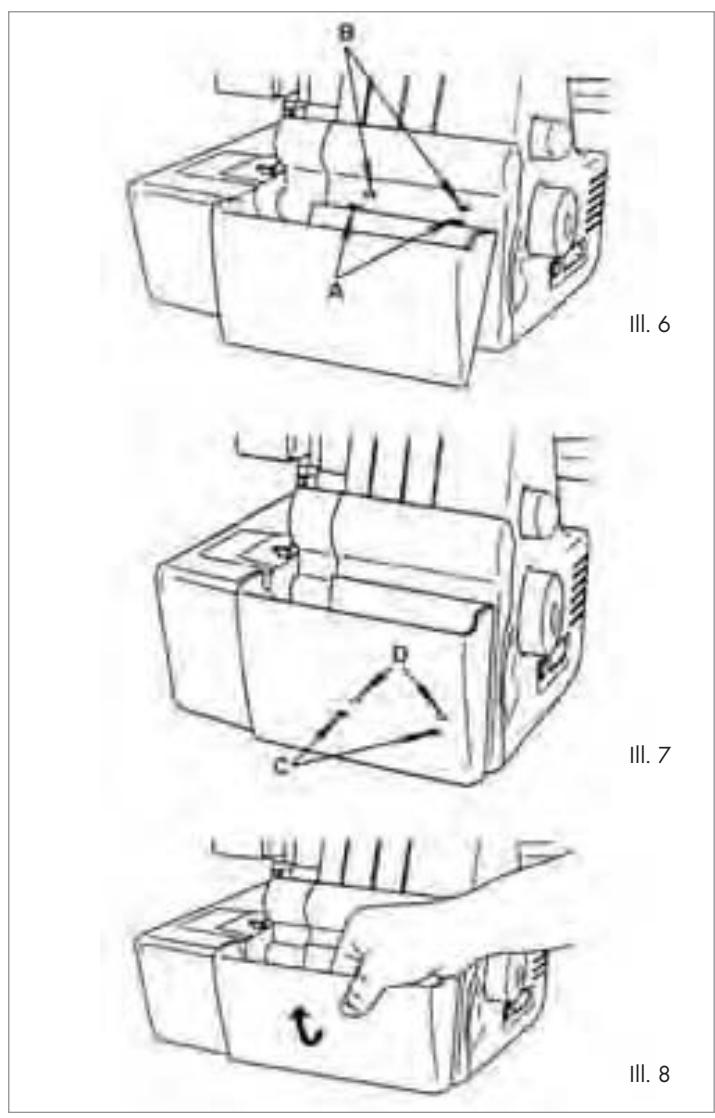

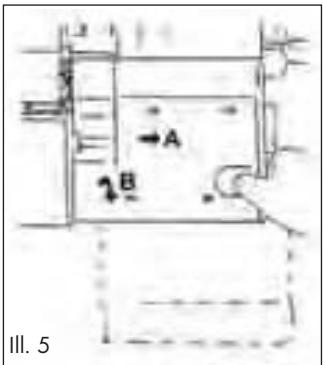

• Spingere prima le due leve di arresto (A) nei fori di inserimento (B) (ill. 6).
• Guidare entrambe le leve di arresto (C) nei fori di inserimento (D) (ill. 7). Ill. 7

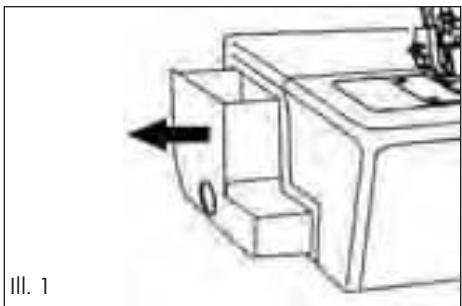

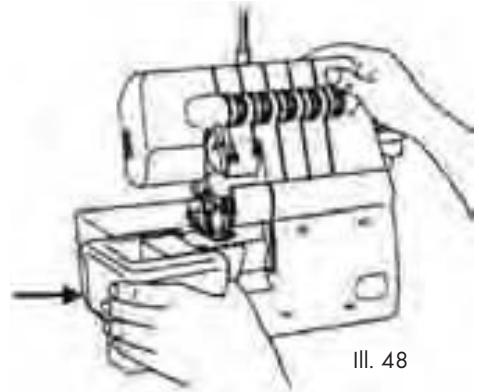

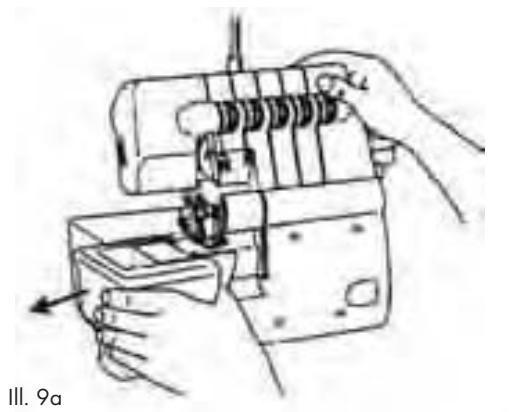

• Per rimuovere il contenitore per scarti, tirarlo in avanti e ribaltarlo (ill. 8). Ill. 8

Rimozione dell'ago (degli aghi) Attenzione! Prima di sostituire gli aghi, staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni! Suggerimento La sostituzione degli aghi è più facile se si rimuove prima il coperchio per la cucitura a braccio libero (ill. 9a)!

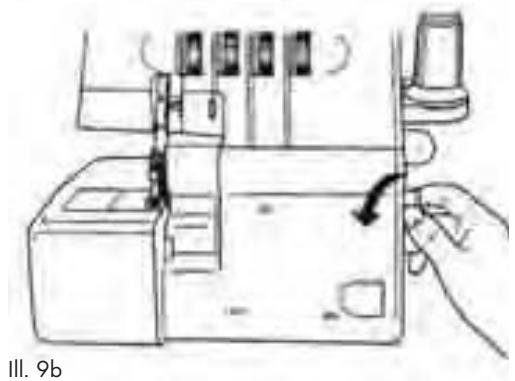

1. Ruotare il volantino 6 verso di sé fino a spostare gli aghi nella posizione

più alta (ill. 9b). Ill. 9a

2. Svitare la vite dell'ago con il cacciavite piccolo fino a poter rimuovere

3. Rimuovere gli aghi.

Inserimento dell'ago (degli aghi) Attenzione! Prima di sostituire gli aghi, staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni! Ill. 9b

1. Tenere l'ago con la parte piatta rivolta verso il retro.

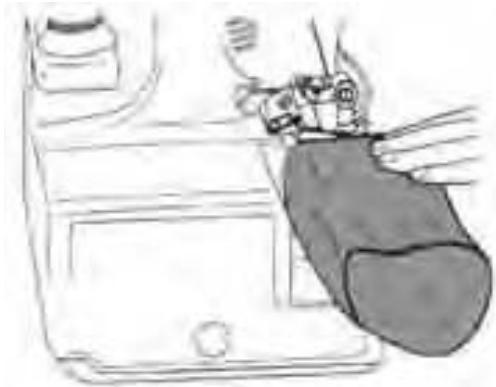

2. Spingere l'ago fino all'arresto nel portaaghi.

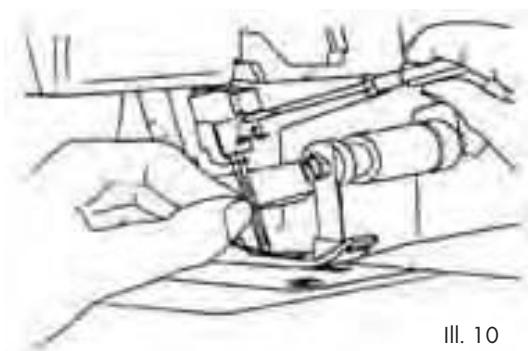

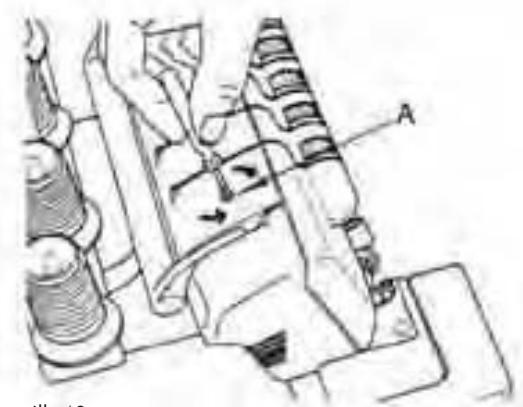

3. Serrare la vite dell'ago con il cacciavite piccolo (ill. 10).

Uso del volantino Ill. 10 Avvertenza: Ruotare il volantino 6 sempre verso di sé (ill. 9b). Impostazione del guidafili

• Estrarre completamente il guidafili 1 prima dell'infilatura (ill. 11).
• Ruotare il guidafili 1 in modo che le vie dei fili si trovino esattamente sopra il portarocchetti 2.
• In posizione corretta, le due parti articolate del guidafili 1 si inseriscono udibilmente. Ill. 11
• Impostare i rocchetti di filo sulle centrature dei rocchetti. Se non si utilizzano rocchetti di tipo industriale, rimuovere le centrature dei rocchetti. Spingere ogni cappuccio della bobina sui rocchetti (ill. 12). In tal modo i rocchetti resteranno al loro posto durante la cucitura. Ill. 12

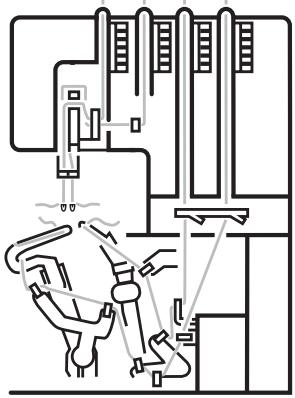

Infilatura Avvertenza:

all'atto della fornitura, tutti i 4 fili sono già stati infilati. Si può quindi cominciare subito a cucire. Se si desidera sostituire il filo e tutti i 4 fili sono ancora infilati, procedere come descritto nel capitolo "Sostituzione dei fili (unione)". Se si devono inserire i fili nuovamente, procedere come descritto in questo capitolo "Infilatura". Avvertenze generali sull'infilatura Attenzione! Prima dell'infilatura spostare sempre l'interruttore 8 su "O" (spento) e staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni! L'infilatura corretta è importante per ottenere dei punti regolari e evitare la rottura dei fili. Dietro lo sportello frontale 0 si trova un diagramma con le spiegazioni per l'infilatura. Inoltre, le vie dei fili sono contrassegnate da colori diversi. Ill. 13 Nella scatola degli accessori si trova una pinzetta con cui è più facile eseguire l'infilatura. L'infilatura avviene in questa sequenza (ill. 13/14):

filo del crochet superiore (rosso)

2. Secondo passaggio: filo del crochet inferiore (giallo)

filo per l'ago destro (verde)

4. Quarto passaggio:

filo per l'ago sinistro (blu) Avvertenza: Ill. 14 dopo aver infilato tutti i fili e aver allentato il filo del crochet inferiore, procedere come segue:

• Sfilare i due fili degli aghi.
• Infilare quindi il filo del crochet inferiore.
• Solo ora si possono reinfilare i fili in entrambi gli aghi. Gli aghi devono essere sempre infilati per ultimi! Per semplificare, i singoli passaggi sono numerati sulle illustrazioni. Infilatura del filo del crochet superiore (rosso) Attenzione! Prima dell'infilatura spostare sempre l'interruttore 8 su "O" (spento) e staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni! Utilizzare sempre le figure sottostanti come ausilio. L'illustrazione 15 mostra la disposizione dei fili del crochet superiore. I singoli punti di infilatura sono numerati e descritti più in dettaglio di seguito.

1. Aprire lo sportello frontale 0.

2. Inserire il filo dal retro in avanti attraverso il guidafili 1 (1).

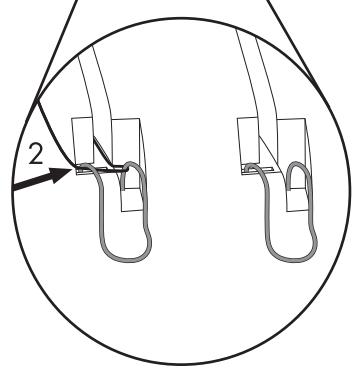

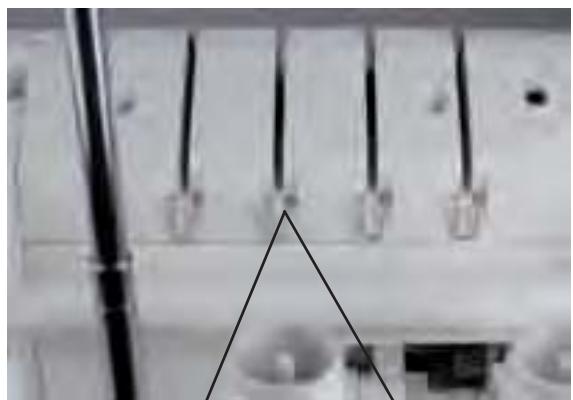

3. Infilare il filo nella via dei fili, tirando il filo verso il basso fino a farlo

scivolare nella via dei fili (2) (ill. 16). Ill. 16

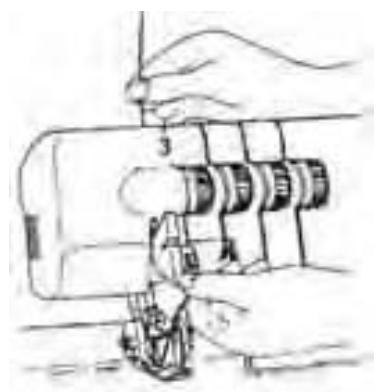

4. Tenere saldamente il filo con le dita, guidarlo attraverso i dischi del

selettore di tensione del filo z e tirarlo quindi verso il basso (3) (ill. 17). Avvertenza: il filo deve rientrare correttamente fra i due dischi del selettore di tensione dei fili z. Ill. 17

5. Nel vano del crochet infilare il filo in base alle marcature rosse (ill. 18).

6. Tirare il filo dal davanti verso il retro attraverso il crochet superiore o.

7. Tirare ca. 10 cm di filo attraverso il crochet e collocarlo dietro la placca

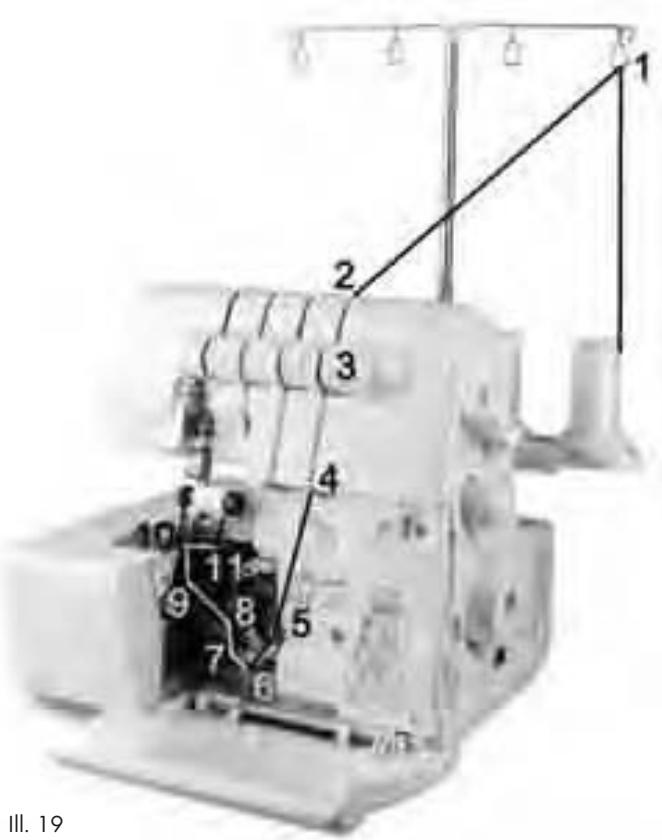

Infilatura del filo del crochet inferiore (giallo) Attenzione! Prima dell'infilatura spostare sempre l'interruttore 8 su "O" (spento) e staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni! L'illustrazione 19 mostra la disposizione dei fili del crochet inferiore. I singoli punti di infilatura sono numerati e descritti più in dettaglio di seguito. Ill. 19

1. Inserire il filo dal retro in avanti attraverso il guidafili 1 (1).

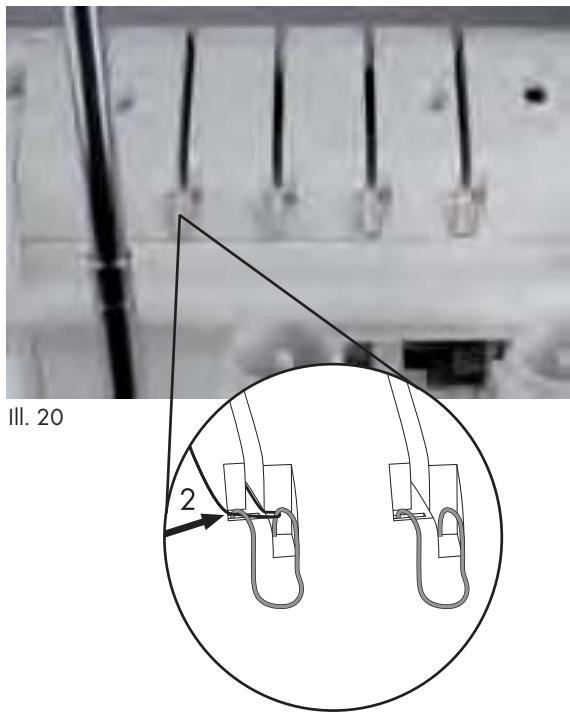

2. Infilare il filo nella via dei fili, tirando il filo verso il basso fino a farlo

scivolare nella via dei fili (2) (ill. 20). Ill. 20

3. Tenere saldamente il filo con le dita, guidarlo attraverso i dischi del

selettore di tensione del filo u e tirarlo quindi verso il basso (3) (ill. 21). Avvertenza: Il filo deve rientrare correttamente fra i due dischi del selettore di tensione dei fili u.

4. Ruotare il volantino 6 verso di sé fino a posizionare il crochet inferiore p

completamente a destra. Ill. 21

5. Nel vano del crochet infilare il filo in base alle marcature gialle (4 - 8)

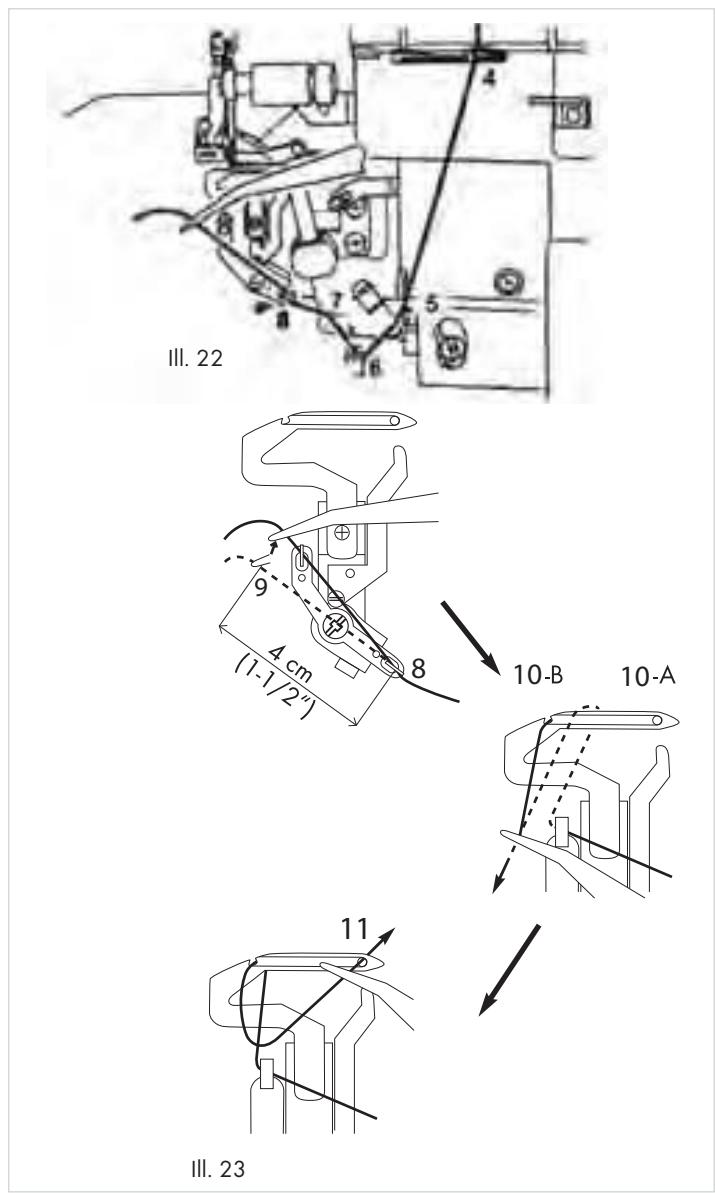

6. Con la pinzetta tenere fermo il filo a circa 4 cm dalla via dei fili (ill. 23).

7. Guidarlo quindi con la pinzetta a sinistra leggermente sotto la via dei

8. Tirare il filo verso l'alto nella via dei fili (9).

9. Guidare il filo verso il retro e al di sopra dell'estremità superiore del

crochet inferiore p (10A) (ill. 23). 10. Tirare infine il filo cautamente verso il basso, per farlo scivolare nell'intaglio del crochet (10B) (ill. 23). Per questo passaggio fare anche riferimento al disegno applicato sulla macchina!

11. Guidare il filo attraverso l'occhiello del crochet (11). Il filo deve

passare nella scanalatura del crochet inferiore p (ill. 23).

12. Tirare circa 10 cm di filo attraverso il crochet e collocarlo al di sopra

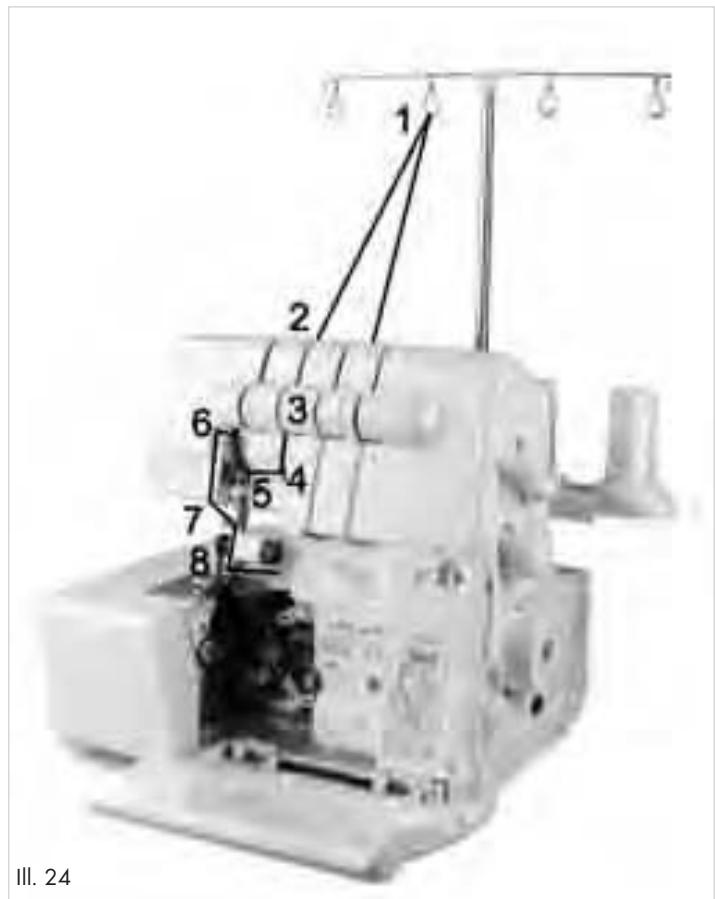

del crochet superiore o e della placca dell'ago e verso il retro. Ill. 23 Infilatura del filo nell'ago destro (verde) Attenzione! Prima dell'infilatura spostare sempre l'interruttore 8 su "O" (spento) e staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni! L'illustrazione 24 mostra l'infilatura del filo dell'ago destro. I singoli punti di infilatura sono numerati e descritti più in dettaglio di seguito.

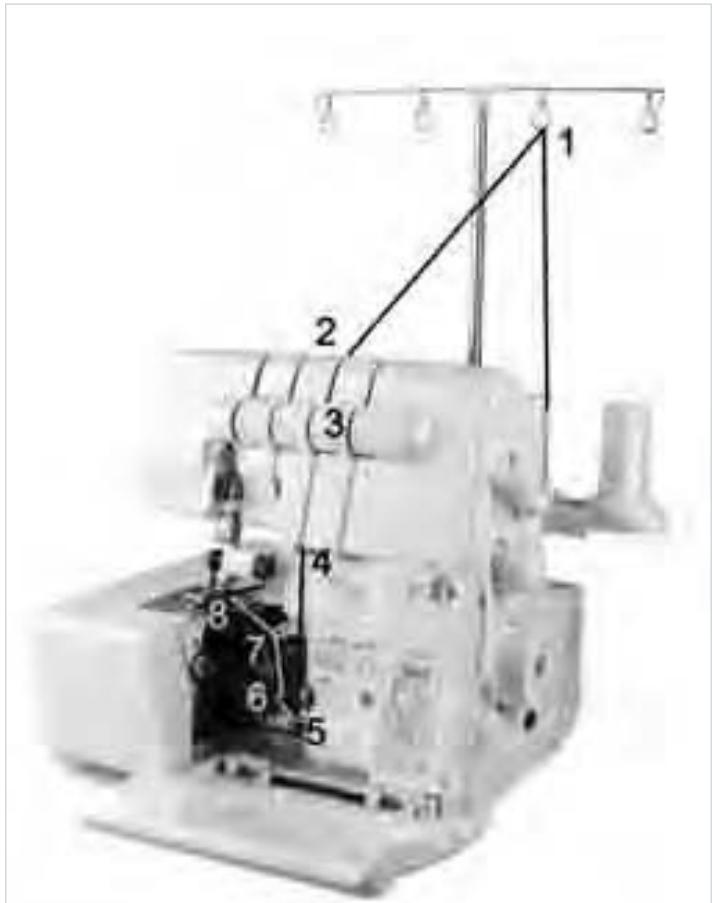

1. Inserire il filo dal retro in avanti attraverso il guidafili 1 (1).

2. Infilare il filo nella via dei fili, tirando il filo verso il basso fino a farlo

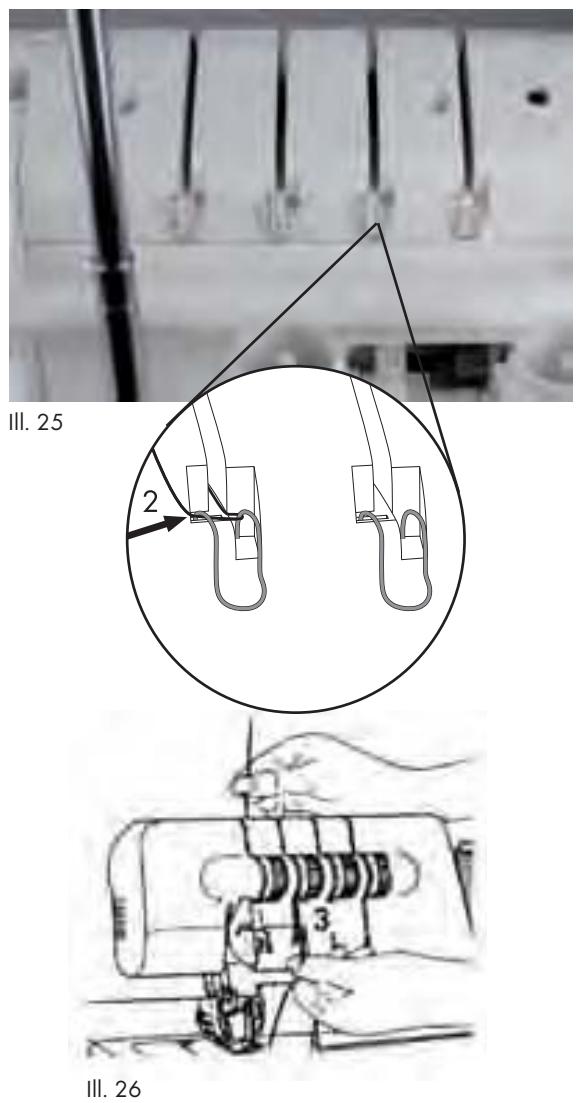

scivolare nella via dei fili (2) (ill. 25). Ill. 25

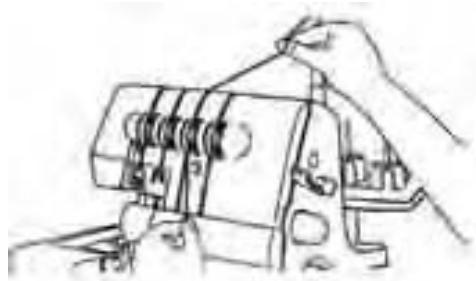

3. Tenere saldamente il filo con le dita, guidarlo attraverso i dischi del

selettore di tensione del filo t e tirarlo quindi verso il basso (3) (ill. 26). Avvertenza: il filo deve rientrare correttamente fra i due dischi del selettore di tensione dei fili t. Ill. 26

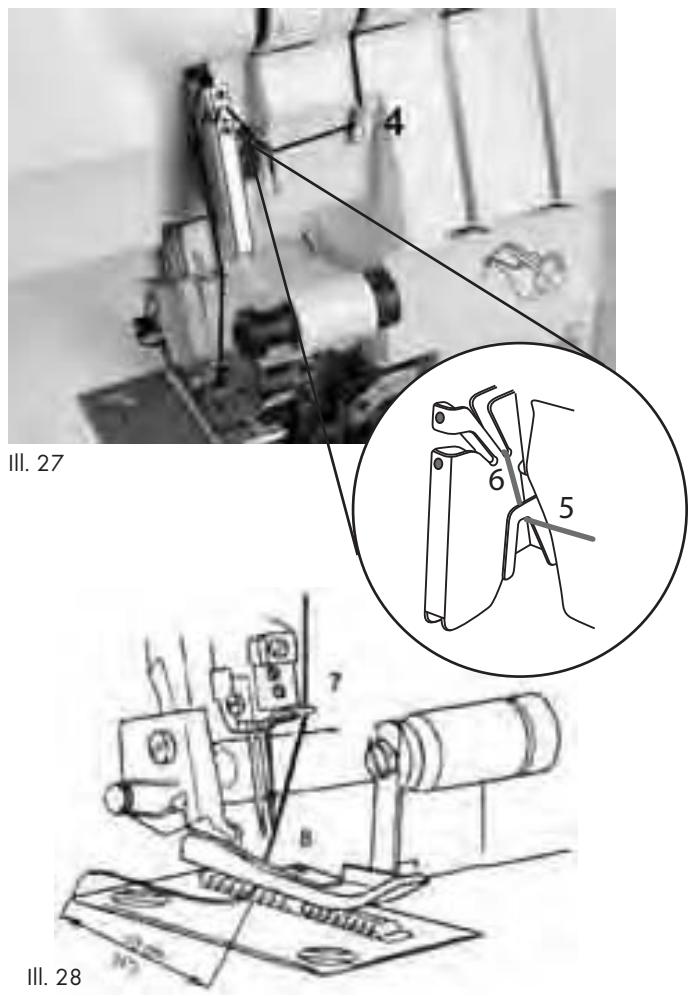

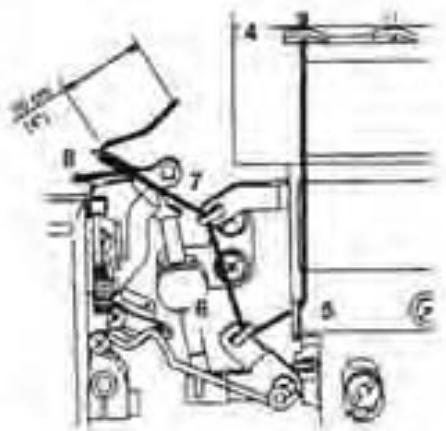

4. Nel vano del crochet infilare il filo in base alle marcature verdi (4 - 7)

(ill. 27/28). Ill. 27

5. Guidare il filo attraverso l'ago destro (8) (ill. 28).

6. Inserire il filo verso il retro sotto il piedino premistoffa a.

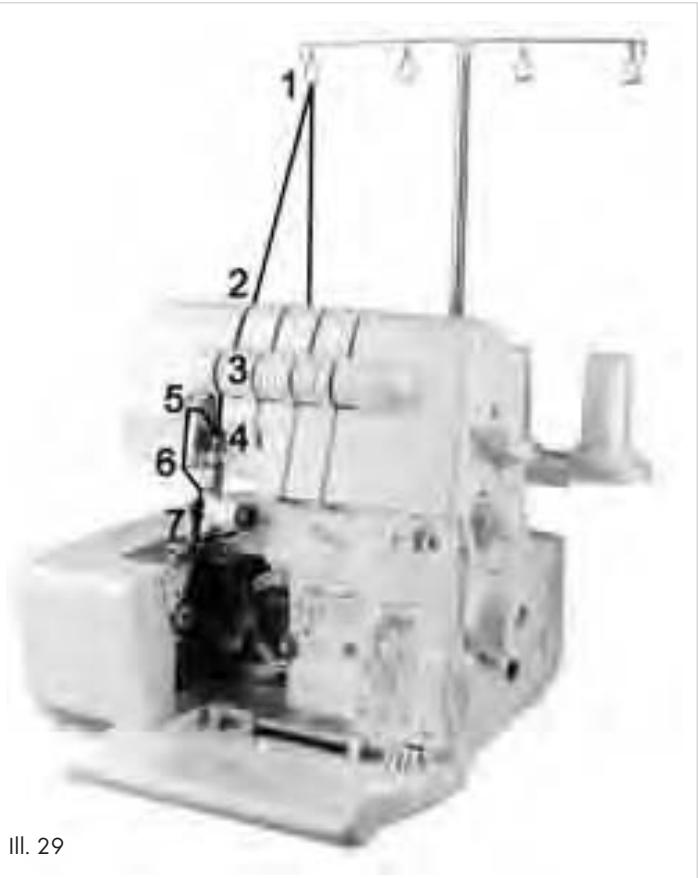

Infilatura del filo nell'ago sinistro (blu) Attenzione! Prima dell'infilatura spostare sempre l'interruttore 8 su "O" (spento) e staccare la spina dalla presa. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni! L'illustrazione 29 mostra l'infilatura del filo dell'ago sinistro. I singoli punti di infilatura sono numerati e descritti più in dettaglio di seguito.

1. Inserire il filo dal retro in avanti attraverso il guidafili 1 (1).

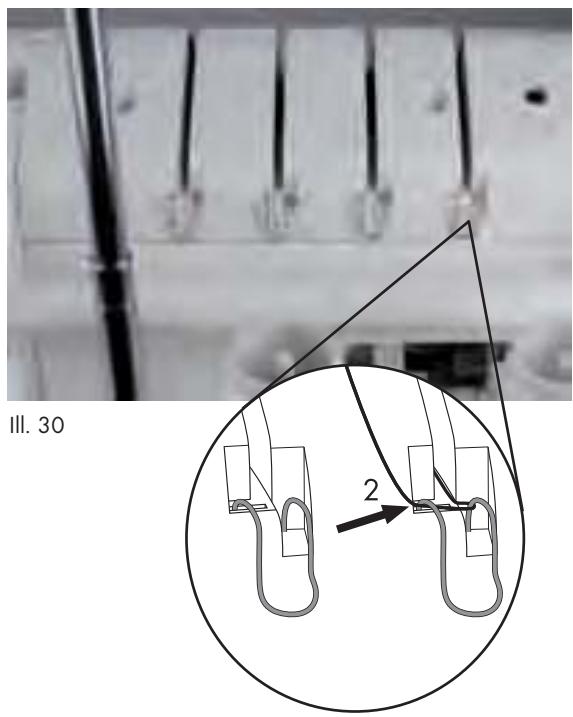

2. Infilare il filo nella via dei fili, tirando il filo verso il basso fino a farlo

scivolare nella via dei fili (2) (ill. 30). Ill. 30

3. Tenere saldamente il filo con le dita, guidarlo attraverso i dischi del

selettore di tensione del filo r e tirarlo quindi verso il basso (3) (ill. 31). Avvertenza: il filo deve inserirsi correttamente fra i due dischi del selettore di tensione del filo r. Ill. 31

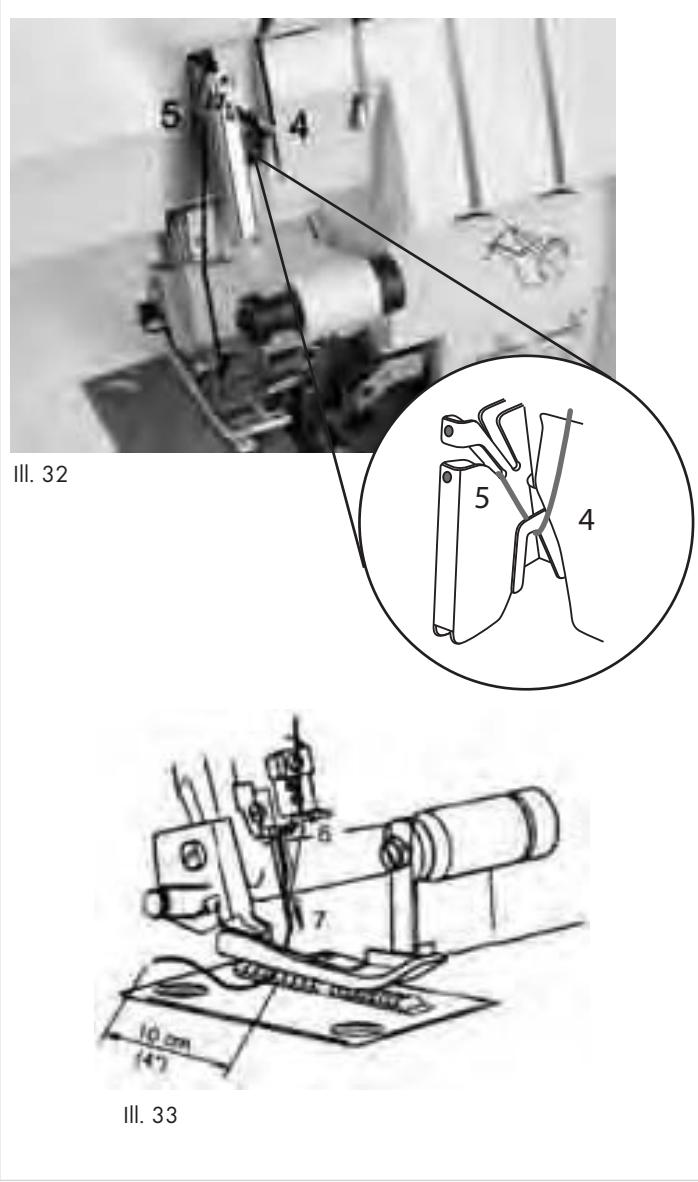

4. Infilare il filo in base alle marcature verdi (4 - 6) (ill. 32/33).

5. Guidare il filo attraverso l'ago sinistro (7) (ill. 33).

6. Inserire il filo verso il retro sotto il piedino premistoffa a.

Ill. 33 Prova di cucitura Se si è infilato il filo per la prima volta o è necessario infilarlo nuovamente a causa della rottura del filo, procedere come segue: sollevare il piedino premistoffa a. Tenere con la mano sinistra le estremità dei fili fra le punte delle dita, ruotare il volantino 6 lentamente due o tre volte verso di sé e controllare nuovamente i fili. Inserire la stoffa per una prova di cucitura sotto il piedino premistoffa a e cominciare lentamente a cucire. La stoffa viene trascinata automaticamente. Al termine del lavoro continuare a cucire fino a formare una catenella lunga circa 5 cm (2") all'estremità della stoffa. Tagliare i fili con le forbici.

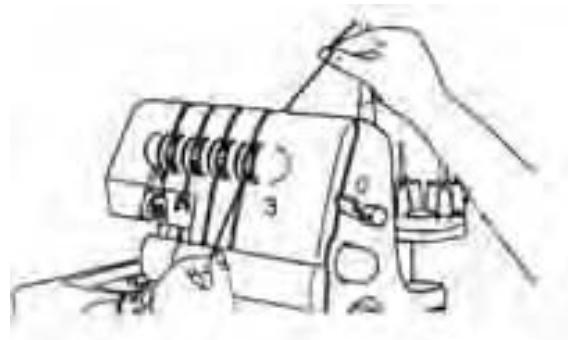

Sostituzione dei fili (unione) La sostituzione dei fili è semplice, agendo in base al seguente procedimento:

1. Tagliare il filo al di sopra del portarocchetto 2 (ill. 34) e impostare i

nuovi rocchetti di filo sui portarocchetti 2. Ill. 34

2. Annodare insieme le estremità dei fili vecchi e nuovi (ill. 35).

3. Impostare il selettore di tensione dei fili r/t/z/u su "0" (ill. 36)

e sollevare il piedino premistoffa a.

4. Tirare dall'altra estremità del filo fino a fare arrivare i nodi sotto il

piedino premistoffa a.

5. Per l'infilatura negli aghi, tirare le altre estremità fino a quando i nodi

non arrivano nelle crune degli aghi e tagliare quindi il filo a sinistra e destra dei nodi. Eseguire quindi nuovamente l'infilatura. Ill. 36 Impostazione della lunghezza del punto La lunghezza del punto può essere impostata in passi compresi fra 1,0 e 4,0 mm. Quasi tutti i lavori con sopraggitto vengono eseguiti con una lunghezza di punto compresa fra 2,5 e 3,5 mm. Ruotare la manopola di impostazione della lunghezza del punto 5 (ill. 37) per impostare la lunghezza dei punti:

• Per la maggior parte dei lavori di cucito si consiglia una lunghezza dei punti di 3 mm.
• Per la lavorazione di tessuti pesanti si consiglia una lunghezza dei punti di 4 mm.
• Per la lavorazione di tessuti .leggeri si consiglia una lunghezza dei punti di 2 mm. Ill. 37 Con questa impostazione si ottengono cuciture regolari e la stoffa non si arriccia. Impostazione della larghezza della cucitura La larghezza della cucitura può essere determinata modificando la posizione dell'ago e tramite l'azionamento del pulsante di impostazione della larghezza della cucitura f. ...con l'uso dell'ago destro o sinistro La larghezza della cucitura si può determinare tramite l'uso dell'ago sinistro o dell'ago destro.
• Viene utilizzato solo l'ago sinistro:
• Viene utilizzato solo l'ago destro: 5,7 mm 3,5 mm

...con rotazione della manopola di impostazione della larghezza della cucitura Con la manopola di impostazione della larghezza della cucitura f si può impostare la larghezza della cucitura in base agli intervalli indicati di seguito.

• Viene utilizzato solo l'ago sinistro:
• Viene utilizzato solo l'ago destro: 5,2 - 6,7 mm 3,0 - 4,5 mm Regolazione della manopola di impostazione della larghezza della cucitura Attenzione! Prima di eseguire la regolazione della manopola di impostazione della larghezza della cucitura f spostare sempre l'interruttore 8 su "O" (spento). Ciò impedisce l'azionamento involontario dell'apparecchio, eliminando il rischio di lesioni!
• Aprire lo sportello frontale 0, per eseguire l'impostazione più facilmente.
• Ruotare la manopola di impostazione della larghezza della cucitura f per impostarla sulla larghezza di cucitura desiderata (ill. 38). Orientarsi in base alla scala graduata sulla placca dell'ago e (ill. 39). Ill. 39 Ill. 38 Impostazione della pressione del piedino premistoffa All'atto della fornitura, la pressione del piedino premistoffa è impostata su un livello medio. Se si utilizzano materiali più pesanti o più leggeri, impostare la pressione del piedino premistoffa come segue:
• Per le stoffe leggere ridurre la pressione.
• Per le stoffe pesanti aumentare la pressione. Inserire il cacciavite piccolo nel foro sul lato superiore della macchina (ill. 40). Qui si trova la vite di impostazione della pressione (A). Assicurarsi che il cacciavite si inserisca nell'intaglio della vite di impostazione della pressione (B) (ill. 41).
• Ruotare il cacciavite in direzione "+" se si vuole aumentare la pressione.
• Ruotare il cacciavite in direzione "-" se si vuole ridurre la pressione. Ill. 40 Avvertenza: per ripristinare le impostazioni originarie della pressione del piedino premistoffa, ruotare la vite di impostazione della pressione in senso antiorario (-) finché è possibile. Eseguire quindi 6 giri in senso orario (+). In tal modo si è ripristinata la pressione standard del piedino premistoffa. Ill. 41

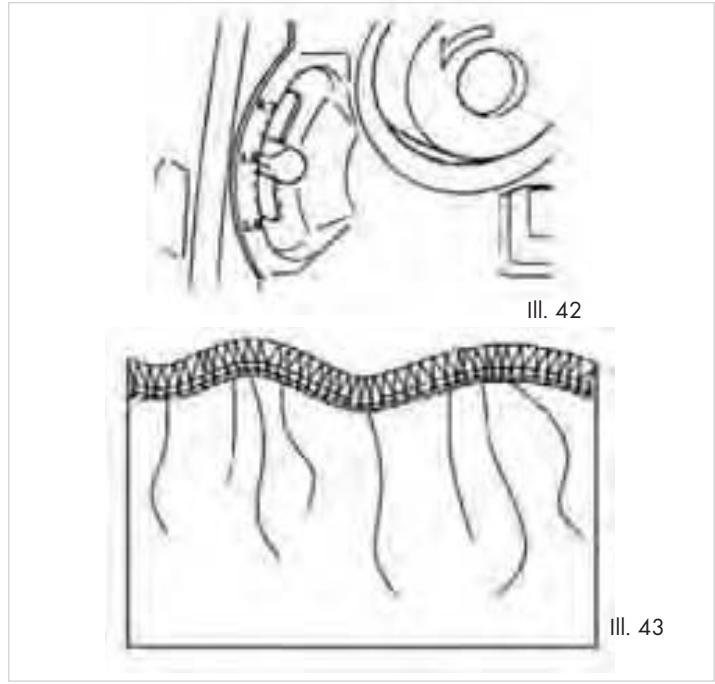

Trasporto differenziale Funzionamento La macchina possiede due gruppi di cremagliere di avanzamento, una davanti e una dietro. Questi due gruppi si muovono indipendentemente uno dall'altro. Tramite il trasporto differenziale si possono spostare i due gruppi di cremagliere con velocità diverse. In tal modo, il materiale da cucire viene teso o arricciato a seconda della differenza di trasporto fra cremagliera di avanzamento anteriore e quella posteriore. Ill. 42 Con l'ausilio del trasporto differenziale si possono ottenere interessanti effetti nella cucitura di orli a sopraggitto su materiali di stretch e tessuti tagliati di sbieco (ill. 43). Avvertenza: se la leva del trasporto differenziale 9 è impostata su "1.0", ciò corrisponde a un rapporto di trasporto differenziale di 1:1. Entrambe le cremagliere di avanzamento si spostano alla stessa velocità (ill. 42). La leva del trasporto differenziale 9 si può impostare in un intervallo compreso fra 1:0,7 e 1:2,0. Ill. 43 Cucitura overlock pieghettata - impostazioni La cucitura overlock pieghettata è indicata per l'arricciatura di maniche, pezzi spalla, orli di gonne, ecc. di materiale elastico come maglia e jersey. Dev'essere eseguita prima della cucitura dei singoli pezzi.

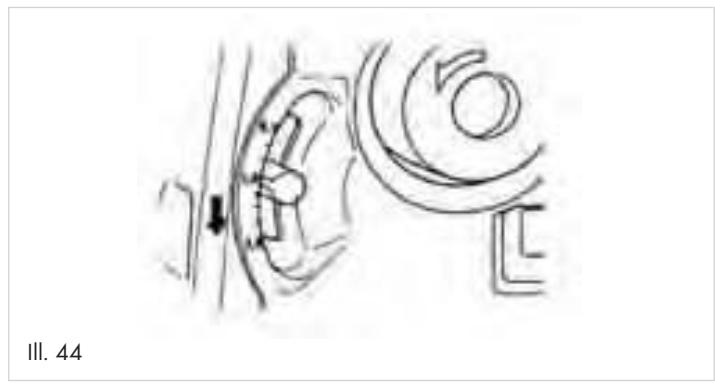

• Impostare la leva del trasporto differenziale 9 su un valore superiore a 1,0 (ill. 44). Eseguire sempre una cucitura di prova per controllare le impostazioni. Ill. 44 Cucitura overlock tesa - impostazioni La cucitura overlock tesa è indicata per effetti ondulati su colli decorativi, maniche e orli di gonne, ecc., con tessuti morbidi, estensibili e maglia.

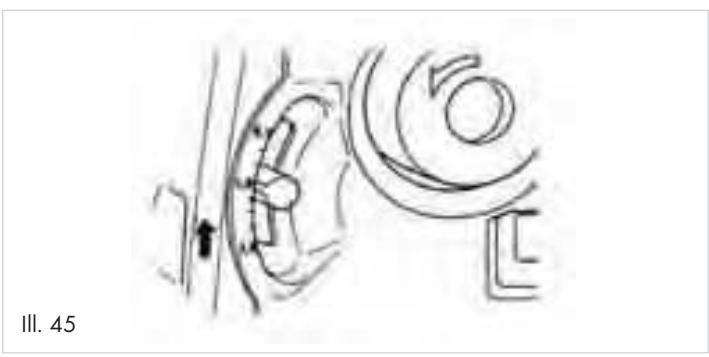

• Impostare la leva del trasporto differenziale 9 su un valore superiore a 1,0 (ill. 45). L'impostazione precisa dipende dalla stoffa da lavorare e dallo spessore dell'"effetto ondulato" desiderato. Eseguire sempre una cucitura di prova per controllare le impostazioni.
• Tenere leggermente tirata la cucitura davanti e dietro al piedino premistoffa a, per mantenere il tessuto sotto tensione. Ill. 45 Avvertenza: Se sulla manopola di impostazione per la lunghezza del punto 5 si è impostato un valore di "3" o superiore, questa impostazione viene riportata automaticamente a "3", impostando la leva del trasporto differenziale 9 su 2.0.

Cucitura a braccio libero Per lavorare tessuti tubolari, come ad esempio maniche o gambe di pantaloni, è possibile rimuovere la calotta per cucitura a braccio libero.

• Se presente, rimuovere il contenitore per i residui dalla macchina.

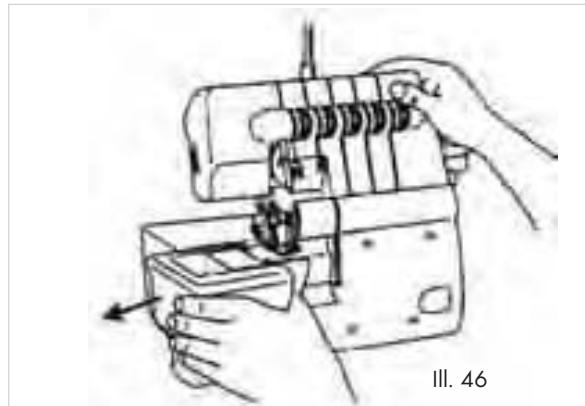

• Spingere la calotta per cucitura a braccio libero ed estrarla (ill. 46). Ill. 46
• Ora è possibile infilare il tessuto al di sopra del braccio libero w e lavorarlo (ill. 47). Ill. 47
• Per reinserire la calotta per cucitura a braccio libero, spingerla sul braccio libero w, fino a inserirla saldamente (ill. 48). Ill. 48

Cuciture a sopraggitto

• Aprire lo sportello frontale 0.

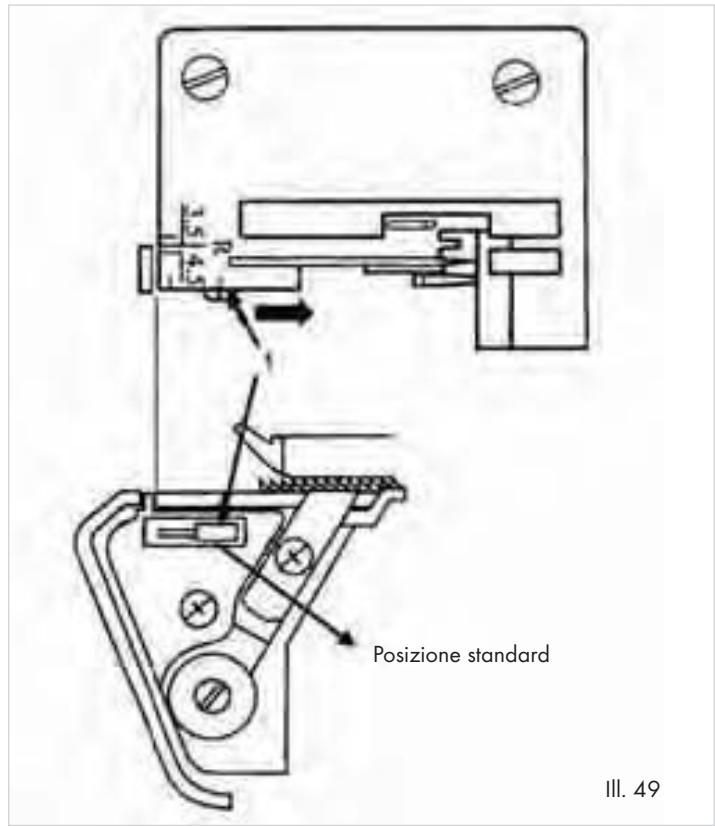

• Spostare il selettore della larghezza di cucitura d su "S" per spingere la levetta della larghezza di cucitura (1) (ill. 49). Avvertenza: il selettore della larghezza di cucitura d dev'essere spostato fino all'arresto. In caso contrario, le cuciture non saranno precise. Posizione standard Ill. 49 Orli arrotolati
• Aprire lo sportello frontale 0.

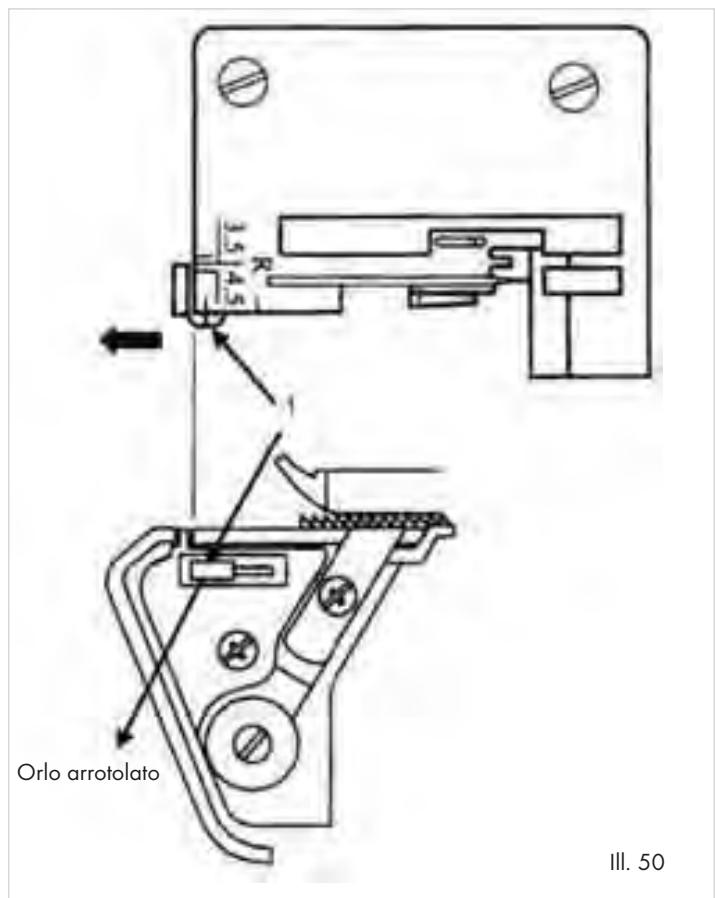

• Spostare il selettore della larghezza di cucitura d su "R" per spingere indietro la levetta della larghezza di cucitura (1) (ill. 50). Avvertenza: il selettore della larghezza di cucitura d dev'essere spostato fino all'arresto, altrimenti le cuciture non saranno precise. Orlo arrotolato Ill. 50

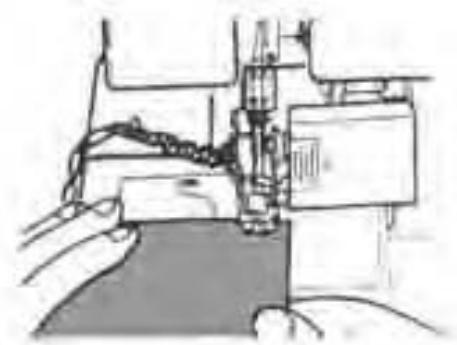

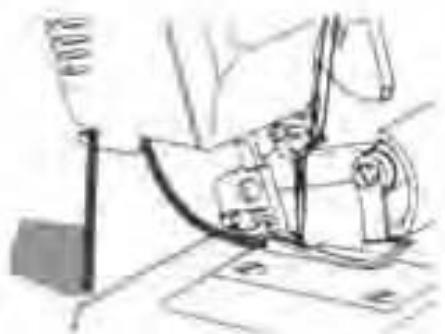

Cucitura a catenella e cuciture di prova

• Collocare tutti i fili sotto il piedino premistoffa a all'indietro, leggermente verso sinistra, al di sopra della placca dell'ago e.
• Tenere i fili leggermente tesi.
• Fare compiere due o tre giri verso di sé al volantino 6 per cominciare a formare la catenella vuota.
• Abbassare il piedino premistoffa a dalla relativa leva 4.
• Tenere ferma la catenella vuota e azionare cautamente il pedale fino a ottenere una catenella lunga circa 5 - 7,5 cm.
• Collocare il tessuto dal davanti sotto il piedino premistoffa a ed eseguire una cucitura di prova (ill. 51). Durante tale operazione, non tirare il tessuto, poiché si potrebbero piegare o addirittura spezzare gli aghi.
• Continuare a cucire anche quando il tessuto è arrivato alla fine, per altri 15 - 20 cm circa.
• Tagliare la catenella vuota con l'aiuto della lama che si trova sul retro della macchina (ill. 52). Ill. 51 Ill. 52 Impostazioni di tensione consigliate Avvertenza: tutti i dati relativi alle impostazioni di tensione per i vari tipi di punti sono solo orientativi. La tensione dipende sempre dal tipo e spessore di tessuto da cucire, dallo spessore dell'ago nonché dallo spessore, tipo e composizione del filo. Pertanto è assolutamente indispensabile eseguire una cucitura di prova. Solo in tal modo è possibile controllare se le impostazioni di tensione sono corrette o devono essere modificate.

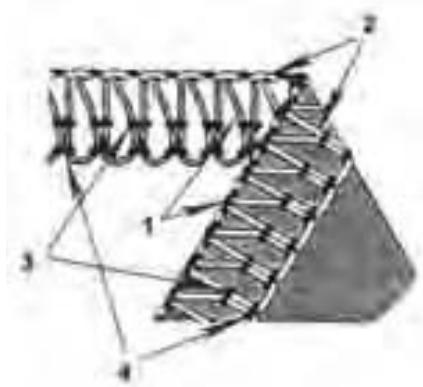

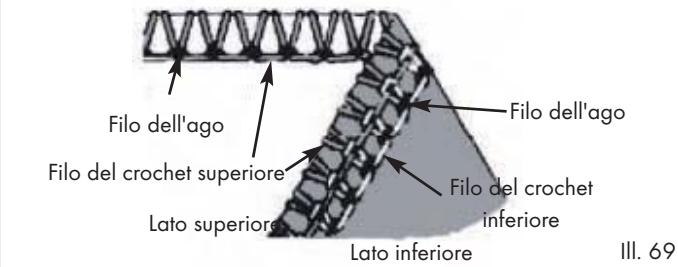

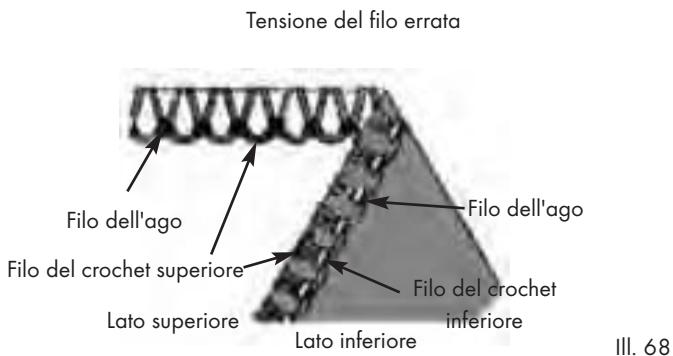

Punto a catenella a sopraggitto a 2 fili (overlock) La forma di questo punto è indicata nell'illustrazione 53. Questo punto, creato con un ago e 2 fili, viene utilizzato per rifinire stoffe leggere o estensibili. Modificando la posizione dell'ago si ottiene una cucitura a sopraggitto stretto o largo. Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Per questo tipo di punto, inserire l'inserto per il gancio (crochet) superiore nel gancio (crochet) superiore o. Posizione dell'ago Tensione del filo Selettore di larghezza della cucitura

Lunghezza del punto 2-4 Inserto per gancio (crochet) superiore Impiego Tessuto Blu Verde Stoffa leggera 2,0

Stoffa di pesantezza media 2,5

Rosso Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Giallo Tensione del filo corretta

Filo dell'ago 0,5 Tensione del filo Lato inferiore Tessuto Blu Stoffa leggera

Verde Rosso Giallo 1,5 Inserimento dell'inserto del crochet superiore 0,5 Stoffa di pesantezza media

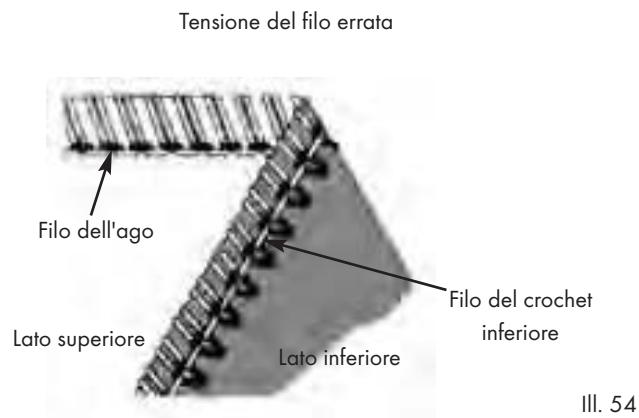

3,0 Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Filo del crochet inferiore Lato superiore Ill. 53 Tensione del filo errata 0,5 1,5 Filo dell'ago Se il filo del crochet inferiore è troppo tirato o il filo dell'ago è troppo lento (ill. 54):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero inferiore, o...
• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero superiore. Filo del crochet inferiore Lato superiore Lato inferiore Ill. 54 Tensione del filo errata Se il filo del crochet inferiore è troppo lento (ill. 55), spostare il selettore di tensione del filo per il crochet inferiore u (giallo) su un numero superiore. Filo dell'ago Filo del crochet inferiore Lato superiore Lato inferiore Ill. 55

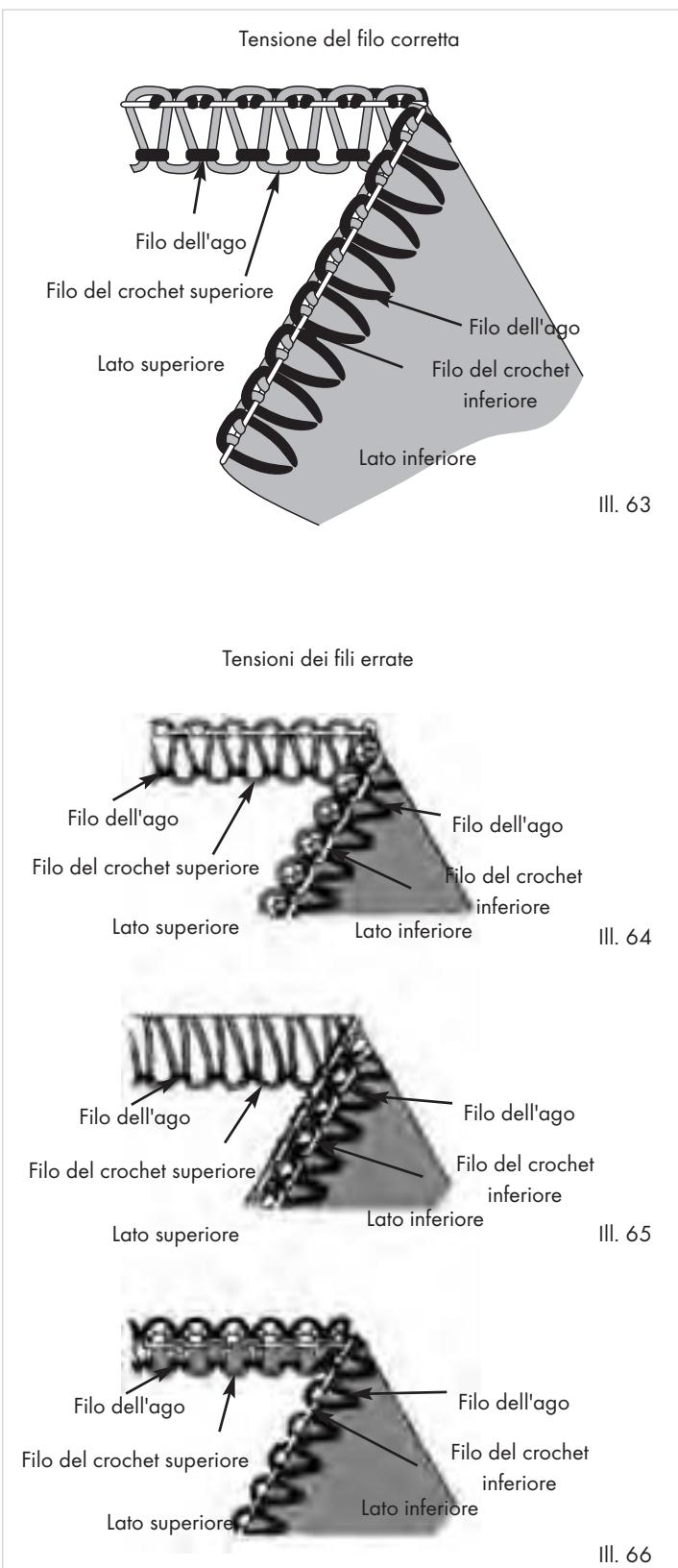

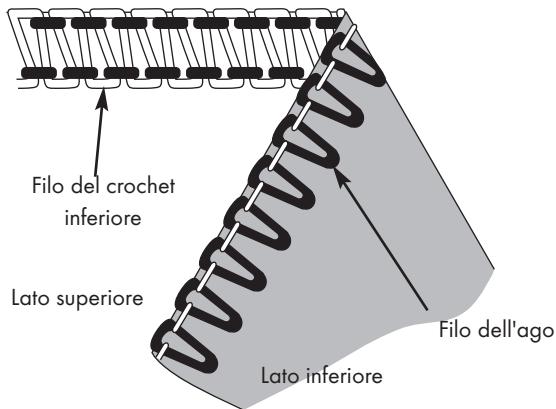

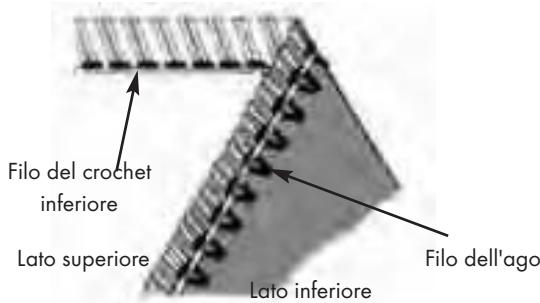

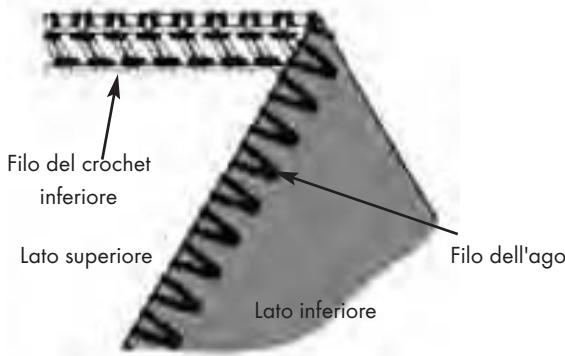

Punto a sopraggitto a 2 fili (overlock) Posizione dell'ago La forma di questo punto è indicata nell'illustrazione 56. Questo punto con un ago e 2 fili viene utilizzato per rifinire stoffe normali con punto a sopraggitto. È anche ideale per cuciture a punto piatto (cucitura ribattuta o dei bordi) e orlo cieco. Modificando la posizione dell'ago si ottiene una cucitura a sopraggitto stretto o largo. Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Per questo tipo di punto, inserire l'inserto per il crochet superiore nel crochet superiore o. Selettore di larghezza della cucitura

Lunghezza del punto 2-4 Inserto per gancio (crochet) superiore Impiego Tensione del filo Tessuto Blu Verde Stoffa leggera 0,5

Stoffa di pesantezza media 0,5

Rosso Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Giallo Tensione del filo corretta 1,0 1,5 Filo del crochet inferiore 1,5 Lato superiore Filo dell'ago Lato inferiore Tensione del filo Tessuto Ill. 56 Blu Verde Stoffa leggera

1,0 Stoffa di pesantezza media

1,5 Rosso Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Giallo 3,0 3,5 Tensione del filo errata 3,5 Se il filo del crochet inferiore si trova sul lato inferiore del tessuto (ill. 57):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore, o...
• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero inferiore. Filo del crochet inferiore Filo dell'ago Lato superiore Lato inferiore Ill. 57 Tensione del filo errata Se il filo dell'ago è troppo lento (ill. 58):
• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero superiore.
• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero inferiore. Filo del crochet inferiore Lato superiore Filo dell'ago Lato inferiore Ill. 58

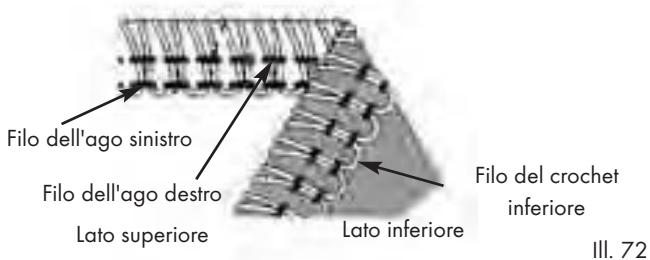

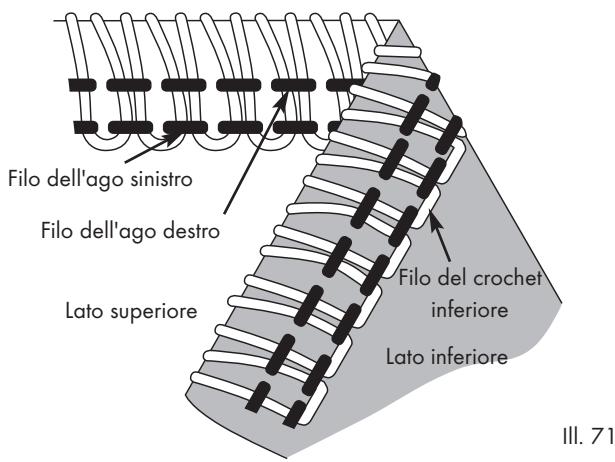

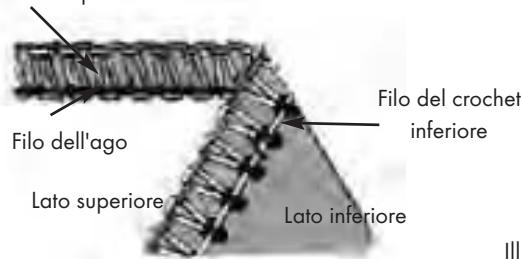

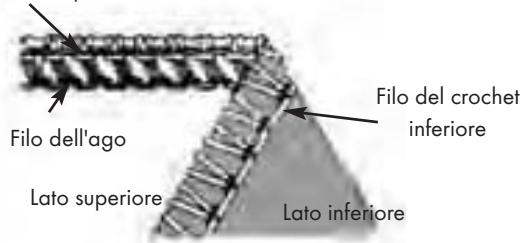

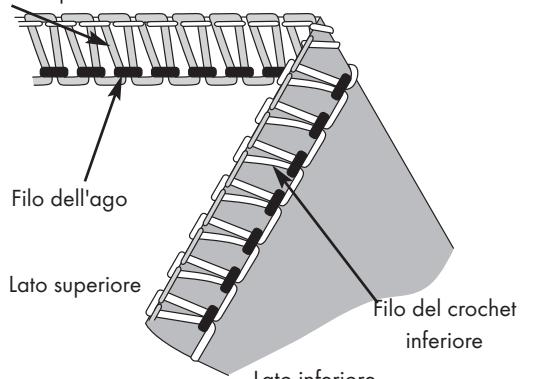

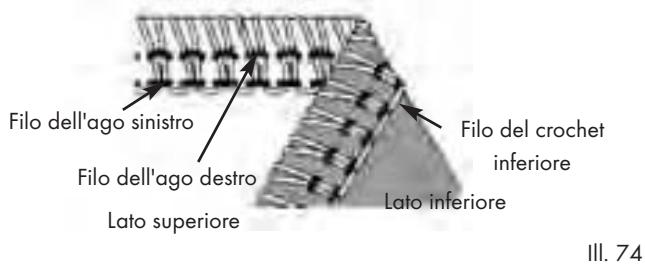

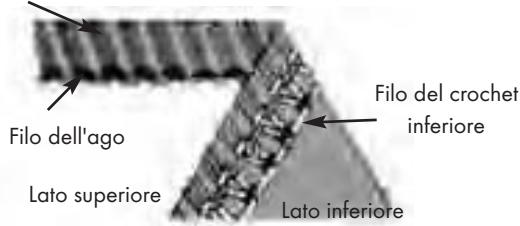

Punto a catenella a 3 fili (overlock) Posizione dell'ago La forma di questo punto è indicata nell'illustrazione 59. Questo punto creato con un ago e 3 fili viene utilizzato per rifinire stoffe normali con punto a sopraggitto. Modificando la posizione dell'ago si ottiene una cucitura a sopraggitto stretto o largo. Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Selettore di larghezza della cucitura

Lunghezza del punto 2-4 Inserto per gancio (crochet) superiore Superfluo Tensione del filo Tessuto Stoffa leggera Blu Verde Rosso Giallo 2,0

2,0 1,0 Tensione del filo corretta Filo del crochet superiore Stoffa di pesantezza media 3,0

3,0 1,5 Filo dell'ago Tensione del filo Tessuto Blu Verde Rosso Giallo Stoffa leggera

3,5 6,5 2,5 Lato superiore Filo del crochet inferiore Lato inferiore Ill. 59 Tensioni dei fili errate Filo del crochet superiore Se il filo del crochet superiore si trova sul lato inferiore del tessuto (ill. 60):

• spostare il selettore di tensione del filo z del crochet superiore (rosso) su un numero superiore, o...
• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero inferiore. Filo dell'ago Lato superiore Filo del crochet inferiore Lato inferiore Ill. 60 Filo del crochet superiore Se il filo del crochet inferiore si trova sul lato superiore del tessuto (ill. 61):
• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore, o...
• spostare il selettore di tensione del filo z del crochet superiore (rosso) su un numero inferiore, o... Filo dell'ago Lato superiore Filo del crochet inferiore Lato inferiore Ill. 61 Filo del crochet superiore Se il filo dell'ago appare troppo lento (ill. 62), spostare il selettore di tensione del filo per il filo dell'ago (blu r o verde t) su un numero superiore. Filo dell'ago Lato superiore Filo del crochet inferiore Lato inferiore Ill. 62

Punto piatto a 3 fili Posizione dell'ago La forma di questo punto è indicata nell'illustrazione 63. Questo punto creato con un ago e 3 fili viene utilizzato per cuciture di bordi o cuciture ribattute e per punti decorativi con fili decorativi. Modificando la posizione dell'ago si ottiene una cucitura a punto piatto stretto o largo (cucitura piatta). Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Tensione del filo Selettore di larghezza della cucitura

Lunghezza del punto 2-4 Inserto per gancio (crochet) superiore Superfluo Tessuto Blu Verde Rosso Giallo Stoffa leggera 0,5

3,0 3,0 Tensione del filo corretta Filo dell'ago Filo del crochet superiore Filo dell'ago Tensione del filo Tessuto Lato superiore Blu Verde Rosso Giallo Stoffa leggera

1,0 7,0 4,0 Filo del crochet inferiore Lato inferiore Ill. 63 Tensioni dei fili errate Se il filo del crochet inferiore è troppo lento (ill. 64):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore, o...
• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero inferiore. Filo dell'ago Filo del crochet superiore Lato superiore Se il filo del crochet superiore è troppo lento (ill. 65):
• spostare il selettore di tensione del filo z del crochet superiore (rosso) su un numero superiore, o...
• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero inferiore. Filo dell'ago Filo del crochet superiore Lato superiore Se il filo dell'ago è troppo lento (ill. 66):
• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero superiore.
• spostare il selettore di tensione del filo n z del crochet superiore (rosso) su un numero inferiore, o... Filo dell'ago Filo del crochet superiore Lato superiore Filo dell'ago Filo del crochet inferiore Lato inferiore Ill. 64 Filo dell'ago Filo del crochet inferiore Lato inferiore Ill. 65 Filo dell'ago Filo del crochet inferiore Lato inferiore Ill. 66

Punto a catenella a sopraggitto a 3 fili (overlock) Posizione dell'ago La forma di questo punto è indicata nell'illustrazione 67. Questo punto con un ago e 3 fili viene utilizzato ad esempio per la cucitura di orli decorativi. Modificando la posizione dell'ago si ottiene una cucitura a catenella sopraggitto con punto stretto o largo. Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Tensione del filo Selettore di larghezza della cucitura

Lunghezza del punto 2-4 Inserto per gancio (crochet) superiore Superfluo Tessuto Blu Verde Rosso Giallo Stoffa leggera 2,0

0,5 7,5 Tensione del filo corretta Filo dell'ago Filo dell'ago Filo del crochet superiore Tensione del filo Tessuto Stoffa leggera Blu Verde Rosso Giallo

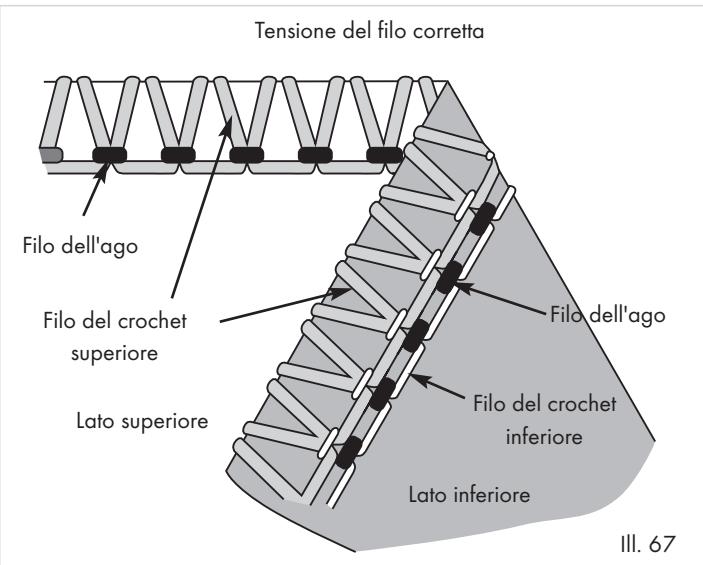

5,0 Filo del crochet inferiore Lato superiore Lato inferiore Ill. 67 Stoffa di pesantezza media

3,0 1,5 8,0 Tensione del filo errata Se il filo del crochet superiore è troppo lento (ill. 68):

• spostare il selettore di tensione del filo n z del crochet superiore (rosso) su un numero superiore, o... Filo dell'ago Filo del crochet superiore Lato superiore Se il filo del crochet inferiore è troppo lento (ill. 69):
• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore, o...
• spostare il selettore di tensione del filo n z del crochet superiore (rosso) su un numero inferiore, o... Filo dell'ago Filo del crochet superiore Lato superiore Se il filo dell'ago è troppo lento (ill. 70):
• spostare il selettore di tensione del filo dell'ago (blu r o verde t) su un numero superiore.
• spostare il selettore di tensione del filo n z del crochet superiore (rosso) su un numero inferiore, o... Filo dell'ago Filo dell'ago Filo del crochet inferiore Lato inferiore Ill. 68 Filo dell'ago Filo del crochet inferiore Lato inferiore Ill. 69 Filo dell'ago Filo del crochet superiore Lato superiore

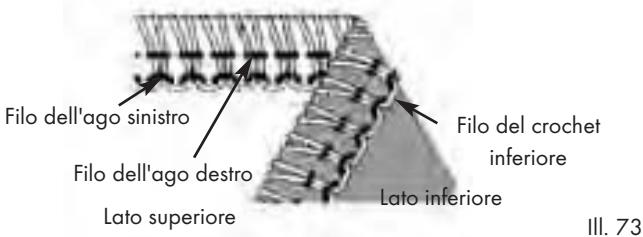

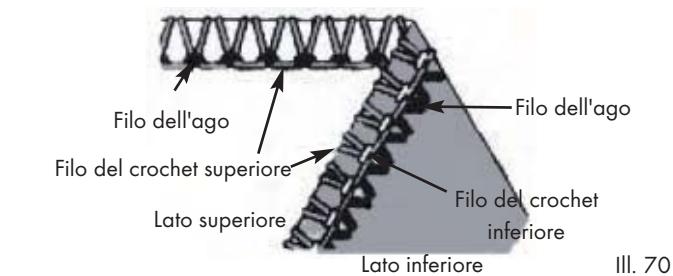

Filo del crochet inferiore Lato inferiore Ill. 70 Punto di sicurezza a 3 fili, molto elastico, finto Posizione dell'ago La forma di questo punto è indicata nell'illustrazione 71. Questo punto con 2 aghi e 3 fili è ideale per stoffe leggere, estremamente estensibili, come ad es. tricot ed elastan. Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Per questo tipo di punto, inserire l'inserto per il crochet superiore nel crochet superiore o. Selettore di larghezza della cucitura

Lunghezza del punto 2-4 Inserto per gancio (crochet) superiore Impiego Tensione del filo corretta Tensione del filo Tessuto Blu Stoffa leggera Stoffa di pesantezza media Stoffa pesante 2,0 3,0 4,0 Verde 1,5 2,0 3,0 Rosso Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Giallo

Filo dell'ago sinistro Filo dell'ago destro 0,5 Lato superiore Filo del crochet inferiore Lato inferiore 1,0 Ill. 71 Tensione del filo errata Se il filo del crochet superiore è troppo lento (ill. 72):

• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore. Filo dell'ago sinistro Filo dell'ago destro Lato superiore Lato inferiore Filo del crochet inferiore Ill. 72 Se il filo dell'ago sinistro è troppo lento (ill. 73):
• spostare il selettore di tensione del filo dell'ago sinistro r (blu) su un numero superiore. Filo dell'ago sinistro Filo dell'ago destro Lato superiore Filo del crochet inferiore Lato inferiore Ill. 73 Se il filo dell'ago destro è troppo lento (ill. 74):
• spostare il selettore di tensione del filo dell'ago destro t (verde) su un numero superiore. Filo dell'ago sinistro Filo dell'ago destro Lato superiore Filo del crochet inferiore Lato inferiore Ill. 74

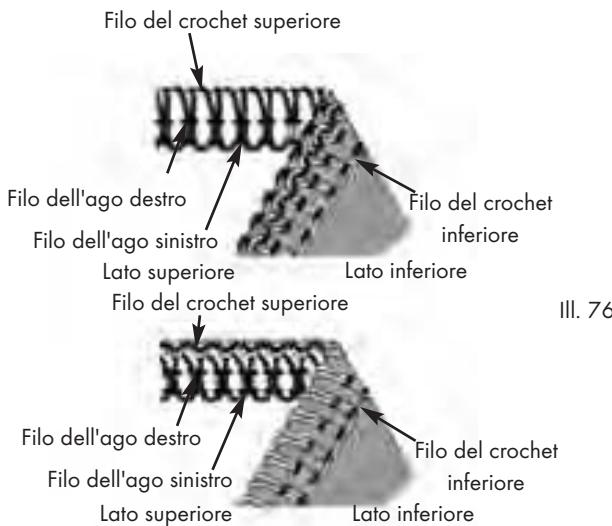

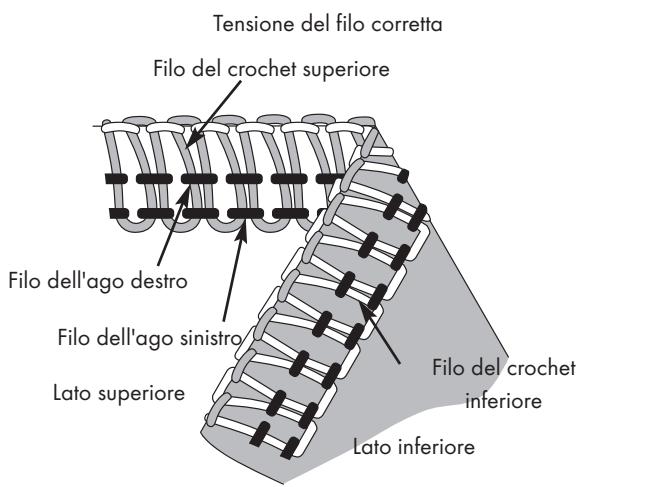

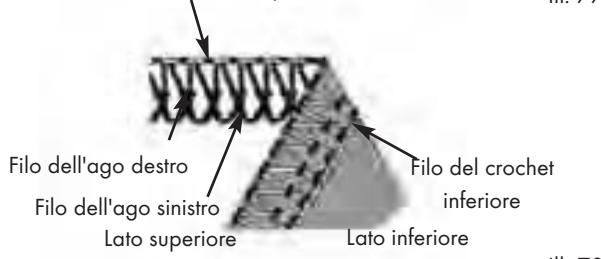

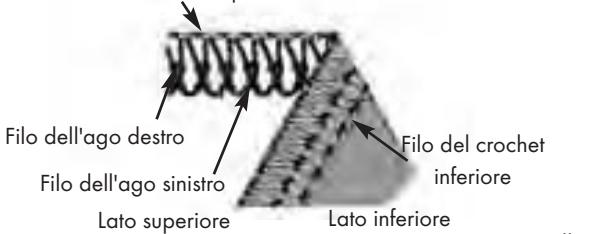

Punto di sicurezza a 4 fili, molto elastico, finto Posizione dell'ago La forma di questo punto è indicata nell'illustrazione 75. Questo punto con 2 aghi e 4 fili è ideale per stoffe da medie a pesanti, estensibili, come ad es. stoffe a doppia maglia e abbigliamento per il nuoto. È indicato per connettere due tessuti e nel contempo rifinirne gli orli. Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Selettore di larghezza della cucitura

Lunghezza del punto 2-4 Inserto per gancio (crochet) superiore Superfluo Tensione del filo Tessuto Blu Verde Rosso Tensione del filo corretta Giallo Filo del crochet superiore Stoffa leggera 2,5 2,0 2,5 2,0 Stoffa di pesantezza media 3,0 2,0 3,0 2,0 Filo dell'ago destro Filo dell'ago sinistro Stoffa pesante 4,0 2,5 4,0 2,5 Filo del crochet inferiore Lato superiore Lato inferiore Ill. 75 Tensione del filo errata Filo del crochet superiore Se il filo del crochet superiore si trova sul lato inferiore del tessuto (ill. 76):

• spostare il selettore di tensione del filo z del crochet superiore (rosso) su un numero superiore, o...
• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero inferiore. Filo dell'ago destro Filo del crochet inferiore Filo dell'ago sinistro Lato inferiore Lato superiore Filo del crochet superiore Ill. 76 Se il filo del crochet inferiore si trova sul lato superiore del tessuto (ill. 77):
• spostare il selettore di tensione del filo del crochet inferiore u (giallo) su un numero superiore, o...
• spostare il selettore di tensione del filo n z del crochet superiore (rosso) su un numero inferiore, o... Filo dell'ago destro Filo del crochet Filo dell'ago sinistro inferiore Lato superiore Lato inferiore Filo del crochet superiore Ill. 77 Se il filo dell'ago sinistro è troppo lento (ill. 78):
• spostare il selettore di tensione del filo dell'ago sinistro r (blu) su un numero superiore. Filo dell'ago destro Filo dell'ago sinistro Lato superiore Filo del crochet superiore Se il filo dell'ago destro è troppo lento (ill. 79):
• spostare il selettore di tensione del filo dell'ago destro t (verde) su un numero superiore. Filo dell'ago destro Filo dell'ago sinistro Lato superiore

Filo del crochet inferiore Lato inferiore Ill. 78 Filo del crochet inferiore Lato inferiore Ill. 79 Orli arrotolati Con questa macchina si possono eseguire vari tipi di orli arrotolati. Nella cucitura di orli arrotolati, il bordo da cucire viene arrotolato e provvisto di cucitura a sopraggitto. Le stoffe più adatte a questo tipo di orli sono leggere, come ad esempio batista, chiffon, organza, ecc. Le stoffe pesanti o rigide non sono adatte per l'esecuzione di questo tipo di orlo.

• Rimuovere l'ago sinistro.

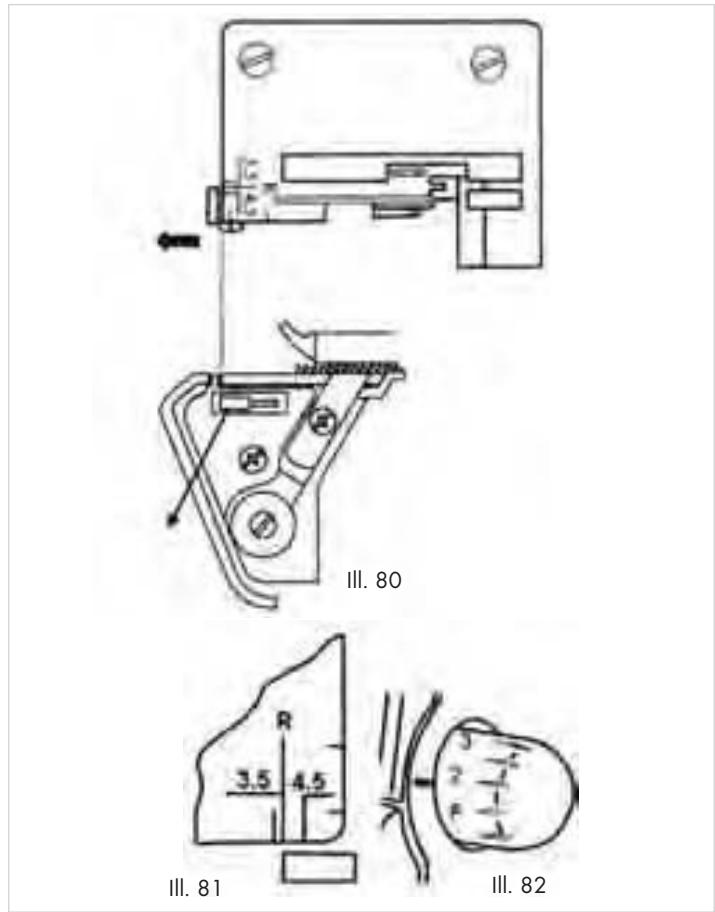

• Impostare il selettore di larghezza della cucitura d su "R" (ill. 80).
• Dirigere la piastra di appoggio della levetta della larghezza di cucitura sulla marcatura "R" sulla placca dell'ago ruotando la manopola di impostazione della larghezza del punto f (ill. 81).
• Impostare la rotella di impostazione della lunghezza del punto 5 su "F - 2" (ill. 82). In tal modo si ottiene una cucitura sottile.
• Per l'orlo arrotolato utilizzare aghi di categoria n. 14. Suggerimenti:
• Per un orlo arrotolato possono essere utilizzate varie combinazioni di fili. Per ottenere orli arrotolati particolarmente belli (orli arrotolati a 3 fili), utilizzare filato voluminizzato (filo in poliammide voluminizzato/ Woolly Nylon) come filo per il crochet superiore e filo normale per gli aghi e il crochet inferiore. Per un orlo arrotolato a 2 fili utilizzare filato voluminizzato per il filo del crochet inferiore e filo normale per gli aghi.
• All'inizio della cucitura, tenere ferma la catenella vuota per impedire che si arrotoli nella cucitura.
• Applicare una lieve tensione al tessuto in direzione della cucitura. In tal modo la cucitura sarà più sottile.
• Prima di tagliare la catenella vuota nei pressi del tessuto, versare una gocciolina di colla per tessuti sulla cucitura e lasciarla asciugare. Controllare prima la resistenza dei colori del tessuto. Ill. 80 Ill. 82 Ill. 81 Orlo arrotolato a 3 fili Posizione dell'ago La forma di questo punto è indicata nell'illustrazione 83. Filo del crochet superiore Tensione del filo Blu Verde Rosso Selettore di larghezza della cucitura

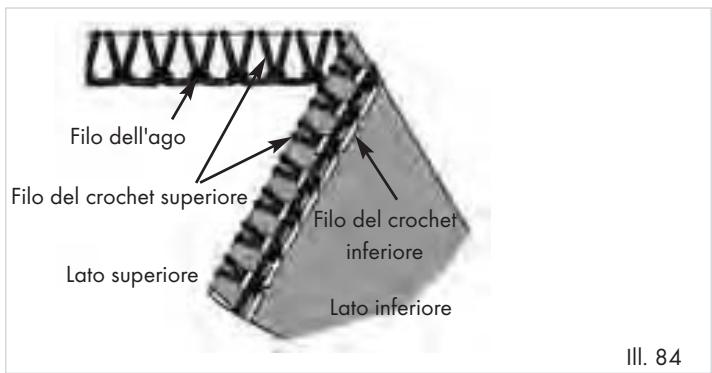

Lunghezza del punto F-2 Inserto per gancio (crochet) superiore Superfluo Giallo Poliestere

2,0 7,5 3,0 Filo voluminizzato

2,0 2,0 2,0 Impostare i selettori di tensione del filo r t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Filo del crochet superiore Filo dell'ago Lato superiore Orlo arrotolato overlock crochet superiore a 3 fili Filo del crochet inferiore Lato inferiore Ill. 83 La forma di questo punto è indicata nell'illustrazione 84. Impostare i selettori di tensione t z u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Filo del crochet superiore Blu Verde Rosso Giallo Poliestere

2,0 5,5 7,0 Filo voluminizzato

2,5 Tensione del filo Filo dell'ago Filo del crochet superiore Lato superiore Filo del crochet inferiore Lato inferiore Ill. 84

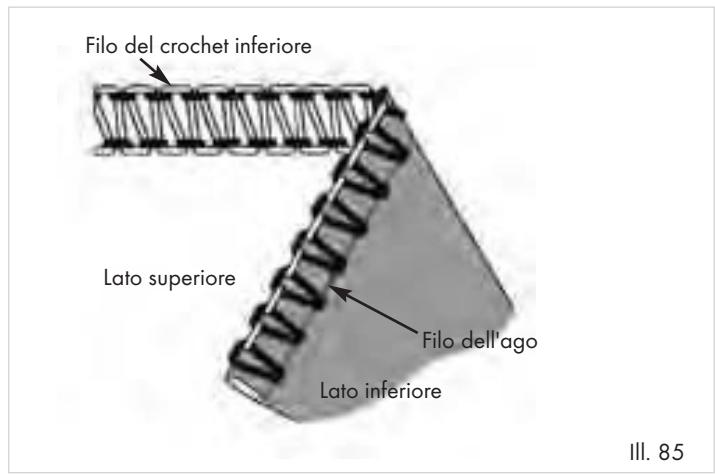

Orlo arrotolato a 2 fili La forma di questo punto è indicata nell'illustrazione 85. Impostare i selettori di tensione del filo t u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Per questo tipo di punto, inserire l'inserto per il crochet superiore nel crochet superiore o. Posizione dell'ago Selettore di larghezza della cucitura

Lunghezza del punto F-2 Inserto per gancio (crochet) superiore Impiego Filo del crochet inferiore Filo del crochet inferiore Filo voluminizzato Tensione del filo Blu

Verde Rosso Giallo 1,5 Inserimento dell'inserto del crochet superiore 1,5 Lato superiore Filo dell'ago Lato inferiore Ill. 85 Orlo arrotolato overlock crochet inferiore a 2 fili Posizione dell'ago La forma di questo punto è indicata nell'illustrazione 86. Impostare i selettori di tensione del filo t u sui valori corretti (v. tabella) ed eseguire una cucitura di prova sul materiale utilizzato. Per questo tipo di punto, inserire l'inserto per il crochet superiore nel crochet superiore o. Filo del crochet inferiore Poliestere Filo voluminizzato Selettore di larghezza della cucitura

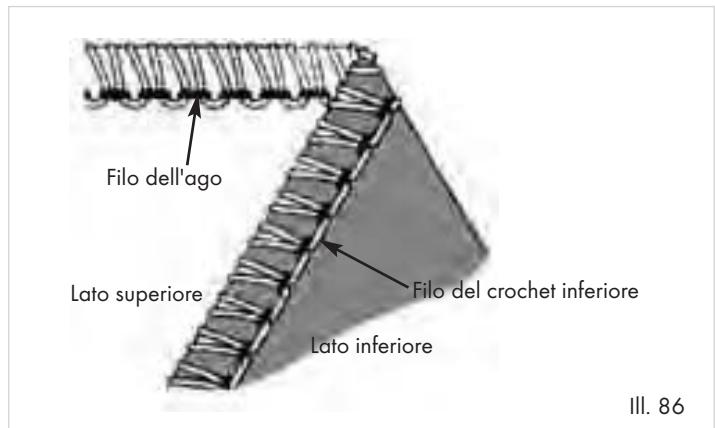

Lunghezza del punto F-2 Inserto per gancio (crochet) superiore Impiego Tensione del filo Blu

Verde 2,0 1,5 Rosso Inserimento dell'inserto del crochet superiore Inserimento dell'inserto del crochet superiore Giallo Filo dell'ago 2,0 Lato superiore 1,5 Filo del crochet inferiore Lato inferiore Ill. 86

Cuciture decorative a punto piatto Per ottenere delle cuciture decorative a punto piatto, impostare la tensione del filo per un punto overlock a 3 fili. Eseguire una cucitura e quindi tirare il tessuto cucito per appiattire la cucitura. Il punto piatto può essere impiegato come cucitura decorativa di montaggio o come semplice cucitura decorativa (ill. 87, filo scuro). Suggerimenti:

• Controllare la corretta tensione dei fili per consentire che il tessuto si possa tirare adeguatamente dopo la cucitura.
• Utilizzare un filo decorativo per il crochet superiore, perché è il filo più importante e quello che resta visibile. Ill. 87

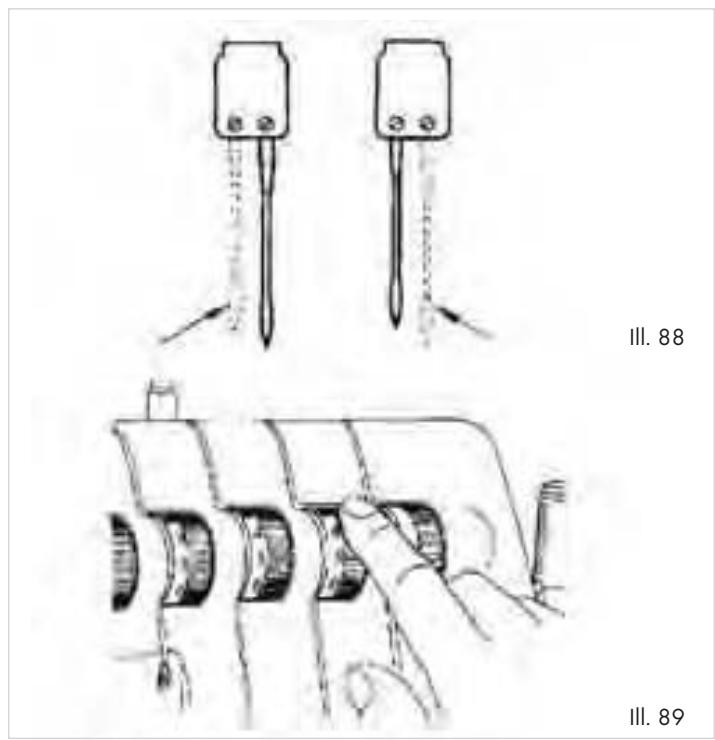

2. Impostare l'impostazione consigliata di tensione per una cucitura overlock a 3 fili (ill. 89).

3. Impostare quindi le tensioni del crochet superiore (verde o blu) in modo

che siano molto più allentate.

4. Allentare anche un po' la tensione del filo del crochet superiore (rosso).

5. Impostare quindi la tensione del filo del crochet inferiore (giallo) in

modo che sia più elevata. Ill. 89 Cucitura a punto piatto come cucitura di montaggio

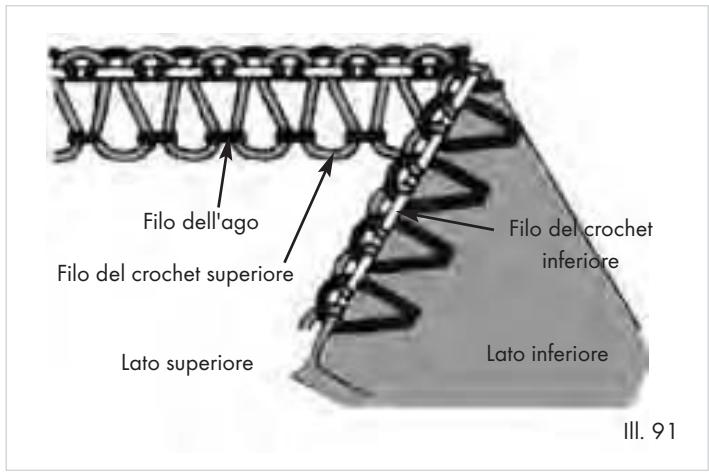

• Collocare i due tessuti da cucire insieme sovrapposti sul lato sinistro, per ottenere un punto decorativo sul lato destro.

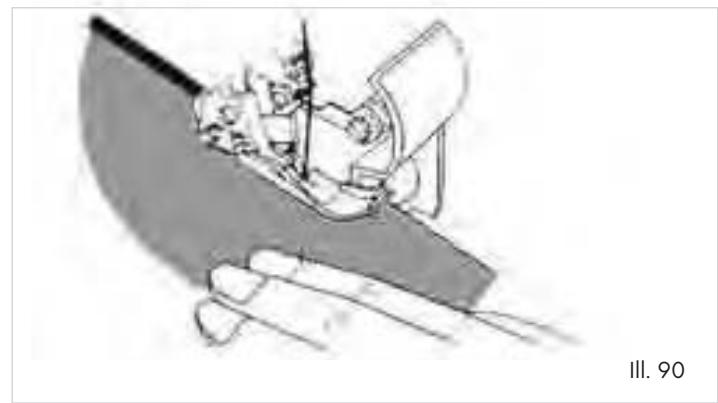

• Eseguire la cucitura e tagliare via la stoffa in eccesso (ill. 90). Ill. 90 La forma di questo punto è indicata nell'illustrazione 91.
• Il filo superiore (filo dell'ago) (verde o blu) avrà quindi un andamento a V sul lato sinistro della stoffa.
• Il filo del crochet inferiore avrà un andamento diritto sul bordo della stoffa.
• Tirare i due strati di tessuto, separandoli, da entrambi i lati della cucitura per ottenere dei punti piatti. Filo dell'ago Filo del crochet superiore Lato superiore Filo del crochet inferiore Lato inferiore Ill. 91

Cucitura a punto piatto come cucitura decorativa

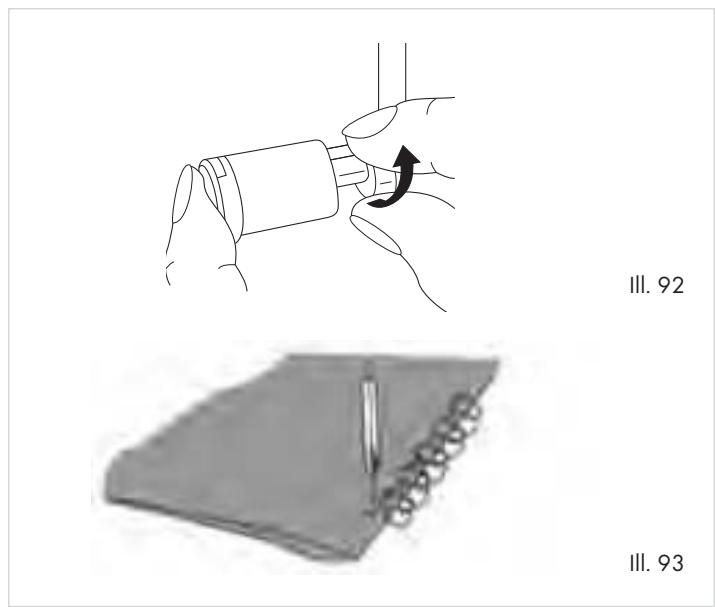

• Impostare la lama superiore mobile i in posizione di riposo (ill. 92). Il tessuto non viene tagliato da questo tipo di cucitura.
• Piegare il tessuto in modo tale che entrambi i lati sinistri siano sovrapposti. Ill. 92
• Collocare il tessuto in modo tale che una parte del punto venga cucita al di fuori del tessuto (ill. 93).
• Eseguire la cucitura.
• Aprire quindi il tessuto. I punti si appiattiranno. Ill. 93 Orlo cieco overlock L'orlo cieco overlock è adatto soprattutto per i tessuti a maglia. Con esso si ottiene una rifinitura degli orli resistente e quasi invisibile (ill. 94). In un unico procedimento viene tagliato il tessuto in eccesso, viene rifinito l'orlo e i bordi vengono provvisti di una cucitura overlock. Ill. 94

1. Rimuovere l'ago sinistro e impostare la macchina per ottenere un punto

overlock sottile a 3 fili.

2. Impostare la lunghezza dei punti su 4.

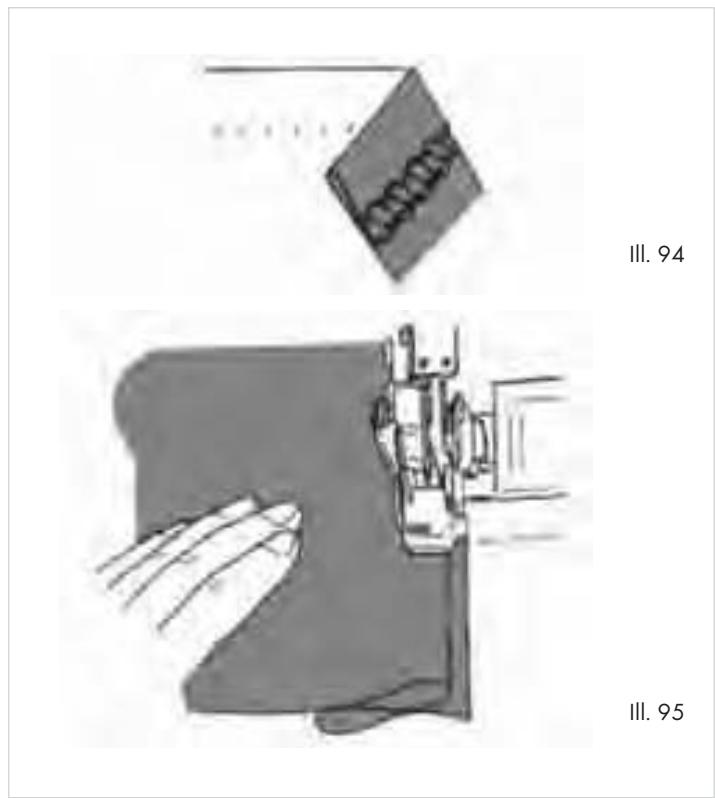

3. Piegare l'orlo prima a sinistra e poi a destra in modo che il bordo della

stoffa sopravanzi di 6 mm sulla prima piega (ill. 95).

4. Cucire cautamente vicino alla piega. In tal caso l'ago deve cucire

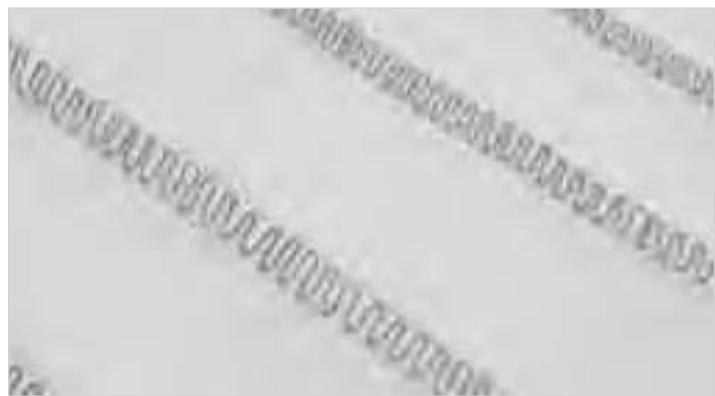

esattamente nell'angolo della piega. Ill. 95 Nervature Per inserire più decorazioni sul capo di abbigliamento, prima della rifinitura è possibile inserire delle nervature (ill. 96). Le nervature sono cuciture decorative, come indicato dall'illustrazione 96.

1. Rimuovere l'ago sinistro e impostare la macchina per ottenere un punto

overlock sottile a 3 fili.

2. Impostare la lama superiore mobile i in posizione di riposo.

3. Per ottenere un risultato uniforme, tracciare sul tessuto il numero di

nervature desiderate con gesso per sartoria.

4. Piegare la stoffa a sinistra e cucirla.

5. Dopo aver cucito tutte le nervature, stirarle tutte in una direzione, in

modo che siano uniformemente appiattite. Ill. 96

Cucitura degli angoli Angoli esterni Riga di taglio

1. Prima e dopo l'angolo cucire fino a circa 2 cm dalla linea di cucitura

2. Cucire un punto più avanti rispetto alla marcatura "A" del disegno e

quindi fermarsi (ill. 97). Ill. 97

3. Sollevare ago e piedino premistoffa a.

4. Tirare il tessuto all'indietro fino ad allentare il filo che viene trattenuto

dalla levetta della placca dell'ago e. (Per un migliore riconoscimento, il piedino premistoffa a non è raffigurato nell'illustrazione adiacente ill. 98).

5. Ruotare il tessuto da cucire e abbassare il piedino premistoffa a, in

modo che la lama superiore i sia allineata con il bordo di taglio (ill. 99).

6. Tirare i fili liberi verso l'alto e continuare a cucire.

Ill. 98 Ill. 99 Angoli interni

1. Tagliare il tessuto al margine della cucitura.

2. Impostare la lama superiore i in posizione di riposo (ill. 100).

3. Cucire sul bordo di taglio (ill. 101).

4. Arrestare la cucitura poco prima di arrivare all'angolo.

5. Eseguire una piega al punto in cui si trova l'angolo in modo che i due

bordi formino una linea (ill. 102).

6. Cucire lentamente sull'angolo lontano dal secondo bordo.

Fare attenzione a non includere la piega nella cucitura! Ill. 101 Ill. 102

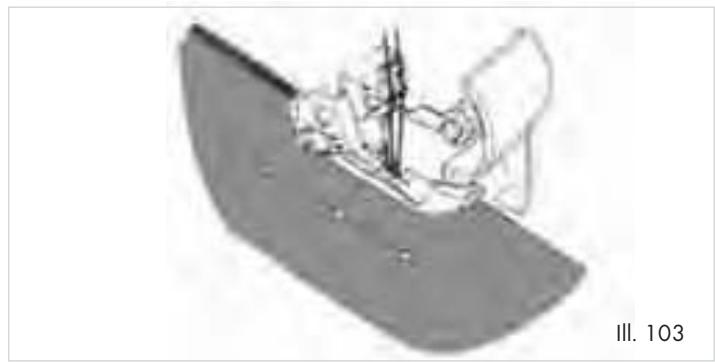

Consigli e suggerimenti Inserimento degli spilli Inserire gli spilli sempre a sinistra del piedino premistoffa a (ill. 103). In tal modo gli spilli non si troveranno nell'area di taglio delle lame i s e si potranno facilmente rimuovere. Attenzione! Danni all'apparecchio! Non cucire mai sopra gli spilli o su altri materiali duri. Le lame i s possono danneggiarsi irreparabilmente! Ill. 103 Fissaggio della catenella Per evitare che la catenella si allenti, infilarla in un ago da cucito a mano. Per bloccare la catenella, infilare l'ago all'estremità della cucitura. Rinforzo delle cuciture La cucitura può essere rinforzata includendovi un nastrino di tessuto spigato. A tale scopo, guidare il nastro attraverso l'intaglio nell'area anteriore del piedino premistoffa a (ill. 104). Ill. 104 Inserire il nastro sotto il piedino premistoffa verso il retro ed eseguire la cucitura. In tal modo il nastro viene incluso nella cucitura (ill. 105). Ill. 105 Bordature

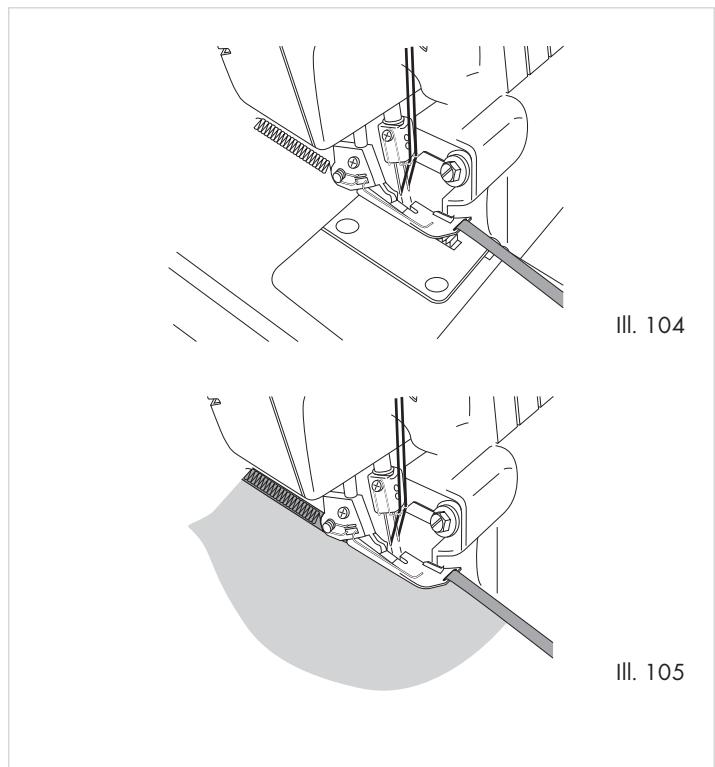

1. Impostare la lama superiore i in posizione di riposo.

2. Rimuovere l'ago destro e il relativo filo.

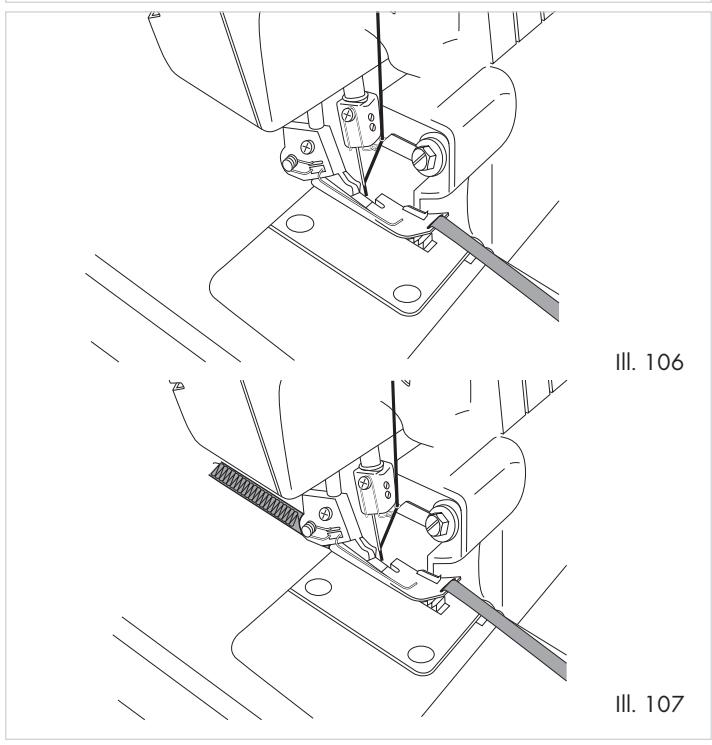

3. Tirare l'inserto del cordoncino (filo o nastro spigato) attraverso l'intaglio

nell'area anteriore del piedino premistoffa a (ill. 106). Ill. 106

4. Inserire l'inserto del cordoncino sotto il piedino premistoffa a e cucire

a catenella per la lunghezza desiderata (ill. 107). Le bordature si possono quindi utilizzare singolarmente o in combinazione. Ill. 107

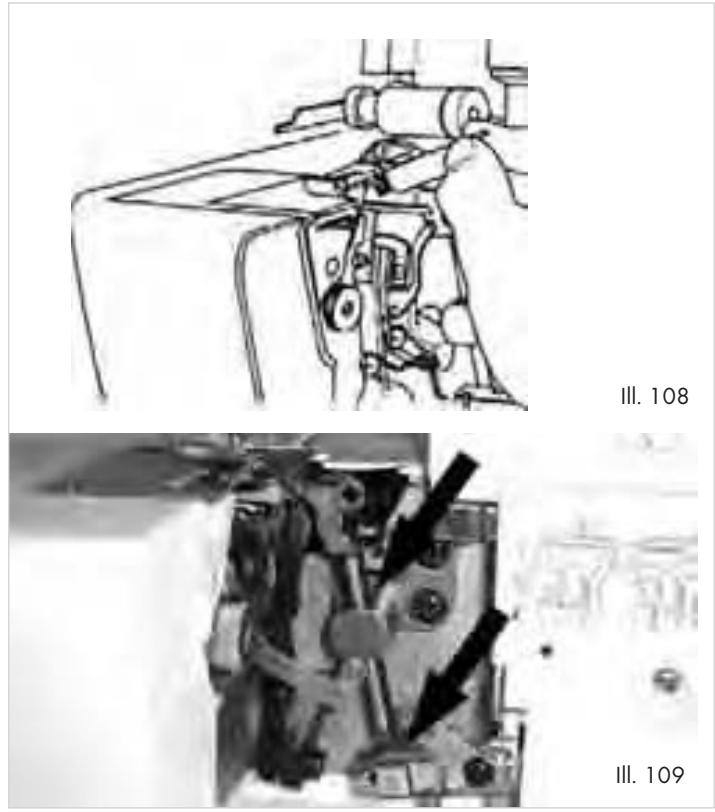

Manutenzione e pulizia Attenzione! Staccare sempre la spina dalla presa di corrente prima della pulizia o della manutenzione. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni! Pulizia e lubrificazione

• Rimuovere regolarmente polvere e residui dall'area dei crochet e delle lame. Per farlo si può utilizzare il pennello accluso (ill. 108).
• Pulire la macchina con un panno leggermente inumidito. Ill. 108
• Lubrificare regolarmente la macchina sui punti di lubrificazione indicati sull'illustrazione 109. Utilizzare a tale scopo esclusivamente olio per macchine da cucire. Ill. 109 Sostituzione della lama inferiore Attenzione! Staccare sempre la spina dalla presa di corrente prima della sostituzione della lama s. Ciò impedisce un avvio involontario dell'apparecchio. In caso contrario sussiste il rischio di lesioni! Sostituire la lama inferiore s non appena si nota che la lama inferiore s non esegue più tagli corretti e precisi. Utilizzare l'illustrazione 110 come ausilio.

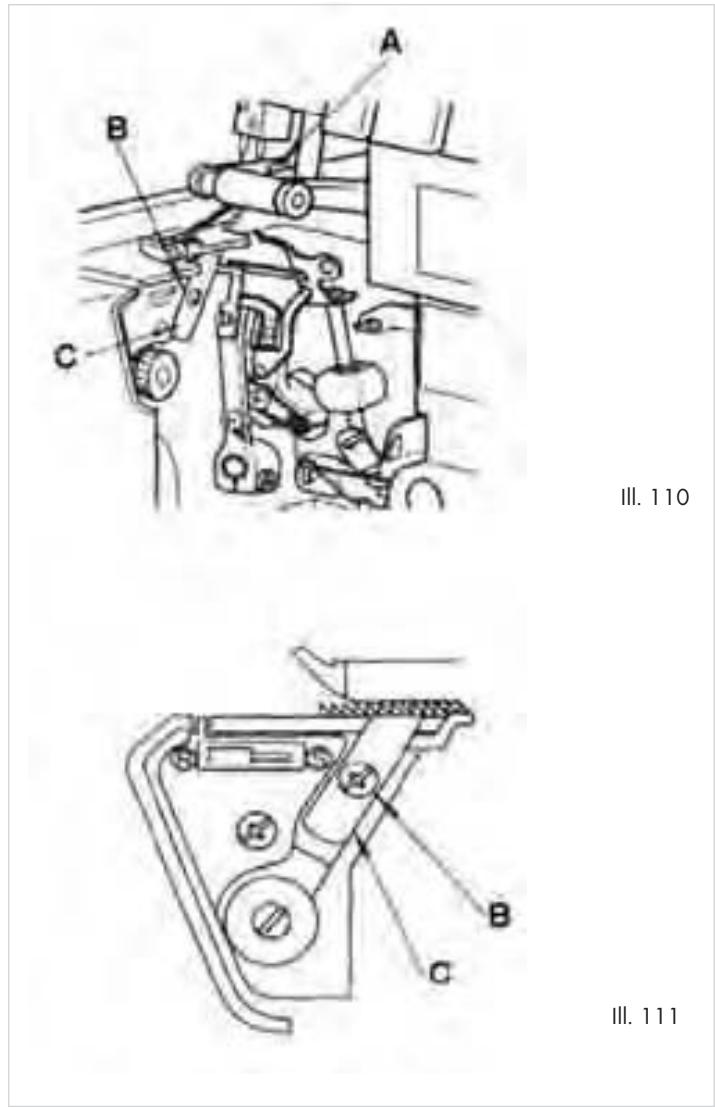

1. Aprire lo sportello frontale 0.

2. Impostare la lama superiore i in posizione di riposo (A).

3. Rimuovere la vite della lama inferiore s (B) e rimuovere la lama s (C)

4. Spingere la nuova lama s nel supporto e avvitarla saldamente.

5. Impostare la lama superiore i in posizione di lavoro e chiudere lo

sportello frontale 0. Ill. 110 Ill. 111

Conservazione Attenzione: staccare sempre la spina dalla presa prima di riporre via la macchina. In tal modo si evita l'azionamento involontario dell'apparecchio e il conseguente pericolo di lesioni nonché il surriscaldamento dell'apparecchio stesso! Se non si utilizza la macchina, coprirla sempre con l'apposita calotta di copertura. In tal modo si può proteggere la macchina dalla polvere. Conservare la macchina in un luogo asciutto e pulito. Trasportare sempre la macchina dalla maniglia estraibile. Smaltimento Non smaltire per alcun motivo l'apparecchio insieme ai normali rifiuti domestici. Questo prodotto è soggetto alla Direttiva Europea 2002/96/EC. Smaltire tutto il materiale di imballaggio in modo ecocompatibile. Non gettare l'apparecchio insieme ai normali rifiuti domestici. Non eseguire sversamenti nello scarico della fognatura. Smaltire l'olio attraverso un ente di smaltimento autorizzato o tramite l'ente di smaltimento comunale. Smaltire l'apparecchio attraverso un'azienda di smaltimento autorizzata o attraverso l'ente di smaltimento comunale. Rispettare le prescrizioni attualmente in vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente. Garanzia e assistenza Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisto. Nei casi contemplati dalla garanzia, mettersi in comunicazione telefonicamente con il centro di assistenza più vicino. Solo in tal modo è possibile garantire una spedizione gratuita della merce. La garanzia copre solo i difetti del materiale o di fabbricazione, ma non i danni derivanti dal trasporto, danni alle parti fragili o soggette a usura, come ad es. interruttori o accumulatori. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato da interventi in garanzia. Ciò vale anche per le parti sostituite e riparate. I danni e difetti eventualmente presenti già al momento dell'acquisto devono essere segnalati subito dopo il disimballaggio, e comunque entro e non oltre due giorni dalla data di acquisto. Le riparazioni eseguite al termine del periodo di garanzia sono a pagamento. Assistenza Italia Tel.: 02 36003201 E-Mail: kompernass@lidl.it Assistenza Svizzera Tel.: 0842 665566 (0,08 CHF/Min., telefonia mobile max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch Importatore KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com

Guasti e possibili rimedi Problema Causa Risoluzione

• Gli aghi sono piegati, spuntati o danneggiati alla punta.

• Inserire nuovi aghi.

• Gli aghi non sono stati inseriti correttamente.

• Inserire correttamente gli aghi nell'apposito supporto.

• La stoffa è stata tirata eccessivamente

• Guidare cautamente la stoffa con entrambe le mani.

• Il filo non è stato infilato correttamente.

• Infilare il filo correttamente.

• La tensione del filo è troppo alta.

• Ridurre la tensione del filo.

• Gli aghi non sono stati inseriti correttamente.

• Inserire correttamente gli aghi nell'apposito supporto.

• Gli aghi sono piegati, spuntati o danneggiati alla punta.

• Inserire nuovi aghi.

• Gli aghi non sono stati inseriti correttamente.

• Inserire correttamente gli aghi nell'apposito supporto.

• Il filo non è stato infilato correttamente.

• Controllare l'andamento dei singoli fili.

• La tensione del filo è errata.

• Correggere la tensione del filo.

• Il filo non si sposta.

• Controllare l'andamento dei singoli fili.

• La tensione del filo è troppo alta.

• Regolare la tensione del filo.

• Il filo non è stato infilato correttamente.

• Infilare il filo correttamente.

• Il filo si impiglia.

• Controllare l'andamento dei singoli fili.

• Trasporto differenziale non impostato.

• Impostare correttamente il trasporto differenziale. La stoffa non viene tagliata in modo preciso

• Le lame sono poco affilate o installate erroneamente.

• Sostituire la lama o installarla correttamente. I bordi della stoffa si arricciano

• Troppa stoffa su un punto.

• Modifica della larghezza della cucitura. Rottura degli aghi Il filo si spezza I punti vengono saltati I punti sono irregolari Le cuciture formano pieghe
