MODE D'EMPLOI SON 90 A1 SILVERCREST

Consignes de sécurité

Caractéristiques techniques

Description de l'appareil

Amener la lame supérieure en position de repos

Informations sur les aiguilles

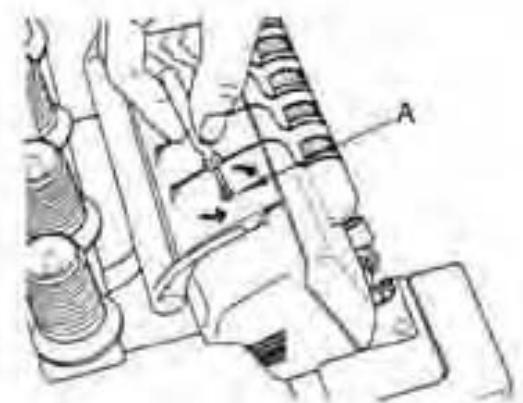

Élément du boucleur supérieur

Ouvrir le capot avant

• Remarques générales concernant l'enfilage p. 44
• Enfiler le fil du boucleur supérieur (rouge) p. 44
• Enfiler le fil du boucleur inférieur (jaune) p. 46
• Enfiler le fil pour l’aiguille droite (vert) p. 47
• Enfiler le fil pour l’aiguille gauche (bleu) p. 49
• Marche d'essai Changement de fil (regroupement) p. 50

Réglage de la longueur de piqûre

Réglage de la largeur de couture

... par l'usage de l'aiguille droite ou gauche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51 ... en tournant le bouton de réglage de la largeur de couture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52 Réglage du bouton de réglage de la largeur de couture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52 Réglage de la pression du pied-de-biche

Alimentation différentielle

Mode de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 Point de surjet pour fronces - Réglages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 Point de surjet élastique - Réglages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 Couture à main libre

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une tierce personne, remettez- lui également le mode d'emploi.

• Ourlets roulés p. 55
• Réaliser une chaînette et couture d'essai p. 56
• Réglages de tension recommandés p. 56
• Point de remmaillage de surjet à 2 fils (overlock) p. 57

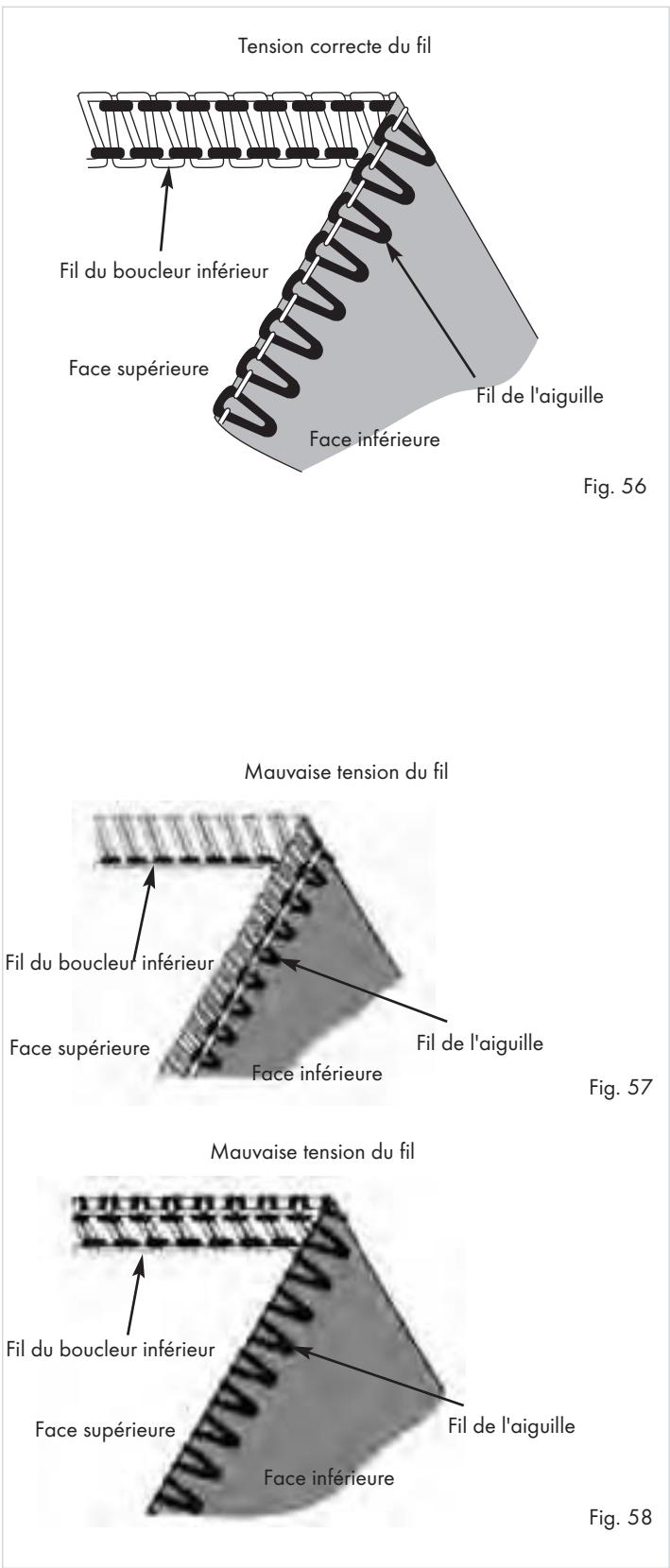

• Point de surjet à 2 fils p. 58
• Point de remmaillage à 3 fils (overlock) p. 59

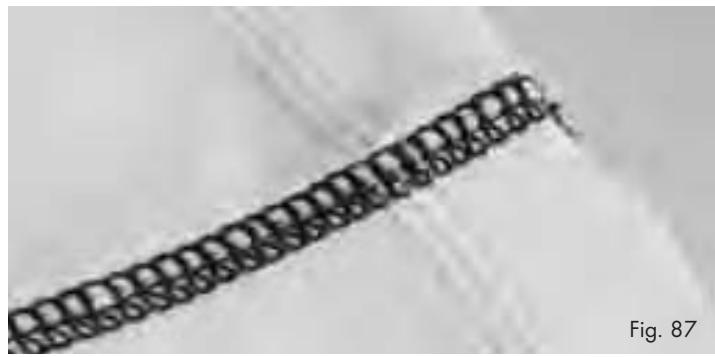

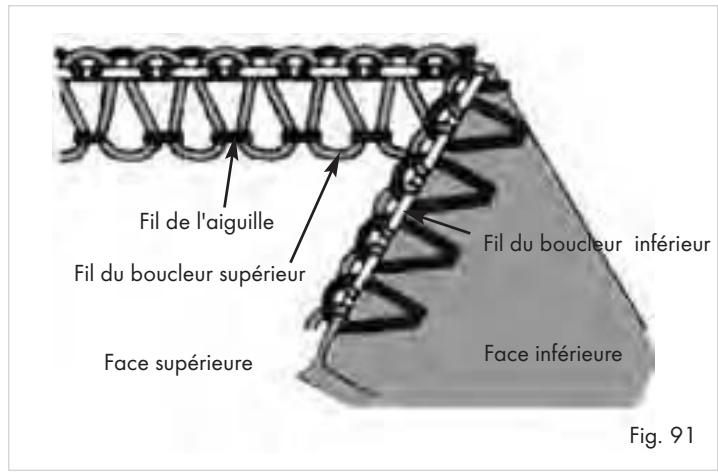

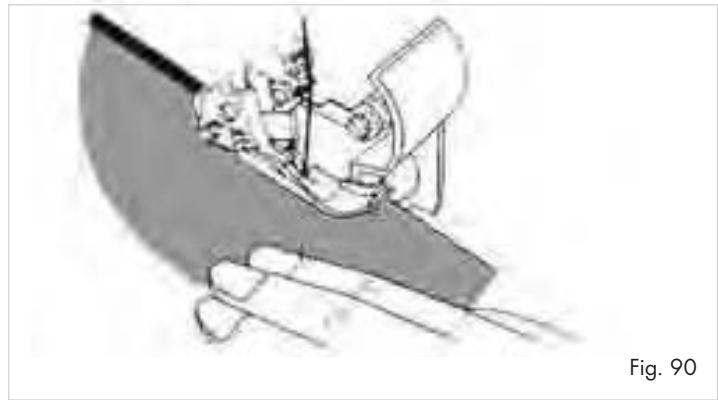

• Couture flatlock à 3 fils p. 60

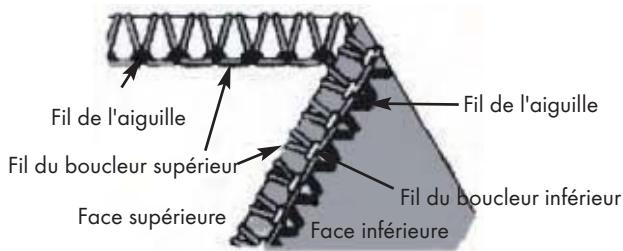

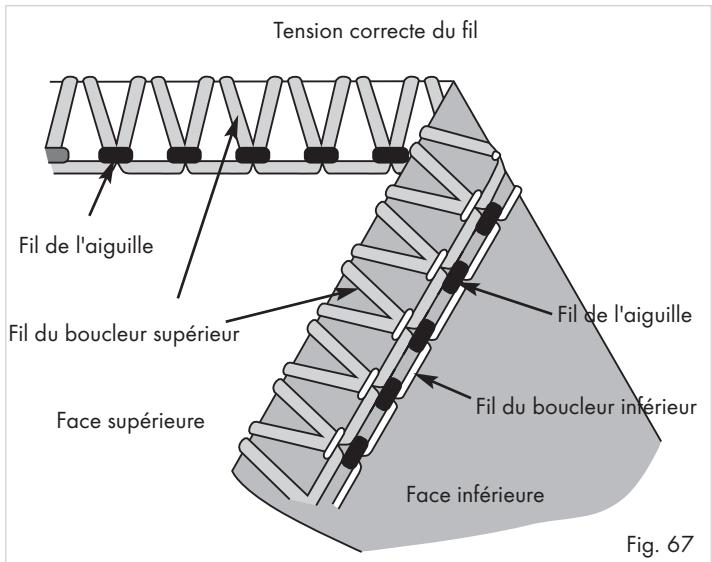

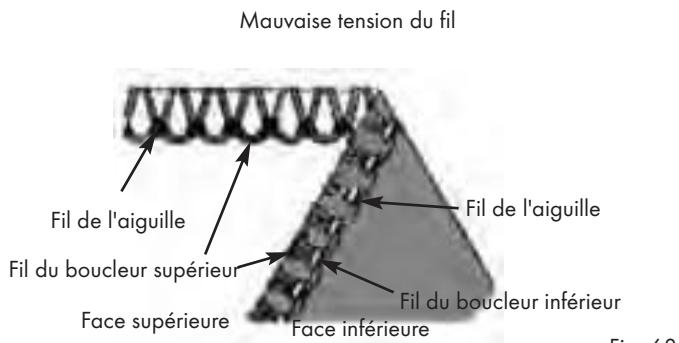

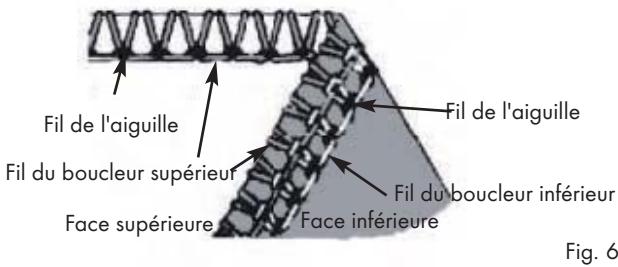

• Point de remmaillage de surjet à 3 fils (overlock) p. 61

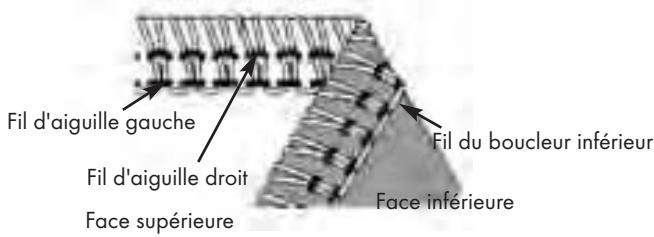

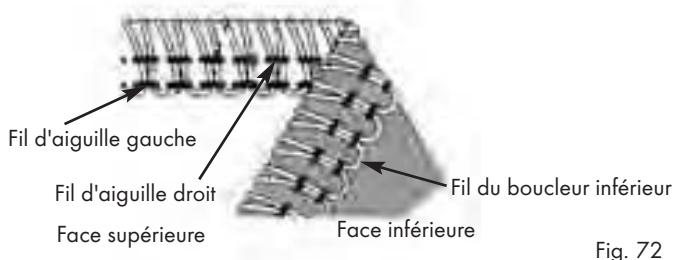

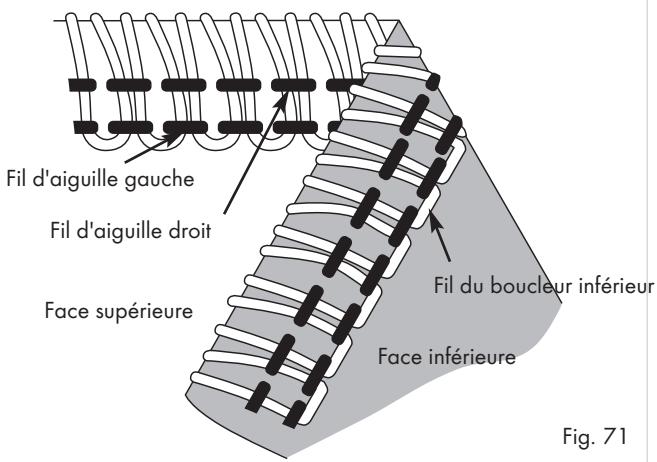

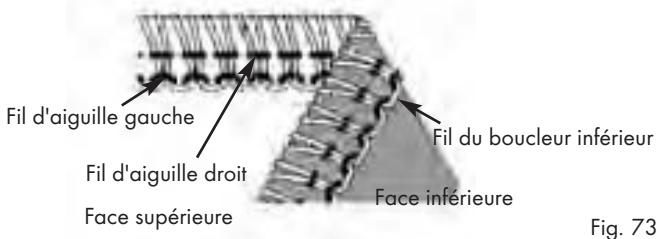

• Faux-point de couture et surjet simultanés à 3 fils, très extensible p. 62

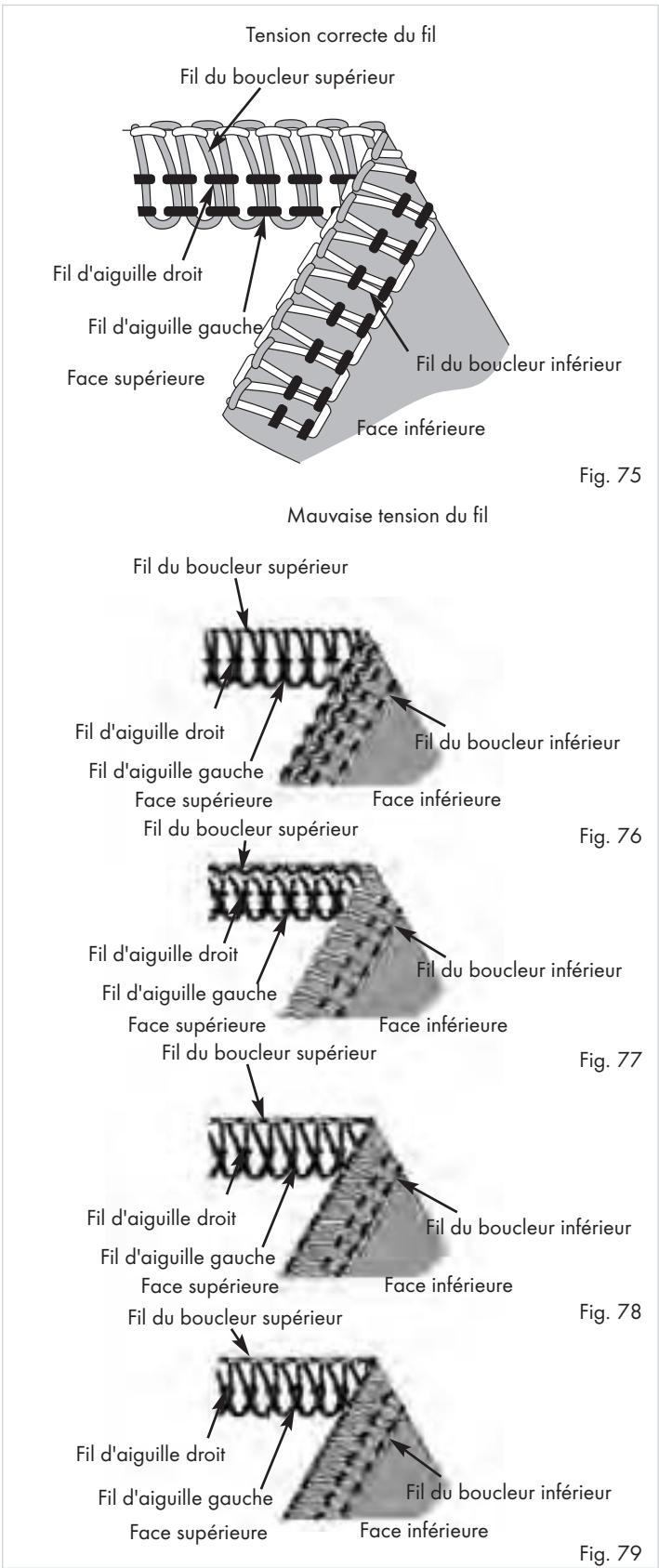

• Faux-point de couture et surjet simultanés à 4 fils, très extensible Ourlets roulés p. 63

• Ourlet roulé à 3 fils p. 64

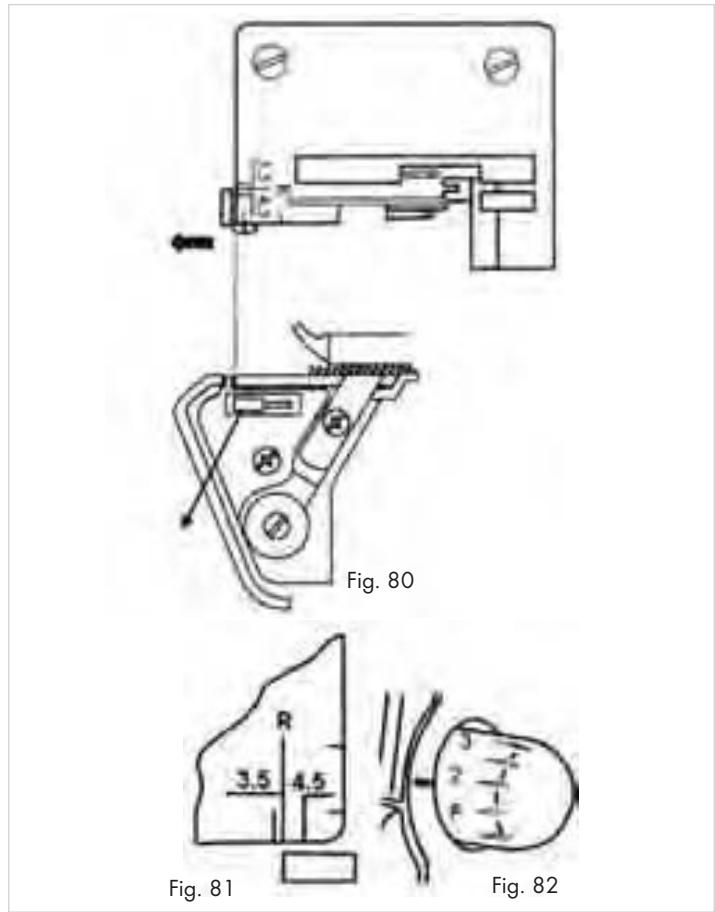

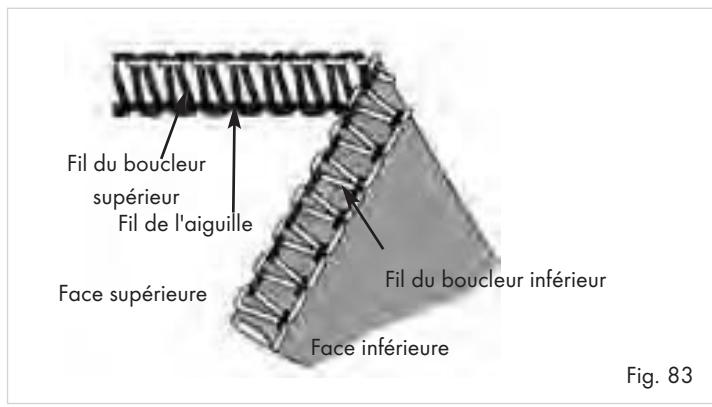

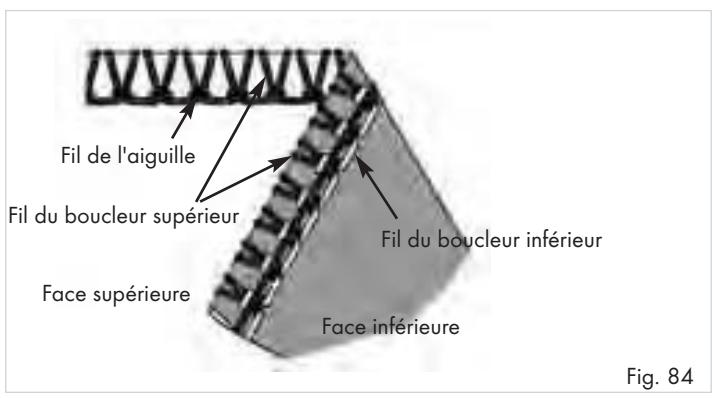

• Ourlet roulé à point de surjet boucleur supérieur à 3 fils p. 64

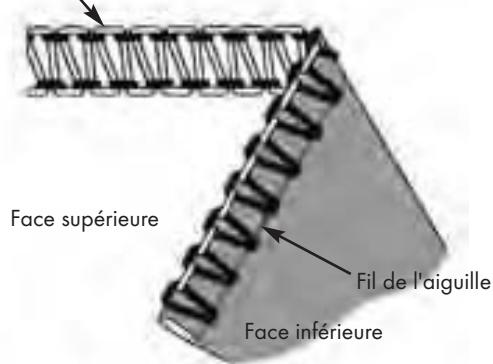

• Ourlet roulé à 2 fils p. 65

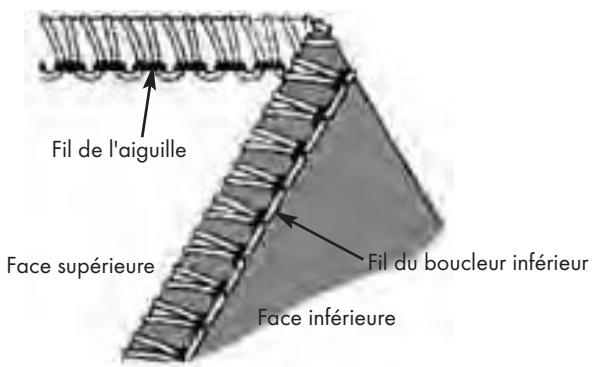

• Ourlet roulé à point de surjet boucleur inférieur à 2 fils Coutures ornementales flatlock p. 65

Garantie et service après-vente

MACHINE À COUDRE OVERLOCK

Usage conforme La machine à coudre overlock est prévue ... – pour une utilisation comme appareil portatif, – pour galonner les bordures de tissus (création de chaînettes) de textiles domestiques habituels et ... – pour une utilisation exclusive dans le cadre domestique. La machine à coudre n'est pas prévue ... – pour une installation fixe, – pour la transformation d'autres matériaux (par ex. cuir, tissus lourds de bâche, de toile de tente, de voile et similaires), – pour une utilisation dans les applications commerciales ou industrielles. Consignes de sécurité Tout comme avec n'importe quel autre appareil électrique, l'usager d'une machine à coudre peut se blesser ou courir un danger de mort. Pour l'éviter et pour travailler en toute sécurité :

• Débranchez toujours la fiche secteur lorsque vous vous éloignez de la machine. Vous évitez ainsi un risque d'accident lié à une mise en marche accidentelle.
• Retirez la fiche secteur, avant de procéder aux travaux de maintenance sur la machine. Vous évitez ainsi de vous exposer à un danger de mort par un choc électrique. L'ampoule LED ne peut pas être remplacée.
• Ne tirez pas la fiche secteur au niveau du cordon ou de la prise. En débranchant la fiche secteur, saisissez cette dernière sans tirer sur le cordon.
• Utilisez toujours la machine à coudre uniquement dans des pièces sèches.
• Faites immédiatement remplacer la fiche secteur ou le cordon d'alimentation endommagé par un technicien spécialisé ou par le service clientèle afin d'éviter tout danger.
• Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sûr des appareils, s'ils n'ont pas été surveillés ou initiés au préalable.
• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
• N'utilisez jamais l'appareil avec les ouvertures de ventilation obturées. Éliminez les peluches, la poussière et les déchets de tissu des ouvertures de ventilation de la machine et de la pédale.
• Lorsque le raccord qui est relié à la pédale, est endommagé, il doit être remplacé par le fabricant ou son service clientèle ou par une personne disposant de qualifications similaires, pour éviter tous dangers. Attention, risque de blessures et de dommages matériels :
• Veillez à maintenir votre plan de travail en bon ordre. Du désordre peut entraîner des accidents.
• Veillez à assurer un bon éclairage de votre lieu de travail.
• Ne portez pas de vêtements amples ou de bijoux, ceux-ci pouvant être happés par des pièces en mouvement. Si vous avez les cheveux longs, portez une résille.
• Evitez des postures inhabituelles. Veillez à une bonne tenue et à un bon équilibre tout au long du travail.
• Le fabricant n'endosse aucune responsabilité pour les dommages résultant d'accidents se produisant suite à un défaut de vigilance dans la manipulation avec l'appareil ou le non-respect des consignes de sécurité.
• Ne recouvrez jamais les ouvertures d'aération ! Risque de surchauffe !
• Gardez l'huile pour machine à coudre hors de portée des enfants.
• En cas d'ingestion de l'huile pour machine à coudre ou de contact oculaire avec celui-ci, veuillez immédiatement consulter un médecin.

Accessoires fournis Machine à coudre overlock Huile Récipient à déchets Boîte d'accessoires Mode d'emploi Lame de rechange (inférieur) 2 aiguilles No 11 4 aiguilles No 14 (2 sont préinstallées sur la machine) 4 disques bloque-bobines Élément du boucleur supérieur Tournevis (petit) Tournevis (grand) Capot de recouvrement Pincette Pinceau avec séparateur intégré Vous trouverez les accessoires dans la boîte d'accessoires sur le côté de la machine (Fig.1). Fig .1 Caractéristiques techniques Nombre de fils Nombre d'aiguilles Vitesse de couture Largeur de piqûre à droite : à gauche : Longueur de piqûre Aiguilles Puissance consommée : Tension nominale : Classe de protection : 2, 3 ou 4 2 ou 1 env. 1200 trs/min 3,0 mm - 4,5 mm 5,2 mm - 6,7 mm 1 – 4 mm HA x 1 No 11-14 ou 130/705 No. 75-90 90 W

Le niveau de pression acoustique dans des conditions d'opération normales s'élève à 78dB(A). Pédale Utilisez exclusivement la pédale fournie avec cette machine à coudre : - ELECTRONIC FDM Speed Controller - Type KD - 2902

Description de l'appareil Sur le côté dépliant avant : 1 Antenne de guide-fils 2 Broche à bobines 3 Dispositif de centrage des bobines 4 Pied-de-biche 5 Molette de réglage pour la longueur de piqûre 6 Molette 7 Raccord pédale/raccord au réseau 8 Interrupteur principal (interrupteur on/off) 9 Levier d'alimentation différentielle 0 Capot avant q Plaque d'appui du doigt de largeur de couture w Bras libre e Plaque d'aiguille r Sélecteur de tension du fil (aiguille gauche) t Sélecteur de tension du fil (aiguille droite) z Sélecteur de tension du fil (boucleur supérieur) u Sélecteur de tension du fil (boucleur inférieur) Sur le côté dépliant arrière : i Lame supérieure mobile (lame supérieure) o Boucleur supérieur p Boucleur inférieur a Pied-de-biche s Lame inférieure statique d Commutateur de largeur de couture f Bouton de réglage de la largeur de couture Amener la lame supérieure en position de repos Pour certains types de couture ou pour opérer plus facilement le bouton de réglage de la largeur de couture f, vous devez amener la lame supérieure i en position de repos. Pour ce faire, appuyez la lame supérieure i vers la droite et tournez-la un peu, afin d'assurer une bonne assise (Fig. 2 et 3). Fig. 2 Fig. 3 Informations sur les aiguilles Cette machine utilise des aiguilles de couture à chas plat pour machines à coudre habituellement disponibles dans le commerce. Elles évitent l'insertion erronée des aiguilles. Ces aiguilles sont disponibles dans le commerce spécialisé. Vous pouvez utiliser des aiguilles de la taille 11 et 14 dans la machine. largeur de couture 3,5 mm 5,7 mm aiguille utilisée aiguille droite aiguille gauche sélecteur de tension du fil vert bleu Le tableau situé ci-contre vous donne un court aperçu des différences lors de l'usage d'une aiguille (pour obtenir des informations exhaustives à cet égard, veuillez vous référer au chapitre "Réglage de la largeur de couture"). Élément du boucleur supérieur L'élément du boucleur supérieur est nécessaire pour certains types de point. Les cas où il est requis sont indiqués au niveau des différents types de point. Insérez le petit fil par l'arrière dans l'œillet du boucleur supérieur o et le boulon en plastique à l'autre extrémité par l'avant dans le trou du boucleur supérieur o (Fig. 4a). Vous pouvez le ranger dans l'emplacement prévu à cet effet derrière le capot avant 0 (Fig. 4b). Fig. 4a

Fig. 4b Ouvrir le capot avant Attention ! Eteignez toujours la machine à coudre au niveau de l'interrupteur principal 8, lorsque vous ouvrez le capot avant 0. Risque de blessures !

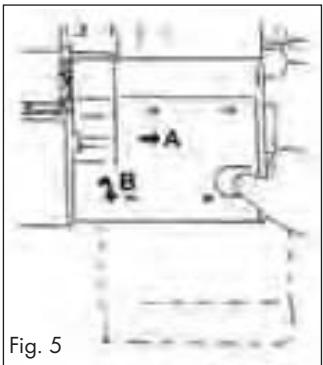

• Faites glisser le capot avant 0 vers la droite (A) puis amenez-le vers vous (B) (Fig. 5). Vous apercevez le boucleur derrière le capot avant 0. Remarque : Le capot avant 0 doit être fermé lors des opérations de couture ! Fig. 5 Préparatifs Placez la machine overlock sur une surface stable et plane. Veillez à l'éclairage suffisant de votre lieu de travail. Raccorder la pédale
• Insérez la fiche pour la pédale dans le raccord pour la pédale 7.
• Enfichez la fiche secteur dans la prise secteur. Pour allumer la machine, appuyez sur l'interrupteur principal 8. Attention ! Lorsque vous quittez la machine ou en cas de travaux de maintenance, retirez toujours la fiche secteur de la prise secteur. Risque de blessures ! Commande de la vitesse de couture La vitesse de couture est gérée par la pédale. La vitesse de couture peut être modifiée en exerçant une pression plus ou moins forte sur la pédale. Interrupteur de sécurité Cette machine est équipée d'un micro-interrupteur de sécurité. Ainsi, vous ne pouvez pas démarrer la machine, si le capot avant 0 est ouvert. Fermez le capot avant 0, avant de commencer à coudre. Mise en place du récipient à déchets Le récipient à déchets collecte les chutes lors de la couture, afin que votre poste de travail reste propre.

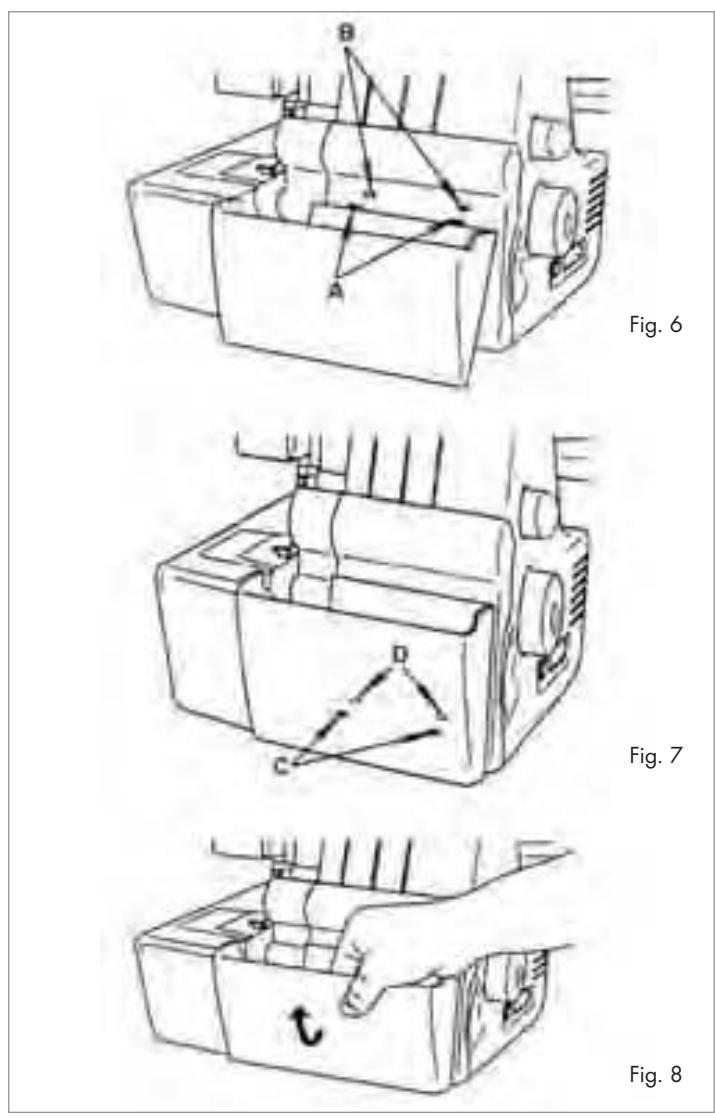

• Faites tout d'abord glisser les deux dispositifs d'arrêt (A) dans les trous prévus à cet effet (B) (Fig. 6). Fig. 6

• Introduisez ensuite les deux dispositifs d'arrêt (C) dans les trous prévus à cet effet (D) (Fig. 7). Fig. 7

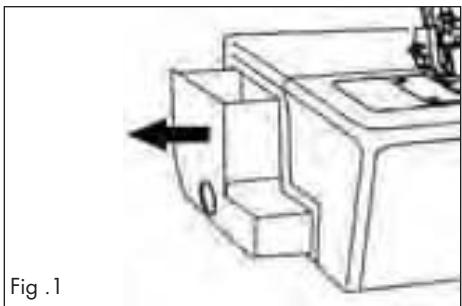

• Pour retirer à nouveau le récipient à déchets, tirez-le vers l'avant en le faisant légèrement basculer (Fig. 8). Fig. 8

Retirer l'/les aiguille(s) Attention ! Avant de remplacer les aiguilles, retirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de la machine. Sinon, il y a un risque de blessures ! Conseil Il est plus facile de remplacer les aiguilles si vous retirez le couvercle du bras libre au préalable (Fig. 9a) !

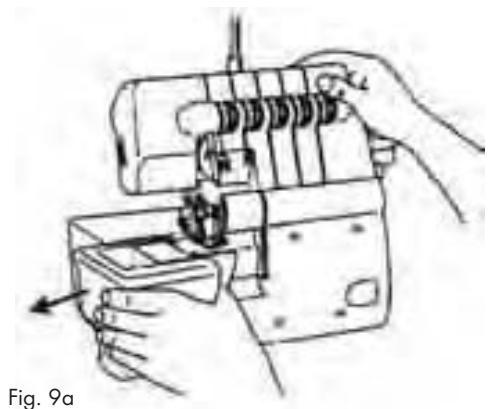

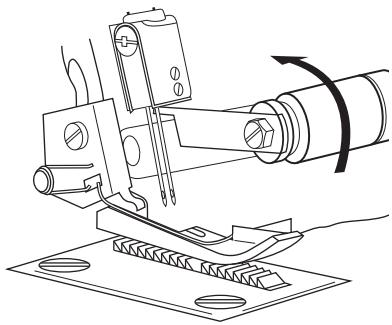

1. Tournez la molette 6 vers vous, jusqu'à ce que les aiguilles se trouvent

en position supérieure (Fig. 9b). Fig. 9a

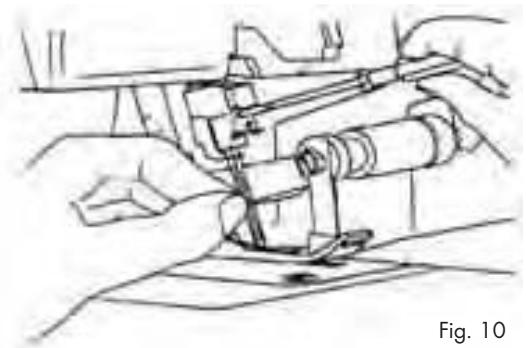

2. Desserrer les vis de l'aiguille avec le petit tournevis jusqu'à ce que l'aiguille

se desserre (Fig. 10).

3. Retirer les aiguilles.

Insérer l'/les aiguille(s) Attention ! Avant de remplacer les aiguilles, retirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de la machine. Sinon, il y a un risque de blessures ! Fig. 9b

1. Tenez l'aiguille avec le côté aplati vers l'arrière.

2. Introduisez l'aiguille aussi loin que possible dans le support pour aiguilles.

3. Serrez les vis à aiguilles avec le petit tournevis (Fig. 10).

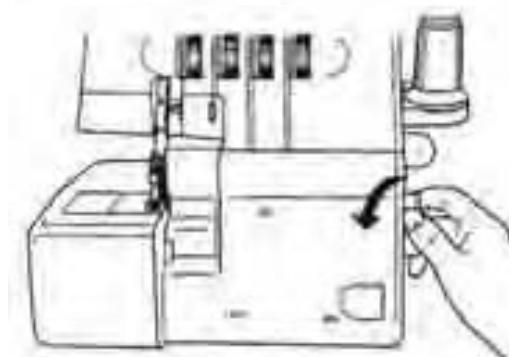

Opérer la molette Remarque : Faites toujours tourner la molette 6 uniquement vers vous (Fig. 9b). Fig. 10 Réglage de l'antenne guide-fils

• Retirez l'antenne guide-fils 1 dans son intégralité avant l'enfilage (Fig. 11).
• Tournez l'antenne guide-fils 1 de telle manière que les guide-fils se trouvent exactement au-dessus des broches à bobines 2.
• Lorsqu'ils se trouvent dans une position correcte, les deux éléments articulés de l'antenne guide-fils 1 s'enclenchent de manière audible.

• Placez les bobines à fils dans les dispositifs de centrage des bobines à fils. Si vous n'utilisez pas de bobines industrielles, retirez les dispositifs de centrage des bobines à fils. Faites glisser respectivement un disque bloque-bobine sur la bobine à fils (Fig. 12). Elle est ainsi maintenue en place lors de la couture. Fig. 11 Fig. 12

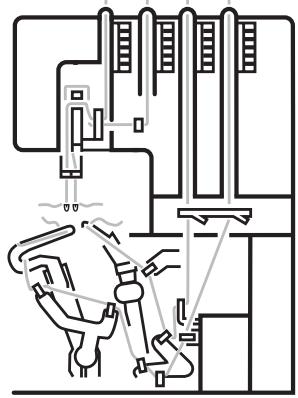

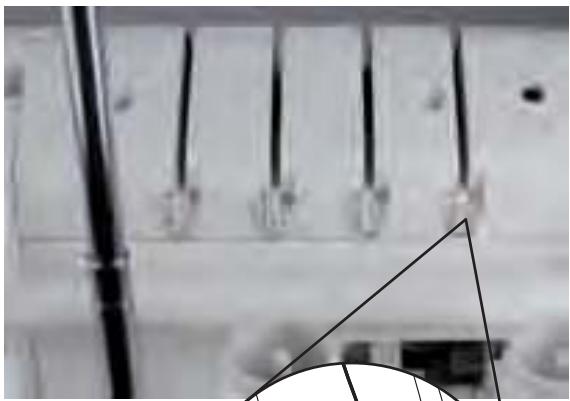

Lors de la livraison, les 4 fils sont déjà enfilés. Vous pouvez aussitôt commencer à coudre. Si vous voulez remplacer les bobines et les 4 fils sont encore enfilés, alors procédez conformément à la description figurant dans le chapitre "Changement des fil (regroupement)". Si vous devez procéder au renfilage complet des fils, procédez conformément à la description figurant dans le chapitre "Enfilage". Remarques générales concernant l'enfilage Attention ! Avant l'enfilage, mettez toujours l'interrupteur principal 8 sur "O" (éteint) et tirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures ! Fig. 13 Il est important de réussir un enfilage correct afin d'éviter que les points soient irréguliers ou que le fil se déchire. Il se trouve un diagramme avec des instructions pour l'enfilage derrière le capot avant 0. A cela s'ajoute que les guide-fils sont caractérisés par des couleurs différentes. La boîte des accessoires comporte une pincette qui facilite l'enfilage. L'enfilage se déroule dans l'ordre suivant (Fig. 13/14) :

fil du boucleur supérieur (rouge)

fil du boucleur inférieur (jaune)

3. Troisième étape :

fil pour l'aiguille droite (vert)

4. Quatrième étape :

fil pour l'aiguille gauche (bleu) Fig. 14 Remarque : Une fois que tous les fils ont été enfilés et que le fil du boucleur inférieur se détend, procédez comme suit :

• Enlevez les deux fils des aiguilles.
• Enfilez ensuite le fil du boucleur inférieur.
• Ensuite, enfilez à nouveau les fils des deux aiguilles. Les aiguilles doivent toujours être enfilées en dernier ! Pour simplifier, les différentes étapes sont numérotées sur les figures. Enfiler le fil du boucleur supérieur (rouge) Attention ! Avant l'enfilage, mettez toujours l'interrupteur secteur 8 sur "O" (éteint) et tirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures ! Aidez-vous toujours des illustrations figurant ci-après. La figure 15 montre le cheminement du fil du boucleur supérieur. Les différents emplacements d'enfilage sont numérotés et décrits avec davantage de précisions ci-dessous.

1. Ouvrez le capot avant 0.

2. Acheminez les fils de l'arrière vers l'avant à travers l'antenne

guide-fils 1 (1). Fig. 15

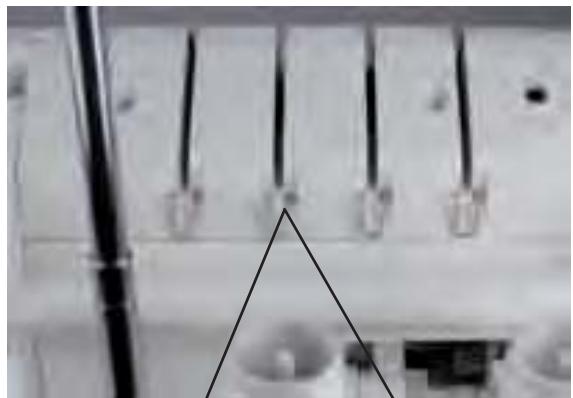

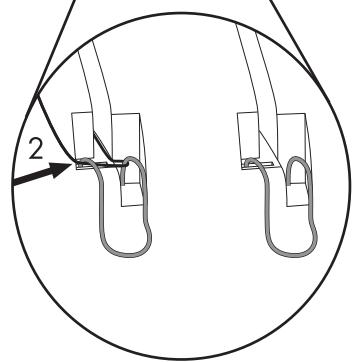

3. Enfilez le fil dans le guide-fil en tirant le fil vers le bas jusqu'à ce qu'il

glisse sous le guide-fil (2) (Fig. 16). Fig. 16

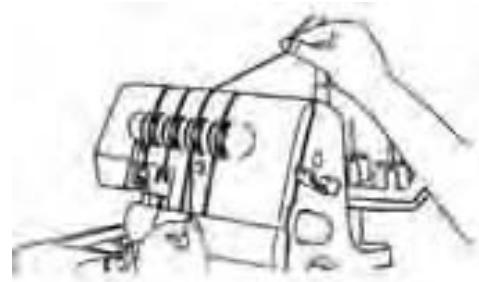

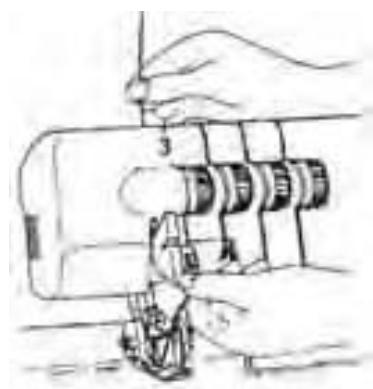

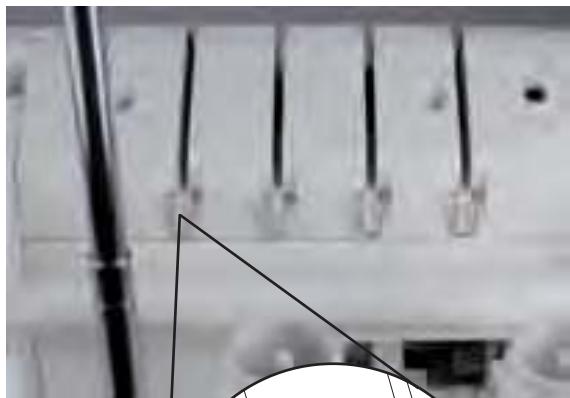

4. Tenez le fil avec les doigts, guidez-le entre les disques du sélecteur

de tension du fil z et tirez-le ensuite vers le bas (3) (Fig. 17). Remarque : Le fil doit être correctement placé entre les deux disques du sélecteur de tension du fil z. Fig. 17

5. Enfilez le fil dans l'espace du boucleur en suivant les marques rouges

6. Tirez le fil de l'avant vers l'arrière à travers le boucleur supérieur o.

7. Tirez env. 10 cm de fil à travers le boucleur et posez-le derrière la

plaque d'aiguille e. Fig. 18

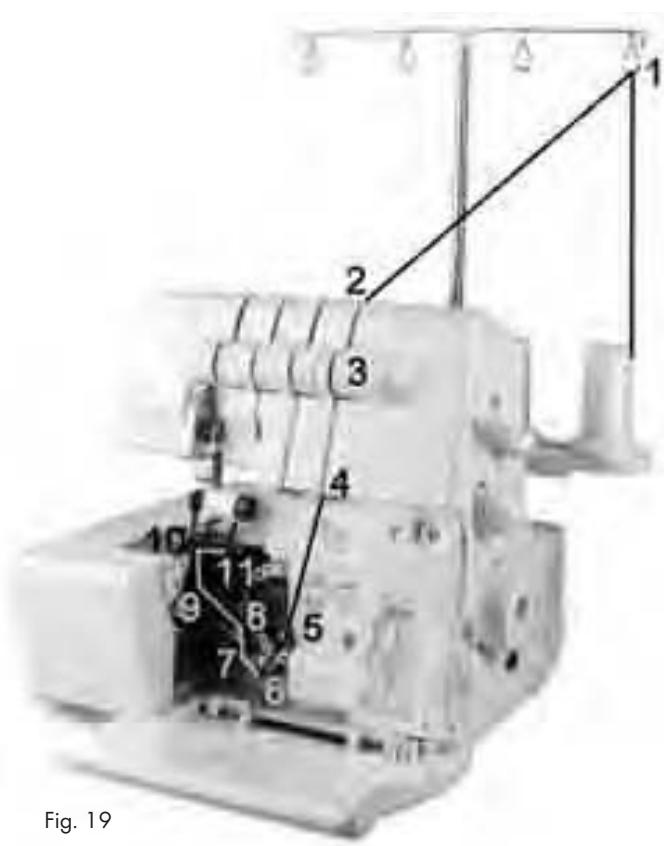

Enfiler le fil du boucleur inférieur (jaune) Attention ! Avant l'enfilage, mettez toujours l'interrupteur principal 8 sur "O" (éteint) et tirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures ! La figure 19 montre le cheminement du fil du boucleur inférieur. Les différents emplacements d'enfilage sont numérotés et décrits avec davantage de précisions ci-dessous. Fig. 19

1. Acheminez les fils de l'arrière vers l'avant à travers l'antenne

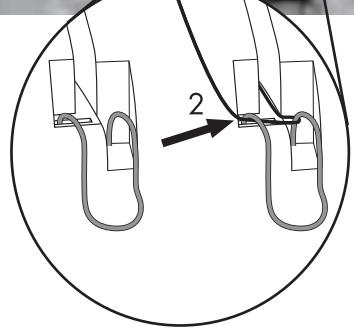

2. Enfilez le fil dans le guide-fil en tirant le fil vers le bas jusqu'à ce

qu'il glisse sous le guide-fil (2) (Fig. 20). Fig. 20

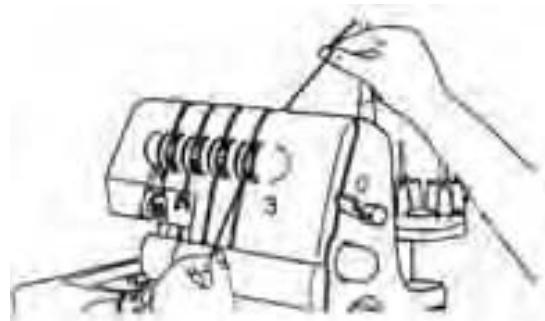

3. Tenez le fil avec les doigts, guidez-le entre les disques du sélecteur de

tension du fil u et tirez-le ensuite vers le bas (3) (Fig. 21). Remarque : Le fil doit être correctement placé entre les deux disques du sélecteur de tension du fil u.

4. Tournez la molette 6 vers vous, jusqu'à ce que le boucleur inférieur p

se trouve entièrement à droite. Fig. 21

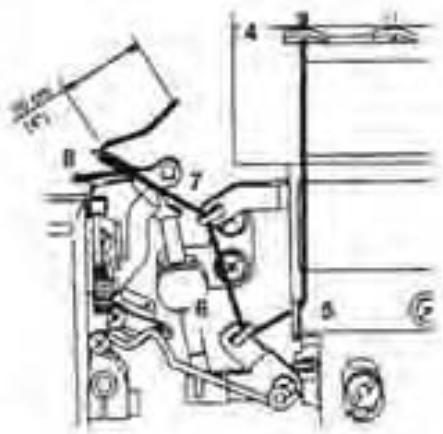

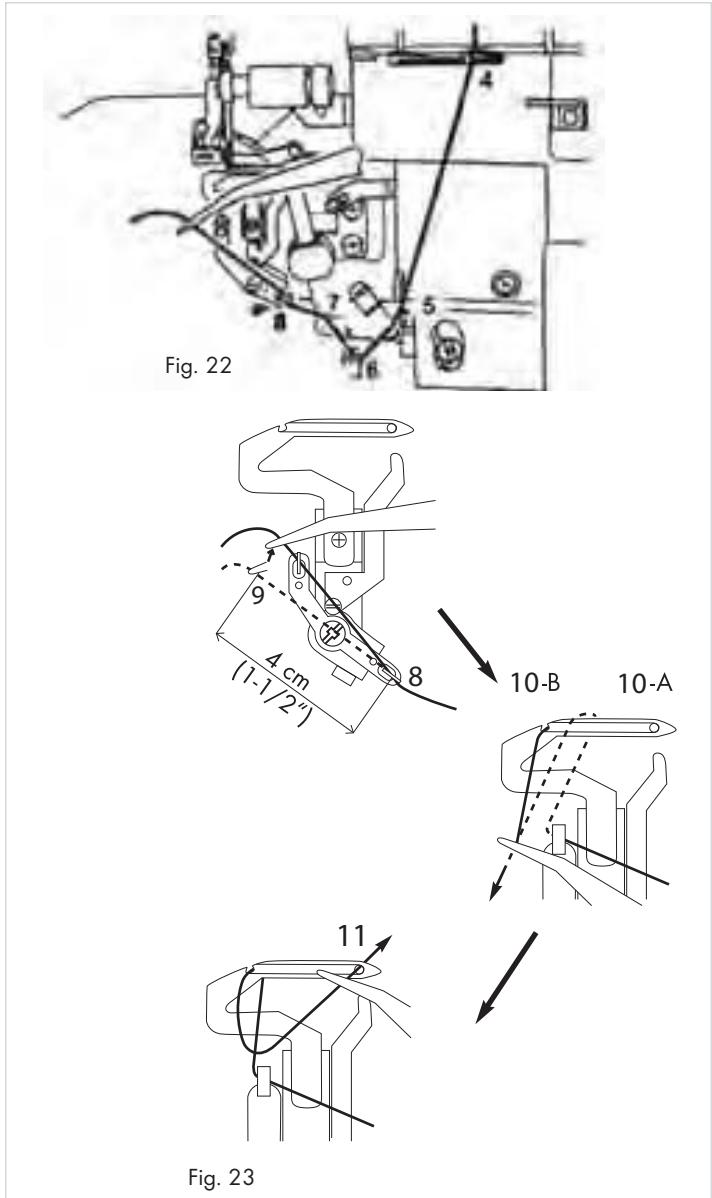

5. Enfilez le fil dans l'espace du boucleur en suivant les marques jaunes

(4 - 8) (Fig. 22). Fig. 22

6. Tenez le fil à env. 4 cm du guide-fil à l'aide de la pincette (Fig. 23).

7. Guidez-le à présent avec la pincette, en partant de la gauche,

légèrement sous le guide-fil.

8. Tirez le fil vers le haut dans le guide-fil (9).

9. Guidez le fil vers l'arrière et au-dessus de l'extrémité supérieure du

boucleur inférieur p (10A) (Fig. 23).

10. Tirez ensuite lentement le fil vers le bas, afin qu'il glisse dans la rainure

du boucleur (10B) (Fig. 23). Servez-vous également du dessin qui se trouve sur la machine pour effectuer cette opération !

11. Introduisez le fil dans l'œillet du boucleur (11). Le fil devrait cheminer

dans la rainure du boucleur inférieur p (Fig. 23).

12. Tirez l'équivalent d'env. 10 cm de fil à travers le boucleur et posez-le

vers l'arrière, au-dessus du boucleur supérieur o et de la plaque d'aiguille e. Fig. 23 Enfiler le fil pour l’aiguille droite (vert) Attention ! Avant l'enfilage, mettez toujours l'interrupteur principal 8 sur "O" (éteint) et tirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures ! La figure 24 montre le cheminement du fil d'aiguille droit. Les différents emplacements d'enfilage sont numérotés et décrits avec davantage de précisions ci-dessous.

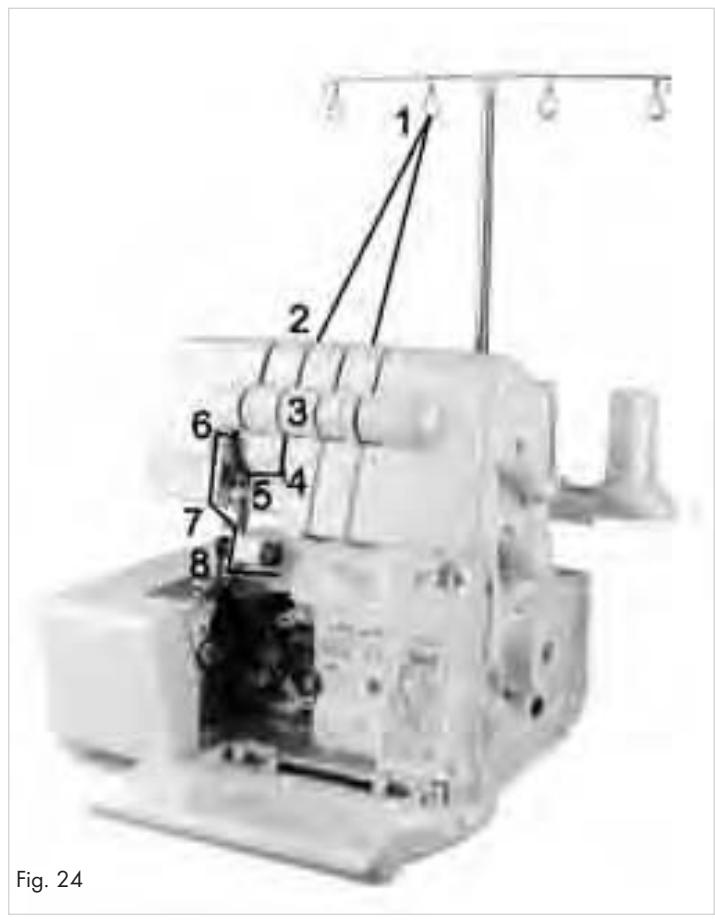

1. Acheminez les fils de l'arrière vers l'avant à travers l'antenne

guide-fils 1 (1). Fig. 24

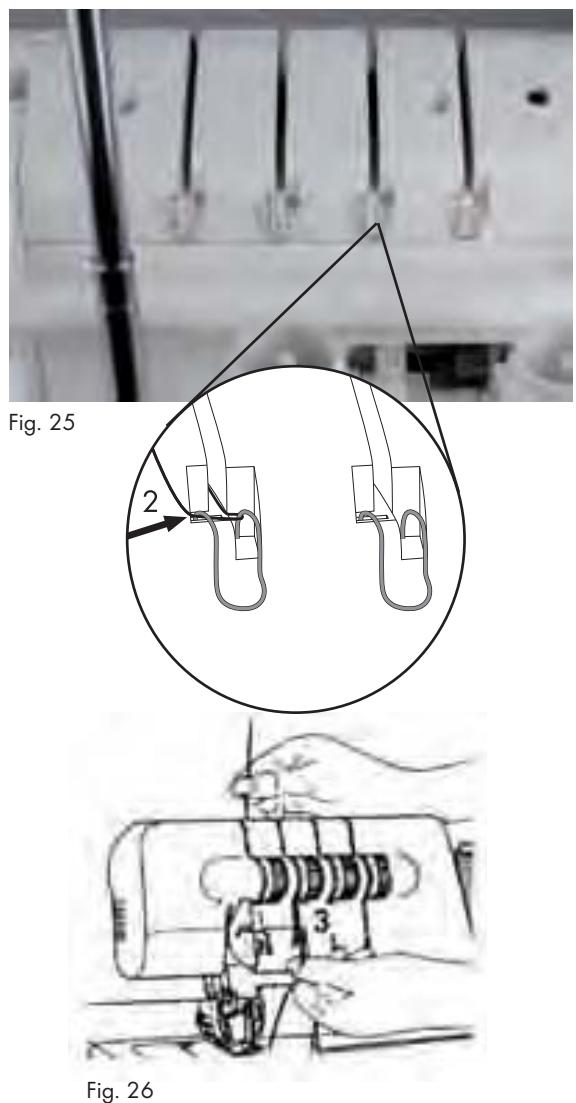

2. Enfilez le fil dans le guide-fil en tirant le fil vers le bas jusqu'à ce qu'il

glisse sous le guide-fil (2) (Fig. 25). Fig. 25

3. Tenez le fil avec les doigts, guidez-le entre les disques du sélecteur

de tension du fil t et tirez-le ensuite vers le bas (3) (Fig. 26). Remarque : Le fil doit être correctement placé entre les deux disques du sélecteur de tension du fil t. Fig. 26

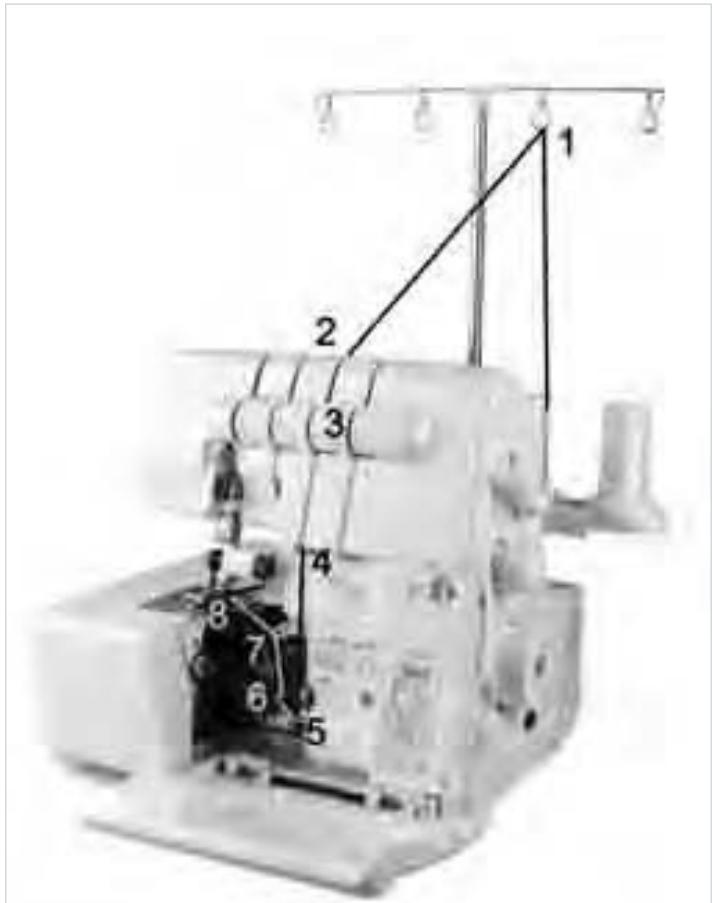

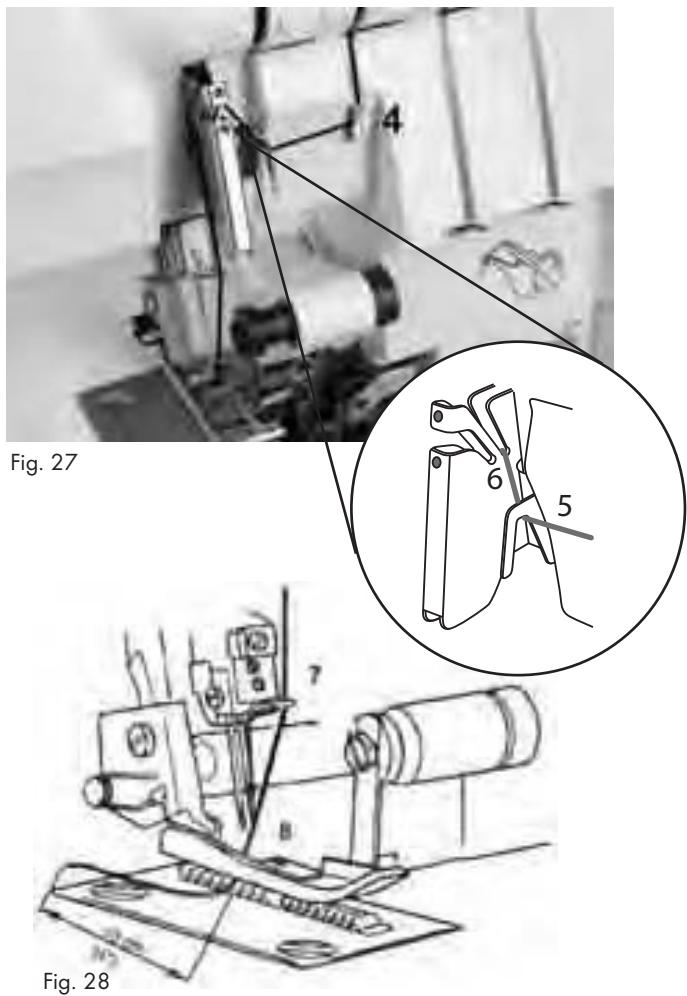

4. Enfilez le fil en suivant les marques vertes (4- 7) (Fig. 27/28).

5. Guidez le fil à travers l'aiguille droite (8) (Fig. 28).

6. Posez le fil vers l'arrière, sous le pied-de-biche a.

Enfiler le fil pour l’aiguille gauche (bleu) Attention ! Avant l'enfilage, mettez toujours l'interrupteur principal 8 sur "O" (éteint) et tirez la fiche secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures ! La figure 29 montre le cheminement du fil d'aiguille droit. Les différents emplacements d'enfilage sont numérotés et décrits avec davantage de précisions ci-dessous.

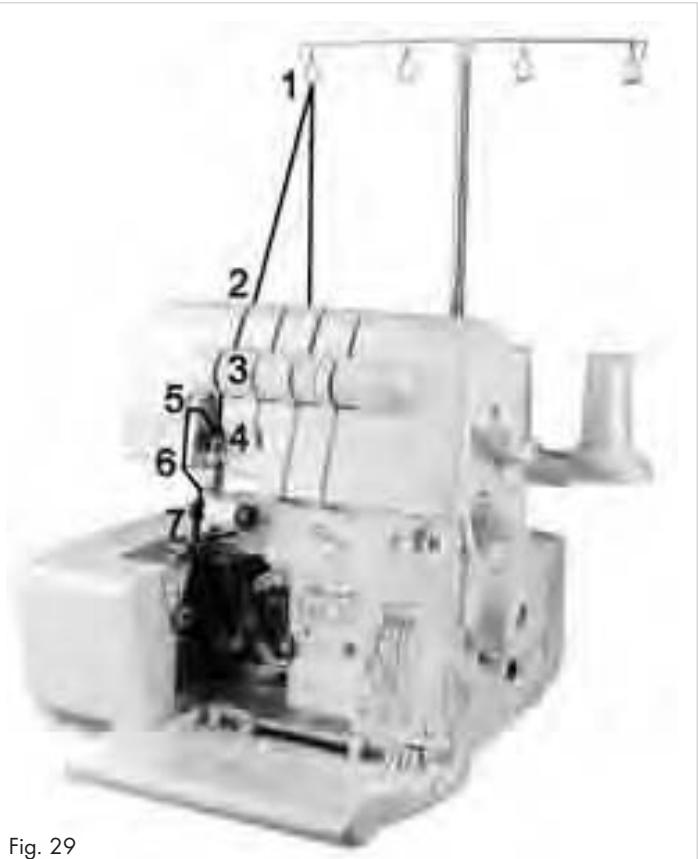

1. Acheminez les fils de l'arrière vers l'avant à travers l'antenne

guide-fils 1 (1). Fig. 29

2. Enfilez le fil dans le guide-fil en tirant le fil vers le bas jusqu'à ce

qu'il glisse sous le guide-fil (2) (Fig. 30). Fig. 30

3. Tenez le fil avec les doigts, guidez-le entre les disques du sélecteur

de tension du fil r et tirez-le ensuite vers le bas (3) (Fig. 31). Remarque : Le fil doit être correctement placé entre les deux disques du sélecteur de tension du fil r. Fig. 31

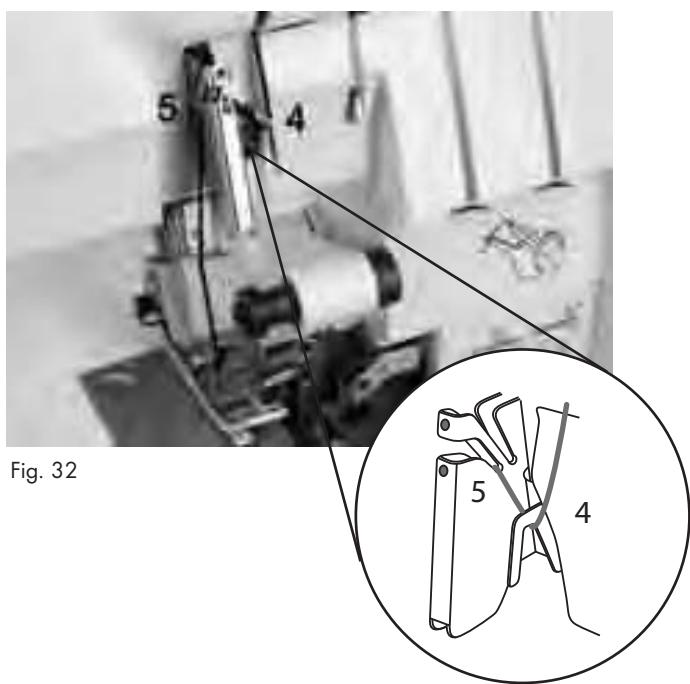

4. Enfilez le fil en suivant les marques bleues (4 - 6) (Fig. 32/33).

5. Guidez le fil à travers l'aiguille gauche (7) (Fig. 33).

6. Posez le fil vers l'arrière, sous le pied-de-biche a.

Fig. 33 Marche d'essai Si vous enfilez du fil pour la première fois ou s'il faut réaliser un nouvel enfilage suite à une déchirure du fil, procédez comme suit : Levez le pied-de-biche a. Tenez les extrémités des fils entre les bouts des doigts de la main gauche, tournez la molette 6 lentement deux ou trois fois vers vous et vérifiez à nouveau le fil. Placez le tissu pour une marche d'essai sous le pied-de-biche a et commencez à coudre lentement. Le tissu avance automatiquement. Après avoir fini votre travail, continuez à coudre jusqu'à ce qu'une chaînette longue d'environ 5cm (2") se soit formée à la fin du tissu. Coupez les fils à l'aide de ciseaux.

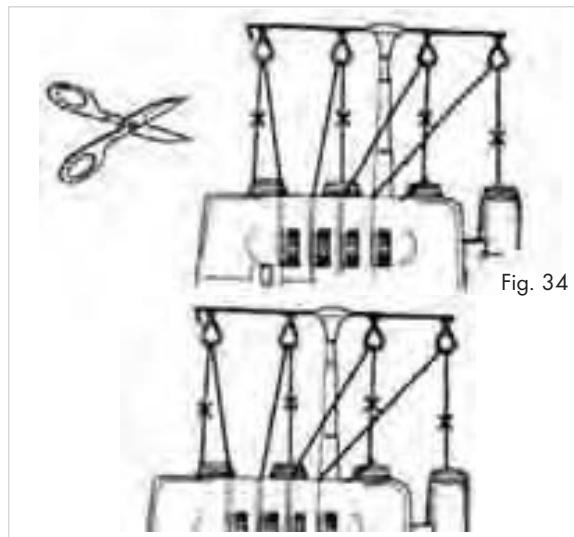

Changement de fil (regroupement) En respectant le mode opératoire suivant, le changement de fil est très simple :

1. Coupez le fil au-dessus de la broche à bobines 2 (Fig. 34) et placez

les nouvelles bobines sur les broches à bobines 2. Fig. 34

2. Nouez les extrémités de l'ancien et du nouveau fil (Fig. 35).

3. Mettez le sélecteur de tension du fil r/t/z/u en position "0"

(Fig. 36) et levez le pied-de-biche a.

4. Tirez sur l'autre extrémité du fil, jusqu'à ce que les nœuds passent sous

5. Lors de l'enfilage dans les aiguilles, tirez les autres extrémités, jusqu'à

ce que les nœuds soient dans les chas des aiguilles et coupez le fil à gauche et à droite des nœuds. Enfilez à nouveau. Fig. 36 Réglage de la longueur de piqûre La longueur de piqûre peut être réglée par pas de 1,0 à 4,0 mm. Presque tous les travaux réalisés sur la machine à coudre overlock le sont avec une longueur de piqûre de 2,5 – 3,5 mm. Tournez la molette de réglage pour la longueur de piqûre 5 (Fig. 37) pour régler la longueur de piqûre :

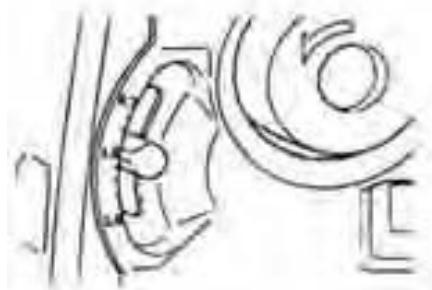

• Une longueur de piqûre de 3 mm est recommandée pour la plupart des travaux de couture.
• Il est recommandé de choisir une longueur de piqûre de 4 mm pour les tissus lourds.
• Il est recommandé de choisir une longueur de piqûre de 2 mm pour les tissus légers. Fig. 37 Ces réglages vous permettent d'obtenir des coutures correctes et le tissu ne fronce pas. Réglage de la largeur de couture La largeur des coutures peut être déterminée en changeant la position de l'aiguille et à l'aide du bouton de réglage de la largeur de couture f. ... par l'usage de l'aiguille droite ou gauche La largeur de la couture peut être déterminée en utilisant l'aiguille gauche ou droite.
• Seule l'aiguille gauche est utilisée :
• Seule l'aiguille droite est utilisée : 5,7 mm 3,5 mm

... en tournant le bouton de réglage de la largeur de couture Le bouton de réglage de la largeur de couture f permet de régler la largeur de couture dans les fourchettes indiquées ci-dessous.

• Seule l'aiguille gauche est utilisée :
• Seule l'aiguille droite est utilisée : 5,2 - 6,7 mm 3,0 - 4,5 mm Réglage du bouton de réglage de la largeur de couture Attention ! Avant de procéder aux réglages au niveau du bouton de réglage de la largeur de couture f, mettez toujours l'interrupteur principal 8 sur la position "O" (éteint). Cela évite le démarrage accidentel de l'appareil et ainsi tous risques d'accidents !
• Ouvrez le capot avant 0, ce qui simplifie les réglages.
• Tournez le bouton de réglage de la largeur de couture f pour l'amener à la largeur de couture souhaitée (Fig. 38). Veuillez vous orienter à l'aide de échelle sur la plaque d'aiguille e (Fig. 39). Fig. 38 Réglage de la pression du pied-de-biche Lors de la livraison, la pression du pied-de-biche est réglée pour des matériaux mi-lourds. Si vous utilisez des matériaux plus lourds ou plus légers, réglez la pression du pied-de-biche comme suit :
• Vous devez réduire la pression pour les tissus légers.
• Vous devez augmenter la pression pour les tissus lourds. Introduisez le petit tournevis dans le trou situé sur le haut de la machine (Fig. 40). Vous y trouverez la vis de réglage de la pression (A). Assurez-vous que le tournevis entre dans la fente de la vis de réglage de la pression (B) (Fig. 41).
• Tournez le tournevis en direction "+" si vous souhaitez augmenter la pression.
• Tournez le tournevis en direction "-" si vous souhaitez réduire la pression. Fig. 40 Remarque : Pour régler à nouveau la pression standard du pied-de-biche réglée par défaut, tournez la vis de réglage de la pression aussi loin que possible dans le sens inverse des aiguilles d'une montre (-). Effectuez ensuite 6 rotations dans le sens des aiguilles d'une montre (+). La pression standard du pied-de-biche est à nouveau réglée. Fig. 41

Fig. 39 Alimentation différentielle Mode de fonctionnement La machine dispose de deux jeux de crémaillères d'avancée, une à l'avant et une à l'arrière. Ces deux jeux se déplacent indépendamment l'un de l'autre. Grâce à l'alimentation différentielle, les deux jeux de crémaillères peuvent se déplacer à des vitesses différentes. Les tissus à coudre sont ainsi tirés ou froncés, selon la différence d'alimentation qui est définie entre les jeux de crémaillères avant et arrière. Fig. 42 L'alimentation différentielle permet d'obtenir des effets intéressants lors de la couture de points de surjet sur des matières stretch et des textiles coupés en biais (Fig. 43). Remarque : Lorsque le levier d'alimentation différentielle 9 se trouve en position "1.0", cela correspond à un rapport d'alimentation différentielle de 1:1. Les deux jeux de crémaillères se déplacent à la même vitesse (Fig. 42). Le levier d'alimentation différentielle 9 peut être réglé dans une fourchette de 1:0,7 à 1:2,0. Fig. 43 Point de surjet pour fronces - Réglages Le point de surjet pour fronces est adapté pour froncer les manches, hauts de dos, ourlets de jupe, etc. confectionnés à partir de matières élastiques telles que des tricots et du jersey. Il devrait être appliqué avant que les différentes pièces ne soient cousues ensemble.

• Mettez le levier d'alimentation différentielle 9 sur une valeur supérieure à 1,0 (Fig. 44). Le réglage exact dépend du tissu à travailler et du degré de fronçage souhaité. Pour cette raison, effectuez toujours une couture d'essai pour tester les réglages. Fig. 44 Point de surjet élastique - Réglages Le point de surjet élastique est adapté pour créer des effets d'ondulation sur les cols décoratifs, manches et ourlets de jupes etc. sur les tissus souples, extensibles et pour les tricots.
• Mettez le levier d'alimentation différentielle 9 sur une valeur inférieure à 1,0 (Fig. 45). Le réglage exact dépend du tissu à travailler et de "l'effet d'ondulation" souhaité. Pour cette raison, effectuez toujours une couture d'essai pour tester les réglages.
• Tenez légèrement la couture devant et derrière le pied-de-biche a pour maintenir le textile tendu. Fig. 45 Remarque : Si vous avez réglé une valeur de « 3 » ou supérieure au niveau de la molette de réglage pour la longueur de piqûre 5, ce réglage passe automatiquement à « 3 », lorsque vous mettez le levier d’alimentation différentielle 9 sur 2.0.

Couture à main libre Pour travailler les textiles en forme de tube, comme par ex. les manches ou les jambes de pantalon, vous pouvez retirer le couvercle du bras libre.

• Le cas échéant, retirez le récipient à déchets de la machine.

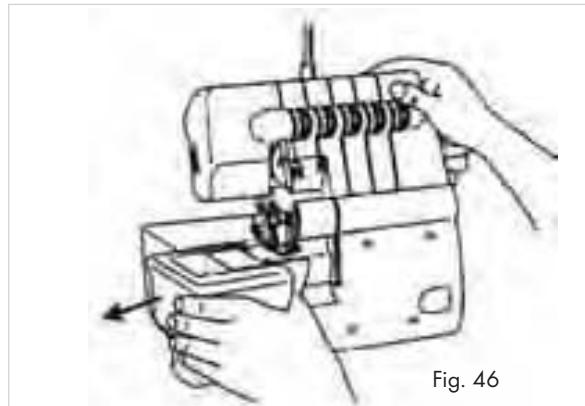

• Faites glisser le couvercle du bras libre vers la gauche et retirez-le (Fig. 46). Fig. 46

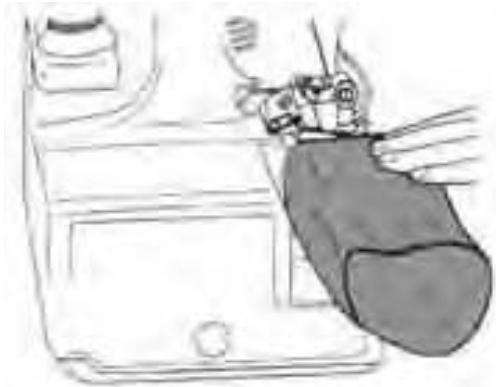

• Vous pouvez à présent tirer le textile au-dessus du bras libre w et le coudre (Fig. 47). Fig. 47

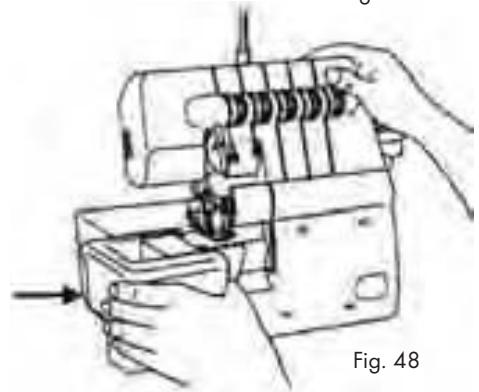

• Pour replacer à nouveau le couvercle du bras libre, faites-le glisser sur le bras libre w, jusqu'à ce qu'il s'enclenche et soit bien assis (Fig. 48). Fig. 48

• Ouvrez le capot avant 0.

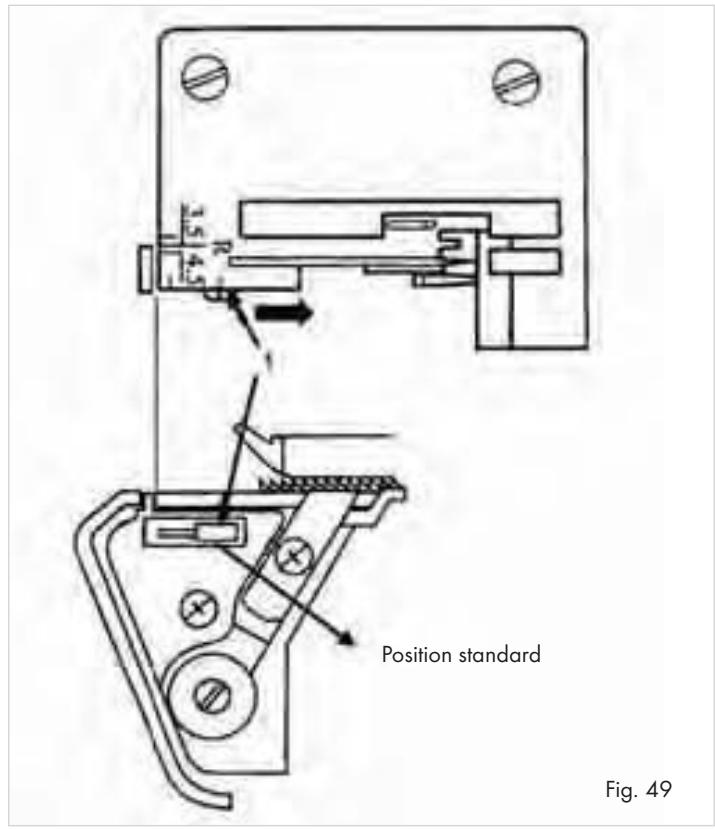

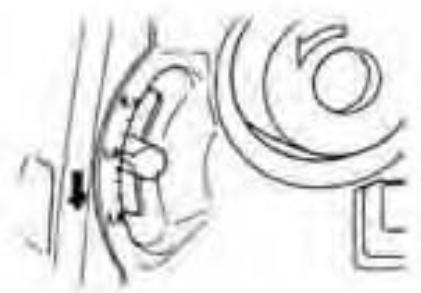

• Faites glisser l'interrupteur de largeur de couture d sur "S", afin de faire avancer le doigt de largeur de couture (1)(Fig. 49). Remarque : L'interrupteur de largeur de couture d doit être glissé jusqu'à la butée. Si les coutures ne seront pas propres. Position standard Fig. 49 Ourlets roulés
• Ouvrez le capot avant 0.

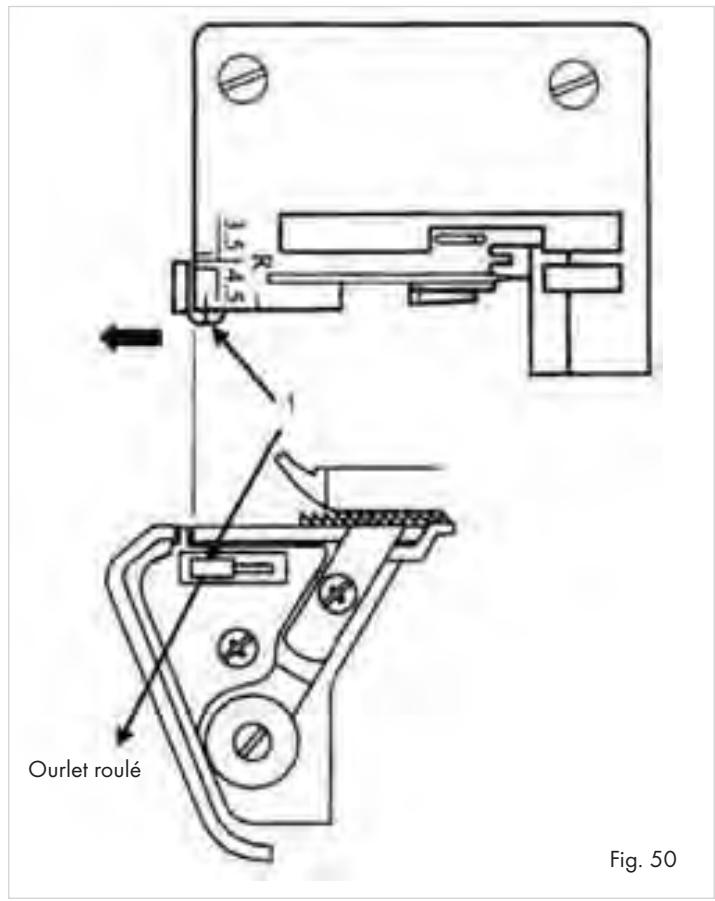

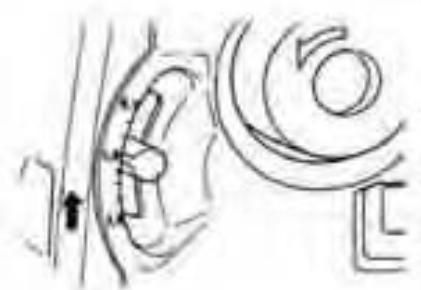

• Faites glisser l'interrupteur de largeur de couture d sur "R", afin de faire reculer le doigt de largeur de couture (1) (Fig. 50). Remarque : L'interrupteur de largeur de couture d doit être glissé jusqu'à la butée, sinon les coutures ne sont pas propres. Ourlet roulé Fig. 50

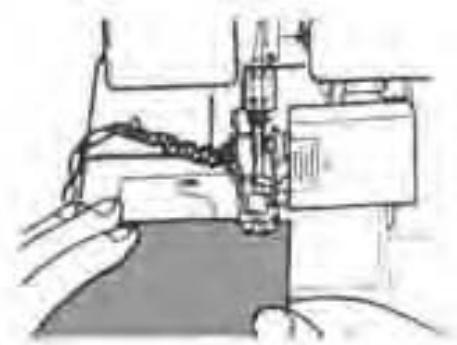

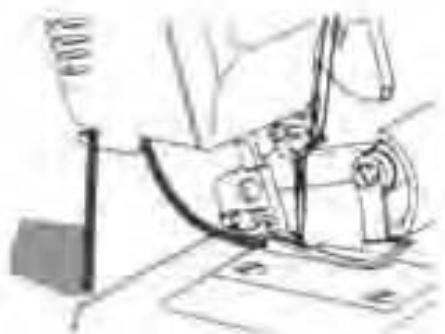

Réaliser une chaînette et couture d'essai

• Posez tous les fils sous le pied-de-biche a vers l'arrière, légèrement vers la gauche, au-dessus de la plaque d'aiguille e.
• Tenez les fils sous une légère tension.
• Tournez la molette 6 vers vous en effectuant 2 à 3 rotations, pour commencer à former la chaînette.
• Abaissez le pied-de-biche a en actionnant le levier du pied-de-biche 4.
• Tenez à nouveau la chaînette et actionnez la pédale avec précaution, jusqu'à ce que la chaînette affiche une longueur de 5 à 7,5 cm.
• Posez le textile par l'avant sous le pied-de-biche a et procédez à une couture d'essai (Fig. 51). Surtout, ne tirez pas sur le textile, car vous risquez alors de plier l'aiguille et de la casser.

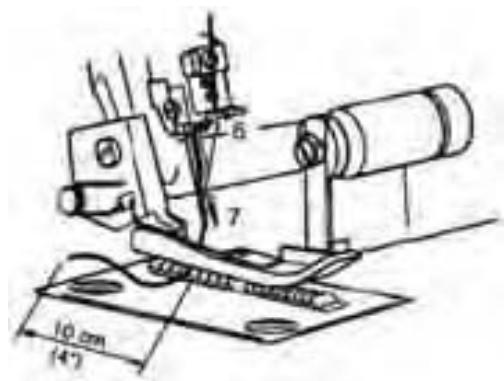

• Après la fin du morceau de textile, continuez de coudre sur 15 à 20 cm.
• A l'aide de la lame, coupez la chaînette à l'arrière de la machine (Fig. 52). Fig. 51 Fig. 52 Réglages de tension recommandés Remarque : Toutes les indications sur les réglages de tension pour les différents types de points constituent uniquement des valeurs indicatives. La tension dépend toujours du type et de l'épaisseur du textile à coudre, de la taille de l'aiguille, ainsi que de l'épaisseur, de la nature et de la composition en termes de matériaux du fil. Voilà pourquoi il faut impérativement procéder à une couture d'essai. C'est en effet la seule manière de voir si les réglages de la tension sont corrects ou s'ils doivent être modifiés.

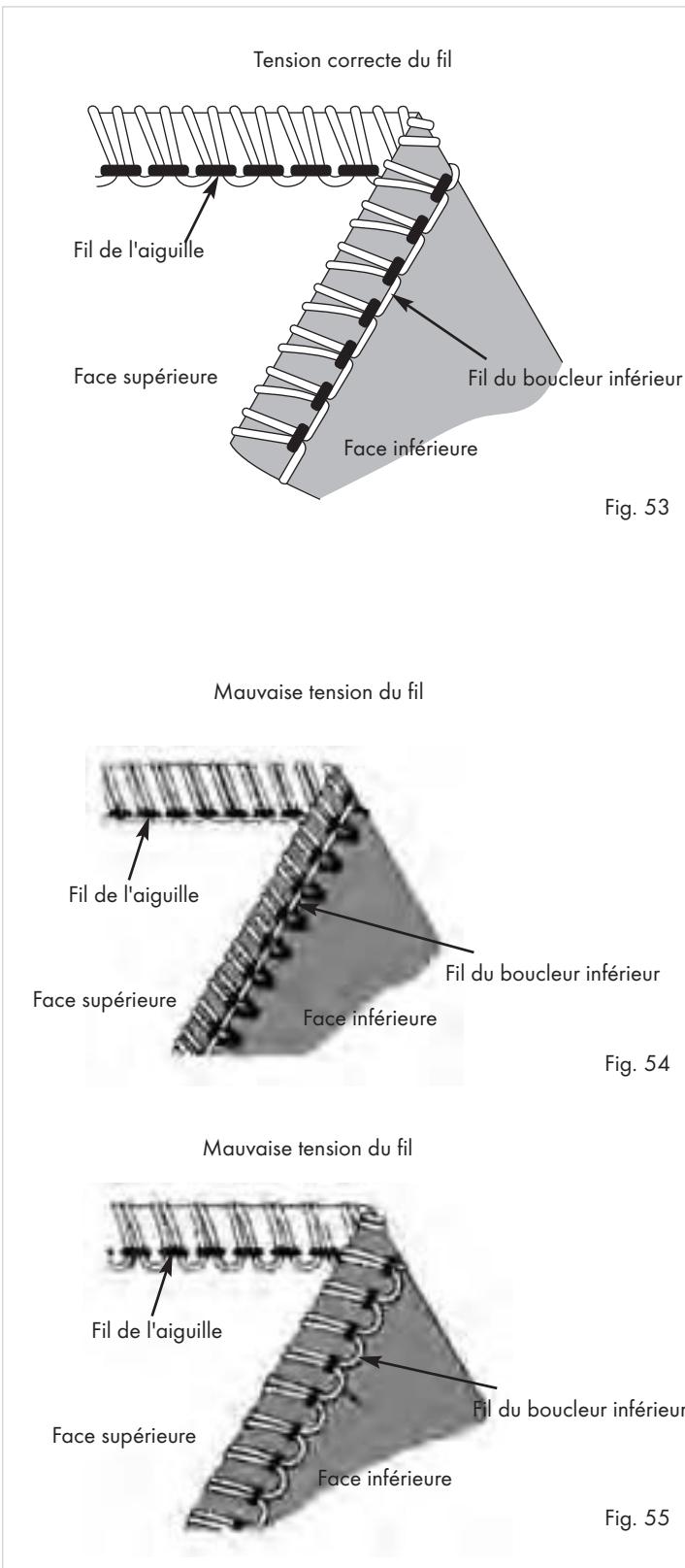

Point de remmaillage de surjet à 2 fils (overlock) Position de l'aiguille La représentation de ce point se trouve à la figure 53. Ce point réalisé avec une aiguille et 2 fils est utilisé pour procéder au surfilage des bordures de tissus légers ou extensibles. Il suffit de modifier la position de l'aiguille pour obtenir une couture à point de surjet fine ou large. Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o. Commutateur de largeur de couture

Longueur de piqûre 2-4 Élément du boucleur supérieur utiliser Tension du fil Textile bleu vert rouge jaune Tissu léger 2,0

Utiliser l'élément du boucleur supérieur

Utiliser l'élément du boucleur supérieur

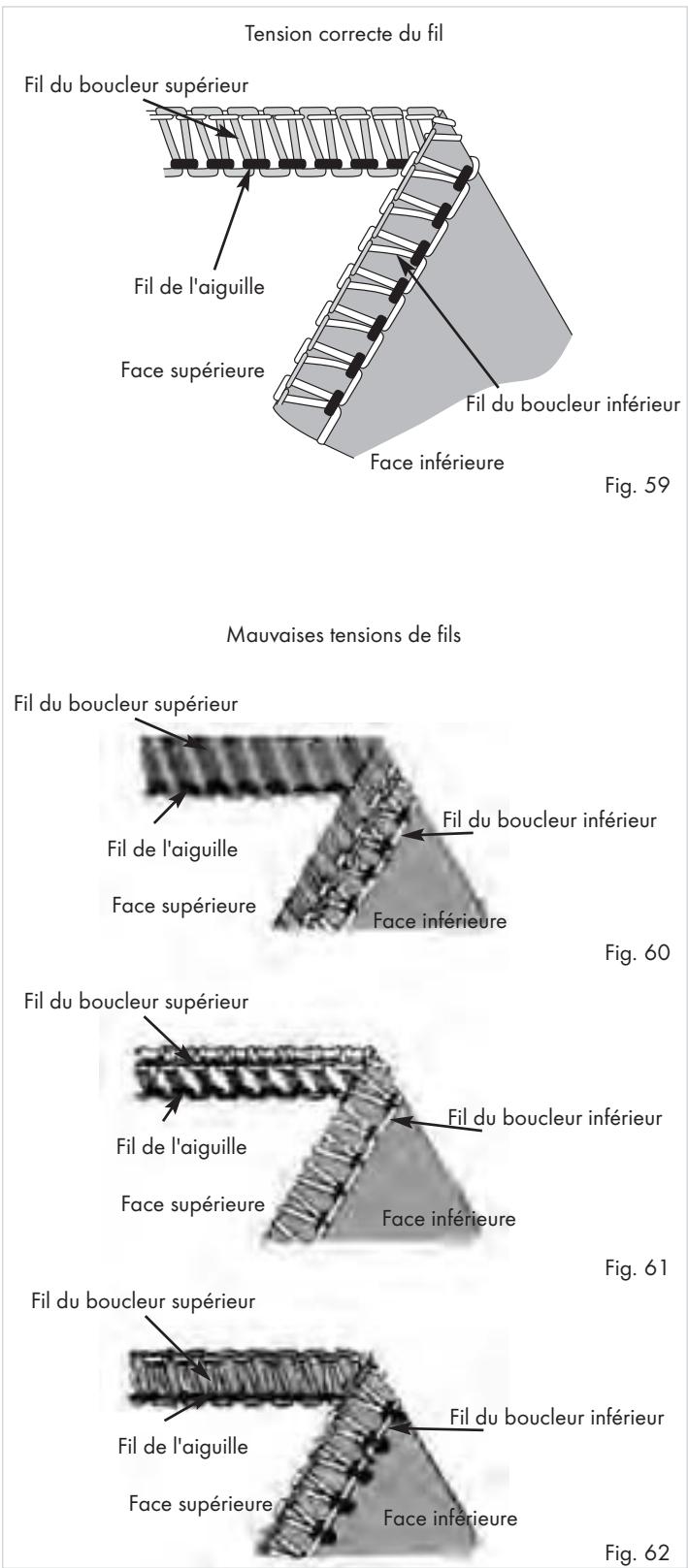

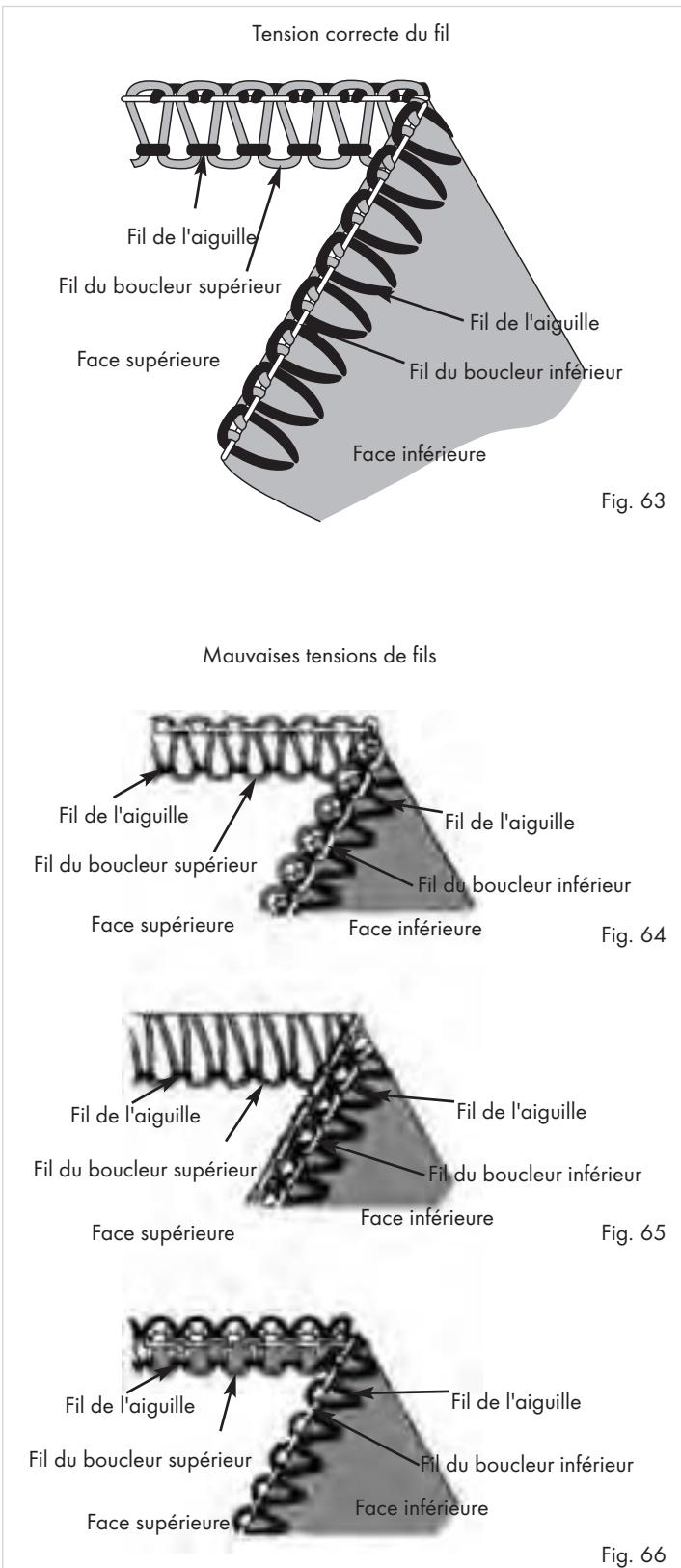

Utiliser l'élément du boucleur supérieur 0,5 Tension correcte du fil Fil de l'aiguille Face supérieure Tension du fil Fil du boucleur inférieur Textile bleu vert rouge jaune Tissu léger

1,5 Utiliser l'élément du boucleur supérieur 0,5 Tissu mi-lourd

1,5 Utiliser l'élément du boucleur supérieur 0,5 3,0 Utiliser l'élément du boucleur supérieur Tissu lourd

Face inférieure Fig. 53 Mauvaise tension du fil 1,5 Si le fil du boucleur inférieur paraît trop tendu ou le fil d'aiguille trop détendu (Fig. 54) :

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus faible, ou...
• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée. Fil de l'aiguille Fil du boucleur inférieur Face supérieure Face inférieure Fig. 54 Mauvaise tension du fil Si le fil du boucleur inférieur paraît trop lâche (Fig. 55), tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée. Fil de l'aiguille Fil du boucleur inférieur Face supérieure Face inférieure Fig. 55

Point de surjet à 2 fils Position de l'aiguille La représentation de ce point se trouve à la figure 56. Ce point avec une aiguille et 2 fils sert au surfilage de tissus normaux avec point de surjet. Il est également idéalement adapté pour les points plats (piqûres rabattues ou coutures bout à bout) et l'ourlet invisible. Il suffit de modifier la position de l'aiguille pour obtenir une couture à point de surjet fine ou large. Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o. Commutateur de largeur de couture

Longueur de piqûre 2-4 Élément du boucleur supérieur utiliser Tension du fil Textile bleu vert rouge jaune Tissu léger 0,5

Utiliser l'élément du boucleur supérieur 1,0 Tissu mi-lourd 0,5

Utiliser l'élément du boucleur supérieur 1,5 1,0

Utiliser l'élément du boucleur supérieur 1,5 Tissu lourd Tension correcte du fil Fil du boucleur inférieur Face supérieure Fil de l'aiguille Face inférieure Tension du fil Textile Fig. 56 bleu vert rouge jaune Tissu léger

1,0 Utiliser l'élément du boucleur supérieur 3,0 Tissu mi-lourd

1,5 Utiliser l'élément du boucleur supérieur 3,5 Tissu lourd

1,5 Utiliser l'élément du boucleur supérieur 3,5 Mauvaise tension du fil Lorsque le fil du boucleur inférieur se trouve sur la face inférieure du textile (Fig. 57) :

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou...
• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus faible. Fil du boucleur inférieur Fil de l'aiguille Face supérieure Face inférieure Fig. 57 Mauvaise tension du fil Lorsque le fil de l'aiguille est trop lâche (Fig. 58) :
• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée.
• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus faible. Fil du boucleur inférieur Fil de l'aiguille Face supérieure Face inférieure Fig. 58

Point de remmaillage à 3 fils (overlock) Position de l'aiguille La représentation de ce point se trouve à la figure 59. Ce point réalisé avec une aiguille et 3 fils est utilisé pour procéder au surfilage de tissus normaux avec piqûre à point de surjet. Il suffit de modifier la position de l'aiguille pour obtenir un point de surjet d'une largeur de 3,5 mm ou 5,7 mm. Commutateur de largeur de couture

Longueur de piqûre 2-4 Élément du boucleur supérieur pas nécessaire Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Tension du fil Textile Tissu léger bleu vert rouge jaune 2,0

2,0 1,0 Tension correcte du fil Fil du boucleur supérieur Tissu mi-lourd 3,0

2,0 1,5 Tissu lourd 3,0

3,0 1,5 Fil de l'aiguille Tension du fil Textile bleu vert rouge jaune Tissu léger

2,0 7,0 2,0 Tissu mi-lourd

2,5 6,5 2,5 Tissu lourd

3,5 6,5 2,5 Face supérieure Fil du boucleur inférieur Face inférieure Fig. 59 Mauvaises tensions de fils Fil du boucleur supérieur Lorsque le fil du boucleur supérieur se trouve sur la face inférieure du textile (Fig. 60) :

• tournez le sélecteur de tension du fil z pour le fil du boucleur supérieur (rouge) sur une valeur plus élevée, ou...
• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus faible. Fil du boucleur inférieur Fil de l'aiguille Face supérieure Face inférieure Fig. 60 Fil du boucleur supérieur Lorsque le fil du boucleur inférieur se trouve sur la face supérieure du textile (Fig. 61) :
• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou...
• tournez le sélecteur de tension du fil z pour le fil du boucleur supérieur (rouge) sur une valeur plus faible. Fil du boucleur inférieur Fil de l'aiguille Face supérieure Face inférieure Fig. 61 Fil du boucleur supérieur Fil du boucleur inférieur Lorsque le fil de l'aiguille paraît trop lâche (Fig. 62), tournez le sélecteur de tension du fil pour le fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée. Fil de l'aiguille Face supérieure Face inférieure Fig. 62

Couture flatlock à 3 fils Position de l'aiguille La représentation de ce point se trouve à la figure 63. Ce point réalisé à l'aide d'une aiguille et de fils est utilisé pour les piqûres rabattues et les coutures bout à bout et pour les points ornementaux réalisés avec du fil décoratif. Il suffit de modifier la position de l'aiguille pour obtenir une couture à point flatlock fine ou large (couture plate). Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Tension du fil Commutateur de largeur de couture

Longueur de piqûre 2-4 Élément du boucleur supérieur pas nécessaire Textile bleu vert rouge jaune Tissu léger 0,5

2,5 2,5 Tissu mi-lourd 0,5

3,0 3,0 Tension correcte du fil Fil de l'aiguille Fil du boucleur supérieur Tension du fil Fil de l'aiguille Textile Tissu léger bleu vert rouge jaune

7,0 4,0 Face supérieure Fil du boucleur inférieur Face inférieure Fig. 63 Tissu mi-lourd

0,5 7,0 4,0 Tissu lourd

1,0 7,0 4,0 Mauvaises tensions de fils Lorsque le fil du boucleur inférieur est trop lâche (Fig. 64) :

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou...
• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus faible. Fil de l'aiguille Fil du boucleur supérieur Face supérieure Lorsque le fil du boucleur supérieur est trop lâche (Fig. 65) :
• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus élevée, ou...
• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus faible. Fil de l'aiguille Fil du boucleur supérieur Face supérieure Lorsque le fil de l'aiguille est trop lâche (Fig. 66) :
• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée.
• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus faible. Fil de l'aiguille Fil du boucleur supérieur Face supérieure Fil de l'aiguille Fil du boucleur inférieur Face inférieure Fig. 64 Fil de l'aiguille Fil du boucleur inférieur Face inférieure Fig. 65 Fil de l'aiguille Fil du boucleur inférieur Face inférieure Fig. 66

Point de remmaillage de surjet à 3 fils (overlock) Position de l'aiguille La représentation de ce point se trouve à la figure 67. Ce point avec une aiguille et 3 fils est par exemple utilisé pour réaliser des bordures ornementales. Il suffit de modifier la position de l'aiguille pour obtenir un point de remmaillage fin ou large. Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Commutateur de largeur de couture

Longueur de piqûre 2-4 Élément du boucleur supérieur pas nécessaire Tension du fil Textile bleu vert rouge jaune Tissu léger 2,0

4,0 Tissu mi-lourd 3,0

0,5 6,5 Tension correcte du fil Fil de l'aiguille Tissu lourd 4,0

0,5 7,5 Fil de l'aiguille Fil du boucleur supérieur Tension du fil Fil du boucleur inférieur Face supérieure Textile bleu vert rouge jaune Tissu léger

2,5 1,0 7,0 Tissu lourd

3,0 1,5 8,0 Face inférieure Fig. 67 Mauvaise tension du fil Lorsque le fil du boucleur supérieur est trop lâche (Fig. 68) :

• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus élevée. Fil de l'aiguille Fil de l'aiguille Fil du boucleur supérieur Face supérieure Lorsque le fil du boucleur inférieur est trop lâche (Fig. 69) :
• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou...
• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus faible. Fil de l'aiguille Fil du boucleur supérieur Face supérieure Lorsque le fil de l'aiguille est trop lâche (Fig. 70) :
• tournez le sélecteur de tension du fil de l'aiguille (bleu r ou vert t) sur une valeur plus élevée.
• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus faible. Fil de l'aiguille Fil du boucleur inférieur Face inférieure Fig. 68 Fil de l'aiguille Fil du boucleur inférieur Face inférieure Fig. 69 Fil de l'aiguille Fil du boucleur supérieur Face supérieure

Fil du boucleur inférieur Face inférieure Fig. 70 Faux-point de couture et surjet simultanés à 3 fils, très extensible Position de l'aiguille La représentation de ce point se trouve à la figure 71. Ce point avec 2 aiguilles et 3 fils représente la solution idéale pour des tissus légers, extrêmement extensibles, comme par ex. le tricot et l'élastane. Interrupteur de largeur de couture

Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Longueur de piqûre 2-4 Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o. Élément du boucleur supérieur utiliser Tension correcte du fil Tension du fil Textile Tissu léger Tissu mi-lourd bleu vert rouge jaune 2,0 1,5 Utiliser l'élément du boucleur supérieur

Utiliser l'élément du boucleur supérieur 0,5 3,0 2,0 Fil d'aiguille gauche Fil d'aiguille droit Fil du boucleur inférieur Face supérieure Tissu lourd 4,0 3,0 Utiliser l'élément du boucleur supérieur Face inférieure 1,0 Fig. 71 Mauvaise tension du fil Lorsque le fil du boucleur inférieur est trop lâche (Fig. 72):

• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée. Fil d'aiguille gauche Fil d'aiguille droit Face supérieure Lorsque le fil de l'aiguille gauche est trop lâche (Fig. 73) :
• tournez le sélecteur de tension du fil de l'aiguille gauche r (bleu) sur une valeur plus élevée. Fil d'aiguille gauche Fil du boucleur inférieur Face inférieure Fig. 72 Fil du boucleur inférieur Fil d'aiguille droit Face supérieure Lorsque le fil de l'aiguille droite est trop lâche (Fig. 74) :
• tournez le sélecteur de tension du fil de l'aiguille droite t (vert) sur une valeur plus élevée. Fil d'aiguille gauche Face inférieure Fig. 73 Fil du boucleur inférieur Fil d'aiguille droit Face supérieure Face inférieure Fig. 74

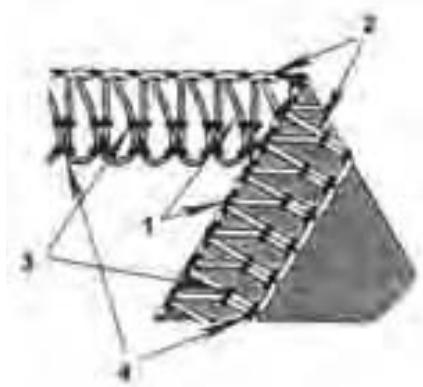

Faux-point de couture et surjet simultanés à 4 fils, très extensible Position de l'aiguille La représentation de ce point se trouve à la figure 75. Ce point avec 2 aiguilles et 4 fils représente la solution idéale pour des tissus mi-lourds à lourds, extrêmement extensibles, comme par ex. les tricots réversibles et les tissus de maillots de bain. Il est adapté pour combiner deux morceaux de tissus tout en procédant en même temps au surfilage des bordures. Commutateur de largeur de couture

Longueur de piqûre 2-4 Élément du boucleur supérieur pas nécessaire Réglez le sélecteur de tension du fil r t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Tension du fil Tension correcte du fil Textile bleu vert rouge jaune Tissu léger 2,5 2,0 2,5 2,0 Tissu mi-lourd 3,0 2,0 3,0 2,0 Fil du boucleur supérieur Fil d'aiguille droit Fil d'aiguille gauche Tissu lourd 4,0 2,5 4,0 2,5 Fil du boucleur inférieur Face supérieure Face inférieure Fig. 75 Mauvaise tension du fil Fil du boucleur supérieur Lorsque le fil du boucleur supérieur se trouve sur la face inférieure du textile (Fig. 76) :

• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus élevée, ou...
• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus faible. Fil d'aiguille droit Fil du boucleur inférieur Fil d'aiguille gauche Face inférieure Face supérieure Fil du boucleur supérieur Fig. 76 Lorsque le fil du boucleur inférieur se trouve sur la face supérieure du textile (Fig. 77) :
• tournez le sélecteur de tension du fil pour le fil du boucleur inférieur u (jaune) sur une valeur plus élevée, ou..
• tournez le sélecteur de tension du fil pour le fil du boucleur supérieur z (rouge) sur une valeur plus faible. Fil d'aiguille droit Lorsque le fil de l'aiguille gauche est trop lâche (Fig. 78) :
• tournez le sélecteur de tension du fil de l'aiguille gauche r (bleu) sur une valeur plus élevée. Fil d'aiguille droit Fil du boucleur inférieur Fil d'aiguille gauche Face supérieure Face inférieure Fil du boucleur supérieur Fig. 77 Fil d'aiguille gauche Face supérieure Fil du boucleur supérieur Lorsque le fil de l'aiguille droite est trop lâche (Fig. 79) :
• tournez le sélecteur de tension du fil de l'aiguille droite t (vert) sur une valeur plus élevée. Fil du boucleur inférieur Face inférieure Fig. 78 Fil d'aiguille droit Fil d'aiguille gauche Face supérieure

Fil du boucleur inférieur Face inférieure Fig. 79 Ourlets roulés Cette machine permet de coudre quatre types d'ourlets roulés différents. Lors de la confection d'ourlets roulés, la bordure du textile à coudre est repliée et dotée d'une couture à point de surjet. Ce type d'ourlets est le plus adapté pour des tissus légers tels que la batiste, le chiffon, l'organza, etc.. Les tissus lourds ou rigides ne sont pas adaptés pour réaliser des ourlets roulés.

• Retirez l'aiguille gauche.
• Mettez le commutateur de largeur de couture d sur "R" (Fig. 80).
• Orientez la plaque d'aiguille du doigt de largeur de couture sur la marque "R" sur la plaque d'appui en tournant le bouton de réglage de la largeur de couture f (Fig. 81).
• Réglez la molette pour la longueur de piqûre 5 sur "F - 2" (Fig. 82). Vous obtenez ainsi une couture fine.
• Pour les ourlets roulés, veuillez utiliser les aiguilles de la cat. No 14. Remarques : Fig. 80

• Un grand nombre de combinaisons variées de fils peut être utilisé pour réaliser un ourlet roulé. Pour créer un ourlet roulé particulièrement joli (ourlet roulé à 3 fils), utilisez du fil mousse (fil mousse en polyamide / woolly nylon) en tant que fil du boucleur supérieur et du fil normal pour l'aiguille et le boucleur inférieur. Pour un ourlet roulé à 2 fils, veuillez utiliser du fil mousse pour le fil du boucleur inférieur et du fil normal pour le fil d'aiguille.
• Lorsque vous commencez à coudre, tenez la chaînette, afin qu'elle ne puisse pas s'enrouler dans la couture.
• Exposez le matériau à une légère tension en direction de la couture. Il en résulte une couture plus fine.
• Avant de couper la chaînette très près du textile, appliquez une petite goutte de colle pour textiles sur la couture et laissez sécher. Vérifiez auparavant la résistance à la décoloration du textile. Fig. 82 Fig. 81 Position de l'aiguille Ourlet roulé à 3 fils Commutateur de largeur de couture La représentation de ce point se trouve à la figure 83. Longueur de piqûre Fil du boucleur supérieur bleu vert rouge jaune Polyester

2,0 2,0 2,0 Tension du fil Élément du boucleur supérieur

F-2 pas nécessaire Fil du boucleur supérieur Fil de l'aiguille Réglez le sélecteur de tension du fil t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Face supérieure Ourlet roulé à point de surjet boucleur supérieur à 3 fils Fil du boucleur inférieur Face inférieure Fig. 83 La représentation de ce point se trouve à la figure 84. Réglez le sélecteur de tension du fil t z u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Fil du boucleur supérieur Tension du fil bleu vert rouge jaune Polyester

2,5 Fil de l'aiguille Fil du boucleur supérieur Fil du boucleur inférieur Face supérieure Face inférieure Fig. 84

Ourlet roulé à 2 fils La représentation de ce point se trouve à la figure 85. Réglez le sélecteur de tension du fil t u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o. Position de l'aiguille

F-2 utiliser Commutateur de largeur de couture Longueur de piqûre Élément du boucleur supérieur Fil du boucleur inférieur Fil du boucleur inférieur Fil mousse Tension du fil bleu vert rouge jaune

1,5 Utiliser l'élément du boucleur supérieur 1,5 Face supérieure Fil de l'aiguille Face inférieure Fig. 85 Ourlet roulé à point de surjet boucleur inférieur à 2 fils La représentation de ce point se trouve à la figure 86. Réglez le sélecteur de tension du fil t u aux valeurs adaptées (voir tableau) et procédez à une couture d'essai sur le matériau utilisé. Position de l'aiguille

F-2 utiliser Commutateur de largeur de couture Pour ce type de point, insérez l'élément du boucleur supérieur dans le boucleur supérieur o. Longueur de piqûre Élément du boucleur supérieur Fil du boucleur inférieur bleu vert Polyester

1,5 Tension du fil rouge Utiliser l'élément du boucleur supérieur Utiliser l'élément du boucleur supérieur jaune 2,0 Fil de l'aiguille 1,5 Face supérieure Fil du boucleur inférieur Face inférieure Fig. 86

Coutures ornementales flatlock Pour créer des coutures flatlock, réglez la tension du fil pour un point de surjet à 3 fils. Réalisez une couture et tirez ensuite sur le tissu à coudre pour lisser la couture. La couture flatlock peut être utilisée comme couture d'assemblage décorative ou à titre de pure couture ornementale (Fig. 87, fil foncé). Remarques :

• Veillez à la tension correcte du fil afin de pouvoir aisément tirer le textile que vous êtes en train de coudre.
• Utilisez un fil décoratif en tant que fil du boucleur supérieur, car il s'agit du fil le plus important qui est par ailleurs bien visible. Fig. 87

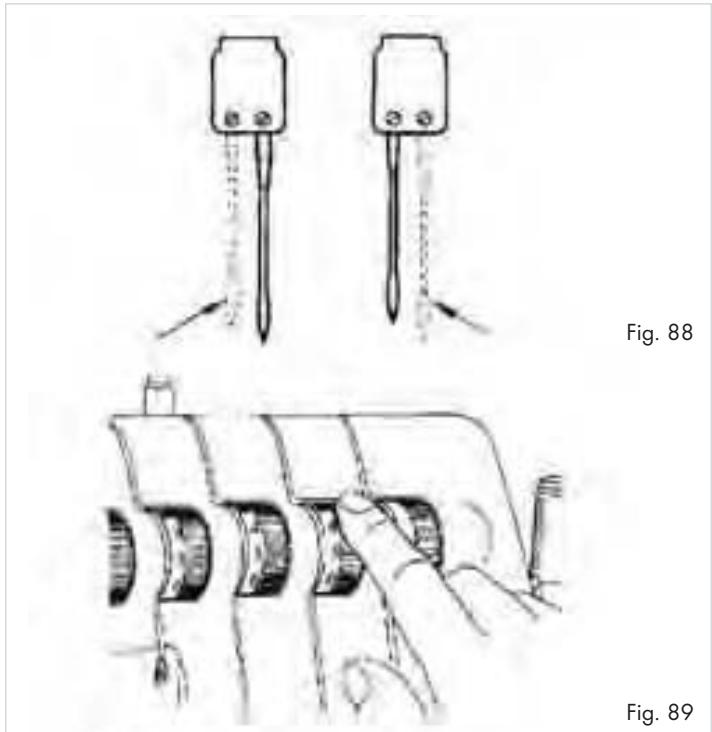

1. Retirez l'aiguille droite ou gauche (Fig. 88).

2. Réglez la tension recommandée pour une couture à point de surjet à

3. Réglez les tensions des fils supérieurs (vert ou bleu) de manière beaucoup

4. Relâchez également un peu la tension du fil du boucleur supérieur (rouge).

5. Réglez la tension du fil du boucleur inférieur (jaune) pour qu'elle soit

beaucoup plus ferme. Fig. 89 Couture flatlock en tant que couture d'assemblage

• Posez les deux textiles à coudre à l'envers, pour créer une couture décorative à l'endroit.
• Procédez à la couture et coupez le tissu excédent (Fig. 90). Fig. 90 La représentation de ce point se trouve à la figure 91.
• Le fil supérieur (fil d'aiguille) (vert ou bleu) présente alors un déroulement en forme de V à l'envers du tissu.
• Le fil du boucleur inférieur se déroule sous la forme d'une ligne droite le long de la bordure du tissu.
• Tirez le textile des deux côtés de la couture, afin que les coutures se mettent à plat. Fil de l'aiguille Fil du boucleur inférieur Fil du boucleur supérieur Face supérieure Face inférieure Fig. 91

Couture flatlock en tant que couture ornementale

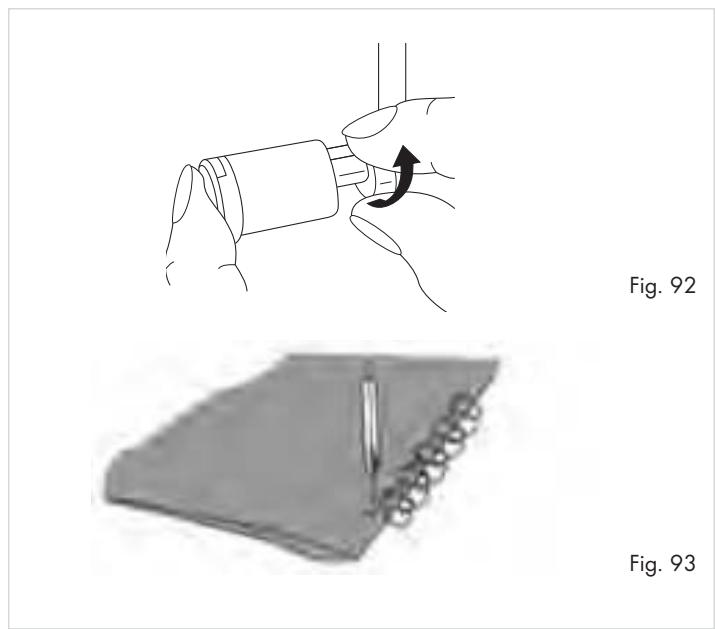

• Amenez la lame supérieure mobile i en position de repos (Fig. 92). Pour ce type de couture, le textile n'est pas coupé.
• Pliez le textile de manière à ce que les deux envers soient posés l'un sur l'autre. Fig. 92

• Placez le textile de manière à ce qu'une partie de la piqûre soit cousue en dehors du textile (Fig. 93).
• Dépliez ensuite le textile. Posez alors les piqûres à plat. Fig. 93 Ourlets invisibles overlock L'ourlet invisible overlock est particulièrement adapté pour les tricots. Il génère un surfilage durable des bordures tout en restant quasiment invisible (Fig. 94). En une seule opération, l'excédent de tissu est coupé, l'ourlet est réalisé et les bordures sont dotées d'une couture à point de surjet. Fig. 94

1. Retirez l'aiguille gauche et réglez la machine pour une couture à point

de surjet à 3 fils fine.

2. Réglez la longueur de piqûre à 4.

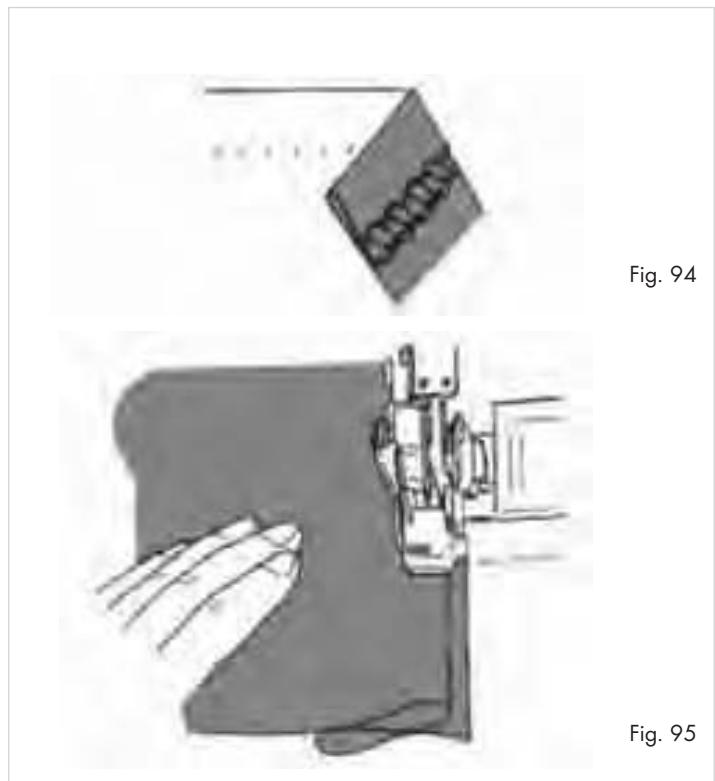

3. Pliez l'ourlet dans un premier temps à l'envers, puis à l'endroit du tissu,

afin que la bordure du tissu dépasse de 6 mm le premier pli (Fig. 95).

4. Cousez avec soin sur le pli. A cet égard, l'aiguille doit piquer à la

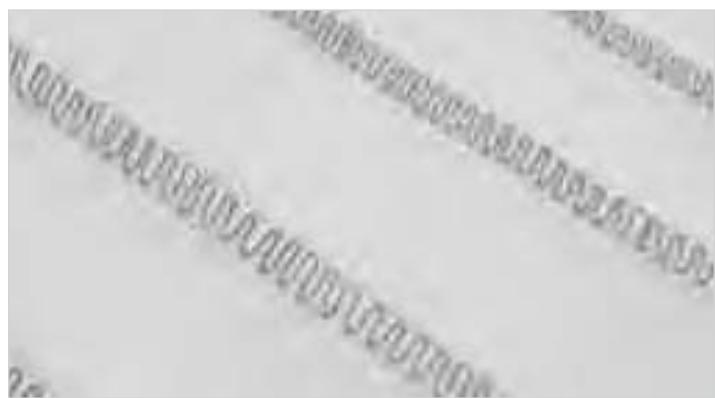

verticale dans la bordure du pli. Fig. 95 Nervures Pour ajouter certains ornements à votre vêtement, vous pouvez lui apposer des nervures avant de procéder à la découpe (Fig. 96). Les nervures sont des coutures ornementales, telles qu'elles sont représentées dans la figure 96.

1. Retirez l'aiguille gauche et réglez la machine pour une couture à point

de surjet à 3 fils fine.

2. Amenez la lame supérieure i en position de repos.

3. Pour parvenir à un résultat régulier, dessinez le nombre souhaité de

nervures avec un marqueur pour textile hydrosoluble ou une craie pour textile sur le tissu.

4. Pliez le tissu à l'envers et cousez-le.

5. Lorsque toutes les nervures ont été cousues, passez le fer à repasser sur

le tissu dans une même direction, afin que les nervures soient toutes plates et régulières. Fig. 96

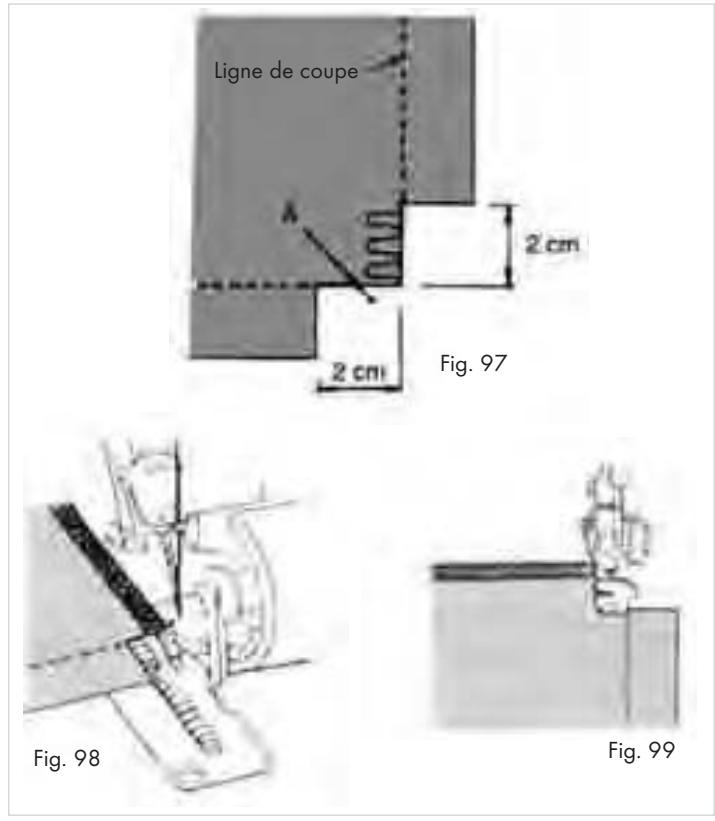

Couture des coins Coins externes Ligne de coupe

1. Coupez avant et après le coin sur env. 2 cm jusqu'à la ligne de couture

2. Cousez une piqûre au-delà de la marque "A" sur le dessin, puis arrêtez-vous

3. Levez l'aiguille et le pied-de-biche a.

4. Tirez le tissu à coudre vers l'arrière jusqu'à libérer le fil tenu par le doigt

de la plaque d'appui e. (Pour une reconnaissance plus aisée, le pied-de-biche a n'est pas représenté sur l'image ci-contre - Fig. 98).

5. Tournez le textile à coudre et abaissez le pied-de-biche a, afin que

la lame supérieure i se trouve sur la même ligne que le bord de coupe (Fig. 99).

6. Tirez les fils détendus vers le haut et continuez à coudre.

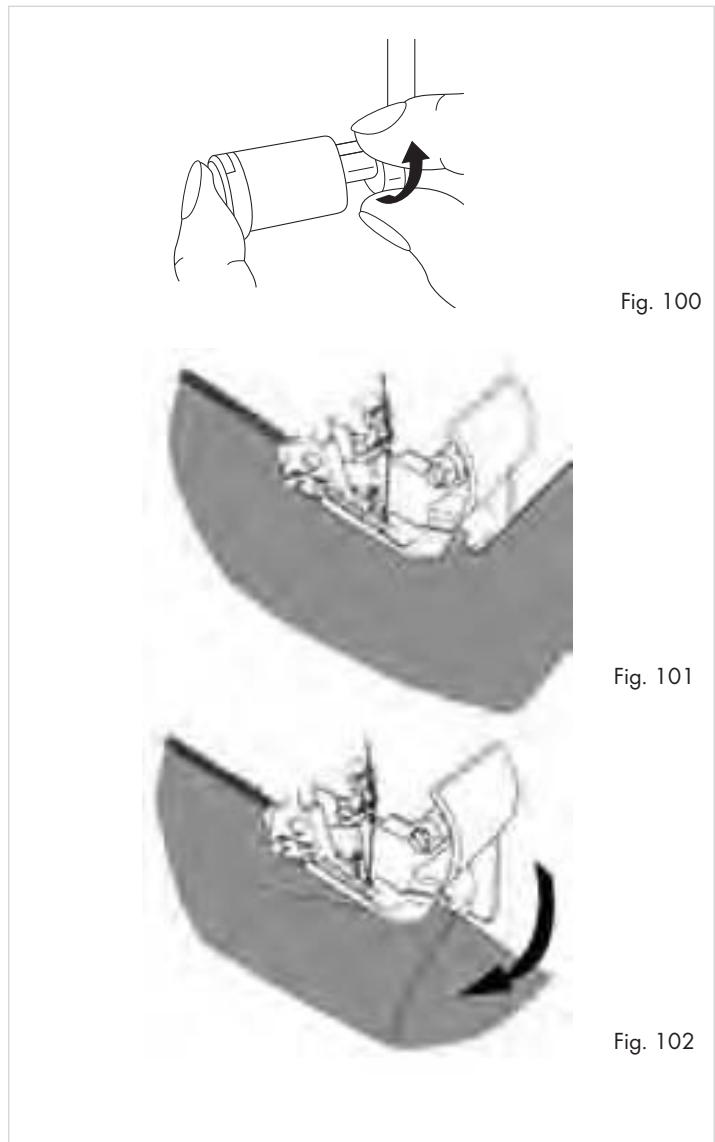

Fig. 98 Fig. 99 Coins internes

1. Coupez le textile à coudre au niveau du bord à coudre.

2. Amenez la lame supérieure i en position de repos (Fig. 100).

3. Cousez sur le bord de coupe (Fig. 101).

4. Arrêtez de coudre tout juste avant d'atteindre le coin.

5. Réalisez un pli au niveau du coin, afin que les deux bords forment une

6. Cousez lentement au-delà du coin le long du deuxième bord.

Veillez à ne pas inclure le pli ! Fig. 101 Fig. 102

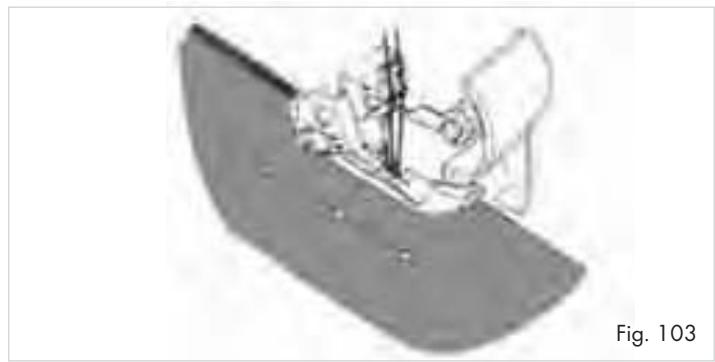

Conseils et astuces Insérer les épingles Insérez toujours les épingles à gauche du pied-de-biche a (Fig. 103). Les épingles ne se trouvent ainsi pas dans la zone de coupe des lames i s et elles peuvent à nouveau être facilement retirées. Attention ! Risque d'endommager l'appareil ! Ne cousez jamais sur des épingles ou d'autres matériaux durs. Il peut en résulter des dommages irréparables sur les lames i s! Fig. 103 Sécuriser la chaînette Pour éviter que la chaînette ne se desserre, veuillez enfiler la chaînette dans une aiguille à main. Piquez l'aiguille dans l'extrémité de la couture pour la sécuriser. Couture renforcée La couture peut être renforcée en rajoutant un ruban sergé. Amenez le ruban à travers la fente dans la partie avant du pied-de-biche a (Fig. 104). Fig. 104 Placez le ruban sous le pied-de-biche vers l'arrière et cousez la couture. Le ruban est ainsi cousu avec la couture (Fig. 105). Fig. 105 Galonnage

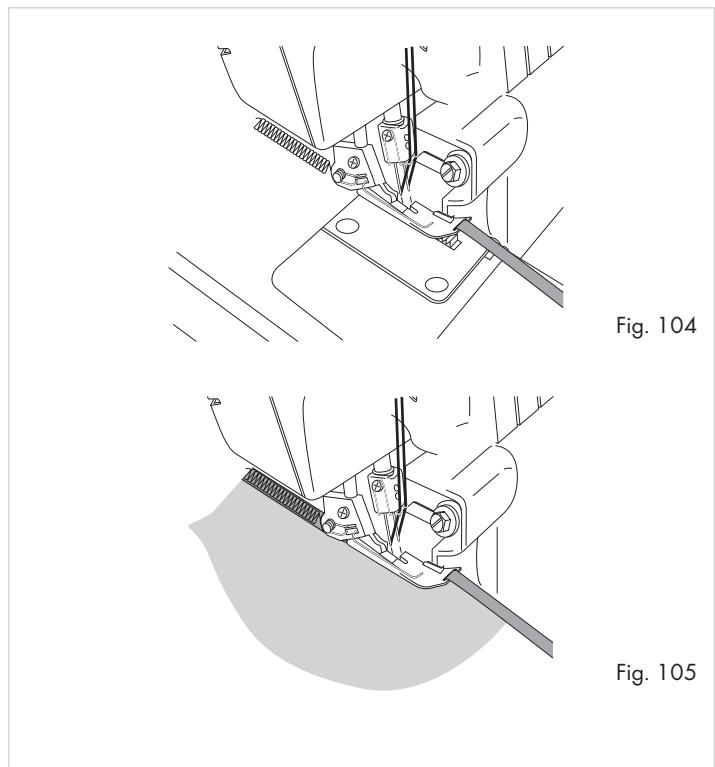

1. Amenez la lame supérieure i en position de repos.

2. Retirez l'aiguille droite et le fil correspondant.

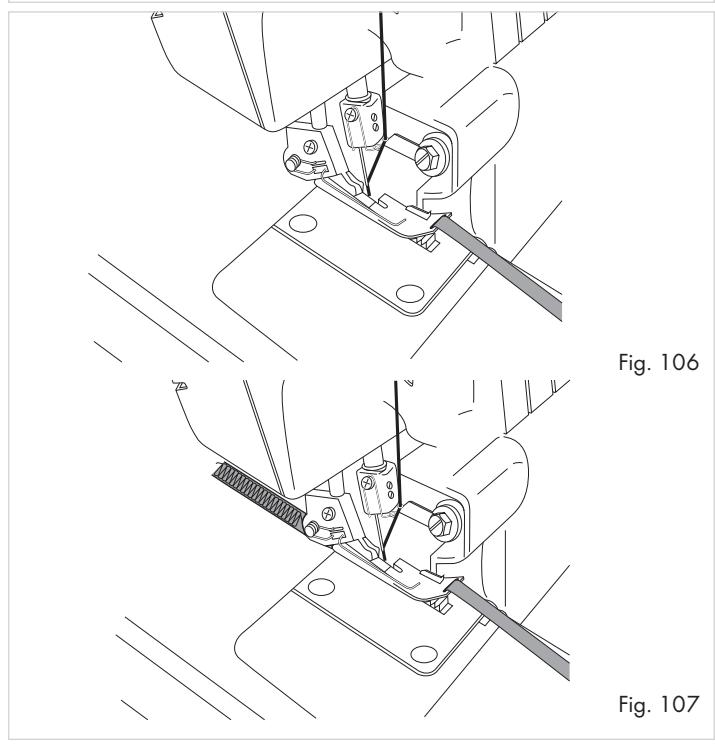

3. Tirez la corde passepoil (fil ou ruban sergé) à travers la fente dans

la zone avant du pied-de-biche a (Fig. 106). Fig. 106

4. Placez la corde passepoil sous le pied-de-biche a et réalisez une

chaînette dans la longueur souhaitée (Fig. 107). Vous pouvez utiliser le galonnage en chaînette séparément ou en tresser plusieurs ensemble. Fig. 107

Maintenance et nettoyage Attention ! Avant de procéder aux travaux de nettoyage ou de maintenance, retirez la fiche secteur de la prise secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures ! Nettoyage et lubrification

• Retirez régulièrement la poussière et les peluches au niveau des boucleurs et des lames. Vous pouvez utiliser le pinceau fourni à cette fin (Fig. 108).

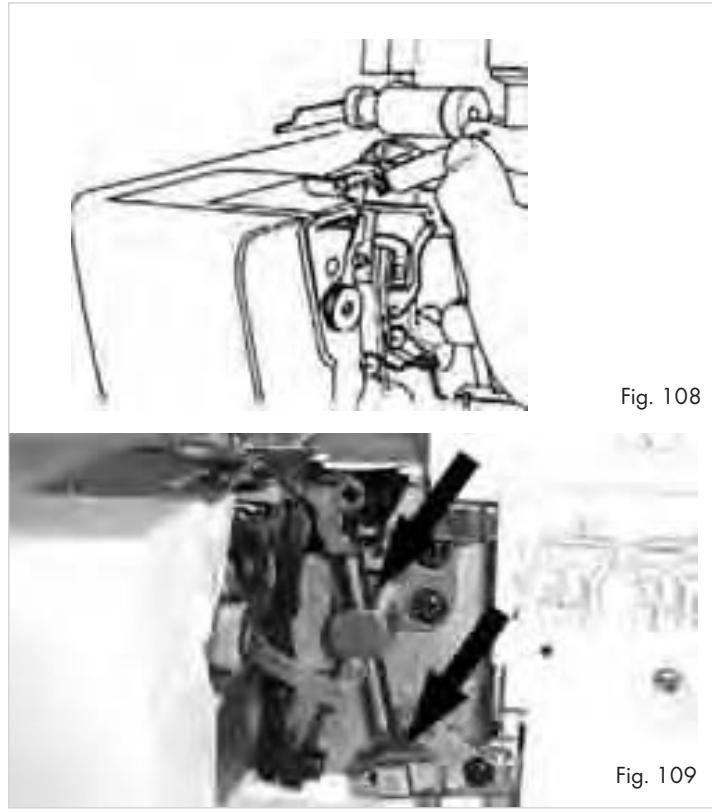

• Essuyez la machine avec un chiffon légèrement humidifié. Fig. 108
• Lubrifiez régulièrement la machine au niveau des points de lubrification indiqués sur la figure 109. Utilisez exclusivement de l'huile pour machine à coudre à cette fin. Fig. 109 Changer la lame inférieure Attention ! Avant de remplacer la lame s retirez toujours la fiche secteur de la prise secteur. Vous évitez ainsi le démarrage accidentel de l'appareil. Sinon, il y a un risque de blessures ! Remplacez la lame inférieure s, dès que vous remarquez que la lame inférieure s ne coupe plus correctement et proprement. Servez-vous de la figure 110 à cette fin.

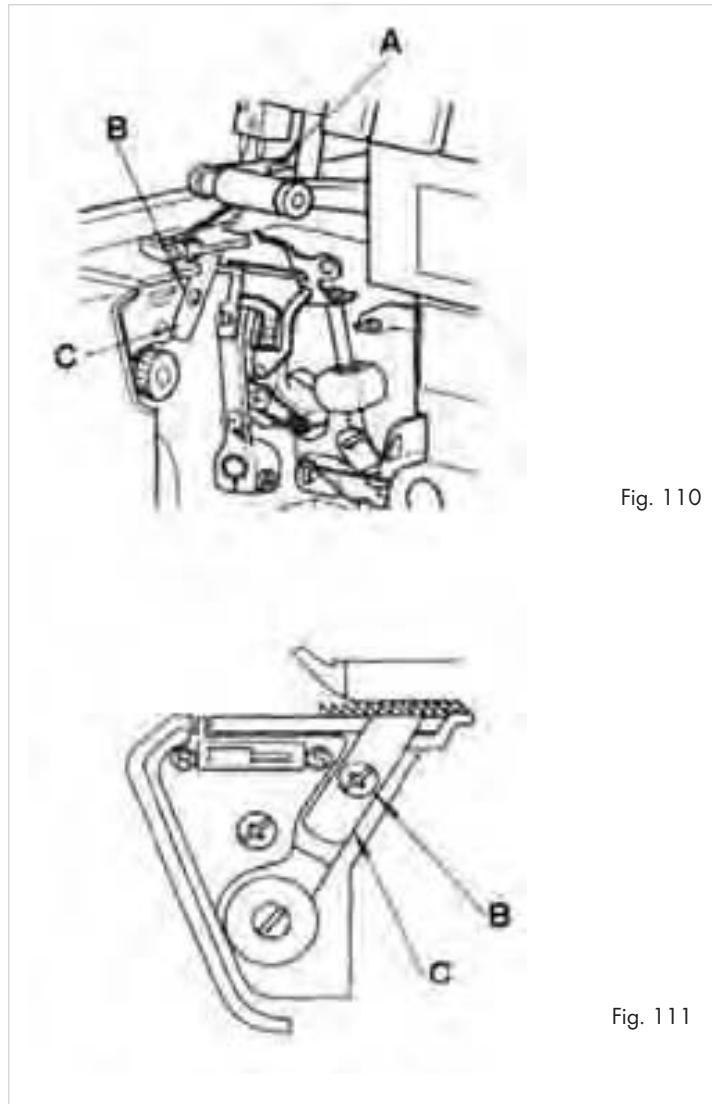

1. Ouvrez le capot avant 0.

2. Amenez la lame supérieure i en position de repos (A).

3. Retirez la vis de la lame inférieure s (B) et retirez la lame s (C)

4. Faites glisser la nouvelle lame s dans le support et vissez-la fermement.

5. Amenez la lame supérieure i en position de travail et fermez le capot

avant 0. Fig. 110 Fig. 111

Rangement Attention : Retirez toujours la fiche secteur de la prise avant de ranger la machine. Ceci évite le démarrage accidentel de l'appareil et ainsi les risques d'accidents de même qu'une surchauffe éventuelle de l'appareil ! Lorsque vous n'utilisez pas la machine, recouvrez-la toujours du capot de recouvrement. Vous protégez ainsi la machine de la poussière. Conservez la machine à un endroit propre et sec. Transportez toujours la maschine au niveau de sa poignée dépliable. Mise au rebut L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Cet appareil est soumis aux impératifs de la directive européenne 2002/96/EC. Veiller à assurer une élimination écologique des matériaux d'emballage. Ne jetez en aucun cas l'huile pour machine à coudre avec les déchets ménagers ordinaires. Ne la versez pas dans l'évier. Remettez l'huile destinée au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisme de recyclage. Garantie et service après-vente Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente concerné. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise. Cette garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, et ne couvre pas les dommages de transport, les éléments d'usure ou les dommages subis par des éléments fragiles, par ex. le commutateur ou les piles. Le produit est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux. La période sous garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents à l'achat doivent être signalés immédiatement après le déballage, mais au plus tard deux jours après la date d'achat. Toutes les réparations effectuées après expiration de la période sous garantie sont payantes. Service France Tel.: 0800 919270 E-Mail: kompernass@lidl.fr Service Suisse Tel.: 0842 665566 (0,08 CHF/Min., mobile max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch Importateur KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com

Dépannage Problème Cause Solutions

• Les aiguilles sont déformées, émoussées ou end• Insérez de nouvelles aiguilles. ommagées au niveau des pointes.
• Les aiguilles ne sont pas correctement insérées.

• Veillez à insérer correctement les aiguilles dans le support.

• Vous avez tiré trop fortement sur le tissu.

• Guidez le tissu soigneusement avec les deux mains.

• Le fil n'est pas correctement enfilé.

• Enfilez correctement le fil.

• La tension du fil est excessive.

• Réduisez la tension du fil.

• Les aiguilles ne sont pas correctement insérées.

• Veillez à insérer correctement les aiguilles dans le support.

• Les aiguilles sont déformées, émoussées ou endommagées au niveau des pointes.

• Insérez de nouvelles aiguilles.

• Les aiguilles ne sont pas correctement insérées.

• Veillez à insérer correctement les aiguilles dans le support.

• Le fil n'est pas correctement enfilé.

• Vérifiez le cheminement des différents fils.

• La tension du fil n'est pas correcte.

• Rectifiez la tension du fil.

• Vérifiez le cheminement des différents fils.

• La tension du fil est excessive.

• Resserrez la tension du fil.

• Le fil n'est pas correctement enfilé.

• Vérifiez le cheminement des différents fils.

• L'alimentation différentielle n'est pas réglée.

• Réglez correctement l'alimentation différentielle. Le tissu n'est pas proprement coupé

• Les lames sont émoussées ou mal insérées.

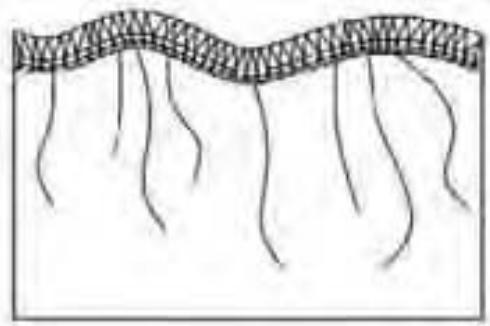

• Remplacez la lame ou insérez-la correctement. Les bordures du tissu se froncent

• Trop de tissu sur un point.

• Modifiez la largeur de couture. Cassures d'aiguilles Le fil se déchire Certains points ont été omis Les points sont irréguliers Les coutures créent des plis

0,5 6,5 Stoffa pesante 4,0
