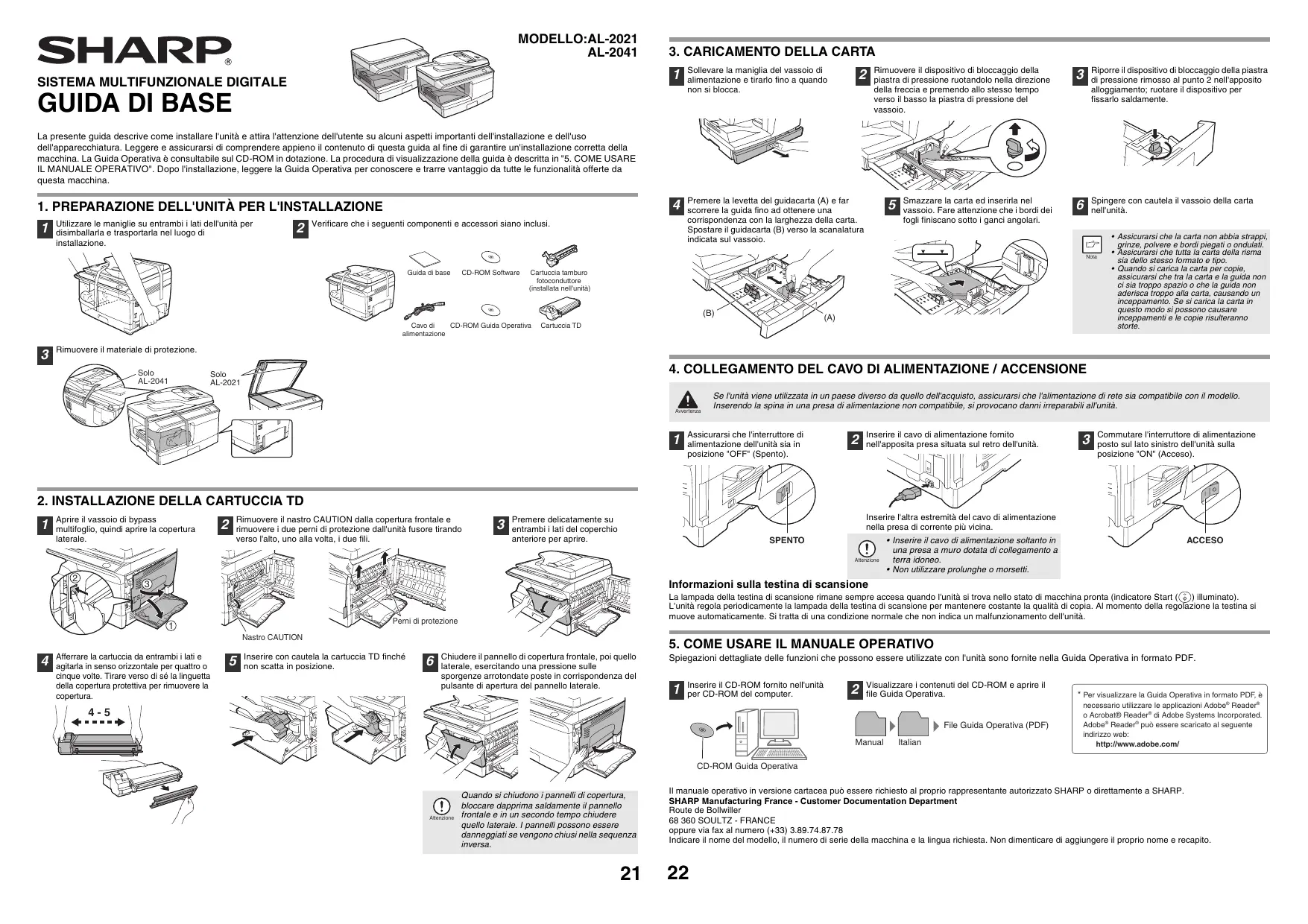

MANUALE UTENTE AL-2041 SHARP

SISTEMA MULTIFUNZIONALE DIGITALE GUIDA DI BASE

DIGITALT SYSTEM MED FLERE FUNKTIONER STARTVEJLEDNING

SISTEMA MULTIFUNZIONALE DIGITALE GUIDA DI BASE

La presente guida descrive come installare l'unità e attira l'attenzione dell'utente su alcuni aspetti importanti dell'installazione e dell'uso dell'apparecchiatura. Leggere e assicurarsi di comprendere appieno il contenuto di questa guida al fine di garantire un'installazione corretta della macchina. La Guida Operativa è consultabile sul CD-ROM in dotazione. La procedura di visualizzazione della guida è descritta in "5. COME USARE IL MANUALE OPERATIVO". Dopo l'installazione, leggere la Guida Operativa per conoscere e trarre vantaggio da tutte le funzionalità offerte da questa macchina.

1. PREPARAZIONE DELL'UNITÀ PER L'INSTALLAZIONE

1 Utilizzare le maniglie su entrambi i lati dell'unità per disimballarla e trasportarla nel luogo di installazione.

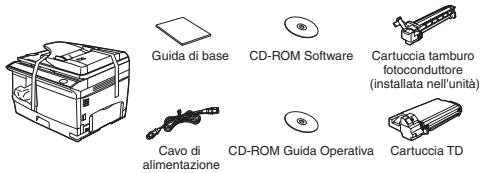

2 Verificare che i seguenti componenti e accessori siano inclusi.

Guida di base CD-ROM Software Cartuccia tamburo fotoconduttore (installata nell'unità) Cavo di alimentazione CD-ROM Guida Operativa Cartuccia TD

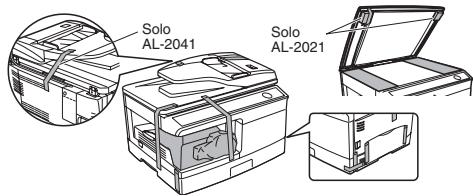

3 Rimuovere il materiale di protezione.

Solo AL-2041 Solo AL-2021

2. INSTALLAZIONE DELLA CARTUCCIA TD

1 Aprire il vassoio di bypass multifoglio, quindi aprire la copertura laterale.

2 Rimuovere il nastro CAUTION dalla copertura frontale e rimuovere i due perni di protezione dall'unità fusore tirando verso l'alto, uno alla volta, i due fili.

Perni di protezione

4 Afferrare la cartuccia da entrambi i lati e agitarla in senso orizzontale per quattro o cinque volte. Tirare verso di sé la linguetta della copertura protettiva per rimuovere la copertura.

4 - 5

5 Inserire con cautela la cartuccia TD finché non scatta in posizione.

3 Premere delicatamente su entrambi i lati del coperchio anteriore per aprire.

6 Chiudere il pannello di copertura frontale, poi quello laterale, esercitando una pressione sulle sporgenze arrotondate poste in corrispondenza del pulsante di apertura del pannello laterale.

Quando si chiudono i pannelli di copertura, bloccare dapprima saldamente il pannello frontale e in un secondo tempo chiudere quello laterale. I pannelli possono essere danneggiati se vengono chiusi nella sequenza inversa.

1 Sollevare la maniglia del vassoio di alimentazione e tirarlo fino a quando non si blocca.

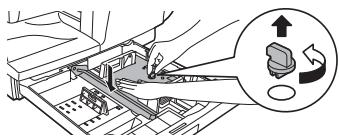

2 Rimuovere il dispositivo di bloccaggio della piastra di pressione ruotandolo nella direzione della freccia e premendo allo stesso tempo verso il basso la piastra di pressione del vassoio.

3 Riporre il dispositivo di bloccaggio della piastra di pressione rimosso al punto 2 nell'apposito alloggiamento; ruotare il dispositivo per fissarlo saldamente.

4 Premere la levetta del guidacarta (A) e far scorrere la guida fino ad ottenere una corrispondenza con la larghezza della carta. Spostare il guidacarta (B) verso la scanalatura indicata sul vassoio.

(B) (A)

5 Smazzare la carta ed inserirla nel vassoio. Fare attenzione che i bordi dei fogli finiscano sotto i ganci angolari.

6 Spingere con cautela il vassoio della carta nell'unità.

• Assicurarsi che la carta non abbia strappi, grinze, polvere e bordi piegati o ondulati.
• Assicurarsi che tutta la carta della risma sia dello stesso formato e tipo.
• Quando si carica la carta per copie, assicurarsi che tra la carta e la guida non ci sia troppo spazio o che la guida non aderisca troppo alla carta, causando un inceppamento. Se si carica la carta in questo modo si possono causare inceppamenti e le copie risulteranno storte.

4. COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE / ACCENSIONE

Se l'unità viene utilizzata in un paese diverso da quello dell'acquisto, assicurarsi che l'alimentazione di rete sia compatibile con il modello. Inserendo la spina in una presa di alimentazione non compatibile, si provocano danni irreparabili all'unità.

1 Assicurarsi che l'interruttore di alimentazione dell'unità sia in posizione "OFF" (Spento).

SPENTO

2 Inserire il cavo di alimentazione fornito nell'apposita presa situata sul retro dell'unità.

Inserire l'altra estremità del cavo di alimentazione nella presa di corrente più vicina.

• Inserire il cavo di alimentazione soltanto in una presa a muro dotata di collegamento a terra idoneo.
  • Non utilizzare prolunghe o morsetti.

3 Commutare l'interruttore di alimentazione posto sul lato sinistro dell'unità sulla posizione "ON" (Acceso).

ACCESSO

Informazioni sulla testina di scansione

La lampada della testina di scansione rimane sempre accesa quando l'unità si trova nello stato di macchina pronta (indicatore Start ((B)Billuminato). L'unità regola periodicamente la lampada della testina di scansione per mantenere costante la qualità di copia. Al momento della regolazione la testina si muove automaticamente. Si tratta di una condizione normale che non indica un malfunzionamento dell'unità.

5. COME USARE IL MANUALE OPERATIVO

Spiegazioni dettagliate delle funzioni che possono essere utilizzate con l'unità sono fornite nella Guida Operativa in formato PDF.

1 Inserire il CD-ROM fornito nell'unità per CD-ROM del computer.

CD-ROM Guida Operativa

2 Visualizzare i contenuti del CD-ROM e aprire il file Guida Operativa.

* Per visualizzare la Guida Operativa in formato PDF, è necessario utilizzare le applicazioni Adobe® Reader® o Acrobat® Reader® di Adobe Systems Incorporated. Adobe® Reader® può essere scaricato al seguente indirizzo web: http://www.adobe.com/

Il manuale operativo in versione cartacea può essere richiesto al proprio rappresentante autorizzato SHARP o direttamente a SHARP.

oppure via fax al numero (+33) 3.89.74.87.78

Indicare il nome del modello, il numero di serie della macchina e la lingua richiesta. Non dimenticare di aggiungere il proprio nome e recapito.

SPECIFICHE

		AL-2021	AL-2041
Tipo		Sistema multifunzionale digitale da desktop
Sistema di copia / stampa		Trasferimento elettrostatico a secco
Originali		Fogli, documenti
Funzione stampante		Disponibile
Funzione scanner		Disponibile
Vassoio carta		250 fogli
Vassoio di bypass multifoglio		50 fogli
Vassoio uscita carta		200 fogli*1
Formati originale	Lastra di esposizione/ SPF	Max. A4
Alimentazione originali	Lastra di esposizione	1 foglio
	SPF	–	Fino a 50 fogli
Formato copia / stampa		Da A6 a A4*2
Perdita di immagine		Max. 4 mm*3Max. 4,5 mm*4
Velocità di riproduzione*5		20 pag./min. (A4)
Velocità di stampa*6		20 pag./min. (A4)
Copia in continuo		Max. 99 pagine; contatore in sottrazione
Velocità prima copia*7(approssimativa)		8,0 secondi (quando il programma utente 24 è inattivo)10,7 secondi (quando il programma utente 24 è attivo)
Tempo di riscaldamento*8(approssimativo)		0 secondi
Rapporto di copia	Lastra di esposizione	Variabile: dal 25% al 400%, con incrementi dell'1%(totale 376 passi)Fisso: 50%, 70%, 86%, 100%, 141% e 200%
	SPF	–	Variable: dal 50% al200%, conincrementi dell'1%(totale 151 passi)Fisso: 50%, 70%, 86%,100%, 141% e200%
Sistema di esposizione	Lastra di esposizione	Sorgente ottica mobile, esposizione a filo (lastra fissa) con esposizione automatica
	SPF	–	Originale mobile
Sistema di fusione		Rulli fusore
Tecnologia di sviluppo		Sviluppo spazzola magnetica
Sorgente ottica		Lampada fluorescente a catodo freddo
Risoluzione	Copiatrice	600 x 300 dpi (modalità Automatica/Manuale)600 x 600 dpi (modalità Fotografia)
	Stampante	600 dpi
	Scanner	600 x 600 dpi
Gradazione	Scansione	256 livelli
	Uscita	2 livelli
Profondità di colore		1 bit o 8 bit/pixel

		AL-2021	AL-2041
Tipo		Sistema multifunzionale digitale da desktop
Sistema di copia / stampa		Trasferimento elettrostatico a secco
Originali		Fogli, documenti
Funzione stampante		Disponibile
Funzione scanner		Disponibile
Vassoio carta		250 fogli
Vassoio di bypass multifoglio		50 fogli
Vassoio uscita carta		200 fogli*1
Formati originale	Lastra di esposizione/ SPF	Max. A4
Alimentazione originali	Lastra di esposizione	1 foglio
	SPF	–	Fino a 50 fogli
Formato copia / stampa		Da A6 a A4*2
Perdita di immagine		Max. 4 mm*3Max. 4,5 mm*4
Velocità di riproduzione*5		20 pag./min. (A4)
Velocità di stampa*6		20 pag./min. (A4)
Copia in continuo		Max. 99 pagine; contatore in sottrazione
Velocità prima copia*7(approssimativa)		8,0 secondi (quando il programma utente 24 è inattivo)10,7 secondi (quando il programma utente 24 è attivo)
Tempo di riscaldamento*8(approssimativo)		0 secondi
Rapporto di copia	Lastra di esposizione	Variabile: dal 25% al 400%, con incrementi dell'1%(totale 376 passi)Fisso: 50%, 70%, 86%, 100%, 141% e 200%
	SPF	–	Variable: dal 50% al200%, conincrementi dell'1%(totale 151 passi)Fisso: 50%, 70%, 86%,100%, 141% e200%
Sistema di esposizione	Lastra di esposizione	Sorgente ottica mobile, esposizione a filo (lastra fissa) con esposizione automatica
	SPF	–	Originale mobile
Sistema di fusione		Rulli fusore
Tecnologia di sviluppo		Sviluppo spazzola magnetica
Sorgente ottica		Lampada fluorescente a catodo freddo
Risoluzione	Copiatrice	600 x 300 dpi (modalità Automatica/Manuale)600 x 600 dpi (modalità Fotografia)
	Stampante	600 dpi
	Scanner	600 x 600 dpi
Gradazione	Scansione	256 livelli
	Uscita	2 livelli
Profondità di colore		1 bit o 8 bit/pixel

		AL-2021	AL-2041
Sensore		CCD a colori
Velocità scansione		Max. 2,88 ms/linea
Memoria		32 MB
Alimentazione		Tensione locale ± 10% (per i requisiti di alimentazione dell'unità, consultare la targhetta posizionata sul retro della macchina).
Consumo di energia		Max. 1,0 kW
Dimensioni complessive	Larghezza	802 mm
	Profondità	445 mm
Peso (approssimativo)*9		15 12 kg	17,1 kg
Dimensioni dell'unità	Larghezza	518 mm
	Profondità	445 mm
	Altezza	298 mm	358 mm
Condizioni di esercizio		Temperatura: tra 10^ e 30^ Umidità: tra 20% e 85%
Emulazione		SHARP SPLC(Sharp Printer Language with Compression)
Porta interfaccia		Interfaccia USB (USB 2.0 Hi Speed)
Livello di rumorosità		Livello di potenza sonora LwAModalità di copia: 6,1 BModalità standby: 3,2 BLivello di pressione acustica LpA (riferimento) (Posizione astante)Modalità di copia: 49 dB (A)Modalità standby: 19 dB (A)Livello di pressione acustica LpA (riferimento) (Posizione operatore)Modalità di copia: 52 dB (A)Modalità standby: 19 dB (A)Misurazione dell'emissione sonora conformemente a ISO 7779.

*1 Quando si utilizza la carta standard A4 nelle condizioni indicate.
*2 Solo carta alimentata longitudinalmente.
*3 Bordi di entrata e di uscita.
*4 Lungo gli altri bordi complessivi.
*5 Quando si eseguono copie multiple, la velocità di copia potrebbe variare in base alle condizioni ambientali.
*6 Velocità di stampa durante la stampa del secondo foglio e i fogli seguenti quando viene utilizzata carta semplice in formato A4 nel vassoio 1 e si esegue la stampa continua di una facciata sulla stessa pagina.
*7 La velocità di uscita della prima copia può variare a seconda dello stato della macchina.
*8 Il tempo di riscaldamento può variare da ambiente ad ambiente.
*9 Cartuccia TD e cartuccia del tamburo escluse.

Come parte della nostra politica di miglioramento continuo, SHARP si riserva la facoltà di apportare modifiche al design ed alle specifiche senza preavviso, allo scopo di migliorare il prodotto. I dati indicati relativi alle specifiche sulle prestazioni sono valori nominali di unità di produzione. Le singole unità possono presentare valori differenti da quelli riportati.

PARTI DI CONSUMO E OPZIONI

Quando si ordinano parti di consumo, ricambi e componenti, utilizzare i codici articolo corretti indicati di seguito.

Assicurarsi di utilizzare solamente ricambi e componenti originali SHARP.

GENUINE SUPPLIES

Per risultati di copia ottimali, utilizzare esclusivamente prodotti SHARP. Solo il materiale di consumo SHARP è contrassegnato con l'etichetta Genuine Supplies.

Elenco del materiale di consumo

Materiali di consumo	Codice articolo	Vita utile
Cartuccia TD	AL-214TD	Circa 400 fogli*
Cartuccia tamburo fotoconduttore	AL-100DR	Circa 1800 fogli

* Basata su copie di formato Lettera al 5% di area coperta (La vita utile della cartuccia TD installata nell'unità al momento di lasciare la fabbrica è pari a circa 2000 fogli).

Cavo di interfaccia USB

Acquistare il cavo adatto al vostro computer.

Utilizzare un cavo con schermatura.

AVVERTENZE

Etichetta di Avvertenza sull'unità

Le etichette (⚠️, ⚙️) poste nella zona dell'unità fusore, indicano quanto segue:

Attenzione, pericolo

Attenzione, superficie calda

Precauzioni d'uso

Mentre si utilizza l'unità attenersi a quando indicato di seguito.

Avvertenza:

• L'unità di fusione è molto calda. Fare attenzione mentre si estrae la carta inceppata.
• Non fissare con gli occhi la sorgente di luce. La luce potrebbe causare lesioni agli occhi.
• E' necessario disattivare l'alimentazione dell'unità prima di installare qualsiasi parte di ricambio.

! Attenzione:

• Collocare l'unità su una superficie piana e stabile.
• Non installare l'unità in ambienti umidi o polyerosi
• Quando l'unità non viene utilizzata per molto tempo, ad esempio un periodo di vacanza prolungato, disattivare l'alimentazione e togliere il cavo di alimentazione dalla presa.
• Quando si sposta l'unità, assicurarsi che l'interruttore di alimentazione si trovi in posizione OFF e togliere il cavo dalla presa.
• Non accendere o spegnere ripetutamente l'unità. Dopo aver spento l'unità, attendere da 10 a 15 secondi prima di riaccenderla.
• Non coprire l'unità con coperture antipolvere, pellicole di plastica o coperture di tessuto mentre l'alimentazione è collegata. In questo modo si ostacola la dissipazione del calore, danneggiando l'unità.
• L'uso di comandi o regolazioni oppure l'esecuzione di procedure diverse da quelle specificate in questa documentazione possono comportare una esposizione dannosa alle radiazioni.
• La presa di corrente deve essere installata vicino all'unità e deve essere facilmente accessibile.

Fattori importanti per la scelta del luogo di installazione

Non installare l'unità in ambienti:

• bagnati, umidi o molto polverosi,
- esposti alla luce solare diretta
• non sufficientemente aerati
- sottoposti a temperature estreme o variazioni di umidità, ad esempio in prossimità di condizionatori o riscaldatori.

Verificare che intorno all'unità vi sia spazio sufficiente per effettuare operazioni di manutenzione e garantire un'adeguata aerazione.

Precauzioni sulla

manipolazione

Fare attenzione a come si maneggia l'unità. È necessario attenersi alle seguenti indicazioni per garantire nel tempo il corretto funzionamento dell'unità.

Non fare cadere l'unità. Essa non deve essere sottoposta ad urti o colpi contro qualsiasi tipo di oggetto.

Non esporre la cartuccia del tamburo alla luce solare diretta.

• In caso contrario, si danneggia la superficie (sezione verde) della cartuccia del tamburo e le copie eseguite presenteranno sbavature.
  Conservare il materiale di ricambio, quali cartucce del tamburo e cartucce del toner, in un ambiente buio, senza estrarlo dalla confezione prima dell'uso.

- L'esposizione alla luce diretta del sole potrebbe causare sbavature sulle copie eseguite.

Non toccare la superficie (sezione verde) della cartuccia del tamburo.

- In caso contrario, si danneggia la superficie della cartuccia e le copie eseguite presenteranno sbavature.

ATTENZIONE:

Non installare la macchina in un luogo non ventilato adeguatamente. Durante la stampa si crea una piccola quantità di ozono all'interno della macchina. La quantità di ozono prodotta è troppo esigua per essere dannosa; tuttavia è possibile che si percepisca un odore sgradevole durante l'esecuzione di un gran numero di copie; è perciò consigliabile installare la macchina in una stanza dotata di ventola o di finestre, in modo da garantire che la circolazione dell'aria sia sufficiente. (È possibile che l'odore causi occasionalmente mal di testa).

* Installare la macchina in modo che le persone non siano esposte direttamente allo scarico dell'unità. Se la macchina è installata in prossimità di una finestra, assicurarsi che non sia esposta alla luce diretta del sole.

Fornitura di parti di ricambio e materiale di consumo

La fornitura di parti di ricambio per l'eventuale riparazione dell'unità è garantita per almeno 7 anni dopo il termine della produzione. Le parti di ricambio sono quei componenti della macchina che potrebbero rompersi nell'ambito dell'uso ordinario del prodotto, mentre i componenti che di solito presentano una durata superiore rispetto a quella del prodotto non sono da considerarsi componenti di ricambio. Anche i materiali di consumo sono disponibili per 7 anni dopo il termine della produzione.

In alcuni paesi le posizioni dell'interruttore di alimentazione sono indicate con I e O sulla copiatrice invece che con ON e OFF. In questo caso, I corrisponde a ON (acceso) e O a OFF (spento).

AVVERTENZA!

Per una disconnessione elettrica completa, staccare la spina principale. La presa di corrente deve essere installata accanto all'apparecchiatura ed essere facilmente accessibile.

Per mantenere la conformità alle norme EMC, con questa apparecchiatura devono essere utilizzati cavi di interfaccia schermati.

Informazioni sul laser

Lunghezza d'onda	780 nm+15 nm-10 nm
Tempi di impulso	12,88 μs ±12,88 ns/7 mm
Potenza emessa	Max. 0,2 mW

Sulla linea di produzione, la potenza emessa dallo scanner è impostata a 0,18 MILLIWATT PIÙ 5% ed è mantenuta costante dall'operazione di Controllo Automatico della Potenza (APC).

Avvertenza

L'uso di comandi o regolazioni oppure l'esecuzione di procedure diverse da quelle specificate in questa documentazione possono comportare una esposizione dannosa alle radiazioni.

Questa apparecchiatura digitale è un PRODOTTO LASER DI CLASSE 1 (IEC 60825-1 Edizione 1.2-2001)

Questo prodotto è stato concepito unicamente per l'uso in ambito commerciale e pertanto esula da sfera di applicazione della Regolamentazione (CE) 1275/2008 che implementa la Direttiva UE 2005/32/CE relativa ai requisiti di eco-compatibilità dei consumi di energia elettrica in modalità di standby e OFF. Sharp non consiglia l'uso di questo prodotto per applicazioni domestiche e non accetta alcuna responsabilità derivante da un tale uso.

I prodotti che hanno ottenuto il logo ENERGY STAR® garantiscono la tutela dell'ambiente tramite un'efficienza energetica di livello superiore.

I prodotti conformi alle linee guida ENERGY STAR® hanno il logo mostrato sopra. E possibile che i prodotti sprovvisti del logo non soddisfino le linee guida ENERGY STAR®.

LICENZA SOFTWARE

La LICENZA SOFTWARE verrà visualizzata quando si esegue l'installazione del software dal CD-ROM. Utilizzando tutto il software (o parte di esso) sul CD-ROM o sull'unità, l'utente accetta i termini della LICENZA SOFTWARE.

Riconoscimento marchi registrati

• Microsoft ^® , Windows ^® , Windows ^® 2000, Windows ^® XP, Windows Vista ^® , Windows 7 ^® e Internet Explorer ^® sono marchi di fabbrica depositati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e in altri paesi.
• Adobe ^ , il logo Adobe ^ , il logo Acrobat ^ , il logo PDF Adobe ^ e il logo Reader ^TM sono marchi di fabbrica depositati o marchi di fabbrica di Adobe Systems Incorporated negli Stati Uniti e in altri paesi.
  • IBM, PC/AT e PowerPC sono marchi di fabbrica di International Business Machines Corporation.
• Sharpdesk è un marchio di fabbrica di Sharp Corporation.
• Tutti gli altri marchi di fabbrica e copyright appartengono ai rispettivi proprietari.

Non effettuare copie di alcun materiale proibito dalla legge. Copiare quanto segue rappresenta di norma una violazione delle leggi nazionali. È possibile che le leggi locali possano proibire la copia di altro materiale.

- Banconote

● Francobolli

Obbligazioni

● Azioni

● Assegni circolari ● Assegni

● Passaporti

- Licenze di guida

Concentrazione di emissione (misurazione secondo RAL-UZ 122: Edizione giugno 2006)

Emissione chimica	Condizione dell'unità	Modalità	Velocità di diffusione
Ozono	Unità in funzione	Bianco e nero	1,5 mg/h o meno
Polvere		Bianco e nero	4,0 mg/h o meno
Stirene		Bianco e nero	1,0 mg/h o meno
Benzene		Bianco e nero	0,05 mg/h o meno
COVT		Bianco e nero	10 mg/h o meno
	Unità in standby	-	2,0 mg/h o meno

DIGITALT SYSTEM MED FLERE FUNKTIONER STARTVEJLEDNING

Advarsel, risiko for fare

Advarsel, varm overflate

Advarsler ved bruk
