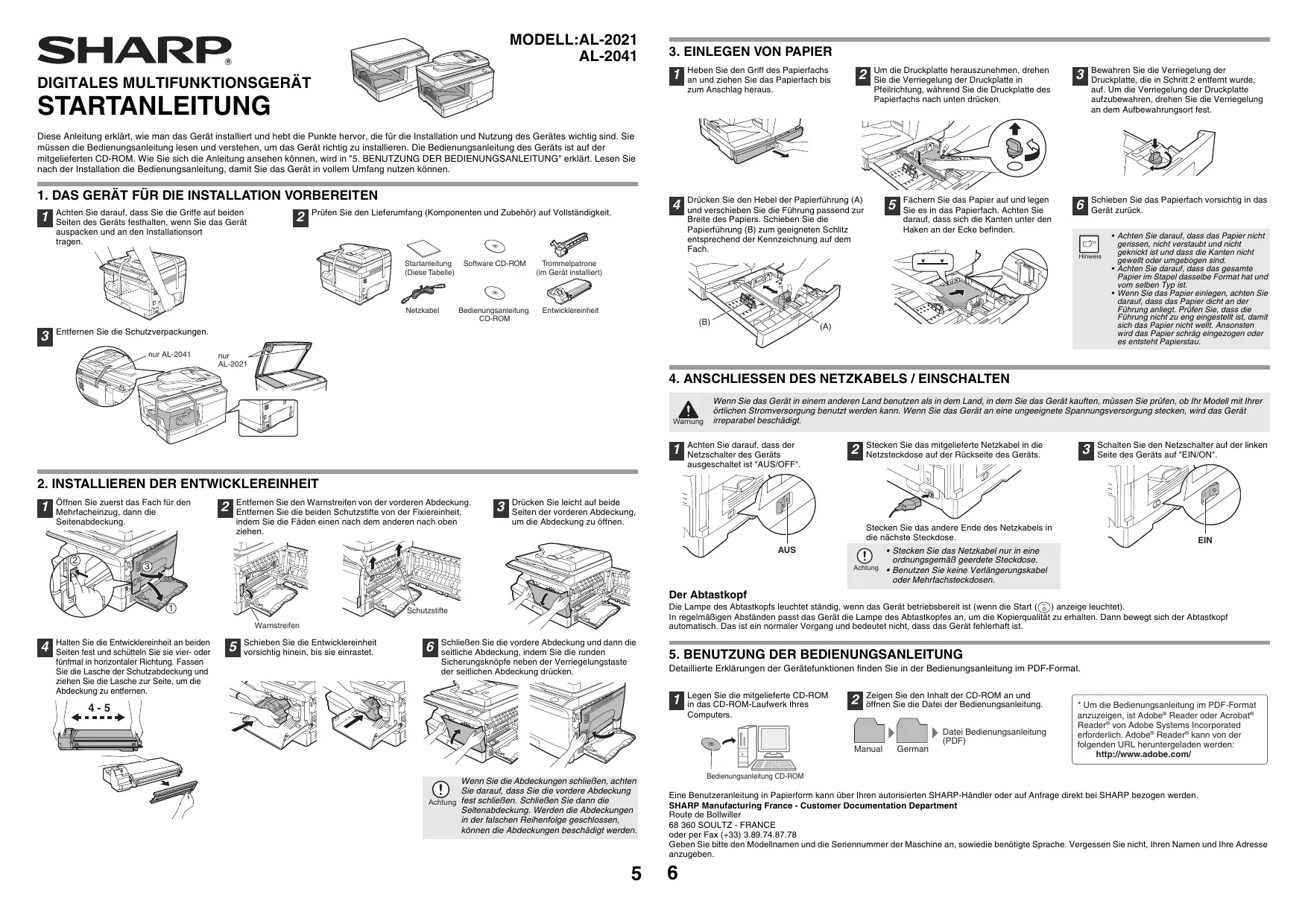

BEDIENUNGSANLEITUNG AL-2041 SHARP

Heben Sie den Griff des Papierfachs an und ziehen Sie das Papierfach bis zum Anschlag heraus.

Drücken Sie den Hebel der Papierführung (A) und verschieben Sie die Führung passend zur Breite des Papiers. Schieben Sie die Papierführung (B) zum geeigneten Schlitz entsprechend der Kennzeichnung auf dem Fach.

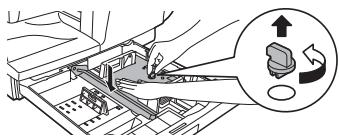

STARTANLEITUNG Um die Druckplatte herauszunehmen, drehen Sie die Verriegelung der Druckplatte in Pfeilrichtung, während Sie die Druckplatte des Papierfachs nach unten drücken.

Bewahren Sie die Verriegelung der Druckplatte, die in Schritt 2 entfernt wurde, auf. Um die Verriegelung der Druckplatte aufzubewahren, drehen Sie die Verriegelung an dem Aufbewahrungsort fest.

Fächern Sie das Papier auf und legen Sie es in das Papierfach. Achten Sie darauf, dass sich die Kanten unter den Haken an der Ecke befinden.

Schieben Sie das Papierfach vorsichtig in das Gerät zurück.

Diese Anleitung erklärt, wie man das Gerät installiert und hebt die Punkte hervor, die für die Installation und Nutzung des Gerätes wichtig sind. Sie müssen die Bedienungsanleitung lesen und verstehen, um das Gerät richtig zu installieren. Die Bedienungsanleitung des Geräts ist auf der mitgelieferten CD-ROM. Wie Sie sich die Anleitung ansehen können, wird in "5. BENUTZUNG DER BEDIENUNGSANLEITUNG" erklärt. Lesen Sie nach der Installation die Bedienungsanleitung, damit Sie das Gerät in vollem Umfang nutzen können.

1. DAS GERÄT FÜR DIE INSTALLATION VORBEREITEN

Achten Sie darauf, dass Sie die Griffe auf beiden Seiten des Geräts festhalten, wenn Sie das Gerät auspacken und an den Installationsort tragen.

Prüfen Sie den Lieferumfang (Komponenten und Zubehör) auf Vollständigkeit.

Startanleitung (Diese Tabelle)

Software CD-ROM Trommelpatrone (im Gerät installiert)

CD-ROM Entwicklereinheit

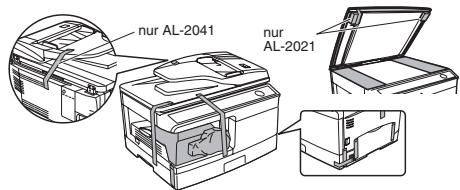

Entfernen Sie die Schutzverpackungen. nur AL-2041

• Achten Sie darauf, dass das Papier nicht gerissen, nicht verstaubt und nicht geknickt ist und dass die Kanten nicht gewellt oder umgebogen sind. • Achten Sie darauf, dass das gesamte Papier im Stapel dasselbe Format hat und vom selben Typ ist. • Wenn Sie das Papier einlegen, achten Sie darauf, dass das Papier dicht an der Führung anliegt. Prüfen Sie, dass die Führung nicht zu eng eingestellt ist, damit sich das Papier nicht wellt. Ansonsten wird das Papier schräg eingezogen oder es entsteht Papierstau.

4. ANSCHLIESSEN DES NETZKABELS / EINSCHALTEN Warnung

Wenn Sie das Gerät in einem anderen Land benutzen als in dem Land, in dem Sie das Gerät kauften, müssen Sie prüfen, ob Ihr Modell mit Ihrer örtlichen Stromversorgung benutzt werden kann. Wenn Sie das Gerät an eine ungeeignete Spannungsversorgung stecken, wird das Gerät irreparabel beschädigt.

Achten Sie darauf, dass der Netzschalter des Geräts ausgeschaltet ist "AUS/OFF".

Stecken Sie das mitgelieferte Netzkabel in die Netzsteckdose auf der Rückseite des Geräts.

Schalten Sie den Netzschalter auf der linken Seite des Geräts auf "EIN/ON".

2. INSTALLIEREN DER ENTWICKLEREINHEIT

Öffnen Sie zuerst das Fach für den Mehrfacheinzug, dann die Seitenabdeckung.

Entfernen Sie den Warnstreifen von der vorderen Abdeckung. Entfernen Sie die beiden Schutzstifte von der Fixiereinheit, indem Sie die Fäden einen nach dem anderen nach oben ziehen.

Drücken Sie leicht auf beide Seiten der vorderen Abdeckung, um die Abdeckung zu öffnen.

Stecken Sie das andere Ende des Netzkabels in die nächste Steckdose.

• Stecken Sie das Netzkabel nur in eine ordnungsgemäß geerdete Steckdose. • Benutzen Sie keine Verlängerungskabel oder Mehrfachsteckdosen.

Die Lampe des Abtastkopfs leuchtet ständig, wenn das Gerät betriebsbereit ist (wenn die Start ( ) anzeige leuchtet). In regelmäßigen Abständen passt das Gerät die Lampe des Abtastkopfes an, um die Kopierqualität zu erhalten. Dann bewegt sich der Abtastkopf automatisch. Das ist ein normaler Vorgang und bedeutet nicht, dass das Gerät fehlerhaft ist.

Schutzstifte Warnstreifen

Halten Sie die Entwicklereinheit an beiden Seiten fest und schütteln Sie sie vier- oder fünfmal in horizontaler Richtung. Fassen Sie die Lasche der Schutzabdeckung und ziehen Sie die Lasche zur Seite, um die Abdeckung zu entfernen.

Schieben Sie die Entwicklereinheit vorsichtig hinein, bis sie einrastet.

Schließen Sie die vordere Abdeckung und dann die seitliche Abdeckung, indem Sie die runden Sicherungsknöpfe neben der Verriegelungstaste der seitlichen Abdeckung drücken.

5. BENUTZUNG DER BEDIENUNGSANLEITUNG Detaillierte Erklärungen der Gerätefunktionen finden Sie in der Bedienungsanleitung im PDF-Format.

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk Ihres Computers.

Zeigen Sie den Inhalt der CD-ROM an und öffnen Sie die Datei der Bedienungsanleitung.

Datei Bedienungsanleitung (PDF) Manual

Wenn Sie die Abdeckungen schließen, achten Sie darauf, dass Sie die vordere Abdeckung Achtung fest schließen. Schließen Sie dann die Seitenabdeckung. Werden die Abdeckungen in der falschen Reihenfolge geschlossen, können die Abdeckungen beschädigt werden.

* Um die Bedienungsanleitung im PDF-Format anzuzeigen, ist Adobe® Reader oder Acrobat® Reader® von Adobe Systems Incorporated erforderlich. Adobe® Reader® kann von der folgenden URL heruntergeladen werden: http://www.adobe.com/

Bedienungsanleitung CD-ROM Eine Benutzeranleitung in Papierform kann über Ihren autorisierten SHARP-Händler oder auf Anfrage direkt bei SHARP bezogen werden. SHARP Manufacturing France - Customer Documentation Department Route de Bollwiller 68 360 SOULTZ - FRANCE oder per Fax (+33) 3.89.74.87.78 Geben Sie bitte den Modellnamen und die Seriennummer der Maschine an, sowiedie benötigte Sprache. Vergessen Sie nicht, Ihren Namen und Ihre Adresse anzugeben.

Heben Sie den Griff des Papierfachs an und ziehen Sie das Papierfach bis zum Anschlag heraus.

Drücken Sie den Hebel der Papierführung (A) und verschieben Sie die Führung passend zur Breite des Papiers. Schieben Sie die Papierführung (B) zum geeigneten Schlitz entsprechend der Kennzeichnung auf dem Fach.

Um die Druckplatte herauszunehmen, drehen Sie die Verriegelung der Druckplatte in Pfeilrichtung, während Sie die Druckplatte des Papierfachs nach unten drücken.

Bewahren Sie die Verriegelung der Druckplatte, die in Schritt 2 entfernt wurde, auf. Um die Verriegelung der Druckplatte aufzubewahren, drehen Sie die Verriegelung an dem Aufbewahrungsort fest.

Fächern Sie das Papier auf und legen Sie es in das Papierfach. Achten Sie darauf, dass sich die Kanten unter den Haken an der Ecke befinden.

Schieben Sie das Papierfach vorsichtig in das Gerät zurück.

Diese Anleitung erklärt, wie man das Gerät installiert und hebt die Punkte hervor, die für die Installation und Nutzung des Gerätes wichtig sind. Sie müssen die Bedienungsanleitung lesen und verstehen, um das Gerät richtig zu installieren. Die Bedienungsanleitung des Geräts ist auf der mitgelieferten CD-ROM. Wie Sie sich die Anleitung ansehen können, wird in "5. BENUTZUNG DER BEDIENUNGSANLEITUNG" erklärt. Lesen Sie nach der Installation die Bedienungsanleitung, damit Sie das Gerät in vollem Umfang nutzen können.

1. DAS GERÄT FÜR DIE INSTALLATION VORBEREITEN

Achten Sie darauf, dass Sie die Griffe auf beiden Seiten des Geräts festhalten, wenn Sie das Gerät auspacken und an den Installationsort tragen.

Öffnen Sie den Karton und prüfen Sie den Lieferumfang (Komponenten und Zubehör) auf Vollständigkeit.

Startanleitung (Diese Tabelle)

Software CD-ROM Trommelpatrone (im Gerät installiert)

CD-ROM Entwicklereinheit

Entfernen Sie die Schutzverpackungen. nur AL-2041

• Achten Sie darauf, dass das Papier nicht gerissen, nicht verstaubt und nicht geknickt ist und dass die Kanten nicht gewellt oder umgebogen sind. • Achten Sie darauf, dass das gesamte Papier im Stapel dasselbe Format hat und vom selben Typ ist. • Wenn Sie das Papier einlegen, achten Sie darauf, dass das Papier dicht an der Führung anliegt. Prüfen Sie, dass die Führung nicht zu eng eingestellt ist, damit sich das Papier nicht wellt. Ansonsten wird das Papier schräg eingezogen oder es entsteht Papierstau.

4. ANSCHLIESSEN DES NETZKABELS / EINSCHALTEN Warnung

Wenn Sie das Gerät in einem anderen Land benutzen als in dem Land, in dem Sie das Gerät kauften, müssen Sie prüfen, ob Ihr Modell mit Ihrer örtlichen Stromversorgung benutzt werden kann. Wenn Sie das Gerät an eine ungeeignete Spannungsversorgung stecken, wird das Gerät irreparabel beschädigt.

Achten Sie darauf, dass der Netzschalter des Geräts ausgeschaltet ist "AUS/OFF".

Stecken Sie das mitgelieferte Netzkabel in die Netzsteckdose auf der Rückseite des Geräts.

Schalten Sie den Netzschalter auf der linken Seite des Geräts auf "EIN/ON".

2. INSTALLIEREN DER ENTWICKLEREINHEIT

Öffnen Sie zuerst das Fach für den Mehrfacheinzug, dann die Seitenabdeckung.

Entfernen Sie den Warnstreifen von der vorderen Abdeckung. Entfernen Sie die beiden Schutzstifte von der Fixiereinheit, indem Sie die Fäden einen nach dem anderen nach oben ziehen.

Drücken Sie leicht auf beide Seiten der vorderen Abdeckung, um die Abdeckung zu öffnen.

Stecken Sie das andere Ende des Netzkabels in die nächste Steckdose.

• Stecken Sie das Netzkabel nur in eine ordnungsgemäß geerdete Steckdose. • Benutzen Sie keine Verlängerungskabel oder Mehrfachsteckdosen.

Die Lampe des Abtastkopfs leuchtet ständig, wenn das Gerät betriebsbereit ist (wenn die Start ( ) anzeige leuchtet). In regelmäßigen Abständen passt das Gerät die Lampe des Abtastkopfes an, um die Kopierqualität zu erhalten. Dann bewegt sich der Abtastkopf automatisch. Das ist ein normaler Vorgang und bedeutet nicht, dass das Gerät fehlerhaft ist.

Schutzstifte Warnstreifen

Halten Sie die Entwicklereinheit an beiden Seiten fest und schütteln Sie sie vier- oder fünfmal in horizontaler Richtung. Fassen Sie die Lasche der Schutzabdeckung und ziehen Sie die Lasche zur Seite, um die Abdeckung zu entfernen.

Schieben Sie die Entwicklereinheit vorsichtig hinein, bis sie einrastet.

Schließen Sie die vordere Abdeckung und dann die seitliche Abdeckung, indem Sie die runden Sicherungsknöpfe neben der Verriegelungstaste der seitlichen Abdeckung drücken.

5. BENUTZUNG DER BEDIENUNGSANLEITUNG Detaillierte Erklärungen der Gerätefunktionen finden Sie in der Bedienungsanleitung im PDF-Format.

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk Ihres Computers.

Zeigen Sie den Inhalt der CD-ROM an und öffnen Sie die Datei der Bedienungsanleitung.

Datei Bedienungsanleitung (PDF) Manual

Wenn Sie die Abdeckungen schließen, achten Sie darauf, dass Sie die vordere Abdeckung Achtung fest schließen. Schließen Sie dann die Seitenabdeckung. Werden die Abdeckungen in der falschen Reihenfolge geschlossen, können die Abdeckungen beschädigt werden.

* Um die Bedienungsanleitung im PDF-Format anzuzeigen, ist Adobe® Reader oder Acrobat® Reader® von Adobe Systems Incorporated erforderlich. Adobe® Reader® kann von der folgenden URL heruntergeladen werden: http://www.adobe.com/

Bedienungsanleitung CD-ROM Eine Benutzeranleitung in Papierform kann über Ihren autorisierten SHARP-Händler oder auf Anfrage direkt bei SHARP bezogen werden. SHARP Manufacturing France - Customer Documentation Department Route de Bollwiller 68 360 SOULTZ - FRANCE oder per Fax (+33) 3.89.74.87.78 Geben Sie bitte den Modellnamen und die Seriennummer der Maschine an, sowiedie benötigte Sprache. Vergessen Sie nicht, Ihren Namen und Ihre Adresse anzugeben.

TECHNISCHE DATEN WARNHINWEISE AL-2021

Warnetikett auf dem Gerät

Digitales Multifunktionsgerät, Tischgerät

Farb-CCD Kopier-/Druckersystem

Trockene, elektrostatische Übertragung

Abtastgeschwindigkeit

Einzelblätter, gebundene Dokumente

32 MB Drucker-Funktion

Örtliche Spannung ±10% (Die Stromversorgungsdaten für dieses Gerät sind auf dem Typenschild auf der Rückseite des Geräts angegeben.)

Warnhinweise zum Gebrauch des Geräts

Max. 1,0 kW Mehrfacheinzug

Gesamtabmes- Breite sungen Tiefe

Warnung: • Der Fixierbereich ist heiß. Beim Entfernen von gestautem Papier ist in diesem Bereich Vorsicht geboten. • Schauen Sie nicht direkt in die Lichtquelle. Ansonsten können die Augen geschädigt werden.

Papierauswurffach Originalformate

Vorlagenglas/ Max. A4

SPF Vorlagenein- Vorlagenglas zug SPF Kopier-/Druckformat

Gewicht (ungefähr) *9

1 Blatt – A6 bis A4 *

Temperatur: 10°C bis 30°C Feuchtigkeit: 20% bis 85% (50°F bis 86°F) SHARP SPLC (Sharp Printer Language with Compression)

Das Etikett ( , ) in dem Fixierbereich des Geräts gibt Folgendes an: : Achtung, Gefahr : Achtung, heiße Oberfläche

Druckgeschwindigkeit *6

Schnittstellenanschluss

USB-Schnittstelle (USB 2.0 Hi-Speed)

Kontinuierliches Kopieren

Max. 99 Seiten, abwärts zählendes Zählwerk

Zeit für 1. Kopie*7 (Ungefähr)

8,0 Sekunden (wenn das Benutzerprogramm 24 auf AUS/ OFF gestellt ist) 10,7 Sekunden (wenn das Benutzerprogramm 24 auf EIN/ ON gestellt ist)

Warmlaufzeit*8 (Ungefähr)

Schallpegel LwA Kopier-Modus: 6,1 B Standby-Modus: 3,2 B Schalldruckpegel LpA (Bezugswert) (in Umgebung des Geräts) Kopier-Modus: 49 dB (A) Standby-Modus: 19 dB (A) Schalldruckpegel LpA(Bezugswert) (Standort Bediener) Kopier-Modus: 52 dB (A) Standby-Modus: 19 dB (A) Messungen Geräuschemission gemäß ISO7779.

Kopiergeschwindigkeit *

Einstellbar: 25% bis 400% in 1-%-Schritten (Insgesamt 376 Schritte) Fest: 50%, 70%, 86%, 100%, 141%, 200%

Abbildungsverhältnis

SPF Belichtungs- Vorlagenglas system SPF

Einstellbar: 50% bis 200% in 1-%-Schritten (Insgesamt 151 Schritte) Fest: 50%, 70%, 86%, 100%, 141%, 200%

Bewegliche optische Quelle, Schlitzbelichtung (stationäre Schreibwalze) mit automatischer Belichtung –

Magnetbürstenentwicklung

Kalte Kathodenleuchtstofflampe

Abstufungen Bit-Tiefe

*1 Wenn Standard-DIN-A4-Papier unter den Betriebsbedingungen benutzt wird. *2 Das Papier nur der Länge nach zuführen. *3 Obere und untere Kanten. *4 Summe der anderen Kanten. *5 Wenn mehrere zweiseitige Kopien gemacht werden, hängt die Kopiergeschwindigkeit von den Umgebungsbedingungen ab. *6 Druckgeschwindigkeit während des Druckens des zweiten Blatts und der folgenden Blätter, wenn normales DIN-A4-Papier in Fach 1 benutzt wird und dieselbe Seite ständig einseitig gedruckt wird. *7 Die Zeit für die Erstkopie hängt vom Zustand der Maschine ab. *8 Die Aufwärmzeit kann von einigen Umgebungsbedingungen abhängen. *9 Ohne Entwicklereinheit und Trommelpatronen.

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen zur Verbesserung des Produkts ohne vorherige Ankündigung zu ändern. Die angegebenen Leistungsangaben sind Nennwerte von Geräten aus der laufenden Produktion. Bei einzelnen Geräten können sich Abweichungen von diesen Werten ergeben.

1 Bit oder 8 Bit/Pixel

VERBRAUCHSMATERIALIEN UND OPTIONEN Wenn Sie Verbrauchsmaterialien bestellen, geben Sie bitte die richtigen Artikelnummern an; diese sind unten aufgelistet.

Liste der Verbrauchsmaterialien

Verwenden Sie nur Originalteile und -Verbrauchsmaterialien von SHARP.

Für optimale Kopierergebnisse sollten nur Produkte von SHARP verwendet werden. Die Verpackung von SHARP-Verbrauchsmaterialien ist mit der Kennzeichnung "Genuine Supplies" versehen.

AL-100DR Ca. 18,000 Blätter

Basierend auf Kopien im Briefpapier-Format bei 5% gefärbtem Bereich (Die Lebensdauer der Entwicklereinheit, die im Werk in das Gerät eingesetzt wurde, beträgt ca. 2,000 Blätter.)

USB-Schnittstellenkabel Bitte kaufen Sie das passende Kabel für Ihren Computer. Verwenden Sie ein abgeschirmtes Kabel.

Beachten Sie beim Arbeiten mit diesem Gerät die folgenden Warnhinweise.

Achtung: • Stellen Sie das Gerät auf eine feste, ebene Fläche. • Installieren Sie das Gerät nicht in einer feuchten oder staubigen Umgebung. • Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, z.B. bei einem längeren Urlaub, schalten Sie das Gerät am Netzschalter aus und ziehen Sie den Netzstecker aus der Steckdose. • Wenn Sie das Gerät bewegen, schalten Sie es am Netzschalter aus und ziehen Sie den Netzstecker aus der Steckdose. • Schalten Sie das Gerät nicht schnell hintereinander ein und aus. Warten Sie nach dem Ausschalten des Geräts etwa 10-15 Sekunden, bevor Sie es wieder einschalten. • Decken Sie das Gerät nicht mit einer Staubschutzhaube, einem Tuch oder einer Plastikfolie ab, während es eingeschaltet ist. Anderenfalls wird die Wärmeausstrahlung behindert, wodurch das Gerät beschädigt werden kann. • Nehmen Sie keine Überprüfungen, Einstellungen oder Maßnahmen vor, die in diesem Handbuch nicht beschrieben sind, da Sie sich anderenfalls gefährlichen Strahlungen aussetzen könnten. • Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Wichtige Punkte bei der Auswahl des Aufstellungsorts Stellen Sie das Gerät nicht an solchen Orten auf: • feuchte, nasse oder sehr staubige Orte • Orte, die direktem Sonnenlicht ausgesetzt sind • schlecht belüftete Orte • Orte, die starken Temperatur- oder Feuchtigkeitsschwankungen ausgesetzt sind, z.B. nahe einer Klimaanlage oder einer Heizung. Lassen Sie rund um das Gerät 20 cm genügend Platz für Wartung und Belüftung.

Vorsichtsmaßnahmen bei der Benutzung

Wie im Folgenden beschrieben, seien Sie vorsichtig bei der Benutzung des Gerätes, um die Leistungsfähigkeit des Gerätes nicht zu beeinträchtigen. Lassen Sie das Gerät nicht fallen, schützen Sie es vor Stößen und schlagen Sie es nicht gegen andere Gegenstände. Setzen Sie die Trommelpatrone nicht direktem Sonnenlicht aus. • Ansonsten wird die Oberfläche (grüner Teil) der Trommelpatrone beschädigt, wodurch die Kopien unsauber werden. Lagern Sie Ersatzteile, wie Trommelpatronen und Entwicklereinheit, in deren Verpackungen an einem dunklen Ort. • Wenn sie direktem Sonnenlicht ausgesetzt werden, können die Kopien unsauber werden. Berühren Sie nicht die Oberfläche (grüner Teil) der Trommelpatrone. • Ansonsten wird die Oberfläche der Patrone beschädigt, wodurch die Kopien unsauber werden. VORSICHT: Stellen Sie das Gerät nicht an einem Ort mit schlechter Belüftung auf. Beim Drucken entsteht eine geringe Menge Ozon im Gerät. Die erzeugte Menge Ozon ist unschädlich, bei größeren Kopieraufträgen kann jedoch ein unangenehmer Geruch auftreten. Aus diesem Grund sollte das Gerät in einem gut belüfteten Raum mit Ventilator oder Fenstern aufgestellt werden. (Der Geruch kann Kopfschmerzen verursachen.) * Das Gerät muss so aufgestellt werden, dass sich keine Person direkt im Luftaustritt befindet. Beim Aufstellen in der Nähe eines Fensters darf das Gerät keiner direkten Sonneneinstrahlung ausgesetzt sein. Ersatzteile und Verbrauchsmaterialien Für die Reparatur des Geräts ist eine Ersatzteilversorgung für mindestens 7 Jahre ab Produktionseinstellung sichergestellt. Ersatzteile sind solche Teile, die typischerweise im Rahmen der üblichen Nutzung eines Produkts ausfallen können. Andere, regelmäßig die Lebensdauer des Produkts überdauernde Teile sind dagegen keine Ersatzteile. Verbrauchsmaterialien sind ebenfalls für 7 Jahre ab Produktionseinstellung erhältlich.

In einigen Ländern sind die "STROM"-Schalterpositionen der Kopierer mit "I" und "O " anstelle von "EIN" und "AUS" markiert. Ist Ihr Kopierer so markiert, lesen Sie bitte "I" für "EIN" und " " für "AUS". Vorsicht! Für die komplette Trennung vom Stromnetz ziehen Sie den Netzstecker aus der Steckdose. Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Zur Aufrechterhaltung der Konformität mit den EMC-Richtlinien muss das Gerät mit abgeschirmten Schnittstellenkabeln verwendet werden.

Informationen zum Laser Wellenlänge Impulsdauer Ausgangsleistung

780 nm+15 nm -10 nm 12.88 µs ±12.88 ns/7 mm

Max. 0,2 mW In der Produktionslinie ist die Ausgangsleistung der Scannereinheit auf 0,18 MILLIWATT PLUS 5% eingestellt und wird durch eine automatische Stromversorgungssteuerung (Automatic Power Control, APC) konstant gehalten. Warnhinweis Nehmen Sie keine Überprüfungen, Einstellungen oder Maßnahmen vor, die in diesem Handbuch nicht beschrieben sind, da Sie sich anderenfalls gefährlichen Strahlungen aussetzen könnten. Dieses digitale Gerät ist ein LASERPRODUKT der KLASSE 1 (IEC 60825-1 Edition 1.2-2001) Dieses Produkt ist ausschließlich für die kommerzielle Nutzung konzipiert und fällt daher nicht unter die Verordnung (EG) 1275/2008, mit der die Richtlinie 2005/32/EC des Europäischen Parlaments und des Rates über die Ökodesign-Anforderungen für den Stromverbrauch im Standby- und ausgeschalteten Zustand umgesetzt wird. Sharp empfiehlt das Produkt nicht zur Verwendung in Privathaushalten und ist für eine solche Verwendung nicht haftbar zu machen. Mit dem ENERGY STAR® ausgezeichnete Produkte zeichnen sich durch ein besonders energiesparendes Design aus und schützen die Umwelt. Produkte, die die ENERGY-STAR®-Richtlinie erfüllen, tragen das oben abgebildete Logo. Produkte ohne das Logo erfüllen die ENERGY-STAR®-Richtlinie möglicherweise nicht.

SOFTWARE-LIZENZ Die SOFTWARE-LIZENZ wird angezeigt, wenn Sie die Software von der CD-ROM installieren. Wenn Sie die gesamte oder einen Teil der Software auf der CD-ROM oder in dem Gerät verwenden, stimmen Sie den Bedingungen der SOFTWARE-LIZENZ zu.

Anerkannte Warenzeichen • Microsoft®, Windows®, Windows® 2000, Windows® XP, Windows Vista® und Internet Explorer® sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den USA und in anderen Ländern. • Adobe®, das Adobe®-Logo, Acrobat®, das Adobe®-PDF-Logo und ReaderTM sind eingetragene Warenzeichen oder Warenzeichen von Adobe Systems Incorporated in den USA und in anderen Ländern. • IBM, PC/AT und PowerPC sind Warenzeichen der International Business Machines Corporation. • Sharpdesk ist ein Warenzeichen der Sharp Corporation. • Alle anderen Warenzeichen und Urheberrechte sind das Eigentum ihrer jeweiligen Inhaber. Erstellen Sie keine Kopien von Originalen, deren Vervielfältigung gesetzlich verboten ist. Das Kopieren der folgenden Originale ist in der Regel durch nationale Gesetze verboten. Das Kopieren weiterer Originale kann durch örtlich geltende Gesetze verboten sein. Geld Briefmarken Wertpapiere Aktien Bankwechsel Schecks Pässe Führerscheine

TECHNISCHE DATEN WARNHINWEISE AL-2021

Warnetikett auf dem Gerät

Digitales Multifunktionsgerät, Tischgerät

Farb-CCD Kopier-/Druckersystem

Trockene, elektrostatische Übertragung

Abtastgeschwindigkeit

Einzelblätter, gebundene Dokumente

32 MB Drucker-Funktion

Örtliche Spannung ±10% (Die Stromversorgungsdaten für dieses Gerät sind auf dem Typenschild auf der Rückseite des Geräts angegeben.)

Warnhinweise zum Gebrauch des Geräts

Max. 1,0 kW Mehrfacheinzug

Gesamtabmes- Breite sungen Tiefe

Gewicht (ungefähr) *9

Warnung: • Der Fixierbereich ist heiß. Beim Entfernen von gestautem Papier ist in diesem Bereich Vorsicht geboten. • Schauen Sie nicht direkt in die Lichtquelle. Ansonsten können die Augen geschädigt werden. • Vor der Installation von Teilen muss das Gerät ausgeschaltet werden.

Papierauswurffach Originalformate

Vorlagenglas/ Max. A4

SPF Vorlagenein- Vorlagenglas zug SPF

Das Etikett ( , ) in dem Fixierbereich des Geräts gibt Folgendes an: : Achtung, Gefahr : Achtung, heiße Oberfläche

Kopiergeschwindigkeit *5

Druckgeschwindigkeit *6

Schnittstellenanschluss

USB-Schnittstelle (USB 2.0 Hi-Speed)

Kontinuierliches Kopieren

Max. 99 Seiten, abwärts zählendes Zählwerk

Zeit für 1. Kopie*7 (Ungefähr)

8,0 Sekunden (wenn das Benutzerprogramm 24 auf AUS/ OFF gestellt ist) 10,7 Sekunden (wenn das Benutzerprogramm 24 auf EIN/ ON gestellt ist)

Schallpegel LwA Kopier-Modus: 6,1 B Standby-Modus: 3,2 B Schalldruckpegel LpA (Bezugswert) (in Umgebung des Geräts) Kopier-Modus: 49 dB (A) Standby-Modus: 19 dB (A) Schalldruckpegel LpA(Bezugswert) (Standort Bediener) Kopier-Modus: 52 dB (A) Standby-Modus: 19 dB (A) Messungen Geräuschemission gemäß ISO7779.

Warmlaufzeit*8 (Ungefähr) Vorlagenglas

0 Sekunden Einstellbar: 25% bis 400% in 1-%-Schritten (Insgesamt 376 Schritte) Fest: 50%, 70%, 86%, 100%, 141%, 200%

Abbildungsverhältnis

SPF Belichtungs- Vorlagenglas system SPF

Einstellbar: 50% bis 200% in 1-%-Schritten (Insgesamt 151 Schritte) Fest: 50%, 70%, 86%, 100%, 141%, 200%

Bewegliche optische Quelle, Schlitzbelichtung (stationäre Schreibwalze) mit automatischer Belichtung –

Magnetbürstenentwicklung

Kalte Kathodenleuchtstofflampe

Abstufungen Bit-Tiefe

Temperatur: 10°C bis 30°C Feuchtigkeit: 20% bis 85% (50°F bis 86°F)

*1 Wenn Standard-DIN-A4-Papier unter den Betriebsbedingungen benutzt wird. *2 Das Papier nur der Länge nach zuführen. *3 Obere und untere Kanten. *4 Summe der anderen Kanten. *5 Wenn mehrere zweiseitige Kopien gemacht werden, hängt die Kopiergeschwindigkeit von den Umgebungsbedingungen ab. *6 Druckgeschwindigkeit während des Druckens des zweiten Blatts und der folgenden Blätter, wenn normales DIN-A4-Papier in Fach 1 benutzt wird und dieselbe Seite ständig einseitig gedruckt wird. *7 Die Zeit für die Erstkopie hängt vom Zustand der Maschine ab. *8 Die Aufwärmzeit kann von einigen Umgebungsbedingungen abhängen. *9 Ohne Entwicklereinheit und Trommelpatronen.

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen zur Verbesserung des Produkts ohne vorherige Ankündigung zu ändern. Die angegebenen Leistungsangaben sind Nennwerte von Geräten aus der laufenden Produktion. Bei einzelnen Geräten können sich Abweichungen von diesen Werten ergeben.

1 Bit oder 8 Bit/Pixel

VERBRAUCHSMATERIALIEN UND OPTIONEN Wenn Sie Verbrauchsmaterialien bestellen, geben Sie bitte die richtigen Artikelnummern an; diese sind unten aufgelistet.

Liste der Verbrauchsmaterialien Hinweis

Verwenden Sie nur Originalteile und -Verbrauchsmaterialien von SHARP.

Für optimale Kopierergebnisse sollten nur Produkte von SHARP verwendet werden. Die Verpackung von SHARP-Verbrauchsmaterialien ist mit der Kennzeichnung "Genuine Supplies" versehen.

Beachten Sie beim Arbeiten mit diesem Gerät die folgenden Warnhinweise.

Achtung: Stellen Sie das Gerät auf eine feste, ebene Fläche. Installieren Sie das Gerät nicht in einer feuchten oder staubigen Umgebung. Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, z.B. bei einem längeren Urlaub, schalten Sie das Gerät am Netzschalter aus und ziehen Sie den Netzstecker aus der Steckdose. Wenn Sie das Gerät bewegen, schalten Sie es am Netzschalter aus und ziehen Sie den Netzstecker aus der Steckdose. Schalten Sie das Gerät nicht schnell hintereinander ein und aus. Warten Sie nach dem Ausschalten des Geräts etwa 10-15 Sekunden, bevor Sie es wieder einschalten. Decken Sie das Gerät nicht mit einer Staubschutzhaube, einem Tuch oder einer Plastikfolie ab, während es eingeschaltet ist. Anderenfalls wird die Wärmeausstrahlung behindert, wodurch das Gerät beschädigt werden kann. Nehmen Sie keine Überprüfungen, Einstellungen oder Maßnahmen vor, die in diesem Handbuch nicht beschrieben sind, da Sie sich anderenfalls gefährlichen Strahlungen aussetzen könnten. Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Wichtige Punkte bei der Auswahl des Aufstellungsorts Stellen Sie das Gerät nicht an solchen Orten auf: • feuchte, nasse oder sehr staubige Orte • Orte, die direktem Sonnenlicht ausgesetzt sind • schlecht belüftete Orte • Orte, die starken Temperatur- oder Feuchtigkeitsschwankungen ausgesetzt sind, z.B. nahe einer Klimaanlage oder einer Heizung. Lassen Sie rund um das Gerät 20 cm genügend Platz für Wartung und Belüftung.

Vorsichtsmaßnahmen bei der Benutzung

Wie im Folgenden beschrieben, seien Sie vorsichtig bei der Benutzung des Gerätes, um die Leistungsfähigkeit des Gerätes nicht zu beeinträchtigen. Lassen Sie das Gerät nicht fallen, schützen Sie es vor Stößen und schlagen Sie es nicht gegen andere Gegenstände. Setzen Sie die Trommelpatrone nicht direktem Sonnenlicht aus. • Ansonsten wird die Oberfläche (grüner Teil) der Trommelpatrone beschädigt, wodurch die Kopien unsauber werden. Lagern Sie Ersatzteile, wie Trommelpatronen und Entwicklereinheit, in deren Verpackungen an einem dunklen Ort. • Wenn sie direktem Sonnenlicht ausgesetzt werden, können die Kopien unsauber werden. Berühren Sie nicht die Oberfläche (grüner Teil) der Trommelpatrone. • Ansonsten wird die Oberfläche der Patrone beschädigt, wodurch die Kopien unsauber werden. VORSICHT:

Basierend auf Kopien im Briefpapier-Format bei 5% gefärbtem Bereich (Die Lebensdauer der Entwicklereinheit, die im Werk in das Gerät eingesetzt wurde, beträgt ca. 2,000 Blätter.)

USB-Schnittstellenkabel Bitte kaufen Sie das passende Kabel für Ihren Computer. Verwenden Sie ein abgeschirmtes Kabel.

Stellen Sie das Gerät nicht an einem Ort mit schlechter Belüftung auf. Beim Drucken entsteht eine geringe Menge Ozon im Gerät. Die erzeugte Menge Ozon ist unschädlich, bei größeren Kopieraufträgen kann jedoch ein unangenehmer Geruch auftreten. Aus diesem Grund sollte das Gerät in einem gut belüfteten Raum mit Ventilator oder Fenstern aufgestellt werden. (Der Geruch kann Kopfschmerzen verursachen.) * Das Gerät muss so aufgestellt werden, dass sich keine Person direkt im Luftaustritt befindet. Beim Aufstellen in der Nähe eines Fensters darf das Gerät keiner direkten Sonneneinstrahlung ausgesetzt sein. Ersatzteile und Verbrauchsmaterialien Für die Reparatur des Geräts ist eine Ersatzteilversorgung für mindestens 7 Jahre ab Produktionseinstellung sichergestellt. Ersatzteile sind solche Teile, die typischerweise im Rahmen der üblichen Nutzung eines Produkts ausfallen können. Andere, regelmäßig die Lebensdauer des Produkts überdauernde Teile sind dagegen keine Ersatzteile. Verbrauchsmaterialien sind ebenfalls für 7 Jahre ab Produktionseinstellung erhältlich.

In einigen Ländern sind die "STROM"-Schalterpositionen der Kopierer mit "I" und "O " anstelle von "EIN" und "AUS" markiert. Ist Ihr Kopierer so markiert, lesen Sie bitte "I" für "EIN" und " " für "AUS". Vorsicht! Für die komplette Trennung vom Stromnetz ziehen Sie den Netzstecker aus der Steckdose. Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Zur Aufrechterhaltung der Konformität mit den EMC-Richtlinien muss das Gerät mit abgeschirmten Schnittstellenkabeln verwendet werden.

Informationen zum Laser Wellenlänge Impulsdauer Ausgangsleistung

780 nm+15 nm -10 nm 12,88 µs ±12,88 ns/7 mm

Max. 0,2 mW In der Produktionslinie ist die Ausgangsleistung der Scannereinheit auf 0,18 MILLIWATT PLUS 5% eingestellt und wird durch eine automatische Stromversorgungssteuerung (Automatic Power Control, APC) konstant gehalten. Warnhinweis Nehmen Sie keine Überprüfungen, Einstellungen oder Maßnahmen vor, die in diesem Handbuch nicht beschrieben sind, da Sie sich anderenfalls gefährlichen Strahlungen aussetzen könnten. Dieses digitale Gerät ist ein LASERPRODUKT der KLASSE 1 (IEC 60825-1 Edition 1.2-2001) Dieses Produkt ist ausschließlich für die kommerzielle Nutzung konzipiert und fällt daher nicht unter die Verordnung (EG) 1275/2008, mit der die Richtlinie 2005/32/EC des Europäischen Parlaments und des Rates über die Ökodesign-Anforderungen für den Stromverbrauch im Standby- und ausgeschalteten Zustand umgesetzt wird. Sharp empfiehlt das Produkt nicht zur Verwendung in Privathaushalten und ist für eine solche Verwendung nicht haftbar zu machen. Mit dem ENERGY STAR® ausgezeichnete Produkte zeichnen sich durch ein besonders energiesparendes Design aus und schützen die Umwelt.

Produkte, die die ENERGY-STAR® -Richtlinie erfüllen, tragen das oben abgebildete Logo. Produkte ohne das Logo erfüllen die ENERGY-STAR®-Richtlinie möglicherweise nicht.

SOFTWARE-LIZENZ Die SOFTWARE-LIZENZ wird angezeigt, wenn Sie die Software von der CD-ROM installieren. Wenn Sie die gesamte oder einen Teil der Software auf der CD-ROM oder in dem Gerät verwenden, stimmen Sie den Bedingungen der SOFTWARE-LIZENZ zu.

Anerkannte Warenzeichen • Microsoft®, Windows®, Windows® 2000, Windows® XP, Windows Vista®, Windows 7® und Internet Explorer® sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den USA und in anderen Ländern. • Adobe®, das Adobe®-Logo, Acrobat®, das Adobe®-PDF-Logo und ReaderTM sind eingetragene Warenzeichen oder Warenzeichen von Adobe Systems Incorporated in den USA und in anderen Ländern. • IBM, PC/AT und PowerPC sind Warenzeichen der International Business Machines Corporation. • Sharpdesk ist ein Warenzeichen der Sharp Corporation. • Alle anderen Warenzeichen und Urheberrechte sind das Eigentum ihrer jeweiligen Inhaber.

Erstellen Sie keine Kopien von Originalen, deren Vervielfältigung gesetzlich verboten ist. Das Kopieren der folgenden Originale ist in der Regel durch nationale Gesetze verboten. Das Kopieren weiterer Originale kann durch örtlich geltende Gesetze verboten sein. Geld Briefmarken Wertpapiere Aktien Bankwechsel Schecks Pässe Führerscheine

Emissionsdichte (Messung gemäß RAL-UZ 122: Ausgabe Juni 2006) Gemessene Chemikalien Ozon Staub Styrol Benzol

Zustand des Kopierers

Diffusionsgeschwindigkeit

Wenn der Kopierer in Betrieb ist

Schwarzweiß Schwarzweiß Schwarzweiß Schwarzweiß Schwarzweiß

TVOC Wenn der Kopierer im Standby-Modus ist

max. 1,5 mg/h max. 4,0 mg/h max. 1,0 mg/h max. 0,05 mg/h max. 10 mg/h max. 2,0 mg/h
