MANUALE UTENTE DHG560XP1 DE DIETRICH

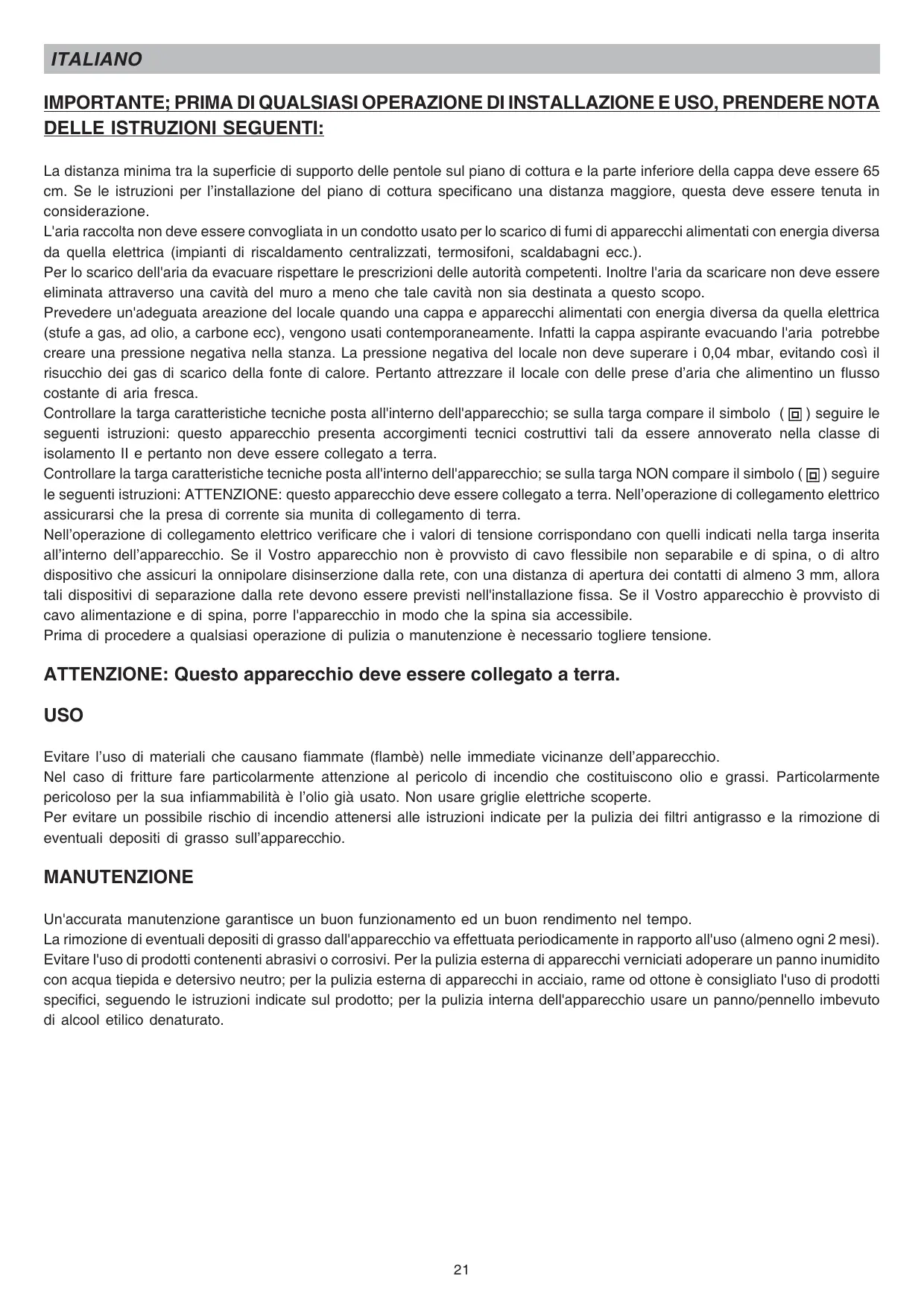

Rimontare i filtri antigrasso.

La distance minima tra la superficie di supporto delle pentole sul piano di cottura e la parte inferiore della cappa delve essere 65 cm. Se le istruzioni per l'installazione del piano di cottura specificano una distance maggiore,但这a delve essere tenuta in considerazione.

L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da那一 elettrica (impiani di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).

Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata atraverso una cavity del muro a meno che tale cavity non sia destinata a quello scopo.

Prevedere un'aeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe create una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitando così il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d'aria che alimentino un flusso costante di aria fresca.

Controllare la targa caratteristiche tecniche posta all'internalo dell'apparecchio; se sulla targa compare il symbolo (回) seguire le seguenti istruzioni: quello apparecchio presente accorgimenti tecnici costruttivi tali da essere annoverato nella classe di isolamento Il e pertanto non deve essere collegato a terra.

Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa NON compare il symbolo ( 回 ) seguire le seguenti istruzioni: ATTENZIONE: quello apparecchio deve essere collegato a terra. Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra.

Nell'operazione di collegamento elettrico verificare che i valori di tensione corrispondano con quelli indicati nella targa insertita all'interno dell'apparecchio. Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altri dispositivo che assicuri la onnipolare disinserzione alla rete, con una distance di aperture dei contatti di almeno 3 mm, allora tali dispositivi di separazione alla rete devono essere previsti nell'installazione fissa. Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile.

Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario togliere tensione.

ATTENZIONE: Questo apparecchio deve essere collegato a terra.

uso

Evitare l'uso di materiali che causano fiammate (flambè) nelle immedite vicinanze dell'apparecchio.

Nel caso di fritture fare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particularmente pericoloso per la sua infiammabilità è l'olio più usato. Non usare griglie elettriche scoperte.

Per evitare un possibile rischio di incendio atteneri alle istruzioni indicate per la pulizia dei filtri antigrasso e la rimozione di eventuali depositi di grasso sull'apparecchio.

MANUTENZIONE

Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno agli 2 mesi). Evitare l'uso di prodotti contententi abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo neutro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifici, seguito le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato.

DESCRIZIONE DELL'APPARECCHIO

Le descritioni e caratteristiche figuranti in quello documento sono date a titolo d'informazione e non come obbligo. In effetti, certi della qualità dei nostri prodotti, ci riserviamo il diritto di effettuare, alla preavviso, qualsiasi modifica o miglioramento. Secondo il modello da voi acquistato, la cappa puo' essere installata in versione Filtrante, in versione Aspirante o in versione con motore esterno.

Modelli DHG556XP-DHG576XP-DHG577XP-DHG589: quosti modelli possono essere installati in versione Filtrante o in versione Aspirante, secondo le vostre esigenze.

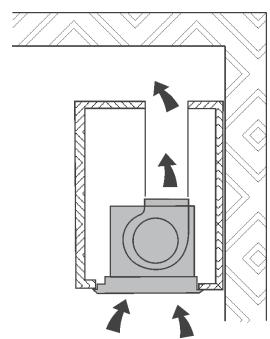

Nella versione Filtrante (Fig. 1) l'aria e i vapori convogliati dall'apparecchio, vengono depurati dai filtri al carbone e rimessi in circolazione nell'ambiente. ATTENZIONE: Nell'uso in versione filtrante è necessario utilizzato i filtri al carbone che purificano l'aria rimessa nell'ambiente.

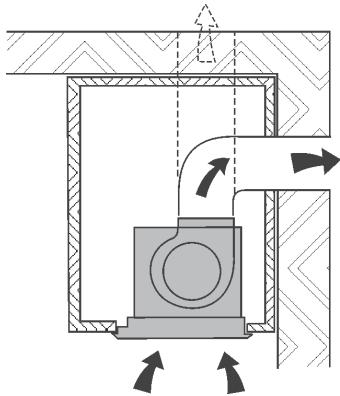

Nella versione Aspirante (Fig. 2) i vapori e gli odori di cucina, vengono convogliati direttamente verso l'esterno,tramite un condotto di evacuatione,attraverso la parete o soffitto.Pertanto non è più necessario l'uso dei filtri al carbone.

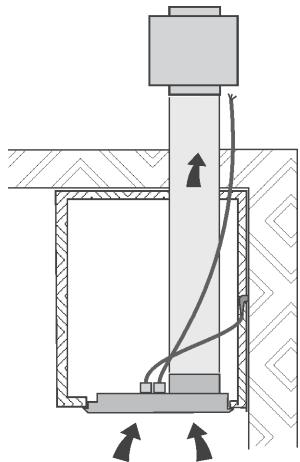

Modelli DHG560XP-DHG570XP: quosti modelli possono essere installati solo in versione con motore esterno (Fig. 3); cioe all'apparecchio deve essere collegata una centralina aspirante, che operera in sede separata, utilizzando l'apparecchio come base di raccordo dell'aria da evacuare.

Questo apparecchio è conforme alla norma del 16.08.89 relativà alla limitazione dei disturbi radioelettrici (Direttiva CEE n.76.889 modificata alla Direttiva CEE 87.308.)

Fig. 1

Fig. 2

Fig. 3

INSTALLAZIONE

Si consiglia di affidare le operazione di installmenta a personale specializzato.

Leggere attentamente leindicazioni riportate al paragrafo "IMPORTANTE"a pagina 21 del libretto istruzioni.

Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso (Fig. 4).

Fig. 4

Praticare sul fondo del pensile l'aperture necessaria ad accogliere l'apparecchio (Fig. 5). Il piano inferiore del pensile delve ave unospessore di 16 mm.

Verificare che le alette di fissaggio al pensile (Fig. 6) siano posizionate ad una altezza adeguata allo spessore del fondo del pensile. Nel caso tale distanza risulti inferiore allo spessore augmentarla svitando le 2 viti correspondenti all'interno dell'apparecchio.

INSTALLAZIONE IN VERSIONE FILTRANTE

Predisporre l'alimentazione elettrica. Inserire l'apparecchio nell'apertura praticata (Fig. 5).

Predisporre il foro evacuatione dell'aria alla sommita del pensile (Fig.1).

Avvitare le 2 viti che si trovano all'interno dell'apparecchio (Fig. 7) sino a farlo

aderire al fondo del pensile. Evitare d'avvitare le due viti con forza eccessiva in

maniera che le staffette metalliche rimangano nella posizione corretta.

Collegare un tubo alla bocca uscita aria dell'apparecchio, di altezza tale da raggiungere la sommità del pensile (il tubo non è in dotazione). Rimontare i filtri antigrasso.

Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione.

Fig. 6

INSTALLAZIONE IN VERSIONE ASPIRANTE E VERSIONE CON MOTORE ESTERNO

Predisporre l'alimentazione elettrica e predisporre il foro evacuationa aria (Fig. 2).

Inserire l'apparecchio nell'apertura praticata (Fig. 5).

Avvitare le 2 viti che si trovano all'interno dell'apparecchio (Fig. 7) sino a farlo aderire al fondo del pensile. Evitare d'avvitare le due viti con forza eccessiva in maniera che le staffette metalliche rimangano nella posizione corretta.

Per ottenere condizioni ottimali utilizzare un tubo evacuationa aria che abbia: lunghezza minima indispensableale, minor numero possibile di curve (angolo massimo della curva: 90^ ), materiale approvato normativamente (a seconda dello Stato), lato interno più liscio possibile.

Si consiglia inoltre di evitare cambiamenti drasticici di sezione del tubo (diametro consigliato: 150 mm). L'apparecchio è dotato di una riduzione 150-125cm.

Collegare il tubo evacuationia aria alla bocca uscita aria dell'apparechchio (Fig. 2): utilizezzare un tubo flessibile e bloccatelo alla bocca uscita aria dell'apparechchio tramite una fascetta metallica (tubo e fascetta non sono in dotazione).

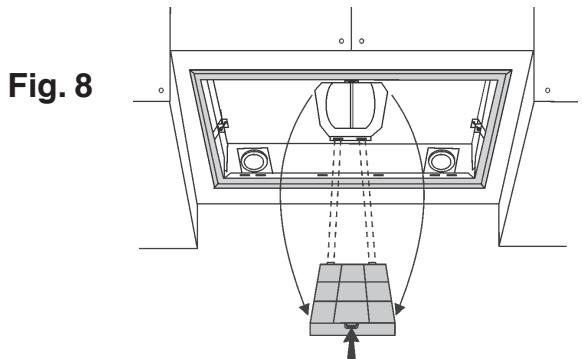

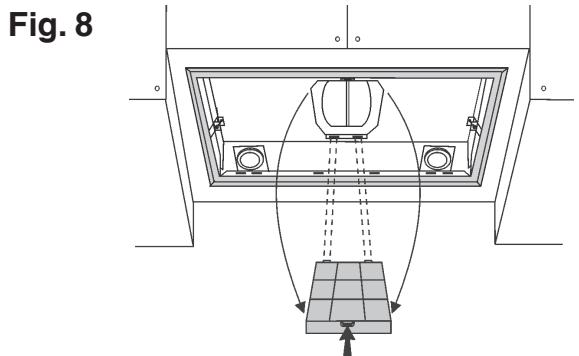

Togliere il filtro carbone premendo il fermo verso l'interno e ruotandolo fino a togliere le due linguette dalle loro sedi (Fig.8).

Rimontare i filtri antigrasso.

Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione.

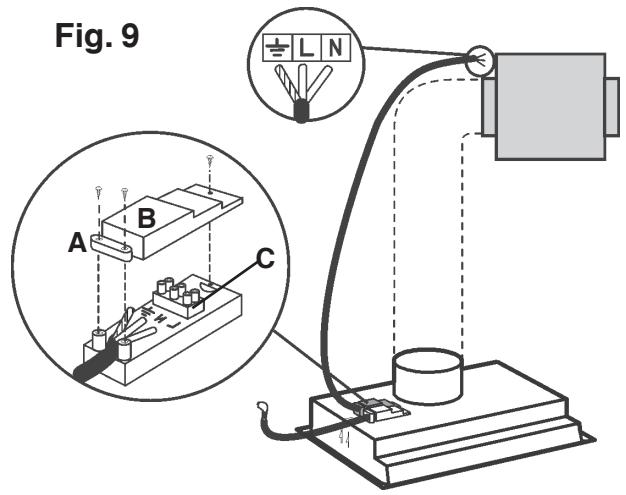

Solo per i modelli versione con motore esterno (DHG560XP-DHG570XP): Collegare elettricamente la cappa alla centralina esterna utilizzando le apposite morsettiere (Fig. 9): togliere il fissacavo A ed il coperchio B della scatola di connessione. Fissare il cavo di collegamento della centralina alla morsettiera C. Rimontare il fissacavo A ed il coperchio B della scatola di connessione.

L'altra estremità del cavo va fissata alla morsettiera della centralina esterna.

Fig. 10

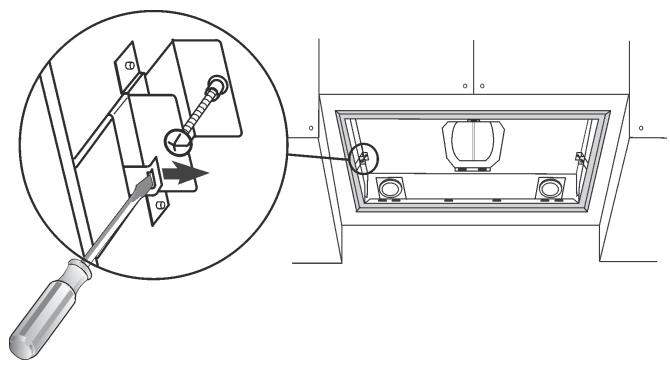

SMONTAGGIO DELL'APPARECCHIO

Rimuovere il/i filtro/i antigrasso.

Durante le operazioni seguenti sostenere sempre l'apparecchio.

Svitare le 2 viti poste all'interno dell'apparecchio (Fig. 7);

spostare le 2 linguette verso l'interno dell'apparecchio

utilizzando gli appositi intagli (Fig. 10); estrarre l'apparecchio alla sua sede.

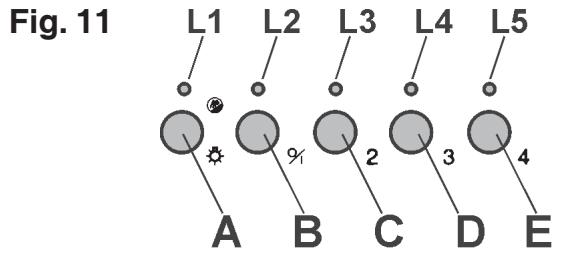

A seconda delle versioni l'apparecchio è dotato dei seguenti tipi di comandi:

A) ON/OFF lampade. Questo tasting si utilizzaanche per la funzione allarme filtri antigrasso e filtri carbone.

Allarme filtri: Dopo 30h di funzionamento del motore, si accende il led L1 e resta acceso (è il momento di pulire i filtri antigrasso). Dopo 120h di funzionamento del motore, si accende il led L1 lampeggiano (è il momento di sostituire i filtri carbone se la cappa ne è dotata). L'allarme filtri si evidenzia SOLO a motore FERMO. L'allarme filtri si annulla (reset del contatore ORE) tenendo premuto il tasto A per 2". B) PiGiando il tasto B si accende il motore alla prima velocità. La velocità viene evidenziata dal Led L2 acceso. Tenendolo premuto per 2" si spegne il motore. PiGiandolo con un solo colpo, a led accesso, si attiva la funzione timer (motore accesso per 5'), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. C) PiGiando il tasto C si accende il motore in seconda velocità. La velocitàiene evidenziata dal Led L3 acceso. PiGiandolo con un solo colpo, a led accesso, si attiva la funzione timer (motore accesso per 5'), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. D) PiGiando il tasto D si accende il motore in terza velocità. La velocitàiene evidenziata dal Led L4 acceso. PiGiandolo con un solo colpo, a led accesso, si attiva la funzione timer (motore accesso per 5'), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. E) PiGiando il tasto E si accende il motore in quarta velocità. La velocitàiene evidenziata dal Led L5 acceso. PiGiandolo con un solo colpo, a led accesso, si attiva la funzione timer (motore accesso per 5'), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo.

ATTENZIONE : AZIONANDO LA FUNZIONE TIMER, IL MOTORE SI SPEGNE DOPO 5 MINUTI.

ATTENZIONE : QUANDO SI ACCENDE IL LED L1. É ORA DI PULIRE I FILTRI ANTIGRASSO OPPURE DI SOSTITUIRE IL FILTRO AL CARBONE.

DHG589XP

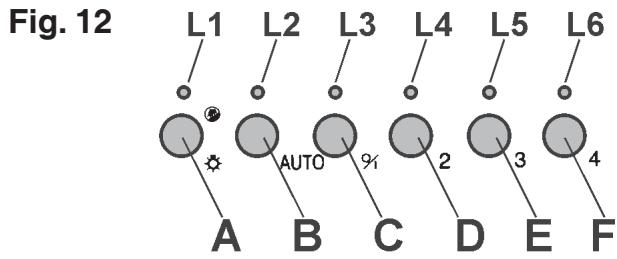

COMANDI - Fig. 12:

A) ON/OFF lampade. Questo tasting si utilizzaanche per la funzione allarme filtri antigrasso e filtri carbone.
Allarme filtri: Dopo 30h di funzionamento del motore, si accende il led L1 e resta acceso per 30^ (è il momento di pulire i filtri antigrasso). Dopo 120h di funzionamento del motore, si accende il led L1per 30^ lampeggiando (è il momento di sostituire i filtri carbone se la cappa ne è dotata). L'allarme filtri si evidenzia SOLO a motore FERMO. L'allarme filtri si annulla (reset del contatore ORE) tenendo premuto il tasto A per 2^ .
B) Il tasting B attiva/disattiva la funzione sensore ( quando è attiva la funzione sensore si illumina il led L2).
C) Pigiando il tasto C si accende il motore alla prima velocità. La velocità viene evidenziata dal Led L3 accesso. Tenendolo premuto per 2^ si spegne il motore.
D) Pigiando il tasting D si accende il motore in seconda velocità. La velocità viene evidenziata dal Led L4 acceso.
E) Pigiando il tasting E si accende il motore in terza velocità. La velocità viene evidenziata dal Led L5 acceso.
F) Pigiando il tasting F si accende il motore in quarta velocità. La velocità viene evidenziata dal Led L6 acceso.

SENSIBILITA' DEL SENSORE: la sensibilità del sensore puo' essere modificata seconde le proprie esigenze. Modificare la sensibilità premendo contemporaneamente il tasto A ed il tasto B. Verrà evidenziara la sensibilità impostata tramite i 4 led L3, L4, L5, L6 lampeggianti. Tramite i tasti C, D, E o F, impostare la sensibilità desiderata (tasto C sensibilità minima, tasting F sensibilità massima). Impostare la sensibilità minima per i piani di cottura a gas, media per piani di cottura in vetroceramica, massima per piani di cottura ad Induzione.

ATTENZIONE : QUANDO SI ACCENDE IL LED L1. É ORA DI PULIRE I FILTRI ANTIGRASSO OPPURE DI SOSTITUIRE IL FILTRO AL CARBONE.

FUNZIONE SENSORE (si attivatramite il tasto B):eso appearecchio e dotato di un systema completemente automatico (Advanced Sensor Control) per gestire tutte le funzioni della cappa. Grazie all'Advanced Sensor Control, l'aria in cucina si mantiene sempre pulita e libera da odori perché incun inervento da parte dell'utente. I sofisticati sensori riescono a captere qualiasi tipo di odore, vapore, fumo o calore causato dal processo di cottura. L'ASC captaancheventuali e anomale presenze di GAS nell'ambiente.

Quando è attiva la funzione sensore, i tasti C, D, E, F attivano le velocità solo temporaneamente, poi è il sensore che imposta automaticamente le velocità.

Dati Tecnici - DHG556XP:

• 1 Motore potenza 155W
  Tensione: 230-240V monofase
• Illuminazione 2 lampade alogene da 20W
• Fornito con cavo alimentazione di 150 cm. con presa di corrente
• Peso lordo:Kg.11
• Peso netto: Kg.8,5
• 2 filtri antigrasso metallici

Dati Tecnici - DHG576XP:

• 1 Motore potenza 250W
  Tensione: 230-240V monofase
• Illuminazione 2 lampade alogene da 20W
• Fornito con cavo alimentazione di 150 cm. cond presa di corrente
• Peso lordo:Kq.11
• Peso netto: Kg.8,5
• 2 filtri antigrasso metallici

Dati Tecnici - DHG577XP:

• 1 Motore potenza 250W
  Tensione: 230-240V monofase
• Illuminazione 2 lampade alogene da 20W
• Fornito con cavo alimentazione di 150 cm. condresa di corrente
• Peso lordo : Kg.13,5
• Peso netto: Kg.10
• 2 filtri antigrasso metallici

Dati Tecnici - DHG589XP:

• 1 Motore potenza 350W
  Tensione: 230-240V monofase
• Illuminazione 2 lampade alogene da 20W
• Fornito con cavo alimentazione di 150 cm. con presa di corrente
• Peso lordo:Kg.12
• Peso netto: Kg.9,5
• 2 filtri antigrasso metallici

Dati Tecnici - DHG560XP:

Tensione: 230-240V monofase
- Illuminazione 2 lampade alogene da 20W
- Fornito con cavo alimentazione di 150 cm. con presa di corrente
- Peso lordo:Kg.8
- Peso netto:Kq.6
- 2 filtri antigrasso metallici

Dati Tecnici - DHG570XP:

Tensione: 230-240V monofase
- Illuminazione 2 lampade alogene da 20W
- Fornito con cavo alimentazione di 150 cm. con presa di corrente
- Peso lordo : Kg. 10,5
- Peso netto: Kg. 8,5
- 2 filtri antigrasso metallici

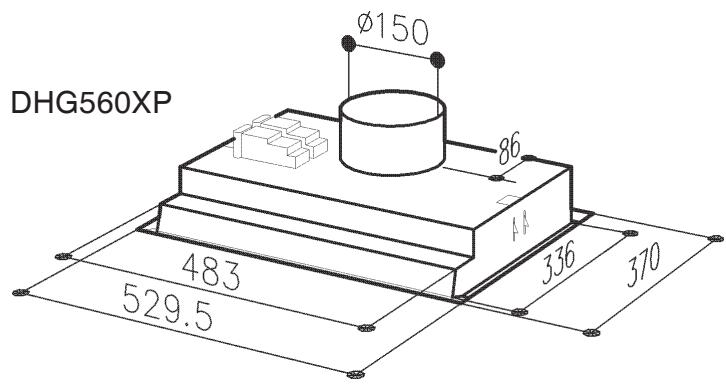

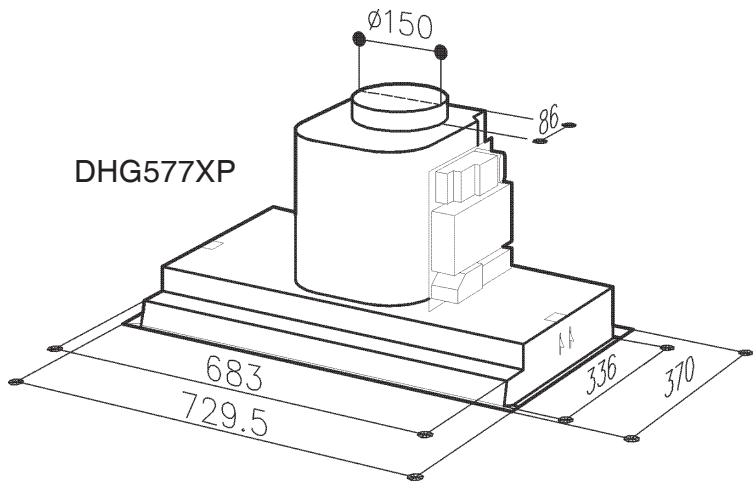

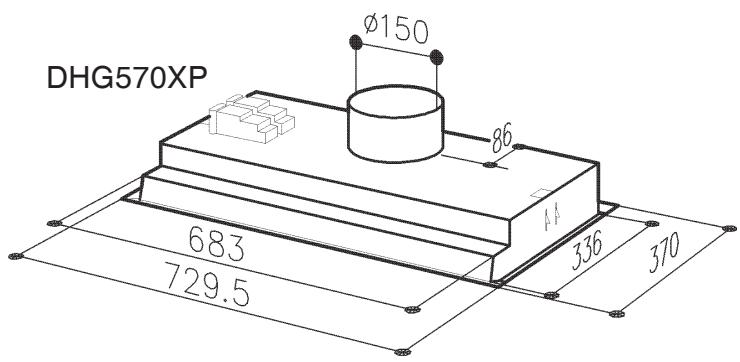

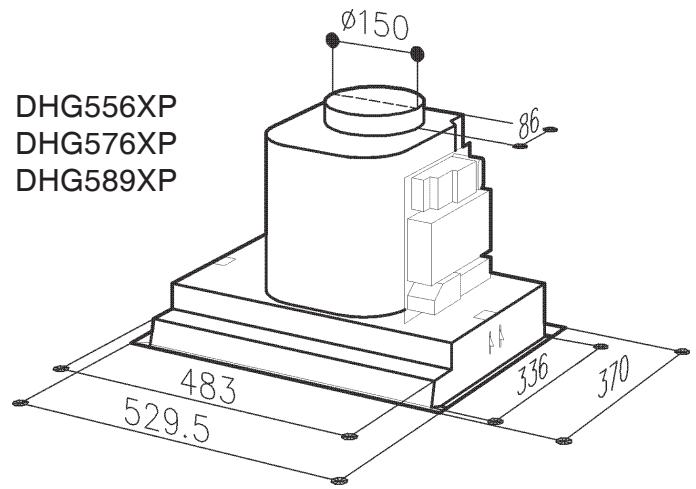

Dimensioni

Durante il collegamento elettrico, assicurarsi che la tensione corrisponda a quella indica nella targa tecnica.

Prima di procedere alle operazioni di pulizia o manutenzione togliere la tensione.

Il collegamento elettrico deve essere realizzato da un technique specializzato, conforme alla norma in vigore.

Questo appearecchio è costruito in modo da appartenere alla classe diisolamento I; è quindi necessario collegarlo a terra.

MANUTENZIONE

PRIMA DI QUALSIASI OPERAZIONE, TOGLIERE LA TENSIONE ALLA CAPPA (PRESA DI CORREnte o INTERRUPTO-RE).

Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

ATTENZIONE: NEL MODELLO DHG589XP, E' PRESENTE IL SENSORE, PER CUI EVITARE L'uso PRODOTTI SILICONICI IN PROSSIMITA DELLA CAPPA PER EVITARE DI DANNEGGIARE IL SENSORE.

-Manutenzione della carcassa:

Nella pulizia della carcassa evitare l'impiego di prodotti contententi abrasivi.

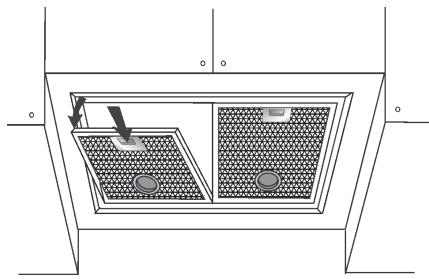

-Manutenzione dei filtri antigrasso:

I filtri antigrasso necessitano di una regolare manutenzione e bisogna pulirli periodicamente agli due mesi.

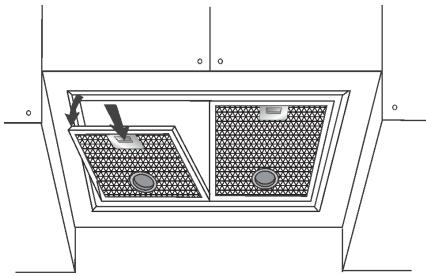

Togliere i filtri antigrasso: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtrlo verso il basso (Fig.13). Lavateli con un normale prodotto neutro in commercio poi sciacquare abbondamente e asciugare. Il lavaggio puo' essere effettuato in lavastoviglie avendo cura di non mettere i filtri a contatto con stoviglie sporche o con stoviglie in argento.

Rimontare i filtri antigrasso.

Fig. 13

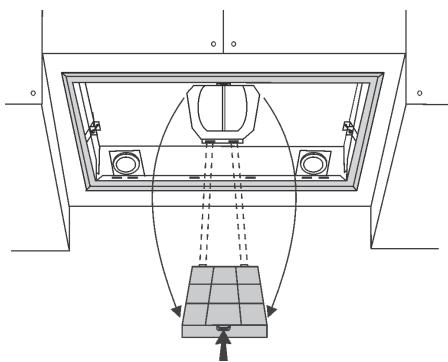

-Manutenzione del filtro al carbone:

Seutilizzate l'apparecchio in versione filtrante, è necessario sostituire il filtrlo al carbone in media agli.SEi mesi,secondo l'utilizzo della cappa. Referenza filtrlo carbone: AH4063U1.

Per togliere il filtro al carbone, bisogna innanzitutto togliere i filtri antigrasso (Fig.13). Successivement, togliere il filtro carbone premendo il fermo verso l'interno e ruotandolo fino a togliere le due linguette dalle loro sedi (Fig.14). Sostituire il filtro al carbone e rimontare i filtri antigrasso.

Fig. 14

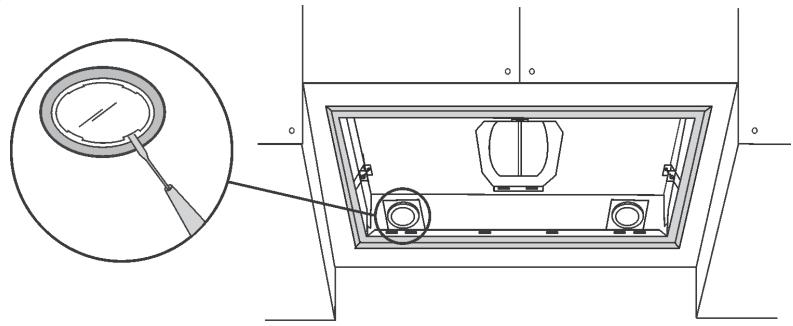

-Sostituzione delle lampade alogene:

Per sostituire le lampade alogene, togliere innanzitutto i filtri antigrasso (Fig. 13). Apire il coperchio facendo leva sulle apposite fissure (Fig. 15). Sostituire con lampade dello stesso tipo. ATTENZIONE: non toccare la lampadina a mani nude.

Fig. 15
