DHG560XP1 - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante encastrable
Marque	DE DIETRICH
Modèle	DHG560XP1
Installation	Version moteur externe uniquement
Alimentation électrique	230-240 V monophasé
Éclairage	2 ampoules halogènes 20 W
Cordon d'alimentation	150 cm avec prise
Poids net	6 kg
Poids brut	8 kg
Filtres antigraisse	2 filtres métalliques lavables
Filtre à charbon	En option (code AH4063U1), remplacement tous les 6 mois
Moteur externe	Requis (non fourni)
Vitesses	4
Fonctions	Arrêt temporisé (5 min), alarme de saturation des filtres
Distance minimale au plan de cuisson	65 cm
Classe d'isolation	I (mise à la terre obligatoire)
Nettoyage	Filtres antigraisse lavables au lave-vaisselle
Entretien	Nettoyer les filtres tous les 2 mois, remplacer filtre à charbon tous les 6 mois
Sécurité	Arrêt automatique, ne pas utiliser de grils découverts
Conformité	Directive CEE 76.889 modifiée, limitation perturbations radioélectriques
Service consommateur	Brandt (0,34 €/min)

FOIRE AUX QUESTIONS - DHG560XP1 DE DIETRICH

Comment installer la hotte en version moteur externe ?

Pour installer la hotte en version moteur externe, vous devez relier un moteur extérieur à l'appareil. Prévoyez l'alimentation électrique et le trou d'évacuation. Insérez l'appareil dans l'ouverture, serrez les deux vis à l'intérieur, puis raccordez le tuyau d'évacuation à la bride de sortie. Ensuite, effectuez le raccordement électrique entre la hotte et le moteur externe en utilisant les borniers appropriés (voir schéma Fig. 9 de la notice). Le moteur externe n'est pas fourni.

Quelle distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les instructions du plan de cuisson indiquent une distance plus grande, respectez cette valeur.

Comment nettoyer les filtres antigraisse ?

Pour nettoyer les filtres antigraisse, démontez-les en poussant l'arrêt vers l'intérieur et en tirant le filtre vers le bas. Lavez-les avec un détergent liquide à la main ou au lave-vaisselle. Évitez de les mettre en contact avec de la vaisselle sale ou des couverts en argent. Rincez abondamment et séchez avant de remonter.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé en moyenne tous les six mois, selon l'utilisation. Le code du filtre à charbon est AH4063U1. Pour le remplacer, démontez d'abord les filtres antigraisse, puis enlevez le filtre à charbon en appuyant sur l'arrêt et en le faisant pivoter.

Comment activer la fonction arrêt temporisé ?

Sur les commandes (Fig. 11), appuyez une seule fois sur la touche de vitesse souhaitée (B, C, D ou E) alors que le témoin lumineux est allumé. Le témoin se met à clignoter, indiquant que la fonction Arrêt temporisé est activée : le moteur s'arrête après 5 minutes. Pour désactiver, appuyez à nouveau sur la même touche.

Que faire si le témoin lumineux L1 s'allume ?

Le témoin L1 signale la saturation des filtres. S'il s'allume après 30 heures de fonctionnement, cela indique qu'il faut nettoyer les filtres antigraisse. S'il s'allume après 120 heures, il faut remplacer le filtre à charbon (si la hotte en est équipée). Pour réinitialiser l'alarme, maintenez la touche A enfoncée pendant 2 secondes.

Comment remplacer les ampoules halogènes ?

Pour remplacer les ampoules halogènes, commencez par enlever les filtres antigraisse. Otez le hublot (Fig. 15). Remplacez les lampes par des halogènes de mêmes caractéristiques (20 W). Attention : ne touchez pas l'ampoule à main nue.

Que faire en cas de panne ?

Tout dépannage doit être effectué par un technicien qualifié. Contactez votre distributeur agréé en précisant la référence complète de l'appareil (type et numéro de série) qui figure sur la plaque signalétique à l'intérieur de l'appareil. Utilisez exclusivement des pièces d'origine.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si vous installez la hotte en version évacuation (rejet extérieur), le filtre à charbon n'est pas nécessaire. En version recyclage, le filtre à charbon est indispensable pour purifier l'air avant de le remettre en circulation. Votre modèle DHG560XP1 est prévu uniquement pour une installation avec moteur externe, donc le filtre à charbon n'est pas requis.

Comment réinitialiser l'alarme des filtres ?

Pour réinitialiser l'alarme des filtres (remise à zéro du compteur horaire), assurez-vous que le moteur est arrêté. Maintenez la touche A enfoncée pendant 2 secondes. Le témoin lumineux L1 s'éteint, confirmant la réinitialisation.

MODE D'EMPLOI DHG560XP1 DE DIETRICH

Vous venez d'acquérir une hotte DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception et révèlent un savoir-faire unique.

Avec des lignes modernes et raffinées, votre nouvelle hotte DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement la maîtrise technologique, les performances d'aspiration, et le luxe esthétique.

Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste besoin de fours encastrables, tables de cuisson, de lave-vaisselle, de jours micro-ondes et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire à vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Grâce à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous les jours, DE DIETRICH, référence de l'excellence, est une véritable invitation à un nouvel art de vivre.

La Marque DE DIETRICH.

Important avant toute operation d'installation et utilisation, veuillez prendre BONNE note des instructions suivantes

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte. L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.). Pour évacuer l'air qui doit être éliminé, respectez les prescriptions des autorités compétentes. De plus, l'air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.

Prévoyez une aération de la piece ajusté quand une hotte et des apparciels alimentés par une énergie autre que l'énergie électrique (poèle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en evacuant l'air, la hotte pourrait creer une dépression dans la piece. La pression négative de la piece ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équiper la piece de prises d'air alimentant un flux d'air frais constant.

Contrôl figure sur la plaque, suivre les instructions suivantes: cet appareil est construit pour appartenir à la classe d'iso1ation II; il ne doit donc pas être relié à la terre.

Contrôl NE figure pas sur la plaque, suivre les instructions suivantes: ATTENTION: cet appareil doit être relié à la terre. Lors du raccordement électrique, s'assurer que la prise de courant est équipée d'une connexion de mise à la terre.

Lors du raccordement électrique, assurez-vous que les valeurs de tension correspondant à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Si votre appareil est muni d'un câble d'alimentation, positionner l'appareil de manière à ce que la fiche soit accessible.

Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.

Utilisation

Evitez d'utiliser des matériaux qui provoquent des flammes à proximité de l'appareil.

Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras.

A cause de son inflammabilité, l'huile usagée est particulièrement dangereuse. N'utilisez pas de grils électriques découverts.

Pour éviter des risques d'incendie possibles, suivez les instructions données concernant le nettoyage des filtres à graisse et sur la façon d'enlever des dépôts eventuels de graisse sur l'appareil.

Entretien

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.

Faites beaucoup d'attention surlout aux filtres antigraisse et nettoyez-les périodiquement (au moins tous les deux mois). Retirez les filtres àGRAISSÉ et LAZE-les avec un détergent liquide à la main ou dans le lave-vaisselle.(voir chapitre Entretien).

L'élimination, éventuels dépôts de graisse sur l'appareil, doit être effectuée en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils points, utiliser un chiffon mouillé avec de l'eau tiède et un détergent neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton, il est conseillé d'utiliser des produits spécifiques et de suivre les instructions fournies sur le produit.

Pour le nettoyage de l'intérieur de l'appareil, utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.

Description des appareils

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagements. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations.

La hotte pourra être installée en version Recyclage, Evacuation ou avec moteur extérieur, selon le modèle que vous achetez. Modèles DHG556XP-DHG576XP-DHG577XP-DHG589: ces modèles peuvent être installés en version Recyclage ou Evacuation, selon vos besoins.

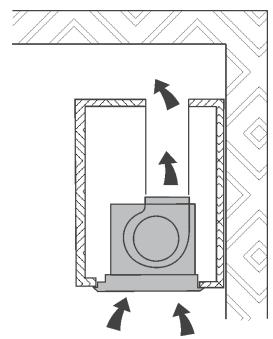

Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épurés par le filtre à charbon et remis en circulation dans la pièce. ATTENTION: Pour la version Recyclage vous devez utiliser le filtre à charbon qui purifie l'air qui est remis en circulation dans la pièce.

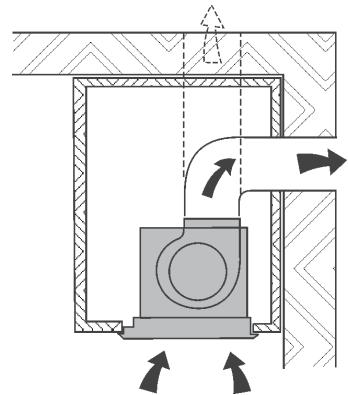

Dans la version Évacuation (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser le filtré à charbon.

Modèle DHG560XP-DHG570XP : ces modèles peuvent être installés uniquement dans la version avec moteur externe (Fig. 3) ; c'est-à-dire qu'il faut relier un moteur extérieur à l'appareil, qui opérera séparément, en utilisant l'appareil comme base de raccordement de l'air à évacuer.

Cet appareil est conforme à l'arrêté du 16.08.89 relatif à la limitation des perturbations radioélectriques (Directive CEE n. 76.889 modifiée par la Directive CEE 87.308).

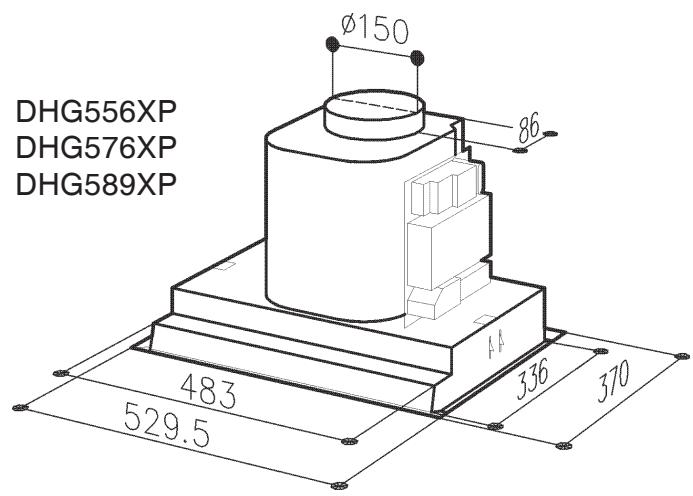

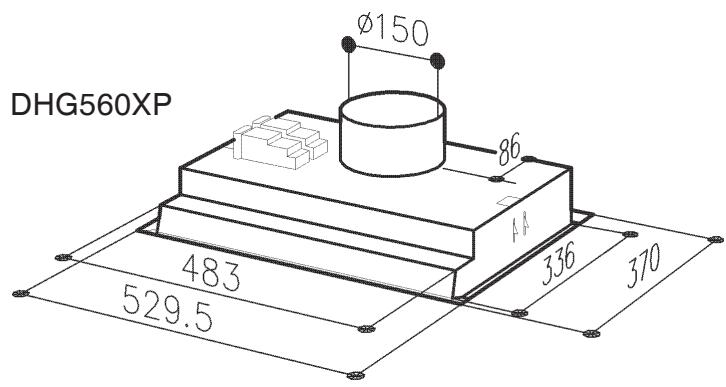

Fig. 1

Fig. 2

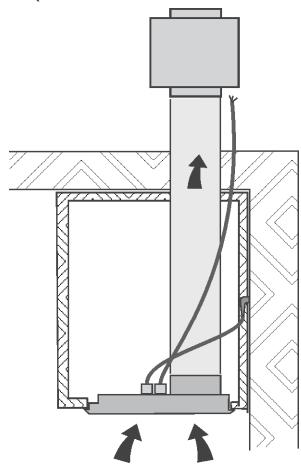

Fig. 3

Installation

Il est conseillé de confier les opérations d'installation à des spécialistes.

Lire attentivement les indications au paragraphe "IMPORTANT" de la page n.3 de la notice d'utilisation.

Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l'appareil, démontez les filtres àGraisse: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 4).

Fig. 4

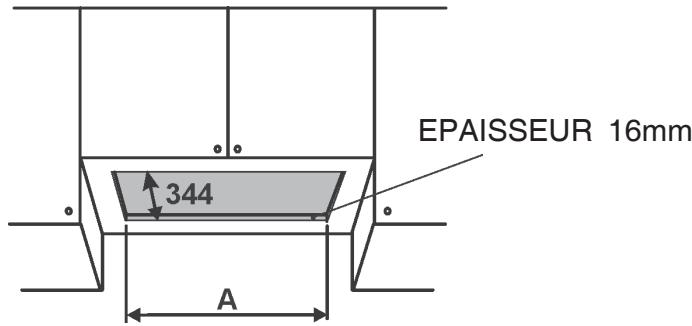

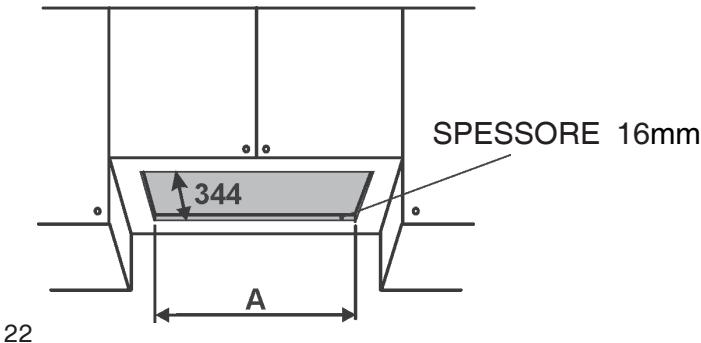

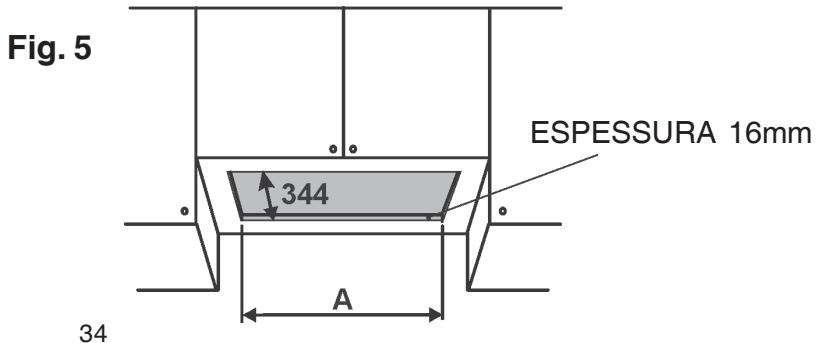

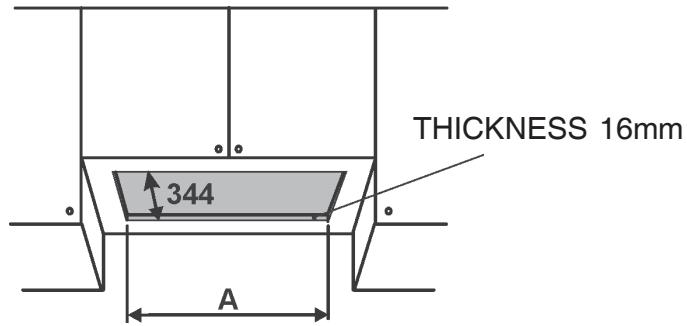

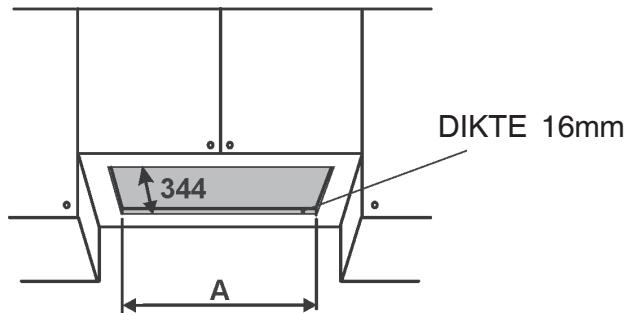

Faites le trou nécessaire afin d'insérer l'appareil (Fig. 5). La base inférieure du meuble doit avoir une épaissur de 16 mm. Contrôler que les ailettes de fixation (Fig. 6) au meuble suspendu sont placées à une hauteur appropriée à l'épaissur du bas de ce dernier. Si cette distance est inférieure à l'épaissur, il faut l'augmenter en dévisant les 2 vis correspondantes à l'intérieur de l'appareil.

Installation en version recyclage

Prévoyez l'alimentation électrique. Insérez l'appareil dans le trou effectué (Fig. 5). Prévoyez le trou d'évacuation de l'air au sommet de votre placard (Fig. 1).

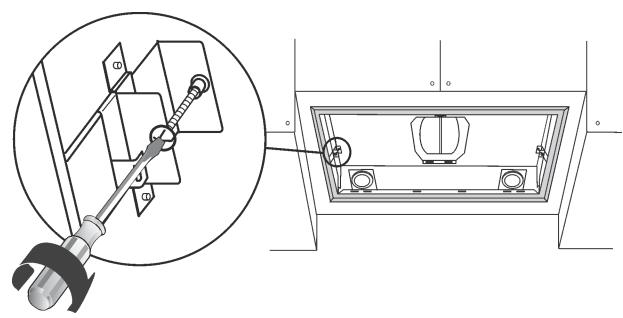

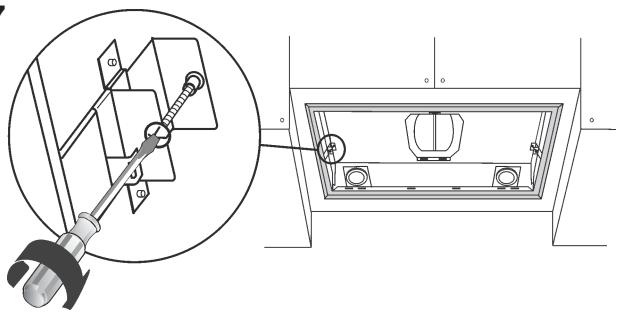

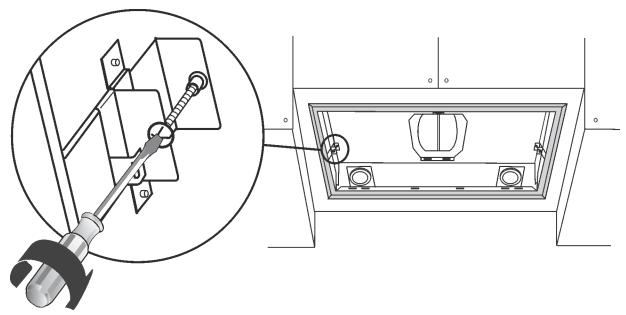

Serrez les deux vis qui se trouvent à l'intérieur de l'appareil (Fig. 7), jusqu'à ce que celui-ci soit parfaitement intégré. Évitez de serrer trop fort les vis de manière à ce que les petits étriers métalliques restent en bonne position.

Raccordez le tuyau de raccordement à la bride de sortie de l'appareil (le tuyau n'est pas fourni). Remontez les filtres antigraisse.

Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

Fig. 6

MODELS	A
DHG556XP	490mm
DHG576XP
DHG589XP
DHG560XP
DHG577XP	690mm
DHG570XP

Fig. 5

Fig. 7

Installation en version evacuation et avec moteur externe

Prévoyez l'alimentation électrique et le trou d'évacuation de l'air (Fig. 2).

Insérez l'appareil dans le trou effectué (Fig. 5).

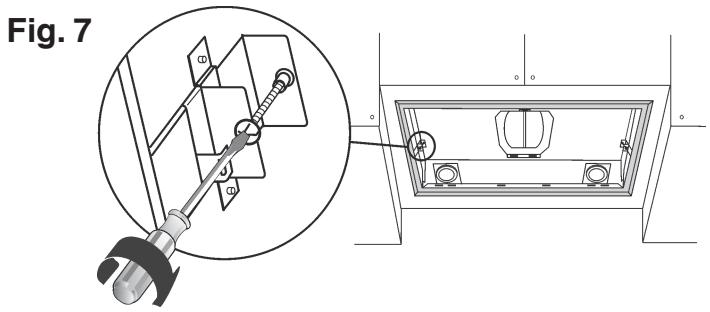

Serrez les deux vis qui se trouvent à l'intérieur de l'appareil (Fig. 7), jusqu'à ce que celui-ci soit parfaitement intégré. Évitez de serrer trop fort les vis de manière à ce que les petits étriers métalliques restent en bonne position.

Pour obtenir des conditions optimales, vous devez employer un tuyau d'évacuation qui ait une longueur suffisante avec le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser). Sa matière doit être conforme à la réglementation en vigueur. La partie interne doit être le plus lisse possible.

De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm). L'appareil est livré avec un réducteur 150-125cm.

Raccordez le tuyau pour l'évacuation de l'air à la bride de sortie de l'air de la hotte (Fig. 2) : utilisez un tuyauouple et bloquez-le sur la sortie de l'air à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis).

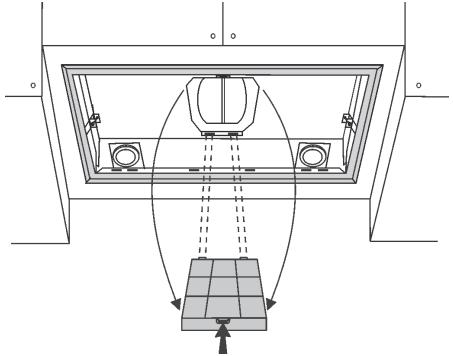

Enlevez le filtre à charbon, en appuyant sur l'arrêt vers l'intérieur et en le faisant pivoter jusqu'à ce que les deux languettes sortent de leurs logements (Fig. 8).

Remontez les filtres antigraisse.

Fig. 8

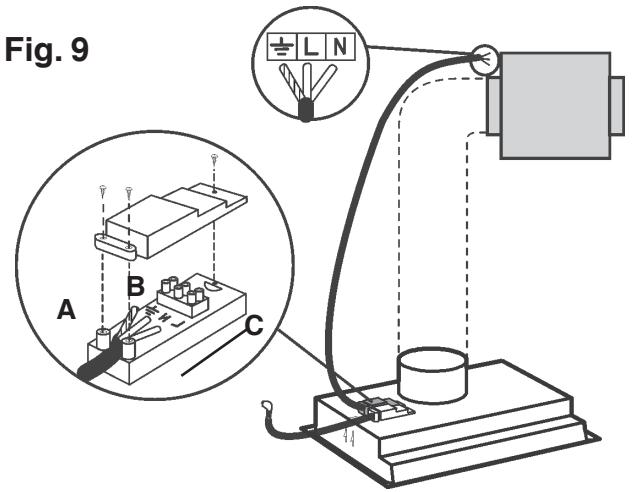

Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

Uniquement pour les modèles en version moteur exter (DHG560XP-DHG570XP) : effectuez le raccordement électrique de la hotte au moteur extérieur, en utilisant des borniers appropriés (Fig. 9) : enlevez l'élément A et le couvercle B du boîtier de raccordement. Fixez le câble de raccordement du moteur au boîtier de raccordement C. Remontez l'élément A et le couvercle B du boîtier de raccordement. L'autre extrémité du câble devra être fixée au bornier du moteur extérieur.

Fig. 10

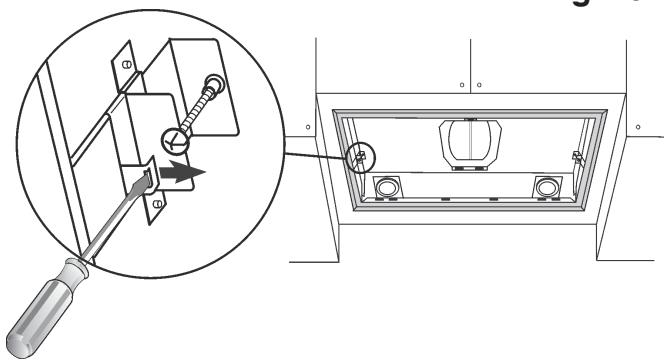

Demontage de l'appareil

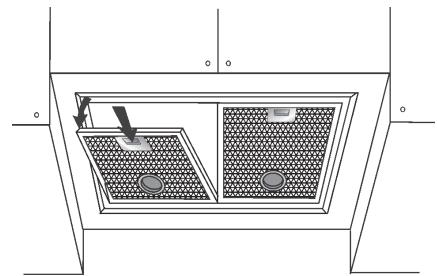

Retirer le ou les filtres antigraisse.

Pendant les opérations suivantes, veuillez toujours soutenir l'appareil. Dévisser les deux vis situées à l'intérieur de l'appareil (Fig. 7) ; déplacer les 2 languettes vers l'intérieur de l'appareil en utilisant les entailles appropriées (Fig. 10) ; extraire l'appareil de son siège.

Fonctionnement de l'appareil

Selon les modèles, l'appareil est muni des types suivants de commandes:

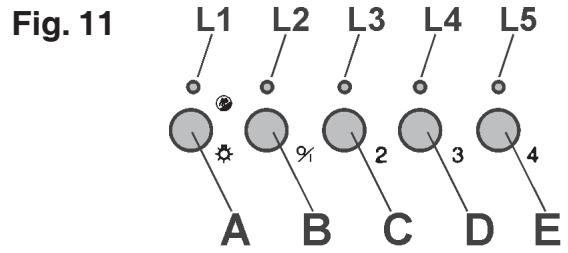

Commandes - fig. 11:

A) ON/OFF lampes. Cette touche s'utilise également pour la fonction alarme filtres àGRAISE et filtres àcharbon.

Alarme filtres : Après 30h de fonctionnement, le témoin lumineux L1 s'allume et reste allumé (c'est le moment de nettoyer les filtres àgraisse). Après 120h de fonctionnement, le témoin lumineux L1 s'allume et reste allumé (c'est le moment de remplacer les filtres à charbon si la hotte en est équipée). L'alarme des filtres s'active UNIQUEMENT avec le moteur ARRETE. L'alarme des filtres s'annule (remise à zéro du compteur HORAIRE) en maintenant la touche A enfoncée pendant 2". B) Appuyer sur la touche B pour actionner le moteur à la première vitesse. La vitesse est signalée par le témoin lumineux L2 allumé. En la maintenant enfoncée pendant 2" le moteur s'arrête. En appuyant une seule fois, avec le témoin lumineux allumé, on active la fonction "Arrêt temporisé" (le moteur de l'appareil s'arrête après 5 minutes) signalée par le témoin lumineux qui clignote. Pour désactiver la fonction "Arrêt temporisé" appuyer encore une seule fois. C) Appuyer sur la touche C pour actionner le moteur en deuxième vitesse. La vitesse est signalée par le témoin lumineux L3 allumé. En appuyant une seule fois, avec le témoin lumineux allumé, on active la fonction "Arrêt temporisé" (le moteur de l'appareil s'arrête après 5 minutes) signalée par le témoin lumineux qui clignote. Pour désactiver la fonction "Arrêt temporisé" appuyer encore une seule fois. D) Appuyer sur la touche D pour actionner le moteur en troisième vitesse. La vitesse est signalée par le témoin lumineux L4 allumé. En appuyant une seule fois, avec le témoin lumineux allumé, on active la fonction "Arrêt temporisé" (le moteur de l'appareil s'arrête après 5 minutes) signalée par le témoin lumineux qui clignote. Pour désactiver la fonction "Arrêt temporisé" appuyer encore une seule fois. E) Appuyer sur la touche E pour actionner le moteur en quatrième vitesse. La vitesse est signalée par le témoin lumineux L5 allumé. En appuyant une seule fois, avec le témoin lumineux allumé, on active la fonction "Arrêt temporisé" (le moteur de l'appareil s'arrête après 5 minutes) signalée par le témoin lumineux qui clignote. Pour désactiver la fonction "Arrêt temporisé" appuyer encore une seule fois.

ATTENTION : EN ACTIONNANT LA FONCTION “ARRÉT TEMPORISE”, LE MOTEUR S'ETEINT APRès 5 MINUTES. ATTENTION : QUAND LE TEMOIN LUMINEUX L1 S'ALLUME IL EST NECESSAIRE DE NETTOYER LES FILTRES ANTIGRAISSE OU DE REMPLACER LE FILTRE CHARBON.

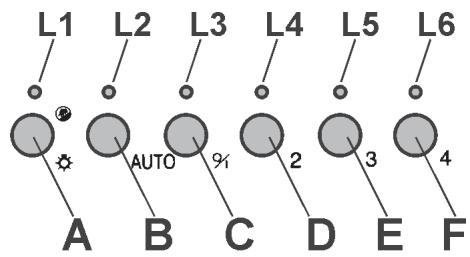

Commandes - fig. 12:

A) ON/OFF lampes. Cette touche s'utilise également pour la fonction alarme filtres à graisse et filtres à charbon. Alarme filtres : Àpès 30h de fonctionnement, le témoin lumineux L1 s'allume et resté allumé pendant 30" (c'est le moment de nettoyer les filtres àGRAISE). Àpès 120h de fonctionnement, le témoin lumineux L1 s'allume et resté allumé pendant 30" (c'est le moment de remplaçer les filtres à charbon si la hotte en est équipée). L'alarme des filtres s'active UNIQUÉMENT avec le moteur ARRETE. L'alarme des filtres s'annule (remise à zéro du compteur HORAIRE) en Maintenant la touche A enforcée pendant 2". B) La touche B permet d'activer ou de désactiver la fonction automatique (une fois le capteur activé, le témoin L2 s'allume). C) Appuyer sur la touche C pour actionner le moteur à la première vitesse. La vitesse est signalée par le témoin lumineux L3 allumé. En la maintainant enforcée pendant 2" le moteur s'arrête. D) Appuyer sur la touche D pour actionner le moteur en deuxieme vitesse. La vitesse est signalée par le témoin lumineux L4 allumé. E) Appuyer sur la touche E pour actionner le moteur en troisieme vitesse. La vitesse est signalée par le témoin lumineux L5 allumé. F) Appuyer sur la touche F pour actionner le moteur en quatreieme vitesse. La vitesse est signalée par le témoin lumineux L6 allumé.

SENSIBILITE DU CAPTEUR : la sensibilité du AUTO peut être adaptée aux exigences propres.

Modifier la sensibilité, en appuyant en même temps sur les touches A et B. La sensibilité préfixée grâce aux 4 témoins L3, L4, L5, L6 clignotants s'affiche. Fixez la sensibilité désirée, en utilisant les touches C, D, E ou F (touche C sensibilité minimale, touche F sensibilité maximale). Fixez une sensibilité minimale pour une table gaz, moyenne pour la vente, maximale pour l'induction.

ATTENTION : LORSQUE LE TEMOIN LUMINEUX L1 S'ALLUME, IL EST NECESSAIRE DE NETTOYER LES FILTRES ANTIGRAISSE OU DE REMPLACER LE FILTRE CHARBON.

FONCTION AUTOMATIQUE (elle s'active grâce à la touche B) : cet appareil est équipé d'un système complètement automatisé (ICS) qui permet de gérer toutes les fonctions de la hotte. Grâce au système ICS, l'air reste toujours propre et sans mauvaises odeurs dans la cuisine et ce, sans nécessiter aucune intervention de la part de l'utilisateur. Les capteurs très sophistiqués réussissant à capter tous types d'odeur, vapeur, fumée ou chaleur dus à la cuisson. L'ICS capte également la présence anormale de gas dans l'atmosphère.

Lorsque la fonction capteur est activée, les touches C, D, E, F n'activent que momentanément les vitesses, puis c'est au tour du AUTO d'imposer automatiquement les vitesses.

Fig. 12

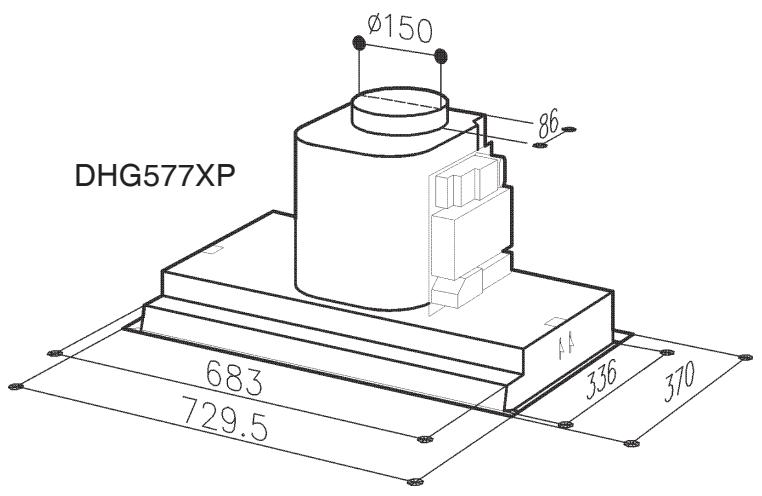

• 1 Moteur puissance 155W
• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livré avec cordon de 150 cm avec prise de courant
• Poids brut: Kg.11
• Poids net: Kg.8,5
• 2 litres antigraisse métalliques

• 1 Moteur puissance 250W
• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livré avec cordon de 150 cm avec prise de courant
• Poids brut: Kg.11
• Poids net: Kg.8,5
• 2 litres antigraisse métalliques

• 1 Moteur puissance 250W
• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livre avec cordon de 150 cm avec prise de courant
• Poids brut: Kg.13,5
• Poids net: Kg.10
• 2 litres antigraisse métalliques

• 1 Moteur puissance 350W
• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livré avec cordon de 150 cm avec prise de courant
• Poids brut: Kg.12
• Poids net: Kg.9,5
• 2 litres antigraisse métalliques

• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livré avec cordon de 150 cm avec prise de courant
• Poids brut: 8 Kg.
• Poids net: 6 Kg.
• 2 litres antigraisse métalliques

• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livré avec cordon de 150 cm avec prise de courant
• Poids brut: Kg.10,5
• Poids net: Kg.8,5
• 2 litres antigraisse métalliques

Branchement electrique

Lors du branchement électrique, s'assurer que la tension correspond bien à celle indiquée sur la plaque signalétique. Avant de procéder aux opérations de nettoyage ou d'entretien, couper le courant. Le branchement au réseau doit être réalisé par un installateur agréé, en se conformant à la norme en vigueur. Cet appareil est construit de façon à partirir à la classe d'isoation I; il est nécessaire de relier à la terre.

Entretien

AVANT Toute INTERVENTION, IL FAUT COUPER L'ALIMENTATION DE LA HOTTE (PRISE DE COURANT ou INTERRUPEUR).

Un entretien soigné assure un bon fonctionnement et un bon rendement dans le temps.

ATTENTION: LE MODELE DHG589XP EST EQUIRE D'UN CAPTEUR. EVITEZ DONC D'UTILISER DES PRODUITS SILICONES A PROXIMATE DE LA HOTTE POUR NE PAS ENDOMMAGER LE CAPTEUR.

Entretien de la carrosserie:

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

-Entretien des filtres antigraisse:

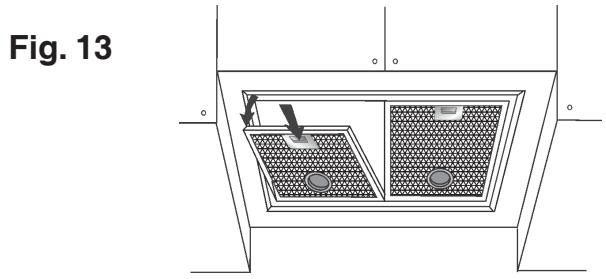

Les filtres antigraisse nécessitant un entretien régulier, il faut donc les nettoyer périodiquement en moyenne tous les deux mois. Démontez les filtres antigraisse : à l'aide de la poignée, poussez l'arrêt vers l'intérieur et tirez les filtres vers le bas (Fig. 13). Lavez-les avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans un lave-vaisselle en prenant soin de ne pas mettre les filtres en contact avec de la vaisselle sale ou avec des couverts en argent.

Remontez les filtres antigraisse.

-Entretien du filtre à charbon:

Si vous utilisez cet appareil en version recyclage, il sera nécessaire de remplacer le filtre à charbon en moyenne tous les six mois, selon l'emploi. Code filtre à charbon: AH4063U1.

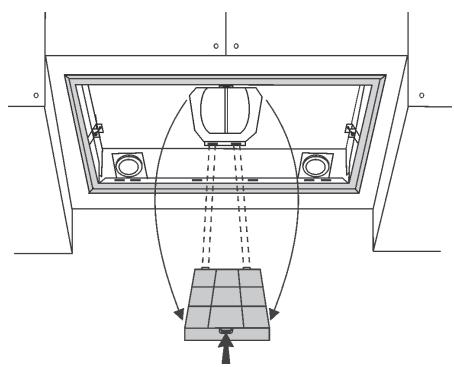

Pour enlever le filtre à charbon, il faut d'abord démonter les filtres antigraisse (Fig.13). Puis, enlevez le filtre à charbon, en appuyant sur l'arrêt vers l'intérieur et en le faisant pivoter jusqu'à ce que les deux languettes sortent de leurs logements (Fig.14). Remplacez le filtre à charbon et remontez les filtres antigraisse.

Fig. 14

-Remplacement des lampes halogènes:

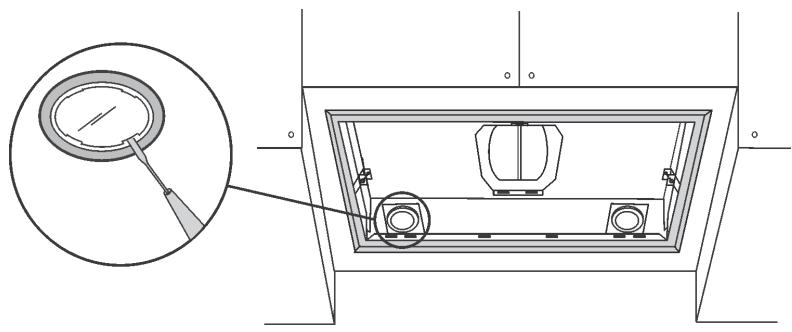

Pour remplacer les lampes halogènes, commencez par enlever les filtres antigraisse (Fig. 13). Otez les hublot (Fig.15). Remplacez les lampes par des halogènes ayant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule à main nue.

Fig. 15

MODELS	A
DHG556XP	490mm
DHG576XP
DHG589XP
DHG560XP
DHG577XP	690mm
DHG570XP

Fig. 5

DHG556XP, DHG576XP, DHG577XP, DHG560XP, DHG570XP

MODELS	A
DHG556XP	490mm
DHG576XP
DHG589XP
DHG560XP
DHG577XP	690mm
DHG570XP

Abb. 5

Abb. 7

DHG556XP, DHG576XP, DHG577XP, DHG560XP, DHG570XP

MODELS	A
DHG556XP	490mm
DHG576XP
DHG589XP
DHG560XP
DHG577XP	690mm
DHG570XP

Fig. 5

Fig. 7

DHG556XP, DHG576XP, DHG577XP, DHG560XP, DHG570XP

MODELS	A
DHG556XP	490mm
DHG576XP
DHG589XP
DHG560XP
DHG577XP	690mm
DHG570XP

Fig. 5

Fig. 7

DHG556XP, DHG576XP, DHG577XP, DHG560XP, DHG570XP

MODELS	A
DHG556XP	490mm
DHG576XP
DHG589XP
DHG560XP
DHG577XP	690mm
DHG570XP

Fig. 7

DHG556XP, DHG576XP, DHG577XP, DHG560XP, DHG570XP

MODELS	A
DHG556XP	490mm
DHG576XP
DHG589XP
DHG560XP
DHG577XP	690mm
DHG570XP

Afb. 5

DHG556XP, DHG576XP, DHG577XP, DHG560XP, DHG570XP

Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

Connaissent parfaitement votre appareil et son fonctionnement.

Appliquant intégralement nos méthodes de réglage, d'entretien et de réparation.

Utilisez exclusivement les pièces d'origine.

Pour toute commande à votre distributeur, précisez-lui la référence complète de votre appareil (type de l'appareil et numéro de série)

Ces renseignements figurent sur la plaque signalétique fixée à l'intérieur de l'appareil.

Les descriptions et les caractéristiques apportées dans ce livre sont données uniquement à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.

PIÈCES D'ORIGINE : demandez à votre vendeur que, lors d'une intervention d'entretien, seules des PIÈCES DÉTACHÉES CERTIFIÉES D'ORIGINE soient utilisées.

Relations consommateurs

Numéro de téléphone du service consommateurs Brandt :

(0,34 euros par minute) *

• Service fourni par Brandt Customer Service, société par actions simplifiée au capital de 2.500.000 euros, 5/7 Avenue des Béthunes, 95310 Saint-Ouen-l'Aumône, RCS Pontoise 440 303 303
