MANUALE UTENTE DHD1131X DE DIETRICH

Cappa per piano di lavoro

DHD1100X

DHD1102X

DHX1101X

De Dietrich

IT Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire quello prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadguato del prodotto. Per informazioni più dettagliate sul riclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

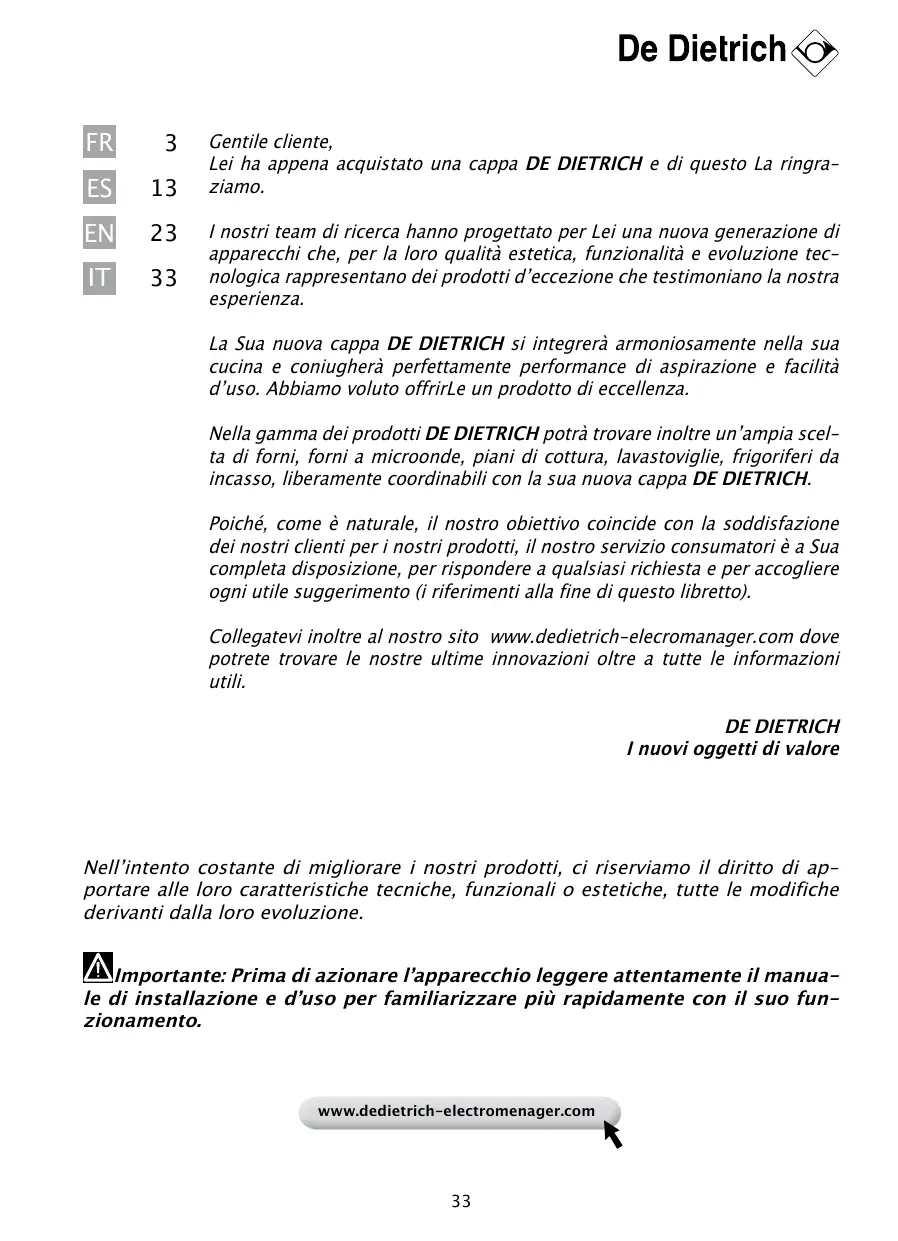

Lei ha appena acquistato una cappa DE DIETRICH e di quello La ringrażiamo.

I nostri team di ricerca hanno progettato per Lei una nuova generatione di apparecchi che, per la loro qualità estetica, funzionalità e evoluzione technologica rappresentano dei prodotti d'eccezione che testimoniano la nostra esperienza.

La Sua nuova cappa DE DIETRICH si integrerà armoniosamente nella sua cucina e coniugherà perfettamente performance di aspirazione efacilityà d'uso. Abbiamo voluto offrirLe un prodotto di eccellenza.

Nella gamma dei prodotti DE DIETRICH potravare inoltre un'ampia scelta di forn, forn a microonde, piani di cottura, lavastoviglie, frigoriferi da incasso, liberamente coordinabili con la sua nuova cappa DE DIETRICH.

Poiché, come è naturale, il nostro obiettivo coincide con la soddisfazione dei nostri clienti per i nostri prodotti, il loro servizio consumatori è a Sua completenessa disposizione, per rispondere a qualsiasi richiesta e per accogliere agli utile suggerimento (i riferimenti alla fine di questo libretto).

Collegatevi inoltre al loro sito www.dedietrich-electromanager.com dove potrete trovare le loro ultime innovazioni ovrare a tutte le informazioni utili.

DE DIETRICH I nuovi oggetti di valore

Nell'intento costante di migliorare i nostri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche, tutte le modifiche derivanti alla loro evoluzione.

A Importante: Prima di azionare l'apparecchio leggere attendamente il manuale di installatione e d'uso per familiarizzato più rapidamente con il suo funzionamento.

INDICE

IT

1/ALL'ATTENZIONEDELL'UTENTE 35

• Istruzioni di sicurezza 35
• Montaggio della cappa 36
• Descrizione dell'apparecchio 36

2 / COME INSTALLARE LA CUPPA 37

• Montaggio del motore separato 38
• Smontaggio del filtro cartuccia 39
• Montaggio del filtro a carbone 39
• Connessione elettronica della cappa 39

3 / COME FUNZIONA LA CAPPA 40

4 / COME PULIRE LA CAPPA 41

5/ANOMALIE DI FUNZIONAMENTO 42

6 / SERVIZIO DI ASSISTENZA POST VENDITA 42

Importante: conservare le presenti istruzioni d'uso con l'apparecchio. Se l'apparecchio dovesse essere venduto o ceduto ad altri, assicurarsi cheesso sa accompagnato delle presenti istruzioni. Vi ringraziamo di prendere notadi quosti consigli prima di installare eutilizzare I'apparecchio. Essi sono stati redatti per la sicurezza personale vostra e altrui.

Il costruttore declina agli responsabilità per anni inconveniente, danno o incendio provocato su e dall'apparecchio e dovuto alla non osservazione delle istruzioni del presente manuale.

- ISTRUZIONI DI SICUREZZA

Queste cappe sono state progettate per l'utilizzo in ambiente domestico da parte di utenti privati. L'apparecchio deve essere usato da persone adulte. Sorvegliate che i bambini non lo tocchino e non lo utilizzato come giocattolo. Assicuratve inoltre cheeci non ne manipolino i comandi.

• Alla segna dell'apparecchio rimuovere l'imballaggio o farlo rimuovere immediatamente. Verificare il suo aspetto generale. Esprimere le eventuali osservazioni scrivendole sul documento di trasporto, di cui conserverete una copia. Il vostro apparecchio è destinato al normale uso domestico. Non va utilizzato per uso commerciale o industriiale o per altri scopi diversi da quelli per cui è stato progettato.

• Non modificare né cercare di modificare mai le caratteristiche di quello apparecchio. Ciò costituirebbe un pericolo.

Le riparazioni dovranno essere effettuate esclusivamente da uno specialista autorizzato.

Scollegare sempre la cappa prima di procedere alle operazioni di pulizia o alla sua manutenzione.

• Aerare adeguatamente l'ambiente in caso di funzionamento simultaneo della cappa con altri apparecchi alimentati da una fonte di energia diversa da quella elettrica e ciò perché la cappa non aspiri dei gas combusti.
• E' vietato cucinare cibi alla fiamma o far funzionare i fornelli a gasenza recipienti di cottura avanti la cappa stessa (le fiamme aspirate rischiano di danneggiare l'apparecchio).
• La frittura effettuata vicino l'apparecchio deve essere oggettodi attenzione costante perché gli oli e i grassi a temperatura molto elevata possono incendiarsi.

Rispettare la frequenza di pulizia e di sostituzione dei filtri.

Gli accumuli di deposito di grasso rischiano di provocare un incendio.

• Non è autorizzato l'uso con fornello a combustibile (legna, carbone,...).

Per la pulizia della vostra cappa, non utilizzato mai appearecchi a vapore o ad alta pressione (norme relative alla sicurezza elettrica).

Nell'intento costante di migliorare i nostri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche tutte le modifiche derivanti alla loro evoluzione.

Per ritrovare fácilmente in futuro le note relative al vostro apparecchio, vi consiglio di raccoglierle alla pagina "Assistenza post vendita e Rapporti con il consumatore". (Tale pagina vi spiega inoltre dove ritrovarle sul vostro apparecchio).

Nonutilizzaremai lacappa sensaifiltriartrigrasso.

La distanza minima tra la cappa e la superficie superiore deve essere almeno di 40 cm.

Quando la cappa è in funzione non mettere le mani nel raggio di azione del pannello aspi-rante.

- MONTAGGIO DELLA CUPPA

L'installazione deve essere conforme alle norme vigenti in materia di ventilazione degli ambienti chiusi. In Francia, queste disposizioni sono contenate nel DTU 61.1 del CSTB.

In particolare, l'aria evacuata, non deve essere convogliata in un condotto utilizzato per lo scarico dei fumi o di apparecchi che utilizzato gas o altri combustibile. L'utilizzo di condotti non più in uso non è possibile, salvo parere favorevole di un technician significato.

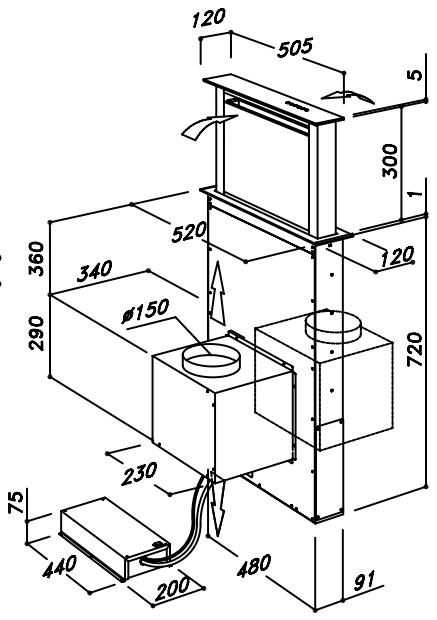

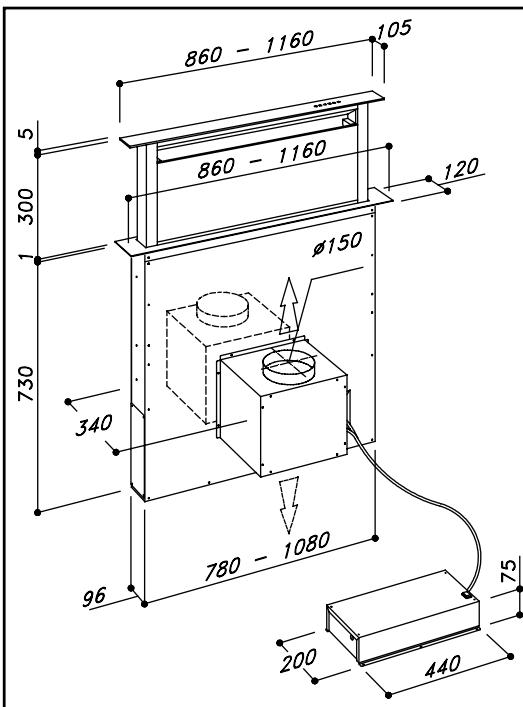

- DESCrizIONE DELL'APPARECCHIO

Per il buon funzionamento del downdraft, è importante effettuare un'installazione corretta.

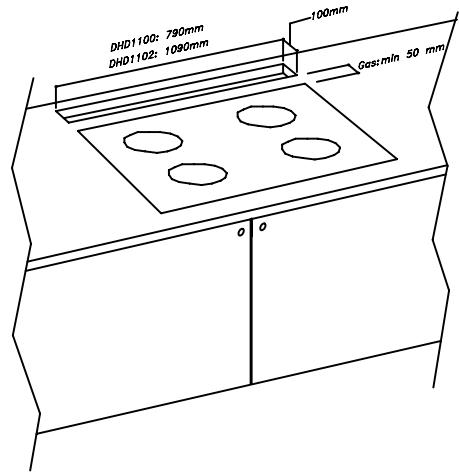

1) nella parte posteriori del piano di cucina, effettuare un foro rettangolare adatto alle dimensioni della vostra cappa (fig. 1).

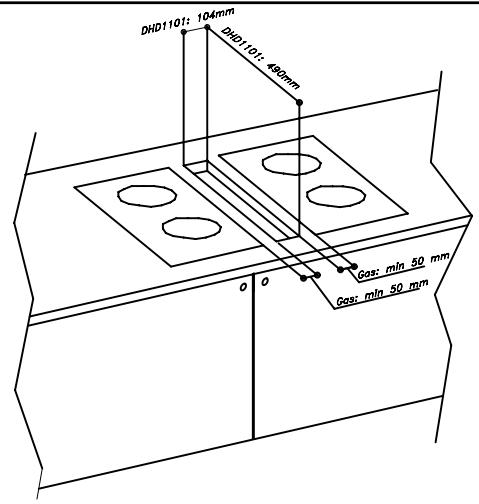

2) nel caso di utilizzo con piani a gas la distanza minima da rispetto dal bordo posteriori del piano cottura al bordo del downdraft deve essere almeno 50~mm .

il modello DHD1101 dovrà essere installato tra due piani cottura di massimo 2 fuochi ciascu- no.

3) prima di effettuare il foro, verificare nella parte interna del mobile, in corrispondenza della zona della cappa, l'assenza della struttura del mobile o di altri elementi che possano promettere un'installazione corretta. Verificare che gli ingombri della cappa con il suo motore sono come il piano di cucina siano compatibili con il mobile per permettere l'installazione.

Il motore viene consegovato fisso sull'apparecchio al fine di evitare qualsiasi danno durante il trasporto. è necessario smontarlo prima di cominciare le operazioni d'installazione.

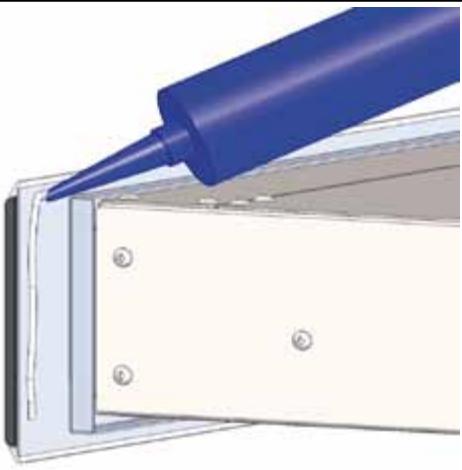

4) aplicare il collante sulla parte inferiore della cornice (fig. 2).

5) insere il downdraft all'interno del mobile introducedolo dall'alto.

6) la cornice della cappa deveaderire perfettamente al piano superiore della cucina.

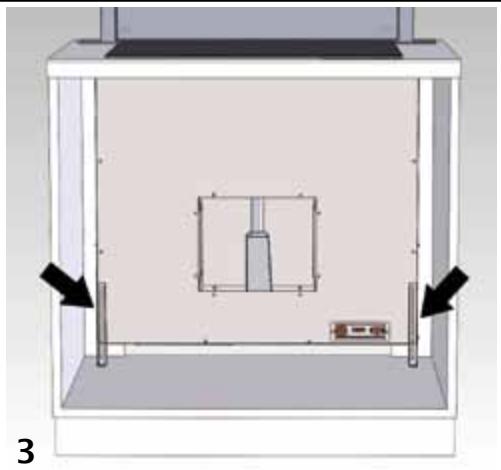

7) fissare la cappa all'interno del mobile utilizzando le due staffe in dotazione (fig. 3).

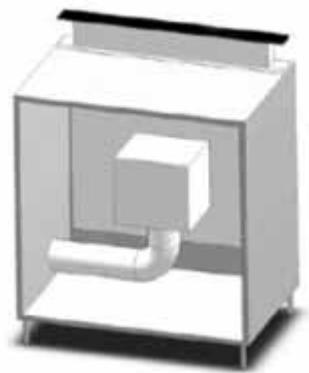

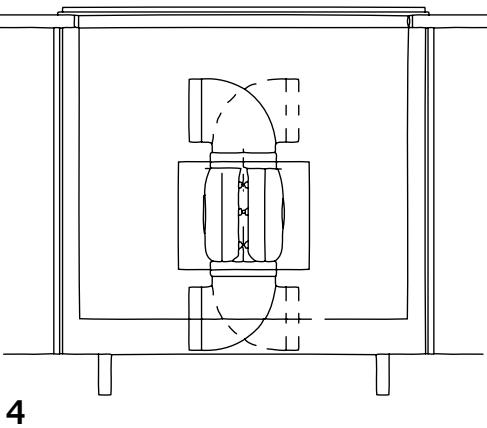

8) procedere al montaggio del motore sul corpo della cappa orientando l'uscita dell'aria nella posizione scelta, verso l'alto o verso il basso (dis. 4).

Il motore più essere fissato sia nella parte anteriore che nella parte posteriore del prodotto. Per un'installazione nella parte posteriore, vogliate procedere come segue: svitare la piastra situata nella parte posteriore della cappa, avvitare il motore al posto della cappa, connettere correttamente il cavo motore, riavvitare la piastra nella parte anteriore. Procedere al montaggio del tubo di evacuationze aria (non fornito). collegare l'altra estremita del tubo verso l'esterno del mobile per l'installazione in filtrante o verso l'esterno dell'abitazione per l'installazione in aspirante (fig. 5)

Attenzione: non praticate altri fori sul prodotto, per evitare di danneggiare i componenti interni di scorrimento così come le parti elettriche.

9) posizionare la scatola metallica con i componenti elettronici in una zona di facile accesso per agli eventuale intervento d'assistenza, collegare tutti i connettori elettrici alla cappa.
10) connettere il prodotto alla rete elettrica.
11) dopo aver completato l'installazione, e dopo aver collegato il prodotto alla rete elettrica, avviare l'estrazione del carrello (vedi capitolo come funziona la cappa) e rimuovere tutte le protezioni (fig 6 e fig. 7).

UTILIZZO

La presente cappa è stata progettata per aspirare i fumi, i grassi e i vapori di cottura. E' stata realizizzata per poter essere utilizzata sua in versione con scarico all'esterno che in versione con ricicchio.

I tubi per la canalizzazione dell'aria non sono forniti in dotazione.

Versione con scarico all'esterno

La cappa è dotata di scarico aria (Vedi imagine quello).

Per lo scarico dei fumi versuso l'esterno (tubo di scarico e staffe di fissaggio non forniti).

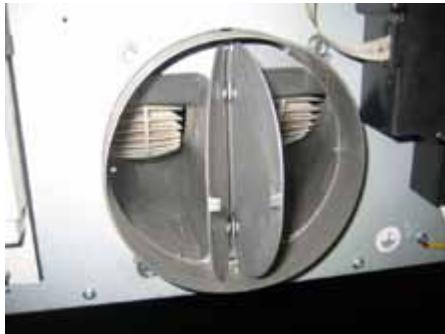

L'installazione della valvola di non ritorno impedisce l'entrata di vento e il ritorno del-l'aria.

Versione con riciclo

Nel caso in cui lo scarico dei fumi e dei vapori verso l'esterno non fosse possibile, si può utilizzare la cappa nella versione con riciclo. Per farecision, bisogna installare i filtrari carbone. L'aria riciclata viene riniata nella cucina attraverso un condotto che convoglia l'aria su un lato del mobile (Fig. 5).

- MONTAGGIO DEL MOTORE SEPARATO

È Possibile installare il motore separamente alla cappa. Per fare quello ordinare il kit DHK900 - 989580001.

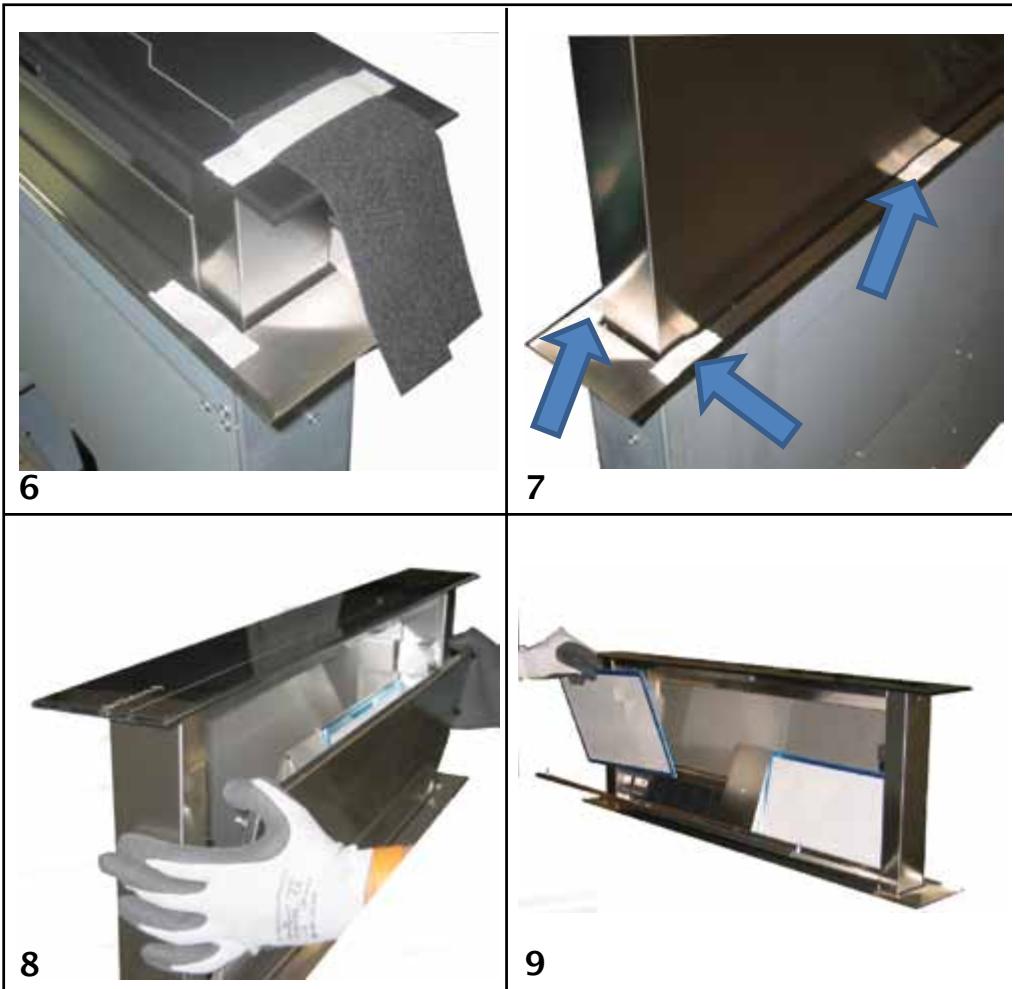

• SMONTAGGIO DEL FILTRO CARTUCCIA
• MONTAGGIO DEL FILTRO CARBONE

Il montaggio e smontaggio dei filtri antigrasso e dei filtri carbone va effettuato con il downdraft in posizione aperta. Per questo, spingere il tasto +. Quindi rimuovere il pannello frontale tirando contemporaneamente sulla parte superiore di agli lato (Fig. 8). Il pannello ruota in avanti, liberando l'accesso ai filtri antigrasso (Fig. 9). Rimuovere i filtri antigrasso per poter accedere ai filtri carbone (Fig. 9). Ilchiove dei filtri carbone va effettuato in funzione della frequenza di utilizzo del Downdraft, e comunique una volta agli 6 mesi.

Attenzione: Il pannello in inox che protege i filtri delve essere correttamente riposizionato. Un cattivo riposizionamento può provocare un arresto totale della cappa.

- CONNESSIONE ELETTRICA DELLA CAPPA

RACCOMANDAZIONE:

Vi raccomandiamo di installare la scatola elettronica almeno a 10 cm dal suolo e ad una distanza di sicurezza da tutte le fonti di calore (es.: lato di un forno, o piano cottura).

Quest'apparecchio è dotato di un cavo di alimentazione H05 VVF a 3 conduttori da

0,75mm^2 (neutro, fase e terra). Esso deve esser allacciato ad una rete a 220 - 240 V monofase per mezzo di una presa di corrente normalizzata CEI 60083 che dovrà rimanere accessibile dopo l'installazione, conformmente alle norme per l'installazione stessa. Si declina agli responsabilità in caso di incidente causato da una mancata messa a terra o da una messa a terra non corretta. Il fusibile adottato dovrà essere da 10 o 16A. Se il cavo d'alimentazione è danneggiato chiamare l'assistenza post-vendita per evitare agli rischio.

Il presente apparecchio è conforme alle Direttive Europee 2006/95/CE (Direttive Basse Tensione) e 2004/108/CE (Compatibilità Elettromagnetica).

Al momento dell'installazione e delle operazioni di manutenzione l'apparecchio deve essere scollegato alla rete elettrica, i fusibili devono essere staccati o rimossi. Il collegamento elettrico deve essere effettuato prima della collocazione dell'apparecchio dentro il mobile.

Verificare che:

• La potenza sia sufficiente.
• Le linee di alimentazione siano in buono stato.
• Il diametro dei cavi sia conforme alle norme di installment.

Attenzione:

Se la cappa dovesse presentare quale anomalia scollegate l'apparecchio oppure rimuovete il fusabile corrispondente alla linea di scollegamento dell'apparecchio.

Ha la funzione di chiusura del pannello aspirante sia in forma totale che su positioni intermediie al di sopra di 18 cm dal piano di cottura, durante la chiusura il pannello aspirante rimane in funzione alla velocità impostata fino all'altezza di 18 cm dal piano di cottura. Al di sotto di tale dimensione la funzione di aspirazione si interrompe automaticamente.

Ha la funzione di estrazione del pannello aspirante fino all'altezza massima di 30 cm e di impostazione automatica della prima velocità di aspirazione al raggiungimento dell'altezza di 18 cm dal piano di cottura.

Premendo ulteriormente il tasto dopo il raggiungimento di tale dimensione è possibile aumento la velocità del motore di aspirazione.

Nel caso in cui il pannello aspirante sia posizionato ad un altezza intermedia compresa tra 18 cm e 30 cm è possibile riavviare la salute del pannello aspirante agendo prima sul tasting e successivement sul tasting +

Le velocità di funzionamento indicate dai led blu.

È attivo solo se l'altezza del pannello aspirante è superiore ai 18 cm dal piano cottura e consente di ridurre la velocità del motore di aspirazione.

Ha la funzione di arresto automatico delsystema di aspirazione e di chiusura automatica del pannello aspirante死后 dieci minuti alla sua impostazione.

CALIBRAZIONE DELLA CAPPA:

Dopo aver installato la cappa e dopo aver collegato l'apparecchio alla rete elettrica, premere il tasto rossoippo sulla scatola dell'impianto elettrico separata dalla cappa e iniziare la procedura di auto-calibrazione del prodotto seguito leindicazioni seguenti:

1. premere il tasting + per azionare l'estrazione dell'unità filtrante.
   2.ippo ave raggiunto i 18 cm di altezza del carrello premere il tasto per interrom-pere la salute.
2. premere, di seguito, il tasting poi, nei due secondi seguenti, il tasting

La cappa esegue la calibrazione dell'unità filtrante spostando il carrello in alto e in basso per quale cm. Durante esta fase i tasti della pulsantiera lampeggiano.

Dopo aver terminato la calibrazione premere il tasto in modo che il carrello della cappa si chiude.

In seguito accendere la cappa. Quando il carrello è completamente sollevato, sganciare il pannello tirandolo leggermente ai lati, togliere la protezione in PVC dei filtri antigrasso e posizionare i filtri come indicato in figura 9.

Attenzione: La calibrazione deve essere fissa correttamente, quello contribuisce alla vostra sicurezza durante l'utilizzo dell'apparecchio. per evitare lo schiaccimento in fase di discesa del carrelo.

ALTRE FUNZIONI:

• Dopo 30 ore di funzionamento dell'apparecchio la pulsantiera evidenza la saturazione dei

filtri antigrasso mediante il lampeggio del led, per il reset premere il tasto

• Dopo 4 ore di funzionamento continuo dall'ultima impostazione, l'apparecchio si spegni e si chiude automaticamente.
• Durante la rimozione del pannello anteriore per operazioni di pulizia e manutenzione tutte le funzioni elettroniche di aspirazione e movimento sono bloccate.
• Sicurezza antipinzatura: qualora un ostacolo impedisce la chiusura del Downdraft, la chiusura si interrompe e il Downdraft risale.

4/ COME PULIRE LA CAPPA

IT

Una manutenzione accurata è una garanzia di buon funzionamento e buona resa di un apparecchio nel corso del tempo.

La cappa dovra essere scollegata dall'alimentazione elettrica, sua quando si stacca la presa, sua quando si attiva il salvavita, prima di rimuovere i filtri metallici. Dopo la pulizia, bisogna ricollocare i filtri metallici come da istruzioni.

MANUTENZIONE	COME PROCEDURE?	PRODOTTI / ACCESSORI DA UTILIZZARE
Superficie esterna e accessori	Non utilizzato in nessun caso pagliette metalliche, prodotti abrasivi o spazzole troppo dure.	Per la pulizia della superficie esterna della cappa e dello schermo del vano lampada, utilizzato esclusivamente detergenti per uso domestico re-peribili in commercio diluiti in acqua, quando sciacquare con acqua pulita e asciugare con un panno morbido.
Filtro cartuccia	Dopo 30 ore di funzionamento la pulsantiera segnalere la satura-zione del filtrto antigrasso con il lampeggio dei 4 led centrali. Per il reset pigiare il tasto temporiz-zatore ⊙.	La pulizia dei filtri anti-grasso può essere effettuata manuale-mente o in lavastoviglie. I filtri anti-grasso devono essere puliti regolarmente perché possono costituire un rischio di incendi, reinserire i filtri antigrasso e il pannello frontale facendo atten-zione che si be tenagganciato sui due lati in quanto può provocare il blocco de downdraft.
Filtro a carbone	Nella versione ricircolo bisognasostituire il filtrato a carbone atti-vo periodicamente.Per rimuovere il pannello in fibra bisogna prima di tutto rimuo-vere la griglia antigrasso e poi tirare la chiavetta in plastica del pannello stesso e staccarlo alla sua sede. Per inserire il filtro al carbone attivo eseguire l'opera-zione opposa.Sostituire il filtrato al carbone usato in media agli sei mesi.

SINTOMO	SOLUZIONE
La cappa non fun-ziona...	Verificate che:Non vi sia un black out di corrente.Sia stata effettivamente selezionata una certa velocità.Ittastoso di reset posizionato sopra la scatola impianto elettrico sa è premuto.Nella connessione 9 polo accertarsi che i fili siano ben insertiti nel connettore stesso. (In fase di collegamento la troppa pressione esercitata potrebbe piegare i contatti)
La cappa ha un rendimento scar-so...	Verificate che:La velocità motore selezionata sia sufficiente per la quantità di fumi e di vapori presenti.La cucina sia areata sufficientemente da permettere una presa d'aria.Ilhetto al carbone non sia usurato (cappa in versione filtrante).Il canale uscita aria sia libero e conforme al paragrafo 2.
La cappa si arresta nel corso del fun-zionamento	Verificate che:Non vi sia un black out di corrente. Il disposativo a taglio omnipolare non sia scattato.

6/ SERVIZIO DI ASSISTENZA POST VENDITA

IT

Gli eventuali interventi sull'apparecchio vanno effettuati:

Dal suo rivenditore.
- Oppure da un professionista qualificato depositario del marchio.

Al momento della chiamata, riporta i riferimenti dell'apparecchio (modello, tipo, numero di matricola). Queste informazioni sono riportate sulla targa segnaletica dell'apparecchio.
