MODE D'EMPLOI DHD1131X DE DIETRICH

Hotte plan de travail

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (WEEE).

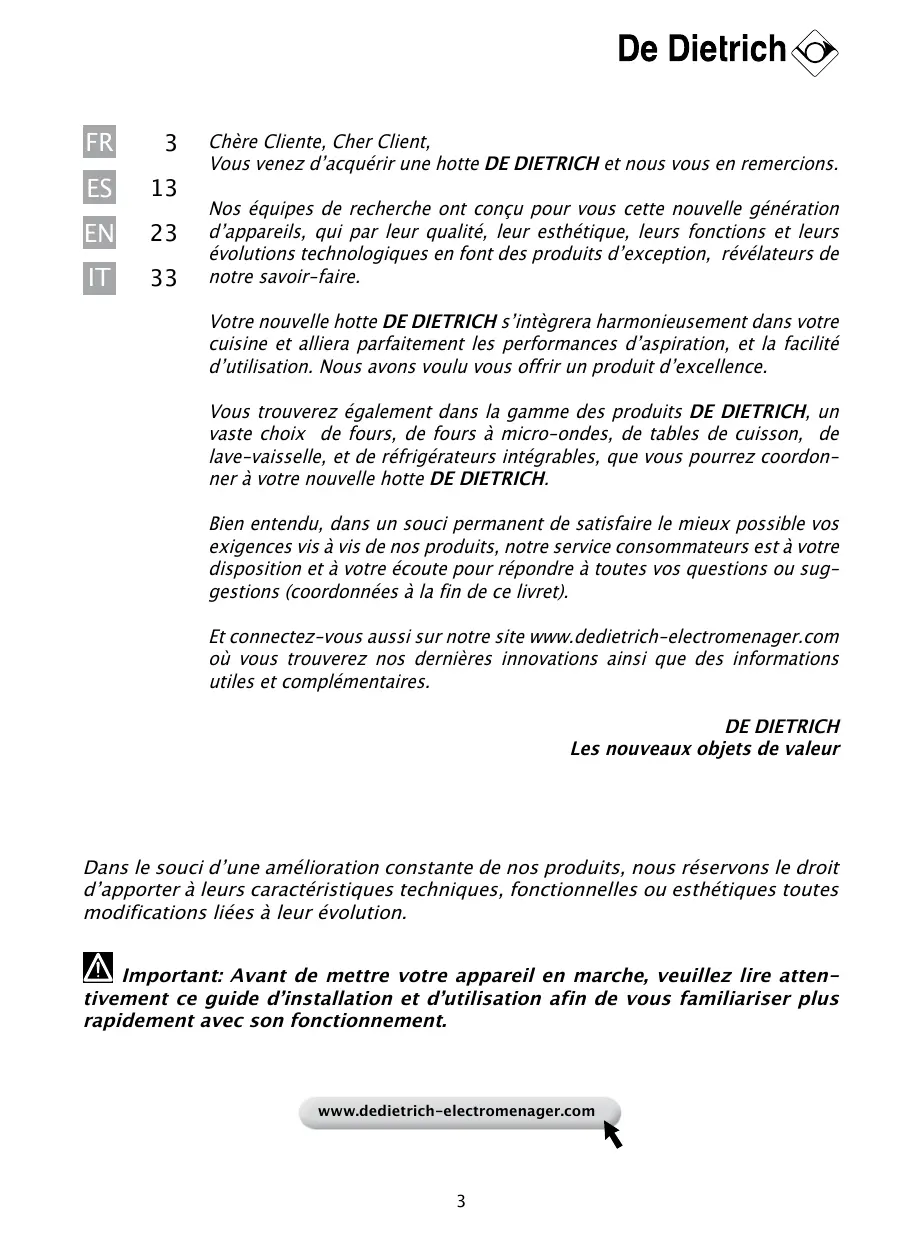

Cher Client, Vous venez d'acquérir une hotte DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.

Votre nouvelle hotte DE DIETRICH s'intégrera harmonieusement dans votre cuisine et alliera parfaitement les performances d'aspiration, et la capacité d'utilisation. Nous avons voulu vous offrir un produit d'excellence.

Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire le mixte possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.dedietrich-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

DE DIETRICH

Les nouveaux objets de valeur

Dans le souci d'une amélioration constante de nos produits, nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important: Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1/ A L'ATTENTION DE L'UTILISATEUR 5 - Consignes de sécurité 5 - Montage de votre hotte 6 - Description de votre appareil 6

2 / COMMENT INSTALLER VOTRE HOTTE 7

• Montage du moteur séparé 8
• Montage et démontage des filtres anti-graisse 9
• Montage et démontage des filtres charbon 9
• Raccordement de votre hotte 9

3 / COMMENT FONCTIONNE VOTRE HOTTE 10 4 / COMMENT NETTOYER VOTRE HOTTE 11 5 / ANOMALIES DE FONCTIONNEMENT 12 6 / SERVICE D'ASSISTANCE APRES-VENTE 12

Important: Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués sur et par l'appareil et dus à la non observation des instructions de la présente notice.

Consignes de sécurité

Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.

• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
• Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Les réparations doivent être exclusivement effectuées par un spécialiste/agréé.
• Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Il est interdit de cuisiner des aliments à la flamme ou de faire fonctionner les fourneaux à gaz sans récipients de cuisson devant la hotte (les flammes aspirées risquent d'endommager l'appareil).
• La friture effectuée près de l'appareil doit faire l'objet d'une attention constante car les huiles et les graisses à température élevée peuvent s'incendier.

Respectez la fréquence de nettoyage et de remplacement des filtres.

L'accumulation de dépôts de graisse RISQUE d'occasionner un incendie.

• L'usage de la hotte avec une cuisinière à combustion (bois, charbon, etc.) n'est pas autorisé.

N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes modifications liées à l'évolution technique.

Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur leur appareil).

Ne jamais utiliser la hotte sans les filtres anti-graisse.

La distance minimum entre la hotte et la surface supérieure doit être au moins de 40 cm.

Lorsque la hotte est en fonction, ne jamais mettre les mains dans le rayon d'action du panneau d'aspiration.

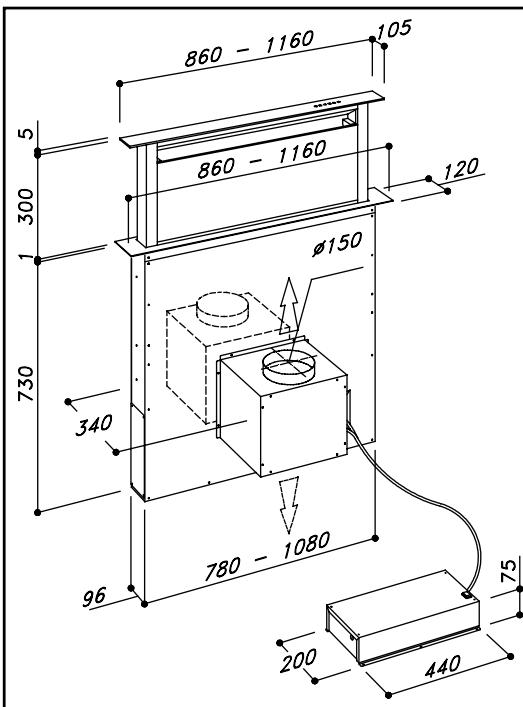

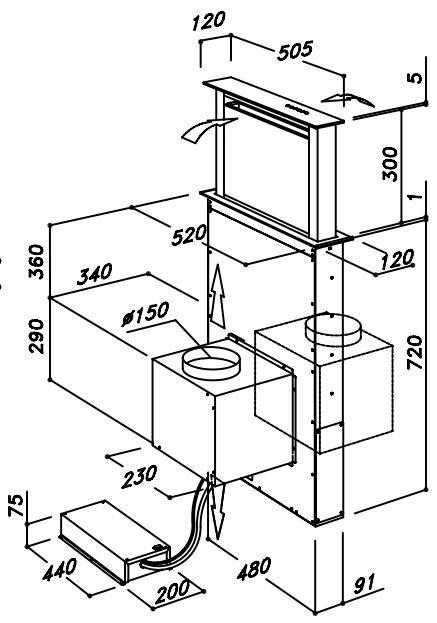

Montage de votre HOTTE

Attention : L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'avec accord d'un spécialiste compétent.

2/ Comment installer votre HOTTE

Pour le bon fonctionnement de la hotte, il est important d'effectuer une installation correcte.

1) Sur la partie arrière du plan de cuisson, effectuer un trou rectangulaire approprié aux dimensions de votre hotspot (fig. 1). 2) En cas d'utilisation de la hotte avec des cuisinières à gaz, la distance minimum à respecter du bord arrière du plan de cuisson au bord du downdraft doit être au moins de 50 mm. Le modèle DHD1101 doit être installé entre deux plans de cuisson ayant au maximum 2 deux chacun. 3) Avant d'effectuer le trou, vérifier à l'intérieur du meuble, en correspondance de la zone de la hotte, l'absence de la structure du meuble ou de tout autre élément pouvant compromettre l'installation correcte. Vérifier que les encombrements de la hotte avec son moteur, ainsi que le plan de cuisson, soient compatibles avec le meuble afin de permettre leur installation. La hotte est livrée avec le moteur fixé sur l'appareil afin d'éviter tout dommage pendant le transport. Il est nécessaire de le démonter avant de procéder à l'installation. 4) Appliquer le collant sur la partie inférieure du cadre (fig. 2). 5) Introduire le Downdraft à l'intérieur du meuble en l'introduisant à partir du haut. 6) Le cadre de la hotte doit adhérer parfaitement au plan supérieur de la cuisine. 7) Fixer la hotte à l'intérieur du meuble en utilisant les deux brides fournies en dotation (fig. 3). 8) Professionnel au montage du moteur sur le corps de la hotte en orientant l'évacuation de l'air sur la position choisie, vers le haut ou vers le bas (dessin 4).

Le moteur peut être fixé soit sur la partie avant, soit sur la partie arrière du produit. Pour l'installation sur la partie arrière, procédez comme suit : dévissez la plaquette située à l'arrière de la hotte, vissez le moteur à la place de la plaquette, branchez correctement le câble moteur, remettez la plaquette sur la partie avant. Procédez alors au montage du tube d'évacuation de l'air (non fourni en dotation avec la hotte). Branchez l'autre extrémité du tube vers l'extérieur du meuble pour l'installation en version filtrante ou vers l'extérieur de l'habitation pour l'installation en version aspirante (fig. 5)

Attention: ne pratiquez pas d'autres trous sur le produit, pour éviter d'endommager les composants internes de cuissonnement ainsi que les parties électriques.

9) Positionner la boîte métallique avec les composants électroniques dans une zone facilement accessible pour toute intervention eventuelle d'assistance, et brancher tous les connecteurs électriques à la hotte. 10) Brancher le produit au réseau électrique. 11) Après avoir achevé l'installation, et après avoir branché le produit au réseau électrique, actionner l'extraction du chariot (voir le chapitre relatif au fonctionnement de la hotte) et retirer toutes les protections (fig. 6 et fig. 7).

Utilisation

Cette hotte est prévue pour l'aspiration des fumées, graisses et vapeurs de cuisson. Elle est réalisée de façon qu'elle puisse être utilisée en version évacuation ou en version recyclage. Les tubes pour la canalisation de l'air ne sont pas fournis en notation.

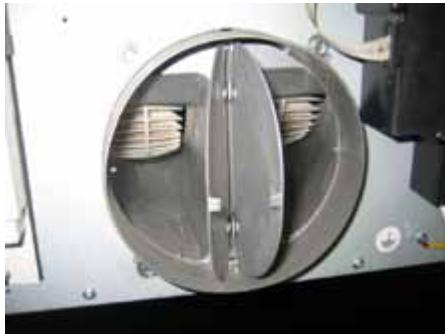

Version d'évacuation extérieure

La hotte est équipée d'une sortie de l'air (Voir image ci-dessous).

Pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis).

Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air.

Version recyclage

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, on peut utiliser la hotte en version recyclage. Pour cela, il est nécessaire d'inclure les filtres charbon. L'air recyclée est renvoyée dans la cuisine à l'aide d'une gaine qui dirige l'air sur un côté du meuble (Fig. 5).

Montage du moteur séparé

Il est possible d'installer le moteur séparément de la hotte, pour cela commander le kit DHK900 - 989580001.

- Montage et demontage des filtres charbon

La hotte doit être en position ouverte pour faire le montage et le démontage des filtres anti-

graisse et des filtres charbon. Pour cela, appuyer sur la touche. Retirer alors le panneau frontal en tirant simultanément sur la partie supérieure de chaque côté (Fig. 8). Le panneau bascule alors vers vous et libère l'accès aux filtres anti-graisse (Fig. 9). Retirer les filtres anti-graisse pour avoir accès aux filtres charbon (Fig. 9). Le changement des filtres charbon se fait en fonction de la fréquence d'utilisation de la hotte, mais au moins une fois tous les 6 mois.

Attention: Le panneau en inox qui protège les filtres doit être correctement repositionné. Un mauvais positionnement de celui-ci provoque un arrêt total de la hotte.

Recommandation:

Nous vous recommandons d'installer la boîte électronique à au moins 10 cm du sol et à une distance de sécurité de toute source de chaleur (ex: côté latéral d'un four ou plan de cuisson).

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75

mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Raccordement électrique

Votre appareil est conforme aux directives Européennes 2006/95/CE (Directives Basse Tension) et 2004/108/CE (compatibilité Electromagnétique).

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. L'installation électrique générale est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention:

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Elle a la fonction de fermeture du panneau d'aspiration soit complètement, soit sur des positions intermédiaires au-dessus de 18 cm du plan de cuisson ; durant la fermeture, le panneau d'aspiration demeure en fonction à la vitesse établie jusqu'à la hauteur de 18 cm au-dessus du plan de cuisson. En-dessous de cette mesure, la fonction d'aspiration s'interrompt automatiquement.

Elle a la fonction d'extraction du panneau d'aspiration jusqu'à la hauteur maximale de 30 cm et de programmation automatique de la première vitesse d'aspiration lorsqu'on atteint la hauteur de 18 cm au-dessus du plan de cuisson.

En frappant à nouveau la touche, après avoir atteint cette dimension, il est possible d'augmenter la vitesse du moteur d'aspiration.

Si le panneau d'aspiration est positionné à une hauteur intermédiaire comprise entre 18 cm et 30 cm, il est possible de réactiver la montée du panneau d'aspiration en agissant d'abord sur la touche ou sur la touche +

Les vitesses de fonctionnement sont indiquées par les LED bleues.

Elle est active seulement si la hauteur du panneau d'aspiration est supérieure à 18 cm au-dessus du plan de cuisson et elle permet de réduire la vitesse du moteur d'aspiration.

Elle a la fonction d'arrêt automatique du dispositif d'aspiration et de fermeture automatique du panneau d'aspiration dix minutes après sa programmation.

Calibrage de la HOTTE:

Après avoir installé la hotte et après avoir branché l'appareil au réseau électrique, appuyer sur la touche rouge située sur la boîte de l'installation électrique, séparée de la hotte, et commencer la procédure d'auto-calibrage du produit en suivant les indications ci-dessous :

1. Frapper la touche + pour actionner l'extraction du groupe de filtrage.
2. Après avoir atteint les 18 cm de hauteur du chariot, frapper la touche pour arrêter la montée du chariot.
3. Frapper alors la touche suivie, dans les 2 secondes qui suivent, de la touche

La hotte effectue le calibrage du groupe de filtrage en déplaçant le chariot en haut et en bas sur quelques centimètres. Durant cette phase, les touches du clavier clignotent.

Après avoir terminé le calibrage, frapper la touche de façon à ce que le chariot de la hotte se referme.

Allumer ensuite la hotter. Quand le chariot est entièrement soulevé, décrocher le panneau en le tirant légèrement sur les côtes, stérer la protection en PVC des filtres anti-graisse et positionner les filtres comme indiqué dans la figure 9.

Attention: Le calibrage doit être effectué correctement car il contribue à votre sécurité durant l'utilisation de l'appareil pour éviter l'écrasement en phase de descente du chariot.

AUTRES fonctions:

• ÀpRES 30 heures de fonctionnement de l'appareil, le clavier de commande signale la saturation des filtres anti-graisse à travers le clignotement des voyants lumineux; pour la mise à zero, frapper la touche minuterie
• ÀpRES 4 heures de fonctionnement continu depuis la dernière programmation, l'appareil s'éteint et se ferme automatiquement.
• Durant l'enlèvement du panneau avant pour les opérations de nettoyage et d'entretien, toutes les fonctions électroniques d'aspiration et de déplacement sont bloquées.
• Sécurité anti-pincement : si un obstacle vient gêner la fermeture du Downdraft, alors la fermeture s'arrête et le Downdraft remonte.

4/ Comment nettoyer votre HOTTE

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.

La hotte doit être mise hors tension, soit en la débranchant de la prise, soit en actionnant l'interrupteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.

ENTRETIEN	COMMENT PROCÉDER?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	Pour le nettoyage de l'appareil, il est conseillé d'utiliser un chif-fonSouple avec de l'eau tiède et un produit de nettoyage neutre, en évitant l'usage de produits contenant des abrasifs ou des corrosifs.	Pour le nettoyage de la surface externe de la hotte et de l'écran du logement lampe, utiliser tous jours des produits de nettoyage pour usage domestique pré-sents dans le commerce et di-lués dans l'eau, puis rincer avec de l'eau propre et essuyer avec un chiffonSouple.
Filtrecassette	Après 30 heures de fonctionnement, le clavier signale la satura-tion des filtres anti-graisse à tra-vers le clignotement des voyants lumineux; pour la mise à zero, frapper la touche minuterie Ⓞ.	Le nettoyage des filtres anti-graisse peut être effectué manuellement ou en lave-vaiselle. Les filtres anti-graisse doivent être nettoyés régulièrement car ils peuvent constituer un risque d'incendie. Rétabir les filtres anti-graisse et le panneau frontal en faisant attention qu'il soit bien accroché aux deux côtsés, faute de quoi il pourrait provoquer le blocage du chariot de filtration.
Filtrecarbon actif	Le filtre charbon s'enlève en reti-rant d'abord le filtre anti-graisse puis le filtre charbon. Le chargement du filtre charbon se fait en fonction de son utilisa-tion, au moins une fois tous les 6 mois.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez: • l'absence de coupure de courant qu'une vitesse de fonctionnement ait été effectivement sélectionnée. • que la touche rouge de RESET située sur la boîte de l'installation élec-trique soit appuyée. • que les fils, dans la connexion à 9 pôles, soient bien introduits dans le connecteur. (En phase de branchement, une pression excessive peu plier les contacts)
L'aspiration de la hotte est insuffi-sante...	Vérifiez: • que la vitesse moteur sélectionnée soit suffisante pour la quantité de fumée produit et de vapeurs prsentes • que la cuisine soit suffisamment aérée afin de permettre une prise d'air • que le filtré au charbon ne soit pas trop usé (hotte dans la version filtrante) • que le canal d'évacuation de l'air soit libre et conforme au paragraphe 2.
La hotte s'accêtte en cours de fonction- nement	Vérifiez: • l'absence de coupure de courant • que le dispositif de coupure omnipolaire ne se soit pas enchânché.

6/ Service d'assistance apres-vente

Toute éventuelle intervention sur l'appareil doit être effectuée:

• par votre revendeur,
• ou par un professionnel qualifié, dépositaire de la marque.

Au moment de l'appeler téléphonique, indiquez les références de l'appareil (modèle, type, numéro de série). Ces informations sont reportées sur la plaquette signalétique de l'appareil.
