PDK-TS33 - Televisore PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piede da tavolo per televisore al plasma Pioneer
Marca	Pioneer
Modello	PDK-TS33
Compatibilità	Monitor e televisori Pioneer da 50 pollici (PDP-LX5090, PDP-LX5090H, PDP-LX509A, PDP-C509A, KRP-500P, KRP-500M)
Dimensioni (L x A x P)	550 mm × 402 mm × 349 mm
Peso	2,2 kg
Materiali	Acciaio (copertura del tavolo e colonne di supporto)
Colore	Nero (viti e parti metalliche)
Contenuto della confezione	Copertura del tavolo, fascia anti-riflesso, colonne di supporto (L e R), parti metalliche di fissaggio anti-caduta (×2), tampone oscurante, viti di installazione (4 mm × 10 mm, M8 × 15 mm, M8 × 40 mm, M8 × 23 mm, M4 × 35 mm), manuale di istruzioni
Montaggio	Richiede due persone; installazione mediante inserimento delle colonne e serraggio delle viti fornite
Sicurezza	Parti metalliche anti-caduta incluse; raccomandazione di fissare il televisore alla parete
Luogo di installazione	Interno, superficie piana e stabile, al riparo dall'umidità e dalle vibrazioni
Precauzioni	Non utilizzare con altri modelli; non modificare il piede; serrare tutte le viti; utilizzare un panno morbido per evitare graffi
Manutenzione e pulizia	Asciugare con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Funzioni principali	Supporto stabile per televisore al plasma; fascia anti-riflesso per evitare riflessi dei cavi; fissaggio anti-caduta integrato
Garanzia	Non specificata
Paese di origine	Non specificato

Domande frequenti - PDK-TS33 PIONEER

Quali modelli di televisori Pioneer sono compatibili con il PDK-TS33?

Il PDK-TS33 è progettato esclusivamente per i monitor e televisori Pioneer da 50 pollici seguenti: PDP-LX5090, PDP-LX5090H, PDP-LX509A, PDP-C509A, KRP-500P e KRP-500M. L'utilizzo con altri modelli può causare instabilità e rischi di lesioni.

Come installare il piede da tavolo PDK-TS33?

L'installazione richiede almeno due persone. Posizionare la copertura del tavolo capovolta, inserire le colonne di supporto (L a sinistra, R a destra) con i lati aperti verso l'interno, quindi serrare le viti ① (4 mm × 10 mm). Capovolgere l'insieme e fissare le parti metalliche anti-caduta con le viti ⑤ (M4 × 35 mm). Quindi, adagiare il televisore su un panno morbido, allineare i supporti del piede con le tacche, poi fissare con le viti di installazione ②, ③, ④ a seconda del modello. Consultare il manuale di istruzioni per i dettagli.

Cosa fare se il piede da tavolo è instabile?

Assicurarsi che tutte le viti siano serrate correttamente e che il piede sia montato secondo le istruzioni. Verificare che la superficie di installazione sia piana e solida. Utilizzare le parti metalliche anti-caduta fornite e, se necessario, fissare il televisore alla parete con ganci e cavi resistenti (non forniti) per evitare il rischio di caduta.

Come fissare la fascia anti-riflesso?

Dopo aver installato il piede da tavolo su una superficie piana, staccare un lato del nastro adesivo biadesivo della fascia anti-riflesso e incollarla sulla copertura del tavolo nella posizione indicata nello schema. Assicurarsi che non sporga dai fori di inserimento e che non vi siano spazi liberi. Per alcuni modelli, fissare anche il tampone oscurante dopo aver installato il televisore.

Come evitare che il televisore cada?

Utilizzare le parti metalliche anti-caduta fornite fissandole al piede e al televisore. Inoltre, si consiglia vivamente di fissare il televisore alla parete utilizzando ganci (diametro nominale M8, lunghezza 12-15 mm) e cavi solidi. Queste misure aiutano a prevenire lesioni in caso di ribaltamento.

Posso utilizzare questo piede con un televisore di altre marche?

No, il PDK-TS33 è progettato esclusivamente per i monitor e televisori Pioneer dei modelli elencati. Utilizzarlo con un altro apparecchio può causare una pericolosa instabilità. Pioneer declina ogni responsabilità per danni derivanti da un uso non conforme.

Quali sono le dimensioni e il peso del PDK-TS33?

Le dimensioni complessive sono 550 mm di larghezza, 402 mm di altezza e 349 mm di profondità. Il peso è di circa 2,2 kg.

Quante persone sono necessarie per l'installazione?

L'installazione del piede e del televisore deve essere eseguita da almeno due persone. Il televisore pesa circa 30 kg e la sua larghezza limitata lo rende instabile. La manipolazione a due riduce i rischi di caduta e danni.

Come pulire il piede da tavolo PDK-TS33?

Utilizzare un panno morbido e asciutto per rimuovere la polvere. Non utilizzare prodotti chimici, solventi o panni abrasivi che potrebbero graffiare la superficie. Per macchie ostinate, è possibile inumidire leggermente il panno con acqua, ma asciugare immediatamente.

Dove posso trovare i pezzi di ricambio o il manuale di istruzioni?

Il manuale di istruzioni è fornito con il prodotto e può essere scaricato gratuitamente su notice-facile.com. Per i pezzi di ricambio (viti, fascia anti-riflesso, ecc.), contattare il rivenditore Pioneer o un centro di assistenza autorizzato. Pioneer raccomanda di conservare il numero di serie e il numero del modello.

MANUALE UTENTE PDK-TS33 PIONEER

Grazie per aver acquistato un prodotto Pioneer.
Per imparare ad usare il vostro modello in modo sicuro e corretto, leggete accuratamente le istruzioni per l'uso.
Vi consigliamo di tenere le istruzioni per l'uso a portata di mano per future consulzioni.

Installazione

• Se incontrate delle difficoltà durante l'installazione, rivolgetevi al vostro fornitore.
• Pioneer non è responsable per qualsiasi danno causato da un'installazione non corretta, da un uso improprio, da modifiche o da calamità naturali.

AVVISO IMPORTANTE

Registrate il numero di modello e di seriée dell'apparecchio qui除去.

Modello N.

Serie N.

Conservate甚么 numero per uso in seguito.

Indice

Attenzione 33

Controllo degli accessori standard 34

Montaggio del supporto 35

Fissaggio del cuscinetto 36

Fissaggio del display e tevisore Pioneer. 37

Montaggio del prodotto su uno scaffale, ecc.... 38

Prevenire la caduta dell'apparecchio 39

Dati tecnici 39

Grafico delle misure 40

ATTENZIONE

Questo significo si riferisce a una praticca pericolosa o insicura che potrebbe causare incidenti alla persona o alle cose.

Attenzione

Questo prodotto è un supporto di ravolo concepito esclusivamente per display e teilevisori Pioneer (modelli PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A / KRP-500P / KRP-500M).

L'uso con altri modelli cui possa causare instabilità e provocare danni. Per ulteriori informazioni, contattate il negozio dove avete acquistato il Vostro display.

Non installare o modificare il prodotto diversamente da come specificato.

Non usate quello supporto con display o tevisori Pioneer diversi da quelli indicati e non modificatelo o usatelo per altriscopi.

Posizione dell'installazione

• Scegliete una posizione abbastanza resistente da sostenere i pesi del supporto e del display.
• Assicuratevi di posizionarlo in piano e in modo stabile.
• Non installatelo all'aperto, vicino a fonti di calore o a una spiaggio.
• Non installate il supporto dove potrebbe essere esesto a vibrazioni o urti.

Montaggio e installmente

• Montate il supporto secondo le istruzioni di montaggio e fissate bene tutte le viti nelle posizioni predispose.
  Dopo l'installazione del display, si possono verificare incidenti imprevisti, come la rottura o la caduta dell'apprecchio, se il supporto non è stato installato secondo le istruzioni.
• Per garantire un'installazione sicura, il display deve essere montato sempre da due o più personne.
• Prima dell'installazione, spegnete il display e le periferiche, poi disinserite la spina alla presa di alimentazione.

Per evitare incidenti causati alla caduta del prodotto, prendete le necessarie precauzioni per impedire la sua caduta (vedi pagina 39).

Tavolo compatible con display, teilevisori e supporti Pioneer

Display e teilevisori Pioneer	Supporto di navolo
Modello da 50 pollici con altoparlante inferiore	PDK-TS33A/PDK-TS33
Modello da 50 pollici con altoparlante laterale	KRP-TS02

Controllo degli accessori standard

Prima del montaggio e dell'installazione controllate che tutti gli accessori standard siano stati forniti.

Coperchio della base × 1

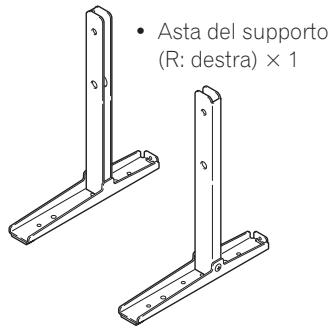

- Asta del supporto (L: sinistra) × 1

Cuscinetto × 1

- Accessorio metallico anticaduta × 2

- Tampone antiriflesso* × 1

Viti ① (4mm× 10mm; argento) × 4

Viti di montaggio 2^* (M8 × 40 ~mm : nero) × 2

Viti di montaggio ③ (M8× 23mm :nero × 2]

Viti di montaggio ④ (M8× 15mm : zero) × 2

- Installation screws ⑤ (M4× 35mm :nero) × 2 [per accessorio metallico anticaduta]
- Istruzioni per l'uso (questo manuale) × 1

Procedura di montaggio

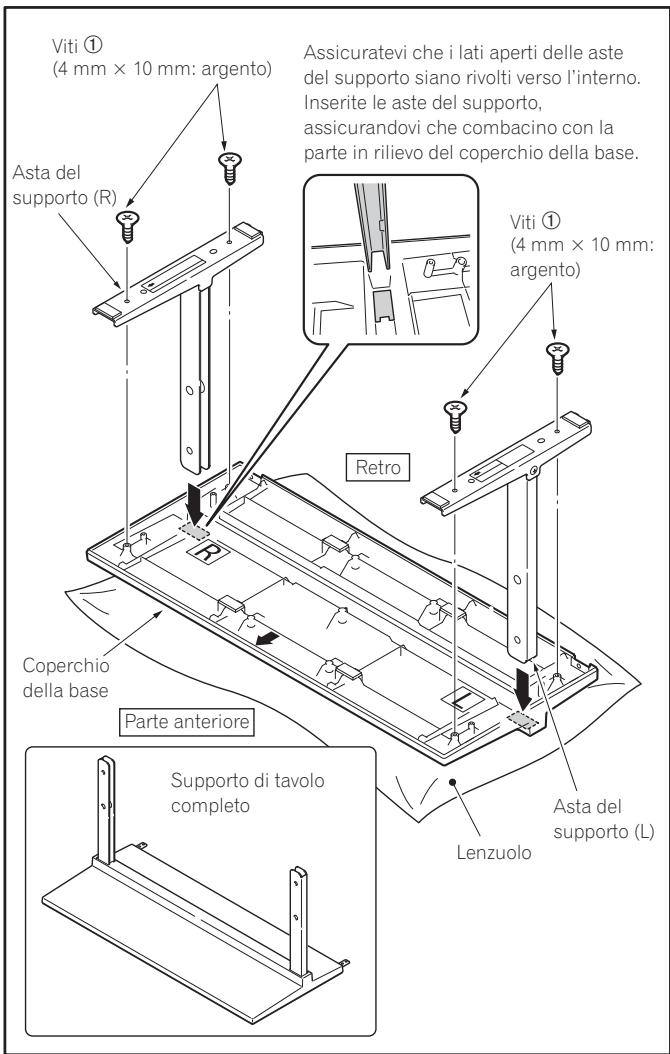

1 Girate il coperchio della base con la parte inferiore rivolta verso l'alto.
2 Inserite le gambe del supporto nel coperchio della base.

• Inserire l'asta del supporto (R) nel lato contrassegnato con "R" e l'asta del supporto (L) nel lato contrassegnato con "L".
• Assicuratevi che i lati aperti delle aste del supporto siano rivolti versuso l'internalo. Inserite le aste del supporto, assicurandovi che combacino con la parte in rilievo del coperchio della base.

3 Stringete le viti ① (4 mm x 10 mm: argento) per fissare le aste del supporto.

Nota

• Quando montate il supporto appoggiate un lenzuolo molto il coperchio della base. Se non si appoggia il lenzuolo prima del montaggio, la superficie anteriore del coperchio della base potrebbe graffiarsi.
• Durante il montaggio delle aste del supporto (L) e (R), assicuratevi che queste siano nella posizione corretta. Il montaggio errato delle aste può danneggiare il supporto.

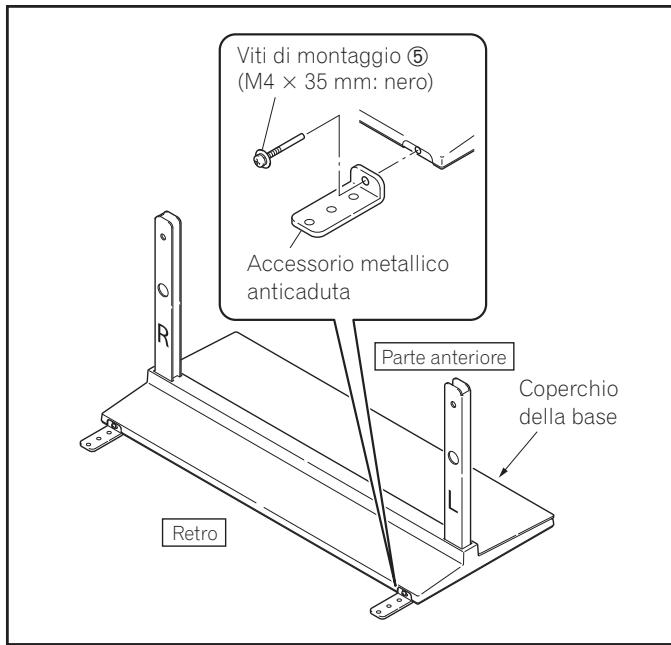

4 Dopo aver montato il supporto, fissate gli accessori metallici anticaduta con le viti di installatione ⑤ (M4 × 35 mm: nero).

Nota

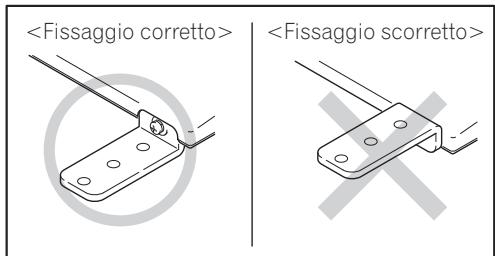

Assicuratevi di non montare gli accessori metallici anticaduta al contrario.

Fissaggio del cuscinetto

Questa parte impedisce il riflesso dei cavi collegati al retro del display e teilevisore Pioneer sul coperchio della base.

Nota

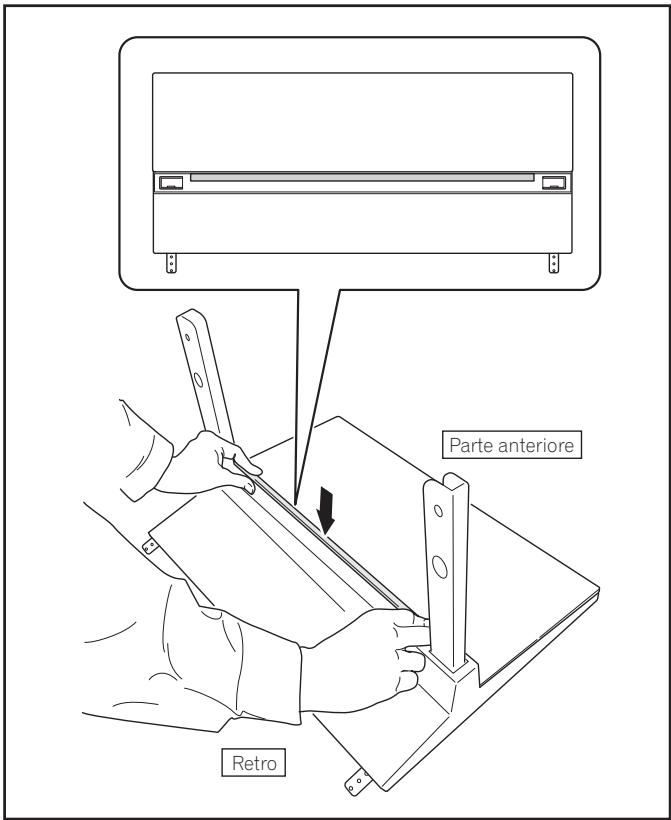

Procedura di fissaggio

1 Strappate un lato del nastro biadesivo sul cuscinetto e attaccate il cuscino nella posizione在哪。
Strappate un lato del nastro biadesivo sul cuscinetto e attaccate il cuscino nella posizione在哪。

Nota

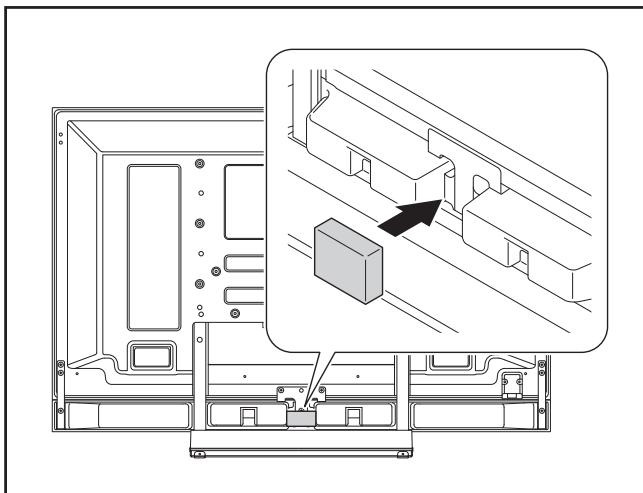

• Assicuratevi che il cuscinetto non venga a fatto con i fori di inserimento delle aste.
• Assicuratelo saldamente di modo che non vi siano spazi. In caso contrario, il cuscinetto potrebbe staccarsi.

2 Dop aver fissato il teilevisore Pioneer al supporto, strappate un lato del nastro biadesivo e attaccate il tampone antiriflesso nella posizione mostrata alla figura qui sotto (solo per i modelli PDP-LX5090 / PDP-LX5090H / PDP-C509A).

Fissaggio del display e teilevisore Pioneer

Attenzione

Il peso di un display e tevisore Pioneer è di circa 30 Kg, non è profondo ed è instabile. Percò, sono necessarie almeno due persona per montarlo e installarlo.

Nota

• Assicuratevi di installerlo su una superficie piana e stabile.
• Inserite le viti nei fori in direzione verticale e stringetele saldamente.
• Appoggiate un panno o un materiale simile sotto lo schermo per evitare graffi o danni.
• Dopo aver avvitato leggermente la vite a mano per due o tre giri, stringetela con un cacciavite.

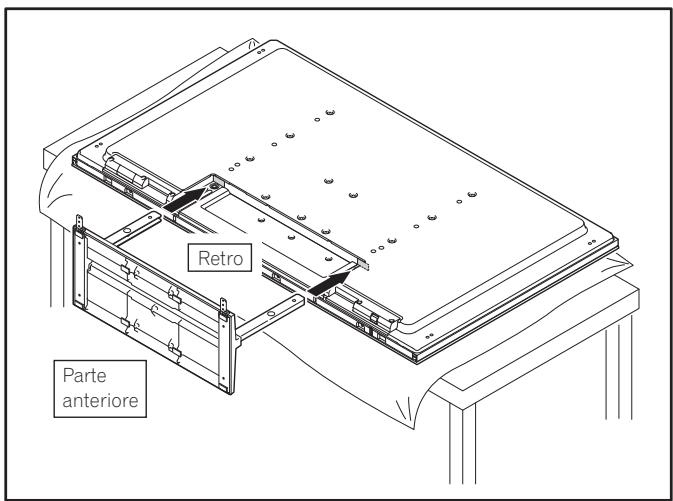

1 Fissaggio del display e teileisore Pioneer al supporto.

Appoggiate il display e il tevisore Pioneer. Allineate le linguette del supporto con le scanalature del display e del tevisore Pioneer e inserte lentamente le linguette in direzione orizzontale. Assicuratvei che le linguette del supporto entrino in contatto esclusivamente con le scanalature del display e del tevisore Pioneer. Il fatto con qualsiasi altra area potrebbe provocare graffiti o deformazione della parte posteriore o dei terminali dello schermo.

Nota

Quando appoggiate il display e tevisore Pioneer, fate attenuationa a non graffiarlo o danneggiarlo.

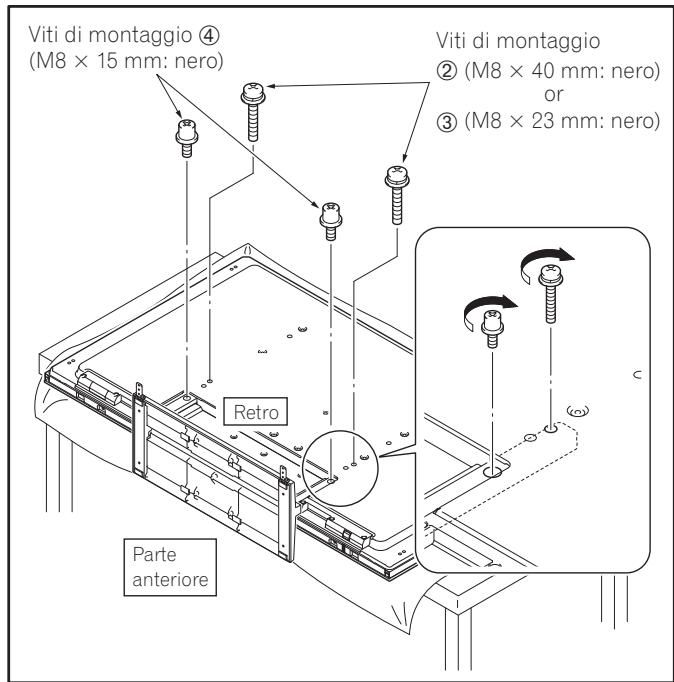

2 Assicurare il display e tevisore Pioneer con le viti di installmente.

Fissate le parti contrassegnate dalle freccce (fori contrassegnati da "T") usando un cacciavite Philips.

Superiore.......Viti di montaggio ③ (M8×23 mm: nero)

Inferiore .Viti di montaggio ④ (M8×15 mm: nero)

Montaggio del prodotto su uno scaffale, ecc.

Attenzione

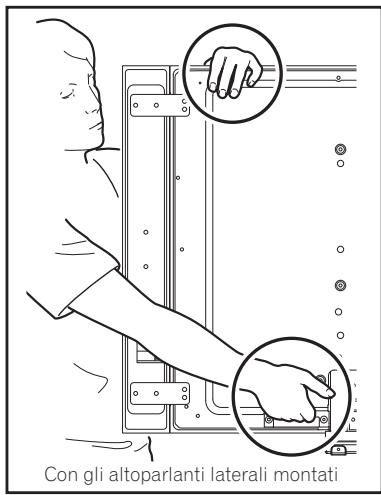

• Quando lo installate su una mensola, ecc., assicuratevi che il display e teilevisore Pioneer sa sollevato da due o più personne.

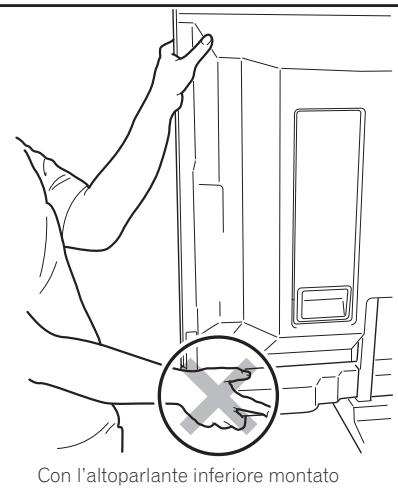

• Non solvate il display e tevisore Pioneer dagli altoparlanti o dal supporto. In caso contrario, potreste danneggiare il prodotto.

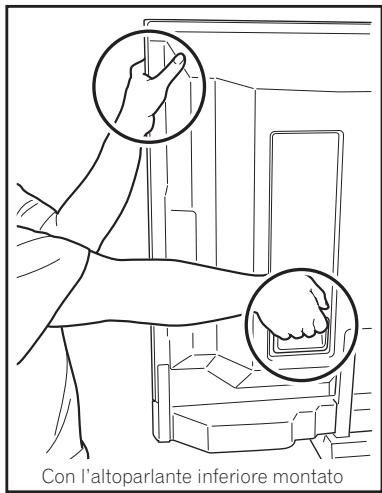

Solvate il display e teilevisore Pioneer delle maniglie e dall'alto.

Sollevate il display e tevisore
Pioneer delle maniglie e dai lati.

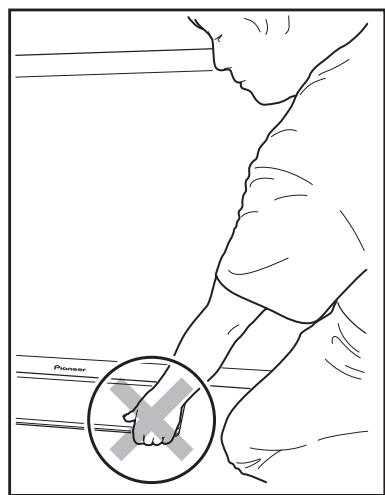

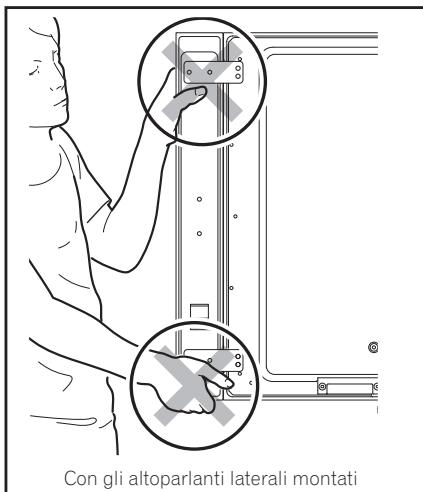

Non solvate il display e il tevisore Pioneer dagli altoparlanti.

Non solvate il display e teilevisore Pioneer dal supporto.

Prevenire la caduta dell'apparecchio

• Dopo il montaggio del supporto, assicuratevi che l'apparecchio non rischi di cadere.
• Fissate il teilevisore al plasma allo scaffale e al muro.

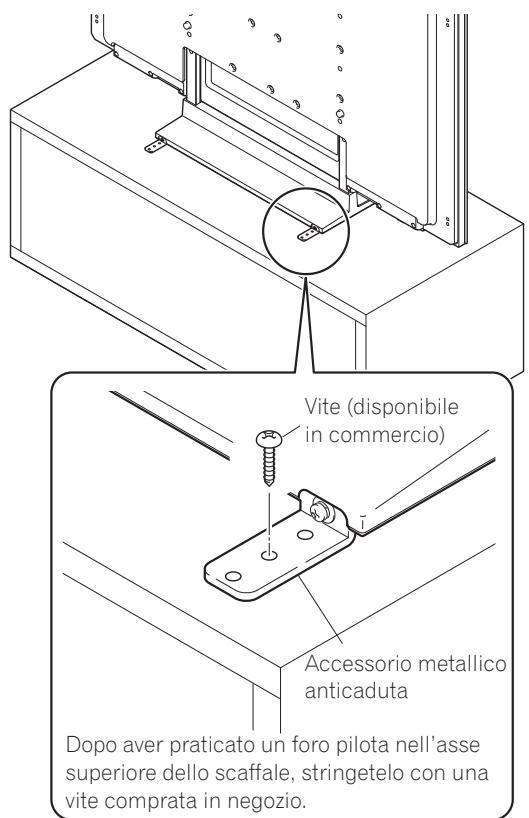

Fissare su ravolo

Usate le viti (in commercio) per fissare il display e teilevisore Pioneer come molto nella figura.

Nota

Per fissare l'apparecchio su un ravolo, usate viti con diametro nominale di 4 mm e lunghezza di almeno 20~mm

Fissare l'apparecchio al muro

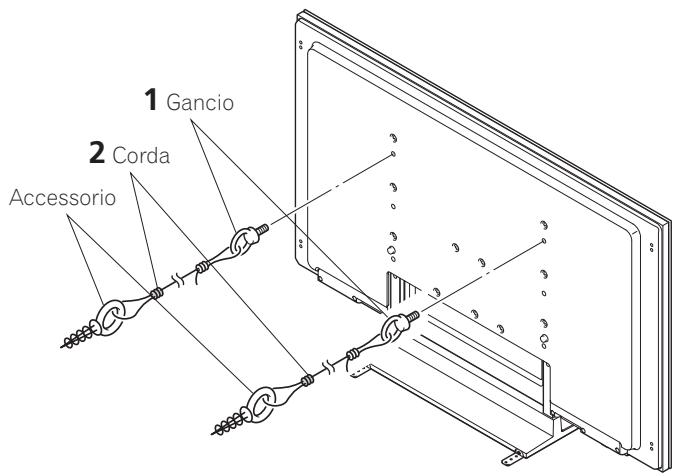

1 Fissaggio dei bulloni anticaduta (ganci) al display e teilevisore Pioneer.
2 Usate corde robuste per fissarlo bene e cura a un muro, pilastro o altri elemento resistente.

Svolgete quello lavoro dello stati modo sul lato sinistro e su quello destro.

Nota

Usate ganci, corde e accessori disponibili in commercio.

Gancio consigliato:

Diametro nominale M8

Lunghezza da 12 mm a 15 mm

da 12 mm a 15 mm

Dati tecnici

Misure esterne:

Le suddette specifiche e l'aspetto esteriore possono essere modificati alla cun preavviso per migliorare il prodotto.

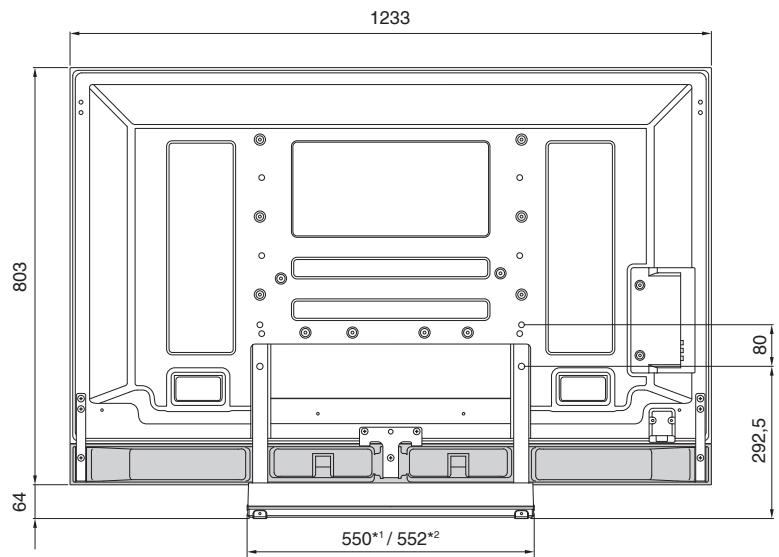

Grafico delle misure

Con gli altoparlanti laterali montati

Unità: mm

*1 KRP-500P / KRP-500M

Con l'altoparlante inferiore montato

PDK-TS33*1
PDK-TS33A*2

Pubblicato da Pioneer Corporation.
Copyright © 2008 Pioneer Corporation.
Tutti i diritti riservati.
