MODE D'EMPLOI PDK-TS33 PIONEER

• 必す軀倒・落下防止対策を行てくだせ。(7 ハー・参照)

• When placing this unit, ensure that it is firmly secured to reduce the risk of it falling and causing injury. (see page 15)

• Lorsque vous installez ce produit, veillez à le fixer solidement afin d'éviter toute chute. Il risquerait de provoquer des blessures. (voir page 23)

SUPPORTO DI TAVOLO

TAFELBLADSTAANDER

SOPORTE DE MESA

桌上支架

CTOANK-NOACTABKA

Nous vous remercions d'avoir choisi un produit Pioneer. Veuillez lire attentivement ce mode d'emploi pour savoir comment utiliser votre pied de table correctement et en toute sécurité. Nous vous conseillons de conserver soigneusement ce mode d'emploi à portée de main et dans un endroit sur afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuilles consulter votre revendeur.
• Pioneer ne saurait être tenu responsable d'aucun dommage résultat d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

AVIS IMPORTANT

Veuillez prende note du numero du modele et du numero de série de cet équipement ci-dessous.

N^ du modele.

N^ de série.

Conservez ces numérios pour pouvoir les utiliser ultérieurement.

Table des matieres

Avertissements 17

Vérification des pieces fournies 18

Montage du pied de table 19

Fixation de la bande anti-reflet. 20

Installation du moniteur et téléviseur Pioneer ... 21

Installation du produit sur une étagère, etc. 22

Prévenir toute chute de l'équipement 23

Caracteristiques techniques 23

Scheme de dimensions 24

ATTENTION

Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels.

Avertissements

Ce produit est un pied de table conçu exclusivement pour les moniteurs et téléviseurs Pioneer (modèles PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A / KRP-500P / KRP-500M).

L'utilisation de ce produit avec un autre modèle peut être à l'origine d'un manque de stabilité pouvant provoquer une blessure. Pour de plus amples informations, veuilles contacter le magasin où vous avez acheté votre écran.

Ne procédez à l'installation ou à la modification du produit qu'en respectant les indications fournies.

N'utilise pas ce pied de table pour un moniteur et téléviseur. Pioneer autre que ceux spécifiés et ne le modifiez pas ou ne l'utilise pas à des fins autres que celles pour lesquelles il a été unconu.

Lieu d'installation

• Sélectionnez un emplacement assez solide pour supporter le poids du pied de table et de l'écran.
  Assurez-vous de placer le produit sur une surface plane et stable.
• N'installez pas le pied de table à l'extérieur ou dans un lieu humide, par exemple à proximité d'une source chaude ou d'une plage.
• N'installez pas le support à un endroit où il pourrait être soumis à des choses ou à des vibrations.

Montage et installation

• Montez le pied de table en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet.
  Des accidents ont été constatés (casse, chute du matériel, etc.) suite à l'installation de l'écran parce que le pied de table n'avait pas été installé conformément aux instructions.
• Pour une bonne installation, l'écran doit toujours être installé par au moins deux personnes.
• Avant de proceder à l'installation, mettez l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirez la prise du cable d'alimentation de la prise murale.

Prévenez les accidents causés par la chute du produit ennant des mesures fiables visant à éviditer toute chute (voir Page 23).

Tableau de compatibilité moniteur, téléviseur et pied de table

Moniteurs et téléviseurs Pioneer	Pied de table
Modèle 50 pouces avec enceintes au dessous	PDK-TS33A/PDK-TS33
Modèle 50 pouces avec enceintes latérales	KRP-TS02

Vérification des pieces fournies

Veuillez you assurer que you possedez bien toutes les pieces necessities avant de proceder au montage et a l'installation du pied de table.

Couverture de table × 1

• Bande anti-reflet × 1

• Vis ① (4 mm × 10 mm : argent) × 4

• Vis d'installation ④ (M8 × 15 mm: noire) ×2

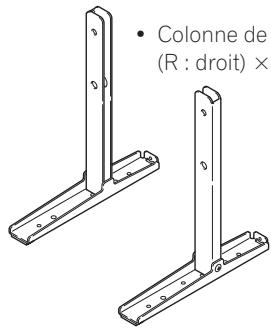

• Colonne de support (L:gauche) × 1

• Pièce métallique de fixation anti-chute ×2

• Vis d'installation 2^* (M8 × 40 mm: noire) ×2

• Vis d'installation ⑤ (M4 × 35 mm: noire) ×2 [pour la pièce métallique de fixation anti-chute]

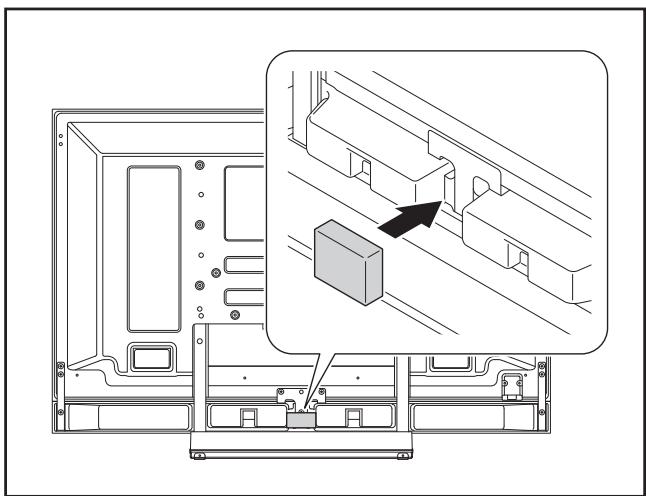

Tampon occultant × 1

• Vis d'installation ③ (M8 × 23 mm: noire) × 2

Mode d'emploi (ce document) × 1

Montage du pied de table

Procédure de montage

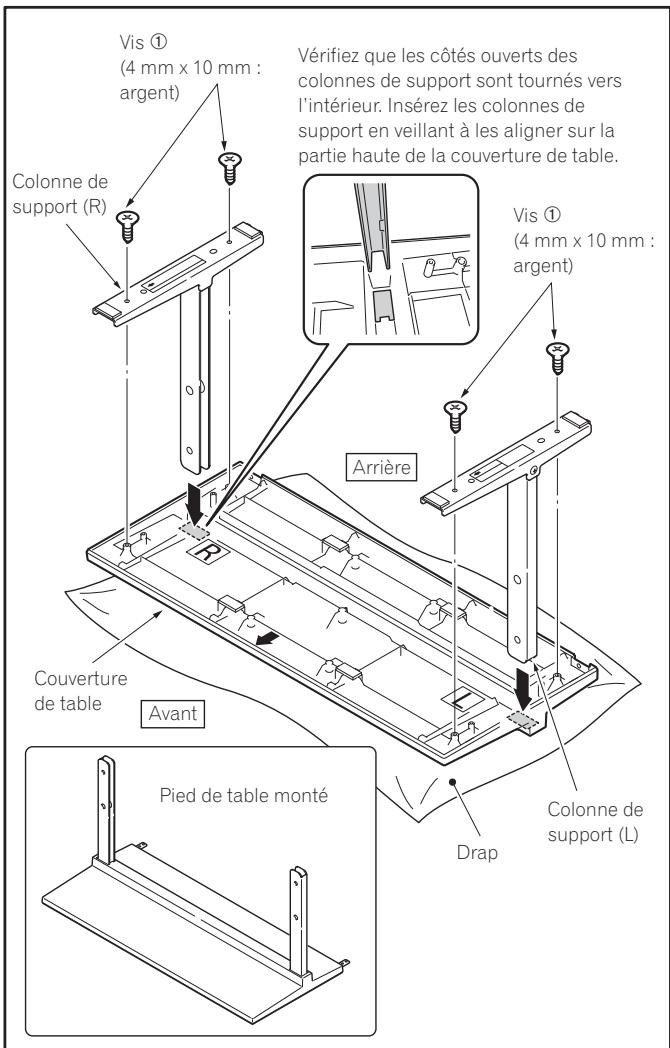

1 Tournez la couverture de table de façon à ce que l'envers regarde vers le haut.
2 Insérez les colonnes de support dans la couverture de table.

• Insérez la colonne de support (R) dans le côté marqué « R » et la colonne de support (L) dans le côté marqué « L ».
• Vérifiez que les cotsés ouverts des colonnes de support sont tournés vers l'intérieur. Insérez les colonnes de support en veillant à les aligner sur la partie haute de la couverture de table.

3 Serrez les vis ① (4mm× 10mm : argent) afin de stabiliser les colonnes de support.

Remarque

• Avant de monter le pied de table, glissez un drap doux sous la couverture de table. Sans ce drap, vous risqueriez d'érafler la surface de la couverture de table.
• Procedez avec précaution lorsque vous installez les colonnes de support (L) et (R) de façon à vous assurer qu'elles sont dans la bonne position. Si vous vous trompez en les installant, cela risquerait d'endommager le pied.

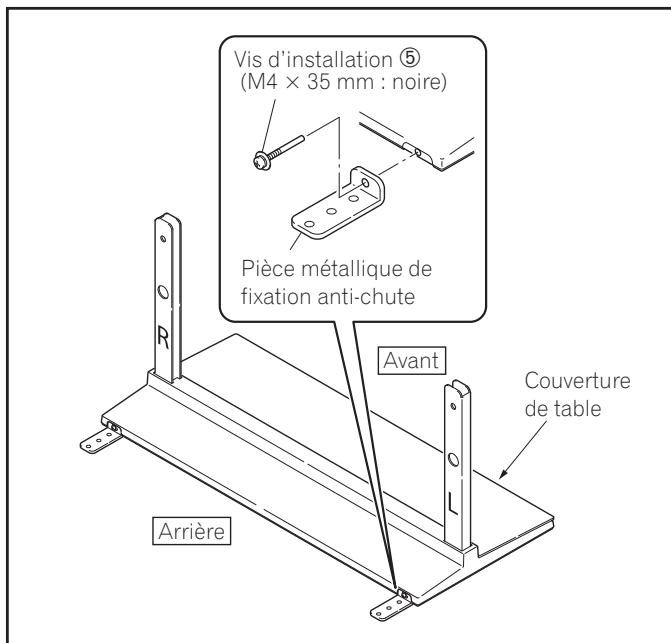

4 ÀpRES avoir monté le pied de table, fixez les pieces métalliques anti-chute à l'aide des vis d'installation ⑤ (M4 × 35 mm : noires).

Remarque

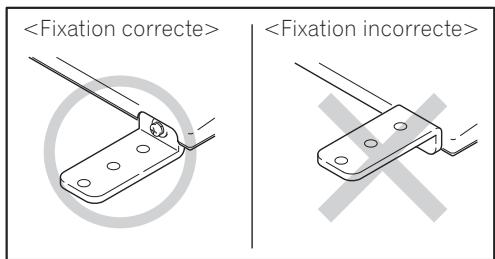

Veillez à fixer les pieces métalliques anti-chute dans le bon sens.

Fixation de la bande anti-reflet

Cette piece sert à empêcher que les câbles branchés à l'arrière du moniteur et téléviseur Pioneer ne se reflètent sur la couverture de table.

Remarque

Installez-le une fois que vous avez fixé la couverture de table sur une surface plane et stable.

Procedure d'installation

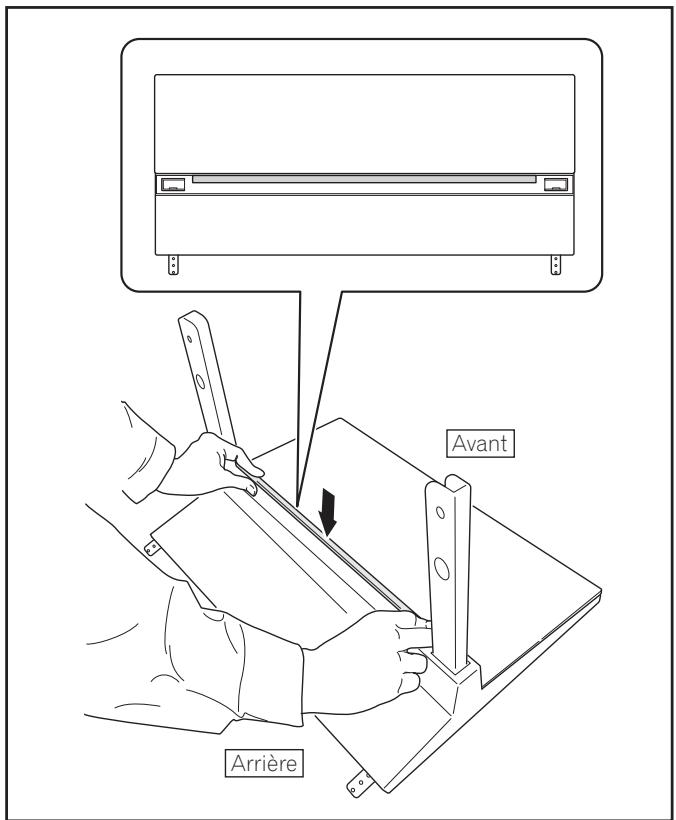

1 Decollez un (:oté du ruban adhésif double face placé sur la bande anti-reflet et fixez celèci sur l'emplacement indiqué sur le schéma cïddssous.

Remarque

• Veillez à ce que la bande anti-reflet ne déborde pas sur les trouss d'insertion.
• Mettez la bande anti-reflet en place de façon à ce qu'il n'y ait pas d'espace libre. Dans le cas contraire, elle pourrait se décoller.

2 ÀpRES avoir fixé le téléviseur Pioneer sur le pied de table, décollez un côté du ruban adhésiF double face et fixez le tampon occultant sur l'emplacement indiqué sur le schéma cidesous (PDP-LX5090 / PDP-LX5090H / PDP-C509A uniquement).

Installation du moniteur et téléviseur Pioneer

Attention

Le poids d'un moniteurs et téléviseurs Pioneeravoisine les 30~kg .Leur largeur etant limitee,ilsne sont pas stables.La presence d'au moins deuxpersonnes est donc necessaire pour leur montageet leur installation.

Remarque

• Veillez à installerer votre téléviseur sur une surface plane et stable.
• Insérez les vis dans les troughs verticalément et serrez-les solididement.
• Placez un drag ou autre chose sous l'écran pour éviter de l'érafler ou de l'endommager.
• Àprous avoir donné deux ou trois tours de vis à la main, serrez les vis complètement à l'aide d'un tournevis.

1 Installation du moniteur et téléviseur Pioneer sur le pied de table.

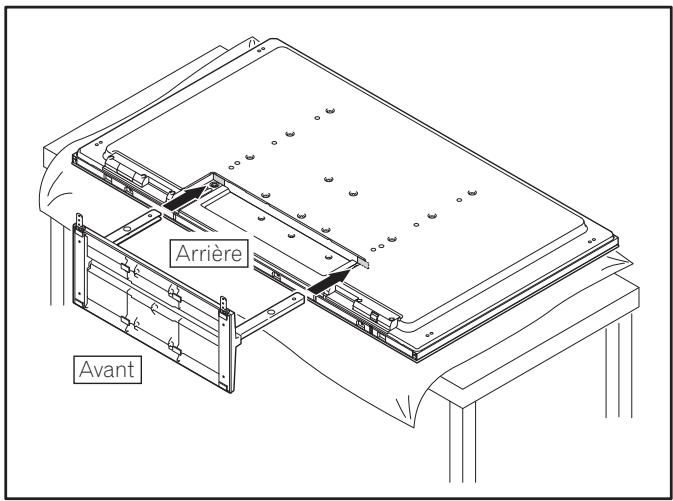

Couchez le moniteur et télévisueur Pioneer. Alignez les supports du pied sur les encoches du moniteur et télévisueur Pioneer prévues pour receivevoir le pied, puis insérez lentement les supports à l'horizontal dans les encoches. Veillez à ce que les supports du pied soient en contact uniquement avec les encoches du moniteur et télévisueur Pioneer car sinon cela risquerait de provoquer des éraflures ou une déformation de la face arrêté du télévisueur ou des bornes.

Remarque

Lorsque you couchez le moniteur et téléviseur Pioneer, veillez à ne pas l'érafler ou l'endommager.

2 Fixation du moniteur et télévisuer Pioneer à l'aide des vis d'installation.

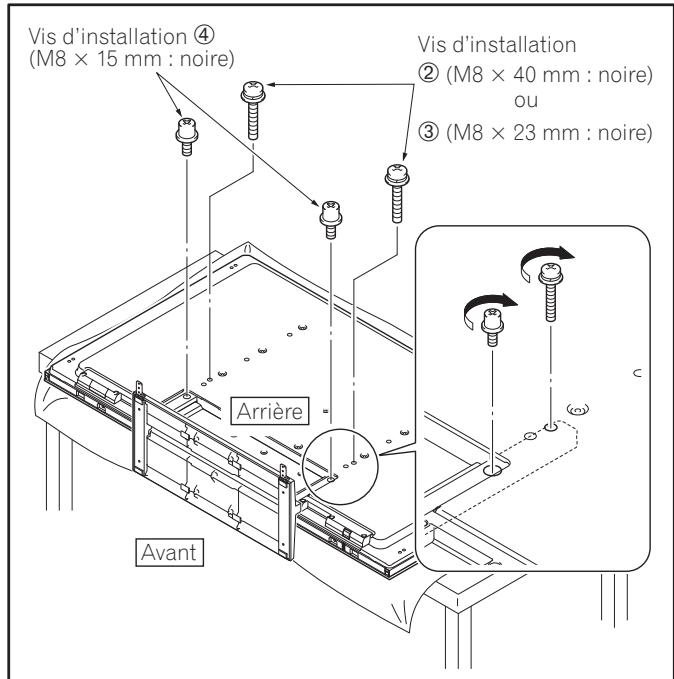

Fixez les pièces signalées par les flèches (trous signalés par un « T ») à l'aide d'un tournevis cruciforme.

Partie supérieure...Vis d'installation ② (M8× 40mm :noire Partie inférieure.....Vis d'installation ④ (M8× 15mm :noire

[KRP-500P/KRP-500M]

KRP-TS02

Partie supérieure...Vis d'installation ③ (M8× 23mm :noire Partie inférieure.....Vis d'installation ④ (M8× 15mm :noire

Installation du produit sur une étagère, etc.

Attention

• En cas d'installation sur une étagère, etc., voirlez à ce qu'au moins deux personnes soient là pour tener le moniteur et téléviseur Pioneer.

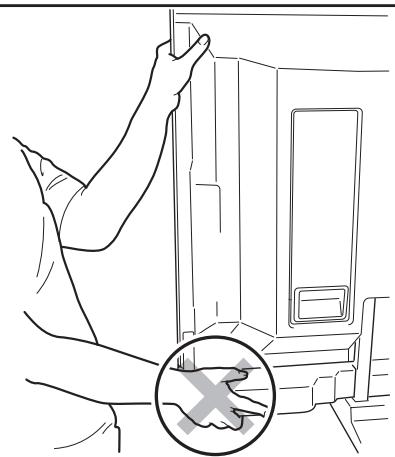

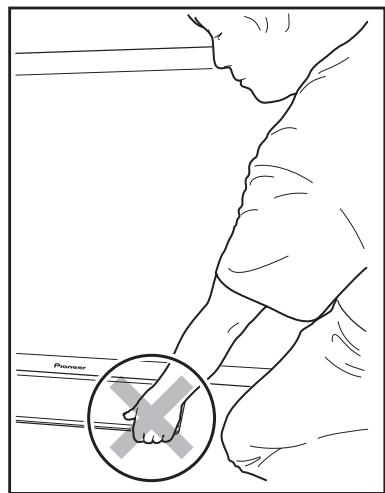

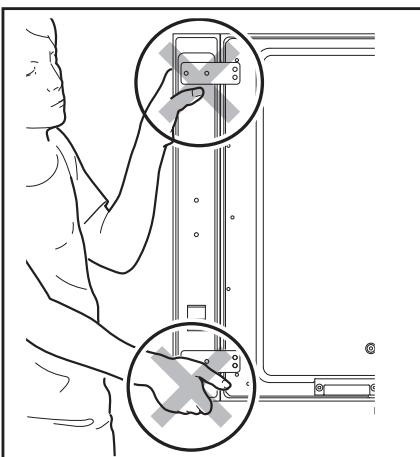

• Ne soulevez pas le moniteur et téléviseur Pioneer en le tenant par les enceintes ou par le pied, car cette endommagerait le produit.

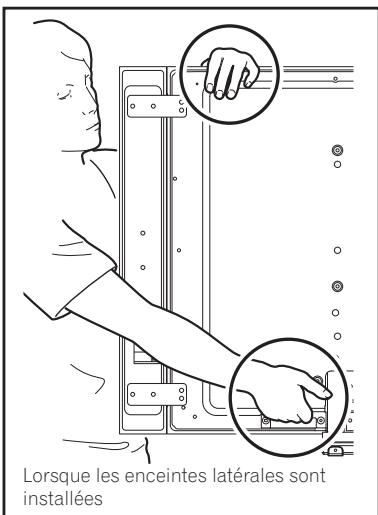

Soulevez le moniteur et teléviseur Pioneer en le tenant par les poignées et par le haut.

Soulevez le moniteur et télévisueur Pioneer par les poignées et par les cots.

Ne soulevez pas le moniteur et téléviseur Pioneer en le tenant par les enceintes.

Lorsque les enceintes laterales sont installées

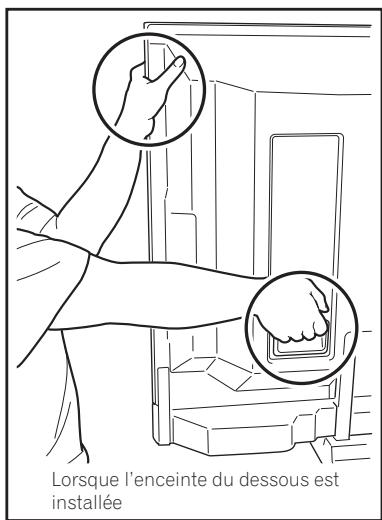

Lorsque I'enceinte du dessous est installee

Ne soulevez pas le moniteur et télévisueur Pioneer en le tenant par le pied.

Prévenir toute chute de l'équipement

• Àprous avoir installé le pied de table, veillez à prendre les précautions nécessaires pour qu'il ne tombe pas.

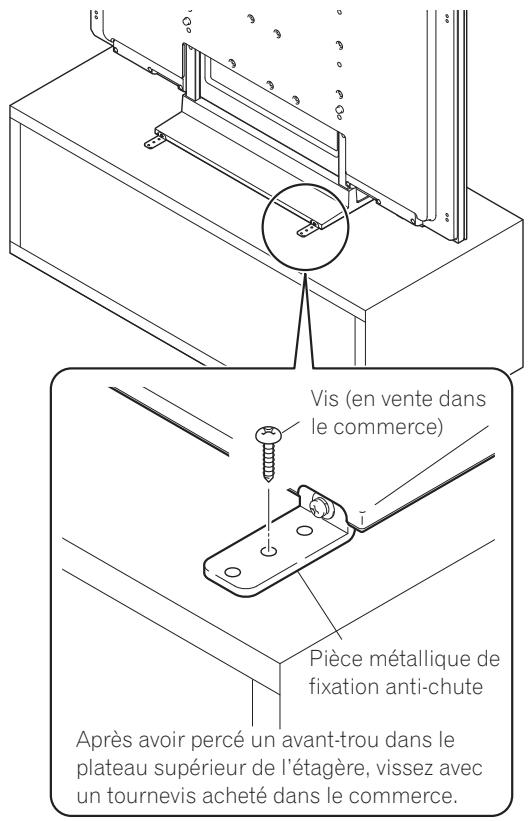

  Fixez à la fois le téléviseur plasma sur l'étagère et sur le mur.

Stabilisation sur une table

Utilisez des vis (en vente dans le commerce) pour fixer le moniteur et télévisuer Pioneer comme indiqué sur le schéma.

Remarque

Pour stabiliser l'équipement sur une table, utilisez des vis 4 mm d'au moins 20 mm de long.

Utilisation d'un mur pour stabiliser le support

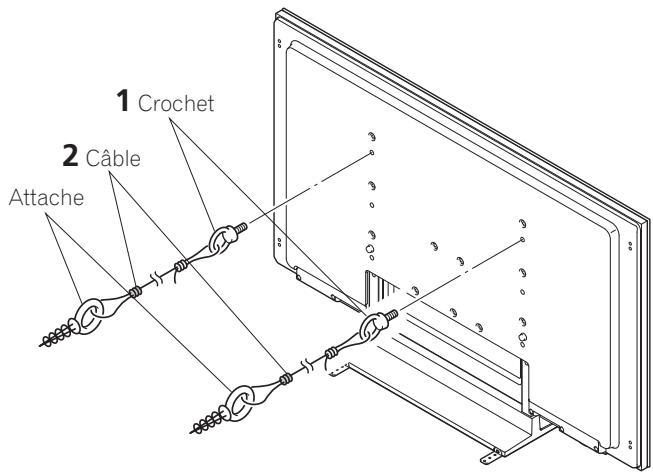

Fixation des boulons empêchant la chute (crochets) sur le moniteur et téléviseur Pioneer.
2 Utilisation de cables solides pour stabiliser le dispositif contre un mur, un pilier ou tout autre élément stable, avec fermeté et de façon appropriée.

Ces opérations doivent être effectuees de la meme maniere a gauche et a droite.

Remarque

Utilisez des crochets, des câbles et d'autres dispositifs de fixation en vente dans le commerce.

Crochet recommende : Diametre nominal M8, longueur de 12 mm à 15 mm.

Caracteristiques techniques

Dimensions extérieures :

KRP-TS02. 552 mm (largeur) × 323 mm (hauteur) × 350 mm (profondeur)

PDK-TS33 550 mm (largeur) × 402 mm (hauteur) × 349 mm (profondeur)

PDK-TS33A......552 mm (largeur) × 402 mm (hauteur) × 350 mm (profondeur)

Poids :

KRP-TS02. 2,5 kg

PDK-TS33 2,2 kg

PDK-TS33A.....2,7 kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent être modifiées sans préavis en vue d'améliorer le produit.

Scheme de dimensions

Lorsque les enceintes laterales sont installées

Unité : mm

*1 KRP-500P / KRP-500M

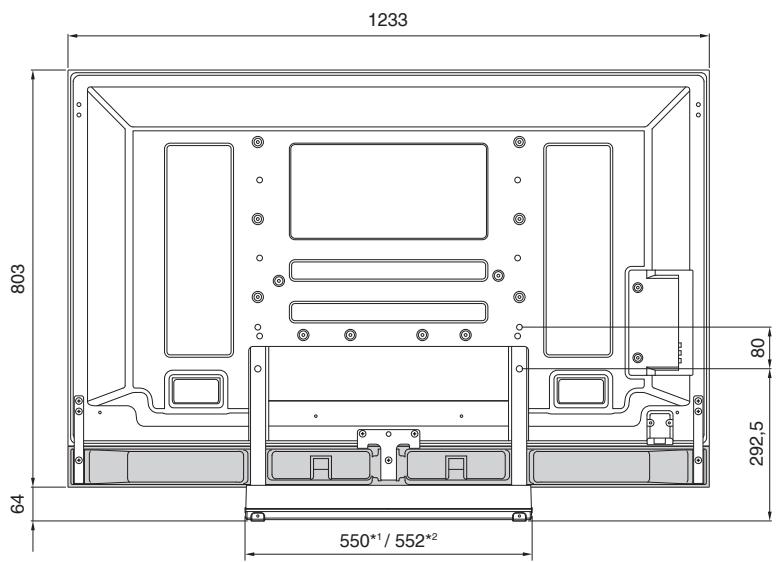

Lorsque l'enceinte du dessous est installée

PDK-TS33*1
PDK-TS33A*2

Publication de Pioneer Corporation.
© 2008 Pioneer Corporation.
Tous droits de reproduction et de traduction réservés.

Montage en installation

Tous droits de reproduction et de traduction réservés.
