MANUALE UTENTE VIAGGIO1 DUO-FIX PEG PEREGO

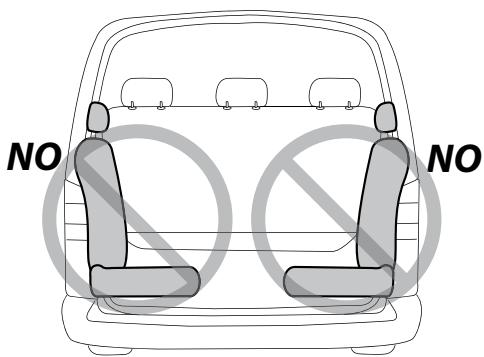

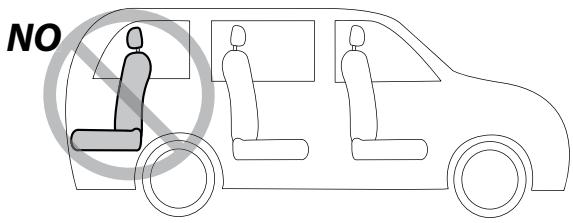

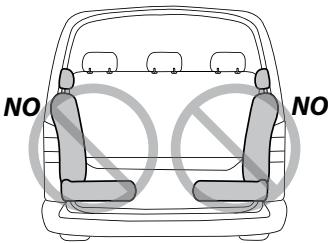

senso di marcia. • Non installare “Viaggio1 Duo-Fix” su sedili rivolti in direzione opposta al senso di marcia o trasversalmente al senso comune di marcia del veicolo. • Si consiglia sempre l'uso del sedile posteriore sul lato opposto al guidatore. • In caso di installazione su sedile anteriore, si raccomanda di posizionare il seggiolino il più lontano possibile dal cruscotto. • Questo articolo è numerato progressivamente. • In caso di difficoltà nel montare Viaggio1 Duo-Fix in auto, sollevare o togliere il poggiatesta del veicolo. • Nel caso di vani portaoggetti situati sul fondo vettura, nell'area di contatto della gamba, aprire il coperchio del vano e fare appoggiare la gamba sul fondo.

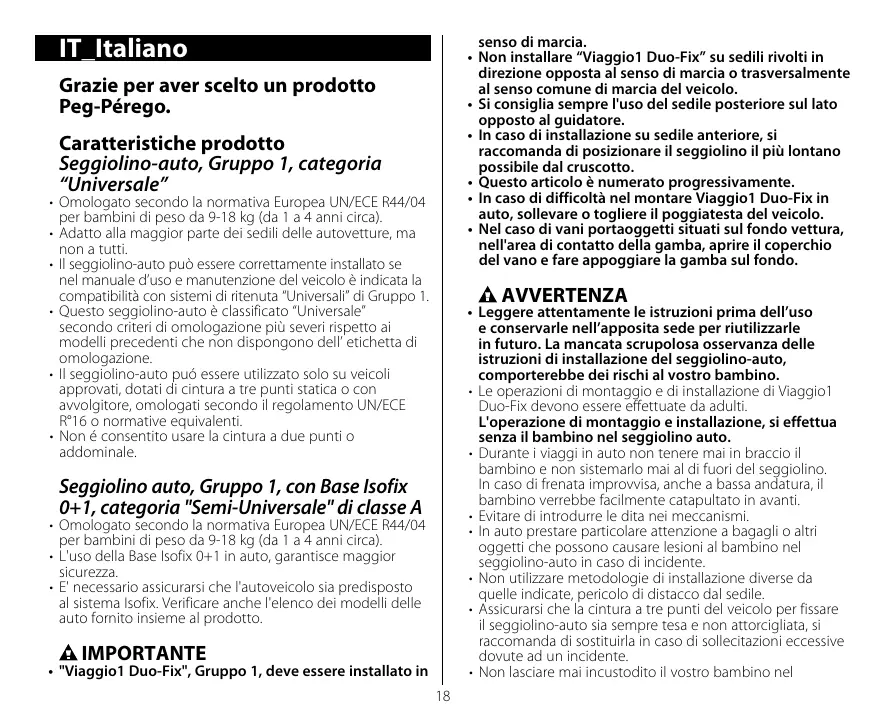

Grazie per aver scelto un prodotto Peg-Pérego. Caratteristiche prodotto Seggiolino-auto, Gruppo 1, categoria “Universale”

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 9-18 kg (da 1 a 4 anni circa). • Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti. • Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali” di Gruppo 1. • Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione. • Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ECE R°16 o normative equivalenti. • Non é consentito usare la cintura a due punti o addominale.

• Leggere attentamente le istruzioni prima dell’uso e conservarle nell’apposita sede per riutilizzarle in futuro. La mancata scrupolosa osservanza delle istruzioni di installazione del seggiolino-auto, comporterebbe dei rischi al vostro bambino. • Le operazioni di montaggio e di installazione di Viaggio1 Duo-Fix devono essere effettuate da adulti. L'operazione di montaggio e installazione, si effettua senza il bambino nel seggiolino auto. • Durante i viaggi in auto non tenere mai in braccio il bambino e non sistemarlo mai al di fuori del seggiolino. In caso di frenata improvvisa, anche a bassa andatura, il bambino verrebbe facilmente catapultato in avanti. • Evitare di introdurre le dita nei meccanismi. • In auto prestare particolare attenzione a bagagli o altri oggetti che possono causare lesioni al bambino nel seggiolino-auto in caso di incidente. • Non utilizzare metodologie di installazione diverse da quelle indicate, pericolo di distacco dal sedile. • Assicurarsi che la cintura a tre punti del veicolo per fissare il seggiolino-auto sia sempre tesa e non attorcigliata, si raccomanda di sostituirla in caso di sollecitazioni eccessive dovute ad un incidente. • Non lasciare mai incustodito il vostro bambino nel

Seggiolino auto, Gruppo 1, con Base Isofix 0+1, categoria "Semi-Universale" di classe A

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 9-18 kg (da 1 a 4 anni circa). • L'uso della Base Isofix 0+1 in auto, garantisce maggior sicurezza. • E' necessario assicurarsi che l'autoveicolo sia predisposto al sistema Isofix. Verificare anche l'elenco dei modelli delle auto fornito insieme al prodotto.

• "Viaggio1 Duo-Fix", Gruppo 1, deve essere installato in 18

seggiolino-auto: sorvegliarlo anche mentre dorme. • Se la vettura é in movimento, non togliere mai il bambino dal seggiolino-auto. • Prestare attenzione che il seggiolino-auto non rimanga bloccato da una parte mobile del sedile o da una portiera. • Regolare l’altezza e la tensione delle cinture verificando che siano aderenti al corpo del bambino senza stringere troppo; verificare che la cintura di sicurezza non sia attorcigliata e che il bambino non la sganci da solo. • Questo seggiolino-auto non e’ progettato per un prolungato periodo di sonno. • Non lasciare il seggiolino-auto nella vettura sotto l’esposizione del sole, alcune parti potrebbero essersi surriscaldate e nuocere alla pelle delicata del bambino, controllare prima di collocare il bambino. • Non utilizzare il seggiolino-auto senza il rivestimento di tessuto, tale rivestimento non puó essere sostituito da uno non approvato dal costruttore in quanto costituisce parte integrante del seggiolino e della sicurezza. • Non utilizzare il seggiolino-auto senza le imbottiture di protezione delle cinture (spallacci) in quanto costituiscono parte integrante del seggiolino e della sicurezza. • In caso di dubbi, rivolgersi al costruttore o al rivenditore di questo seggiolino-auto. • Non staccare le etichette adesive e cucite; potrebbero rendere il prodotto non conforme ai sensi di norma. • Non utilizzare il seggiolino-auto se presenta rotture o pezzi mancanti, se è di seconda mano, o se è stato sottoposto a sollecitazioni violente in un incidente perchè potrebbe avere subito dei danni strutturali estremamente pericolosi. • Non effettuare modifiche al prodotto. • Per eventuali riparazioni, sostituzioni di pezzi e informazioni sul prodotto, contattare il servizio assistenza post-vendita. Le varie informazioni sono all’ultima pagina di questo manuale. • Il seggiolino deve essere sempre fissato nel veicolo, anche quando non è occupato dal bambino. In caso di frenata improvvisa, potrebbe provocare lesioni agli occupanti del veicolo. • Non utilizzare il seggiolino-auto dopo cinque anni dalla data di produzione indicata sulla scocca; a causa del

naturale invecchiamento dei materiali potrebbe non essere più conforme ai sensi di norma. • Non utilizzare accessori che non siano approvati dal costruttore o dalle competenti autorità.

Istruzioni d'uso CATEGORIA UNIVERSALE Aggancio in auto con cinture di sicurezza

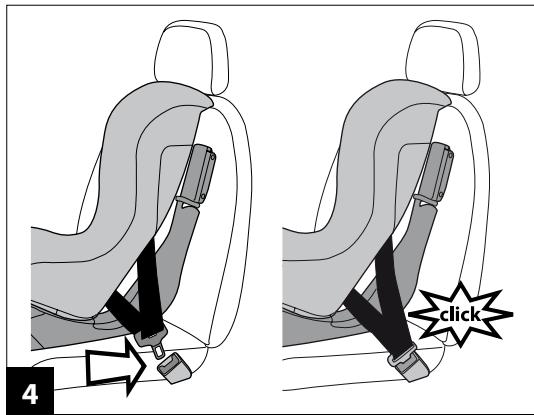

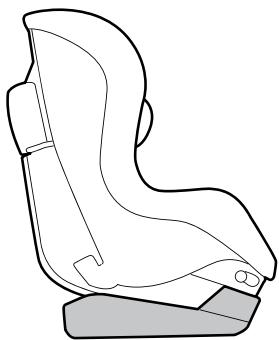

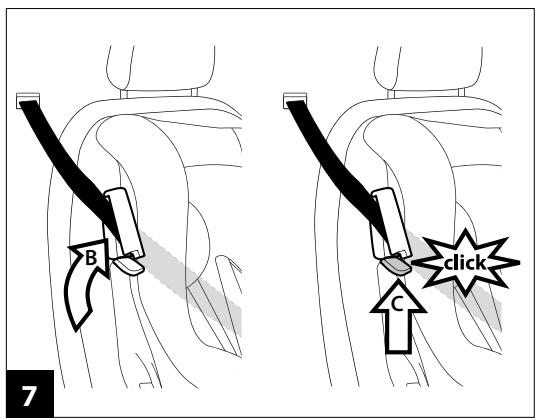

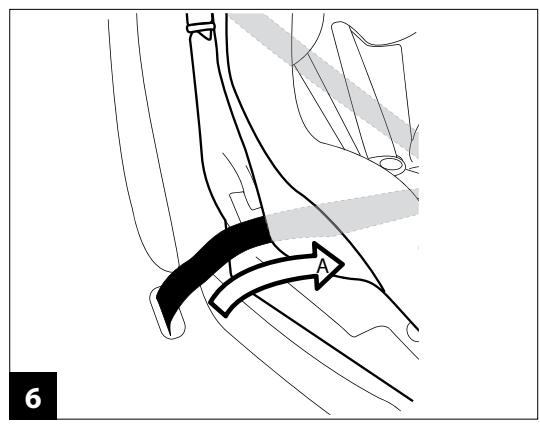

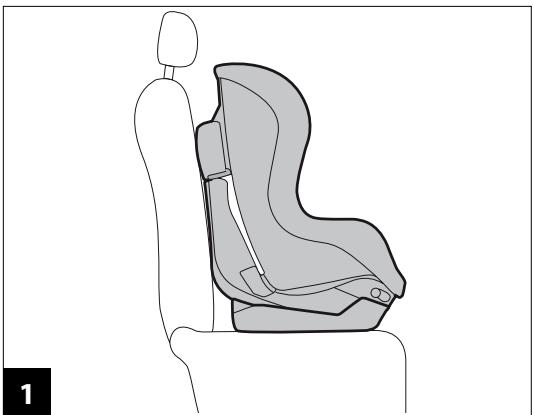

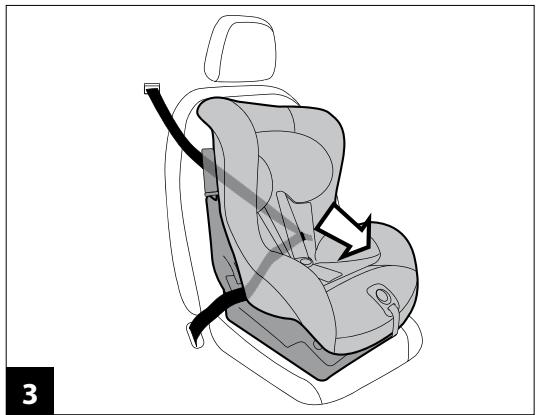

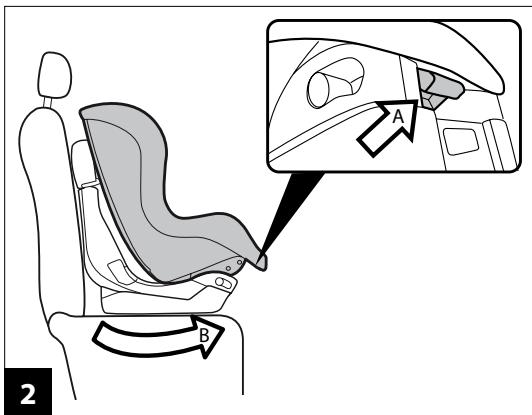

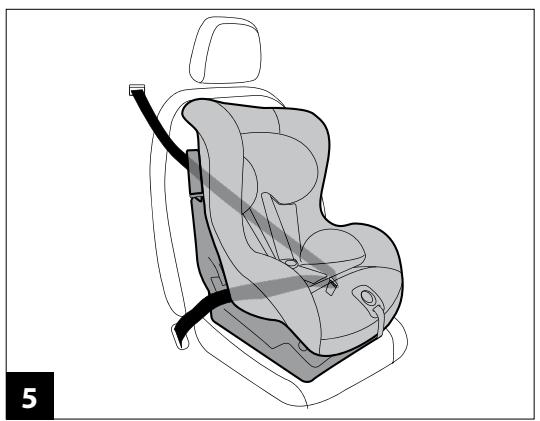

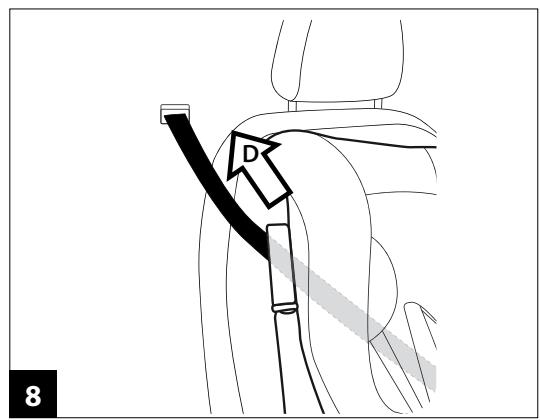

1• Applicare il seggiolino Viaggio1 Duo-Fix sul sedile dell'auto nel senso di marcia del veicolo, come in figura. Il seggiolino auto è dotato di una sua base di protezione. Non rimuoverla nell'istallazione con cinture. 2• Per facilitare il passaggio sul retro delle cinture di sicurezza dell'auto al seggiolino, è necessario reclinare la seduta del seggiolino nella posizione più bassa, agendo sulla leva come indicato in figura. 3• Far passare la cintura di sicurezza dell'auto, tra il telaio e la scocca del seggiolino. 4• La cintura ventrale deve passare nelle cave basse evidenziate dal colore rosso. Agganciare la cintura al sedile fino al click. 5• Viaggio1 Duo-Fix agganciato in auto. 6• Verificare che la cintura ventrale sia passata nelle cave basse, evidenziate dal colore rosso e tensionarla (Fig. a). 7• Per completare l'aggancio in auto, utilizzare il dispositivo steady fix: aprire il gancio e far passare la cintura diagonale controllando che sia tesa e non attorcigliata (Fig. b). Chiudere la linguetta di sicurezza (Fig. c). 8• IMPORTANTE: afferrare la cintura e tirarla con forza verso l'alto, per far aderire maggiormente Viaggio1 Duo-Fix al sedile dell'auto (Fig. d). Ad operazione conclusa è possibile reclinare la seduta del seggiolino auto nella posizione desiderata (punto 2).

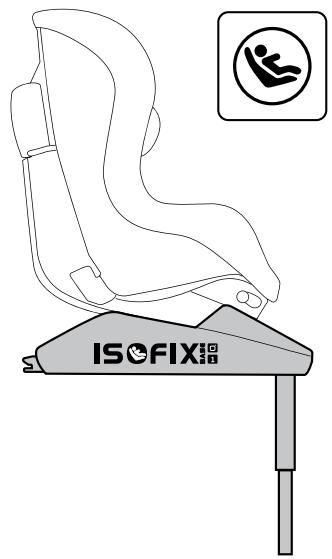

Istruzioni d'uso CATEGORIA SEMI-UNIVERSALE Aggancio in auto con Base Isofix 0+1

Prima di agganciare Viaggio1 Duo-Fix alla Base Isofix, procedere con l'installazione della Base al sedile dell'auto,

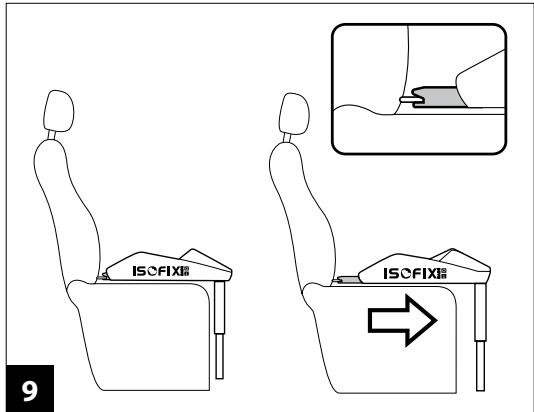

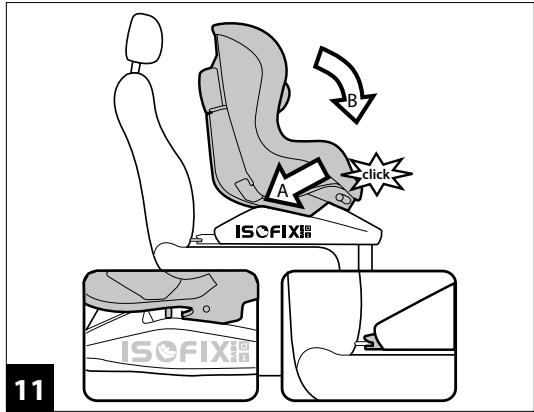

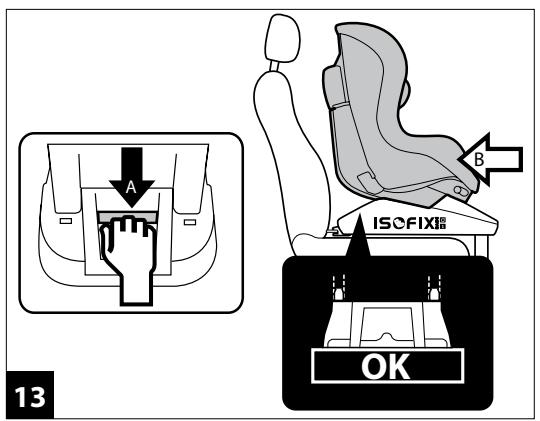

seguendo le istruzioni date in dotazione con la base. 9• Nel caso in cui la base sia già agganciata in vettura assicurarsi che i ganci Isofix della base siano al massimo della loro lunghezza. 10• Rimuovere la base di protezione agganciata al seggiolino, azionando le apposite leve di sgancio (freccia a e b). 11• Posizionare il seggiolino sulla Isofix Base 0+1 agganciando gli attacchi posteriori del seggiolino ai ganci della base più vicini al sedile (freccia a). Premere la parte anteriore del seggiolino fino al "click" (freccia b). 12• IMPORTANTE: i due indicatori posti dietro la Base Isofix, da rossi diventano verdi per indicare il corretto aggancio del seggiolino alla base. 13• Tirare la maniglia posta sulla base (freccia a) e spingere la stessa con il seggiolino contro il sedile fino a fine corsa (freccia b). IMPORTANTE: il corretto posizionamento della Base Isofix è verificabile dall'indicazione posta sulla maniglia: OK (verde) per indicare la posizione corretta, NO (rosso) per indicare che l'operazione è errata e va ripetuta fino a che la maniglia non mostri solo la scritta OK. IMPORTANTE: ad operazione completata muovere la base per verificare l'effettivo aggancio di entrambi gli attacchi Isofix .

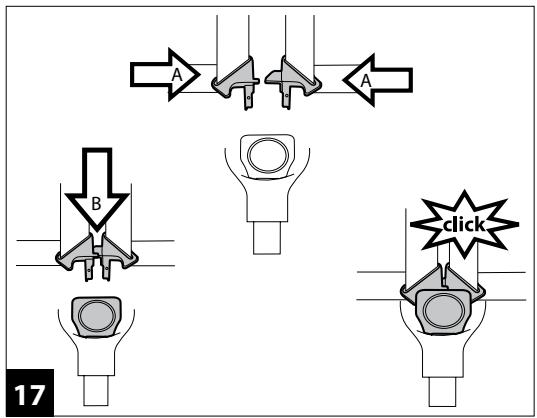

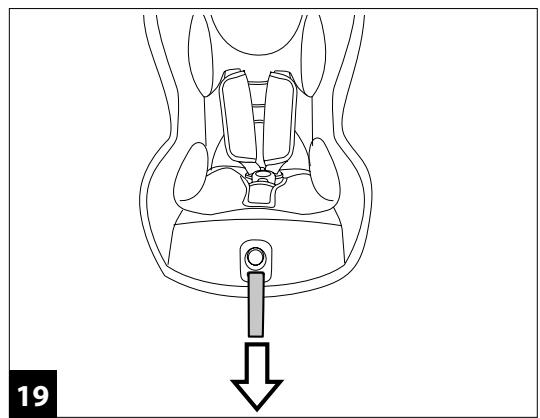

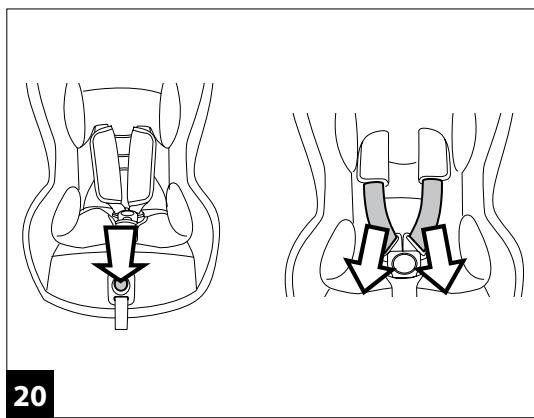

19• Per completare l'operazione, far aderire le cinture dei cinturini di sicurezza al bambino tirando verso di sé la cintura di regolazione centrale come in figura, facendo attenzione a non stringere troppo le cinture al bambino; IMPORTANTE: lasciare un minimo di gioco (lo spessore di un dito tra la cintura e il torace del bambino). 20• Per allentare la tensione delle cinture dei cinturini di sicurezza, premere il bottone posto nel centro del seggiolino-auto e contemporaneamente tirare le cinture del cinturino di sicurezza, verso di sè. IMPORTANTE: afferrare e tirare i cinturini di sicurezza sotto gli spallacci, come in figura. • Il seggiolino è dotato di un cuscino riduttore, indicato solo per il bambino quando è più piccolo e quando i cinturini di sicurezza sono posizionate al primo livello. Quando il bambino è più grande è necessario rimuoverlo. 21• Per rimuovere il cuscino riduttore, è necessario sfilarlo dalle cinture e ai lati.

Come regolare l'altezza del poggiatesta

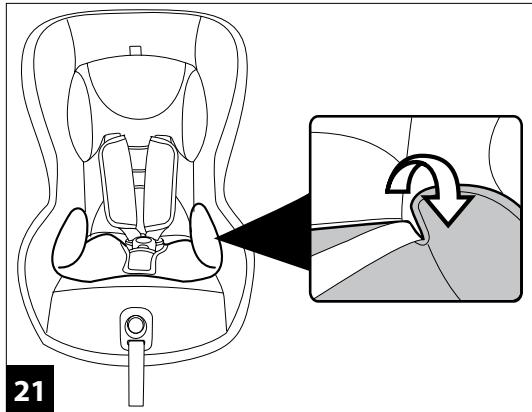

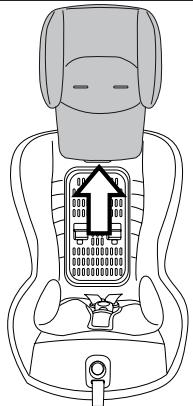

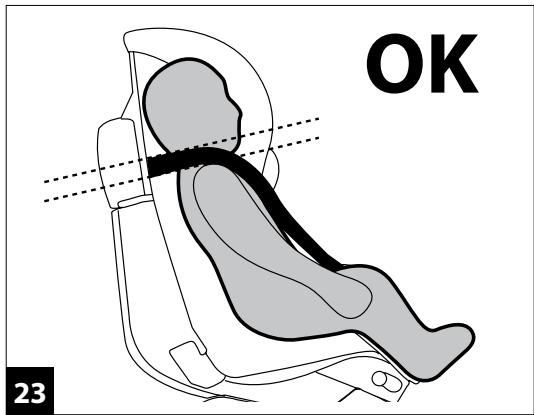

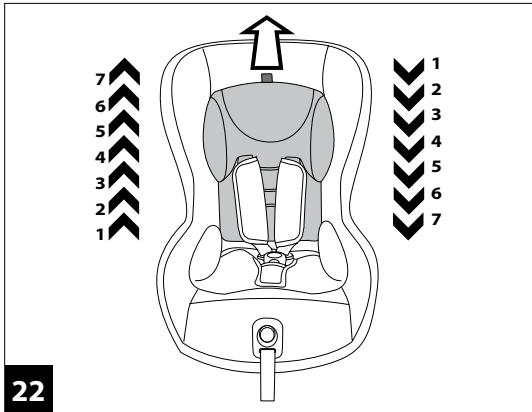

Per seguire la crescita del bambino è necessario regolare l'altezza del poggiatesta in rapporto all'altezza del bambino. E' possibile regolarlo in 7 posizioni. 22• Per passare da una posizione bassa ad una più alta: tirare la linguetta posta in alto al centro del poggiatesta verso l'alto; il poggiatesta si solleva contemporaneamente. Per passare da una posizione alta ad una più bassa: tirare la linguetta posta in alto al centro del poggiatesta verso l'alto e contemporaneamente spingere il poggiatesta verso il basso, fino alla posizione desiderata. Ad operazione eseguita provare a muovere il poggiatesta per verificare che sia correttamente agganciato. 23• La giusta posizione delle cinture è quella in cui le spalle del bambino devono essere appena sotto al punto di passaggio delle cinture. 24• IMPORTANTE: le cinture non devono essere né troppo alte, ne troppo basse rispetto alle spalle del bambino; 25• Il seggiolino auto Viaggio1 Duo-Fix può assumere 4 inclinazioni distinte, sia quando è agganciato alla sua base,

Come accomodare il bambino sul seggiolino auto Viaggio1 Duo-Fix

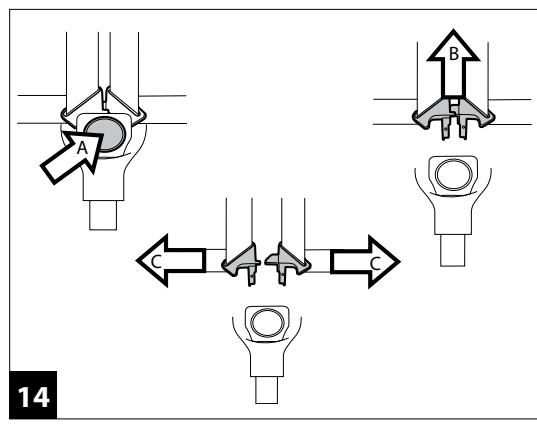

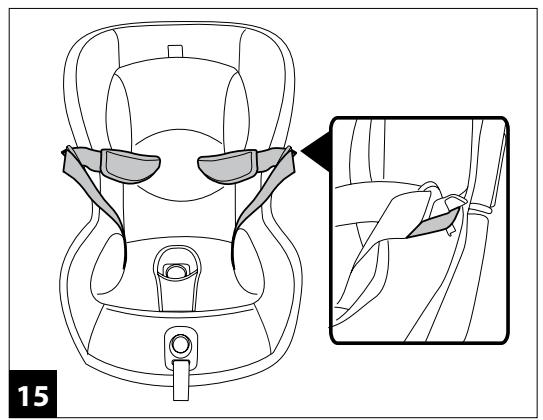

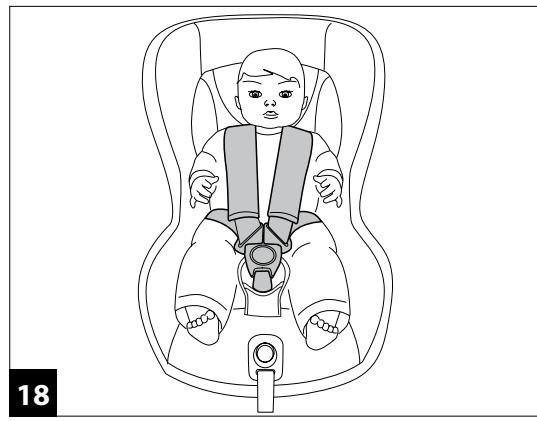

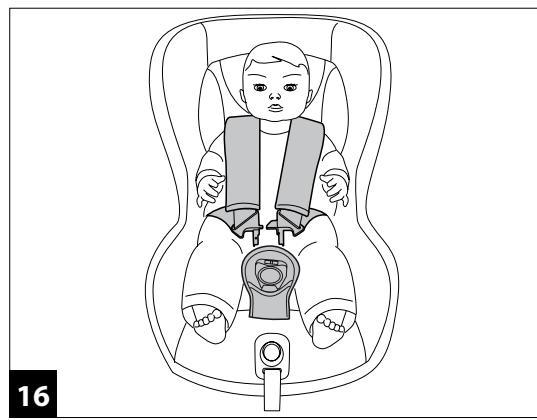

14• Prima di posizionare il bambino sul seggiolino auto sganciare i cinturini di sicurezza premendo il pulsante rosso sulla fibbia del cinturino spartigambe. 15• Sollevare i cinturini di sicurezza di sicurezza agganciando le fibbie agli elastici laterali. 16• Posizionare il bambino e sistemargli i cinturini di sicurezza sulle spalle e in vita, come in figura. 17• Agganciare i cinturini di sicurezza sovrapponendo le due cinture e inserendo la fibbia del cinturino spartigambe, fino al click. 18• Il bambino posizionato correttamente con i cinturini di sicurezza ben allacciate. 20

Come rivestire Viaggio1 Duo-Fix

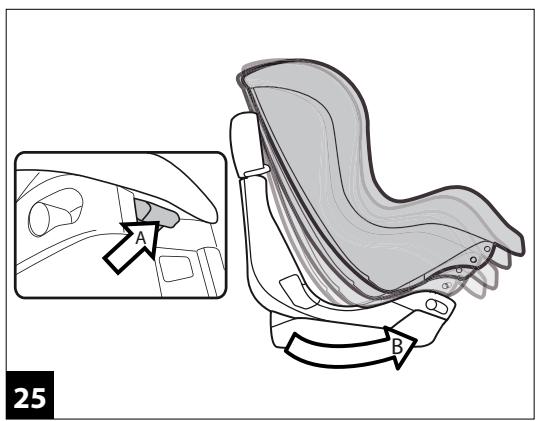

sia quando è agganciato alla Base Isofix 0+1. Per inclinare il seggiolino è necessario premere la leva posta sotto la seduta (fig. a) e tirarla vesto di se nella posizione desiderata (fig. b). • Per sganciare il seggiolino auto Viaggio1 Duo-Fix dalla Base Isofix 0+1applicare con la stessa modalità la stessa leva per sganciarlo dalla sua base di protezione (punto 10).

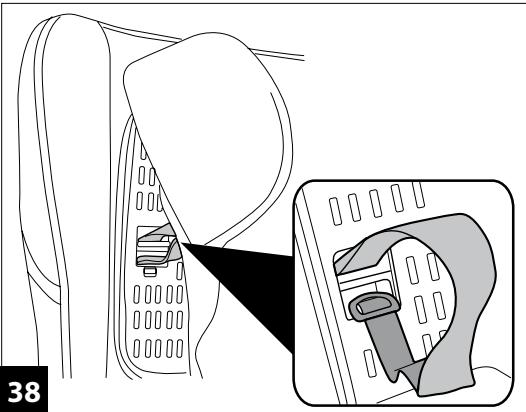

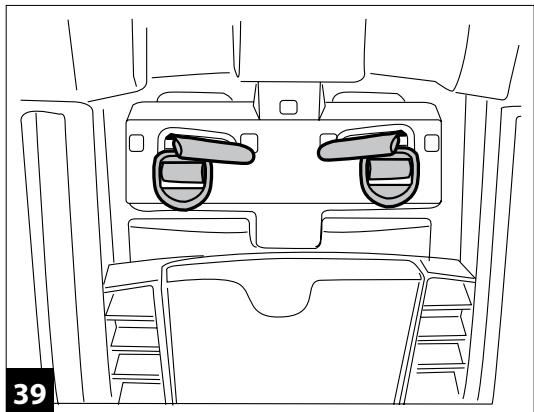

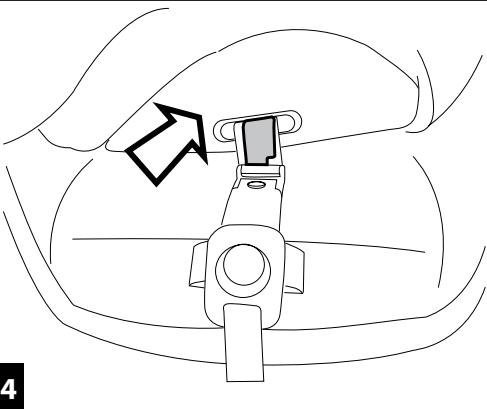

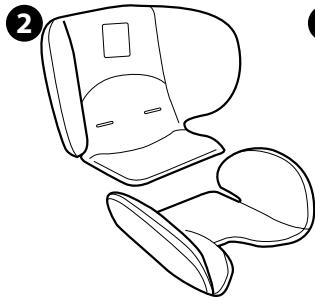

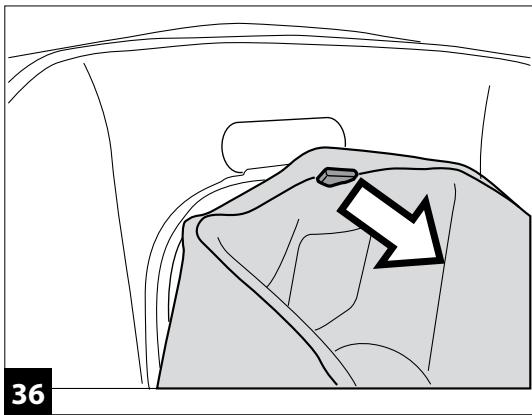

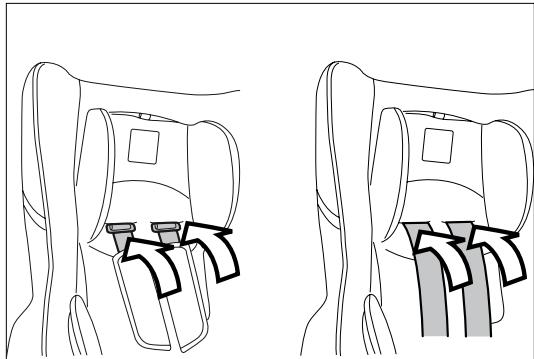

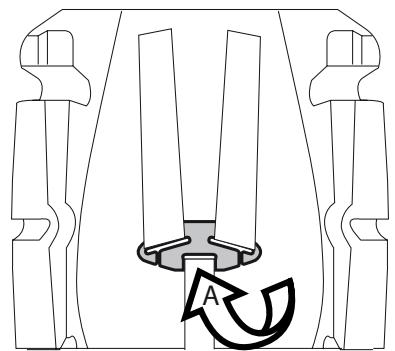

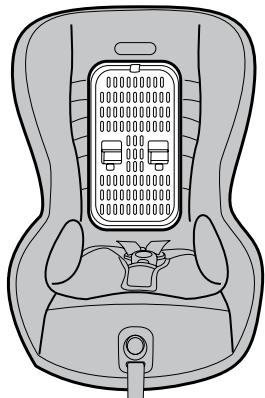

Per rivestire il seggiolino auto Viaggio1 Duo-Fix: 32• inserire da sotto la scocca i cinturini di sicurezza, nei fori laterali alla base del seggiolino e inserire il cinturino nel tessuto dello spartigambe e; 33• agganciarlo poi nel foro della scocca 34• agganciare la linguetta nella sede dello spartigambe 35• calzare l'imbottitura partendo prima dalla seduta e poi passare alla parte alta, facendo attenzione ai risvolti dello schienalino. 36• Calzare il poggiatesta facendo attenzione alla linguetta rossa che deve passare nell' asola del tessuto. • infilare gli spallacci nei cinturini di sicurezza. 37• Inserire i cinturini nell'asola del seggiolino in sequenza, prima il gancio degli spallacci, poi le cinture. 38• prolungare i cinturini e inserirli nella scocca del seggiolino, i cinturini nel foro in alto, la fibbia nel foro in basso, 39• agganciandoli correttamente sul retro, come in figura. • agganciare i cinturini di sicurezza (punto 17) IMPORTANTE: i cinturini, non devono essere attorcigliati. 40• agganciarli alla staffa posteriore, facendoli passare dietro al porta istruzione. • applicare il riduttore se il bambino è ancora piccolo.

Come sfoderare il rivestimento

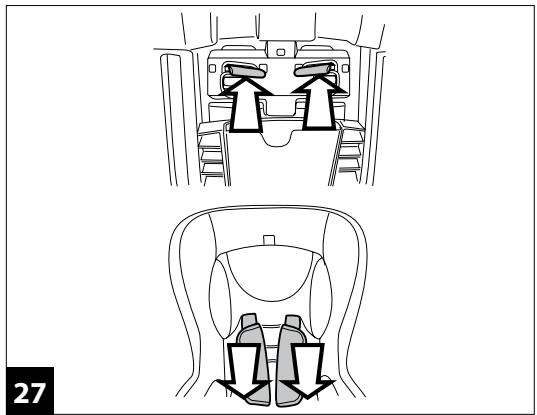

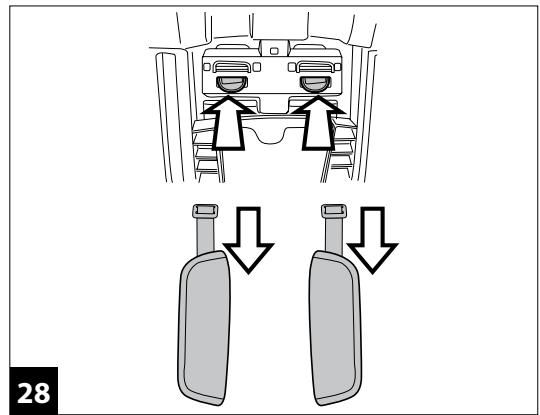

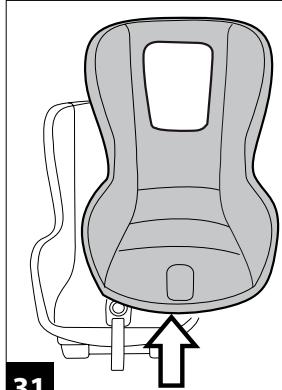

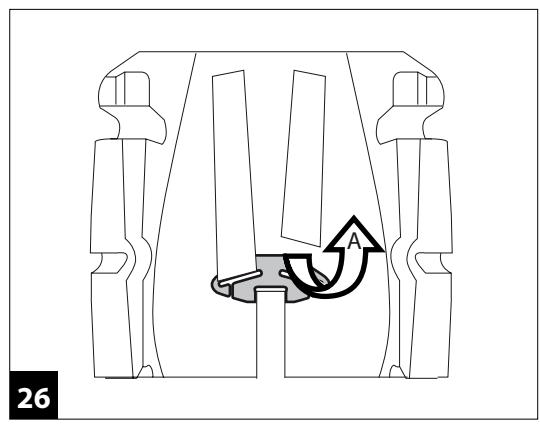

Per rimuovere il rivestimento del seggiolino auto Viaggio1 Duo-Fix: • sfilare il riduttore se presente (punto 21); • sganciare i cinturini di sicurezza (punto14); 26• sganciare le cinture dalla staffa posteriore; 27• sganciare dal retro i cinturini di sicurezza e poi sfilarli dal davanti ; 28• sganciare dal retro gli spallacci e poi sfilarli dal davanti dai i cinturini di sicurezza; 29• sfilare dall'altro il poggiatesta; 30• sganciare da sotto la scocca, il gancio dello spartigambe (fig. a) ed estrarre il cinturino dal tessuto dello spartigambe (fig. b); 31• rimuovere l’imbottitura dall'alto, facendo attenzione a far passare il cinturino dall'asola.

Manutenzione dell'imbottitura • • • • •

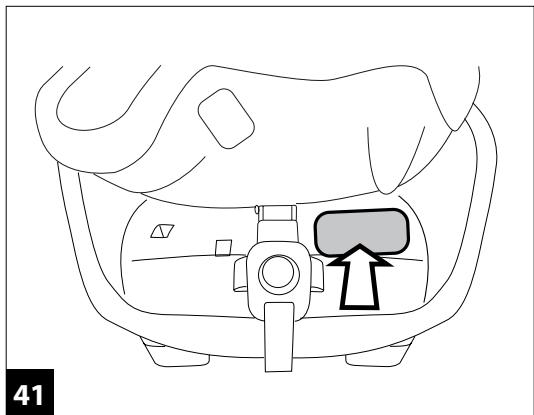

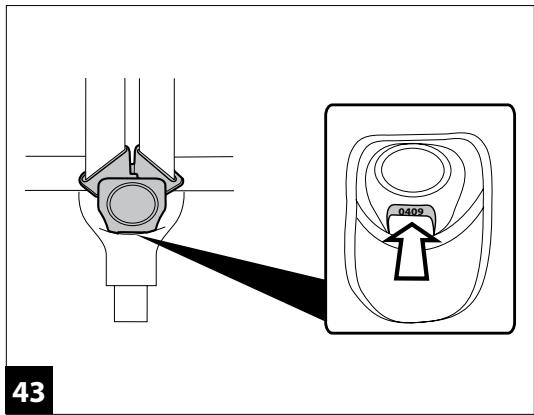

41• Viaggio1 Duo-Fix riporta sotto la seduta informazioni relative a: nome del prodotto, data di produzione e numerazione seriale dello stesso. 42• Viaggio1 Duo-Fix riporta dietro lo schienale l' etichetta di omologazione. 43• Data di produzione del cinturino. Questi elementi sono utili al consumatore nel caso in cui il prodotto dovesse presentare delle problematiche.

Spazzolare le parti in tessuto per allontanare la polvere; lavare in lavatrice ad una temperatura massima di 30°C azione meccanica e centrifugazione ridotta; non candeggiare al cloro; non stirare; non lavare a secco; non smacchiare con solventi; non asciugare a mezzo di asciugabiancheria a tamburo rotativo.

Pulizia del prodotto

• Il vostro prodotto necessita un minimo di manutenzione. Le operazioni di pulizia e manutenzione devono essere effettuate solo da adulti. • Si raccomanda di tenere pulite tutte le parti in movimento 21

e se occorre, lubrificarle con olio leggero. • Periodicamente pulire le parti in plastica con un panno umido, non usare solventi o altri prodotti simili. • Spazzolare le parti in tessuto per allontanare la polvere. • Non pulire il dispositivo di assorbimento d’urto in polistirolo con solventi o altri prodotti simili. • Proteggere il prodotto da agenti atmosferici, acqua, pioggia o neve; l’esposizione continua e prolungata al sole potrebbe causare cambiamenti di colore in molti materiali. • Conservare il prodotto in un posto asciutto.

PEG-PÉREGO S.p.A. Peg-Pérego S.p.A. è certificata ISO 9001. La certificazione offre ai clienti e ai consumatori la garanzia di una trasparenza e fiducia nel modo di lavorare dell'impresa. Peg Pérego potrà apportare in qualunque momento modifiche ai modelli descritti in questa pubblicazione, per ragioni di natura tecnica o commerciale.Peg Pérego è a disposizione dei suoi Consumatori per soddisfare al meglio ogni loro esigenza. Per questo, conoscere il parere dei ns. Clienti, è per noi estremamente importante e prezioso. Le saremo quindi molto grati se, dopo aver utilizzato un ns. prodotto, vorrà compilare il QUESTIONARIO SODDISFAZIONE CONSUMATORE, segnalando eventuali osservazioni o suggerimenti, che troverà nel nostro sito internet: www.pegperego.com

Come leggere l'etichetta di omologazione

• In questo paragrafo vi spieghiamo come leggere l’etichetta di omologazione (etichetta arancione). • L’etichetta è doppia perchè questo seggiolino-auto è omologato per essere fissato in auto in due modi: • Sistema di aggancio ISOFIX (la scritta SEMI-UNIVERSAL classe A indica la compatibilità del seggiolino-auto con veicoli equipaggiati con questo sistema). • Sistema di aggancio con cintura a tre punti statica o con avvolgitore (la scritta UNIVERSAL indica la compatibilità del seggiolino-auto su veicoli dotati di questo tipo di cintura). • In alto all’etichetta c’è il marchio dell’azienda produttrice e il nome del prodotto. • La lettera E in un cerchio: indica il marchio di omologazione Europea e il numero definisce il paese che ha rilasciato l’omologazione (1: Germania, 2: Francia, 3: Italia, 4: Paesi Bassi, 11: Gran Bretagna e 24: Irlanda). • Numero di omologazione: se inizia con 04 vuol dire che è il quarto emendamento (quello attualmente in vigore) del regolamento R44. • Normativa di riferimento: UN/ECE R44/04. • Numero progressivo di produzione: personalizza ogni seggiolino, dal rilascio dell’omologazione ognuno è contraddistinto dal proprio numero.

Servizio assistenza Peg-Pérego

Se fortuitamente parti del modello vengono perse o danneggiate, usare solo pezzi di ricambio originali Peg Pérego. Per eventuali riparazioni, sostituzioni, informazioni sui prodotti, vendita di ricambi originali e accessori, contatta il Servizio Assistenza Peg Pérego indicando, qualora fosse presente, il numero seriale del prodotto. tel. 0039/039/60.88.213 numero verde: 800/147.414 (contattabile da rete fissa) fax 0039/039/33.09.992 e-mail assistenza@pegperego.it sito internet www.pegperego.com
