MANUALE UTENTE DMA-1000 YAMAHA

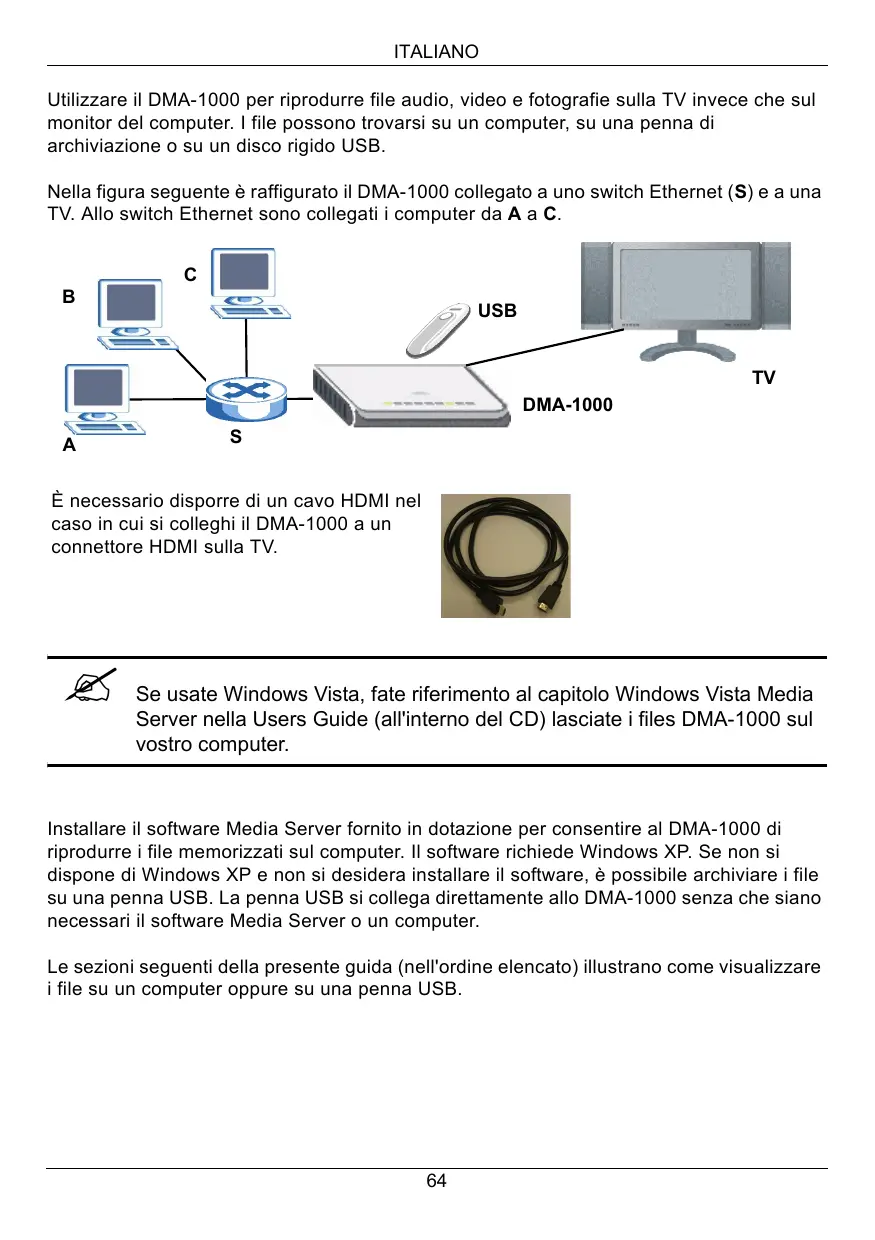

Utilizzare il DMA-1000 per riprodurre file audio, video e fotografie sulla TV invece che sul monitor del computer. I file possono trovarsi su un computer, su una penna di archiviazione o su un disco rigido USB.

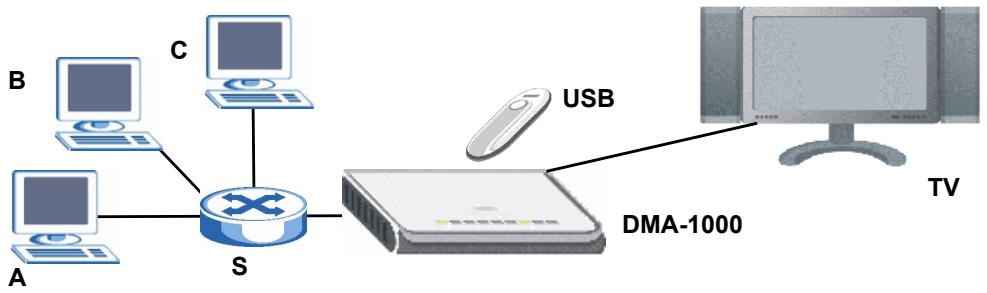

Nella figura seguente è raffigurato il DMA-1000 collegato a uno switch Ethernet (S) e a una TV. Allo switch Ethernet sono collegati i computer da A a C.
È necessario disporre di un cavo HDMI nel caso in cui si colleghi il DMA-1000 a un connettore HDMI sulla TV.
Se usate Windows Vista, fate riferimento al capitolo Windows Vista Media Server nella Users Guide (all'interno del CD) lasciate i files DMA-1000 sul vostro computer.
Installare il software Media Server fornito in dotazione per consentire al DMA-1000 di riprodurre i file memorizzati sul computer. Il software richiede Windows XP. Se non si dispone di Windows XP e non si desidera installare il software, è possibile archiviare i file su una penna USB. La penna USB si collega direttamente allo DMA-1000 senza che siano necessari il software Media Server o un computer.
Le sezioni seguenti della presente guida (nell'ordine elencato) illustrano come visualizzare i file su un computer oppure su una penna USB.
Visualizzazione di file su un computer
1 Installazione del software Media Server
2 Collegamento del DMA-1000
3 Condivisione dei file
4 Riproduzione dei file
Visualizzazione di file su una penna USB
2 Collegamento del DMA-1000
4 Riproduzione dei file
1 Installazione del software Media Server
È necessario installare il software Media Server su ogni computer che si desidera utilizzare per condividere i file con DMA-1000.
Il software Media Server può essere installato solo su un computer Windows XP. Vedere Requisiti per maggiori informazioni.

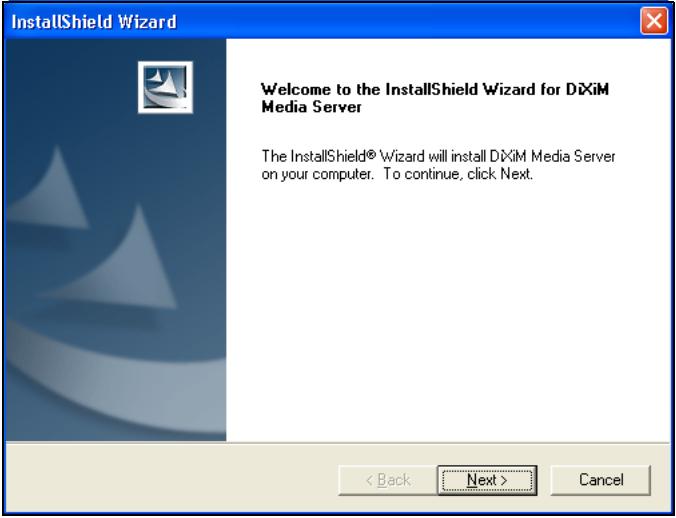

1 Inserire il CD nel lettore CD-ROM. Fare clic su Setup (installa) nella schermata seguente.
ZyXEL
Se la schermata non viene visualizzata, individuare e fare doppio clic sul file setup.exe.
2 Appare l'installazione guidata. Attenersi alle istruzioni per installare il software.
Fare riferimento alla sezione dei requisiti di sistema in caso di problemi nell'installazione o nell'uso del software Media Server.

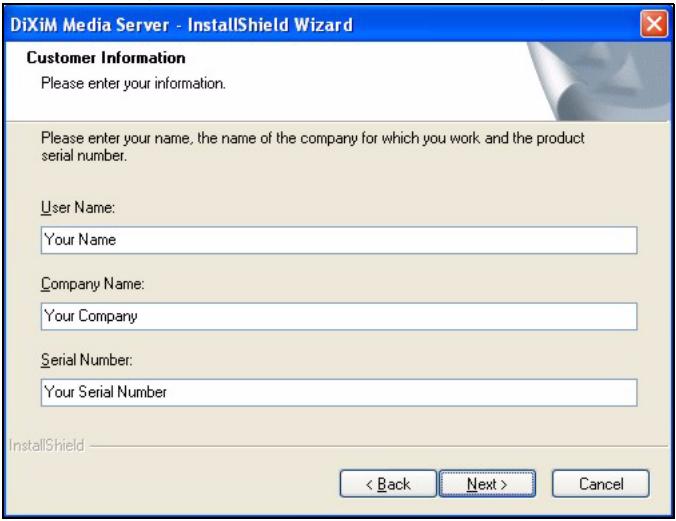

3 Immettere le informazioni in questa schermate. Immettere un nome utente (massimo di 64 caratteri ASCII). Il nome della società è opzionale (massimo 64 caratteri ASCII). Fare clic su Registration (registrazione) nella schermata che viene visualizzata quando si inserisce il CD nel lettore CD-ROM (vedere pagina 65). A questo punto scegliere Media Server Serial Number (numero seriale del server multimediale) per aprire un file
di testo con un numero seriale. Copiare e incollare il numero seriale nel campo Serial Number (numero seriale) della schermata qui illustrata.

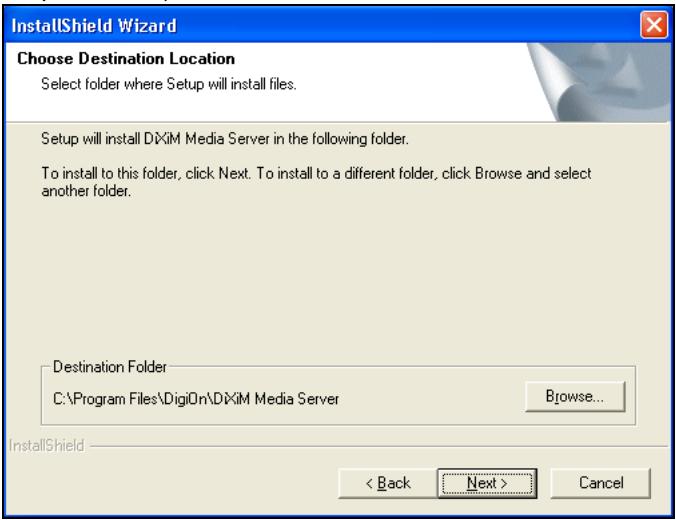

4 Selezionare la destinazione in cui installare il software (oppure lasciare la destinazione predefinita).

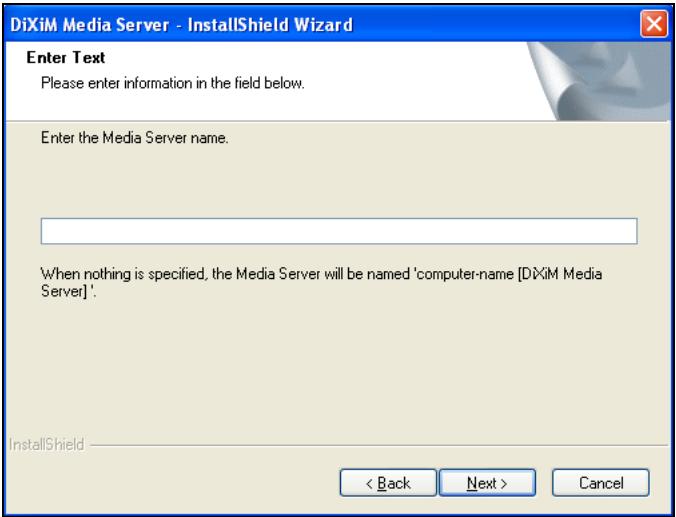

5 È possibile specificare un nome per il Media Server che sarà visualizzato da DMA-1000 sulla TV. Se si installa il software Media Server su più computer è utile utilizzare nomi univoci. Massimo 34 caratteri ASCII.

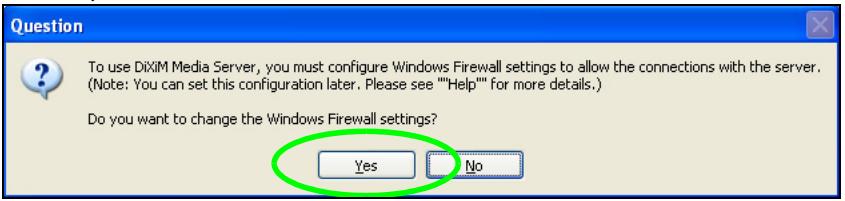

6 Se viene visualizzata una schermata relativa alla configurazione del firewall di Windows XP, scegliere Si. In questo modo, DMA-1000 può accedere ai file condivisi sul computer.
Fare riferimento alla Guida dell'utente se sul computer è presente un altro software firewall (come ad esempio ZoneAlarm) che occorrerà configurare.

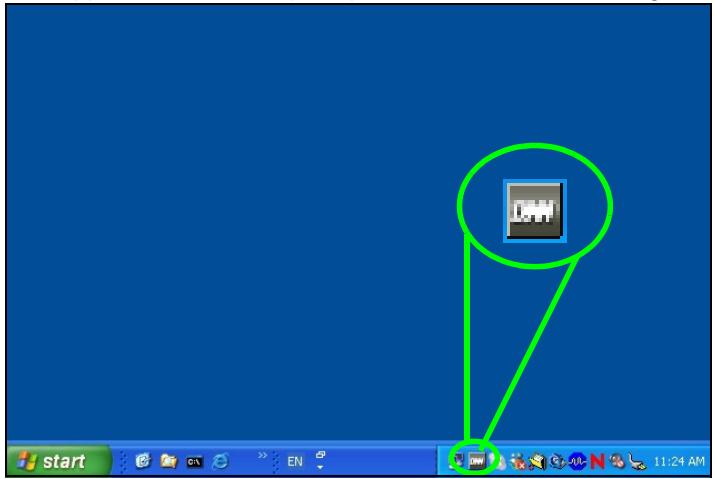

7 Una volta completata l'installazione, nell'area di notifica della barra delle applicazioni (generalmente nell'angolo inferiore destro) viene visualizzata questa icona. Fare doppio clic sull'icona per aprire le schermate di configurazione del server.

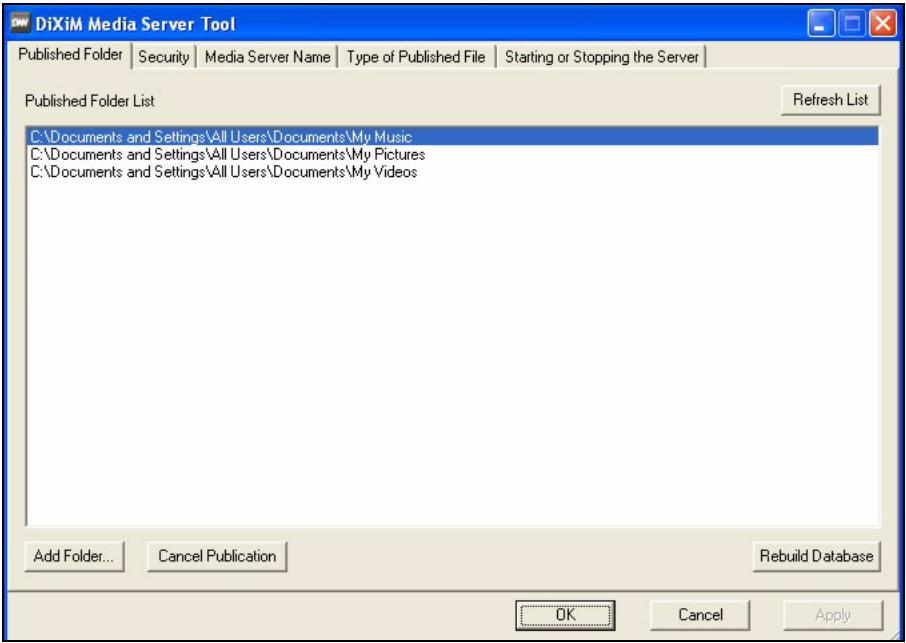

8 Il Published Folder List (elenco delle cartelle pubblicate) elenca le cartelle di file che il computer dovrà condividere con DMA-1000.
- Per impostazione predefinita sono incluse le cartelle Musica, Immagini e Video.
- Per condividere altri file, fare clic sul pulsante Add Folder (aggiungi cartella) e selezionare la cartella da condividere.
- Per rimuovere una cartella dall'elenco, selezionarla e quindi fare clic su Cancel Publication (annulla pubblicazione).
2 Collegamento del DMA-1000
Spegnere la TV prima di collegare il DMA-1000.


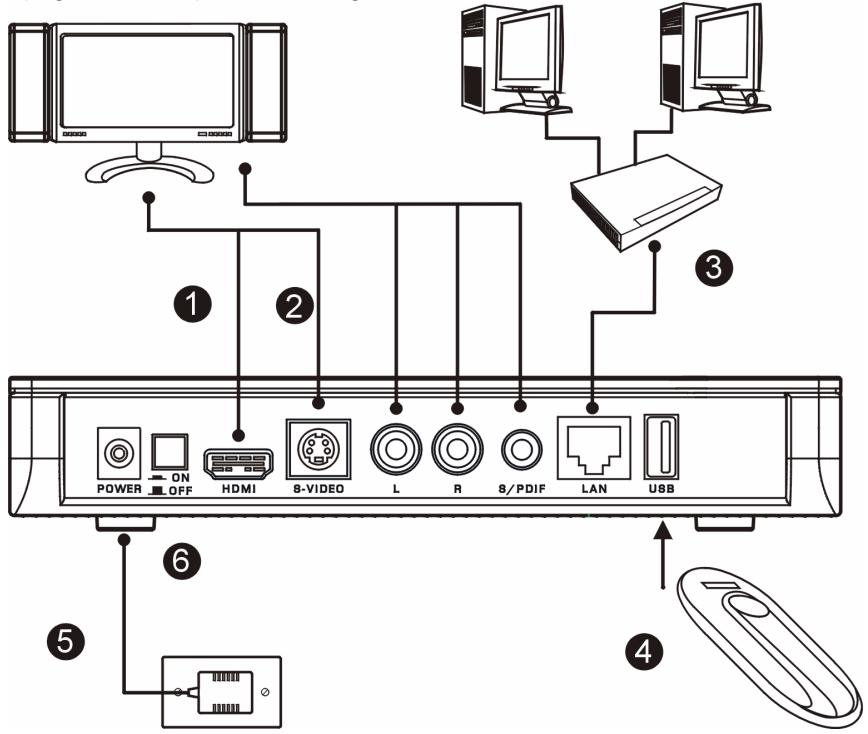

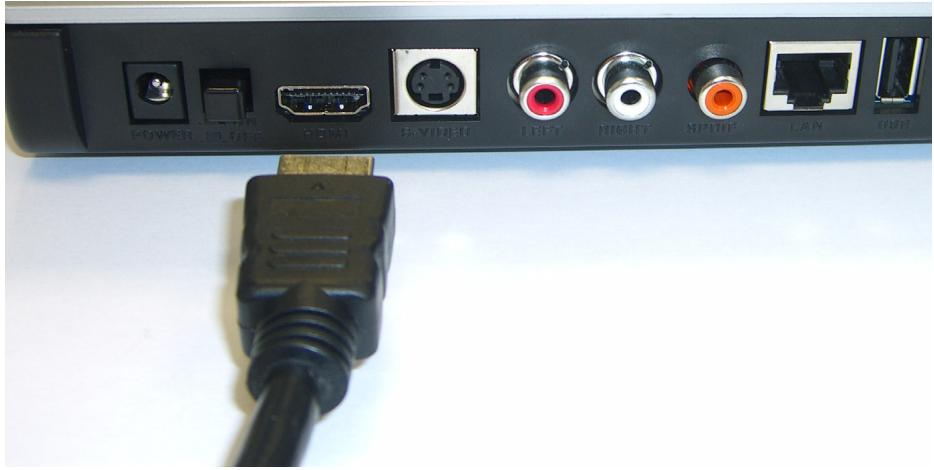

1 Se la TV dispone di un connettore HDMI, utilizzare un cavo HDMI per collegare il connettore HDMI del DMA-1000 (vedere figura) alla TV.
2 Se la TV non dispone di un connettore HDMI:

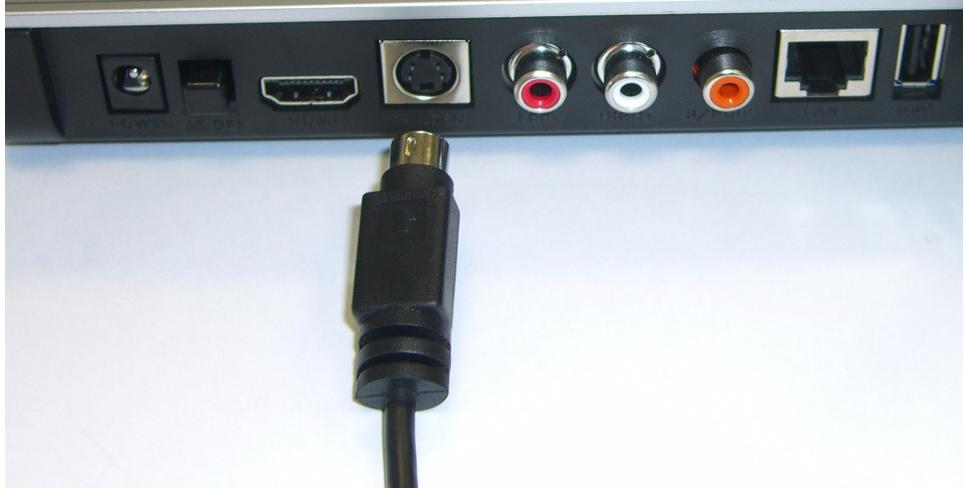

A Utilizzare un cavo S-video per collegare il connettore S-VIDEO del DMA-1000 (vedere figura) alla TV.

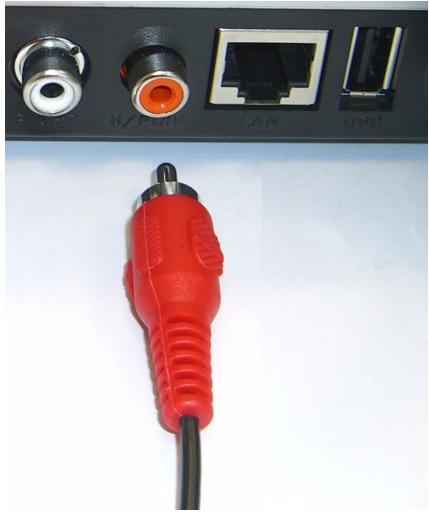

B Se la TV o il sistema audio dispone di un cavo S/PDIF coassiale, utilizzare un cavo RCA per collegarlo al jack S/PDIF del DMA-1000 (vedere figura).

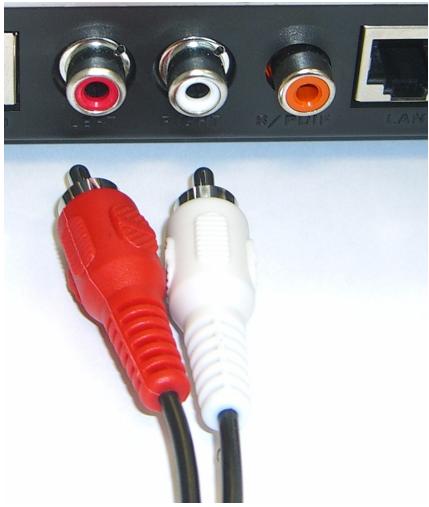

C Se la TV o il sistema audio non dispone di un jack S/PDIF coassiale, utilizzare cavi RCA per eseguire il collegamento ai jack LEFT e RIGHT del DMA-1000 (vedere figura).
3 Collegare la porta LAN del DMA-1000 se i file contenuti si trovano sul computer. Il software Media Server deve già essere installato. Saltare al prossimo passo se si riprodurranno file solo da una penna USB.
- Utilizzare il cavo Ethernet con fili non intrecciati (di colore grigio alla scrittura del presente documento) per eseguire il collegamento a uno switch, router o hub Ethernet.

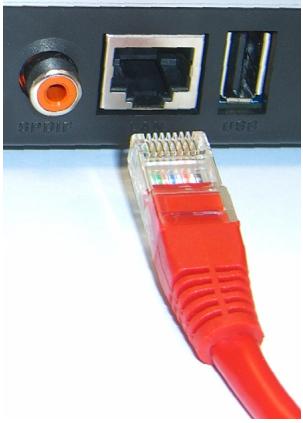

- Utilizzare il cavo Ethernet con fili intrecciati (di colore rosso alla scrittura del presente documento) per eseguire il collegamento direttamente al computer.
4 Per riprodurre file da una penna di memorizzazione USB, eseguire il collegamento alla porta USB del DMA-1000 (opzionale se si esegue il collegamento alla porta LAN).
5 Collegare la presa POWER ad una fonte di alimentazione utilizzando esclusivamente l'alimentatore fornito in dotazione.
6 Il computer deve già essere acceso. Accedere TV e DMA-1000.
1 Osservare la parte anteriore dell'unità. Il LED STATUS si accende.
2 La spia LAN e/o la spia USB si accendono.
Se le spie non si accendono, controllare i collegamenti.
3 Condivisione dei file
1 Osservare la schermata del computer. Attendere il rilevamento di DMA-1000 da parte del Media Server e l'apertura della finestra popup con l'indirizzo IP del DMA-1000. Se lo DMA-1000 non ottiene automaticamente un indirizzo
DiXiM Media Server Helper
169.254.51.156
IP, esso utilizza Auto-IP per assegnare esso stesso un indirizzo IP. Se anche il computer ottiene automaticamente un indirizzo IP, il computer e lo DMA-1000 potranno comunicare. Consultare la Guida per l'utente se occorre configurare lo DMA-1000 con un indirizzo IP statico. Fare clic in un punto qualsiasi di questa finestra.
Può essere necessaria un'attesa di 2 o 3 minuti. Se la finestra non viene visualizzata, controllare i LED e i collegamento del DMA-1000 e utilizzare l'interruttore di alimentazione per spegnere e riaccendere il DMA-1000.

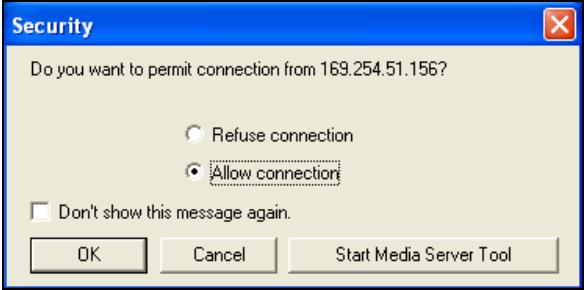

2 Selezionare Allow Connection (consenti connessioni) e scegliere OK.

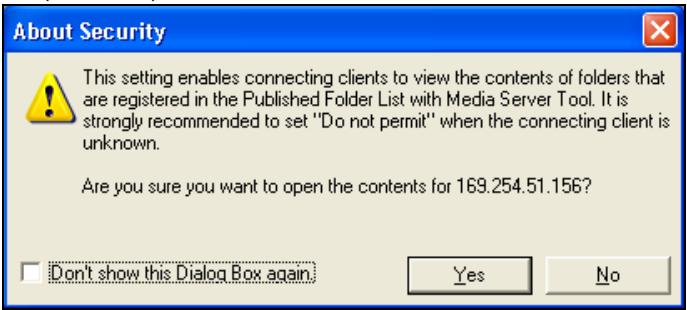

3 Fare clic su Yes (sì) per consentire al DMA-1000 di accedere ai file pubblicati (condivisi).
4 Riproduzione dei file
Impostare l'ingresso della TV al collegamento del DMA-1000 (HDMI oppure S-Video). Ricordare di cambiare ingresso quando si desidera utilizzarne un altro.
1 Osservare la TV. DMA-1000 ordina automaticamente i file sul server nei menu MUSIC, VIDEO e PHOTO. I file presenti su una penna USB si trovano sotto il menu USB.
Numero di Media Server rilevati dal DMA-1000.
2 Installare le batterie nel telecomando.
3 Puntare il telecomando in direzione del DMA-1000.
4 Utilizzare il telecomando per navigare tra i menu e riprodurre i file.

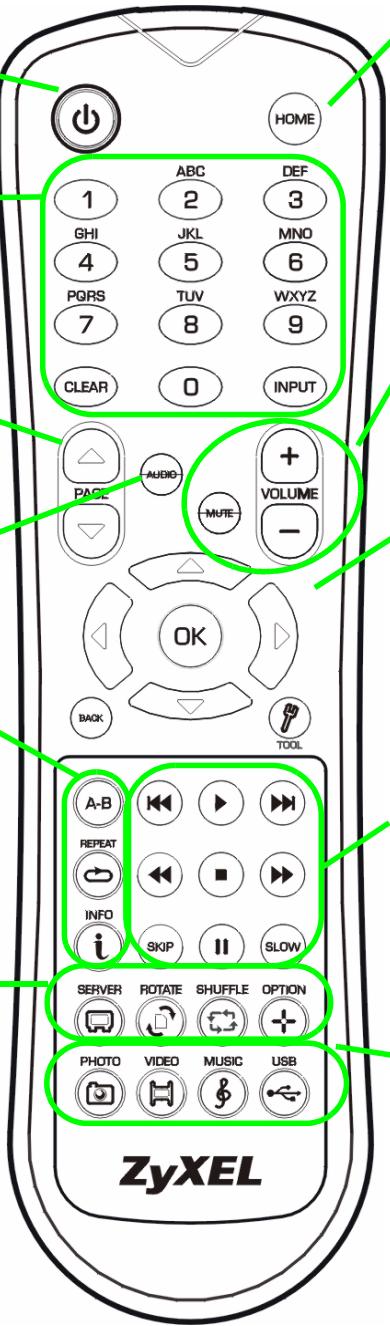

Power consente di commutare tra le modalità standby e funzionamento.
Utilizzare i tasti da 0 a 9, CLEAR (cancella) e INPUT (ingresso) per immettere i numeri (come per singole scene oppure orari).
PAGE su/giù scorre su o già l'elenco alla pagina precedente o successiva.
AUDIO commuta l'uscita audio tra gli altoparlanti sinistro, destro e stereo.
A-B consente di selezionare i tempi di inizio e stop per un intervallo di ripetizione. REPEAT (ripeti) esegue la riproduzione ciclica del file. INFO visualizza i dettagli relativi al file in riproduzione.
SERVER apre un menu in cui è possibile selezionare un Media Server.
ROTATE (ruota) consente di ruotare una foto di 90° in senso orario.
SHUFFLE (casuale) riproduce l'elenco di brani (preferiti) in ordine casuale.
OPTION (opzioni) apre un menu in cui è possibile configurare le impostazioni del DMA-1000.
Tornare al menu principale.
MUTE disattiva l'audio.
VOLUME su/giù consente di regolare il volume.
Utilizzare i pulsanti OK, BACK (indietro) e freccia per navigare tra i menu e riprodurre i file. TOOL (strumenti) apre il menu TOOL in cui sono presenti opzioni aggiuntive (vedere la Guida dell'utente).
Questi pulsanti eseguono le funzioni precedente, play, successivo, indietro, stop, avanzamento rapido, salta, pausa e rallentatore durante la riproduzione dei file.
PHOTO (foto) apre un menu di file immagine da visualizzare. VIDEO apre un menu di file video da riprodurre.
MUSIC apre un meni di file musicali da riprodurre.
USB apre il menu dei file presenti sul dispositivo USB.
Esempio di riproduzione dei file video
1 Premere il pulsante VIDEO del telecomando per aprire il menu VIDEO.

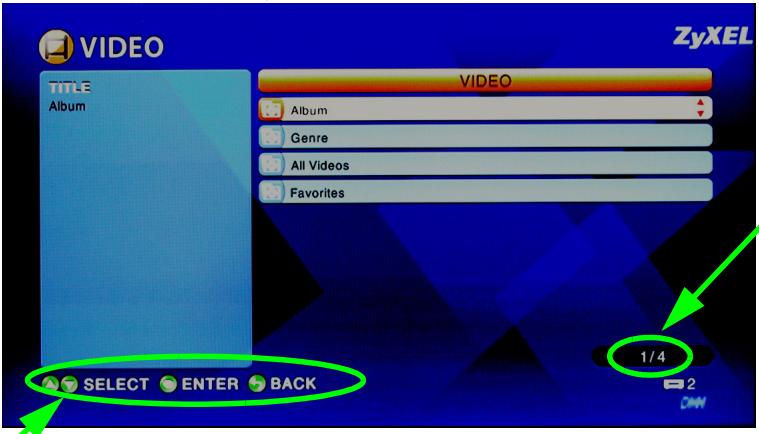

2 I file video sono disposti in cartelle.
Il numero dell'elemento correntemente selezionato seguito dal numero totale di elementi presenti nel menu.
Istruzioni di navigazione del menu. In questo esempio, utilizzare i pulsanti freccia e OK per selezionare una cartella per la visione dei file video ordinati con tale criterio. Oppure utilizzare il pulsante BACK (indietro) per salire nella struttura dei menu di un livello.

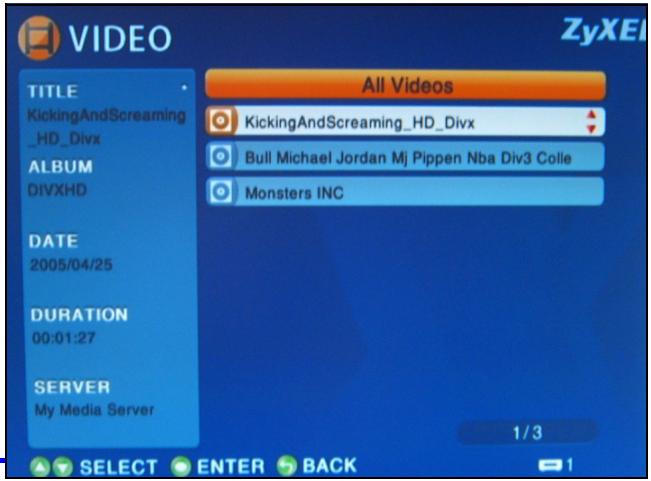

3 In questo esempio, utilizzare i pulsanti freccia e OK del telecomando per selezionare la cartella All Videos (tutti i video). Sulla destra viene visualizzato un elenco di tutti i file video. Sulla sinistra appaiono le informazioni relative al file correntemente selezionato.
4 Utilizzare i pulsanti freccia e OK del telecomando per selezionare e riprodurre un file video.
I file con formati o codec non supportati possono non essere visualizzati correttamente.
DMA-1000 supporta i seguenti formati di file. Cedere la Guida dell'utente per ulteriori informazioni.
| Audio | Dolby Digital, DVD-Audio, MPEG-1 e MPEG-2 Layer I, II e III(MP3), MPEG-2 BC Layer I, II e III multicanale, MPEG-2 e MPEG-4 AAC-LC, WMA9. |
| Video | Profili MPEG-1, MPEG-2 MP@ML, MPEG-4 semplici e avanzati, file AVI MPEG-4 e WMV versione 9. |
| Foto | TIFF, PNG, GIF, BMP, JPEG e JPEG2000. |
Requisiti
In caso di problemi nell'installazione del software Media Server, verificare che il computer soddisfi i requisiti seguenti.
| Microsoft Windows XP Home Edition Service Pack 1 o successivo, Professional Service Pack 1 o successivo, oppure Media Center Edition 2005 Update Rollup o successivo.*È necessario adoperare un utente dotato di privilegi amministrativi per installare il software Media Server. | |
| Software | Windows Media Player 9 o successivoMicrosoft DirectX 9.0 o successivo |
| CPU | Celeron 1GHz o superiore, Pentium III o superiore (consigliato Pentium III 1GHz o superiore) o compatibile |
| Memoria | Consigliati 256 MB o quantità superiore |
| Periferiche | Unità CD-ROM |
| Disco rigido | 300 MB o quantità superiore. |
