Тип продукта	Мультимедийный усилитель мощности
Бренд	YAMAHA
Модель	DMA-1000
Питание	В комплекте сетевой адаптер
Подключение	HDMI, S-Video, коаксиальный S/PDIF, RCA (Л/П), Ethernet (LAN), USB
Поддерживаемые аудиоформаты	Dolby Digital, MPEG-1/2/3, MPEG-2/4 AAC, WMA9
Поддерживаемые видеоформаты	MPEG-1/2/4, WMV9
Поддерживаемые форматы изображений	JPEG, JPEG2000, BMP, GIF, PNG, TIFF
Основные функции	Воспроизведение аудио-, видео- и фотофайлов из сети или с USB-накопителя; управление с пульта ДУ; встроенный медиасервер
Вес	Около 1,5 кг (приблизительно)
Размеры (Д x Ш x В)	Около 280 x 200 x 60 мм (приблизительно)
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 20% до 80% (без конденсации)
Уход и чистка	Протирайте мягкой сухой тканью. Не используйте растворители.
Безопасность	Используйте только прилагаемый адаптер. Не подвергайте воздействию влаги. Выключайте перед подключением/отключением.
Запасные части и ремонт	Запасные части не указаны. Для ремонта обращайтесь в службу поддержки YAMAHA.
Содержимое упаковки	DMA-1000, сетевой адаптер, HDMI-кабель, пульт ДУ, батарейки, CD-ROM с ПО медиасервера, руководство пользователя

Часто задаваемые вопросы - DMA-1000 YAMAHA

Как подключить DMA-1000 к телевизору?

Используйте кабель HDMI, если ваш телевизор имеет вход HDMI. В противном случае используйте кабель S-Video для видео и кабель RCA (левый/правый) или коаксиальный S/PDIF для аудио. Затем подключите сетевой адаптер и включите устройство.

Как установить программное обеспечение медиасервера?

Вставьте прилагаемый CD-ROM в компьютер (Windows XP). Нажмите Setup и следуйте инструкциям мастера. Введите имя пользователя и серийный номер сервера (находится в текстовом файле на CD). Подтвердите настройку брандмауэра Windows.

Как воспроизводить файлы с USB-накопителя?

Подключите USB-накопитель к USB-порту DMA-1000. Нажмите кнопку USB на пульте ДУ для доступа к файлам. Вы можете просматривать и воспроизводить аудио-, видео- и фотоконтент.

Что делать, если индикаторы LAN или USB не горят?

Проверьте соединения: кабель Ethernet должен быть надежно подключен для индикатора LAN, USB-накопитель должен быть правильно вставлен для индикатора USB. Убедитесь, что другой конец подключен к сетевому коммутатору или включенному компьютеру.

Какие форматы файлов поддерживаются?

Аудио: Dolby Digital, MP3, MPEG-2/4 AAC, WMA9. Видео: MPEG-1/2/4, WMV9. Фото: JPEG, JPEG2000, BMP, GIF, PNG, TIFF.

Как использовать пульт ДУ?

Вставьте батарейки, направьте пульт на переднюю панель DMA-1000. Используйте кнопки со стрелками и OK для навигации. Кнопки VIDEO, MUSIC, PHOTO и USB позволяют получить доступ к категориям. VOLUME регулирует громкость, MUTE отключает звук.

Как обмениваться файлами с компьютера?

После установки медиасервера DMA-1000 автоматически обнаруживает компьютер. На экране компьютера нажмите Allow Connection и Yes, чтобы разрешить доступ. Общие папки (My Music, My Pictures, My Videos) появятся на телевизоре.

Что делать, если DMA-1000 не обнаруживает медиасервер?

Подождите 2–3 минуты. Если ничего не происходит, проверьте, горят ли индикаторы LAN. Перезагрузите DMA-1000 кнопкой питания. Убедитесь, что брандмауэр компьютера разрешает работу программного обеспечения сервера.

Как отрегулировать громкость?

Используйте кнопки VOLUME + и VOLUME - на пульте ДУ. Громкость отображается на экране. Вы также можете отключить звук кнопкой MUTE.

Где найти серийный номер медиасервера?

При установке с CD-ROM открывается текстовый файл, содержащий серийный номер. Скопируйте его и вставьте в поле Serial Number на экране регистрации.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMA-1000 YAMAHA

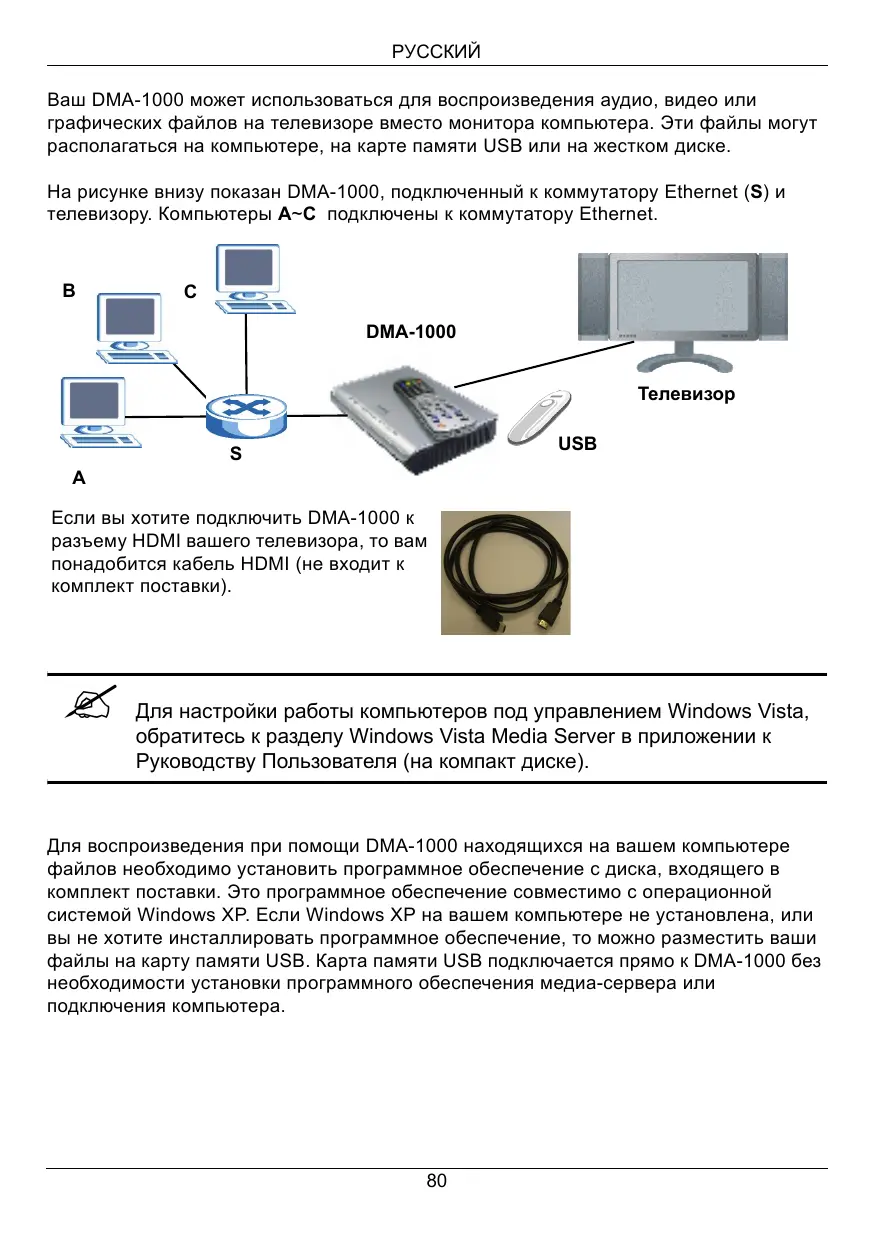

Ваш DMA-1000 может использоваться для воспроизведения аудио, видео или графических файлов на телевизоре вместо монитора компьютера. Эти файлы могут располагаться на компьютере, на карте памяти USB или на жестком диске.

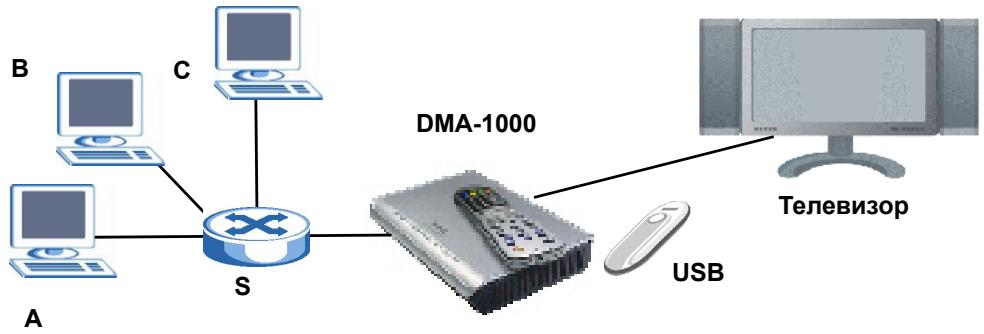

На рисунке внизу показан DMA-1000, подключенный к коммутатору Ethernet (S) и телевизору. Компьютеры A\~C подключены к коммутатору Ethernet.

Если вы хотите подключить DMA-1000 к разъему HDMI вашего телевизора, то вам понадобится кабель HDMI (не входит к комплект поставки).

Для настройки работы компьютеров под управлением Windows Vista, обратитесь к разделу Windows Vista Media Server в приложении к Руководству Пользователя (на компакт диске).

Для воспроизведения при помощи DMA-1000 находящихся на вашем компьютере файлов необходимо установить программное обеспечение с диска, входящего в комплект поставки. Это программное обеспечение совместимо с операционной системой Windows XP. Если Windows XP на вашем компьютере не установлена, или вы не хотите инсталлировать программное обеспечение, то можно разместить ваши файлы на карту памяти USB. Карта памяти USB подключается прямо к DMA-1000 без необходимости установки программного обеспечения медиа-сервера или подключения компьютера.

В следующих разделах руководства мы расскажем вам как просматривать файлы на компьютерах или карте памяти USB.

Просмотр файлов на компьютере

1 Установка программного обеспечения Media Server
2 Подключение DMA-1000 3 Совместный доступ к файлам
4 Воспроизведение файлов

Просмотр файлов на карте памяти USB

2 Подключение DMA-1000
4 Воспроизведение файлов

1 Установка программного обеспечения Media Server

На каждом компьютере, который будет обмениваться файлами с DMA-1000 необходимо установить программное обеспечение медиа-сервера.

Вы можете установить это ПО только на компьютер с Windows XP. Смотрите Требования для получения дополнительной информации.

1 Вставьте установочный диск в дисковод CD-ROM вашего компьютера. Щелкните Setup (Установить) в появившемся окне.

ZyXEL

Если это окно не появляется автоматически, то дважды щелкните на приложении setup.exe.

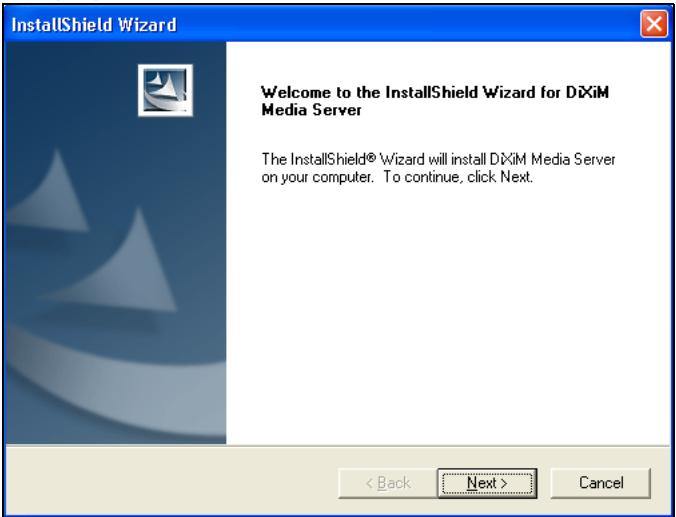

2 Появится окно мастера установки. Следуйте инструкциям по установке программного обеспечения.

При возникновении проблем с установкой или использованием медиа- сервера обратитесь к разделу, где описаны системные требования.

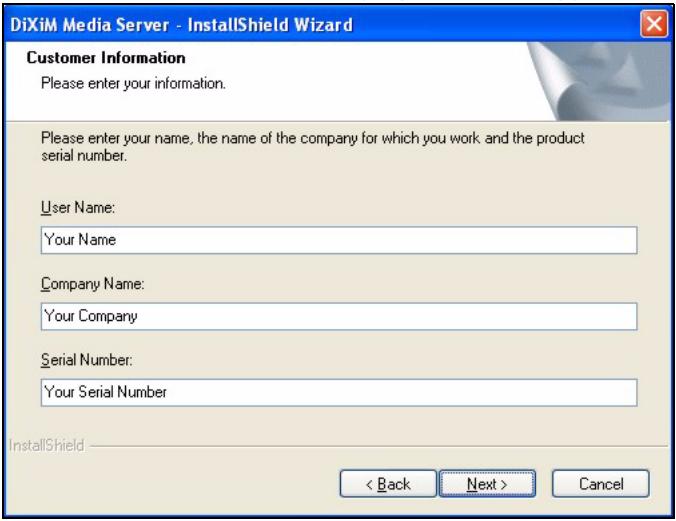

3 Введите информацию в этом окне. Введите имя пользователя (рекомендуется до 64 символов). Название компании вводится по выбору (рекомендуется до 64 символов). В окне, которое появится после установки CD-диска, щелкните Registration (Регистрация) (смотрите страницу 81). Затем щелкните на Media Server Serial Number (Серийный номер медиа-сервера), чтобы открыть текстовый

файл с серийным номером. Скопируйте и вставьте серийный номер в показанное здесь поле Serial Number (Серийный номер).

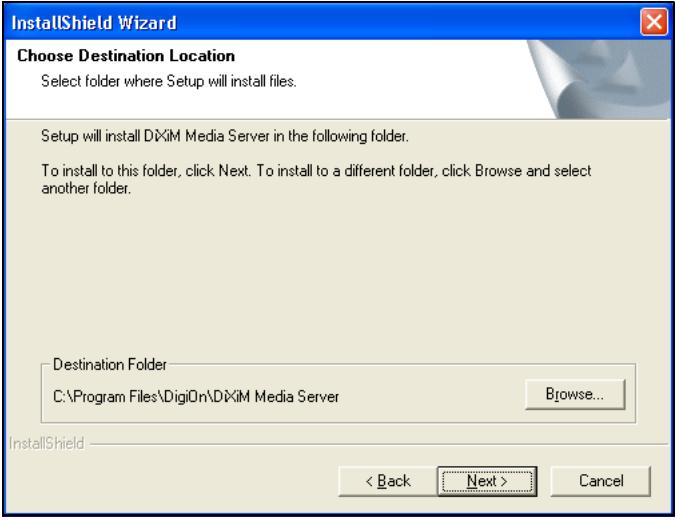

4 Выберите папку для установки ПО (или просто оставьте значение по умолчанию).

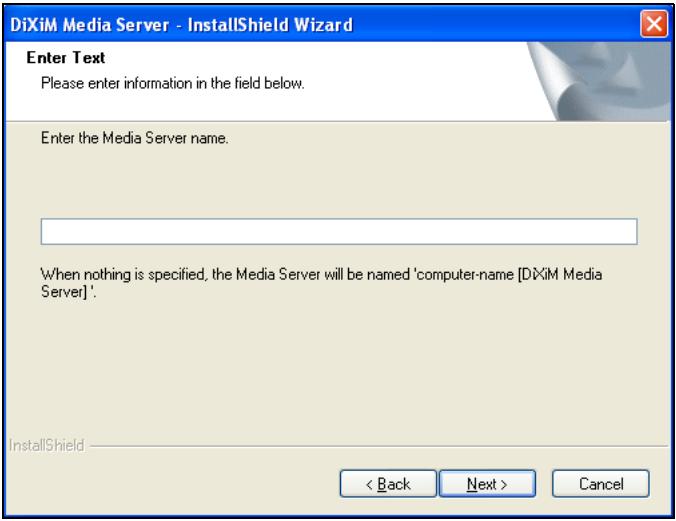

5 Вы можете присвоить медиа-серверу имя, которое будет отображаться DMA-1000 на экране телевизора. При установке медиа-сервера на несколько компьютером,

полезно присваивать им уникальные имена. Рекомендуемая длина имени до 34 символов.

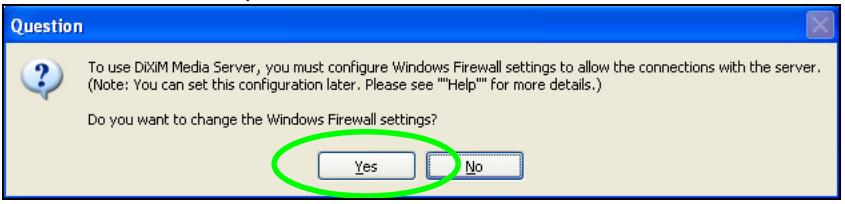

6 При появлении окна с запросом на установку конфигурации брандмауэра Windows XP щелкните Yes (Да). Это позволит DMA-1000 получить доступ к файлам на вашем компьютере.

Обратитесь к соответствующему руководству пользователя, если на вашем компьютере установлен другой брандмауэр (например, ZoneAlarm) и он нуждается в настройке.

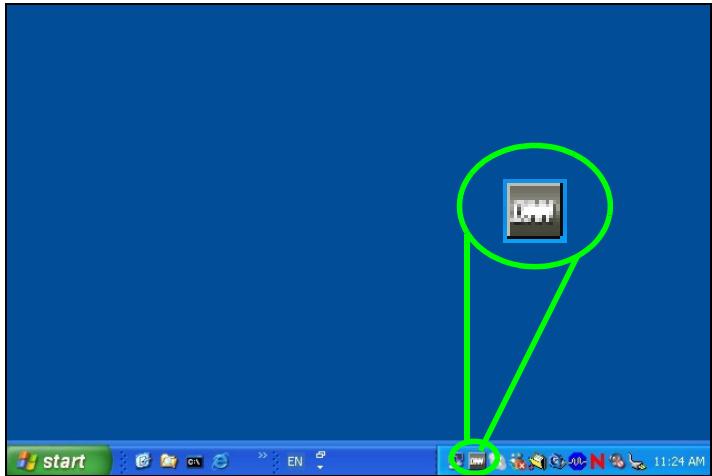

7 Этот значок появится в системном тree (обычно в нижнем правом углу) по окончании установки. Чтобы открыть окно настройки конфигурации сервера дважды щелкните на этом значке.

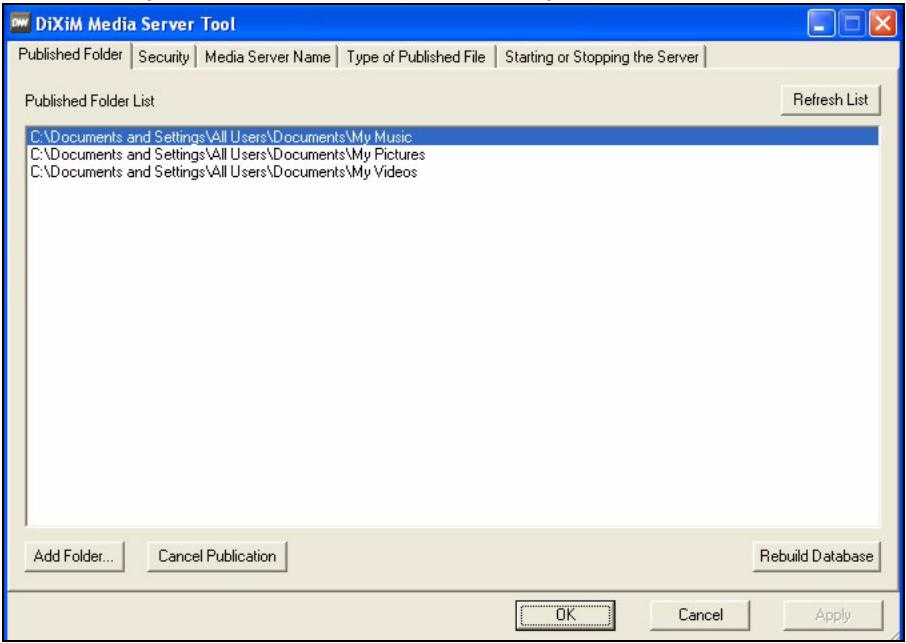

8 В списке Published Folder List (Список опубликованных папок) приведены папки, которые используются совместно вашим компьютером и DMA-1000.

• Ваши папки My Music (Моя музыка), My Pictures (Мои рисунки) и My Videos (Мое видео) добавляются в этот список по умолчанию.
• Для совместного использования других папок щелкните на кнопке Add Folder (Добавить папку) и выберите папку для публикации на сервере.

- Чтобы удалить папку из списка, выберите ее щелчком мыши, а затем нажмите кнопку Cancel Publication (Отменить публикацию).

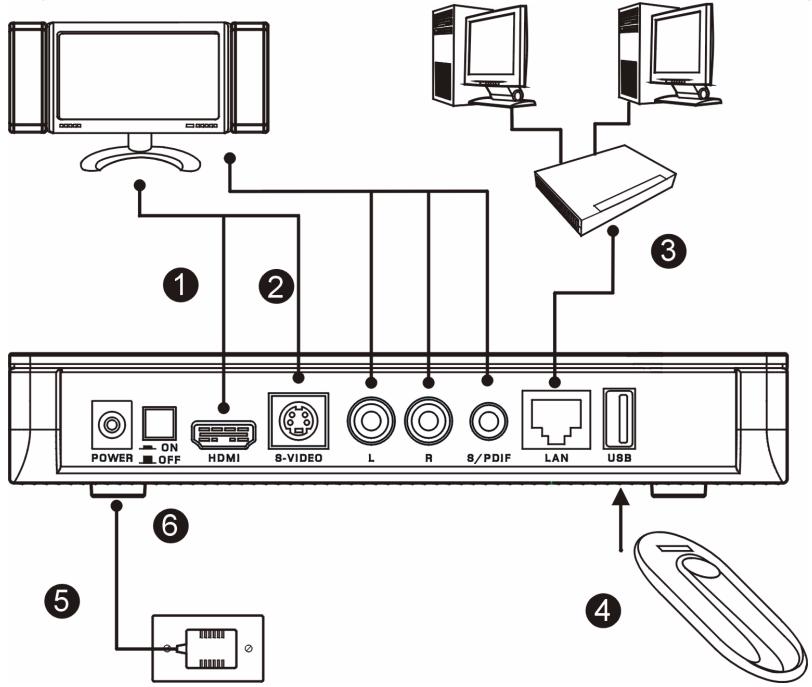

2 Подключение DMA-1000

Перед подключением DMA-1000 необходимо выключить телевизор.

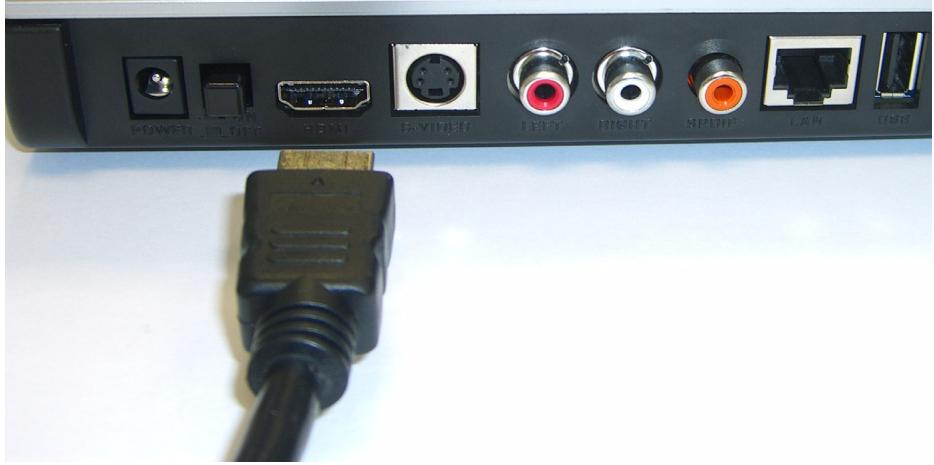

1 Если ваш телевизор имеет разъем HDMI, то к нему можно подключить расположенный на DMA-1000 разъем HDMI при помощи кабеля HDMI, который не входит к комплект поставки.

2 Если ваш телевизор не имеет разъема HDMI:

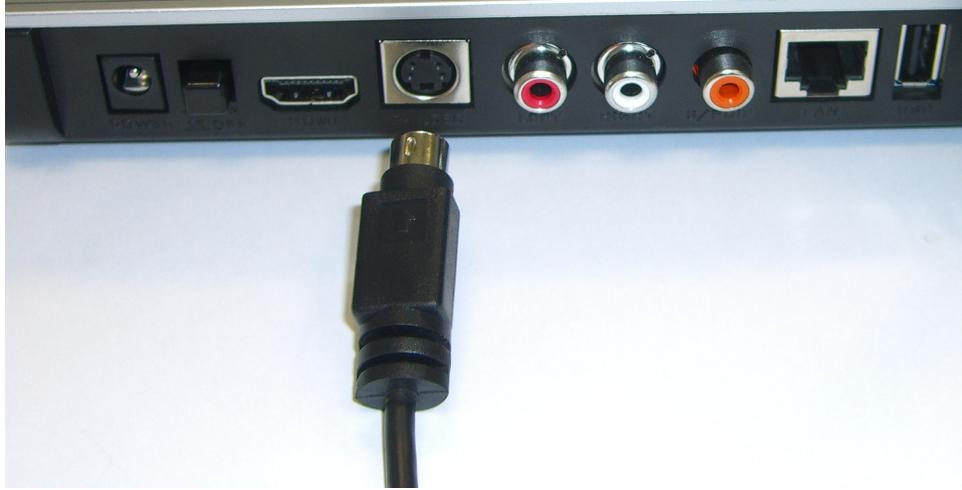

А При помощи кабеля S-video соедините разъемы S-VIDEO вашего DMA-1000 и телевизора.

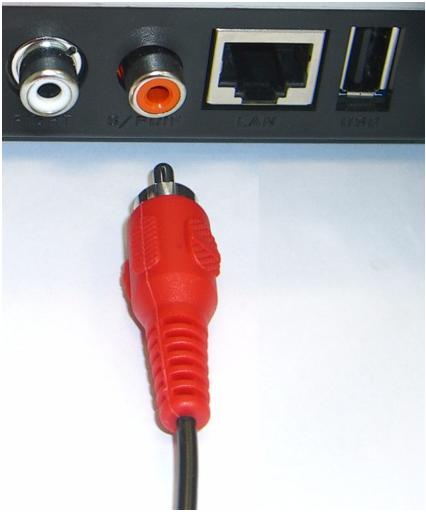

В Если ваш телевизор или аудио-система оборудована коаксиальным разъемом S/PDIF, то используйте кабель RCA для подключения их к разъему S/PDIF (показан) вашего DMA-1000.

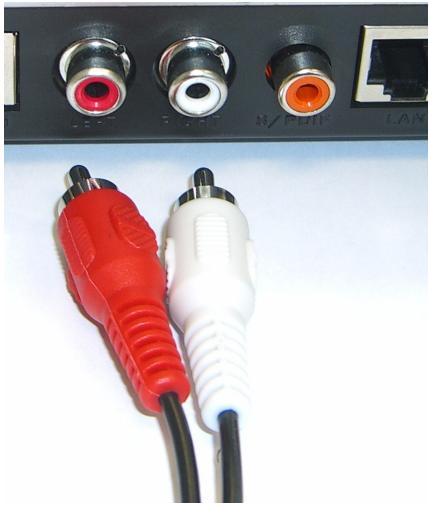

С Если ваш телевизор или аудио-система не имеют коаксиального разъема S/PDIF, то используйте кабели RCA для подключения их к LEFT (ЛЕВОМУ) и RIGHT (ПРАВОМУ) разъемам (показано) вашего DMA-1000.

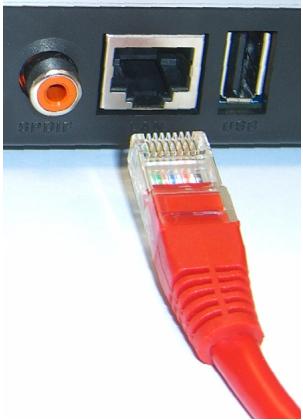

3 Подключите порт LAN вашего DMA-1000, если на компьютере находятся файлы для воспроизведения. При этом уже должно быть установлено программное обеспечение медиа-сервера. Пропустите следующий шаг установки, если вы будете воспроизводить файлы только с карты памяти USB.

• Используйте прямой кабель Ethernet (серого цвета на момент написания этого руководства) для подключения к коммутатору или маршрутизатору Ethernet.
• Используйте перекрестный кабель Ethernet (красного цвета на момент написания этого руководства) для подключения непосредственно к вашему компьютеру.

4 Если вы хотите воспроизводить файлы с карты памяти USB, то подключите ее к USB-порту вашего DMA-1000. (При подключении к порту LAN (ЛВС) это необязательно.).

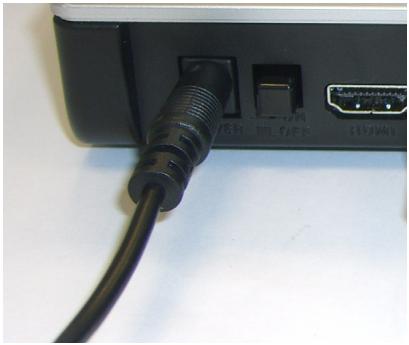

5 Подключите розетку POWER (ПИТАНИЕ) к электросети при помощи входящего к комплект поставки блока питания.
6 Ваш компьютер должен быть включен в этот момент. Включите телевизор и DMA-1000.

2.1 Проверьте индикаторы (лампочки).

Посмотрите на индикаторы на передней части устройства.

1 К этому моменту индикатор STATUS (СОСТОЯНИЕ) должен быть активен.
2 Также должны быть активны индикатор LAN и/или USB.

Если индикаторы не загораются, то проверьте соединения.

3 Совместный доступ к файлам

1 Посмотрите на экран компьютера. Подождите, пока медиа-сервер обнаружит DMA-1000 и выведет окно с IP-адресом DMA-1000. Если DMA-1000 не получит IP-адрес автоматически, то он использует

DiXiM Media Server Helper

169.254.51.156

функцию Auto-IP для его самостоятельного назначения. Если ваш компьютер также получает IP-адрес автоматически, то он будет способен связаться с DMA-1000. Если вам необходимо назначить DMA-1000 статический IP-адрес, то обратитесь к Руководству пользователя. Щелкните на любой части этого окна.

Возможно, вам придется подождать две-три минуты. Если окно не появляется, то проверьте индикаторы DMA-1000 и надежность соединения. Перезапустите DMA-1000, используя кнопку включения питания.

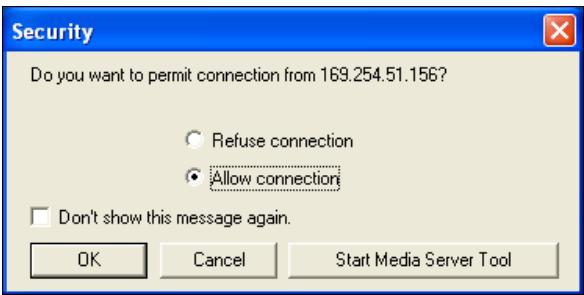

2 Выберите Allow Connection (Разрешить подключения) и щелкните на кнопке ОК.

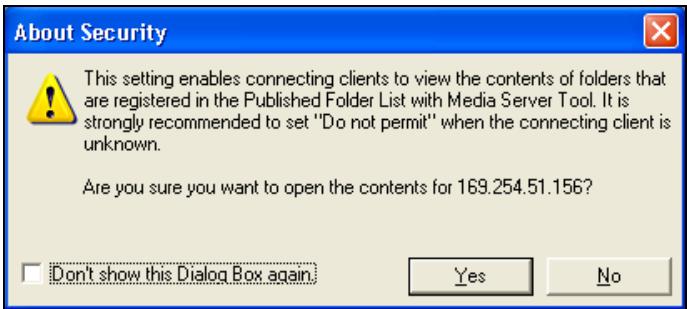

3 Щелкните на Yes (Да) для разрешения доступа DMA-1000 к вашим опубликованным (общим) файлам.

4 Воспроизведение файлов

Переключите вход вашего телевизора на соединение с DMA-1000 (HDMI или S-Video). Не забывайте вносить изменения в настройки при переходе на использование другого входа.

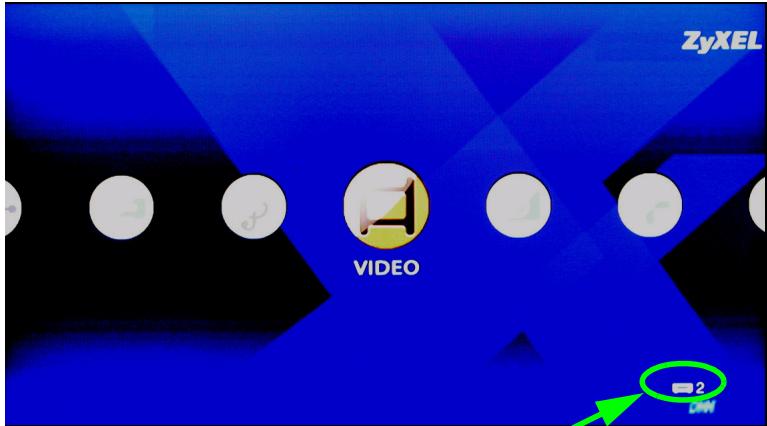

1 Посмотрите на экран телевизора. Ваш DMA-1000 автоматически отсортирует файлы на сервере по категориям MUSIC (Музыка), VIDEO (Видео) и PHOTO (Фотографии). Файлы на карте памяти USB будут доступны в меню USB.

Количество обнаруженных DMA-1000 медиа-серверов.

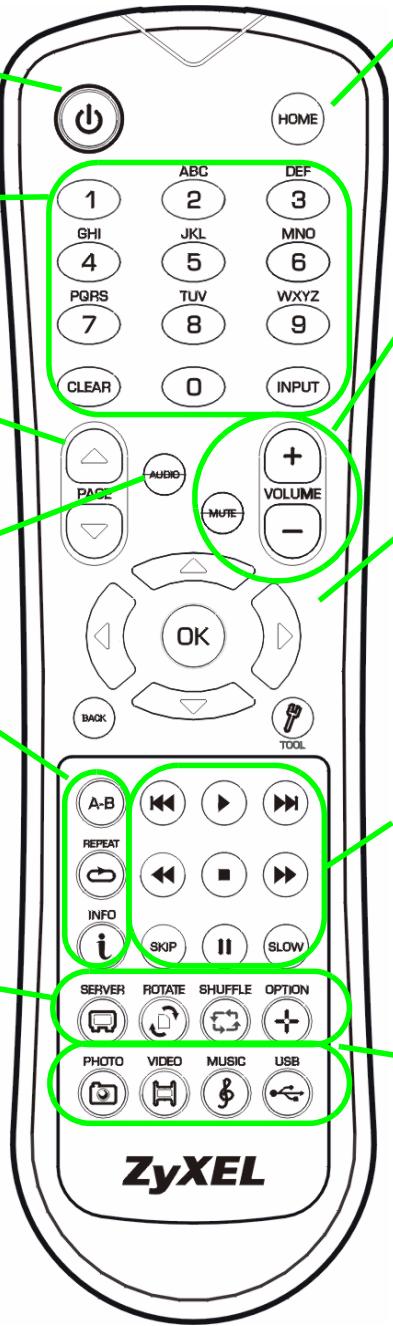

2 Установите батарейки в пульт дистанционного управления.
3 Направьте пульт дистанционного управления на переднюю панель DMA-1000.

4 Выберите с его помощью меню и файлы для воспроизведения..

Power (Питание)

выполняет переключение между режимами готовности и ожидания.

Для ввода чисел используйте кнопки 0\~9,

CLEAR (Очистить) и INPUT

(Ввод) (как для отдельных сцен или количества повторов).

PAGE up/down (Страница вверх/вниз) вывод предыдущей или последующей страницы списка.

AUDIO (Аудио) - переключает аудио-выход между левым, правым каналом и режимом стерео.

A-B - позволяют выбрать время начала и завершения для повторяющего фрагмента.

REPEAT (Повтор)- включает циклическое воспроизведение файла.

INFO (Инфо) - показывает информацию о текущем файле.

SERVER (Сервер) - открывает меню, в которым вы выбираете медиа-сервер.

ROTATE (Повернуть)- поворот фотографии на 90 градусов по часовой стрелке.

SHUFFLE (Случайный)- воспроизведение вашего списка произведения (избранного) в случайном порядке.

OPTION (Настройки) - открывает меню настроек DMA-1000.

Возврат в главное меню

MUTE (Звук) - выключает ЗВУК.

Кнопки VOLUME up/down (Громкость +/-) используются для регулировки громкости.

Для выбора меню и файлов используйте кнопки ОК, ВАСК (Назад) и кнопки со стрелками.

TOOL (Инструменты) открывает контекстное меню

TOOL (Инструменты) для расширенной настройки (смотрите руководство пользователя).

Эти кнопки служат для ввода команд при воспроизведении файла: вернуться к предыдущему, воспроизведение, следующий, реверс, стоп, быстрая перемотка вперед, пропустить, пауза и медленное воспроизведение.

PHOTO (Фото) - открывает меню выбора фотографий для просмотра.

VIDEO (Видео) - открывает меню выбора видеофайлов для воспроизведения.

MUSIC (Музыка) - открывает меню выбора аудиофайлов для воспроизведения.

USB - открывает меню выбора файлов на карте памяти USB.

Пример воспроизведения видеофайлов.

1 Нажмите на кнопку VIDEO (Видео) пульта дистанционного управления и войдите в меню VIDEO (Видео).

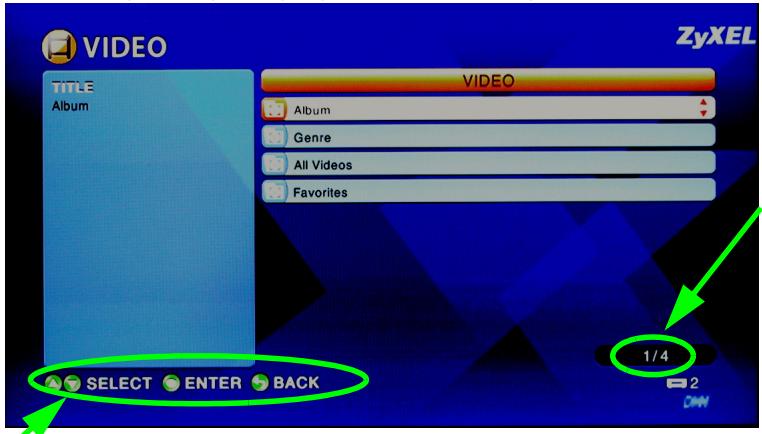

2 Видеофайлы рассортированы по категориям.

Количество

выбранных в

данный момент

элементов

указывается рядом с

общим количеством

файлов в меню.

Инструкции по перемещению между меню. В этом примере при помощи кнопок со стрелками и кнопки OK выберите папку для просмотра файлов, отсортированных по данному критерию. Или нажмите кнопку BACK (Назад) для возврата в основное меню.

3 В этом примере при помощи кнопок пульта со стрелками и кнопки OK выберите папку All Videos (Все видео). Справа будет выведен список всех видеофайлов. Информация о выбранном в данный момент файле будет показываться слева.

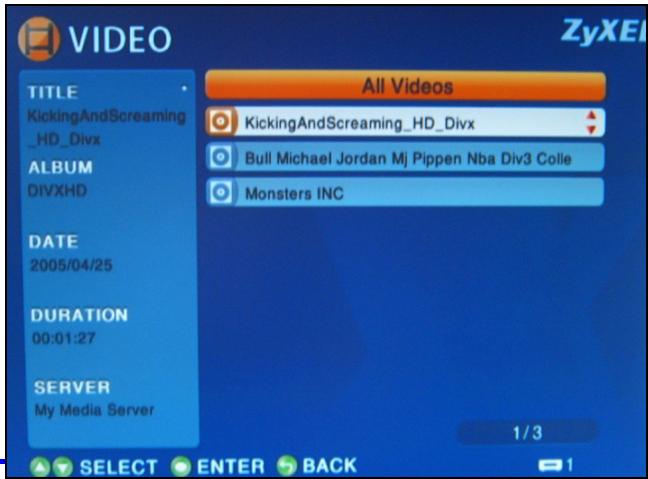

4 При помощи кнопок пульта со стрелками и кнопки ОК выберите файл для воспроизведения.

Файлы в неподдерживаемых форматах и кодеках могут воспроизводиться некорректно.

Ваш DMA-1000 поддерживает следующие форматы.

Аудио	Dolby Digital, DVD-Audio, MPEG-1, MPEG-2 Layers I, II и III(MP3), MPEG-2 BC multi-channel Layers I, II и III, MPEG-2 и MPEG-4 AAC-LC, WMA9.
Видео	MPEG-1, MPEG-2 MP@ML, MPEG-4 простой и расширенный профиль, файлы MPEG-4 AVI и WMV версии 9.
Фото	TIFF, PNG, GIF, BMP, JPEG и JPEG2000.

Требования

При возникновении проблем с установкой медиа-сервера проверьте выполнение следующих системных требований.

Microsoft Windows XP Home Edition Service Pack 1 или выше, Professional Service Pack 1 или выше, Media Center Edition 2005 Update Rollup или выше.*Для установки ПО медиа-сервера вы должны войти в систему с административными правами.
Программное обеспечение	Windows MediaPlayer 9 или вышеMicrosoft DirectX 9.0 или выше
ЦПУ	Celeron 1ГГц или выше, Pentium III или выше (рекомендуется Pentium III 1ГГц или выше) или другие совместимые
Память	Рекомендуется 256Мб или выше
Периферия	Привод CD-ROM
Жесткий диск	300Мб или больше.

Процедура просмотра информации о сертификации продукта

1 Посетите сайт www.zyxel.com
2 Выберите ваш продукт из выпадающего списка на домашней странице ZyXEL и перейдите на его страницу.
3 Выберите на этой странице сертификат, который вы хотите просмотреть.
