BEDIENUNGSANLEITUNG DMA-1000 YAMAHA

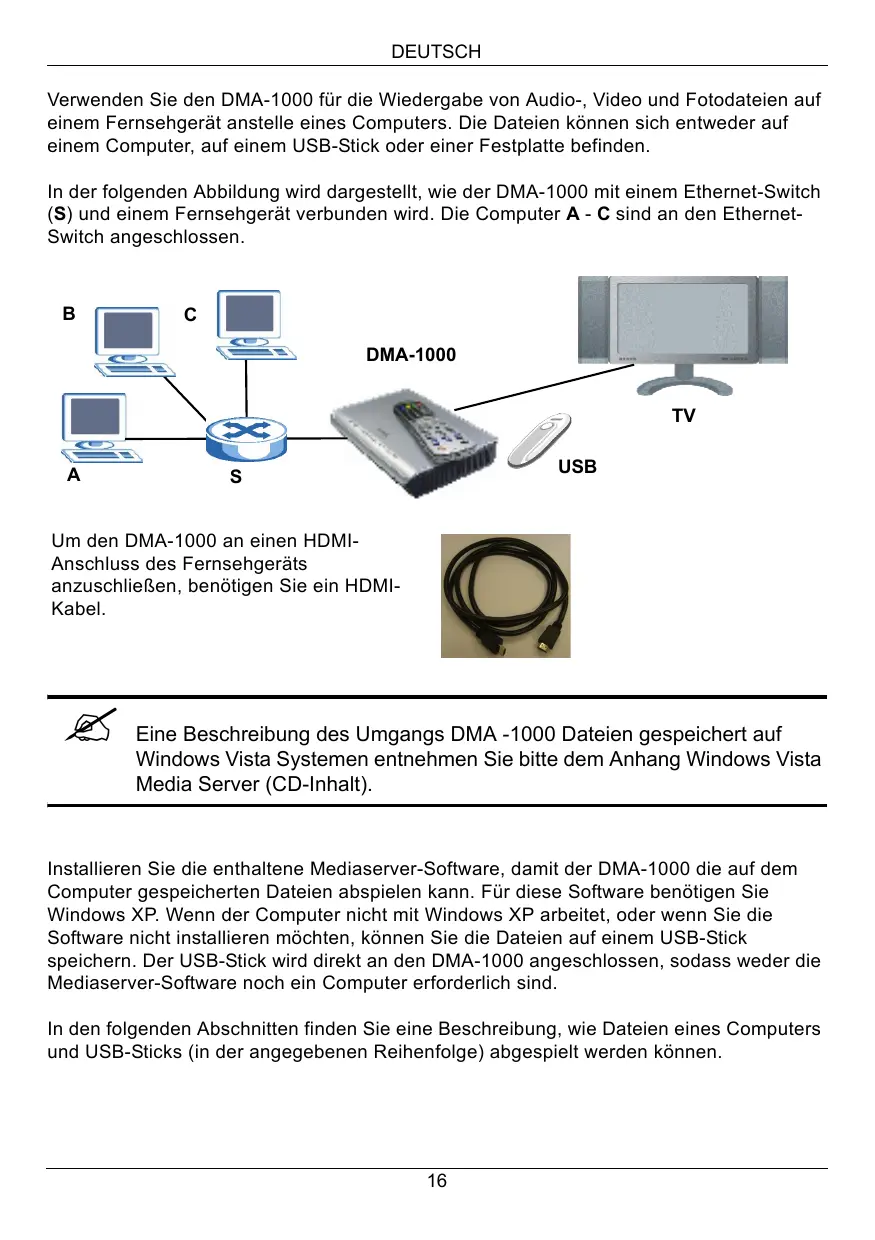

Verwenden Sie den DMA-1000 für die Wiedergabe von Audio-, Video und Fotodateien auf einem Fernsehgerät anstelle eines Computers. Die Dateien können sich entweder auf einem Computer, auf einem USB-Stick oder einer Festplatte befinden.

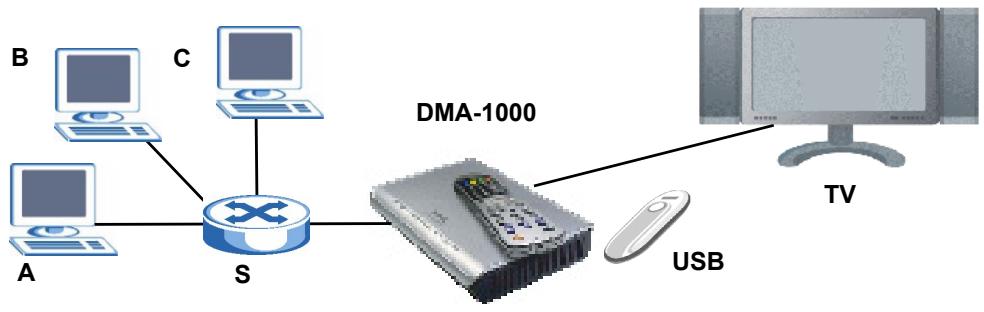

In der folgenden Abbildung wird dargestellt, wie der DMA-1000 mit einem Ethernet-Switch (S) und einem Fernsehgerät verbunden wird. Die Computer A - C sind an den Ethernet-Switch angeschlossen.
Um den DMA-1000 an einen HDMI-Anschluss des Fernsehgeräts anzuschließen, benötigen Sie ein HDMI-Kabel.
Eine Beschreibung des Umgangs DMA -1000 Dateien gespeichert auf Windows Vista Systemen entnehmen Sie bitte dem Anhang Windows Vista Media Server (CD-Inhalt).
Installieren Sie die enthaltene Mediaserver-Software, damit der DMA-1000 die auf dem Computer gespeicherten Dateien abspielen kann. Für diese Software benötigen Sie Windows XP. Wenn der Computer nicht mit Windows XP arbeitet, oder wenn Sie die Software nicht installieren möchten, können Sie die Dateien auf einem USB-Stick speichern. Der USB-Stick wird direkt an den DMA-1000 angeschlossen, sodass weder die Mediaserver-Software noch ein Computer erforderlich sind.
In den folgenden Abschnitten finden Sie eine Beschreibung, wie Dateien eines Computers und USB-Sticks (in der angegebenen Reihenfolge) abgespielt werden können.
Wiedergeben von Dateien eines Computers
1 Installieren der Mediaserver-Software
2 Anschließen des DMA-1000
3 Gemeinsamer Zugriff auf Dateien
4 Abspielen der Dateien
Wiedergeben von Dateien eines USB-Sticks
2 Anschließen des DMA-1000
4 Abspielen der Dateien
1 Installieren der Mediaserver-Software
Die Mediaserver-Software muss auf allen Computern installiert werden, die mit dem DMA-1000 gemeinsam auf Dateien zugreifen sollen.
Die Mediaserver-Software kann nur auf Windows XP-Computern installiert werden. Ausführliche Informationen dazu finden Sie unter Systemvoraussetzungen.

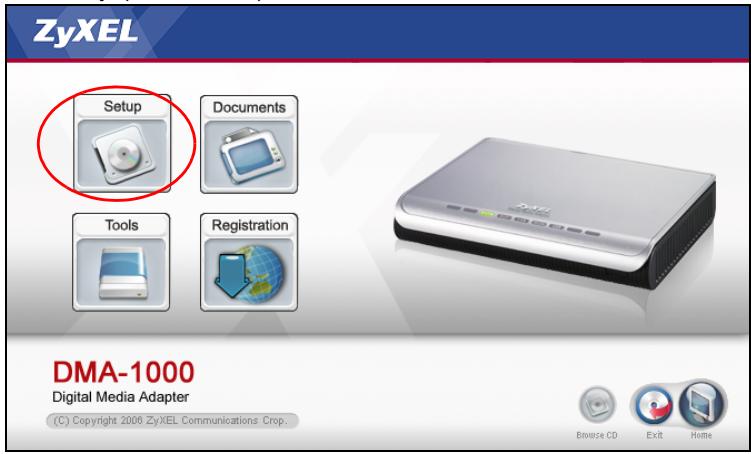

1 Legen Sie die CD in das CD-ROM-Laufwerk. Klicken Sie im nächsten Fenster auf Setup (Installieren).
Wenn dieses Fenster nicht erscheinen sollte, navigieren Sie auf der CD zur Datei setup.exe und klicken Sie doppelt darauf.

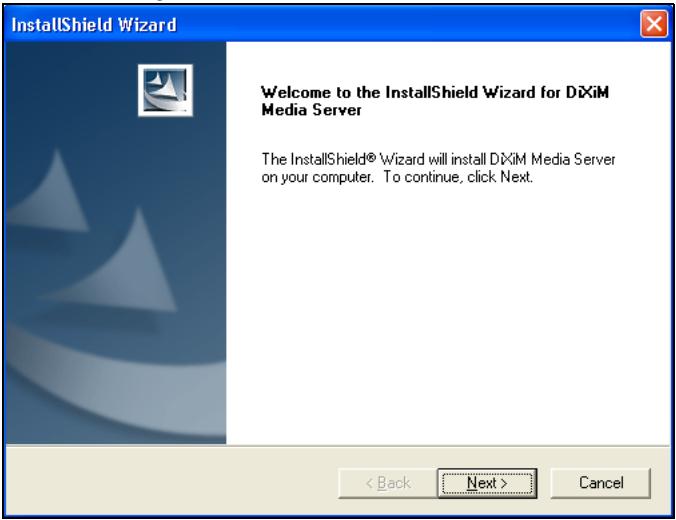

2 Auf dem Bildschirm wird der Installationsassistent angezeigt. Führen Sie die Anweisungen aus, um die Software zu installieren.
Wenn Sie Probleme bei der Installation oder Benutzung des Medienservers haben, lesen Sie im Abschnitt Systemvoraussetzungen nach.

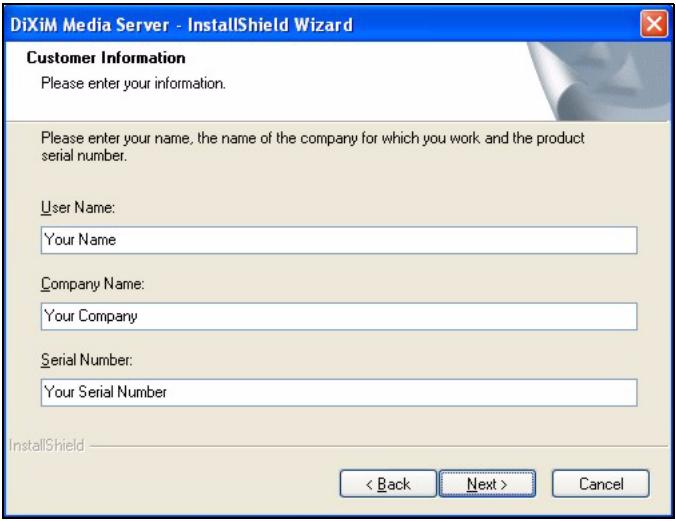

3 Geben Sie in diesem Fenster die erforderlichen Daten ein. Geben Sie einen Benutzernamen ein (bis maximal 64 ASCII-Zeichen, alle druckbaren Zeichen inklusive Sonderzeichen, empfohlen). Die Eingabe des Firmennamens ist optional (bis maximal 64 ASCII-Zeichen, alle druckbaren Zeichen inklusive Sonderzeichen, empfohlen). Klicken Sie in dem Fenster, das angezeigt wird, wenn Sie die CD-ROM einlegen, auf Registration (Registrieren) (siehe Seite 17). Klicken Sie auf Media Server Serial Number (Seriennummer des Medien-Servers), um eine Textdatei mit einer Seriennummer zu öffnen. Fügen Sie die Seriennummer mit der Kopieren- und
Einfügenfunktion im abgebildeten Fenster in das Feld Serial Number (Seriennummer) ein.

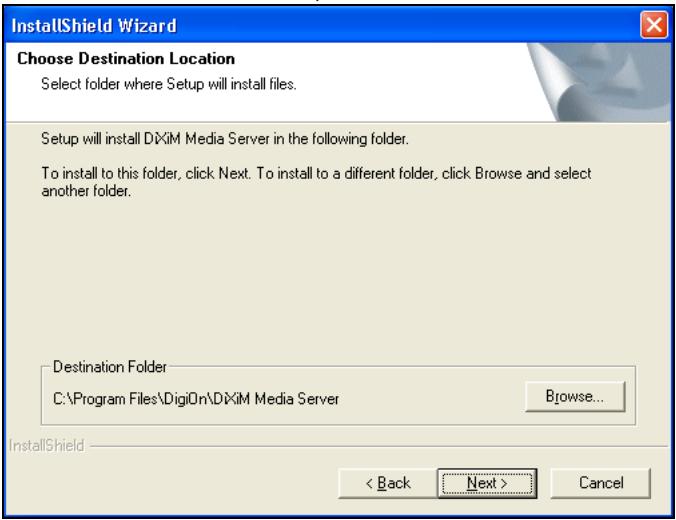

4 Wählen Sie das Zielverzeichnis für die Software (oder belassen Sie das Standardzielverzeichnis).

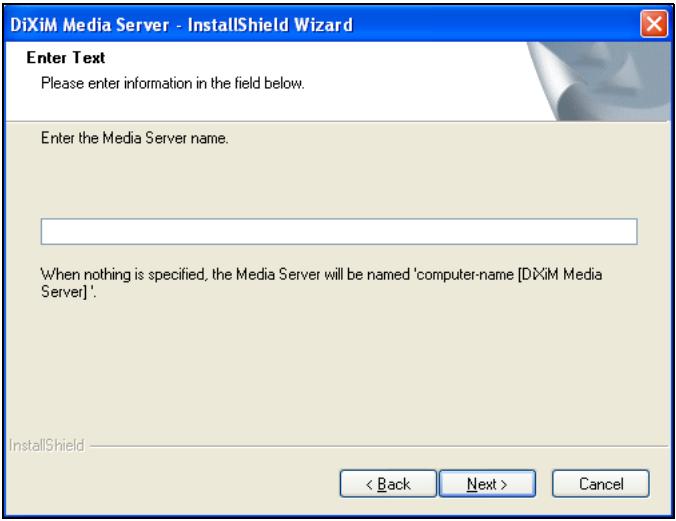

5 Sie können dem Mediaserver einen Namen geben, den der DMA-1000 auf dem Fernsehgerät anzeigt. Wenn Sie den Medienserver auf mehreren Computern
installieren, ist es sinnvoll, die Namen nicht doppelt zu vergeben. Ein Name sollte aus 34 ASCII-Zeichen, alle druckbaren Zeichen inklusive Sonderzeichen, bestehen.

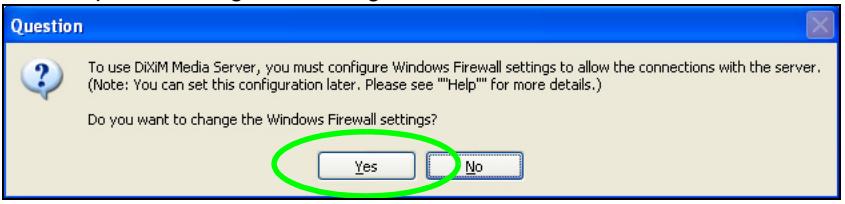

6 Wenn Sie zum Konfigurieren der Windows XP-Firewall aufgefordert werden, klicken Sie auf Yes (Ja). Dadurch erhält der DMA-1000 die Möglichkeit, auf die Dateien des Computers zuzugreifen, die gemeinsam benutzt werden.
Wenn auf Ihrem Computer eine andere Firewall-Software (z. B. ZoneAlarm) verwendet wird, die konfiguriert werden muss, lesen Sie im Benutzerhandbuch nach.

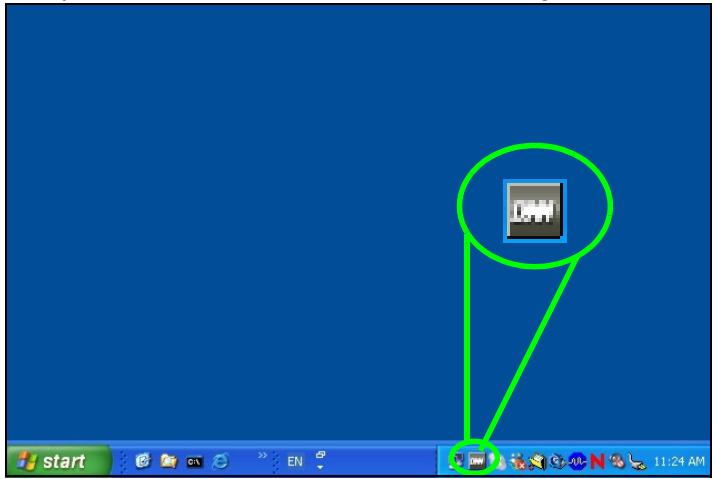

7 Dieses Symbol wird nach der Installation in der Taskleiste (normalerweise in der rechten unteren Ecke des Bildschirms) angezeigt. Klicken Sie doppelt auf dieses Symbol, um die Fenster für die Serverkonfiguration aufzurufen.

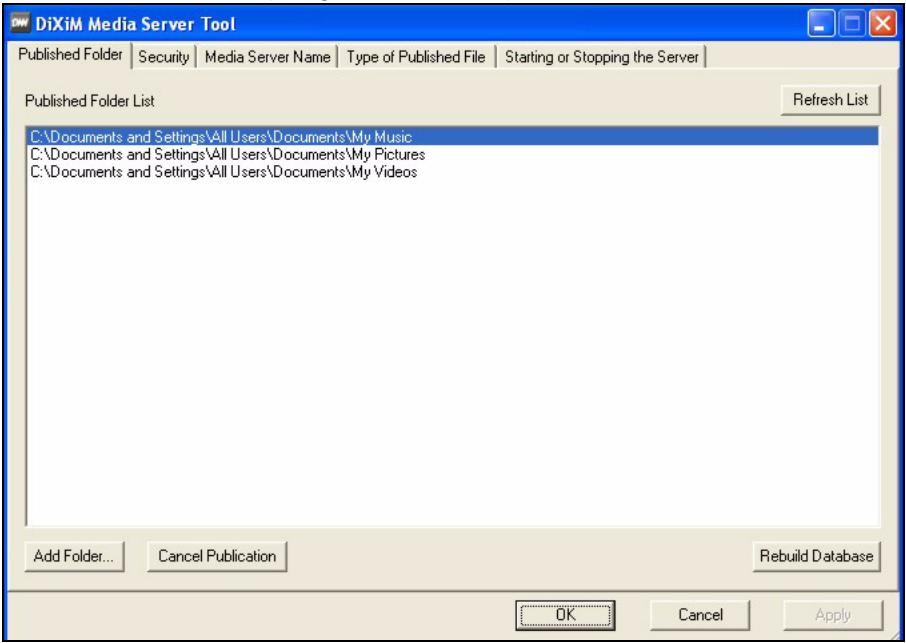

8 In der Published Folder List (Liste freigegebener Ordner) werden die Ordner der Dateien aufgelistet, die der Computer mit dem DMA-1000 gemeinsam verwendet.
- Standardmäßig sind die Ordner Eigene Musik, Eigene Bilder und Eigene Videos enthalten.
- Um andere Dateien für die gemeinsame Verwendung freizugeben, klicken Sie auf die Schaltfläche Add Folder (Ordner hinzufügen), und wählen Sie den entsprechenden Ordner aus.
- Um einen Ordner aus der Liste zu entfernen, klicken Sie darauf und dann auf Cancel Publication (Freigabe abbrechen).

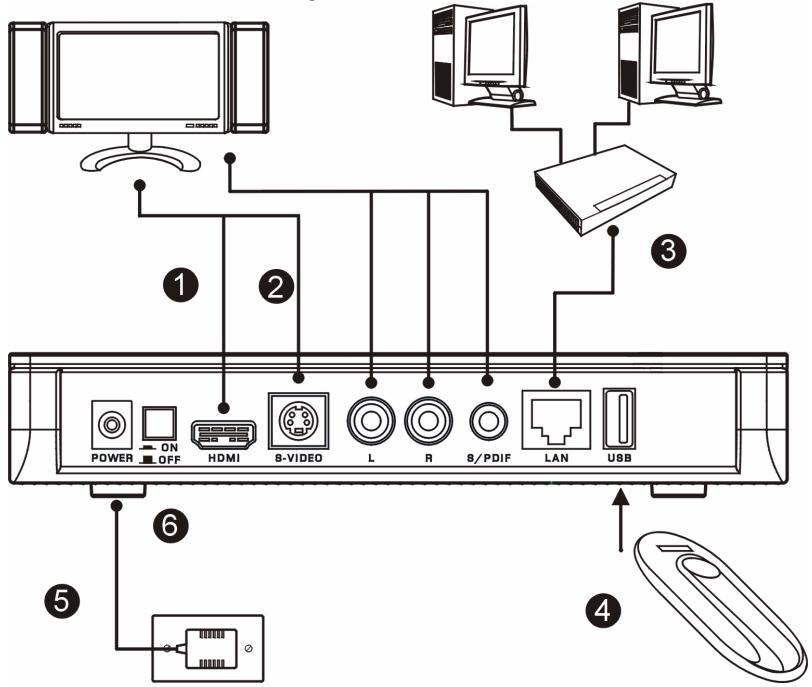

2 Anschließen des DMA-1000
Schalten Sie das Fernsehgerät aus, und schließen Sie dann den DMA-1000 an.

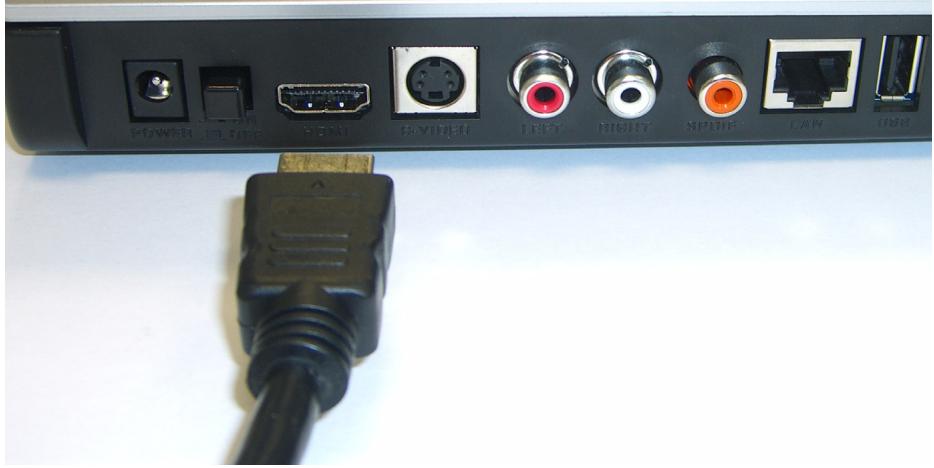

1 Wenn das Fernsehgerät über einen HDMI-Anschluss verfügt, können Sie den HDMI-Anschluss des DMA-1000 (siehe Abbildung) mit einem HDMI-Kabel an das Fernsehgerät anschließen.
2 Wenn das Fernsehgerät keinen HDMI-Anschluss hat:
A Verbinden Sie den S-VIDEO-Anschluss des DMA-1000 mit einem S-Video-Kabel an das Fernsehgerät an.

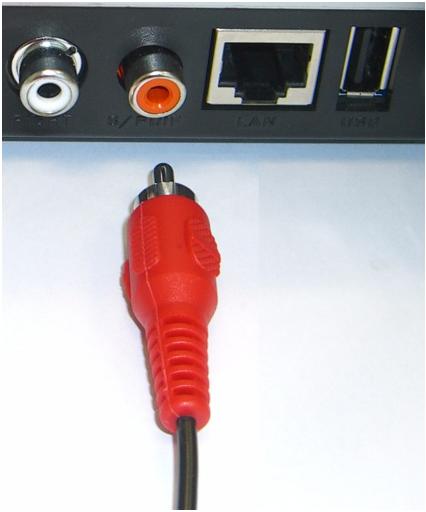

B Wenn das Fernsehgerät oder Audiosystem einen S/PDIF-Koaxialanschluss hat, können Sie diesen mit einem RCA-Kabel mit dem S/PDIF-Anschluss des DMA-1000 verbinden (siehe Abbildung).

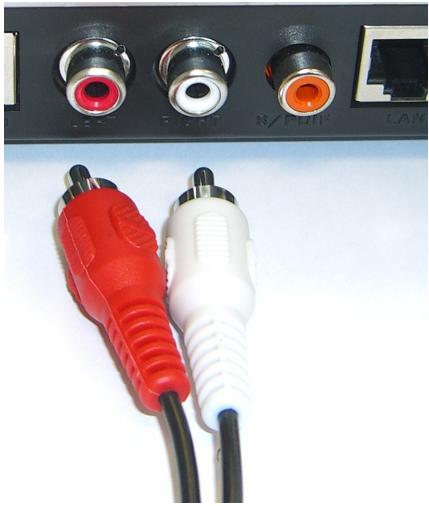

C Wenn das Fernsehgerät oder Audiosystem keinen S/PDIF-Koaxialanschluss hat, schließen Sie die RCA-Kabel an die Anschlüsse LEFT und RIGHT des DMA-1000 an (siehe Abbildung).

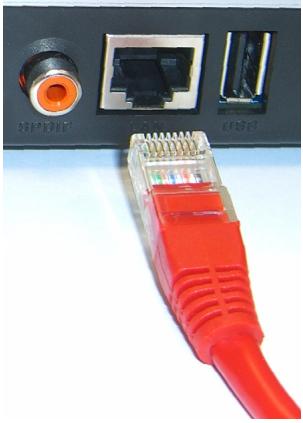

3 Wenn sich die Inhaltsdateien auf dem Computer befinden, verbinden Sie den LAN-Anschluss des DMA-1000. Die Mediaserver-Software sollte bereits installiert sein. Wenn nur Dateien von einem USB-Stick abgespielt werden sollen, können Sie diesen Schritt überspringen.
- Verwenden Sie für den Anschluss an einen Ethernet-Switch, Router oder Hub das Straight-through-Ethernetkabel (zum Zeitpunkt der Drucklegung grau).
- Verwenden Sie für den direkten Anschluss an den Computer das Cross-over-Ethernetkabel (zum Zeitpunkt der Drucklegung rot).
4 Wenn Sie Dateien von einem USB-Stick abspielen möchten, wird dieser an den USB-Anschluss des DMA-1000 angeschlossen. (Das ist optional, wenn das Gerät an den LAN-Port angeschlossen ist).
5 Verbinden Sie die Netzanschlussbuchse POWER mit dem mitgelieferten Netzadapter an das Stromnetz an.
6 Der Computer muss eingeschaltet sein. Schalten Sie das Fernsehgerät und den DMA-1000 ein.
2.1 Die Bedeutung der LED-Anzeigen
Die LED-Anzeigen befinden sich an der Vorderseite des Geräts.
1 Die STATUS-LED beginnt zu leuchten.
2 Die LAN-LED und/oder die USB-LED?beginnt zu leuchten.
Wenn die LEDs nicht leuchten, prüfen Sie die Kabelverbindungen.
3 Gemeinsamer Zugriff auf Dateien

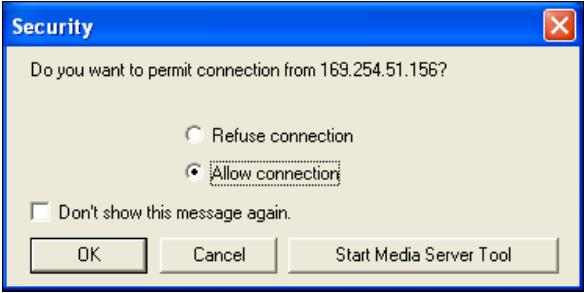

1 Sehen Sie auf den
Computerbildschirm. Der Mediaserver erkennt den DMA-1000 und öffnet ein Pop-up-Fenster, in dem die IP-Adresse des DMA-1000 angezeigt wird. Wenn der DMA-1000 nicht automatisch eine
DiXiM Media Server Helper
169.254.51.156
IP-Adresse bezieht, weist er sich mit Auto-IP selbst eine IP-Adresse zu. Wenn auch der Computer so eingestellt ist, dass er automatisch eine IP-Adresse bezieht, können der Computer und der DMA-1000 miteinander kommunizieren. Im Benutzerhandbuch finden Sie eine Anleitung, wie der DMA-1000 mit einer statischen IP-Adresse konfiguriert wird. Klicken Sie auf eine beliebige Stelle dieses Fensters.
Jetzt müssen Sie bis zu drei Minuten warten. Wenn das Fenster immer noch nicht angezeigt wird, prüfen Sie die LED-Anzeigen des DMA-1000 und die Kabelverbindungen, und starten Sie den DMA-1000 neu.
2 Wählen Sie Allow Connection (Verbindung zulassen), und klicken Sie auf OK.

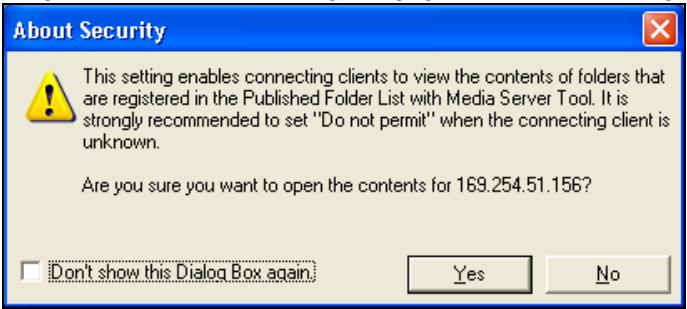

3 Klicken Sie auf Yes (Ja), um dem DMA-1000 den Zugriff auf die von Ihnen (für die gemeinsame Verwendung) freigegebenen Dateien zu gewähren.
4 Abspielen der Dateien
Stimmen Sie den TV-Eingang auf den Anschluss des DMA-1000 ab (entweder HDMI oder S-Video). Wenn Sie später einen anderen Eingang verwenden möchten, muss dieser dann geändert werden.

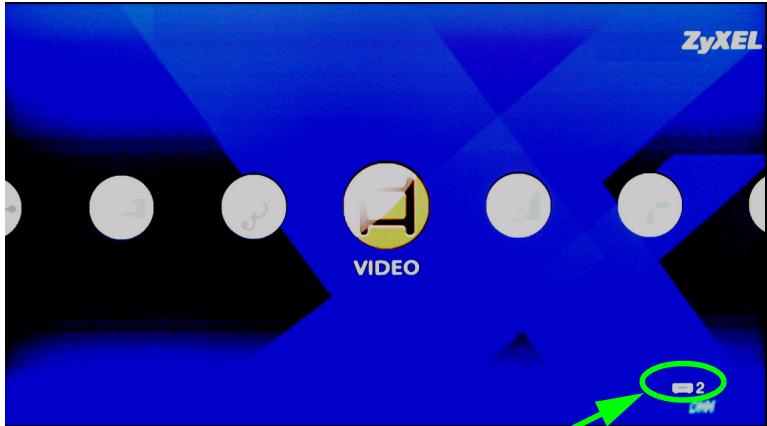

1 Sehen Sie auf Ihr Fernsehgerät. Der DMA-1000 sortiert die Dateien des Servers automatisch in die Menüs MUSIC (Musik), VIDEO (Video) und PHOTO (Foto). Die Dateien eines USB-Sticks befinden sich im Menü USB.
Anzahl der Medienserver, die der DMA-1000 erkannt hat.
2 Legen Sie die Batterien der Fernbedienung ein.
3 Richten Sie die Fernbedienung auf die Vorderseite des DMA-1000.

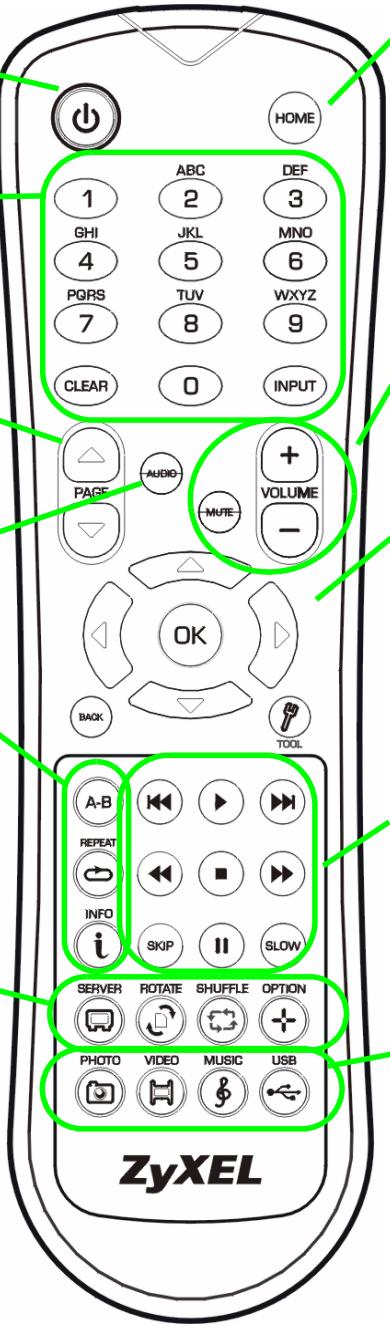

4 Mit der Fernbedienung können Sie nun in den Menüs navigieren und die Dateien abspielen.
Mit der Ein/Aus-Taste (Power) können Sie zwischen Standby und den Betriebsmodiumschalten.
Mit den Tasten 0-9, CLEAR (Löschen) und INPUT (Eingabe) können Sie Zahlen eingeben (z. B. für einzelne Szenen oder Zeiten).
PAGE up/down (Seite nach oben/unten) Zum nach oben und unten blättern zur vorhergehenden oder nächsten Seite.
AUDIO schaltet die Audioausgabe zwischen dem linken, rechten und beiden Lautsprechern.
Mit A-B können Sie ein Intervall für die Wiedergabe festlegen.
Mit REPEAT (Wiederholen) werden die Dateien nacheinander wiederholt abgespielt.
INFO zeigt die Informationen der gerade abgespielten Datei an.
SERVER Öffnet ein Menü, in dem Sie einen Mediaserver auswählen können.
ROTATE (Drehen) dreht ein Bild um 90° im Uhrzeigersinn. Mit SHUFFLE werden die Dateien der Wiedergabeliste (Favoriten) in zufälliger Reihenfolge abgespielt.
OPTION öffnet das Menü, in dem die Einstellungen des DMA-1000 konfiguriert werden.
Zurück zum Hauptmenü.
MUTE (Stumm) schaltet den Ton aus.
Mit der Taste VOLUME up/down (Lautstärke erhöhen/verringern)?wird die Lautstärke eingestellt.
Mit den Tasten OK und BACK (Zurück) und den Pfeiltasten können Sie in den Menüs navigieren und die Dateien abspielen lassen.
Mit der Taste TOOL wird das Menü TOOL (Extras) aufgerufen, in dem weitere Optionen verfügbar sind (siehe Benutzerhandbuch).
Mit diesen Tasten haben während der Wiedergabe die Funktionen "Zurück", "Wiedergabe", "Weiter", "Umkehren", "Stopp", "Schneller Vorlauf", "Überspringen", "Pause" und "Zeitlupe".
PHOTO (Foto) öffnet ein Menü von Bilddateien.
VIDEO öffnet ein Menü von Videodateien.
MUSIC (Musik) öffnet ein Menü von Musikdateien.
USB zeigt die Dateien, die sich auf dem USB-Gerät befinden.

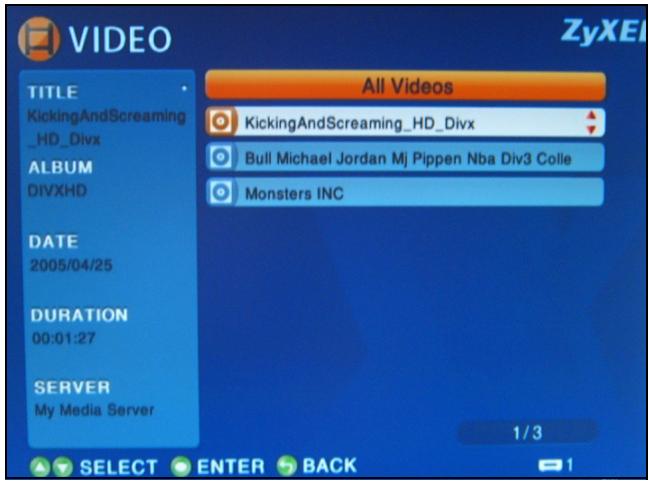

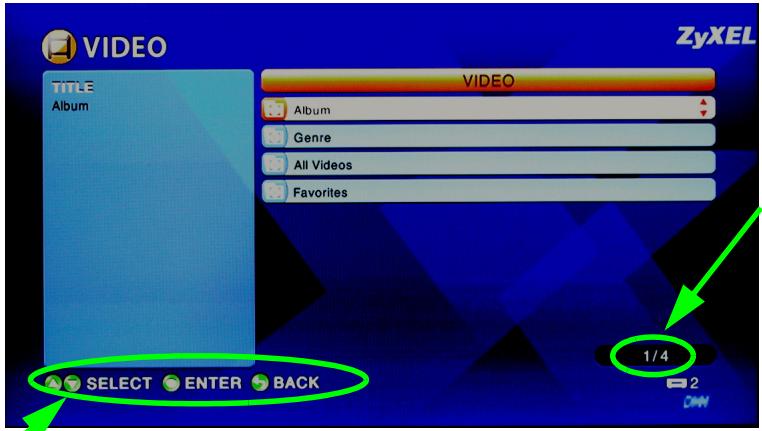

Beispiel für die Wiedergabe von Videodateien
1 Drücken Sie auf der Fernbedienung auf die Taste VIDEO, um das Menü VIDEO aufzurufen.
2 Die Videodateien befinden sich in Ordnern.
Dieses ist die Anzahl der momentan ausgewählten Einträge und die Gesamtzahl der Einträge im Menü.
Anweisungen für die Navigation im Menü. In diesem Beispiel wird mit den Pfeiltasten und der OK-Taste ein Ordner gewählt, dessen Videodateien nach diesem Kriterium sortiert angezeigt werden sollen. Um in der Menüstruktur eine Ebene höher zu gehen, drücken Sie auf die Taste BACK (Zurück).
3 Wählen Sie in diesem Beispiel die Pfeiltaste und die OK-Taste der Fernbedienung, um den Ordner Alle Videos aufzurufen. Rechts im Fenster wird eine Liste aller Videodateien angezeigt. Links davon werden die Informationen über die gerade markierte Datei angezeigt.
4 Wählen Sie mit der Pfeiltaste und der OK-Taste der Fernbedienung die Videodatei aus, die wiedergegeben werden soll.
Dateien nicht unterstützter Formate und Codecs werden u. U. nicht einwandfrei wiedergegeben.
Der DMA-1000 unterstützt die folgenden Dateiformate. Ausführliche Informationen dazu finden Sie im Benutzerhandbuch.
| Audio | Dolby Digital, DVD-Audio, MPEG-1 und MPEG-2 Layer I, II und III (MP3), MPEG-2 BC Multi-channel-Layer I, II und III, MPEG-2 und MPEG-4 AAC-LC, WMA9. |
| Video | MPEG-1, MPEG-2 MP@ML, MPEG-4-Profile Simple und Advanced, MPEG-4 AVI-Dateien und WMV-Version 9. |
| Foto | TIFF, PNG, GIF, BMP, JPEG und JPEG2000. |
Systemvoraussetzungen
Wenn Sie Probleme bei der Installation der Mediaserver-Software haben, prüfen Sie, ob der Computer die folgenden Systemvoraussetzungen erfüllt.
| Microsoft Windows XP Home Edition Service Pack 1 oder höher, Professional Service Pack 1 oder höher oder Media Center Edition 2005 Update Rollup oder höher.*Für die Installation des Mediaservers müssen Sie als Administrator angemeldet sein. | |
| Software | Windows MediaPlayer 9 oder höherMicrosoft DirectX 9.0 oder höher |
| CPU | Celeron 1 GHz oder höher, Pentium III oder höher (Pentium III 1 GHz oder höher empfohlen) bzw. kompatible Geräte |
| Speicher | 256 MB oder höher empfohlen |
| Peripheriegeräte | CD-ROM-Laufwerk |
| Festplatte | 300 MB oder mehr. |
Schritte zum Ansehen von Produktzertifizierung(en)
1 Zu www.zyxel.com.
2 Wählen Sie Ihr Produkt aus der Drop-down-Liste in dem Feld auf der ZyXEL-Homepage und gehen Sie auf diese Produktseite.
3 Wählen Sie auf dieser Seite die gewünschte Zertifizierung.
