MANUALE UTENTE TYTAN CG8480-FR017S ASUS

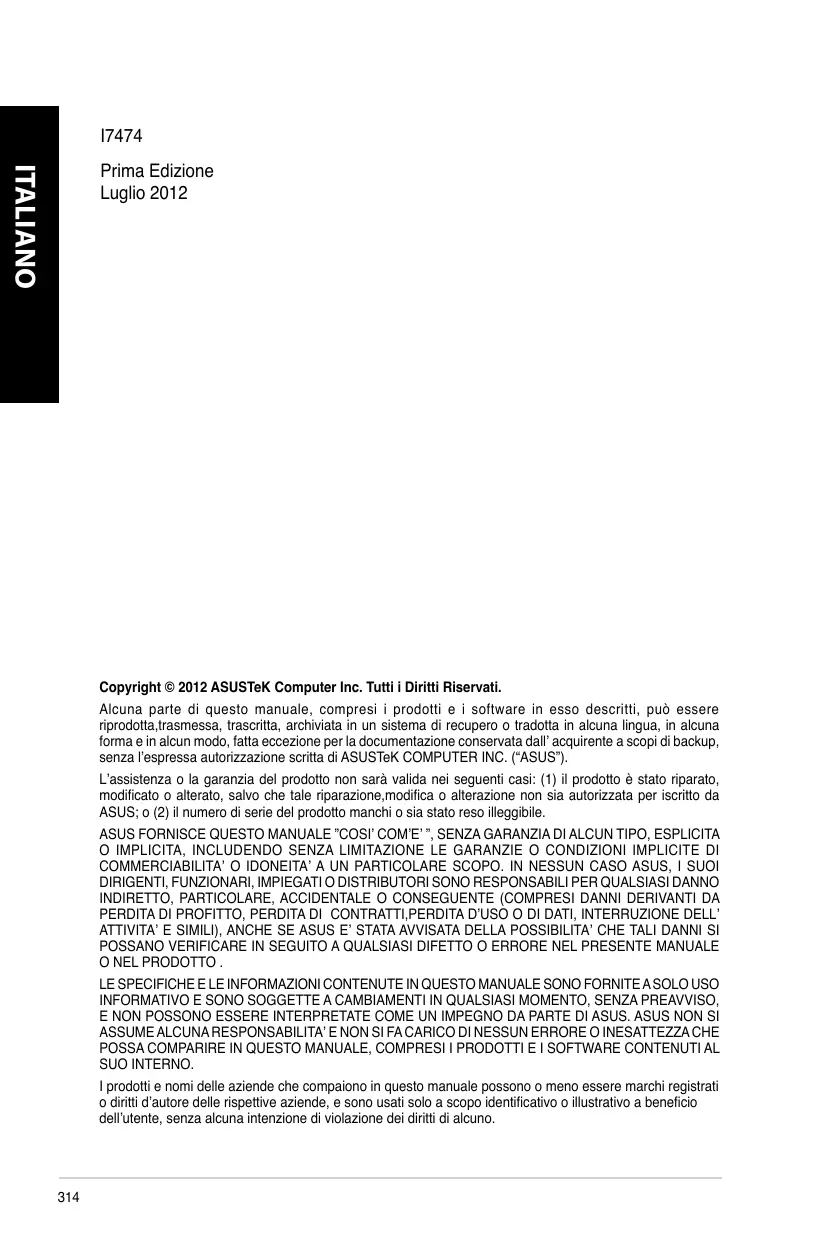

ITALIANO Prima Edizione Luglio 2012

Copyright © 2012 ASUSTeK Computer Inc. Tutti i Diritti Riservati.

Alcuna parte di questo manuale, compresi i prodotti e i software in esso descritti, può essere riprodotta,trasmessa, trascritta, archiviata in un sistema di recupero o tradotta in alcuna lingua, in alcuna forma e in alcun modo, fatta eccezione per la documentazione conservata dall’ acquirente a scopi di backup, senza l’espressa autorizzazione scritta di ASUSTeK COMPUTER INC. (“ASUS”). L’assistenza o la garanzia del prodotto non sarà valida nei seguenti casi: (1) il prodotto è stato riparato, modificato o alterato, salvo che tale riparazione,modifica o alterazione non sia autorizzata per iscritto da ASUS; o (2) il numero di serie del prodotto manchi o sia stato reso illeggibile.

ASUS FORNISCE QUESTO MANUALE ”COSI’ COM’E’ ”, SENZA GARANZIA DI ALCUN TIPO, ESPLICITA O IMPLICITA, INCLUDENDO SENZA LIMITAZIONE LE GARANZIE O CONDIZIONI IMPLICITE DI COMMERCIABILITA’ O IDONEITA’ A UN PARTICOLARE SCOPO. IN NESSUN CASO ASUS, I SUOI DIRIGENTI, FUNZIONARI, IMPIEGATI O DISTRIBUTORI SONO RESPONSABILI PER QUALSIASI DANNO INDIRETTO, PARTICOLARE, ACCIDENTALE O CONSEGUENTE (COMPRESI DANNI DERIVANTI DA PERDITA DI PROFITTO, PERDITA DI CONTRATTI,PERDITA D’USO O DI DATI, INTERRUZIONE DELL’ ATTIVITA’ E SIMILI), ANCHE SE ASUS E’ STATA AVVISATA DELLA POSSIBILITA’ CHE TALI DANNI SI POSSANO VERIFICARE IN SEGUITO A QUALSIASI DIFETTO O ERRORE NEL PRESENTE MANUALE O NEL PRODOTTO . LE SPECIFICHE E LE INFORMAZIONI CONTENUTE IN QUESTO MANUALE SONO FORNITE A SOLO USO INFORMATIVO E SONO SOGGETTE A CAMBIAMENTI IN QUALSIASI MOMENTO, SENZA PREAVVISO, E NON POSSONO ESSERE INTERPRETATE COME UN IMPEGNO DA PARTE DI ASUS. ASUS NON SI ASSUME ALCUNA RESPONSABILITA’ E NON SI FA CARICO DI NESSUN ERRORE O INESATTEZZA CHE POSSA COMPARIRE IN QUESTO MANUALE, COMPRESI I PRODOTTI E I SOFTWARE CONTENUTI AL SUO INTERNO. I prodotti e nomi delle aziende che compaiono in questo manuale possono o meno essere marchi registrati o diritti d’autore delle rispettive aziende, e sono usati solo a scopo identificativo o illustrativo a beneficio dell’utente, senza alcuna intenzione di violazione dei diritti di alcuno.

ITALIANO Condizioni e Limiti di Copertura della Garanzia sul Prodotto Le condizioni di garanzia variano a seconda del tipo di prodotto e sono specificatamente indicate nel Certificato di Garanzia allegato, cui si fa espresso rinvio. Inoltre la presente garanzia non è valida in caso di danni o difetti dovuti ai seguenti fattori: (a) uso non idoneo, funzionamento o manutenzione improprio, incluso senza limitazioni l’utilizzo del prodotto con una finalità diversa da quella conforme alle istruzioni di ASUSTeK COMPUTER INC. in merito all’idoneità di utilizzo e alla manutenzione; (b) installazione o utilizzo del prodotto in modo non conforme aglli standard tecnici o di sicurezza vigenti nell’ Area Economica Europea e in Svizzera; (c) collegamento a rete di alimentazione con tensione non corretta; (d) utilizzo del prodotto con accessori di terzi, prodotti o dispositivi ausiliari o periferiche; (e) tentativo di riparazione effettuato da una qualunque terza parte diversa dai centri di assistenza ASUSTeK COMPUTER INC. autorizzati; (f) incidenti,fulmini,acqua, incendio o qualsiasi altra causa il cui controllo non dipende da ASUSTeK COMPUTER INC.; abuso, negligenza o uso commerciale. La presente Garanzia non è valida per l’assistenza tecnica o il supporto per l’ utilizzo del prodotto, compreso l’utilizzo dell’ hardware o del software. L’assistenza e il supporto disponibili (se previsti), nonchè le spese e gli altri termini relativi all’ assistenza e al supporto (se previsti) verranno specificati nella documentazione destinata al cliente fornita a corredo del Prodotto. E’ responsabilità dell’utente, prima ancora di richiedere l’assistenza, effettuare il backup dei contenuti presenti sul Prodotto, inclusi i dati archiviati o il software installato nel prodotto. ASUSTeK COMPUTER INC. non è in alcun modo responsabile per qualsiasi danno, perdita di programmi, dati o altre informazioni archiviate su qualsiasi supporto o parte del prodotto per il quale viene richiesta l’assistenza; ASUSTeK COMPUTER INC.non è in alcun modo responsabile delle conseguenze di tali danni o perdite, incluse quelle di attività, in caso di malfunzionamento di sistema, errori di programmi o perdita di dati. E’ responsabilità dell’utente, prima ancora di richiedere l’assistenza, eliminare eventuali funzioni, componenti, opzioni, modifiche e allegati non coperti dalla presente Garanzia, prima di far pervenire il prodotto a un centro servizi ASUSTeK COMPUTER INC. ASUSTeK COMPUTER INC. non è in alcun modo responsabile di qualsiasi perdita o danno ai componenti sopra descritti. ASUSTeK COMPUTER INC. non è in alcun modo responsabile di eliminazioni, modifiche o alterazioni ai contenuti presenti sul Prodotto compresi eventuali dati o applicazioni prodottesi durante le procedure di riparazione del Prodotto stesso. Il Prodotto verrà restituito all’utente con la configurazione originale di vendita, in base alle disponibilità di software a magazzino.

ITALIANO I prodotti ASUS possono essere corredati da software, secondo la tipologia del prodotto.I software, abbinati ai prodotti, sono in versione “OEM”: Il software OEM viene concesso in licenza all’utente finale, come parte integrante del prodotto; ciò significa che non può essere trasferito ad altri sistemi hardware e che, in caso di rottura, di furto o in ogni altra situazione che lo renda inutilizzabile, anche la possibilità di utilizzare il prodotto OEM viene compromessa. Chiunque acquisti, unitamente al prodotto, un software OEM, è tenuto ad osservare i termini e le condizioni del contratto di licenza tra il proprietario del software e l’utente finale, denominato “EULA” (End User Licence Agreement), visualizzato a video, durante la fase di installazione del software stesso. Si avvisa che l’accettazione, da parte dell’ utente, delle condizioni dell’EULA, ha luogo al momento dell’installazione del software stesso.

ITALIANO Comunicazioni 319 Informazioni sulla sicurezza 321 Simboli convenzionali utilizzati nella guida 322 Approfondimenti 322 Contenuto della confezione 323

Informazioni preliminari

Benvenuto! 325 Descrizione del computer 325 Installazione del computer 330 Come accendere e spegnere il computer 333

Utilizzo di Windows® 7

Inizializzazione 335 Desktop di Windows® 7 336 Gestione di file e cartelle 338 Ripristino del sistema 340 Protezione del computer 341 Supporto Windows® 342

Connessione di dispositivi al computer

Connessione di un dispositivo di archiviazione USB 343 Connessione di microfono e altoparlanti 344 Connessioni multischermo 347 Connessione di uno schermo ad alta definizione 349

Utilizzo del computer

Posizione corretta durante l’uso del Desktop PC 351 Lettore di schede di memoria 352 Unità ottica 353 Tastiera per il Gaming ASUS ROG U9N 354 ASUS GX900 Gaming Mouse 355 Tastiera multimediale (su modelli selezionati) 362

Modalità di connessione a internet

Connessione via cavo 367 Connessione wireless (su modelli selezionati) 369

Descrizione delle utilità

ASUS AI Suite II 371 ASUS AI Manager 383 ASUS Webstorage 388 ASUS Easy Update 390 ASUS Instant On 391 Nero 9 392 Ripristino del sistema 397 Introduzione alle nuove tecnologie per processori Intel® 399

Analisi e risoluzione dei problemi

Analisi e risoluzione dei problemi411 Contatti ASUS 418

ITALIANO Servizio di Ritiro e Riciclaggio ASUS Il programma di ritiro e riciclaggio dei prodotti ASUS deriva dall'impegno aziendale a raggiungere i più elevati standard di protezione ambientale. ASUS crede infatti di poter fornire soluzioni in grado di riciclare in modo responsabile non soltanto i prodotti, le batterie e gli altri componenti elettronici, ma anche i materiali utilizzati per l'imballaggio. Per informazioni dettagliate sulle modalità di riciclaggio nei vari paesi, visitare la pagina: http://csr.asus.com/english/Takeback. htm

REACH Nel rispetto del regolamento REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals), le sostanze chimiche contenute nei prodotti ASUS sono state pubblicate nel sito web ASUS REACH, al seguente indirizzo: http://csr.asus.com/english/REACH.htm

Dichiarazione FCC (Federal Communications Commission) Questo apparecchio rispetta i requisiti indicati nel regolamento FCC - Parte 15. Il funzionamento è soggetto alle seguenti due condizioni: • Questo apparecchio non causa interferenze dannose; •

Questo apparecchio accetta qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un comportamento indesiderato.

I collaudi cui è stato sottoposto questo apparecchio ne dimostrano la conformità ai limiti stabiliti per i dispositivi digitali di Classe B, come indicato dalla parte 15 delle Norme FCC. Questi limiti sono stati definiti per offrire una ragionevole protezione contro interferenze dannose quando l’apparecchio viene usato in ambienti residenziali. Questo apparecchio genera, usa e può emettere energia in radiofrequenza e, se non viene installato e utilizzato come indicato dal manuale d’uso, può provocare interferenze dannose alle comunicazioni radio. Non è tuttavia possibile garantire che non si verifichino interferenze in casi particolari. Se questo apparecchio causa interferenze dannose alla ricezione di programmi radiofonici e televisivi, fatto verificabile spegnendo e riaccendendo l’apparecchio stesso, si consiglia l’utente di provare a correggere l’interferenza in uno o più dei modi seguenti: •

Riorientare o riposizionare l’antenna di ricezione.

Collegare l’apparecchio ad una diversa presa di corrente in modo che apparecchio e ricevitore si trovino su circuiti diversi.

Allontanare l’apparecchio dal ricevitore.

Consultare il rivenditore o un tecnico radio/TV qualificato per assistenza.­

Per garantire la conformità con le norme FCC, per la connessione del monitor con la scheda grafica, è necessario utilizzare cavi schermati.Qualunque variazione o modifica, non espressamente approvata dalla parte responsabile della conformità del prodotto, potrebbe annullare l’autorizzazione dell’utente all’utilizzo di questo dispositivo.

Avvertenza sull’esposizione a radiofrequenza

ITALIANO Questo apparecchio deve essere installato e funzionare nel rispetto delle istruzioni e l’antenna, utilizzata come trasmittente, deve essere installata ad una distanza minima di 20 cm dal corpo e non essere collocata o funzionare insieme ad altre antenne o trasmettitori. Per garantire il rispetto delle norme sull’esposizione a radiofrequenza, è necessario fornire all’installatore e all’utente finale le istruzioni per l’installazione dell’antenna e per il funzionamento del trasmettitore.

Dichiarazione del Ministero delle Comunicazioni Canadese

Questo apparecchio digitale non supera i limiti di Classe B, per le emissioni di disturbi radio per apparecchiature digitali, stabiliti nel regolamento sulle interferenze radio del ministero delle comunicazioni canadese. Questo apparecchio digitale di classe B è conforme alle normative canadesi ICES-003.

Nota sul Prodotto di Macrovision Corporation

Questo prodotto contiene tecnologia protetta dai diritti d’autore, grazie ai diritti di alcuni brevetti degli U.S.A. ed altri diritti di proprietà in possesso di Macrovision Corporation e di altri proprietari di diritti. L’utilizzo di questa tecnologia protetta dai diritti d’autore deve essere autorizzato da Macrovision Corporation ed è consentito solamente per uso personale ed altri usi limitati a meno che non si disponga dell’autorizzazione di Macrovision Corporation. Manomissione e smontaggio sono proibiti.

Avvertenza Batteria Ioni-Litio

ATTENZIONE: Pericolo di esplosione se la batteria è sostituita in modo non corretto. Sostituire solo con un tipo uguale o equivalente consigliato dal produttore. Eliminare le batterie utilizzate come da istruzioni del fabbricante.

ITALIANO Informazioni sulla sicurezza Prima di effettuare la pulizia disconnettere tutte le periferiche e il cavo di alimentazione. Utilizzare una spugna pulita o un panno antistatico, bagnato con una soluzione composta da un detergente non abrasivo e alcune gocce di acqua tiepida; quindi asciugare con un panno asciutto.

NON collocare il prodotto su piani di lavoro non lisci o instabili. Contattare l’assistenza in caso di danni alla custodia. NON tenere il dispositivo in ambienti non puliti o polverosi. NON utilizzarlo in caso di fuga di gas.

NON collocare o rovesciare oggetti sulla superficie del Desktop PC e non conficcarvi alcun oggetto estraneo. NON esporre il dispositivo a forti campi magnetici o elettrici.

NON utilizzare il dispositivo vicino a liquidi e NON esporlo a pioggia e umidità. NON utilizzare il modem durante i temporali.

Avviso di sicurezza della batteria: NON gettare la batteria nel fuoco. NON creare corto circuiti fra i contatti. NON disassemblare la batteria. Utilizzare il prodotto in ambienti a temperatura compresa fra 0˚C (32̊F) e 35˚C (95̊F).

NON coprire i fori per la ventilazione del Desktop PC per evitare il surriscaldamento del sistema. NON utilizzare cavi di alimentazione, accessori o periferiche malfunzionanti o difettose. Per evitare il pericolo di scosse elettriche, prima di spostare il sistema, disconnettere il cavo di alimentazione dalla presa elettrica.

Prima di utilizzare un adattatore o un cavo di estensione, rivolgersi a personale qualificato per l’assistenza, poichè questo tipo di dispositivi potrebbe interrompere il circuito di messa a terra. Assicurarsi che l’unità di alimentazione sia impostata sul corretto voltaggio.In caso di incertezze sul voltaggio della presa elettrica da utilizzare, contattare la società di fornitura di energia elettrica. In caso di guasto all’unità di alimentazione, non effettuare la riparazione da sè, ma rivolgersi ad un tecnico qualificato o al rivenditore.

Simboli convenzionali utilizzati nella guida

ITALIANO Per garantire la corretta esecuzione di determinate operazioni, ricordare la seguente simbologia, ricorrente nel manuale:

PERICOLO/AVVERTENZA: informazioni importanti per un utilizzo sicuro del dispositivo.

ATTENZIONE: informazioni su azioni da evitare per prevenire danni ai componenti.

IMPORTANTE: istruzioni da seguire OBBLIGATORIAMENTE per portare a termine un’operazione.

NOTA: suggerimenti ����������������������������������������������������������������� e informazioni aggiuntive per il completamento di un’operazione.

Approfondimenti Per approfondimenti e aggiornamenti sui prodotti e software ASUS, consultare le seguenti fonti di informazione: Sito internet ASUS Il sito internet ASUS fornisce informazioni aggiornate su hardware e software dei prodotti ASUS. Consultare il sito ASUS all’indirizzo: www.asus.com. Supporto Tecnico ASUS Visitare il sito ASUS http://support.asus.com/contact per sapere come contattare il servizio di assistenza tecnica ASUS.

ITALIANO Contenuto della confezione

Cavo di alimentazione x1

DVD con Software di Masterizzazione Nero 9 x1

Guida all’installazione x1

Antenna x1 ����������� (opzionale)

• In caso di articoli danneggiati o mancanti, contattare il rivenditore. • Le illustrazioni degli articoli sono puramente indicative. Le specifiche del prodotto potrebbero variare in base al modello. • Per approfondimenti sull’utilizzo della tastiera e del mouse per il gaming, consultare la sezione Tastiera per il Gaming ASUS ROG e ASUS GX900 Gaming Mouse.

Informazioni preliminari Benvenuto! Grazie per aver acquistato ASUS ROG TYTAN CG8480 Gaming Desktop PC! ASUS ROG TYTAN CG8480 Desktop PC offre prestazioni d’avanguardia, straordinaria affidabilità e utilità a misura di utente, racchiuse in un modello dal design moderno e funzionale. Prima di installare ASUS Desktop PC, leggere il contenuto della Garanzia ASUS.

Descrizione del computer Le illustrazioni sono puramente indicative. La posizione delle porte e la colorazione del telaio variano in base al modello.

Pannello frontale 7 5 6

Pulsante di accensione. Pulsante per accendere il computer.

Slot per schede ����������������� Secure Digital™ ���������������������� / MultiMediaCard slot. Slot per l’inserimento di schede Secure Digital™ / MultiMediaCard.

Vano unità ottica. Vano contenente un’unità ottica.

LED alimentazione. Questa spia LED si illumina quando si accende il computer.

Pulsante OC. Questo pulsante regola la funzione System Level Up del computer.

Porte ��������� USB 3.0. Le porte USB 3.0 (Universal Serial Bus 3.0) permettono di collegare dispositivi USB 3.0, come mouse, stampanti, scanner, fotocamere, PDA e altro. • NON collegare alcuna tastiera o mouse alle porte USB 3.0 durante l’installazione del sistema operativo Windows®. • A causa delle limitazioni del controller USB 3.0, i dispositivi USB 3.0 possono essere utilizzati soltanto in ambiente Windows®, dopo l’installazione del driver USB 3.0. • I dispositivI USB 3.0 possono essere utilizzati unicamente per archiviazione dati. • Per ottimizzare le prestazioni, collegare i dispositivi USB 3.0 alle porte USB 3.0.

Porte ��������� USB 2.0. Le porte USB 2.0 (Universal Serial Bus 2.0) permettono di collegare dispositivi USB 2.0, come mouse, stampanti, scanner, fotocamere, PDA e altro.

Porta microfono. Porta per la connessione del microfono.

Porta cuffie. Porta per la connessione di cuffie o altoparlanti.

Capitolo 1: Informazioni Preliminari

ITALIANO Pannello posteriore

Porte ���������������������������������������������������������������������� USB 3.0 con supporto modalità UASP della funzione ASUS USB 3.0 Boost. Le porte USB 3.0 (Universal Serial Bus 3.0) permettono di collegare dispositivi USB 3.0, come mouse, stampanti, scanner, fotocamere, PDA e altro. • Le porte USB 3.0 supportano soltanto Windows® 7 o versioni successive. Lo standard UASP supporta soltanto Windows® 8. • NON collegare alcuna tastiera o mouse alle porte USB 3.0 durante l’installazione del sistema operativo Windows®. • A causa delle limitazioni del controller USB 3.0, i dispositivi USB 3.0 possono essere utilizzati soltanto in ambiente Windows®, dopo l’installazione del driver USB 3.0. • I dispositivI USB 3.0 possono essere utilizzati unicamente per archiviazione dati. • Per ottimizzare le prestazioni, collegare i dispositivi USB 3.0 alle porte USB 3.0.

DisplayPort. Porta per la connesisone di un monitor o di un sistema home-theater.

Porta DVI-D. Porta per la connessione di dispositivi compatibili DVI-D, con supporto HDCP per la riproduzione di HD DVD, Blu-ray e altro contenuto protetto.

Porte USB 3.0 con supporto modalità UASP della funzione ASUS USB 3.0 Boost. La porta sul lato esterno supporta USB BIOS Flashback.

6. ��������������������������������������� Uscita altoparlanti laterali (grigio). Porta per la connessione di altoparlanti laterali in una configurazione audio a 8 canali. 7. ��������������������������������������� Uscita altoparlanti posteriori (nero). Porta per la connessione di altoparlanti posteriori in una configurazione audio a 4, 6 e 8 canali. 8. �������������������������������������� Porta Centrale/Subwoofer (arancione). Porta per la connessione degli altoparlanti centrale/subwoofer. 9. ������������������������� Porta microfono (rosa). Porta per la connessione del microfono. 10. ����������������������� Porta Line Out (lime). Porta per la connessione di cuffie o altoparlante. In una configurazione audio a 4, 6 o 8 canali, la funzione di questa porta diventa quella di uscita altoparlanti frontali. 11. ���������������������������� Porta Line In (blu chiaro). Porta per la connessione di un registratore, lettore di CD e DVD e di altre sorgenti audio. 12.

Fori di aerazione.� Fori per la ventilazione del sistema. NON ostruire i fori di aerazione del telaio e fornire sempre un’adeguata ventilazione al sistema.

Consultare la sottostante tabella della configurazione audio per conoscere la funzione delle porte audio in una configurazione a 2, 4, 6 oppure 8 canali.

Configurazione audio 2, 4, 6 o 8 canali

Uscita altoparlanti frontali

Uscita altoparlanti frontali

Uscita altoparlanti frontali

Uscita altoparlanti posteriori

Uscita altoparlanti posteriori

Uscita altoparlanti posteriori

Uscita altoparlanti laterali

Capitolo 1: Informazioni Preliminari

Connettore di alimentazione. (Valori nominali di alimentazione: 100-120/200240Vac, 60/50Hz,10/5A) Connettore per l’inserimento del cavo di alimentazione

Porta combo Mouse / Tastiera PS/2. Porta per la connessione di mouse / tastiera PS/2.

13. ����������������������������� Interruttore di accensione. Fornisce/interrompe l’alimentazione del computer. 14.

16. �������������������������� Porta Ottica S/PDIF_OUT. Porta per la connessione di un dispositivo esterno come uscita audio tramite un cavo ottico S/PDIF. 17. ������������� Porta HDMI. Porta per l’inserimento di un connettore HDMI (High-Definition Multimedia Interface), compatibile con HDCP, per la riproduzione di HD DVD, Blu-ray e altro contenuto protetto. 18.������������ Porta VGA. Porta per la connessione di dispositivi compatibili VGA,come un monitor VGA 19. ������������������� Porta LAN (RJ-45). Porta per la connessione Gigabit alla rete locale LAN tramite un hub di rete. Descrizione LED della porta LAN LED Attività/connessione

ARANCIONE SPENTO LAMPEGG.

Non connesso Attività dati

SPENTO VERDE Descrizione

LED ATT/ LED CONN. VELOC.

Scheda grafica �� ASUS ���� ������������ (opzionale). Le uscite video su questa scheda grafica ASUS opzionale potrebbero variare in base al modello.

Installazione del computer Questa sezione guida nella connessione dei principali dispositivi hardware, come un monitor esterno, una tastiera, un mouse e il cavo di alimentazione al computer.

ITALIANO Connessione di un monitor esterno Utilizzo della scheda grafica ASUS (su modelli selezionati) Collegare il monitor all’uscita video della scheda grafica ASUS.

Per collegare un monitor esterno mediante la scheda grafica ASUS: 1.

Collegare un monitor all’uscita video sulla scheda grafica ASUS.

Collegare il monitor alla sorgente di alimentazione. Le uscite video della scheda grafica ASUS potrebbero variare in base al modello.

LINE OUT LINE IN Capitolo 1: Informazioni Preliminari

Utilizzo delle uscite video sulla scheda grafica integrata

ITALIANO Collegare il monitor all’uscita video sulla scheda grafica integrata.

Per collegare un monitor esterno tramite le uscite video sulla scheda grafica integrata: 1.

Collegare un monitor VGA alla porta VGA o un monitor DVI-D alla porta DVI-D oppure un monitor HDMI alla porta HDMI sul pannello posteriore del computer.

Collegare il monitor ad una sorgente di alimentazione.

• Se il computer è provvisto di una scheda grafica ASUS, la scheda grafica è impostata nel BIOS come dispositivo di visualizzazione primario. Pertanto, collegare il monitor all’uscita video sulla scheda grafica. • Per i dettagli sulle modalità di connessione di più di un monitor esterno al computer, consultare Connessione multischermo nel capitolo 3.

Connessione di una tastiera e di un mouse USB Collegare una tastiera e un mouse USB alle porte USB sul pannello posteriore del computer.

ITALIANO E’ possibile accedere all’utilità di configurazione pre-installata per ASUS GX900 Gaming Mouse, soltanto quando si collega il mouse al computer, prima di avviare Windows® 7 per la prima volta. In alternativa, è possibile installare manualmente l’utilità dal DVD di supporto in dotazione. Per approfondimenti, consultare la sezione sull’uso del mouse GX900 in questo manuale utente.

Connessione del cavo di alimentazione

Collegare un’estremità del cavo di alimentazione al connettore dell’alimentazione sul pannello posteriore del computer e l’altra estremità ad una sorgente di alimentazione.

LINE OUT LINE IN Capitolo 1: Informazioni Preliminari

Come accendere e spegnere il computer Questa sezione indica come accendere/spegnere il computer.

ITALIANO Come accendere il computer Per accendere il computer: 1.

Accendere il monitor.

Premere il pulsante di accensione sul computer.

Pulsante di accensione

Attendere il termine del caricamento automatico del sistema.

Come spegnere il computer Per spegnere il computer: 1.

Chiudere tutte le applicazion in esecuzione.

sul desktop di Windows®. per arrestare il sistema.

Capitolo 1: Informazioni Preliminari

ITALIANO Utilizzo di Windows® 7 Inizializzazione Quando si avvia il computer per la prima volta, appare una serie di schermate che guidano nella configurazione delle impostazioni di base del sistema operativo Windows® 7. Quando si avvia il computer per la prima volta, procedere come di seguito: 1.

Accendere il computer. Attendere alcuni minuti, sino a quando non copiare la schermata Set Up Windows.

Dall’elenco a discesa, selezionare la lingua e cliccare Next.

Dagli elenchi a discesa, selezionare Country or region, Time and currency e Keyboard layout. Cliccare Next.

Immettere un nome distintivo come user name e computer name. Cliccare Next.

Inserire le informazioni necessarie per impostare la password, quindi cliccare Next. E’ inoltre possibile cliccare Next per ignorare questo passaggio, senza inserire alcuna informazione. Se si desidera impostare una password in seguito, consultare il paragrafo Impostazioni account utente e password in questo capitolo.

Leggere attentamente i termini e le condizioni del contratto di licenza. Selezionare I accept the license terms e cliccare Next.

Selezionare Use recommended settings oppure Install important updates only per configurare le impostazioni del protezione del computer. Per ingnorare questo passaggio, selezionare Ask me later.

Controllare le impostazioni di data e ora, quindi cliccare Next. Il sistema carica le nuove impostazioni e inizia il riavvio. E’ ora possibile utilizzare il computer.

Desktop di Windows® 7 Per ulteriori informazioni su Windows® 7, cliccare sull’icona Start

Il menu Start consente di accedere ai programmi, alle utilità e ad altri elementi installati nel computer e, tramite la funzione Help and Support, fornisce informazioni su Windows 7.

Avvio di programmi e applicazioni dal menu Start Per avviare programmi e applicazioni dal menu Start: 1.

Dalla barra delle applicazioni di Windows®, cliccare sull’icona Start

Dal menu Start, selezionare l’elemento da avviare.

E’ possibile aggiungere i programmi da visualizzare sempre sul menu Start. Per approfondimenti, consultare la sezione Aggiunta di programmi sul menu Start o sulla barra delle applicazioni di questo capitolo.

Utilizzo di Getting Started

La voce Getting Started del menu Start contiene informazioni su alcune operazioni di base, come personalizzare Windows®, aggiungere nuovi utenti e trasferire file, che facilitano la familiarizzazione con il sistema operativo Windows® 7. Per utilizzare Getting Started: 1.

Dalla barra delle applicazioni di Windows®, cliccare sull’icona Start menu Start.

Selezionare Getting Started. Appare l’elenco delle applicazioni disponibili.

Selezionare l’applicazione da avviare.

Barra delle applicazioni

La barra delle applicazioni consente di avviare e gestire programmi o altri elementi installati nel computer.

Avvio di un programma dalla barra delle applicazioni Per avviare un programma dalla barra delle applicazioni: •

Dalla barra delle applicazioni di Windows®, cliccare sull’icona del programma da avviare. Cliccare un’altra volta per nascondere il programma. E’ possibile aggiungere i programmi da visualizzare sempre sul menu Start. Per approfondimenti, consultare la sezione Aggiunta di programmi sul menu Start o sulla barra delle applicazioni di questo capitolo.

Capitolo 2: Utilizzo di Windows® 7

Aggiunta di elementi alle jumplist

ITALIANO Cliccando su un’icona nella barra delle applicazioni, si apre una jumplist, che consente di accedere immediatamente ai collegamenti dei programmi e degli elementi elencati. E’ possibile aggiungere nuovi elementi, come i siti preferiti, le cartelle o i dischi visitati più di frequente o i file multimediali recenti. Per aggiugere un elemento ad una jumplist: 1.

Dalla barra delle applicazioni, cliccare su un’icona.

Dalla jumplist corrispondente, cliccare sull’elemento da aggiungere, quindi selezionare Pin to this list.

Rimuozione di elementi da una jumplist Per rimuovere un elemento da una jumplist: 1.

Dalla barra delle applicazioni, cliccare su un’icona.

Dalla jumplist corrispondente, cliccare sull’elemento da rimuovere dalla jumplist e selezionare Unpin from this list.

Aggiunta di programmi sul menu Start o sulla barra delle applicazioni Per aggiungere programmi sul menu Start o sulla barra delle applicazioni: 1.

Dalla barra delle applicazioni di Windows®, cliccare sull’icona Start menu Start.

Cliccare sull’elemento da aggiungere al menu Start o alla barra delle applicazioni.

Selezionare Pin to Taskbar oppure Pin to Start menu.

E’ anche possibile cliccare sull’icona di un programma in esecuzione sulla barra delle applicazioni e selezionare Pin this program to taskbar.

Rimozione di programmi dal menu Start Per rimuovere un programma dal menu Start: 1.

Dalla barra delle applicazioni di Windows®, cliccare sull’icona Start menu corrispondente.

Dal menu Start, cliccare sul programma da rimuovere, quindi selezionare Remove from this list.

Rimozione di programmi dalla barra delle applicazioni Per rimuovere un programma dalla barra delle applicazioni: 1.

Dalla barra delle applicazioni, cliccare sul programma da rimuovere dalla barra delle applicazioni, quindi selezionare Unpin this program from taskbar.

Utilizzo dell’area di notifica

ITALIANO L’area di notifica è pre-impostata per visualizzare le seguenti icone: Notifica di Action Center Cliccare su questa icona per visualizzare tutti i messaggi di notifica/avvisi e avviare icon Windows® Action Center. Connessione di rete Questa connessione visualizza lo stato della connessione e l’intensità del segnale di una connessione di rete via cavo o senza fili. Volume Cliccare su questa icona per regolare il volume.

Visualizzazione di un messaggio di notifica Per visualizzare un messaggio di notifica: •

Cliccare sull’icona di Notifica

, quindi cliccare sul messaggio da aprire.

Per approfondimenti, consultare la sezione su Windows® Action Center in questo capitolo.

Personalizzazione di icone e notifiche E’ possibile scegliere di visualizzare o nascondere le icone e i messaggi di notifica sulla barra delle applicazioni o in area di notifica. Per personalizzare icone e notifiche: 1.

Dall’area di notifica, cliccare sul’icona con la freccia

Dall’elenco a discesa, selezionare le funzioni delle icone o degli elementi da personalizzare.

Gestione di file e cartelle Gestione di file e cartelle con Windows® Explorer

Windows® Explorer permette di visualizzare, gestire ed organizzare file e cartelle.

Avvio di Windows® Explorer Per avviare Windows Explorer:

Dalla barra delle applicazioni di Windows®, cliccare sull’icona Start corrispondente menu.

Cliccare Computer per avviare Windows Explorer.

Capitolo 2: Utilizzo di Windows® 7

Esplorazione di file e cartelle 1.

Avviare Windows Explorer.

Dal pannello di navigazione o di visualizzazione, cercare una cartella.

Dalla barra di navigazione, cliccare sulla freccia per visualizzare il contenuto di un disco o di una cartella.

ITALIANO Per esplorare file e cartelle:

Personalizzazione della visualizzazione di file e cartelle Per personalizzare la visualizzazione di file e cartelle: 1.

Avviare Windows Explorer.

Dal pannello di navigazione, selezionare dove salvare i dati.

Dalla barra degli strumenti, cliccare sull’icona Visualizza

Dal menu Visualizza, spostare il cursore per selezionare la modalità di visualizzazione di file e cartelle.

In alternativa, cliccare su un punto qualunque del pannello di visualizzazione, cliccare View e selezionare il tipo di visualizzazione.

Disposizione file Per disporre i file: 1.

Avviare Windows Explorer.

Dal campo Arrange by, cliccare per visualizzare l’elenco a discesa.

Selezionare la modalità preferita.

Per ordinare i file: 1.

Avviare Windows Explorer.

Cliccare su un punto qualunque del pannello di visualizzazione.

Dal menu che appare, selezionare Sort by, quindi scegliere la modalità preferita.

Raggruppamento file Per raggruppare i file: 1.

Avviare Windows Explorer.

Cliccare su un punto qualunque del pannello di visualizzazione.

Dal menu che appare, selezionare Group by, quindi scegliere la modalità preferita.

Aggiunta di una nuova cartella

ITALIANO Per aggiungere una cartella: 1.

Avviare Windows Explorer.

Dalla barra degli strumenti, cliccare New folder.

Inserire il nome della nuova cartella. In alternativa, cliccare su un punto qualunque del pannello di visualizzazione, quindi selezionare New > Folder.

Backup di file Impostazioni di backup

Per configurare le impostazioni di backup: > All Programs > Maintenance > Backup and Restore.

Selezionare la destinazione dei file di backup. Premere Next.

Selezionare Let Windows choose (recommended) oppure Let me choose as your backup mode. Con la selezione di Let Windows choose, Windows non esegue il backup di programmi, file in formato FAT, file del cestino o di file temporanei di dimensioni pari o superiori a 1GB.

Seguire le istruzioni sullo schermo per completare il processo.

Ripristino del sistema La funzione Windows® System Restore crea un punto di ripristino dove salvare le impostazioni del sistema del computer in una certa data e ora e permette di ripristinare o annullare le modifiche alle impostazioni del sistema, lasciando inalterati i dati personali. Per ripristinare il sistema:

Chiudere tutte le applicazioni in esecuzione.

Seguire le istruzioni sullo schermo per completare il processo.

> All Programs > Accessories > System Tools > System Restore.

Capitolo 2: Utilizzo di Windows® 7

Protezione del computer

ITALIANO Windows® 7 Action Center

Windows® 7 Action Center fornisce messaggi di notifica,informazioni sulla sicurezza, sulla manutenzione del sistema e l’opzione di risoluzione automatica di alcuni dei problemi più comuni del computer. I messaggi di notifica possono essere personalizzati. Per approfondimenti, consultare il paragrafo precedente Personalizzazione di icone e notifiche di questo capitolo.

Avvio di Windows® 7 Action Center Per avviare Windows® 7 Action Center: 1.

Per avviare Windows 7 Action Center, cliccare sull’icona di Notifica selezionare Open Action Center.

Da Windows 7 Action Center, selezionare l’operazione da eseguire.

Windows Update permette di controllare e installare gli aggiornamenti più recenti per aumentare la protezione e le prestazioni del computer.

Avvio di Windows® Update Per avviare Windows® Update: 1.

Dalla barra delle applicazioni di Windows®, cliccare sull’icona Start menu corrispondente.

Dalla schermata Windows Update, selezionare l’operazione da eseguire.

Impostazioni account utente e password

E’ possibile creare account utente e password per gli utenti del computer.

Impostazione di un account utente Per impostare un account utente:

> Getting Started > Add new

Dalla barra delle applicazioni di Windows®, cliccare users.

Selezionare Manage another account.

Selezionare Create a new account.

Digitare il nome del nuovo utente.

Selezionare Standard user oppure Administrator come tipo di utente.

Impostazioni password

ITALIANO Per impostare una password utente: 1.

Selezionare l’utente per cui impostare la password.

Selezionare Create a password.

Digitare e confermare la nuova password. Inserire il suggerimento per la password.

Al termine, cliccare Create password.

Attivazione del software anti-virus

Trend Micro Internet Security è un software di terze parti, preinstallato nel computer, per proteggero dagli attacchi dei virus.Dopo un periodo di prova, della durata di 60 giorni, dalla data di attivazione, il software deve essere acquistato separatamente. Per attivare Trend Micro Internet Security: 1.

Eseguire l’applicazione Trend Micro Internet Security.

Leggere attentamente i termini e le condizioni di icenza. Cliccare Agree & Activate.

Inserire l’indirizzo di posta elettronica e selezionare la locazione. Cliccare Next.

Per completare l’attivazione, cliccare Finish.

Supporto Windows® Windows® Help and Support fornisce informazioni e spiegazioni utili nell’utilizzo delle applicazioni nella piattaforma di Windows® 7. Per avviare Windows® Help and Support, cliccare

Per ricevere il supporto Windows® online, assicurarsi di essere collegati a Internet.

Capitolo 2: Utilizzo di Windows® 7

ITALIANO Connessione di dispositivi al computer Connessione di un dispositivo di archiviazione USB Sia nel pannello frontale che in quello posteriore, questo desktop PC è dotato di porte USB 2.0/1.1 e USB 3.0, per la connessione di dispositivi USB, come i dispositivi di archiviazione. Per connettere un dispositivo di archiviazione USB: •

Procedere come indicato dalle figure sottostanti.

DVI DVI Pannello frontale

LINE OUT LINE IN Pannello posteriore

Per rimuovere un dispositivo di archiviazione USB: 1.

Cliccare dall’area di notifica di Windows nel computer, quindi cliccare Eject USB2.0 FlashDisk o Eject USB3.0 FlashDisk, se si utilizza un’unità flash USB3.0 o dispositivi compatibili con USB3.0.

Quando appare il messaggio Safe to Remove Hardware, rimuovere il dispositivo USB dal computer.

NON rimuovere un dispositivo di archiviazione USB durante il trasferimento dati, altrimenti potrebbe causare la perdita dei dati o un danno al dispositivo.

Connessione di microfono e altoparlanti

ITALIANO Questo desktop PC è dotato di porte per il microfono e gli altoparlanti, sia nel pannello frontale che nel pannello posteriore. Le porte audio I/O, situate nel pannello posteriore, consentono di collegare gli altoparlanti stereo a 2, 4, 6 e 8 canali.

Connessione di cuffie e microfono

Connessione altoparlanti a 2 canali

Capitolo 3: Connessione di dispositivi al computer

ITALIANO Connessione altoparlanti a 4 canali

Connessione altoparlanti a 6 canali

Connessione altoparlanti a 8 canali

Capitolo 3: Connessione di dispositivi al computer

Connessioni multischermo

ITALIANO Il desktop PC può essere dotato di porte VGA, HDMI oppure DVI, che consentono di realizzare connessioni multischermo. Quando nel computer è installata una scheda grafica, collegare i monitor alle uscite della scheda grafica.

Impostazioni multischermo

Durante l’impiego di più monitor, è possibile impostare le modalità di visualizzazione.Il monitor aggiuntivo può essere utilizzato per duplicare l’immagine dello schermo principale o come estensione del desktop di Windows. Per impostare la configurazione multischermo: 1.

Spegnere il computer.

Collegare i due monitor al computer e i cavi di alimentazione ai monitor. Consultare la sezione Installazione del computer del capitolo 1 per informazioni dettagliate sulle modalità di connessione di un monitor al computer.

Con determinate schede grafiche, soltanto il monitor impostato come schermo primario visualizza l’immagine in fase di POST. La funzione doppio schermo è operativa soltanto con Windows.

Accendere il computer.

Per visualizzare la schermata per le impostazioni Screen Resolution, procedere in uno dei seguenti modi: • Cliccare > Control Panel > Appearance and Personalization > Display > Change display settings. • Cliccare su un punto qualunque del desktop di Windows. All’apparire del menu a comparsa, cliccare Personalize > Display > Change display settings.

Selezionare la modalità di visualizzazione dall’elenco a discesa Multiple displays:. • Duplicate these displays: Selezionare questa opzione per impiegare un monitor aggiuntivo come duplicato dello schermo principale. • Extend these displays: Selezionare questa opzione per impiegare un monitor aggiuntivo come estensione dello schermo principale, per aumentare lo spazio del desktop. • Show desktop only on 1 / 2: Selezionare questa opzione per visualizzare il desktop soltanto sul monitor 1 o sul monitor 2. •

Remove this display: Selezionare questa opzione per rimuovere il monitor selezionato.

Cliccare Apply oppure OK, quindi premere Keep Changes al messaggio di conferma.

Capitolo 3: Connessione di dispositivi al computer

Connessione di uno schermo ad alta definizione

ITALIANO Collegare uno schermo ad alta definizione (HDTV) alla porta HDMI del computer. • Per collegare l’HDTV al computer, è necessario un cavo HDMI (da acquistare separatamente). • Per prestazioni ottimali,assicurarsi che il cavo HDMI sia di lunghezza inferiore ai 15 metri.

Capitolo 3: Connessione di dispositivi al computer

ITALIANO Capitolo 4 Utilizzo del computer

Posizione corretta durante l’uso del Desktop PC Durante l’utilizzo del Desktop PC, mantenere la posizione corretta è necessario per prevenire stiramenti a polsi, mani e altre articolazioni o muscoli. Questa sezione offre alcuni accorgimenti per evitare tali disturbi fisici con il Desktop PC. Eye level to the top of the monitor screen

Per mantenere la posizione corretta: •

Sistemare la sedia del computer in modo tale da assicurarsi che i gomiti siano alla medesima altezza o ad altezza leggermente superiore rispetto alla tastiera per consentire una comoda digitazione.

Regolare l’altezza della sedia in modo tale da assicurarsi che le ginocchia siano in posizione leggermente superiore rispetto ai fianchi, per poter meglio rilassare le gambe. Se necessario, utilizzare un appoggiapiedi per alzare il livello delle ginocchia.

Regolare lo schienale della sedia in modo che la base della spina dorsale sia saldamente appoggiata e leggermente inclinata indietro.

Stare seduti in posizione eretta con le ginocchia, i gomiti e i fianchi in posizione ortogonale rispetto al PC.

Porre il monitor direttamente davanti all’utente, e regolare la parte superiore del monitor all’altezza dello sguardo, in modo che gli occhi siano rivolti leggermente verso il basso.

Tenere il mouse vicino alla tastiera, e, se necessario, utilizzare un appoggiapolsi di supporto per ridurre la pressione sui polsi in fase di digitazione.

Utilizzare il Desktop PC in una zona ben illuminata e tenerlo lontano da sorgenti di luce abbagliante, come le finestre o la luce diretta del sole.

Effettuare regolarmente delle pause di breve durata durante l’uso del Desktop PC.

Lettore di schede di memoria

ITALIANO Le fotocamere digitali e altri dispositivi digitali per l’acquisizione di immagini utilizzano schede di memoria per salvare file multimediali o immagini di natura digitale. Il lettore di schede di memoria, integrato nel dispositivo e situato sul pannello frontale del sistema, consente di lettere e scrivere dati su differenti tipi di schede di memoria.

Per utilizzare una scheda di memoria: 1.

Inserire la scheda di memoria nell’apposito slot. • Una scheda di memoria può essere inserita in una sola direzione. NON forzare una scheda di memoria nello slot per non danneggiarla. • E’ possibile inserire i supporti in uno o più slot per schede di memoria ed utilizzarli in modo indipendente. Inserire una sola scheda di memoria per slot alla volta.

Selezionare un programma di accesso ai file dalla finestra AutoPlay. • Se nel computer NON è attivata la funzione AutoPlay, cliccare sul pulsante Start di Windows® 7 sulla barra delle applicazioni, selezionare Risorse del Computer, quindi fare doppio clic sull’icona della scheda di memoria per accedere ai dati al suo interno. • L’icona del disco di ciascuno slot di schede è visualizzata sulla schermata Risorse del Computer. • La spia LED del lettore di schede di memoria si illumina e lampeggia durante la lettura o la scrittura dati sulla scheda di memoria.

Al termine, cliccare sull’icona del disco della scheda di memoria sulla schermata Risorse del Computer, cliccare Rimuovi e rimuovere la scheda. Mai rimuovere una scheda di memoria durante o immediatamente dopo la lettura, la copia, la formattazione o l’eliminazione di dati sulla scheda, altrimenti o potrebbe verificarsi una perdita dei dati. Prima di rimuovere una scheda di memoria, utilizzare la funzione di rimozione sicura dell’hardware e del supporto, situata nell’area di notifica di Windows, così da prevenire la perdita dei dati.

Capitolo 4: Utilizzo del computer

ITALIANO Unità ottica

Inserimento di un disco ottico Per inserire un disco ottico: 1.

Mentre il sistema è acceso, premere il pulsante PUSH.

Aprire il vassoio premendo il pulsante di espulsione, situato sotto la copertura del vano dell’unità.

Inserire il disco nell’unità ottica con il lato dell’etichetta rivolto verso l’alto.

Spingere e chiudere il vassoio.

Per accedere ai file, selezionare un programma dalla finestra AutoPlay. Se nel computer NON è attivata la funzione AutoPlay, cliccare sul pulsante Start di Windows® 7 sulla barra delle applicazioni, selezionare Risorse del Computer, quindi fare doppio clic sull’icona CD/DVD per accedere ai dati al suo interno.

Rimozione di un disco ottico Per rimuovere un disco ottico: 1.

Quando il sistema è acceso, espellere il vassoio in uno dei seguenti modi: •

Premere il pulsante di espulsioone, situato sotto la copertura del vano dell’unità ottica.

Cliccare sull’icona del disco CD/DVD sulla schermata Risorse del Computer, quindi cliccare Rimuovi.

Rimuovere il disco dal vassoio.

Tastiera per il Gaming ASUS ROG U9N ITALIANO CG8480 Gaming Desktop PC è provvisto di una tastiera per il gaming ASUS ROG U9N. Controllare la sezione Contenuto della Confezione per un elenco dettagliato degli articoli della confezione della tastiera per il gaming ASUS ROG U9N.

Installazione della tastiera per il gaming ASUS ROG U9N 1.

Utilizzare l’adattatore da PS/2 a USB in dotazione per collegare la tastiera ad una porta USB 2.0 del computer.

Allineare e inserire l’appoggiapolsi negli appositi slot della tastiera (A). Utilizzando entrambi i pollici, spingere verso il basso l’appoggiapolsi, sino a quando non scatta in posizione (B). A

B Riavviare il computer. Windows® installa automaticamente tutti i driver necessari per la tastiera.

Capitolo 4: Utilizzo del computer

ASUS GX900 Gaming Mouse

ITALIANO CG8480 Gaming Desktop PC è provvisto del mouse per il gaming ASUS GX900, per un controllo completo del gioco. Controllare la sezione Contenuto della Confezione per un elenco dettagliato degli articoli della confezione di ASUS GX900 Gaming Mouse.

ASUS GX900 Gaming Mouse è dotato di un tasto sinistro, un tasto destro,una rotellina di scorrimento, due tasti laterali, un tasto dedicato DPI ed uno speciale pulsante per il cambio di profilo.

Rotellina di scorrimento Interruttore DPI Push/Pull

Logo GX900 Tasto IE Indietro Piedini del Mouse Piedini del Mouse e Sensore Laser Twin-Eye Base pesi (5 x 4.5g blocchetti)***

*** E’ possibile regolare il peso del mouse aggiungendo o rimuovendo alcuni blocchetti.

*Indicazioni LED per il cambio di profilo

Colori LED Indicazioni

Verde Rosso Arancione

**Indicazioni LED per il cambio DPI Colori LED Indicazioni

Avvio del Programma Nel computer è pre-installato un programma realizzato appositamente per configurare ASUS GX900 Gaming Mouse ed usufruire di tutte le sue funzionalità. Quando si connette ASUS GX900 Gaming Mouse al computer, prima di avviare Windows® 7 per la prima volta, il programma rileva automaticamente il mouse. In alternativa, è possibile installare manualmente l’utilità dal DVD di supporto in dotazione. Per installare il programma dal DVD di Supporto, inserire il disco nell’unità ottica e seguire le istruzioni sullo schermo per avviare il programma. Se nel computer NON è attivata la funzione di esecuzione automatica,sfogliare il contenuto del DVD di supporto per individuare il file GX900.exe. Cliccare due volte sul file GX900.exe per avviare il programma.

Configurazione di ASUS GX900 Gaming Mouse Assicurarsi che il mouse sia collegato alla porta USB del computer. Il programma rileva automaticamente il mouse e visualizza il menu principale.

Capitolo 4: Utilizzo del computer

Cliccare su ciascuna scheda per visualizzare il menu del profilo selezionato.

Visualizza l’icona profilo, che è configurabile nei menu Profilo 1~3.

Cliccare per ripristinare la configurazione DPI sulle ultime impostazioni salvate. Trascinare il cursore per regolare il valore DPI per ciascun livello.* Cliccare per ripristinare le impostazioni dei tasti sugli ultimi valori salvati. Cliccare per visualizzare le descrizioni dei colori degli indicatori dei diversi profili. Cliccare per caricare un profilo salvato nel mouse. Cliccare per salvare le attuali impostazioni profilo nel disco rigido. Cliccare per riportare tutte le impostazioni del mouse sui valori predefiniti. Cliccare per salvare le impostazioni effettuate. Cliccare per salvare le impostazioni effettuate ed uscire dal programma.

* Ciascun profilo è caratterizzato da due livelli DPI. Due o quattro LED del cambio di DPI si illuminano per indicare l’utilizzo del livello 1 o del livello 2, rispettivamente. ASUS CG8480

Cliccare per aprire il menu Modifica, che consente di modificare nome e icona del profilo.

Inserire il nome del profilo da utilizzare.

Cliccare per individuare il file immagine da utilizzare come icona profilo. Selezionare una funzione per ciascun tasto/azione dall’elenco a discesa. *Per i dettagli, consultare la tabella sottostante.

Funziona da tasto di sinistra del mouse. Funziona da��������������������������� tasto di centro del mouse. Funziona da�������������������������������������������� tasto Indietro di IE. Dopo aver operato la selezione, premere questo tasto per tornare alla pagina precedente. Funziona da����������������������������������������������������� tasto Avanti di IE. Dopo aver operato la selezione, premere questo tasto per passare alla pagina seguente.

Capitolo 4: Utilizzo del computer

Tastiera Macro Script #1-6 DPI [+] DPI [-] DPI Livello 1/2 Cambio Profilo Profilo Normale Profilo Utente 1/2/3 Rotellina (sinistra/destra)

Quando selezionato, premere il tasto per eseguire una battuta o una sequenza di battute. Quando selezionato, premere questo tasto per eseguire un comando o una serie di comandi editabili con il menu Modifica Macro. Vedi Menu Macro per approfondimenti. Premere questo tasto per eseguire uno script editabile con il Modifica Script.Vedi Edit Script menu per approfondimenti. Tasto per aumentare il valore DPI. Tasto per diminuire il valore DPI. Tasto per utilizzare il DPI Livello 1/2. Tasto di cambio profilo. Tasto per utilizzare il profilo normale.

Tasto per utilizzare il profilo personalizzato 1/2/3. Tasto per scorrere a sinistra / destra nel modo in cui funziona una rotellina inclinata. Questa funzione è disponibile soltanto per le applicazioni Microsoft® Office con i sistemi operativi Windows® 7 / Vista.

Tasto per fare fuoco rapido in un gioco di attacco a clic. Equivale a cliccare tre volte il tasto di sinistra del mouse Tasto per fare fuoco rapido in un gioco di attacco in cui si utilizza la Rapid Fire (tasto) barra spaziatrice. Equivale a cliccare tre volte la barra spaziatrice. Web Browser Tasto per avviare il browser web predefinito. E-mail Tasto per avviare l’applicazione di posta elettronica predefinita. Media Player Tasto per avviare l’applicazione multimediale predefinita. Play/Pausa Stop Tasti di comando multimediale. Traccia succ. Traccia prec. Volume Su/Giù Tasto per aumentare / ridurre il volume del sistema. Silenziamento Tasto per attivare/disattivare l’audio. Calcolatrice Tasto per avviare l’applicazione Calcolatrice. Risorse del Tasto per aprire la finestra Risorse del Computer. Computer Selezionare questo elemento per disattivare il tasto selezionato sul Disattivato mouse.

Modifica Macro Cliccare per aprire il menu Modifica Macro. Selezionare questo elemento per registrare l’intervallo di tempo Timing intercorso fra la pressione e il rilascio di un tasto (valore predefinito: 12ms). Quando selezionato, la nuova istruzione sarà inserita prima Inserisci dell’istruzione selezionata. In alternativa, sarà data prima priorità ad ogni nuova istruzione. Cliccare per avviare la registrazione della pressione e rilascio dei tasti Avvia* e/o delle azioni del mouse. Cliccare per terminare la registrazione della pressione e rilascio dei tasti Interrompi e/o delle azioni del mouse. Cancella Cliccare per cancellare tutte le istruzioni salvate. Sposta su/giù Cliccare per spostare su/giù l’istruzione selezionata. Imposta azione Quando Timing è deselezionato, il ritardo di tutte le azioni sarà il valore ritardata scelto dall’elenco a discesa. Loop Imposta la macro da eseguire a un clic e da terminare al clic successivo. Fuoco Imposta la macro da eseguire una volta con un clic. Imposta la macro da eseguire quando si tiene premuto il tasto e da Sempre fuoco terminare quando si rilascia il tasto. Esporta Cliccare per salvare l’attuale macro nel disco rigido. Importa Cliccare per caricare una macro dal disco rigido.

Capitolo 4: Utilizzo del computer

Modifica Script Cliccare per aprire il menu Modifica Script. Selezionare questo elemento per registrare l’intervallo di tempo Timing intercorso fra la pressione e il rilascio di un tasto (valore predefinito: 12ms). Quando selezionato, la nuova istruzione sarà inserita prima Inserisci dell’istruzione selezionata. In alternativa, sarà data prima priorità ad ogni nuova istruzione. Cliccare per avviare la registrazione delle azioni della tastiera e/o del Avvia mouse. Cliccare per terminare la registrazione delle azioni della tastiera e/o del Interrompi mouse. Cancella Cliccare per cancellare tutte le istruzioni salvate. Sposta su/giù Cliccare per spostare su/giù l’istruzione selezionata. Imposta azione Quando Timing è deselezionato, il ritardo di tutte le azioni sarà il valore ritardata scelto dall’elenco a discesa. Loop Imposta lo script da eseguire a un clic e da terminare al clic successivo. Fuoco Imposta lo script da eseguire una volta con un clic. Imposta lo script da eseguire quando si tiene premuto il tasto e da Sempre fuoco terminare quando si rilascia il tasto. Esporta Cliccare per salvare l’attuale script nel disco rigido. Importa Cliccare per caricare uno script dal disco rigido.

ITALIANO Tastiera multimediale (su modelli selezionati) La tastiera varia in base al modello. Le illustrazioni riportate nel manuale sono puramente indicative.

Riduce il volume del sistema. Attiva/disattiva l’audio. Aumenta il volume del sistema. Passa alla traccia precedente di un file in un lettore multimediale.

Esegue o sospende la riproduzione file in un lettore multimediale. Passa alla traccia successiva di un file in un lettore multimediale.

• Per questa tastiera non è necessario installare alcun driver.

• I tasti funzione speciali funzionano soltanto con i sistemi operativi Windows® Vista / Windows® 7.

Capitolo 4: Utilizzo del computer

ITALIANO Tastiera via cavo ASUS KB34211 3

Attiva/disattiva l’audio. Riduce il volume del sistema. Aumenta il volume del sistema.

4. LED Blocco scorr. Questa spia LED si illumina quando è attivato il blocco scorrimento. 5. LED Blocco maius. Questa spia LED si illumina quando è attivato il blocco maiuscole.

6. Num Lock LED Questa spia LED si illumina quando è attivato il blocco numerico.

• Per questa tastiera non è necessario installare alcun driver.

• I tasti funzione speciali funzionano soltanto con i sistemi operativi Windows® Vista / Windows® 7 / Windows® XP.

ITALIANO Tastiera BTC 6200C 1

Ritorna alla pagina precedente visualizzata per ultima.

Attiva la modalità sospensione. Premere un tasto qualunque per riattivare il 8. computer e ripristinare lo stato operativo precedente.

Va alla pagina successiva visualizzata per ultima. Avvia la homepage predefinita in Windows® Internet Explorer.

Apre la cartella Preferiti in Windows® Internet Explorer.

Avvia l’applicazione di posta elettronica predefinita. Riduce il volume del sistema.

Aumenta il volume del sistema.

Attiva/disattiva l’audio. Ritorna alla pagina precedente in un lettore multimediale.

Esegue o sospende la riproduzione di un file in un lettore multimediale.

Passa alla traccia successiva di un file in un lettore multimediale. Interrompe la riproduzione di un file in un lettore multimediale.

• I tasti funzione speciali funzionano con i sistemi operativi Windows® ME / 2000 / XP / Vista / 7 senza la necessità di installare un driver. Per scaricare il drver per il sistema operativo Windows® 98SE, visitare il sito BTC, al seguente indirizzo: www.btc.com.tw. • Prima di utilizzare i tasti internet,installare Microsoft® Internet Explorer 5.0 o versioni successive.

Capitolo 4: Utilizzo del computer

Questa spia LED si illumina quando l’alimentazione è quasi esaurita. Riduce il volume del sistema.

Aumenta il volume del sistema..

• Per questa tastiera non è necessario installare alcun driver.

• I tasti funzione speciali funzionano soltanto con i sistemi operativi Windows® Vista / Windows® 7 / Windows® XP.

Capitolo 4: Utilizzo del computer

Modalità di connessione a internet Connessione via cavo Utilizzare un cavo RJ-45 per collegare il computer ad un modem via cavo/DSL o alla rete locale (LAN).

Connessione tramite modem via cavo / DSL Per la connessione via modem via cavo / DSL: 1.

Installare il modem via cavo / DSL. Consultare la documentazione fornita con il modem.

Collegare un’estremità di un cavo RJ-45 alla porta LAN (RJ-45) sul pannello posteriore del computer e l’altra estremità a un modem via cavo/DSL.

Accendere il modem via cavo/DSL e il computer.

Configurare le impostazioni di connessione a internet. Per ulteriori informazioni o assistenza nella connessione a internet, contattare il fornitore del servizio (ISP).

Connessione tramite la rete locale (LAN) Per la connessione LAN:

Collegare un’estremità di un cavo RJ-45 alla porta LAN (RJ-45) sul pannello posteriore del computer e l’altra estremità alla presa LAN.

Accendere il computer.

Configurare le impostazioni di connessione a internet.

LAN Contattare l’amministratore di rete per ulteriori informazioni o per assistenza nell’installazione della connessione a internet.

Capitolo 5: Modalità di connessione a Internet

Connessione wireless (su modelli selezionati)

ITALIANO Collegare il computer a Internet via connessione wireless. Per stabilire una connessione wireless, è necessario un punto di accesso wireless (AP).

Wireless AP DVI VGA OUT Modem

• Per aumentare la copertura e la sensibilità del segnale radio wireless, collegare le antenne esterne ai rispettivi connettori sulla scheda WLAN ASUS.

• Per ottimizzare le prestazioni wireless, collocare le antenne sulla parte superiore del computer. • Le antenne esterne sono opzionali.

Per la connessione con una rete wireless:

Cliccare sull’icona di rete disponibili.

in area di notifica per visualizzare le reti wireless

Selezionare la rete wireless a cui conettersi, quindi cliccare Connect.

Potrebbe essere necessario digitare la chiave di protezione di rete per la sicurezza della rete, quindi cliccare OK.

Attendere che il computer stabilisca la connessione di rete wireless.

La connessione wireless è stata stabilita. E’ visualizzato lo stato della connessione e l’icona di rete .

Capitolo 5: Modalità di connessione a Internet

Descrizione delle utilità Il DVD di Supporto e il DVD di Ripristino potrebbero non essere compresi nella confezione. Utilizzare la funzione della partizione di ripristino per creare il DVD di Supporto e il DVD di Ripristino. Per approfondimenti, consultare la sezione Ripristino del Sistema in questo capitolo.

ASUS AI Suite II ASUS AI Suite II è un’interfaccia “all-in-one”, che integra numerose utilità ASUS e consente di avviare ed eseguire tali utilità nello stesso tempo.

AI Suite II AI Suite II si avvia automaticamente, quando si accede ad un sistema operativo Windows® e, in area di notifica, appare l’icona corrispondente. Cliccare sull’icona per aprire la barra del menu principale di AI Suite II. Premere sui vari pulsanti per selezionare ed avviare un’utilità, monitorare il sistema, aggiornare il BIOS di una scheda madre,visualizzare le informazioni del sistema e personalizzare le impostazioni AI Suite II.

Aggiornamento BIOS scheda madre

Monitoraggio sensori o

frequenza CPU Informazioni sul supporto tecnico ASUS

informazioni sul sistema

Personalizzazione impostazioni interfaccia

• Le applicazioni del menu Tool variano in base al modello. • Le immagini di AI Suite II in questo manuale utente sono puramente indicative. Il contenuto delle schermate varia in funzione del modello.

System Level Up consente di eseguire l’overclock del sistema in ambiente Windows® mediante l’utilizzo delle impostazioni profilo. Per avviare System Level up, cliccare Tool > System Level Up sulla barra menu AI Suite II.

Durante l’impostazione della funzione, assegnare i tasti rapidi per il cambio di profilo System Level Up. E’ possibile effettuare la regolazione manuale. Per approfondimenti, consultare la figura sottostante:

Regolare System Level Up nei seguenti modi: BIOS Nel programma di configurazione del BIOS, cliccare AI Tweaker > System Level Up e selezionare l’opzione desiderata. Pulsante OC Premere il pulsante OC nell’angolo superiore sinistro del pannello frontale. 372

Capitolo 6: Descrizione delle Utilità

Avvio e configurazione di Probe II ITALIANO Probe II è un’utilità per monitorare i componenti principali del computer, che invia messaggi di avvertimento su qualunque problema dei componenti. Probe II è in grado di rilevare, infatti, la rotazione delle ventole, la temperatura della CPU e il voltaggio del sistema, garantendo la stabilità delle condizioni operative. Per avviare Probe II: •

Cliccare� Tool > Probe II sulla barra del menu principale di AI Suite II.

Per configurare Probe II: •

Cliccare sulle schede Voltage/Temperature/Fan Speed per attivare i rispettivi sensori o regolare i valori soglia dei sensori.

La scheda Preference consente di personalizzare l’intervallo di tempo dei segnali di avvertimento dei sensori o di modificare l’unità di misurazione della temperatura.

Salva la configurazione Carica la configurazione salvata

Carica i valori soglia predefiniti per ciascun sensore

Applica le modifiche

Avvio e configurazione di Sensor Recorder

ITALIANO Sensor Recorder �������������������������������������������������������������������������� consente di monitorare le variazioni di voltaggio, temperatura e velocità delle ventole del sistema e di registrare tali variazioni. Per avviare Sensor Recorder: •

Cliccare Tool > Sensor Recorder sulla barra del menu principale di AI Suite II Per configurare Sensor Recorder: •

Cliccare sulle schede Voltage/Temperature/Fan Speed e selezionare i sensori da monitorare.

La scheda History Record permette di registrare le variazioni dei sensori attivati.

Selezionare i sensori da monitorare

Visualizzazione dello stato del sistema in un certo intervallo di tempo

Zoom in/out dell’asse Y Ritorno alla modalità predefinita

Zoom in/out dell’asse X Capitolo 6: Descrizione delle Utilità

Avvio e configurazione di Ai Charger+

ITALIANO Ai Charger+ è un esclusivo software di ricarica rapida, che permette di ricaricare dispositivi mobili BC 1.1* sulla porta USB del computer a velocità tripla rispetto ai normali dispositivi USB**. • Ai Charger+ è disponibile soltamente sulle porte USB 3.0 e inizia a funzionare quando il computer è acceso. • Ai Charger+ consente di ricaricare i dispositivi USB connessi, anche quando il PC entra in fase di sospensione S3/S4/S5, successivamente alla fase di avvio.

• * Controllare il produttore del dispositivo USB per verificare se supporta la funzione BC 1.1. • ** La velocità di ricarica dipende dalle condizioni del dispositivo USB. • Dopo aver attivato o disattivato Ai Charger+, assicurarsi di rimuovere e ricollegare il dispositivo USB, in modo da garantire una normale ricarica.

Per avviare Ai Charger+: •

Cliccare Tool > Ai Charger+ sulla barra del menu principale di AI Suite II.

Avvio e Configurazione di USB 3.0 Boost

ITALIANO La tecnologia ASUS USB 3.0 Boost supporta UASP (USB Attached SCSI Protocol) e incrementa automaticamente la velocità di trasferimento dati di un dispositivo USB 3.0 sino al 170%.

Avvio di USB 3.0 Boost

Per avviare USB 3.0 Boost, cliccare su Tool > USB 3.0 Boost sulla barra del menu principale AI Suite II.

Configurazione di USB 3.0 Boost 1.

Collegare un dispositivo USB 3.0 alla porta USB 3.0. USB 3.0 Boost rileva automaticamente le proprietà del dispositivo USB 3.0 e passa in modalità Turbo o UASP (se UASP è supportato dal dispositivo USB 3.0).

E’ possibile passare manualmente dalla modalità USB 3.0 alla modalità Normale in qualunque momento.

• Consultare il manuale del software nel DVD di supporto o visitare il sito ASUS www. asus.com per informazioni dettagliate sulla configurazione del software. • ������������������������������������������� A causa delle limitazioni del chipset Intel®, le porte USB 3.0 Intel® non supportano ASUS 3.0 Boost nel sistema operativo Windows XP. • ����������������������������������������������������������������������������������� Utilizzare dispositivi USB 3.0 per raggiungere elevate prestazioni. La velocità di trasferimento dati varia in funzione del dispositivo USB.

Capitolo 6: Descrizione delle Utilità

ITALIANO La sezione Monitor illustra le caratteristiche deI pannello dei sensori e con la frequenza della CPU.

Il pannello dei sensori mostra il valore dei sensori del sistema,relativi alle ventole, ai voltaggi e alla temperatura della CPU. Per avviare Sensor: •

Cliccare Monitor > Sensor sulla barra del menu principale di AI Suite II.

Avvio di CPU Frequency

Il pannello CPU Frequency mostra la frequenza e l’utilizzo della CPU. Per avviare CPU �������������� frequency: •

Cliccare Monitor > CPU Frequency sulla barra del menu principale di AI Suite II.

Il pannello dei sensori si trova sul lato destro (nell’area dove compaiono le informazioni del sistema).

ITALIANO Il menu Update consente di aggiornare il BIOS della scheda madre e il logo di avvio del BIOS, grazie alle utilità di aggiornamento ASUS. .

ASUS Update è un’utilità per gestire, salvare e aggiornare il BIOS della scheda madre nel sistema operativo Windows®. L’utilità ASUS Update permette di effettuare l’aggiornamento del BIOS direttamente da internet, scaricare da internet i file BIOS più recenti, aggiornare il BIOS da un file BIOS aggiornato, salvare il file BIOS o visualizzare le informazioni sulla versione del BIOS.

Aggiornamento del BIOS via Internet Per aggiornare il BIOS via Internet: 1.

Dalla schermata ASUS Update, selezionare Update BIOS from Internet, quindi premere Next.

Selezionare il sito FTP ASUS più comodo per evitare congestioni di rete. Per attivare la funzione di downgrade del BIOS e di backup automatico del BIOS, selezionare le caselle davanti a questi due elementi sullo schermo.

3. ������������������������������������ Selezionare la versione del BIOS da scaricare. Premere Next. Quando non viene rilevata alcuna versione aggiornata, appare la schermata qui a destra.

Capitolo 6: Descrizione delle Utilità

E’ possibile decidere se modificare il logo di avvio del BIOS, rappresentato dall’immagine che appare sullo schermo in fase di POST (Power‑On Self-Tests). Cliccare Yes per modificare il logo di avvio o No per continuare.

Seguire le istruzioni sullo schermo per completare l’aggiornamento.

Aggiornamento del BIOS tramite un file del BIOS Per aggiornare il BIOS tramite un file del BIOS: 1.

Dalla schermata ASUS Update, selezionare Update BIOS from file, quindi premere Next.

Individuare il file del BIOS dalla finestra Open, cliccare Open e poi Next.

E’ possibile decidere se modificare il logo di avvio del BIOS. Cliccare Yes per modificare il logo di avvio oppure No per continuare.

Seguire le istruzioni sullo schermo per completare l’aggiornamento.

Per scaricare il BIOS da Internet:

Selezionare il sito FTP ASUS più vicino, onde evitare congestioni di rete. Digitare o individuare la cartella dove scaricare il file del BIOS. Premere Next.

Selezionare la versione del BIOS da scaricare, quindi premere Next. Premere Finish per completare il processo.

E’ possibile decidere se modificare il logo di avvio del BIOS, rappresentata dall’immagine che appare in fase di POST (Power‑On Self-Tests). Cliccare su Yes per modificare il logo di avvio oppure No per continuare.

Seguire le istruzioni sullo schermo per completare il processo di aggiornamento.

Capitolo 6: Descrizione delle Utilità

Informazioni sul sistema

Cliccare sulla scheda MB per visualizzare i dettagli su produttore, nome del prodotto, versione e BIOS della scheda madre.

Cliccare sulla scheda CPU per visualizzare i dettagli sul processore e la Cache.

Cliccare sulla scheda SPD, quindi selezionare uno slot di memoria per visualizzare i dettagli sui moduli di memoria installati su tale slot.

ITALIANO La sezione System Information mostra le informazioni su scheda madre, CPU e slot di memoria.

Cliccare sulla scheda Disk e selezionare il disco di cui visualizzare i dettagli.

ITALIANO Supporto tecnico

La pagina Support mostra le informazioni relative al sito ufficiale di ASUS e del supporto tecnico, ��������������������������������� su come effettuare operazioni di

La sezione Settings permette di personalizzare le impostazioni della barra del menu principale e dell’interfaccia.

Application consente di selezionare l’applicazione da attivare.

Bar permette di modificare le impostazioni della barra.

Skin offre la possibilità di personalizzare contrasto, luminosità, saturazione, tinta e gamma dell’interfaccia.

Capitolo 6: Descrizione delle Utilità

ITALIANO ASUS AI Manager è un’utilità che consente di accedere in modo facile e rapido alle applicazioni di uso frequente.

Per avviare AI Manager dal desktop di Windows®, cliccare Start > Tutti i Programmi > ASUS > AI Manager > AI Manager 1.xx.xx. Sul desktop appare la barra di accesso rapido AI Manager.

Dopo aver avviato l’applicazione, sulla barra delle applicazioni di Windows® appare l’icona AI Manager. Cliccare su questa icona per spostarsi dalla barra di accesso rapido alla finestra principale, da cui avviare AI Manager.

Barra di accesso rapido di AI Manager

ITALIANO La barra di accesso rapido di AI Manager salva spazio sul desktop per avviare facilmente le utilità ASUS o visualizzare informazioni sul sistema. ��������������������������������������� Cliccare sull’icona Principale, I Miei Preferiti, Supporto e Informazioni per visualizzare i rispettivi menu. Esci Vai alla finestra princ. Aggiungi alla barra strumenti Principale

Cliccare Cliccare Cliccare

per passare fra la modalità a schermo intero e la barra di accesso rapido. per ������������������������������������������������������� mantenere AI Manager sulla barra delle applicazioni per ������������������������ chiudere AI Manager.

Il menu principale contiene le seguenti tre utilità: AI Disk, AI Security e AI Booting. Cliccare sulla freccia dell’icona del menu principale per sfogliare le utilità al suo interno.

Cliccare qui per aprire/ chiudere il menu principale

AI Disk permette ��������������������������������������������������������������������������� di cancellare con facilità file temporanei IE, cookie IE, URL IE, cronologia IE e di svuotare il cestino����������������������������������������������������� . Cliccare sull’icona AI Disk della barra ad accesso rapido per visualizzare l’intera finestra AI Disk e selezionare gli elementi da cancellare. Al termine, premere Apply.

Capitolo 6: Descrizione delle Utilità

Digitare il suggerimento per la password (consigliato).

AI Booting consente di specificare l’ordine di priorità dei dispositivi di avvio.

ITALIANO Per specificare l’ordine di avvio: 1.

Selezionare un dispositivo, quindi premere il pulsante destra/sinistra per specificare l’ordine di avvio.

Al termine, premere Apply.

My Favorites consente di aggiungere applicazioni di uso frequente, evitando di doverle così cercare nel computer.

Per aggiungere un’applicazione: 1. ��������� Cliccare Add e selezionare l’applicazione da aggiungere��� a My Favorites. 2.

Cliccare Open sulla finestra del file e l’applicazione viene aggiunta all’elenco My Favorites.

Per aprire, eliminare o rinominare un’applicazione del menu My Favorites, cliccare sull’icona corrispondente. Cliccare due volte per������������������������������������ avviare l’applicazione selezionata.

Capitolo 6: Descrizione delle Utilità

ITALIANO Cliccare sui collegamenti della finestra Support per accedere al sito ufficiale di ASUS e del supporto tecnico, ���������������������������������������������������������������������� per operazioni di download e informazioni sui contatti ASUS nel mondo.

Cliccare sulla scheda della finestra Information per visualizzare informazioni dettagliate su sistema, scheda madre, CPU, BIOS, dispositivi installati e memoria.

ITALIANO ASUS webstorage è stato realizzato per facilitare il recupero dei dati su notebook, smartphone o dispositivi tablet, dovunque sia disponibile una connessione a internet. In alcuni modelli, questa utilità è pre-installata. Per i modelli privi di un sistema operativo, installare l’utilità attenendosi alla procedura di seguito.

Installazione di ASUS Webstorage Per installare ASUS webstorage:

Inserire il DVD di supporto nell’unità ottica. Fare doppio clic sul file setup.exe dalla cartella ASUS WebStorage, all’interno della cartella Software nel DVD di supporto..exe file from the ASUS WebStorage folder in the Software folder in the support DVD.

Avvio di ASUS Webstorage

Per avviare ASUS WebStorage dal desktop di Windows®, cliccare su Start > Tutti i Programmi > ASUS > Webstorage. Nella barra delle applicazioni di Windows® appare la barra rapida di ASUS Webstorage. Cliccare su questa icona per spostarsi fra la barra rapida e la finestra principale..

Permette di recuperare tutti i dati salvati e i file sincronizzati e di condividere i dati protetti. Cliccare il tasto destro del mouse per un’anteprima dei file, prima di scaricarli o di generare un URL condiviso.

Consente di eseguire una copia di riserva dei dati attraverso semplici passaggi e di preimpostare un programma di backup preferenziale su ASUS Webstorage. Selezionare “Auto Backup” per effettuare un backup completo.

Salvare i file aggiornati su MySyncFolder per accedere e condividere facilmente tutti i tipi di file in qualunque cartella o dispositivo. 388

Capitolo 6: Descrizione delle Utilità

ITALIANO ASUS WebStorage sincronizza automaticamente gli eventi del calendario in più computer, per poter controllare puntualmente la propria agenda da qualunque PC.

BookmarkSyncer mantiene automaticamente sincronizzati su più computer i preferiti del browser salvati su ASUS WebStorage.

Le applicazioni mobile di ASUS WebStorage consentono di sincronizzare i file su più computer. Grazie al supporto della tecnologia di “transcoding” (decodifica formato), è possibile visualizzare anteprime ed effettuare lo streaming di file su un telefono cellulare.

Prova il servizio di cloud computing offerto da ASUS WebStorage, che elimina il rischio di poter perdere i dati.

Cliccare sull’icona Settings (Impostazioni) impostazioni.

Seguire le istruzioni sullo schermo per completare la configurazione.

e appare la schermata delle

ITALIANO ASUS Easy Update è un software in grado di rilevare le applicazioni e i driver più aggiornati per il sistema.

Dall’area di notifica di Windows ®, cliccare sull'icona ASUS Easy Update.

Selezionare Schedule per pianificare la frequenza di aggiornamento del sistema.

Selezionare Update per attivare l’aggiornamento.

Premere OK per visualizzare gli elementi da scaricare.

Selezionare gli elementi da scaricare, quindi premere OK.

Capitolo 6: Descrizione delle Utilità

ITALIANO ASUS Instant On permette di inserire rapidamente la modalità di sospensione ibrida.

Utilizzo di ASUS Instant On

Instant On è un’utilità pre-installata, che si avvia automaticamente all’avvio del computer. 1.

Quando si avvia il computer, nella barra delle applicazioni di Windows, compare l’icona

Premere <Alt + F1> ,quindi premere OK al messaggio di conferma. Il sistema entra così in modalità di sospensione ibrida. Il tasto rapido predefinito è <Alt + F1>. Per modificarlo, leggere il seguito di questo paragrafo.

Selezionare questa voce per non visualizzare questo messaggio in seguito.

Configurazione di ASUS Instant On Per configurare ASUS Instant On: 1.

Fare clic sull’icona ASUS Instant On

nella barra della applicazioni di Windows. Sarà visualizzata la pagina delle impostazioni generali. E’ possibile scegliere se attivare o disattivare il tasto rapido di ASUS Instant On e se mostrare o nascondere l’icona ASUS Instant On nella barra delle applicazioni di Windows. 2.

Premere il pulsante Redefine sulla pagina delle impostazioni generali e appare la schermata delle impostazioni tasto rapido.

Inserire la combinazione di tasti da utilizzare come tasto rapido per ASUS Instant On.

Premere OK per salvare oppure Cancel per annullare le modifiche.

ITALIANO Nero 9 permette di creare, copiare, masterizzare, modificare, condividere e aggiornare varie tipologie di dati.

Installazione di Nero 9 Per installare Nero 9: 1.

Inserire il DVD di Nero 9 nell’unità ottica.

Se è attivata la funzione di esecuzione automatica, viene visualizzato il menu principale. Se è disattivata la funzione di esecuzione automatica,cliccare due volte sul file SeupX.exe dalla directory principale del DVD di Nero 9.

Dal menu principale, cliccare Nero 9 Essentials.

Capitolo 6: Descrizione delle Utilità

Selezionare la lingua per il programma di installazione guidata. Cliccare Next.

Cliccare Next per continuare.

Selezionare Typical, quindi cliccare Next.

Capitolo 6: Descrizione delle Utilità

Masterizzazione file 1.

Dal menu principale, cliccare Data Burning > Add.

Selezionare i file da masterizzare. Al termine, cliccare Add.

ITALIANO Per masterizzare file:

Al termine della selezione, cliccare Burn per avviare il processo.

ITALIANO Per approfondimenti su Nero 9, consultare il sito Nero all’indirizzo: www.nero.com

Capitolo 6: Descrizione delle Utilità

Ripristino del sistema

ITALIANO Ripristino tramite Partizione di Ripristino

La Partizione di Ripristino ripristina rapidamente lo stato operativo originario del software del Desktop PC. Prima di utilizzarla, copiare i file dati (per es. file PST Outlook) su un dispositivo di archiviazione USB o su un disco di rete e registrare le impostazioni di configurazione personalizzate (per es. impostazioni di rete).

Informazioni sulla Partizione di Ripristino

La Partizione di Ripristino è una porzione del disco rigido utilizzata esclusivamente per recuperare il sistema operativo, i driver e le utilità installate sul Desktop PC, al momento della fabbricazione. NON eliminare la partizione denominata “RECOVERY”. La Partizione Recovery è stata creata dal fabbricante e, se eliminata, non può essere più ripristinata dall’utente. In caso di problemi, durante il processo di ripristino, portare il Desktop PC presso un centro di assistenza autorizzato ASUS.

Utilizzo della Partizione di Ripristino: 1.

Premere <F9> in fase di caricamento iniziale.

Premere <Enter> per selezionare Windows Setup [EMS Enabled].

Selezionare una delle seguenti opzioni di partizione. System Recovery:

Ripristino delle impostazioni di fabbrica del sistema. System Image Backup: Creazione di una copia di riserva dell’immagine del sistema in dischi DVD, da utilizzare successivamente per ripristinare le impostazioni di fabbrica del sistema. System DVD Backup:

Creazione di una copia di riserva del DVD di supporto. 4.

Seguire le istruzioni sullo schermo per completare il processo di ripristino. Per aggiornamenti su driver e utilità, visitare il sito ASUS: www.asus.com

Ripristino tramite DVD di Ripristino (su modelli selezionati)

ITALIANO Rimuovere il disco rigido esterno, prima di eseguire il ripristino del sistema nel Desktop PC. Secondo Microsoft, a causa dell’installazione di Windows sul disco rigido sbagliato o della formattazione della partizione sbagliata, si potrebbero perdere dati importanti.

Procedura di utilizzo del DVD di Ripristino: 1.

Inserire il DVD di Ripristino nell’unità ottica. Il Desktop PC deve essere ACCESO.

Riavviare il Desktop PC e premere <F8> al momento del caricamento; selezionare l’unità ottica (forse denominata “CD/DVD”) e premere <Enter> per avviare dal DVD di Ripristino.

Selezionare OK per avviare il ripristino dell'immagine.

Selezionare OK per confermare il ripristino del sistema. Il ripristino del sistema sovrascrive tutti i dati contenuti nel disco rigido. Prima di avviare l'operazione, eseguire una copia di riserva delle informazioni importanti.

Seguire le istruzioni sullo schermo e completare il processo di ripristino. Durante il ripristino del sistema, NON rimuovere il disco di ripristino, salvo diverse istruzioni, altrimenti le partizioni saranno inservibili. Per aggiornamenti su driver e utilità, visitare il sito: www.asus.com.

Capitolo 6: Descrizione delle Utilità

Introduzione alle nuove tecnologie per processori Intel® •

Intel® Smart Response Technology

Intel® Smart Connect Technology

ITALIANO Questo documento descrive nei dettagli le procedure di installazione e configurazione delle seguenti tecnologie Intel®:

Requisiti del sistema per le nuove tecnologie per processori Intel®

Per poter installare e configurare le tecnologie per processori Intel®, è necessario soddisfare i seguenti requisiti: 1. CPU:

Famiglia Processori Intel® Core di 2a/3a generazione

Un SSD dedicato (Solid State Disk) per supportare Intel® Smart Response e Intel ® Rapid Start Technology. Consultare la tabella Capacità Partizioni SSD per informazioni sulle dimensioni dell’SSD, la capacità delle partizioni e i requisiti della memoria di sistema.

Almeno un disco rigido (Hard Disk Drive) per il drive del sistema operativo.

Per attivare Intel® Rapid Start Technology, le dimensioni DRAM devono essere inferiori a 8GB. Prima di creare la partizione per Intel® Rapid Start Technology, assicurarsi di aver attivato la funzione accelerazione di Intel® Smart Response Technology.

Requisiti sulla capacità dell’SSD Capacità Partizioni SSD Combinazioni di archiviazione Intel®

20GB Intel Smart Response e Intel® Rapid Start

Due partizioni: 20GB + 2GB (SSD > 22GB)

Due partizioni: 20GB + 4GB (SSD > 24GB)

Due partizioni: 20GB + 8GB (SSD > 28GB)

Intel® Smart Response, Intel® Rapid Start, e Intel® Smart Connect

Due partizioni: 20GB + 2GB (SSD > 22GB)

Due partizioni: 20GB + 4GB (SSD > 24GB)

Due partizioni: 20GB + 8GB (SSD > 28GB)

2GB L’SSD dedicato a Intel® Rapid Start e Intel® Smart Response non può essere utilizzato per le configurazioni RAID. A causa delle caratteristiche del sistema operativo, quando la memoria del sistema installata su Windows® 7 a 32 bit è superiore a 4G, le prestazioni di Intel® Rapid Start Technology sono piuttosto scadenti. Soltanto le porte interne SATA Intel® (grigia e blu) supportano le nuove tecnologie per processori Intel®. Le prestazioni di Intel® Smart Response Technology e Intel® Rapid Storage Technology variano in base alle caratteristiche dell’SSD installato.

Capitolo 6: Descrizione delle Utilità

Intel® Smart Response Technology

ITALIANO Intel® Smart Response Technology migliora le prestazioni complessive del sistema. Essa utilizza un potente SSD (con almeno 20GB di spazio libero) come cache per operazioni di uso frequente, che rende più rapido lo scambio dati fra il disco rigido e la memoria principale. I vantaggi principali sono rappresentati da un incremento della velocità del disco rigido, una riduzione dei tempi di caricamento e di attesa, e dal massimo utilizzo dello spazio di archiviazione. Diminuisce inoltre il consumo di energia, grazie alla riduzione di inutili spin del disco rigido. Prima di applicare Intel® Smart Response Technology, è necessario impostare “SATA Mode BIOS” su [RAID mode] nella configurazione del BIOS.

Installazione di Intel® Smart Response Technology 1.

Inserire il DVD di supporto nell’unità ottica. Se nel computer non è attivata la funzione di esecuzione automatica, appare la scheda di installazione dei driver.

Cliccare sulla scheda Drivers, quindi fare clic sul software Intel® Rapid Storage Technology Driver.

Seguire le istruzioni sullo schermo per completare l’installazione.

Utilizzo di Intel® Smart Response Technology 1.

Cliccare su Accelerate per accedere alla pagina delle impostazioni Smart Response Technology.

a. Selezionare l’SSD da utilizzare per rendere più rapido il sistema di archiviazione. b. Selezionare le dimensioni allocate per la cache dell’SSD. c. Selezionare l’HDD per la cache. d. Enhanced mode: WRITE THROUGH, scrive nello stesso tempo su SSD e su disco rigido. Maximized mode: WRITE BACK, scrive prima su SSD per riscrivere successivamente sul disco rigido.

ITALIANO Selezionare Disable Acceleration per disattivare questa funzione, mentre selezionare Change Mode per passare tra la modalità di accelerazione Enhanced (Migliorata)/Maximized (Ottimizzata).

• Per attivare Intel® Smart Response Technology, sono necessari almeno un SSD (20GB) e un disco rigido. La cache può essere assegnata soltanto ad un un SSD. • Per ripristinare il sistema operativo, selezionare BIOS Option ROM > Acceleration Options e rimuovere Disks/Volume Acceleration per disattivare Intel® Smart Response Technology. • Le dimensioni massime della cache su SSD sono pari a 64GB. In caso di eccesso, lo spazio di archiviazione non utilzzato per la cache è identificato dal sistema come normale spazio di archiviazione.

Intel® Rapid Start Technology

Intel® Rapid Start Technology consente di riattivare rapidamente il computer dalla modalità sospensione. Il salvataggio della memoria del sistema del computer nell’SSD, configurato in precedenza, velocizza i tempi di riattivazione, pur mantenendo ridotto il consumo di energia. • Prima di applicare Intel® Rapid Start Technology, selezionare Advanced Mode > Advanced > PCH Configuration alla voce BIOS, quindi attivare Intel® Rapid Start Technology. • Prima di attivare Intel® Rapid Start Technology, assicurarsi di seguire con attenzione la procedura di creazione di una partizione, altrimenti appare un messaggio di errore.

Creazione di una partizione • •

Prima di utilizzare l'applicazione di partizionamento del disco di Microsoft, accertarsi di aver effettuato una copia di riserva dei dati importanti. Un partizionamento non corretto potrebbe causare la perdita dei dati. Regolare la DRAM su una frequenza elevata potrebbe creare instabilità al sistema.

Selezionare Start, quindi cliccare su Computer > Manage > Disk Management.

Selezionare l’SSD dove creare la partizione.

Capitolo 6: Descrizione delle Utilità

Con il tasto di destra del mouse, cliccare su New Volume e, successivamente, Shrink Volume per comprimere il volume selezionato.

4.Se l'SSD non è stato inizializzato e non è formattato: a. Cliccare sul disco di cui si desidera creare la partizione e selezionare Initialize. b. Cliccare sul volume non allocato, selezionare New Simple Volume e attenersi ai passaggi della procedura da completare. Se l’SSD è di dimensioni inferiori a 64GB, ed è impostato sull’opzione caching Full disk capacity per Intel® Smart Response, in Disk Management non viene visualizzato nessun volume. In Intel® Smart Response, assicurarsi di impostare il valore della memoria cache su 18.6GB per avere capacità sufficiente per la partizione Intel® Rapid Start.

Impostare le dimensioni della partizione, in modo che siano equivalenti alla memoria DRAM del sistema (1GB = 1024MB). Premere Shrink. Selezionare Start > Control Panel > System and Security > System, e impostare le dimensioni DRAM.

Il volume non allocato viene così allocato nel disco selezionato.

Per avviare l'applicazione di partizionamento del disco, cliccare su Start > Programs > Accessories > Command Prompt. Digitare diskpart e premere Enter.

Al prompt di partizione del disco, digitare list disk dopo DISKPART, quindi premere Enter. Selezionare il disco con il volume non allocato, digitando select disk x (x = disk number), quindi premere Enter . • •

Digitare create partition primary, quindi premere Enter.

Dopo aver creato la partizine primaria, digitare detail disk, e premere Enter per visualizzare i dettagli del disco partitionato

Selezionare il volume RAW delle stesse dimensioni del volume compresso, digitare select volume x (x =numero) e premere Enter per salvare la partizione Intel Rapid Start. •

Il valore “x” si riferisce al numero del disco dove è stata creata la partizione non allocata. Fare riferimento al punto 5 per i dettagli in merito allo spazio su disco non allocato su SSD.

Il valore “x” si riferisce al numero che identifica il disco dove creare la partizione dati.

Capitolo 6: Descrizione delle Utilità

Digitare set id=84 override, premere Enter e attendere il 'processo di compressione' sino a quando l'utilità Disk Management non identifica una nuova partizione, denominata Hibernation Partition.

Hibernation Partition non appare quando si seleziona la modalità di archiviazione “GPT” (GUID Partition Table). Assicurarsi che l’espressione “Unallocated” non compaia nel volume e che sia identificata una nuova partizione.

Dopo aver creato la partizione, riavviare il sistema. Se non si riavvia il computer, la partizione per Intel® Rapid Start Technology risulta incompleta, e potrebbe causare il mafunzionamento di Intel® Rapid Start Technology.

Attivazione e disattivazione di Intel® Rapid Start Technology dal sistema operativo Installare Intel® Rapid Start Technology dal DVD di supporto, in modo da avviare Intel® Rapid Start Manager. Dopo aver creato la partizione, avviare Intel® Rapid Start Manager per attivare/disattivare Intel® Rapid Start Technology. Cliccare sulla freccia Show hidden icons sul lato destro della barra delle applicazioni,quindi cliccare sull’icona Intel® Rapid Start Technology Manager.

Selezionare "On" nel campo "Status" per attivare la funzione, quindi premere Save.

ITALIANO Select and click to enable or disable the function

Cliccare qui per attivare/disattivare la modalità di risparmio di energia.

Attiva/disattiva temporizzatore. Quando il temporizzatore è attivato, spostare il cursore sul tempo desiderato. Quando il sistema è inattivo per un periodo di tempo superiore a quello impostato, il sistema entra automaticamente in modalità Intel® Rapid Start. La durata predefinita è pari a 10 minuti.

Salva Annulla impostazioni impostazioni

Ripristino partizione Questa procedura consente di eliminare Intel® Rapid Start Technology dal sistema, e di ripristinare la partizione creata per l’installazione di Intel Rapid® Start Technology. 1.

Eseguire Command Prompt.

Al prompt di diskpart, digitare list disk dopo DISKPART, quindi premere Enter.

Selezionare il disco (SSD) dove è installato Intel® Rapid Start Technology per il ripristino del volume, digitare select disk x (x = numero), quindi premere Enter. Il valore “x” si riferisce al numero che identifica il disco dove creare la partizione dati.

Capitolo 6: Descrizione delle Utilità

Digitare list partition, premere Enter, e selezionare la partizione dove è installato Intel Rapid Start Technology digitando select partition x (x = numero), e premere Enter.

Il valore “x” si riferisce al numero che identifica il disco dove creare la partizione dati.

Nella finestra "Computer Management", selezionare Disk Management, cliccare sul nuovo volume compresso e selezionare Extend Volume.

Quando appare la schermata della procedura guidata ("Extend Volume Wizard"), premere Next.

Dopo aver selezionato la partizione predefinita, premere Next.

La configurazione per l'estensione del volume è così completata. Premere Finish per ripristinare la partizione Intel Rapid Start Technology.

Dopo aver eliminato la partizione, riavviare il sistema.

Selezionare Start > Control Panel > Programs > Programs and Features per rimuovere Intel Rapid Start Manager.

Intel® Smart Connect Technology

Intel® Smart Connect Technology è stata realizzata per aggiornare programmi e applicazioni ottimizzando il risparmio energetico del computer. Dopo essere stata installata e attivata, Intel® Smart Connect Technology riattiva periodicamente il sistema dalla modalità sospensione, per farlo rientrare in modalità sospensione e riattivarlo dopo un determinato intervallo di tempo. • •

Intel® Smart Connect Technology supporta applicazioni, quali Windows® Live Mail, Microsoft Outlook e Seesmic. Prima di applicare Intel® Smart Connect Technology, è necessario attivare le voci di PCH Configuration nel BIOS. Selezionare Advanced Mode > Advanced > PCH Configuration, quindi attivare Intel® Smart Connect Technology.

Installazione di Intel® Smart Connect Technology 1.

Inserire il DVD di supporto nell’unità ottica.

Quando appare il programma di configurazione guidata, premere Next per avviare il processo.

Selezionare Utilities, quindi cliccare su Intel® Smart Connect Technology.

Selezionare I accept the terms in the License Agreement, quindi premere Next.

Capitolo 6: Descrizione delle Utilità

Selezionare tutto e premere Next per accedere alla pagina di configurazione.

Premere Install per procedere con l’installazione.

Premere Yes per riavviare il sistema e per rendere operativa Intel® Smart Connect Technology.

Utilizzo di Intel® Smart Connect Technology • •

Prima che il sistema entri in modalità sospensione, assicurarsi che le applicazioni siano in esecuzione e sia stata inserita la password, se necessaria. Quando si attiva Intel® Smart Connect Technology, assicurarsi che sia stata effettuaua la connessione a internet.

Selezionare Start > All Programs > Intel > Intel® Smart Connect Technology.

Nella scheda Basic, premere Enable Updating. Dopo aver attivato questa funzione, è possibile accedere alla scheda Advanced per procedere con le impostazioni avanzate.

Dopo aver attivato l’aggiornamento, accedere alla scheda Advanced Scheda per la configurazione delle impostazioni di base. Pulsante di attivazione/ disattivazione funzione Quando è attivata la barra di scorrimento, regolare l’intervallo di tempo prima della riattivazione per l’aggiornamento dati via Internet.

Premere per visualizzare le informazioni sulla versione e il file guida.

Dopo aver attivato l’aggiornamento, premere qui per ripristinare le impostazioni di fabbrica.

Per disattivare la funzione di aggiornamento, premere il pulsante Disable Updating, che disattiva. automaticamente la configurazione nella scheda Advanced. Per ripristinare le impostazioni predefinite, premere Reset All to Defaults.

Sulla scheda Advanced, impostare l’orario di utilizzo della modalità a risparmio di energia.

Sulla scheda Help, cliccare su About per visualizzare la versione della funzione. Selezionare Topics per approfondimenti su Intel® Smart Connect Technology e la rispettiva configurazione.

Capitolo 6: Descrizione delle Utilità

Analisi e risoluzione dei problemi Analisi e risoluzione dei problemi In questo capitolo sono descritti alcuni dei problemi che si possono incontrare nell’utilizzo del dispositivo e delle possibili soluzioni.

Impossibile accendere il computer . La spia LED dell’alimentazione sul pannello frontale non si illumina. •

Controllare che il computer sia correttamente collegato.

Controllare che la presa di corrente funzioni.

Controllare che l’unità di almentazione sia accesa. Consultare la sezione Come accendere e spegnere il computer nel capitolo 1.

Il computer non risponde. •

Per chiudere i programmi che non funzionano, operare nel seguente modo: 1. Premere simultaneamente i tasti <Alt> + <Ctrl> + <Delete> sulla tastiera, quindi cliccare Start Task Manager.

Cliccare sulla scheda Applications.

Selezionare il programma che non risponde e cliccare End Task.

Se la tastiera non risponde, premere e tenere premuto il pulsante di accensione, sulla parte superiore del telaio, sino a quando il computer non si spegne. Premere di nuovo il pulsante di accensione per riaccenderlo.

Impossibile stabilire la connessione con una rete wireless utilizzando la scheda WLAN ASUS (su modelli selezionati). •

Assicurarsi di aver inserito la chiave di protezione di rete relativa alla rete wireless con cui stabilire la connessione.

Collegare le antenne esterne (opzionali) agli appositi connettori sulla scheda WLAN ASUS e, per ottimizzare le prestazioni wireless, riporre le antenne sulla parte superiore del telaio del computer.

I tasti direzionali sulla tastiera numerica non funzionano.

Controllare se è spento il LED del blocco numerico. Quando questo LED è acceso, i tasti della tastiera numerica sono utilizzati unicamente per l’immissione di numeri. Se si desiderano utilizzare i tasti direzionali sulla tastiera numerica, premere il tasto del blocco numerico che spegne il LED corrispondente.

Sul monitor non è visualizzata alcuna immagine. •

Controllare che il monitor sia acceso.

Assicurarsi che il monitor sia correttamente connesso all’uscita video sul computer.

Se il computer è provvisto di una scheda grafica dedicata, assicurarsi di aver collegato il monitor all’uscita video su tale scheda.

Controllare se per caso qualche pin sul connettore video del monitor è piegato. In presenza di pin piegati, sostituire il cavo del connettore video del monitor.

Controllare se il monitor è correttamente collegato ad una sorgente di alimentazione.

Per ulteriori indicazioni su come risolvere il problema, consultare la documentazione fornita con il monitor.

In presenza di connessioni multischermo, solo un monitor visualizza immagini. •

Assicurarsi che entrambi i monitor siano accesi.

In fase di POST, soltanto il monitor collegato alla porta VGA visualizza immagini. La funzione doppio schermo è operativa soltanto con un sistema operatvo Windows.

Quando si installa una scheda grafica nel computer, assicurarsi di aver collegato i monitor all’uscita video sulla scheda grafica.

Controllare che le impostazioni multischermo siano corrette. Per approfondimenti, consultare la sezione Connessioni multischermo nel capitolo 3.

Il computer non rileva il disposititvo di archiviazione USB. •

La prima volta in cui si collega il dispositivo di archiviazione USB al computer, Windows installa automaticamente un driver apposito. Attendere brevemente e poi controllare in Risorse del Computer se il dispositivo USB è stato rilevato.

Collegare il dispositivo di archiviazione USB ad un altro computer per vedere se è guasto e non funziona più correttamente.

Desidero ripristinare o annullare le modifiche alle impostazioni di sistema del computer senza danneggiare file o dati personali. La funzione Windows® System Restore consente di ripristinare o annullare le modifiche alle impostazioni di sistema del computer, lasciando inalterati dati personali, come documenti o foto. Per approfondimenti, consultare il paragrafo Ripristino del sistema nel capitolo 2.

Capitolo 7: Analisi e Risoluzione dei Problemi

L’immagine su schermo ad alta definizione è estesa. •

Questo fenomeno è causato dalla differenza di risoluzione fra il monitor e lo schermo ad alta definizione. Regolare la risoluzione per adattarla a quella dello schermo ad alta definizione. A questo fine:

1. Per accedere alla schermata delle impostazioni di risoluzione schermo, procedere in uno dei seguenti modi:

• C liccare > Control Panel > Appearance and Personalization > Display > Change display settings. • C liccare su un punto qualunque del desktop di Windows e appare un menu a comparsa. Cliccare Personalize > Display > Change display settings. 2. Regolare la risoluzione.Consultare la documentazione fornita con il dispositivo ad alta definizione.

3. Cliccare Apply oppure OK. Quindi premere Keep Changes al messaggio di conferma.

Gli altoparlanti non emettono alcun suono. •

Assicurarsi di aver collegato gli altoparlanti alla porta Line out port (lime) sul pannello frontale o posteriore.

Controllare che gli altoparlanti siano collegati ad una sorgente di alimentazione e siano accesi.

Regolare il volume degli altoparlanti.

Assicurarsi che l’audio del sistema non sia stato disattivato. • Se è stato disattivato, l’icona visualizzata per il volume è Per attivare l’audio, cliccare .

dall’area di notifica di Windows e poi cliccare

• Se non è stato disattivato, cliccare regolare il volume. •

e trascinare il cursore per

Collegare gli altoparlanti ad un altro computer per vedere se funzionano correttamente.

L’unità ottica non legge un disco. •

Controllare che il disco sia stato inserito con il lato dell’etichetta rivolto verso l’alto.

Controllare che il disco sia al centro del vassoio, particolarmente nel caso di dischi di dimensioni non standard.

Controllare che il disco non sia graffiato o danneggiato.

Il pulsante di espulsione del disco non risponde.

> Computer. , quindi Eject dal menu.

Voltaggio non corretto

Assenza di alimentazione (L’indicatore di alimentazione è spento)

• S e il computer è provvisto di regolatore del voltaggio, impostare il voltaggio del computer sui valori previsti dal paese in cui è utilizzato. • Regolare le impostazioni del voltaggio. Assicurarsi che il cavo di alimentazione NON sia inserito nella presa di corrente. Premere il pulsante di accensione sul pannello frontale ed assicurarsi che il computer sia acceso

Cavo di alimentazione non correttamente collegato.

• A ssicurarsi che il cavo di alimentazione sia correttamente collegato. • Utilizzare un cavo di alimentazione compatibile.

Problemi all’unità di alimentazione

Chiamare il centro di assistenza per la riparazione.

Nessuna immagine sullo schermo dopo aver acceso il computer (schermo nero)

Il cavo segnale non è collegato alla corretta porta VGA del computer.

• C ollegare il cavo segnale alla corretta porta (VGA sulla scheda madre o VGA sulla scheda grafica dedicata).

Problemi del cavo segnale

Tentare la connessione con un altro monitor.

Capitolo 7: Analisi e Risoluzione dei Problemi

Impossibile accedere a Internet

Il cavo LAN non è collegato.

Collegare il cavo LAN al computer.

Problemi con il cavo LAN Assicurarsi che il LED LAN sia acceso. Altrimenti, provare con un altro cavo LAN. Se i problema persiste, consultare il supporto tecnico ASUS.

Il computer non è correttamente collegato a un router o hub.

Assicurarsi che il computer sia correttamente collegato a un router o hub.

Impostazioni di rete

Contattare l’ISP (Internet Service Provider) per le corrette impostazioni LAN.

Problemi causati da software anti-virus

Chiudere il software anti-virus.

Gli altoparlanti o le cuffie sono collegati alla porta sbagliata.

• C onsultare il manuale utente del computer per individuare la porta corretta. • Disconnettere e riconnettere gli altoparlanti al computer.

Gli altoparlanti o le cuffie non funzionano.

Tentare di utilizzare altri altoparlanti o cuffie.

Le porte audio frontali o posteriori non funzionano.

Tentare sia dalle porte audio frontali che posteriori. Se una porta non funziona, controllare se è impostata sull’audio multicanale.

Reinstallare il driver audio

ITALIANO Sistema Problema

Il sistema è troppo lento

Il sistema spesso non risponde

Troppi programmi in esecuzione.

Chiudere alcuni dei programmi aperti

• U tilizzare un software anti-virus per rilevare i virus e riparare il computer. • Reinstallare il sistema operativo.

Problemi al disco rigido

il disco rigido danneggiato ad un centro autorizzato ASUS per assistenza. • Installare un nuovo disco rigido.

Problemi ai moduli di memoria

• S ostituire i moduli di memoria • Rimuovere eventuali moduli di memoria aggiuntivi, installati in precedenza, e riprovare.

Ventilazione insufficiente

Spostare il computer dove la ventilazione è migliore.

Installazione di software non compatibili.

Reinstallare il sistema operativo e i software compatibili.

Capitolo 7: Analisi e Risoluzione dei Problemi

Il computer è in fase di avvio. Troppo rumore dopo aver acceso il computer.

Sono state modificate le impostazioni del BIOS. Versione BIOS obsoleta

Il computer in funzione è troppo rumoroso.

E’ un fenomeno normale. Quando si accende il computer, la ventola funziona a massima velocità, per poi diminuire con l’accesso al sistema operativo.

Ripristinare le impostazioni predefinite del BIOS. Aggiornare la versione del BIOS. Visitare il sito del supporto ASUS all’indirizzo: http://support.asus. com per scaricare la versione più recente.

Sostituzione della ventola

della CPU Assicurarsi di utilizzare una ventola per CPU compatibile o consigliata da ASUS.

Ventilazione del computer insufficiente.

Spostare il computer in una zona dove la ventilazione è migliore.

Temperatura del sistema troppo alta.

• Aggiornare il BIOS. • Se si sa come reinstallare la scheda madre, tentare di pulire lo spazio interno al telaio.

Se il problema persiste, consultare il contenuto della garanzia ASUS per Desktop PC e contattare il centro assistenza ASUS.Visitare il sito del supporto ASUS, all’indirizzo: http:// support.asus.com,per informazioni sui centri assistenza.

+1-812-284-0883 Supporto ������������������������� Online support.asus.com

ASUSTeK ITALY S.r.l (Italia) Indirizzo:

Supporto Tecnico Telefono Notebook/Eee Telefono Altri Prodotti Sito web

Strada Statale Padana Superiore, 28 20063 Cernusco sul Naviglio (MI) 199 400 089* 199 400 059* www.asus.it

*Per chiamare da reti fisse Telecom Italia e Colt, il costo è di 0,12 euro al minuto iva inclusa e

la durata massima della telefonata non dovrà essere superiore a 120 minuti; per le chiamate da cellulare, il costo dipende dal vostro operatore d'accesso.

TAIWAN Rappresentante autorizzato in Europa:

ASUS Computer GmbH Indirizzo:

HARKORT STR. 21-23, 40880 RATINGEN,

GERMANY Capitolo 7: Analisi e Risoluzione dei Problemi
