MANUALE UTENTE BSGL 52233 / FREE'E PRO PARQUET BOSCH

Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvvere a terzi, si raccomanda di consegnare ancche le istruzioni per l'uso.

Utilizzo conforme

Questo aspirapolvere è destinato esclusivamente all'u-tilizzo in ambito domestico e non è adatto all'uso industriale. Utilizzato l'aspirapolvere sostanto così come indicato dalle presentiistruzioni per l'uso. Il costrutto-re non si assume alcuna responsabilita per gli eventuali danni causati da un utilizzo non conforme o errato. Si raccomanda pertanto di osservare scrupolosamente le seguenti avventenze. L'aspirapolvere più essere utilizzato esclusivamente con:

• part di ricambio, accessori o accessori speciali originali

Al fine di evitare lesions e/o danni, l'aspirapolvere non cui quod estere usizzato:

■ su persone e/o animali.
Non più autres aussi nécessire utiliseper aspirare:

• insetti (come mosche, ragni, ecc.)
• sostanze nocive, oggetti affiliati, materiali caldi o incandescenti
• sostenze umide o liquide
• sostenze e gas infiammabili o esplosivi
• genere, fuliggine delle stufe di maiolica e degli impianti di riscaldamento centrali
• polvere del toner di stampanti e fotocopiatrici.

Norme di sicurezza

Questo aspirapolvere è conforme alle disposizioni tecniche riconosciute e alle norme di sicurezza in vigore.

L'apparecchio più essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.
I bambini non devono giocare con l'apparecchio.

Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini alla supervisione di un attività.
Si raccomanda di tenere i sacchetti di plastica e la plastica da imballaggio fuori alla portata dei bambini e di provedere al loro smaltimento. Pericolodi soffocamento!

Uso conforme

• Collegare e azionare l'aspirapolvere escludivamente come indicato sulla targhetto.
  Non utilizzare mai l'aspirapolvere perché sacchetto filtro o contentire raccoglioporco, filtro di protezione del motore e filtro d'igiene. => L'apparecchio più danneggiarsi!
  Non tenera la spazzola e il tubo dell'aspirapolvere in prossimità della testa. Pericolo di lesioni!
  Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa.
  Nonutilizzare il cavodi alimentazione e il tubo flessibile per spostare/trasportare l'aspirapolvere.
  Qualora il collegamento alla rete del presente apparecchio fosse danneggiato, delve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo.
  In caso di utilizzo dell'apparecchio per diverse ore, estrarre completeness il cavo di alimentazione.
  Per scollegare l'apparecchio alla corrente elettrica, non tirare il cavo, bensi estrarre la spina.
  Non fare passare il cavo di alimentazione su spigoli vivie non schiacciarlo.
• Prima di qualsiasi intervento sull'aspirapolvere, estrarre la spina.
  Nonutilizzare l'aspirapolvere sedanneggiato.In casodi anomalia,estrarre la spina dalla presa.
  Per evitare eventuali lesions, le riparazioni e le sostuzioni dei componenti dell'aspirapolvere devono essere effettuate escludamente dal servizio di assistenza tecnia autorizzato.
  Proteggere l'aspirapolvere dalle intemperie, dall'umidita e dalles sorgenti di calorie.
  Non collocare mai sul filtro (sacchetto filtro, filtrodi protezione del motore, filtrodi d'igiene, ecc.) sostanze infiammabili o contenti alcol.
  L'aspirapolvere non è adatto all'uso nei cantieri. L'aspirazione di macerie più causare il dannegiamento dell'apparecchio.
• Spegnere l'apparecchio se non si desidera utilizzarlo.
  Gli apparecchi dismessi devono essere resi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia.

Attenzione!

La presa di corrente deve essere protettaattraverso un dispositivo salvavita di almeno 16 A.
Se quando si attiva l'apparecchio scatta il dispositivo salvavita, la causa cui essere dovuta al fatto che sono stati collegati contemporaneamente allo stesso circuito altri apparecchi a elevato consumo energetico.
Per evitare di far scattare il dispositivo salvavita, prima di accendere l'apparecchio selezionare il livello di potenza più basso e solo in un secondo momento selezionare un livello di potenza maggiore.

Avvertenze per lo smaltimento

Imballaggio

L'imballaggio protege l'aspirapolvere contro eventuali danni durante il trasporto. É costituito da materiali non inquinanti e puo pertanto essere riciclato. Provedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per ilsystema di riciclaggio "Punto verde".

Apparecchio dismesso

Gli apparecchi dismessi contengono ancora molteplici materiali preziosi. Si consiglia pertanto di restituiere l'apparechio dismesso al proprio rivenditore o a un centro di riciclaggio. Per informazioni sulle modalità del riciclaggio, rivolgersi al proprio rivenditore o all'amministrazione comunale della propria città.

Smaltimento del filtro e del sacchetto filtro

Il filtering e il sacchetto filtering sono costituiti da materiali non inquinanti. A condizione che non contengono alcuna sostanza dannosa, posso sono essere smaltiti con i normali rifiuti domestici.

nl

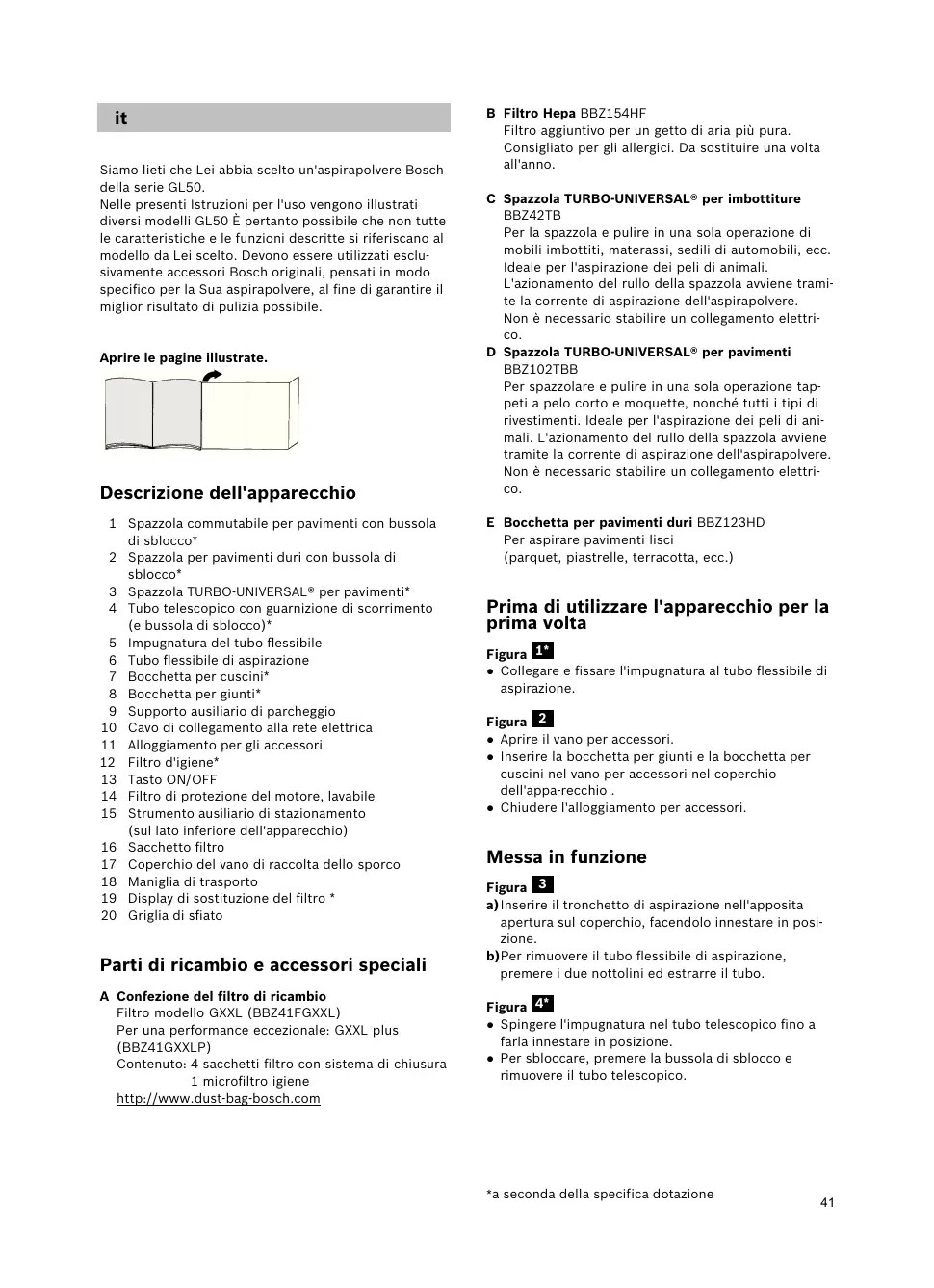

Siamo lieti che Lei abbia scelto un'aspirapolvere Bosch della serie GL50.

Nelle presenti Istruzioni per l'uso vengono illustrati diversi modelli GL50 è pertanto possibile che non tutte le caratteristiche e le funzioni descripte si riferiscano al modello da Lei scelto. Devono essere utilizzati esclusivamente accessori Bosch originali, pensati in modo specifico per la Sua aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile.

Aprière le pagine illustrate.

Descrizione dell'apparecchio

1 Spazzola commutabile per pavimenti con bussola di sblocco
2 Spazzola per pavimenti duri con bussola di sblocco
3 Spazzola TURBO-UNIVERSAL® per pavimenti
4 Tubo telescopico con guarnizione di scorrimento (e bussola di sblocco)
5 Impugnatura del tubo flessibile
6 Tubo flessibile di aspirazione
7 Bocchetta per cuscini
8 Bocchetta per giunti
9 Supporto ausiliario di parcheggio
10 Cavo di collegamento alla rete elettrica
11 Alloggiamento per gli accessori
12 Filtro d'igiene*
13 Tasto ON/OFF
14 Filtr di protezione del motore, lavabile
15 Strumento ausiliario di stazionamento (sul lato inferiore dell'apparecchio)
16 Sacchetto filtro
17 Coperchio del vano di raccolta dello sporco
18 Maniglia di trasporto
19 Display di sostituzione del filtro *
20 Griglia di sfiato

Parti di ricambio e accessori speciali

A Confezione del filtro di ricambio

Filtro modello GXXL (BBZ41FGXXL)
Per una performance eccezionale: GXXL plus (BBZ41GXXLP)
Contenuto: 4 sacchetti filtro con sistemas di chiusura 1 microfiltrto igiene
http://www.dust-bag-bosch.com

B Filtro Hepa BBZ154HF

Filtro aggiuntivo per un getto di aria più pura.

Consigliato per gli allergici. Da sostituire una volta all'anno.

C Spazzola TURBO-UNIVERSAL® per imbottiture BBZ42TB

Per la spazzola e pulire in una sola operazione di mobili imbottiti, materassi, sedili di automobili, ecc. Ideale per l'aspirazione dei peli di animali.

L'azionamento del rullo della spazzola avviene tramite la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico.

D Spazzola TURBO-UNIVERSAL® per pavimento BBZ102TBB

Per spazzolare e pulire in una sola operazione tappeti a pelo certo e moquette, nonché tutti i tipi di rivestimenti. Ideale per l'aspirazione dei peli di animali. L'azionamento del rullo della spazzola aviene tramite la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico.

E Bocchetta per pavimenti duri BBZ123HD

Per aspirare pavimenti lisci (parquet, piastrelle, terracotta, ecc.)

Prima di utilizzato l'apparecchio per la primaolta

Figura 1\*

• Collegare e fissare l'impugnatura al tubo flessibile di aspirazione.

Figura 2

• Aprire il vano per accessori.
• Inserire la bocchetta per giunti e la bocchetta per cuscini nel vano per accessori nel coperchio dell'appa-recchio.
• Chiudere l'alloggiamo per accessori.

Messa in funzione

Figura 3

a) Inserire il tronchetto di aspirazione nell'apposita apertura sul coperchio, facendolo innestare in posizione.
b)Per rimuovere il tubo flessibile di aspirazione, premere i due nottolini ed estrarre il tubo.

Figura 4\*

• Spingere l'impugnatura nel tubo telescopico fino a farla innestare in posizione.
• Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico.

Figura 5\*

• Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino a farlo innestare in posizione.
• Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico.

Figura 6\*

• Regolando la guarnizione di scorrimento nel senso indicate alla frezza, sbloccare il tubo telescopo e regolare la lunghezza desiderata.

Figura 7

• Afferrare il cavo di alimentazione alla presa, estrarre fino alla lunghezza desiderata e insere la presa.

Figura 8 Attivazione/disattivazione

• Attivare/disattivare l'aspirapolvere azionando il tasto ON/OFF.

Figura 9 Regolazione della forza di aspirazione

La forza di aspirazione desiderata può essere regolata su più livelli ruotando il selettore nel senso indicate alla freccia.

Ambito di potenza minimo

Per la pulizia di materiali delicati, per esempio le tende.

Ambito di potenza medio

Per la pulizia quotidiana in condizioni di sporco limitato.

Ambito di potenza elevato

Per la pulizia di rivestimenti resistenti, di pavimenti duri e in caso di forte sporco.

Aspirazione

Attenzione

Le spazzole per pavimenti sono soggette a forte usura in base alle caratteristiche del pavimento duro (come piastrelle greze, in cotto). è quindi importante controllare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non risponde di eventuali danni derivanti dall'utilizzo di spazzole

Figura 10

Regolazione della spazzola per pavimenti:

Tappeti moquette

Pavimenti lisci

Figura 11

• Rimuovere la bocchetta per cuscini e la bocchetta per giuniti dal vano per accessori nel coperchio dell'apparecchio.

Figura 12 Aspirazione con accessori aggiuntivi

Applicare le bocchette al tubo di aspirazione o all'impugnatura, in funzione delle proprie esigenze:

a)Bocchetta per giunti per la pulizia di giunti, angoli, ecc.
b)Bocchetta per imbottiture per la pulizia di mobili imbottiti, tende, ecc.
vvc) Bocchetta per pavimenti duri

Per la pulizia di pavimenti duri (piastrelle, parquet, ecc.)

• Spingere il tubo telescopico nel raccordo della spazzola per pavimenti duri sono a farlo innestare in posizione.
• Per sbloccare, premere la bussola di sblocco e rimuo-vere il tubo telescopico.

Figura 13

• Dopo l'uso riporre nuovamente la bocchetta per giunti e la bocchetta per cuscini nel vano per accessori nel coperchio dell'apparechio.

Spazzola turbo

Se l'apparecchio è dotato di una spazzola turbo,fare riferimento alle avertenze in merito all'utilizzo e alla manutenzione continue nelle istruzioni per l'uso fornite in dotazione.

Figura 14

• In caso di brev pause è possibile utilizzato il supporto ausiliario di parcheggio situato sul lato posteriori dell'apparecchio.
• In seguito alla disattivazione dell'apparecchio, inserire il gancio della spazzola per pavementi nelle'apposita fessura sul lato dell'apparechio.

Figura 15

Per superare ostacoli, quali per esempio le scale, è possibile trasportare l'apparecchio afferrandolo in corrispondenza dell'impugnatura.

Dopo la pulizia

Figura 16

• Staccare la spina.
• Tirare leggermente il cavo di alimentazione e rilasciare (il cavo si avvolge automaticamente).

Figura 17

• Per trasportare /ri porre l'apparecchio è possible serviri del disposito vivo aesilierto di stazionamento posto sul dato inferiore dell'apparecchioesso.
• Riporre l'apparechio in positioninge verticale. Inserire il gancio della spazzola per pavimenti nell'apposita fessura sul latto inferiore dell'apparechio.

Sostituzione del filtro

Attenzione: spegnere l'apparecchio prima di sosti
- tuire il Filtering!

Sostituzione del sacchetto filtro

Figura 18\*

a) Whenever si solleva la spazzola dal pavimento alla massima potenza e il display di sostituzione del filtro passa su rosso fisso, è necessario sostituire il sacchetto filtro,anche se non è del tutto piano. In quello caso è il tipo di contentuto a renderere necessaria la sostituzione. La bocchetta, il tubo di aspirazione e il tubo flessibile non devono essere intasati; in caso contrario, il display di sostituzione del filtrto potrebbscattare.
b)Per eliminare le occlusioni, è possibile staccare l'impugnatura dal tubo flessibile.

Figura 19 Apertura coperchio

• Aprire il coperchio dell'apparecchio azionando la leva di chiusura nel senso indicate alla frezza..

Figura 20

a) Chiudere il sacchetto filtro tirando la linguetta di chiusura ed estrarlo.
b) Inserire il nuovo sacchetto filtrato sul supporto fino all'arresto.

Attention: il coperchio si chiude solo dopo che è
- stato applicativo il sacchetto filtering.

Pulizia del filtro di protezione del motore

Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo!

Figura 21

• Aprire il coperchio del vano di raccolta dello sporco.
  Figura 19
• Estrarre il filtrò di protezione del motore nel senso indicato alla freccia.
• Pulire il filtro di protezione del motore battendolo leggermente.
• In caso di forte sporco, è necessario lavare il filtro di protezione del motore.
• Successivamente, lasciarlo asciugare per almeno 24 ore.
• In seguito alla pulizia, insere il filtro di protezione del motore nell'apparecchio e chiudere il coperchio del vano di raccolta dello sporco.

Sostituzione del filtro d'igiene

Sostituzione del microfiltro igiene

Quando effettuare la sostituzione: per agli nuova confezione del filtro di ricambio.

Figura 22

• Aprire il coperchio del vano di raccolta dello sporco.
  Figura 19
• Sbloccare il portafiltro azionando la leva di chiusura nel sensoindicato alla freccia.
• Rimuovere il microfiltro igiene. Montare il nuovo microfiltro igiene.
• Montare il portafiltero sull'apparecchio e farlo innestare in posizione.

Sostituzione del filtro Hepa

Se l'apparecchio è dotato di un filtro Hepa, quello filtrò deve essere sostituito una volta all'anno.

Figura 23

• Aprire il coperchio del vano di raccolta dello sporco.
  Figura 19
• Azionando la leva di chiusura nel sensoindicato dalla freccia, sbloccare il filtrio Hepa ed estrarlio dall'apparecchio.
• Montare il nuovo filtro Hepa e farlo innestare in posizione.

Dopo aver aspirato particelle di polvere fini, pulire il filtro di protezione del motore e, se necessario, sostituire il microfiltro igiene o il filtrro Hepa.

Manutenzione

Prima di pulire l'aspirapolvere, è necessario disattivarlo e staccare la spina. L'aspirapolvere e gli accessori in ma-teriale plastico sono essere puliti con un normale detergente per plastica.

Nonutilizzare strumenti abrasivi nedeetergenti

universali o per vetro. Non immergere mai l'aspirapolvere nell'acqua.

Il vano di raccolta dello sporco più essere pulito con un和其他aspirapolvere o simplicamente mediante un panno / pennello asciutto.

Con riserva di modifiche tecniche.

nl

Inainte de prima utilizes

Fig. 1\*

j/1j j 1j 1j 1j 1j 1j 1j

biill 8g b

9

BSH Elettrodomestici S.p.A.

Via.M.Nizzoli 1

20147 Milano (MI)

Numero verde 800 829 120

mailto:[e-mail]

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciacaggio degli apparentechi dismessi valide su tutto il territorio dell'Unione Europea.

nl

IT Condizioni di garanzia

Per questo appearechio valgone le condizioni di garanzia stabilite alla ns. Rappresentanza nella rispectiva Nazione.

Il venditore dell'apparecchio è a disposizione per ulteriori chiarimenti. La garanzia viene riconosciuta soltanto se accompaniesata da regolare documento fiscale di acquisto rilasciato dal venditore.
