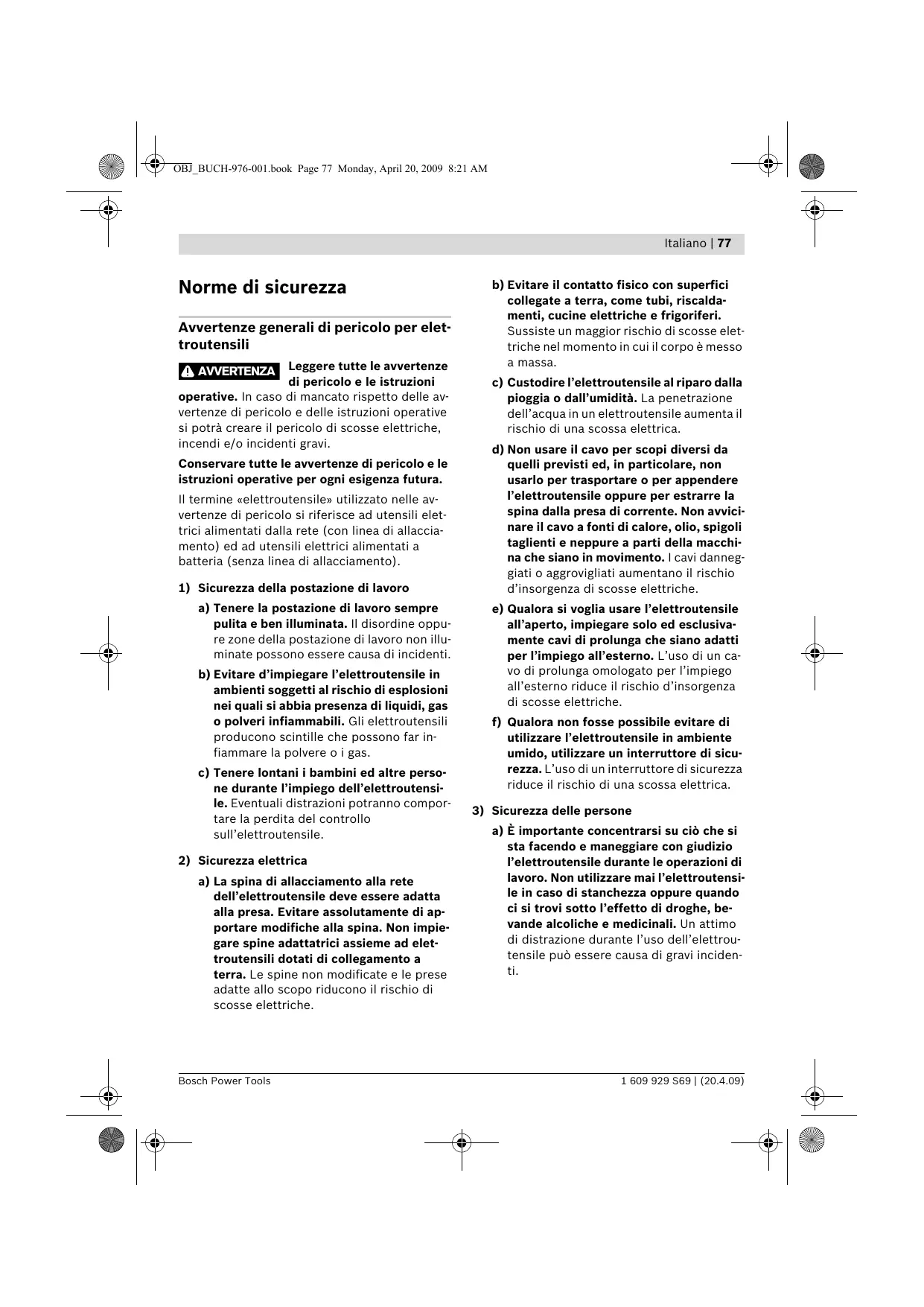

Avvertenze generali di pericolo per elettroutensili

AVERTENZA

Leggere tutte le avventenze di pericolò e le istruzioni

operative. In caso di mancato rispetto delle avertenze di pericolo e delle istruzioni operative si potra creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine «eletttroutensile» utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far in-fiammare la polvere o i gas.
c) Tenere lontani i bambini ed altri persone durante l'impiego dell'eletttroutensile. Eventuali restrazioni potranno comportare la perdita del controllo sull'eletttroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corps èesso a massa.
c) Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile augmente il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvici-nare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un canvo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'elettroutensile in ambiente umido, utilizzato un interruptore di sicurezza. L'uso di un interruptore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'eletttroutensile durante le operazioni di lavoro. Non utilizzato mai l'eletttroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di drophe, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'eletttroutensile più essere causa di gravi incidenti.

78 | Italiano

b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'eletttroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'eletttroutensile sia spento. Tenendo il dito sopra l'interrutto重点领域 si trasporta l'eletttroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri inci denti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'elettroutensile in casa di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catinene. Tenere i capelli, i vestiti ed i guanti lontani da pezioni in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezioni in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettROUTensile escludamente previsto per il caso. Con un elettROUTensile adatto si lavora in modo migliorere e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzato mai eletttroutensili con interrotturi difettosi. Un elettrotensile con l'interruttore rotto è pericoloso e delve essere aggiestato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'eletttroutensile possa essere quello in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare useare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentlye e sono più facile da condurre.

Italiano | 79

g) Utilizzato l'elettroutensile, gli accessori optionally, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l'eletttroutensile solo ed escludivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eletttroutensile.

Indicazioni di sicurezza per levigatrici angolari

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura

Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica e tron-catrice. Attenersi a tutte le avertenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono con l'elettrottensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.
Questo elettROUTensile non è adatto per operazioni di lucidatura. Utilizzando l'electroutensile per applicazioni non escludamente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti.
Nonutilizzare nessunaccessorio che la casa costruttrice non abbia esprivamente previsto e raccommando per questo elettroutensile. Il simplice fatto che un accesso roccassere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro.

Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quando il numero massimo di giri riportato sull'eletttroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezioni e venir lanciatto interno.
Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettROUTensile in do-tazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficientia.
Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell'eletttroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portamola dell'eletttroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
Non utilizzato mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sua soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettroutensile oppure l'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire andere ad alte persone presenti di avvincinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quosto periodo di prova.

80 | Italiano

Indossare abbligamente di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
Avere cura di evitare che altre persone possano avvincini alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti although al di fuori della zona diretta di lavoro.
- Tenere l'apparecchio esclusivamente per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere quello tensioneanche parti metalliche dell'apparecchio, causando una scossa elettrica.
- Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione.
Mai pogiare l'eletttroutensile prima che il portautensili o l'accessorio impiegato non si via fermato completeness. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica.

Mai trasportare l'elettROUTensile nelle istesso dovesse essere ancorta in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore.
▶ Pulire regolarmente le feritoie di ventilazione dell'elettrotensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica.
Nonutilizzaremai l'elettroutensile nelle vicinanze di materiali inflammabili. Le scintille possono far prendere fuoco quosti materiali.
Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altrili liquidi refrigeranti cui provocare una scossa di corrente elettrica.

Contraccolpo e relative avertenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come più ossere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandi si oppure bloccandosi il portautensili o accessorio provoca un arresto improvisivo della rotazione dello stesso. In quello caso l'operaatore non è più in grado di controllare l'elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accosario.

Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimonere impigliato provocando in quello modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'opera-tore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato sostanto prendendo misure adatte di sicurezza come alla descrizione che segue.

Italiano | 81

• Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter averre sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operaore più essere in grado di tenere sotto controllo le forze di contraccolpo e quella di reazione a scatti.
  Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.
  Evitare di avvincinarsi con il proprio corpo alla zona in cui l'elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'elettroutensile che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.
  Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rime nere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
  Non utilizzato seghe a catena e neppure la me dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

Particolari avvertenze di pericolo per operazioni di levigatura e di troncatura

Utilizzare esclusivamente utensili abrasivi che siano escludimente ammessi per l'eletttroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'eletttroutensile non possono essere sufficientemente schermati e sono insicuri.

La cuffia di protezione deve essere applicata con sicurezza all'elettroutensile e regola t in modo tale da poter garantire il massimo possibile di sicurezza, cioe, che la parte dell'utensile abrasivo che alla protezione indica verso l'operatore deve essere ridotta al minimo possibile. La cuffia di protezione ha il compito di protegere l'operatore da frammenti e da contatti accidentali con l'utensile abrasivo.
Utensili abrasivi possono essere usizzati esclusivamente per le possibilità applicativere explicitamente raccomandate. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.
Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di correto supporto della mola abrasiva riducendo il più possibile il pericolodi una rottura della mola abrasiva. è possibile che vi sua una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
Non utilizzato mai mole abrasive usurate previste per eletttroutensili più grandi. Mole abrasive previste per eletttroutensili più gran di non sono concepite per le maggiori velocità di eletttroutensili più piccoli e possono rompersi.

Ulteriori avventenze di pericolo specifiche per lavori di troncatura

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessamente profondi. Sottoponendo la mola da taglio diritto a carico excessivo se ne augmente la sollecitatione e la si rende maggiornente soggetta ad angolature improprie o a blocchi venendo così a create il pericolo di contraccolpo oppure di rottura dell'utensile abrasivo.

82 | Italiano

Evitare di avvincinarsi alla zona anteriore o posteriori al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capiture che in caso di un contraccollo po il disco in rotazione faccia rimbalzare con violenza l'elettroutensile verso l'operatore.
Qualora il disco abrasivo da taglio diritto dovesseincepparsioppure sidosesse interrompere il lavoro, specnere l'elettROUTensi-le e tenerlo fermo fina a quando il disco si sarafermato completamente.Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo.Rilevare ed eliminare la causa per il blocco.
Mai rimettere l'etelettroutensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione.Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità.In caso contrario è possibile che il disco resti agganciato,sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.
Dotare di un supporto adatto pannelli oppure pezioni in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezioni in lavorazione di dimensioni maggiori possono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sua nelle vicinanze del taglio di troncatura che in quale del bordo.
Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'accu, linee elettriche oppure oggetti di altri tipo.

Avvertenze di pericolò specifiche per lavori di levigatura con carta vetro

Non utilizzato mai fogli abrasivi troppo grande ma attenersi alleindicazioni del ris-spettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovesse-ro sporgere altre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avverenze di pericolo specifiche per lavori con spazzole metalliche

• Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilementeattraverso indumenti sottilie o la pelle.
  Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza posso non essere augmentedi atraverso forze di pressione etramite l'azione di forze centrifugali.

Ulteriori avvertenze di pericolo

Indossare degli occhiali di protezione.

Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale socià erogatrice. Un contatto con linee elettriche cuiprovocare lo sviluppo di incendi e di scosse elettriche.Danneggiando linee del gas si cui create il pericolo di esplosioni.Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolodi provocare una scossa elettrica.
Se l'alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l'interruttore di avvio/arresto e posizionarlo su arresto. In questo modo viene impedito un riavviamento incontrato.

Italiano | 83

Per lavorare la pietra utilizzare un'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispectiva omologazione. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate alla presenza di polvere.
Per tagliare materiale pietroso utilizzare una slitta di guida. In caso di mancanza di una slitta laterale vi è il pericolo che la mola da taglio resti agganciata provocando un contraccolpo.
Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambe le mani ed adottare una posizione di la voro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambé le mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolaremente pericolose. La polvere di metalli leggeri cui quod assere infiammabile ed esplosiva.
Mai utilizzato l'electroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle sua. Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.

Descrizione del funzionamento

Leggere tutte le avventenzi di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo

di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprirre la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta quando si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'elettroutensile è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi perché l'impiego di acqua. Per la troncatura di metallo deve essere impiegata una cuffia di protezione speciale per la troncatura (accessorio).

Per la troncatura di pietre deve essere utilizzata una cuffia di aspirazione speciale per la troncatura con slitta di guida (accessorio).

Con utensili abrasivi ammessi l'elettroutensile\ può essere utilizzato per la levigatura con carta\ vetrata.

Componenti illustrati

La numerozione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Tasto di bloccaggio dell'alberino
2 Interruttore di avvio/arresto
3 Impugnatura supplementare
4 Filettatura alberino
5 Cuffia di protezione per la levigatura
6 Vite di fissaggio per cuffia di protezione
7 Cuffia di protezione per la troncatura
8 Flangia con anello O
9 Mola abrasiva da sgrosso e taglio
10 Dado di serraggio

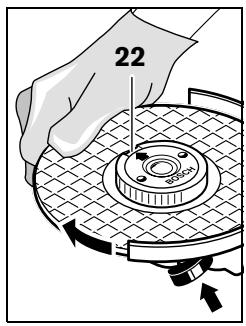

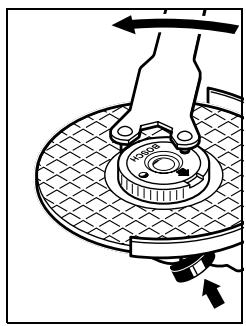

11 Dado di serraggio rapido SDS-clic
12 Cuffia di protezione per mola a tazza
13 Mola a tazza
14 Protezione mano
15 Spessori
16 Platorello in gomma
17 Foglio abrasivo
18 Dado cilindrico
19 Spazzola a tazza
20 Cuffia di aspirazione per la troncatura con slitta di guida
21 Mola da taglio diamantata*

*L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completò è contentuto nel loro programma accessori.

84 | Italiano

Dati tecnici

Levigatrice angolare	PWS 20-230	PWS 20-230 J	PWS 1900
Codice prodotto	3 603 C59 W..	3 603 C59 V..	3 603 C59 W..
Potenza nominale assorbita	W	2000	2000
Potenza resa	W	1250	1250
Numero giri nominale	\( \mathrm {min}^{-1} \)	6500	6500
max. diametro della mola abrasiva	mm	230	230
Filettatura dell'alberino portamola		M 14	M 14
max. lunghezza filettatura dell'alberino portamola	mm	25	25
Limitatore di spunto alla partenza		-	●
Peso in funzione della EPTA-Procedure 01/2003	kg	4,4	4,4
Classe di sicurezza		\( \square/\square \)	\( \square/\square \)

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro eletttroutensile. Le descrizioni commerciali di singoli elettrottensili sono variate.

Esclusivamente per elettROUTensili nella limitazione di corrente di avviamento: Le operazioni di accensione produzione temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali cui capità che altre macchine possono subire dei disturbi. In caso di impedenze di rete minori di 0,25 Ohm non ci si aspetta nessuna disfunzione.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformamente alla norma EN 60745.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosi-tà 92 dB(A); livello di potenza acustica 103 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazioni (somma vettoriale in tre direzioni) misurati conformmente alla norma EN 60745:

Levigatura della superficie (sgrossatura): Valore di emissione oscillazioni a_h = 8 m/s^2 , incertezza della misura K = 1.5 m/s^2 .

Levigatura con foglio abrasivo: Valore di emissione oscillazioni a_h = 3,5 ~m / s^2 , incertezza della misura K = 1,5 ~m / s^2 .

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma

EN 60745 e più essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni cui differire. Questo cui augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precise della sollecitatione da vibrazioni bisognerebbe considerare ancche i tempi in cui l'apparecchio è spento oppure è accesso ma non è utilizzato effettivement. Questo può ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operaatore dall'effetto delle vibrazioni come p. es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Italiano | 85

Dichiarazione di conformità (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto descripto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009).

Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Montaggio del dispositivo di protezione

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.

Notabene: Dopo una rottura della mola abrasiva durante il funzionamento oppure in caso di danneggiamento dei dispositivi di alloggamento sulla cuffia di protezione/sull'elettroutensile, l'elettroutensile deve essere inviato immediamente al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi vedi il paragrafo «Servizio di assistenza ed assistenza clienti».

Cuffia di protezione per la levigatura

Applicare la cuffia di protezione 5 sul collare al berino. Adattare la posizione della cuffia di protezione 5 alle esigenze dell'operazione di lavoro in corso e bloccare la cuffia di protezione 5tramite la vite di fissaggio 6.

Regolare la cuffia di protezione 5 in modo tale da impedire che si abbia una scia di scintille in direzione dell'operatore.

Cuffia di protezione per la troncatura

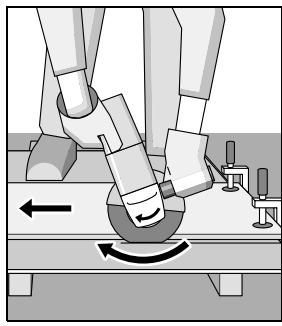

Per la troncatura di metallo utilizzato sempre la cuffia di protezione per la troncatura 7.

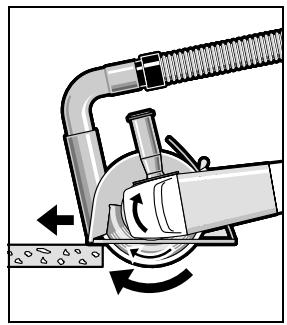

Per la troncatura di pietre utilizzato sempre la cuffia di aspirazione per la troncatura con slitta di guida 20.

La cuffia di protezione per la troncatura 7iene montata come la cuffia di protezione per la levigatura 5.

Impugnatura supplementare

Utilizzare il Vostro eletttroutensile sostanto con l'impugnatura supplementare 3.

A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 3 a destra oppure a sinistra della testata ingranaggi.

Impugnatura supplementare antivirusiazioni

Vibration Control

L'impugnatura supplementare antivibrazioni permette di lavorare a vibratione ridotta e quindi di lavorare in modo più piacevole e sicuro.

Non eseguire mai nessuna modifica all'im-pugnatura supplementare.

Non continuare mai ad utilizzare un'impugnata supplementare danneggiata.

Protezione mano

In caso di lavori con il platorello in gomma 16 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 14.

Fissare la protezione per le mani 14 servendosi dell'impugnatura supplementare 3.

Montaggio degli utensili abrasivi

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani fintanto che non si siano raffreddati completeness.

86 | Italiano

Pulire la filettatura alberino 4 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, premere il tasto di bloccaggio dell'alberino 1 per bloccare l'alberino.

Azionare il tasto di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'eeltroutensile potrebbe subire dei danni.

Mola abrasiva da grosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve correpondere perfettamente e alla gioco alla flangia. Non utilizzato mai né riduzioni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la frecciaindicante il senso di rotazione applicata sulla mola da taglio diamantata corrisponda al senso di rotazione dell'elettroutensile (vedere frecciaindicante il senso di rotazione applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare il dato di serraggio 10 e stringerlo con la chiave a forcella, vedere paragrafo «Dado di serraggio rapido».

Dopio il montaggio dell'utensile abrasivo verificare prima dell'accessione, se l'utensile abrasivo è montato in modo corretto e può essere giratorawnenza impedimenti.Assicurarsi che l'utensile abrasivo non venga a contatto con la cuffia di protezione o altre parti.

Nella flangia 8 intorno al collare di centraggio si trova applicato un componente in plastica (anello O). In caso dovesse mancare l'anello O, oppure dovesse essere difettoso, è assolutamente necessario sostuirlo (codice prodotto

1 600 210 039) prima che vi venga montata la flangia 8.

Disco lamellare

Per lavori con il disco lamellare montare sempre la protezione mano 14.

Platorello in gomma

Per lavori con il platorello in gomma 16 montare sempre la protezione mano 14.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Prima del montaggio del platorello in gomma 16 applicare i 2 spessori 15 sulla filettatura alberino 4.

Avvitare il dato cilindrico 18 e stringerlo'utilizando la chiave a forcella.

Spazzola a tazza/spazzola piatta (a fili intrecciati)

Per lavori con la spazzola a tazza oppure la spazzola piatta (a fili intrecciati) montare sempre la protezione mano 14.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

La spazzola a tazza/spazzola piatta delve poter essere avvitata sulla filettatura alberino in modo daaderire perfettamente alla flangia del mandrino portamola alla fine dell'attacco alberino filetatto. Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa.

Mola a tazza

Per lavori con la mola a tazza montare la cuffia di protezione speciale 12.

La mola a tazza 13 dovrebbe sempre sporgere alla cuffia di protezione 12 solamente per quanto assolutamente necessario per il relative caso di lavorazione. Regolare la cuffia di protezione 12 su esta misura.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Avvitare il dato di serraggio 10 e serrarlo con la chiave a doppio foro piegata a gomito adatta.

Italiano | 87

Dado a serraggio rapido SDS-clip

Per una sostituzione veloce dell'utensile abrasivo sulla l'impiego di ulteriori attrezzi, al postodel dato di serraggio 10 è possibile utilizzato il dato di serraggio rapido 11.

Il dato di serraggio rapido 11 può essere utilizzato soltanto per mole abrasive da grosso e taglio.

Utilizzare esclusivamente dadi di serraggio rapiido 11 intatti ed in perfetto stato.

Avvitandolo, accertarsi che la parte su cui si trovano le scritte del dato di serraggio rapido 11 non indichi verso il disco abrasivo; la freccia deveindicare verso la marcatura di posizione.
mento 22.

Premere il tasting di arresto alberino 1 in modo da bloccare l'alberino. Per stringere forte il dato di serraggio rapido, ruotare la mola abrasiva con forza in senso orario.

Un dato di serraggio.
rapido intatto ed avvitiato a regola d'arte puo
essere sbloccato manualmente girando in
senso antiorario l'anello zigrinato.

Non cercare mai di sbloccare un dato di serraggio rapido con una tenaglia ma utilizzare una chiave a for

cella. Applicare la chiave a forcella come indicate to nell'illustrazione.

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasivi riportati nelle presenti Istruzioni per l'uso.

La velocità ammessa [min^-1] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati devono corrispondere al minimo ai valori riportati nella tabella che segue.

Per questo motivo, tenere in considerazione il numero di giri consentito oppure la velocità perfe rica riportata sull'etichetta dell'utensile abrasivo.

max. [mm]	[mm]	[mm-1]	[m/s]
D	b	d

b D	230	8	22,2	6500	80
D	230	-	-	6500	80
b D	100	30	M 14	8500	45

Rotazione della testata ingranaggi

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.

Épossible ruotare la testata ingranaggi in segmenti di 90^ Inesoisto mode I'interrettore di avvio/arresto cui essere posizionato, per casi operativi particolari, in una posizione di maneg

gio più favorevole, p. es. per lavori di troncatura con la cuffia di aspirazione con la slitta di guida 20 oppure per mancini.

Estrarre completeness 4 viti. Operando con attenzione e senza toglierla alla cassa ruotare la testata ingranaggi sulla nuova posizione.

Stringere di nuovo bene le 4 viti.

88 | Italiano

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contententi piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'operaatore oppure delle persone che si trovano nelle vicinanzihe.

Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particulare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale continente amianto delve essere lavorato esclusivamente da personale specializzato.

• Utilizzato, se possibile, unsystema di aspi-razione delle polveri.
• Provedere per una Buona aerazione delippo di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le(norme in vigore nel Vostro paese per i materiali da lavorare.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'eletttroutensile. Gli eletttroutensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220 V.

Utilizzato l'eeltroutensile con generatori mobili di corrente che non disponono di sufficienti riserve di potenza o che non hanno un adatta regolazione di tensione con amplificazione della corrente di avviamento, è possibile che durante la fase della messa in funzione si abbia un calo della potenza oppure un comportamento atipico. Si prega di accertarsi che il genatore di corrente utilizzato corrisponda ai requisiti richiesti, in modo particolare per quanto riguarda la tensione e la frequenza di rete.

Accendere/spegnere

Per accendere l'elettroutensile, spingere in avanti l'interruttore di avvio/arresto 2 e poi pre-merlo.

Per spegnere l'elettroutensile rilasciare di nuovo l'interruttore di avvio/arresto 2.

Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e senza sottoporre a carico. Non utilizzato mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi possono andare in pezioni e create il pericolo di incidenti.

Limitatore di spunto alla partenza (PWS 20-230 J)

Il limitatore elettronico di spunto alla partenza ha la funzione di limitare la potenza durante la fase della messa in esercizio dell'eletttroutensile e permette l'utilizzo di un fusibile da 16 A.

Indicazioni operative

Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo «Indicazioni relative alla statica».
Bloccare il pezzo in lavorazione in modo adatto a meno cheesso non abbia di per se una stabilità sicura dovuta al proprio peso.
Non sopporre l'elettroutensile a carico tanto elevato da farlo fermare.
- Dopo un'elevata sollecitatione far funziona re l'elettroutensile ancora per alcuni minuti in funzionamento al minimo per raffreddare l'elettroutensile.
I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani fintanto che non si siano raffreddati completeness.
Nonutilizzare l'elettroutensile con un supporto per la troncatura.

Italiano | 89

Lavori di sgrossatura

Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura!

Con un'angolatura di regolazione da 30^ sino a 40^ si raggiungono i migliorori risultati in caso di lavori di sgrossatura. Esercitando una pressione moderata, spostare l'elettroutensile da una parte all'altra. Questa procedura consente di evita re che il pezzo in lavorazione si scaldi troppo, cambidi colore e che si formino scanalature.

Disco lamellare

Tramite il disco lamellare (accessorio opzionale) è possibile lavorareanche superfici convesse e profilati.

I dischi lamellari hanno una durata considerevolmente più lunga, un livello minore di rumorosità e temperature di levigatura più basse di quella di mole abrasive tradizionali.

Troncatura di metallo

Per la troncatura di metallo utilizzato sempre la cuffia di protezione per la troncatura 7.

Esegundo lavori di troncatura, avanzare moderamente ed adattando il movimento al materiale in elaborazione. Non esercitare nessuna pressione sulla mola da taglio, evitare angolaturre improprie e non oscillare.

Non cercare mai di frenare sottomonendo a pressione laterale mole abrasive da taglio che continuano a girare per inerzia.

In caso di troncatu

ra di profili e tubi a sezione quadra, si consiglia di accostare l'utensile alla sezione più piccola.

Con l'elettroutensile si deve sempreoperare con fresatura bidirezionale. In caso contrario vi è il pericolo che la macchina possa essere spinta in modo non controIato fuori della linea di taglio.

Troncatura di materiale minerale

Per la troncatura di pietre utilizzato sempre la cuffia di aspirazione per la troncatura con slitta di guida 20.
L'electrontroutensile può essere utilizzato esclusivamente per il taglio a secco/levigatura a secco.

Per la troncatura di pietre utilizzato preferibilmente una mola da taglio diamantata. Per la sicurezza contro angolature improprie devese essere utilizzata la cuffia di aspirazione per la troncatura con slitta di guida 20.

Utilizzate l'elettrottensile solo con l'aspirazione polvere ed indossare ulteriormente una maschera di protezione contro la polvere.

L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispettiva omologazione. Il programma Bosch comprende aspirapolvere adatti.

Avviare l'elettrou-tensile ed applicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione.

Spingere l'eeltroutensile avanzando moderatamente ed adattando il movimento al materiale in elaborazione.

Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata può sorriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando una mola abrasiva da taglio diritto di diamante produce una corona di scintille.

In questo caso, interrompere l'operazione di taglio e far girare brevamente la mola da taglio diamantata in funzionamento a vuoto ed al massimo della velocità in modo che possa raffreddarsi.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affiliata. Essa può riaffilata eseguendo dei brevi tagli su materia abrasivo come p. es. su arenaria calcare.

90 | Italiano

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispetto Paese.

E obblatorio attenersi a tali leggi e normative. Prima di iniziare a lavorare, consultare l'ingegnere calculatore responsable, l'architetto oppure la direzione responsable dei lavori.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.
In caso di estreme condizioni d'uso è possibile che lavorando metalli si depositi polvere conductrice all'interno dell'eletttradensile. Lo stato dell'isolamento di sicurezza dell'eletttradensile ne può risultare compromesso. In queste casi si consiglia di utilizzare un impianto di aspirazione stazionario, di soffiare spesso sulle feritoie di ventilazione e di preinstallare un Interruutto di sicurezza per correnti di guasto (FI).

Conservare e trattare con cura l'accessorio.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettROUTensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettROUTensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cître riportato sulla targhetta di fabbricazione dell'elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domane relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul situ:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformmente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attua-

zione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands | 91
