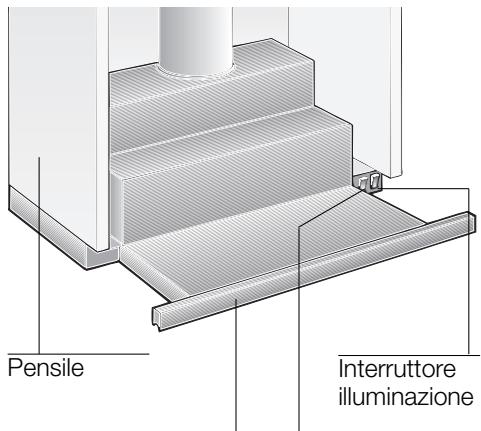

Descrizione dell'apparecchio

Filtro estrabile
Interruttore gradi di ventilazione

Modi di funzionamento

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'apertoattraverso il filtrato antigrasso.
Il过滤antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta Completely libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguirecisionando l'aria per la combustione più continuare ad'affuireattraverso aperture non chiudibili,per es. in di porte,finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche,come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

Funzionamento a ricircolo d'aria:

A Anything scopo è necessario montare un filtering a carbone attivo (vedi capitolo "Filtri e manutenzione").

Potete acquistare presso il fornitore specializzato il set di montaggio completeness ed il filtrlo di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Il ventilatore della cappa aspirante aspira i vapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtering a carbone attivo fissa gli odori.

Se non si monta un filtro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Primo impiego:

• Questo librettto di struzioni per l'uso è previsto per più versioni dell'apparecchio. E possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
• Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

• Prima di usare il nuovo appearecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
  Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero.
essere sostituite subito, per evitare un
sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza fatto grassi..
Grassi e olio surriscaldi possono inflammarsi lavorente. Cucinare perché pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

Non fiammeggiare pietanze sotto la cappa aspirante.
Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura da incasso a gas / cucine a Gas

Usare i fornelli a gas sempre in modo appropriato.

Importante; le fiamme dei fornelli a gas devono essere sempre coperte con stoviglie da cucina. L'ecessivo sviluppo di calore delle! fiamme di gas libero potrebbe danneggiare la cappa aspirante.

Uso della cappa aspirante

Per eliminare nel modo più efficace i evapori di cottura:

accendere il ventilatore all'inizio della cottura,
specnere il ventilatore solo alcuni minuti dopo la fine della cottura.

Ventilatore acceso:

1. Estrarre il filtro tirandolo con il listello-maniglia.
   Il ventilatore entra in funzione.
2. Selezionare la regolazione desiderata del ventilatore.

Elementi di lavoro dei diversi modelli:

Spingere filtrone nell'interno forn all'arresto.

Avvertenza: estraendo di nuovo il filtro, il ventilatore funzione al grado di regolazione scelto per ultimo

Illuminazione:

accesso

spento

Avvertenza: l'illuminazione può essere usata sempre,anche quando il filtro estraibile è chiuso.

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata,indicare i dati seguenti:

E-Nr.

FD

Riportare nello specchietto qui sopra quosti dati. Essi si trovano nella targhetta d'identificazione, dopo avere molto la griglia del filtrlo, nel vano interno della cappa aspirante.

Per tratteneri componenti grassi dei vapori di cottura si montano filtri metallici per grassi.

Le stuoie filtranti sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, ed il funzionamento della cappa aspirante più essere pregiudicato.

Important:

Pulendo tempestamente i filtri metallici per grassi, si previene il pericolo d'incendio, checouldessere causato da un'accumulo di calore durante la frittura o l'arrosto.

Pulizia dei filtri metallici per grassi:

Nel caso di funzionamento normale (1-2 ore al giorno) i filtri metallici per grassi devono essere lavati dopo 8-10 settimane.

Il lavaggio più essere seeguito nella lavastoviglie.

Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglia.

Per il lavaggio a mano,fare ammonbidire le stuoie filtranti per più ore in una soluzione di lavaggio boliente.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

• Usare solo filtri originali.

Con essi si assicura il funzionamento ottimale.

Smontaggio e montaggio della cornice delhetto

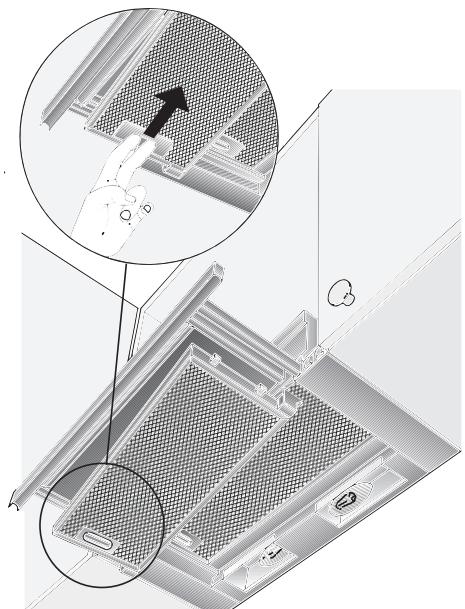

Smontaggio:

1. Estrarre il filtro fino all'arresto.
2. Azionare il dispositorio di arresto della cornice del filtrro nel senso della freccia, fino in fondo.

• Nel caso di filtering doppio, smontare prima quello anteriore.

• Staccare la cornice del filtrro ruotandola lateralmente e rimuoverla.

Montaggio:

1. Estrarre il Filtering sono all'arresto.
2. Inserire obliquamente la cornice del filtró su un lato nel supporto, sollevarla e, azionando il dispositivo di arresto, agganciarla fino all'arresto.
3. Nel caso di filtering doppio, montare prima la cornice del filtrlo posteriore e poi la cornice anteriore con il profilato, nel filtrlo estraibile.

Fare bene attenzione che il filtro grassi sia disporto correttamente in sede su entrambi i lati.

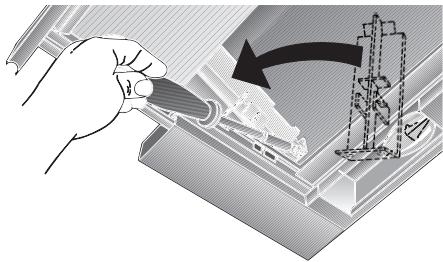

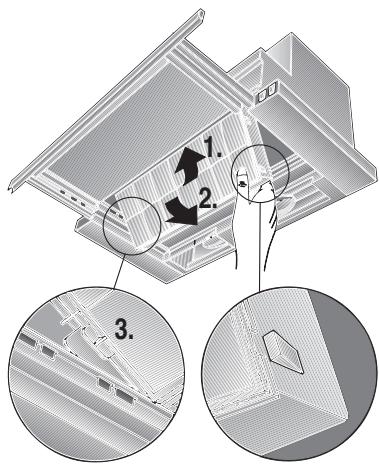

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Ilchioa carbone attivo si monta nella cappa.
aspirante sopra alchio grassi.

1. Smontare il filtro grassi (vedi "Filtri e manutenzione").
2. Inserire i due fermi di plastica a destra ed a sinistra nella carcassa della cappa aspirante, ed avvitare ciascuno con una vite (necessario solo al primo montaggio di un filtro a carbone attivo).

1. Introduire ilhetto a carbone attivo da molto nella carcassa della cappa aspirante, ed arrestarlo su entrambi i lati.
   Cio facendo il bordo del filtro a carbone attivo deve trovarsi sotto.
2. Montare di nuovo il filtro grassi (vedi " Filtri e manutenzione").

Smontaggio:

Lo smontaggio del filtro a carbone attivo si effettua nella successione inversa.

A tal fine premere verso l'esterno i ganci di arresto.

Cambio delhetto a carbone attivo:

Nel caso di funzionamento normale (1-2 ore al giorno) il filtering a carbone attivo deve essere sostituito circa 1 volta all'anno. Il filtering a carbone attivo è in vendita nel COMMERCIO SPECIALIZZATO (vedic capitolo "Accessori speciali").
- Usare solo filtri originali.

Con essi si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

I filtri a carbone attivo non contengono sostanje nocive. Essi possono essere smaltiti per es. nei rifuti comuni.

Pulizia e manutenzione

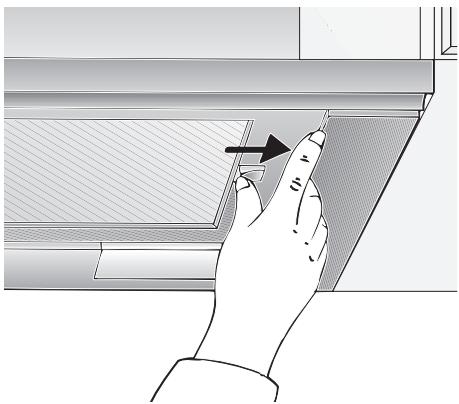

Per gli apparecchi con vetro nel filtrlo estraibile di aspirazione vapori:

Il vetro è facile da smontare e può essere lavato nella lavastoviglie.
Per rimuovere le linguette, spingerle versuso I'esterno.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante. estraendo la spina di alimentazione, oppure togliendo il fusibile.

• Quando si lavano i filtri per grassi, pulire ancche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolò d'incendio e si assicura il funzionamento ottimale.
  Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
  Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
  Non usare prodotti abrasivi o spugnedure.
• Avverenza: non usare alcohol (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libero.

Pulire i tasti di lavoro solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di lavoro non usare pulitori per acciaio inox.

Superfici in acciaio inox:

• Usare un detergente per acciaio inox delicato, non abrasivo.
  Pulire strofinando solo nel senso della lucidatura.
  Non pulire le superfici in acciaio inox con spugne dure, ne con detergenti contententi sabbia, soda, acido o cloruro.

Superfici di alluminio, di plastica e laccate:

• Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
  Non usare panni asciutti.
• Usare un detergente delicato per vetri.
  Non usare detergenti corrosivi, acidi o alcalini.
  Non usare prodotti abrasivi.

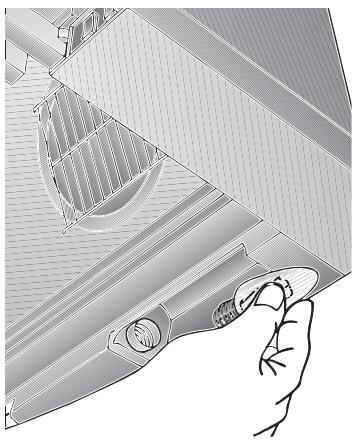

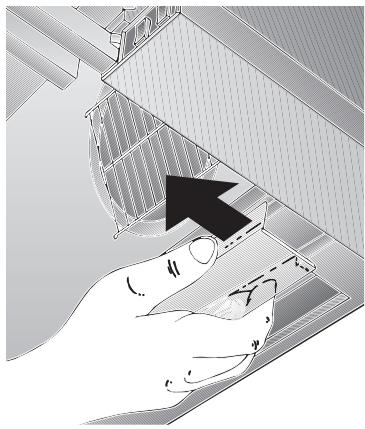

Cambio della lampadina

1. Spagnere la cappa aspirante e togliere la corrente sfilando la spina di alimentazione, oppure disinserendo il fusibile.
2. Estrarre ilhetto fino all'arresto.
3. Tirare verso avanti il coprilampada.

1. Cambiare la lampadina. (lampadina ovale commerciale comune da max. 40 Watt, portalampada E 14).

1. Inserire di nuovo il coprilampada.
2. Inserire di nuovo la pina o inserire il fusibile.

Avverenze importanti

Gli appearecchi dismessi non sono rifiuti.
senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Renderere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante cui essere utilizzata per il funzionamento scarico d'aria ed a ricircolo d'aria.
La cappa aspirante deve essere montata sempre centrata sopra al piano di cottura.
Distanza minima tra il piano di cottura elettrico e lo spigolo inferiore della cappa aspirante: 430 mm, fig. 1.

Avvertenze supplementari per apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
E indispensableare osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad una parete di legno alla di mobile oppure accanto ad un muro. Distanza min. 50 mm.

Sopra a fornelli a gas il montaggio della cappa aspirante è ammesso ad una distanza minima di 650 mm - fig. 1 - solo se non si superano i carichi termici nominali seguenti:
Cucine a gas

carico di un fornello max. 3,0 kW

carico di tutti i fornelli max. 8,3 kW
carico del forno max. 3,9 kW

Piani di cottura a gas

carico di un fornello max. 3,9 kW
carico di tutti i fornelli max. 11,3 kW

Piani di cottura in vetroceramica a gas

I dati del carico termico nominale non sono validi per i piani di cottura in vetroceramica a gas.
E indispensable osservare i dati della casa produttrice del piano di cottura.

Cucine per combustibili solidi

Come per le cucine a gas, sono validi analogicamente i massimi carichi termici nominali e la distanza minima.

Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolò d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gobce a causa del vapore acqueo che sale.

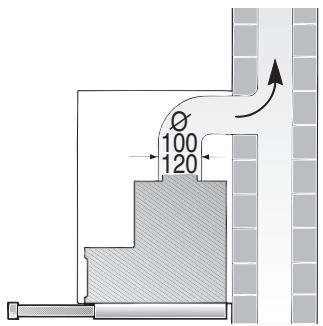

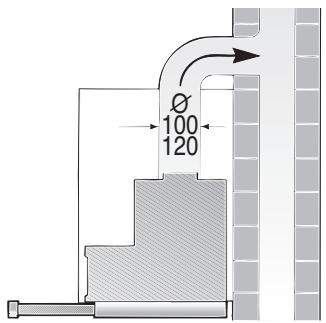

Funzionamento a scarico d'aria

L'aria di scarico viene condotta versus l'alto, atraverso un pozzo di ventilazione, oppure direttamente all'aperto,attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenerl'autorizzatoe dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparentecchi di riscaldamento a gas,olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguirecisionando l'aria per la combustione potocostenuare ad afflireetraverso aperture non chiudibili,per es. in di portec,finestre ed in combinazione con cassette murali per I'alimentazione/ espulzione dell'aria o con altre misure tecniche,come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con除去 a carbone attivo -, quest'uso è consentito alla limitazioni.

In caso di funzionamento a scarico d'aria, è opportuno montare una valvola antiriflusso, qualora esta non sia gli disponibile nel tubo di scarico dell'aria o nella cassetta murale.

Se all'apparecchio non è acclusa una valvola antiriflusso, Questa può essere acquistata nel commercio specializzato (vedi capitolo "Accessori speciali" nelle istruzioni per l'uso).

Montaggio della valvola antiriflusso:

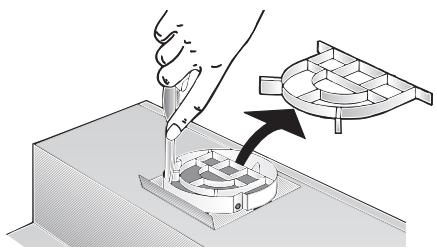

1. Ritagliare la griglia di sicurezza nel manicotto dell'aria.

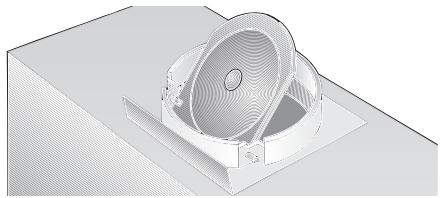

1. Inserire la valvola antiriflusso nell'apertura di supporto del manicotto dell'aria.

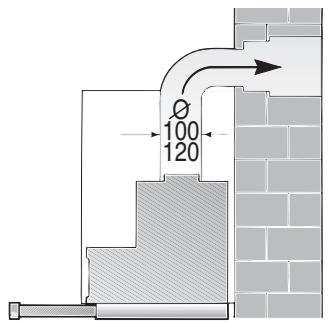

Se lo scarico viene fatto passareattraverso il muro esterno, si dovrebbleutilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di tubo.

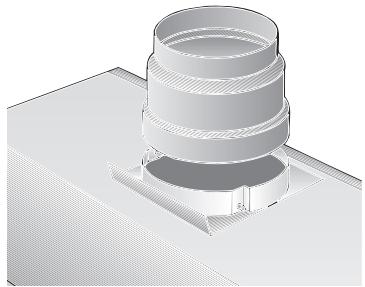

Diametri di tubi possibilmente grande (ideale 120mm ) e grandi gomiti. L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Tubi tondi: consigliamo un diametro interno di minimo 120 mm.
I canali a sezione quadra devono
avee una sezione trasversale interna
equivalente a quella dei tubi fondi con diametro interno di 100/120 mm.
Essi non dovrebbero presentare forti
deviazioni. 100mm ca. 78~cm^2 120mm ca. 113~cm^2

Nel caso di diametro di tubo diversi:

Impiegare il nastro di tenuta.
Nel funzionamento a scarico d'aria prowdere ad una sufficiente alimentazione dell'aria.

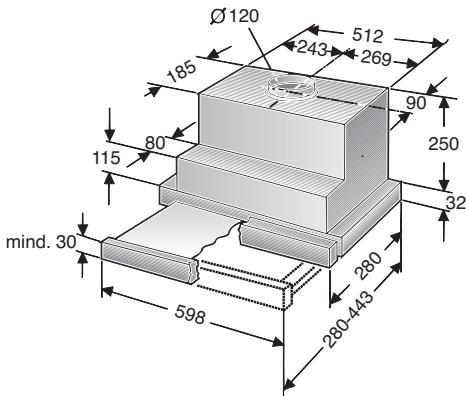

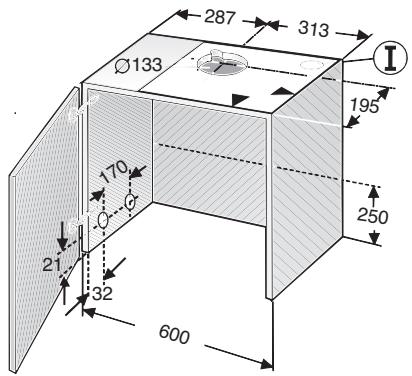

Aria di scarico verso l'alto:

A Anything scopo praticare un'apertura nella parte superiore del pensile, con scanalatura per il cavo di allacciamento elettrico.
- La sagoma ① è acclusa -.

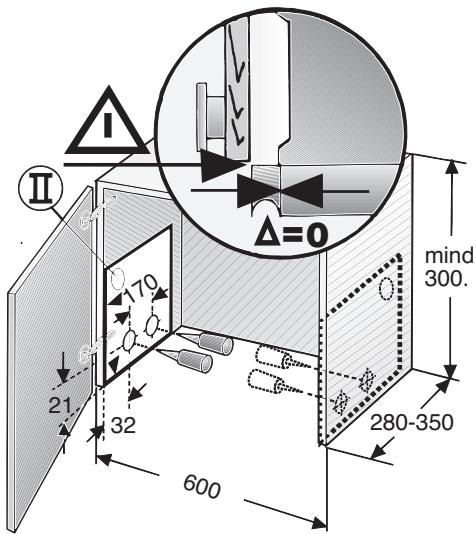

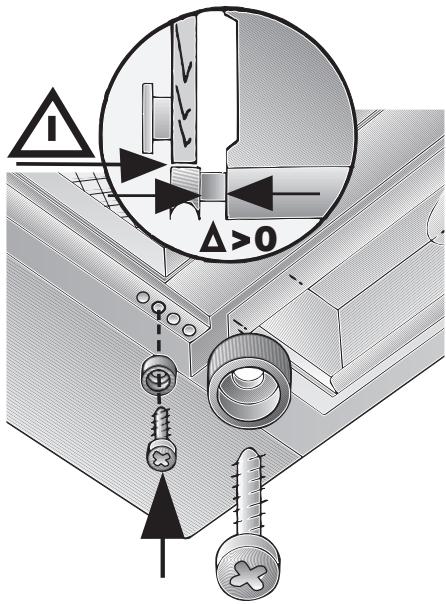

Prima del montaggio

Aria di scarico direttamente verso diaestro:

• Nei limiti del pensile -.
  A quello fine praticare un'apertura nella parete posteriori del pensile, con scanalatura per il cavo di allacciamento elettrico.

Attacco per tubo dell'aria di scarico da 100mm

Ritagliare la griglia di sicurezza nell'uscita dell'aria.
Fissare il manicotto di riduzione (accluso, oppure in vendita nel commercio specializzato) sull'uscita dell'aria.

Attacco per tubo dell'aria di scarico da 120mm

Ritagliare la griglia di sicurezza nell'uscita dell'aria.

Funzionamento a ricircolo d'aria

Conhetto a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

Potete acquistare
presso il fornitore
specializzato il set di montaggio
completo.
Trovate i relativi
numeri degli acces-
sori nelle istruzioni per l'uso.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata secondo le norme. Disporre la presa con contatto di terra se possibile direttamente sul pensile o nelle sue immeditate adiacenze.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portafiltero nel vano interno dell'apparecchio.

In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.

Nell'impiano delve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruptori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano traquesti gli interrupttori automatici e i relè.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Rispettare la distanza minima piano di cottura - cappa aspirante di 650 mm (per il piano di cottura a gas), e 430 mm (per i piani di cottura elettrici).

Questacappaaspirante èprevista per il montaggio in un pensile dotato delle dimensioni seguenti:

larghezza: 600 mm

altezza: min. 300 mm.

Preparazione:

1. Rimuovere - se disponible - la base del pensile.

É nécessario assicurar la stabilità del mobile.
2. Tracciare rispettovamente due punti di fissaggio - a destra e a sinistra - sui lati interni del mobile e predisporre il foro con un punteruolo.

Trapanare:

2 ~mm- max. 10 ~mm di profondita.

Attenzione:

Per tracciare i puniti di fissaggio usare l'acclusa sagoma ①.
I punti di fissaggio sulla sagoma sono stabiliti in modo che un listello a maniglia con 20~mm di spessore possa essere montato a raso con il corpo.

La posizione del listello a maniglia (misura ) più essere spostata verso avanti per mezzo di un arresto.

Nel caso di profondità del mobile superiore a 280, l'apparecchio più essere spostato indietro.

...se la luce longitudinale della cucina componibile espostata indietro.
...se il listello a maniglia è più spesso di 20 mm.

A tal fine appoggiare la dima ① adequatamente più indietro.

Preparazione del pensile

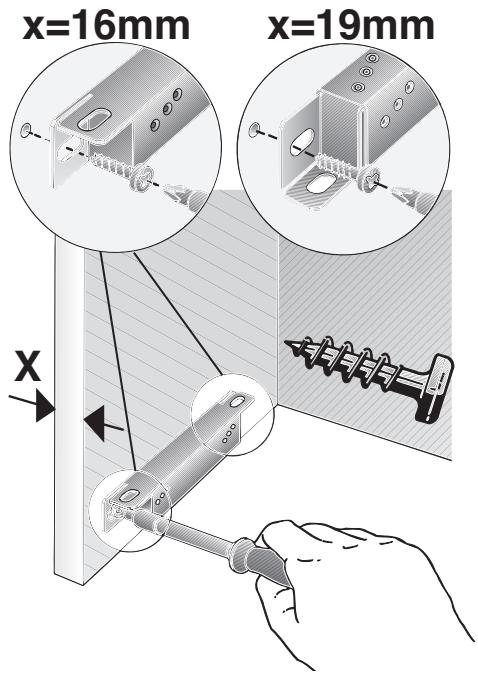

1. Allineare ed avvitare le accluse guide di fissaggio.
   Tenere presente lo spessore delle pareti laterali del mobile (16 mm o 19 mm). Misura X.

Se la profondità interna libera del pensile è inferiore a 280 mm, la parete posteriore deve essere distanziata all'altezza di 250 mm.

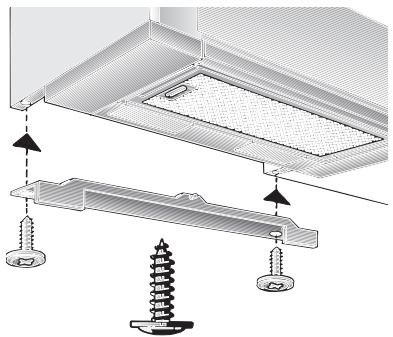

Montaggio nel pensile

1. Rimuovere la cornice del filtro (vediistruzioni per l'uso).
2. Allineare l'anta del mobile, se la cerniera non è più accessibile dopo l'installazione della cappa aspirante.

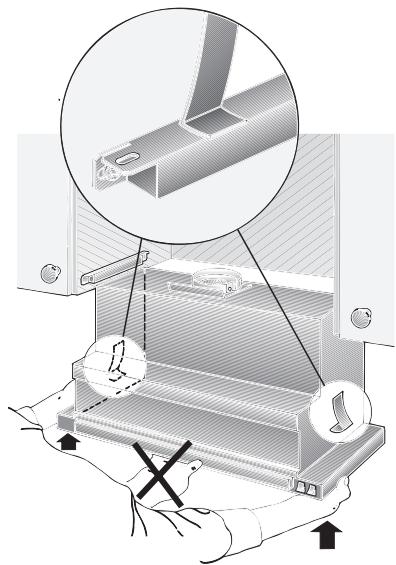

3. Sollevare la cappa aspirante da fatto nel pensile, e spingerla verso l'alto finché s'innesta il dispositorio auxiliario di montaggio a sinistra ed a destra.

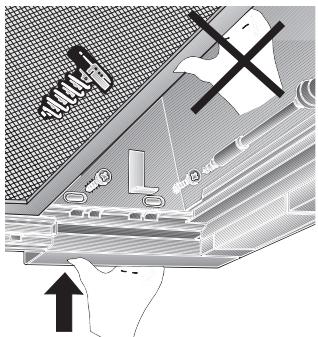

1. Tirare in fuori il filtro estrabile fino all'arresto.
2. Per fissare la cappa aspirante, avvitare due viti per agli lato, a sinistra ed a destra,enza stringere le viti.A tale scopo sollevare la cappa aspirante.
3. Allineare la cappa aspirante nel pensile e stringere le viti.

Montaggio nel pensile

1. Introdurre il cavo di allacciamento a rete attraverso l'apertura nel pensile e collegare il tubo.
2. Eseguire il collegamento elettrico.
3. Se necessario, accorrciare (per es. segare) la lista di copertura per la parete alla misura necessaria ed avvitarla al pensile.

Montaggio del listello-maniglia:

Sul filtro estrabile è necessario montare un listello-maniglia.
Il listello a maniglia può essere un listello in legno adatto al mobile per cucina, oppure un listello a maniglia disponibile come accessorio speciale (vedi capitolo "Accessori speciali" nelle istruzioni per l'uso).

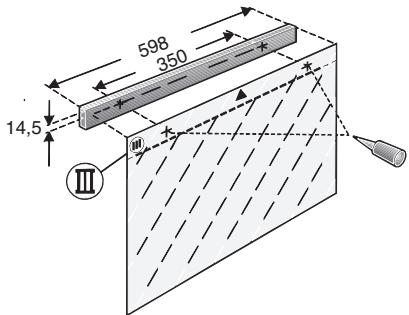

1. Con la dima a corredo tracciare due puncti di fissaggio sul listello-maniglia e praticare due fori preliminari con il punteruolo. Se si vuole trapanare: 2mm - .10mm di profondità.

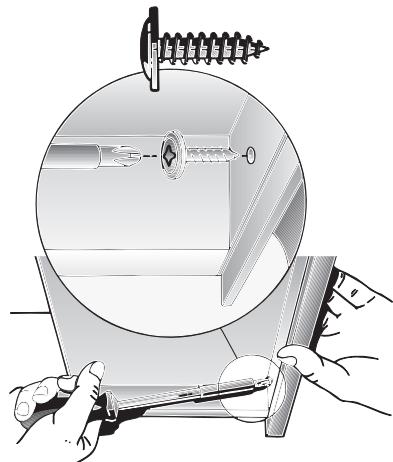

1. Allineare il listello-maniglia ed avvitarlo sull'apparecchio con le due viti accluse.

1. Montare la cornice del filtro (vedi istruzioni per l'uso).

Avvertenza: l'alloggiamento della cappa aspirante all'interno del pensile più essere rivesto (p. es. con pannelli di truciolato).

A dato proposito tenere presente:

• Il piano intermedio non deve poggiare sul corpo della cappa aspirante.
  Il rivestimento precedente non deve essere fissato all'alloggiamento della cappa.
• Prevedere la possibilità di accesso per il servizio assistenza clienti.

Smontaggio:

Lo smontaggio si effettua nella successione inversa.

Avvertenza: per il funzionamento a ricircolo d'aria, devono essere smontati il filtrato a carbone attivo ed i fermi di plastica, per poter accedere alle viti di fissaggio ed ai dispositivi ausiliari di montaggio.

Peso in kg:

Scarico d'aria	Ricircolo d'aria
9,5	10,5

Con riserva di modifiche nel quadro dell'evoluzione tecnica.
