Tipo de producto	Campana extractora empotrable
Marca	SIEMENS
Modelo	LI23031/04

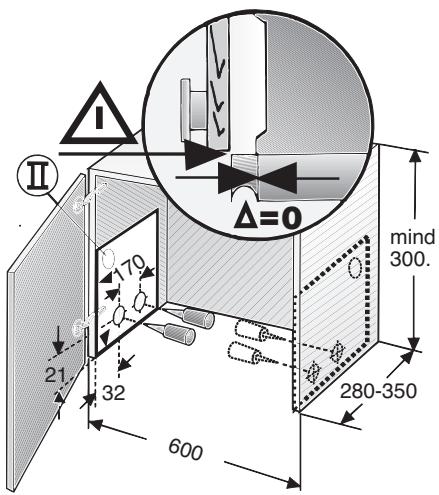

Dimensiones del empotrado (L x P x A)	600 x 280 a 350 x 300 mm (mínimo)
Peso (modo evacuación exterior)	9,5 kg
Peso (modo recirculación con filtro de carbón)	10,5 kg
Alimentación eléctrica	220-240 V, 50 Hz (estimación)
Longitud del cable de alimentación	1,30 m
Potencia de aspiración	3 velocidades (potencias 1, 2, 3)
Iluminación	Bombilla vela (casquillo E14, máx. 40 W)
Filtro de grasa	Metálico, lavable en lavavajillas, limpieza cada 8 a 10 semanas
Filtro de carbón activo	Reemplazo anual (no incluido con el aparato)
Distancia mínima sobre una cocina eléctrica	430 mm
Distancia mínima sobre una cocina de gas	650 mm

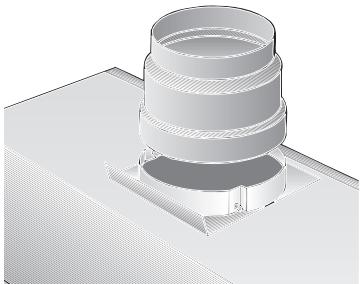

Diámetro del conducto de evacuación	100 mm o 120 mm (recomendado 120 mm)
Materiales	Acero inoxidable, aluminio, plástico, vidrio (panel)
Accesorios incluidos	Plantilla de montaje, rieles de fijación, manguito reductor, válvula antirretorno
Servicio postventa	Contactar al servicio postventa, indicar el número E (en la placa de características)

Preguntas frecuentes - LI23031/04 - INSTALLATION INSTRUCTIONS SIEMENS

¿Cómo limpiar el filtro de grasa?

Los filtros de grasa metálicos se limpian en el lavavajillas o a mano en agua caliente con jabón. En uso normal, límpielos cada 8 a 10 semanas. Deje remojar las trampas durante varias horas antes de cepillarlas, enjuagarlas y escurrirlas.

¿Cómo cambiar el filtro de carbón activo?

Retire primero el filtro de grasa. Deslice el nuevo filtro de carbón activo en la carcasa hasta que encaje en ambos lados. Utilice solo filtros originales. Reemplácelo aproximadamente una vez al año.

¿Cómo reemplazar la bombilla de iluminación?

Desconecte la campana. Tire del cajón del filtro hasta el tope, tire de la cubierta de la lámpara hacia adelante, reemplace la bombilla por una bombilla vela E14 de 40 W máx., luego vuelva a colocar la cubierta.

¿Qué distancia de seguridad sobre una cocina de gas?

La distancia mínima entre el borde inferior de la campana y la cocina de gas es de 650 mm. Para cocinas eléctricas, es de 430 mm.

¿Puedo usar la campana en modo recirculación sin filtro de carbón?

No, el filtro de carbón activo es indispensable en modo recirculación para neutralizar los olores. Sin él, los olores no se retendrán.

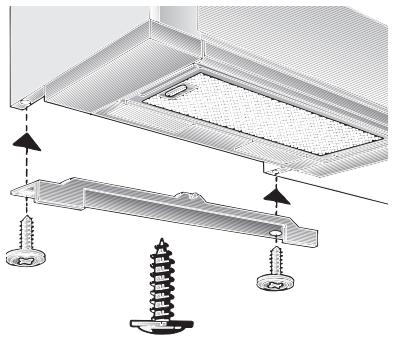

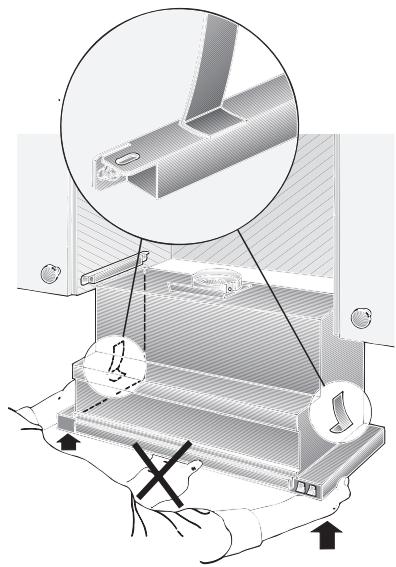

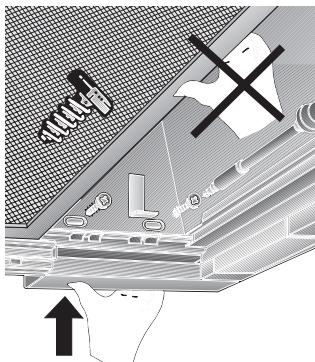

¿Cómo instalar la campana en un armario?

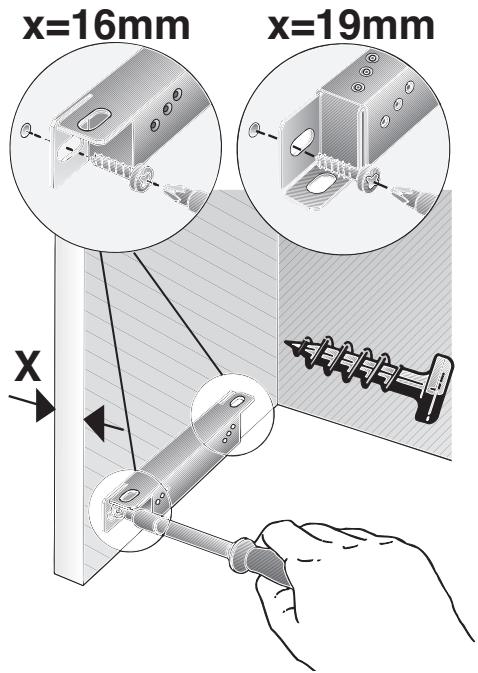

Utilice la plantilla de montaje incluida para marcar los puntos de fijación. Perfore agujeros piloto, atornille los rieles de fijación, luego empotre la campana levantándola. Fíjela con tornillos en los laterales.

¿Qué hacer en caso de mal funcionamiento?

Contacte al servicio postventa indicando el número E (visible en la placa de características dentro del aparato). No intente repararlo usted mismo.

¿Cómo ajustar la velocidad de aspiración?

Tire del cajón del filtro para encender la campana. Use las teclas de control para seleccionar la potencia de aspiración (1, 2 o 3). Para apagar, empuje el cajón hasta el tope.

¿Es necesario limpiar el interior de la campana?

Sí, al limpiar los filtros, limpie la grasa depositada en las zonas accesibles del cuerpo de la campana con agua caliente y detergente para platos para prevenir riesgos de incendio.

¿Cómo desmontar el panel de vidrio para limpiarlo?

Deslice las lengüetas situadas en los laterales del panel hacia afuera para retirarlo. El panel de vidrio se puede limpiar en el lavavajillas.

MANUAL DE USUARIO LI23031/04 - INSTALLATION INSTRUCTIONS SIEMENS

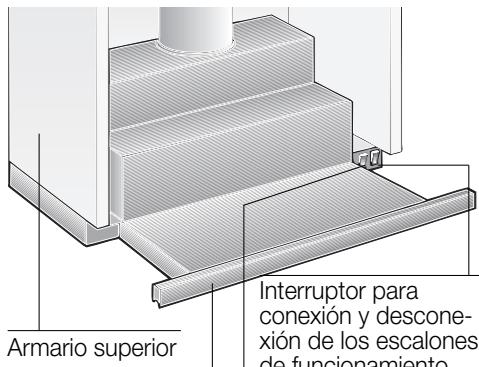

Descripción del aparato

Campana extractora telescópica con filtro antigrasa

Interruptor para conexión y desconexión de los escalones de configuración del ventilador

Interruptor para conexión y desconexión de la iluminación

Modalidades de funcionamiento

Evacuación del aire hacia el exterior:

El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa. El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. La comida queda así prácticamente libre de grasa y olores.

Si se usa la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo, calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Modalidades de funcionamiento

Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo, por puertas, ventanas o cajas murales para la alimentación o evacuación del aire, o también pueden tomarse otras medidas como, por ejemplo, instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto, siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.

Evacuación del aire hacia el interior (sistema de recirculación del aire):

Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes instrucciones). El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso. El ventilador que incorpora la campana extractora aspira los vapores de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. El filtro antigrasa absorbe las partículas sólidas contenidas en los vapores de la cocina. El filtro de carbón activo absorbe el olor.

En caso de no montar en la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.

Antes de la puesta en marcha inicial del aparato:

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello, puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto. Esta campana extractora cumple las normas y disposiciones en materia de seguridad.

Las reparaciones que fuese necesario efectuar en el aparato solo podrán ser ejecutadas por técnicos especializados del ramo.

Si el aparato presenta daños o desperfectos, no debe ser utilizado. La conexión y puesta en marcha del aparato solo podrán ser efectuadas por un técnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, este solo deberá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo con las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora). Utilizar la campana extractora solo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa.

• Antes de emplear el aparato nuevo deben leerse detenidamente las instrucciones de servicio de la cocina eléctrica. En ellas se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina. Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.

Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.

Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por lo tanto, los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., solo deben prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.

La grasa acumulada en el filtro antigrasa podría incendiarse por las llamas que suben. El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) solo está permitido si se cumplen una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).

Placas de cocción de gas / Hornos de gas

Utilizar los quemadores de gas correctamente.

Importante:

Las llamas de los quemadores de gas deben encontrarse siempre cubiertas con un recipiente.

El fuerte calor desprendido por las llamas de gas podrá ocasionar desperfectos de consideración en la campana extractora.

Manejo del aparato

La manera más eficaz de absorber los vahos producidos en la comida durante la preparación de los alimentos es:

• Conectar la campana extractora al comenzar a trabajar. Desconectar la campana extractora al cabo de unas horas de haber concluido los trabajos.

Conectar el ventilador:

1. Extraer el cajón del filtro de su alojamiento. El ventilador está en funcionamiento.
2. Seleccionar el escalón de funcionamiento deseado.

Elementos de mando de los distintos modelos de campana extractora:

3	Escalón 3
1	Escalón 1
2	Escalón 2

2

3

Escalón 1

2

3

Escalón 2

2

3

Escalón 3

1 0 2

Escalón 1 Desconexión Escalón 2

Desconectar el ventilador:

Introducir el cajón del filtro hasta el tope en su alojamiento.

Advertencia: En caso de volver a extraer el cajón del filtro de su alojamiento, el ventilador se pondrá en el último escalón seleccionado.

Iluminación:

Conexión

Desconexión

Advertencia: La iluminación se puede activar en cualquier momento, incluso estando replegada la campana en su alojamiento.

Averías y perturbaciones

En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.

(Véase al respecto la lista con las delegaciones y distribuidores oficiales).

Para cualquier consulta, deberán indicarse los números de fabricación:

N°E

FD

Anote los números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro dentro de la campana extractora.

Para retener las partículas de grasa contenidas en el vaho de la cocina, la campana incorpora filtros de metal antigrasa.

Las esterillas de filtro son de metal antiinflamable.

¡Atención!

A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.

¡Importante!

La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en los mismos, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.

Limpieza del filtro antigrasa metálico:

Bajo unas condiciones de funcionamiento normal (1 o 2 horas diarias), el filtro antigrasa metálico se deberá limpiar cada 8 a 10 semanas.

• Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas.

Ello puede dar lugar a una ligera decoloración de los mismos.

Importante:

No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.

En caso de limpiar los filtros metálicos a mano, colocar las esterillas de filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlas a continuación con un cepillo, enjuagarlas bien y dejarlas escurrir.

- Utilizar solo filtros originales del fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.

Desmontar y montar el marco del filtro:

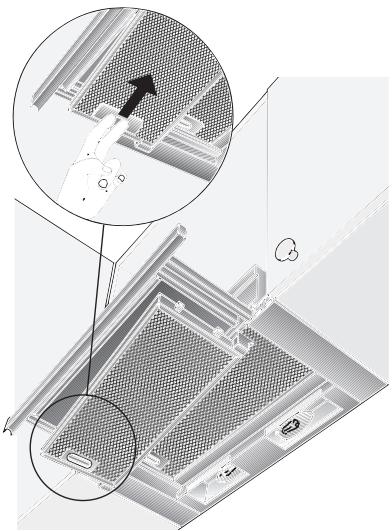

Desmontaje:

1. Extraer el cajón del filtro de su alojamiento, hasta el tope.
2. Presionar el pulsador de retención en el marco del filtro hasta el tope en dirección a la flecha.

En caso de incorporar la campana dos filtros, desmontar primero el filtro delantero.

1. Abatir el marco del filtro lateralmente y retirarlo.

Montaje del marco:

1. Extraer el cajón del filtro de su alojamiento.
2. Montar el marco del filtro oblicuamente por uno de los laterales en los soportes correspondientes, elevarlo y engancharlo hasta el tope, accionando el pulsador de retención.

En caso de incorporar el aparato dos filtros antigrasa, montar primero el marco del filtro trasero en el cajón, a continuación el marco delantero con el perfil.

Prestar atención al asiento correcto del filtro antigrasa por ambos lados.

Filtro de carbón activo:

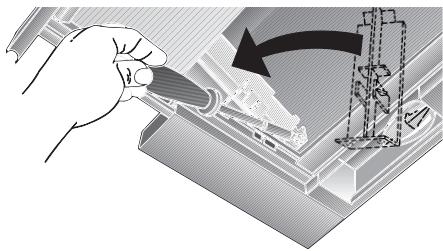

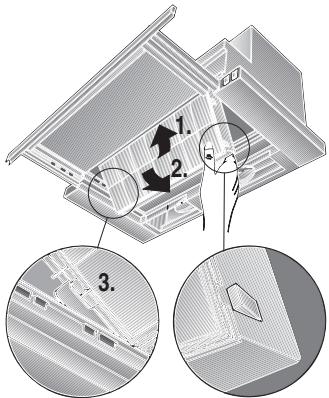

Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire):

El filtro de carbón activo se incluye emplazado en la campana extractora, por encima del filtro antigrasa.

1. Desmontar el filtro antigrasa (véase el capítulo «Montaje y desmontaje del filtro»).
2. Colocar los dos soportes de plástico suministrados con el aparato en ambos laterales (izquierda y derecha) del cuerpo de la campana extractora; fijarlos con un tornillo cada uno (sólo necesario al montar por vez primera el filtro de carbón activo).

1. Colocar el filtro de carbón activo por debajo en el cuerpo de la campana. Empujarlo hacia arriba, hasta que encaje por todos los lados.

El borde del bajo!

1. Montar el filtro antigrasa (véase el capítulo «Filtro» y «Mantenimiento»)

Desmontar el filtro de carbón activo:

El filtro de carbón activo se desmonta ejecutando las operaciones en el orden inverso al descrito para el montaje. Presionar a dicho efecto los ganchos de retención hacia afuera.

Sustituir el filtro de carbón activo:

Bajo unas condiciones de funcionamiento normal (1 o 2 horas diarias), el filtro de carbón activo tiene que ser sustituido una vez al año. El filtro de carbón activo puede adquirirse en el comercio

especializado (véanse los accesorios opcionales).

Utilizar solo filtros originales del fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento bajo las mismas.

Evacuación del filtro de carbón activo:

Los filtros de carbón activo no contienen ningún tipo de substancia tóxica o contaminante. Por lo tanto pueden evacuarse con la basura doméstica normal.

Limpieza y cuidados

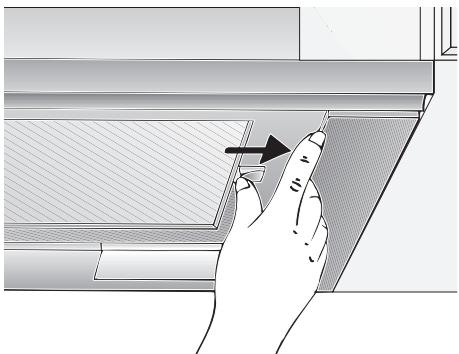

En los aparatos con cajón del filtro con placa de vidrio:

La placa de vidrio se puede desmontar con toda facilidad y lavarse en el lavavajillas. Para desmontarla, desplazar las lengüetas hacia afuera.

Limpieza y cuidados

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.

Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva un óptimo funcionamiento. Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave. No rascar la suciedad seca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos. - Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.

Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!

Limpiar los mandos aplicando solo una solución de agua y lavavajillas manual sobre un paño suave y húmedo. ¡No emplear agentes de limpieza de acero inoxidable!

Superficies de acero inoxidable:

• Usar un limpiador para acero inoxidable suave, no abrasivo.
• Limpiar el metal solo en dirección al pulido. ¡No limpiar las superficies de acero inoxidable con esponjas abrasivas! ¡No emplear detergentes que contengan arena, sosa, ácidos o cloro!

Superficies de aluminio, pintadas y de plástico:

• Utilizar solo paños suaves para limpieza de ventanas, libres de pelusas o paños de microfibra. No utilizar paños secos. Utilizar un agente limpiacristales suave. No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. No utilizar agentes frotadores.

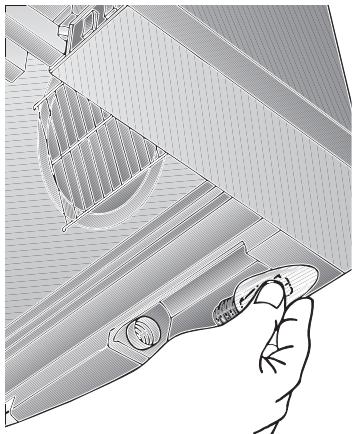

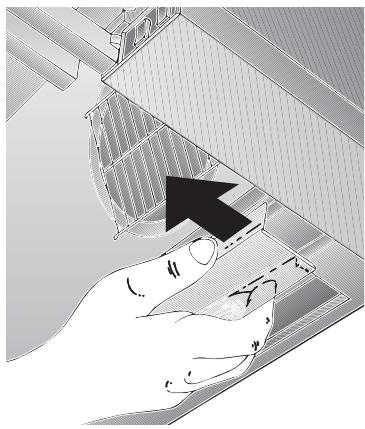

Sustituir las lámparas

1. Desconectar la campana extractora de la red eléctrica tirando del cable de conexión de la toma de corriente o a través del fusible.
2. Extraer el cajón del filtro completamente de su alojamiento, hasta el tope.
3. Extraer el recubrimiento protector de la lámpara desplazándolo hacia adelante.

1. Sustituir las lámparas. (Lámparas de vela de uso corriente, máx. 40 W, portalámparas E 14).

1. Montar el recubrimiento protector de la lámpara en su sitio.
2. Introducir el cable de conexión en la toma de corriente o volver a colocar el fusible.

No tire su aparato usado al vertedero masivo. Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deben entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo, servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del centro de recuperación de materiales masivo. Antes de deshacerse de su aparato usado deberá inutilizarlo.

Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje realizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.

Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

La presente campana extractora es apropiada para trabajo con evacuación del aire al exterior o al interior (sistema de recirculación del aire).

Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice).

La distancia mínima a observar entre las zonas de cocción (de una placa de cocina eléctrica) y el borde inferior de la campana es de 430 mm (Fig.1).

Advertencias adicionales relativas a las cocinas de gas:

Al proceder al montaje de los quemadores de una planta de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada país (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).

Respetar las normas y disposiciones, así como las instrucciones y consejos de montaje habilitados por los fabricantes de las cocinas y aparatos de gas.

Esta campana extractora solo debe montarse con un lateral hasta un armario o pared alta. Distancia mínima a observar: 50 mm.

El montaje de las campanas extractoras por encima de una cocina o placa de cocción de gas sólo está permitido si se observa una distancia mínima de 650 mm (Fig.1) y no se superan las siguientes cargas térmicas nominales:

Cocinas de cocción de gas

Carga térmica de un quemador de gas máx. 3,0 kW Carga térmica de todos los quemadores de gas máx. 8,3 kW Carga térmica del horno máx. 3,9 kW

Placas de cocción (encimeras) de gas Carga térmica de un quemador de gas máx. 3,9 kW Carga térmica de todos los quemadores de gas máx. 11,3 kW

Placas (encimeras) vitrocerámicas de gas

Los valores acerca de la carga térmica nominal no son válidos para las placas vitrocerámicas de gas. Por lo tanto, es imprescindible observar las referencias que facilite el fabricante de la placa vitrocerámica.

Cocinas para combustibles sólidos

Para este tipo de cocinas rigen los mismos valores que para las cocinas de gas en cuanto a la energía térmica admisible y la mínima distancia a observar.

Las campanas solo se podrán montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo, proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es aplicable a cocinas y placas de gas.

Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.

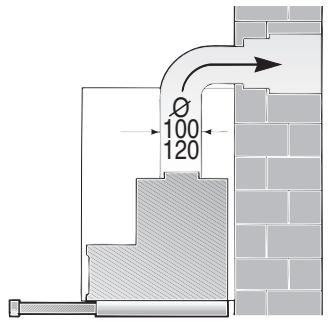

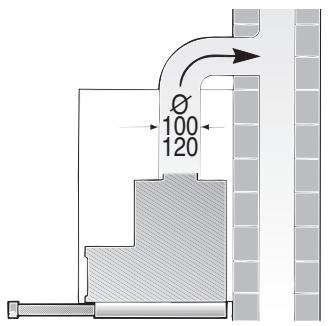

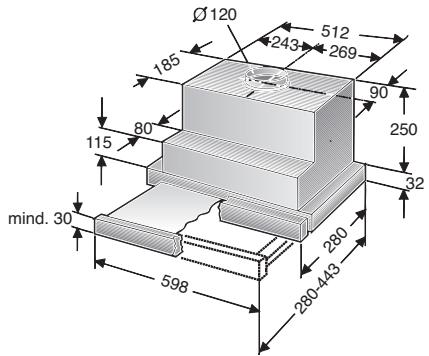

Funcionamiento con evacuación del aire al exterior

El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.

Antes de proceder a los trabajos de evacuación del aire al exterior, deben observarse las disposiciones legales de su localidad (por ejemplo, el reglamento local para el permiso de edificación).

En caso de pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deben consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se usa la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo, calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Para ello, es necesario que existan aberturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo, por puertas, ventanas o rejillas murales para la alimentación o evacuación del aire, o también pueden tomarse otras medidas como, por ejemplo, instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.

Si la campana extractora trabaja con sistemas de evacuación del aire al exterior, deberá montarse una válvula antirretorno, en caso de no estar esta ya incorporada en el tubo de evacuación del aire o en la caja mural. En caso de no incorporar la presente campana extractora dicha válvula antirretorno, la podrá adquirir en el comercio especializado (véanse al respecto la descripción y referencia que figuran en la lista de accesorios disponibles en las instrucciones de uso de la campana).

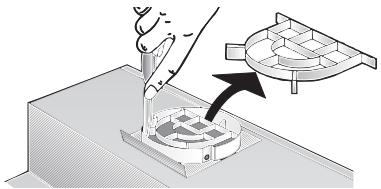

Montaje de la válvula antirretorno:

1. Recortar la rejilla del tubo de ventilación en el empalme de evacuación del aire de la campana.

1. Colocar la válvula antirretorno en los soportes en el empalme de evacuación del aire de la campana.

Si el aire es evacuado pasando a través de la pared exterior, deben utilizar una caja mural telescópica.

Óptima potencia y rendimiento de la campana extractora:

Tubo de evacuación corto y liso. - Menor número de codos posible. - Usar en lo posible tubos de gran diámetro (lo más acertado serían tubos de 120 mm Ø), así como codos de gran tamaño.

Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento.

Tubos redondos: Se aconseja emplear tubos con un diámetro interior mínimo de 120 mm. Los canales planos deben poseer una sección interior equivalente a la de los tubos redondos de 100/120 mm de diámetro inferior. No deben presentar ángulos demasiado agudos. Diámetro 100 mm, aprox. 78 cm². Diámetro 120 mm, aprox. 113 cm².

En caso de usar tubos con diferentes diámetros:

Colocar una tira de junta. Al trabajar con sistemas de evacuación del aire al exterior: Procurar una suficiente alimentación de aire.

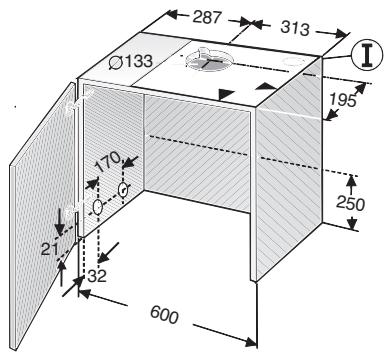

Funcionamiento con evacuación del aire hacia arriba:

• Practicar una abertura en la parte superior del armario, con escotadura para el cable de conexión a la red eléctrica, según la plantilla adjunta.

Antes del montaje

Evacuación del aire directamente hacia el exterior:

• dentro del armario superior -.
• Practicar una abertura en el panel posterior del armario, con escotadura para pasar el cable de conexión a la red eléctrica.

Acoplar un tubo de evacuación de 100 mm de diámetro:

Recortar la rejilla de ventilación del empalme de evacuación del aire de la campana. Acoplar el tubo reductor (suministrado con el aparato o disponible en el comercio especializado) en el empalme de evacuación de aire de la campana.

Acoplar un tubo de evacuación de 120 mm de diámetro:

Recortar la rejilla de ventilación del empalme de evacuación del aire de la campana.

Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)

• Filtro de carbón activo en caso de no existir la posibilidad de trabajo con evacuación del aire hacia el exterior.

El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado.

Las referencias correspondientes figuran al final de estas instrucciones de uso.

Conexión eléctrica

La campana extractora solo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente debe encontrarse o montarse directamente sobre el armario superior o en lo más cerca posible de este.

Características eléctricas:

figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.

En caso de reparación de la campana, deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes.

Longitud del cable de conexión a la red eléctrica: 1,30 m.

En caso de necesitar una conexión fija a la red eléctrica:

El aparato sólo debe ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la Empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.

La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

Observar las distancias mínimas entre la placa de cocción o cocina y la campana extractora de 650 mm (para los aparatos de gas) o 430 mm (para los aparatos eléctricos).

Esta campana extractora ha sido desarrollada para su montaje en armario superior con las siguientes medidas:

Anchura: 600 mm

Profundidad: 280 hasta 350 mm

Altura: mínimo 300 mm.

Preparativos:

1. Retirar el fondo del armario, en caso de que lo tuviera.

La estabilidad del armario debe estar garantizada, no obstante. 2. Marcar dos puntos de sujeción, a izquierda y derecha, de los laterales interiores del armario. Punzar los agujeros con un buril.

En caso de taladrar:

Practicar unos taladros de 2 mm de diámetro y una profundidad máxima de 10 mm.

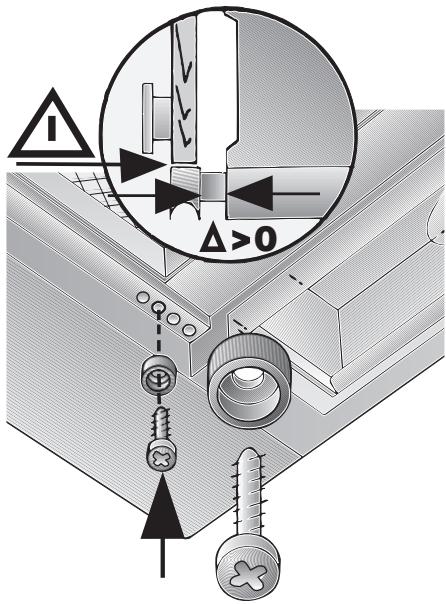

¡Atención!

Para marcar los puntos de sujeción de la campana, usar la plantilla adjunta. Los puntos de sujeción que figuran en la plantilla han sido distribuidos de modo que pueda montarse un agarradero de 20 mm de espesor, a ras con el cuerpo del armario.

La posición del agarradero o tirador (medida Δ) se puede desplazar hacia adelante con ayuda de un tope móvil.

En armarios con una profundidad superior a los 280 mm

La campana extractora puede desplazarse hacia atrás.

... si el listón de luz de la cocina empotrada está desplazado hacia adelante, ... si el espesor del agarradero es superior a 20 mm.

Colocar la plantilla más atrás.

Preparar el armario superior.

1. Alinear los rieles de sujeción adjuntos y fijarlos con tornillos. Téngase en cuenta el grosor (16 o 19 mm) de los paneles laterales de los armarios. Medida X.

En caso de que la profundidad del armario sea inferior a 280 mm, recortar el panel posterior del armario en una altura de 250 mm.

Peso en kg:

Evacuación del aire al exterior	Recirculación del aire
9,5	10,5

Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.

Montar en el armario

1. Retirar el marco del filtro (véanse las instrucciones de uso del aparato).
2. Alinear la puerta del armario en caso de que, tras el montaje de la campana, la bisagra no fuera accesible.
3. Introducir la campana desde abajo en el armario, hasta que los soportes de montaje a izquierda y derecha enclaven.

1. Desplegar el cajón del filtro de su alojamiento hasta el tope.
2. Colocar dos tornillos, sin apretarlos a tope, a izquierda y derecha para fijar la campana. Elevar a dicho efecto ligeramente la campana.
3. Centrar la campana en el armario. Apretar los tornillos.

1. Introducir el cable de conexión a la red eléctrica de la campana a través de la escotadura correspondiente del armario. Empalmar asimismo el tubo de evacuación del aire.
2. Conectar el aparato a la red eléctrica.
3. En caso necesario, adaptar (recortar) el recubrimiento mural a las medidas concretas (aserrándolo, por ejemplo) y fijarlo al armario.

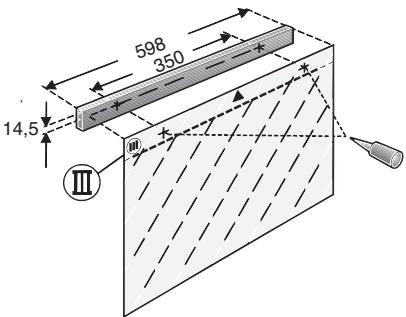

Montaje del agarradero (tirador):

En el frontal del cajón del filtro de la campana hay que montar un agarradero. - Este puede ser un listón de madera que haga juego con el mueble, o bien uno de los agarradores que hay disponibles como accesorio opcional (véanse a este respecto las instrucciones de uso del aparato). 1. Marcar con la plantilla adjunta [m] los dos puntos de sujeción en el agarradero. Punzar los agujeros con un buril. En caso de taladrar: Practicar unos taladros de 2 mm de diámetro y una profundidad máxima de 10 mm.

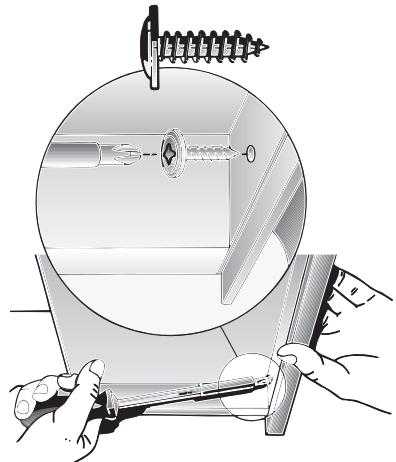

1. Alinear el agarradero y fijarlo al aparato con los tornillos correspondientes.

1. Montar el marco del filtro en su sitio (véanse las instrucciones de uso del aparato).

Atención: La campana extractora puede revestirse estando instalada en el interior del armario (por ejemplo, con elementos de aglomerado de viruta).

En tal caso hay que tener en cuenta los puntos individuales:

• El entrepaño del armario no debe asentarse directamente sobre el cuerpo de la campana extractora.
• No fijar el revestimiento frontal en el cuerpo del aparato.
• Prever el libre acceso al aparato para el personal del Servicio de Asistencia Técnica.

Desmontaje:

El desmontaje se efectúa en el orden inverso al mostrado para el montaje.

Atención: En caso de funcionamiento con evacuación del aire al interior hay que desmontar el filtro de carbón activo y los soportes de plástico, a fin de poder acceder a los tornillos de fijación y a los soportes de montaje.

N.º de producto Fecha de fabricación

Filtro de carbón activo:

Para retención de las sustancias odoríferas en el funcionamiento con circulación de aire.

Altura: mín. 300 mm.

Preparación:
