GEBRUIKSAANWIJZING LI23031/04 - INSTALLATION INSTRUCTIONS SIEMENS

Beschrijving van het apparatusat

Uitschuifbaar gedeelte
Schakelaar ventilatorstanden

Gebruiksmogelijkkheden

Gebruik met luchtafvoer:

De ventilator van de afzuiqkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap worden gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie nicht worden overschreten.

Gebruiksmogelijkheden

Dit kan men bereiken wonneer er door Niet-afsuitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer/- luchtafvoersleuven in de muur of door andere technische maatregelen, Zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wonneer er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling要去xtijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking möglichk.

Gebruik met circulatielucht:

Hieroe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

De complete montageset en de reservefilterzijnverkrijgbaar bij de vakhandel.

De desbeteffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.

De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidtdezedoor het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op
Het koolstofffilter binds de reukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verzischlende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing zijn op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke gezaren voor de gebruiker ontstaan.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman,omgevaren te voorkomen.
Verpakkingsmaterialial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Aftyugkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuiqkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. pata-tes frites, alleen onder toezicht toebereiden.

Lees de gelebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uwveiligheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventuele voor een volgende bezitter van het apparatus.

Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gaskookplaten altijd op correcte wijze gebruiken.

Belangrijk:

De vlammen van de gaskookplaten要去en algid met pannen zich afgedekt.

Door de sterke warmteontwikkeling van de open gasvlammen kan de afzuigkap worden beschadigd.

Bediening van de afzuigkap

De keukendamp wordt als volgt effectief verwijderd:

Schakel de afzuigkap in wanner u begint met koken.
Schakel de ventilator pas uit enkele minuten nadat de gerechten klaar+zijn.

Inschakelen van de ventilator:

1. Trek het uitschuifbare gedeelte aan de handgreep waar buiten.
   Deventilatorwerkt.
2. Kies de gewenste ventilatorstand.

Bedieningselementen van de verzischlende modellen:

3	Stand 3
1	Stand 1
2	Stand 2

2

3

Stand 1

2

3

Stand 2

2

3

Stand 3

1 0 2

Stand 1 Uit Stand 2

Uitschakelen van de ventilator:

Schuif het uitschuifbare gedeelte tot aan de aanslag maar binnen.

N.B.: de verlichting kan op elk gewenst moment worden gebrukt, ook wanner het uitschuifbare gedeelte is ingeschoven

Verlichting:

Uit

Aan

N.B.: de verlichting kan op elk gewenst moment worden gebruikt, ook wanner het uitschuifbare gedeelte is ingeschoven.

Storingen

Bij eventuele vragen of storingen kurz u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Voor het opvangen van vette bestand-delen in de keukendamp+zijn metalen vetfilters ingebouwd.

De filtermatten zijn gemaaakt van onbrandbaar metaal.

Let op:

Bij toenemende verzadiging met vethoudende bestanddelen neemt de ontvlambaarheid toe en kan de werkking van de afzuigkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmteijdens het frituren of braden.

Reinigen van de vetfilters:

Bij normala gebruik (dagelijks 1 tot 2aar) moeten de vetfilters om de 8 à 10 weken worden gereinigd.

De filters können worden gereinigd in de afwasautomaat.

Het is möglichk dat hierdoor een geringe verkleuring optreedit.

Belangrijk:

Reinig sterk verzadigde vetfilters nicht samen met ander keukengerei.

Alu ze met de hand reinigt, laut dan de filtermatten enkele uren weken in heet sop.

Daarna schrobben, goed uitspoelen,\ laten uitlekken en drogen.

Gebruik uitsluitend originele filters.

Hierdoor bent u verzekerd van een optimale werkung.

Demonteren en monteren van de filterhouser

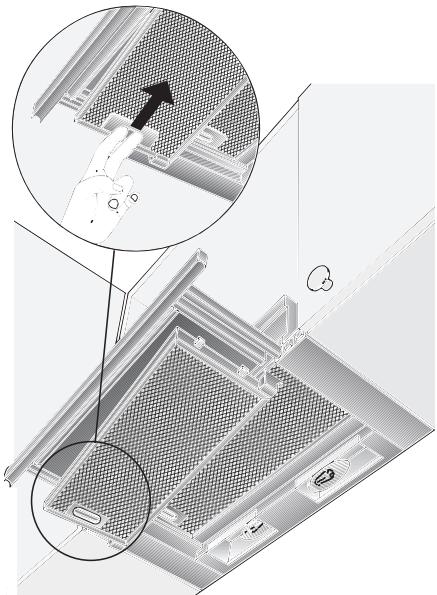

Demonteren:

1. Het uitschuifbare gedeelte tot aan de aanslag maar buiten trekken.
2. De vergrendeling op de filterhouser in de pijlichting verplaatsen tot aan de aanslag.

Bij het gebruik van twee vetfilters eerst het voorste vetfilter demonteren.

1. De filterhouserijwaarts neerklappen en verwijderen.

Monteren:

1. Het uitschuifbare gedeelte tot aan de aanslag maar buiten trekken.
2. De filterhouser schuin houden en met een,zijde in de houder plaatsen, omhoog klappen en tegen de aanslag plaatsen met behulp van de vergrendeling.
   Bij het gebruik van twee vetfilters eerst dechterste en daarna de voorste filterhouser (met het profiel) monteren in het uitschuifbare gedeelte.

Zorg ervoor dat de vetfilters aan beiden zijden goed+zijn aangebracht.

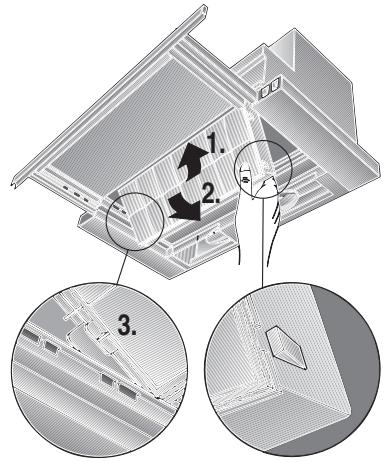

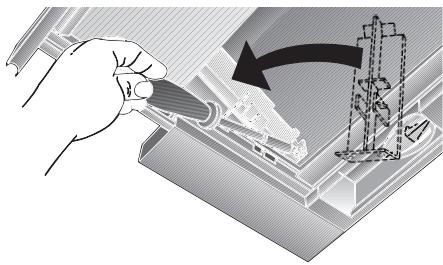

Filter met actieve koolstof:

Voor het binden van de geurstoffen bij gebruik als recirculatiekap.

Het koolstofffilter worden boven de vetfilters in de afzuigkap gemonteerd.

1. Demonteer de vetfilters (zie Filters en onderhoud).
2. De twee meegeleverde kunststof houders rechts en links in de behuizing van de afzigkap aanbrengen en vastzetten met een schroef (dit is alleen de eerste maal nodig dat er een koolstofffilter worden gemonteerd).

1. Het koolstofffilter van onderaf in de behuizing van de afzuigkap schuiven en aan beiden zijden vastzetten.

Hierbij moet de rand van het koolstofffilter zich onderaan bevinden.

1. De vetfilters wee monteren (zie Filters en onderhoud).

Demonteren:

De demontage van het koolstofffilter gaat in omgekeerde volgorde.

Hiertoe drukt u de vergrendelhaak maar buiten.

Vervangen van het koolstoffilter:

Bij normala gebruik (dagelijks 1 tot 2aar) moet het koolstofffilter ongeveer 1× peraar worden verrangen.

Actieve koolstoffilters zijn verkrijgbaar bij de VAKHANDEL en bij ons Technisch Servicecentrum (zie Speciaal toebehoren).

Gebruik uitsluitend originele filters.

Alleen dan bent u verzekerd van een optimale werkung.

Afvoer van oude koolstofffilters:

Koolstoffilters bevatten geen schadelijke stoffen en können dus met het normale huisvuil worden meegegeven.

Reiniging en onderhoud

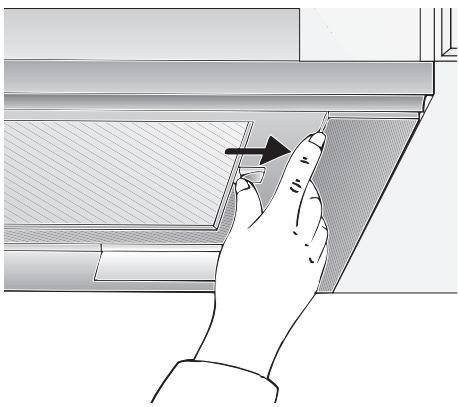

Bij apparaten met glasplaat in het uitschuifbaar gedeelte:

De glasplaat kan gemakkelijk worden verwijderd en in de vaatwasmachine worden gereinigd.
Voor het verwijderen de klemstrips maar buiten schuiven.

Reiniging en onderhoud

Wasemafzuigkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd,要去 vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werkinq in stand.
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doeck.
- Geen schurende middelen of krassende sponsjes gebruiken.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunn denoffe plekken ontstaan.

Voorzichtig: keuken voldoende ventilieren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doeck.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schurrende edelstaalreiniger.
Reinig alleen in de slijprichting.

Edelstalen oppervlakken nicht met krassende sponsjes en nicht met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminium-, lak- en kunststofoppervlakken:

Gebruik een zachte, Niet-pluizende zeem of microvezeldoek.
Geen droge doeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.
Gebruik geen schurende middelen.

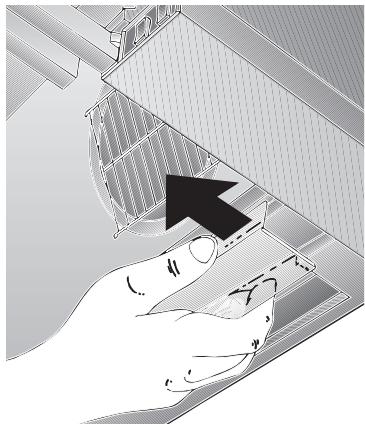

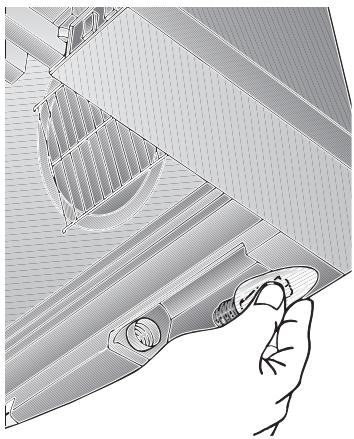

Vervangen van de lamp

1. Afzuigkap uitschakelen en stroomloos makeen door de stekker uit het stop-contact te trekken of de zekering te verwijderen.
2. Het uitschuifbare gedeelte tot aan de aanslag maar buiten trekken.
3. De lampafschemming waar voren trekken.

1. Lamp verrangen. (in de handel verkrijgbare kaarslamp, max. 40 watt, fitting E 14).

1. De lampafscheming weeanbrengen.
2. Stekker weer in het stopcontact steken of zekering inschaken.

Belangrijke voorschriften

Oude apparaten zichen geen waardeloos afval. Door een milieubewuste afvoer kenn uneven waardevolle materialen opniewu worden gebruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

Uw neue apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gelebruekte materialen zijn milieuvriendelijk en{kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.

De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.

De wasemafzugkap aktijd boven het midden van het fornuis aanbrengen.

Minimumafstand:tussenelektrische kookzones en de onderkant van de wasemafzuiigkap:430mm,afb.1.

Extra voorschriften bij gaskook-apparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

Boven een gasfornuis is de montage bij een minimumafstand van 650 mm (afb. 1) alleen toegestaan als de volgende nominale warmtebelastingen (Hs) nicht worden overschreden:

Gasfornuizen

Belasting van één brander max. 3,0 kW
Belasting van alle branders max. 8,3 kW
Belasting van de oven max. 3,9 kW

Gaskookplateaus

Belasting van een brander max. 3,9 kW
Belasting van alle branders max. 11,3 kW

Gas-glaskeramiekkookplateau

De gegevens over nominale warmtebelastingen gelden nicht voor geslotengas-glaskeramiekookplateaus. Neem beslist de gegeven van fabrikantvan het kookplateau in acht.

Fornuizen voor vaste brandstoffen

Hiervoor geldendezelfde maximale nominalewarmtebelastingen endezelfde minimumafstand als bij gasfornuizen.

Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonden is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt Niet voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand:tussen wase-mafzuiigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuiigkap druppels+kennen vormen.

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden vergreten.

Als de wasemafzuigkap worden gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkste stockinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie Niet worden overschreten.

Dit kan men bereiken wanner er door Niet-afsuitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer/- luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling要去igtjde complete ventilatie van de woning inacht worden genomen. Bij het gebruik vankookapparatuur, bijvoorbeeld kookplateuen gasfornuis, worden deze regel Niettoegepast.

Als de wasemafzuigkap worden gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking möglichk.

Bij gebruik met luchtafvoer要去en terugslagklep worden ingebouwd, indien deze Niet in de luchtafvoerpijp of muurkast aanwezig is.

Wanneer bij het apparaat geen terugslag-klep is gevoegd, kan deze worden verkreten in de vakhandel (zie speciala toebehoren in de gebruiksaanwijzing).

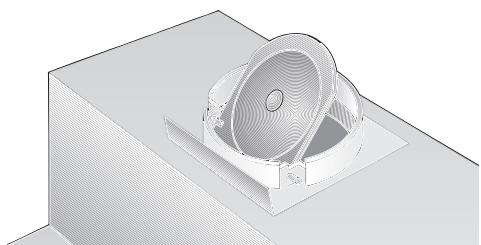

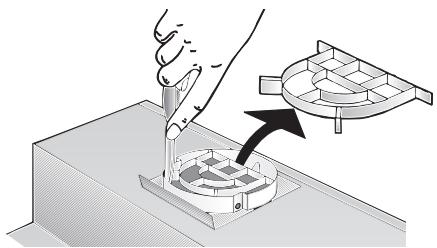

Monteren van de terugslagklep:

1. Het afschemrooster uit de luchtafvoeropening knippen.

1. De terugslagklep aanbrengen in de opening van de luchtafvoer.

Wanner de afvoerlucht door de buitenmuur worden geeid, dient een telescoopmuurkast te worden gebruikt.

Voor een optimaal vermogen van de afzuigkap:

Korte, gladde afvoerpijp.
Zo weinig möglichpijpbochten.
Zo groot mogelijkke pijp diameter (optimaal 120mm ) en grote pijpbochten.

Gebruik van Lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

Ronde buizen.

Wij raden

binnendiameters van minstens 120 mm aan.

Niet-ronde kanalen要去en een binnendiameter hebben die gelijkwaardig is aan die van Ronde buizen met een inwendige diameter van 100 of 120mm Ze dienen geen scherpe bochten te hebben.

100 ~mm ca. 78 ~cm^2

120 ~mm ca. 113 ~cm^2

Bij afwijkende buisdiameters:

Afdicht stripinzetten.
Bij gezbruik met luchtafvoer altijd zorgen voor voldoende toevoer van lucht.

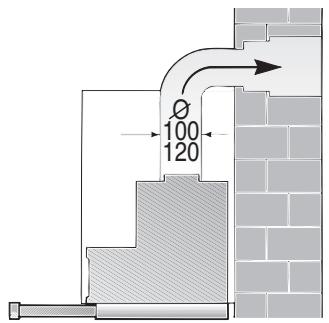

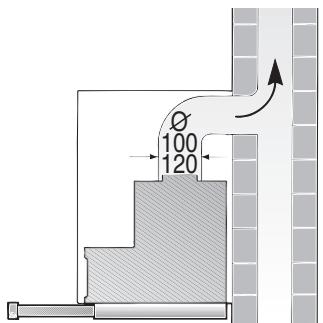

Luchtafvoeraarboven:

Daarvoor opening maken in het plafond van de bovenkast met uitsparing voor elektrische aansluitkabel.

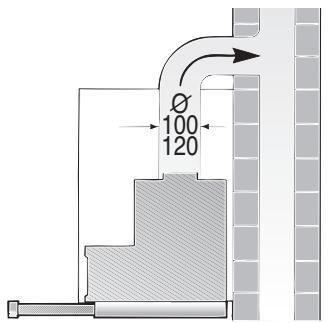

Luchtafvoer rechtstreeks maarachten:

• binnen de bovenkast -.

Daarvoor opening makes in de acheerwand van de bovenkast met uitsparing voor elektrische aansluitkabel.

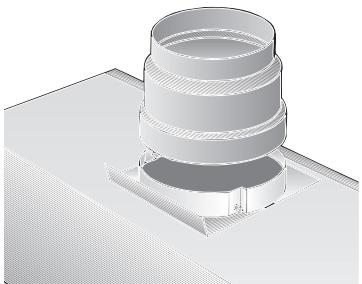

Aansluiting luchtafvoerbuis 100mm

Het afschemroosteruit deluchtafvoeropening knippen.
- Het tussenstuk (meegeleverd, type-afhangelijk, of verkrijgbaar in devakhandel) bevestigen op de luchtafvoeropening.

Aansluiting luchtafvoer 120mm

Het afschemroosteruit de luchtafvoeropening knippen.

Gebruik met circulatielucht

Met een koolestoffilter, indien gebruik met afvoerlucht nicht möglichk is.

De complete montageset is verzrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u in de gebruik-saanwijzing.

Elektrische aansluiting

De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geinstalleerd geaard stop-contact.

Het geaarde stopcontact要去 goed bereikbaar worden aangebracht in de buurt van de afzuigkap.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations moet de wasemafzuiq-kap algtd stroomloos worden gemaakt.

Lenght van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installmenter worden aangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vanmeer dan 3mm en uitschakeling met allepolen. Daarbij horen aardlekschakelaars enveiligheidsschakelaars.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Minimumafstand tussen de kookzones of branders en de afzuigkap van 650 mm (bij gasfornuis) of 430 mm. (bij elektrisch fornuis) in ache nemen.

Deze afzuigkap is bedoeld om te worden ingebouwd in een bovenkast met de volgende afmetingen:

Breedte: 600~mm

Diepte: 280 tot 350 mm

Hoopte: min. 300 mm

Voorbereiden:

1. Kastbodem, indien aanwezig, verwijderen.
   De stabiliteit van de kast要去 zich gewaarborgd.
2. Zowel rechts als links twee bevestigingspunten aan de binnenzijden van de kast aftekenen en met een priem insteken.

Wanner er wordt geboard:

2 ~mm - .10 ~mm diep.

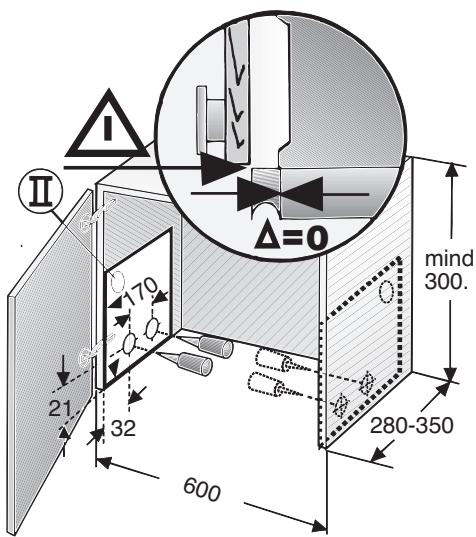

Let op:

Voor het aftekenen van de bevestigingspunten de meegeleverde sjabloon gebruiken.
De bevestigingspunten op de sjabloon zichn zo bepaald dat een 20 mm dikke handgreeprand aansluitend op de kast kan worden gemonteerd.

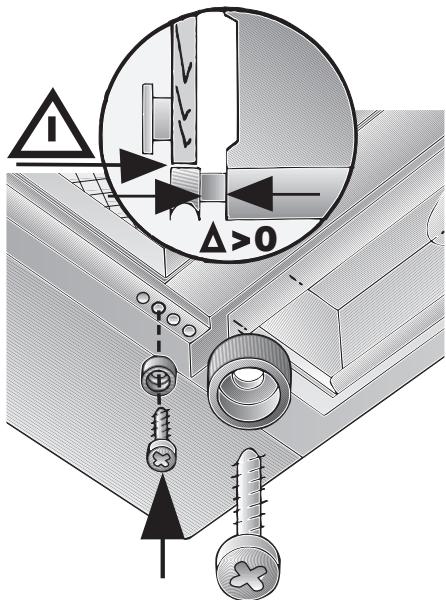

De positie van de handgreeprand (maat ) kan met behulp van een aanslag maar voren worden verplaatst.

Bij kastdiepten van meer dan 280 mm kan het apparaat waar achteren worden verplaatst,

... wanner delichtlijst van de inbouwkeuken maar afterwards is verplaatst.
... wanner de handgreeprandeer dan 20 mm dik is.

Hiervoor legt u de sjabloon ① verdneraar achteren.

Voorbereiden bovenkast

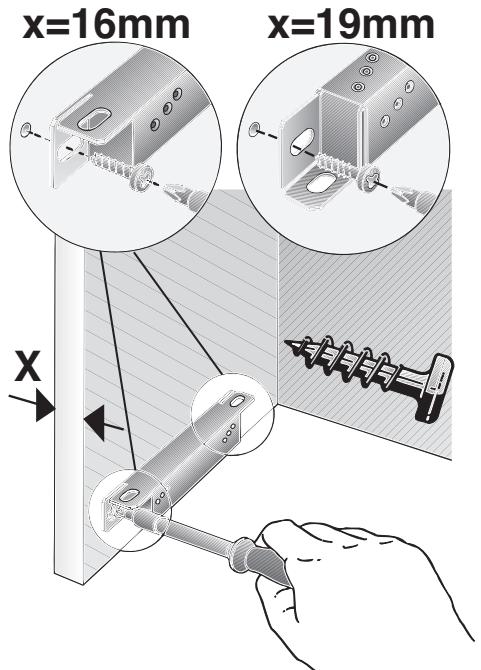

1. De meegeleverde bevestigingsstrips uitlijnen en vastschroeven.
   De dikte van de kastzijwanden (16 mm of 19 mm) in acht nemen. Maat X.

Als de inwendige diepte van de kast kleiner is dan 280 mm, dan moet dechterwand over een hoogte van 250 mm worden verwijderd.

Inbouwen in de bovenkast

1. De filterhouser verwijdenen (zie de gebruiksaanwijzing).
2. De kastdeuren uitlijnen als het scharnier Nieteer moegankelijk is na het monteren van de afzuigkap.

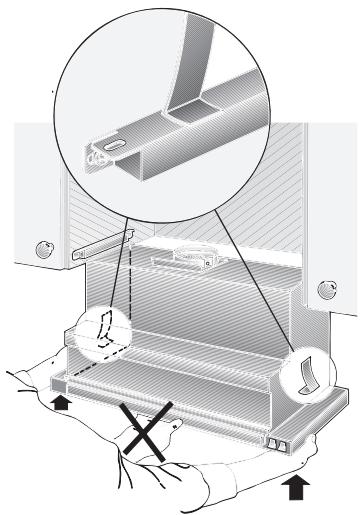

3. De afzuigkap van onderaf in de kast tillen en omhoog drukken totdat de montagehulpstukken links en rechts vastgeklemd zitten.

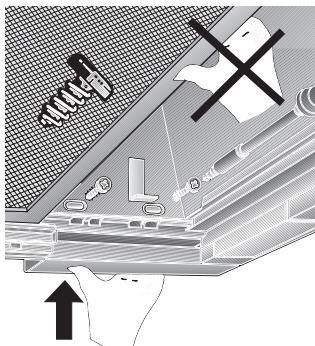

1. Het uitschuifbare gedeelte tot aan de aanslag maar buiten trekken.

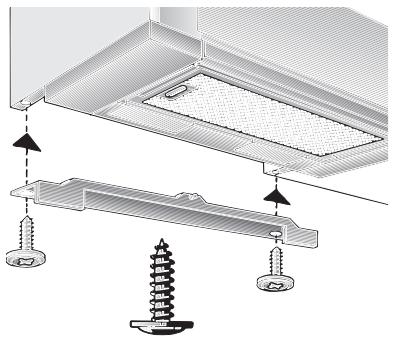

2. Ter bevestiging van de afzuigkap de twee schroeven links en rechts aanbrengen, maar nicht hebmaal vastschroeven. Daartoe de afzuigkap iets optillen.
3. De afzuigkap uitlijnen in de kast en vast-schroeven.

Inbouwen in de bovenkast

1. De elektriciteitskabel door de opening in de bovenkast voeren en de afvoer aanbrengen.
2. De elektrische aansluiting tot stand brengen.
3. Wandbekleding indien nodig op de juist lengte brengen (bijv. afzagen) en vastschroeven gegen de bovenkast.

Monteren van de handgreep:

Op het uitschuifbare gedeelte要去en handgreep worden gemonteerd.
De handgreeprand kan een bij het keukenmeubel passende houten rand of een als extra toebehoren verkrijgbare handgreep zich (zie extra toebehoren in de gebruiksaanwijzing).

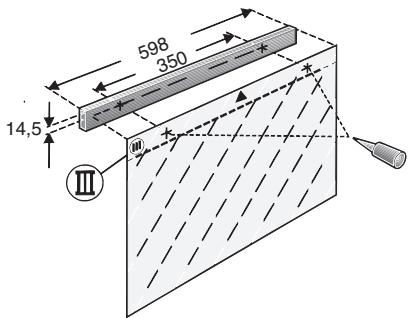

1. Markeeer twee bevestigingspunten op de handgreep met behulp van de meegeleverde sjabloon en maak inkepingen op deze punten met een scherp gereedschap. Als u boorgaten maakt: 2mm- max. 10mm diep.

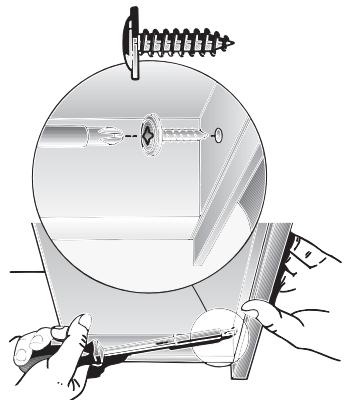

1. De handgreep uitlijnen en vastschroeven op het apparaat met de twee meegeleverde schroeven.

1. De filterhouser monteren (zie de gebruik-saanwijzing).

N.B.: hetuis van de afzuiigkap kan binnen de bovenkast wordenbekleed (b.v. met spanaanplaat).

Daar bij in acht nemen:

• De tussenbodem mag Niet op het huis van de afzuigkap worden geplaatst.
• De bekleding aan de voorzijde Niet bevestigen aan het huis.
• Zorg ervoor dat het apparaat toegankelijk is voor de klantenservice.

Demonteren:

De demontage gebeurt in omgekeerde volgorde.

N.B.: bij gelebruik met circulatielucht要去en het koolestoffilter en de kunststof houder worden gedemonteerd om bij de bevestigingssschroeven en de montagehulpstukken te konnenkommen.

Gewicht in kg:

Luchtafvoer	Luchtcirculation
9,5	10,5

Constructiewizigingen in het kader van technische verbeteringen voorbehonden.
