MANUALE UTENTE SC-NA10 PANASONIC

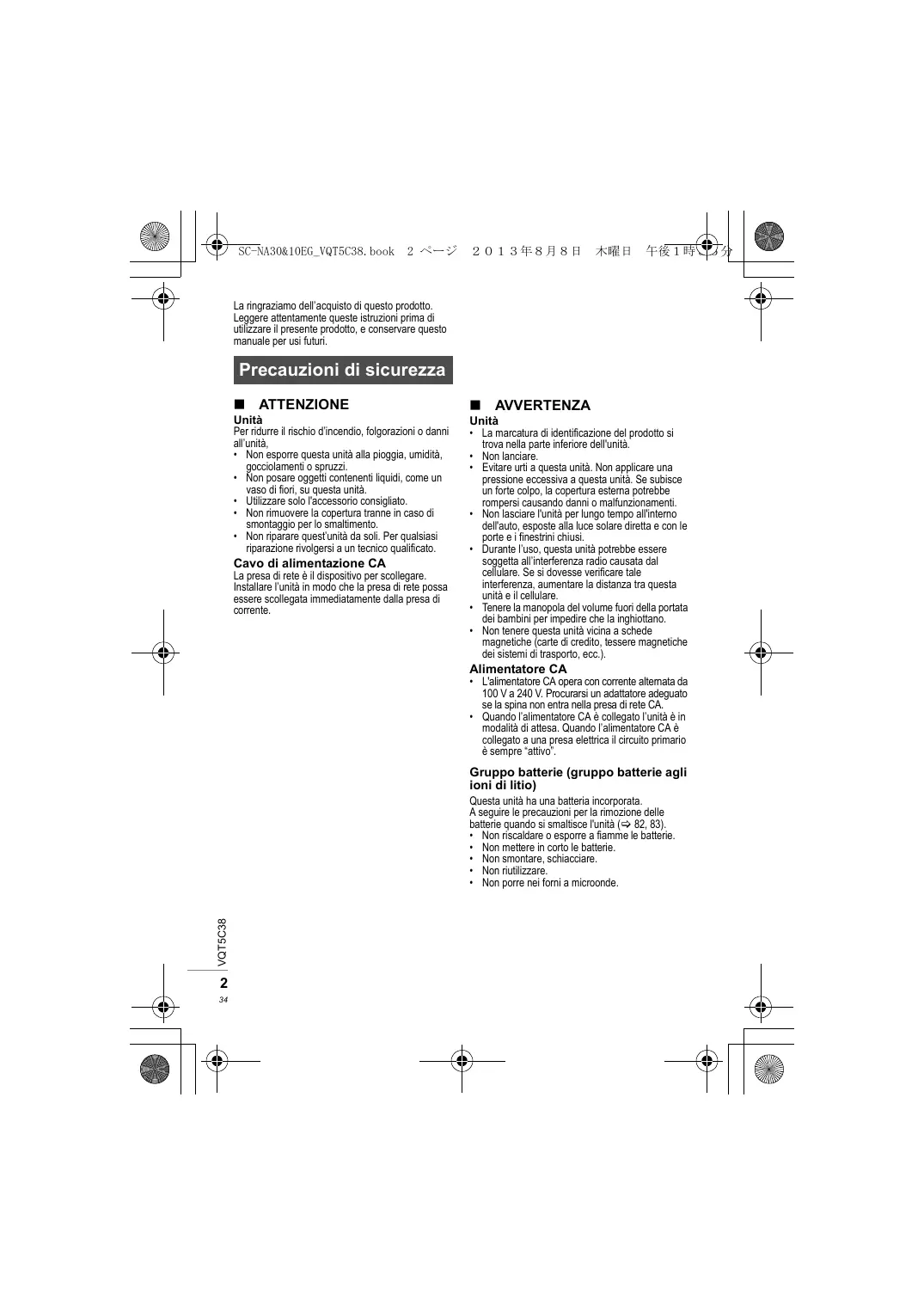

La ringraziamo dell’acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri. Precauzioni di sicurezza ∫ ATTENZIONE Unità Per ridurre il rischio d’incendio, folgorazioni o danni all’unità,

• Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare solo l'accessorio consigliato.
• Non rimuovere la copertura tranne in caso di smontaggio per lo smaltimento.
• Non riparare quest’unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato. Cavo di alimentazione CA La presa di rete è il dispositivo per scollegare. Installare l’unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente. ∫ AVVERTENZA Unità
• La marcatura di identificazione del prodotto si trova nella parte inferiore dell'unità.
• Evitare urti a questa unità. Non applicare una pressione eccessiva a questa unità. Se subisce un forte colpo, la copertura esterna potrebbe rompersi causando danni o malfunzionamenti.
• Non lasciare l'unità per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
• Durante l’uso, questa unità potrebbe essere soggetta all’interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Tenere la manopola del volume fuori della portata dei bambini per impedire che la inghiottano.
• Non tenere questa unità vicina a schede magnetiche (carte di credito, tessere magnetiche dei sistemi di trasporto, ecc.). Alimentatore CA

• L'alimentatore CA opera con corrente alternata da 100 V a 240 V. Procurarsi un adattatore adeguato se la spina non entra nella presa di rete CA.
• Quando l’alimentatore CA è collegato l’unità è in modalità di attesa. Quando l’alimentatore CA è collegato a una presa elettrica il circuito primario è sempre “attivo”. Gruppo batterie (gruppo batterie agli ioni di litio) VQT5C38 Questa unità ha una batteria incorporata. A seguire le precauzioni per la rimozione delle batterie quando si smaltisce l'unità (> 82, 83).
• Non riscaldare o esporre a fiamme le batterie.
• Non mettere in corto le batterie.
• Non smontare, schiacciare.
• Non porre nei forni a microonde.

Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questi simboli sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale. ITALIANO Note per il simbolo batterie (simbolo sotto): Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione. VQT5C38 Dichiarazione di conformità (DdC) “Panasonic Corporation” dichiara qui che questo prodotto è conforme ai requisiti essenziali e altre relative norme della Direttiva 1999/5/EC. I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal nostro server per le DdC: http://www.doc.panasonic.de Contatti del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania Questo prodotto è progettato per la clientela generale. (Categoria 3)

SC-NA30&10EG_VQT5C38.book 4 ページ Informazioni su Bluetooth® Panasonic non è responsabile per la compromissione di dati e/o informazioni durante una trasmissione wireless. Banda di frequenza utilizzata Questa unità usa la banda di frequenza 2,4 GHz. Certificazione del dispositivo

• Questa unità rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l’uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni: – Disassemblaggio o modifica dell’unità. – Rimozione delle indicazioni delle specifiche.

• Android e Google Play sono marchi di Google Inc.
• Il marchio denominativo Bluetooth® e i loghi sono di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari.
• I diritti d'autore del software aptXR sono di CSR plc o delle società del suo gruppo. Tutti i diritti sono riservati. Il marchio aptXR e il logo aptX sono marchi registrati di CSR plc o di una delle società del suo gruppo e possono essere registrati sotto una o più giurisdizioni. Restrizioni d’uso
• Non si garantisce la trasmissione wireless e/o l’utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standard di Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, questo potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L’unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®. Range di utilizzo Usare questo dispositivo in un range massimo di 10 m. Il range può diminuire a seconda dell'ambiente, di ostacoli o di interferenze. Interferenza da altri dispositivi VQT5C38

• Questa unità potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se questa unità è posizionata troppo vicina ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
• Questa unità potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

• L’unità è predisposta per un normale impiego di tipo generale.
• Non usare questo sistema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc). Manutenzione Spegnere l'unità e pulire con un panno asciutto e morbido. Se si utilizza l'alimentatore CA, scollegarlo.
• Quando è molto sporco, pulire con un panno immerso in acqua e ben strizzato, quindi pulire con un panno asciutto e morbido.
• Non utilizzare solventi come benzina, diluente, alcol, olio, detergenti, ecc., in quanto possono alterare la copertura esterna o staccare il rivestimento.
• Prima di utilizzare panni trattati chimicamente, leggere con attenzione le istruzioni allegate al panno. SC-NA30&10EG_VQT5C38.book 5 ページ

• Non utilizzare il cavo di alimentazione CA con altri apparecchi.

Guida di riferimento di controllo (SC-NA30) SPENTO ACCESO

Quando si accende l'unità, il pannello retrattile viene abbassato, consentendo di regolare le manopole. Durante l'utilizzo dell'unità, tenerla con la mano per evitare che cada. Vista laterale Vista posteriore

• Regola i toni Manopola del volume: regola il volume

• Quando viene raggiunto il volume massimo o minimo, verrà emesso un 13 Pannello retrattile Manopola BASSI/ALTI segnale sonoro.

Interruttore RESET [

• Utilizzare una graffetta, ecc. per premere il pulsante se questa unità non funziona correttamente, ad esempio se non si può accendere/spegnere. Spinotto AUX IN (> 13) Terminale DC OUT

• Quando si usa questa porta, usare un cavo USB (disponibile in commercio). (> 9)

Terminale DC IN Indicatore della batteria (rosso) Indicatore Bluetooth® (blu) Indicatore modalità LP (verde) Area di sfioramento NFC (> 11) Interruttore di standby/accensione [Í/I] Pulsante di accoppiamento Bluetooth® (> 10)/Pulsante Play/Pulsante pausa / Pulsante chiamata (> 14) 14 Pulsante LP [LP] 15 Microfono (> 14) SC-NA30&10EG_VQT5C38.book 7 ページ

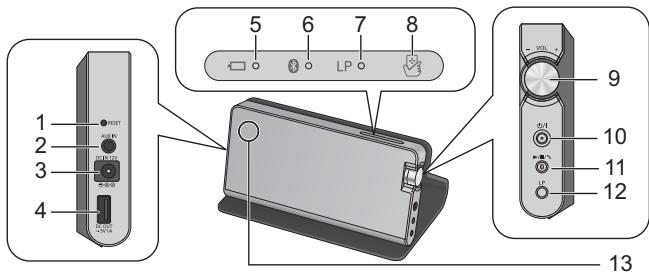

Guida di riferimento di controllo (SC-NA10) ∫ Come usare la copertura e funzionamento dell'unità Come usare la copertura Funzionamento dell'unità

Durante l'utilizzo dell'unità, tenerla con la mano per evitare che cada. Posizionare l'unità in modo che il fondo si inserisca nella scanalatura antiscivolo.

Interruttore RESET [

• Utilizzare una graffetta, ecc. per premere il pulsante se questa unità non funziona correttamente, ad esempio se non si può accendere/spegnere. Spinotto AUX IN (> 13) Terminale DC IN Terminale DC OUT
• Quando si usa questa porta, usare un cavo USB (disponibile in commercio). (> 9)

Indicatore della batteria (rosso) Indicatore Bluetooth® (blu) Indicatore modalità LP (verde) Area di sfioramento NFC (> 11) Manopola del volume: regola il volume

• Per utilizzare la manopola, posizionare il pollice sulla manopola come indicato da A, e ruotarla verticalmente.
• Quando viene raggiunto il volume massimo o minimo, si sentirà un beep. 10 Interruttore di standby/accensione [Í/I] 11 Pulsante di accoppiamento Bluetooth® (> 10)/Pulsante Play/Pulsante pausa / Pulsante chiamata (> 14) 12 Pulsanti LP [LP] 13 Microfono (> 14) VQT5C38

Informazioni riguardo l'alimentazione di questa unità Questa unità ha una batteria incorporata. Caricare la batteria prima di utilizzare l'unità per la prima volta.

Carica della batteria

Collegare il cavo di alimentazione CA all'alimentatore CA. [NA30] Vista posteriore

• Il cavo di alimentazione CA deve essere collegato nel seguente ordine: prima 1 e poi 2. Inserire a fondo.

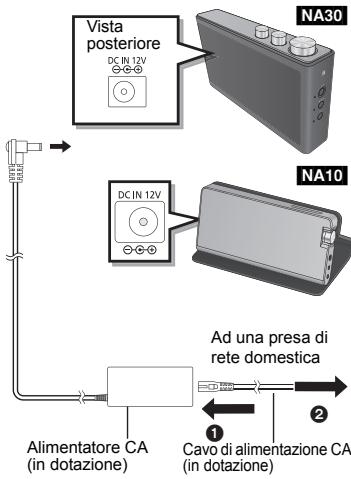

Con l'unità spenta, collegare l'alimentatore CA al terminale DC IN. [NA10]

• Se è necessario effettuare una ricarica, l'indicatore della batteria (rosso) si accende. Quando la carica è completa, l'indicatore della batteria si spegne. Informazioni sullo stato della batteria. Indicatore della batteria (rosso) (> 6, 7) Lampeggio veloce (ad intervalli di circa 1 secondo) Lampeggio lento (ad intervalli di circa 2 secondi)

Autonomia rimanente della batteria Ad una presa di rete domestica Inferiore a 5%*1 Alimentatore CA (in dotazione) Inferiore a 15%*1

Cavo di alimentazione CA (in dotazione) Questi stati della batteria dell'unità rappresentano solo un'approssimazione, e possono variare a seconda delle condizioni di utilizzo. Autonomia della batteria in uso/Tempo di ricarica della batteria/Numero di ricariche Durata della batteria in uso Autonomia batteria in uso (modalità LP) Tempo di carica della batteria Numero di volte che si può caricare

[NA30] Circa 14 ore*2 Circa 20 ore*2 Circa 3 ore*3 Circa 500 volte [NA10] Circa 10 ore*2 Circa 20 ore*2 Circa 3 ore*3 Circa 500 volte Misurato tramite metodo di test stabilito dall'azienda [con connessione Bluetooth®, alla temperatura ambiente di 25 oC] Quando si carica con una temperatura di 25 oC dopo che la batteria si è esaurita. ∫ Utilizzando l'unità collegandola ad una presa elettrica domestica Premere [Í/I] per accendere l'unità. Collegare l'alimentatore CA prima di accendere l'unità consente di fornire alimentazione da una presa elettrica domestica durante l'utilizzo.

• La carica mentre l'unità è accesa richiede più tempo. SC-NA30&10EG_VQT5C38.book 9 ページ

• Non utilizzare alimentatori CA diversi da quello in dotazione.
• Quando non si utilizza questa unità per un lungo periodo di tempo, caricare la batteria incorporata almeno una volta ogni sei mesi per evitare che si deteriori.
• La carica potrebbe non avere inizio se il livello della batteria è sufficientemente alto anche se non è completo.
• Si consiglia di caricare la batteria in una temperatura compresa tra 10 oC e 35 oC. È possibile che l'indicatore della batteria (rosso) lampeggi e che la carica non sia possibile quando si è al di fuori della temperatura consigliata.
• La batteria potrebbe non caricarsi quando la temperatura intorno alla batteria è alta durante o subito dopo l'utilizzo anche se si è nel range di temperatura consigliato. In tal caso, interrompere l'utilizzo e lasciare raffreddare.
• Per ragioni di sicurezza, nel caso di un segnale in ingresso eccessivo, il sistema potrebbe interrompersi automaticamente e l'alimentazione spegnersi.
• L'utilizzo del terminale CC OUT ridurrà l'autonomia. Terminale CC OUT (USB) Operazioni preliminari Accendere l'unità.

Utilizzando un cavo USB (disponibile in commercio), collegare l'unita ad un dispositivo compatibile.

Una volta completata la carica, rimuovere il cavo USB (disponibile in commercio) dal terminale DC OUT. Vista posteriore [NA30] Cavo USB (disponibile in commercio) ITALIANO Il terminale CC OUT di questa unità serve a caricare/fornire corrente a un dispositivo connesso (valore nominale: 5 V/1 A). Si noti che le porte non possono essere utilizzare per scopi diversi da quello di fornire corrente/caricare. Notare che quando l'unità è spenta, la carica non è possibile. [NA10] Al dispositivo compatibile

• È necessario un cavo compatibile con il proprio dispositivo. Se insieme al dispositivo viene dato in dotazione un cavo, usare quello.
• Anche se si collega un cavo compatibile con il terminale CC OUT di questa unità, è possibile che il dispositivo non venga caricato. In questo caso utilizzare un caricabatterie dato in dotazione con il proprio dispositivo.
• A seconda del dispositivo, metodi di carica diversi da quello descritto potrebbero non essere consentiti. Controllare le istruzioni per l’uso del proprio dispositivo prima dell'uso.
• Non collegare a questa unità un dispositivo con un valore nominale superiore a 5 V/1 A. In caso contrario si potrebbero causare dei malfunzionamenti.
• Per verificare se la carica è completa, guardare lo schermo del dispositivo collegato, ecc.
• Terminata la carica, estrarre il cavo compatibile. VQT5C38 Nota

Ascolto di audio da un dispositivo Bluetooth® Operazioni preliminari Abilitare la funzione Bluetooth® del dispositivo che si desidera collegare, e avvicinarlo all'unità.

• Usare un dispositivo Bluetooth® entro una distanza di circa 10 m dall'unità.
• Se si intende utilizzare un dispositivo Bluetooth® compatibile con NFC (Near Field Communication), passare a “Connessione One-Touch (Connessione tramite NFC)” (> 11). Connessione tramite il menu Bluetooth®

Accoppiamento con un dispositivo Bluetooth® Premere [Í/I] per accendere l’unità. L'indicatore Bluetooth® (blu) lampeggia lentamente.

• Se è la prima volta che si utilizza questa unità (stato predefinito in fabbrica): L'indicatore Bluetooth® (blu) lampeggia velocemente. L'unità entrerà in modalità attesa accoppiamento. Saltare al passaggio 3.

Tenere premuto [ velocemente. ] sino a che l'indicatore Bluetooth® (blu) lampeggia L’unità entrerà in modalità attesa accoppiamento.

Selezionare “SC-NA30” o “SC-NA10” dal menu Bluetooth® del dispositivo Bluetooth®. Quando il dispositivo Bluetooth® è accoppiato e connesso, l'indicatore Bluetooth® (blu) sull'unità si accende.

• Se viene richiesta la passkey, immettere “0000”.
• Se il dispositivo Bluetooth® richiede l'attivazione dell'impostazione di accoppiamento Bluetooth® e dell'impostazione di connessione Bluetooth®, attivare entrambe le impostazioni.

Iniziare a riprodurre musica, filmati, ecc. sul proprio dispositivo Bluetooth®.

• Il volume può essere regolato ruotando la manopola del volume dell'unità. Quando viene raggiunto il volume massimo o minimo, si sentirà un beep.

Ascolto di audio da un dispositivo accoppiato VQT5C38 Quando l'unità viene accesa, l'indicatore Bluetooth® (blu) lampeggia lentamente indicando che l'unità è in modalità attesa connessione. Effettuare i Passaggi 3 e 4.

• Dopo l'accensione, l'unità si collega al dispositivo Bluetooth® usato per ultimo. A questo punto, effettuare il Passaggio 4.

Connessione One-Touch (Connessione tramite NFC) Solo per dispositivi AndroidTM compatibili con NFC Semplicemente posizionando un dispositivo Bluetooth® compatibile con NFC (Near Field Communication) sull'unità, è possibile completare tutte le attività preparatorie, dalla registrazione di un dispositivo Bluetooth® alla creazione di una connessione. Operazioni preliminari Abilitare la funzione NFC sul dispositivo Bluetooth®

Scaricare l’applicazione “Panasonic Music Streaming” (gratis) sul proprio dispositivo Bluetooth® da Google PlayTM.

• Immettere “Panasonic Music Streaming” nel campo di ricerca di Google PlayTM e cercare.
• Selezionare “Panasonic Music Streaming” per scaricare l’applicazione

Avviare l’applicazione “Panasonic Music Streaming” sul proprio dispositivo Bluetooth®.

Tenere per qualche istante il proprio dispositivo vicino all’area NFC di questa unità. (Finché apparirà una finestra sul proprio dispositivo a indicare che la connessione è stata stabilita.) Quando l'unità riconosce il vostro dispositivo, viene emesso un bip.

• Quando il dispositivo Bluetooth® è accoppiato e connesso, l'indicatore Bluetooth® (blu) sull'unità si accende. Una volta che la registrazione e la connessione del dispositivo Bluetooth® è terminata, allontanare il dispositivo dall'unità.
• Quando l'indicatore Bluetooth® (blu) non si accende anche se il dispositivo è stato avvicinato all'area di sfioramento NFC, cambiare la posizione di sfioramento.

Iniziare a riprodurre musica, filmati, ecc. sul proprio dispositivo Bluetooth®.

Connessione ad un altro dispositivo ITALIANO

• Seguire le istruzioni sullo schermo del proprio dispositivo.
• Utilizzare sempre l'ultima versione dell'applicazione. VQT5C38 Se si avvicina un altro dispositivo a questa unità, è possibile aggiornare la connessione Bluetooth®. Il dispositivo precedentemente connesso viene automaticamente disconnesso.

Modifica della qualità della comunicazione È possibile modificare la velocità di trasmissione in modo da dare priorità alla qualità dell'audio o alla connettività.

• L'impostazione di default è “Priorità alla qualità audio”. Quando il suono viene interrotto, selezionare “Priorità alla qualità della connessione”. Tenendo premuto [LP], premere [ ] per almeno 4 secondi. Priorità alla qualità della connessione: Viene emesso un bip, e gli indicatori Bluetooth® (blu) e modalità LP (verde) lampeggiano una volta. Priorità alla qualità audio: Vengono emessi due bip, e gli indicatori Bluetooth® (blu) e modalità LP (verde) lampeggiano due volte. Nota
• Premere [LP], ed entro 2 secondi, premere [ ]. Se [ ] è premuto dopo questo limite di tempo, l'impostazione della modalità LP verrà modificata. Impostazione della funzione di standby Bluetooth®
• Spegnere l'unità o il dispositivo.
• Arrestare / disabilitare la trasmissione Bluetooth ® del dispositivo.
• (Solo per dispositivi compatibili con NFC) Tenere di nuovo per qualche istante il proprio dispositivo vicino all'area NFC di questa unità. Nota VQT5C38

• Questa unità è in grado di collegarsi con un solo dispositivo alla volta.
• Questa unità è in grado di registrare fino a 8 dispositivi. Quando il numero di dispositivi registrati supera il limite massimo, il dispositivo che non ha stabilito un collegamento Bluetooth® da più tempo verrà sostituito. Questo annullerà la registrazione del dispositivo. Per usare nuovamente il dispositivo, registrarlo nuovamente.
• Se l'unità collegata all'alimentatore CA è selezionata da un dispositivo Bluetooth®, l'unità si accenderà automaticamente quando è spenta, stabilendo una connessione Bluetooth®.
• Se durante la riproduzione l'immagine e il suono sono fuori sincrono, riavviare l'applicazione per la riproduzione che si sta utilizzando. Se il problema persiste, collegare con un cavo audio (disponibile in commercio) il dispositivo Bluetooth® e questa unità.
• È possibile che la connessione One-Touch non funzioni correttamente a seconda del tipo di dispositivo che si sta utilizzando.
• A seconda delle specifiche e delle impostazioni di un dispositivo, questo potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Per ulteriori informazioni, consultare le istruzioni per l'uso del Bluetooth®.

Utilizzo della modalità LP Questa modalità minimizza il consumo della batteria riducendo il volume dell'altoparlante. (> 8) Tenere premuto [LP] per almeno 2 secondi finché si accende l'indicatore modalità LP (verde). La modalità LP è abilitata.

• Tenere premuto nuovamente [LP] per almeno 2 secondi e l'impostazione tornerà alla modalità normale. Nota
• Anche quando l'adattatore CA è connesso, la modalità LP resta abilitata.
• In modalità LP, anche se si regola la manopola del volume, il volume dell'unità potrebbe non aumentare.
• Spegnendo la modalità LP, il volume potrebbe aumentare improvvisamente. Prima di spegnere la modalità LP, abbassare il volume. Utilizzo dell'input AUX Nota
• Quando si utilizza l'ingresso AUX input, questo ha priorità rispetto alle funzioni Bluetooth® e NFC. (Sarà possibile ricevere una chiamata in viva voce premendo [ ] in caso di chiamata in ingresso sul dispositivo connesso con Bluetooth®. > 14)

• L'impostazione del Bluetooth non viene modificata anche se il cavo audio (disponibile in commercio) viene inserito nello spinotto AUX IN.
• Quando si utilizza l’ingresso AUX, il volume potrebbe essere basso a seconda del dispositivo connesso. In questo caso, controllare se è possibile cambiare il livello massimo del volume sul dispositivo. Per maggiori dettagli, consultare le istruzioni per l'uso del dispositivo.
• Se si inserisce un cavo audio (disponibile in commercio) durante la riproduzione audio con una connessione Bluetooth®, è possibile che si sentano dei disturbi. In questo caso, interrompere la riproduzione sul dispositivo collegato tramite Bluetooth®. ITALIANO È possibile ascoltare l'audio tramite uno spinotto AUX IN (> 6, 7) quando questa unità è collegata al dispositivo con il cavo audio (disponibile in commercio). Spegnimento automatico Questa unità si spegne automaticamente in mancanza di input audio e se l'unità non risulta utilizzata per circa 10 minuti.

• Se il connettore AUX IN è in uso mentre è collegato l'alimentatore CA, questa funzione non sarà attiva.
• Questa funzione potrebbe attivarsi anche mentre si riproduce della musica se il volume del dispositivo connesso è basso.
• Questa funzione potrebbe non funzionare a seconda del dispositivo connesso.
• Quando è in uso il terminale DC OUT, questa funzione non è utilizzabile. [NA30]
• Se si ripristinano le impostazioni di default dell'unità o se viene attivata la funzione Spegnimento Automatico, il pannello retrattile resta abbassato quando si spegne l'unità. Per lasciare il pannello retrattile sollevato quando l'unità è spenta, premere due volte [Í/I]. VQT5C38 Nota

Ricezione di una chiamata con il viva voce Se si riceve una chiamata sul cellulare connesso a questa unità con il Bluetooth®, è possibile effettuare una chiamata con il viva voce tramite questa unità. Operazioni preliminari Collegare questa unità al cellulare con Bluetooth®. ∫ Ricezione di una chiamata Premere [ ] quando questa unità squilla.

• Quando si riceve una chiamata, l'indicatore Bluetooth® (blu) sull'unità lampeggia.
• Parlare nel microfono (> 6 , 7) su questa unità. ∫ Fine della chiamata Premere [ Nota
• Regolare il volume durante una chiamata con la manopola del volume su questa unità.
• Quando il cellulare e l'unità sono collegati con il Bluetooth®, anche se si riceve una telefonata e si parla al cellulare, anche l'unità potrebbe emettere la voce in entrata. Per passare da una telefonata in viva voce utilizzando l'unità a una telefonata utilizzando solo il cellulare, utilizzare il cellulare.
• Se viene ricevuta una chiamata durante la riproduzione audio usando una connessione Bluetooth®, si attiverà automaticamente la suoneria. Se viene ricevuta una chiamata mentre è in uso il connettore AUX IN, si attiverà la suoneria del cellulare connesso con Bluetooth®.
• Se si avvicinano all'area di sfioramento NFC di questa unità altri dispositivi mentre si sta ricevendo una chiamata, la connessione Bluetooth® non si attiva.
• Per disattivare la suoneria, girare la manopola del volume dell'unità verso [- VOL] finché non si sente più il suono.
• Alcune app per il cellulare potrebbero non essere disponibili con il viva voce.
• In un luogo con scarsa qualità del segnale mobile, potrebbe essere più difficile effettuare una conversazione. Usare il cellulare in un luogo con buona ricezione.
• In luogo caratterizzato da un considerevole eco delle voci, come un'area vicino ad un muro, potrebbe essere più difficile tenere una conversazione. Prima di usare l'unità, allontanarla dal muro o ridurre il volume. Per tornare allo stato predefinito in fabbrica Eseguire quanto segue quando si desiderano eliminare le informazioni sui dispositivi accoppiati, ecc. Operazioni preliminari Spegnere l'unità e scollegare l'adattatore CA. VQT5C38 Tenere premuto [Í/I] per 10 secondi finché l'indicatore Bluetooth® (blu) e l'indicatore della modalità LP (verde) lampeggiano due volte.

Le informazioni di accoppiamento del dispositivo saranno cancellate dal reset e sarà quindi necessario effettuare nuovamente l'accoppiamento. Cancellare le informazioni di accoppiamento per questa unità dal dispositivo Bluetooth®, quindi effettuare nuovamente l'operazione di accoppiamento. (> 10, 11) SC-NA30&10EG_VQT5C38.book 15 ページ

Prima di contattare il tecnico per la riparazione, eseguire i controlli indicati di seguito. In caso di dubbi su alcuni controlli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.

• Quando sono in uso contemporaneamente i terminali AUX IN e DC IN, si possono verificare dei disturbi a seconda del dispositivo collegato. In questo caso, scollegare il cavo di rete CA. [NA30] Il pannello retrattile non funziona correttamente.
• Se si ripristinano le impostazioni di default dell'unità o se viene attivata la funzione Spegnimento Automatico, il pannello retrattile resta abbassato quando si spegne l'unità. Per lasciare il pannello retrattile sollevato quando l'unità è spenta, premere due volte [Í/I]. Il volume non aumenta.
• Controllare il volume dell'unità o il dispositivo Bluetooth®.
• In modalità LP, anche se si regola la manopola del volume, il volume dell'unità potrebbe non aumentare. In questo caso, spegnere la modalità LP. (> 13) Il dispositivo è collegato ma non è possibile ascoltare l’audio attraverso l’unità.
• Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare l'output audio manualmente su “SC-NA30” o “SC-NA10”. Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.
• Quando il connettore AUX IN è in uso, questo ha precedenza sulla funzione Bluetooth® o sulla funzione NFC. VQT5C38 L’audio dal dispositivo è instabile.
• Se si utilizza l'unità contemporaneamente ad altri dispositivi che operano a 2,4 GHz, come microonde, telefoni, ecc., è possibile che la connessione si interrompa. Aumentare la distanza tra questo sistema e questi dispositivi.
• Non mettere l'unità in un posto dove le onde radio potrebbero essere bloccate, come in un armadietto di metallo.
• Il dispositivo è fuori dalla portata di comunicazione di 10 m. Portare il dispositivo più vicino all’unità. (Consultare “Informazioni su Bluetooth®” > 4)
• Rimuovere eventuali ostacoli tra l'unità e il dispositivo.
• Spegnere qualsiasi dispositivo wireless LAN.
• Selezionare “Priorità alla qualità della connessione” per ottenere una comunicazione stabile. (Consultare “Modifica della qualità della comunicazione” > 12)
• Quando un PC e l'unità sono collegati con il Bluetooth®, verificare l'impostazione del PC riguardo la destinazione del suono. Se il suono salta o non viene riprodotto correttamente in altri modi, eseguire “Per tornare allo stato predefinito in fabbrica” (> 14), e registrare di nuovo l'unità sul dispositivo Bluetooth®. (> 10, 11)
• A seconda del dispositivo collegato all'unità, il suono potrebbe essere instabile o potrebbe sentirsi un rumore. Quando questo accade, abbassare il volume del dispositivo. Non si riesce ad ottenere il collegamento con il dispositivo.
• Consultare le istruzioni per l’uso del dispositivo e effettuare nuovamente l’operazione di accoppiamento. (Consultare “Accoppiamento con un dispositivo Bluetooth®” > 10)
• Accertarsi che l'unità non sia collegata ad un dispositivo diverso.
• Le informazioni di registrazione dell'unità potrebbero essere state cancellate dal dispositivo Bluetooth®. Registrare nuovamente l'unità.
• Eliminare per prima cosa le informazioni di registrazione dell'unità dal menu Bluetooth®, ecc. sul dispositivo Bluetooth®, quindi provare a registrare di nuovo il dispositivo. (> 14) ITALIANO Risoluzione dei problemi

SC-NA30&10EG_VQT5C38.book 16 ページ Questa unità non funziona correttamente. Ad esempio, si spegne improvvisamente o tutti gli indicatori lampeggiano.

• Utilizzando una graffetta o un oggetto simile, premere [RESET]. (> 6, 7) La connessione One-Touch (funzione NFC) non funziona.
• Attivare la funzione NFC del dispositivo.

Il volume è basso quando questa unità è collegata a una TV tramite Bluetooth®.

• Regolare il volume sulla TV. A seconda della TV è possibile accoppiare il volume di uscita delle cuffie con il volume di uscita del Bluetooth®. In tal caso, regolare il volume di uscita delle cuffie sulla TV. Specifiche

Sezione amplificatore Potenza di uscita RMS (Alimentatore CA) Modalità normale [NA30] 10 % di distorsione armonica totale Canale anteriore (entrambi i canali pilotati): 5 W per canale (1 kHz, 6 ≠) Subwoofer: 10 W per canale (100 Hz, 3 ≠) Potenza di uscita RMS totale: 20 W Potenza di uscita RMS (Alimentatore CA/Batteria) Modalità normale [NA30] 10 % di distorsione armonica totale Canale anteriore (entrambi i canali pilotati) 2 W per canale (1 kHz, 6 ≠) Subwoofer: 4 W per canale (100 Hz, 3 ≠) Potenza di uscita RMS totale: 8 W [NA10] 10 % di distorsione armonica totale Canale anteriore (entrambi i canali pilotati) 0,5 W per canale (1 kHz, 6 ≠) Potenza di uscita RMS totale: 1 W [NA10] 10 % di distorsione armonica totale Canale anteriore (entrambi i canali pilotati): 5 W per canale (1 kHz, 6 ≠) Potenza di uscita RMS totale: 10 W Potenza di uscita RMS (Batteria) Modalità normale [NA30] 10 % di distorsione armonica totale Canale anteriore (entrambi i canali pilotati): 4 W per canale (1 kHz, 6 ≠) Subwoofer: 8 W per canale (100 Hz, 3 ≠) Potenza di uscita RMS totale: 16 W [NA10] 10 % di distorsione armonica totale Canale anteriore (entrambi i canali pilotati) 4 W per canale (1 kHz, 6 ≠) Potenza di uscita RMS totale: 8 W

Sezione diffusori Diffusore anteriore (D/S) [NA30] Tipo: Sistema con 1 diffusore a 1 via (Tipo chiuso) Unità: 5 cm k 2 Impedenza: 6 ≠ [NA10] Tipo: Sistema con 1 diffusore a 1 via (tipo radiatore passivo) Unità: 4 cm k 2 Impedenza: 6 ≠ [NA30] SUBWOOFER Tipo: Sistema con 1 diffusore a 1 via (tipo radiatore passivo) VQT5C38 Unità: 8 cm k 1

Impedenza: 3 ≠ Radiatore Passivo [NA30] Unità: 8 cm k 2 [NA10] Unità: 8 cm k 1

Sezione Bluetooth® Specifiche del sistema Bluetooth® Ver. 3.0 Classificazione delle apparecchiature wireless Classe 2 (2,5 mW) Profili supportati

Codec supportato aptXR, AAC, SBC Banda di frequenza Banda da 2,4 GHz FH-SS Distanza operativa Circa 10 m senza ostacoli Distanza di comunicazione potenziale. Ambiente di misurazione: Altezza 1,0 m

Sezione microfono Tipo Mono

Sezione terminali CC IN 12 V 3 A Ingresso AUX Stereo, spinotto da ‡ 3,5 mm Uscita CC (USB tipo A) (5 V 1 A) Uscita alimentazione solo accensione

Sezione Accessori Alimentatore CA INGRESSO: CA 100 V a 240 V 50/60 Hz 1000 mA

Consumo di corrente [NA30] Circa 16 W [NA10] Circa 12 W Consumo di corrente in standby Circa 0,4 W Autonomia batteria in uso (Bluetooth® : modalità SBC) [NA30] Modalità normale: Circa 14 h* Modalità LP: Circa 20 h* [NA10] Modalità normale: Circa 10 h* Modalità LP: Circa 20 h* Tempo di carica della batteria (25 oC) Circa 3 h Dimensioni (L k A k P) [NA30] 244 mm k 144 mm k 48 mm [NA10] 204 mm k105 mm k 41 mm (con copertura) 200 mm k 99 mm k 29 mm (senza copertura) Peso [NA30] Circa 930 g [NA10] Circa 520 g (con copertura) Circa 415 g (senza copertura) ITALIANO SC-NA30&10EG_VQT5C38.book 17 ページ Temperatura di esercizio da 0 oC a i40 oC Intervallo temperatura in carica 10 oC a i35 oC Umidità di esercizio da 35% a 80% di umidità relativa (non condensante)

• Le specifiche possono essere modificate senza preavviso.
• Il peso e le dimensioni sono approssimate.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.
• Con il metodo di misura prescritto. VQT5C38 Nota

• Épuisez la batterie avant le désassemblage. (Précautions concernant la batterie > 18)
• Conservez les protections et les vis hors de portée des enfants pour éviter qu’ils les avalent. Le seguenti istruzioni non servono per scopi di riparazione ma per lo smaltimento di questa unità. Una volta smontata, questa unità non è ripristinabile. Quando si smaltisce questa unità, estrarre le batterie installate e riciclarle.
• Esaurire le batterie prima di smontare. (Per le avvertenze sulle batterie > 34)
• Tenere i componenti e le viti fuori della portata dei bambini, per evitare che li possano ingerire. Las siguientes instrucciones no están previstas para la reparación de este aparato. Una vez que este aparato haya sido desarmado, la devolución queda sin efecto. Al desechar este aparato, retire la batería instalada en este aparato para su reciclaje.
