BEDIENUNGSANLEITUNG SC-NA10 PANASONIC

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

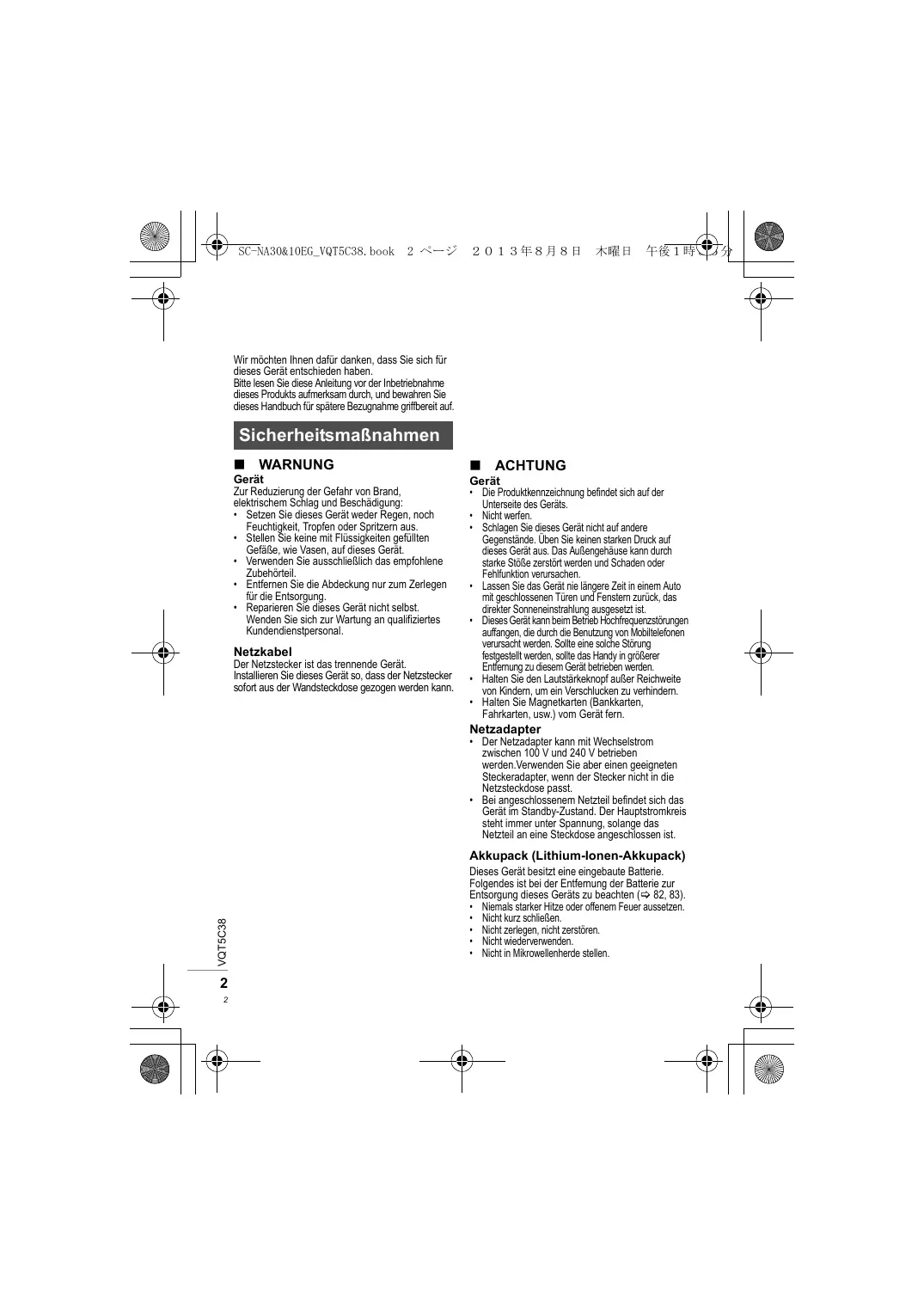

Sicherheitsmaßnahmen

■ WARNING

Gerät

Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
• Verwenden Sie ausschließlich das empfohlene Zubehörteil.
• Entfernen Sie die Abdeckung nur zum Zerlegen für die Entsorgung.
• Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.

Netzkabel

Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

■ ACHTUNG

Gerät

• Die Produktkennzeichnung befindet sich auf der Unterseite des Geräts.
- Nicht werfen.
- Schlagen Sie dieses Gerät nicht auf andere Gegenstände. Üben Sie keinen starken Druck auf dieses Gerät aus. Das Außengehäuse kann durch starke Stöße zerstört werden und Schaden oder Fehlfunktion verursachen.
- Lassen Sie das Gerät nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
- Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
- Halten Sie den Lautstärkeknopf außer Reichweite von Kindern, um ein Verschlucken zu verhindern.
- Halten Sie Magnetkarten (Bankkarten, Fahrkarten, usw.) vom Gerät fern.

Netzadapter

• Der Netzadapter kann mit Wechselstrom zwischen 100 V und 240 V betrieben werden. Verwenden Sie aber einen geeigneten Steckeradapter, wenn der Stecker nicht in die Netzsteckdose passt.
• Bei angeschlossenem Netzteil befindet sich das Gerät im Standby-Zustand. Der Hauptstromkreis steht immer unter Spannung, solange das Netzteil an eine Steckdose angeschlossen ist.

Akkupack (Lithium-Ionen-Akkupack)

Dieses Gerät besitzt eine eingebaute Batterie. Folgendes ist bei der Entfernung der Batterie zur Entsorgung dieses Geräts zu beachten ( 82, 83).

• Niemals starker Hitze oder offenem Feuer aussetzen.
• Nicht kurz schließen.
• Nicht zerlegen, nicht zerstören.
• Nicht wiederverwenden.
  • Nicht in Mikrowellenherde stellen.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

CE1731

Konformitätserklärung (DoC)

"Panasonic Corporation" bestätigt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 1999/5/EC entspricht.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren R&TTE-Produkten von unserem KE-Server herunterladen:

http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH,

Das Produkt ist für den allgemeinen Bedarf vorgesehen. (Kategorie 3)

Über Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

Dieses Gerät verwendet ein 2,4 GHz Frequenzband.

Zertifizierung dieses Geräts

• Dieses Gerät entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzgesetz zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.
  • Die unten genannten Handlungen sind in einigen Ländern strafbar:
  – Ein Auseinanderbauen oder Modifizieren des Geräts.
  – Ein Entfernen der Spezifikationskennzeichnungen.

Nutzungsbeschränkungen

• Die draftlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden.
• Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder einige Funktionen können sich unterscheiden.
• Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen, ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System.
• Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen.

Einsatzbereich

Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m. Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen, abnehmen.

Interferenz von anderen Geräten

• Dieses Gerät kann aufgrund von Funkwelleninterferenzen nicht korrekt funktionieren und es können Störungen wie Rauschen und Tonsprünge auftreten, wenn dieses Gerät zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses Gerät könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation, etc. zu stark sind.

Verwendungszweck

• Dieses Gerät ist nur für die normale, allgemeine Verwendung bestimmt.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc).

Lizenzen

• Android und Google Play sind Markenzeichen von Google Inc.
• Die Wortmarke Bluetooth® und das Bluetooth®-Logo sind Eigentum der Bluetooth SIG, Inc. und werden von der Panasonic Corporation unter Lizenz verwendet. Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer.
• Das Urheberrecht der aptX®-Software liegt bei CSR plc oder ihren Konzerngesellschaften. Alle Rechte vorbehalten.
  Die Marke aptX® und das aptX-Logo sind Markenzeichen von CSR plc oder einer ihrer Konzerngesellschaften und können in einem oder mehreren Ländern eingetragen sein.

Wartung

Schalten Sie das Gerät ab und wischen Sie es mit einem trockenen, weichen Tuch ab. Stecken Sie den Netzadapter aus, wenn ein solcher benutzt wird.

• Wenn es stark verschmutzt ist, entfernen Sie den Schmutz mit einem nassen, stark ausgewrungenen Tuch, danach wischen Sie es mit einem trockenen, weichen Tuch ab.
• Verwenden Sie keine Lösungsmittel. wie Benzin, Verdünnungsmittel Alkohol, Öl, Reinigungsmittel usw., da sie das Außengehäuse beschädigen bzw. die Beschichtung entfernen könnten.
• Lesen Sie vor der Verwendung eines chemisch behandelten Tuches die dem Tuch beigefügte Anleitung.

Inhaltsverzeichnis

Sicherheitsmaßnahmen....2

Über Bluetooth ^® 4

Lizenzen 4

Wartung 4

Zubehör 5

Benutzung der Bedienelemente (SC-NA30)...... 6

Benutzung der Bedienelemente (SC-NA10)....7

Zur Leistung dieses Geräts 8

Über den DC OUT-Anschluss (USB)...... 9

Anhören von Audio über ein Bluetooth®-Gerät 10

Verbindung über das Bluetooth®-Menü 10

Verbindung per Tastendruck (Verbindung über NFC) 11

Ändern der Kommunikationsqualität 12

Trennen der Bluetooth®-Verbindung 12

Verwenden des LP-Modus 13

AUX-Eingang verwenden 13

Automatische Abschaltung 13

Anrufe mit Freisprecheinrichtung empfangen.... 14

Zurücksetzen auf die Werkseinstellungen.... 14

Fehlerbehebung 15

Technische Daten.... 16

Entfernen des Akkus zur Entsorgung dieses Geräts 82

Zubehör

Überprüfen Sie bitte das mitgelieferte Zubehör vor Inbetriebnahme des Geräts.

□ 1 Netzadapter

1 Netzkabel

□ 1 Transporttasche (Nur SC-NA30)

Hinweis

- Verwenden Sie das Netzkabel nicht mit anderen Geräten.

Benutzung der Bedienelemente (SC-NA30)

AUS

Halten Sie das Gerät beim Bedienen mit einer Hand fest, damit es nicht herunterfällt.

EIN

2 3

Wenn das Gerät eingeschaltet ist, ist das ausfahrbare Panel abgesenkt, so dass die Regler bedient werden können.

Rückansicht

RESET AUXIN DC OUT 5V TA DC IN 12V 7

1 Ausfahrbares Panel
2 Knöpfe für BÄSSE/HÖHEN

• Zum Anpassen tiefer/hoher Klänge

3 Lautstärkeknopf zum Anpassen der Lautstärke

- Wenn die maximale oder minimale Lautstärke erreicht wurde, werden Sie durch einen Signalton darüber benachrichtigt.

4 RESET-Schalter [ RESET ]

- Verwenden Sie eine Büroklammer o. ä. zum Drücken des Schalters, wenn das Gerät nicht richtig funktioniert, z. B. wenn es sich nicht ein- bzw. ausschalten lässt.

5 AUX IN Buchse (⇒ 13)
6 DC OUT-Buchse
- Verwenden Sie ein USB-Kabel (im Handel erhältlich) mit diesem Port. (⇒ 9)
7 DC IN-Anschluss

8 Batterieanzeige (rot)
9 Bluetooth®-Anzeige (blau)
10 LP-Modusanzeige (grün)
11 NFC-Touch-Bereich ( 11)
12 Bereitschafts-/Ein-Schalter [⏻/I]
13 Bluetooth® Kopplungstaste (⇒ 10)/Play-Taste/Pause-Taste/Anruftaste (⇒ 14)
14 LP-Taste [LP]
15 Mikrofon ( 14)

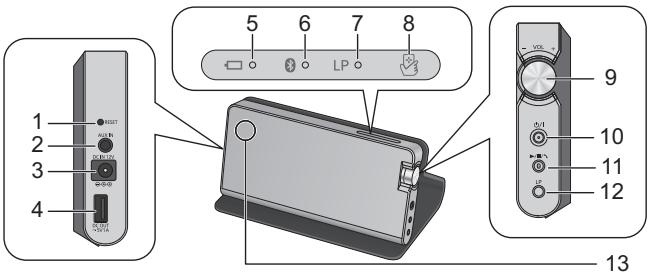

Benutzung der Bedienelemente (SC-NA10)

■ Verwendung des Covers und Bedienung des Geräts

So verwenden Sie die Abdeckung

Abdeckung

Platzieren Sie das Gerät mit der Unterseite in der Antirutsch-Nut.

Betrieb des Geräts

Halten Sie das Gerät beim edienen mit einer Hand fest A

Halten Sie das Gerät beim Bedienen mit einer Hand fest, damit es nicht herunterfällt.

1 2 3 4 5 6 7 8 LP 9 10 11 12 13

1 RESET-Schalter [ RESET ]

- Verwenden Sie eine Büroklammer o. ä. zum Drücken des Schalters, wenn das Gerät nicht richtig funktioniert, z. B. wenn es sich nicht ein- bzw. ausschalten lässt.

2 AUX IN Buchse ( 13)

3 DC IN-Anschluss

4 DC OUT-Buchse

- Verwenden Sie ein USB-Kabel (im Handel erhältlich) mit diesem Port. (⇒ 9)

5 Batterieanzeige (rot)

6 Bluetooth®-Anzeige (blau)

7 LP-Modusanzeige (grün)

8 NFC-Touch-Bereich ( 11)

9 Lautstärkeknopf zum Anpassen der Lautstärke

• Zum Bedienen des Knopfs legen Sie den Daumen auf den Knopf wie unter A gezeigt und drehen den Knopf vertikal.
• Wenn die maximale oder minimale Lautstärke erreicht wurde, werden Sie durch einen Signalton darüber benachrichtigt.

10 Bereitschafts-/Ein-Schalter [⏻/l]

11 Bluetooth® Kopplungstaste (⇒ 10)/Play-Taste/Pause-Taste/Anruftaste (⇒ 14)

12 LP-Knöpfe [LP]

13 Mikrofon ( 14)

Zur Leistung dieses Geräts

Dieses Gerät besitzt eine eingebaute Batterie. Laden Sie bitte die Batterie vor dem Erstgebrauch dieses Geräts.

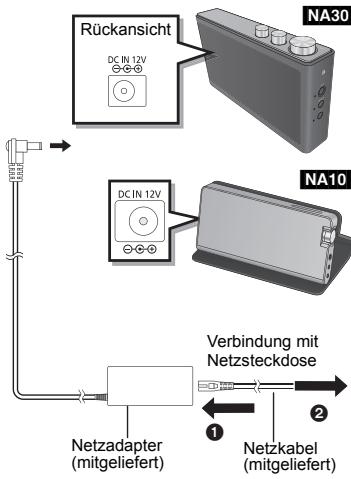

Batterie laden

1 Verbinden Sie das Netzkabel mit dem Netzadapter.

- Das Netzkabel muss in der Reihenfolge ①, ② angeschlossen werden. Sorgen Sie für feste Verbindungen.

2 Schließen Sie bei ausgeschaltetem Gerät den Netzadapter an den DC IN-Anschluss an.

- Wenn eine Aufladung benötigt wird, leuchtet die Batterieanzeige (rot). Nach beendeter Aufladung schaltet sich die Batterieanzeige aus.

Informationen zum Batteriestatus

Batterieanzeige (rot) (⇒ 6, 7)	Verbleibende Batteriedauer
Schnelles Blinken (im Abstand von ca. 1 Sekunde)	Weniger als 5%^*1
Langsames Blinken (im Abstand von ca. 2 Sekunden)	Weniger als 15%^*1

Rückansicht DC IN 12V NA30 DC IN 12V NA10 Verbindung mit Netzsteckdose Netzadapter (mitgeliefert) Netzkabel (mitgeliefert)

^*1 Diese Batteriestatus des Geräts dienen nur der Orientierung. Sie können entsprechend den Gebrauchsbedingungen variieren.

Batteriedauer bei Betrieb/Batterieladezeit/Anzahl der Aufladungen

	NA30	NA10
Batteriedauer bei Betrieb	Ca. 14 Stunden*2	Ca. 10 Stunden*2
Batteriedauer bei Betrieb (LP-Modus)	Ca. 20 Stunden*2	Ca. 20 Stunden*2
Batterieladezeit	Ca. 3 Stunden*3	Ca. 3 Stunden*3
Anzahl der Aufladungen	Ca. 500-mal	Ca. 500-mal

^*2 Gemessen mit der vom Hersteller festgesetzten Testmethode [verbunden mit Bluetooth ^® , Einsatz bei Umgebungstemperatur von 25 °C]
*3 Bei Aufladung bei Umgebungstemperatur von 25 °C nach erschöpfter Batterie.

■ Verwenden des an eine Netzsteckdose angeschlossenen Geräts

Drücken Sie [Ö/l], um dieses Gerät einzuschalten. Wenn Sie den Netzadapter anschließen, bevor Sie das Gerät einschalten, können Sie das Gerät mit Steckdosenstrom betreiben.

• Die Aufladung dauert länger, wenn das Gerät eingeschaltet ist.

Hinweis

• Verwenden Sie ausschließlich den mitgelieferten Netzadapter.
• Wenn dieses Gerät über einen längeren Zeitraum nicht verwendet wird, laden Sie den eingebauten Akku mindestens einmal alle sechs Monate auf, um eine Verschlechterung zu verhindern.
• Der Ladevorgang kann nicht beginnen, wenn der Akkustand ausreichend hoch ist, auch wenn der Akku nicht vollständig geladen ist.
• Es wird empfohlen die Batterie bei einer Temperatur zwischen 10 °C und 35 °C aufzuladen. Die Batterieanzeige (rot) kann blinken und die Aufladung kann nicht möglich sein, wenn man sich außerhalb des empfohlenen Temperaturbereiches befindet.
• Die Batterie könnte sich nicht aufladen, wenn die Umgebungstemperatur während oder sofort nach dem Vorgang hoch ist, obwohl sie sich im empfohlenen Temperaturbereich befindet. In diesem Fall nicht weiter verwenden sondern abkühlen lassen.
• Um Sicherheit zu gewährleisten kann das Gerät bei einem übermäßigen Eingangssignal automatisch unterbrochen und ausgeschaltet werden.
• Durch die Nutzung des DC OUT-Anschlusses verringert sich die Betriebszeit.

Über den DC OUT-Anschluss (USB)

Der DC OUT-Anschluss dieses Geräts dient der Stromversorgung/-Aufladung eines angeschlossenen Geräts (Nennwert: 5 V/1 A). Beachten Sie, dass die Ports nicht zu anderen Zwecken als zur Stromversorgung/-Aufladung verwendet werden können. Beachten Sie, dass bei ausgeschaltetem Gerät ein Aufladen nicht möglich ist.

Vorbereitung

Schalten Sie das Gerät ein.

1 Verbinden Sie das Gerät mithilfe eines USB-Kabels (im Handel erhältlich) mit einem kompatiblen Gerät.
2 Wenn das Gerät vollständig geladen ist, entfernen Sie das USB-Kabel (im Handel erhältlich) vom DC OUT-Anschluss.

Rückansicht USB-Kabel (im Handel erhältlich) NA30 NA10 Verbindung mit kompatiblem Gerät

Hinweis

• Es ist ein mit Ihrem Gerät kompatibles Kabel erforderlich. Ist im Lieferumfang Ihres Geräts ein Kabel enthalten, verwenden Sie dieses.
• Auch wenn Sie ein Kabel verwenden, das zum DC OUT-Anschluss dieses Geräts kompatibel ist, kann Ihr Gerät möglicherweise nicht aufgeladen werden. Verwenden Sie in diesem Fall das mit Ihrem Gerät mitgelieferte Ladegerät.
• Je nach Ihrem Gerät sind andere als die angegebenen Lademethoden möglicherweise nicht erlaubt. Lesen Sie vor dem Gebrauch die Bedienungsanleitung Ihres Geräts.
• Schließen Sie kein Gerät mit einem Nennwert von über 5 V/1 A an dieses Gerät an. Dies kann zu Fehlfunktionen führen.
• Um zu überprüfen, ob der Ladevorgang abgeschlossen ist, sehen Sie auf dem Bildschirm des angeschlossenen Geräts nach, etc.
• Stecken Sie das kompatible Kabel nach dem Aufladen aus.

Anhören von Audio über ein Bluetooth®-Gerät

Vorbereitung

Aktivieren Sie die Bluetooth®-Funktion des Geräts, mit welchem eine Verbindung hergestellt werden soll, und bringen Sie es näher an dieses Gerät.

• Verwenden Sie ein Bluetooth®-Gerät innerhalb einer ungefähren Reichweite von 10 m von diesem Gerät.
• Wenn Sie ein mit NFC (Near Field Communication) kompatibles Bluetooth®-Gerät verwenden möchten, fahren Sie mit "Verbindung per Tastendruck (Verbindung über NFC)" fort. (⇒ 11)

Verbindung über das Bluetooth®-Menü

■ Kopplung mit Bluetooth®-Gerät

1 Drücken Sie [⏻/l], um dieses Gerät einzuschalten.

Die Bluetooth® Anzeige (blau) blinkt langsam.

• Bei erstmaliger Verwendung des Geräts (werkseitige Einstellung):
  Die Bluetooth® Anzeige (blau) blinkt schnell.
  → Das Gerät wechselt in das Kopplungs-Standby. → Fahren Sie mit Schritt 3 fort.

2 Halten Sie [ ✉ ] gedrückt bis die Bluetooth® Anzeige (blau) schnell blinkt.

Das Gerät wechselt in das Kopplungs-Standby.

3 Wählen Sie "SC-NA30" oder "SC-NA10" aus dem Bluetooth®-Menü des Bluetooth®-Geräts.

Wenn das Bluetooth®-Gerät gekoppelt und verbunden wurde, leuchtet die Bluetooth®-Anzeige (blau) am Gerät auf.

• Bei Aufforderung zur Eingabe des Zugangsschlüssels "0000" eingeben.
• Wenn das Bluetooth® System die Bluetooth® Kopplungseinstellung und die Bluetooth® Anschlusseinstellung betreiben muss, sind beide Einstellungen auszuführen.

4 Starten Sie die Wiedergabe von Musik, eines Films, etc. auf Ihrem Bluetooth®-Gerät.

• Die Lautstärke kann mithilfe des Lautstärkereglers eingestellt werden.

Wenn die maximale oder minimale Lautstärke erreicht wurde, werden Sie durch einen Signalton darüber benachrichtigt.

Anhören von Audio über ein angekoppeltes Gerät

Wenn dieses Gerät eingeschaltet ist, blinkt die Bluetooth®-Anzeige (blau) langsam, um darauf hinzuweisen, dass sich das Gerät im Verbindungs-Standby-Modus befindet. Bitte führen Sie die Schritte 3 und 4 aus.

- Wenn das Gerät eingeschaltet wird, wird es mit dem zuletzt verwendeten Bluetooth®-Gerät verbunden. Führen Sie an diesem Punkt bitte Schritt 4 aus.

Nur für NFC-kompatible Android™-Geräte

Durch einfaches Platzieren eines NFC-kompatiblen (Near Field Communication) Bluetooth®-Geräts auf diesem Gerät können Sie alle Vorbereitungen einschließlich Registrierung eines Bluetooth®-Geräts sowie Herstellen einer Verbindung ausführen.

Vorbereitung

Aktivieren der NFC-Funktion des Bluetooth®-Geräts

1 Laden Sie die App "Panasonic Music Streaming" (kostenlos) von Google Play™ auf Ihr Bluetooth®-Gerät herunter.

- Geben Sie "Panasonic Music Streaming" in das Suchfeld von Google Play™ ein und suchen Sie. → Wählen Sie "Panasonic Music Streaming", um die App herunterzuladen.

2 Starten Sie die App "Panasonic Music Streaming" auf Ihrem Bluetooth®-Gerät.

• Folgen Sie den Anweisungen auf dem Bildschirm Ihres Geräts.
• Verwenden Sie immer die aktuelle Version der App.

3 Nähern Sie Ihr Gerät dem NFC-Touch-Bereich dieses Geräts und halten Sie es in dieser Position.

(Bis ein Pop-Up-Fenster auf Ihrem Gerät anzeigt, dass die Verbindung hergestellt wurde.)

Wenn Ihr Gerät von diesem Gerät erkannt wird, wird ein Signalton ausgegeben.

- Wenn das Bluetooth®-Gerät gekoppelt und verbunden wurde, leuchtet die Bluetooth®-Anzeige (blau) am Gerät auf. Wenn das Bluetooth®-Gerät registriert und die Verbindung hergestellt ist, entfernen Sie das Gerät vom Lautsprecher.

- Wenn die Bluetooth® Anzeige (blau) nicht aufleuchtet, obwohl Sie sich dem NFC-Touch-Bereich genähert haben, ändern Sie die Touch-Position.

4 Starten Sie die Wiedergabe von Musik, eines Films, etc. auf Ihrem Bluetooth®-Gerät.

■ Verbindung mit einem anderen Gerät

Wenn Sie diesem Gerät ein anderes Gerät nähern, können Sie die Bluetooth®-Verbindung aktualisieren. Die Verbindung zum zuvor verbundenen Gerät wird automatisch unterbrochen.

Ändern der Kommunikationsqualität

Sie können die Übertragungsgeschwindigkeit ändern, um der Sound-Qualität oder Konnektivität Vorrang zu geben.

- Die Standardeinstellung ist "Schwerpunkt auf Klangqualität". Wenn der Sound unterbrochen wird, wählen Sie "Schwerpunkt auf Konnektivität".

Während Sie [LP] gedrückt halten, halten Sie mindestens 4 Sekunden lang [✗] gedrückt.

Schwerpunkt auf Konnektivität:

Es erklingt einmal ein Signalton, und die blaue Bluetooth®-Anzeige (blau) sowie die grüne LP-Modusanzeige (grün) blinken einmal.

Schwerpunkt auf Klangqualität:

Es erklingt zweimal ein Signalton, und die Blaue Bluetooth®-Anzeige (blau) sowie die grüne LP-Modusanzeige (grün) blinken zweimal.

Hinweis

- Drücken Sie [LP] und innerhalb von 2 Sekunden [✗]. Wenn [✗] nach Ablauf dieses Zeitlimits gedrückt wird, wird die LP-Moduseinstellung geändert.

Trennen der Bluetooth®-Verbindung

• Schalten Sie dieses Gerät oder das System aus.
• Stoppen/deaktivieren Sie die Bluetooth®-Übertragung des Geräts.
  • (Nur für NFC-kompatible Geräte)

Nähern Sie Ihr Gerät dem NFC-Touch-Bereich und halten Sie es in dieser Position.

Hinweis

• Dieses Gerät kann nur mit einem Gerät auf einmal verbunden werden.
• Dieses Gerät kann bis zu 8 Geräte registrieren.

Wenn die Anzahl der registrierten Geräte die Obergrenze überschreitet, wird das Gerät ersetzt, mit dem am längsten keine Bluetooth®-Verbindung hergestellt wurde. Die Registrierung des Geräts wird dadurch aufgehoben. Registrieren Sie das Gerät erneut, um es wieder zu verwenden.

• Wenn das Gerät, das mit dem Netzadapter verbunden ist, von einem Bluetooth®-Gerät ausgewählt wurde, wird das Gerät automatisch eingeschaltet, sofern es ausgeschaltet ist, und es wird eine Bluetooth®-Verbindung hergestellt.
• Sind Bild und Ton während der Wiedergabe nicht synchron, starten Sie die verwendete Wiedergabe-App neu. Besteht das Problem weiterhin, verbinden Sie das Bluetooth® Gerät und dieses Gerät über ein Audiokabel (im Handel erhältlich) miteinander.
• Die Verbindung per Tastendruck funktioniert möglicherweise je nach verwendetem Gerätetyp nicht ordnungsgemäß.
• Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder einige Funktionen können sich unterscheiden.
• Details finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Verwenden des LP-Modus

In diesem Modus wird der Energieverbrauch der Batterie minimiert, indem die Lautsprecherausgabe verringert wird. ( 8)

Halten Sie [LP] mindestens 2 Sekunden lang gedrückt, bis die grüne LP-Modusanzeige (grün) aufleuchtet.

Der LP-Modus ist nun aktiviert.

- Halten Sie [LP] mindestens 2 Sekunden lang gedrückt, um die Einstellung auf den Normalmodus zurückzusetzen.

Hinweis

• Auch wenn der Netzadapter angeschlossen ist, bleibt der LP-Modus aktiviert.
• Im LP-Modus kann die Lautstärke des Geräts nicht erhöht werden, auch nicht, wenn der Lautstärkeregler bedient wird.
• Durch das Ausschalten des LP-Modus kann die Lautstärke plötzlich hochspringen. Reduzieren Sie die Lautstärke, bevor Sie den LP-Modus ausschalten.

AUX-Eingang verwenden

Sie können den Ton über den AUX IN Buchse ( 6, 7) hören, wenn das Gerät an das System mit dem Audiokabel (im Handel erhältlich) angeschlossen ist.

Hinweis

• Bei Verwendung des AUX-Eingangs hat dieser Vorrang vor den Bluetooth®- und NFC-Funktionen. (Durch Drücken auf [ ✉ ] besteht die Möglichkeit, Anrufe über die Freisprecheinrichtung zu empfangen, wenn es sich um einen Anruf von einem System handelt, das an Bluetooth® angeschlossen ist. 14)
• Die Einstellung von Bluetooth® ändert sich nicht, auch wenn das Audiokabel (im Handel erhältlich) in die AUX IN-Buchse eingesteckt wird.
• Wenn Sie den AUX-Eingang verwenden, kann die Lautstärke je nach angeschlossenem Gerät niedrig erscheinen. Überprüfen Sie in diesem Fall, ob die Lautstärkebegrenzung am Gerät geändert werden kann. Detaillierte Informationen finden Sie in der Bedienungsanleitung des Geräts.
• Wenn ein Audiokabel (im Handel erhältlich) während der Audiowiedergabe mit einer Bluetooth®-Verbindung eingesteckt wird, kann ein Rauschen auftreten. Stoppen Sie in diesem Fall die Wiedergabe auf dem Gerät, das über Bluetooth® angeschlossen ist.

Automatische Abschaltung

Dieses Gerät schaltet sich automatisch aus, wenn kein Audioeingang vorhanden ist und es etwa 10 Minuten lang nicht betrieben wird.

Hinweis

• Wenn bei angeschlossenem Netzadapter der AUX IN-Anschluss verwendet wird, ist diese Funktion nicht verfügbar.
• Diese Funktion funktioniert auch dann, wenn die Musik bei leiser Lautstärke am angeschlossenen System wiedergegeben wird.
• Diese Funktion könnte je nach angeschlossenem Gerät nicht funktionieren.
• Wenn die DC OUT-Buchse verwendet wird, ist diese Funktion nicht verfügbar.

NA30

- Wenn das Gerät auf die Standardeinstellungen zurückgesetzt oder die automatische Abschaltung aktiviert wird, bleibt das ausfahrbare Panel abgesenkt, wenn das Gerät ausgeschaltet wird. Drücken Sie zweimal auf [Ü/l], damit das ausfahrbare Panel erhöht bleibt, wenn das Gerät ausgeschaltet wird.

Anrufe mit Freisprecheinrichtung empfangen

Wenn Sie einen Anruf am Mobiltelefon, das an dieses Gerät angeschlossen ist, empfangen Bluetooth ^® , können Sie mit diesem Gerät freihändig telefonieren.

Vorbereitung

Verbinden Sie dieses Gerät und das Mobiltelefon mit Bluetooth®.

■ Anrufe empfangen

Drücken Sie [ ✉], wenn das Gerät läutet.

- Wenn Sie einen Anruf empfangen, blinkt die Bluetooth®-Anzeige (blau) am Gerät.

- Sprechen Sie in das Mikrofon (⇒ 6, 7) am Gerät.

Anruf beenden

Drücken Sie [ ✉ ].

Hinweis

• Stellen Sie die Lautstärke während des Gesprächs mit dem Lautstärkeknopf am Gerät ein.
• Wenn das Mobiltelefon und das Gerät über Bluetooth® verbunden sind, kann das Gerät auch die eingehende Sprache ausgeben, selbst wenn Sie einen Anruf erhalten und eine Unterhaltung auf dem Mobiltelefon führen. Um mit dem Gerät von einem Telefonat über die Freisprecheinrichtung zu einem Telefonat nur mit dem Mobiltelefon zu wechseln, bedienen Sie das Mobiltelefon.
• Wenn während der Audiowiedergabe mithilfe einer Bluetooth®-Verbindung ein Anruf eingeht, wechselt der Sound automatisch zum Klingelton.
  Wenn ein Anruf eingeht, während der AUX-Eingang verwendet wird, wechselt der Sound automatisch zum Klingelton des Mobiltelefons, das mit Bluetooth® verbunden ist.
• Wenn Sie andere Geräte dem NFC-Touch-Bereich nähern, wenn Sie einen Anruf empfangen, Bluetooth® wird die Verbindung nicht schalten.
• Um den Klingelton stumm zu schalten, drehen Sie den Lautstärkeregler des Geräts auf [- VOL], bis kein Ton mehr zu hören ist.
• Einige Apps für Mobiltelefone sind möglicherweise nicht für Freisprecheinrichtungen verfügbar.
• An einem Ort mit schlechtem Mobilfunkempfang, kann es schwieriger sein, eine Unterhaltung zu führen. Verwenden Sie das Mobiltelefon an einem Ort mit gutem Empfang.
• An Orten mit beträchtlichem Stimmecho, z.B. in der Nähe von Wänden, gestalten sich Konversationen möglicherweise schwieriger. Entfernen Sie das Gerät von der Wand oder reduzieren Sie die Lautstärke, bevor Sie das Gerät verwenden.

Zurücksetzen auf die Werkseinstellungen

Führen Sie den folgenden Vorgang aus, wenn Sie Informationen zu gekoppelten Geräten, etc. löschen möchten.

Vorbereitung

Schalten Sie das Gerät aus und stecken Sie den Netzadapter aus.

Halten Sie [⏻/l] 10 Sekunden lang gedrückt, bis die Bluetooth®-Anzeige (blau) und die LP-Modus-Anzeige (grün) zweimal blinken.

Die Informationen des Kopplungsgeräts werden durch das Reset gelöscht. Die Kopplung muss daher erneut ausgeführt werden. Löschen Sie die Kopplungsinformationen für dieses Gerät vom Bluetooth®-Gerät und führen Sie dann den Kopplungsvorgang erneut aus. (⇒ 10, 11)

Fehlerbehebung

Bevor Sie den Kundendienst in Anspruch nehmen, sollten Sie die folgenden Zustände überprüfen. Sind Sie bei irgendeinem der Punkte im Zweifel oder lassen sich Ihre Probleme nicht durch die im Folgenden angegebenen Lösungen lösen, wenden Sie sich bitte an Ihren Fachhändler.

NA30

Das ausfahrbare Panel funktioniert nicht richtig.

- Wenn das Gerät auf die Standardeinstellungen zurückgesetzt oder die automatische Abschaltung aktiviert wird, bleibt das ausfahrbare Panel abgesenkt, wenn das Gerät ausgeschaltet wird. Drücken Sie zweimal auf [Ö]l, damit das ausfahrbare Panel erhöht bleibt, wenn das Gerät ausgeschaltet wird.

Der Sound des Geräts ist abgeschnitten.

• Das gleichzeitige Verwenden von anderen 2,4 GHz-Geräten, wie Mikrowellen, schnurlosen Telefonen, etc., kann zu Verbindungsunterbrechungen führen. Erhöhen Sie die Entfernung zwischen diesem System und diesen Geräten.
• Bringen Sie das Gerät nicht an einen Ort, an dem Radiowellen blockiert werden, wie beispielsweise in einem Metallschrank.
• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bewegen Sie das Gerät näher an dieses System. (Siehe "Über Bluetooth®" ⇒ 4)
• Entfernen Sie alle Hindernisse zwischen diesem System und dem Gerät.
  • Schalten Sie alle WLAN-Geräte aus.
• Wählen Sie "Schwerpunkt auf Konnektivität" für eine stabile Kommunikation. (Siehe "Andern der Kommunikationsqualität" ⇒ 12)
• Wenn ein PC und dieses Gerät über Bluetooth® verbunden sind, überprüfen Sie die Einstellung des Sound-Ausgabeziels des PC. Wenn der Sound springt oder nicht richtig ausgegeben wird, führen Sie "Zurücksetzen auf die Werkseinstellungen" (⇒ 14) aus und registrieren Sie dieses Gerät erneut auf das Bluetooth®-Gerät. (⇒ 10, 11)
• Je nach dem an dieses Gerät angeschlossenen Gerät, kann der Sound abgeschnitten werden oder es kann Rauschen erzeugt werden. Wenn dies passiert, reduzieren Sie die Lautstärke des Geräts.

- Wenn sowohl der AUX-Eingang als auch der DC IN-Anschluss verwendet werden, kann je nach angeschlossenem Gerät ein Rauschen auftreten. Trennen Sie in diesem Fall die Verbindung mit dem Netzkabel.

Die Lautstärke erhöht sich nicht.

• Überprüfen Sie die Lautstärke dieses Geräts oder des Bluetooth®-Geräts.
• Im LP-Modus kann die Lautstärke des Geräts nicht erhöht werden, auch nicht, wenn der Lautstärkeregler bedient wird. Schalten Sie in diesem Fall den LP-Modus aus. (⇒ 13)

Das Gerät kann nicht verbunden werden.

• Nehmen Sie Bezug auf die Bedienungsanleitung des Geräts und führen Sie die Kopplung erneut durch. (Siehe "Kopplung mit Bluetooth®-Gerät" ⇒ 10)
• Stellen Sie sicher, dass dieses Gerät nicht mit einem anderen Gerät verbunden ist.
• Die Registrierungsdaten dieses Geräts wurden möglicherweise vom Bluetooth®-Gerät gelöscht. Registrieren Sie dieses Gerät erneut.
• Löschen Sie zunächst die Registrierungsdaten dieses Geräts über das Bluetooth®-Menü etc. des Bluetooth®-Geräts und versuchen Sie, das Gerät erneut zu registrieren. (⇒ 14)

Das Gerät ist angeschlossen, aber es ist kein Ton über das System zu hören.

• Für einige Geräte mit integriertem Bluetooth® müssen Sie den Audioausgang manuell auf "SC-NA30" oder "SC-NA10" stellen. Lesen Sie für Details die Bedienungsanleitung des Geräts.
• Wenn die AUX IN-Buchse verwendet wird, hat die Buchse Vorrang vor der Bluetooth®- Funktion oder der NFC-Funktion.

Dieses Gerät funktioniert nicht ordnungsgemäß. Dieses Gerät schaltet sich beispielsweise plötzlich aus oder alle Anzeigen blinken.

- Drücken Sie mit einer Büroklammer oder etwas ähnlichem auf [RESET]. (⇒ 6, 7)

Die Verbindung per Tastendruck (NFC-Funktion) funktioniert nicht.

- Schalten Sie die NFC-Funktion des Geräts ein.

Die Lautstärke ist leise, wenn das Gerät an ein Fernsehgerät über Bluetooth® angeschlossen ist.

- Lautstärke des Fernsehgeräts einstellen. Die Lautstärke des Kopfhörerausgangs kann mit der Lautstärke des Bluetooth®-Ausgangs, je nach Fernsehgerät gekoppelt werden. In diesem Fall stellen Sie die Lautstärke des Kopfhörereingangs am Fernsehgerät ein.

Technische Daten

Verstärker

RMS-Ausgangsleistung (Netzadapter)

Normal-Modus

NA30

10 % Gesamtklirrfaktor Front ch (beide durch ch betrieben) 5 W pro Kanal (1 kHz, 6 Ω) Subwoofer: 10 W pro Kanal (100 Hz, 3 Ω) Gesamte effektive Ausgangsleistung: 20 W

NA10

10 % Gesamtklirrfaktor Front ch (beide durch ch betrieben) 5 W pro Kanal (1 kHz, 6 Ω) Gesamte effektive Ausgangsleistung: 10 W

RMS-Ausgangsleistung (Akku)

Normal-Modus

NA30

10 % Gesamtklirrfaktor Front (beide durch ch betrieben): 4 W pro Kanal (1 kHz, 6 Ω) Subwoofer: 8 W pro Kanal (100 Hz, 3 Ω) Gesamte effektive Ausgangsleistung: 16 W

NA10

10 % Gesamtklirrfaktor Front ch (beide durch ch betrieben) 4 W pro Kanal (1 kHz, 6 Ω) Gesamte effektive Ausgangsleistung: 8 W

RMS-Ausgangsleistung (Netzadapter/Akku)

Langspiel (LP)-Modus:

NA30

10 % Gesamtklirrfaktor Front ch (beide durch ch betrieben) 2 W pro Kanal (1 kHz, 6 Ω) Subwoofer: 4 W pro Kanal (100 Hz, 3 Ω) Gesamte effektive Ausgangsleistung: 8 W

NA10

10 % Gesamtklirrfaktor Front ch (beide durch ch betrieben) 0,5 W pro Kanal (1 kHz, 6 Ω) Gesamte effektive Ausgangsleistung: 1 W

■ Lautsprecher-Abschnitt

Frontlautsprecher (L/R)

NA30

Typ: 1-Lautsprechersystem mit 1 Weg (vom Typ geschlossen) Einheit(en): 5 cm × 2 Impedanz: 6 Ω

NA10

Typ: 1-Lautsprechersystem mit 1 Weg (vom Typ Passivstrahler) Einheit(en): 4 cm × 2 Impedanz: 6 Ω

NA30 SUBWOOFER

Typ:

1 Lautsprechersystem des 1-Wege-Typs (Passivstrahler)

Einheit: 8 cm × 1

Impedanz: 3 Ω

Passivstrahler

NA30 Einheit: 8 cm × 2 NA10 Einheit: 8 cm × 1

Bluetooth®-Abschnitt

Bluetooth®-Systemspezifikation

Ver. 3.0

Klassifizierung von Wireless-Geräten

Klasse 2 (2,5 mW)

Unterstützte Profile

A2DP/AVRCP/HFP

Unterstützter Codec

aptX®, AAC, SBC

Frequenzband

2,4 GHz Band FH-SS

Reichweite

Ca. 10 m SichtlinieVoraussichtliche Entfernung für den DatenaustauschMessumgebung: Höhe 1,0 m

■ Mikrofonquerschnitt

Typ

Mono

■ Anschluss-Abschnitt

DC IN

12 V 3 A

AUX-Eingang

Stereo 3,5 mm -Buchse

DC OUT (USB-Typ A)

(5 V 1 A) Ausgabe nur bei eingeschaltetem Gerät

■ Zubehör-abschnitt

Netzadapter

EINGANG: Wechselstrom 100 V bis 240 V, 50/60 Hz, 1000 mA

AUSGANG: Gleichstrom 12 V, 3 A

Allgemeines

Stromversorgung

NA30DC 12 V 3 AInnenbatterie: 7,2 V (Li-Ion: 2900 mAh)

NA10DC 12 V 3 AInnenbatterie: 7,4 V (Li-Ion: 1240 mAh)

Stromverbrauch

NA30 Ca. 16 WNA10 Ca. 12 W

Stromverbrauch im Standby-Modus

Ca. 0,4 W

Batteriedauer bei Betrieb (Bluetooth®: SBC Modus)

NA30Normal-Modus: Ca. 14 Stunden*LP-Modus: Ca. 20 Stunden*NA10Normal-Modus: Ca. 10 Stunden*LP-Modus: Ca. 20 Stunden*

Batterieladezeit (25 °C)

Ca. 3 Stunden

Abmessungen (B × H × T)

NA30244 mm × 144 mm × 48 mmNA10204 mm × 105 mm × 41 mm (mit Abdeckung)200 mm × 99 mm × 29 mm (ohne Abdeckung)

Gewicht

NA30Ca. 930 gNA10Ca. 520 g (mit Abdeckung)Ca. 415 g (ohne Abdeckung)

Betriebstemperaturbereich

0 °C bis +40 °C

Ladetemperaturbereich

10 °C bis +35 °C

Betriebsluftfeuchtigkeitsbereich

35% bis 80% RH (keine Kondensation)

Hinweis

• Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
- Bei Gewicht und Abmessungen handelt es sich um ungefähre Angaben.
- Der Gesamtklirrfaktor wurde mit einem Digital-Spektralanalysator gemessen.
* Nach der vorschriftsgemäßen Messmethode.

Die folgenden Anweisungen sind nicht für Reparaturzwecke vorgesehen, sondern für die Entsorgung dieses Geräts. Dieses Gerät ist nicht wiederherstellbar, sobald es einmal zerlegt wurde.

Entnehmen Sie für die Entsorgung dieses Geräts den in diesem Gerät installierten Akku und recyclen Sie ihn.

• Entladen Sie vor der Zerlegung den Akku. (Für Vorsichtshinweise des Akkus 2)
• Bewahren Sie die Bögen und die Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.
