Tipo di prodotto	Cassa Bluetooth
Marca	Panasonic
Modello	SC-NE1EG
Dimensioni (L × A × P)	570 mm × 206 mm × 100 mm
Peso	Circa 2,7 kg
Alimentazione	AC 220-240 V, 50 Hz
Consumo elettrico	11 W (acceso), 0,2 W (standby)
Potenza di uscita	40 W RMS totale (2 × 20 W, 6 Ω, 1 kHz, 10% THD)
Altoparlanti	2 vie, bass-reflex: woofer 8 cm × 1/canale, tweeter 2,5 cm × 1/canale, impedenza 6 Ω
Versione Bluetooth	2.1 + EDR, Classe 2, portata ~10 m
Profili Bluetooth supportati	A2DP
Ingresso ausiliario	Jack stereo 3,5 mm (AUX)
Funzioni audio	Surround, EQ preimpostato (Heavy, Soft, Clear, Vocal, Flat), regolazione bassi/acuti, Dinamica dei bassi
Timer di spegnimento	Sì (30, 60, 90, 120 minuti)
Standby automatico	Sì (disattivabile)
Regolazione luminosità display	Sì (variabile)
Montaggio a parete	Possibile con supporti forniti (installazione da parte di un professionista consigliata)
Telecomando	Sì, con pila a bottone CR2025 (sostituibile)
Intervallo di temperatura di funzionamento	0 °C a +40 °C
Umidità di funzionamento	35 % a 80 % UR (senza condensa)
Manutenzione e pulizia	Scollegare prima della pulizia; usare un panno morbido e asciutto; evitare alcol, diluente, benzina
Pile e batteria	Pila a bottone al litio CR2025 per telecomando; non ricaricare, smontare, riscaldare >60 °C
Parti di ricambio e riparabilità	Non specificato dal produttore; per qualsiasi riparazione, contattare un servizio qualificato

Domande frequenti - SC-NE1EG PANASONIC

Come abbinare il mio telefono alla cassa SC-NE1EG?

Attiva il Bluetooth sul telefono. Sulla cassa, premi [3, AUX] per selezionare BLUETOOTH. Se PAIRING non viene visualizzato, premi [PLAY MENU] per selezionare NEW DEV., poi conferma con [OK]. Seleziona SC-NE1 nell'elenco Bluetooth del telefono. Se viene richiesto un codice, inserisci 0000.

Perché il suono è interrotto o a scatti in Bluetooth?

Assicurati che il telefono sia a meno di 10 m dalla cassa e che nessun ostacolo disturbi la trasmissione. Allontana altri dispositivi che utilizzano la banda 2,4 GHz (router Wi-Fi, forno a microonde). Puoi anche passare alla MODALITÀ 1 (priorità alla connettività) nel menu LINK MODE.

Come regolare bassi e alti?

Premi più volte [SOUND] fino a selezionare BASS o TREBLE. Usa i tasti [▲,▼] per regolare da -4 a +4, poi premi [OK] per confermare.

La cassa si spegne da sola, come disattivare lo standby automatico?

Premi più volte [SETUP] per selezionare AUTO OFF, poi scegli OFF con i tasti [▲,▼] e premi [OK]. Nota che lo standby automatico non funziona in modalità Bluetooth connesso.

Posso usare la cassa con un cavo AUX?

Sì, collega un cavo audio da 3,5 mm nella presa AUX della cassa e l'altra estremità al tuo dispositivo. Premi poi [3, AUX] per selezionare AUX. Puoi regolare il livello di ingresso tramite il menu INPUT LEVEL (NORMAL o HIGH).

Come sostituire la pila del telecomando?

Rimuovi il vano pile. Sostituisci con una pila a bottone CR2025 (al litio) rispettando la polarità (+ verso l'alto). Tieni la pila fuori dalla portata dei bambini. Non ricaricare, smontare o gettare nel fuoco.

Cosa fare se il telecomando non funziona più?

Verifica la pila e il suo orientamento. Se il problema persiste, cambia il codice del telecomando: sulla cassa in modalità AUX, tieni premuto [3/AUX] e premi [SOUND] finché non viene visualizzato REMOTE 2, poi sul telecomando, tieni premuti [OK] e [SOUND] per 4 secondi.

Come pulire la cassa?

Scollega la cassa dalla presa di corrente. Usa un panno morbido e asciutto. Per le macchie ostinate, inumidisci leggermente il panno, strizzalo bene, poi asciuga con un panno asciutto. Non usare mai alcol, diluente o benzina.

Posso montare la cassa a parete?

Sì, i supporti per montaggio a parete sono inclusi. L'installazione deve essere eseguita da un professionista qualificato. Segui le istruzioni del manuale: fissa i supporti al muro, appendi la cassa e fissala con il supporto di sicurezza e il cordino anticaduta.

Cosa fare se la cassa non emette alcun suono o mostra 'ERROR'?

Se appare 'ERROR', è stata eseguita un'operazione errata, ricomincia. Se viene visualizzato 'F[numero]', annota il codice, scollega la cassa e contatta il rivenditore. Puoi anche resettare la cassa: scollega il cavo di alimentazione, tieni premuto il tasto [O/I] e ricollega finché non viene visualizzato '--------'.

MANUALE UTENTE SC-NE1EG PANASONIC

Istruzioni per l'uso

Gebruiksaanwijzing

Sistema di diffusori wireless

La ringraziamo per l'acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il prodotto e conservare questo manuale per usi futuri.

Istruzioni per l'installazione incluse

Per l'installazione occorre rivolgersi a uno specialista qualificato.

Per un'installazione corretta, prima di iniziare il lavoro leggere attentamente queste istruzioni e le istruzioni per l'uso.

(Conservare queste istruzioni. Possono essere necessarie quando si eseguono operazioni di manutenzione o si sposta l'unità.)

Precauzioni di sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità, - Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare solo gli accessori consigliati.

Non rimuovere le coperture.

• Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.

Non introdurre oggetti metallici all'interno di questa unità.

Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata sulla targhetta.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione. Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega. Non utilizzare una spina o una presa di rete danneggiate.
• La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

Batteria a pastiglia (batteria al litio)

Pericolo d'incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare oltre i 60°C o bruciare. - Tenere la batteria a bottone fuori dalla portata dei bambini. Non mettere mai in bocca la batteria a bottone. Se viene ingerita, rivolgersi a un medico.

AVVERTENZA

Unità

• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, questa unità potrebbe essere soggetta a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima mite.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità, - Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato o altro spazio ristretto.

Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili. - Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Batteria a pastiglia (batteria al litio)

• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• All'inserimento accertarsi che i poli siano correttamente allineati.
• L'uso scorretto delle batterie può provocare perdite di elettrolito e causare incendi.

Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce. Non riscaldare o esporre a fiamme le batterie. - Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.

• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Il contrassegno di identificazione del prodotto è situato sul lato inferiore dell'unità.

Dichiarazione di conformità (DdC)

"Panasonic Corporation" dichiara che il prodotto è conforme ai requisiti essenziali e alle altre norme pertinenti della Direttiva 1999/5/CE.

I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal nostro server per le DdC: http://www.doc.panasonic.de

Contatti del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Amburgo, Germania

Questo prodotto è progettato per la clientela generale. (Categoria 3)

Indice

Precauzioni di sicurezza 26

Accessori 27

Guida di riferimento di controllo 28

Connessioni 29

Utilizzo della funzione Bluetooth 30

Regolazione dell'audio 31

Altre operazioni 32

Risoluzione dei problemi 33

Specifiche 34

Informazioni su Bluetooth 35

Cura dell'unità 35

Licenze 35

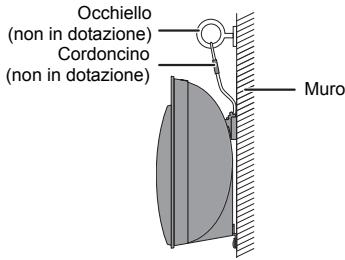

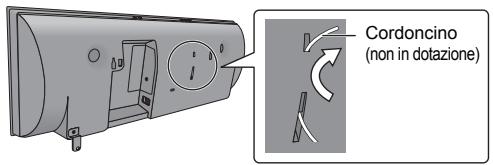

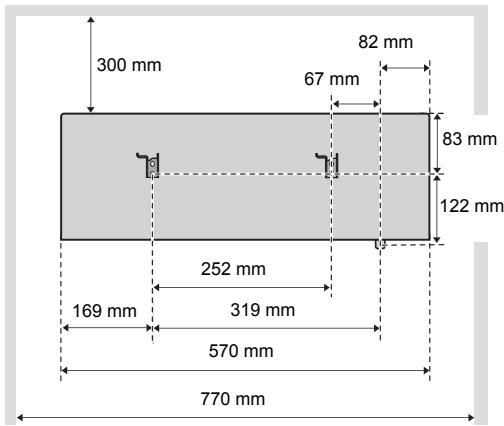

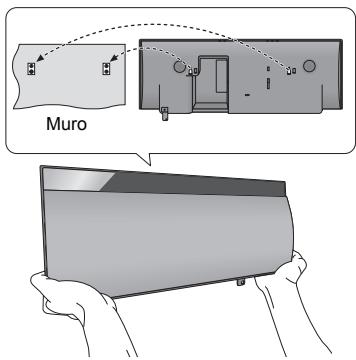

Fissaggio dell'unità al muro (opzionale) …… 36

Descrizioni contenute in queste istruzioni per l'uso

• I riferimenti alle pagine sono indicati con “ → OO”.
• A meno di indicazioni diverse, le operazioni descritte prevedono l'utilizzo del telecomando.

Accessori

Prima di utilizzare l'unità, controllare che siano presenti gli accessori in dotazione.

1 Telecomando (con batteria) (N2QAYC000091) 1 Cavo di alimentazione CA

Accessori per montaggio a muro

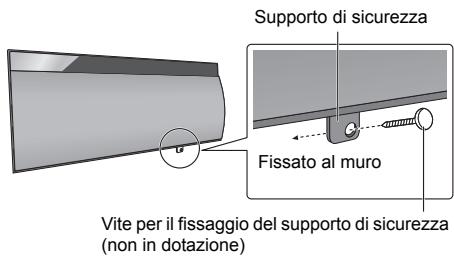

1 Vite 1 Supporto di sicurezza

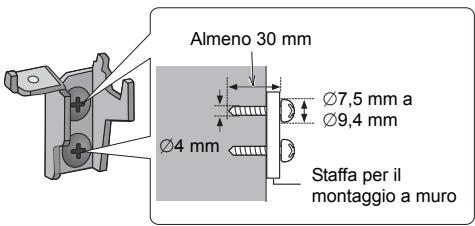

2 Staffe per montaggio a muro

• Non utilizzare il cavo di alimentazione CA per altri apparecchi.
• I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a gennaio 2013. Possono essere soggetti a modifiche.

Cd

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione o sui manuali che accompagnano i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere gettati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito a un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto e in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante o il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato nel simbolo principale):

Questo significato può essere usato in combinazione con un significato chimico; in questo caso è conforme ai requisiti indicati nella Direttiva per il prodotto chimico in questione.

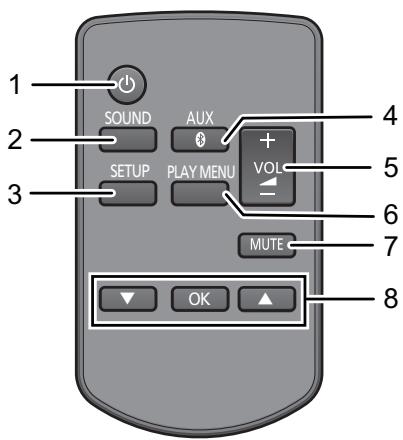

Guida di riferimento di controllo

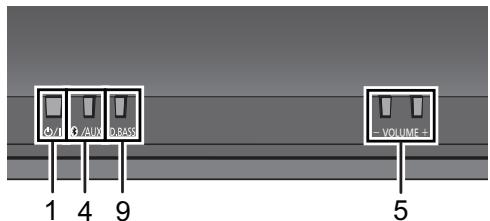

Vista dall'alto

1 Interruttore di standby/accensione [O/I] ([O]) Premerlo per passare dallo stato di accensione alla modalità standby o viceversa. In modalità standby l'unità consuma comunque una piccola quantità di corrente. 2 Consente di accedere al menu audio 3 Consente di accedere al menu Setup 4 Selezionare Bluetooth®/AUX 5 Regola il volume (da 0 (min) a 50 (max)) 6 Consente di accedere al menu Bluetooth®/ Modificare il livello dell'audio in ingresso per il dispositivo esterno (→ 29) 7 Silenzia il volume

Silenzia il volume. Premere nuovamente per annullare.

"MUTE" viene annullato anche quando si regola il volume o si spegne l'unità.

8 Selezione/OK 9 Selettore dell'effetto sonoro Basso Dinamico 10 Display 11 Sensore del segnale del telecomando

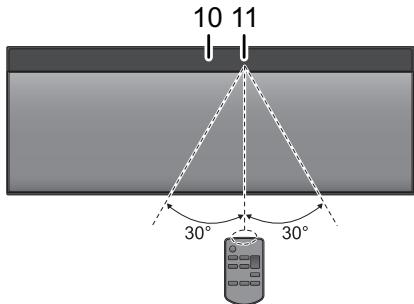

Distanza: Fino a 7 m circa, direttamente di fronte.

• Per evitare interferenze, non collocare oggetti di fronte al sensore del segnale.

Prima del primo utilizzo

Rimuovere la pellicola isolante A.

Per sostituire una batteria a pastiglia

Batteria tipo: CR2025 (batteria al litio)

①

• Inserire la batteria a pastiglia con il segno (+) rivolto verso l'alto.
• Tenere la batteria a pastiglia fuori della portata dei bambini per impedire che la inghiottano.

Connessioni

Connettere il cavo di alimentazione CA.

Questa unità consuma una piccola quantità di corrente CA (→ 34) anche da spenta.

• Per risparmiare energia, se si prevede di non utilizzare questa unità per lungo tempo, scollegarla dalla presa di rete domestica.

Alla presa di corrente domestica

Cavo di alimentazione CA (in dotazione)

• I diffusori non sono schermati magneticamente. Non collocarli vicino a un televisore, a un personal computer o ad altri dispositivi sensibili alle radiazioni elettromagnetiche.
• Quando si accende questa unità per la prima volta dopo l'acquisto, viene visualizzato un messaggio di richiesta di connessione di un dispositivo Bluetooth® ("PAIRING"). (→ 30)

Collegamento aggiuntivo

Collegare un riproduttore di musica esterno (per la modalità AUX).

① Inserire il cavo audio (non in dotazione) dello spinotto AUX. Tipo di spina: Ø 3,5 mm stereo. ② Premere [3, AUX] per selezionare "AUX" e avviare la riproduzione sul dispositivo collegato.

Cavo audio (non in dotazione)

■ Selezionare il livello dell'audio in ingresso per il dispositivo esterno

① Mentre è in modalità "AUX", premere ripetutamente [PLAY MENU] per selezionare "INPUT LEVEL", quindi premere [OK]. ② Premere [Δ, ∇] per selezionare "NORMAL" o "HIGH".

• L'impostazione predefinita è "NORMAL".

• Spegnere l'equalizzatore o abbassare il volume del dispositivo esterno per abbassare il livello del segnale in ingresso. Se il livello del segnale in ingresso è elevato, il suono risulterà distorto.
• Per ulteriori informazioni, consultare il manuale di istruzioni dell'altro apparecchio.
• I cavi e i dispositivi non sono inclusi nella fornitura.

Utilizzo della funzione Bluetooth®

Usando il collegamento Bluetooth®, su questa unità è possibile ascoltare l'audio dal dispositivo audio Bluetooth® in modalità wireless.

• Per informazioni consultare le istruzioni per l'uso del dispositivo Bluetooth®.

Accoppiamento dei dispositivi Bluetooth®

Preparazione

• Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino a questa unità.
• Se questa unità è già connessa ad un dispositivo Bluetooth®, disconnetterla.

1 Premere [AUX] per selezionare "BLUETOOTH".

Se il display indica "PAIRING", andare al passaggio 3.

2 Premere [PLAY MENU] per selezionare "NEW DEV." e quindi premere [OK]. → "PAIRING" è indicato sul display. 3 Selezionare "SC-NE1" dal menu Bluetooth® del dispositivo Bluetooth®. 4 Avviare la riproduzione sul dispositivo Bluetooth®.

• Se viene richiesta la passkey, immettere "0000".
• È possibile registrare fino a 8 dispositivi a questa unità. Se viene registrato un 9° dispositivo, il dispositivo non utilizzato da più tempo viene sostituito.

Connessione di un dispositivo Bluetooth® accoppiato

Preparazione

• Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino a questa unità.
• Se questa unità è già connessa ad un dispositivo Bluetooth®, disconnetterla.

1 Premere [AUX] per selezionare "BLUETOOTH". → "READY" è indicato sul display. 2 Selezionare "SC-NE1" dal menu Bluetooth® del dispositivo Bluetooth®. ⇔ Il nome del dispositivo connesso viene indicato sul display per 2 secondi.

3 Avviare la riproduzione sul dispositivo Bluetooth®.

• Questa unità può essere collegata con un solo dispositivo alla volta.
• Quando "BLUETOOTH" viene selezionato come sorgente, questa unità tenterà di connettersi automaticamente all'ultimo dispositivo Bluetooth connesso.
• Il dispositivo Bluetooth® si disconnette se "AUX" viene selezionato come sorgente audio.

Modalità di trasmissione Bluetooth®

È possibile modificare la velocità di trasmissione in modo da dare priorità alla qualità della trasmissione o alla qualità dell'audio.

Preparazione

• Premere [3], AUX] per selezionare "BLUETOOTH".
• Se è già connesso un dispositivo Bluetooth®, disconnetterlo.

1 Premere ripetutamente [PLAY MENU] per selezionare "LINK MODE". 2 Premere [▲,▼] per selezionare la modalità e poi premere [OK].

MODE 1: Priorità alla qualità della connessione MODE 2: Priorità alla qualità audio

• L'impostazione predefinita è "MODE 1".

Livello input Bluetooth®

Se il livello dell'audio della trasmissione Bluetooth è troppo basso, modificare le impostazioni del livello di input.

Preparazione

• Connessione di un dispositivo Bluetooth®

1 Premere ripetutamente [PLAY MENU] per selezionare "INPUT LEVEL". 2 Premere [▲,▼] per selezionare il livello e poi premere [OK].

"LEVEL 0" ↔ "LEVEL +1" ↔ "LEVEL +2"

• Selezionare "LEVEL 0" se il suono risulta distorto.
• L'impostazione predefinita è "LEVEL 0".

Disconnessione di un dispositivo Bluetooth®

1 Mentre è connesso un dispositivo Bluetooth®: Premere [PLAY MENU] per selezionare "DISCONNECT?" 2 Premere [▲,▼] per selezionare "OK? YES" e quindi premere [OK].

Regolazione dell'audio

È possibile aggiungere all'audio in uscita i seguenti effetti sonori.

1 Premere ripetutamente [SOUND] per selezionare l'effetto. 2 Premere [△, ▽] per selezionare l'impostazione, quindi premere [OK].

Surround Diretto-Vocale (D.SURROUND)	“LEVEL 1”, “LEVEL 2” o “OFF”. · L'impostazione predefinita è “OFF”.
EQ preimpostato (PRESET EQ)	“HEAVY” (pesante), “SOFT” (morbida), “CLEAR” (chiara), “VOCAL” (vocale) o “FLAT” (piatta/off). · L'impostazione predefinita è “HEAVY”.
Bassi (BASS) o Acuti (TREBLE)	Regola il livello (su una Scala compresa tra -4 e +4).
Bassi dinamici*1 (D.BASS)	“ON D.BASS” o “OFF D.BASS”. · L'impostazione predefinita è “ON D.BASS”.

*1: È anche possibile selezionare questa funzione utilizzando il tasto [D.BASS] sull'unità. - Con alcuni tipi di sorgenti, è possibile che la qualità del suono diminuisca quando si applicano questi effetti. In tal caso, disattivare gli effetti sonori.

Altre operazioni

Timer di spegnimento automatico

Il timer di spegnimento automatico consente di spegnere l'unità dopo un tempo impostato.

1 Premere [SETUP] per selezionare "SLEEP". 2 Premere [△, ▽] per impostare l'ora (in minuti), quindi premere [OK].

"SLEEP 30" ↔ "SLEEP 60" ↔ "SLEEP 90" ↔ "SLEEP 120"

• Il tempo rimanente viene indicato sul display dell'unità, tranne quando si eseguono altre operazioni.

Luminosità del display

È possibile cambiare la luminosità del display di questa unità.

1 Premere ripetutamente [SETUP] per selezionare "DIMMER". 2 Premere [△, ▽] per selezionare "ON" e quindi premere [OK].

• Per annullare la riduzione di luminosità, selezionare "OFF" al passaggio 2.

Standby automatico

Per impostazione predefinita, l'unità si spegnerà automaticamente se non vengono emessi segnali audio e non vengono eseguite operazioni per circa 30 minuti.

Per annullare questa funzione

1 Premere ripetutamente [SETUP] per selezionare "AUTO OFF". 2 Premere [▲,▼] per selezionare "OFF", quindi premere [OK].

• Per attivare la funzione di standby automatico, selezionare "ON" al passaggio 2.
• Quando è connesso a un dispositivo Bluetooth®, la funzione di standby automatico non è attiva.

Modifica del codice dell'unità e del telecomando

Quando altri apparecchi Panasonic rispondono al telecomando in dotazione, cancellare il codice del telecomando.

1 Premere [AUX] per selezionare "AUX". 2 Mentre si tiene premuto [AUX] sull'unità, tenere premuto [SOUND] sul telecomando sino a che il display dell'unità mostri "REMOTE 2". 3 Tenere premuto [OK] e [SOUND] sul telecomando per almeno 4 secondi.

• Per riportare la modalità a "REMOTE 1", ripetere i passaggi precedenti, ma sul telecomando premere [3], [AUX] invece di [SOUND].

Risoluzione dei problemi

Prima di contattare il tecnico per la riparazione, eseguire i controlli indicati di seguito. In caso di dubbi su alcuni controlli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.

Per ripristinare tutte le impostazioni predefinite in fabbrica

Quando si verificano le seguenti circostanze, reimpostare la memoria:

• Premendo i pulsanti non si ottiene alcuna risposta.
• Si desidera cancellare e reimpostare il contenuto della memoria.

① Scollegare il cavo di alimentazione CA. (Attendere almeno 3 minuti prima di procedere al passaggio ②.) ② Tenendo premuto [b/l] sull'unità, ricollegare il cavo di alimentazione CA.

• Continuare a tenere premuto [O/I] finché non compare "--------" sul display.

③ Rilasciare [O/I].

• Tutte le impostazioni tornano ai valori predefiniti. È necessario reimpostare le impostazioni della memoria.

Problemi comuni

Si avverte un ronzio durante la riproduzione.

• Vicino ai cavi vi sono un cavo di alimentazione CA o una lampada a fluorescenza. Tenere le altre apparecchiature e i relativi cavi lontani dai cavi dell'unità.

Bluetooth®

Non è possibile effettuare la connessione.

• Verificare lo stato del dispositivo Bluetooth®.

Non si riesce ad ottenere il collegamento con il dispositivo.

• L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ripetere l'accoppiamento del dispositivo.
• Questa unità potrebbe essere connessa ad un dispositivo diverso. Scollegare l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo.

Il dispositivo è collegato ma non è possibile ascoltare l'audio attraverso l'unità.

• Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare l'output audio manualmente su "SC-NE1". Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.

L'audio si interrompe.

• Il dispositivo è fuori dal range di comunicazione di 10 m. Portare il dispositivo Bluetooth® più vicino all'unità.
• Rimuovere eventuali ostacoli tra l'unità e il dispositivo.
• Altri dispositivi che usano la banda di frequenza di 2,4 GHz (router wireless, microonde, telefoni cordless, ecc.) stanno interferendo. Portare il dispositivo Bluetooth® più vicino a questa unità e distanziarlo dagli altri dispositivi.
• Selezionare "MODE 1" per una comunicazione stabile. (→ 30)

Telecomando

Il telecomando non funziona correttamente.

• Il telecomando e questa unità usano codici differenti. (→ in basso, REMOTE □)
• La batteria è esaurita o inserita in modo non corretto? (→ 28)

Messaggi

I seguenti messaggi o numeri di servizio possono venire visualizzati sul display dell'unità.

"AUTO OFF"

L'unità è rimasta inutilizzata per circa 30 minuti e si spegnerà entro un minuto. Per evitare ciò, premere un tasto qualsiasi.

"ERROR"

• È stata eseguita un'operazione scorretta. Leggere le istruzioni e riprovare.

"F □" (“□” indica un numero.)

• Questa unità ha un problema. Annotare il numero visualizzato, scollegare il cavo di alimentazione CA e contattare il proprio rivenditore.

"REMOTE " (" " sta a indicare un numero.)

• Il telecomando e questa unità usano codici differenti. Cambiare il codice del telecomando.
• Quando è visualizzata l'indicazione "REMOTE 1", tenere premuto [OK] e [3], AUX] per più di 4 secondi.
• Quando è visualizzata l'indicazione "REMOTE 2", tenere premuto [OK] e [SOUND] per più di 4 secondi.

Specifiche

GENERALI

Consumo di corrente	11 W
Consumo di corrente in standby
	Circa 0,2 W
Alimentazione
	CA da 220 V a 240 V, 50 Hz

Dimensioni (LxAxP)

570mm× 206mm× 100mm

Massa: circa 2,7 kg

Temperatura di esercizio: 0°C a +40°C

Umidità di esercizio: 35% a 80% RH (senza condensa)

SEZIONE AMPLIFICATORE

Potenza di uscita RMS in modalità Stereo

Canale anteriore (entrambi canali pilotati)

20 W per canale (6 Ω), 1 kHz, 10 % THD

Potenza RMS totale in modalità Stereo

40W

SEZIONE DIFFUSORI

Tipo

Sistema di 2 diffusori a 2 vie (Bass reflex)

Unità diffusori

1. Woofer 8 cm x 1 per canale 2. Tweeter 2,5 cm x 1 per canale

Impedenza

6 Ω

Pressione sonora in uscita 83,5 dB/W (1 m)

Gamma di frequenza 52 Hz a 25 kHz (-16 dB),

75 Hz a 22 kHz (-10 dB)

SEZIONE BLUETOOTH

Versione Bluetooth® Ver.2.1 +EDR

Uscita Classe 2 (2,5 mW)

Distanza di comunicazione Circa 10 m*

Metodo di comunicazione

Banda da 2,4 GHz FH-SS

Profilo corrispondente A2DP

• Distanza di comunicazione potenziale

Ambiente di misurazione:

Temperatura 25 °C / Altezza 1 m

Misurazione in "MODE 1"

SEZIONE TERMINALI

AUX Terminale Stereo, spinotto da 3,5 mm

• Le specifiche sono soggette a modifiche senza preavviso. La massa e le dimensioni sono approssimative.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

Informazioni su Bluetooth®

Panasonic non è responsabile per la perdita di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

• Questa unità usa la banda di frequenza 2,4 GHz.

Certificazione del dispositivo

• Questo sistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni:
• Disassemblaggio o modifica dell'unità. Rimozione delle indicazioni delle specifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di Tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standard di Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, quello potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati a un dispositivo Bluetooth®.

Campo di utilizzo

• Utilizzare questo dispositivo entro un raggio massimo di 10 m. Il raggio può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.

Interferenza da altri dispositivi

• Questa unità potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se questa unità è posizionata troppo vicina ad altri dispositivi Bluetooth o a dispositivi che usano la banda 2,4 GHz.
• Questa unità potrebbe non funzionare correttamente se le onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• L'unità è predisposta per un normale impiego di tipo generale.
• Non usare questo sistema vicino a un impianto o in un ambiente soggetto a interferenze in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc.).

Cura dell'unità

Estrarre la spina dell'alimentazione CA dalla presa prima di eseguire qualsiasi operazione di manutenzione.

Pulire questa unità con un panno asciutto e morbido.

• Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto.
• Non utilizzare mai alcol, solventi per vernici o benzina per pulire questa unità.
• Prima di utilizzare un panno chimico, leggere attentamente le relative istruzioni.

■ Quando si smaltisce o si cede l'unità

L'unità può contenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede l'unità, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente. (⇒ 33 "Per ripristinare tutte le impostazioni predefinite in fabbrica")

• Nella memoria di questa unità può essere registrato lo storico delle operazioni effettuate.

Licenza

Il marchio denominativo Bluetooth® e i loghi sono di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari.

Fissaggio dell'unità al muro (opzionale)

Questa unità può essere fissata a una parete utilizzando le apposite staffe in dotazione, ecc. Accertarsi che la vite utilizzata e la parte siano sufficientemente robuste da sostenere un peso di almeno 33 kg.

Le viti e altre parti non sono incluse nella confezione poiché il tipo e le dimensioni variano a seconda dell'installazione.

• Per ulteriori informazioni sulle viti necessarie vedere il passaggio 2 delle "Istruzioni per il montaggio a muro".
• Come misura di sicurezza secondaria, ricordarsi di installare il cordoncino anticaduta.

Accessori per l'installazione

■ Accessori in dotazione

• 1 Supporto di sicurezza 1 Vite
• 2 Staffe per montaggio a muro

■ Accessori aggiuntivi richiesti (disponibili in commercio)

• 4 Viti di fissaggio al muro
• 1 Vite per il fissaggio del supporto di sicurezza 1 Cordoncino anticaduta*
• 1 Occhiello
• Utilizzare un cordoncino che sia in grado di reggere un peso superiore a 33 kg (con un diametro di circa 1,5 mm).
• Tenere il supporto di sicurezza fuori della portata dei bambini, per evitare che lo possano ingerire.
• Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.
• Tenere le staffe per il montaggio a muro fuori della portata dei bambini, per evitare che le possano ingerire.

Precauzioni di sicurezza

È necessaria un'installazione professionale. L'installazione deve essere eseguita esclusivamente da un tecnico specializzato. PANASONIC NON ACCETTA ALCUNA RESPONSABILITÀ PER DANNI O LESIONI, ANCHE MORTALI, DERIVANTI DA UN'INSTALLAZIONE SBAGLIATA O DA UN UTILIZZO NON CORRETTO. - Accertarsi di installare l'unità come indicato nelle presenti istruzioni per l'uso.

Istruzioni per il montaggio a muro

Prima dell'installazione spegnere l'unità e scollegare il cavo di alimentazione alla presa CA.

1 Misurare e segnare la posizione delle staffe per il montaggio a muro (entrambi i lati). → Per la posizione delle viti aiutarsi con le figure seguenti.

Posizione in cui installare le staffe per il montaggio a muro

Spazio necessario

2 Installare la staffa sul muro utilizzando le 2 viti (non in dotazione). (Entrambi i lati)

Utilizzare una livella a bolla per assicurarsi che le viti siano allineate.

3 Fissare il supporto di sicurezza all'unità tramite l'apposita vite (in dotazione).

→ Coppia di serraggio delle viti: 50N cm a 70N cm .

4 Installare il cordoncino anticaduta (non in dotazione) su questa unità.

5 Agganciare saldamente con entrambe le mani l'unità alle staffe per il montaggio a muro.

• Collegare il cavo di alimentazione CA all'unità prima di agganciarla al muro. (→ 29)
• Dopo aver agganciato l'unità, togliere con cautela le mani per controllare che l'unità sia fissata saldamente al muro.

6 Avvitare la vite del supporto di sicurezza (non in dotazione) per fissare il supporto di sicurezza al muro.

• Prima di avvitare, fare riferimento al passo 2 per i requisiti necessari.

7 Installare il cordoncino anticaduta (non in dotazione) sulla parete.

• Accertarsi che il gioco del cordoncino sia minimo.
