SC-HC38DBEG - Cassa bluetooth PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa Bluetooth con lettore CD, radio DAB+/FM e connettività iPod/USB
Marca	Panasonic
Modello	SC-HC38DBEG
Dimensioni (L × A × P)	500 mm × 204 mm × 84 mm (profondità senza base: 75 mm)
Peso	Circa 2,6 kg
Alimentazione	Rete 220 V a 240 V, 50 Hz
Consumo elettrico (funzionamento)	34 W
Consumo in stand-by	Circa 0,2 W (esclusa ricarica iPod)
Potenza di uscita	20 W per canale (6 Ω), totale 40 W RMS
Altoparlanti	1 via: larga banda 6,5 cm conica + radiatore passivo 8 cm × 2 per canale
Impedenza	6 Ω
Connettività Bluetooth	Bluetooth V3.0, Classe 2, portata 10 m, profili A2DP/AVRCP
Lettore dischi	CD, CD-R/RW (MP3)
Porta USB	USB 2.0 Full Speed, compatibile FAT12/16/32, fino a 32 GB, file MP3
Connettori iPod/iPhone/iPad	Porta dock (Lightning) e porta USB dedicata
Radio	DAB/DAB+ (banda III) e FM (87,5-108 MHz), 30 preset FM, 20 DAB
Funzioni audio	Surround, EQ (Heavy/Soft/Clear/Vocal), regolazione bassi/acuti, Dynamic Bass
Timer	Timer di spegnimento ritardato (30/60/90/120 min) e sveglia quotidiana
Manutenzione e pulizia	Panno morbido e asciutto; niente alcol, diluente o benzina; pulizia lente con soffiatore
Sicurezza	Non esporre all'acqua; utilizzare accessori consigliati; scollegare la spina in caso di inutilizzo prolungato
Accessori inclusi	Telecomando (N2QAYC000081), cavo di alimentazione, antenna DAB, antenna FM, supporti a parete
Riparabilità	Reset di fabbrica possibile; riparazione solo da personale qualificato
Informazioni generali	Orologio 24h, stand-by automatico, regolazione luminosità, codice telecomando modificabile

Domande frequenti - SC-HC38DBEG PANASONIC

Come abbinare un dispositivo Bluetooth alla cassa SC-HC38DBEG?

Attivate il Bluetooth sul vostro dispositivo e posizionatelo vicino. Sulla cassa, selezionate la sorgente BLUETOOTH. Se "PAIRING" non compare, premete [PLAY MENU] per scegliere "NEW DEV." quindi [OK]. Selezionate "SC-HC38" dalla lista Bluetooth del vostro dispositivo. Se viene richiesto un codice, digitate "0000". La riproduzione può quindi iniziare.

Come regolare l'orologio sulla cassa Panasonic SC-HC38?

Premete più volte [SETUP] fino a visualizzare "CLOCK". Usate [, ] per regolare l'ora (formato 24h) poi premete [OK]. Per visualizzare rapidamente l'ora, in stand-by, premete [DISPLAY]. L'orologio si resetta in caso di interruzione di corrente.

Cosa fare se il telecomando non funziona?

Verificate prima la pila: sostituitela con una CR2025 rispettando la polarità (+ verso l'alto). Assicuratevi che non ci siano ostacoli tra il telecomando e il sensore (portata 7 m). Se il problema persiste, il codice del telecomando potrebbe essere cambiato. Premete contemporaneamente [OK] e [CD/RADIO] (o [9]) per 4 secondi per resettarlo.

Come pulire la cassa e la lente del laser?

Per l'esterno, usate un panno morbido e asciutto. In caso di sporco ostinato, inumidite leggermente il panno e asciugate. Non usate mai alcol, diluente o benzina. Per la lente, usate un soffiatore (non un pulitore per CD) e un bastoncino di cotone se molto sporca. Evitate di toccare la lente con le dita.

Quali formati di file MP3 sono letti tramite USB o CD?

La cassa legge file con estensione .mp3 o .MP3, con bit rate da 64 a 320 kbps (stereo). I file system accettati sono FAT12, FAT16, FAT32. Per i CD-R/RW, il formato deve essere ISO9660 livello 1 o 2. Il numero massimo di tracce è 999 (CD) e 2500 (USB), con 254 album (esclusa la cartella radice).

Posso collegare un iPod/iPhone/iPad tramite la porta USB o il dock?

Sì, sono disponibili due connessioni: IPOD_DOCK (connettore Lightning per iPod touch 5G, nano 7G, iPhone 5) e IPOD_PORT (tramite cavo USB dedicato non fornito per modelli più vecchi). Assicuratevi di selezionare la sorgente corretta. La ricarica del dispositivo collegato è possibile, ma in stand-by solo il dock carica.

Come migliorare la ricezione DAB/DAB+ o FM?

Per il DAB, verificate che l'antenna fornita sia correttamente collegata e posizionata lontano da computer o televisori. Usate la funzione MANUAL SCAN per sintonizzare un blocco di frequenze specifico. Se la qualità è bassa, provate un'antenna esterna. Per la FM, scegliete la modalità MONO nel menu FM per ridurre il rumore.

Cosa significano i messaggi di errore come "F□□" o "NO DISC"?

I codici "F□□" (es. F01) indicano un problema interno: annotate il codice, scollegate l'apparecchio per qualche minuto e consultate un rivenditore. "NO DISC" significa che nessun disco è inserito o che il disco non è compatibile. "ADJUST CLOCK" vi ricorda di regolare l'orologio. "SCAN FAILED" per la radio indica assenza di segnale; verificate l'antenna.

Come ripristinare la cassa alle impostazioni di fabbrica?

Scollegate il cavo di alimentazione e attendete almeno 3 minuti. Ricollegatelo tenendo premuto il tasto [O/I] sull'apparecchio. Quando viene visualizzato "--------", rilasciate il tasto. Tutti i parametri (orologio, preset radio, ecc.) verranno cancellati e riportati ai valori predefiniti.

Quali sono le dimensioni e il peso della cassa?

Le dimensioni sono 500 mm di larghezza, 204 mm di altezza e 84 mm di profondità (75 mm senza base). Il peso è di circa 2,6 kg. La cassa può essere montata a parete utilizzando i supporti forniti (si consiglia l'installazione da parte di un professionista).

MANUALE UTENTE SC-HC38DBEG PANASONIC

La ringraziamo per l'acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto e conservare questo manuale per usi futuri.

Istruzioni per l'installazione incluse (vedere pagine 38, 54, 55)

Per l'installazione occorre rivolgersi a uno specialista qualificato.

Per una corretta installazione, prima di iniziare il lavoro leggere attentamente queste istruzioni e le istruzioni per l'uso.

Conservare queste istruzioni. Possono essere necessarie quando si eseguono operazioni di manutenzione o si sposta l'unità.

Precauzioni di sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio di incendio, folgorazioni o danni all'unità,
• Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi. Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare solo gli accessori consigliati. Non rimuovere le coperture. Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato. Non introdurre oggetti metallici all'interno di questa unità. Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

• Per ridurre il rischio di incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata sulla targhetta.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare o appoggiare oggetti pesanti sul cavo di alimentazione. Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega. Non utilizzare una spina o una presa di rete danneggiate.
• La presa di rete è il dispositivo per scollegare.

Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

Batteria a pastiglia (batteria al litio)

• Pericolo d'incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare o bruciare a temperature superiori a 60°C.
• Tenere la batteria del tipo a bottone fuori dalla portata dei bambini. Non mettere mai in bocca la batteria del tipo a bottone. Se viene ingerita, rivolgersi a un medico.

AVVERTENZA

Unità

• Questa unità utilizza un laser. L'uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l'esposizione a radiazioni pericolose. Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, questa unità potrebbe essere soggetta a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra l'unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima mite.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità, - Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato o altro spazio ristretto. Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Batteria a pastiglia (batteria al litio)

• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con un tipo consigliato dal produttore.
• All'inserimento accertarsi che i poli siano correttamente allineati.
• L'uso scorretto delle batterie può causare perdite di elettrolito e causare incendi.

Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce. - Non riscaldare o esporre a fiamme le batterie. Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi. - Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Il contrassegno di identificazione del prodotto è situato sul lato inferiore dell'unità.

Dichiarazione di conformità (DdC)

"Panasonic Corporation" dichiara qui che questo prodotto è conforme ai requisiti essenziali e alle altre relative norme della Direttiva 1999/5/EC.

I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal loro server per le DdC: http://www.doc.panasonic.de

Contatti del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania

Questo prodotto è progettato per la clientela generale. (Categoria 3)

Indice

Precauzioni di sicurezza 38

Accessori 39

Guida di riferimento di controllo 40

Connessioni 41

Utilizzo dell'unità e dei supporti 41

Inserimento supporto 42

Utilizzo della funzione Bluetooth 43

Operazione di riproduzione dei supporti 44

SC-HC38DB Ascolto DAB/DAB+ 45

Ascolto della radio FM 47

Regolazione dell'audio 48

Orologio e timer 48

Altre operazioni 49

Risoluzione dei problemi 49

Informazioni su Bluetooth 51

Supporti riproducibili 52

Licenze 52

Specifiche 53

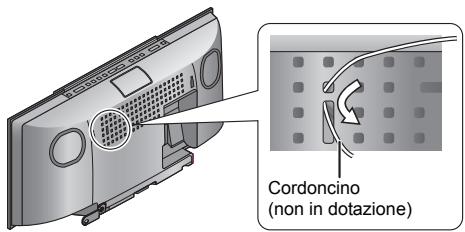

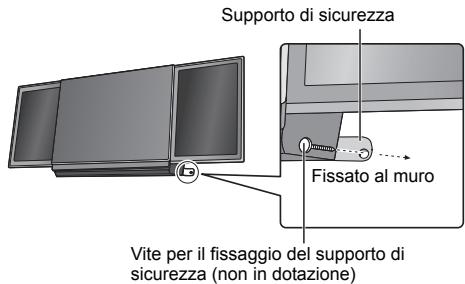

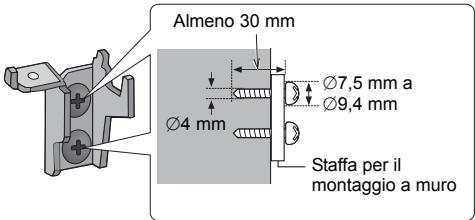

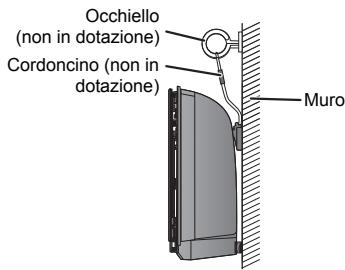

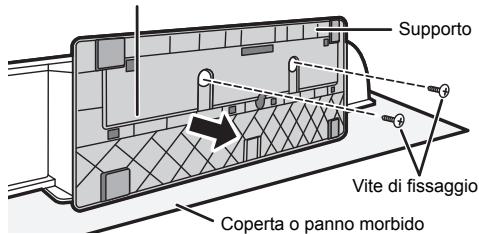

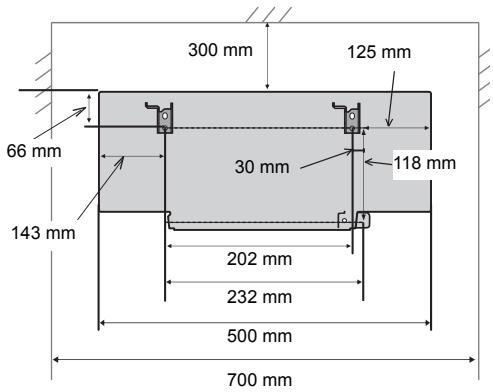

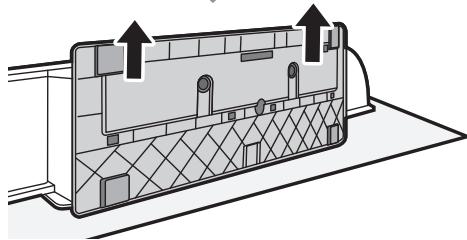

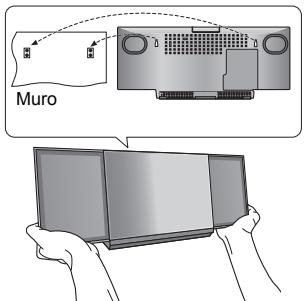

Fissaggio dell'unità al muro (opzionale) 54

Descrizioni contenute in queste istruzioni per l'uso

• I riferimenti alle pagine sono indicati con “ → ”.
• Queste istruzioni per l'uso si applicano ai modelli

SC-HC38DB e SC-HC38. Se non diversamente indicato, le illustrazioni contenute in queste istruzioni per l'uso si riferiscono al modello SC-HC38DB.

SC-HC38DB: indica le funzioni applicabili solo al modello SC-HC38DB.

SC-HC38: indica le funzioni applicabili solo al modello SC-HC38.

Accessori

Prima di utilizzare l'unità, controllare che siano presenti gli accessori in dotazione.

1 Telecomando (con batteria) (N2QAYC0000)

1 Cavo di alimentazione CA

SC-HC38DB

1 antenna DAB

SC-HC38

1 Antenna FM interna

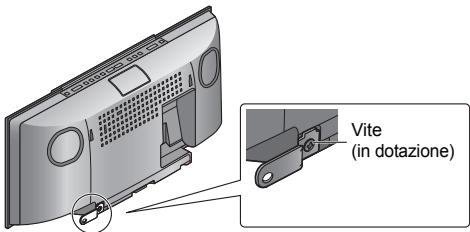

Accessori per montaggio a muro

1 Supporto di sicurezza

2 Staffe per montaggio a muro

1 Vite

• Non utilizzare il cavo di alimentazione CA per altri apparecchi.
• I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a dicembre 2012. Possono essere soggetti a modifiche.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Cd

Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione o sui manuali che accompagnano i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere gettati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito a un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto e in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante o il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato nel simbolo principale):

Questo simbolo deve essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

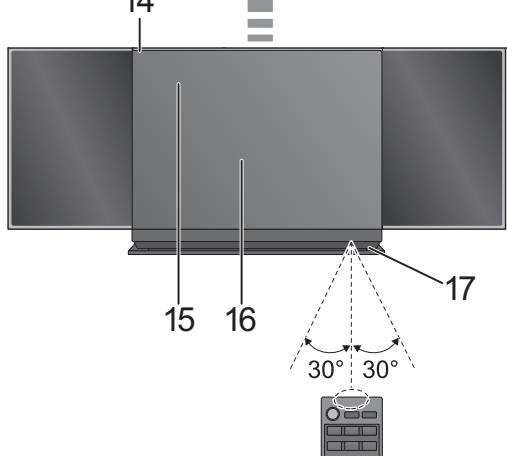

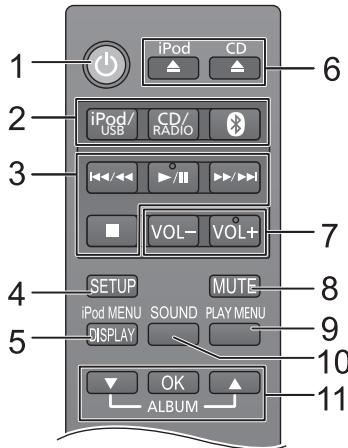

Guida di riferimento di controllo

Salvo diversa indicazione, le operazioni descritte prevedono l'utilizzo del telecomando.

1 Interruttore di standby/accensione (♂/l) (♂)

Premerlo per passare dallo stato di accensione alla modalità standby o viceversa. In modalità standby l'unità consuma una piccola quantità di corrente.

2 Seleziona la sorgente audio

Sul telecomando:

Su questa unità:

3 Tasti per il controllo di base della riproduzione 4 Consente di accedere al menu Setup 5 Consente di accedere al menu dell'iPod/iPhone Cambia le informazioni visualizzate 6 Apre o chiude lo sportello scorrevole 7 Regola il volume (da 0 (min) a 50 (max)) 8 Silenzia il volume

Silenzia il volume. Premere nuovamente per annullare. "MUTE" viene annullato anche quando si regola il volume o si spegne l'unità.

9 Consente di accedere al menu di riproduzione. 10 Consente di accedere al menu audio. 11 Selezione/OK. 12 "IPOD_PORT" per iPod/iPhone/iPad (→ 42). Porta USB (→ 42). 13 Selettore dell'effetto sonoro Basso Dinamico. 14 Indicatore di accensione. 15 Display. 16 Sportello scorrevole. 17 Sensore del segnale del telecomando. Distanza: fino a 7 m circa, direttamente di fronte.

• Per evitare interferenze, non collocare oggetti di fronte al sensore del segnale.

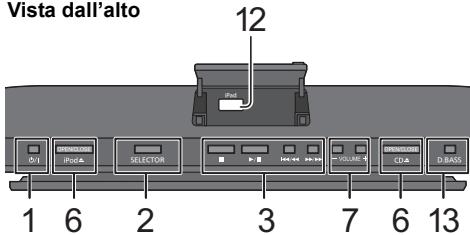

Vista dall'alto

14

Prima del primo utilizzo

Rimuovere la pellicola isolante A.

Per sostituire una batteria a pastiglia

Batteria tipo: CR2025 (batteria al litio)

• Inserire la batteria a pastiglia con il segno (+) rivolto verso l'alto.
• Tenere la batteria a pastiglia fuori dalla portata dei bambini per impedire che la inghiottano.

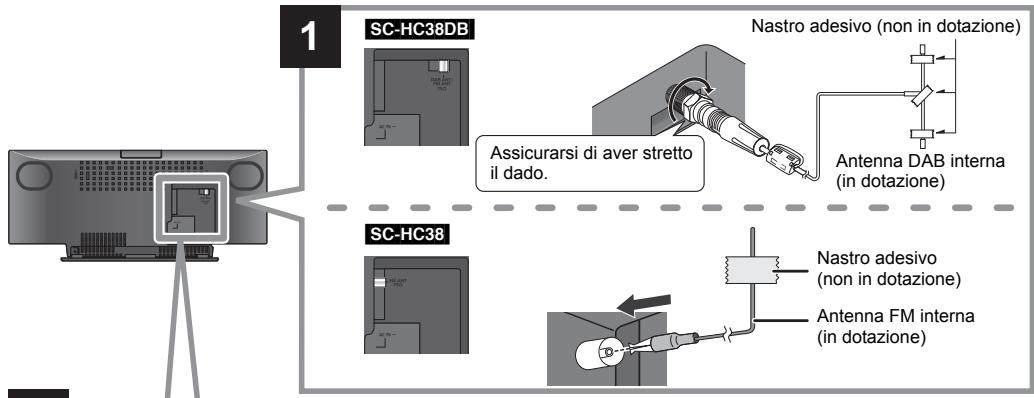

Connessioni

2 Collegare il cavo di alimentazione CA dopo aver completato tutti gli altri collegamenti.

Questa unità consuma una piccola quantità di corrente CA (→ 53) anche da spenta.

• Per risparmiare energia, se si prevede di non utilizzare questa unità per lungo tempo, scollegarla dalla presa di rete domestica.

• I diffusori non sono schermati magneticamente. Non collocarli vicino a un televisore, a un personal computer o ad altri dispositivi sensibili alle radiazioni elettromagnetiche.
• Fissare l'antenna DAB/FM con del nastro a una parete o a un pilastro, in una posizione che riduca al minimo le interferenze. (Se la ricezione della radio è scarsa, utilizzare un'antenna DAB/FM esterna.)

Utilizzo dell'unità e dei supporti

Estrarre la spina dell'alimentazione CA dalla presa prima di eseguire qualsiasi operazione di manutenzione.

Pulire questa unità con un panno asciutto e morbido.

• Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto.
• Non utilizzare mai alcol, solventi per vernici o benzina per pulire questa unità.
• Prima di utilizzare un panno chimico, leggere attentamente le relative istruzioni.

Manutenzione della lente

• Pulire regolarmente la lente per evitare malfunzionamenti. Utilizzare un soffietto per eliminare la polvere, e un batuffolo di cotone se la lente è molto sporca.
• Non è possibile utilizzare un pulitore per lenti di tipo CD.
• Non lasciare aperto lo sportello scorrevole per periodi prolungati. In caso contrario la lente si sporcherà.
• Fare attenzione a non toccare la lente con le dita.

Pulizia dei dischi

SI

NO

Strofinare con un panno umido, quindi asciugare.

Precauzioni quando si maneggiano i dischi

• Tenere i dischi per i bordi, per evitare di graffiarli o di sporcarli con delle ditate. Non attaccare etichette o adesivi ai dischi.
• Non utilizzare spray per la pulizia dei dischi fonografici, benzina, solventi, liquidi antistatici o sostanze analoghe. Non utilizzare i seguenti dischi:
• Dischi con tracce di adesivo lasciate dalla rimozione di etichette (dischi noleggiati, ecc.).
• Dischi deformati o fessurati.
• Dischi di forma irregolare, come quelli a forma di cuore.

■ Quando si smaltisce o si cede l'unità

L'unità può contenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede l'unità, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente. (→ 49, "Per ripristinare tutte le impostazioni predefinite in fabbrica")

• Nella memoria di questa unità può essere registrato lo storico delle operazioni effettuate.

Inserimento supporto

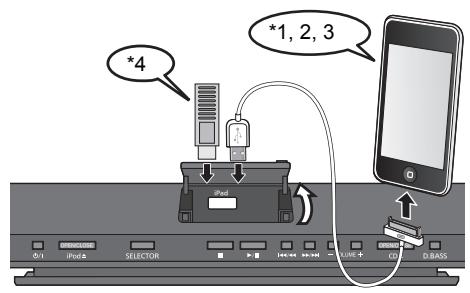

Selezionare "IPOD_PORT" come sorgente.

"USB" viene visualizzato quando si inserisce un dispositivo USB compatibile.

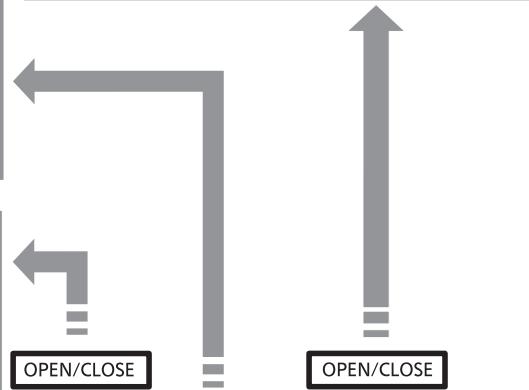

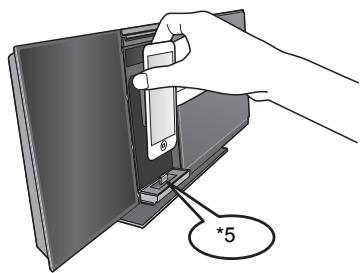

Selezionare "IPOD_DOCK" come sorgente.

Collegare utilizzando un connettore Lightning *1

*1: Consultare "Supporti riproducibili" riguardo ai modelli compatibili. (→ 52)

*2: Quando si utilizza la connessione "IPOD_PORT", non collegare a questa unità i seguenti modelli:

• iPod classic, iPod [generazione 4 (display a colori) e 5 (video)]

Il funzionamento potrebbe non essere quello atteso.

*3: Collegare usando il cavo USB dedicato (non in dotazione).

*4: Inserire il dispositivo USB direttamente perché non utilizzare prolunghe USB.

*5: Quando si utilizza la connessione "IPOD_DOCK":

• Assicurarsi di rimuovere l'iPod/iPhone dalla relativa custodia. Non spingere o tirare manualmente il dock.
• Accertarsi che l'iPod/iPhone sia completamente inserito e che la parte posteriore si appoggi al supporto.
• Accertarsi di tenere fermo il dock mentre si rimuove l'iPod/iPhone.

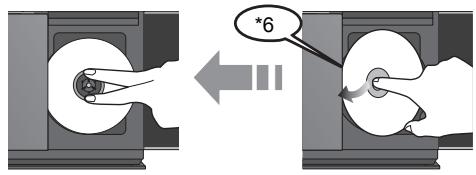

*6: Ricordarsi di inclinare il disco in modo che non tocchi lo sportello scorrevole.

• Non aprire manualmente lo sportello scorrevole.
• Accertarsi che l'unità non cada mentre si inserisce o si rimuove il supporto.
• Quando si sposta questa unità, ricordarsi di rimuovere tutti i supporti e attivare la modalità Standby.
• Prima di rimuovere il dispositivo USB, selezionare una sorgente diversa da "USB".

Selezionare "CD" come sorgente.

iPod CD

Carica di un iPod/iPhone/iPad

La carica inizia quando un iPod*2/iPhone/iPad viene collegato a questa unità.

• In modalità standby, la carica non inizia quando per il collegamento si utilizza "IPOD_PORT", ma inizierà come al solito quando si utilizza "IPOD_DOCK".
• Per caricare alla connessione "IPOD_PORT", iniziare la carica prima di mettere questa unità in modalità standby.

• Controllare l'iPod/iPhone/iPad per verificare se la batteria è completamente carica. (Una volta che la batteria è completamente carica, il livello non salirà ulteriormente.)
• Se questa unità viene messa in modalità standby, sul display dell'unità appare "IPOD CHARGING".

Utilizzo della funzione Bluetooth®

Usando il collegamento Bluetooth®, su questa unità è possibile ascoltare l'audio dal dispositivo audio Bluetooth® in modalità wireless.

Accoppiamento dei dispositivi Bluetooth®

Preparazione

• Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino a questa unità.
• Se questa unità è già connessa ad un dispositivo Bluetooth®, disconnetterla.

1 Premere 3 per selezionare "BLUETOOTH". - Se il display indica "PAIRING", andare al passaggio 3. 2 Premere [PLAY MENU] per selezionare "NEW DEV." e quindi premere [OK]. → "PAIRING" è indicato sul display. 3 Selezionare "SC-HC38" dal menu Bluetooth® del dispositivo Bluetooth®. 4 Avviare la riproduzione sul dispositivo Bluetooth®.

• Per informazioni consultare le istruzioni per l'uso del dispositivo Bluetooth®. Se viene richiesta la passkey, immettere "0000".
• È possibile registrare solo 8 dispositivi a questa unità. Se viene registrato un 9° dispositivo, il dispositivo non utilizzato da più tempo viene sostituito.

Connessione di un dispositivo Bluetooth® accoppiato

Preparazione

• Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino a questa unità.
• Se questa unità è già connessa ad un dispositivo Bluetooth®, disconnetterla.

1 Premere 3 per selezionare "BLUETOOTH". → "READY" è indicato sul display. 2 Selezionare "SC-HC38" dal menu Bluetooth® del dispositivo Bluetooth®. → Il nome del dispositivo connesso viene indicato sul display per 2 secondi. 3 Avviare la riproduzione sul dispositivo Bluetooth®.

• Questa unità può essere collegata con un solo dispositivo alla volta.
• Quando "BLUETOOTH" viene selezionato come sorgente, questa unità tenterà di connettersi automaticamente all'ultimo dispositivo Bluetooth® connesso. Il dispositivo Bluetooth® verrà disconnesso se viene selezionata una sorgente audio diversa (es. [CD]).

Modalità di trasmissione Bluetooth®

È possibile modificare la velocità di trasmissione in modo da dare priorità alla qualità della trasmissione o alla qualità dell'audio.

Preparazione

• Premere 3 per selezionare "BLUETOOTH".
• Se è già connesso un dispositivo Bluetooth®, disconnetterlo.

1 Premere ripetutamente [PLAY MENU] per selezionare "LINK MODE".

2 Premere [▲,▼] per selezionare la modalità e quindi premere [OK].

MODE 1: Priorità alla qualità della connessione

MODE 2: Priorità alla qualità audio

• L'impostazione predefinita è "MODE 1".

Livello input Bluetooth®

Se il livello dell'audio della trasmissione Bluetooth è troppo basso, modificare le impostazioni del livello di input.

Preparazione

• Connessione di un dispositivo Bluetooth® 1 Premere ripetutamente [PLAY MENU] per selezionare "INPUT LEVEL". 2 Premere [▲,▼] per selezionare il livello e quindi premere [OK].

LEVEL 0 → LEVEL +1 → LEVEL +2

• Selezionare "LEVEL 0" se il suono risulta distorto.
• L'impostazione predefinita è "LEVEL 0".

Disconnessione di un dispositivo Bluetooth®

1 Mentre è connesso un dispositivo Bluetooth®: Premere [PLAY MENU] per selezionare "DISCONNECT?" 2 Premere [▲,▼] per selezionare "OK? YES" e quindi premere [OK].

Operazione di riproduzione dei supporti

I seguenti segni indicano che la funzione è disponibile.

CD: CD audio in formato CD-DA e un CD contenente file MP3 (→ 52)

iPod: iPod/iPhone/iPad compatibile (→ 52)

USB: Dispositivi USB contenenti file MP3 (→ 52)

Bluetooth: Dispositivo Bluetooth® connesso (→ 43)

Preparazione

• Accendere l'unità.
• Inserire il supporto (→ 42) o connettere il dispositivo Bluetooth® (→ 43).
• Premere [CD], [iPod/USB] o [®] per selezionare la sorgente audio.

• Quando si utilizza un iPod/iPhone/iPad, il funzionamento può variare a seconda dei modelli.

Riproduzione di base CD, iPod, USB, Bluetooth

Riproduzione	Premere [▶/■].
Stop	Premere [■]. • USB: La posizione viene memorizzata, e viene visualizzata l'indicazione "RESUME".
Pausa	Premere [▶/■]. Premere nuovamente per riavviare la riproduzione.
Salto	Premere [▲/▲] o [▶/▶] per saltare un brano.
	CD, USB Premere [▲] o [▼] per saltare l'album MP3.
Ricerca	Durante la riproduzione o la pausa Tenere premuto [▲/▲] o [▶/▶]. • IPod: La ricerca all'dinietro funziona solo all'interno del brano corrente.

CD, USB, Bluetooth Visualizzazione informazioni

Premere ripetutamente [DISPLAY].

• Per usare il telecomando di questa unità con un dispositivo Bluetooth®, il dispositivo Bluetooth® deve supportare AVRCP (Audio Video Remote Control Profile). A seconda del dispositivo o dello stato del dispositivo, alcune funzioni potrebbero non essere disponibili. - Numero massimo di caratteri visualizzabili: circa 30
• Questa unità supporta i tag ID3 ver. 1.0, 1.1 e 2.3. I dati di testo non supportati non vengono visualizzati o vengono visualizzati diversamente.
• Indicazioni relative all'album e al brano per i file MP3.

"A—": Numero dell'album MP3. "T—": Numero del brano MP3. - " " indica il numero dell'album o del brano. Questa indicazione è utilizzata anche per riferirsi a un album. "J": Questa indicazione è utilizzata anche per riferirsi a un brano.

iPod: Per scorrere il menu dell'iPod/iPhone.

Aprire l'app Musica per utilizzare questa funzione con iPod touch/iPhone.

• [▲,▼]: Per scorrere le voci del menu.
• [OK]: Per passare al menu successivo.
• [iPod MENU]: Per tornare al menu precedente.

• Per visualizzare l'operazione, aprire lo sportello scorrevole. A seconda del modello (ad es., iPod nano 7ª generazione, ecc.), potrebbe essere necessario selezionare l'album, l'artista, ecc. sull'iPod/iPhone.

Modalità di riproduzione (CD, USB)

Selezionare la modalità di riproduzione.

1 Premere [PLAY MENU] per selezionare "PLAY MODE" o "REPEAT". 2 Premere [▲,▼] per selezionare l'impostazione, quindi premere [OK].

PLAY MODE

OFF PLAYMODE	Selezionare per annullare l'impostazione della modalità di riproduzione.
1-TRACK	Riproduze solo il brano selezionato. • Viene visualizzato "1", "2". (Saltare al brano desiderato.)
1-ALBUM	Riproduze solo l'album MP3 seLECTIONto. • Viene visualizzato "1", "3".
RANDOM	Riproduze i contenuti in ordine casuale. • Viene visualizzato "RND".
1-ALBUM RANDOM	Riproduze i brani dell'album MP3 seLECTIONto in ordine casuale. • Premere [▲] o [▼] per selezionare l'album MP3. • Viene visualizzato "1", "3", "RND".

REPEAT

ON REPEAT	Attivare la modalità ripetizione. • Viene visualizzato " Ⓒ".
OFF REPEAT	Disattivare la modalità ripetizione.

• Quando si usa un iPod/iPhone/iPad o un dispositivo Bluetooth®, usare le impostazioni sul dispositivo, se disponibili.
• Durante la riproduzione casuale non è possibile saltare al brano precedente.
• La modalità viene annullata quando si apre lo sportello scorrevole per i dischi.

Ascolto DAB/DAB+

Preparazione

• Accertarsi che l'antenna DAB sia collegata. (→ 41)
• Accendere l'unità.

Memorizzazione delle stazioni

Per ascoltare le trasmissioni DAB/DAB+ è necessario memorizzare sull'unità le stazioni disponibili. - L'unità avvierà automaticamente "DAB AUTO SCAN" e memorizzerà le stazioni disponibili nella propria area se la memoria è vuota.

Premere [RADIO] per selezionare "DAB/DAB+".

• Quando la scansione automatica non riesce viene visualizzato "SCAN Failed". Individuare la posizione che consente la ricezione migliore (→ 46 Per verificare o migliorare la qualità di ricezione del segnale) e quando scandire nuovamente le stazioni DAB/DAB+.

Per scandire nuovamente le stazioni DAB/DAB+

Quando vengono aggiunte nuove stazioni o quando l'antenna è stata spostata, effettuare nuovamente la scansione automatica.

1 Premere [PLAY MENU] per selezionare "AUTOSCAN" e quando premere [OK]. 2 Mentre lampeggia "START ?", premere [OK].

• Quando si aggiorna la memoria con la scansione automatica, le stazioni memorizzate in precedenza verranno cancellate. memorizzarle nuovo (→ destra).

Ascolto delle stazioni memorizzate

Preparazione*1

1. Premere [RADIO] per selezionare "DAB/DAB+". 2. Premere ripetutamente [PLAY MENU] per selezionare "TUNEMODE". 3. Premere [▲, ▼] per selezionare "STATION" e quindi premere [OK].

1. Premere [RADIO] per selezionare "DAB/DAB+". 2. Premere [◀◀] o [▶▶] per selezionare la stazione.

Memorizzazione delle stazioni DAB/DAB+

È possibile memorizzare fino a 20 stazioni DAB/DAB+.

Preparazione

• Premere ripetutamente [RADIO] per selezionare "DAB/DAB+".

1. Mentre si sta ascoltando la trasmissione DAB, premere [OK]. 2. Premere [▲, ▼] per selezionare il numero associato alla stazione desiderata e quindi premere [OK].

Non è possibile memorizzare una stazione che non sta trasmettendo o quando è selezionato il servizio secondario. - La stazione che occupa un canale viene cancellata se si memorizza un'altra stazione dello stesso canale.

■ Ascolto delle stazioni DAB/DAB+ memorizzate

Preparazione*1

1. Premere [RADIO] per selezionare "DAB/DAB+". 2. Premere ripetutamente [PLAY MENU] per selezionare "TUNEMODE". 3. Premere [▲, ▼] per selezionare "PRESET" e quindi premere [OK].

1. Premere [RADIO] per selezionare "DAB/DAB+". 2. Premere [◀◀] o [▶▶] per selezionare la stazione.

• Per selezionare per numero della stazione, accertarsi che le stazioni siano già state memorizzate manualmente.
• Per memorizzare ulteriori stazioni, selezionare la stazione usando il metodo indicato in "Ascolto delle stazioni memorizzate" (→ sinistra).

Ascolto del servizio secondario

Alcune stazioni DAB/DAB+ forniscono un servizio secondario oltre a un servizio principale. Se la stazione che state ascoltando fornisce un servizio secondario, verrà visualizzato "".

1. Mentre viene visualizzato "V", premere ripetutamente [PLAY MENU] per selezionare "DAB SECONDARY". 2. Premere [Δ, ∇] per selezionare il servizio secondario e premere [OK].

• L'impostazione ritornerà al servizio principale quando vengono effettuate modifiche (ad esempio viene modificata la stazione).

*1: L'impostazione di "TUNEMODE" rimane memorizzata sino a quando viene modificata.

Visualizzazione

Premere [DISPLAY] per modificare la visualizzazione.

Le informazioni scorreranno sul display.

L'informazione visualizzata varia ogni volta che si preme il pulsante:

Etichetta dinamica:	Informazioni sulla trasmissione
Visualizzazione PTY:	Tipodi di programma
Etichetta assieme:	Il nome dell'insieme
Visualizzazione della frequenza:	Viene visualizzato il blocco di frequence e la frequenza.
Visualizzazione ora:	Ora attuale

Regolazione automatica dell'orologio

Se la trasmissione DAB contiene informazioni relative all'orario, l'orologio di questa unità verrà aggiornato automaticamente.

1. Premere ripetutamente [PLAY MENU] per selezionare "AUTO CLOCK ADJ". 2. Premere [Δ, ∇] per selezionare "ON ADJUST" e quindi premere [OK].

• Selezionare "OFF ADJUST" per disattivare la regolazione dell'orologio.

Per verificare o migliorare la qualità di ricezione del segnale

Per verificare la qualità di ricezione del segnale, è necessario effettuare la memorizzazione di almeno 1 blocco di frequenze.

• Se viene visualizzato "SCAN FAILED" dopo la selezione di "DAB/DAB+" o dopo una scansione automatica, procedere a "Sintonizzazione manuale di 1 blocco di frequenze" (→ in basso).
• Se sull'unità sono state già memorizzate le stazioni, procedere a "Verifica della qualità di ricezione del segnale DAB/DAB+" (→ a destra).

Sintonizzazione manuale di 1 blocco di frequenza

Usare questa funzione per scandire 1 blocco di frequenze dopo aver regolato la posizione dell'antenna DAB.

Preparazione

Annotare un blocco di frequenze che è possibile ricevere nella propria area (es. 12B 225,648 MHz).

1. Mentre viene visualizzato "SCAN FAILED", regolare la posizione dell'antenna DAB. 2. Premere ripetutamente [PLAY MENU] per selezionare "MANUAL SCAN". 3. Premere [▲,▼] per selezionare il blocco di frequenza ricevibile nella propria area e quindi premere [OK].

• Se le stazioni sono state memorizzate, procedere a "Per scandire nuovamente le stazioni DAB/DAB+ per memorizzare stazioni su altri blocchi di frequenza" (→45).
• Se viene ancora visualizzato "SCAN FAILED", ripetere i passaggi da 1 a 3 sino a che viene memorizzata una stazione. Se la situazione non migliora, provare ad usare un'antenna DAB esterna o consultare il proprio rivenditore.

Verifica della qualità di ricezione del segnale DAB/DAB+

1. Mentre si ascolta la trasmissione DAB: premere ripetutamente [PLAY MENU] per selezionare "SIGNAL QUALITY" e quindi premere [OK].

• Viene visualizzato il blocco di frequenze e quando viene indicata la qualità di ricezione.

Qualità di ricezione

0 (scarsa) - 8 (eccellente)

2 Se la qualità di ricezione del segnale è scarsa, spostare l'antenna in una posizione dove la qualità di ricezione è migliore. 3 Per continuare a verificare la qualità di altri blocchi di frequenze:

Premere nuovamente [Δ, ∇] e selezionare la frequenza desiderata.

4 Premere [OK] per uscire.

• Se l'antenna è stata regolata, effettuare la scansione automatica ed aggiornare la memorizzazione delle stazioni. (→ 45)

Modifica del range di frequenza della scansione automatica

Vengono scandite automaticamente solo le frequenze in uso nella propria area a dicembre 2012 in BANDA III ("LOCAL", impostazione di fabbrica).

Selezionare "ALL BAND III" quando si desiderano memorizzare le stazioni su altre frequenze.

1 Premere ripetutamente [PLAY MENU] per selezionare "SCANMODE". 2 Premere [Δ, ∇] per selezionare "ALL BAND III" o "LOCAL" e quindi premere [OK]. - "DAB AUTO SCAN" inizia automaticamente.

• I canali DAB memorizzati vengono cancellati quando si modifica "SCANMODE". Se è stato impostato il timer di riproduzione e la sorgente musicale è DAB/DAB+, il timer si disattiva. (⇒ 48)

Ascolto della radio FM

È possibile preimpostare fino a 30 canali.

Preparazione

• Accertarsi che l'antenna sia collegata. (→ 41)
• Accendere l'unità.
• Premere [RADIO] per selezionare "FM".

• Se si memorizza una stazione su un canale che già ne conteneva una, quest'ultima verrà sovrascritta.

Preselezione automatica delle stazioni

1 Premere [PLAY MENU] per selezionare "A.PRESET". 2 Premere [Δ, ∇] per selezionare "LOWEST" o

"CURRENT", quindi premere [OK].

LOWEST:

Per iniziare la preselezione automatica con la frequenza più bassa (FM 87.50).

CURRENT:

Per iniziare la preselezione automatica con la frequenza corrente.*

• Per cambiare la frequenza, vedere "Sintonizzazione manuale e preimpostazione".

La radio inizia a preselezionare tutte le stazioni che è in grado di ricevere nei canali, in ordine ascendente.

Ascolto di un canale preimpostato

Preparazione

① Premere ripetutamente [PLAY MENU] per selezionare "TUNEMODE". ② Premere [Δ, ∇] per selezionare "PRESET", quindi premere [OK].

Premere [◀ / ◀◀] o [▶ / ▶▶] per selezionare il canale.

Sintonizzazione manuale e preimpostazione

Selezionare una trasmissione radio.

1 Premere ripetutamente [PLAY MENU] per selezionare "TUNE MODE". 2 Premere [▲,▼] per selezionare "MANUAL", quindi premere [OK]. 3 Premere [1/4] o [▶/▶] per sintonizzare la stazione desiderata.

• Per avviare la sintonizzazione automatica, tenere premuto [←/←], [▶/→] finché la frequenza non inizia a scorrere. La sintonizzazione si arresta quando viene trovata una stazione.

Per preimpostare il canale

4 Mentre si sta ascoltando la trasmissione radio, premere [OK]. 5 Premere [▲,▼] per selezionare il canale, quindi premere [OK].

Per migliorare la qualità dell'audio FM

1 Mentre si ricevono trasmissioni FM, premere ripetutamente [PLAY MENU] per selezionare "FM MODE". 2 Premere [▲,▼] per selezionare "MONO", quindi premere [OK].

• Questa stazione può essere preimpostata e memorizzata. Per farlo, continuare con il passaggio 4 descritto in "Sintonizzazione manuale e preimpostazione".

• Selezionare "STEREO" al passaggio 2 per tornare alle trasmissioni stereo.
• "MONO" viene disattivato se si cambia la frequenza.
• Se si seleziona "MONO", indipendentemente dal tipo di segnale che l'unità sta ricevendo, verrà visualizzata l'indicazione "FM MONO". (→ in basso)

Per visualizzare lo stato corrente del segnale FM

Quando si ricevono trasmissioni FM, premere [DISPLAY].

Quando si ricevono trasmissioni FM, premere [PLAY MENU] per visualizzare "FM STATUS" e quindi premere [OK].

"FM ST": Il segnale FM è stereo.

"FM": Il segnale FM è mono.

• "FM" viene visualizzato anche se questa unità non è sintonizzata su una stazione.

SC-HC38 Per visualizzare i dati RDS

Premere [DISPLAY] per visualizzare i dati di testo.

• Ogni volta che si preme il pulsante:

"PS": Servizio programma

"PTY": Tipo di programma

"FREQ": Indicazione della frequenza

• "STEREO" viene visualizzato quando questa unità è sintonizzata su una trasmissione stereofonica.
• L'unità è in grado di visualizzare i dati testuali trasmessi dal Radio Data System (RDS), disponibile in alcune aree. (Se la ricezione è scarsa, è possibile che l'indicazione RDS non venga visualizzata.)

Regolazione dell'audio

È possibile aggiungere all'audio in uscita i seguenti effetti sonori.

1 Premere ripetutamente [SOUND] per selezionare l'effetto. 2 Premere [▲,▼] per selezionare l'impostazione, quindi premere [OK].

Surround Diretto-Vocale (D.SURROUND)	“LEVEL 1”, “LEVEL 2” o “OFF”. · L'impostazione predefinita è “OFF”.
EQ preimpostato (PRESET EQ)	“HEAVY” (pesante), “SOFT” (morbida), “CLEAR” (chiara), “VOCAL” (vocale) o “FLAT” (piatta/off). · L'impostazione predefinita è “HEAVY”.
Bassi (BASS) o Acuti (TREBLE)	Regola il livello (su una Scala compresa tra -4 e +4).
Bassi dinamici*1 (D.BASS)	“ON D.BASS” o “OFF D.BASS”. · L'impostazione predefinita è “ON D.BASS”.

*1: È possibile selezionare questa funzione utilizzando il tasto [D.BASS] sull'unità. - Con alcuni tipi di sorgenti, è possibile che la qualità del suono diminuisca quando si applicano questi effetti. In tal caso, disattivare gli effetti sonori.

Orologio e timer

Impostazione dell'orologio

Si tratta di un orologio con visualizzazione delle 24 ore.

1 Premere ripetutamente [SETUP] per selezionare "CLOCK". 2 Premere [ , ] per impostare l'ora, quindi premere [OK].

• Per visualizzare l'orologio, premere [SETUP] per selezionare "CLOCK", quindi premere una volta [OK]. L'ora viene visualizzata per 10 secondi. (Mentre l'unità è in standby, premere una volta [DISPLAY].)
• L'orologio viene azzerato in caso di interruzione di corrente o quando si rimuove il cavo di alimentazione CA.
• Regolare spesso l'orologio per assicurarne la precisione.

Timer di riproduzione

È possibile impostare il timer in modo che l'unità si accenda a una data ora in giorni specifici.

Preparazione

Regolare l'orologio (vedere a sinistra).

Impostazione del timer

1 Premere ripetutamente [SETUP] per selezionare "TIMER ADJ". 2 Premere [Δ, ] per impostare l'ora di inizio ("ON TIME"), quindi premere [OK]. 3 Premere [Δ, ] per impostare l'ora finale ("OFF TIME"), quindi premere [OK].

Accendere l'unità

1 Selezionare il dispositivo di origine della musica*1 e impostare il volume desiderato. 2 Premere ripetutamente [SETUP] per selezionare "TIMER SET". 3 Premere [Δ, ∇] per selezionare "SET", quindi premere [OK].

• Viene visualizzato "⊙".
• Per disattivare il timer, selezionare "OFF".

4 Premere [O] per spegnere l'unità.

• Per visualizzare le impostazioni relative al timer, premere ripetutamente [SETUP] per selezionare "TIMER ADJ", quindi premere una volta [OK]. Se il timer è attivato, verranno visualizzati il dispositivo di origine della musica e il volume.
• Mentre è in standby, se si attiva il timer, premere due volte [DISPLAY] per visualizzare le impostazioni.
• Una volta impostato il timer, sarà possibile utilizzare normalmente l'unità, ma:
• Mettere l'unità in standby prima dell'ora di inizio impostata sul timer.
• Anche se si cambia la sorgente audio o il volume, il timer utilizzerà comunque la sorgente audio e il volume impostati al momento della sua attivazione.

*1: Come origine disponibile è possibile impostare "CD", "USB", "IPOD_PORT", "IPOD_LOCK", "DAB/DAB+" (SC-HC3DB) e "FM".

Timer di spegnimento automatico

Il timer di spegnimento automatico consente di spegnere l'unità dopo un tempo impostato.

1 Premere [SETUP] per selezionare "SLEEP". 2 Premere [▲,▼] per impostare l'ora (in minuti), quindi premere [OK].

"SLEEP 30" ↔ "SLEEP 60" ↔ "SLEEP 90" ↔ "SLEEP 120"

• Il tempo rimanente viene indicato sul display dell'unità, tranne quando si eseguono altre operazioni.
• Il timer di riproduzione e il timer della modalità Sleep possono essere utilizzati insieme. La modalità Sleep ha sempre la priorità.

Altre operazioni

Standby automatico

Per impostazione predefinita l'unità si spegnerà sempre automaticamente se non vengono emessi segnali audio e non vengono eseguite operazioni per circa 30 minuti. Per annullare questa funzione

1 Premere ripetutamente [SETUP] per selezionare "AUTO OFF". 2 Premere [▲,▼] per selezionare "OFF", quindi premere [OK].

• Per attivare la funzione di standby automatico, selezionare "ON" al passaggio 2.
• Questa impostazione non può essere selezionata quando la sorgente è "DAB/DAB+" o "FM".

Luminosità del display

È possibile cambiare la luminosità del display di questa unità.

1 Premere ripetutamente [SETUP] per selezionare "DIMMER". 2 Premere [▲,▼] per selezionare "ON", quindi premere [OK].

• Per annullare la riduzione di luminosità, selezionare "OFF" al passaggio 2.

Modifica del codice dell'unità e del telecomando

Quando altri apparecchi Panasonic rispondono al telecomando in dotazione, cancellare il codice del telecomando.

1 Premere [CD] per selezionare "CD". 2 Mentre si tiene premuto [SELECTOR] sull'unità, tenere premuto CD/RADIO sul telecomando sino a che il display dell'unità mostra "REMOTE 2". 3 Tenere premuto [OK] e il tasto CD/RADIO sul telecomando per almeno 4 secondi.

• Per riportare la modalità a "REMOTE 1", ripetere i passaggi precedenti, ma sul telecomando premere 3 volte CD/RADIO.

Risoluzione dei problemi

Prima di contattare il tecnico per la riparazione, eseguire i controlli indicati di seguito. In caso di dubbi su alcuni controlli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.

Per ripristinare tutte le impostazioni predefinite in fabbrica

Quando si verificano le seguenti circostanze, reimpostare la memoria:

• Premendo i pulsanti non si ottiene alcuna risposta.
• Si desidera cancellare e reimpostare il contenuto della memoria.

① Scollegare il cavo di alimentazione CA. (Attendere almeno 3 minuti prima di procedere al passaggio ②.) ② Tenendo premuto [b/l] sull'unità, ricollegare il cavo di alimentazione CA.

• Sul display viene visualizzata l'indicazione "--------".

③ Rilasciare [O/I].

• Tutte le impostazioni tornano ai valori predefiniti. È necessario reimpostare le impostazioni della memoria.

Problemi comuni

Si avverte un ronzio durante la riproduzione.

• Vicino ai cavi vi sono un cavo di alimentazione CA o una lampada a fluorescenza. Tenere le altre apparecchiature e i relativi cavi lontani dai cavi dell'unità.

Non è possibile leggere file MP3.

• In caso di copia di un disco multisessione che non contiene dati tra le sessioni, è possibile che non si riesca a riprodurre i file MP3.
• Quando si crea un disco multisessione, è necessario chiudere la sessione.
• La quantità di dati sul disco è troppo piccola. Impostare la quantità di dati su un valore superiore a 5 MB.

Utilizzo dei dischi

La visualizzazione è scorretta o la riproduzione non si avvia.

• Accertarsi che il disco sia compatibile con questa unità. (→ 52)
• Sulla lente è presente dell'umidità. Attendere per circa un'ora, quindi riprovare.

Utilizzo di dispositivi USB

Nessuna risposta quando si preme [▶/■].

• Scollegare e ricollegare il dispositivo USB. In alternativa, spegnere e riaccendere l'unità.

Impossibile leggere l'unità USB o il suo contenuto.

• La formattazione o il contenuto dell'unità USB non sono compatibili con l'unità (→ 52)
• La funzione host USB di questo prodotto potrebbe non funzionare con alcuni dispositivi USB.

Rallentamento nel funzionamento dell'unità flash USB.

• File di grandi dimensioni o unità flash USB di grande capacità disponibile richiedono un tempo di lettura maggiore.

Il tempo trascorso visualizzato è diverso dalla durata effettiva della riproduzione.

• Copiare i dati su un altro dispositivo USB o eseguire un backup dei dati, quindi riformattare il dispositivo USB.

SC-HC38DB

La qualità della ricezione DAB/DAB+ è scarsa.

• Allontanare l'antenna da computer, televisioni ed altri cavi.
• Usare un'antenna esterna (→ 41).

Si sente un rumore o un battito durante la ricezione di una trasmissione radio.

• Controllare che l'antenna sia collegata correttamente. (→ 41)
• Regolare la posizione dell'antenna.
• Tentare di mantenere una certa distanza tra l'antenna e il cavo di alimentazione CA.
• Provare a utilizzare un'antenna esterna se vi sono edifici o monti nelle vicinanze.
• Spegnere il televisore o altri lettori audio oppure allontanarli dall'unità.
• Tenere l'unità lontano dai cellulari se le interferenze sono evidenti.

Utilizzo di un iPod/iPhone/iPad

Non è possibile ricaricare o azionare il dispositivo.

• Avete selezionato il selettore appropriato? Premere [iPod] per selezionare "IPOD_DOCK" o "IPOD_PORT".
• Controllare che l'iPod/iPhone/iPad sia collegato correttamente. (→ 42)
• La batteria dell'iPod/iPhone/iPad è scarica. Ricaricare l'iPod/iPhone/iPad, quindi azionarlo nuovamente.
• Collegare nuovamente l'iPod/iPhone/iPad o tentare di riavviare l'iPod/iPhone/iPad.
• Quando questa unità è in modalità standby, la carica non viene eseguita.
• Quando si usa la connessione "IPOD_PORT".

Attivare questa unità e accertarsi che la carica sia iniziata prima di passare questa unità alla modalità standby.

Bluetooth®

Non è possibile effettuare la connessione.

• Verificare lo stato del dispositivo Bluetooth®.

Non si riesce ad ottenere il collegamento con il dispositivo.

• L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ripetere l'accoppiamento del dispositivo. (→ 43)
• Questa unità potrebbe essere connessa ad un dispositivo diverso. Scollegare l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo. (→ 43)

Il dispositivo è collegato ma non è possibile ascoltare l'audio attraverso l'unità.

• Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare l'output audio manualmente sul "SC-HC38". Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.

L'audio si interrompe.

• Il dispositivo è fuori dal range di comunicazione di 10 m. Portare il dispositivo Bluetooth® più vicino all'unità.
• Rimuovere eventuali ostacoli tra l'unità e il dispositivo.
• Altri dispositivi che usano la banda di frequenza di 2,4 GHz (router wireless, microonde, telefoni cordless, ecc.) stanno interferendo. Portare il dispositivo Bluetooth® più vicino all'unità e distanziarlo dagli altri dispositivi.
• Selezionare "MODE1" per una comunicazione stabile. (→ 43)

Telecomando

Il telecomando non funziona correttamente.

• Il telecomando e questa unità usano codici differenti. (→ 51 "REMOTE")
• La batteria è esaurita o inserita in modo non corretto? (→ 40)

Messaggi

I seguenti messaggi o numeri di servizio possono venire visualizzati sul display dell'unità.

1 - Il cavo di alimentazione CA è stato collegato per la prima volta o recentemente si è verificata un'interruzione di corrente. Impostare l'ora (→ 48).

"ADJUST CLOCK"

• Orologio non impostato. Regolare correttamente l'orologio.

"ADJUST TIMER"

• Timer di riproduzione non impostato. Regolare correttamente il timer di riproduzione.

"AUTO OFF"

• L'unità è rimasta inutilizzata per circa 30 minuti e si spegnerà entro un minuto. Per evitare ciò, premere un tasto qualsiasi.

"CANNOT SET"

• Selezionare una sorgente audio diversa da "BLUETOOTH".

• L'unità sta controllando l'iPod/iPhone/iPad collegato.
• Se il display continua ad apparire, accertarsi che la batteria dell'iPod/iPhone/iPad non sia consumata e che l'iPod/iPhone/iPad sia acceso e collegato correttamente (→ 42) .

"ERROR"

• È stata eseguita un'operazione scorretta. Leggere le istruzioni e riprovare.

"F□□" ("□" indica un numero.)

• Questa unità ha un problema. Annotare il numero visualizzato, scollegare il cavo di alimentazione CA e contattare il proprio rivenditore.

"ILLEGAL OPEN"

• Lo sportello scorrevole non è nella posizione corretta. Spegnere e riaccendere l'unità. Se questa indicazione viene visualizzata nuovamente, consultare il rivenditore.

L'iPod/iPhone/iPad assorbe troppa corrente. Scollegare iPod/iPhone/iPad e spegnere e riaccendere l'unità. - Il dispositivo USB assorbe troppa corrente. Attivare la modalità "CD", rimuovere l'USB e spegnere l'unità.

"NODEVICE"

L'iPod/iPhone/iPad non è inserito correttamente. Leggere le istruzioni e riprovare (→ 42). - La batteria dell'iPod/iPhone/iPad è esaurita. Caricare l'iPod/iPhone/iPad ed accenderlo prima del collegamento. - Il dispositivo USB non è inserito. Controllare il collegamento.

"NO DISC"

• Inserire il disco da riprodurre (→ 42).

"NO MEMORY"

• Non ci sono stazioni DAB/DAB+ memorizzate da selezionare. Memorizzare alcuni canali. (→ 45)

"NO PLAY"

• È stato inserito un CD in un tipo diverso da CD-DA o MP3. Non è possibile riprodurlo.
• Se sono presenti più di 255 album o cartelle (audio e non audio), è possibile che non si riesca a leggere e a riprodurre alcuni dei file MP3 contenuti in questi album. Trasferire gli album su un altro dispositivo USB. In alternativa, riformattare il dispositivo USB e salvare gli album musicali prima di salvare le cartelle che non contengono file audio.

"NO SIGNAL"

• Non è possibile ricevere la stazione. Controllare la propria antenna (→ 41).

"NOT SUPPORTED"

• È stato collegato un iPod/iPhone/iPad, la cui riproduzione non è possibile (→ 52). Se iPod/iPhone/iPad è compatibile, accenderlo e collegarlo correttamente.

"READING"

• L'unità sta controllando le informazioni relative al CD. Una volta che questa indicazione sarà scomparsa, avviare il funzionamento.

"REMOTE □" ("□" sta a indicare un numero.)

• Il telecomando e questa unità usano codici differenti. Cambiare il codice del telecomando.
• Quando è visualizzata l'indicazione "REMOTE 1", tenere premuto [OK] e [ ] per più di 4 secondi.
• Quando è visualizzata l'indicazione "REMOTE 2", tenere premuto [OK] e CD/RADIO per più di 4 secondi.

"SCAN FAILED"

• Non è possibile ricevere le stazioni. Verificare la propria antenna e provare l'Auto scanning (→ 45). Se viene ora visualizzato "SCAN FAILED", trovare la ricezione del segnale migliore con la funzione di sintonizzazione "MANUAL SCAN". (→ 46)

Informazioni su Bluetooth®

Panasonic non è responsabile per la perdita di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

• Questa unità usa la banda di frequenza 2,4 GHz.

Certificazione del dispositivo

• Questo sistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni:
• Disassemblaggio o modifica dell'unità.

Rimozione delle indicazioni delle specifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standard di Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, quello potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati a un dispositivo Bluetooth®.

Range di utilizzo

• Usare questo dispositivo in un range massimo di 10 m. Il range può variare a seconda dell'ambiente, di ostacoli o di interferenze.

Interferenza da altri dispositivi

• Questa unità potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se questa unità è posizionata troppo vicina ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2.4 GHz.
• Questa unità potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• L'unità è predisposta per un normale impiego di tipo generale.
• Non usare questo sistema vicino a un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc.).

Supporti riproducibili

Compatibile con la connessione "IPOD_DOCK" (utilizzando un connettore Lightning)

iPod touch (5a generazione)

iPod nano (7a generazione)

iPhone 5

Compatibile con la connessione "IPOD_PORT" [utilizzando un cavo USB apposito (non in dotazione)]

iPod touch 1a, 2a, 3a, 4a e 5a generationse

iPod nano 2a, 3a, 4a, 5a, 6a e 7a generationse

iPhone 5 / iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

iPad (3a e 4a generatione) / iPad 2 / iPad

iPad mini

(informazioni aggiornate a dicembre 2012)

• La compatibilità dipende dalla versione del software. Aggiornare il software dell'iPod/iPhone/iPad alla versione più recente prima di utilizzarlo con questa unità.
• Panasonic non accetta alcuna responsabilità per la perdita di dati e/o informazioni.

CD compatibile

• Un disco con il logo CD.

• Questa unità è in grado di riprodurre dischi conformi al formato CD-DA.
• L'unità potrebbe non essere in grado di riprodurre alcuni dischi a causa delle condizioni di registrazione.

Dispositivi USB compatibili

• Non è garantito che questa unità possa essere collegata a tutti i dispositivi USB.
• I file system FAT12, FAT16 e FAT32 sono tutti supportati.
• Questa unità supporta lo standard USB 2.0 Full Speed.
• Questa unità supporta dispositivi USB con una capacità massima di 32 GB.

File MP3 compatibili

• Formato supportato: file con estensione ".mp3" o ".MP3".
• Rapporto di compressione compatibile: tra 64 kbps e 320 kbps (stereo).
• È possibile che alcuni file MP3 non vengano riprodotti nell'ordine in cui sono stati numerati, o che non vengano riprodotti affatto, a seconda della modalità di creazione.

Creazione di file MP3 su un CD-R/RW

- Numero massimo di brani e album: 999 brani e 254 album (tranne la cartella root). - Formati dei dischi: ISO9660 livello 1 e livello 2 (eccettuati i formati estesi). - Se il disco contiene dati in formato MP3 e dati audio normali (CD-DA), l'unità riproduce solo il formato registrato nella prima parte del disco. - L'unità non è in grado di riprodurre file registrati utilizzando la scrittura a pacchetti.

Creazione di file MP3 su un dispositivo USB

-Numero massimo di brani e album: 2500 brani e 254 album (tranne la cartella Root). - Quando si collega l'unità a un lettore di schede USB multiporta, verrà selezionata una sola scheda di memoria, normalmente quella inserita per prima.

Licenze

Made for

iPod

iPhone

iPad

"Made for iPod", "Made for iPhone" e "Made for iPad" indicano che un accessorio elettronico è stato progettato per essere collegato specificamente a iPod, iPhone o iPad, rispettivamente, e che lo sviluppatore ne certifica la conformità con gli standard prestazionali di Apple.

Apple non è responsabile per il funzionamento di tale dispositivo o della sua conformità con gli standard normativi e di sicurezza. Si noti che l'utilizzo di tale accessorio con iPod, iPhone o iPad può influenzare negativamente le prestazioni wireless. iPod, iPhone, iPod classic, iPod nano e iPod touch sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi.

Il marchio denominativo Bluetooth® e i loghi sono di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza.

Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari.

MPEG Layer-3, tecnologia di codifica audio con licenza della Fraunhofer IIS e Thomson.

Specifiche

GENERALI

Consumo di corrente 34 W

Consumo di corrente in standby*1

Circa 0,2 W

Consumo di corrente in standby (con il dock per iPod aperto)

Circa 0,5 W

Alimentazione

CA da 220 V a 240 V, 50 Hz

Dimensioni (L x A x P)

500 mm x 204 mm x 84 mm

(Profondità con supporto: 75 mm)

Massa

Circa 2,6 kg

Temperatura di esercizio

0 °C a +40 °C

Umidità di esercizio

35% a 80% RH (senza condensa)

SEZIONE AMPLIFICATORE

Potenza in uscita

Potenza di uscita RMS in modalità Stereo

Canale anteriore (entrambi canali pilotati)

20 W per canale (6 Ω), 1 kHz, 10 % THD

Potenza RMS totale in modalità Stereo

40W

SEZIONE SINTONIZZATORE

Preselezione di memoria 30 stazioni FM

Modulazione di frequenza (FM)

Gamma di frequenza

87,50 MHz a 108,00 MHz (Intervallo di 50 kHz)

Terminali antenna

75Ω (non bilanciato)

SC-HC38DB SEZIONE DAB

Memorie DAB 20 canali

Banda di frequenza (lunghezza d'onda)

Sensibilità *BER 4x10-4

Requisito minimo -98 dBm

Antenna DAB esterna

Terminale Connettore F (75 Ω)

SEZIONE DISCO

Dischi riproducibili (8 cm o 12 cm)

CD, CD-R/RW (CD-DA, MP3*2)

Eccitazione

Lunghezza d'onda 790 nm (CD)

Uscita audio (Disco)

Numero di canali

2 canali (FL, FR)

SEZIONE SISTEMA DIFFUSORI

Tipo

Sistema di 1 diffusore a 1 via (Radiatore passivo)

Unità diffusori

Gamma completa

6,5 cm A cono×1 per canale

Radiatore passivo

8cm× 2 per canale

Impedenza

6Ω

SEZIONETERMINALI

Connessione "IPOD_PORT"

DC OUT 5 V 2,1 A MAX

Standard USB

USB 2.0 full speed

Format di file supportati

MP3 (*.mp3)

File system per dispositivi USB

FAT12, FAT16, FAT32

SEZIONE BLUETOOTH

Specifiche del sistema Bluetooth V3.0

Classificazione delle apparecchiature wireless

Classe 2

Profili supportati

A2DP, AVRCP, GAVDP

Banda di frequenza

2402 MHz a 2480 MHz

(salto di frequenza adattivo)

Distanza utile

10 m Senza ostacoli

• Le specifiche possono essere modificate senza preavviso. La massa e le dimensioni sono approssimative.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

*1: Quando l'iPod/iPhone/iPad non sta caricando e il dock è chiuso.

*2: MPEG-1 Layer 3, MPEG-2 Layer 3

Fissaggio dell'unità al muro (opzionale)

Questa unità può essere fissata a una parete utilizzando le apposite staffe in dotazione, ecc. Accertarsi che la vite utilizzata e la parete siano sufficientemente robuste da sostenere un peso di almeno 33 kg.

Le viti e altre parti non sono incluse nella confezione poiché il tipo e le dimensioni variano a seconda dell'installazione.

• Per ulteriori informazioni sulle viti necessarie vedere il passaggio 3 delle "Istruzioni per il montaggio a muro".
• Come misura di sicurezza secondaria, ricordarsi di installare il cordoncino anticaduta.

Accessori per l'installazione

■ Accessori in dotazione

• 1 Supporto di sicurezza 1 Vite
• 2 Staffe per montaggio a muro

■ Accessori aggiuntivi richiesti (disponibili in commercio)

• 4 Viti di fissaggio al muro
• 1 Vite per il fissaggio del supporto di sicurezza 1 Cordoncino anticaduta*1
• 1 Occhiello

*1: Utilizzare un cordoncino che sia in grado di reggere un peso superiore a 33 kg (con un diametro di circa 1,5 mm).

• Tenere il supporto di sicurezza fuori della portata dei bambini, per evitare che lo possano ingerire.
• Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.
• Tenere le staffe per il montaggio a muro fuori della portata dei bambini, per evitare che le possano ingerire.

Precauzioni di sicurezza

È necessaria un'installazione professionale. L'installazione deve essere eseguita esclusivamente da un tecnico specializzato. PANASONIC NON ACCETTA ALCUNA RESPONSABILITÀ PER DANNI O LESIONI, ANCHE MORTALI, DERIVANTI DA UNA INSTALLAZIONE SBAGLIATA O DA UN UTILIZZO NON CORRETTO. - Accertarsi di installare l'unità come indicato nelle presenti istruzioni per l'uso.

Istruzioni per il montaggio a muro

Prima dell'installazione spegnere l'unità e scollegare il cavo di alimentazione alla presa CA.

1 Rimuovere il supporto dall'unità.

⇔ Svitare le viti di fissaggio (2 pezzi) nella parte inferiore dell'unità. ⇓ Rimuovere delicatamente il supporto dall'unità come illustrato. - Conservare le viti rimosse in un luogo sicuro.

Parte inferiore dell'unità

2 Misurare e segnare la posizione delle staffe per il montaggio a muro (entrambi i lati).

→ Per la posizione delle viti aiutarsi con le figure seguenti.

Posizione in cui installare le staffe per il montaggio a muro Spazio necessario

3 Installare la staffa sul muro utilizzando le 2 viti (non in dotazione). (Entrambi i lati)

• Utilizzare una livella a bolla per assicurarsi che le viti siano allineate.

4 Fissare il supporto di sicurezza all'unità tramite l'apposita vite (in dotazione).

→ Coppia di serraggio delle viti: 50 N·cm a 70 N·cm.

5 Installare il cordoncino anticaduta (non in dotazione) su questa unità.

6 Agganciare saldamente con entrambe le mani l'unità alle staffe per il montaggio a muro.

• Collegare l'antenna e il cavo di alimentazione CA all'unità prima di agganciarla al muro. (→ 41)
• Dopo aver agganciato l'unità, togliere con cautela le mani per controllare che l'unità sia fissata saldamente al muro.

7 Avvitare la vite del supporto di sicurezza (non in dotazione) per fissare il supporto di sicurezza al muro.

• Prima di avvitare, fare riferimento al passo 3 per i requisiti necessari.

8 Installare il cordoncino anticaduta (non in dotazione) sulla parete.

• Accertarsi che il gioco del cordoncino sia minimo.
