MANUALE UTENTE ELPSC21 EPSON

IT Guida utente . 17

pedestal con una mano.

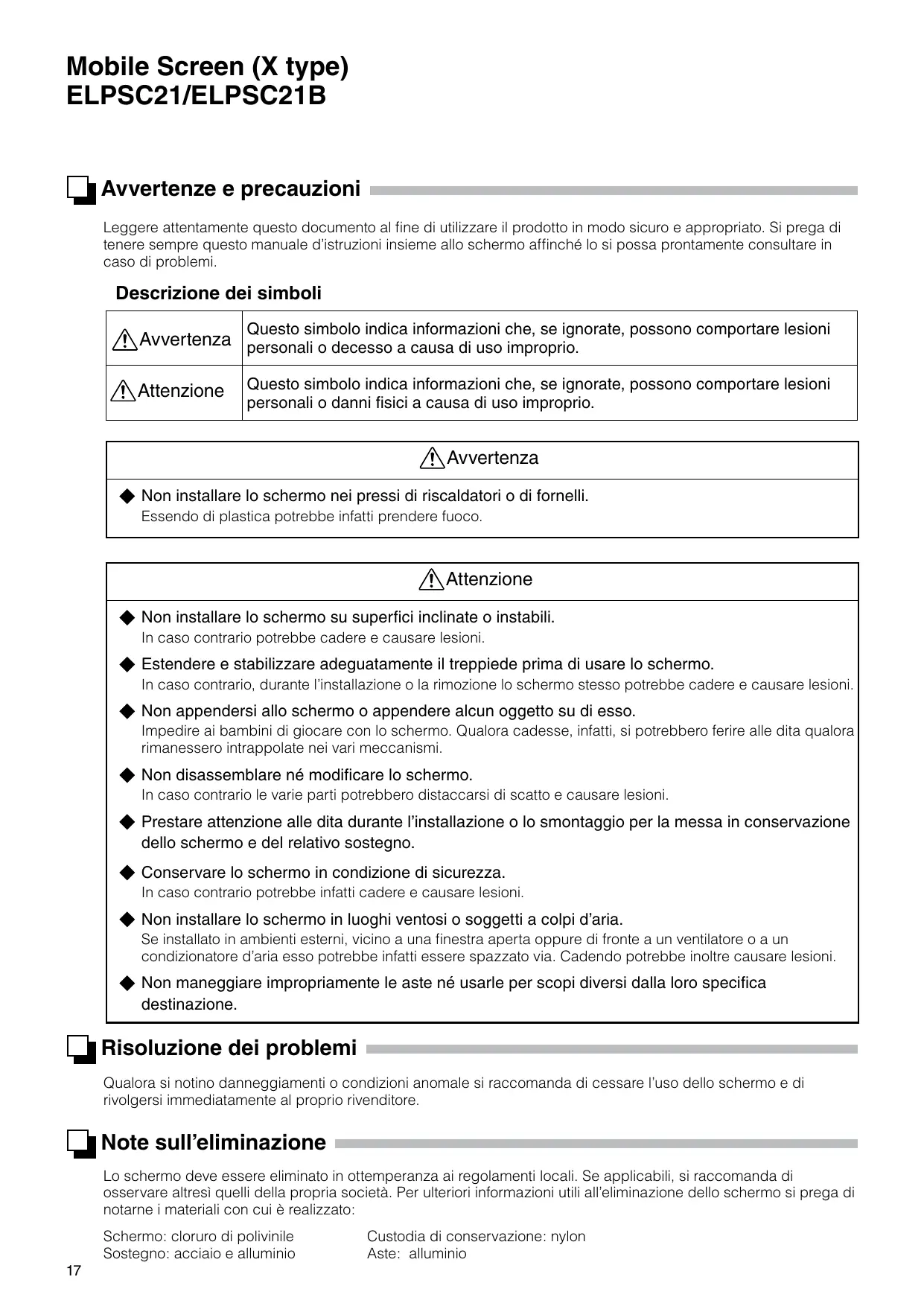

Mobile Screen (X type) ELPSC21/ELPSC21B Avvertenze e precauzioni Leggere attentamente questo documento al fine di utilizzare il prodotto in modo sicuro e appropriato. Si prega di tenere sempre questo manuale d’istruzioni insieme allo schermo affinché lo si possa prontamente consultare in caso di problemi.

Descrizione dei simboli Questo simbolo indica informazioni che, se ignorate, possono comportare lesioni

Avvertenza personali o decesso a causa di uso improprio. Attenzione

Questo simbolo indica informazioni che, se ignorate, possono comportare lesioni personali o danni fisici a causa di uso improprio.

Avvertenza Non installare lo schermo nei pressi di riscaldatori o di fornelli. Essendo di plastica potrebbe infatti prendere fuoco.

Attenzione Non installare lo schermo su superfici inclinate o instabili. In caso contrario potrebbe cadere e causare lesioni.

Estendere e stabilizzare adeguatamente il treppiede prima di usare lo schermo. In caso contrario, durante l’installazione o la rimozione lo schermo stesso potrebbe cadere e causare lesioni.

Non appendersi allo schermo o appendere alcun oggetto su di esso. Impedire ai bambini di giocare con lo schermo. Qualora cadesse, infatti, si potrebbero ferire alle dita qualora rimanessero intrappolate nei vari meccanismi.

Non disassemblare né modificare lo schermo. In caso contrario le varie parti potrebbero distaccarsi di scatto e causare lesioni.

Prestare attenzione alle dita durante l’installazione o lo smontaggio per la messa in conservazione dello schermo e del relativo sostegno. Conservare lo schermo in condizione di sicurezza. In caso contrario potrebbe infatti cadere e causare lesioni.

Non installare lo schermo in luoghi ventosi o soggetti a colpi d’aria. Se installato in ambienti esterni, vicino a una finestra aperta oppure di fronte a un ventilatore o a un condizionatore d’aria esso potrebbe infatti essere spazzato via. Cadendo potrebbe inoltre causare lesioni.

Non maneggiare impropriamente le aste né usarle per scopi diversi dalla loro specifica destinazione.

Risoluzione dei problemi Qualora si notino danneggiamenti o condizioni anomale si raccomanda di cessare l’uso dello schermo e di rivolgersi immediatamente al proprio rivenditore.

Note sull’eliminazione Lo schermo deve essere eliminato in ottemperanza ai regolamenti locali. Se applicabili, si raccomanda di osservare altresì quelli della propria società. Per ulteriori informazioni utili all’eliminazione dello schermo si prega di notarne i materiali con cui è realizzato:

Schermo: cloruro di polivinile Sostegno: acciaio e alluminio

Custodia di conservazione: nylon Aste: alluminio

Note per l’uso e l’immagazzinamento La superficie dello schermo è stata trattata con prodotti chimici per migliorare la visibilità delle immagini proiettate. Qualora si graffi o si sporchi la qualità delle immagini diminuirebbe. Per evitare di danneggiare lo schermo mentre lo si maneggia si prega di: • Non toccarne con le mani la superficie bianca. • Non scrivere sulla superficie bianca con matite, pennarelli o qualsiasi altro strumento. In caso di scrittura accidentale non sarebbe infatti più possibile rimuoverla. • Non strofinare la superficie bianca con tessuti bagnati, benzolo, solventi o qualsiasi altro prodotto. • Per rimuovere la polvere dalla superficie bianca è sufficiente usare un panno asciutto o un pennello morbido. Prima di pulire lo schermo si raccomanda di estenderne e stabilizzarne adeguatamente il treppiede. • Lo schermo non deve essere usato né conservato in luoghi polverosi. • Lo schermo non deve essere usato né conservato in luoghi caldi o umidi. • Esso deve essere mantenuto a temperature comprese tra -10 e +50 °C. * Lo schermo non deve essere lasciato in luoghi la cui temperatura possa eccedere i 50°C, ad esempio all’interno di una vettura. • Una volta terminato di usarlo, si raccomanda di rinchiudere lo schermo nella propria custodia di conservazione affinché si mantenga in buone condizioni. Prima di riavvolgere lo schermo si raccomanda di verificare che alla superficie bianca non aderiscano insetti o altri corpi estranei.

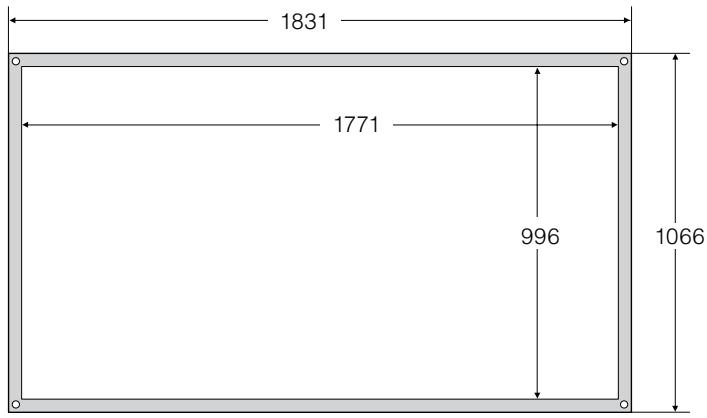

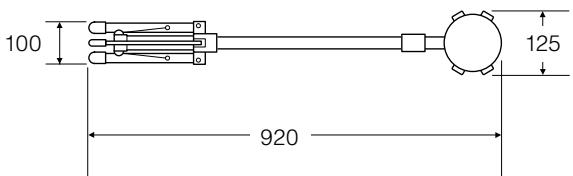

Dimensioni (unità: mm) Formato dello schermo (16:9, 80")

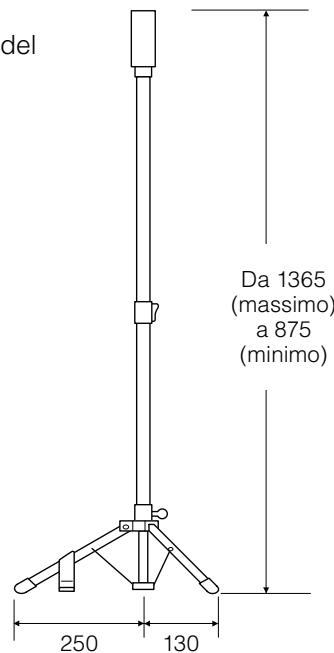

Vista laterale del sostegno

Da 1365 (massimo) a 875 (minimo)

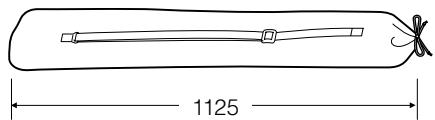

Custodia di conservazione 100

1125 Peso: circa 3,8 kg

Fissaggio dello schermo a una parete Lo schermo può altresì essere usato dopo averlo fissato a una parete. A questo scopo si può usare una cinghia, un cavetto metallico, una corda o altri supporti comunemente reperibili in commercio. È tuttavia necessario ricorrere a un materiale in grado di sopportare il peso dello schermo. Lo schermo pesa circa 1,9 kg.

Mentre lo schermo è fissato alla parete si raccomanda di assicurarlo con un cavo di sicurezza. Qualora dovesse cadere, infatti, potrebbe causare lesioni alle persone sottostanti.

Aste (quattro pezzi)

Custodia di conservazione

Guida utente (questo documento)

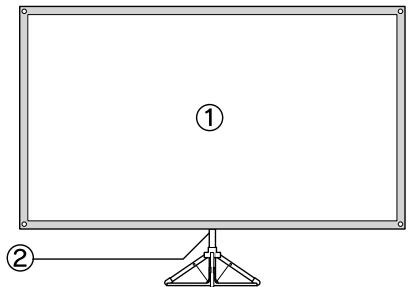

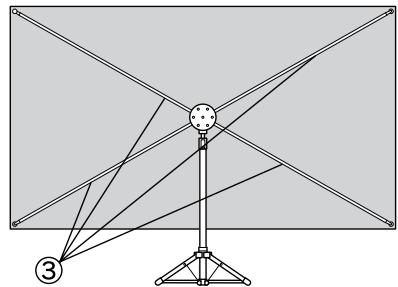

Nome delle parti (schermo montato) Parti del sostegno

1 Schermo 2 Sostegno 3 Aste 4 Stabilizzatore 5 Treppiede 6 Leva del treppiede 7 Regolatore 8 Albero di estensione 9 Supporto

Estrarre dalla custodia di conservazione lo schermo, il sostegno, le aste e lo stabilizzatore.

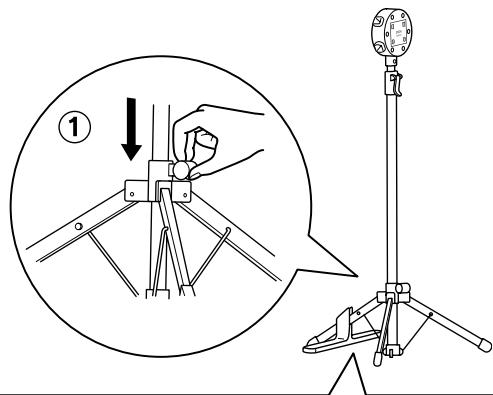

Montare il sostegno. 1 Premere la leva del treppiede ed estenderlo.

La leva del treppiede si trova posteriormente allo schermo.

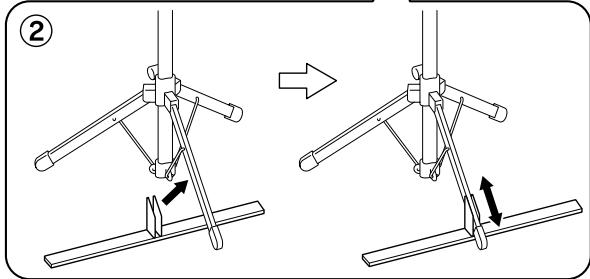

Premere completamente verso il basso la leva del treppiede. Se non lo si estende completamente, il treppiede potrebbe cadere a causare lesioni. 2 Applicare lo stabilizzatore al piedino anteriore del treppiede. Fare scorrere lo stabilizzatore sino a quando sia il piedino del treppiede sia il lato inferiore dello stabilizzatore stesso toccano il pavimento. * Lo stabilizzatore deve essere sempre usato. In caso contrario lo schermo potrebbe cadere e causare lesioni.

Inserire le aste nel supporto. 1 I numeri riportati sulle etichette delle aste devono

corrispondere con quelli riportati sulle etichette ubicate posteriormente al supporto. 2 Ad esempio, inserire l’asta con l’etichetta 1 nel foro con l’ etichetta 1 del supporto, l’asta con l’etichetta 2 nel foro con l’etichetta 2 e così via. Le aste devono essere inserite tutte con le etichette rivolte nella medesima direzione e devono inoltre essere premute sino a quando si avverte uno scatto.

Per fissare lo schermo a una parete 1 Prima d’inserire le aste

rimuovere la vite ubicata nel punto di giunzione tra il supporto e l’albero di estensione e, quindi, rimuovere il supporto stesso.

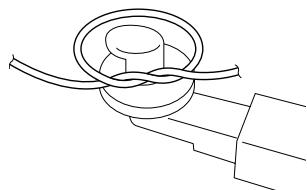

2 Avvolgere una corda o un

cavetto metallico all’estremità esterna delle due aste superiori (etichetta 1 ).

Installazione dello schermo. * Lo schermo è provvisto di un supporto interno per facilitarne lo spostamento. Rimuovere tale supporto. 1 Agganciare lo schermo all’estremità delle

due aste e quindi aprirlo. La superficie bianca deve trovarsi anteriormente.

2 Agganciare ora lo schermo alle altre due aste.

Premere lievemente i ganci nelle aste in modo da inserirle con facilità nei fori dello schermo.

* Prima della spedizione la parte bianca dello schermo viene completamente asciugata. Quando lo si usa per la prima volta si potrebbe tuttavia avvertire un lieve odore di sostanza chimica. Esso scomparirà durante l’ uso. Se l’odore è tuttavia eccessivamente forte si suggerisce di aprire una finestra e ventilare l’ambiente alcuni giorni affinché lo schermo si asciughi completamente.

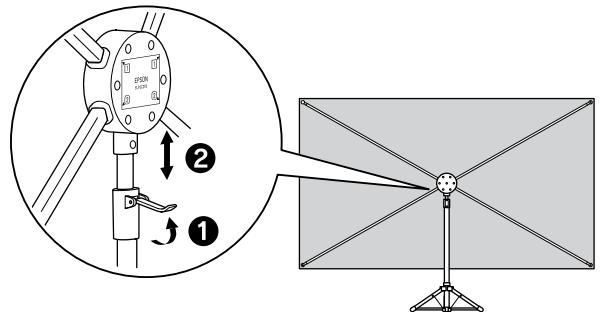

Regolazione dell’altezza dello schermo. 1 Sollevare la leva del regolatore e far scorrere l’albero di estensione

su e giù sino a regolarne l’altezza nel punto desiderato. * Sollevare lentamente l’elemento allungabile per regolare l’altezza. Fare attenzione a non estrarlo eccessivamente, per evitare che fuoriesca completamente.

2 Premere verso il basso la leva del

regolatore in modo da bloccare l’ albero di estensione.

Conservazione Occorre innanzi tutto rimuovere lo schermo. Se si ripiega il sostegno prima di rimuovere lo schermo quest’ ultimo potrebbe cadere a causare lesioni.

Rimuovere lo schermo. 1 Sollevare la leva del regolatore in modo da abbassare l’albero di estensione.

Dopo aver abbassato l’albero di estensione premere verso il basso la leva del regolatore.

2 Rimuovere le aste osservando la procedura opposta a quella d’installazione.

Riporre lo schermo nella custodia di conservazione. Riavvolgere lo schermo prestando attenzione all’eventuale formazione di grinze e riporlo quindi nell’apposita custodia di conservazione.

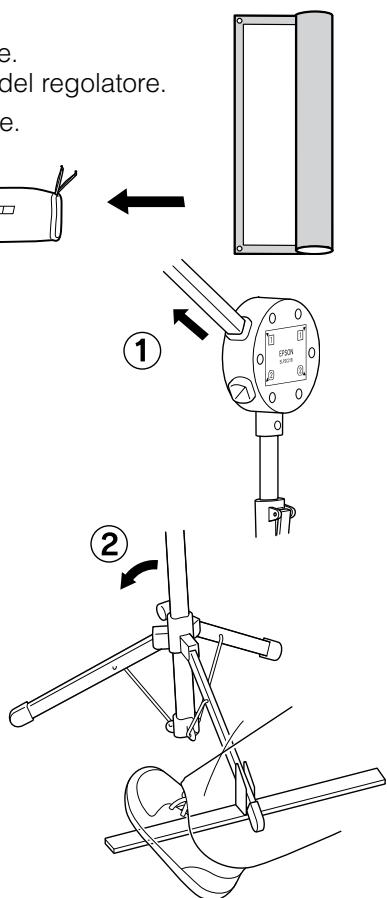

Riporre il sostegno nella custodia di conservazione. 1 Sfilare le aste dal supporto facendo attenzione a non piegarle. Afferrare

saldamente il sostegno con una mano.

2 Rimuovere lo stabilizzatore dal treppiede. Con un piede premere sullo

stabilizzatore e spingere il sostegno all’indietro in modo che il primo sia facilmente separabile. 3 Sollevare la leva del treppiede e ripiegarlo. 4 L’ordine d’inserimento nella custodia di conservazione è: sostegno, aste e stabilizzatore. Accertarsi che i ganci alle estremità delle aste siano rivolti all’esterno. * Schermo, sostegno e aste devono essere conservati correttamente. In caso contrario lo schermo potrebbe sporcarsi o danneggiarsi.
